Bosch Каталог отопительного оборудования (2023 год)

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. CLV 300/480 для 7 подключений котлов
Bosch GAZ 6000-24

№

Артикул

Наименование

Кол-во

CLV262 300480

Элемент с перепускным отверстием и ревизией
D300/480 мм

CLV01+07

300480

Опорная консоль , отступ 50-150 мм. с проходной
пластиной основания D300/480 мм

CLV02 300480

Труба 1000 мм D300/480 мм

CLV03 300480

Труба 500 мм D300/480 мм

CLV04 300480

Труба 250 мм D300/480 мм

CLV16 300480

Тройник 87 град. D300/480 мм с концентрическим
подключением Ø60/100 мм

CLV33 300480

Оголовок D300/480 мм

CLV52 300480

Проход плоской кровли D300/480 мм

CLV114 300480

Хомут для крепления к перекрытию D300/480 мм

CLV21 300480

Cтеновой хомут, отступ 50 мм D300/480 мм

Схема комплектации CAD

ТИПОВОЕ РЕШЕНИЕ CLV D300/480 мм для 7-ти подключений. Примечание: Система
коллективного дымоудаления CLV D250/400 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал системы

должен

монтироваться как готовая конструкция или в шахте сечением в свету не менее чем
520x520 мм и крепиться к перекрытиям при помощи

хомутов. Элемент с

перепускным отверстием, являющийся неотъемлемой частью системы, должен
располагаться ниже, не менее чем на 1,5 - 2,5 м от отметки подключения первого
теплогенератора

т.к. давление создаваемое на газоотводящем патрубке котлов

превышает 50 Па. Спецификация носит рекомендательный характер, и может
корректироваться в ходе проектной проработки, и составлена с учетом комплектации
1 вертикального канала CLV 300/480 мм на 7 подключений котлов Bosch GAZ6000-24.
Выше уровня кровли необходимо предусмотреть жесткую закладную конструкцию
для крепления вертикального ствола с помощью стенового хомута CLV21. Элементы
указаны в порядке монтажа! Необходимо обязательно учесть, что концентрические
соединительные линии котлов D60/100 мм должны иметь два раструбных
соединения ориентированных в сторону дымохода для обеспечения стыковки с
тройниками CLV16!!!

162

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. CLV 300/480 для 8 подключений котлов
Bosch GAZ 6000-24

№

Артикул

Наименование

Кол-во

CLV262 300480

Элемент с перепускным отверстием и ревизией
D300/480 мм

CLV01+07

300480

Опорная консоль , отступ 50-150 мм. с проходной
пластиной основания D300/480 мм

CLV02 300480

Труба 1000 мм D300/480 мм

CLV03 300480

Труба 500 мм D300/480 мм

CLV04 300480

Труба 250 мм D300/480 мм

CLV16 300480

Тройник 87 град. D300/480 мм с концентрическим
подключением Ø60/100 мм

CLV33 300480

Оголовок D300/480 мм

CLV52 300480

Проход плоской кровли D300/480 мм

CLV114 300480

Хомут для крепления к перекрытию D300/480 мм

CLV21 300480

Cтеновой хомут, отступ 50 мм D300/480 мм

Схема комплектации CAD

ТИПОВОЕ РЕШЕНИЕ CLV D300/480 мм для 8-ти подключений. Примечание: Система
коллективного дымоудаления CLV D300/480 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал системы

должен

хомутов. Элемент с

перепускным отверстием, являющийся неотъемлемой частью системы, должен
располагаться ниже, не менее чем на 1,5 - 2,5 м от отметки подключения первого
теплогенератора, т.к. давление создаваемое на газоотводящем патрубке котлов
превышает 50 Па. Спецификация носит рекомендательный характер, и может
корректироваться в ходе проектной проработки, и составлена с учетом комплектации
1 вертикального канала CLV 300/480 мм на 8 подключений котлов Bosch GAZ6000-24.
Выше уровня кровли необходимо предусмотреть жесткую закладную конструкцию
для крепления вертикального ствола с помощью стенового хомута CLV21. Элементы
указаны в порядке монтажа! Необходимо обязательно учесть, что концентрические
соединительные линии котлов D60/100 мм должны иметь два раструбных
соединения ориентированных в сторону дымохода для обеспечения стыковки с
тройниками CLV16!!!

163

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. CLV 300/480 для 9 подключений котлов
Bosch GAZ 6000-24

№

Артикул

Наименование

Кол-во

CLV262 300480

Элемент с перепускным отверстием и ревизией
D300/480 мм

CLV01+07

300480

Опорная консоль , отступ 50-150 мм. с проходной
пластиной основания D300/480 мм

CLV02 300480

Труба 1000 мм D300/480 мм

CLV03 300480

Труба 500 мм D300/480 мм

CLV04 300480

Труба 250 мм D300/480 мм

CLV16 300480

Тройник 87 град. D300/480 мм с концентрическим
подключением Ø60/100 мм

CLV33 300480

Оголовок D300/480 мм

CLV52 300480

Проход плоской кровли D300/480 мм

CLV114 300480

Хомут для крепления к перекрытию D300/480 мм

CLV21 300480

Cтеновой хомут, отступ 50 мм D300/480 мм

Схема комплектации CAD

ТИПОВОЕ РЕШЕНИЕ CLV D300/480 мм для 9-ти подключений. Примечание: Система
коллективного дымоудаления CLV D300/480 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал системы

должен

хомутов. Элемент с

перепускным отверстием, являющийся неотъемлемой частью системы, должен
располагаться ниже, не менее чем на 1,5 - 2,5 м от отметки подключения первого
теплогенератора, т.к. давление создаваемое на газоотводящем патрубке котлов
превышает 50 Па. Спецификация носит рекомендательный характер, и может
корректироваться в ходе проектной проработки, и составлена с учетом комплектации
1 вертикального канала CLV 300/480 мм на 9 подключений котлов Bosch GAZ6000-24.
Выше уровня кровли необходимо предусмотреть жесткую закладную конструкцию
для крепления вертикального ствола с помощью стенового хомута CLV21. Элементы
указаны в порядке монтажа! Необходимо обязательно учесть, что концентрические
соединительные линии котлов D60/100 мм должны иметь два раструбных
соединения ориентированных в сторону дымохода для обеспечения стыковки с
тройниками CLV16!!!

164

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. CLV 350/560 для 10 подключений котлов
Bosch GAZ 6000-24

№

Артикул

Наименование

Кол-во

CLV262 350560

Элемент с перепускным отверстием и ревизией
D350/560 мм

CLV01+07

350560

Опорная консоль , отступ 50-150 мм. с проходной
пластиной основания D350/560 мм

CLV02 350560

Труба 1000 мм D350/560 мм

CLV03 350560

Труба 500 мм D350/560 мм

CLV04 350560

Труба 250 мм D350/560 мм

CLV16 350560

Тройник 87 град. D350/560 мм с концентрическим
подключением Ø60/100 мм

CLV33 350560

Оголовок D350/560 мм

CLV52 350560

Проход плоской кровли D350/560 мм

CLV114 350560

Хомут для крепления к перекрытию D350/560 мм

CLV21 350560

Cтеновой хомут, отступ 50 мм D350/560 мм

Схема комплектации CAD

ТИПОВОЕ РЕШЕНИЕ CLV D350/560 мм для 10-ти подключений. Примечание: Система
коллективного дымоудаления CLV D350/560 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал системы

должен

монтироваться как готовая конструкция или в шахте сечением в свету не менее чем
610x610 мм и крепиться к перекрытиям при помощи

хомутов. Элемент с

Выше

уровня

кровли

необходимо

предусмотреть

жесткую

закладную

конструкцию для крепления вертикального ствола с помощью стенового хомута
CLV21. Элементы указаны в порядке монтажа! Необходимо обязательно учесть, что
концентрические соединительные линии котлов D60/100 мм должны иметь два
раструбных соединения ориентированных в сторону дымохода для обеспечения
стыковки с тройниками CLV16!!!

165

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

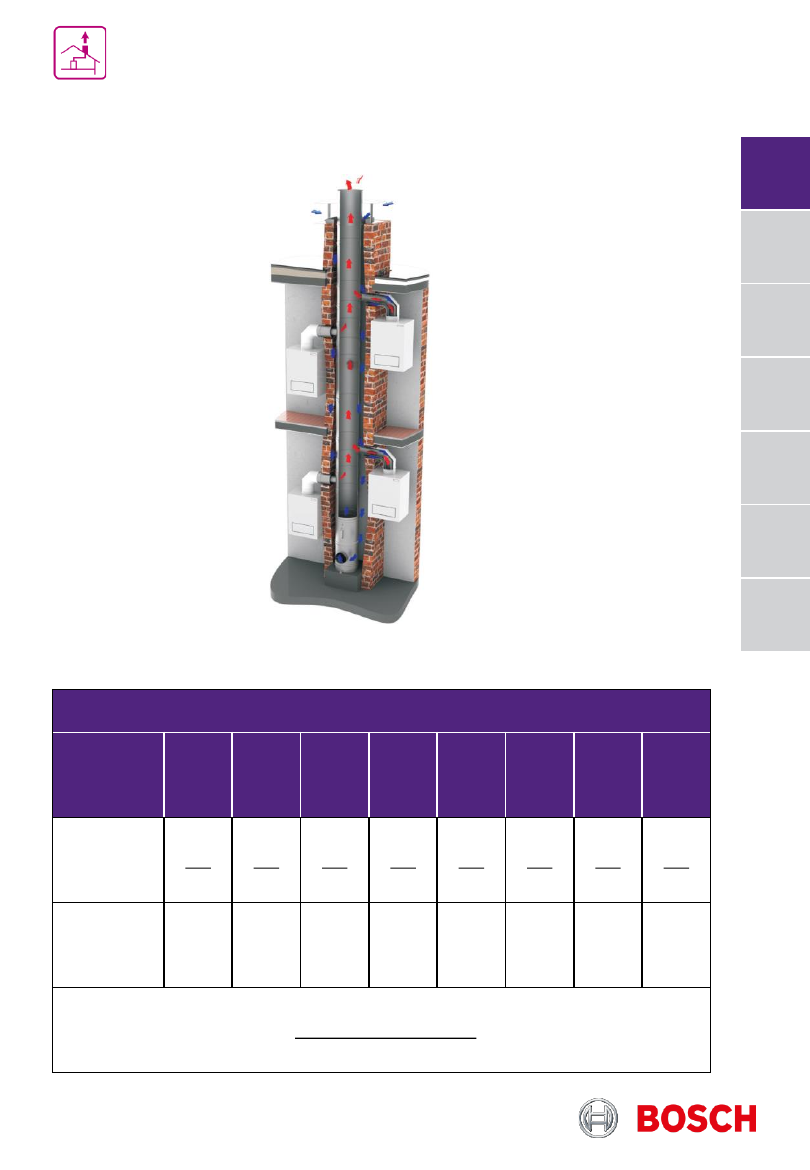

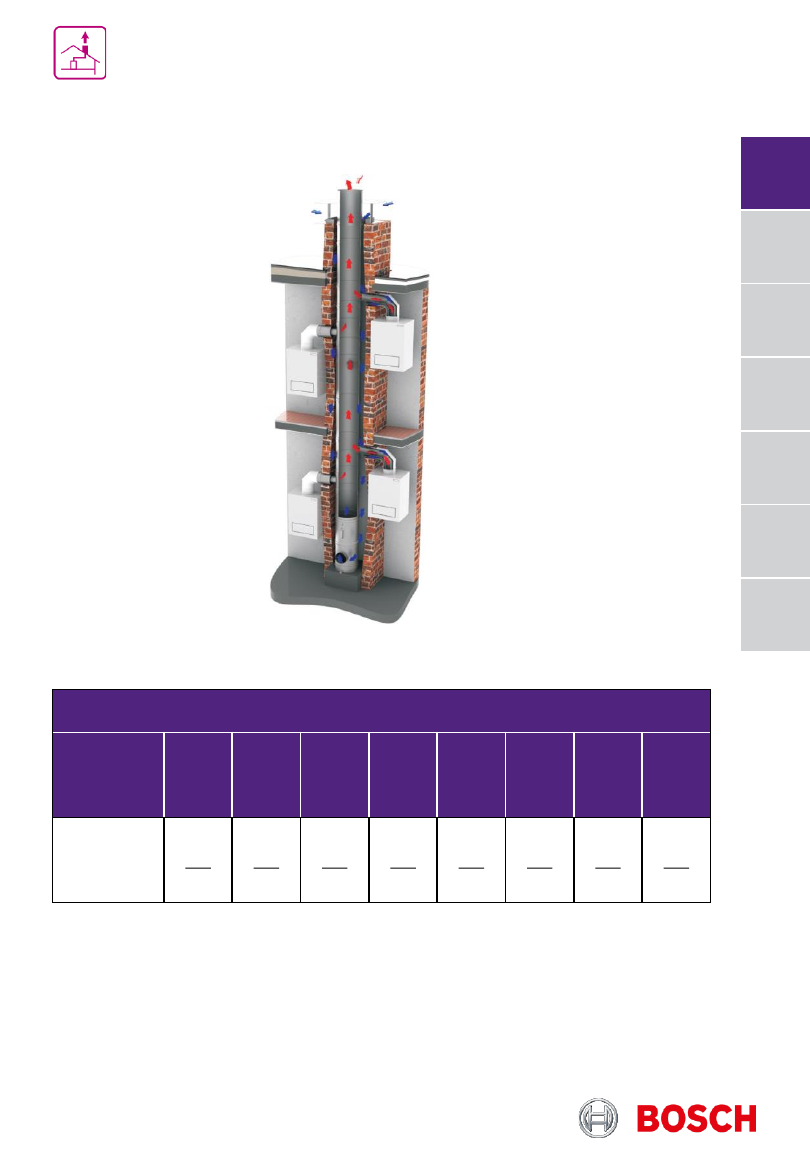

Рекомендуемые типоразмеры систем коллективного дымоудаления для котлов
Bosch GAZ 6000-24

Система отвода продуктов сгорания LAS

Количество

подключе-

ний

LAS Диаметр

дымохода

LAS Размер

шахты

230x230 260x260 280x280 320x320 350x350 350x350 350x350 350x350

Схема комплектации CAD

166

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LAS 180 для 3 подключений котлов
Bosch GAZ 6000-24

№

Артикул

Наименование

Кол-во

FU01 180

Сборник конденсата D180 мм с выпуском

LAS07 180

Элемент с перепускным отверстием

FU07 180

Ревизия D180 мм с лючком 210х140 мм

FU112A 180

Труба 250 мм с отверстием для измерений, муфтой и
заглушкой 1/2"

FU0960

Дверка ревизии 210х140 мм, вставка 60 мм

FU02 180

Труба 1000 мм D180 мм

FU03 180

Труба 500 мм D180 мм

LAS15 180060

Тройник LAS 87º D180 мм, вход D60 мм

LAS25 180

Крышка шахты для LAS

FU28 180

Дождевой колпак D180 мм

FU40 180

Дистанционный хомут-распорка D180 мм

FU45 180

Хомут обжимной D180 мм

Схема комплектации CAD

ТИПОВОЕ РЕШЕНИЕ LAS D180 мм для 3-х подключений. Примечание: Система
коллективного дымоудаления LAS D180 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал D180 мм должен размещаться
в шахте сечением в свету не менее чем 230х230 мм из полнотелого кирпича и
центруется при помощи распорных хомутов. Элемент с перепускным отверстием,
являющийся неотъемлемой частью системы LAS, должен располагаться ниже, не
менее чем на 2,5 м от отметки подключения первого теплогенератора, т.к. давление
создаваемое на газоотводящем патрубке котлов превышает 50 Па. Спецификация
носит рекомендательный характер, и может корректироваться в ходе проектной
проработки и составлена с учетом комплектации 1 вертикального канала на 3
подключения котлов

Bosch GAZ6000-24.

При монтаже каждый тройник LAS15

необходимо закрепить с помощью монтажной перфорированной ленты и шпилек!

167

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LAS 200 для 4 подключений котлов
Bosch GAZ 6000-24

№

Артикул

Наименование

Кол-во

FU01 200

Сборник конденсата D200 мм с выпуском

LAS07 200

Элемент D200 мм с перепускным отверстием

FU07 200

Ревизия D200 мм с лючком 210х140 мм

FU112A 200

Труба 250 мм с отверстием для измерений, муфтой и
заглушкой 1/2"

FU0960

Дверка ревизии 210х140 мм, вставка 60 мм

FU02 200

Труба 1000 мм D200 мм

FU03 200

Труба 500 мм D200 мм

LAS15 200060

Тройник LAS 87º D200 мм, вход D60 мм

LAS25 200

Крышка шахты для LAS D200 мм

FU28 200

Дождевой колпак D200 мм

FU40 200

Дистанционный хомут-распорка D200 мм

FU45 200

Хомут обжимной D200 мм

Схема комплектации CAD

ТИПОВОЕ РЕШЕНИЕ LAS D200 мм для 4-х подключений. Примечание: Система
коллективного дымоудаления LAS D200 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал D200 мм должен размещаться
в шахте сечением в свету не менее чем 260х260 мм из полнотелого кирпича и
центруется при помощи распорных хомутов. Элемент с перепускным отверстием,
являющийся неотъемлемой частью системы LAS, должен располагаться ниже, не
менее чем на 2,5 м от отметки подключения первого теплогенератора, т.к. давление
создаваемое на газоотводящем патрубке котлов превышает 50 Па. Спецификация
носит рекомендательный характер, и может корректироваться в ходе проектной
проработки и составлена с учетом комплектации 1 вертикального канала на 4
подключения котлов Bosch GAZ6000-24. При монтаже каждый тройник LAS15
необходимо закрепить с помощью монтажной перфорированной ленты и шпилек!

168

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LAS 225 для 5 подключений котлов
Bosch GAZ 6000-24

№

Артикул

Наименование

Кол-во

FU01 225

Сборник конденсата с выпуском длиной 250 мм

LAS07 225

Элемент с перепускным отверстием

FU07 225

Ревизия с прямогугольным лючком 210х140 мм

FU112A 225

Труба 250 мм с отверстием для измерений, муфтой и
заглушкой 1/2"

FU0960

Дверка ревизии 210х140 мм, вставка 60 мм

FU02 225

Труба 1000 мм D225 мм

FU03 225

Труба 500 мм D225 мм

LAS15 225060

Тройник LAS 87º D225 мм, вход D60 мм

LAS25 225

Крышка шахты для LAS

FU28 225

Дождевой колпак

FU40 225

Дистанционный хомут-распорка D225 мм

FU45 225

Хомут обжимной D225 мм

Схема комплектации CAD

ТИПОВОЕ РЕШЕНИЕ LAS D225 мм для 5-ти подключений. Примечание: Система
коллективного дымоудаления LAS D225 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал D225 мм должен размещаться
в шахте сечением в свету не менее чем 280х280 мм из полнотелого кирпича и
центруется при помощи распорных хомутов. Элемент с перепускным отверстием,
являющийся неотъемлемой частью системы LAS, должен располагаться ниже, не
менее чем на 2,5 м от отметки подключения первого теплогенератора, т.к. давление
создаваемое на газоотводящем патрубке котлов превышает 50 Па. Спецификация
носит рекомендательный характер, и может корректироваться в ходе проектной
проработки и составлена с учетом комплектации 1 вертикального канала на 5
подключений котлов Bosch GAZ6000-24. При монтаже каждый тройник LAS15
необходимо закрепить с помощью монтажной перфорированной ленты и шпилек!

169

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LAS 250 для 6 подключений котлов
Bosch GAZ 6000-24

№

Артикул

Наименование

Кол-во

FU01 250

Сборник конденсата D250 мм с выпуском

LAS07 250

Элемент с перепускным отверстием

FU07 250

Ревизия D250 мм с лючком 210х140 мм

FU112A 250

Труба 250 мм с отверстием для измерений, муфтой и
заглушкой 1/2"

FU0960

Дверка ревизии 210х140 мм, вставка 60 мм

FU02 250

Труба 1000 мм D250 мм

FU03 250

Труба 500 мм D250 мм

LAS15 25060

Тройник LAS 87 град D250 мм, вход D60 мм

LAS25 250

Крышка шахты для LAS

FU28 250

Дождевой колпак D250 мм

FU40 250

Дистанционный хомут-распорка D250 мм

FU45 250

Хомут обжимной D250 мм

Схема комплектации CAD

ТИПОВОЕ РЕШЕНИЕ LAS D250 мм для 6-ти подключений. Примечание: Система
коллективного дымоудаления LAS D250 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал D250 мм должен размещаться
в шахте сечением в свету не менее чем 320х320 мм из полнотелого кирпича и
центруется при помощи распорных хомутов. Элемент с перепускным отверстием,
являющийся неотъемлемой частью системы LAS, должен располагаться ниже, не
менее чем на 2,5 м от отметки подключения первого теплогенератора, т.к. давление
создаваемое на газоотводящем патрубке котлов превышает 50 Па. Спецификация
носит рекомендательный характер, и может корректироваться в ходе проектной
проработки и составлена с учетом комплектации 1 вертикального канала на 6
подключений котлов Bosch GAZ6000-24. При монтаже каждый тройник LAS15
необходимо закрепить с помощью монтажной перфорированной ленты и шпилек!

170

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LAS 300 для 7 подключений котлов
Bosch GAZ 6000-24

№

Артикул

Наименование

Кол-во

FU01 300

Сборник конденсата с выпуском D300 мм

LAS07 300

Элемент с перепускным отверстием D300 мм

FU07 300

Ревизия с лючком 210х140 мм D300 мм

FU112A 300

Труба 250 мм с отверстием для измерений, муфтой и
заглушкой 1/2" D300 мм

FU0960

Дверка ревизии 210х140 мм, вставка 60 мм

FU02 300

Труба 1000 мм D300 мм

FU03 300

Труба 500 мм D300 мм

LAS15 30060

Тройник LAS 87 град. D300 мм, вход D60 мм

LAS25 300

Крышка шахты для LAS D300 мм

FU28 300

Дождевой колпак D300 мм

FU40 300

Дистанционный хомут-распорка D300 мм

FU45 300

Хомут обжимной D300 мм

Схема комплектации CAD

ТИПОВОЕ РЕШЕНИЕ LAS D300 мм для 7-ми подключений. Примечание: Система
коллективного дымоудаления LAS D300 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал D300 мм должен размещаться
в шахте сечением в свету не менее чем 350х350 мм из полнотелого кирпича и
центруется при помощи распорных хомутов. Элемент с перепускным отверстием,
являющийся неотъемлемой частью системы LAS, должен располагаться ниже, не
менее чем на 2,5 м от отметки подключения первого теплогенератора, т.к. давление
создаваемое на газоотводящем патрубке котлов превышает 50 Па. Спецификация
носит рекомендательный характер, и может корректироваться в ходе проектной
проработки и составлена с учетом комплектации 1 вертикального канала на 7
подключений котлов Bosch GAZ6000-24. При монтаже каждый тройник LAS15
необходимо закрепить с помощью монтажной перфорированной ленты и шпилек!

171

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LAS 300 для 8 подключений котлов
Bosch GAZ 6000-24

№

Артикул

Наименование

Кол-во

FU01 300

Сборник конденсата с выпуском D300 мм

LAS07 300

Элемент с перепускным отверстием D300 мм

FU07 300

Ревизия с лючком 210х140 мм D300 мм

FU112A 300

Труба 250 мм с отверстием для измерений, муфтой и
заглушкой 1/2" D300 мм

FU0960

Дверка ревизии 210х140 мм, вставка 60 мм

FU02 300

Труба 1000 мм D300 мм

FU03 300

Труба 500 мм D300 мм

LAS15 30060

Тройник LAS 87 град. D300 мм, вход D60 мм

LAS25 300

Крышка шахты для LAS D300 мм

FU28 300

Дождевой колпак D300 мм

FU40 300

Дистанционный хомут-распорка D300 мм

FU45 300

Хомут обжимной D300 мм

Схема комплектации CAD

ТИПОВОЕ РЕШЕНИЕ LAS D300 мм для 8-ми подключений. Примечание: Система
коллективного дымоудаления LAS D300 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал D300 мм должен размещаться
в шахте сечением в свету не менее чем 350х350 мм из полнотелого кирпича и
центруется при помощи распорных хомутов. Элемент с перепускным отверстием,
являющийся неотъемлемой частью системы LAS, должен располагаться ниже, не
менее чем на 2,5 м от отметки подключения первого теплогенератора, т.к. давление
создаваемое на газоотводящем патрубке котлов превышает 50 Па. Спецификация
носит рекомендательный характер, и может корректироваться в ходе проектной
проработки и составлена с учетом комплектации 1 вертикального канала на 8
подключений котлов Bosch GAZ6000-24. При монтаже каждый тройник LAS15
необходимо закрепить с помощью монтажной перфорированной ленты и шпилек!

172

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LAS 300 для 9 подключений котлов
Bosch GAZ 6000-24

№

Артикул

Наименование

Кол-во

FU01 300

Сборник конденсата с выпуском D300 мм

LAS07 300

Элемент с перепускным отверстием D300 мм

FU07 300

Ревизия с лючком 210х140 мм D300 мм

FU112A 300

Труба 250 мм с отверстием для измерений, муфтой и
заглушкой 1/2" D300 мм

FU0960

Дверка ревизии 210х140 мм, вставка 60 мм

FU02 300

Труба 1000 мм D300 мм

FU03 300

Труба 500 мм D300 мм

LAS15 30060

Тройник LAS 87 град. D300 мм, вход D60 мм

LAS25 300

Крышка шахты для LAS D300 мм

FU28 300

Дождевой колпак D300 мм

FU40 300

Дистанционный хомут-распорка D300 мм

FU45 300

Хомут обжимной D300 мм

Схема комплектации CAD

ТИПОВОЕ РЕШЕНИЕ LAS D300 мм для 9-ми подключений. Примечание: Система
коллективного дымоудаления LAS D300 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал D300 мм должен размещаться
в шахте сечением в свету не менее чем 350х350 мм из полнотелого кирпича и
центруется при помощи распорных хомутов. Элемент с перепускным отверстием,
являющийся неотъемлемой частью системы LAS, должен располагаться ниже, не
менее чем на 2,5 м от отметки подключения первого теплогенератора, т.к. давление
создаваемое на газоотводящем патрубке котлов превышает 50 Па. Спецификация
носит рекомендательный характер, и может корректироваться в ходе проектной
проработки и составлена с учетом комплектации 1 вертикального канала на 9
подключений котлов Bosch GAZ6000-24. При монтаже каждый тройник LAS15
необходимо закрепить с помощью монтажной перфорированной ленты и шпилек!

173

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LAS 350 для 10 подключений котлов
Bosch GAZ 6000-24

№

Артикул

Наименование

Кол-во

FU01 350

Сборник конденсата с выпуском D350 мм

LAS07 350

Элемент с перепускным отверстием D350 мм

FU07 350

Ревизия с лючком 210х140 мм D350 мм

FU112A 350

Труба 250 мм с отверстием для измерений, муфтой и
заглушкой 1/2" D350 мм

FU0960

Дверка ревизии 210х140 мм, вставка 60 мм

FU02 350

Труба 1000 мм D350 мм

FU03 350

Труба 500 мм D350 мм

LAS15 35060

Тройник LAS 87 град. D350 мм, вход D60 мм

LAS25 350

Крышка шахты для LAS D350 мм

FU28 350

Дождевой колпак D350 мм

FU40 350

Дистанционный хомут-распорка D350 мм

FU45 350

Хомут обжимной D350 мм

Схема комплектации CAD

ТИПОВОЕ РЕШЕНИЕ LAS D350 мм для 10-ти подключений. Примечание: Система
коллективного дымоудаления LAS D350 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал D350 мм. должен размещаться
в шахте сечением в свету не менее чем 400х400 мм из полнотелого кирпича и
центруется при помощи распорных хомутов. Элемент с перепускным отверстием,
являющийся неотъемлемой частью системы LAS, должен располагаться ниже, не
менее чем на 2,5 м от отметки подключения первого теплогенератора, т.к .давление
создаваемое на газоотводящем патрубке котлов превышает 50 Па. Спецификация
носит рекомендательный характер, и может корректироваться в ходе проектной
проработки и составлена с учетом комплектации 1 вертикального канала на 10
подключений котлов Bosch GAZ6000-24. При монтаже каждый тройник LAS15
необходимо закрепить с помощью монтажной перфорированной ленты и шпилек!

174

Каталог отопительного оборудования 2023
