Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. CLV 200/320 для 4 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

CLV262 200320

Элемент с перепускным отверстием и ревизией
D200/320 мм

CLV01+07 200320

Опорная консоль , отступ 50-150 мм. с проходной
пластиной основания D200/320 мм

CLV02 200320

Труба 1000 мм D200/320 мм

CLV03 200320

Труба 500 мм D200/320 мм

CLV04 200320

Труба 250 мм D200/320 мм

CLV16 200320

Тройник 87 град. D200/320 мм с концентрическим
подключением Ø60/100 мм

CLV33 200320

Оголовок D200/320 мм

CLV52 200320

Проход плоской кровли D200/320 мм

CLV114 200320

Хомут для крепления к перекрытию D200/320 мм

CLV21 200320

Cтеновой хомут, отступ 50 мм D200/320 мм

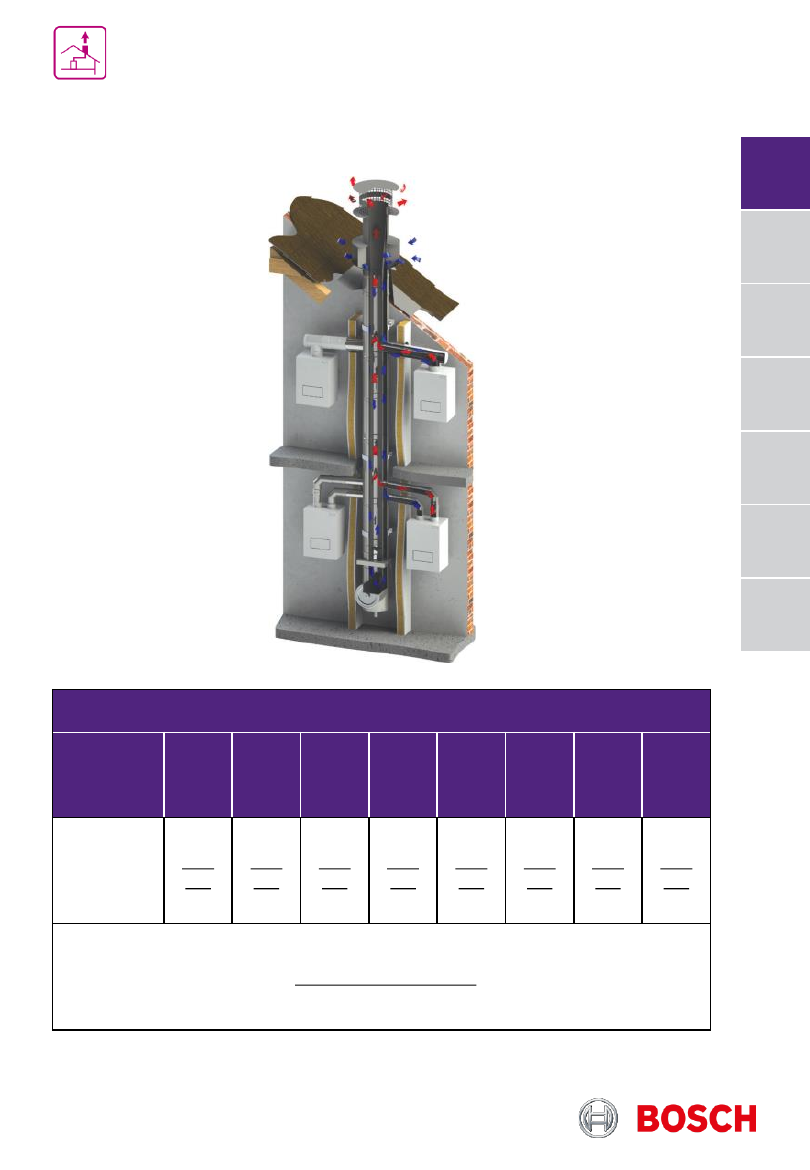

ТИПОВОЕ РЕШЕНИЕ CLV D200/320 мм для 4-х подключений. Примечание: Система
коллективного дымоудаления CLV D200/320 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал системы

должен

монтироваться как готовая конструкция или в шахте сечением в свету не менее чем
350x350 мм и крепиться к перекрытиям при помощи

хомутов. Элемент с

перепускным отверстием, являющийся неотъемлемой частью системы, должен
располагаться ниже, не менее чем на 1,5 - 2,5 м от отметки подключения первого
теплогенератора, т.к. давление создаваемое на газоотводящем патрубке котлов
превышает 50 Па. Спецификация носит рекомендательный характер, и может
корректироваться в ходе проектной проработки, и составлена с учетом комплектации
1 вертикального канала CLV 200/320 мм на 4 подключения котлов Bosch GAZ 6000-18.
Выше уровня кровли необходимо предусмотреть жесткую закладную конструкцию
для крепления вертикального ствола с помощью стенового хомута CLV21. Элементы
указаны в порядке монтажа! Необходимо обязательно учесть, что концентрические
соединительные линии котлов D60/100 мм должны иметь два раструбных
соединения ориентированных в сторону дымохода для обеспечения стыковки с
тройниками CLV16!!!

132

Каталог отопительного оборудования 2023

Перейти

к главе↓

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. CLV 225/360 для 5 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

CLV262 225360

Элемент с перепускным отверстием и ревизией
D225/360 мм

CLV01+07 225360

Опорная консоль , отступ 50-150 мм. с проходной
пластиной основания D225/360 мм

CLV02 225360

Труба 1000 мм D225/360 мм

CLV03 225360

Труба 500 мм D225/360 мм

CLV04 225360

Труба 250 мм D225/360 мм

CLV16 225360

Тройник 87 град. D225/360 мм с концентрическим
подключением Ø60/100 мм

CLV33 225360

Оголовок D225/360 мм

CLV52 225360

Проход плоской кровли D225/360 мм

CLV114 225360

Хомут для крепления к перекрытию D225/360 мм

CLV21 225360

Cтеновой хомут, отступ 50 мм D225/360 мм

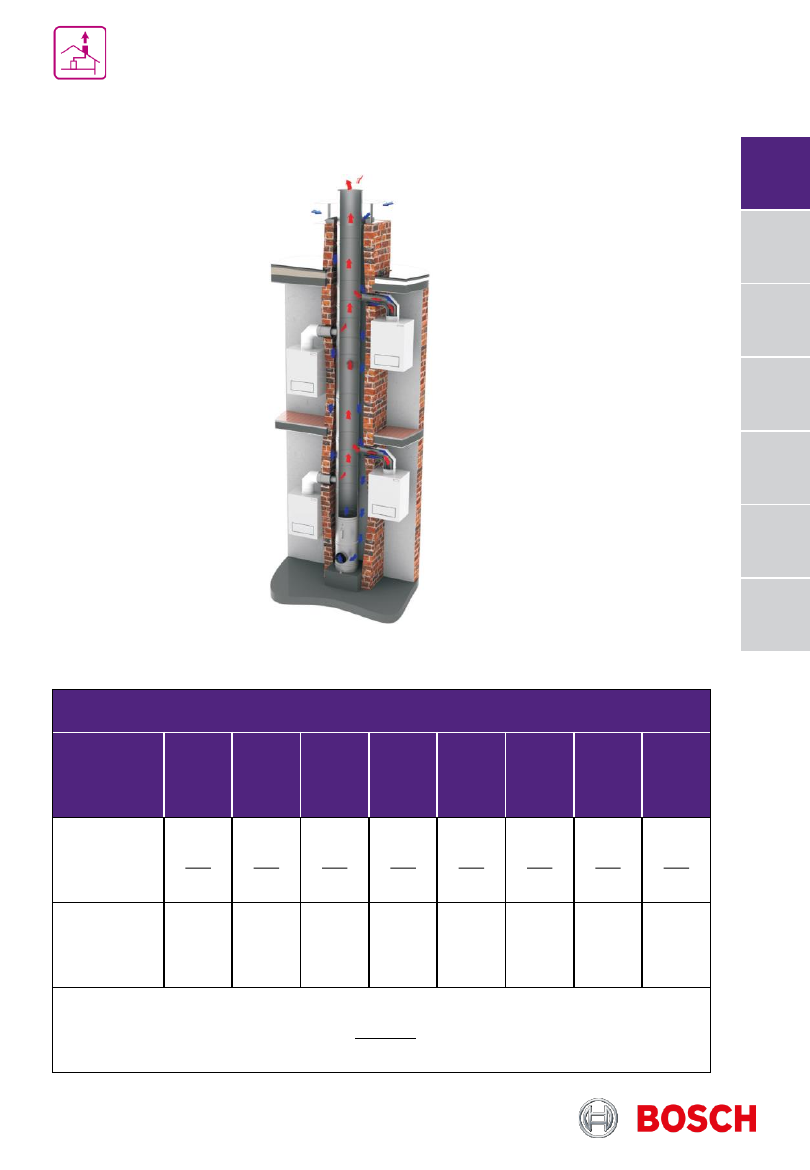

ТИПОВОЕ РЕШЕНИЕ CLV D225/360 мм для 5-ти подключений. Примечание: Система
коллективного дымоудаления CLV D225/360 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал системы

должен

монтироваться как готовая конструкция или в шахте сечением в свету не менее чем
400х400 мм и крепиться к перекрытиям при помощи

хомутов. Элемент с

перепускным отверстием, являющийся неотъемлемой частью системы, должен
располагаться ниже, не менее чем на 1,5 - 2,5 м от отметки подключения первого
теплогенератора, т.к. давление создаваемое на газоотводящем патрубке котлов
превышает 50 Па. Спецификация носит рекомендательный характер, и может
корректироваться в ходе проектной проработки, и составлена с учетом комплектации
1 вертикального канала CLV 225/360 мм на 5 подключений котлов Bosch GAZ 6000-18.
Выше уровня кровли необходимо предусмотреть жесткую закладную конструкцию
для крепления вертикального ствола с помощью стенового хомута CLV21. Элементы
указаны в порядке монтажа! Необходимо обязательно учесть, что концентрические
соединительные линии котлов D60/100 мм должны иметь два раструбных
соединения ориентированных в сторону дымохода для обеспечения стыковки с
тройниками CLV16!!!

133

Каталог отопительного оборудования 2023

Перейти

к главе↓

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. CLV 250/400 для 6 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

CLV262 250400

Элемент с перепускным отверстием и ревизией
D250/400 мм

CLV01+07 250400

Опорная консоль , отступ 50-150 мм. с проходной
пластиной основания D250/400 мм

CLV02 250400

Труба 1000 мм D250/400 мм

CLV03 250400

Труба 500 мм D250/400 мм

CLV04 250400

Труба 250 мм D250/400 мм

CLV16 250400

Тройник 87 град. D250/400 мм с концентрическим
подключением Ø60/100 мм

CLV33 250400

Оголовок D250/400 мм

CLV52 250400

Проход плоской кровли D250/400 мм

CLV114 250400

Хомут для крепления к перекрытию D250/400 мм

CLV21 250400

Cтеновой хомут, отступ 50 мм D250/400 мм

ТИПОВОЕ РЕШЕНИЕ CLV D250/400 мм для 6-ти подключений. Примечание: Система
коллективного дымоудаления CLV D250/400 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал системы

должен

монтироваться как готовая конструкция или в шахте сечением в свету не менее чем
450x450 мм и крепиться к перекрытиям при помощи

хомутов. Элемент с

перепускным отверстием, являющийся неотъемлемой частью системы, должен
располагаться ниже, не менее чем на 1,5 - 2,5 м от отметки подключения первого
теплогенератора, т.к. давление создаваемое на газоотводящем патрубке котлов
превышает 50 Па. Спецификация носит рекомендательный характер, и может
корректироваться в ходе проектной проработки, и составлена с учетом комплектации
1 вертикального канала CLV 250/400 мм на 6 подключений котлов Bosch GAZ 6000-18.
Выше уровня кровли необходимо предусмотреть жесткую закладную конструкцию
для крепления вертикального ствола с помощью стенового хомута CLV21. Элементы
указаны в порядке монтажа! Необходимо обязательно учесть, что концентрические
соединительные линии котлов D60/100 мм должны иметь два раструбных
соединения ориентированных в сторону дымохода для обеспечения стыковки с
тройниками CLV16!!!

134

Каталог отопительного оборудования 2023

Перейти

к главе↓

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. CLV 250/400 для 7 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

CLV262 250400

Элемент с перепускным отверстием и ревизией
D250/400 мм

CLV01+07 250400

Опорная консоль , отступ 50-150 мм. с проходной
пластиной основания D250/400 мм

CLV02 250400

Труба 1000 мм D250/400 мм

CLV03 250400

Труба 500 мм D250/400 мм

CLV04 250400

Труба 250 мм D250/400 мм

CLV16 250400

Тройник 87 град. D250/400 мм с концентрическим
подключением Ø60/100 мм

CLV33 250400

Оголовок D250/400 мм

CLV52 250400

Проход плоской кровли D250/400 мм

CLV114 250400

Хомут для крепления к перекрытию D250/400 мм

CLV21 250400

Cтеновой хомут, отступ 50 мм D250/400 мм

ТИПОВОЕ РЕШЕНИЕ CLV D250/400 мм для 7-ти подключений. Примечание: Система
коллективного дымоудаления CLV D250/400 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал системы

должен

хомутов. Элемент с

перепускным отверстием, являющийся неотъемлемой частью системы, должен
располагаться ниже, не менее чем на 1,5 - 2,5 м от отметки подключения первого
теплогенератора, т.к. давление создаваемое на газоотводящем патрубке котлов
превышает 50 Па. Спецификация носит рекомендательный характер, и может
корректироваться в ходе проектной проработки, и составлена с учетом комплектации
1 вертикального канала CLV 250/400 мм на 7 подключений котлов Bosch GAZ 6000-18.
Выше уровня кровли необходимо предусмотреть жесткую закладную конструкцию
для крепления вертикального ствола с помощью стенового хомута CLV21. Элементы
указаны в порядке монтажа! Необходимо обязательно учесть, что концентрические
соединительные линии котлов D60/100 мм должны иметь два раструбных
соединения ориентированных в сторону дымохода для обеспечения стыковки с
тройниками CLV16!!!

135

Каталог отопительного оборудования 2023

Перейти

к главе↓

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. CLV 300/480 для 8 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

CLV262 300480

Элемент с перепускным отверстием и ревизией
D300/480 мм

CLV01+07 300480

Опорная консоль , отступ 50-150 мм. с проходной
пластиной основания D300/480 мм

CLV02 300480

Труба 1000 мм D300/480 мм

CLV03 300480

Труба 500 мм D300/480 мм

CLV04 300480

Труба 250 мм D300/480 мм

CLV16 300480

Тройник 87 град. D300/480 мм с концентрическим
подключением Ø60/100 мм

CLV33 300480

Оголовок D300/480 мм

CLV52 300480

Проход плоской кровли D300/480 мм

CLV114 300480

Хомут для крепления к перекрытию D300/480 мм

CLV21 300480

Cтеновой хомут, отступ 50 мм D300/480 мм

ТИПОВОЕ РЕШЕНИЕ CLV D300/480 мм для 8-ти подключений. Примечание: Система
коллективного дымоудаления CLV D300/480 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал системы

должен

монтироваться как готовая конструкция или в шахте сечением в свету не менее чем
520x520 мм и крепиться к перекрытиям при помощи

хомутов. Элемент с

перепускным отверстием, являющийся неотъемлемой частью системы, должен
располагаться ниже, не менее чем на 1,5 - 2,5 м от отметки подключения первого
теплогенератора, т.к. давление создаваемое на газоотводящем патрубке котлов
превышает 50 Па. Спецификация носит рекомендательный характер, и может
корректироваться в ходе проектной проработки, и составлена с учетом комплектации
1 вертикального канала CLV 300/480 мм на 8 подключений котлов Bosch GAZ 6000-18.
Выше уровня кровли необходимо предусмотреть жесткую закладную конструкцию
для крепления вертикального ствола с помощью стенового хомута CLV21. Элементы
указаны в порядке монтажа! Необходимо обязательно учесть, что концентрические
соединительные линии котлов D60/100 мм должны иметь два раструбных
соединения ориентированных в сторону дымохода для обеспечения стыковки с
тройниками CLV16!!!

136

Каталог отопительного оборудования 2023

Перейти

к главе↓

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. CLV 300/480 для 9 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

CLV262 300480

Элемент с перепускным отверстием и ревизией
D300/480 мм

CLV01+07 300480

Опорная консоль , отступ 50-150 мм. с проходной
пластиной основания D300/480 мм

CLV02 300480

Труба 1000 мм D300/480 мм

CLV03 300480

Труба 500 мм D300/480 мм

CLV04 300480

Труба 250 мм D300/480 мм

CLV16 300480

Тройник 87 град. D300/480 мм с концентрическим
подключением Ø60/100 мм

CLV33 300480

Оголовок D300/480 мм

CLV52 300480

Проход плоской кровли D300/480 мм

CLV114 300480

Хомут для крепления к перекрытию D300/480 мм

CLV21 300480

Cтеновой хомут, отступ 50 мм D300/480 мм

ТИПОВОЕ РЕШЕНИЕ CLV D300/480 мм для 9-ти подключений. Примечание: Система
коллективного дымоудаления CLV D300/480 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал системы

должен

хомутов. Элемент с

перепускным отверстием, являющийся неотъемлемой частью системы, должен
располагаться ниже, не менее чем на 1,5 - 2,5 м от отметки подключения первого
теплогенератора, т.к. давление создаваемое на газоотводящем патрубке котлов
превышает 50 Па. Спецификация носит рекомендательный характер, и может
корректироваться в ходе проектной проработки, и составлена с учетом комплектации
1 вертикального канала CLV 300/480 мм на 9 подключений котлов Bosch GAZ 6000-18.
Выше уровня кровли необходимо предусмотреть жесткую закладную конструкцию
для крепления вертикального ствола с помощью стенового хомута CLV21. Элементы
указаны в порядке монтажа! Необходимо обязательно учесть, что концентрические
соединительные линии котлов D60/100 мм должны иметь два раструбных
соединения ориентированных в сторону дымохода для обеспечения стыковки с
тройниками CLV16!!!

137

Каталог отопительного оборудования 2023

Перейти

к главе↓

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. CLV 300/480 для 10 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

CLV262 300480

Элемент с перепускным отверстием и ревизией
D300/480 мм

CLV01+07 300480

Опорная консоль , отступ 50-150 мм. с проходной
пластиной основания D300/480 мм

CLV02 300480

Труба 1000 мм D300/480 мм

CLV03 300480

Труба 500 мм D300/480 мм

CLV04 300480

Труба 250 мм D300/480 мм

CLV16 300480

Тройник 87 град. D300/480 мм с концентрическим
подключением Ø60/100 мм

CLV33 300480

Оголовок D300/480 мм

CLV52 300480

Проход плоской кровли D300/480 мм

CLV114 300480

Хомут для крепления к перекрытию D300/480 мм

CLV21 300480

Cтеновой хомут, отступ 50 мм D300/480 мм

ТИПОВОЕ РЕШЕНИЕ CLV D300/480 мм для 10-ти подключений. Примечание: Система
коллективного дымоудаления CLV D300/480 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал системы

должен

хомутов. Элемент с

Выше

уровня

кровли

необходимо

предусмотреть

жесткую

закладную

конструкцию для крепления вертикального ствола с помощью стенового хомута
CLV21. Элементы указаны в порядке монтажа! Необходимо обязательно учесть, что
концентрические соединительные линии котлов D60/100 мм должны иметь два
раструбных соединения ориентированных в сторону дымохода для обеспечения
стыковки с тройниками CLV16!!!

138

Каталог отопительного оборудования 2023

Перейти

к главе↓

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Рекомендуемые типоразмеры систем коллективного дымоудаления для котлов
Bosch GAZ 6000-12/18

Система отвода продуктов сгорания LAS

Количество

подключе-

ний

LAS Диаметр

дымохода

LAS Размер

шахты

230x230 260x260 280x280 320x320 350x350 350x350 350x350 350x350

Чертежи

139

Каталог отопительного оборудования 2023

Перейти

к главе↓

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LAS 180 для 3 подключений котлов
Bosch GAZ 6000-12/18
18

№

Артикул

Наименование

Кол-во

FU01 180

Сборник конденсата D180 мм с выпуском

LAS07 180

Элемент с перепускным отверстием

FU07 180

Ревизия D180 мм с лючком 210х140 мм

FU112A 180

Труба 250 мм с отверстием для измерений, муфтой и
заглушкой 1/2"

FU0960

Дверка ревизии 210х140 мм, вставка 60 мм

FU02 180

Труба 1000 мм D180 мм

FU03 180

Труба 500 мм D180 мм

LAS15 180060

Тройник LAS 87º D180 мм, вход D60 мм

LAS25 180

Крышка шахты для LAS

FU28 180

Дождевой колпак D180 мм

FU40 180

Дистанционный хомут-распорка D180 мм

FU45 180

Хомут обжимной D180 мм

ТИПОВОЕ РЕШЕНИЕ LAS D180 мм для 3-х подключений. Примечание: Система
коллективного дымоудаления LAS D180 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал D180 мм должен размещаться в
шахте сечением в свету не менее чем 230х230 мм из полнотелого кирпича

центруется при помощи распорных хомутов. Элемент с перепускным отверстием,
являющийся неотъемлемой частью системы LAS, должен располагаться ниже, не
менее чем на 2,5 м от отметки подключения первого теплогенератора, т.к. давление
создаваемое на газоотводящем патрубке котлов превышает 50 Па. Спецификация
носит рекомендательный характер, и может корректироваться в ходе проектной
проработки, и составлена с учетом комплектации 1 вертикального канала на 3
подключения котлов Bosch GAZ 6000-12/18. При монтаже каждый тройник LAS15
необходимо закрепить с помощью монтажной перфорированной ленты и шпилек!

140

Каталог отопительного оборудования 2023

Перейти

к главе↓

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LAS 200 для 4 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

FU01 200

Сборник конденсата D200 мм с выпуском

LAS07 200

Элемент D200 мм с перепускным отверстием

FU07 200

Ревизия D200 мм с лючком 210х140 мм

FU112A 200

Труба 250 мм с отверстием для измерений, муфтой и
заглушкой 1/2"

FU0960

Дверка ревизии 210х140 мм, вставка 60 мм

FU02 200

Труба 1000 мм D200 мм

FU03 200

Труба 500 мм D200 мм

LAS15 200060

Тройник LAS 87º D200 мм, вход D60 мм

LAS25 200

Крышка шахты для LAS D200 мм

FU28 200

Дождевой колпак D200 мм

FU40 200

Дистанционный хомут-распорка D200 мм

FU45 200

Хомут обжимной D200 мм

ТИПОВОЕ РЕШЕНИЕ LAS D200 мм для 4-х подключений. Примечание: Система
коллективного дымоудаления LAS D200 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал D200 мм должен размещаться в
шахте сечением в свету не менее чем 260х260 мм из полнотелого кирпича

центруется при помощи распорных хомутов. Элемент с перепускным отверстием,
являющийся неотъемлемой частью системы LAS, должен располагаться ниже, не
менее чем на 2,5 м от отметки подключения первого теплогенератора, т.к. давление
создаваемое на газоотводящем патрубке котлов превышает 50 Па. Спецификация
носит рекомендательный характер, и может корректироваться в ходе проектной
проработки, и составлена с учетом комплектации 1 вертикального канала на 4
подключения котлов Bosch GAZ 6000-12/18. При монтаже каждый тройник LAS15
необходимо закрепить с помощью монтажной перфорированной ленты и шпилек!

141

Каталог отопительного оборудования 2023

Перейти

к главе↓

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LAS 225 для 5 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

FU01 225

Сборник конденсата с выпуском длиной 250 мм

LAS07 225

Элемент с перепускным отверстием

FU07 225

Ревизия с прямогугольным лючком 210х140 мм

FU112A 225

Труба 250 мм с отверстием для измерений, муфтой и
заглушкой 1/2"

FU0960

Дверка ревизии 210х140 мм, вставка 60 мм

FU02 225

Труба 1000 мм D225 мм

FU03 225

Труба 500 мм D225 мм

LAS15 225060

Тройник LAS 87º D225 мм, вход D60 мм

LAS25 225

Крышка шахты для LAS

FU28 225

Дождевой колпак

FU40 225

Дистанционный хомут-распорка D225 мм

FU45 225

Хомут обжимной D225 мм

ТИПОВОЕ РЕШЕНИЕ LAS D225 мм для 5-ти подключений. Примечание: Система
коллективного дымоудаления LAS D225 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал D225 мм должен размещаться в
шахте сечением в свету не менее чем 280х280 мм из полнотелого кирпича

центруется при помощи распорных хомутов. Элемент с перепускным отверстием,
являющийся неотъемлемой частью системы LAS, должен располагаться ниже, не
менее чем на 2,5 м от отметки подключения первого теплогенератора, т.к. давление
создаваемое на газоотводящем патрубке котлов превышает 50 Па. Спецификация
носит рекомендательный характер, и может корректироваться в ходе проектной
проработки, и составлена с учетом комплектации 1 вертикального канала на 5
подключений котлов Bosch GAZ 6000-12/18. При монтаже каждый тройник LAS15
необходимо закрепить с помощью монтажной перфорированной ленты и шпилек!

142

Каталог отопительного оборудования 2023

Перейти

к главе↓

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LAS 250 для 6 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

FU01 250

Сборник конденсата D250 мм с выпуском

LAS07 250

Элемент с перепускным отверстием

FU07 250

Ревизия D250 мм с лючком 210х140 мм

FU112A 250

Труба 250 мм с отверстием для измерений, муфтой и
заглушкой 1/2"

FU0960

Дверка ревизии 210х140 мм, вставка 60 мм

FU02 250

Труба 1000 мм D250 мм

FU03 250

Труба 500 мм D250 мм

LAS15 25060

Тройник LAS 87 град D250 мм, вход D60 мм

LAS25 250

Крышка шахты для LAS

FU28 250

Дождевой колпак D250 мм

FU40 250

Дистанционный хомут-распорка D250 мм

FU45 250

Хомут обжимной D250 мм

ТИПОВОЕ РЕШЕНИЕ LAS D250 мм для 6-ти подключений. Примечание: Система
коллективного дымоудаления LAS D250 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал D250 мм должен размещаться в
шахте сечением в свету не менее чем 320х320 мм из полнотелого кирпича

центруется при помощи распорных хомутов. Элемент с перепускным отверстием,
являющийся неотъемлемой частью системы LAS, должен располагаться ниже, не
менее чем на 2,5 м от отметки подключения первого теплогенератора, т.к. давление
создаваемое на газоотводящем патрубке котлов превышает 50 Па. Спецификация
носит рекомендательный характер, и может корректироваться в ходе проектной
проработки, и составлена с учетом комплектации 1 вертикального канала на 6
подключений котлов Bosch GAZ 6000-12/18. При монтаже каждый тройник LAS15
необходимо закрепить с помощью монтажной перфорированной ленты и шпилек!

143

Каталог отопительного оборудования 2023

Перейти

к главе↓

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LAS 250 для 7 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

FU01 250

Сборник конденсата D250 мм с выпуском

LAS07 250

Элемент с перепускным отверстием

FU07 250

Ревизия D250 мм с лючком 210х140 мм

FU112A 250

Труба 250 мм с отверстием для измерений, муфтой и
заглушкой 1/2"

FU0960

Дверка ревизии 210х140 мм, вставка 60 мм

FU02 250

Труба 1000 мм D250 мм

FU03 250

Труба 500 мм D250 мм

LAS15 25060

Тройник LAS 87 град D250 мм, вход D60 мм

LAS25 250

Крышка шахты для LAS

FU28 250

Дождевой колпак D250 мм

FU40 250

Дистанционный хомут-распорка D250 мм

FU45 250

Хомут обжимной D250 мм

ТИПОВОЕ РЕШЕНИЕ LAS D250 мм для 7-ми подключений. Примечание: Система
коллективного дымоудаления LAS D250 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал D250 мм должен размещаться в
шахте сечением в свету не менее чем 300х300 мм из полнотелого кирпича

центруется при помощи распорных хомутов. Элемент с перепускным отверстием,
являющийся неотъемлемой частью системы LAS, должен располагаться ниже, не
менее чем на 2,5 м от отметки подключения первого теплогенератора, т.к. давление
создаваемое на газоотводящем патрубке котлов превышает 50 Па. Спецификация
носит рекомендательный характер, и может корректироваться в ходе проектной
проработки, и составлена с учетом комплектации 1 вертикального канала на 7
подключений котлов Bosch GAZ 6000-12/18. При монтаже каждый тройник LAS15
необходимо закрепить с помощью монтажной перфорированной ленты и шпилек!

144

Каталог отопительного оборудования 2023

Перейти

к главе↓

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LAS 300 для 8 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

FU01 300

Сборник конденсата с выпуском D300 мм

LAS07 300

Элемент с перепускным отверстием D300 мм

FU07 300

Ревизия с лючком 210х140 мм D300 мм

FU112A 300

Труба 250 мм с отверстием для измерений, муфтой и
заглушкой 1/2" D300 мм

FU0960

Дверка ревизии 210х140 мм, всятавка 60 мм

FU02 300

Труба 1000 мм D300 мм

FU03 300

Труба 500 мм D300 мм

LAS15 30060

Тройник LAS 87 град. D300 мм, вход D60 мм

LAS25 300

Крышка шахты для LAS D300 мм

FU28 300

Дождевой колпак D300 мм

FU40 300

Дистанционный хомут-распорка D300 мм

FU45 300

Хомут обжимной D300 мм
