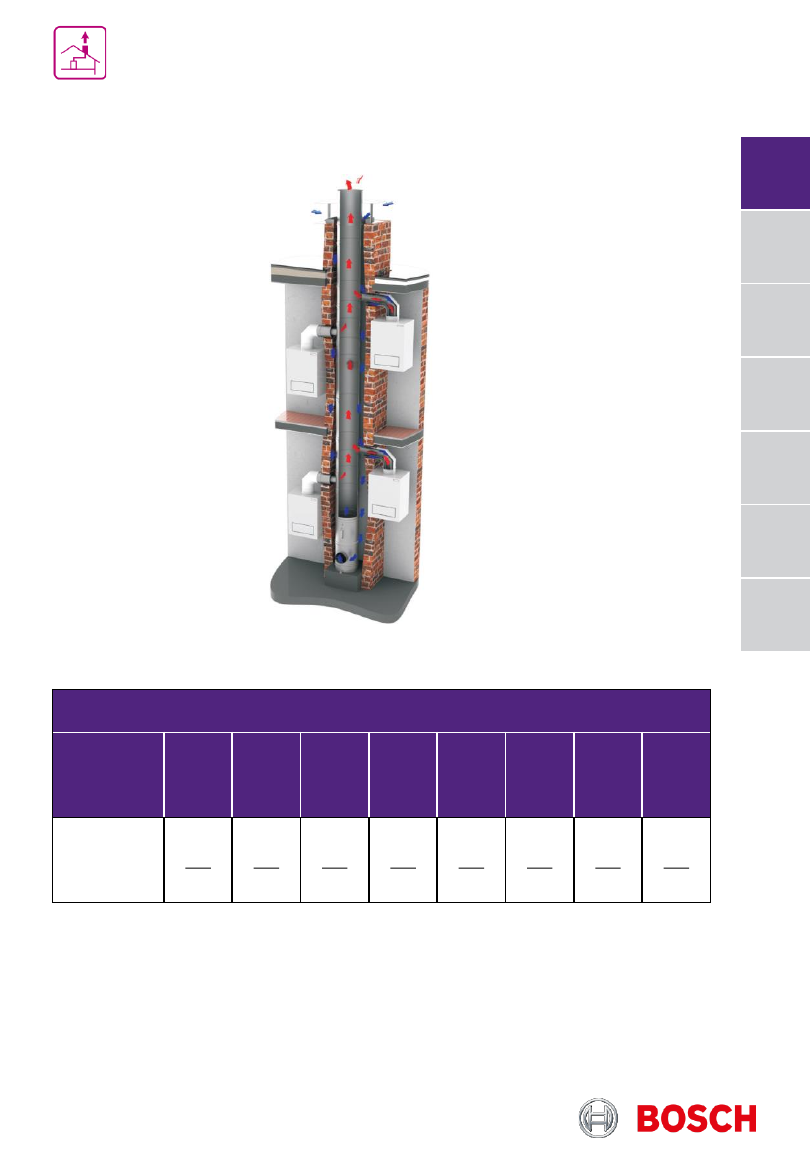

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LAS 300 для 9 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

1

FU01 300

Сборник конденсата с выпуском D300 мм

1

2

LAS07 300

Элемент с перепускным отверстием D300 мм

1

3

FU07 300

Ревизия с лючком 210х140 мм D300 мм

1

4

FU112A 300

Труба 250 мм с отверстием для измерений, муфтой и
заглушкой 1/2" D300 мм

1

5

FU0960

Дверка ревизии 210х140 мм, вставка 60 мм

2

6

FU02 300

Труба 1000 мм D300 мм

28

7

FU03 300

Труба 500 мм D300 мм

1

8

LAS15 30060

Тройник LAS 87 град. D300 мм, вход D60 мм

9

9

LAS25 300

Крышка шахты для LAS D300 мм

1

10

FU28 300

Дождевой колпак D300 мм

1

11

FU40 300

Дистанционный хомут-распорка D300 мм

10

12

FU45 300

Хомут обжимной D300 мм

41

Схема комплектации CAD

ТИПОВОЕ РЕШЕНИЕ LAS D300 мм для 9-ми подключений. Примечание: Система
коллективного дымоудаления LAS D300 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал D300 мм должен размещаться в
шахте сечением в свету не менее чем 350х350 мм из полнотелого кирпича

и

центруется при помощи распорных хомутов. Элемент с перепускным отверстием,
являющийся неотъемлемой частью системы LAS, должен располагаться ниже, не
менее чем на 2,5 м от отметки подключения первого теплогенератора, т.к. давление
создаваемое на газоотводящем патрубке котлов превышает 50 Па. Спецификация
носит рекомендательный характер, и может корректироваться в ходе проектной
проработки, и составлена с учетом комплектации 1 вертикального канала на 9
подключений котлов Bosch GAZ 6000-12/18. При монтаже каждый тройник LAS15
необходимо закрепить с помощью монтажной перфорированной ленты и шпилек!

146

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LAS 300 для 10 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

1

FU01 300

Сборник конденсата с выпуском D300 мм

1

2

LAS07 300

Элемент с перепускным отверстием D300 мм

1

3

FU07 300

Ревизия с лючком 210х140 мм D300 мм

1

4

FU112A 300

Труба 250 мм с отверстием для измерений, муфтой и
заглушкой 1/2" D300 мм

1

5

FU0960

Дверка ревизии 210х140 мм, вставка 60 мм

2

6

FU02 300

Труба 1000 мм D300 мм

31

7

FU03 300

Труба 500 мм D300 мм

1

8

LAS15 30060

Тройник LAS 87 град. D300 мм, вход D60 мм

10

9

LAS25 300

Крышка шахты для LAS D300 мм

1

10

FU28 300

Дождевой колпак D300 мм

1

11

FU40 300

Дистанционный хомут-распорка D300 мм

11

12

FU45 300

Хомут обжимной D300 мм

45

Схема комплектации CAD

ТИПОВОЕ РЕШЕНИЕ LAS D300 мм для 10-ти подключений. Примечание: Система
коллективного дымоудаления LAS D300 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал D300 мм должен размещаться в
шахте сечением в свету не менее чем 350х350 мм из полнотелого кирпича

и

центруется при помощи распорных хомутов. Элемент с перепускным отверстием,
являющийся неотъемлемой частью системы LAS, должен располагаться ниже, не
менее чем на 2,5 м от отметки подключения первого теплогенератора, т.к. давление
создаваемое на газоотводящем патрубке котлов превышает 50 Па. Спецификация
носит рекомендательный характер, и может корректироваться в ходе проектной
проработки, и составлена с учетом комплектации 1 вертикального канала на 10
подключений котлов Bosch GAZ 6000-12/18. При монтаже каждый тройник LAS15
необходимо закрепить с помощью монтажной перфорированной ленты и шпилек!

147

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

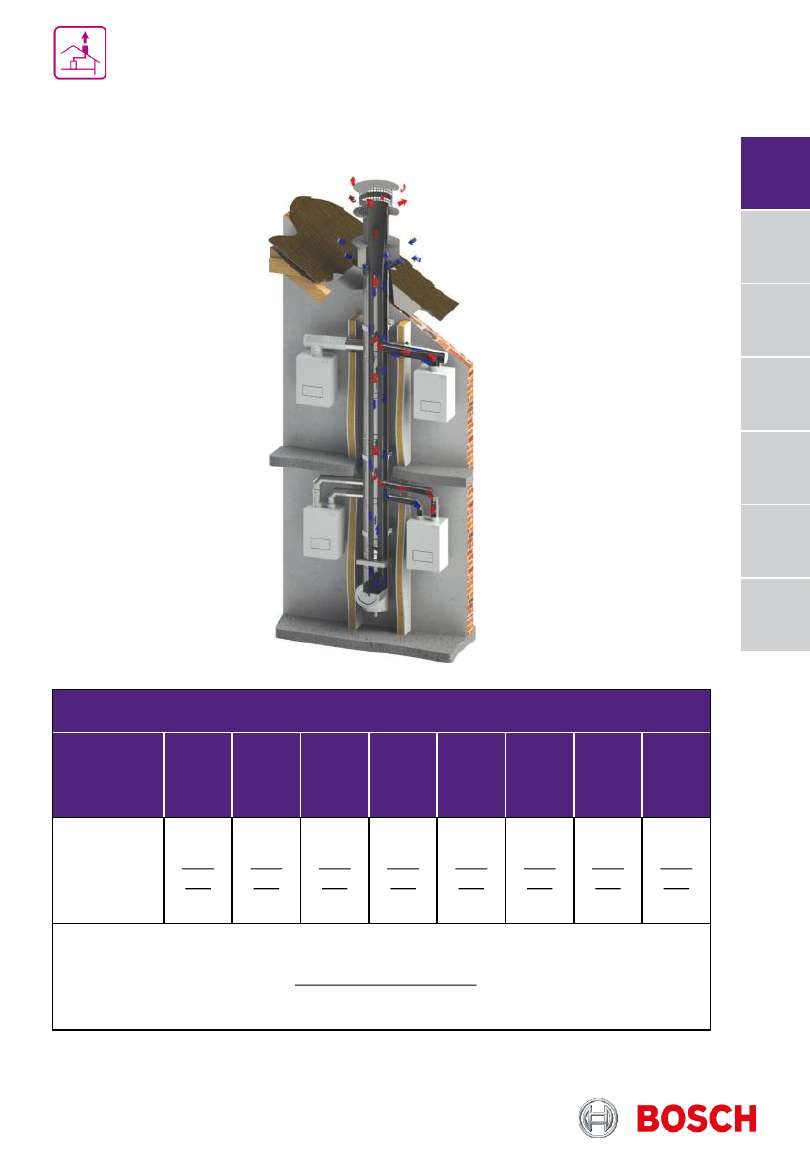

Рекомендуемые типоразмеры систем коллективного дымоудаления для котлов
Bosch GAZ 6000-12/18

Система отвода продуктов сгорания LASDW

Количество

подключе-

ний

3

4

5

6

7

8

9

10

LAS Диаметр

дымохода

180

200

225

250

250

300

300

300

148

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LASDW180 для 3 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

1

DW66 180

Пластина основания напольная с выпуском
конденсата D180 мм

1

2

LAS07DW 180

Элемент DW с перепускным отверстием D180 мм

1

3

DW68 180

Труба 360 мм с лючком ревизии D180 мм

2

4

DW13 180

Труба 1000 мм D180 мм

13

5

DW14 180

Труба 500 мм D180 мм

1

6

DW51 180

Труба 250 мм для измерений и отвода конденсата
D180 мм

1

7

DW21 180

Стеновой хомут D180 мм, отступ 50-150 мм

4

8

LAS15DW 180

Тройник LAS DW 87 град. D180 мм, с концетрическим
входом 60/100

3

9

DW32 180

Устье D180 мм

1

10

DW33 180

Дождевой колпак D180 мм

1

11

ALBI26 180

Уплотнительное кольцо внутр.(силикон) D180 мм

22

149

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LASDW200 для 4 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

1

DW66 200

Пластина основания напольная с выпуском
конденсата D200 мм

1

2

LAS07DW 200

Элемент DW с перепускным отверстием D200 мм

1

3

DW68 200

Труба 360 мм с лючком ревизии D200 мм

2

4

DW13 200

Труба 1000 мм D200 мм

16

5

DW14 200

Труба 500 мм D200 мм

1

6

DW51 200

Труба 250 мм для измерений и отвода конденсата
D200 мм

1

7

DW21 200

Стеновой хомут D200 мм, отступ 50-150 мм

5

8

LAS15DW 200

Тройник LAS DW 87 град. D200 мм, с концетрическим
входом 60/100

4

9

DW32 200

Устье D200 мм

1

10

DW33 200

Дождевой колпак D200 мм

1

11

ALBI26 200

Уплотнительное кольцо внутр.(силикон) D200 мм

26

150

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LASDW225 для 5 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

1

DW66 225

Пластина основания напольная с выпуском
конденсата D225 мм

1

2

LAS07DW 225

Элемент DW с перепускным отверстием D225 мм

1

3

DW68 225

Труба 360 мм с лючком ревизии D225 мм

2

4

DW13 225

Труба 1000 мм D225 мм

19

5

DW14 225

Труба 500 мм D225 мм

1

6

DW51 225

Труба 250 мм для измерений и отвода конденсата
D225 мм

1

7

DW21 225

Стеновой хомут D225 мм, отступ 50-150 мм

6

8

LAS15DW 225

Тройник LAS DW 87 град. D225 мм, с концетрическим
входом 60/100

5

9

DW32 225

Устье D225 мм

1

10

DW33 225

Дождевой колпак D225 мм

1

11

ALBI26 225

Уплотнительное кольцо внутр.(силикон) D225 мм

30

151

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LASDW250 для 6 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

1

DW66 250

Пластина основания напольная с выпуском
конденсата D250 мм

1

2

LAS07DW 250

Элемент DW с перепускным отверстием D250 мм

1

3

DW68 250

Труба 360 мм с лючком ревизии D250 мм

2

4

DW13 250

Труба 1000 мм D250 мм

22

5

DW14 250

Труба 500 мм D250 мм

1

6

DW51 250

Труба 250 мм для измерений и отвода конденсата
D250 мм

1

7

DW21 250

Стеновой хомут D250 мм, отступ 50-150 мм

7

8

LAS15DW 250

Тройник LAS DW 87 град. D250 мм, с концетрическим
входом 60/100

6

9

DW32 250

Устье D250 мм

1

10

DW33 250

Дождевой колпак D250 мм

1

11

ALBI26 250

Уплотнительное кольцо внутр.(силикон) D250 мм

34

152

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LASDW250 для 7 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

1

DW66 250

Пластина основания напольная с выпуском
конденсата D250 мм

1

2

LAS07DW 250

Элемент DW с перепускным отверстием D250 мм

1

3

DW68 250

Труба 360 мм с лючком ревизии D250 мм

2

4

DW13 250

Труба 1000 мм D250 мм

25

5

DW14 250

Труба 500 мм D250 мм

1

6

DW51 250

Труба 250 мм для измерений и отвода конденсата
D250 мм

1

7

DW21 250

Стеновой хомут D250 мм, отступ 50-150 мм

8

8

LAS15DW 250

Тройник LAS DW 87 град. D250 мм, с концетрическим
входом 60/100

7

9

DW32 250

Устье D250 мм

1

10

DW33 250

Дождевой колпак D250 мм

1

11

ALBI26 250

Уплотнительное кольцо внутр.(силикон) D250 мм

38

153

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LASDW300 для 8 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

1

DW66 300

Пластина основания напольная с выпуском
конденсата D300 мм

1

2

LAS07DW 300

Элемент DW с перепускным отверстием D300 мм

1

3

DW68 300

Труба 360 мм с лючком ревизии D300 мм

2

4

DW13 300

Труба 1000 мм D300 мм

28

5

DW14 300

Труба 500 мм D300 мм

1

6

DW51 300

Труба 250 мм для измерений и отвода конденсата
D300 мм

1

7

DW21 300

Стеновой хомут D300 мм, отступ 50-150 мм

9

8

LAS15DW 300

Тройник LAS DW 87 град. D300 мм, с концетрическим
входом 60/100

8

9

DW32 300

Устье D300 мм

1

10

DW33 300

Дождевой колпак D300 мм

1

11

ALBI26 300

Уплотнительное кольцо внутр.(силикон) D300 мм

42

154

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LASDW300 для 9 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

1

DW66 300

Пластина основания напольная с выпуском
конденсата D300 мм

1

2

LAS07DW 300

Элемент DW с перепускным отверстием D300 мм

1

3

DW68 300

Труба 360 мм с лючком ревизии D300 мм

2

4

DW13 300

Труба 1000 мм D300 мм

31

5

DW14 300

Труба 500 мм D300 мм

1

6

DW51 300

Труба 250 мм для измерений и отвода конденсата
D300 мм

1

7

DW21 300

Стеновой хомут D300 мм, отступ 50-150 мм

10

8

LAS15DW 300

Тройник LAS DW 87 град. D300 мм, с концетрическим
входом 60/100

9

9

DW32 300

Устье D300 мм

1

10

DW33 300

Дождевой колпак D300 мм

1

11

ALBI26 300

Уплотнительное кольцо внутр.(силикон) D300 мм

46

155

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. LASDW300 для 10 подключений котлов
Bosch GAZ 6000-12/18

№

Артикул

Наименование

Кол-во

1

DW66 300

Пластина основания напольная с выпуском
конденсата D300 мм

1

2

LAS07DW 300

Элемент DW с перепускным отверстием D300 мм

1

3

DW68 300

Труба 360 мм с лючком ревизии D300 мм

2

4

DW13 300

Труба 1000 мм D300 мм

34

5

DW14 300

Труба 500 мм D300 мм

1

6

DW51 300

Труба 250 мм для измерений и отвода конденсата
D300 мм

1

7

DW21 300

Стеновой хомут D300 мм, отступ 50-150 мм

11

8

LAS15DW 300

Тройник LAS DW 87 град. D300 мм, с концетрическим
входом 60/100

10

9

DW32 300

Устье D300 мм

1

10

DW33 300

Дождевой колпак D300 мм

1

11

ALBI26 300

Уплотнительное кольцо внутр.(силикон) D300 мм

50

156

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Рекомендуемые типоразмеры систем коллективного дымоудаления для котлов
Bosch GAZ 6000-24

Коаксиальная система отвода продуктов сгорания CLV

Количество

подключе-

ний

3

4

5

6

7

8

9

10

Типоразмер

системы

180/

290

200/

320

225/

360

250/

400

300/

480

300/

480

300/

480

350/

560

Схема комплектации CAD

157

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. CLV 180/290 для 3 подключений котлов
Bosch GAZ 6000-24

№

Артикул

Наименование

Кол-во

1

CLV262 180290

Элемент с перепускным отверстием и ревизией
D180/290 мм

1

2

CLV01+07 180290

Опорная консоль , отступ 50-150 мм. с проходной
пластиной основания D180/290 мм

1

3

CLV02 180290

Труба 1000 мм D180/290 мм

7

4

CLV03 180290

Труба 500 мм D180/290 мм

2

5

CLV04 180290

Труба 250 мм D180/290 мм

1

6

CLV16 180290

Тройник 87 гр. D180/290 мм с концентрическим
подключением Ø60/100 мм

3

7

CLV33 180290

Оголовок D180/290 мм

1

8

CLV52 180290

Проход плоской кровли D180/290 мм

1

9

CLV114 180290

Хомут для крепления к перекрытию D180/290 мм

3

10

CLV21 180290

Стеновой хомут, отступ 50 мм D180/290 мм

1

Схема комплектации CAD

ТИПОВОЕ РЕШЕНИЕ CLV D180/290 мм для 3-х подключений. Примечание: Система
коллективного дымоудаления CLV D180/290 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал системы

должен

монтироваться как готовая конструкция или в шахте сечением в свету не менее чем
320x320 мм и крепиться к перекрытиям при помощи

хомутов. Элемент с

перепускным отверстием, являющийся неотъемлемой частью системы, должен
располагаться ниже, не менее чем на 2,5 м от отметки подключения первого
теплогенератора, т.к. давление создаваемое на газоотводящем патрубке котлов
превышает 50 Па. Спецификация носит рекомендательный характер, и может
корректироваться в ходе проектной проработки, и составлена с учетом комплектации
1 вертикального канала CLV 180/290 мм на 3 подключения котлов Bosch GAZ6000-24.
Выше уровня кровли необходимо предусмотреть жесткую закладную конструкцию
для крепления вертикального ствола с помощью стенового хомута CLV21. Элементы
указаны в порядке монтажа! Необходимо обязательно учесть, что концентрические
соединительные линии котлов D60/100 мм должны иметь два раструбных
соединения ориентированных в сторону дымохода для обеспечения стыковки с
тройниками CLV16!!!

158

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. CLV 200/320 для 4 подключений котлов
Bosch GAZ 6000-24

№

Артикул

Наименование

Кол-во

1

CLV262 200320

Элемент с перепускным отверстием и ревизией
D200/320 мм

1

2

CLV01+07

200320

Опорная консоль , отступ 50-150 мм. с проходной
пластиной основания D200/320 мм

1

3

CLV02 200320

Труба 1000 мм D200/320 мм

9

4

CLV03 200320

Труба 500 мм D200/320 мм

3

5

CLV04 200320

Труба 250 мм D200/320 мм

1

6

CLV16 200320

Тройник 87 град. D200/320 мм с концентрическим
подключением Ø60/100 мм

4

7

CLV33 200320

Оголовок D200/320 мм

1

8

CLV52 200320

Проход плоской кровли D200/320 мм

1

9

CLV114 200320

Хомут для крепления к перекрытию D200/320 мм

4

10

CLV21 200320

Cтеновой хомут, отступ 50 мм D200/320 мм

1

Схема комплектации CAD

ТИПОВОЕ РЕШЕНИЕ CLV D200/320 мм для 4-х подключений. Примечание: Система
коллективного дымоудаления CLV D200/320 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал системы

должен

монтироваться как готовая конструкция или в шахте сечением в свету не менее чем
350x350 мм и крепиться к перекрытиям при помощи

хомутов. Элемент с

перепускным отверстием, являющийся неотъемлемой частью системы, должен
располагаться ниже, не менее чем на 1,5 - 2,5 м от отметки подключения первого
теплогенератора, т.к. давление создаваемое на газоотводящем патрубке котлов
превышает 50 Па. Спецификация носит рекомендательный характер, и может
корректироваться в ходе проектной проработки, и составлена с учетом комплектации
1 вертикального канала CLV 200/320 мм на 4 подключения котлов Bosch GAZ6000-24.
Выше уровня кровли необходимо предусмотреть жесткую закладную конструкцию
для крепления вертикального ствола с помощью стенового хомута CLV21. Элементы
указаны в порядке монтажа! Необходимо обязательно учесть, что концентрические
соединительные линии котлов D60/100 мм должны иметь два раструбных
соединения ориентированных в сторону дымохода для обеспечения стыковки с
тройниками CLV16!!!

159

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. CLV 225/360 для 5 подключений котлов
Bosch GAZ 6000-24

№

Артикул

Наименование

Кол-во

1

CLV262 225360

Элемент с перепускным отверстием и ревизией
D225/360 мм

1

2

CLV01+07

225360

Опорная консоль , отступ 50-150 мм. с проходной
пластиной основания D225/360 мм

1

3

CLV02 225360

Труба 1000 мм D225/360 мм

11

4

CLV03 225360

Труба 500 мм D225/360 мм

4

5

CLV04 225360

Труба 250 мм D225/360 мм

1

6

CLV16 225360

Тройник 87 град. D225/360 мм с концентрическим
подключением Ø60/100 мм

5

7

CLV33 225360

Оголовок D225/360 мм

1

8

CLV52 225360

Проход плоской кровли D225/360 мм

1

9

CLV114 225360

Хомут для крепления к перекрытию D225/360 мм

5

10

CLV21 225360

Cтеновой хомут, отступ 50 мм D225/360 мм

1

Схема комплектации CAD

ТИПОВОЕ РЕШЕНИЕ CLV D225/360 мм для 5-ти подключений. Примечание: Система
коллективного дымоудаления CLV D225/360 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал системы

должен

монтироваться как готовая конструкция или в шахте сечением в свету не менее чем
400х400 мм и крепиться к перекрытиям при помощи

хомутов. Элемент с

перепускным отверстием, являющийся неотъемлемой частью системы, должен
располагаться ниже, не менее чем на 1,5 - 2,5 м от отметки подключения первого
теплогенератора, т.к. давление создаваемое на газоотводящем патрубке котлов
превышает 50 Па. Спецификация носит рекомендательный характер, и может
корректироваться в ходе проектной проработки, и составлена с учетом комплектации
1 вертикального канала CLV 225/360 мм на 5 подключений котлов Bosch GAZ6000-24.
Выше уровня кровли необходимо предусмотреть жесткую закладную конструкцию
для крепления вертикального ствола с помощью стенового хомута CLV21. Элементы
указаны в порядке монтажа! Необходимо обязательно учесть, что концентрические
соединительные линии котлов D60/100 мм должны иметь два раструбных
соединения ориентированных в сторону дымохода для обеспечения стыковки с
тройниками CLV16!!!

160

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Информация для заказа. CLV 250/400 для 6 подключений котлов
Bosch GAZ 6000-24

№

Артикул

Наименование

Кол-во

1

CLV262 250400

Элемент с перепускным отверстием и ревизией
D250/400 мм

1

2

CLV01+07

250400

Опорная консоль , отступ 50-150 мм. с проходной
пластиной основания D250/400 мм

1

3

CLV02 250400

Труба 1000 мм D250/400 мм

13

4

CLV03 250400

Труба 500 мм D250/400 мм

5

5

CLV04 250400

Труба 250 мм D250/400 мм

1

6

CLV16 250400

Тройник 87 град. D250/400 мм с концентрическим
подключением Ø60/100 мм

6

7

CLV33 250400

Оголовок D250/400 мм

1

8

CLV52 250400

Проход плоской кровли D250/400 мм

1

9

CLV114 250400

Хомут для крепления к перекрытию D250/400 мм

6

10

CLV21 250400

Cтеновой хомут, отступ 50 мм D250/400 мм

1

Схема комплектации CAD

ТИПОВОЕ РЕШЕНИЕ CLV D250/400 мм для 6-ти подключений. Примечание: Система
коллективного дымоудаления CLV D250/400 мм рассчитана с учетом применения
коаксиальных соединительных линий 60/100 мм общей протяженностью не более
1,5 м (поставляются с котлами). Вертикальный канал системы

должен

монтироваться как готовая конструкция или в шахте сечением в свету не менее чем
450x450 мм и крепиться к перекрытиям при помощи

хомутов. Элемент с

перепускным отверстием, являющийся неотъемлемой частью системы, должен
располагаться ниже, не менее чем на 1,5 - 2,5 м от отметки подключения первого
теплогенератора, т.к. давление создаваемое на газоотводящем патрубке котлов
превышает 50 Па. Спецификация носит рекомендательный характер, и может
корректироваться в ходе проектной проработки, и составлена с учетом комплектации
1 вертикального канала CLV 250/400 мм на 6 подключений котлов Bosch GAZ6000-24.
Выше уровня кровли необходимо предусмотреть жесткую закладную конструкцию
для крепления вертикального ствола с помощью стенового хомута CLV21. Элементы
указаны в порядке монтажа! Необходимо обязательно учесть, что концентрические
соединительные линии котлов D60/100 мм должны иметь два раструбных
соединения ориентированных в сторону дымохода для обеспечения стыковки с
тройниками CLV16!!!

161

Каталог отопительного оборудования 2023
