Комплектующие
Котёл Bosch GAZ 4000 W

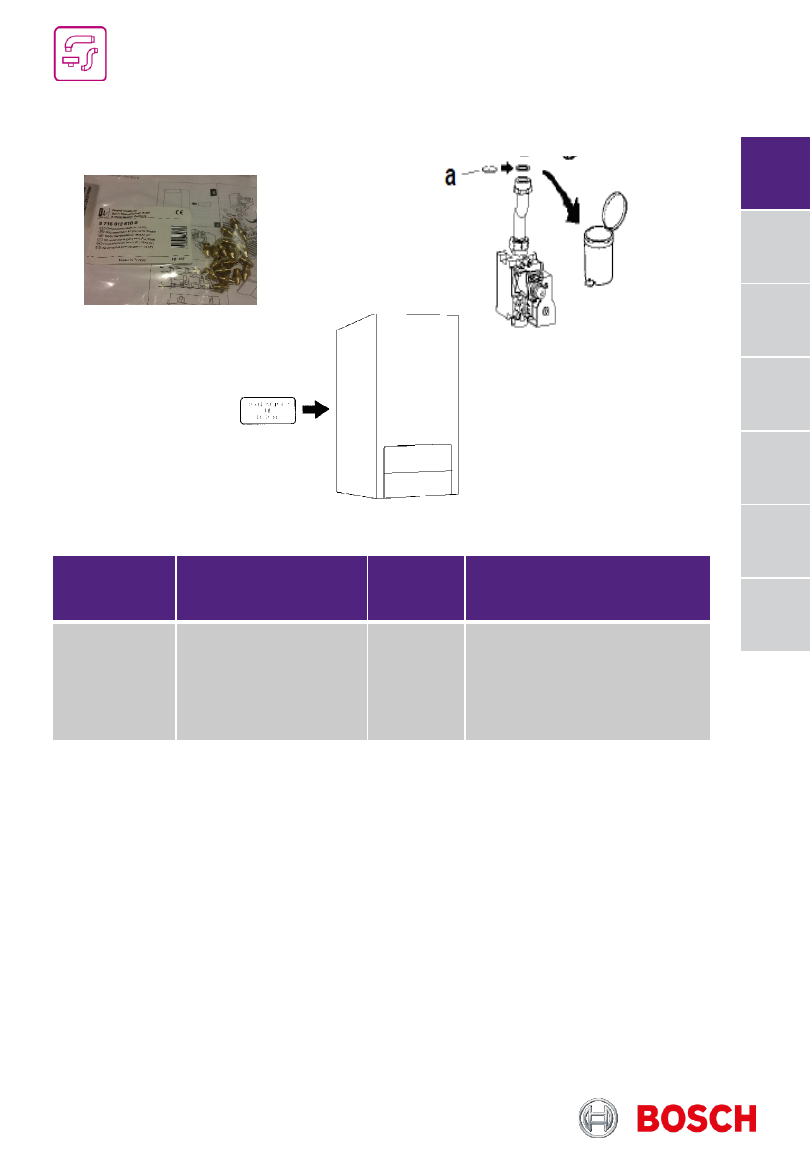

Комплект перенастройки на сжиженный газ

Тип котла

Название комплекта

Артикул

Комплект поставки

ZWA/ZSA 24-K

(7736901489,

7736901490)

Комплект перенастройки

23>>31 ZSA 24–2K/A, ZWA

24–2K/A / U042K/U044K

87160126100

1. форсунки 18 шт. (62);
2. прокладка для газового блока;
3. информационная табличка

1.

2.

3.

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

99

Комплектующие
Котёл Bosch GAZ 4000 W

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Общие данные
Котёл Bosch GAZ 6000 W

Комплект поставки:

1) Настенный газовый котёл
2) Крепёжный материал
3) Комплект документации

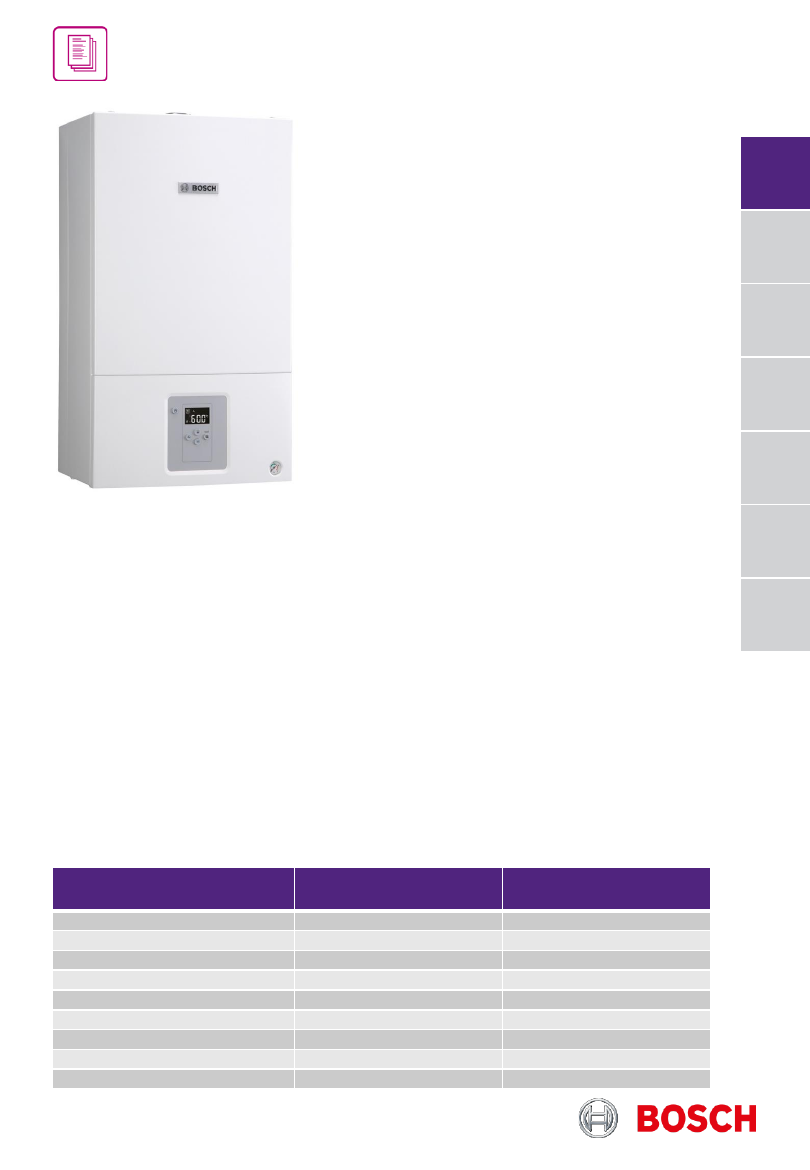

Описание

•

WBN6000-12C/18C/24C/28C/35C – двухконтурные котлы с закрытой камерой сгорания
для отопления и приготовления горячей воды, работающие по проточному принципу;

•

WBN6000-18H/24H/28H/35H - одноконтурные котлы с закрытой камерой сгорания для
отопления и приготовления горячей воды с насосом отопительного контура и 3-ходовым
клапаном для подключения бойлера косвенного нагрева;

•

Низкий уровень шума < 38 dBA;

Возможно подключение комнатного термостата on/off, либо регулятора с управлением
по протоколу OpenTherm;

Возможность перехода на работу на сжиженном газе ;

Модулируемый вентилятор с автоматическим регулированием числа оборотов;

Медный теплообменник, не содержащий сплавов олова/свинца;

LCD-дисплей с индикацией рабочих параметров, со стандартными кодами ошибок;

Ограничитель температуры, защищающий теплообменник от перегрева;

Ионизационный электрод контроля пламени;

Датчик герметичности газовой арматуры;

Встроенный трехступенчатый циркуляционный насос;

Срок службы 15 лет

100

Модель котла

Артикул для рынка

России

Артикул для рынка

Казахстана

WBN6000-12C

-

-

WBN6000-18C

7736900197

7736901471

WBN6000-18H

7736900199

7736901472

WBN6000-24C

7736900198

7736901473

WBN6000-24H

7736900200

7736901474

WBN6000-28C

-

-

WBN6000-28H

-

-

WBN6000-35C

7736900668

7736901475

WBN6000-35H

7736900669

7736901476

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Общие данные
Котёл Bosch GAZ 6000 W

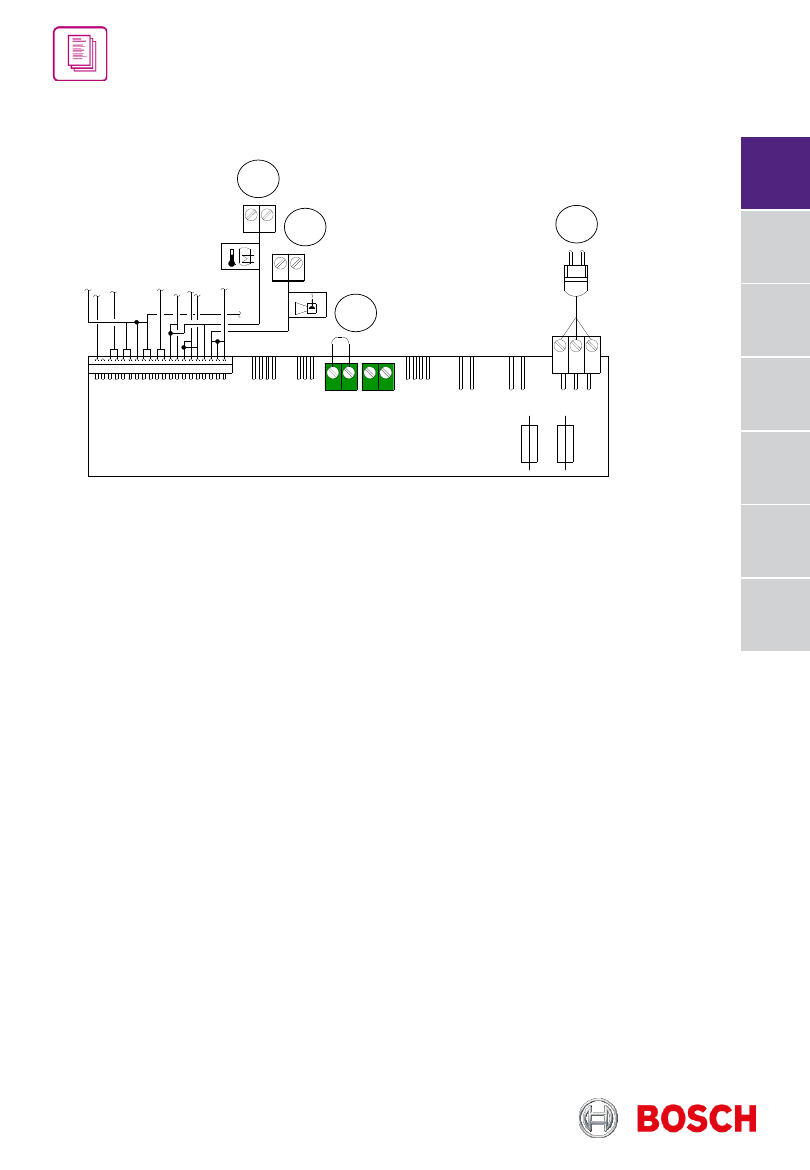

Пояснения к клеммам:

1 - Сетевой провод, 230 В
2 - Подключение Open Therm или регулятора On/Off (перед подключением удалите
перемычку)
3 - Подключение сигнала тревоги (24 В =, макс. 40 мA)
4 - Подключение датчика температуры бака-водонагревателя (для одноконтурных котлов)

Клеммная колодка для внешнего дополнительного оборудования

N PE L

FAN

PUMP

DIAG

EXT

TH

3 WAY

GV

1

,6

А

1

,6

А

GAZ 6000 W

GAZ 6000 W

1

2

3

4

102

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Технические характеристики
Котёл Bosch GAZ 6000 W

12C

18H

18C

24H

24C

Теплопроизводительность, кВт:

на отопление

5,4-12

5,4-18

7,2-24

на ГВС

18

24

Размеры (ВхШхГ), мм

700х400x299

Вес, кг

29

28

29

30

31

Диаметр дымохода, мм

60/100

Остаточный напор на
выходе из
вентилятора, Па

80

Присоединительные размеры:

газ

НР ¾"

отопление

НР ¾"

ГВС

НР ½"

Расход газа:

Природный газ H (Hi(15 °C) = 9,5 кВтч/м3), м3/ч:

в режиме отопления

1,4

2,1

2,8

в режиме ГВС

2,1

2,8

Сжиженный газ (Hi = 12,9 кВтч/кг), кг/ч:

в режиме отопления

1,0

1,5

2

в режиме ГВС

1,5

2

Потребление
электрической
мощности, Вт

130

150

Уровень шума, дБ(A)

≤ 38

Артикул для рынка
России

-

7736900199 7736900197 7736900200 7736900198

Артикул для рынка
Казахстана

-

7736901472 7736901471 7736901474 7736901473

103

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Технические характеристики
Котёл Bosch GAZ 6000 W

28H

28C

35H

35C

Теплопроизводительность, кВт:

на отопление

8,4-28

12,2-34

на ГВС

28

34

Размеры (ВхШхГ), мм

700х400x299

700х485x315

Вес, кг

31

32

39

40

Диаметр дымохода, мм

60/100

Остаточный напор на
выходе из
вентилятора, Па

80

Присоединительные размеры:

газ

НР ¾"

отопление

НР ¾"

ГВС

НР ½"

Расход газа :

Природный газ H (Hi(15 °C) = 9,5 кВтч/м3), м3/ч:

в режиме отопления

3,2

3,9

в режиме ГВС

Сжиженный газ (Hi = 12,9 кВтч/кг), кг/ч:

в режиме отопления

2,4

2,7

в режиме ГВС

Потребление
электрической
мощности, Вт

150

160

Уровень шума, дБ(A)

≤ 38

Артикул для рынка
России

-

-

7736900669

7736900668

Артикул для рынка
Казахстана

-

-

7736901476

7736901475

104

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch GAZ 6000 W

Наименование

Схемы подключения

Одноконтурный котёл + 1 отопительный контур без
смесителя + бак-водонагреватель

Двухконтурный котёл + 1 отопительный контур без
смесителя

105

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch GAZ 6000 W

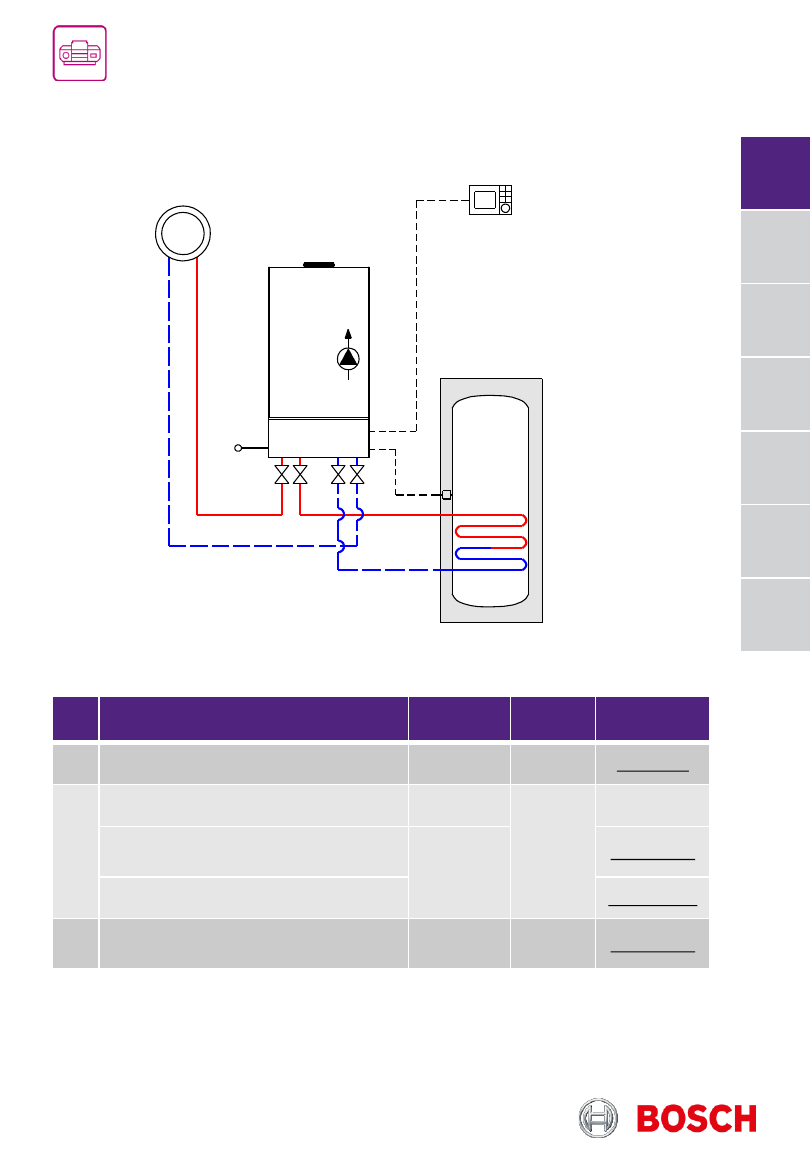

Одноконтурный котёл + 1 отопительный контур без смесителя + бак-
водонагреватель

№

Наименование

На схеме

Кол-во

Артикул

1

Котел настенный GAZ 6000 W

1 шт.

хххххххххх

2

Регулятор температуры On/Off

PT

1 шт.

-

Регулятор температуры CR10 (Open
Therm)

CR

7738111012

Термостат ZONT BT.2+

ML00005878

3

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD 6.0 6000
12K (комплект)

FB

1 шт.

7735502289

ОК 1

FB

230V

PT/CR

HP

ОК 1

FB

PT/CR

HP

106

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch GAZ 6000 W

Одноконтурный котёл + 1 отопительный контур без смесителя + бак-
водонагреватель

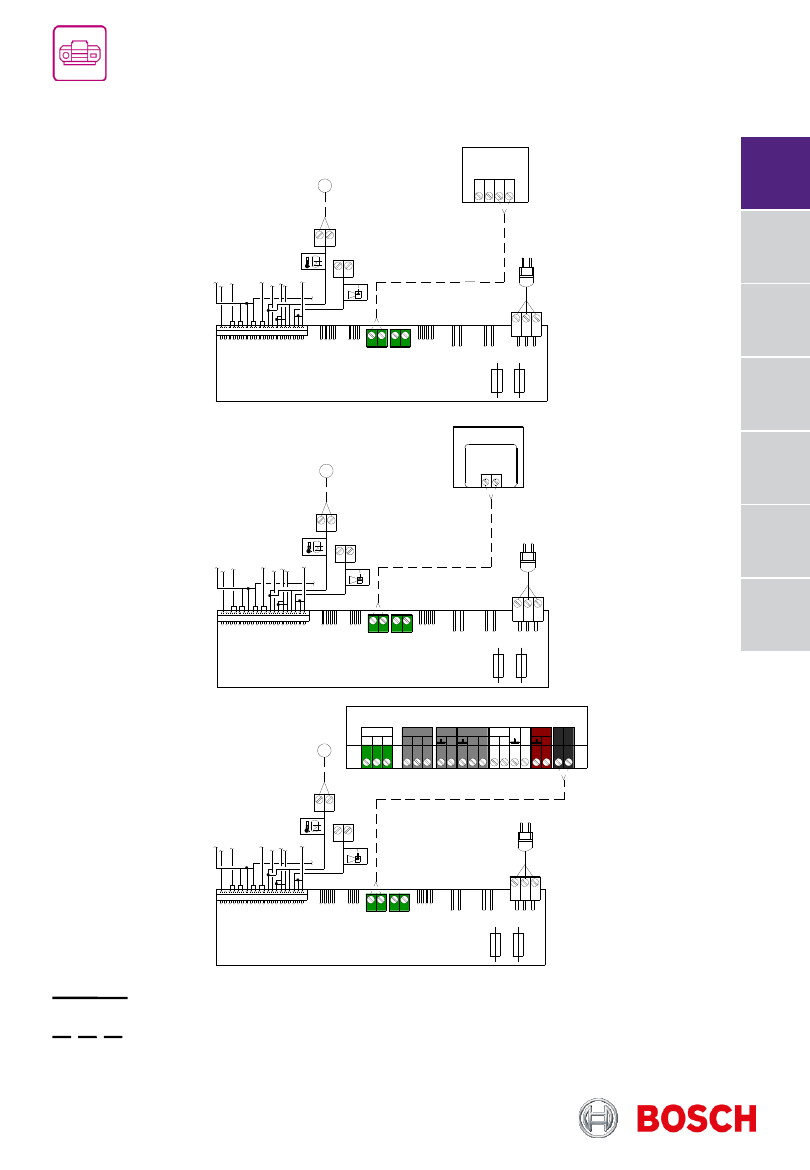

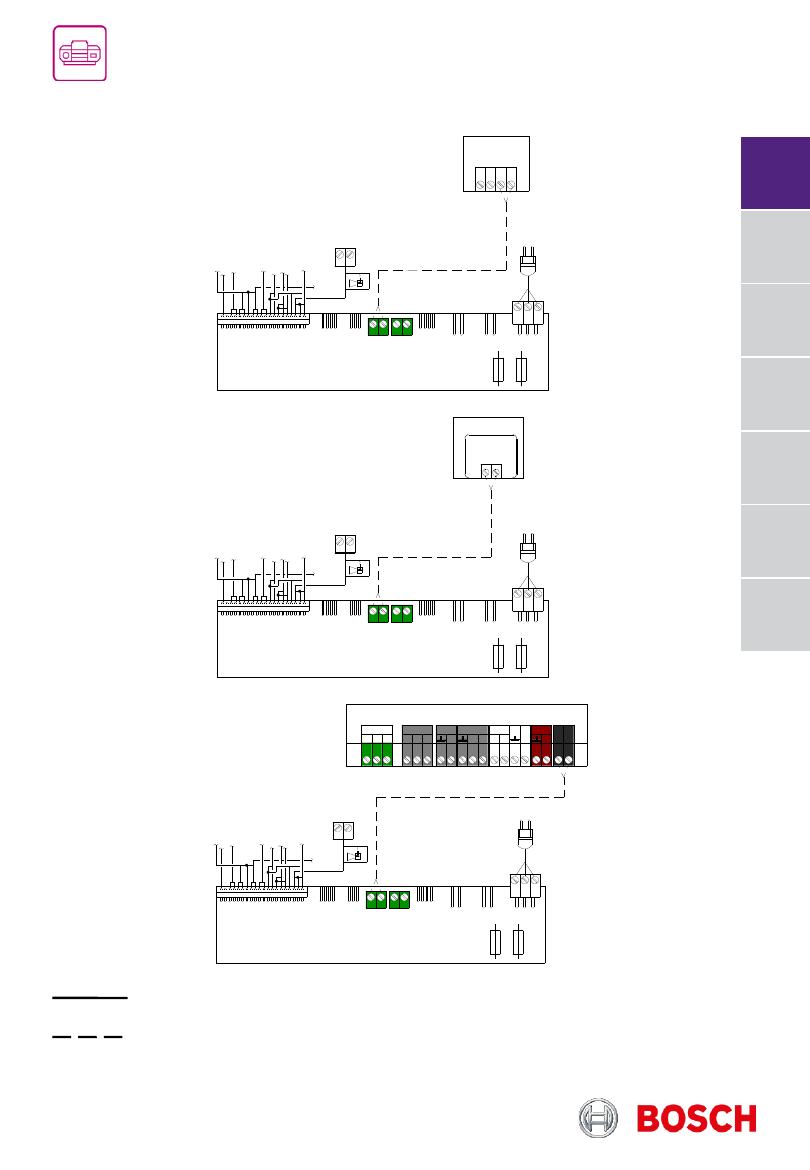

Подключение 230В AC
- 3х1,50 мм

2

для подключения котла

Подключение ≤ 24В DC
- 0,75 мм

2

...1,50 мм

2

до 20 м

- 1,50 мм

2

от 20 до 100 м

107

N PE L

FAN

PUMP

DIAG

EXT

TH

3 WAY

GV

1

,6

А

1

,6

А

GAZ 6000 W

FB

N N 1

2

TR12

GAZ 6000 W

FB

N PE L

FAN

PUMP

DIAG

EXT

TH

3 WAY

GV

1

,6

А

1

,6

А

GAZ 6000 W

FB

CR10

GAZ 6000 W

FB

CR10

N PE L

FAN

PUMP

DIAG

EXT

TH

3 WAY

GV

1

,6

А

1

,6

А

GAZ 6000 W

FB

O

Н З Н Р

Р Е Л Е

Вход/Выход

1

2

3

+ t

o

1-wire

N T C

1

2

А В

Rs465

K

-L

in

e

+

+12-24

В

КО

ТЕ

Л

КО

ТЕ

Л

ZONT BT.2+

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch GAZ 6000 W

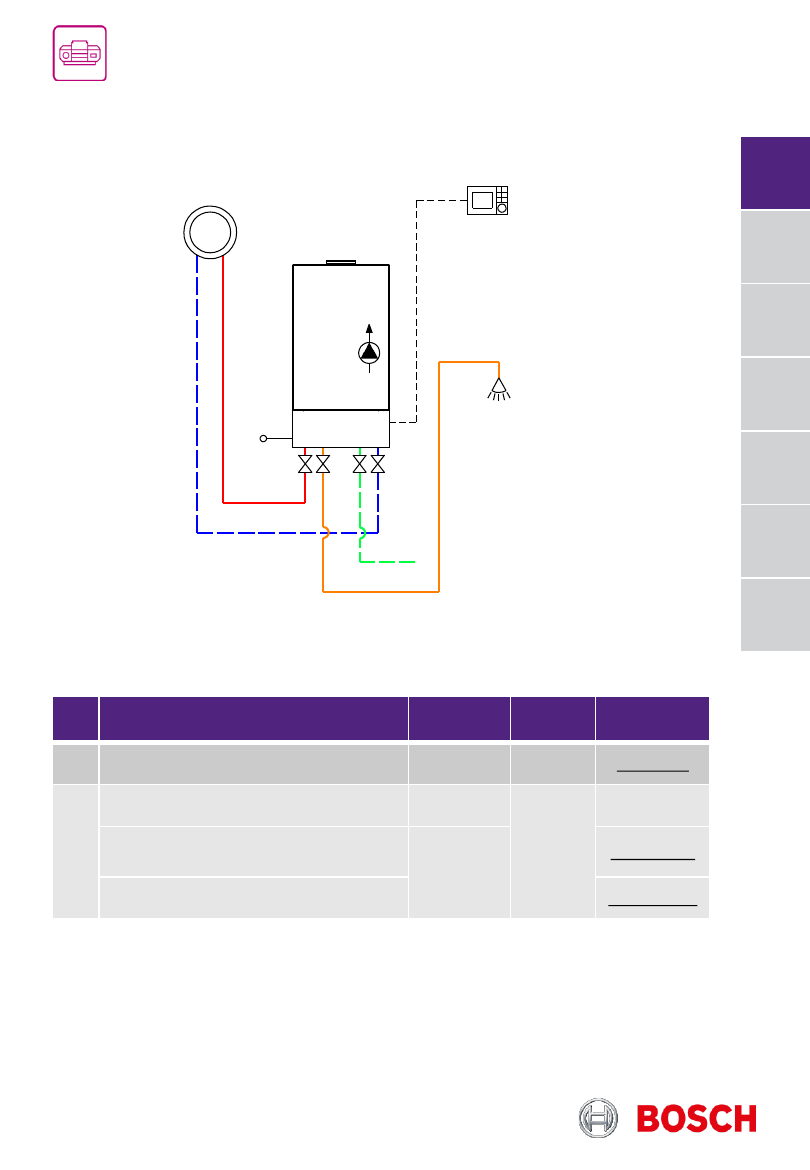

Двухконтурный котёл + 1 отопительный контур без смесителя

ОК 1

230V

PT/CR

HP

ОК 1

PT/CR

HP

№

Наименование

На схеме

Кол-во

Артикул

1

Котел настенный GAZ 6000 W

1 шт.

хххххххххх

2

Регулятор температуры On/Off

PT

1 шт.

-

Регулятор температуры CR10 (Open
Therm)

CR

7738111012

Термостат ZONT BT.2+

ML00005878

108

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы управления
Котёл Bosch GAZ 6000 W

Двухконтурный котёл + 1 отопительный контур без смесителя

Подключение 230В AC
- 3х1,50 мм

2

для подключения котла

Подключение ≤ 24В DC
- 0,75 мм

2

...1,50 мм

2

до 20 м

- 1,50 мм

2

от 20 до 100 м

109

N PE L

FAN

PUMP

DIAG

EXT

TH

3 WAY

GV

1

,6

А

1

,6

А

GAZ 6000 W

N N 1

2

TR12

GAZ 6000 W

N PE L

FAN

PUMP

DIAG

EXT

TH

3 WAY

GV

1

,6

А

1

,6

А

GAZ 6000 W

CR10

GAZ 6000 W

CR10

N PE L

FAN

PUMP

DIAG

EXT

TH

3 WAY

GV

1

,6

А

1

,6

А

GAZ 6000 W

O

Н З Н Р

Р Е Л Е

Вход/Выход

1

2

3

+ t

o

1-wire

N T C

1

2

А В

Rs465

K

-L

in

e

+

+12-24

В

КО

ТЕ

Л

КО

ТЕ

Л

ZONT BT.2+

GAZ 6000 W

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

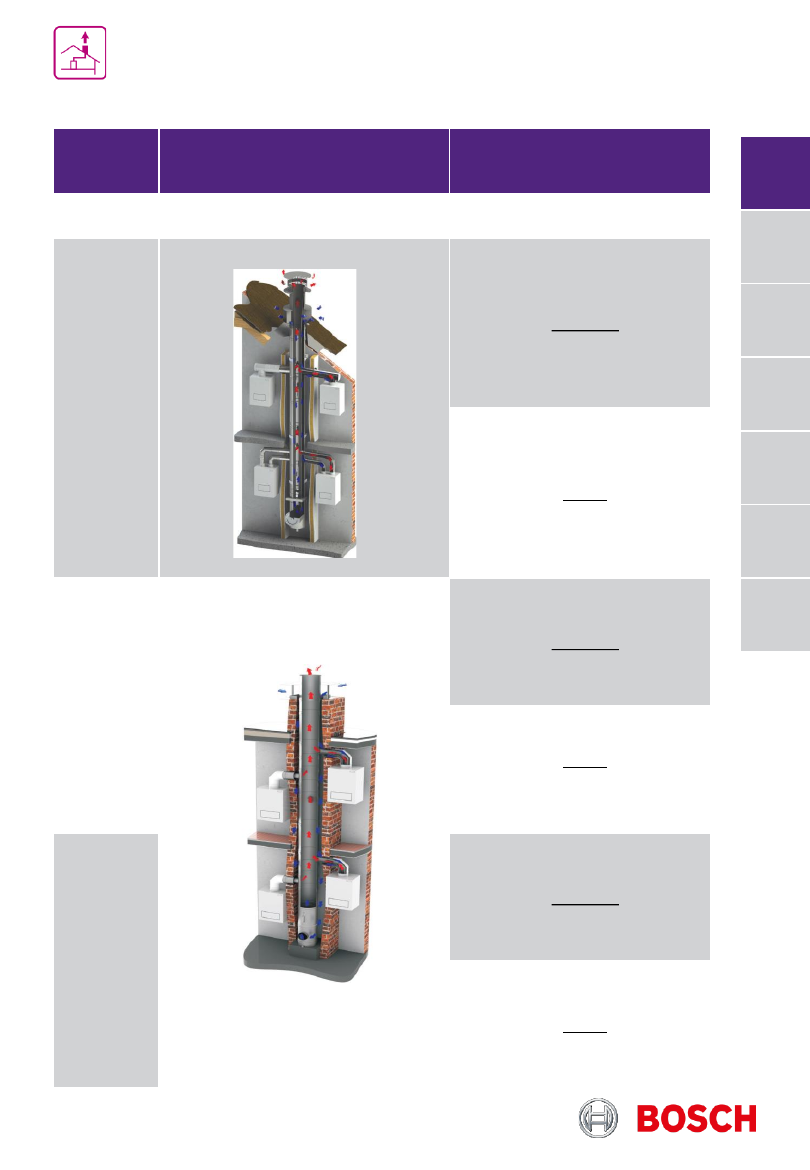

Системы дымоудаления
Котёл Bosch GAZ 6000 W

Схема

Конструкция

Отвод дымовых газов

Коллективное дымоудаление Jeremias

Ко

ак

сиа

л

ьна

я

сис

тема

о

тв

о

д

а

пр

о

д

ук

то

в

сг

о

р

ани

я

C

LV

12/18 кВт

24 кВт

С

ис

тема

о

тв

о

д

а

пр

о

д

ук

то

в

сг

о

р

ани

я

LA

S

12/18 кВт

24 кВт

С

ис

тема

о

тв

о

д

а

пр

о

д

ук

то

в

сг

о

р

ани

я

LA

SDW

12/18 кВт

24 кВт

112

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

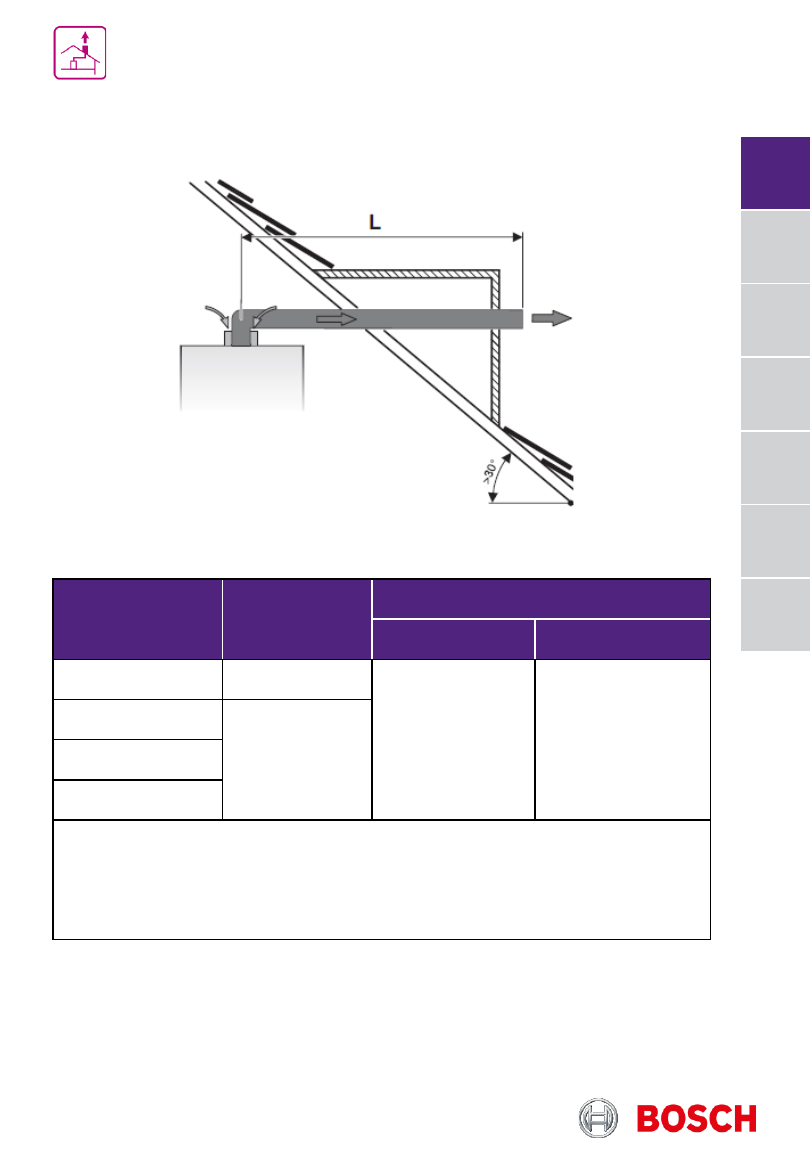

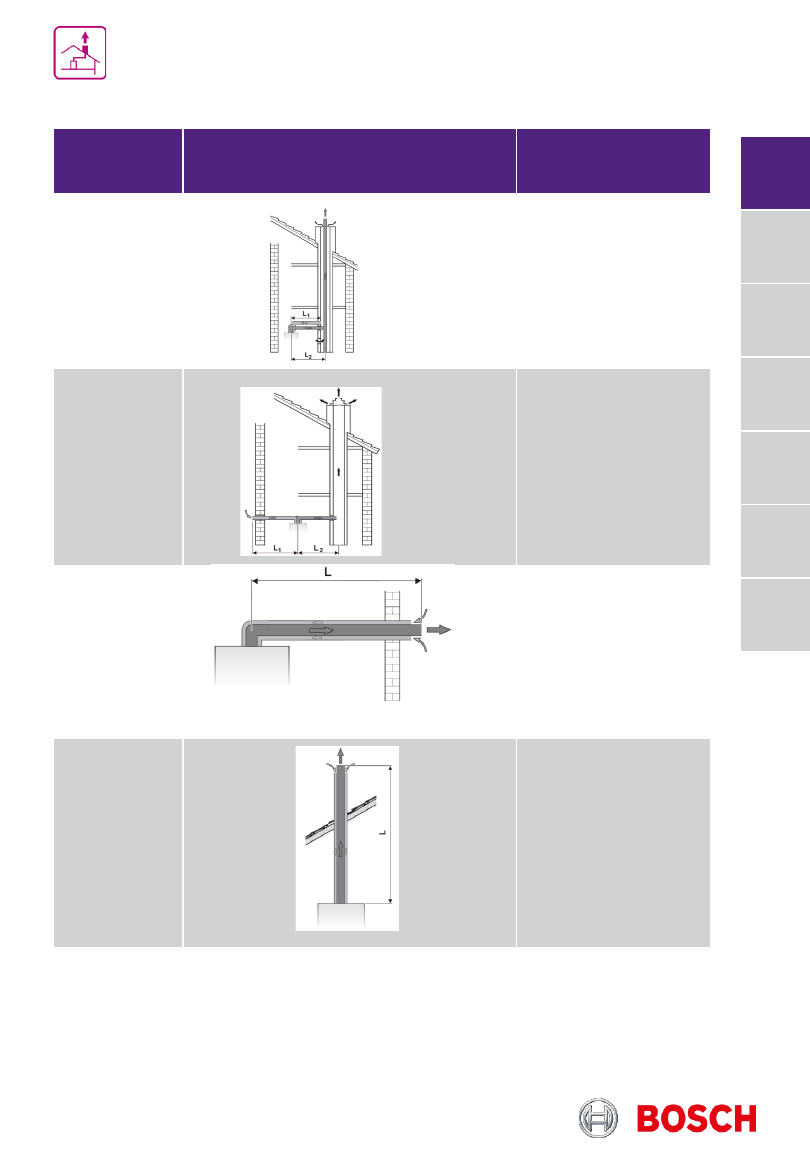

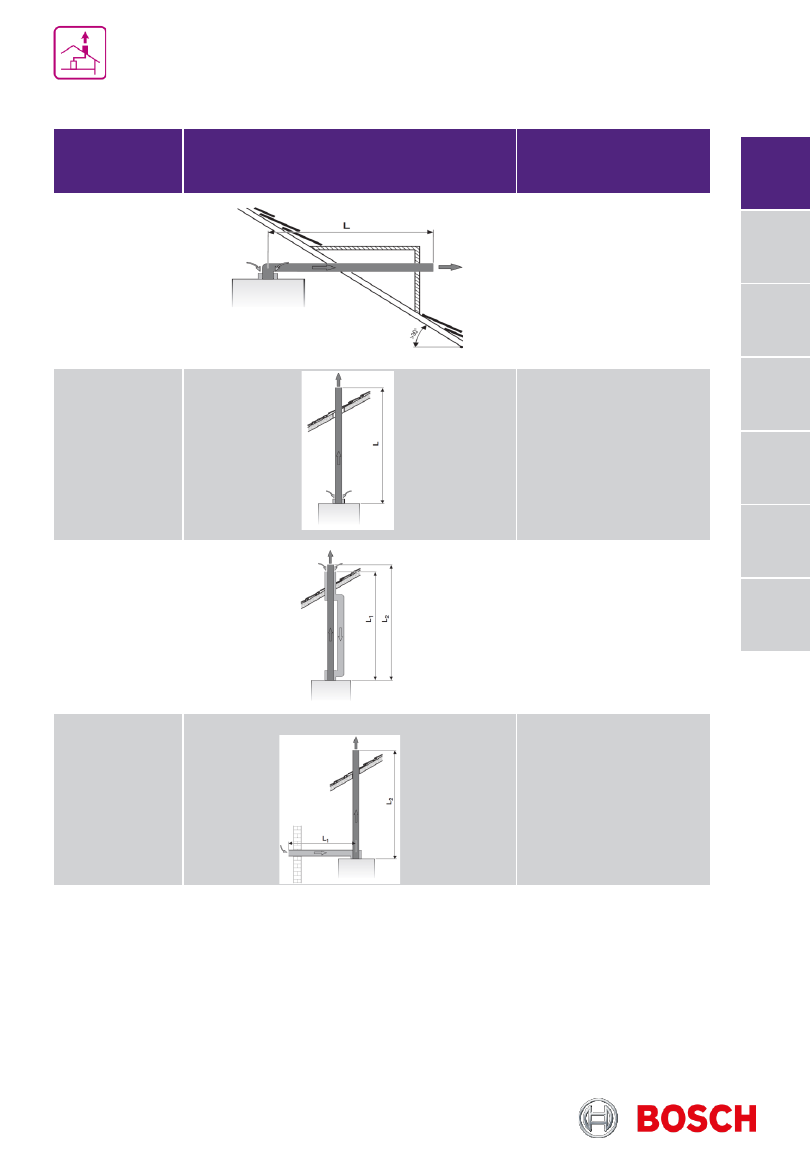

Предельные значения длины дымовой трубы В22 горизонтально

Тип котла

L, м

Эквивалентная длина*

отвод 90°, м

отвод 45°,м

12/18

15

2

1
