Системы дымоудаления
Котёл Bosch GAZ 2000 W

Информация для заказа. LASDW250 для 6 подключений котлов
Bosch GAZ 2000-24

№

Артикул

Наименование

Кол-во

1

DW66 250

Пластина основания напольная с выпуском
конденсата D250 мм

1

2

LAS07DW 250

Элемент DW с перепускным отверстием D250 мм

1

3

DW68 250

Труба 360 мм с лючком ревизии D250 мм

2

4

DW13 250

Труба 1000 мм D250 мм

22

5

DW14 250

Труба 500 мм D250 мм

1

6

DW51 250

Труба 250 мм для измерений и отвода конденсата
D250 мм

1

7

DW21 250

Стеновой хомут D250 мм, отступ 50-150 мм

7

8

LAS15DW 250

Тройник LAS DW 87 град. D250 мм, с концетрическим
входом 60/100

6

9

DW32 250

Устье D250 мм

1

10

DW33 250

Дождевой колпак D250 мм

1

11

ALBI26 250

Уплотнительное кольцо внутр.(силикон) D250 мм

34

82

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 2000 W

Информация для заказа. LASDW300 для 7 подключений котлов
Bosch GAZ 2000-24

№

Артикул

Наименование

Кол-во

1

DW66 300

Пластина основания напольная с выпуском
конденсата D300 мм

1

2

LAS07DW 300

Элемент DW с перепускным отверстием D300 мм

1

3

DW68 300

Труба 360 мм с лючком ревизии D300 мм

2

4

DW13 300

Труба 1000 мм D300 мм

25

5

DW14 300

Труба 500 мм D300 мм

1

6

DW51 300

Труба 250 мм для измерений и отвода конденсата
D300 мм

1

7

DW21 300

Стеновой хомут D300 мм, отступ 50-150 мм

8

8

LAS15DW 300

Тройник LAS DW 87 град. D300 мм, с концетрическим
входом 60/100

7

9

DW32 300

Устье D300 мм

1

10

DW33 300

Дождевой колпак D300 мм

1

11

ALBI26 300

Уплотнительное кольцо внутр.(силикон) D300 мм

38

83

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 2000 W

Информация для заказа. LASDW300 для 8 подключений котлов
Bosch GAZ 2000-24

№

Артикул

Наименование

Кол-во

1

DW66 300

Пластина основания напольная с выпуском
конденсата D300 мм

1

2

LAS07DW 300

Элемент DW с перепускным отверстием D300 мм

1

3

DW68 300

Труба 360 мм с лючком ревизии D300 мм

2

4

DW13 300

Труба 1000 мм D300 мм

28

5

DW14 300

Труба 500 мм D300 мм

1

6

DW51 300

Труба 250 мм для измерений и отвода конденсата
D300 мм

1

7

DW21 300

Стеновой хомут D300 мм, отступ 50-150 мм

9

8

LAS15DW 300

Тройник LAS DW 87 град. D300 мм, с концетрическим
входом 60/100

8

9

DW32 300

Устье D300 мм

1

10

DW33 300

Дождевой колпак D300 мм

1

11

ALBI26 300

Уплотнительное кольцо внутр.(силикон) D300 мм

42

84

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 2000 W

Информация для заказа. LASDW300 для 9 подключений котлов
Bosch GAZ 2000-24

№

Артикул

Наименование

Кол-во

1

DW66 300

Пластина основания напольная с выпуском
конденсата D300 мм

1

2

LAS07DW 300

Элемент DW с перепускным отверстием D300 мм

1

3

DW68 300

Труба 360 мм с лючком ревизии D300 мм

2

4

DW13 300

Труба 1000 мм D300 мм

31

5

DW14 300

Труба 500 мм D300 мм

1

6

DW51 300

Труба 250 мм для измерений и отвода конденсата
D300 мм

1

7

DW21 300

Стеновой хомут D300 мм, отступ 50-150 мм

10

8

LAS15DW 300

Тройник LAS DW 87 град. D300 мм, с концетрическим
входом 60/100

9

9

DW32 300

Устье D300 мм

1

10

DW33 300

Дождевой колпак D300 мм

1

11

ALBI26 300

Уплотнительное кольцо внутр.(силикон) D300 мм

46

85

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 2000 W

Информация для заказа. LASDW350 для 10 подключений котлов
Bosch GAZ 2000-24

№

Артикул

Наименование

Кол-во

1

DW66 350

Пластина основания напольная с выпуском
конденсата D350 мм

1

2

LAS07DW 350

Элемент DW с перепускным отверстием D350 мм

1

3

DW68 350

Труба 360 мм с лючком ревизии D350 мм

2

4

DW13 350

Труба 1000 мм D350 мм

34

5

DW14 350

Труба 500 мм D350 мм

1

6

DW51 350

Труба 250 мм для измерений и отвода конденсата
D350 мм

1

7

DW21 350

Стеновой хомут D350 мм, отступ 50-150 мм

11

8

LAS15DW 350

Тройник LAS DW 87 град. D350 мм, с концетрическим
входом 60/100

10

9

DW32 350

Устье D350 мм

1

10

DW33 350

Дождевой колпак D350 мм

1

11

ALBI26 350

Уплотнительное кольцо внутр.(силикон) D350 мм

50

86

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Котёл Bosch GAZ 2000 W

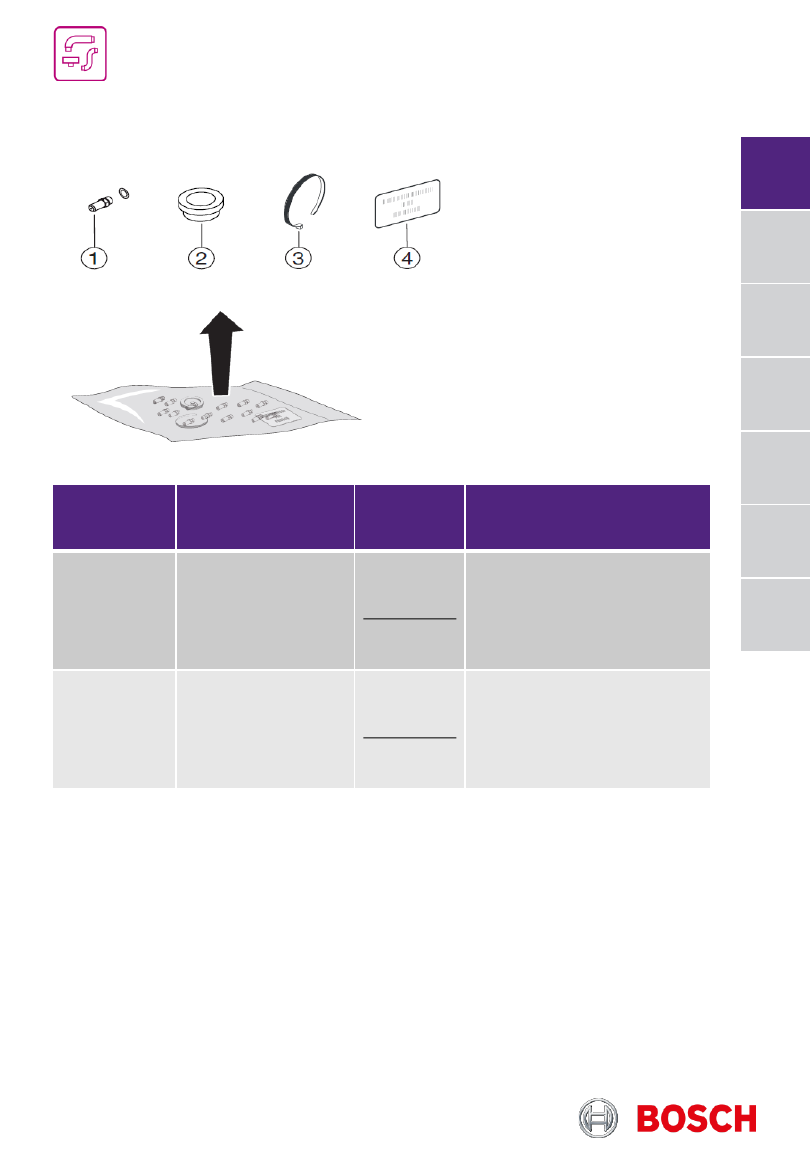

Комплекты перенастройки на сжиженный газ

Тип котла

Название

комплекта

Артикул

Комплект поставки

12/18C

(7736901451RU)

Переход нa газ 3B/P для
Bosch WBN6000
(500,5700,7100,8200):
Buderus U072
мощностью 12 и 18 кВт

87376010800

1. форсунки (85) - 14 шт. ;
2. прокладка для газового блока;
3. в комплект не входит;
4. информационная табличка

24C

(7736900998RU)

Переход нa газ 3B/P для
Bosch WBN6000-24C/H
(5500,5700,7100,8200):
Buderus U072-24/24K

87376010810

1. форсунки (79) -14 шт.;
2. прокладка для газового блока;
3. в комплект не входит;
4. информационная табличка

87

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

88

Общие данные

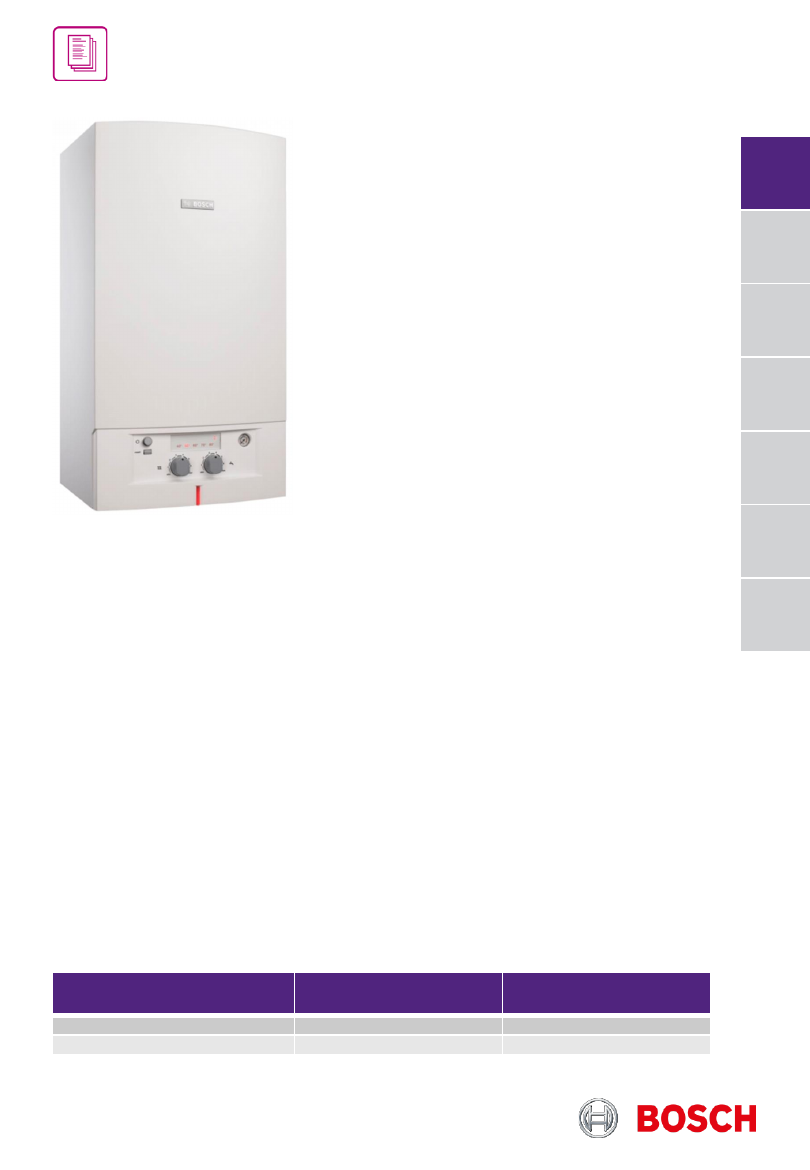

Котёл Bosch GAZ 4000 W

Комплект поставки:

1) Настенный газовый котёл
2) Крепёжный материал
3) Комплект документации
4) Ручки-регуляторы
5) Кран подпитки (только  ZWA)

Описание

•

ZWA 24-2K - двухконтурный котел с открытой камерой сгорания для отопления и
приготовления горячей воды, работающий по проточному принципу;

•

ZSA 24-2K - одноконтурный котел с открытой камерой сгорания для отопления и
приготовления горячей воды с насосом отопительного контура и 3-ходовым клапаном
для подключения бойлера косвенного нагрева;

•

Возможно подключение комнатного термостата on/off;

•

Возможность перехода на работу на сжиженном газе ;

•

Медный теплообменник, не содержащий сплавов олова/свинца;

•

Медный битермический теплообменник уникальной формы в котлах ZWA препятствует
активному образованию накипи;

•

Дисплей с интуитивно понятным интерфейсом обеспечивает легкую настройку
температуры отопления и ГВС;

•

Уровень шума – 38 дБ;

•

Ограничитель температуры, защищающий теплообменник от перегрева;

•

Ионизационный электрод контроля пламени;

•

Датчик герметичности газовой арматуры;

•

Встроенный трехступенчатый циркуляционный насос;

•

Срок службы – 15 лет

Модель котла

Артикул для рынка

России

Артикул для рынка

Казахстана

ZSA 24 - 2 K

7736901490

-

ZWA 24 - 2 K

7736901489

-

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

89

Полезная информация

№

Ссылка

Документация

1

Сертификат

2

Инструкция по монтажу (технический паспорт)

3

Инструкция по эксплуатации

4

Гарантийный талон (RU)

5

Каталог запасных частей (RU)

6

Определение даты изготовления

Общие данные
Котёл Bosch GAZ 4000 W

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

90

TH2

TH1

N

L

N

1

,6

А

1

,6

А

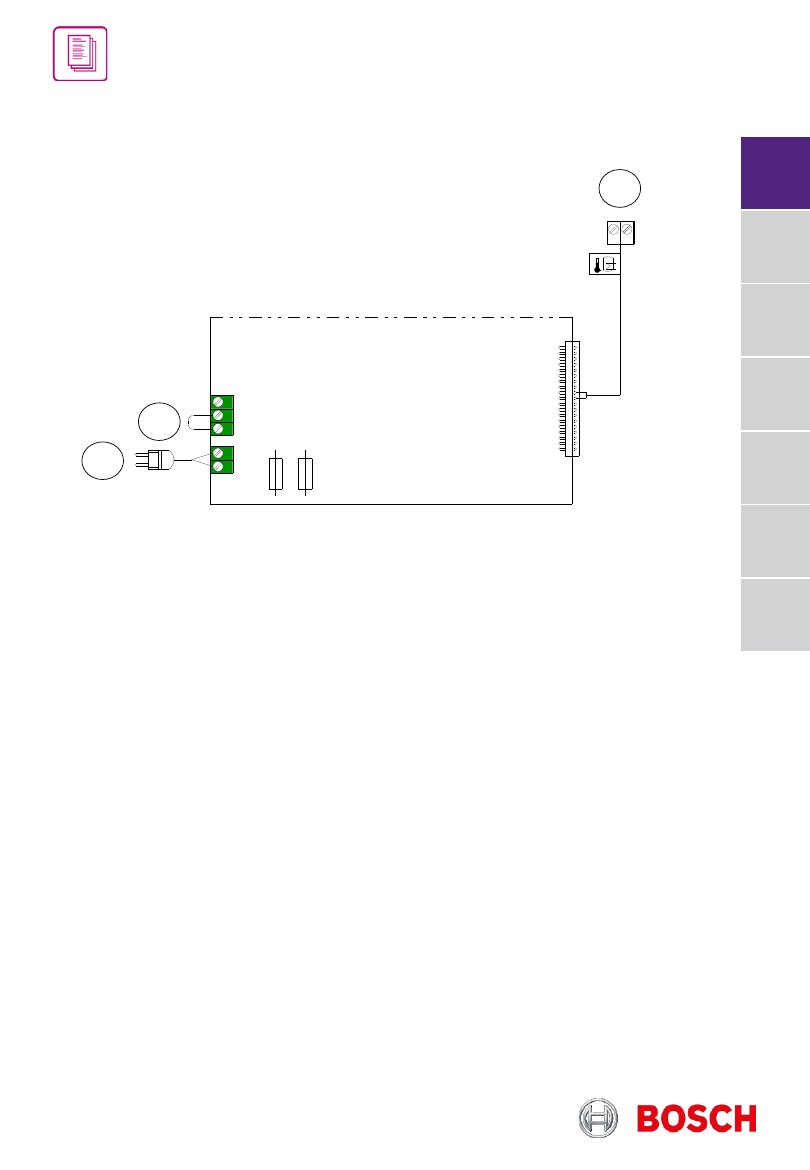

Клеммная колодка для внешнего дополнительного оборудования

1

2

3

Общие данные
Котёл Bosch GAZ 4000 W

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

91

Технические характеристики
Котёл Bosch GAZ 4000 W

ZWA 24-2K

ZSA 24-2K

Теплопроизводительность, кВт:

на отопление

7,8-22

на ГВС

22

Размеры (ВхШхГ), мм

715х400x355

Вес, кг

33

32

Диаметр дымохода, мм

130

Присоединительные размеры:

газ

НР ¾"

отопление

НР ¾"

ГВС

НР ½"

Расход газа:

Природный газ H (Hi(15 °C) = 9,5 кВтч/м3), м3/ч:

в режиме отопления

2,52

в режиме ГВС

2,52

Сжиженный газ (Hi = 12,9 кВтч/кг), кг/ч:

в режиме отопления

1,88

в режиме ГВС

1,88

Потребление
электрической
мощности, Вт

130

Уровень шума, дБ(A)

≤ 38

Артикул для рынка
России

7736901489

7736901490

Артикул для рынка
Казахстана

-

-

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

92

Системы управления
Котёл Bosch GAZ 4000 W

Наименование

Схемы подключения

Одноконтурный котёл + 1 отопительный контур без
смесителя + бак-водонагреватель

Двухконтурный котёл + 1 отопительный контур без
смесителя

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

93

Системы управления
Котёл Bosch GAZ 4000 W

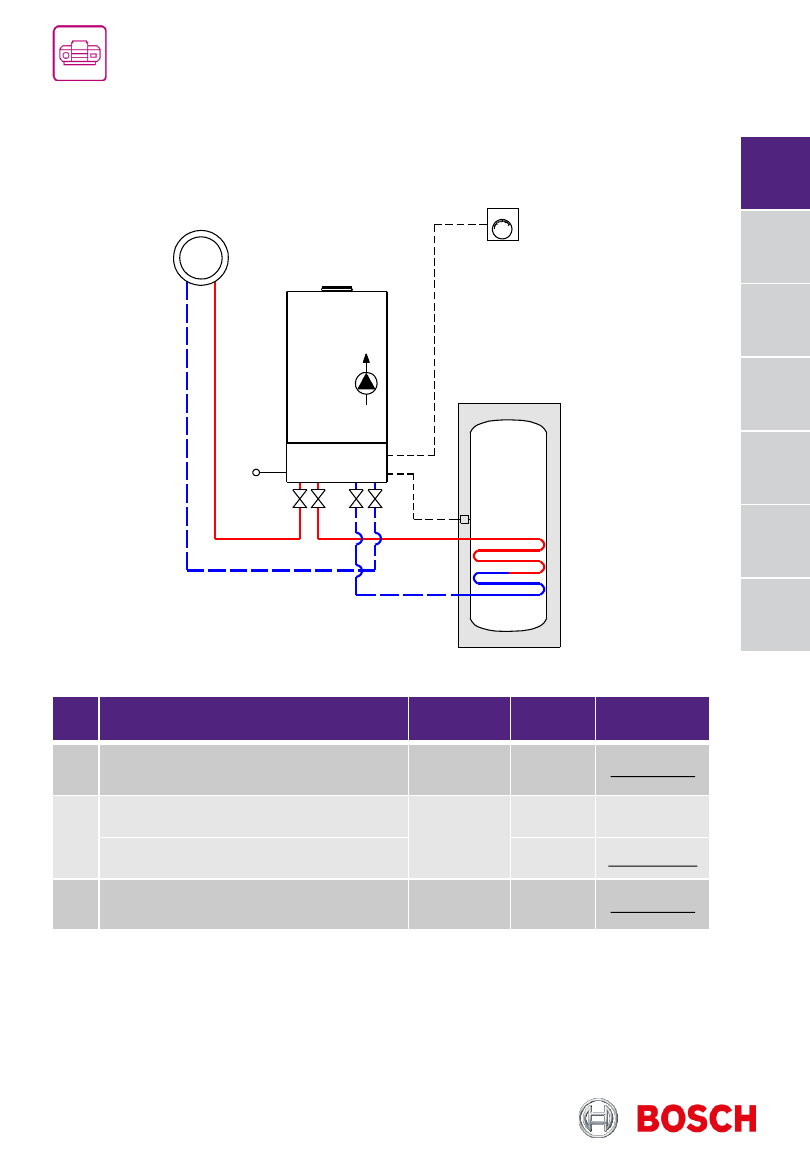

Одноконтурный котёл + 1 отопительный контур без смесителя + бак-
водонагреватель

№

Наименование

На схеме

Кол-во

Артикул

1

Котел настенный газовый
ZSA 24 - 2 K (22 kW)

1 шт.

7736901490

2

Регулятор температуры On/Off

PT

1 шт.

-

Термостат ZONT BT 2+

1 шт.

ML00005878

3

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD 6.0 6000
12K (комплект)

FB

1 шт.

7735502289

ОК 1

FB

230V

PT

HP

ОК 1

FB

PT

HP

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

94

Системы управления
Котёл Bosch GAZ 4000 W

Одноконтурный котёл + 1 отопительный контур без смесителя + бак-
водонагреватель

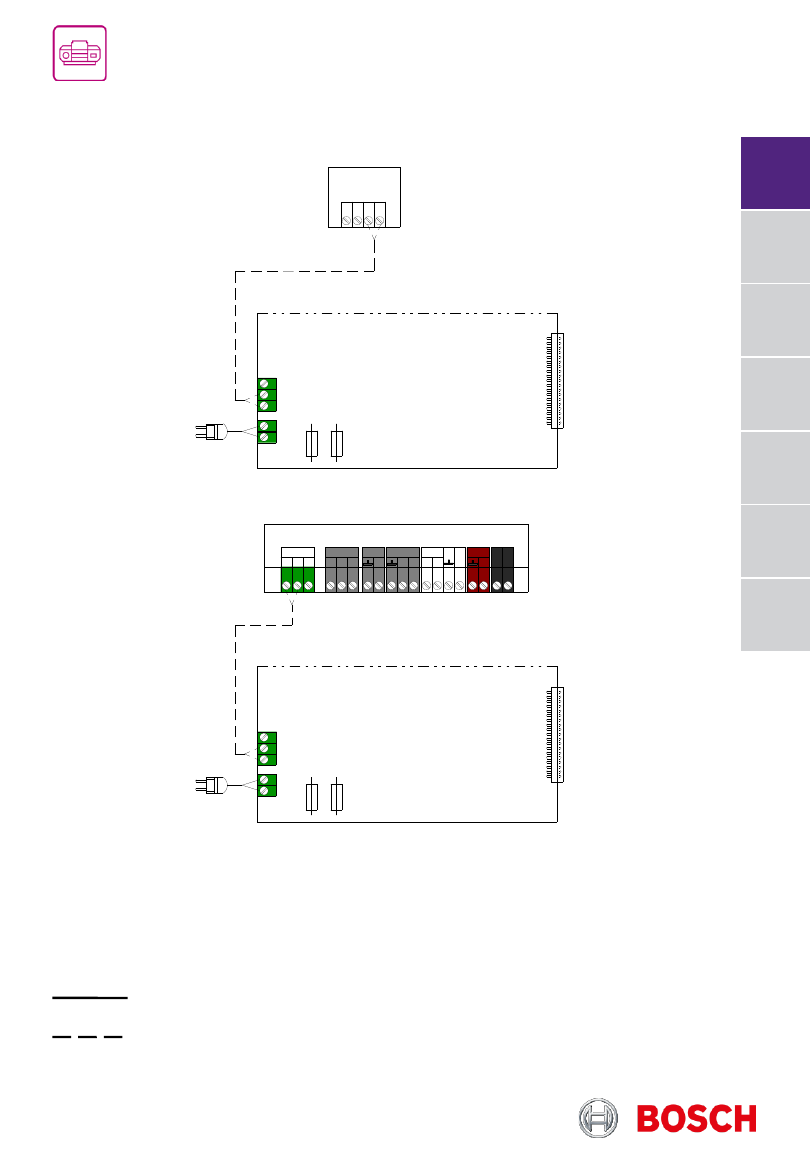

Подключение 230В AC
- 3х1,50 мм

2

для подключения котла

Подключение ≤ 24В DC
- 0,75 мм

2

...1,50 мм

2

до 20 м

- 1,50 мм

2

от 20 до 100 м

TH2

TH1

N

L

N

1

,6

А

1

,6

А

FB

N N 1

2

TR12

TH2

TH1

N

L

N

1

,6

А

1

,6

А

FB

O

Н З Н Р

Р Е Л Е

Вход/Выход

1

2

3

+ t

o

1-wire

N T C

1

2

А В

Rs465

K

-L

in

e

+

+12-24

В

КО

ТЕ

Л

КО

ТЕ

Л

ZONT BT.2+

FB

FB

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

95

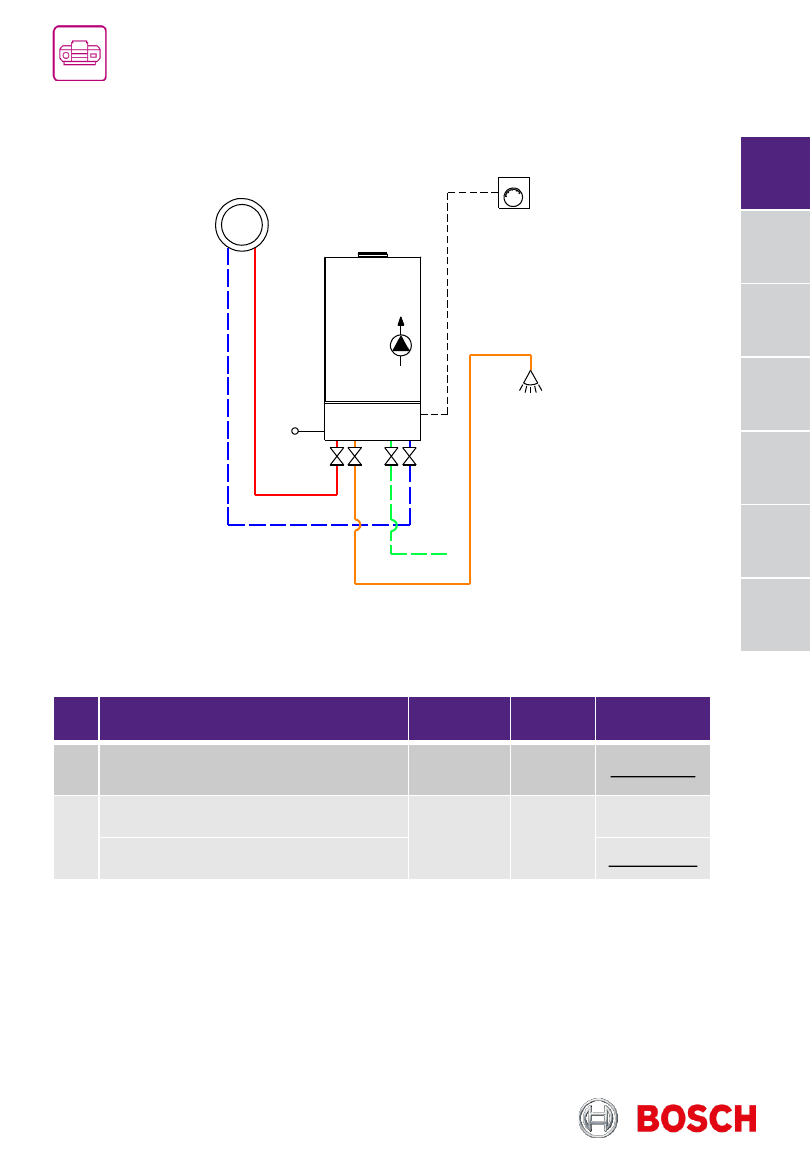

Двухконтурный котёл + 1 отопительный контур без смесителя

ОК 1

230V

PT

HP

ОК 1

PT

HP

№

Наименование

На схеме

Кол-во

Артикул

1

Котел настенный газовый
ZWA 24 - 2 K (22 kW)

1 шт.

7736901489

2

Регулятор температуры On/Off

PT

1 шт.

-

Термостат ZONT BT 2+

ML00005878

Системы управления
Котёл Bosch GAZ 4000 W

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

96

Системы управления
Котёл Bosch GAZ 4000 W

Двухконтурный котёл + 1 отопительный контур без смесителя

Подключение 230В AC
- 3х1,50 мм

2

для подключения котла

Подключение ≤ 24В DC
- 0,75 мм

2

...1,50 мм

2

до 20 м

- 1,50 мм

2

от 20 до 100 м

TH2

TH1

N

L

N

1

,6

А

1

,6

А

N N 1

2

TR12

TH2

TH1

N

L

N

1

,6

А

1

,6

А

O

Н З Н Р

Р Е Л Е

Вход/Выход

1

2

3

+ t

o

1-wire

N T C

1

2

А В

Rs465

K

-L

in

e

+

+12-24

В

КО

ТЕ

Л

КО

ТЕ

Л

ZONT BT.2+

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

97

Комплектующие
Котёл Bosch GAZ 4000 W

Информация для заказа

№

Наименование

Артикул

1

Бак-водонагреватель

выбрать нужное

2

Комплект перенастройки 23>>31 ZSA 24–2K/A, ZWA 24–2K/A

87160126100

3

Сливная воронка

7719000763

4

Незамерзающая жидкость Антифроген N (канистра 22,3 кг),
концентрат

A3632bx

Каталог отопительного оборудования 2023
