Rexroth Базовые механические элементы 9.0. Каталог - часть 18
Ȼɟɪɝ ȺȻ bergab@ya.ru Ɍɟɥ.(495)-228-06-21,ɮɚɤɫ (495) 223-3071
Bosch Rexroth AG
MGE
5 17
Двери / Usi / Doors
Эластичный упор
Opritor elastic
Bumper
00111090
1
Эластичные упоры устанавливаются
2
на дверях, заслонках, крышках, и
предназначены для смягчения ударов
и снижения шума.
3
Материал: резина, твердость 55° по Шору
А
4
Opritoarele elastice sunt folosite la usi,
LE 10
LE 10
5
clapete si capace pentru atenuarea
3 842 510463
3 842510465
impactului si micsorarea zgomotului.
6
Material: cauciuc, duritate 55° Shore A.
7
Bumpers are used on doors, flaps
and covers for softening impact and
deadening noise.
8
Material: rubber, 55° shore hardness A.
9
LE 10
3 842510167
10
11
12
13
14
15
16
17
Ȼɟɪɝ ȺȻ bergab@ya.ru Ɍɟɥ.(495)-228-06-21,ɮɚɤɫ (495) 223-3071
5 18
MGE
Bosch Rexroth AG
Двери / Usi / Doors
Профильная ручка
Profil mâner
Handle bar
00111091
Профильными ручками могут
оснащаться крышки или выдвижные
ящики и т.п.
Материал: алюминий
Profilul mâner este utilizat pentru
pasarele sau sertare.
LE 1 x L = … mm
Material: aluminiu.
3 842 990 111 / …
50 mm ≤ L ≤ 3000 mm
The handle bar can be used for hoods or
LE 1 x L = 3000 mm
drawers, etc.
3 842 500 287
Material: aluminium.
Ȼɟɪɝ ȺȻ bergab@ya.ru Ɍɟɥ.(495)-228-06-21,ɮɚɤɫ (495) 223-3071
Bosch Rexroth AG
MGE
5 19
Двери / Usi / Doors
Магнитная защелка
Sistem de închidere cu magnet
Magnet catch
6
8
10
00111092
1
6
Магнитные защелки предотвращают
2
дребезжание или случайное открытие
дверей или заслонок. Удерживающее
A
усилие: А=20 N, В=40 N.
3
Материал А: белый полипропилен,
оцинкованная сталь
4
Материал В: черный полиамид,
оцинкованная сталь
15
5,5
ø3,6
1,5
5
8
14
Magnetul previne lovirea sau
19
deschiderea neintentionată a usilor si
6
clapetelor. Forta de retinere:
A = 20 N, B = 40 N.
+ 2x
DIN 912
7
M3x8
Material A: PP alb, otel galvanizat.
+ 2x
DIN 125
Material B: PA negru, otel galvanizat.
A3,2
8
The magnet catch prevents doors and
flaps banging or being opened unin
9
ø4,2
M3
tentionally.
Retention force:
14
7,5
A = 20N, B = 40 N.
20
15
10
00109610
A, material: white PP, galvanized steel
B, material: black PA, galvanized steel
11
LE 1
A
3 842 518 740
12
8
10
13
14
15
16
17
LE 1
B
3 842 516 165
Ȼɟɪɝ ȺȻ bergab@ya.ru Ɍɟɥ.(495)-228-06-21,ɮɚɤɫ (495) 223-3071
5 20
MGE
Bosch Rexroth AG
Двери / Usi / Doors
Двойной шариковый фиксатор
Zăvor cu două bile
Double ball stop latch
10
00111085
Для стопорения дверей из профиль
ных рам и для перекрытия дверных
зазоров.
Материал: черный анодированный
алюминий
Pentru retinerea usilor din profile de
aluminiu si umplerea niselor.
Material: aluminiu eloxat negru
For stopping doors made of profile
frames and for bridging doors gaps.
Material: aluminium, black anodised
00110923
10
10
10
10
10
10
40
45
50
11,5
2,5
+ 4x
DIN 7991
M4x16
10
4,5
12
30 - 55
18
2
80
4,5
00110927
LE 1
3 842 530 241
Ȼɟɪɝ ȺȻ bergab@ya.ru Ɍɟɥ.(495)-228-06-21,ɮɚɤɫ (495) 223-3071
Bosch Rexroth AG
MGE
5 21
Двери / Usi / Doors
Шариковая защелка
Zăvor cu bile
Ball catch
6
8
10
Clean
ESD
Room
00111093
1
Универсальная шариковая защелка
2
для заслонок, раздвижных и поворот
ных дверей с рамками и без них.
3
Материал: проводящий черный полиамид
4
Balama cu bile universală pentru
clapete, usi glisante si batante cu sau
fără ramă.
5
Material: PA negru, conductiv
6
Universal ball catches for flaps, sliding
and swing doors with and without
7
frames.
Material: PA, black, conductive
6
6
8
20
8
8
9
30
10
10
40
10
10
10
45
11
12
13
14
LE 1
3 842 524 986
15
DIN 912
…
DIN 9021
…
LE 10
16
6
6
M4x12 (4x)
A4,3 (4x)
3 842 523 220
6
8
M4x12 (2x)
A4,3 (2x)
3 842 523 220
17
M4x14 (2x)
A4,3 (2x)
3 842 501 773
8
8
M4x14 (4x)
A4,3 (4x)
3 842 501 773
8
10
M4x14 (2x)
A4,3 (2x)
3 842 501 773
M5x20 (2x)
A5,3 (2x)
3 842 315 109
10
10
M5x20 (4x)
A5,3 (4x)
3 842 315 109
Ȼɟɪɝ ȺȻ bergab@ya.ru Ɍɟɥ.(495)-228-06-21,ɮɚɤɫ (495) 223-3071
5 22
MGE
Bosch Rexroth AG
Двери / Usi / Doors
Замок для поворотных и раздвижных
дверей
Zăvor pentru usi batante si usi glisante
Lock for swing doors and sliding doors
8
10
00111094
Может устанавливаться без обработки
R
5
L
5
профиля. Для дверей, которые могут
P
P
P
открываться влево или вправо.
P
А: Разные системы замыкания
В: Одинаковые системы замыкания
(унифицированные)
С: Двухходовый замок
00109617
Материал корпуса: литой под давлением
алюминий
Материал дверной ручки: черный
полиамид
00109618
Pot fi montate fără modificări asupra
profilului. Pentru usi care se deschid pe
stânga sau pe dreapta.
A: Sistem de închidere diferit
B: Sistem de închidere uniform
A, B
C
C: Sistem de închidere cu două căi
Material carcasă: aluminiu turnat sub
presiune
37
25
Material mâner: PA negru
37
25
Can be mounted without profile work.
For doors which open to the left or right.
A: Different lock
B: Uniform lock
95
C: Two way lock
95
Housing material: diecast aluminium
+ 1x
+ 1x
Door handle material: PA, black
152,5
ISO 4032 - M6
+ 3x
+ 1x
DIN9021 - A6,6
8
ISO 4032 - M6
10
DIN9021 - A6,6
+ 2x
DIN 912
+ 2x
DIN 912
8
M6x30
M6x30
10
8
8
10
10
00109616
00109615
P
LE 1
P
LE 1
A 30/30
3 842 525 821
C 30/30
3 842 525 823
45/45
45/45
B 30/30
3 842 525 822
45/45
Ȼɟɪɝ ȺȻ bergab@ya.ru Ɍɟɥ.(495)-228-06-21,ɮɚɤɫ (495) 223-3071
Bosch Rexroth AG
MGE
5 23
Двери / Usi / Doors
8
00111096
1
Переходная панель
2
для дверного замка
Для установки дверных замков
(
5 22) на защитных рамках EcoSafe
3
(
6 6).
Материал: оцинкованная сталь
4
Panou de adaptare pentru zăvor
5
Pentru montajul zăvoarelor (
5 22) la
ramele de protectie EcoSafe (
6 6).
6
Material: otel galvanizat
7
Adapter panel for lock
For fitting locks (
5 22) to EcoSafe
protective frames (
6
6).
+ 2x
DIN 7991- M6x10
8
8
Material: galvanized steel
9
+ 2x
DIN 7991- M6x30
10
ISO 4032 - M6
11
3
12
13
ø5,5
20
14
33
00109619
15
16
17
LE 1
3 842 523 243
Ȼɟɪɝ ȺȻ bergab@ya.ru Ɍɟɥ.(495)-228-06-21,ɮɚɤɫ (495) 223-3071
5 24
MGE
Bosch Rexroth AG
Двери / Usi / Doors
Дверной замок
Zăvor pentru usi glisante
Lock
8
10
00111095
Дверной замок для защитного ограж
дения EcoSafe (
6 3) с 3 ключами.
Для дверей, которые открываются
влево или вправо.
А: Стандартная система замыкания,
случайная выборка из 150 разных
типов
В: Одинаковые системы замыкания
(унифицированные)
С: Универсальный ключ, который
подходит для всех версий
Материал: цинковое литье под давлением
10
Zăvor pentru sistemul de garduri de
25
6,4
protectie EcoSafe (
6 3) cu 3 chei.
Pentru usi ce se deschid pe stânga sau
pe dreapta.
A: Zăvor standard, selectie aleatoare
din 150 de variante.
B: Zăvor uniform (unic)
C: Cheie universală care se potriveste la
+ 2x
DIN 912
toate versiunile.
M6x22
8
Material: zinc turnat sub presiune
+ 1x
DIN 914
Lock for the EcoSafe protective fence
M6x10
system (
6 3) with 3 keys. For doors
22
30
6
which open to the left or right.
A: Standard lock, random selection
8
from 150 different types.
B: Uniform lock
C: Universal key which fits all versions.
Material: diecast zinc
00109621
LE 1
A
3 842 522 479
B
3 842523320
C
3 842523315
Ȼɟɪɝ ȺȻ bergab@ya.ru Ɍɟɥ.(495)-228-06-21,ɮɚɤɫ (495) 223-3071
Bosch Rexroth AG
MGE
5 25
Двери / Usi / Doors
Замок для раздвижных дверей
Zăvor
Lock for sliding doors
8
10
00111097
1
Замок для раздвижных дверей
2
EcoSafe (
6 10). Для дверей, кото
рые открываются влево или вправо.
А: Разные системы замыкания
3
В: Одинаковые системы замыкания
(унифицированные)
4
Материал корпуса: литой под давлением
алюминий
Дверная ручка: черный полиамид
5
Zăvor pentru usi glisante EcoSafe
6
(
6 10). Pentru usi ce se deschid pe
stânga sau pe dreapta.
A : Sistem de închidere diferit
7
B : Sistem de închidere uniform
Material carcasă: aluminiu turnat sub
8
presiune
Material mâner: PA negru
9
Lock for EcoSafe sliding doors
(
6 10). For doors which open to the
10
left or right.
A: Different lock
B: Uniform lock
11
Housing material: diecast aluminium
Door handle material: PA, black
12
13
14
15
16
17
LE 1
LE 1
A
3 842 525 946
B
3 842525947
Ȼɟɪɝ ȺȻ bergab@ya.ru Ɍɟɥ.(495)-228-06-21,ɮɚɤɫ (495) 223-3071

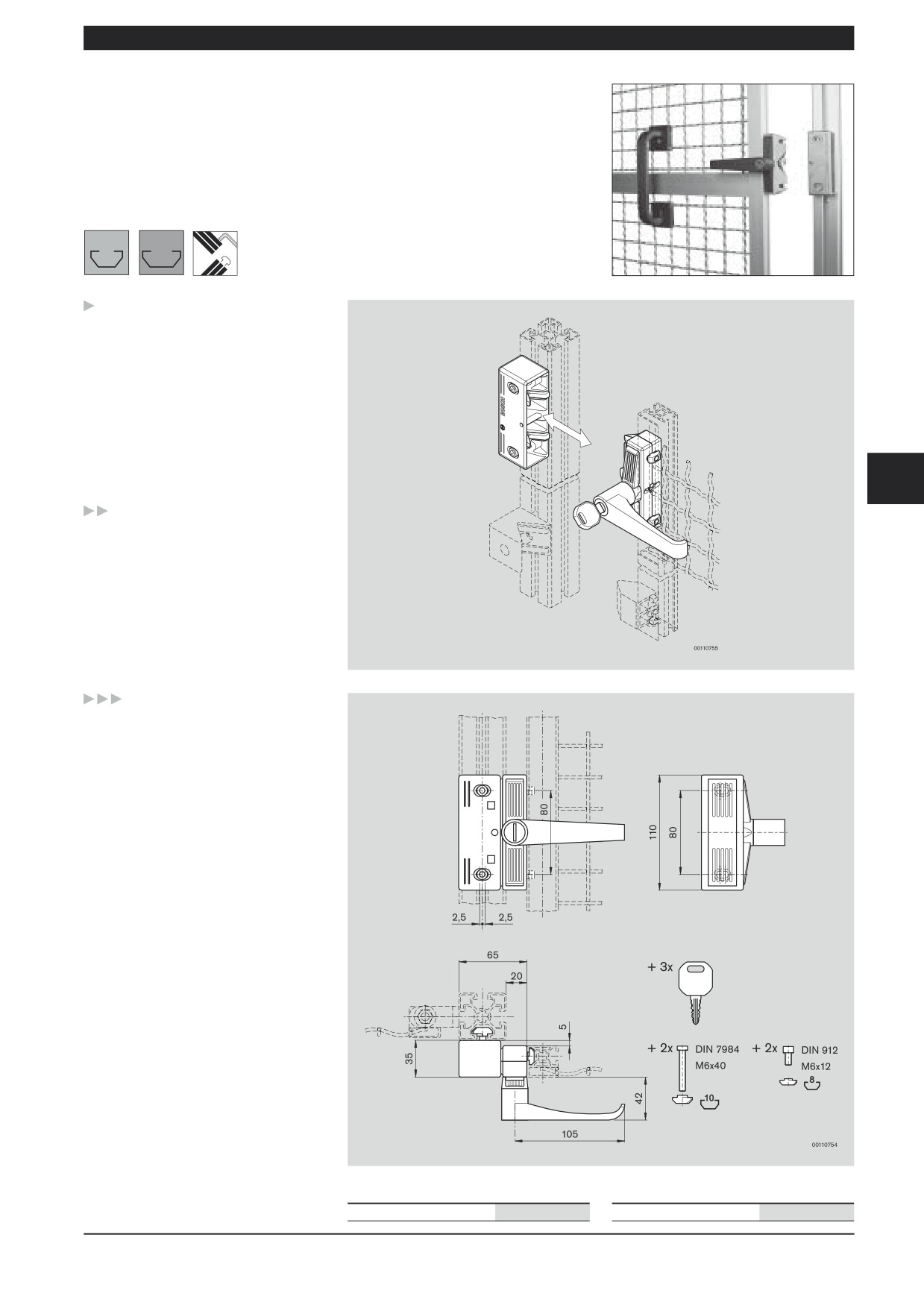

5 26
MGE
Bosch Rexroth AG
Двери / Usi / Doors
Дверной замок
Zăvor
Lock
10
00111098
Прочный дверной замок для повышен
A
B
ных нагрузок, для установки в
профилях 45х45 или большего
размера.
Материал А: оцинкованная сталь
Материал В, С: легкий сплав
D: имеющийся в продаже стандартный
профильный цилиндр
81
Zăvor robust rezistent la solicitări mari,
pentru montaj pe profile de aluminiu
+ 8x
DIN 7991
40
24
M5x20
45x45 sau mai mari.
10
+ 2x
DIN 7991
2x
Material A: otel galvanizat
M5x12
+ 8x
DIN 7983
Material B, C: aliaj usor
10
D: profil cilindric obisnuit
4,8x16
00109625
00109623
Sturdy lock for withstanding high
stresses, for installing in profiles size
45x45 or larger.
A, material: galvanized steel
B, C, material: light alloy
D: Normal retail profile cylinder
LE 1
LE 1
A
3 842 510630
B
3 842 510633
C
7
37
7
P1
P2
14
22
150
P1
P1
P2
P2
+ 8x
DIN 7991
M5x20
10
2x
20
+ 8x
DIN 7983
4,8x16
00109624
9
ø3,8
20,2
LE 1
00109627
C
3 842 510632
