Шарнирные соединения / Articulatii / Joints

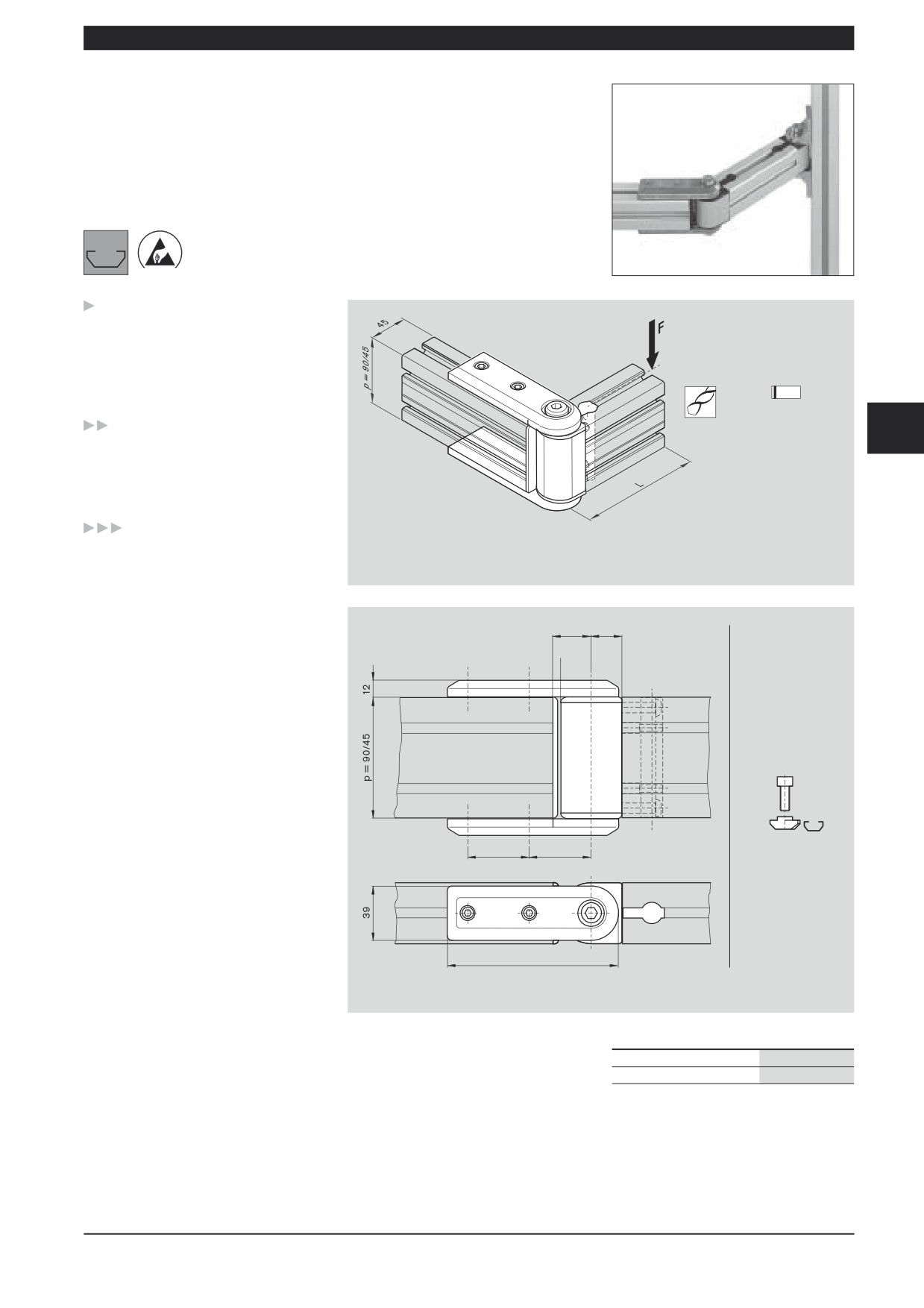

Шарнирное соединение подвижной консоли
Articulatie pentru brat de sustinere
Supporting arm joint
10
ESD
00111598
1
Поворотная опора для поддержания
2
подвижной консоли.
Материал: цинковое литье под давлени
3
ем, колпачок: черный полиамид
D17V
4
Suport pivotant pentru brat de sustinere.
Material: zinc turnat sub presiune,
5
Capac: PA negru
p = 90: Mmax = F x L = 150 Nm
6
p = 45: Mmax = F x L = 50 Nm
Swivel bearing for supporting arms.
00109562
Material: diecast zinc, Cap: black PA
7
27,5
22,5
8
22
9
10
+ 4x
DIN 912
11
M6x16
10
12
45
46
13
14
125
00109561
15
p
LE 1
16
90
3 842 521 262
45
3 842 521 263
17
Ȼɟɪɝ ȺȻ bergab@ya.ru Ɍɟɥ.(495)-228-06-21,ɮɚɤɫ (495) 223-3071
4 10
MGE
Bosch Rexroth AG
Шарнирные соединения / Articulatii / Joints
Поворотный фиксатор 180°
Piesă de fixare la unghi
Swivel fastening
8
10
ESD
00111599
Поворотный фиксатор предназначен
22,5
для полок и т.п., которые должны
2,5
7,5
наклоняться под углом до 90°.
P1
Мmax = 40 Nm.
Материал: оцинкованная сталь.
8,1
P2
Fixare la unghi, pentru rafturi, etc. ce
necesită o înclinare de până la 90°.
Mmax = 40 Nm.
Material : otel galvanizat.
22,5
30
00109563
00109564
The swivel fastening is designed for
shelves etc which need to be positioned
at an angle of up to 90°.
Mmax = 40 Nm.
Material: galvanized steel.
+2x
DIN 912
+1x
+2x
DIN 912
+1x
M6x12
M6x16
DIN 912
DIN 912
DIN 125
DIN 125
M8x12
M8x12
M8x12
M8x12
A6,4
A6,4
8
8
8
8
8
10
00109565
00109566
P1 P2
LE 1
P1 P2
LE 1
3 842 518 540
3 842 516 706
+1x
+2x
DIN 912
+1x
+2x
DIN 912
M6x12
M6x16
M8x16
DIN 912
DIN 125
M8x16
DIN 912
DIN 125
M8x20
A6,4
M8x20
A6,4
10
10
8
10
10
10
00109567
00109568
P1 P2
LE 1
P1 P2
LE 1
3 842 518 542
3 842 518 541
Ȼɟɪɝ ȺȻ bergab@ya.ru Ɍɟɥ.(495)-228-06-21,ɮɚɤɫ (495) 223-3071
Bosch Rexroth AG
MGE
4 11

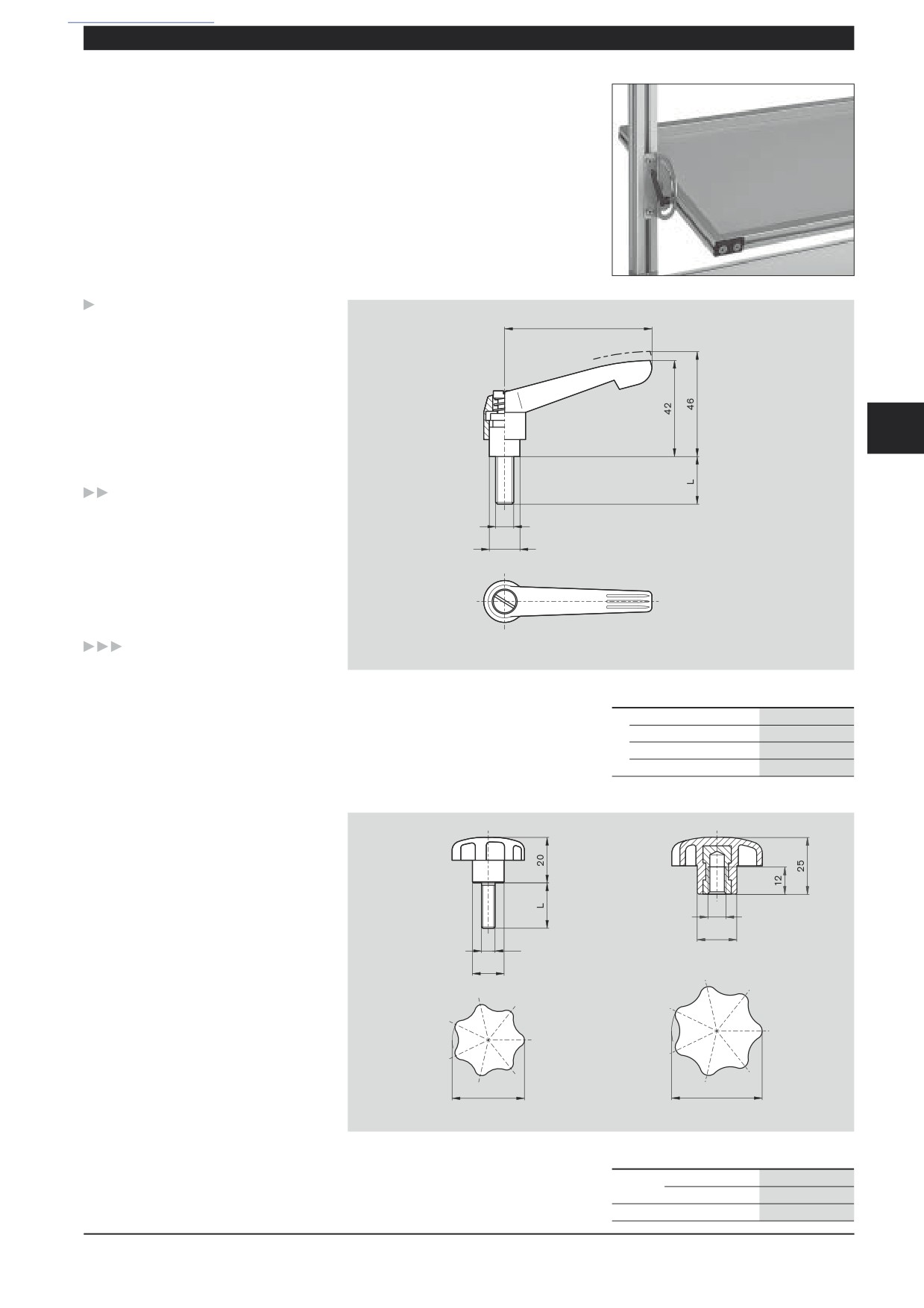

Шарнирные соединения / Articulatii / Joints

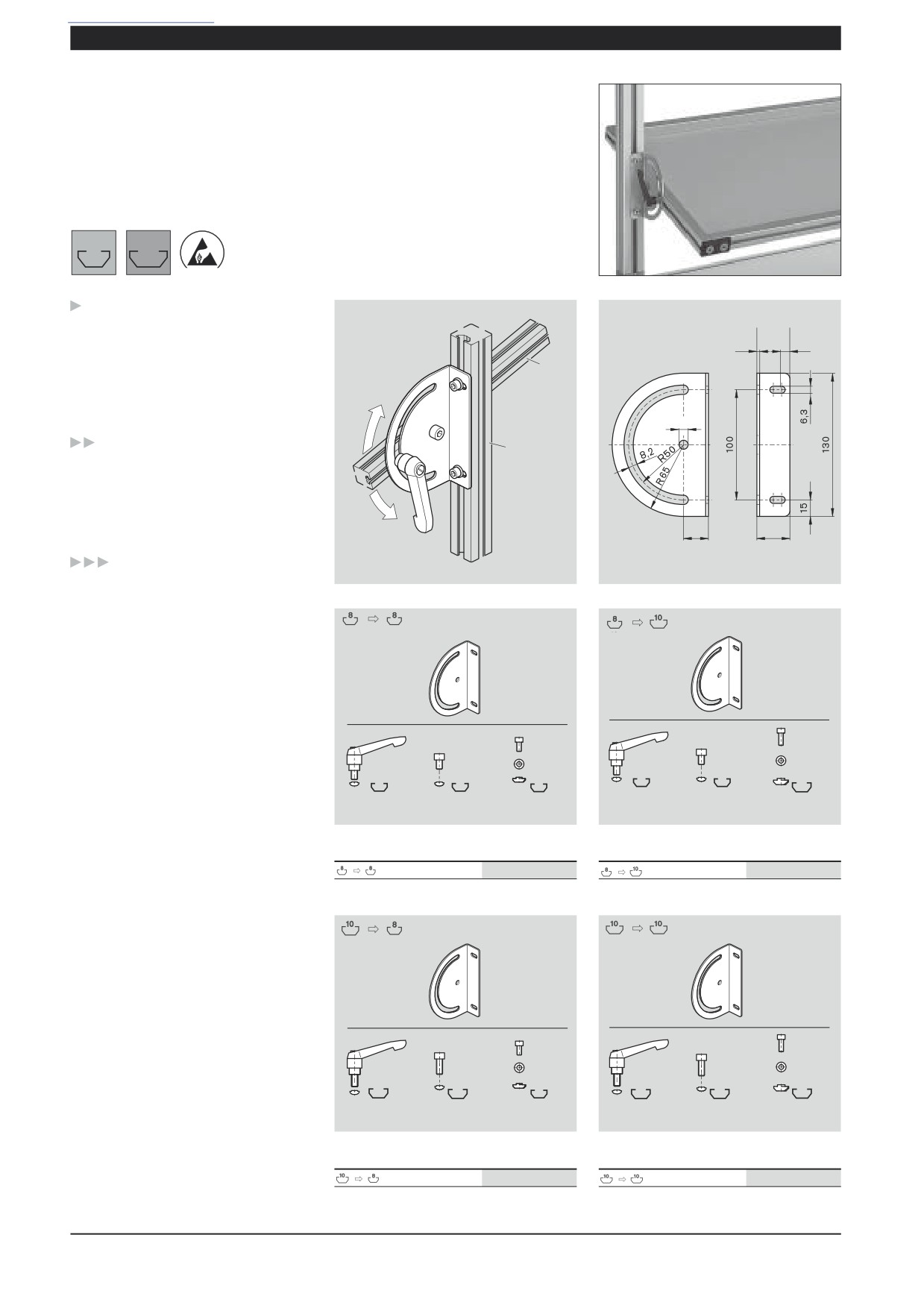

Зажимной рычаг, фасонная ручка
Mâner de blocare, buton
Clamping lever, star knob
00111599
1
Элементы для ручной регулировки
A
65
2
соединений.
Материал: рукоятка изготовлена из ант
3
рацитно серого (А) или черного (В, С)
полиамида, зубчатое колесо (А) - из
цинкового литья под давлением, стальные
4
элементы (А, В, С) оцинкованы, класс
прочности 5.8.
5
Elemente manuale pentru conectări
M8
reglabile.
6
ø13,5
Material: mâner din PA gri antracit (A) sau
negru (B, C), buton (A) din zinc turnat sub
7
presiune, părtile din otel (A, B, C)
galvanizate, clasă de rezistentă 5.8.
00109569
8
Manual elements for adjustable
connections.
9
L
LE 1
Material: handle of charcoal grey (A) or black
A
12
3 842 516 845
(B, C) PA, annular gear (A) diecast zinc, steel
20
3 842 516 846
10
components (A, B, C) galvanized, property
40
3 842 516 847
class 5.8.
55
3 842 516 848
11
B
C
12
13
M8
ø18
M6
14
ø14
15
16
32
40
17
00109570
00109571
M
L
LE 1
B M6
15
3 842 516 849
20
3 842 516 850
C M8
3 842 516 851
Ȼɟɪɝ ȺȻ bergab@ya.ru Ɍɟɥ.(495)-228-06-21,ɮɚɤɫ (495) 223-3071
4 12
MGE
Bosch Rexroth AG
Шарнирные соединения / Articulatii / Joints
Ȼɟɪɝ ȺȻ bergab@ya.ru Ɍɟɥ.(495)-228-06-21,ɮɚɤɫ (495) 223-3071
Bosch Rexroth AG
MGE
51

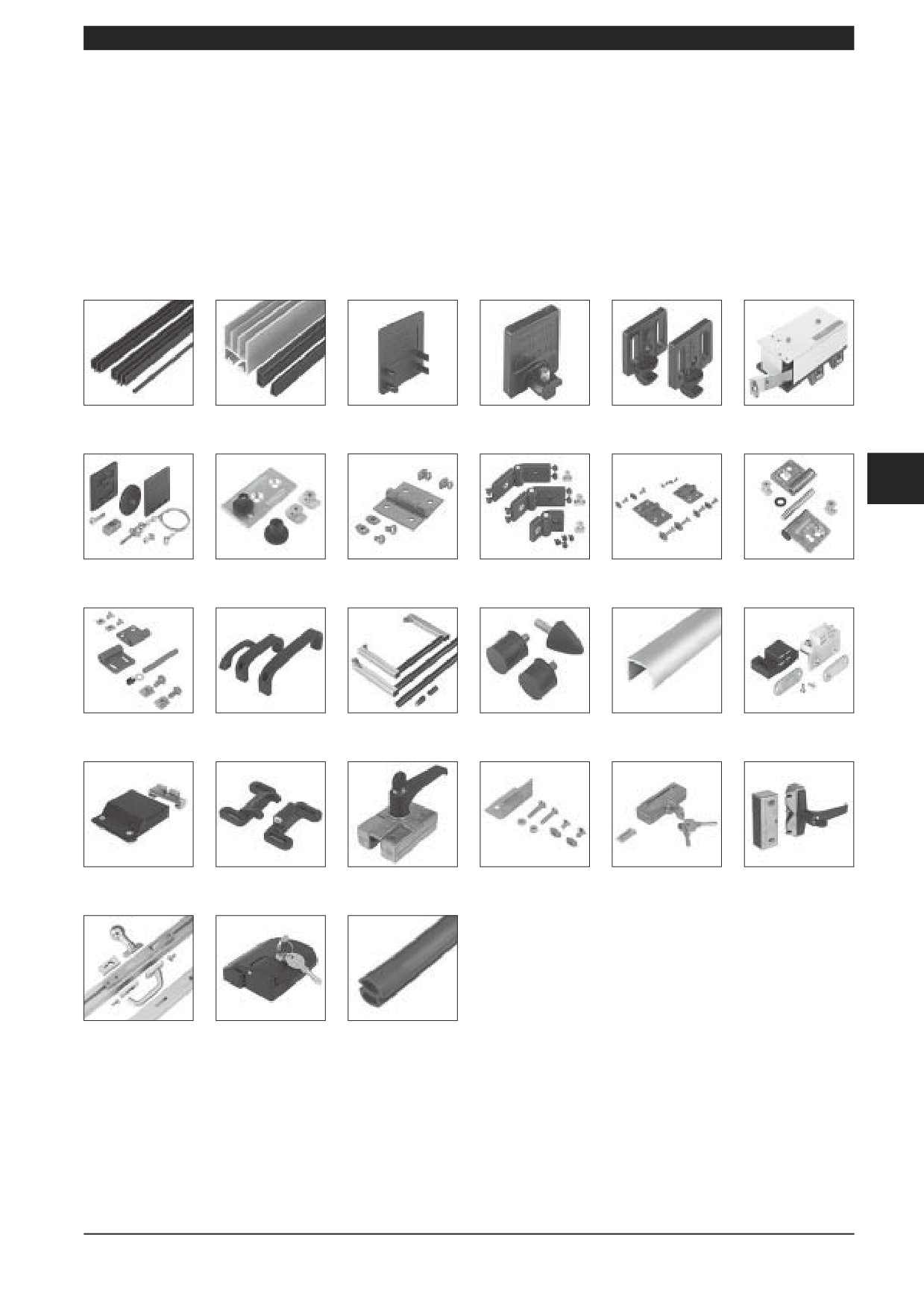

Двери
Usi
Doors
1
2
3
5
3
5
4
5
5
5
5
5
6
5
7
4
5
6
5
8
5
9
5
10
5
11
5
12
5
13
7
8
9
5
14
5
15
5
16
5
17
5
18
5
19
10
11
12
5
20
5
21
5
22
5
23
5
24
5
25
13
14
15
5
26
5
27
5
28
16
17
Ȼɟɪɝ ȺȻ bergab@ya.ru Ɍɟɥ.(495)-228-06-21,ɮɚɤɫ (495) 223-3071
52
MGE
Bosch Rexroth AG
Двери / Usi / Doors
Двери
Usi
Doors
С помощью наших дверных компонен
Componentele pentru usi garantează
Our components for doors guarantee
тов возможно изготовление больших
constructia usoară de usi de dimensiuni
easy construction of large walk through
проходных дверей, а также
mari pentru trafic uman sau clapete mici
doors or small maintenance flaps, doors
небольших заслонок для проведения
de întretinere, usi batante, glisante, care
which swing open, slide, fold, open
техобслуживания, которые могут
se pliază, se deschid orizontal sau
horizontally or vertically, doors which can
откидываться, сдвигаться, склады
vertical, usi ce pot fi încuiate sau lăsate
be locked or left open. Of course all the
ваться, открываться в горизонтальном
deschise. Desigur toate ghidajele,
guides, sliders, hinges, handles and
или вертикальном направлении, с
elementele glisante, balamalele,
locks are compatible, like all the other
замком или без него. Естественно, все
mânerele si încuietorile sunt
components in the basic mechanical
направляющие, салазки, шарниры,
compatibile, ca toate componentele din
elements modular system. This means
ручки и замки совмещаемы, как и все
sistemul modular de elemente mecanice
fast, sure planning and simple
остальные компоненты модульной
de bază. Aceasta înseamnă proiectare
assembly.
системы основных механических
rapidă si asamblare usoară.
элементов. Все это способствует
быстрому, уверенному планированию
и простому монтажу.
Ȼɟɪɝ ȺȻ bergab@ya.ru Ɍɟɥ.(495)-228-06-21,ɮɚɤɫ (495) 223-3071
Bosch Rexroth AG
MGE
53

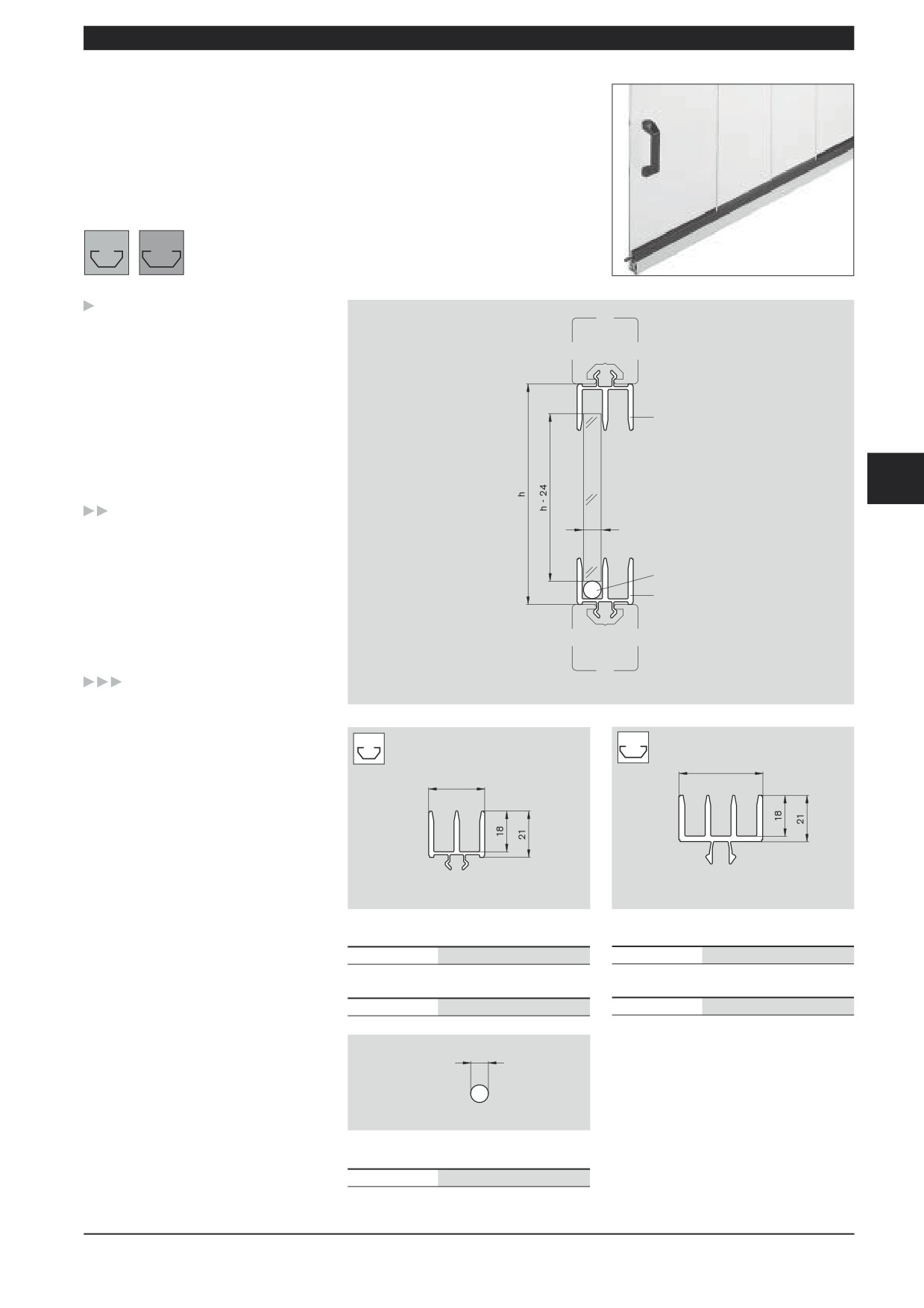

Двери / Usi / Doors

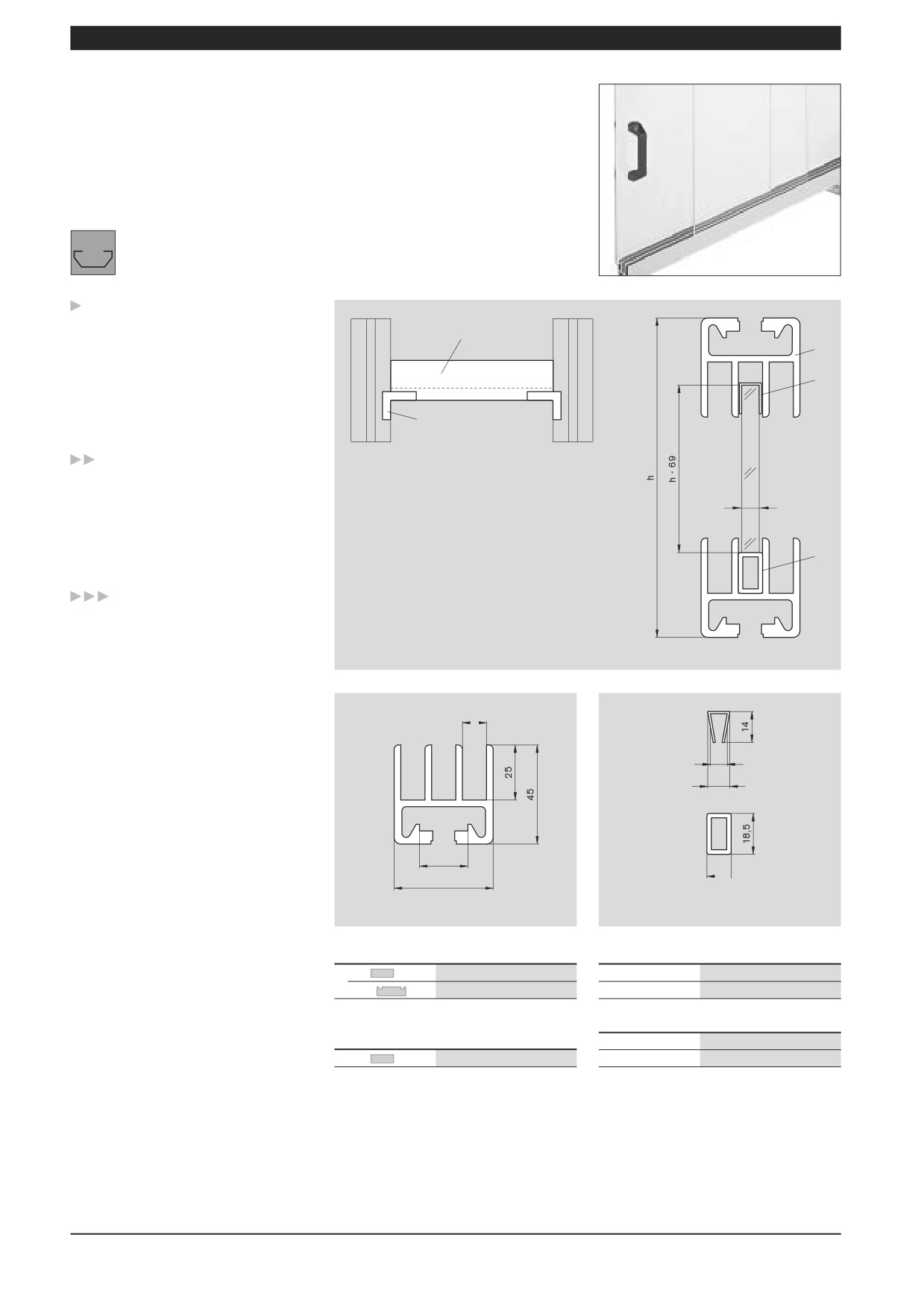

Профиль раздвижных дверей
Profile pentru usi glisante
Sliding door profile
8
10
00110980
1
Профиль раздвижных дверей, уста
2
навливаемый в несущий профиль,
предназначен для легковесных раз
движных дверей, на которые воздей
3
ствуют низкие усилия в горизонталь
ном направлении относительно на
A, B
правления перемещения дверей.
4
Материал А,В: черный ПВХ
Материал С: черный полиэтилен
5
8
Profilele pentru usi glisante se fixează
6
pe profile de aluminiu si sunt destinate
usilor glisante cu greutate mică ce sunt
C
supuse la forte mici orizontale pe
7
directia de glisare.
A, B
Material A, B: P.V.C. negru
8
Matériau C: PE negru
00109291
9
The sliding door profile clips into strut
profiles and is suitable for light weight
sliding doors which are only subjected
8
10
10
to low forces horizontal to the direction
the door is slid in.
B
38
A
25,5
11
Material A, B: black PVC
Material C: black PE
12
00109289
00109288
13
LE 1 x L = 2000 mm
LE 1 x L = 2000 mm
14
3 842526588
3 842526591
LE 10 x L = 2000 mm
LE 10 x L = 2000 mm
15
3 842526590
3 842526592
16
C ø8
17
00109290
LE 1 x L = 2000 mm
3 842516694
Ȼɟɪɝ ȺȻ bergab@ya.ru Ɍɟɥ.(495)-228-06-21,ɮɚɤɫ (495) 223-3071
54
MGE
Bosch Rexroth AG
Двери / Usi / Doors
Профиль раздвижных дверей
Profile pentru usi glisante
Sliding door profile
10
00110981
Алюминиевый профиль раздвижных
A
дверей в качестве опорного элемента
A
конструкции.
B
Материал А: анодированный алюминий
Материал В: черный жесткий ПВХ
3 842 515 252 (LE10)
Материал С: черный полиамид
00109296
Profile din aluminiu pentru usi glisante
ca element de suport în constructie.
8
Material A: aluminiu eloxat
Material B: P.C.V. dur, negru
C
Material C: PA negru
Aluminium sliding door profile as a
support construction element.
00109295
Material A: aluminium, anodized
Material B: black rigid PVC
Material C: black PA
A
11
B
8
10
00109293
C
22
11
45
00109294
00109292
LE 1 x L = … mm
LE 1 x L = 3000 mm
A
3 842 990 115 / …
B
3 842 146 905
F1
F1
3 842 990 116 / …
C
3 842 146 902
100 mm ≤ L ≤ 5600 mm
LE 10 x L = 3000 mm
LE 20 x L = 5600 mm
B
3 842 518 382
A
3 842 509 177
C
3 842 518 384
Ȼɟɪɝ ȺȻ bergab@ya.ru Ɍɟɥ.(495)-228-06-21,ɮɚɤɫ (495) 223-3071
Bosch Rexroth AG
MGE
55
Двери / Usi / Doors

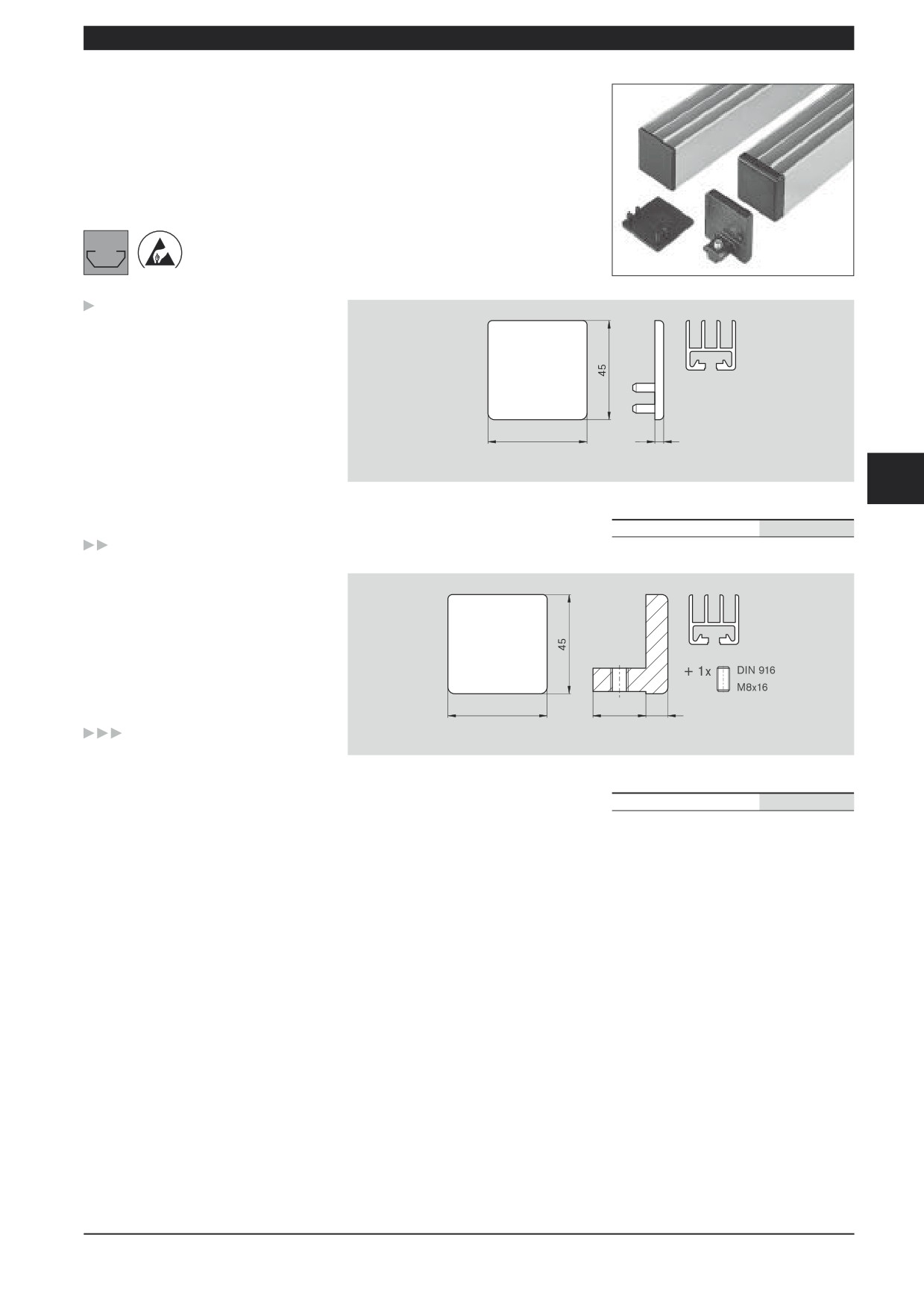

Накладка, наконечник
