Клапанные системы ► Системы клапанов согласно стандарту
Cерия AV05
Принадлежности

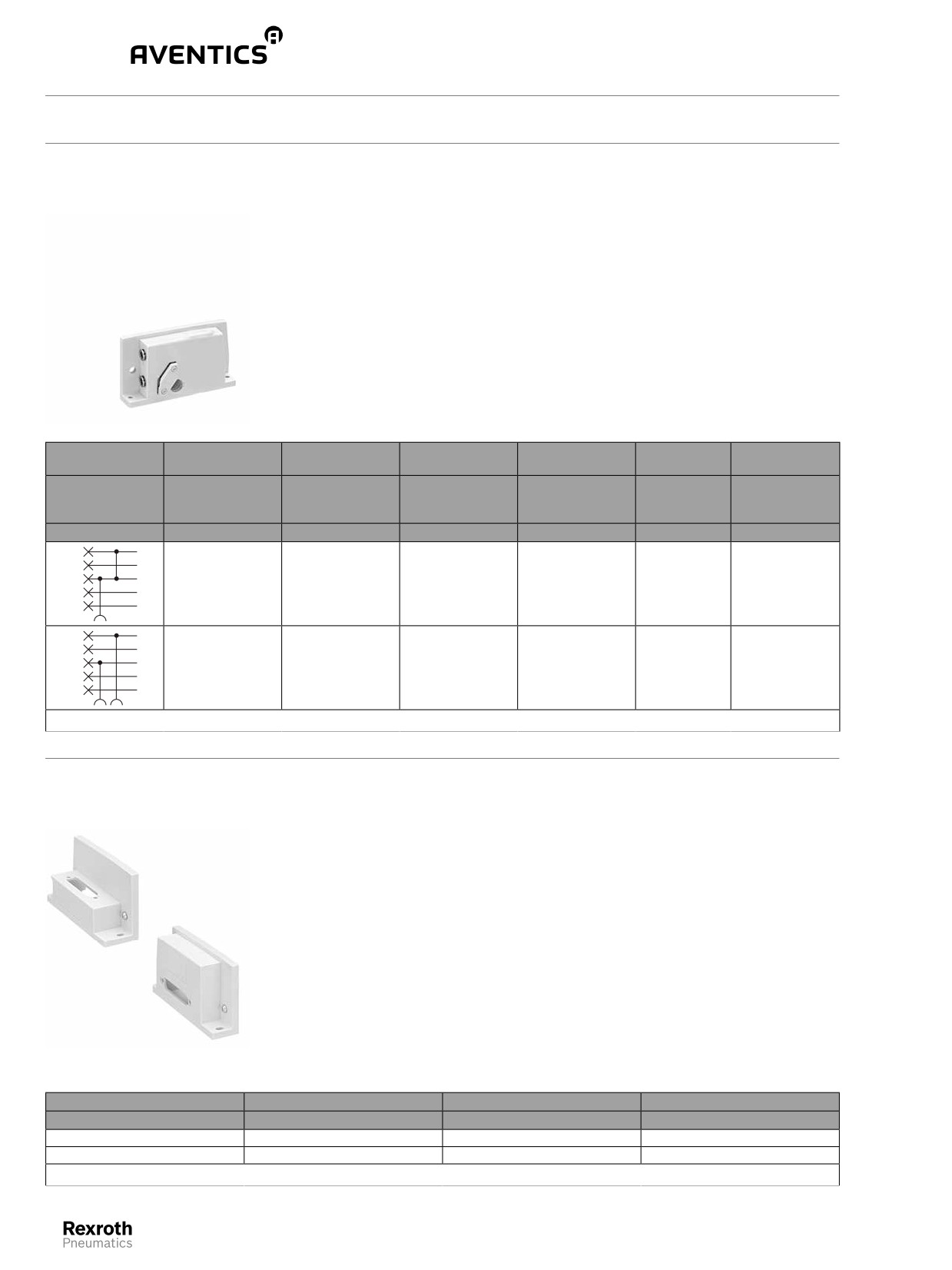

Концевая плита справа
► для AV05
Окружающаятемпература мин./макс.
-10°C / +60°C
Материалы:
Корпус
Полиамид, армированный стекловолокном
Винты
сталь
23160
Предваритель-
Поставляемое
Вес
Номер мате-
ное управление
количество
риала
Сброс сж.воз-
Соединение
духа из линиии
управления
управления
[R]
[X]
[кг]
X
3
1
Ø 6
Ø 6
внутреннее
1
0,08
R412020078
5
R
X
3
1
Ø 6
Ø 6
внешнее
1
0,08
R412020079
5
R
Объем поставки: вкл. 1 плату расширения, 2 уплотнения и 2 винта
Концевая плита слева
► для AV05
Окружающаятемпература мин./макс.
-10°C / +60°C
Температура среды мин./макс.
-10°C / +60°C
Материалы:
Корпус
Полиамид, армированный стекловолокном
Винты
сталь
23229
Тип
Поставляемое количество
Вес
Номер материала
[кг]
Подключение сверху
1
0,045
R412020076
Подключение сбоку
1
0,05
R412020077
Объем поставки: вкл. 1 прокладку и 2 крепежных винта
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
181
Клапанные системы ► Системы клапанов согласно стандарту
Cерия AV05
Принадлежности

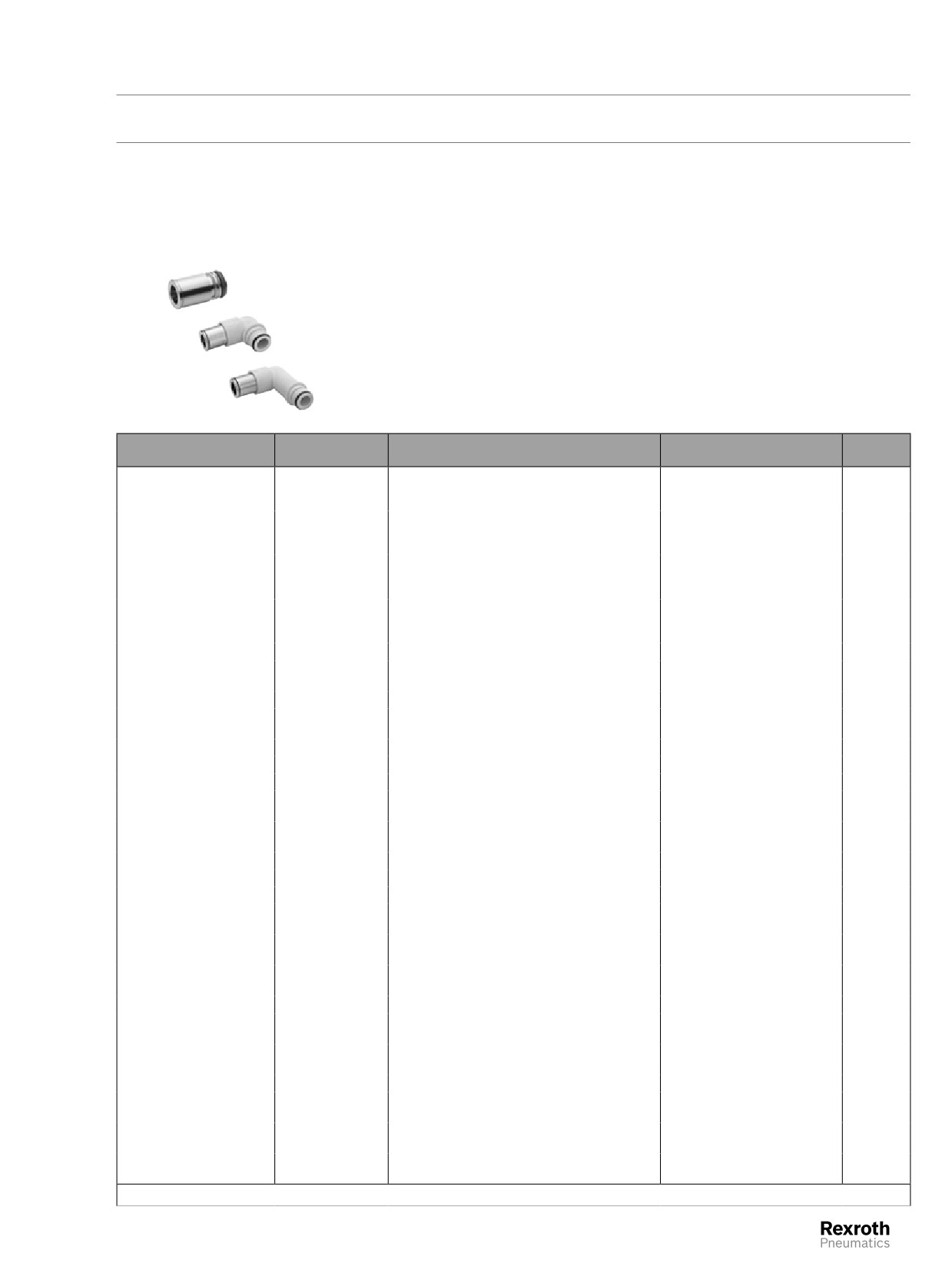

Быстроразъемные соединения
► для AV
Окружающаятемпература мин./макс.
-10°C / +60°C
Рабочее давление мин./макс.
0,9 bar / 10 bar
Рабочая среда
Сжатый воздух
Материалы:
Корпус
Полиамид, армированный стекловолокном
Прокладка
Нитрил-каучук
19866_a
Номер материала
Для серии
Тип
Поставляемое количество
Прим.
[Шт.]
R412018621
AV03 , AV05
Быстроразьемное соединение Ø 3 мм, угловое
1
-
короткое и Быстроразьемное соединение Ø 3
мм, угловое длинное
R412018622
AV03 , AV05
Быстроразъемное соединение Ø 4 мм - 5/32″,
1
-
угловое короткое и быстроразъемное соедине-
ние Ø 4 мм - 5/32″, угловое длинное
R412018623
AV03 , AV05
Быстроразъемное соединение Ø 6 мм, угловое
1
-
короткое Быстроразъемное соединение Ø 6 мм,
угловое длинное
R422002944
AV03 , AV05
Быстроразъемное соединение Ø 8 мм, угловое
1
-
короткое Быстроразъемное соединение Ø 8 мм,
угловое длинное
R412021785
AV03 , AV05
Быстроразъемное соединение 1/8″, прямое
2
-
R412018617
AV03 , AV05
Быстроразъемное соединение Ø 4 мм - 5/32″,
2
-
прямое
R412018618
AV03 , AV05
Быстроразъемное соединение Ø 6 мм, прямое
2
-
R412018619
AV03 , AV05
Быстроразъемное соединение Ø 8 мм - 5/16″,
2
-
прямое
R412018620
AV03 , AV05
Быстроразъемное соединение 1/4″, прямое
2
-
R412021786
AV03 , AV05
Быстроразъемное соединение 1/8″, прямое
10
-
R422102508
AV05
Быстроразьемное соединение Ø 12 мм, прямое
2
1)
R422002561
AV03
Быстроразъемное соединение Ø 3 мм, угловое
10
-
короткое
R422002569
AV03
Быстроразъемное соединение Ø 3 мм, угловое
10
-
длинное
R422002559
AV05
Быстроразьемное соединение Ø 12 мм, прямое
10
1)
R422002560
AV05
Быстроразъемное соединение 3/8″, прямое
10
-
R412021786
AV03 , AV05
Быстроразъемное соединение 1/8″, прямое
10
-
R422002554
AV03 , AV05
Быстроразъемное соединение Ø 4 мм - 5/32″,
10
-
прямое
R422002562
AV03 , AV05
Быстроразъемное соединение Ø 4 мм, 5/32″,
10
-
угловое короткое
R422002570
AV03 , AV05
Быстроразъемное соединение Ø 4 мм, 5/32″,
10
-
угловое длинное
R422002555
AV03 , AV05
Быстроразъемное соединение Ø 6 мм, прямое
10
-
R422002563
AV03 , AV05
Быстроразъемное соединение Ø 6 мм, угловое
10
-
короткое
R422002571
AV03 , AV05
Быстроразъемное соединение Ø 6 мм, угловое
10
-
длинное
R422002556
AV03 , AV05
Быстроразъемное соединение 1/4″, прямое
10
-
R422002557
AV03 , AV05
Быстроразъемное соединение Ø 8 мм, 5/16″,
10
-
прямое
R422002565
AV03 , AV05
Быстроразъемное соединение Ø 8 мм, 5/16″,
10
-
угловое короткое
R422002573
AV03 , AV05
Быстроразъемное соединение Ø 8 мм, 5/16″,
10
-
угловое длинное
1) Только для присоединения воздуха AV05, присоединение 1
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
182

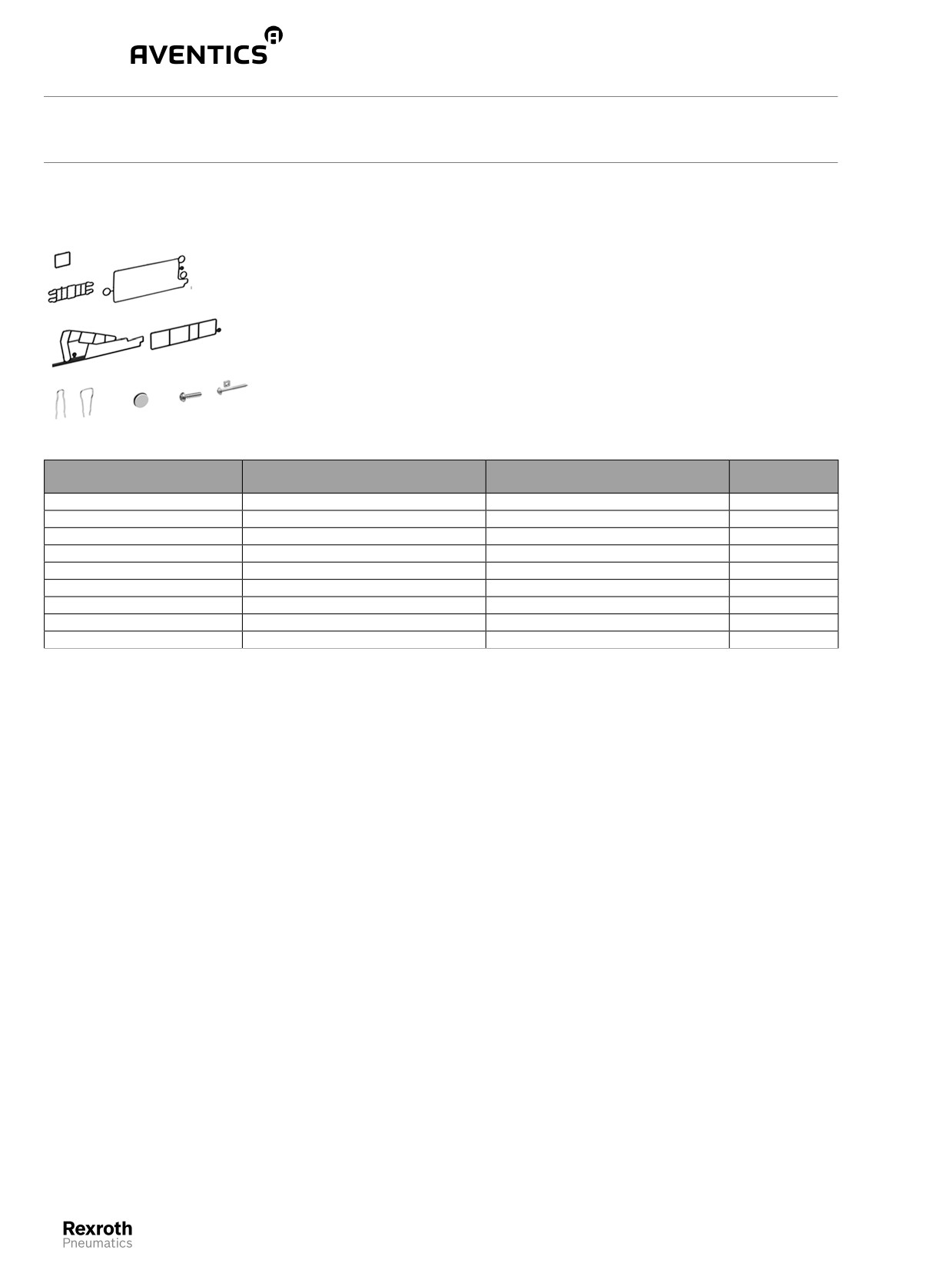

Клапанные системы ► Системы клапанов согласно стандарту
Cерия AV05
Принадлежности
Принадлежности
► для Cерия AV05
Окружающаятемпература мин./макс.
-10°C / +50°C
Рабочая среда
Сжатый воздух
19866
Позиция
Тип
Поставляемое количество
Номер мате-
риала
1
Уплотнения клапана
10
R412020084
2
Уплотнения левой концевой плиты
10
R412020080
3
Уплотнения для монтажной плиты
10
R412020082
4
Уплотнения для функциональных модулей
10
R412020081
5
Зажимы для входной плиты
10
R412020075
6
Зажимы для монтажной плиты
10
R412018747
7
Крышка для правой концевой плиты
5
R412018351
8
Винты для левой концевой плиты
10
R412015467
9
Крепежный винт для клапана
10
R412018336
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
183

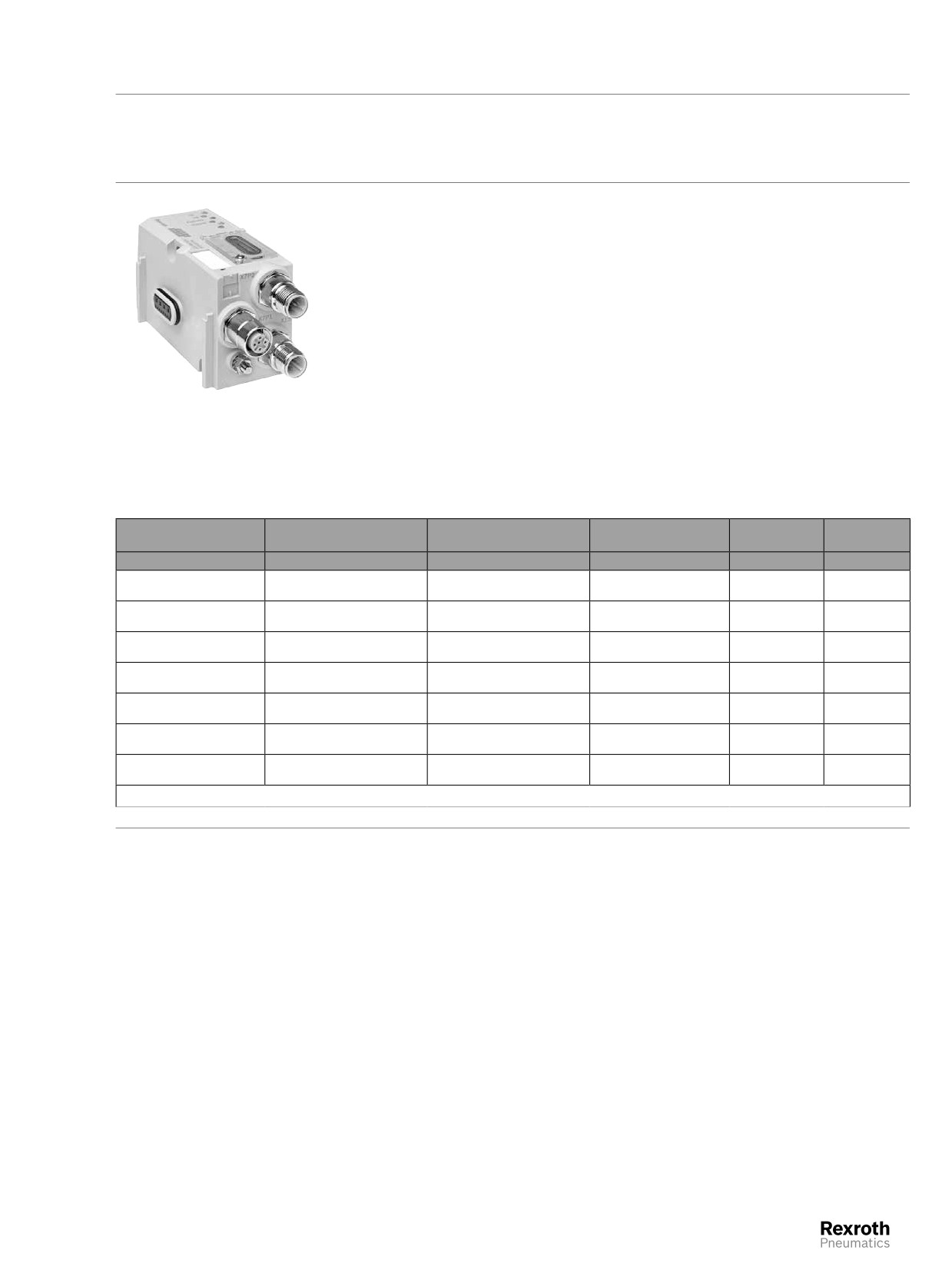

Клапанные системы ► Структура линков AES
Привязка к полевой шине AES
► Расширитель шины ► Соединение магистральной шины с функциями E/A ► Протокол магистральной
шины: PROFIBUS DP / CANopen / DeviceNet / PROFINET IO / EtherCAT / EtherNET/IP / POWERLINK
Окружающаятемпература мин./макс.
-10°C / +60°C
Степень защиты
IP65
Рабочее напряжение для электроники
24 В пост. тока
Электроника с допуском напряжения
-25% / +25%
Потребление тока электроникой
0,1 A
Рабочее напряжение исполнительных органов
24 В пост. тока
Суммарный ток для исполнительных органов
4 A
Длительность цикла при 256 битах
< 1 мс
Количество электромагнитных катушек Макс.
128
Количество позиций клапанов
64
Напряжение: логическое устройство / исполни-
с гальваническим разделением
тельный орган
16456
Диагностика
Короткое замыкание
Пониженное напряжение
Расширение модуля ввода/вывода Макс.
10
Помехоизлучение согласно стандарту
EN 61000-6-4
Помехозащищенность согласно стандарту
EN 61000-6-2
Протокол маги-
Присоединение
Присоединение
Напряжение пита-
Вес
Номер ма-
стральной шины
ния
териала
[кг]
Разъем (тип папа), M12,
Гнездо (тип мама), M12,
Разъем (тип папа), M12,
PROFIBUS DP
0,16
R412018218
5-конт., B-кодированный
5-конт., B-кодированный
4-конт., A-кодированный
Разъем (тип папа), M12,
Гнездо (тип мама), M12,
Разъем (тип папа), M12,
CANopen
0,16
R412018220
5-конт., A-кодированный
5-конт., A-кодированный
4-конт., A-кодированный
Разъем (тип папа), M12,
Гнездо (тип мама), M12,
Разъем (тип папа), M12,
DeviceNet
0,16
R412018221
5-конт., A-кодированный
5-конт., A-кодированный
4-конт., A-кодированный
Гнездо (тип мама), M12,
Гнездо (тип мама), M12,
Разъем (тип папа), M12,
PROFINET IO
0,175
R412018223
4-конт., D-кодированный
4-конт., D-кодированный
4-конт., A-кодированный
Гнездо (тип мама), M12,
Гнездо (тип мама), M12,
Разъем (тип папа), M12,
EtherCAT
0,175
R412018225
4-конт., D-кодированный
4-конт., D-кодированный
4-конт., A-кодированный
Гнездо (тип мама), M12,
Гнездо (тип мама), M12,
Разъем (тип папа), M12,
EtherNET/IP
0,175
R412018222
4-конт., D-кодированный
4-конт., D-кодированный
4-конт., A-кодированный
Гнездо (тип мама), M12,
Гнездо (тип мама), M12,
Разъем (тип папа), M12,
POWERLINK
0,175
R412018226
4-конт., D-кодированный
4-конт., D-кодированный
4-конт., A-кодированный
Объем поставки: Вкл. крепежные винты 3x
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
184
Клапанные системы ► Структура линков AES

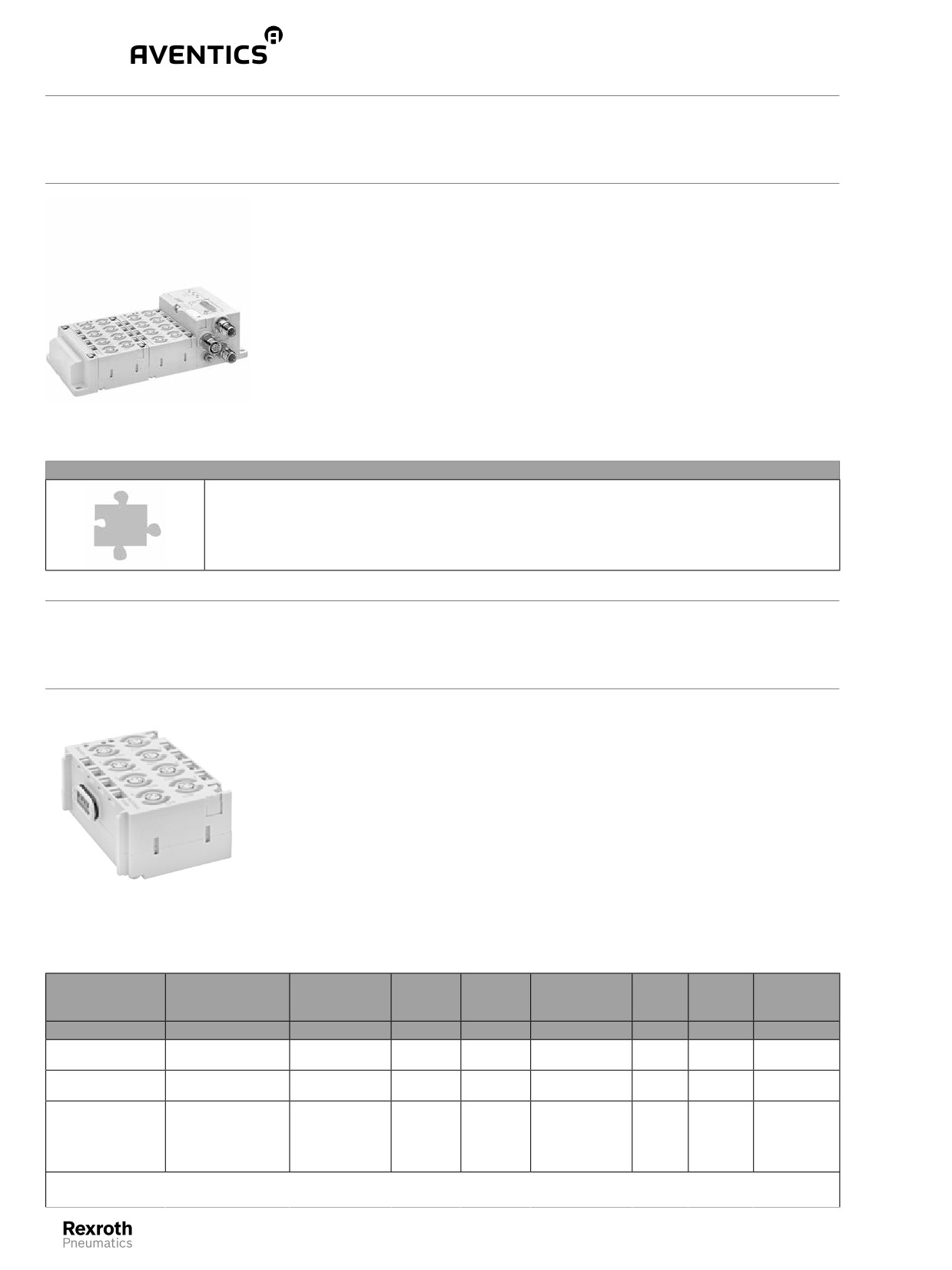

Автономный вариант AES
► Протокол магистральной шины: PROFIBUS DP / CANopen / DeviceNet / PROFINET IO / EtherCAT / EtherNET/IP
/ POWERLINK
Окружающаятемпература мин./макс.
-10°C / +60°C
Степень защиты
IP65
Рабочее напряжение для электроники
24 В пост. тока
Электроника с допуском напряжения
-25% / +25%
Потребление тока электроникой
0,1 A
Рабочее напряжение исполнительных органов
24 В пост. тока
Присоединение напряжения питания
M12, A-кодированный, 4-конт.
Суммарный ток для исполнительных органов
4 A
Длительность цикла при 256 битах
< 1 мс
Напряжение: логическое устройство / исполни-
с гальваническим разделением
тельный орган
Диагностика
Короткое замыкание
21399
Пониженное напряжение
Помехоизлучение согласно стандарту
EN 61000-6-4
Помехозащищенность согласно стандарту
EN 61000-6-2
Конфигурируемый продукт
Для этого продукта возможен выбор конфигурации. Пользуйтесь нашим конфигуратором в http://www.
aventics.com или свяжитесь с ближайшим к вам центром сбыта AVENTICS.
Привязка к полевой шине AES
► Исполнение с модулем входов/выходов ► цифровые входы/выходы M8x1, 3-конт.
Окружающаятемпература мин./макс.
-10°C / +60°C
Степень защиты
IP65
Рабочее напряжение для электроники
24 В пост. тока
Электроника с допуском напряжения
-25% / +25%
Ток на канал, макс.
0,5 A
Суммарный ток для исполнительных органов
4 A
Суммарный ток датчиков Макс.
1 A
Время фильтрации
3 ms
Напряжение: логическое устройство / исполни-
с гальваническим разделением
тельный орган
Диагностика
Короткое замыкание
Пониженное напряжение
21397
Помехоизлучение согласно стандарту
EN 61000-6-4
Помехозащищенность согласно стандарту
EN 61000-6-2
для
Присоединение
Напряжение
Коли-
Коли-
Исполнение с
Вес
Прим.
Номер ма-
Тип
питания
чество
чество
модулем вхо-
териала
входов
выходов
дов/выходов
[кг]
Гнездо (тип мама),
8DI8M8
внутреннее
8
-
Входы цифровые
0,11
-
R412018233
M8x1, 3-конт.
Гнездо (тип мама),
Выходы цифро-
8DO8M8
внутреннее
-
8
0,11
-
R412018248
M8x1, 3-конт.
вые
Входы цифровые
Выходы цифро-
Гнездо (тип мама),
8DIDO8M8
внутреннее
8
8
вые
0,11
1)
R412018269
M8x1, 3-конт.
Комбинирован-
ный модуль
1) Предварительная установка функции в конфигурации магистральной шины.
Объем поставки: вкл. 2 пружинных зажимных элемента и уплотнение
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
185

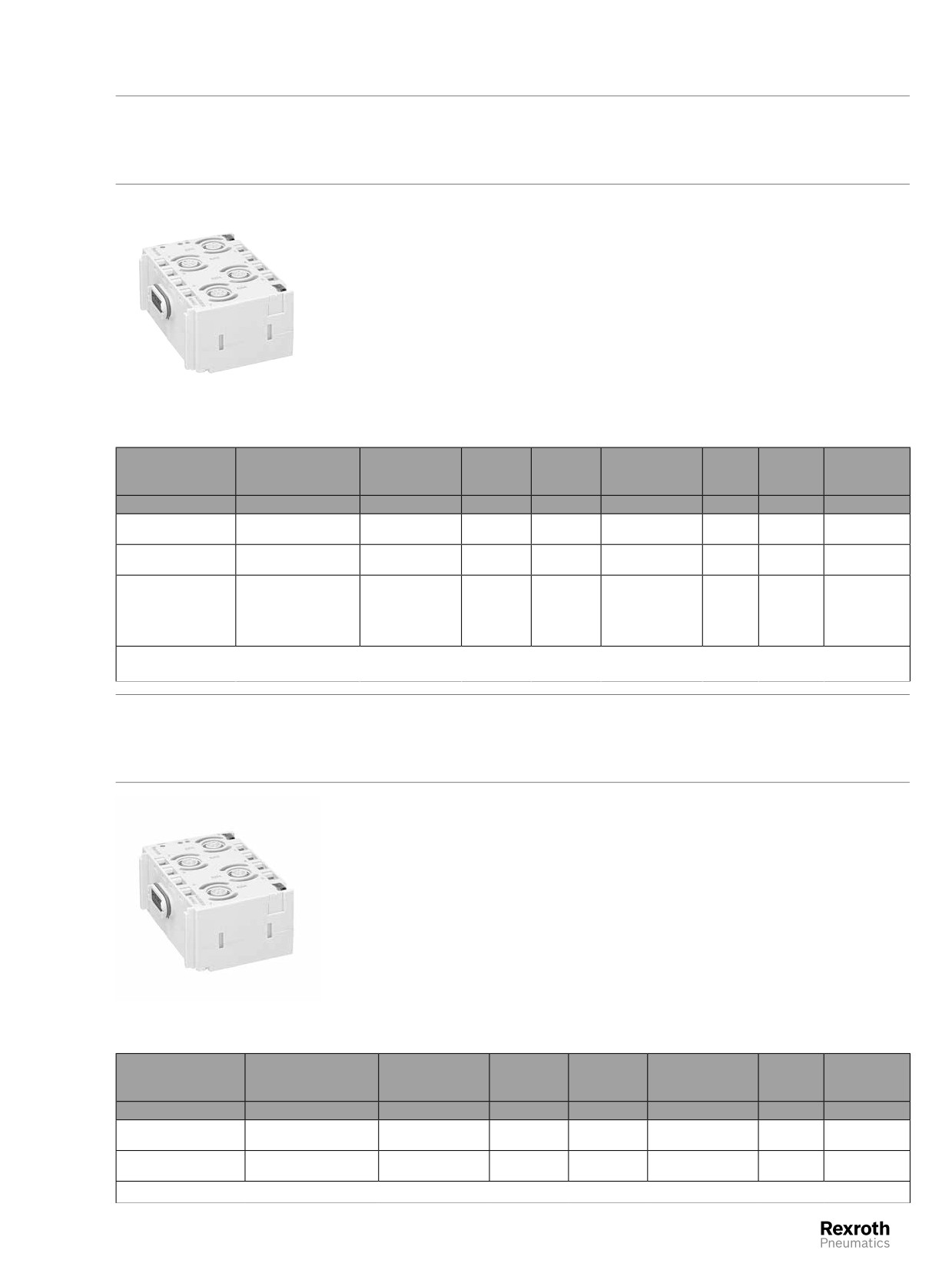

Клапанные системы ► Структура линков AES
Привязка к полевой шине AES
► Исполнение с модулем входов/выходов ► цифровые входы/выходы M12х1, 5-полюсн.
Окружающаятемпература мин./макс.
-10°C / +60°C
Степень защиты
IP65
Рабочее напряжение для электроники
24 В пост. тока
Электроника с допуском напряжения
-25% / +25%
Электропитание для исполнительных органов
8x0,5 A
Ток на канал, макс.
0,5 A
Суммарный ток для исполнительных органов
4 A
Суммарный ток датчиков Макс.
1 A
Время фильтрации
3 ms
Напряжение: логическое устройство / исполни-
с гальваническим разделением
тельный орган
Диагностика
Короткое замыкание
21351
Помехоизлучение согласно стандарту
EN 61000-6-4
Помехозащищенность согласно стандарту
EN 61000-6-2
для
Присоединение
Напряжение
Коли-
Коли-
Исполнение с
Вес
Прим.
Номер ма-
Тип
питания
чество
чество
модулем вхо-
териала
входов
выходов
дов/выходов
[кг]
Гнездо (тип мама),
8DI4M12
внутреннее
8
-
Входы цифровые
0,11
-
R412018235
M12x1, 5-конт.
Гнездо (тип мама),
Выходы цифро-
8DO4M12
внутреннее
-
8
0,11
-
R412018250
M12x1, 5-конт.
вые
Входы цифровые
Выходы цифро-
Гнездо (тип мама),
8DIDO4M12
внутреннее
8
8
вые
0,11
1)
R412018270
M12x1, 5-конт.
Комбинирован-
ный модуль
1) Предварительная установка функции в конфигурации магистральной шины.
Объем поставки: вкл. 2 пружинных зажимных элемента и уплотнение
Привязка к полевой шине AES
► Исполнение с модулем входов/выходов ► цифровые входы/выходы M12x1, 8-полюсн.
Окружающаятемпература мин./макс.
-10°C / +60°C
Степень защиты
IP65
Рабочее напряжение для электроники
24 В пост. тока
Электроника с допуском напряжения
-10% / +10%
Ток на канал, макс.
0,5 A
Суммарный ток для исполнительных органов
4 A
Суммарный ток датчиков Макс.
1 A
Время фильтрации
3 ms
Напряжение: логическое устройство / исполни-
с гальваническим разделением
тельный орган
Диагностика
Короткое замыкание
Помехоизлучение согласно стандарту
EN 61000-6-4
22817
Помехозащищенность согласно стандарту
EN 61000-6-2
для
Присоединение
Напряжение
Коли-
Коли-
Исполнение с
Вес
Номер ма-
Тип
питания
чество
чество
модулем вхо-
териала
входов
выходов
дов/выходов
[кг]
Гнездо (тип мама),
16DI4M12
внутреннее
16
-
Входы цифровые
0,11
R412018243
M12, 8-конт.
Гнездо (тип мама),
16DO4M12
внутреннее
-
16
Выходы цифровые
0,11
R412018263
M12, 8-конт.
Объем поставки: вкл. 2 пружинных зажимных элемента и уплотнение
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
186
Клапанные системы ► Структура линков AES

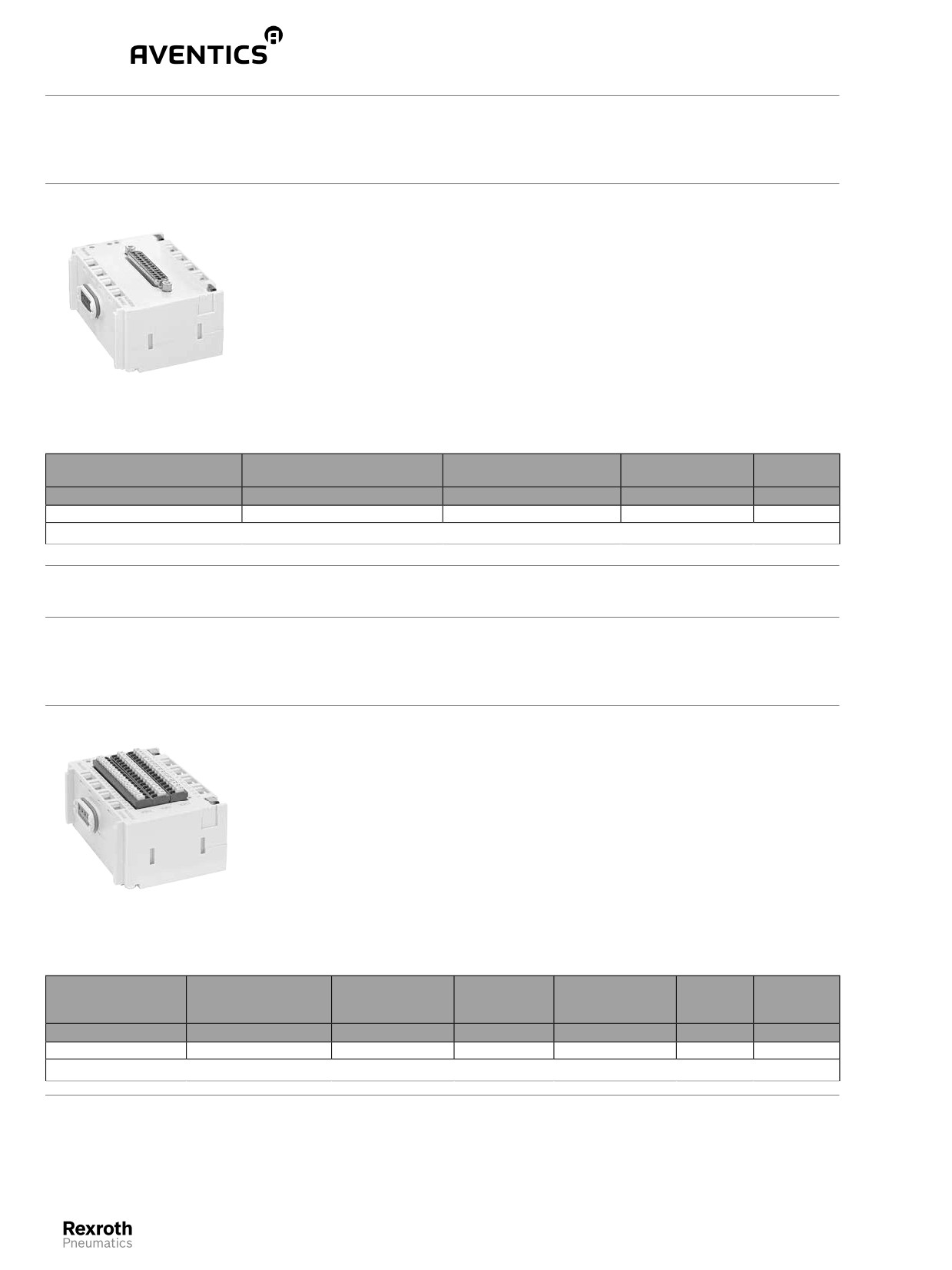

Привязка к полевой шине AES
► Исполнение с модулем входов/выходов ► цифровые выходы D-Sub
Окружающаятемпература мин./макс.
-10°C / +60°C
Степень защиты
IP65
Рабочее напряжение для электроники
24 В пост. тока
Ток на канал, макс.
0,5 A
Суммарный ток для исполнительных органов
4 A
Напряжение: логическое устройство / исполни-
с гальваническим разделением
тельный орган
Диагностика
Короткое замыкание
Пониженное напряжение
Количество выходов
24
Помехоизлучение согласно стандарту
EN 61000-6-4
Помехозащищенность согласно стандарту
EN 61000-6-2
23123
для
Присоединение
Напряжение питания
Вес
Номер ма-
Тип
териала
[кг]
24DO1DSUB25
Гнездо, D-Sub, 25-конт.
внутреннее
0,115
R412018254
Объем поставки: вкл. 2 пружинных зажимных элемента и уплотнение
Привязка к полевой шине AES
► Исполнение с модулем входов/выходов ► Пружинные клеммы (IP20) ► цифровые входы
Окружающаятемпература мин./макс.
-10°C / +60°C
Степень защиты
IP20
Рабочее напряжение для электроники
24 В пост. тока
Электроника с допуском напряжения
-25% / +25%
Ток на канал, макс.
0,5 A
Суммарный ток датчиков Макс.
4 A
Напряжение: логическое устройство / исполни-
с гальваническим разделением
тельный орган
Диагностика
Короткое замыкание
Помехоизлучение согласно стандарту
EN 61000-6-4
Помехозащищенность согласно стандарту
EN 61000-6-2
23388
для
Присоединение
Напряжение
Количество
Исполнение с
Вес
Номер ма-
Тип
питания
входов
модулем входов/
териала
выходов
[кг]
16DI48SC
Пружинные клеммы, 48x
внутреннее
16
Входы цифровые
0,115
R412018242
Объем поставки: вкл. 2 пружинных зажимных элемента и уплотнение
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
187
Клапанные системы ► Структура линков AES

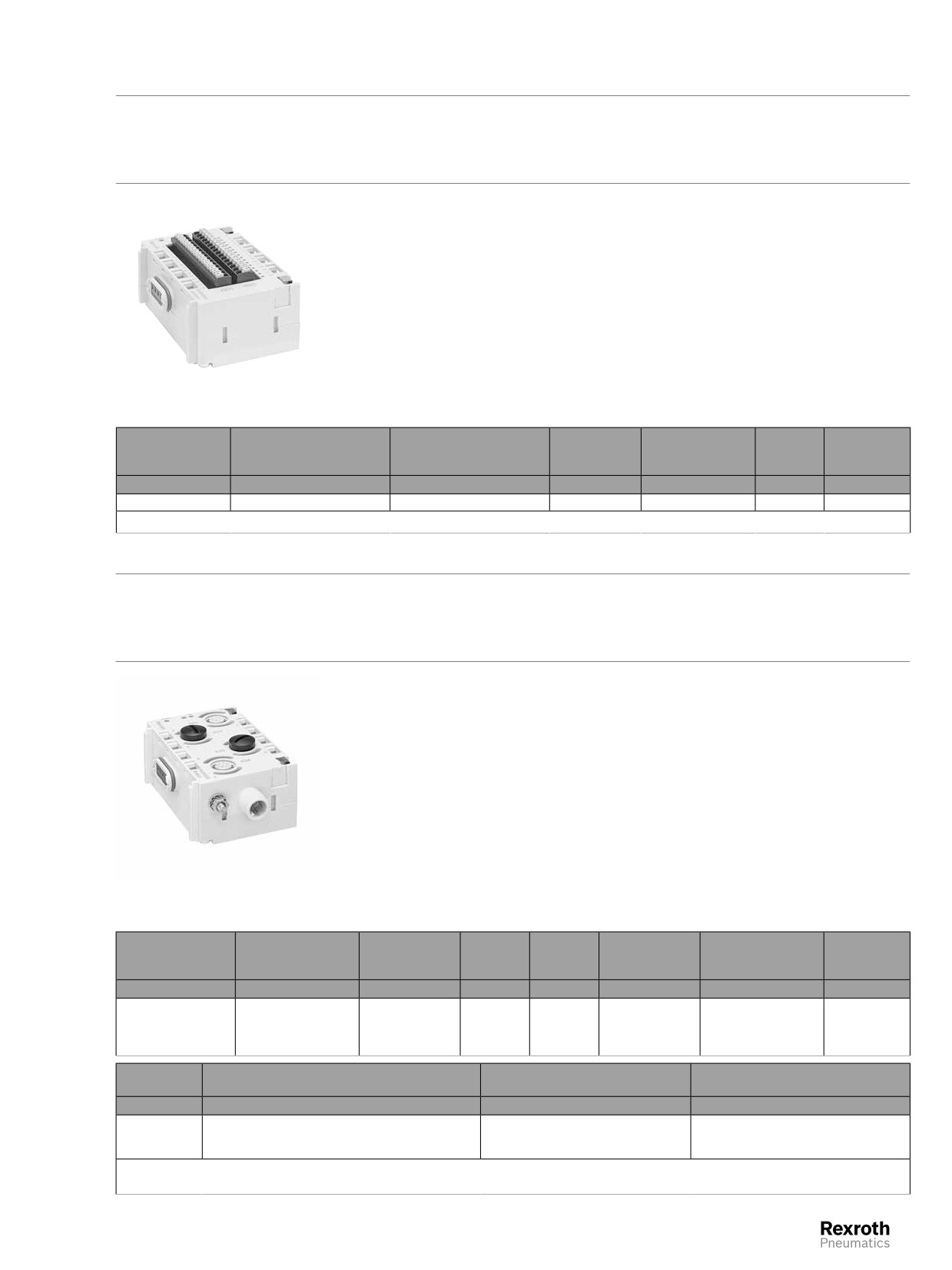

Привязка к полевой шине AES
► Исполнение с модулем входов/выходов ► Пружинные клеммы (IP20) ► цифровые выходы
Окружающаятемпература мин./макс.
-10°C / +60°C
Степень защиты
IP20
Рабочее напряжение для электроники
24 В пост. тока
Электроника с допуском напряжения
-25% / +25%
Ток на канал, макс.
0,5 A
Суммарный ток для исполнительных органов
4 A
Напряжение: логическое устройство / исполни-
с гальваническим разделением
тельный орган
Диагностика
Короткое замыкание
Помехоизлучение согласно стандарту
EN 61000-6-4
Помехозащищенность согласно стандарту
EN 61000-6-2
23387
Тип
Присоединение
Напряжение питания
Количество
Исполнение с
Вес
Номер ма-
выходов
модулем вхо-
териала
дов/выходов
[кг]
16DO32SC
Пружинные клеммы, 32x
внутреннее
16
Выходы цифровые
0,115
R412018252
Объем поставки: вкл. 2 пружинных зажимных элемента и уплотнение
Привязка к полевой шине AES
► Исполнение с модулем входов/выходов ► Аналоговый комбинированный модуль с двумя
присоединениями M12х1 для регулирующих клапанов E/P с внешним питанием
Окружающаятемпература мин./макс.
-10°C / +60°C
Степень защиты
IP65
Рабочее напряжение для электроники
24 В пост. тока
Диагностика
Короткое замыкание
Пониженное напряжение
Помехоизлучение согласно стандарту
EN 61000-6-4
Помехозащищенность согласно стандарту
EN 61000-6-2
23136
для
Присоединение
Напряжение
Коли-
Коли-
Исполнение с
Входы аналого-
Номер ма-
Тип
питания
чество
чество
модулем вхо-
вые
териала
входов
выходов
дов/выходов
Разъем (тип
Входы анало-
0 - 10 В / ± 10 В
Гнездо (тип мама),
папа), M12,
говые
2 - 10 В / ± 10 В
2AI2AO2M12-AE
2
2
R412018287
M12x1, 5-конт.
4-конт., A-коди-
Выходы анало-
0 - 20 мА / ± 20 мА
рованный
говые
4 - 20 мА / ± 20 мА
Номер ма-
Выходы аналоговые
Вес
Прим.
териала
[кг]
0 - 10 В / ± 10 В
R412018287
0 - 20 мА
0,11
1)
4 - 20 мА
1) произвольно избираемые сигналы, параметрируемые
Объем поставки: вкл. 2 пружинных зажимных элемента и уплотнение
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
188

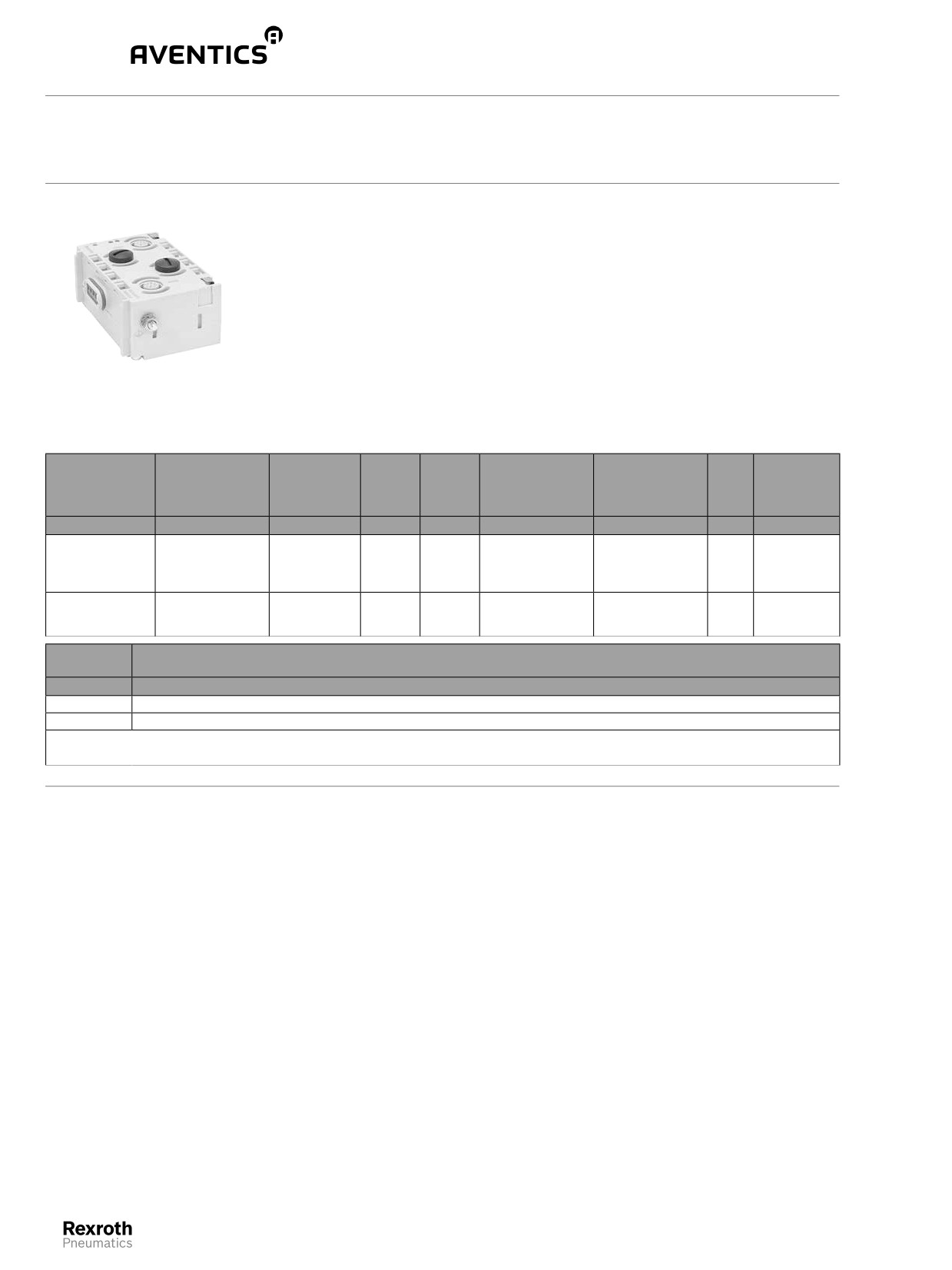

Клапанные системы ► Структура линков AES
Привязка к полевой шине AES
► Исполнение с модулем входов/выходов ► аналоговые входы/выходы M12х1, 5-контактные
Окружающаятемпература мин./макс.
-10°C / +60°C
Степень защиты
IP65
Рабочее напряжение для электроники
24 В пост. тока
Ток на канал, макс.
0,5 A
Диагностика
Короткое замыкание
Пониженное напряжение
Помехоизлучение согласно стандарту
EN 61000-6-4
Помехозащищенность согласно стандарту
EN 61000-6-2
23380
для
Присоединение
Напряжение
Коли-
Коли-
Входы анало-
Выходы анало-
Вес
Номер ма-
Тип
питания
чество
чество
говые
говые
териала
входов
выхо-
дов
[кг]
0 - 10 В / ± 10 В
Гнездо (тип мама),
2 - 10 В / ± 10 В
2AI2M12-E
внутреннее
2
-
-
0,11
R412018277
M12, 5-конт.
0 - 20 мА / ± 20 мА
4 - 20 мА / ± 20 мА
0 - 10 В / ± 10 В
Гнездо (тип мама),
2AO2M12-E
внутреннее
-
2
-
0 - 20 мА
0,11
R412018281
M12, 5-конт.
4 - 20 мА
Номер ма-
Прим.
териала
R412018277
1)
R412018281
1)
1) произвольно избираемые сигналы, параметрируемые
Объем поставки: вкл. 2 пружинных зажимных элемента и уплотнение
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
189
Клапанные системы ► Структура линков AES
Структура линков AES, Cерия AV03/AV05
Принадлежности

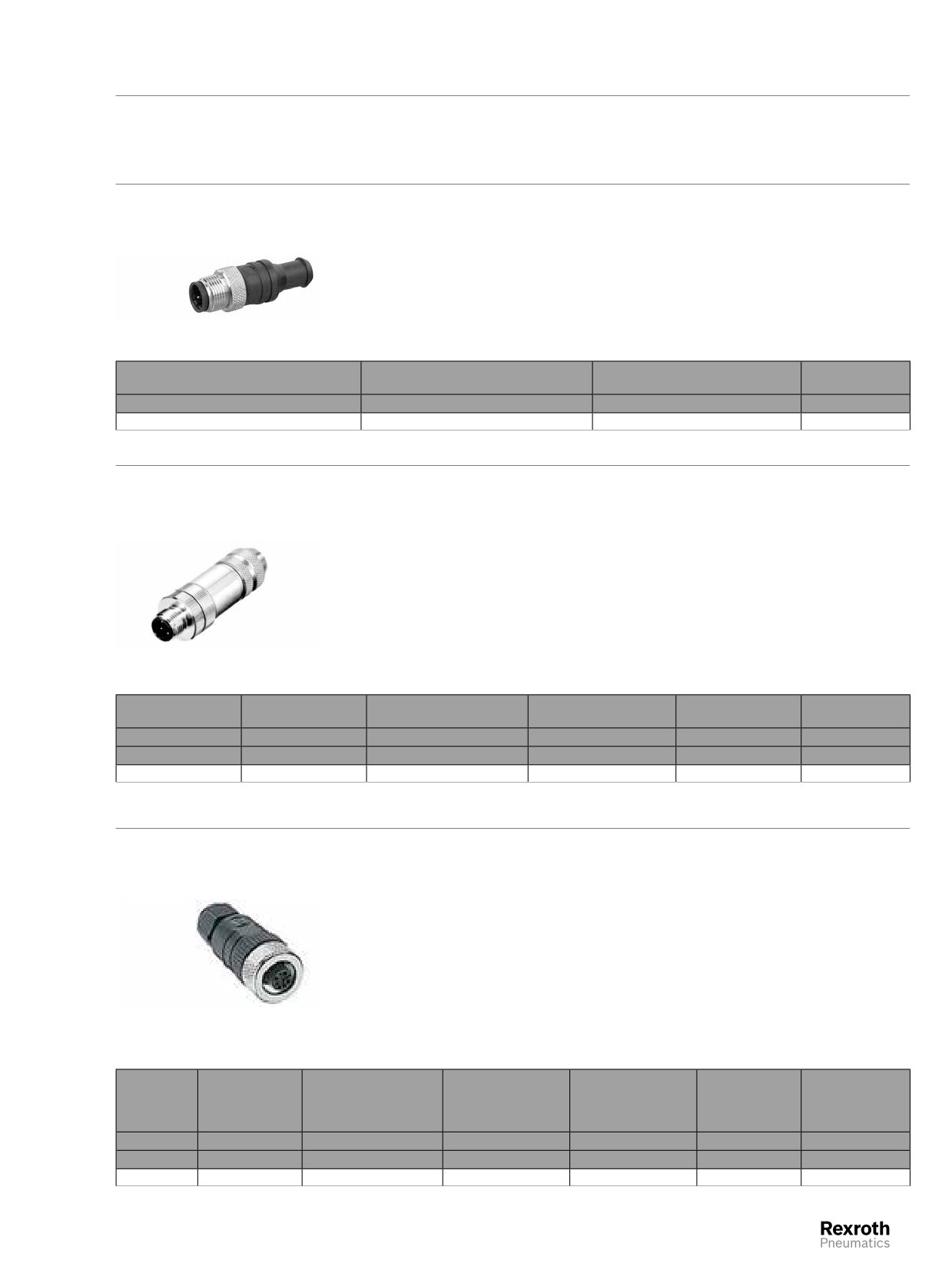

Терминальный штекер данных (тип папа), Cерия CN2
► Разъем, M12x1, 4-конт., B-кодированный
Окружающаятемпература мин./макс.
-25°C / +80°C
Степень защиты
IP67
Материалы:
00120228
Корпус
Термопластичный эластомер
Кабельный вывод
Цвет корпуса
Вес
Номер мате-
риала
[кг]
прямой 180°
Черный
0,013
8941054064
M12x1 разъем (тип папа), Cерия CN2
► Разъем, M12x1, 4-конт., D-кодированный
Окружающаятемпература мин./макс.
-25°C / +85°C
Степень защиты
IP67
Рабочеенапряжение пер. тока, макс.
250 V
Материалы:
Корпус
Латунь
23447
Количество про-
Ток, макс.
Кабельный вывод
присоединяемый
Вес
Номер мате-
водов
кабель Ø мин./макс.
риала
[A]
[мм]
[кг]
4
4
прямой 180°
6 / 8
0,41
R419801401
M12x1 гнездо (тип мама), Cерия CN2
► Гнездо, M12x1, 4-конт., A-кодированный ► прямой
Окружающаятемпература мин./макс.
-25°C / +90°C
Степень защиты
IP67
Материалы:
Корпус
Полибутилетерефталат
Уплотнения
Фтороуглеродный каучук
00129412
Поставляемый продукт может отличаться от изображения на рисунке.
Рабочее
Ток, макс.
Кабельный вывод
присоединяемый
Цвет корпуса
Вес
Номер мате-
напряже-
кабель Ø мин./
риала
ние
макс.
Пер. ток
[В]
[A]
[мм]
[кг]
240
4
прямой 180°
4 / 8
Черный
0,028
8941054324
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
190
Клапанные системы ► Структура линков AES
Структура линков AES, Cерия AV03/AV05
Принадлежности

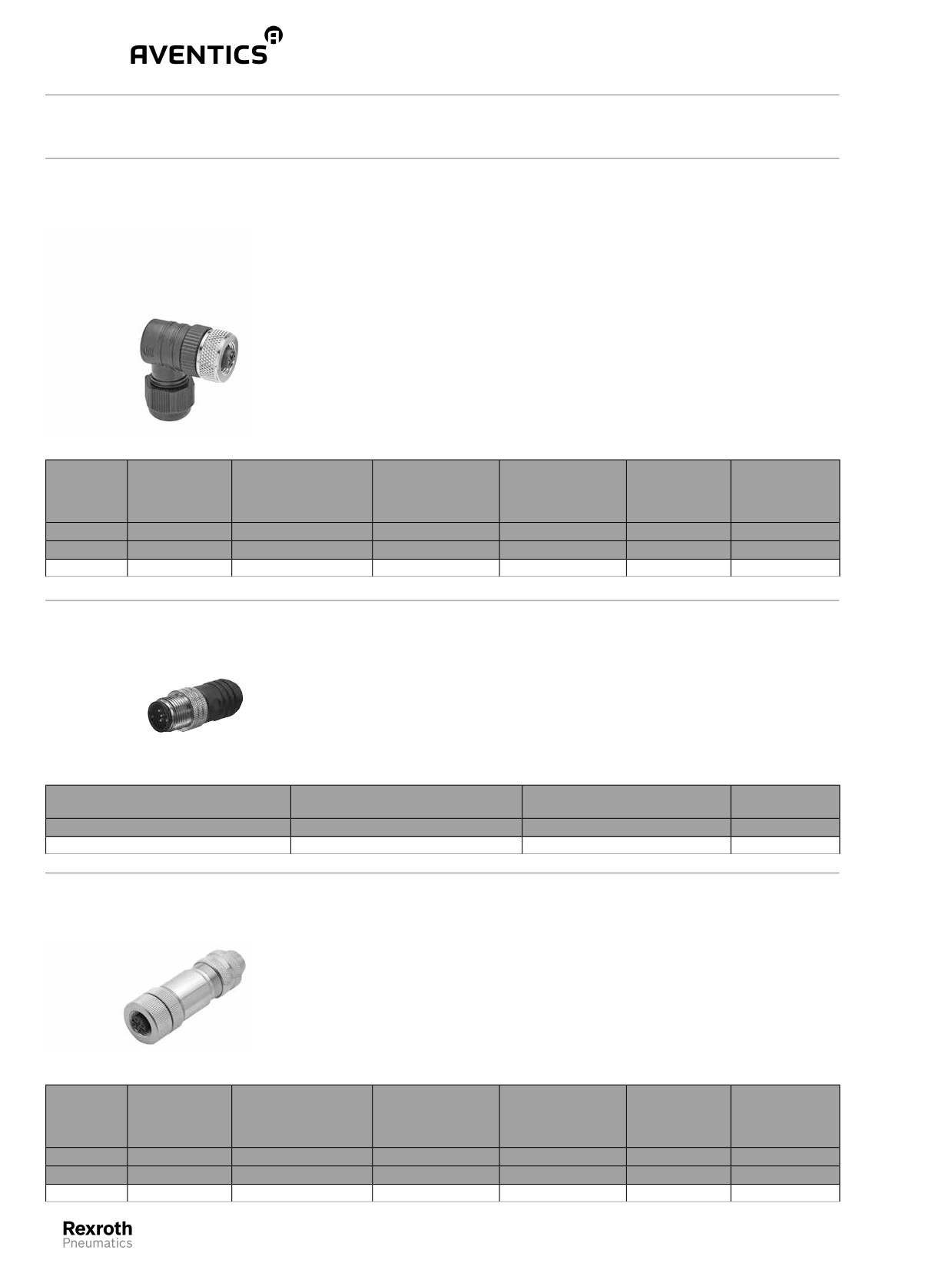

M12x1 гнездо (тип мама), Cерия CN2
► Гнездо, M12x1, 4-конт., A-кодированный ► под углом
Окружающаятемпература мин./макс.
-25°C / +90°C
Степень защиты
IP67
Материалы:
Корпус
Полибутилетерефталат
Уплотнения
Фтороуглеродный каучук
22869
Рабочее
Ток, макс.
Кабельный вывод
присоединяемый
Цвет корпуса
Вес
Номер мате-
напряже-
кабель Ø мин./
риала
ние
макс.
Пер. ток
[В]
[A]
[мм]
[кг]
240
4
под углом 90°
4 / 8
Черный
0,027
8941054424
Терминальный штекер данных, Cерия CN2
► Разъем, M12x1, 5-конт., A-кодированный ► Для CANopen и DeviceNet
Окружающаятемпература мин./макс.
+0°C / +60°C
Степень защиты
IP67
Материалы:
00129791
Корпус
Термопластичный эластомер
Кабельный вывод
Цвет корпуса
Вес
Номер мате-
риала
[кг]
прямой 180°
Черный
0,011
8941054264
M12x1 гнездо (тип мама), Cерия CN2
► Гнездо, M12x1, 5-конт., A-кодированный ► экранированный
Окружающаятемпература мин./макс.
-40°C / +85°C
Степень защиты
IP67
Винты для монтажа эл.кабеля
PG 9
Материалы:
Корпус
Латунь, никелированная
00129776
Рабочее
Ток, макс.
Кабельный вывод
присоединяемый
Цвет корпуса
Вес
Номер мате-
напряже-
кабель Ø мин./
риала
ние
макс.
Пер. ток
[В]
[A]
[мм]
[кг]
125
4
прямой 180°
6 / 8
серебристый
0,051
8942051602
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
191
Клапанные системы ► Структура линков AES
Структура линков AES, Cерия AV03/AV05
Принадлежности

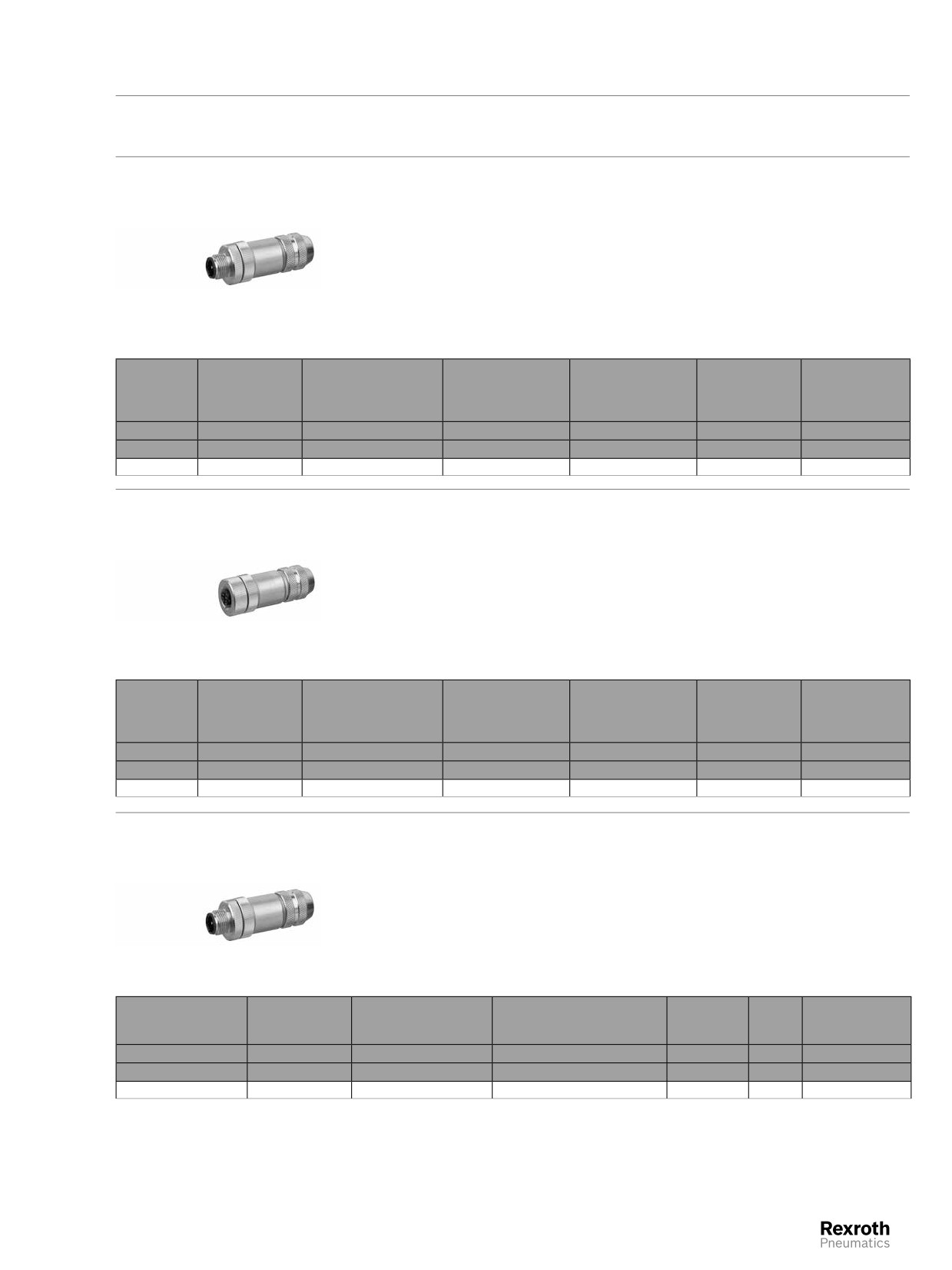

M12x1 разъем (тип папа), Cерия CN2
► Разъем, M12x1, 5-конт., B-кодированный ► экранированный
Окружающаятемпература мин./макс.
-25°C / +90°C
Степень защиты
IP67
Материалы:
00120241
Корпус
Латунь, никелированная
Уплотнения
Фтороуглеродный каучук
Рабочее
Ток, макс.
Кабельный вывод
присоединяемый
Цвет корпуса
Вес
Номер мате-
напряже-
кабель Ø мин./
риала
ние
макс.
Пер. ток
[В]
[A]
[мм]
[кг]
120
4
прямой 180°
4 / 9
серебристый
0,06
8941054054
M12x1 гнездо (тип мама), Cерия CN2
► Гнездо, M12x1, 5-конт., B-кодированный ► экранированный
Окружающаятемпература мин./макс.
-25°C / +90°C
Степень защиты
IP67
00120227
Материалы:
Корпус
Латунь, никелированная
Уплотнения
Фтороуглеродный каучук
Рабочее
Ток, макс.
Кабельный вывод
присоединяемый
Цвет корпуса
Вес
Номер мате-
напряже-
кабель Ø мин./
риала
ние
макс.
Пер. ток
[В]
[A]
[мм]
[кг]
120
4
прямой 180°
4 / 9
серебристый
0,06
8941054044
M12x1 разъем (тип папа), Cерия CN2
► Разъем, M12x1, 5-конт., A-кодированный ► экранированный
Окружающаятемпература мин./макс.
-40°C / +85°C
Степень защиты
IP67
Винты для монтажа эл.кабеля
PG 9
00120241
Материалы:
Корпус
Латунь, никелированная
Рабочее напря-
Ток, макс.
Кабельный вывод
присоединяемый кабель
Цвет кор-
Вес
Номер мате-
жение
Ø мин./макс.
пуса
риала
Пер. ток
[В]
[A]
[мм]
[кг]
125
4
прямой 180°
6 / 8
серебристый
0,048
8942051612
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
192
Клапанные системы ► Структура линков AES
Структура линков AES, Cерия AV03/AV05
Принадлежности

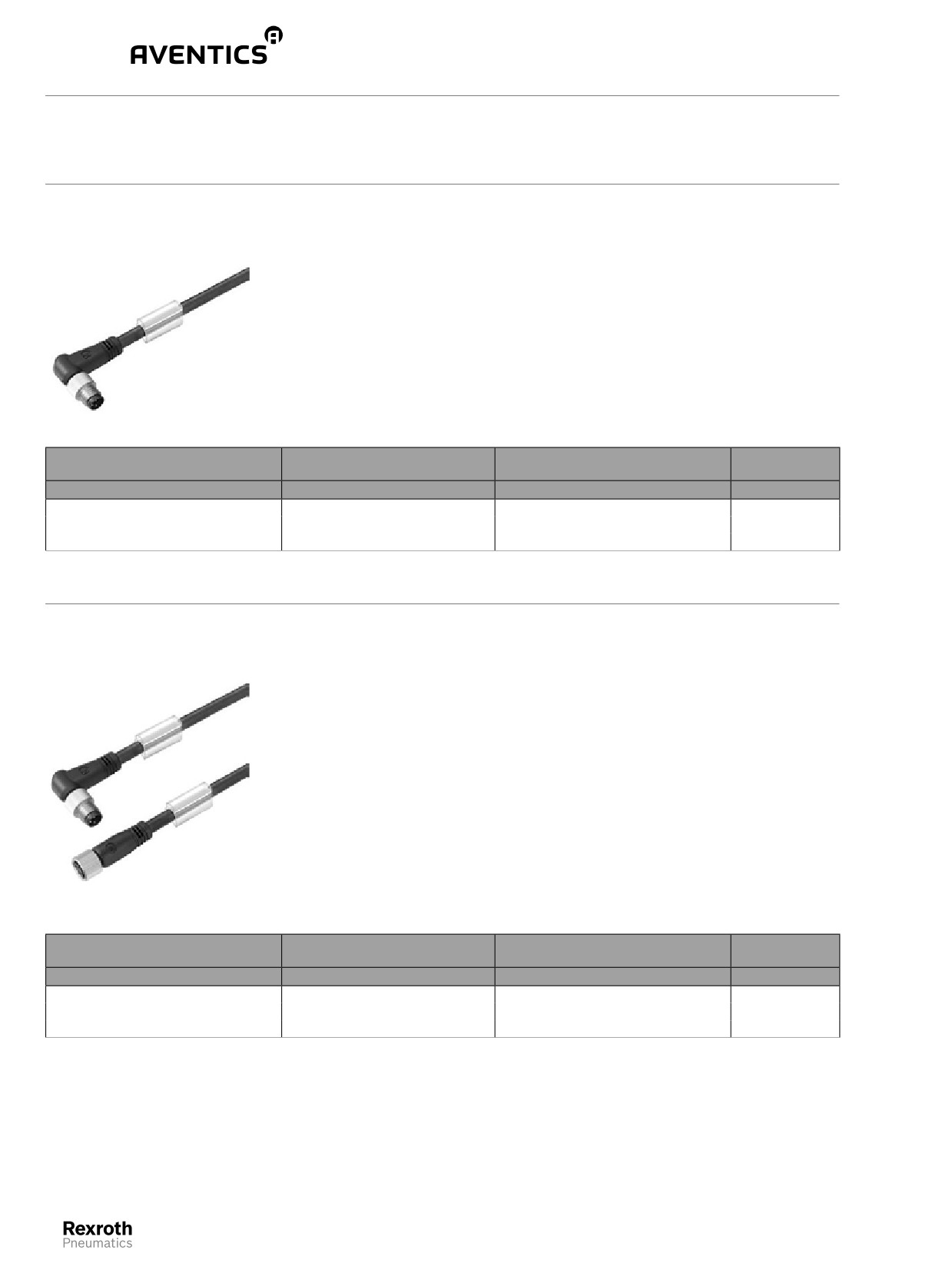

Соединительный кабель, Cерия CN2
► Разъем, M8x1, 3-конт. ► открытые концы кабеля
Окружающаятемпература мин./макс.
-25°C / +85°C
Степень защиты
IP67
Рабочеенапряжение пер. тока, макс.
60 V
Кабельный вывод
под углом 90°
Сечение провода
0,25 mm²
Материалы:
Цвет кабеля
Черный
23461_web
Ток, макс.
Количество полюсов
Длина кабеля L
Номер мате-
риала
[A]
[м]
2
R412021678
4
3
5
R412021679
10
R412021680

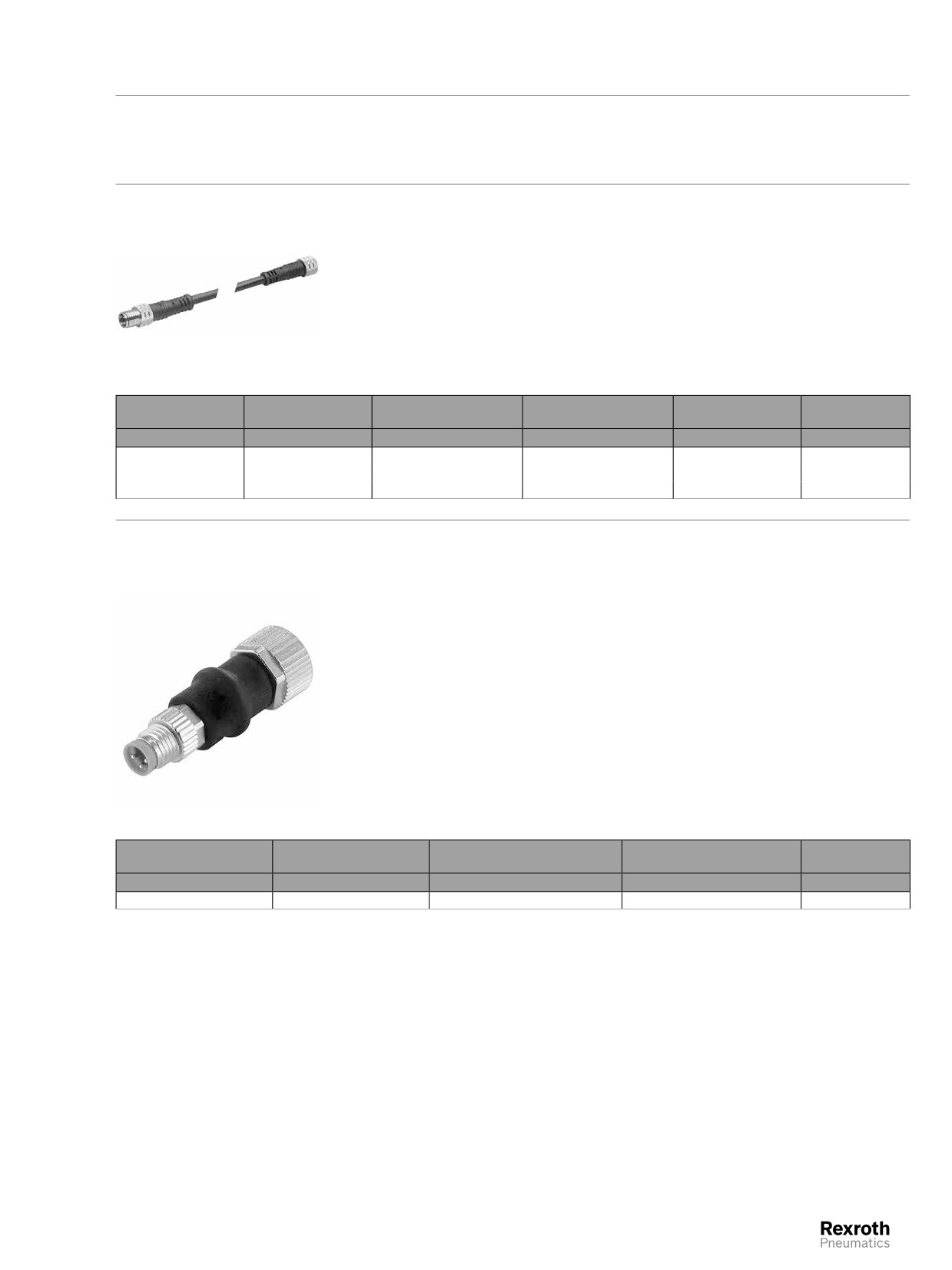

Соединительный кабель, Cерия CN2
► Разъем, M8x1, 3-конт. ► Гнездо, M8x1, 3-конт.
Окружающаятемпература мин./макс.
-25°C / +85°C
Степень защиты
IP67
Сечение провода
0,25 mm²
23463
Ток, макс.
Количество полюсов
Длина кабеля L
Номер мате-
риала
[A]
[м]
1
R412021681
4
3
2
R412021682
5
R412021683
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
193
Клапанные системы ► Структура линков AES
Структура линков AES, Cерия AV03/AV05
Принадлежности

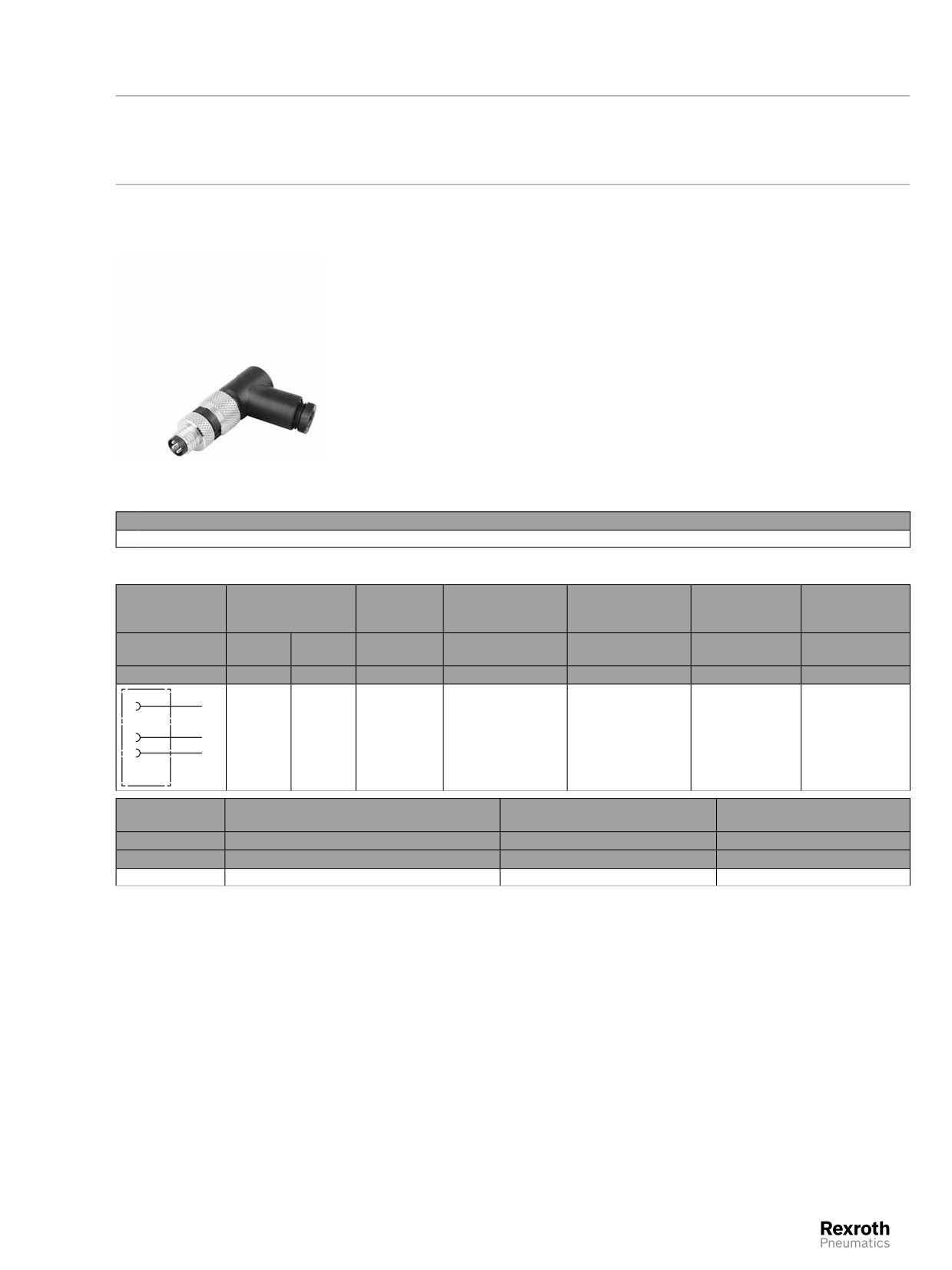

Разъем M8x1, Cерия CN2
► Разъем, M8x1, 3-конт. ► под углом
Окружающаятемпература мин./макс.
-25°C / +80°C
Степень защиты
IP67
Материалы:
Корпус
Полиамид
Поставляемый продукт может отличаться от изображения на рисунке.
23968
Технические примечания
■ Указанная степень защиты действительна исключительно в смонтированном и проверенном состоянии.
Рабочее напря-
Ток, макс.
Распределение
Кабельный
присоединяе-
Номер мате-
жение
штыр. выводов
вывод
мый кабель Ø
риала
мин./макс.
пост.
Пер. ток
тока
[В]
[В]
[A]
[мм]
1
BN
3
BU
75
60
4
3
под углом 90°
3,5 / 5
R412021677
4
BK
Номер мате-
Возможное количество штепсельных
Цвет корпуса
Вес
риала
разъемов 1
[кг]
R412021677
1 позиция
Черный
0,008
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
194
Клапанные системы ► Структура линков AES
Структура линков AES, Cерия AV03/AV05
Принадлежности

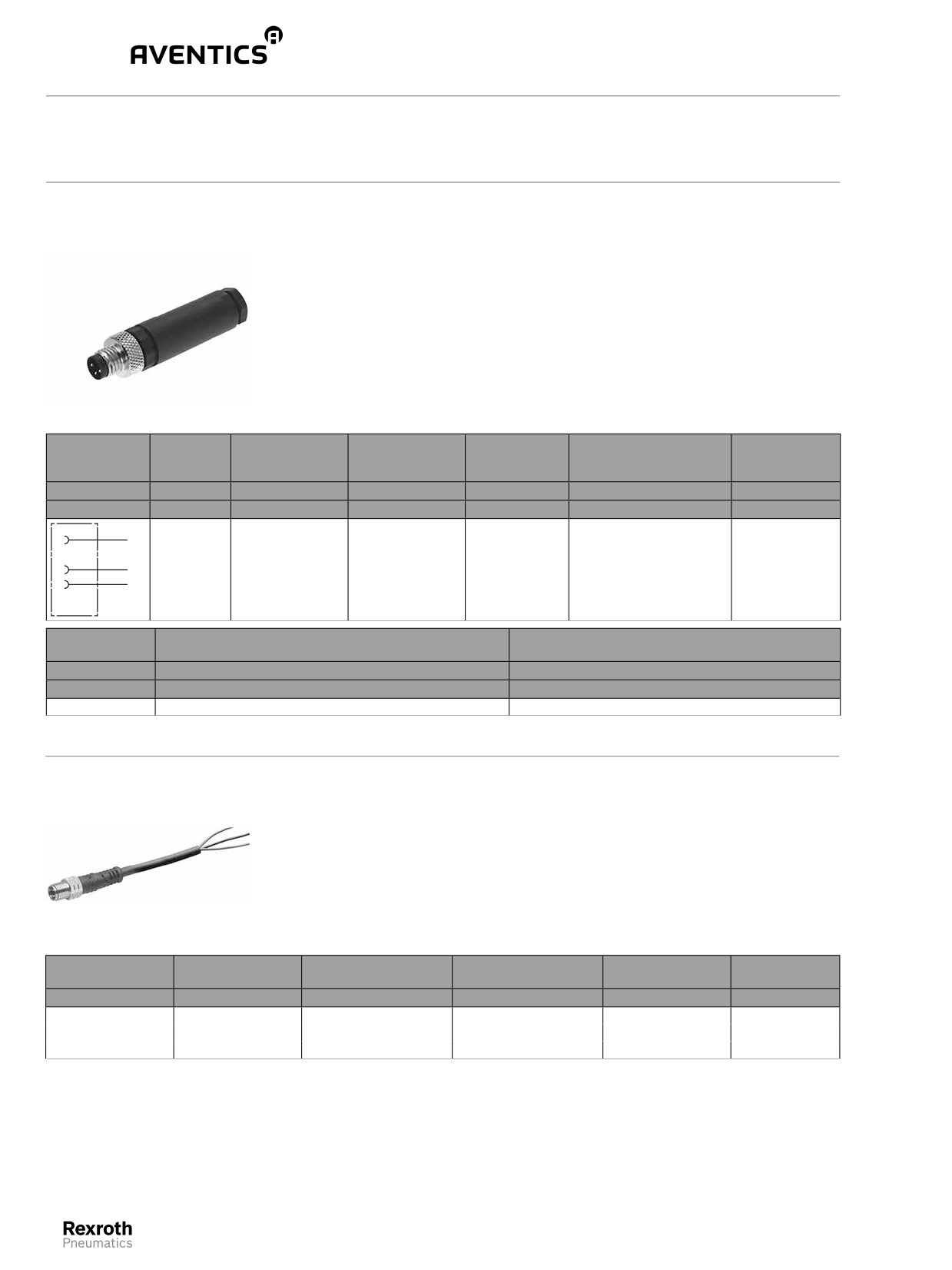

Разъем M8x1, Cерия CN2
► Разъем, M8x1, 3-конт. ► прямой
Окружающаятемпература мин./макс.
-25°C / +85°C
Степень защиты
IP65
Рабочеенапряжение пер. тока, макс.
60 V
Рабочеенапряжение пост. тока, макс.
75 V
Материалы:
Корпус
Полиамид
23467
Ток, макс.
Распределение
Кабельный
присоединяе-
Возможное количество
Номер мате-
штыр. выводов
вывод
мый кабель Ø
штепсельных разъе-
риала
мин./макс.
мов 1
[A]
[мм]
1
BN
3
BU
4
3
прямой 180°
3,5 / 5
1 позиция
R412021676
4
BK
Номер мате-
Цвет корпуса
Вес
риала
[кг]
R412021676
Черный
0,008
Соединительный кабель с разъемом, Cерия CN2
► Разъем, M8x1, 3-конт. ► открытые концы кабеля ► с самоконтрящимся резьбовым запором
Кабельный вывод
прямой 180°
Материалы:
Цвет корпуса
Черный
00118468
Оболочка кабеля
Поливинилхлорид
Степень защиты
Количество по-
Кабель-Ø
Длина кабеля L
Вес
Номер мате-
люсов
риала
[мм]
[м]
[кг]
2
0,055
8946203602
IP68
3
4,5
5
0,128
8946203612
10
0,25
8946203622
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
195
Клапанные системы ► Структура линков AES
Структура линков AES, Cерия AV03/AV05
Принадлежности
Соединительный кабель, Cерия CN2
► Разъем, M8x1, 3-конт. ► Гнездо, M8x1, 3-конт.
Кабельный вывод
прямой 180°
Материалы:
Цвет корпуса
Черный
00118679
Оболочка кабеля
Поливинилхлорид
Цвет кабеля
Черный
Степень защиты
Количество по-
Кабель-Ø
Длина кабеля L
Вес
Номер мате-
люсов
риала
[мм]
[м]
[кг]
1
0,035
8946203702
IP68
3
4,5
2
0,06
8946203712
5
0,136
8946203722
Адаптер, Cерия CN2
► Гнездо, M12x1, 3-конт. ► Разъем, M8x1, 3-конт.
Окружающаятемпература мин./макс.
-25°C / +85°C
Степень защиты
IP67
Рабочеенапряжение пер. тока, макс.
60 V
Материалы:
Корпус
Полиуретан
23277
Количество проводов
Ток, макс.
Распределение штыр.
Цвет корпуса
Номер мате-
выводов
риала
[A]
3
4
3
Черный
R412021684
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
содержание .. 10 11 12 13 ..
