AVENTICS: Умные изделия (SMART PRODUCTS). Каталог (2015 год) - часть 13
196
Клапанные системы ► Структура линков AES
Структура линков AES, Cерия AV03/AV05
Принадлежности
Соединительный кабель, Cерия CN2
► Разъем, M12x1, 4-конт. ► 2x открытые концы кабеля, 4-конт. ► с кабелем
Окружающаятемпература мин./макс.
-25°C / +80°C
Степень защиты
IP67
Рабочеенапряжение пер. тока, макс.
250 V
Кабельный вывод
прямой 180°
Сечение провода
0,34 mm²
Момент затяжки для крепежных винтов
0,8 Nm
Материалы:
Корпус
Поливинилхлорид
Оболочка кабеля
Полиуретан
Цвет кабеля
Черный
23289
Ток, макс.
Количество
Радиус изгиба,
Кабель-Ø
Длина кабеля L
Прим.
Номер мате-
полюсов
мин.
риала
[A]
[мм]
[мм]
[м]
2
R412021688
4
4
21,5
4,3
5
1)
R412021689
10
R412021690
1) с самоконтрящимся резьбовым запором
Соединительный кабель, Cерия CN2
► Разъем, M12x1, 4-конт. ► 2x Гнездо, M8x1, 3-конт.
Окружающаятемпература мин./макс.
-25°C / +80°C
Степень защиты
IP67
Рабочеенапряжение пер. тока, макс.
60 V
Сечение провода
0,25 mm²
Момент затяжки для крепежных винтов
0,8 Nm
Материалы:
Корпус
Полиуретан
Оболочка кабеля
Полиуретан
Цвет кабеля
Черный
23288
Ток, макс.
Количество
Радиус изгиба, мин.
Кабель-Ø
Длина кабеля L
Номер мате-
полюсов
риала
[A]
[мм]
[мм]
[м]
0,6
R412021685
4
3
1,25
4,1
1,5
R412021686
3
R412021687
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
197
Клапанные системы ► Структура линков AES
Структура линков AES, Cерия AV03/AV05
Принадлежности

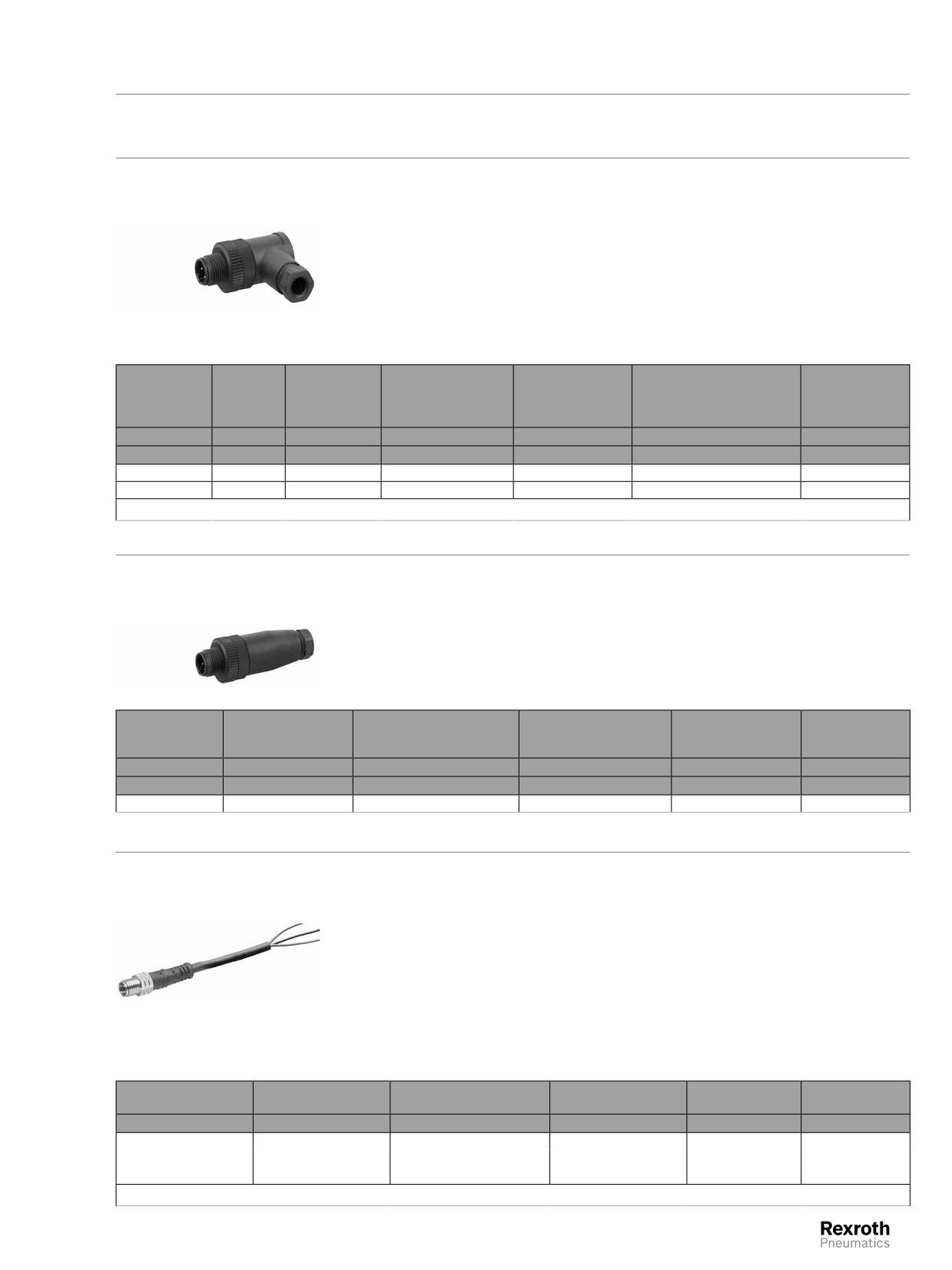

M12x1 разъем (тип папа), Cерия CN2
► Разъем, M12x1, 4-конт.
Окружающаятемпература мин./макс.
-40°C / +85°C
Степень защиты
IP67
Материалы:
Корпус
Полиамид
00120230
Поставляемый продукт может отличаться от изображения на рисунке.
электриче-
Рабочее
Ток, макс.
Кабельный вывод
присоединяе-
Вес
Номер мате-
ский интер-
напряже-
мый кабель Ø
риала
фейс
ние
мин./макс.
Пер. ток
[В]
[A]
[мм]
[кг]
-
250
4
под углом 90°
4 / 6
0,02
1834484223
A-кодированный
250
4
прямой 180°
2,1 / 5
0,023
1834484246
В двойном штекере в зависимости от уплотнения могут использоваться кабели диаметром от 2,1 до 3,0 мм или от 4,0 до 5,0 мм.
M12x1 разъем (тип папа), Cерия CN2
► Разъем, M12x1, 4-конт., A-кодированный
Окружающаятемпература мин./макс.
-40°C / +85°C
Степень защиты
IP67
00120234
Рабочее на-
Ток, макс.
Кабельный вывод
присоединяемый
Вес
Номер мате-
пряжение
кабель Ø мин./макс.
риала
Пер. ток
[В]
[A]
[мм]
[кг]
250
4
прямой 180°
4 / 6
0,016
1834484222
Соединительный кабель с разъемом, Cерия CN2
► Разъем, M12x1, 5-конт. ► открытые концы кабеля, 5-конт.
Кабельный вывод
прямой 180°
Материалы:
Цвет корпуса
Черный
00118468
Оболочка кабеля
Поливинилхлорид
Поставляемый продукт может отличаться от изображения на рисунке.
Степень защиты
Количество полю-
Длина кабеля L
Вес
Прим.
Номер мате-
сов
риала
[м]
[кг]
2
0,097
8946203432
IP68
5
5
0,228
1)
8946203442
10
0,449
8946203452
1) с самоконтрящимся резьбовым запором
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
198
Клапанные системы ► Структура линков AES
Структура линков AES, Cерия AV03/AV05
Принадлежности

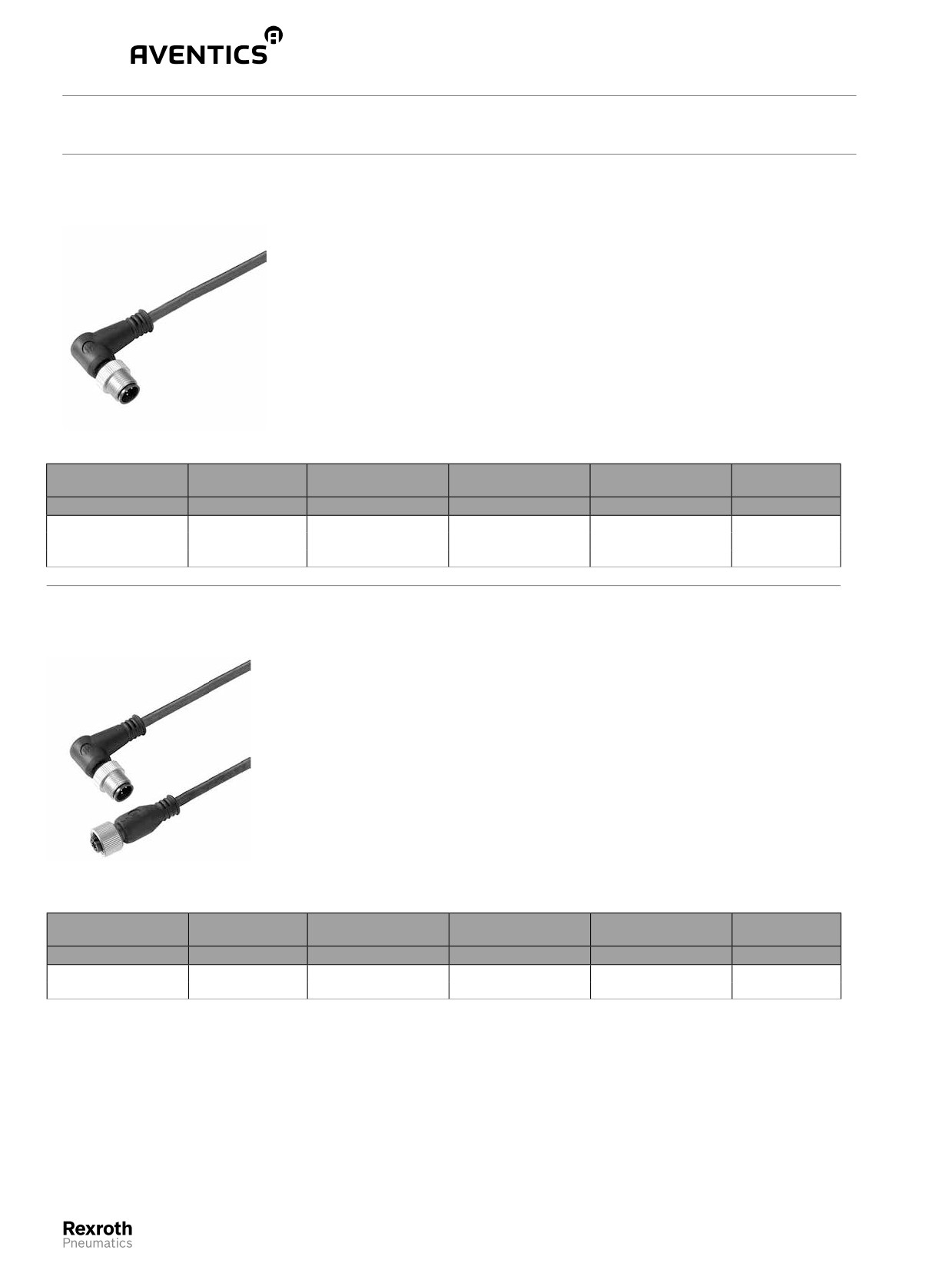

Соединительный кабель с разъемом, Cерия CN2
► Разъем, M12x1, 5-конт. ► открытые концы кабеля, 5-конт. ► с кабелем
Окружающаятемпература мин./макс.
-25°C / +80°C
Степень защиты
IP67
Рабочеенапряжение пер. тока, макс.
125 V
Кабельный вывод
под углом 90°
Сечение провода
0,34 mm²
Момент затяжки для крепежных винтов
0,8 Nm
Материалы:
Корпус
Полиуретан
Цвет корпуса
Черный
Оболочка кабеля
Полиуретан
Цвет кабеля
Черный
23278
Ток, макс.
Количество
Радиус изгиба, мин.
Кабель-Ø
Длина кабеля L
Номер мате-
полюсов
риала
[A]
[мм]
[мм]
[м]
2
R412021691
4
5
25
5
5
R412021692
10
R412021693
Соединительный кабель с разъемом, Cерия CN2
► Разъем, M12x1, 5-конт. ► Гнездо, M12x1, 5-конт. ► с кабелем
Окружающаятемпература мин./макс.
-25°C / +80°C
Степень защиты
IP67
Рабочеенапряжение пер. тока, макс.
125 V
Кабельный вывод
под углом 90°
Сечение провода
0,34 mm²
Момент затяжки для крепежных винтов
0,8 Nm
Материалы:
Корпус
Полиуретан
Цвет корпуса
Черный
Оболочка кабеля
Полиуретан
Цвет кабеля
Черный
23279
Ток, макс.
Количество
Радиус изгиба, мин.
Кабель-Ø
Длина кабеля L
Номер мате-
полюсов
риала
[A]
[мм]
[мм]
[м]
2
R412021694
4
5
25
5
5
R412021695
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
199
Клапанные системы ► Структура линков AES
Структура линков AES, Cерия AV03/AV05
Принадлежности

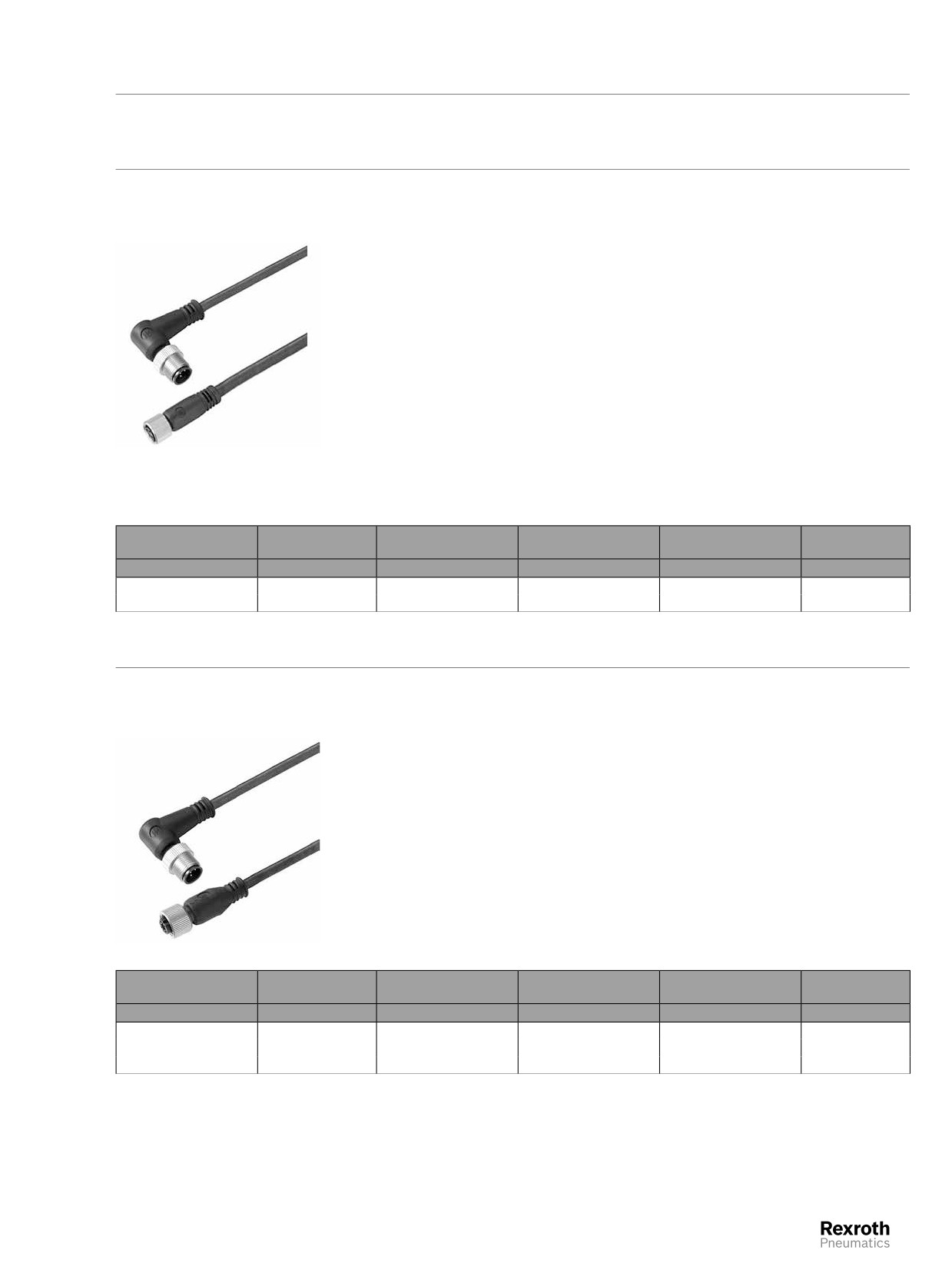

Соединительный кабель с разъемом, Cерия CN2
► Разъем, M12x1, 3-конт. ► Гнездо, M8x1, 3-конт. ► с кабелем
Окружающаятемпература мин./макс.
-25°C / +80°C
Степень защиты
IP67
Рабочеенапряжение пер. тока, макс.
60 V
Кабельный вывод
под углом 90°
Сечение провода
0,25 mm²
Момент затяжки для крепежных винтов
0,5 Nm
Материалы:
Корпус
Полиуретан
Цвет корпуса
Черный
Оболочка кабеля
Полиуретан
Цвет кабеля
Черный
23466
Поставляемый продукт может отличаться от изображения на рисунке.
Ток, макс.
Количество
Радиус изгиба, мин.
Кабель-Ø
Длина кабеля L
Номер мате-
полюсов
риала
[A]
[мм]
[мм]
[м]
2
R412021696
4
3
20,5
4,1
5
R412021697
Соединительный кабель с разъемом, Cерия CN2
► Разъем, M12x1, 5-конт. ► Гнездо, M12x1, 5-конт. ► экранированный ► с кабелем
Окружающаятемпература мин./макс.
-25°C / +85°C
Степень защиты
IP65
Рабочеенапряжение пер. тока, макс.
250 V
Кабельный вывод
под углом 90°
Сечение провода
0,34 mm²
Момент затяжки для крепежных винтов
0,8 Nm
Материалы:
Корпус
Полиуретан
Оболочка кабеля
Полиуретан
Цвет кабеля
Черный
23279
Ток, макс.
Количество
Радиус изгиба, мин.
Кабель-Ø
Длина кабеля L
Номер мате-
полюсов
риала
[A]
[мм]
[мм]
[м]
2
R412022193
4
4
20,8
5,4
5
R412022194
10
R412022195
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
200
Клапанные системы ► Структура линков AES
Структура линков AES, Cерия AV03/AV05
Принадлежности

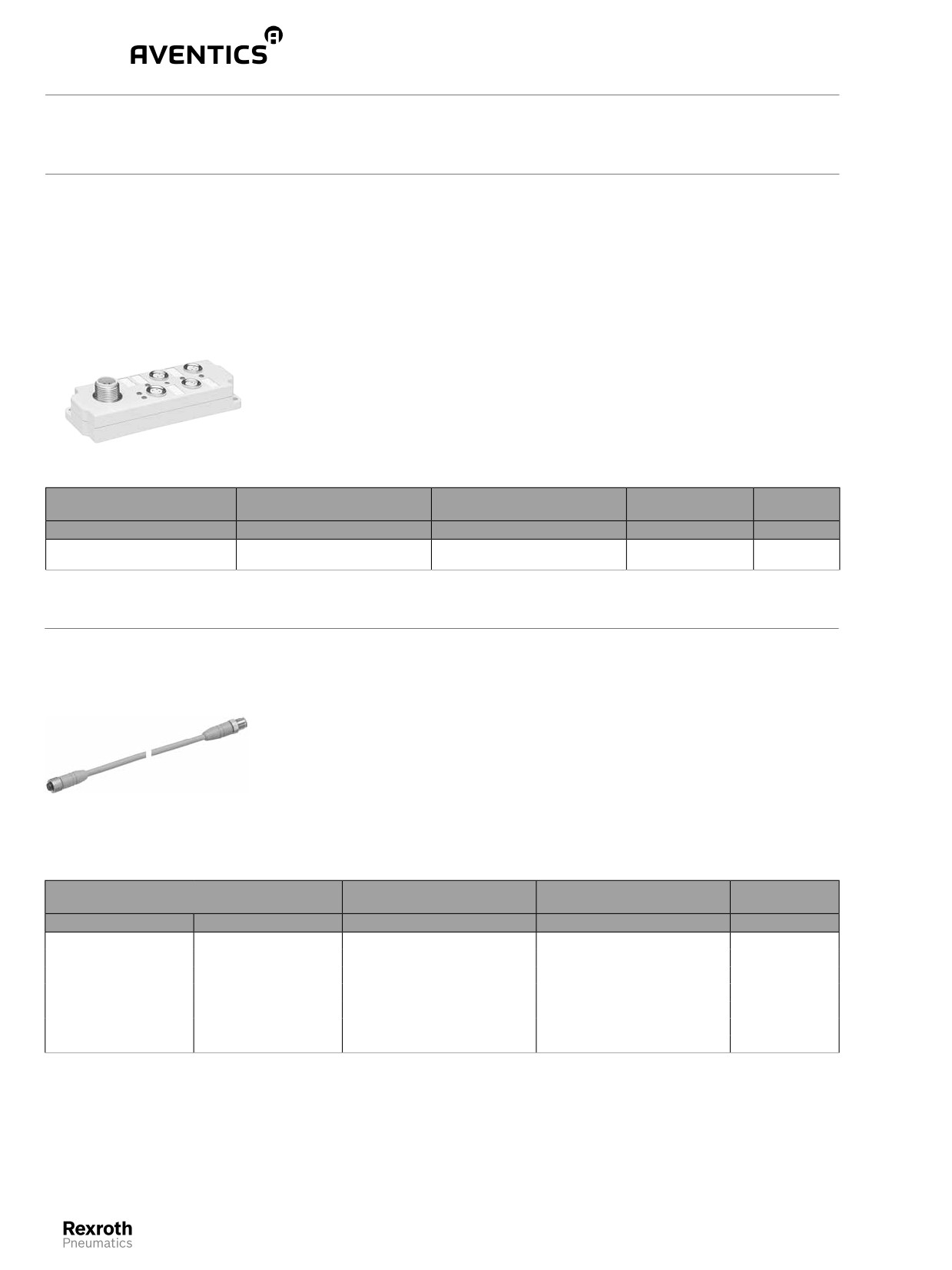

Разветвитель, Cерия AES
► 4-позиционный пассивный распределитель, M12x1, 8-полюсн. / 4 x M8x1, 3-полюсн.
Окружающаятемпература мин./макс.
-30°C / +80°C
Степень защиты
IP67
Рабочее напряжение для электроники
24 В пост. тока
Потребление тока электроникой
2 A
Материалы:
Корпус
Полиамид
22702
для
Присоединение
Присоединение
Вес
Номер ма-
Тип
териала
[кг]
16DI4M12
Гнездо (тип мама), M8x1, 3-конт.,
Разъем (тип папа), M12x1, 8-конт.
0,07
R402001810
16DO4M12
4x
Соединительный кабель, Cерия CN2
► Разъем, M12x1, 8-конт., A-кодированный ► Гнездо, M12x1, 8-конт., A-кодированный ► экранированный
► подходит для тяговой цепи
Окружающаятемпература мин./макс.
-25°C / +80°C
Степень защиты
IP67
Кабельный вывод
прямой 180°
00120164
Материалы:
Корпус
Полиуретан
Цвет корпуса
Oранжевый
Уплотнения
Фтор-каучук
Рабочее напряжение
Ток, макс.
Длина кабеля L
Номер мате-
Макс.
риала
[В пост. тока]
[В пер. тока]
[A]
[м]
0,5
8946202802
1
8946202812
2
8946202822
36
30
1,5
5
8946202832
10
8946202842
0,3
8946202852
14
R412006559
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
201
Клапанные системы ► Структура линков AES
Структура линков AES, Cерия AV03/AV05
Принадлежности

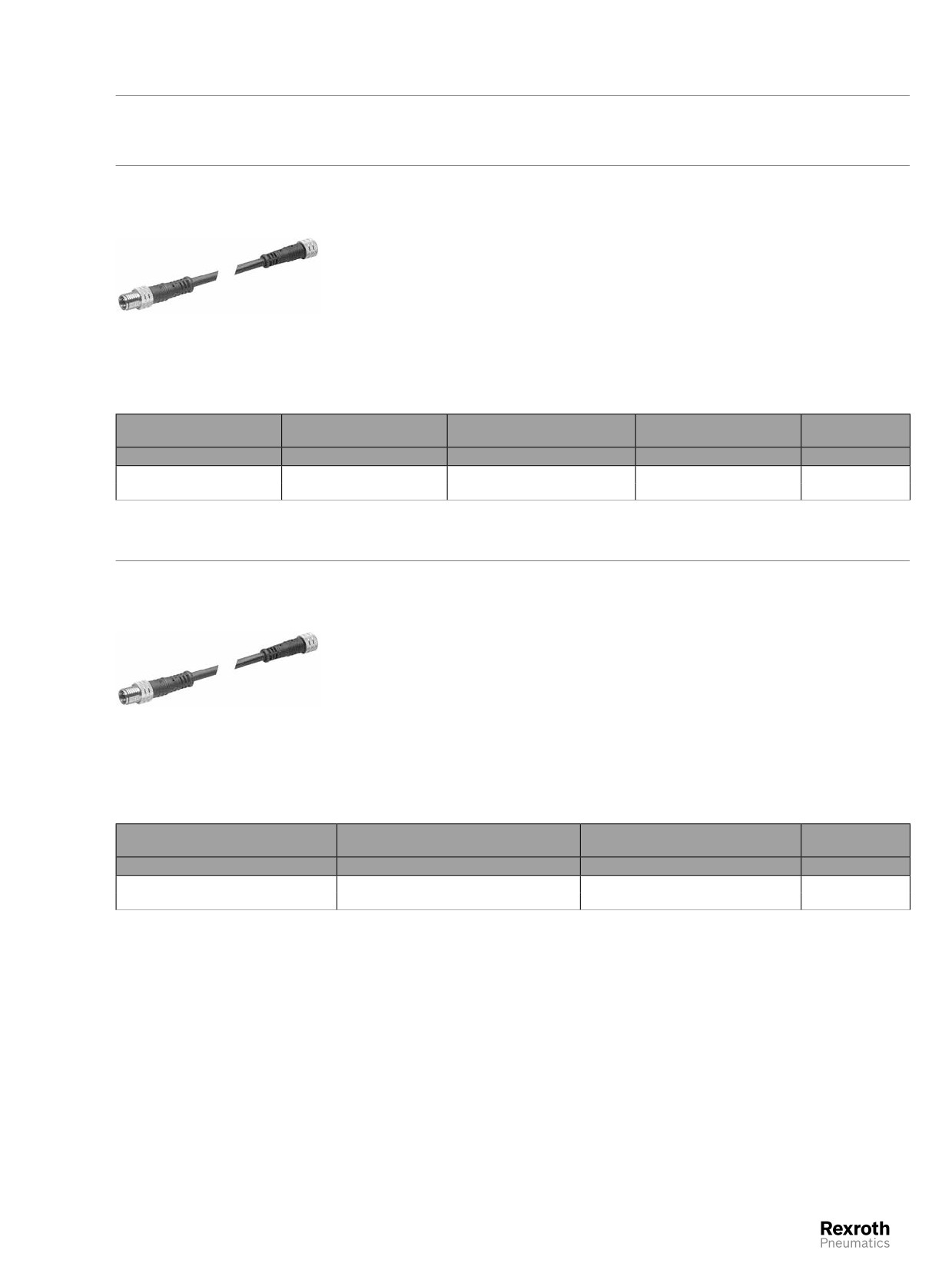

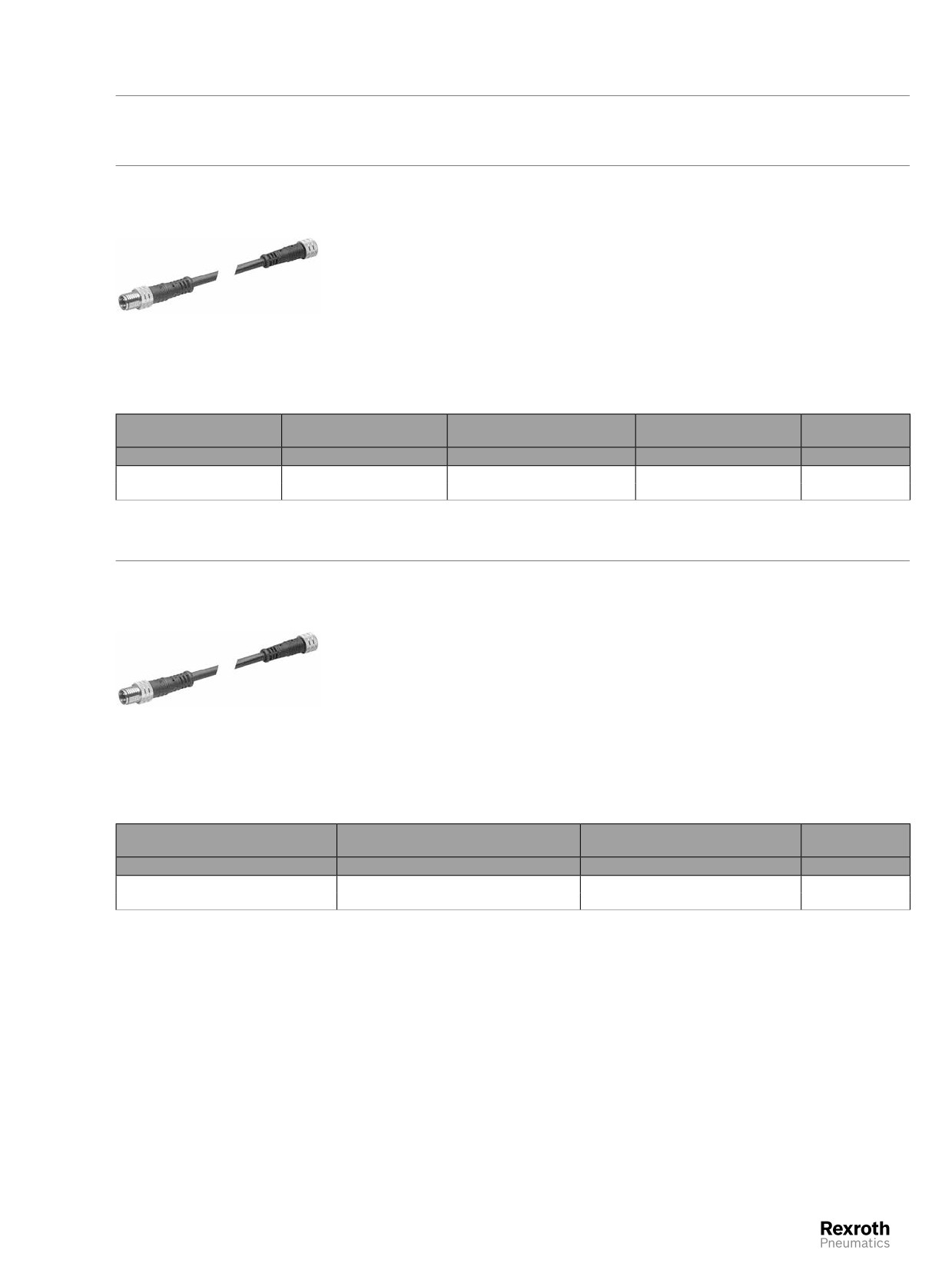

Соединительный кабель с разъемом и гнездом, Cерия CN2
► Разъем, M12x1, 3-конт. ► Гнездо, M8x1, 3-конт.
Кабельный вывод
прямой 180°
Материалы:
Цвет корпуса
Черный
00118679
Оболочка кабеля
Поливинилхлорид
Цвет кабеля
Черный
Поставляемый продукт может отличаться от изображения на рисунке.
Степень защиты
Количество полюсов
Длина кабеля L
Вес
Номер мате-
риала
[м]
[кг]
2
0,065
8946203462
IP68
3
5
0,167
8946203472
Соединительный кабель с разъемом и гнездом, Cерия CN2
► Разъем, M12x1, 5-конт. ► Гнездо, M12x1, 5-конт.
Степень защиты
IP68
Кабельный вывод
прямой 180°
Материалы:
00118679
Цвет корпуса
Черный
Оболочка кабеля
Поливинилхлорид
Цвет кабеля
Черный
Поставляемый продукт может отличаться от изображения на рисунке.
Количество полюсов
Длина кабеля L
Вес
Номер мате-
риала
[м]
[кг]
2
0,113
8946203482
5
5
0,224
8946203492
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
202
Клапанные системы ► Структура линков AES
Структура линков AES, Cерия AV03/AV05
Принадлежности

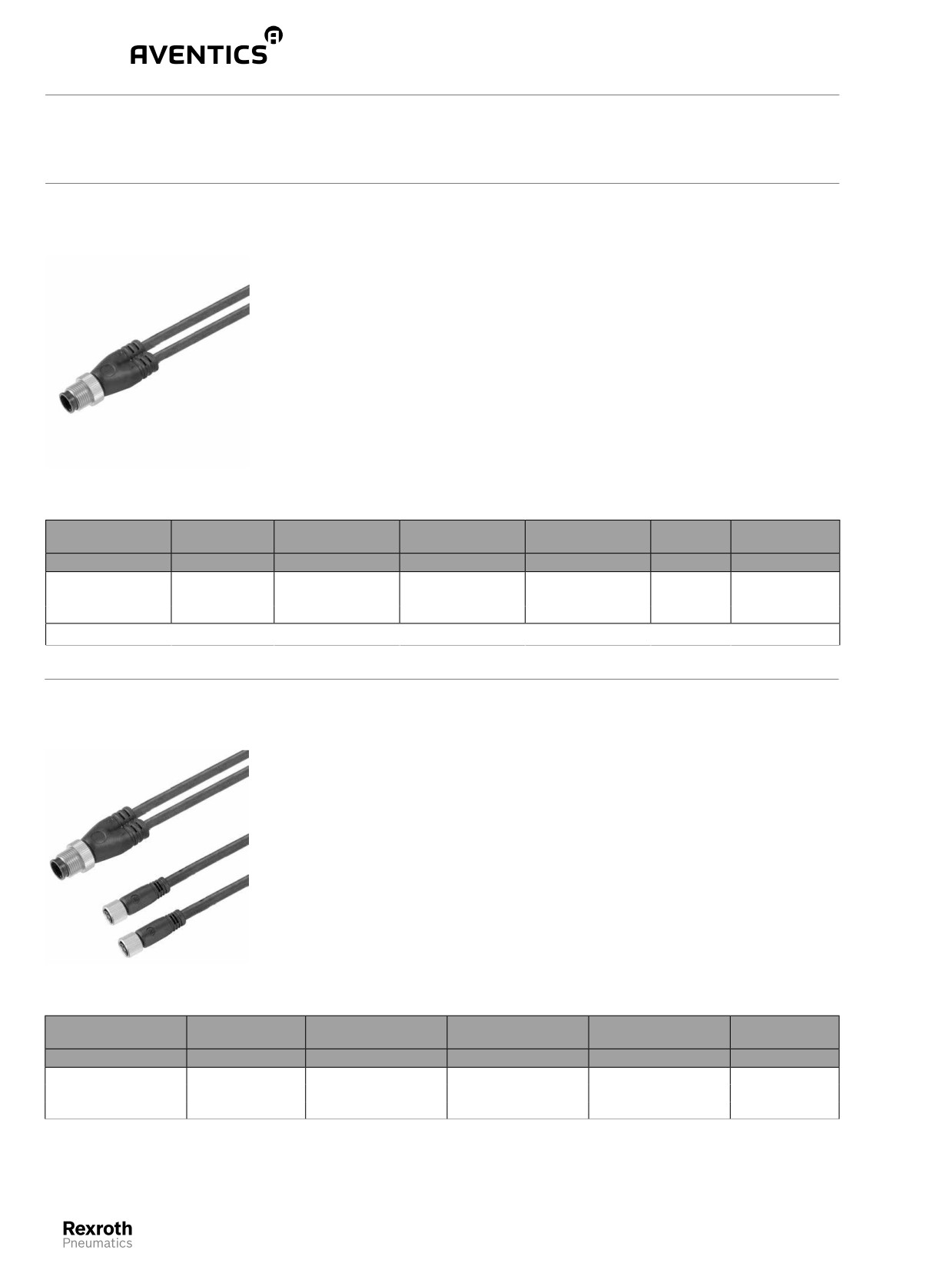

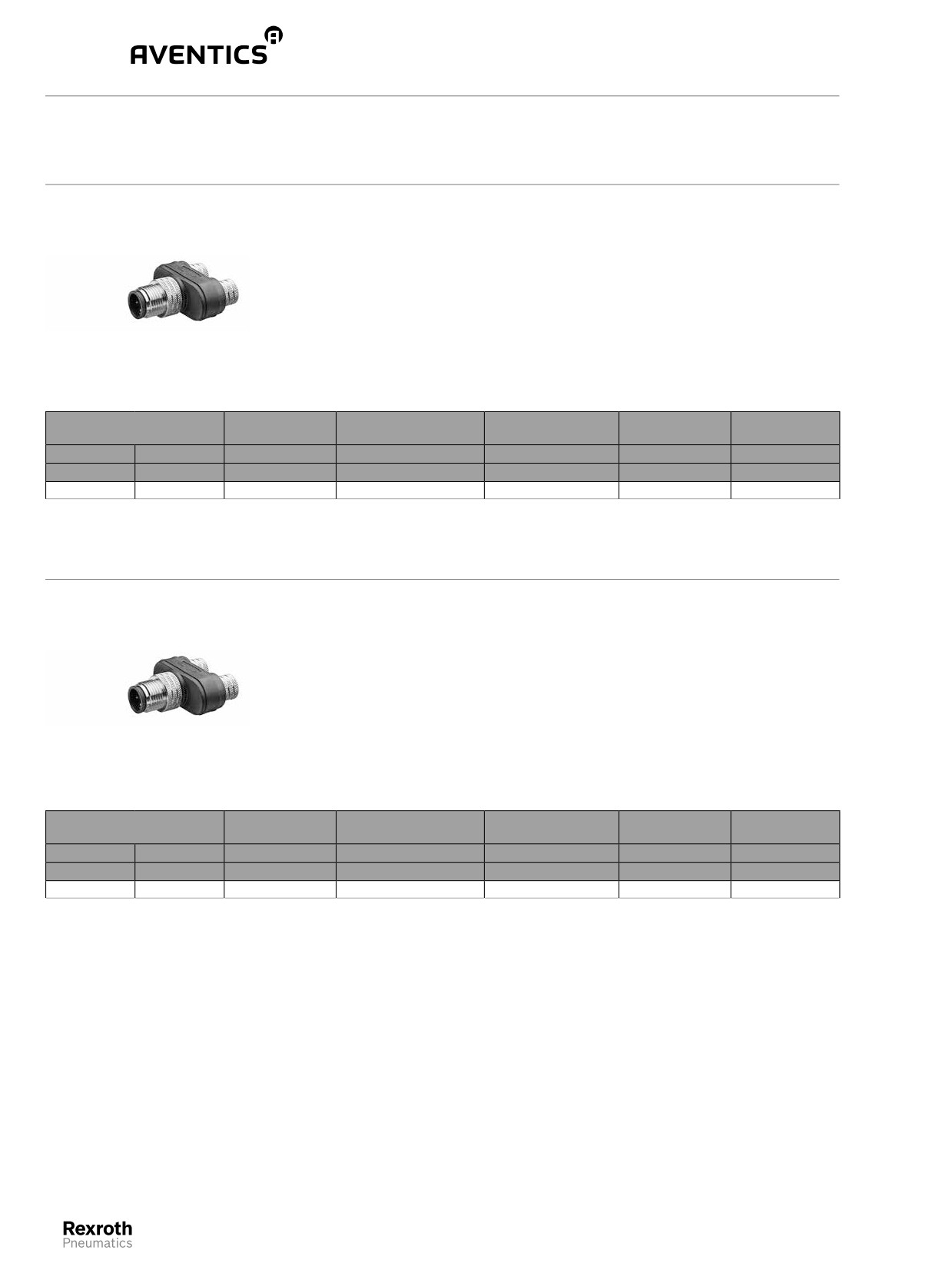

Y-образное соединение, Cерия CN2
► Разъем, M12x1, 5-конт. ► 2x Гнездо, M12x1, 5-конт.
Окружающаятемпература мин./макс.
-25°C / +90°C
Степень защиты
IP68
Материалы:
00118470
Корпус
Полиуретан
Уплотнения
Фтор-каучук
Поставляемый продукт может отличаться от изображения на рисунке.
Рабочее напряжение
Ток, макс.
Кабельный вывод
Цвет корпуса
Вес
Номер мате-
риала
пост. тока
Пер. ток
[В]
[В]
[A]
[кг]
36
30
4
прямой 180°
Черный
0,029
8941002392
Y-образное соединение, Cерия CN2
► Разъем, M12x1, 4-конт. ► 2x Гнездо, M8x1, 3-конт.
Окружающаятемпература мин./макс.
-25°C / +90°C
Степень защиты
IP68
Материалы:
00118470
Корпус
Полиуретан
Уплотнения
Фтор-каучук
Поставляемый продукт может отличаться от изображения на рисунке.
Рабочее напряжение
Ток, макс.
Кабельный вывод
Цвет корпуса
Вес
Номер мате-
риала
пост. тока
Пер. ток
[В]
[В]
[A]
[кг]
75
60
4
прямой 180°
Черный
0,02
8941002382
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
203
Клапанные системы ► Структура линков AES
Структура линков AES, Cерия AV03/AV05
Принадлежности

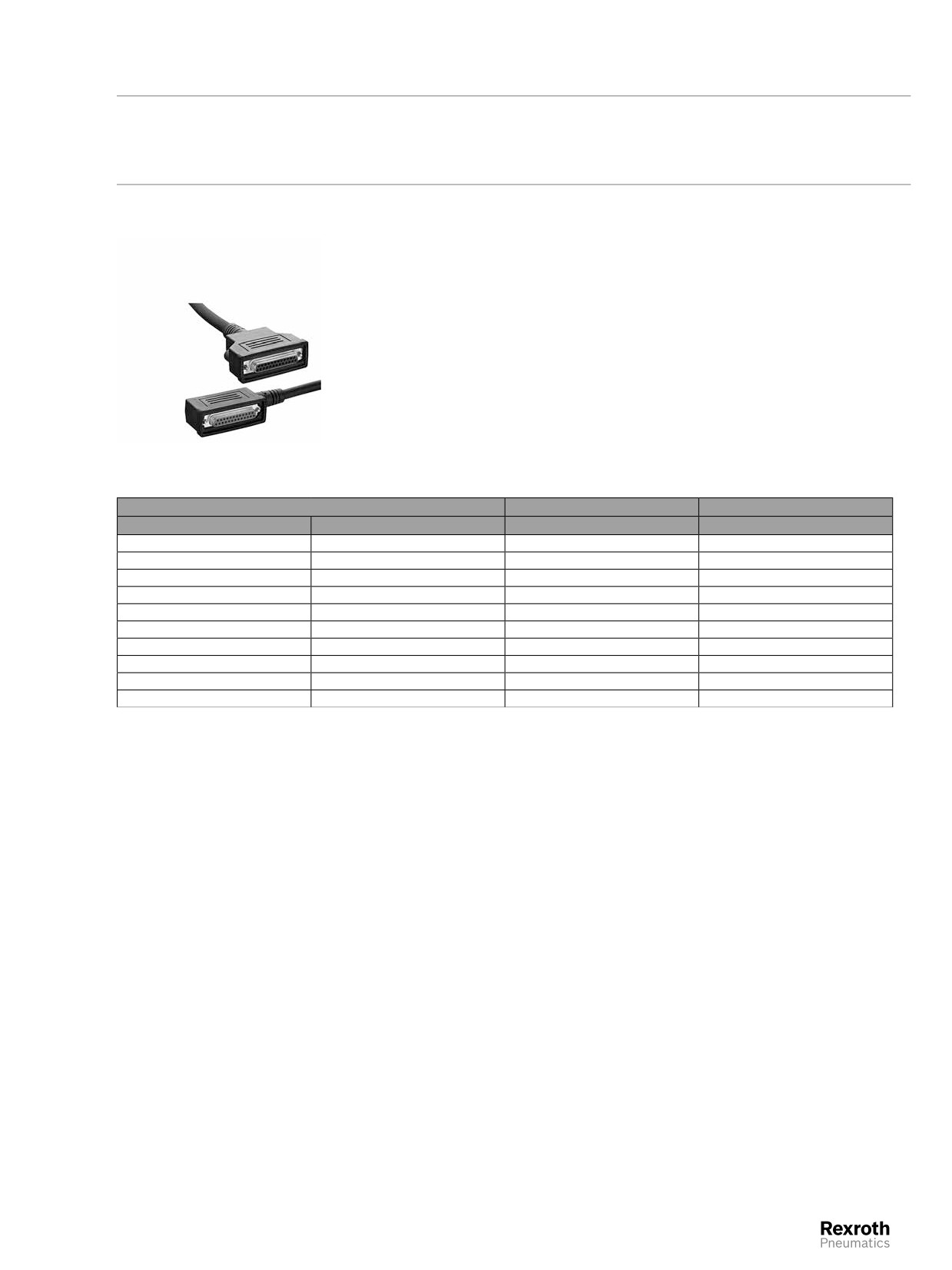

Многоконтактный разъем D-Sub (25-конт.)
Окружающаятемпература мин./макс.
-5°C / +50°C
Степень защиты
IP65
Рабочее напряжение пост. тока, макс.
24 V
Сечение провода
0,21 mm²
Материалы:
Корпус
Термопластичный эластомер
Оболочка кабеля
Поливинилхлорид
Поставленное изделие может отличаться от изображения на рисунке. Точное описание см. на
чертеже.
15845
электрический интерфейс
Длина кабеля L
Номер материала
[Присоединение 1]
[Присоединение 2]
[м]
Гнездо (тип мама), D-Sub, 25-конт.
Разъем (тип папа), D-Sub, 25-конт.
0,5
R412020630
Гнездо (тип мама), D-Sub, 25-конт.
Разъем (тип папа), D-Sub, 25-конт.
1
R412020631
Гнездо (тип мама), D-Sub, 25-конт.
Разъем (тип папа), D-Sub, 25-конт.
2
R412020632
Гнездо (тип мама), D-Sub, 25-конт.
Разъем (тип папа), D-Sub, 25-конт.
5
R412020633
Гнездо (тип мама), D-Sub, 25-конт.
Разъем (тип папа), D-Sub, 25-конт.
10
R412020634
Гнездо (тип мама), D-Sub, 25-конт.
Разъем (тип папа), D-Sub, 25-конт.
0,5
R412020635
Гнездо (тип мама), D-Sub, 25-конт.
Разъем (тип папа), D-Sub, 25-конт.
1
R412020636
Гнездо (тип мама), D-Sub, 25-конт.
Разъем (тип папа), D-Sub, 25-конт.
2
R412020637
Гнездо (тип мама), D-Sub, 25-конт.
Разъем (тип папа), D-Sub, 25-конт.
5
R412020638
Гнездо (тип мама), D-Sub, 25-конт.
Разъем (тип папа), D-Sub, 25-конт.
10
R412020639
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
204
Клапанные системы ► Структура линков AES
Структура линков AES
Принадлежности

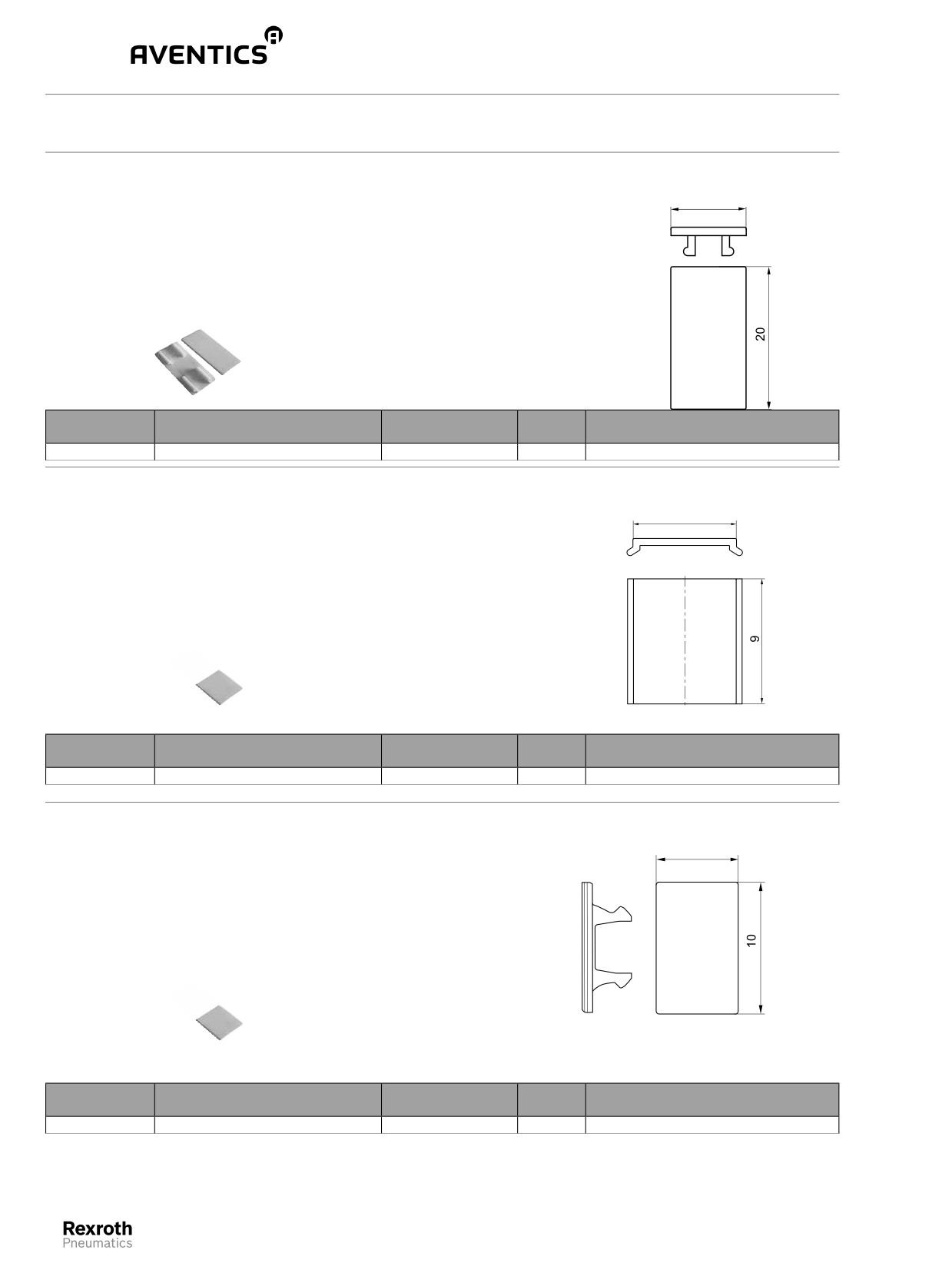

Табличка с обозначением
► для AV03, AV05, LS04 / LS04-SW, блоки сопряжения с шиной серии AES
9
21315
21314
Номер мате-
Тип
Материал
Вес
Поставляемое количество
риала
[kg]
[Шт.]
R422100889
Табличка с обозначением
Полиамид
0,014
20
Таблички с обозначением, фронтальные
► для AV03, AV05, модули ввода/вывода серии AES, блоки сопряжения с шиной серии AES
7,4
21318_b
21315_a
Номер мате-
Тип
Материал
Вес
Поставляемое количество
риала
[kg]
[Шт.]
R412019552
Табличка с обозначением
Полиамид
0,014
150
Табличка с обозначением
► для модули ввода/вывода серии AES
5
21314_a
21315_a
Номер мате-
Тип
Материал
Вес
Поставляемое количество
риала
[kg]
[Шт.]
R412018192
Табличка с обозначением
Полиамид
0,014
60
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
205
Клапанные системы ► Структура линков AES
Структура линков AES
Принадлежности

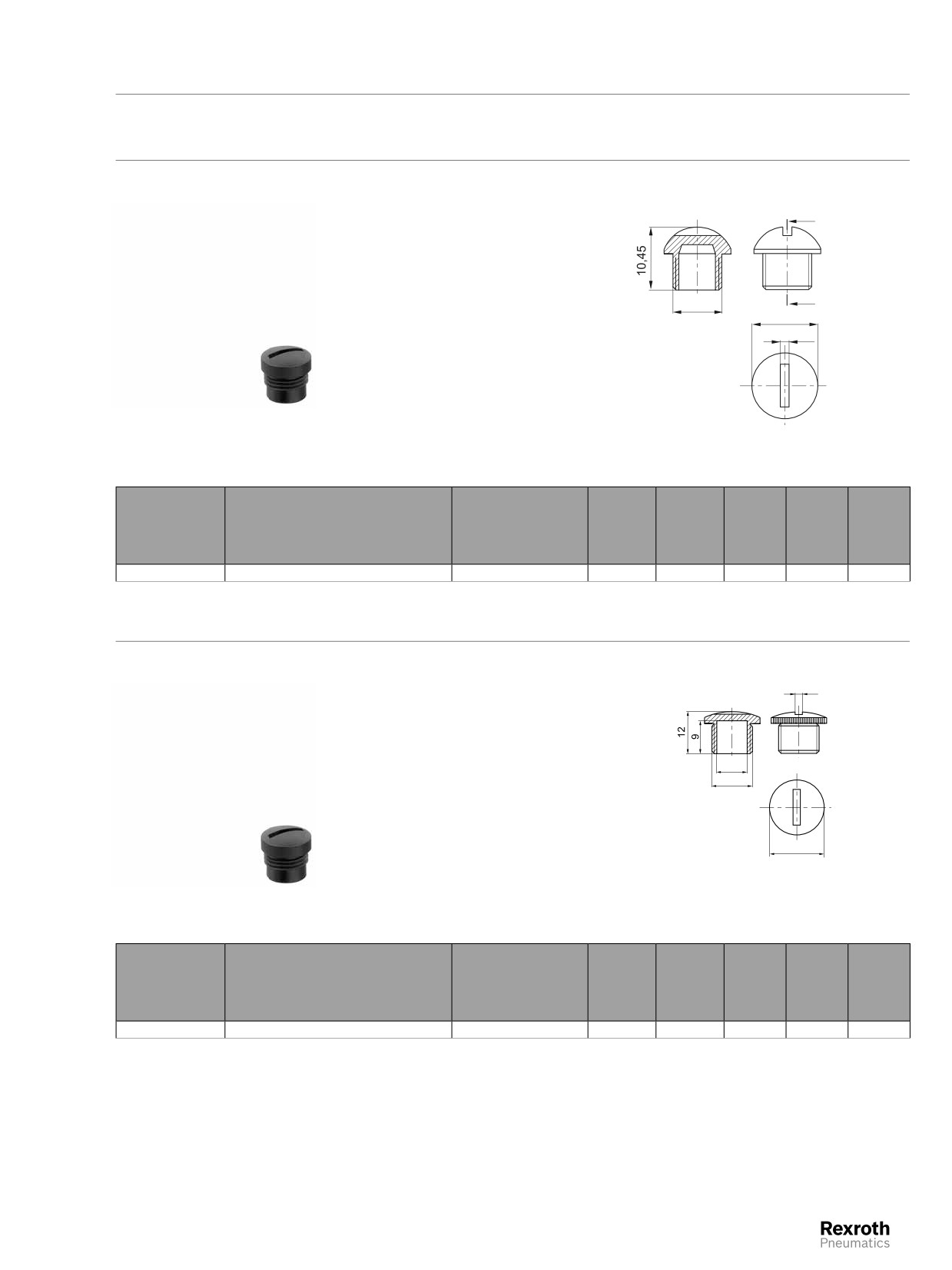

Защитный колпачок
► M8x1
A-A
A
A
M8 x 1
Ø11
1,5
00120243
00131442
Номер мате-
Тип
Материал
Вес
Постав-
риала
[kg]
ляемое
количе-
ство
[Шт.]
R412003493
M8x1
Полиамид
0,014
25
Защитный колпачок
► M12x1
1,5
Ø8,5
M12 x 1
Ø14
00132349
00120243
Номер мате-
Тип
Материал
Вес
Постав-
риала
[kg]
ляемое
количе-
ство
[Шт.]
1823312001
M12x1
Полиамид
0,001
50
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
206
Клапанные системы ► Структура линков AES
Структура линков AES
Принадлежности

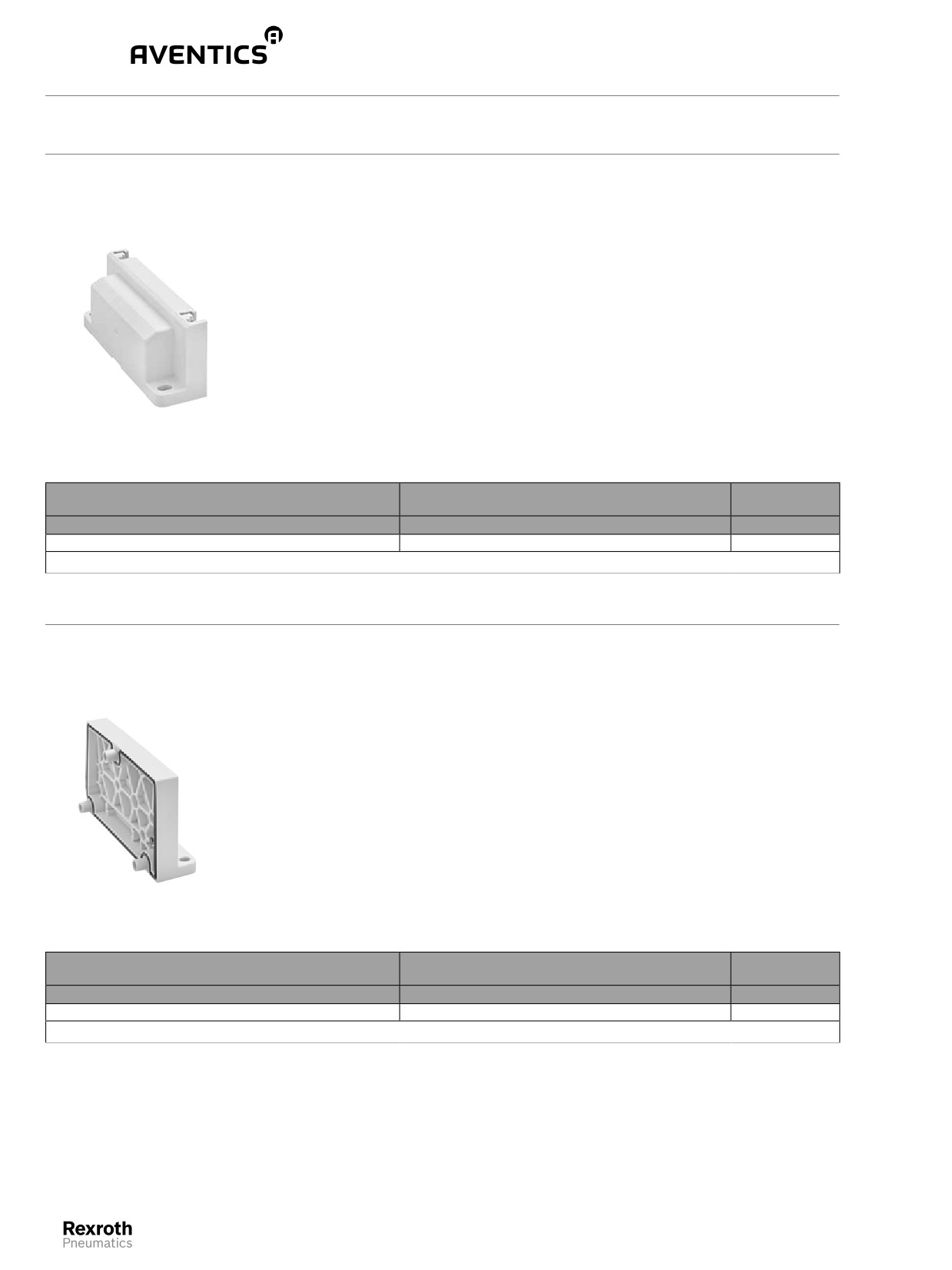

Концевая плита слева
► для AES
Окружающаятемпература мин./макс.
-10°C / +60°C
Материалы:
Монтажная плита
Полиамид, армированный стекловолокном
21465
Тип
Вес
Номер мате-
риала
[кг]
Концевая плита слева
0,033
R412015398
Объем поставки: вкл. 2 пружинных зажимных элемента
Концевая плита справа
► для AES
Окружающаятемпература мин./макс.
-10°C / +60°C
Материалы:
Монтажная плита
Полиамид, армированный стекловолокном
21398
Подходит для
Вес
Номер мате-
Cерия
риала
[кг]
Автономный вариант AES
0,039
R412015741
Поставка, вкл. прокладку и крепежные винты
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
207
Клапанные системы ► Структура линков AES
Структура линков AES
Принадлежности

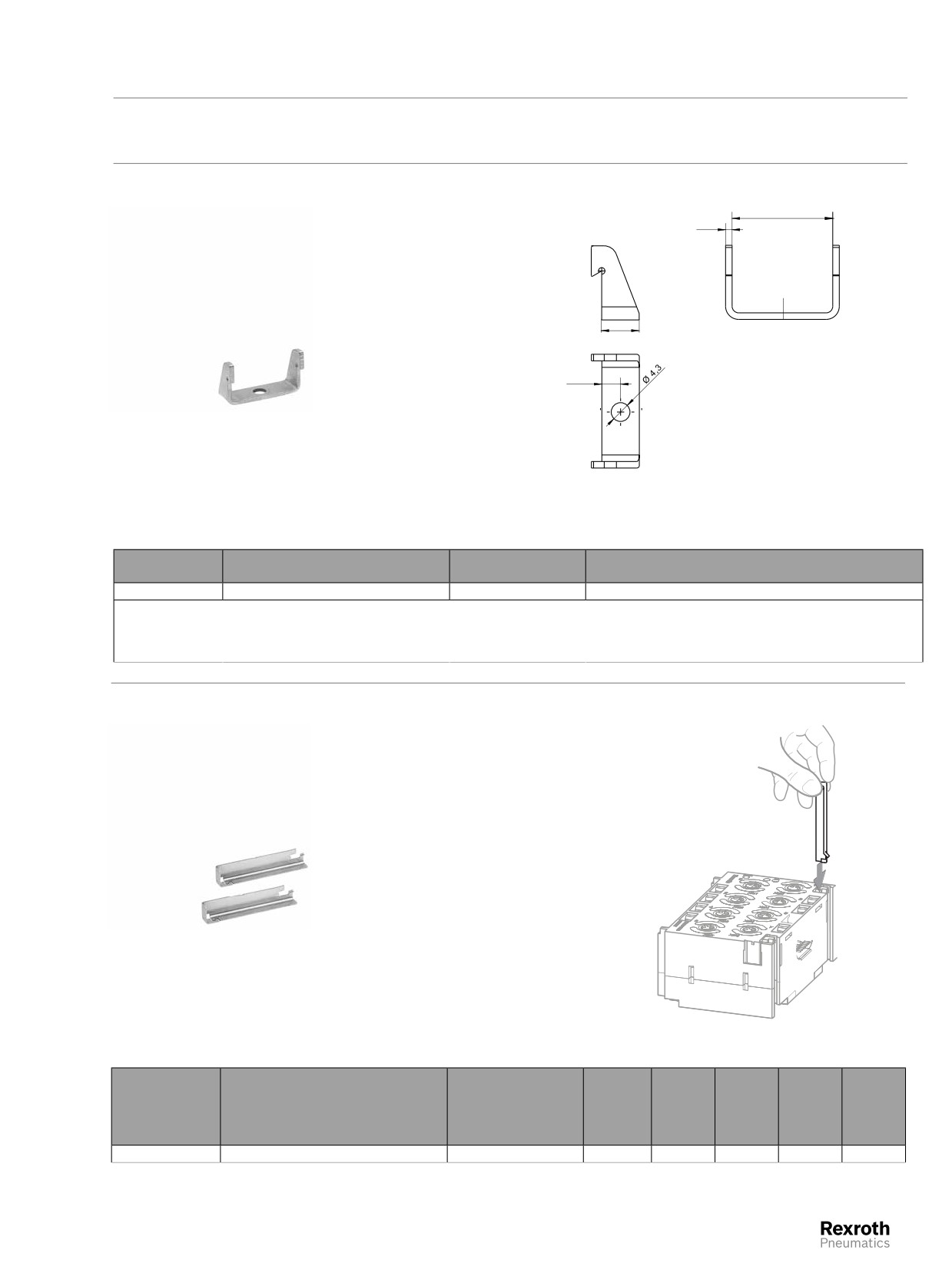

Крепежный уголок для промежуточного крепления
► для AES, AV03, AV05
23,1
1,5
8,6
4,3
19093
17196
Крепежные уголки входят в объем поставки
Номер мате-
Тип
Материал
Поставляемое количество
риала
[Шт.]
R412018339
Крепежные уголки
Нержавеющая сталь
10
Чтобы закрепить весь узел на монтажной поверхности, смонтируйте крепежный уголок (R412018339) после трех модулей ввода/вывода или 8 клапа-
нов.
Крепежные уголки входят в объем поставки
Расстояние между крепежными уголками должно составлять не более 150 мм.
Пружинный зажимной элемент
► для AES
19094
20432
Номер мате-
Тип
Материал
Постав-
риала
ляемое
количе-
ство
[Шт.]
R412015400
Пружинный зажимной элемент
сталь
10
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
208
Клапанные системы ► Структура линков BDC
Прямое соединение магистральной шины (BDC), В-дизайн
► Расширитель шины с драйвером ► Протокол магистральной шины: PROFIBUS DP / CANopen / CANopen sb
/ DeviceNet / EtherCAT / sercos III
Окружающаятемпература мин./макс.
+0°C / +50°C
Степень защиты
IP65
Рабочее напряжение для электроники
24 В пост. тока
Электроника с допуском напряжения
-15% / +20%
Потребление тока электроникой
0,05 A
Рабочее напряжение исполнительных органов
24 В пост. тока
Суммарный ток для исполнительных органов
3 A
Количество электромагнитных катушек Макс.
32
Потребление тока макс. одной катушкой
0,1 A
ПрисоединениеБлок распределителей
Гнездо
Планка 2,0 мм
3x13-конт.
00130356
Помехоизлучение согласно стандарту
EN 61000-6-4
Помехозащищенность согласно стандарту
IEC 61000-6-2
Протокол маги-
Присоедине-
Присоедине-
Напряжение пита-
Инструкция
Вес
Номер ма-
стральной шины
ние ШИНА IN
ние ШИНА OUT X72
ния
по управле-
териала
нию
[кг]
Разъем (тип папа),
Гнездо (тип мама),
Разъем (тип папа), M12,
PROFIBUS DP
M12x1, 5-конт., B-кодиро-
M12x1, 5-конт., B-кодиро-
R412009414
0,29
R412008537
4-конт., A-кодированный
ванный
ванный
Разъем (тип папа),
Гнездо (тип мама),
Разъем (тип папа), M12,
CANopen
M12x1, 5-конт., A-кодиро-
M12x1, 5-конт., A-кодиро-
R412009415
0,29
R412008538
4-конт., A-кодированный
ванный
ванный
Разъем (тип папа),
Гнездо (тип мама),
Разъем (тип папа), M12,
CANopen sb
M12x1, 5-конт., A-кодиро-
M12x1, 5-конт., A-кодиро-
R412009415
0,29
R412008990
4-конт., A-кодированный
ванный
ванный
Разъем (тип папа),
Гнездо (тип мама),
Разъем (тип папа), M12,
DeviceNet
M12x1, 5-конт., A-кодиро-
M12x1, 5-конт., A-кодиро-
R412009416
0,29
R412008539
4-конт., A-кодированный
ванный
ванный
Гнездо (тип мама),
Гнездо (тип мама),
Разъем (тип папа), M12,
EtherCAT
M12x1, 5-конт., D-кодиро-
M12x1, 5-конт., D-кодиро-
R412009414
0,29
R412009573
4-конт., A-кодированный
ванный
ванный
Гнездо (тип мама),
Гнездо (тип мама),
Разъем (тип папа), M12,
sercos III
M12x1, 5-конт., D-кодиро-
M12x1, 5-конт., D-кодиро-
R412012610
0,29
R412009516
4-конт., A-кодированный
ванный
ванный
Поставка, вкл. 2 винта и прокладку
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
209

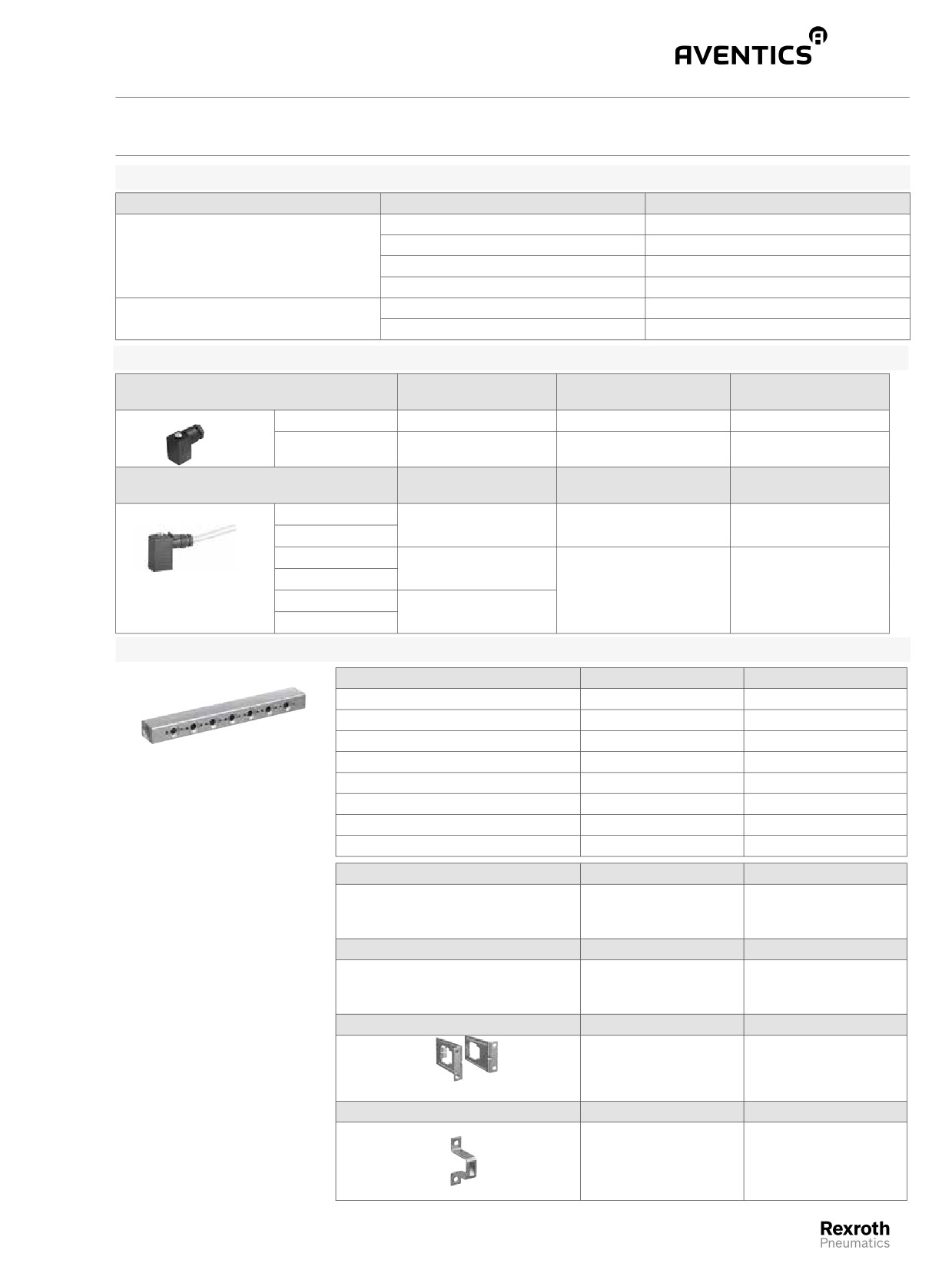

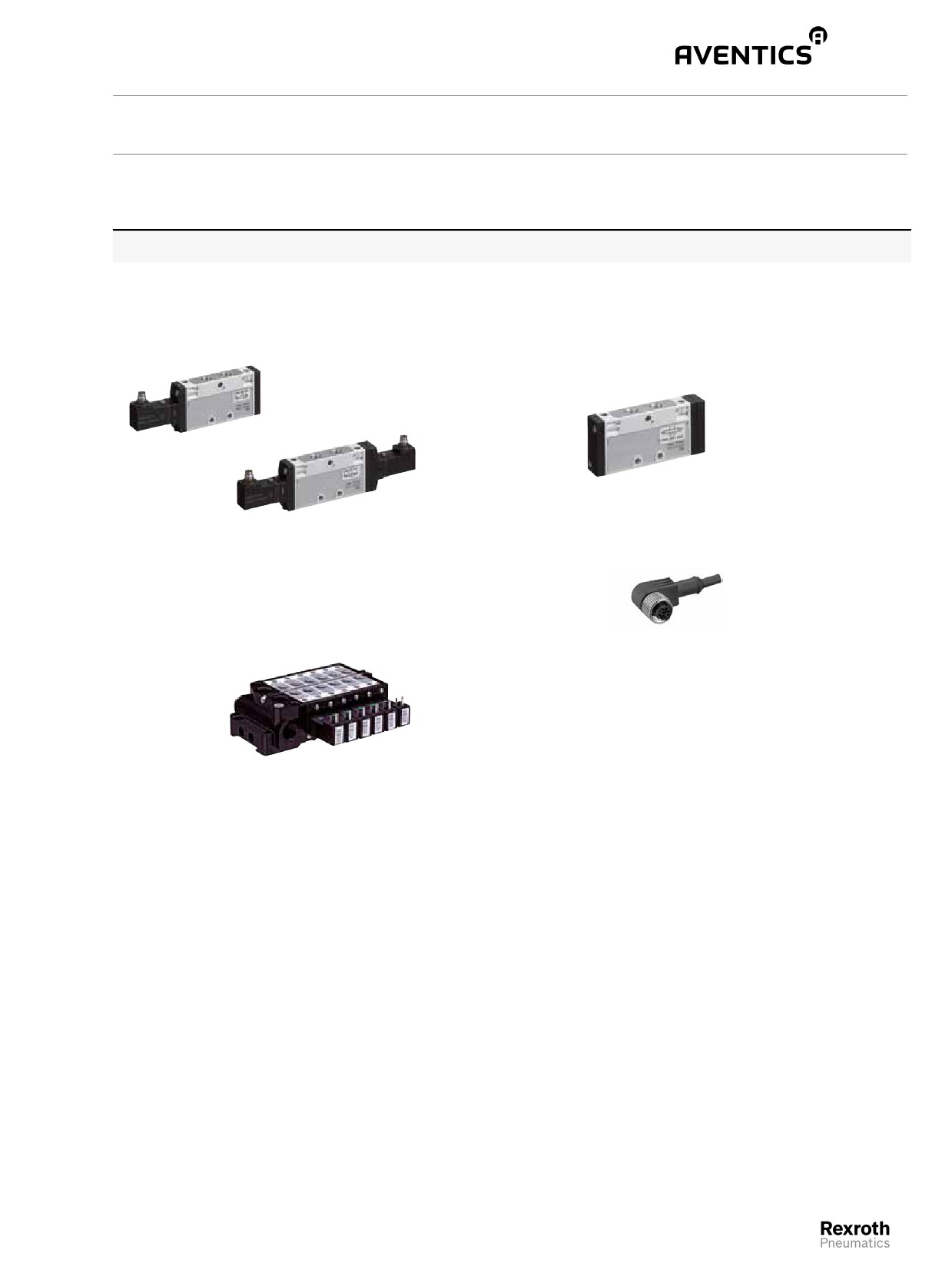

Пневмораспределители ► с электрическим и пневматическим управлением
Серия TC08 (G 1/8) и TC15 (G 1/4), трубное присоединение
► Вспомогательное ручное дублирование: с фиксированием и без фиксирования
Варианты
Распределитель 2 x 3/2 и 5/2, с односторонним, двусторонним управлением и распределитель 5/3, среднее
положение закрыто, открыто (удаление воздуха) и открыто (подача воздуха)
Электрическое соединение: разъем, M8, 3- и 4-контактный
С пневматическим управлением
Клапанные системы
Соединительный кабель, серия CN2, 3- или 4-контактный
• Отдельное разъемное проводное соединение
• Электр. присоединение: разъем M8 / разъем формы C
• Электр. присоединение: кабельная розетка
Серия TC08
Серия TC15
• Qn макс. = 800 л/мин
• Qn макс. = 1500 л/мин
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
210
Пневмораспределители ► с электрическим и пневматическим управлением
Серия TC08 (G 1/8) и TC15 (G 1/4), трубное присоединение
► Вспомогательное ручное дублирование: с фиксированием и без фиксирования

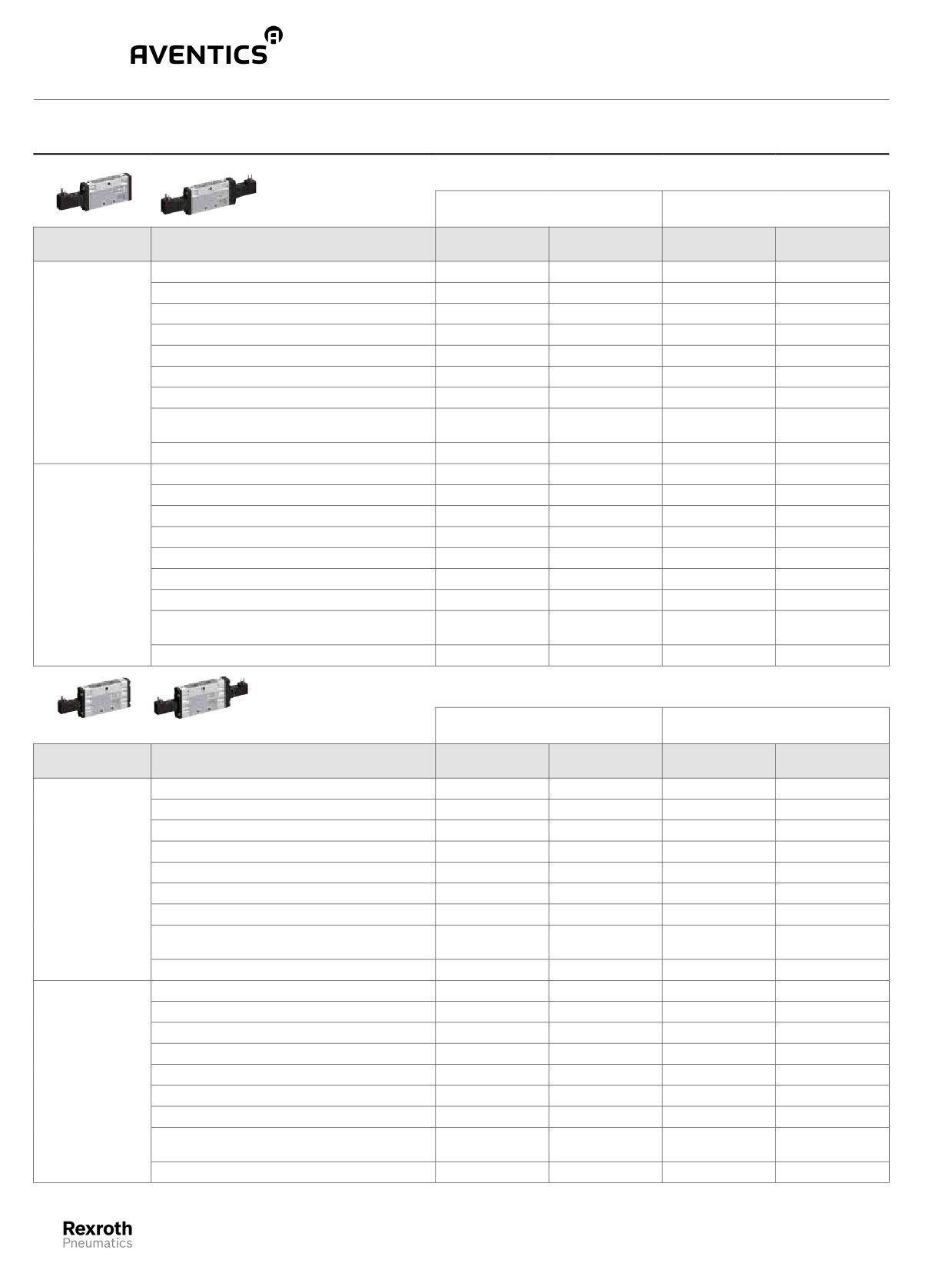

TC08 G 1/8
Вспомогательное ручное дублирование:
Вспомогательное ручное дублирование:
С фиксированием
Без фиксирования
Предварительное
Обозначение
24 В пост.тока
Перем. ток 50/60 Гц
24 В пост.тока
Перем. ток 50/60 Гц
управление
2 x 3/2 Н.З./Н.З.
R422102002
R422102004
R422102023
R422102025
2 x 3/2 Н.О./Н.О.
R422102006
R422102008
R422102027
R422102029
2 x 3/2 Н.З./Н.О.
R422102010
R422102012
R422102031
R422102033
5/2, 2,5 - 10 бар
0820060001
0820060003
0820060101
0820060103
5/2, 3 - 10 бар
0820060026
0820060028
0820060126
0820060128
Внутреннее
5/2, 2 - 10 бар
0820060501
0820060503
0820060601
0820060603
5/3, среднее положение закрыто
0820061001
0820061003
0820061101
0820061103
5/3, среднее положение открыто (удаление
0820061011
0820061013
0820061111
0820061113
воздуха)
5/3, среднее положение открыто (подача воздуха)
0820061021
0820061023
0820061121
0820061123
2 x 3/2 Н.З./Н.З.
R422102013
R422102015
R422102034
R422102036
2 x 3/2 Н.О./Н.О.
R422102016
R422102018
R422102037
R422102039
2 x 3/2 Н.З./Н.О.
R422102019
R422102021
R422102040
R422102042
5/2, 2,5 - 10 бар
0820060051
0820060053
0820060151
0820060153
5/2, 3 - 10 бар
0820060076
0820060078
0820060176
0820060178
Внешнее
5/2, 2 - 10 бар
0820060551
0820060553
0820060651
0820060653
5/3, среднее положение закрыто
0820061051
0820061053
0820061151
0820061153
5/3, среднее положение открыто (удаление
0820061061
0820061063
0820061161
0820061163
воздуха)
5/3, среднее положение открыто (подача воздуха)
0820061071
0820061073
0820061171
0820061173
TC15 G 1/4
Вспомогательное ручное дублирование:
Вспомогательное ручное дублирование:
С фиксированием
Без фиксирования
Предварительное
Перем. ток 50/60
Перем. ток 50/60
Обозначение
24 В пост.тока
24 В пост.тока
управление
Гц
Гц
2 x 3/2 Н.З./Н.З.
R422102137
R422102139
R422102158
R422102160
2 x 3/2 Н.О./Н.О.
R422102141
R422102143
R422102162
R422102164
2 x 3/2 Н.З./Н.О.
R422102145
R422102147
R422102166
R422102168
5/2, 2,5 - 10 бар
0820058001
0820058003
0820058101
0820058103
5/2, 3 - 10 бар
0820058026
0820058028
0820058126
0820058128
Внутреннее
5/2, 2 - 10 бар
0820058501
0820058503
0820058601
0820058603
5/3, среднее положение закрыто
0820059001
0820059003
0820059101
0820059103
5/3, среднее положение открыто (удаление
0820059011
0820059013
0820059111
0820059113
воздуха)
5/3, среднее положение открыто (подача воздуха)
0820059021
0820059023
0820059121
0820059123
2 x 3/2 Н.З./Н.З.
R422102148
R422102150
R422102169
R422102171
2 x 3/2 Н.О./Н.О.
R422102151
R422102153
R422102172
R422102174
2 x 3/2 Н.З./Н.О.
R422102154
R422102156
R422102175
R422102177
5/2, 2,5 - 10 бар
0820058051
0820058053
0820058151
0820058153
5/2, 3 - 10 бар
0820058076
0820058078
0820058176
0820058178
Внешнее
5/2, 2 - 10 бар
0820058551
0820058553
0820058651
0820058653
5/3, среднее положение закрыто
0820059051
0820059053
0820059151
0820059153
5/3, среднее положение открыто (удаление
0820059061
0820059063
0820059161
0820059163
воздуха)
5/3, среднее положение открыто (подача воздуха)
0820059071
0820059073
0820059171
0820059173
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
211
Пневмораспределители ► с электрическим и пневматическим управлением
Серия TC08 (G 1/8) и TC15 (G 1/4), трубное присоединение
► Вспомогательное ручное дублирование: с фиксированием и без фиксирования
Катушки для распределителей с электрическим управлением TC08 и TC15
Напряжение
Номер материала
24 В пост.тока
R422101600
24 В перем.тока
R422101601
Ширина катушек 15 мм, форма C
110 В перем.тока
R422101598
230 В перем.тока
R422101599
24 В пост.тока, 4-контактный
R422101603
Ширина катушек 15 мм, M8
24 В пост.тока, 3-контактный
R422101604
Электроразъемы
ISO 15217, форма C, 8 мм
Напряжение
Светодиодный
Длина кабеля
индикатор состояния
1834484187
0 - 300 В
-
-
4402050330
24 В пост. тока/перем.тока
зеленый
-
ISO 15217, форма C
Напряжение
Светодиодный
Длина кабеля
индикатор состояния
1834484212
230 В
-
3м
1834484213
1834484204
24 В пост. тока/перем.тока
1834484205
желтый
3м
1834484208
230 В
1834484209
Планка коллективного присоединения
Количество позиций клапанов
TC08
TC15
2
R422000931
R422000942
3
R422000932
R422000943
4
R422000933
R422000944
5
R422000934
R422000945
6
R422000935
R422000946
8
R412012677
R412012680
10
R412012678
R412012681
12
R412012679
R412012682
Крепежный комплект В
TC08
TC15
Для 6 клапанов, поставка с прокладками и
R422000937
R422000947
крепежными винтами
Глухая плита С
TC08
TC15
5 шт., поставка с прокладками и
R422000939
R422000938
крепежными винтами
Крепежный уголок
TC08
TC15
1821332048
1821332050
Крепежная скоба
TC08
TC15
1821332049
1821332051
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
содержание .. 11 12 13 14 ..
