Клапанные системы ► Системы клапанов согласно стандарту
ISO 15407-1, 26 мм, Cерия CD01-PA

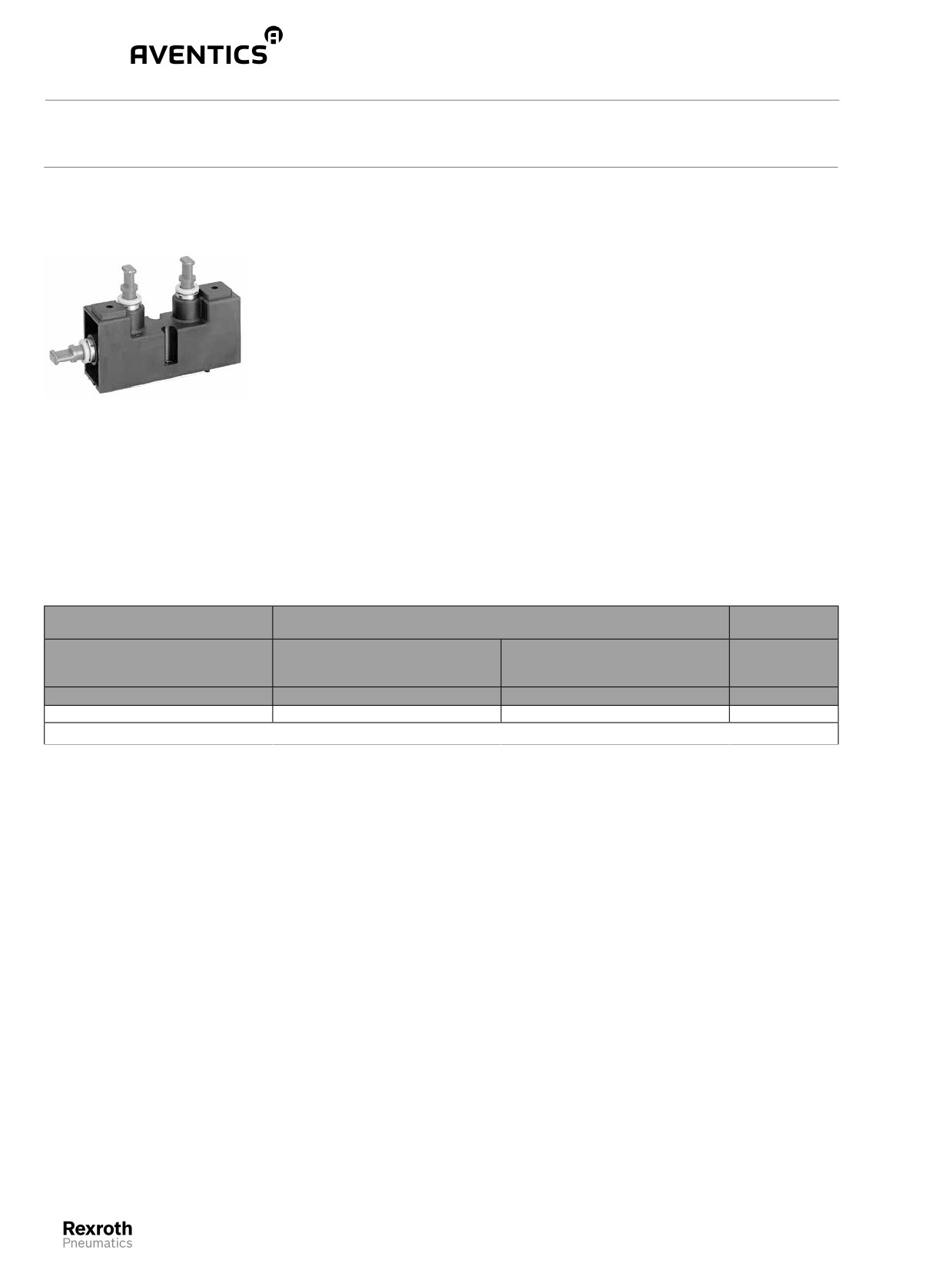

Принадлежности
Входной модуль
► Стандарт: ISO 15407-1 ► Конструктивный размер: 26 мм ► может быть смонтирован в блок ► Монтажная
плита 1-местная ► Допускается обратная подача давления
Окружающаятемпература мин./макс.
-15°C / +50°C
Температура среды мин./макс.
-15°C / +50°C
Рабочая среда
Сжатый воздух
Рабочее давление мин./макс.
-0,95 bar / 16 bar
Количество позиций клапанов
1
Шаг фиксирования
27 mm
Крепежный винт
с внутренним шестигранником
Момент затяжки для крепежных винтов
2,5 Nm+0,25
P898_147
Вывод пнев. присоединения (1)
Сбоку
Вывод пнев. присоединения (2,4)
Вверх
Сброс сж.воздуха (3,5)
Cо встроенным выхлопом (3/5)
Соединения раздельные
Присоединениесжатого воздуха
согласно ISO 15407-1
Материалы:
Монтажная плита
Полиамид, армированный стекловолокном
Уплотнения
Акрилонитрил-бутадиен-каучук
Конструктивный размер
Присоединениесжатого воздуха
Номер мате-
риала
Вход
Сброс
сж.воз
духа
[1]
[3 / 5]
26 мм
Ø 8x1
Ø 8x1
8985121472
Заглушка с запором входит в объем поставки
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
149
Клапанные системы ► Системы клапанов согласно стандарту
ISO 15407-1, 26 мм, Cерия CD01-PA

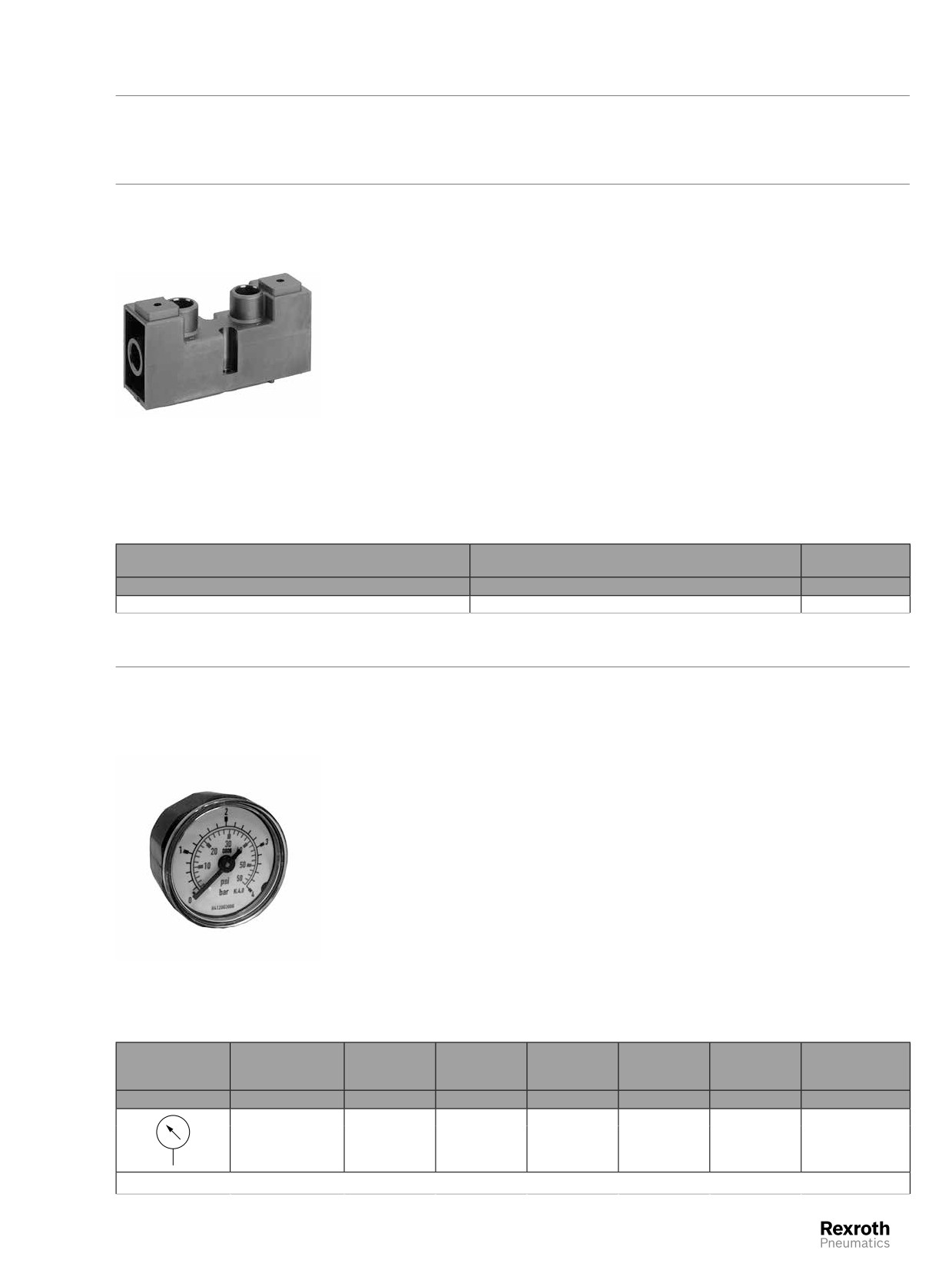

Принадлежности
Глухая плита
► Стандарт: ISO 15407-1 ► Конструктивный размер: 26 мм ► может быть смонтирован в блок ► Монтажная
плита 1-местная ► Допускается обратная подача давления
Окружающаятемпература мин./макс.
-15°C / +50°C
Температура среды мин./макс.
-15°C / +50°C
Рабочая среда
Сжатый воздух
Рабочее давление мин./макс.
-0,95 bar / 16 bar
Количество позиций клапанов
1
Шаг фиксирования
27 mm
Крепежный винт
с внутренним шестигранником
Момент затяжки для крепежных винтов
2,5 Nm+0,25
P898_149
Присоединениесжатого воздуха
согласно ISO 15407-1
Материалы:
Монтажная плита
Полиамид, армированный стекловолокном
Уплотнения
Акрилонитрил-бутадиен-каучук
Конструктивный размер
Вес
Номер мате-
риала
[кг]
26 мм
0,088
8985121492
Манометры
► Присоединение сзади ► Цвет фона: Белый ► Цвет шкалы: Черный / Красный ► Единицы: бар / ф./кв.
дюйм
Конструкция
Манометр с трубчатой пружиной
Блок, основная шкала (внешний)
бар
Блок, вспомогательная шкала (внутренний)
ф./кв. дюйм
Окружающаятемпература мин./макс.
-15°C / +80°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 1 mg/m³
Цвет стрелки
Черный
Цвет основной шкалы (внешней)
Черный
Цвет вспомогательной шкалы (внутренней)
Красный
Материалы:
DSCN1693
Корпус
Полиамид
Поставляемый продукт может отличаться от изображения на рисунке.
Присоедине-
Номиналь-
Область
Область
Давление на
Вес
Номер мате-
ниесжатого
ныйдиаметр
применения
индикации
входе
риала
воздуха
[мм]
[бар]
[бар]
[бар]
[кг]
0 - 10
0 - 10
0 / 10
3530200300
Ø 6
28
0,016
0 - 4
0 - 4
0 / 4
R412003960
Входит в объем поставки: прямое быстроразъемное соединение, расширяющееся (1823391628)
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
150
Клапанные системы ► Системы клапанов согласно стандарту
ISO 15407-1, 26 мм, Cерия CD01-PA

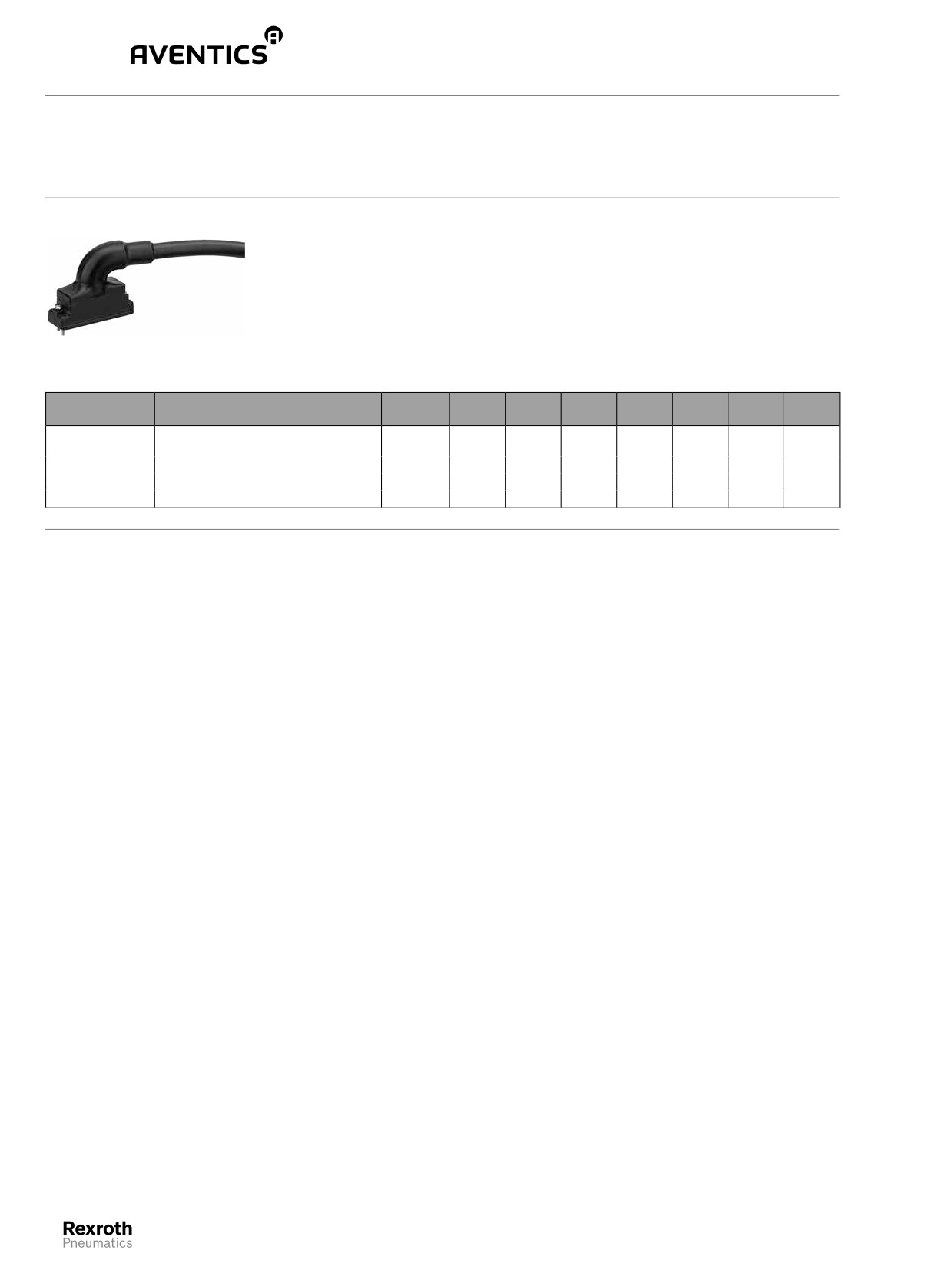

Принадлежности
Принадлежности, Для системы клапанов, серия HF04
► Многоконтактные разъемы D-Sub и HAN
00112281
Номер мате-
Тип
Вес
риала
[kg]
8946201032
Штекерный разъем Harting, HAN 25 D,
1,878
сверху, 25-контактный, с кабелем 5 м
8946201052
HAN 25 D, верх
3,8
3355140002
D-Sub разъем, 37-конт., верхний
0,16
8946201042
D-Sub разъем, 37-конт., верхний
1,633
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
151

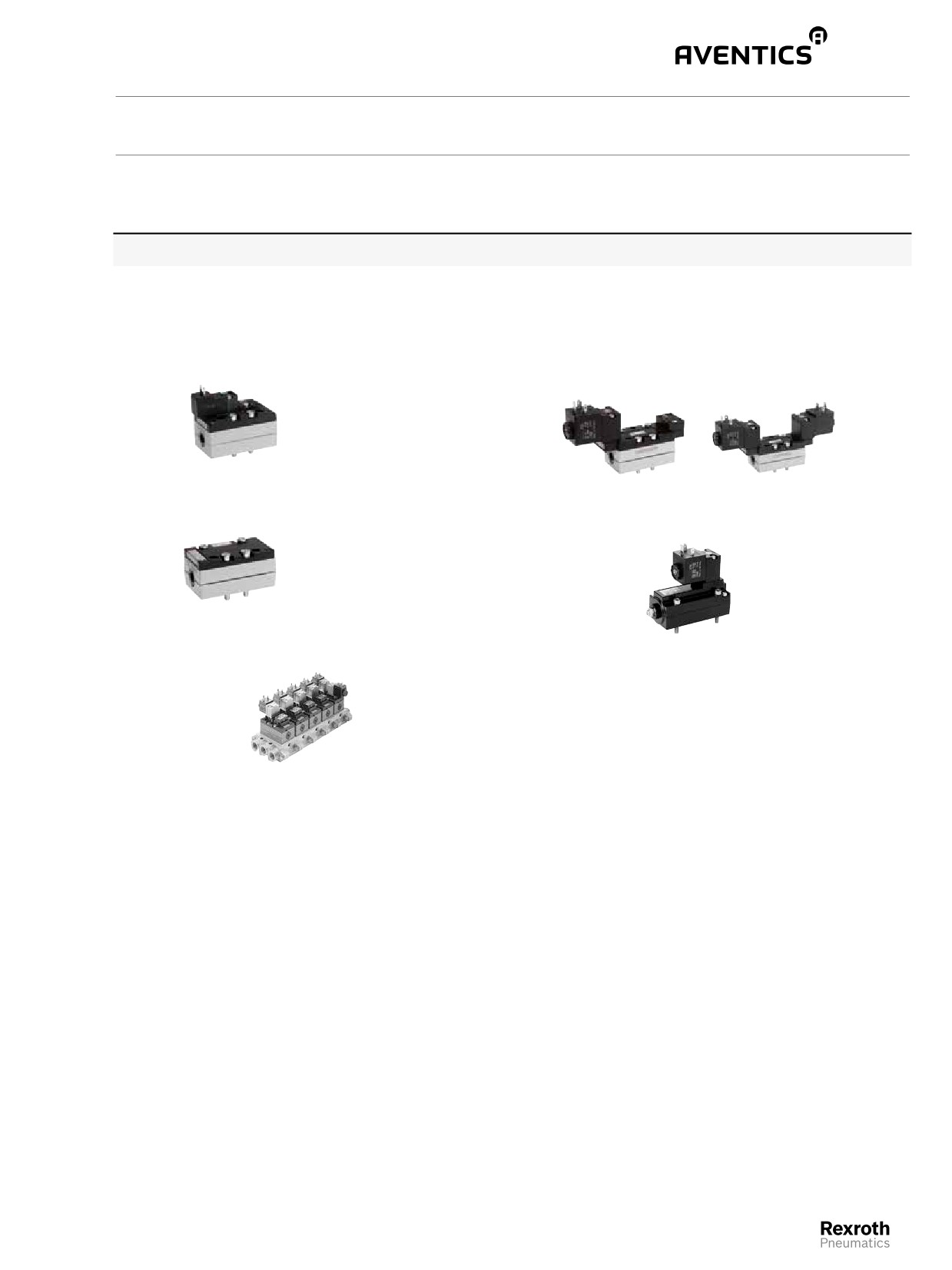

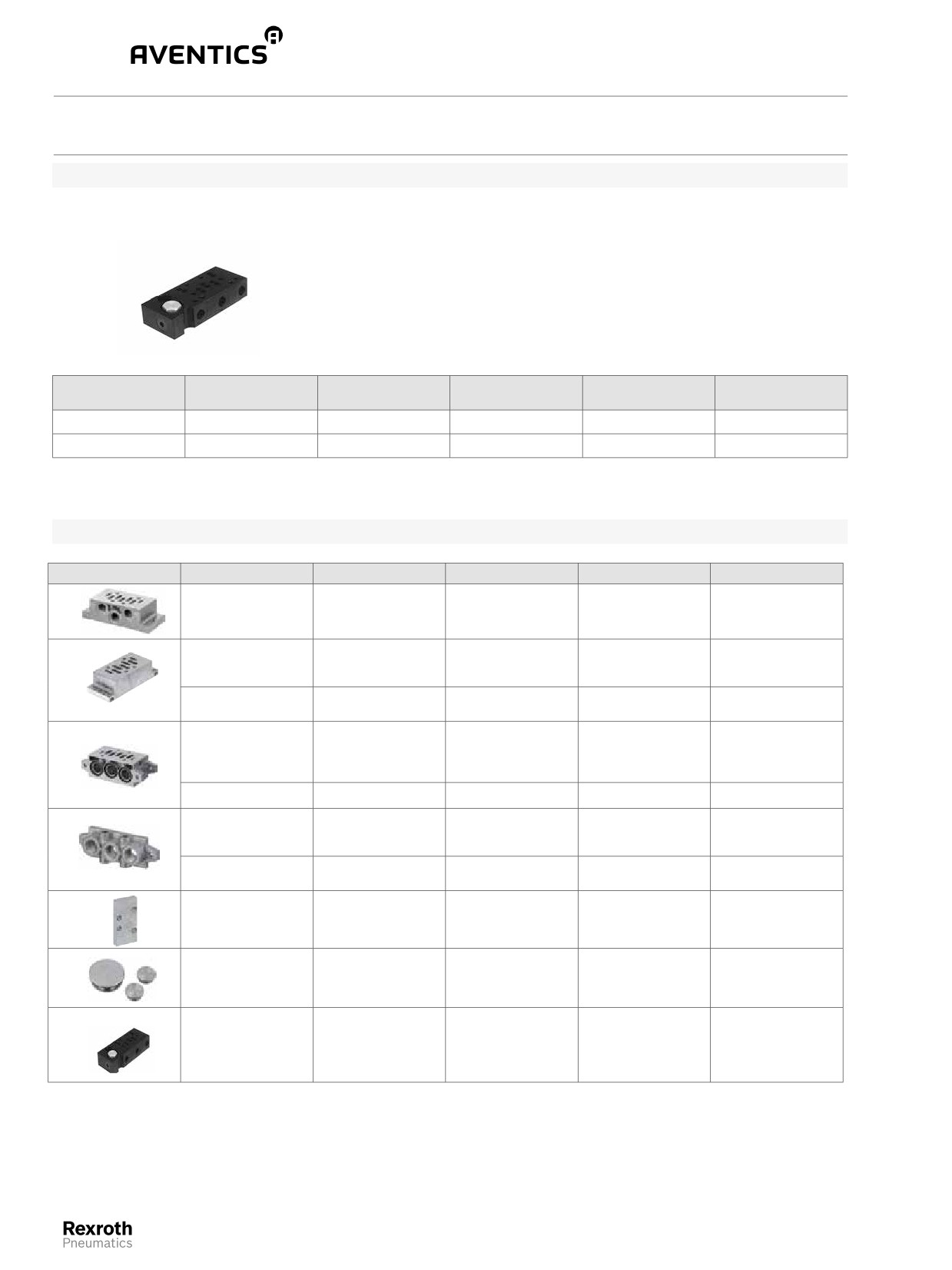

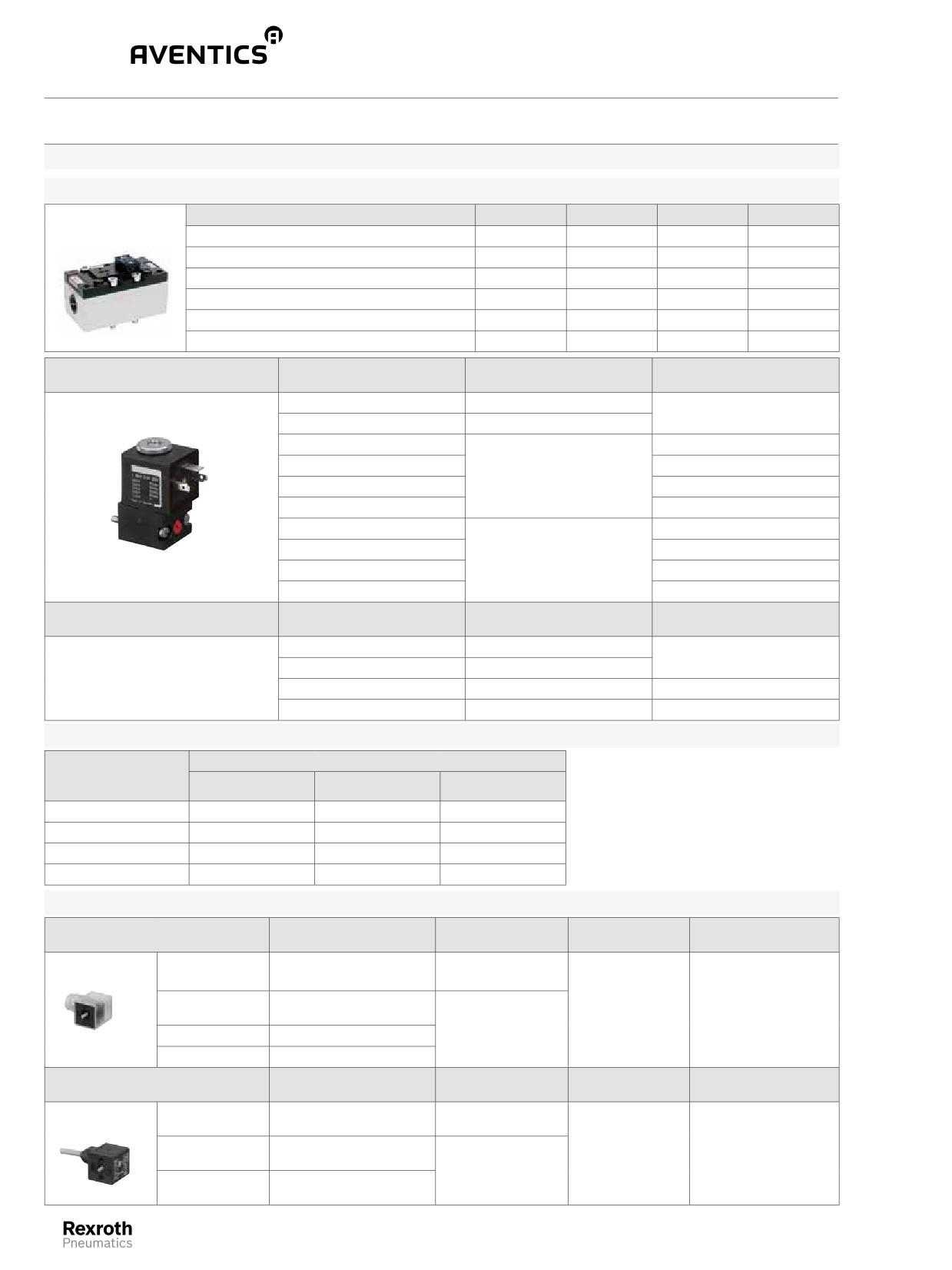

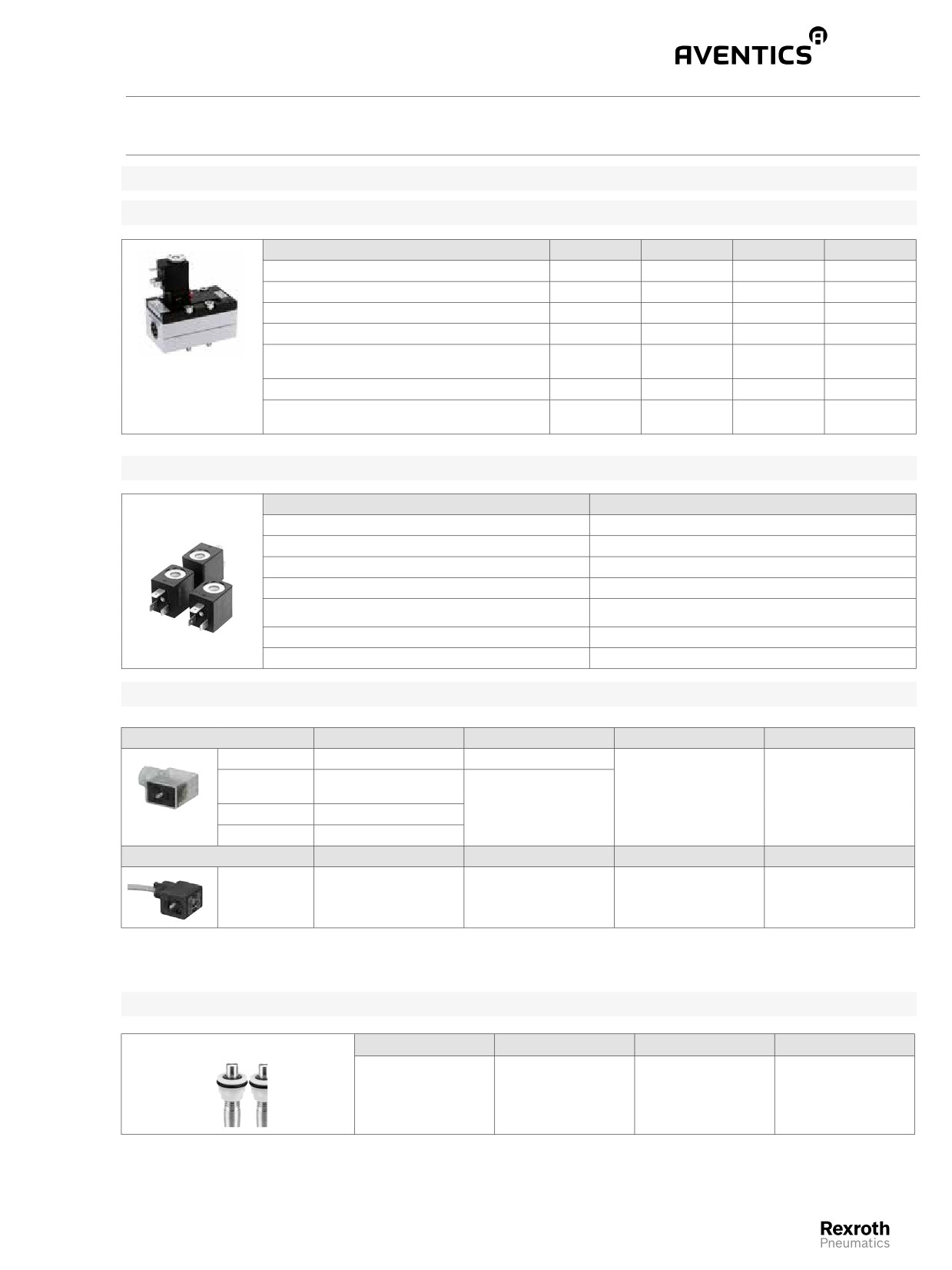

Пневмораспределители ► с электрическим и пневматическим управлением
Серия 581 ISO1-4
► ISO 5599-1
Варианты
Распределитель 2 x 3/2 и 5/2, с односторонним, двусторонним управлением и распределитель 5/3, среднее
положение закрыто, открыто (удаление воздуха) и открыто (подача воздуха)
Отдельные клапаны, ширина клапана управления 15 мм Отдельные клапаны, ширина клапана управления 30 мм
С пневматическим управлением
Клапаны плавного пуска
Клапанные системы
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
152
Пневмораспределители ► с электрическим и пневматическим управлением
Серия 581 ISO1-4
► ISO 5599-1
>> Версия с клапаном управления CNOMO - регулируемая катушка 45°
Базовый клапан для клапана управления CNOMO
Обозначение
ISO размер 1
ISO размер 2
ISO размер 3
ISO размер 4
5/2 с односторонним управлением
5811180000
5812180000
5813180000
5814180000
5/2 с дифференциальным поршнем
5811680000
5812680000
5813680000
5814680000
5/2 с двусторонним управлением
5811280000
5812280000
5813280000
5814280000
5/3, среднее положение закрыто
5811480000
5812480000
5813480000
5814480000
5/3, среднее положение открыто (удаление воздуха)
5811580000
5812580000
5813580000
5814580000
5/3, среднее положение открыто (подача воздуха)
5811780000
5812780000
5813780000
5814780000
Вспомогательное ручное
Седельный клапан CNOMO 22x30
Номер материала
Напряжение
дублирование
0820019985
без фиксации
без катушки
0820019980
с фиксацией
0820019526
24 В пост.тока
0820019527
24 В перем.тока
без фиксации
0820019528
110 В перем.тока
0820019525
220/230 В перем.тока
0820019501
24 В пост.тока
0820019502
24 В перем.тока
с фиксацией
0820019503
110 В перем.тока
0820019500
220/230 В перем.тока
Вспомогательное ручное
Клапан управления 22x30 мм
Номер материала
Напряжение
дублирование
0820019986
без фиксации
без катушки
0820019981
с фиксацией
малая потребляемая мощность
0820019504
без фиксации
24 В пост.тока
0820019529
с фиксацией
24 В пост.тока
Катушка, серия CO1 - ширина катушки 30 мм, форма A
Напряжение
Номер материала
Пост. ток
Перем. ток 50 Гц
Перем. ток 60 Гц
1824210222
12 В
24 В
24 В
1824210223
24 В
-
-
1824210221
-
110 В
110 В
1824210220
110 В
220 В
230 В
Электроразъемы, серия CN1 - ISO 4400 - форма A
Без кабеля
Напряжение
Индикация
Длина кабеля
Кабельный вывод
состояния
1 СДИ (светодиодная
1834484048
0 - 230 В перем.тока
индикация)
1834484101
24 В пост. тока/перем.тока
-
под углом 90°
1 СДИ (светодиодная
1834484102
110 В перем.тока
индикация)
1834484103
230 В перем.тока
С кабелем
Напряжение
Индикация
Длина кабеля
Кабельный вывод
состояния
0 - 230 В пост. тока/перем.
1834484160
-
тока
1834484162
24 В пост. тока/перем.тока
3м
2 позиции через 180°
-
1834484164
230 В пост. тока/перем.тока
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
153
Пневмораспределители ► с электрическим и пневматическим управлением
Серия 581 ISO1-4
► ISO 5599-1
>> Версия с клапаном управления шириной 22 мм - регулируемая катушка 45°
Базовый клапан без катушки - вспомогательное ручное дублирование: с фиксированием
Обозначение
ISO размер 1
ISO размер 2
ISO размер 3
ISO размер 4
5/2 с односторонним управлением
5811110000
5812110000
5813110000
5814110000
5/2 с дифференциальным поршнем
5811610000
5812610000
5813610000
5814610000
5/2 с двусторонним управлением
5811220000
5812220000
5813220000
5814220000
5/3, среднее положение закрыто
5811420000
5812420000
5813420000
5814420000
5/3, среднее положение открыто (удаление
5811520000
5812520000
5813520000
5814520000
воздуха)
5/3, среднее положение открыто (подача воздуха)
5811720000
5812720000
5813720000
5814720000
2 x 3/2 (Клапан должен снабжаться сжатым
R402003709
-
-
-
воздухом через соединения 3 и 5)
Катушка, серия CO1 - ширина катушки 22 мм, форма В, промышленная
Номер материала
Напряжение
0498318800
24 В пост.тока (низкая потребляемая мощность)
0498317502
24 В пост.тока
0498317006
48 В пост.тока
0498317707
110 В пост.тока
0498317103
110 В перем.тока
0498317804
220 В пост.тока
0498322506
230 В перем.тока
Электроразъемы, серия CN1 - ISO 4400 - форм B, промышленные
Без кабеля
Напряжение
Индикация состояния
Длина кабеля
Кабельный вывод
1834484051
0 - 230 В перем.тока
-
24 В пост. тока/перем.
1834484107
тока
-
под углом 90°
1 СДИ (светодиодная
1834484108
110 В перем.тока
индикация)
1834484109
230 В перем.тока
С кабелем
Напряжение
Индикация состояния
Длина кабеля
Кабельный вывод
0 - 230 В пост. тока/
8946201912
-
3м
0°
перем.тока
Дроссельная вставка для регулирования потока, присоединение 3/5
ISO размер 1
ISO размер 2
ISO размер 3
ISO размер 4
5811001000
5812001000
5813001000
5814001000
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
154
Пневмораспределители ► с электрическим и пневматическим управлением
Серия 581 ISO1-4
► ISO 5599-1
Присоединительная плита, для прямого монтажа распределителей ISO на цилиндре
> Стандарт: ISO 5599-1, конструктивный размер: ISO 1 - ISO 2, присоединение сжатого воздуха, выход: G 1/8 - G 3/8
Конструктивный
Удаление воздуха
Соединение
Вход [1]
Выход [2 / 4]
Номер материала
размер
[3 / 5]
управления [X]
ISO 1
G 1/8
G 1/8
G 1/8
G 1/8
5801690000
ISO 2
G 3/8
G 3/8
G 3/8
G 1/8
5802690000
Для 5801690000 одновременно поставляются два различных полых резьбовых винта (в объеме поставки) для различных цилиндров.
Фундаментные платы ISO 5599-1
Обозначение
ISO размер 1
ISO размер 2
ISO размер 3
ISO размер 4
Плита одиночного
монтажа, винтовые
1825503143
1825503146
1825503149
8985041404
соединения сбоку
Плита одиночного
монтажа, винтовые
1825503201
1825503202
1825503203
8985041414
соединения снизу
Присоединения
G 1/4
G 3/8
G 1/2
G 3/4
1 - 2 / 4 - 3 / 5
Фундаментная плита,
присоединения 2 и 4
1825503144
1825503147
1825503150
8985041422
снизу
Присоединения 2 / 4
G 1/4
G 3/8
G 1/2
G 3/4
Концевая плита
слева, концевая плита
1825503145
1825503148
1825503151
8985041442
справа
Присоединения
G 3/8
G 1/2
G 1
G 1
1 - 2 / 4 - 3 / 5
Глухая плита
1825503282
1825503176
1825503174
-
Концевой замок
1820220021
1820220023
1820220013
8985049042
Присоединительная
плита, для
прямого монтажа
5801690000
5802690000
-
-
распределителей ISO
на цилиндре
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
155

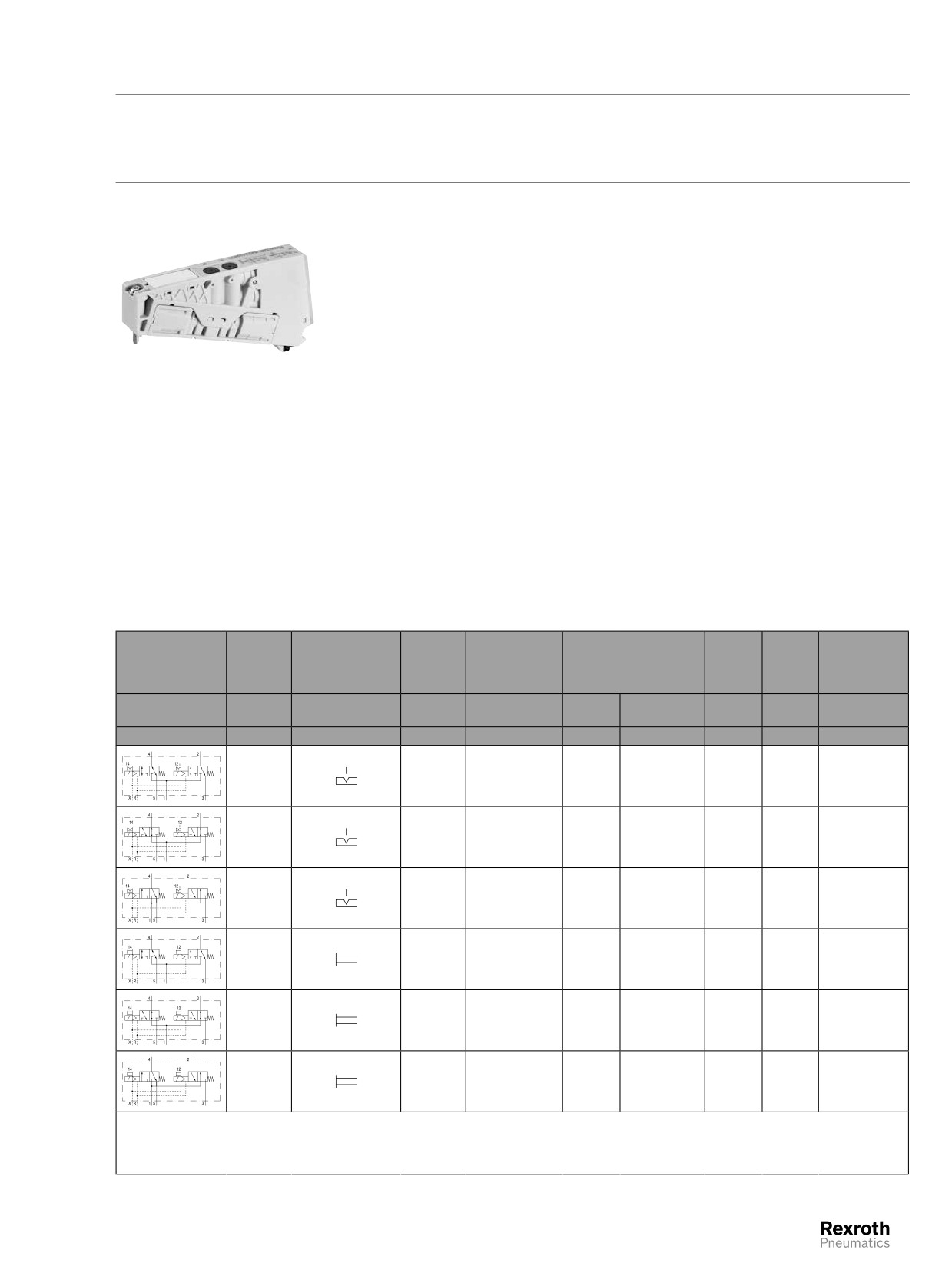

Клапанные системы ► Системы клапанов согласно стандарту
2х3/2-пневмораспределитель, Cерия AV03
► Qn = 250 - 300 l/min ► Присоединение плиты ► Вспомогательное ручное дублирование: с фиксацией, без
фиксации ► с двусторонним управлением ► Предварительное управление: внешнее
Конструкция
золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Принцип блокировки
Принцип фундаментной платы многослойной
Рабочее давление мин./макс.
-0,9 bar / 10 bar
Давлениеуправления
3 bar / 8 bar
мин./макс.
Окружающаятемпература мин./макс.
-10°C / +60°C
Температура среды мин./макс.
-10°C / +60°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
40 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 5 mg/m³
с отдельным выхлопом воздуха из линии
18437
управления
Степень защиты С соединением
IP65
Схемная защита
Z-диод
С защитой от переполюсовки
Индикация состояния СДИ (светодиод)
Желтый
Длительность включения
100 %
Время включения
16 ms
Время выключения
20 ms
Крепежный винт
Круглый профиль с внутренним шестигранни-
ком (TORX) ISO 10664 - 8
Момент затяжки крепежного винта
0,5 Nm
Вес
См. таблицу внизу
HHB
Рабочее
Потребляе-
Пропускная способ-
Пока-
Вес
Номер мате-
(Вcпoмoгaтель-
напря-
мая
ность
затель
риала
ное ручное
жение
мощность
расхо-
дублирование)
да
пост.
24 В пост.
b
C
Qn
тока
тока
[W]
[л/(с*бар)]
[л/мин]
[кг]
Н.З./Н.З.
24 В
0,55
0,29
1,17
300
0,05
R422102430
Н.О./Н.О.
24 В
0,55
0,38
0,92
250
0,049
R422102432
Н.З./Н.О.
24 В
0,55
0,38
0,92
250
0,05
R422102434
Н.З./Н.З.
24 В
0,55
0,29
1,17
300
0,05
R422102431
Н.О./Н.О.
24 В
0,55
0,38
0,92
250
0,049
R422102433
Н.З./Н.О.
24 В
0,55
0,38
0,92
250
0,05
R422102435
HHB = вспомогательное ручное управление
Базовый клапан с клапаном управления
Уплотнения: Акрилонитрил-бутадиен-каучук; Гидрированный акрилонитрил-бутадиен-каучук
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
156

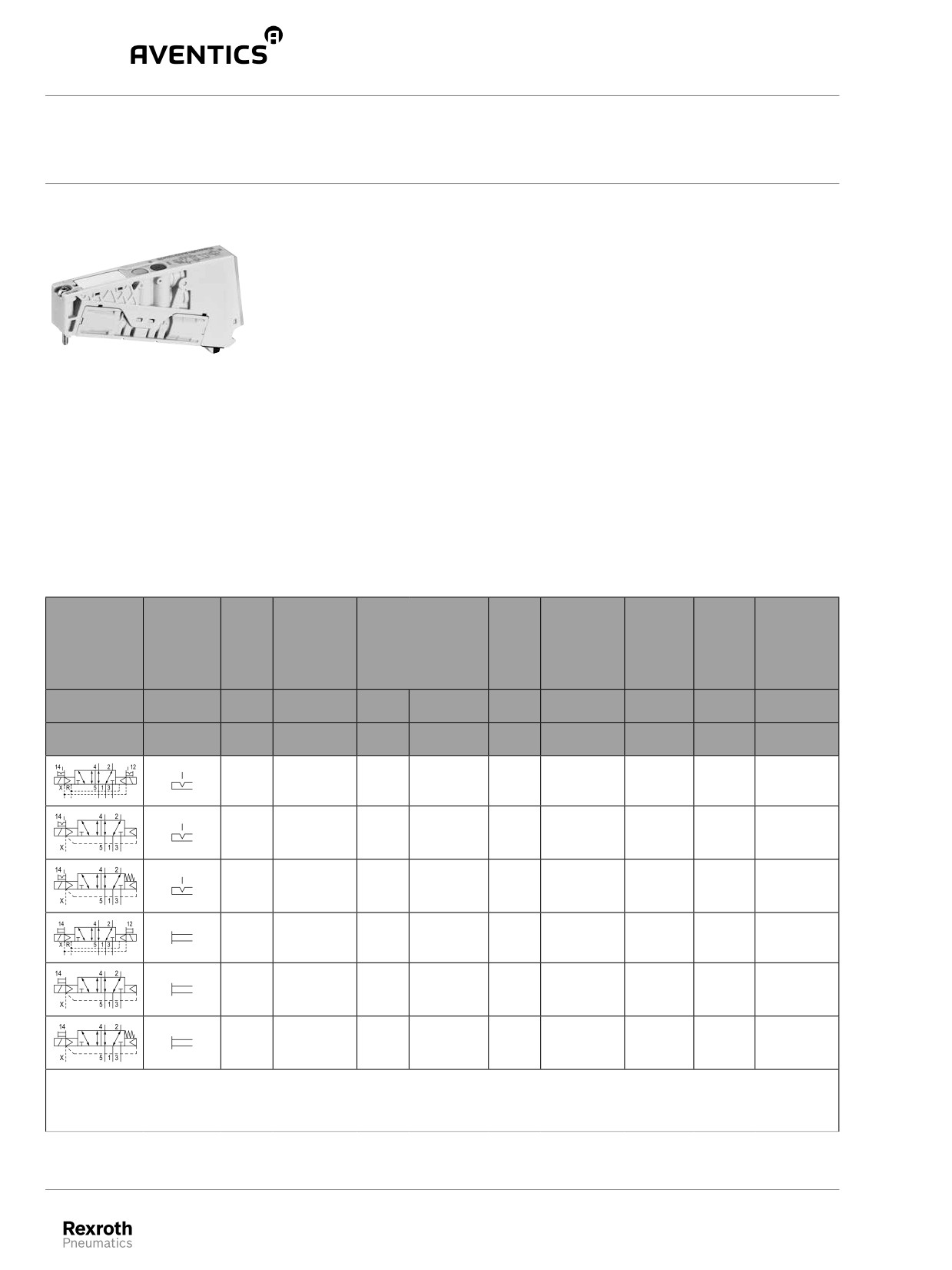

Клапанные системы ► Системы клапанов согласно стандарту
5/2-пневмораспределитель, Cерия AV03
► Qn = 300 l/min ► Присоединение плиты ► Вспомогательное ручное дублирование: с фиксацией, без
фиксации ► с двусторонним управлением, с односторонним управлением ► Предварительное управление:
внешнее
Конструкция
золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Принцип блокировки
Принцип фундаментной платы многослойной
Рабочее давление мин./макс.
-0,9 bar / 10 bar
Давлениеуправления
3 bar / 8 bar
мин./макс.
Окружающаятемпература мин./макс.
-10°C / +60°C
Температура среды мин./макс.
-10°C / +60°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
40 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 5 mg/m³
с отдельным выхлопом воздуха из линии
18434
управления
Степень защиты С соединением
IP65
Схемная защита
Z-диод
С защитой от переполюсовки
Индикация состояния СДИ (светодиод)
Желтый
Длительность включения
100 %
Крепежный винт
Круглый профиль с внутренним шестигранни-
ком (TORX) ISO 10664 - 8
Момент затяжки крепежного винта
0,5 Nm
Вес
См. таблицу внизу
HHB
Рабо-
Потребля-
Пропускная спо-
Пока-
Время
Время
Вес
Номер ма-
(Вcпoмo-
чее
емая
собность
затель
включения
выклю-
териала
гaтельное
напря-
мощность
расхо-
чения
ручное
жение
да
дублиро-
вание)
пост.
24 В пост.
b
C
Qn
tF
tE
тока
тока
[W]
[л/(с*бар)]
[л/
[мс]
[мс]
[кг]
мин]
24 В
0,55
0,29
1,17
300
8
8
0,048
R422102426
24 В
0,55
0,29
1,17
300
10
17
0,045
R422102503
24 В
0,55
0,29
1,17
300
12
17
0,043
R422102424
24 В
0,55
0,29
1,17
300
8
8
0,048
R422102427
24 В
0,55
0,29
1,17
300
10
17
0,045
R422102504
24 В
0,55
0,29
1,17
300
12
17
0,043
R422102425
HHB = вспомогательное ручное управление
Базовый клапан с клапаном управления
Уплотнения: Акрилонитрил-бутадиен-каучук; Гидрированный акрилонитрил-бутадиен-каучук
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
157

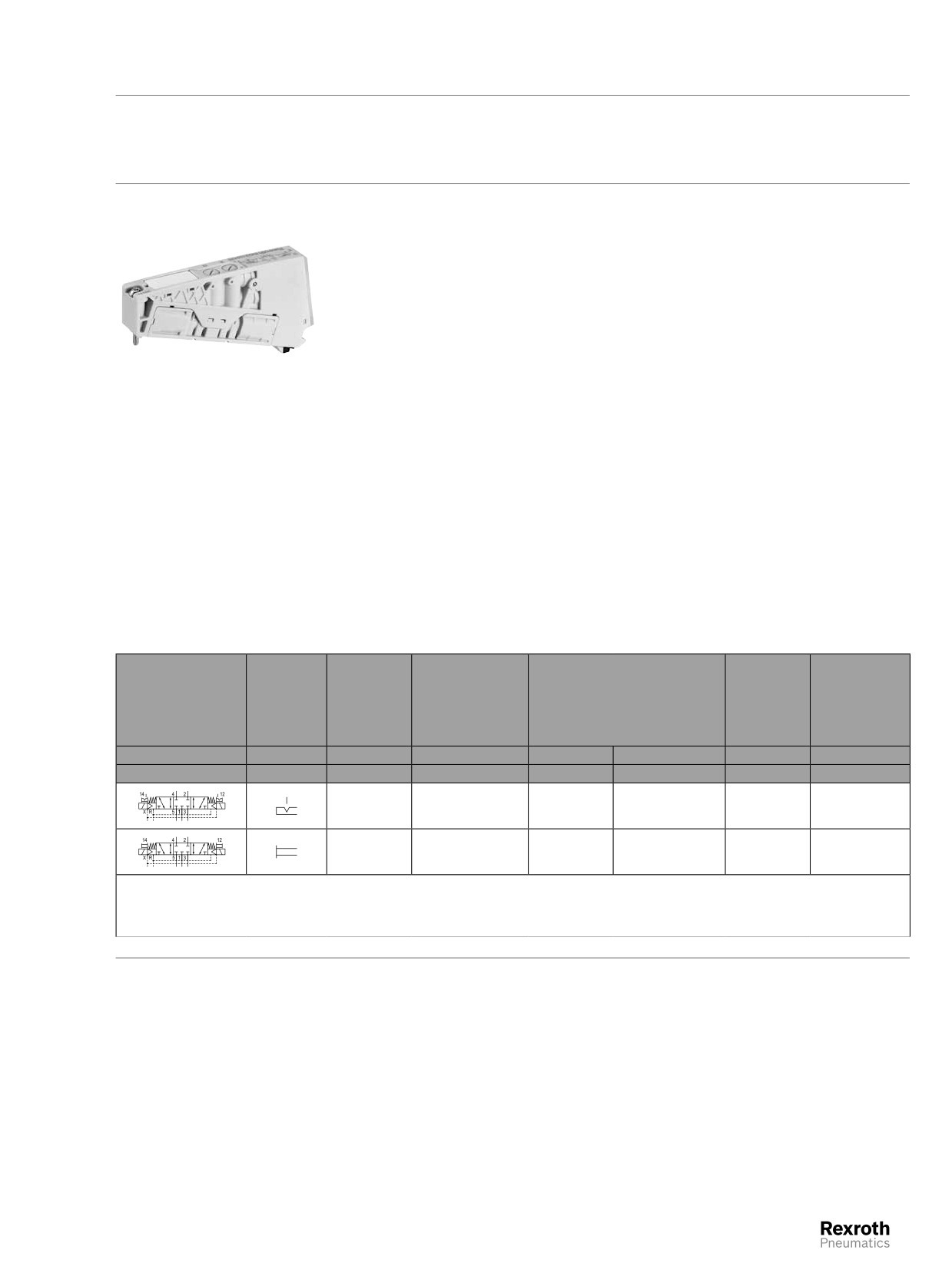

Клапанные системы ► Системы клапанов согласно стандарту
5/3-пневмораспределитель, Cерия AV03
► Qn = 240 l/min ► закрытый в среднем положении ► Присоединение плиты ► Вспомогательное ручное
дублирование: с фиксацией, без фиксации ► с двусторонним управлением ► Предварительное управление:
внешнее
Конструкция
золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Принцип блокировки
Принцип фундаментной платы многослойной
Рабочее давление мин./макс.
-0,9 bar / 10 bar
Давлениеуправления
3 bar / 8 bar
мин./макс.
Окружающаятемпература мин./макс.
-10°C / +60°C
Температура среды мин./макс.
-10°C / +60°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
40 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 5 mg/m³
с отдельным выхлопом воздуха из линии
18436
управления
Степень защиты С соединением
IP65
Схемная защита
Z-диод
С защитой от переполюсовки
Индикация состояния СДИ (светодиод)
Желтый
Длительность включения
100 %
Время включения
12 ms
Время выключения
12 ms
Крепежный винт
Круглый профиль с внутренним шестигранни-
ком (TORX) ISO 10664 - 8
Момент затяжки крепежного винта
0,5 Nm
Вес
0,046 kg
HHB
Рабочее
Потребляемая
Пропускная способность
Показатель
Номер мате-
(Вcпoмo-
напряже-
мощность
расхода
риала
гaтельное
ние
ручное
дублиро-
вание)
пост. тока
24 В пост. тока
b
C
Qn
[W]
[л/(с*бар)]
[л/мин]
24 В
0,55
0,28
1,1
240
R422102428
24 В
0,55
0,28
1,1
240
R422102429
HHB = вспомогательное ручное управление
Базовый клапан с клапаном управления
Уплотнения: Акрилонитрил-бутадиен-каучук; Гидрированный акрилонитрил-бутадиен-каучук
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
158

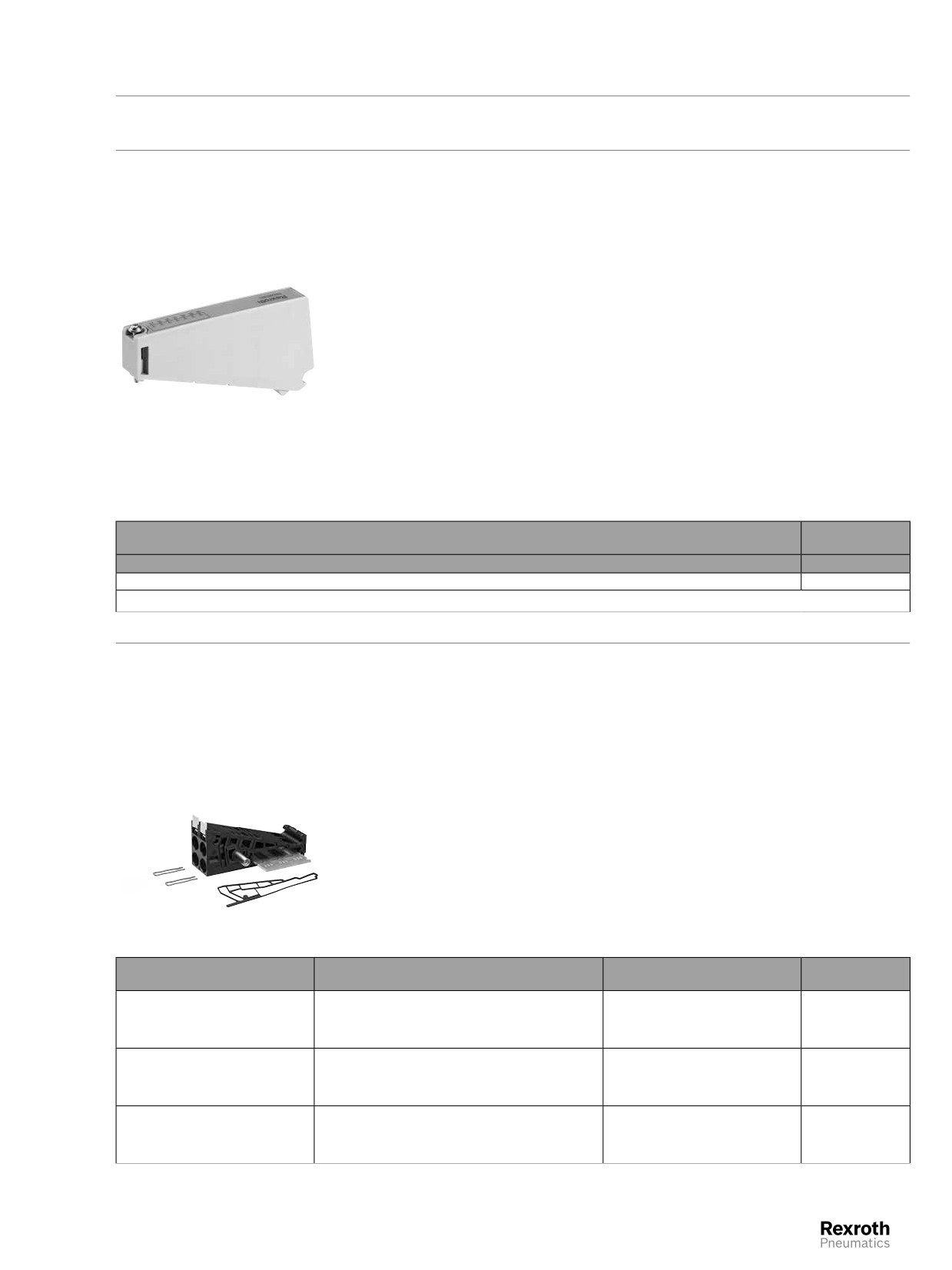

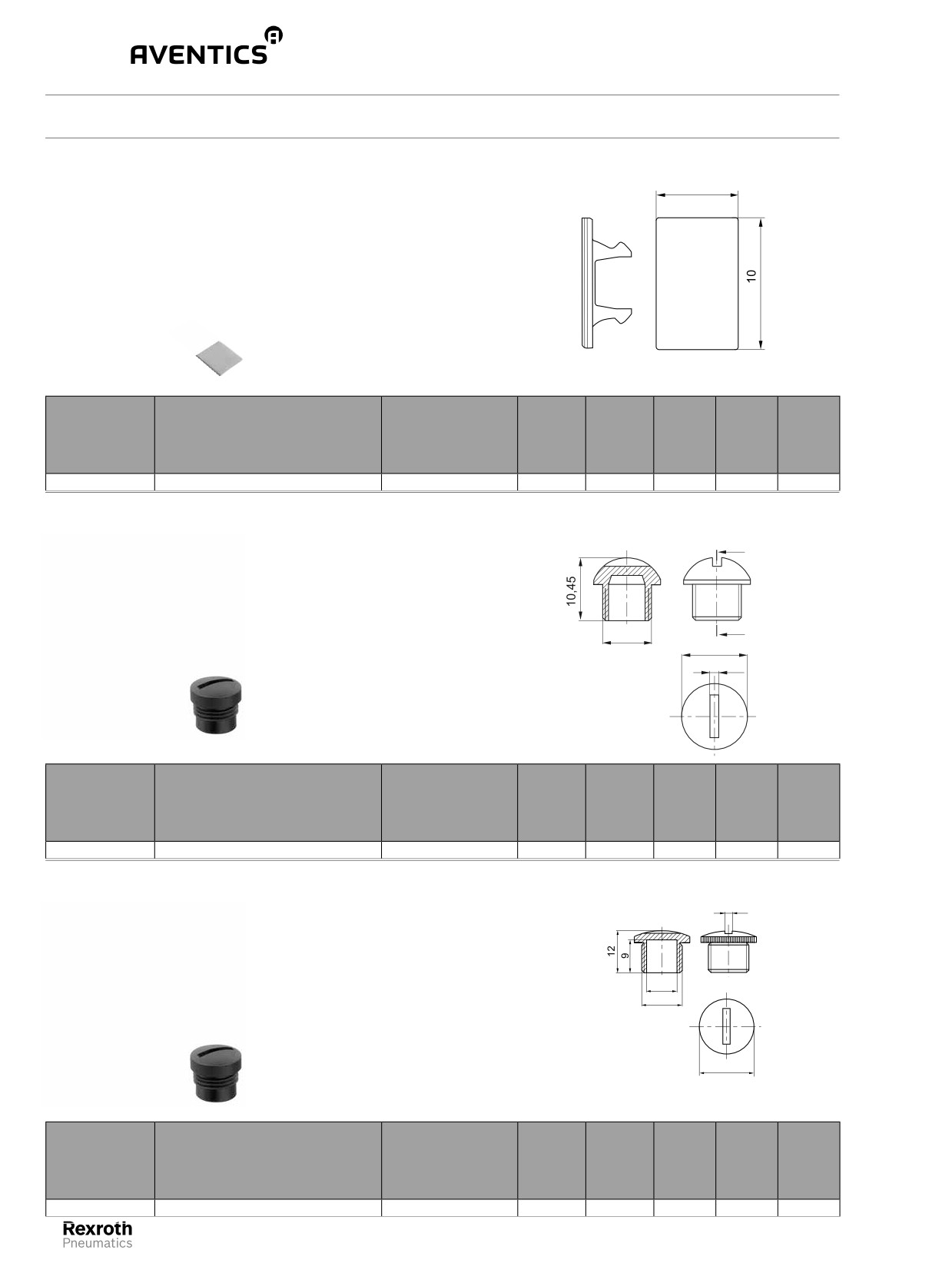

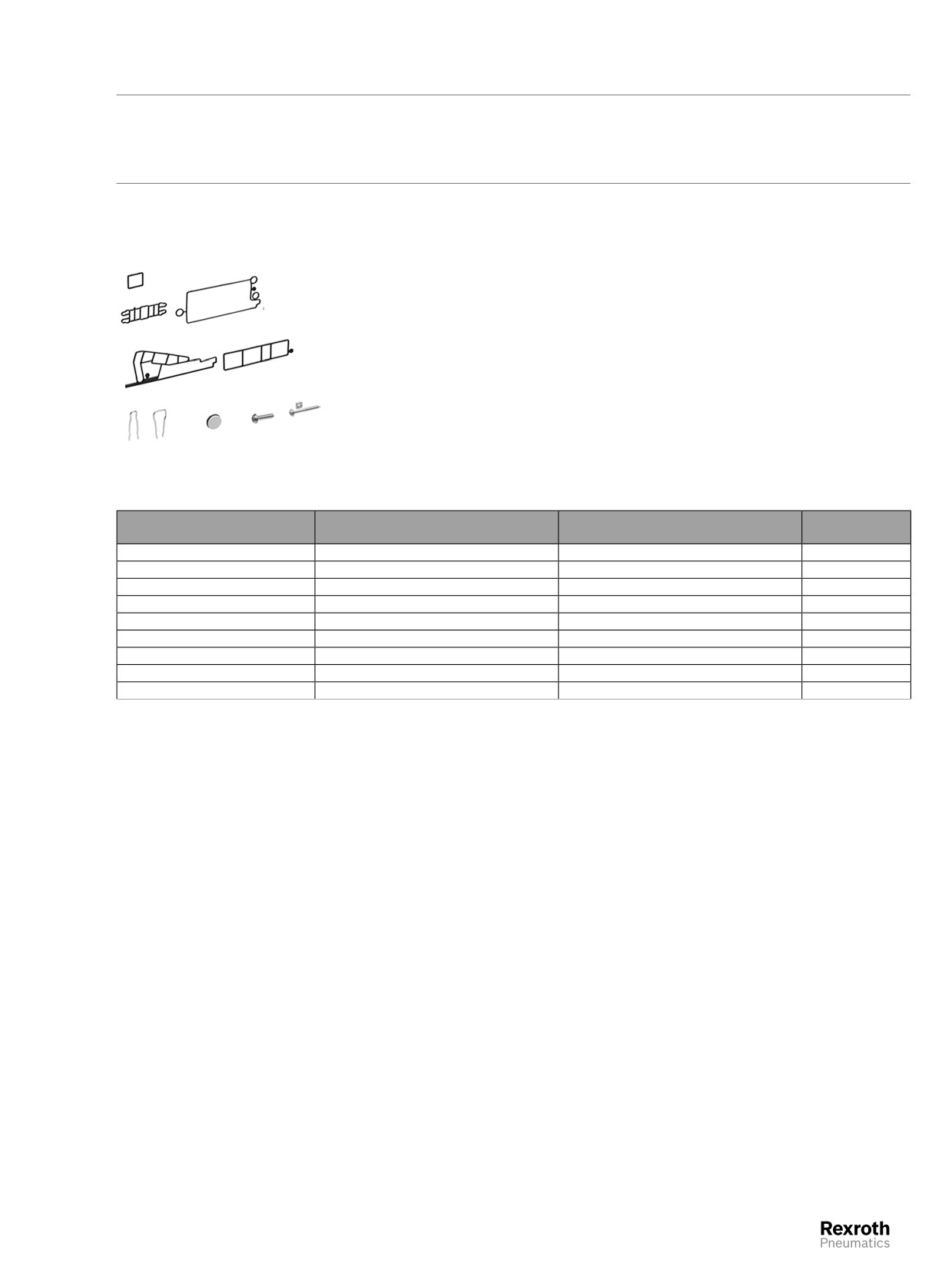

Клапанные системы ► Системы клапанов согласно стандарту
Cерия AV03
Принадлежности
Табличка с обозначением
► для модули ввода/вывода серии AES
5
21314_a
21315_a
Номер мате-
Тип
Материал
Вес
Постав-
риала
[kg]
ляемое
количе-
ство
[Шт.]
R412018192
Табличка с обозначением
Полиамид
0,014
60
Защитный колпачок
► M8x1
A-A
A
A
M8 x 1
Ø11
1,5
00120243
00131442
Номер мате-
Тип
Материал
Вес
Постав-
риала
[kg]
ляемое
количе-
ство
[Шт.]
R412003493
M8x1
Полиамид
0,014
25
Защитный колпачок
► M12x1
1,5
Ø8,5
M12 x 1
Ø14
00132349
00120243
Номер мате-
Тип
Материал
Вес
Постав-
риала
[kg]
ляемое
количе-
ство
[Шт.]
1823312001
M12x1
Полиамид
0,001
50
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
159
Клапанные системы ► Системы клапанов согласно стандарту
Cерия AV03
Принадлежности
Глухая плита
► Принцип фундаментной платы многослойной ► Допускается обратная подача давления ► с выхлопом
воздуха из линии управления через общую линию ► для AV03
Окружающаятемпература мин./макс.
-10°C / +60°C
Температура среды мин./макс.
-10°C / +60°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
40 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 5 mg/m³
Рабочее давление мин./макс.
-0,9 bar / 10 bar
Степень защиты
IP65
Крепежный винт
Круглый профиль с внутренним шестигранни-
ком (TORX) ISO 10664 - 8
Момент затяжки для крепежных винтов
0,7 Nm±0,1
Материалы:
18435
Монтажная плита
Полиамид, армированный стекловолокном
Уплотнения
Нитрил-каучук
Винты
сталь, с гальваническим покрытием
Вес
Номер мате-
риала
[кг]
0,028
R422102462
Поставка, вкл. комплект прокладок и 1 крепежный винт
Комплект для расширения: 2-позиционная монтажная плита
► для Cерия AV03
Рабочее давление мин./макс.
-0,95 bar / 10 bar
Окружающаятемпература мин./макс.
-10°C / +60°C
Рабочая среда
Сжатый воздух
Материалы:
Корпус
Полиамид
Уплотнения
Нитрил-каучук
21323
Тип
Объем поставки
Поставляемое количество
Номер мате-
риала
2-позиционная монтажная плита
Монтажная плита(1), вкл 2 гайки (2), 2 таблички (3),1
для клапанов с односторонним
уплотнение (4), 1 зажим (5), 1 детали для удлинения
1
R412015422
управлением для многоконтактных
анкера (6) и 1 одну плату привода клапана, 2-пози-
разъемов
ционную (7)
2-позиционная монтажная плита
Монтажная плита(1), вкл 2 гайки (2), 2 таблички (3),1
для клапанов с двусторонним
уплотнение (4), 1 зажим (5), 1 детали для удлинения
1
R412015423
управлением для многоконтактных
анкера (6) и 1 одну плату привода клапана, 2-пози-
разъемов
ционную (7)
Монтажная плита(1), вкл 2 гайки (2), 2 таблички (3),1
2-позиционная монтажная плита
уплотнение (4), 1 зажим (5), 1 детали для удлинения
1
R412018088
для блока сопряжения с шиной
анкера (6) и 1 одну плату привода клапана, 2-пози-
ционную (7)
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
160
Клапанные системы ► Системы клапанов согласно стандарту
Cерия AV03
Принадлежности

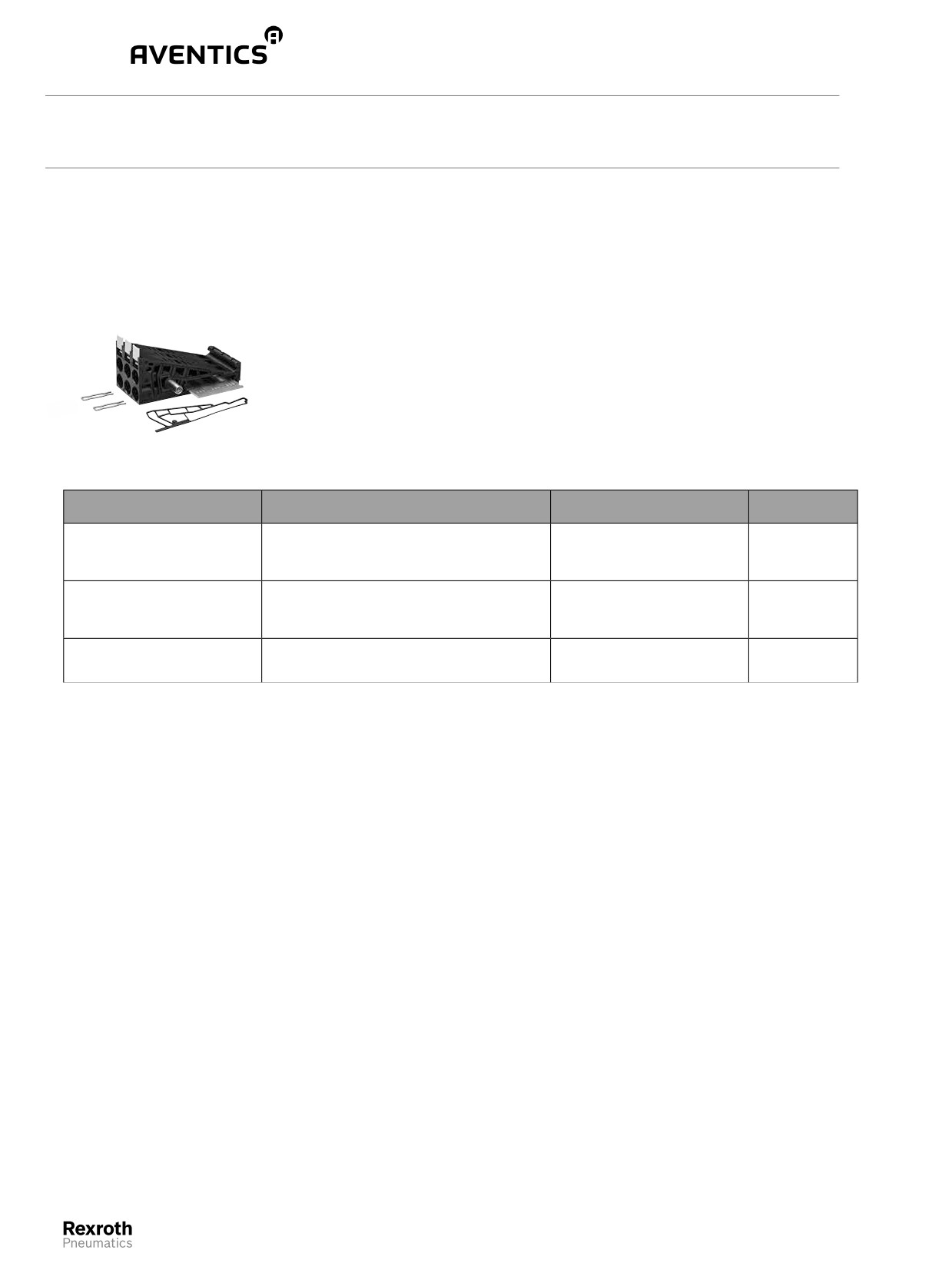

Комплект для расширения: 3-позиционная монтажная плита
► для Cерия AV03
Рабочее давление мин./макс.
-0,95 bar / 10 bar
Окружающаятемпература мин./макс.
-10°C / +60°C
Рабочая среда
Сжатый воздух
Материалы:
Корпус
Полиамид
Уплотнения
Нитрил-каучук
21322
Тип
Объем поставки
Поставляемое количество
Номер мате-
риала
3-позиционная монтажная плита
Монтажная плита (1), вкл. 3 гайки (2), 3 таблички
для клапанов с односторонним
(3),1 уплотнение (4), 2 зажима (5),1 детали для удли-
1
R412018378
управлением для многоконтактных
нения анкера (6) и1 плату расширения (7)
разъемов
3-позиционная монтажная плита
Монтажная плита (1), вкл. 3 гайки (2), 3 таблички
для клапанов с двусторонним
(3),1 уплотнение (4), 2 зажима (5),1 детали для удли-
1
R412018379
управлением для многоконтактных
нения анкера (6) и1 плату расширения (7)
разъемов
Монтажная плита (1), вкл. 3 гайки (2), 3 таблички
3-позиционная монтажная плита
(3),1 уплотнение (4), 2 зажима (5),1 детали для удли-
1
R412018380
для блока сопряжения с шиной
нения анкера (6) и1 плату расширения (7)
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
161
Клапанные системы ► Системы клапанов согласно стандарту
Cерия AV03
Принадлежности

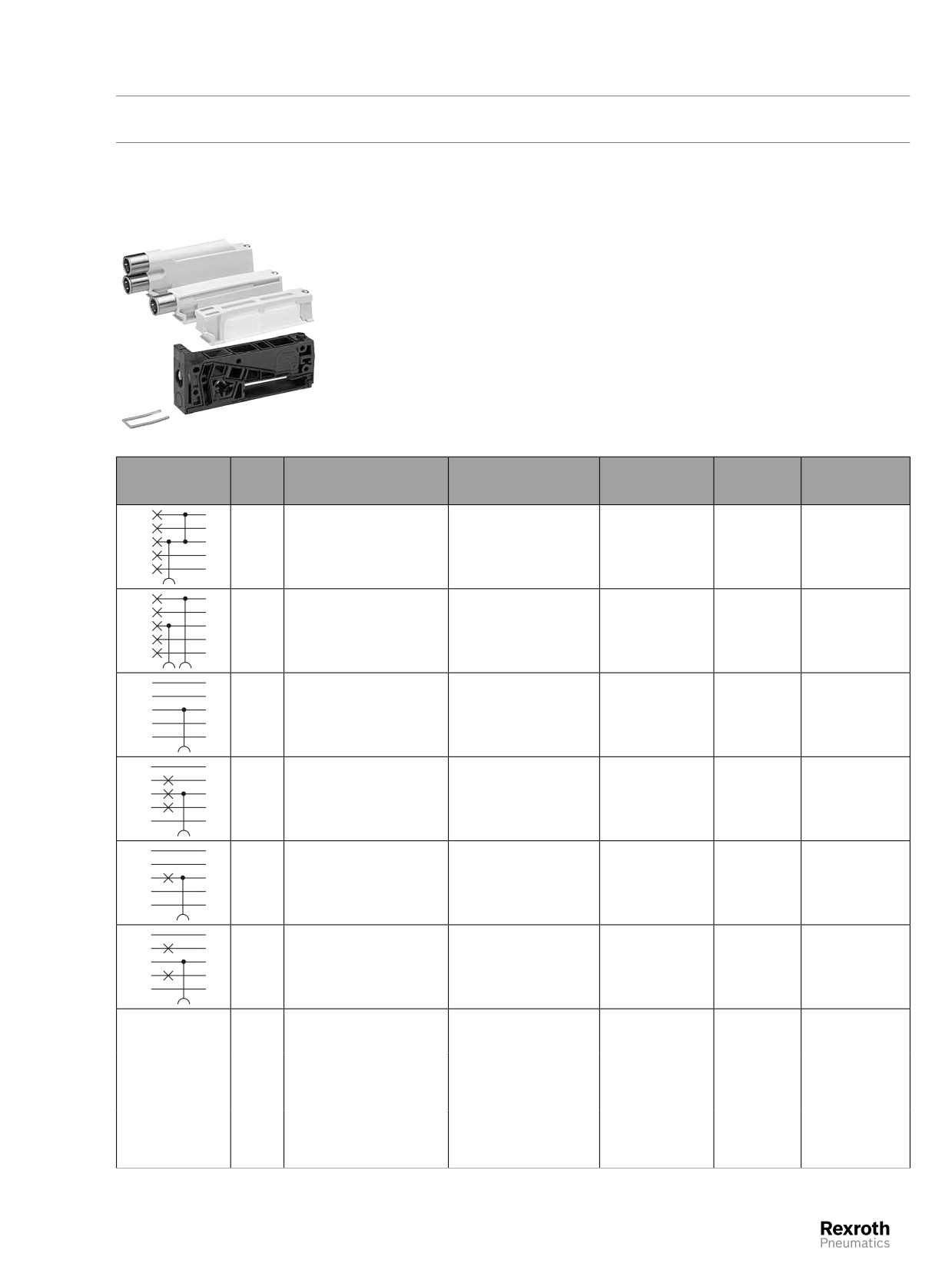

Комплект элементов для расширения панели ввода питания и модулей выпуска
воздуха
► для Cерия AV03
Рабочее давление мин./макс.
-0,95 bar / 10 bar
Окружающаятемпература мин./макс.
-10°C / +60°C
Рабочая среда
Сжатый воздух
Материалы:
Корпус
Полиамид
Уплотнения
Нитрил-каучук
21324_a
Пози-
Тип
Объем поставки
Поставляемое
Исполнение
Номер мате-
ция
количество
системы
риала
клапанов
X
Входная плита, соединение
3
1, внутреннее предваритель-
1
сетевой интер-
1
ное управление, Разделение
-
1
R412018347
5
фейс
давления, канал 1 / 3 / 5 /
R
X / R
X
Входная плита, соединение
3
1, внешнее предварительное
1
сетевой интер-
1
управление, Разделение
-
1
R412018348
5
фейс
давления, канал 1 / 3 / 5 /
R
X / R
X
3
1
Входная плита, соединение
сетевой интер-
1
-
1
R412018337
5
1, без разделения давления
фейс
R
X
3
Входная плита, соединение
1
сетевой интер-
1
1, Разделение давления,
-
1
R412018613
5
фейс
канал 1 / 3 / 5
R
X
3
Входная плита, соединение
1
сетевой интер-
1
1, Разделение давления,
-
1
R412018614
5
фейс
канал 1
R
X
3
Входная плита, соединение
1
сетевой интер-
1
1, Разделение давления,
-
1
R412018615
5
фейс
канал 3 / 5
R
Модуль выпуска воздуха 3, 5
и R с пластинчатым шумоглу-
-
R412018331
шителем
Модель для удаления
Модуль выпуска воздуха с
воздуха: вкл. 1 крепежный
объединенным выхлопом 3
R412018332
2
винт, Быстроразьемное
1
-
и 5
соединение Ø 8 мм
Модель для удаления
Модуль выпуска воздуха с
воздуха: вкл. 1 крепежный
раздельным объединенным
R412018333
винт, Быстроразьемное
выхлопом для 3 и 5
соединение Ø 8 мм
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
162
Клапанные системы ► Системы клапанов согласно стандарту
Cерия AV03
Принадлежности

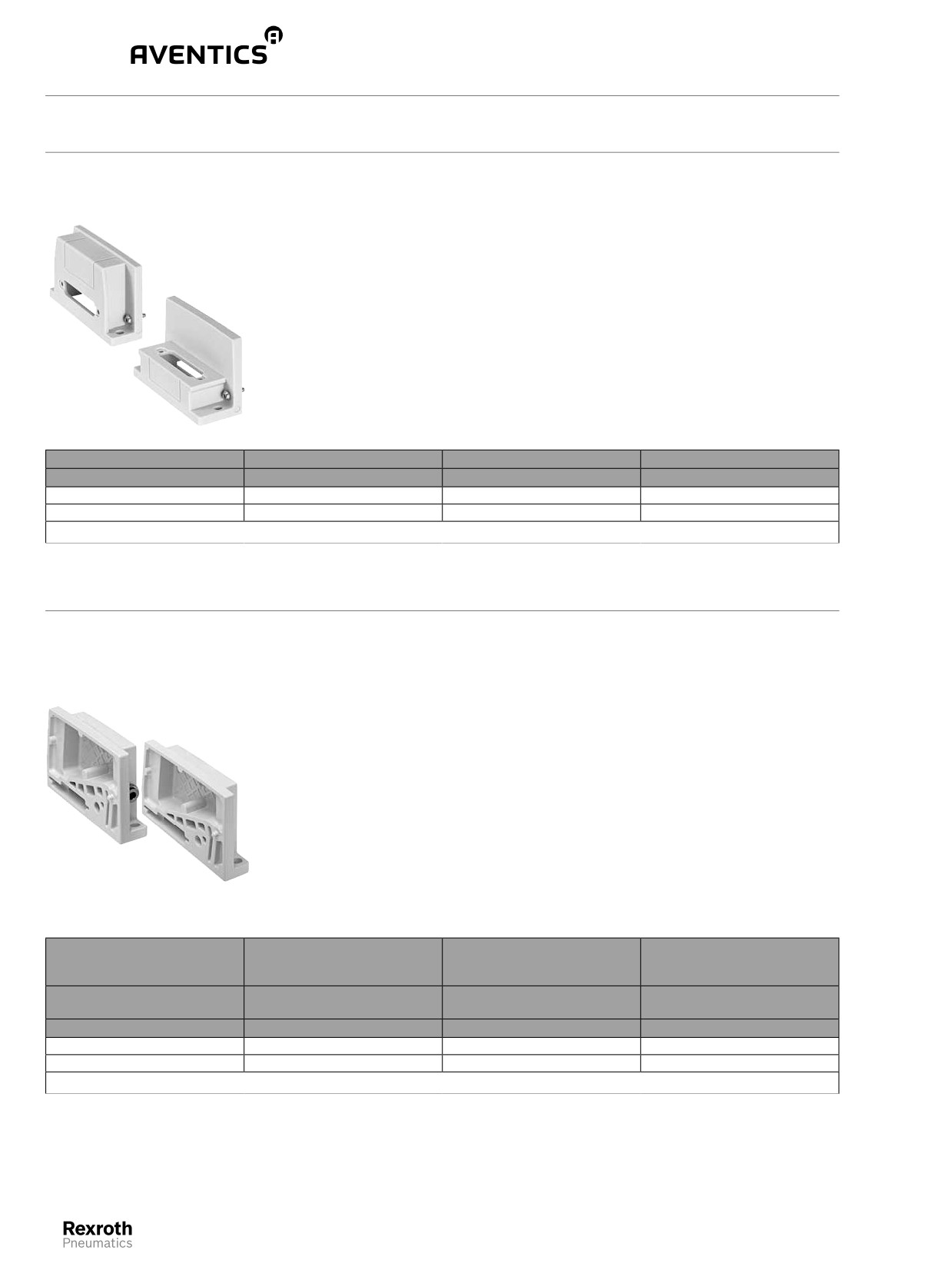

Концевая плита слева
► Присоединение сверху или присоединение сбоку ► для AV03
Окружающаятемпература мин./макс.
-10°C / +50°C
Температура среды мин./макс.
-10°C / +50°C
Материалы:
Корпус
Полиамид
Винты
сталь
15851
Тип
Поставляемое количество
Вес
Номер материала
[кг]
Подключение сверху
1
0,045
R412018334
Подключение сбоку
1
0,05
R412018335
Объем поставки: вкл. 1 прокладку и 2 крепежных винта
Концевая плита справа
► для AV03
Окружающаятемпература мин./макс.
-10°C / +50°C
Температура среды мин./макс.
-10°C / +50°C
Материалы:
Корпус
Алюминий
Винты
сталь
19895
Присоединениесжатого
Поставляемое количество
Вес
Номер материала
воздуха
Сброс сж.воздуха из линиии
управления
[12]
[кг]
Ø 4
1
0,08
R412018349
-
1
0,08
R412018350
Объем поставки: Вкл. крепежные винты
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
163
Клапанные системы ► Системы клапанов согласно стандарту
Cерия AV03
Принадлежности
Принадлежности
► для Cерия AV03
Окружающаятемпература мин./макс.
-10°C / +50°C
Рабочая среда
Сжатый воздух
19866
Позиция
Тип
Поставляемое количество
Номер мате-
риала
1
Уплотнения клапана
10
R412018338
2
Уплотнения левой концевой плиты
10
R412018344
3
Уплотнения для монтажной плиты
10
R412018345
4
Уплотнения для функциональных модулей
10
R412018346
5
Зажимы для входной плиты
10
R412018746
6
Зажимы для монтажной плиты
10
R412018747
7
Крышка для правой концевой плиты
5
R412018351
8
Винты для левой концевой плиты
10
R412015467
9
Крепежный винт для клапана
10
R412018336
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
содержание .. 8 9 10 11 ..
