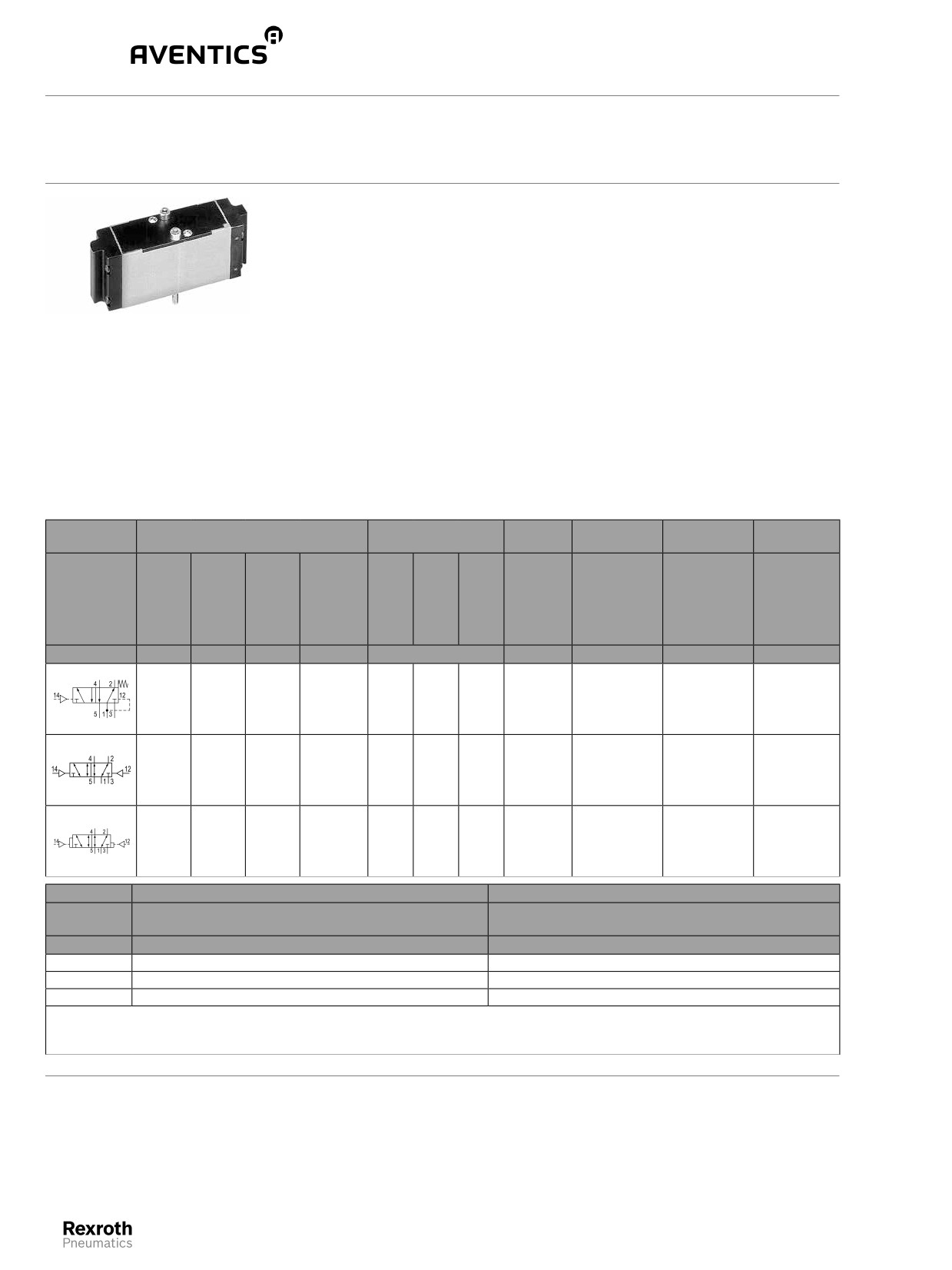

AVENTICS: Умные изделия (SMART PRODUCTS). Каталог (2015 год)

www.pnshop.ru

132

Клапанные системы ► Системы клапанов согласно стандарту

5/2-пневмораспределитель, Cерия CD01-PA

► Qn = 1010 l/min ► Присоединение плиты ► подвод сжатого воздуха: Монтажная плита ISO 15407-1

► Подходит для ATEX

Стандарты

ISO 15407-1

ATEX

3 G

Конструкция

золотниковый клапан, без перекрытия

Принцип уплотнения

с уплотнениями из эластичных материалов

Сертификаты

свободный от веществ, которые ослабляют сма-

чивание поверхности в процессе покрытия

Рабочее давление мин./макс.

-0,95 bar / 16 bar

P571_400

Давлениеуправления

См. таблицу внизу

мин./макс.

Окружающаятемпература мин./макс.

См. таблицу внизу

Температура среды мин./макс.

См. таблицу внизу

Рабочая среда

Сжатый воздух

Макс. величина частиц

50 µm

Содержание масла в сжатом воздухе

0 mg/m³ - 1 mg/m³

Присоединениесжатого воздуха

согласно ISO 15407-1

Крепежный винт

M4 с внутренним шестигранником

Момент затяжки крепежного винта

2,5 Nm

Присоединениесжатого воздуха

Показатель рас-

хода

Вход

Выход

Сброс

Соеди-

Дав-

Окружаю-

Температу-

Номер ма-

сж.воз

нение

1▶2

2▶3

ление

щаятемпе-

ра среды

териала

духа

управле-

ратура мин./

мин./макс.

ния

макс.

мин./

макс.

[л/мин]

[бар]

[°C]

Мон-

тажная

плита

1010

-- / 16

-15°C / +50°C

5714003500

плита ISO

ISO

15407-1

Мон-

тажная

плита

1010

2 / 16

-15°C / +50°C

5714003520

плита ISO

ISO

15407-1

Мон-

тажная

плита

1010

2 / 16

+0°C / +50°C

5714003530

плита ISO

ISO

15407-1

Номер ма-

Вес

Прим.

териала

[кг]

5714003500

0,16

5714003520

0,16

5714003530

0,16

1) см. диаграмму

2) C дифференциальным поршнем, сигнал 14 имеет приоритет

Номинальный расход Qn при 6 бар и Δp = 1 бар

Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.

Для более подробной информации см. «корзину для покупок» в онлайн-каталог

AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений

www.pnshop.ru

133

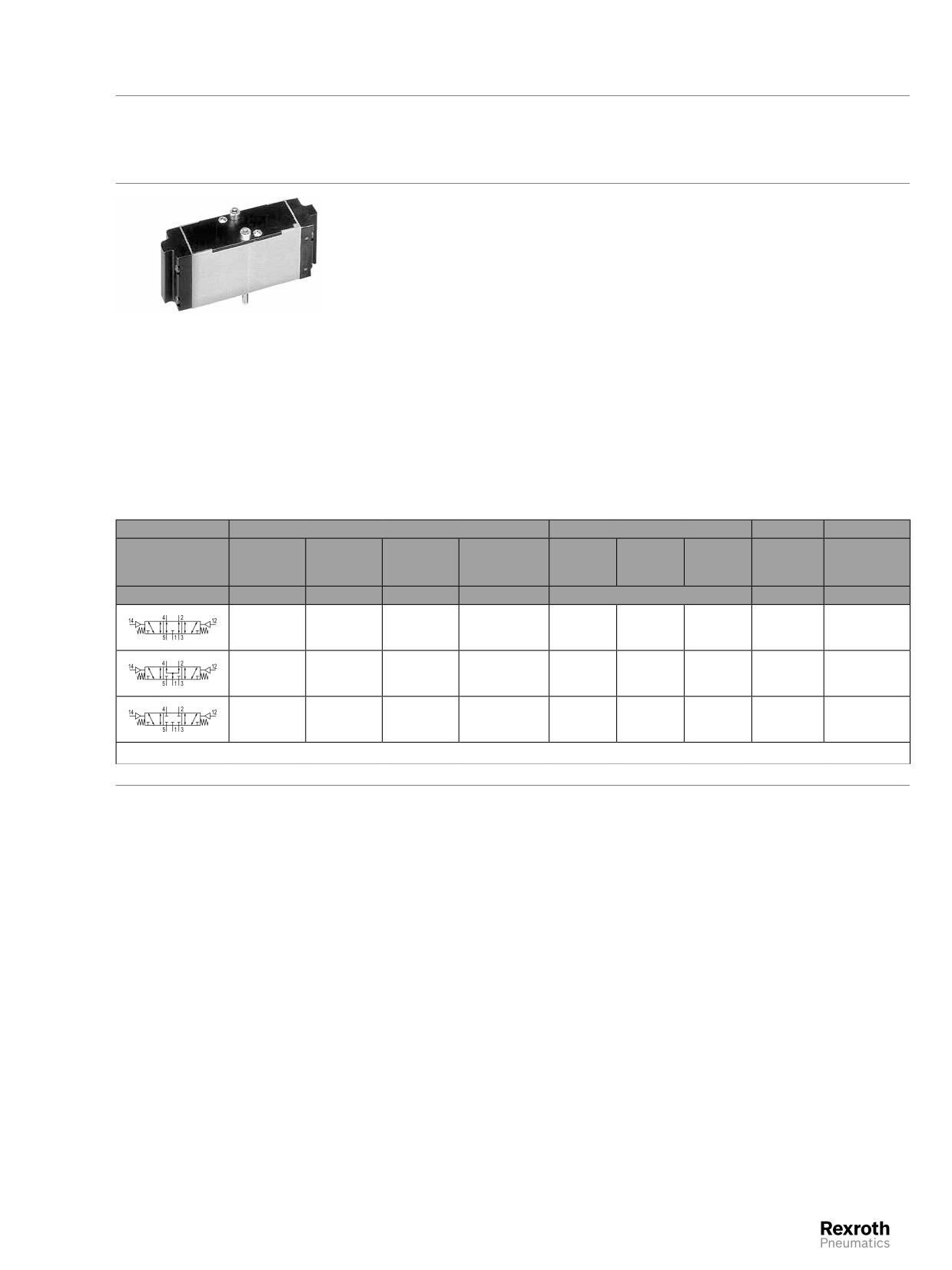

Клапанные системы ► Системы клапанов согласно стандарту

5/3-пневмораспределитель, Cерия CD01-PA

► Qn = 650 - 750 l/min ► Присоединение плиты ► подвод сжатого воздуха: Монтажная плита ISO 15407-1

► Подходит для ATEX

Стандарты

ISO 15407-1

ATEX

3 G

Конструкция

золотниковый клапан, без перекрытия

Принцип уплотнения

с уплотнениями из эластичных материалов

Сертификаты

свободный от веществ, которые ослабляют сма-

чивание поверхности в процессе покрытия

Рабочее давление мин./макс.

-0,95 bar / 16 bar

P571_400

Давлениеуправления

3 bar / 16 bar

мин./макс.

Окружающаятемпература мин./макс.

-15°C / +50°C

Температура среды мин./макс.

-15°C / +50°C

Рабочая среда

Сжатый воздух

Макс. величина частиц

50 µm

Содержание масла в сжатом воздухе

0 mg/m³ - 1 mg/m³

Присоединениесжатого воздуха

согласно ISO 15407-1

Крепежный винт

M4 с внутренним шестигранником

Момент затяжки крепежного винта

2,5 Nm

Присоединениесжатого воздуха

Показатель расхода

Вход

Выход

Сброс

Соединение

Вес

Номер ма-

сж.воз

управления

1▶2

2▶3

териала

духа

[л/мин]

[кг]

Монтажная

плита ISO

650

750

0,16

5714003810

15407-1

Монтажная

плита ISO

750

650

0,16

5714003800

15407-1

Монтажная

плита ISO

650

0,16

5714003820

15407-1

Номинальный расход Qn при 6 бар и Δp = 1 бар

Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.

Для более подробной информации см. «корзину для покупок» в онлайн-каталог

AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений

www.pnshop.ru

134

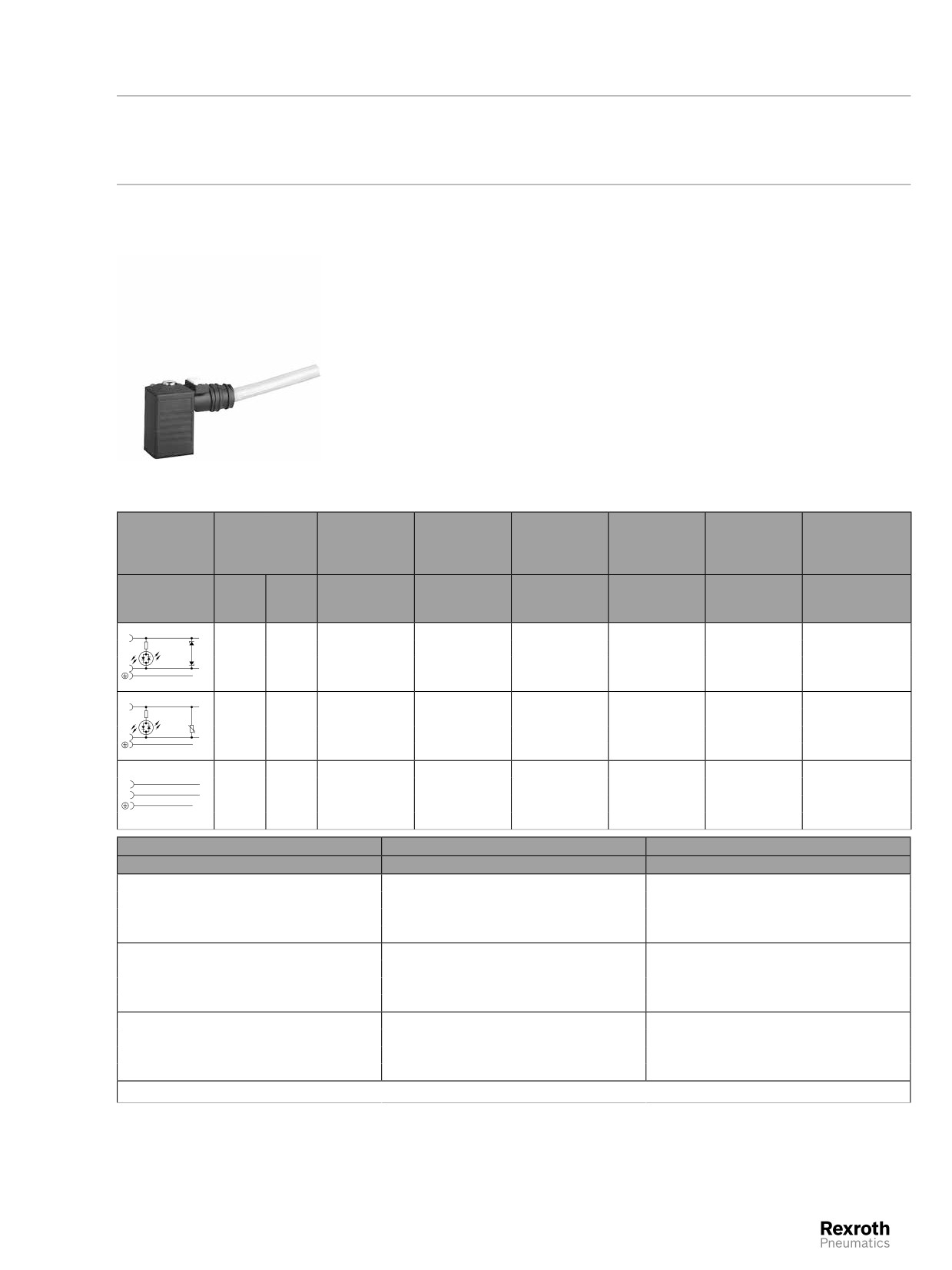

Клапанные системы ► Системы клапанов согласно стандарту

ISO 15407-1, 26 мм, Cерия CD01-PA

Принадлежности

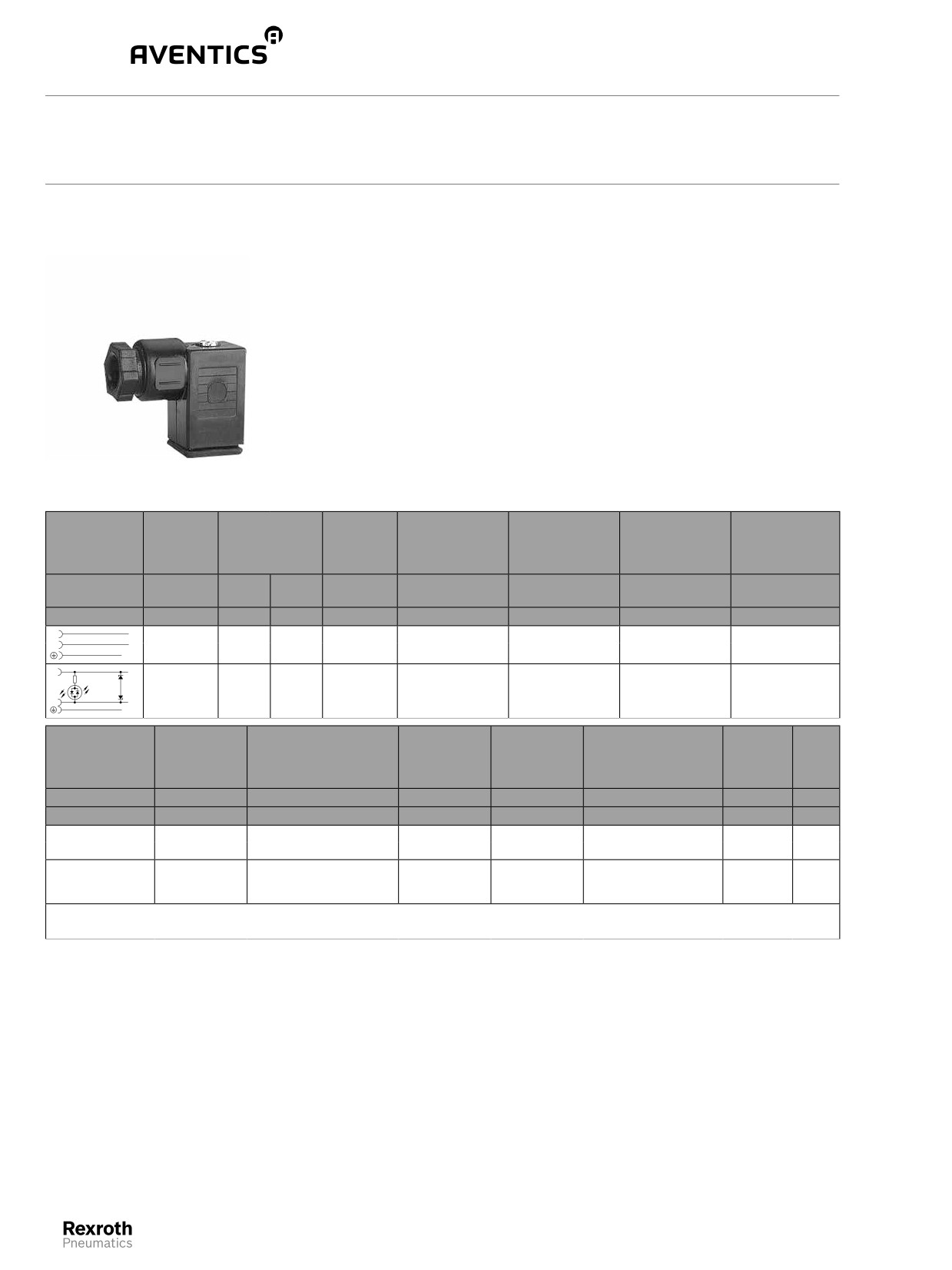

Электроразъемы, Cерия CN1

► ISO 15217 ► Электроразъемы розетка, Форма C ► 8 мм

Окружающаятемпература мин./макс.

-40°C / +90°C

Степень защиты

IP65

Момент затяжки крепежного винта

0,4 Nm

Материалы:

Корпус

Полиамид

P894_220

Винты

Рабочее на-

Ток, макс.

Распределение

Кабельный

Схемная за-

Номер мате-

для

пряжение

штыр. выводов

вывод

щита

риала

монтажа

эл.кабеля

пост.

Пер.

тока

ток

[В]

[A]

M12x1,5

1834484187

300

250

2+E

под углом 90°

gn/ge

PG 7

8941012202

M12x1,5

2+E

под углом 90°

Z-диод

4402050330

gn/ge

Номер мате-

присоединя-

Возможное количе-

Индикация

Светодиод-

Цвет корпуса

Вес

Прим.

риала

емый кабель

ство штепсельных

состояния

ный индика-

Ø мин./макс.

разъемов 1

тор состоя-

ния

[мм]

[кг]

1834484187

1); 2)

4 / 6

4 позиции через 90°

Черный

0,012

8941012202

1 СДИ (све-

4402050330

4 позиции через 90°

тодиодная

Зеленый

Прозрачный

0,014

индикация)

1) Профильное уплотнение

2) Прокладка: Натуральный каучук / Бутадиен-каучук

Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.

Для более подробной информации см. «корзину для покупок» в онлайн-каталог

AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений

www.pnshop.ru

135

Клапанные системы ► Системы клапанов согласно стандарту

ISO 15407-1, 26 мм, Cерия CD01-PA

Принадлежности

Электроразъемы с кабелем, Cерия CN1

► ISO 15217, форма C ► 8 мм ► с кабелем

Окружающаятемпература мин./макс.

-20°C / +80°C

Степень защиты

IP67

Момент затяжки для крепежных винтов

0,4 Nm

Материалы:

Уплотнения

Натуральный каучук / Бутадиен-каучук

P894_018

Рабочее на-

Ток, макс.

Схемная

Распреде-

Светодиод-

Длина кабе-

Номер мате-

пряжение

защита

ление штыр.

ный индика-

ля L

риала

Макс.

выводов

тор состоя-

ния

[В

[A]

[м]

пост.

пер.

тока]

1834484204

1834484205

Z-диод

2+E

Желтый

1834484206

gn/ge

1834484207

1834484208

1834484209

230

Варистор

2+E

Желтый

1834484210

gn/ge

1834484211

1834484212

1834484213

230

2+E

gn/ge

1834484214

1834484215

Номер материала

Вес

Прим.

[кг]

1834484204

0,185

1834484205

0,185

1834484206

0,292

1834484207

0,298

1834484208

0,171

1834484209

0,194

1834484210

0,297

1834484211

0,285

1834484212

0,183

1834484213

0,183

1834484214

0,308

1834484215

0,308

1) Плоская прокладка

Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.

Для более подробной информации см. «корзину для покупок» в онлайн-каталог

AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений

www.pnshop.ru

136

Клапанные системы ► Системы клапанов согласно стандарту

ISO 15407-1, 26 мм, Cерия CD01-PA

Принадлежности

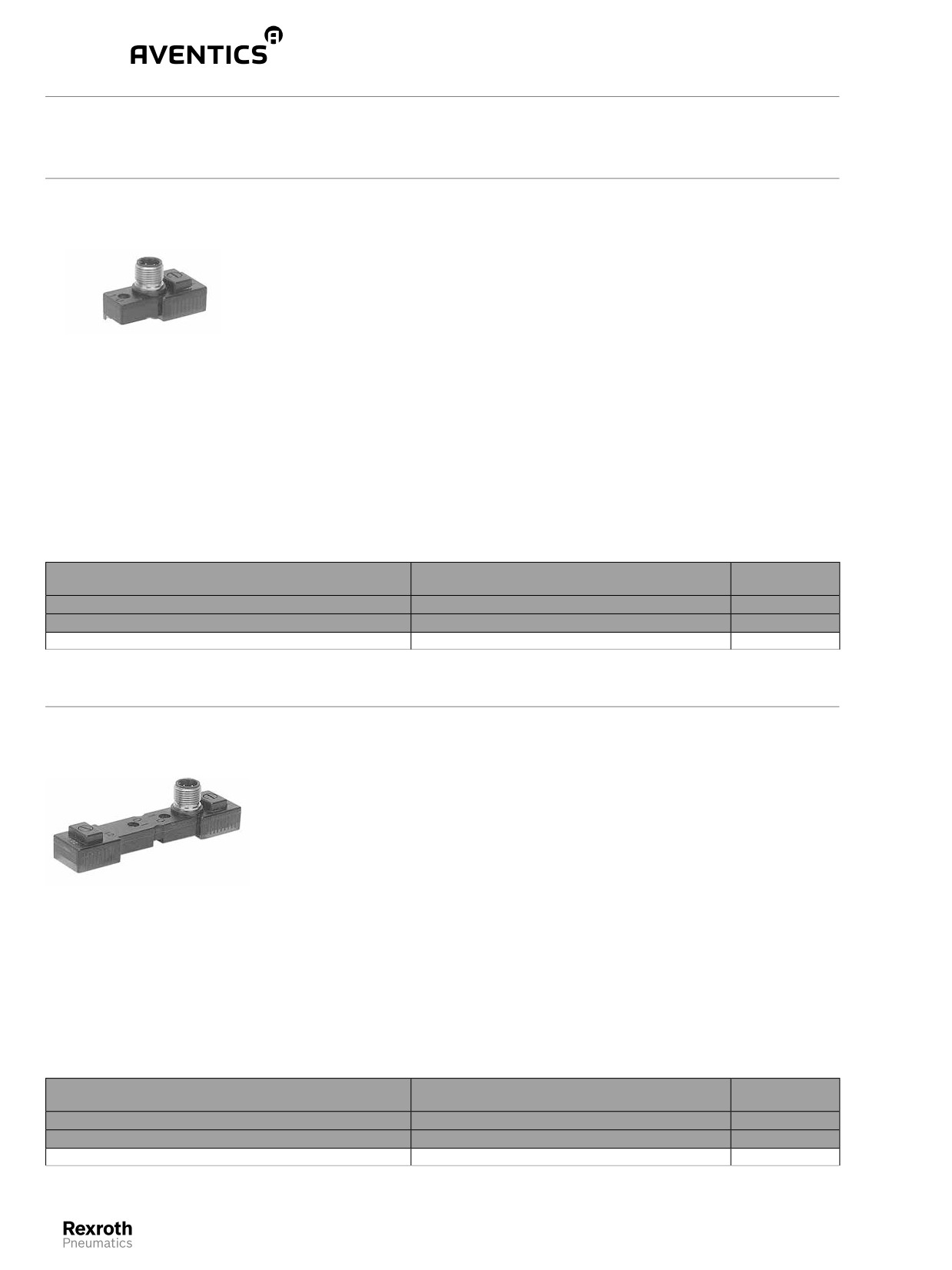

Контактная перемычка

► Регулирование: Разъем M12 ► Разъем, M12x1, 4-конт. ► Количество электромагнитных катушек: 1

Окружающаятемпература мин./макс.

-15°C / +50°C

Степень защиты

IP65

Схемная защита

43 В двустороннее

Рабочее напряжение пост. тока

24 В

P576_357

Рабочее напряжение пер. тока при 50 Гц

24 В

Рабочее напряжение пер. тока при 60 Гц

24 В

Допуск по напряжению пост. тока

-20% / +20%

Допуск напряжения, пер. ток 50 Гц

-10% / +10%

Допуск напряжения, пер. ток 60 Гц

-10% / +10%

СДИ индикации состояния клапана

Желтый

Крепежный винт

M2,5 со шлицом

Момент затяжки для крепежных винтов [+0,05]

0,25 Nm

Материалы:

Корпус

Полиэфиримид

Уплотнения

Фтор-каучук

Присоединение

Вес

Номер мате-

риала

к клапану

[кг]

Электроразъемы розетка, ISO 15217, форма C

0,016

5763573113

Контактная перемычка

► Регулирование: Разъем M12 ► Разъем, M12x1, 4-конт. ► Количество электромагнитных катушек: 2

Окружающаятемпература мин./макс.

-15°C / +50°C

Степень защиты

IP65

Схемная защита

43 В двустороннее

Рабочее напряжение пост. тока

24 В

Рабочее напряжение пер. тока при 50 Гц

24 В

Рабочее напряжение пер. тока при 60 Гц

24 В

P576_358

Допуск по напряжению пост. тока

-20% / +20%

Допуск напряжения, пер. ток 50 Гц

-10% / +10%

Допуск напряжения, пер. ток 60 Гц

-10% / +10%

СДИ индикации состояния клапана

Желтый

Крепежный винт

M2,5 со шлицом

Момент затяжки для крепежных винтов [+0,05]

0,25 Nm

Материалы:

Корпус

Полиэфиримид

Уплотнения

Фтор-каучук

Присоединение

Вес

Номер мате-

риала

к клапану

[кг]

Электроразъемы розетка, ISO 15217, форма C

0,026

5763573103

Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.

Для более подробной информации см. «корзину для покупок» в онлайн-каталог

AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений

www.pnshop.ru

137

Клапанные системы ► Системы клапанов согласно стандарту

ISO 15407-1, 26 мм, Cерия CD01-PA

Принадлежности

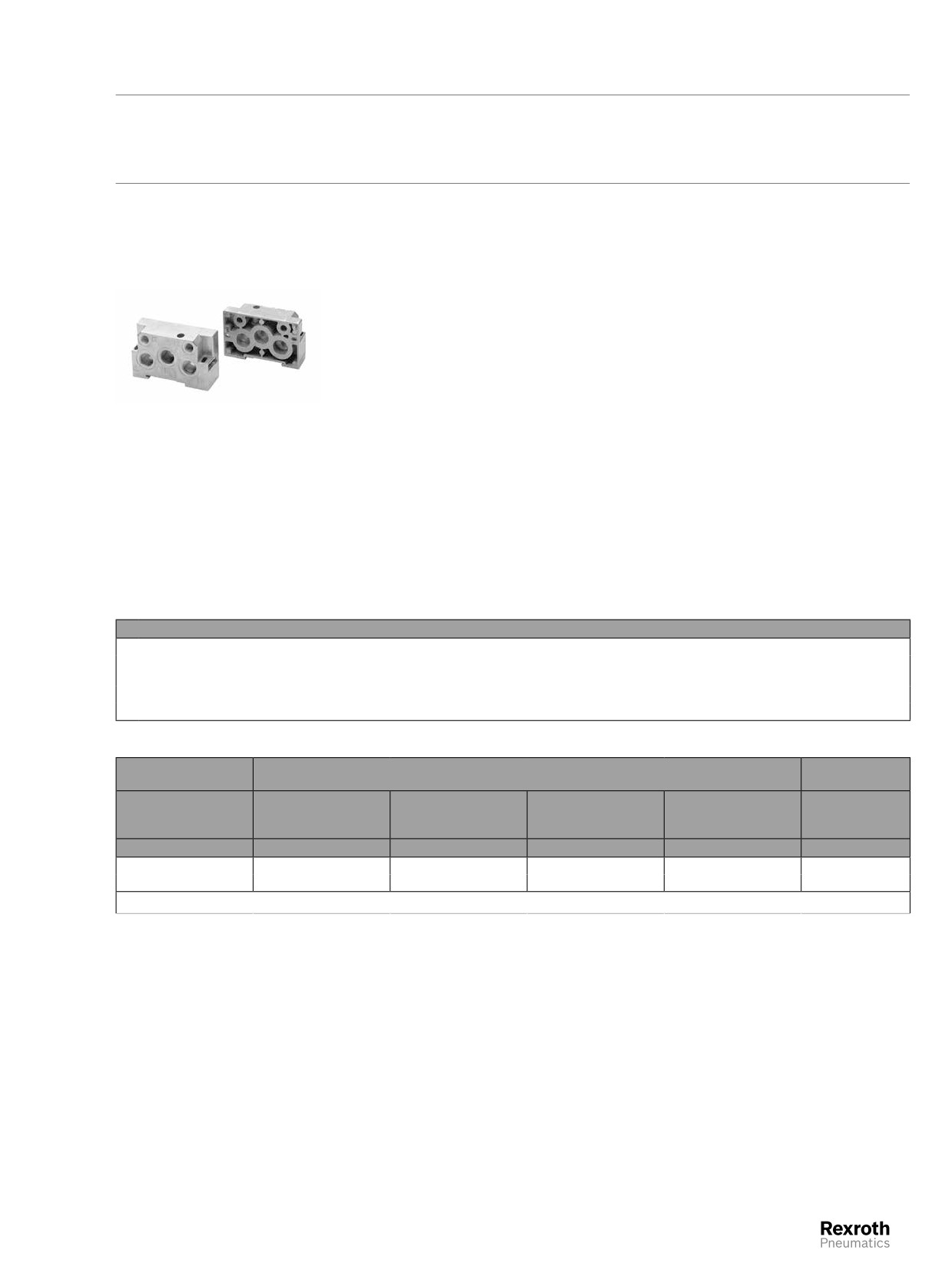

Плита одиночного монтажа, Присоединения сбоку

► Стандарт: ISO 15407-1 ► Конструктивный размер: 26 мм ► подвод сжатого воздуха: Ø6x1 - Ø 8x1

► Допускается обратная подача давления ► с выхлопом воздуха из линии управления через общую линию

Окружающаятемпература мин./макс.

-25°C / +70°C

Температура среды мин./макс.

-25°C / +70°C

Рабочая среда

Сжатый воздух

Рабочее давление мин./макс.

-0,95 bar / 16 bar

Количество позиций клапанов

Вывод пнев. присоединения (1)

Сбоку

1006-031

Вывод пнев. присоединения (3,5)

Сбоку

Вывод пнев. присоединения (2,4)

Сбоку

Вывод пнев. присоединения (12)

Сбоку

Вывод пнев. присоединения (14)

Сбоку

Сброс сж.воздуха (3,5)

Cо встроенным выхлопом (3/5)

Соединения раздельные

Присоединениесжатого воздуха

согласно ISO 15407-1

Материалы:

Монтажная плита

Полиамид, армированный стекловолокном

Уплотнения

Акрилонитрил-бутадиен-каучук

Технические примечания

■ Не допускается падение давления ниже мин. управляющего давления, иначе возможны ложные переключения и выход клапанов из строя!

■ Точка росы при номинальном давлении должна лежать, по крайней мере, на 15 °C ниже температуры окружающей и рабочей среды, и должна

составлять макс. 3 °C.

■ Содержание масла в сжатом воздухе должно быть постоянным в течение всего срока эксплуатации.

■ Используйте только масло, разрешенное AVENTICS, см. главу „Техническая информация“.

Конструктив-

Присоединениесжатого воздуха

Вес

Номер мате-

ный размер

риала

Вход

Выход

Сброс

Соединение

сж.воз

сж.воздуха из

управления

духа

линиии управ-

ления

[1]

[2 / 4]

[3 / 5]

[12]

[14]

[кг]

Ø6x1

8985121372

26 мм

G 1/8

Ø 4

0,074

Ø 8x1

8985121382

Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.

Для более подробной информации см. «корзину для покупок» в онлайн-каталог

AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений

www.pnshop.ru

138

Клапанные системы ► Системы клапанов согласно стандарту

ISO 15407-1, 26 мм, Cерия CD01-PA

Принадлежности

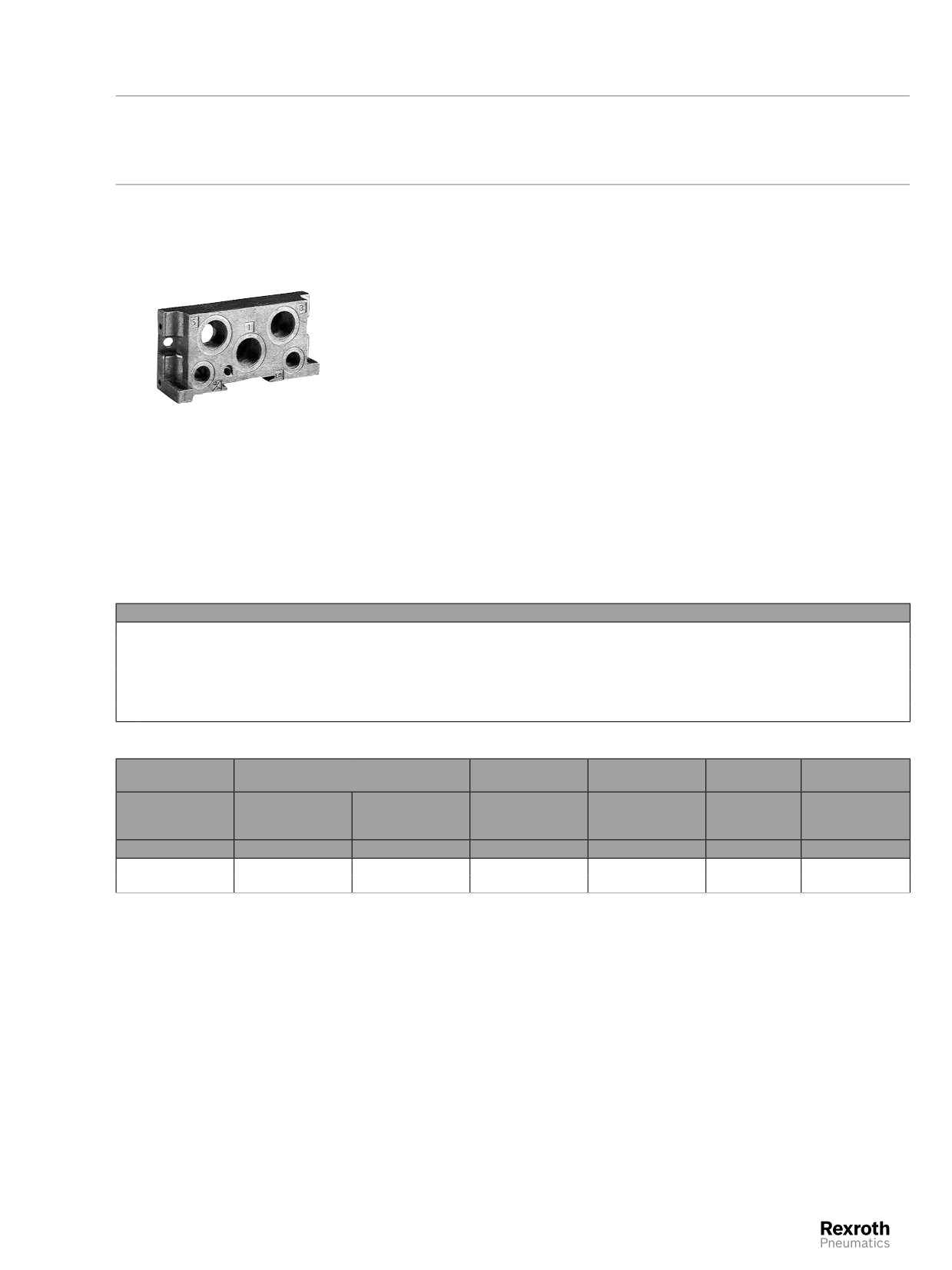

Монтажная плита

► Стандарт: ISO 15407-1 ► Конструктивный размер: 26 мм ► тип A ► подвод сжатого воздуха: G 1/4 - Ø

10x1 ► может быть смонтирован в блок ► Монтажная плита 1-местная ► Допускается обратная подача

давления ► с выхлопом воздуха из линии управления через общую линию

Окружающаятемпература мин./макс.

-15°C / +70°C

Температура среды мин./макс.

-15°C / +70°C

Рабочая среда

Сжатый воздух

Рабочее давление мин./макс.

-0,95 bar / 16 bar

Количество позиций клапанов

Шаг фиксирования

27,1 mm

Крепежный винт

с внутренним шестигранником

00103902

Момент затяжки для крепежных винтов

4 Nm±0,5

Сброс сж.воздуха (3,5)

Cо встроенным выхлопом (3/5)

Соединения раздельные

Присоединениесжатого воздуха

согласно ISO 15407-1

Материалы:

Монтажная плита

Алюминий-литье под давлением

Уплотнения

Акрилонитрил-бутадиен-каучук

Технические примечания

составлять макс. 3 °C.

■ Содержание масла в сжатом воздухе должно быть постоянным в течение всего срока эксплуатации.

■ Используйте только масло, разрешенное AVENTICS, см. главу „Техническая информация“.

Конструктивный

Присоедине-

Направление

Вес

Номер мате-

размер

ниесжатого

присоединения

риала

воздуха

Выход

Сброс сж.воз-

Соединение

Выход

духа из линиии

управления

[2 / 4]

[R]

[X]

[2 / 4]

[кг]

G 1/4

Сбоку

1825504023

1/4-18 NPTF

Сбоку

1825504024

Ø 10x1

Сбоку

1825504025

G 1/4

Сбоку

1825504026

26 мм

0,195

1/4-18 NPTF

Сбоку

1825504027

Ø 10x1

Сбоку

1825504028

G 1/4

Вниз

1825504029

G 1/4

Вниз

1825504030

Поставка, вкл. прокладку и крепежные винты

Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.

Для более подробной информации см. «корзину для покупок» в онлайн-каталог

AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений

www.pnshop.ru

139

Клапанные системы ► Системы клапанов согласно стандарту

ISO 15407-1, 26 мм, Cерия CD01-PA

Принадлежности

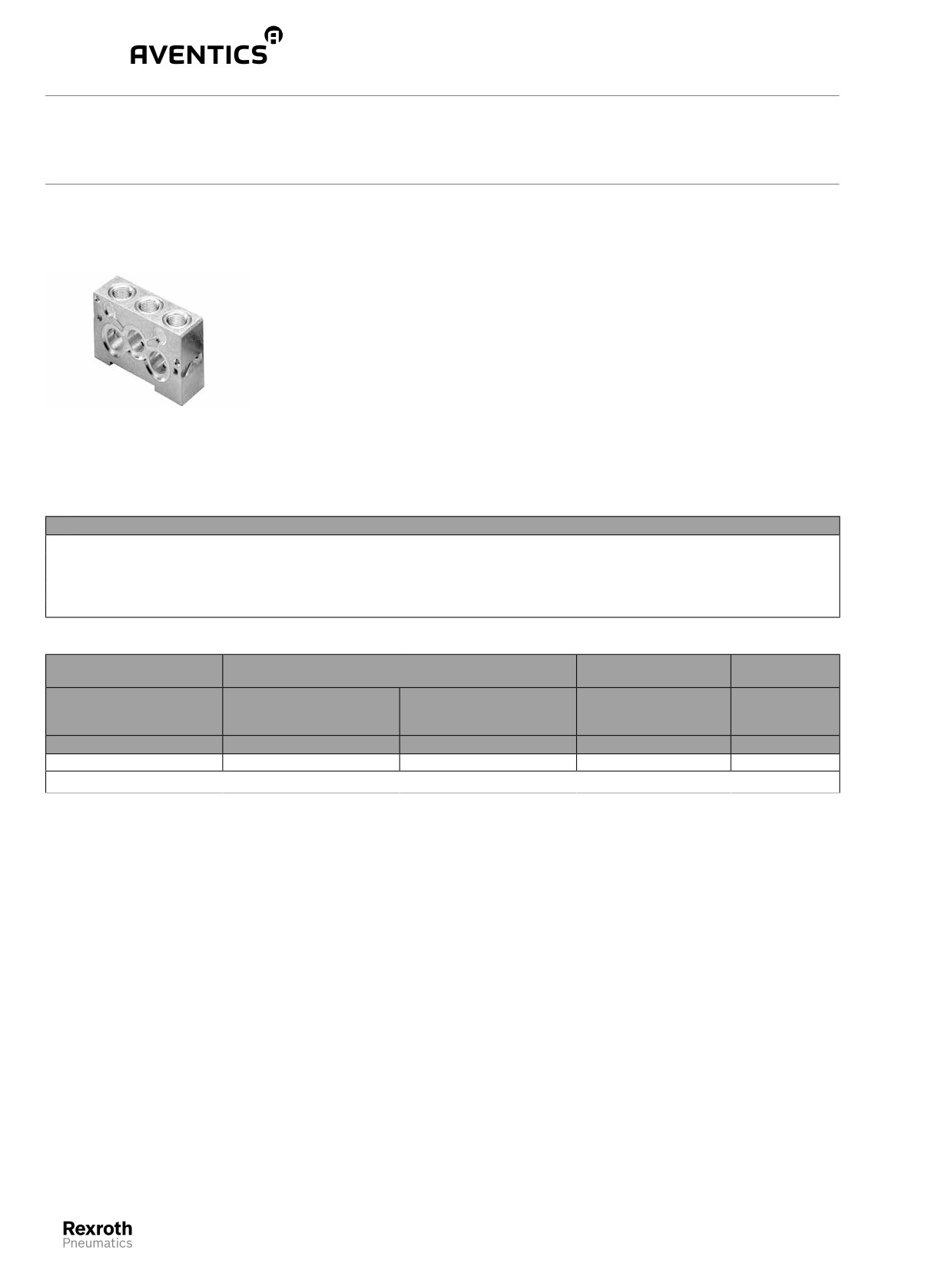

Концевая плита слева, Концевая плита справа

► Стандарт: ISO 15407-1 ► Конструктивный размер: 26 мм ► тип A ► может быть смонтирован в блок

► Принцип фундаментной платы многослойной ► Допускается обратная подача давления ► с выхлопом

воздуха из линии управления через общую линию

Окружающаятемпература мин./макс.

-15°C / +70°C

Температура среды мин./макс.

-15°C / +70°C

Рабочая среда

Сжатый воздух

Рабочее давление мин./макс.

-0,95 bar / 16 bar

Шаг фиксирования

27,1 mm

Крепежный винт

с внутренним шестигранником

Момент затяжки для крепежных винтов

4 Nm±0,5

00103903

Вывод пнев. присоединения (1)

Сбоку

Вывод пнев. присоединения (3,5)

Сбоку

Вывод пнев. присоединения (12)

Сбоку

Вывод пнев. присоединения (14)

Сбоку

Сброс сж.воздуха (3,5)

Cо встроенным выхлопом (3/5)

Соединения раздельные

Материалы:

Монтажная плита

Алюминий-литье под давлением

Уплотнения

Акрилонитрил-бутадиен-каучук

Технические примечания

составлять макс. 3 °C.

■ Содержание масла в сжатом воздухе должно быть постоянным в течение всего срока эксплуатации.

■ Используйте только масло, разрешенное AVENTICS, см. главу „Техническая информация“.

Конструктивный

Присоединениесжатого воздуха

Номер мате-

размер

риала

Вход

Сброс

Сброс сж.воздуха

Соединение управ-

сж.воз

из линиии управ-

ления

духа

ления

[1]

[3 / 5]

[12]

[14]

G 3/8

G 1/8

1825504031

26 мм

3/8-18 NPTF

1/8-27 NPTF

1825504032

Объем поставки: Комплект концевой плиты, вкл. прокладку и крепежные винты.

Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.

Для более подробной информации см. «корзину для покупок» в онлайн-каталог

AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений

www.pnshop.ru

140

Клапанные системы ► Системы клапанов согласно стандарту

ISO 15407-1, 26 мм, Cерия CD01-PA

Принадлежности

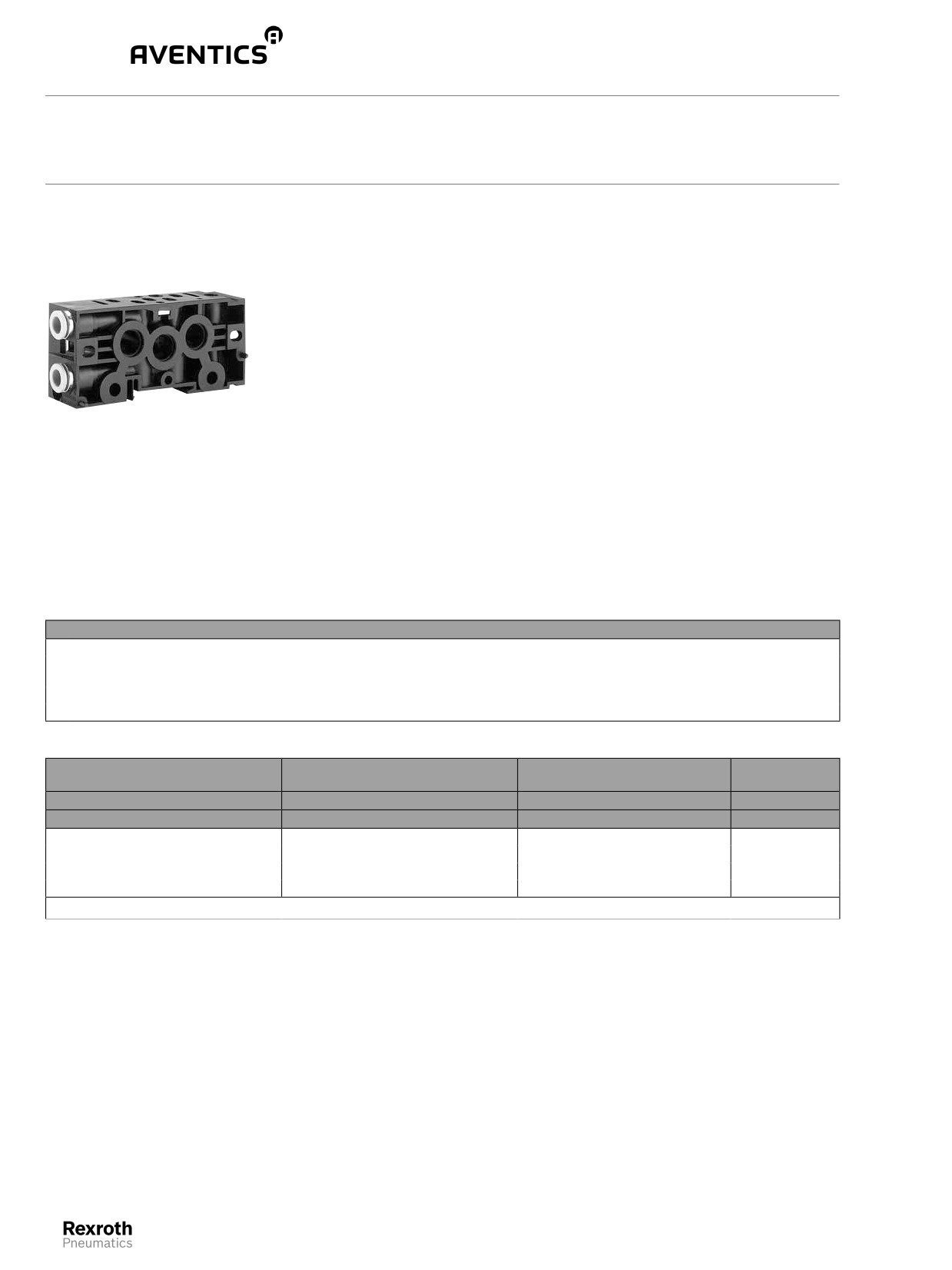

Монтажная плита, Присоединения 2 и 4 сбоку

► Стандарт: ISO 15407-1 ► Конструктивный размер: 26 мм ► тип B ► подвод сжатого воздуха: Ø 4 - G

1/8 ► может быть смонтирован в блок ► Монтажная плита 1-местная ► Допускается обратная подача

давления

Окружающаятемпература мин./макс.

-25°C / +70°C

Температура среды мин./макс.

-25°C / +70°C

Рабочая среда

Сжатый воздух

Рабочее давление мин./макс.

-0,95 bar / 16 bar

Количество позиций клапанов

Шаг фиксирования

27 mm

Крепежный винт

с внутренним шестигранником

P898_105

Момент затяжки для крепежных винтов

4 Nm±0,5

Вывод пнев. присоединения (3,5)

Сбоку

Вывод пнев. присоединения (2,4)

Сбоку

Сброс сж.воздуха (3,5)

Cо встроенным выхлопом (3/5)

Соединения раздельные

Присоединениесжатого воздуха

согласно ISO 15407-1

Материалы:

Монтажная плита

Полиамид, армированный стекловолокном

Уплотнения

Акрилонитрил-бутадиен-каучук

Технические примечания

составлять макс. 3 °C.

■ Содержание масла в сжатом воздухе должно быть постоянным в течение всего срока эксплуатации.

■ Используйте только масло, разрешенное AVENTICS, см. главу „Техническая информация“.

Конструктивный размер

Присоединениесжатого воздуха

Вес

Номер мате-

риала

Выход

[2 / 4]

[кг]

Ø 4

8985121162

Ø6x1

0,13

8985121122

26 мм

Ø 8x1

8985121052

G 1/8

8985121092

Поставка, вкл. прокладку и крепежные винты

Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.

Для более подробной информации см. «корзину для покупок» в онлайн-каталог

AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений

www.pnshop.ru

141

Клапанные системы ► Системы клапанов согласно стандарту

ISO 15407-1, 26 мм, Cерия CD01-PA

Принадлежности

Концевая плита слева

► Стандарт: ISO 15407-1 ► Конструктивный размер: 26 мм ► тип B ► может быть смонтирован в блок

► Допускается обратная подача давления ► Возможно расширение ввода/вывода ► с выхлопом воздуха

из линии управления через общую линию

Окружающаятемпература мин./макс.

-25°C / +70°C

Температура среды мин./макс.

-25°C / +70°C

Рабочая среда

Сжатый воздух

Рабочее давление мин./макс.

-0,95 bar / 16 bar

Шаг фиксирования

22 mm

Крепежный винт

с внутренним шестигранником

Момент затяжки для крепежных винтов

4 Nm±0,5

8985-121

Вывод пнев. присоединения (1)

Сбоку

Вывод пнев. присоединения (3,5)

Сбоку

Вывод пнев. присоединения (R)

Сбоку

Вывод пнев. присоединения (X)

Сбоку

Сброс сж.воздуха (3,5)

Cо встроенным выхлопом (3/5)

Соединения раздельные

Материалы:

Монтажная плита

Алюминий-литье под давлением

Технические примечания

составлять макс. 3 °C.

■ Содержание масла в сжатом воздухе должно быть постоянным в течение всего срока эксплуатации.

■ Используйте только масло, разрешенное AVENTICS, см. главу „Техническая информация“.

■ I/O-функция благодаря комбинации с комплектом контактных перемычек для дополнительных входов/выходов

Конструктивный

Присоединениесжатого воздуха

Вес

Номер мате-

размер

риала

Вход

Сброс

Сброс сж.воз-

Соединение

сж.воз

духа из линиии

управления

духа

управления

[1]

[3 / 5]

[R]

[X]

[кг]

G 3/8

G 1/8

8985121002

26 мм

0,147

3/8-18 NPTF

1/8-27 NPTF

8985121302

Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.

Для более подробной информации см. «корзину для покупок» в онлайн-каталог

AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений

www.pnshop.ru

142

Клапанные системы ► Системы клапанов согласно стандарту

ISO 15407-1, 26 мм, Cерия CD01-PA

Принадлежности

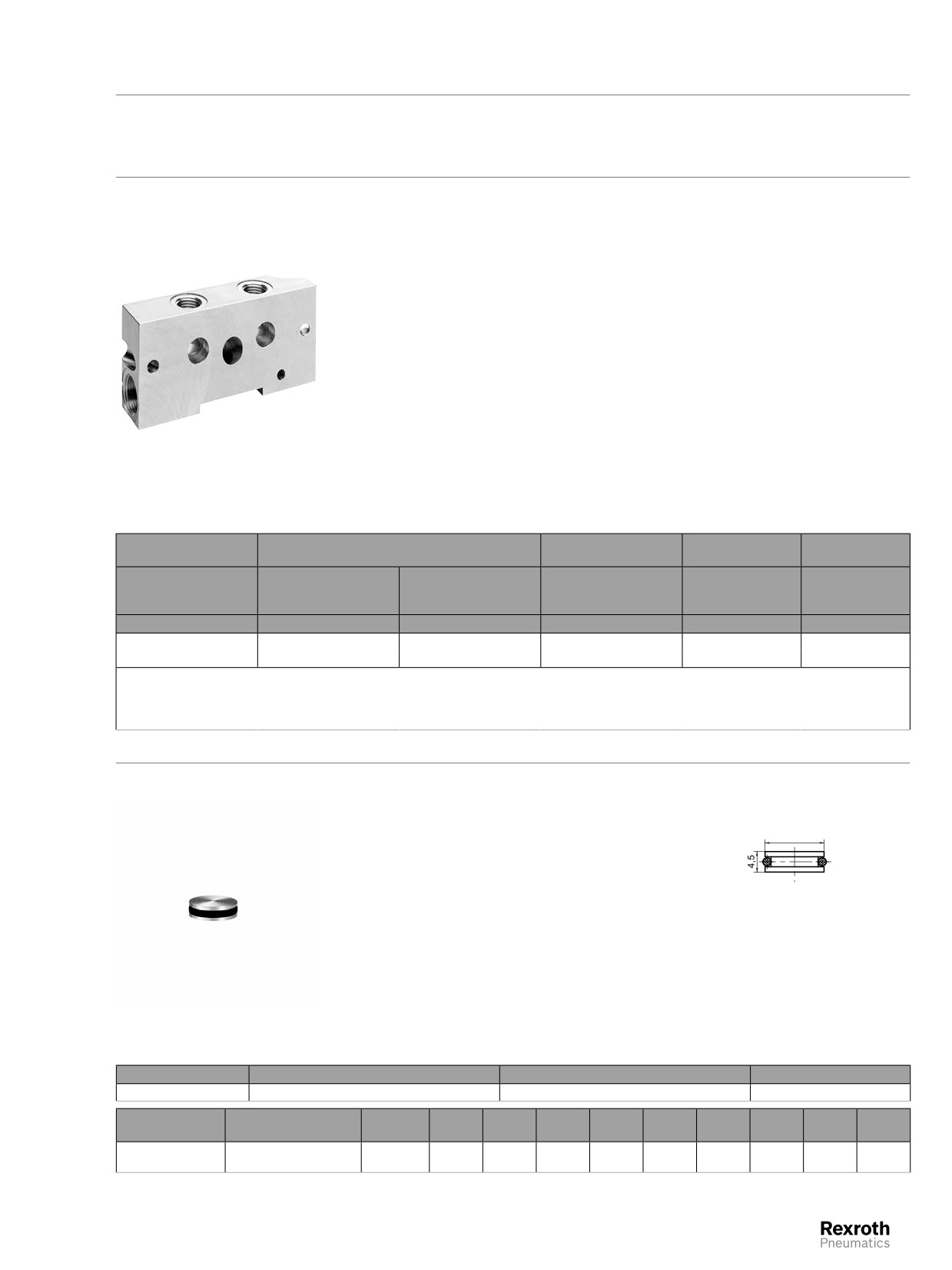

Входная плита, с сопряжением по длине

► Стандарт: ISO 15407-1 ► Конструктивный размер: 26 мм ► тип A ► может быть смонтирован в блок

► Конструкция шайбы

Окружающаятемпература мин./макс.

-15°C / +70°C

Температура среды мин./макс.

-15°C / +70°C

Рабочая среда

Сжатый воздух

Рабочее давление мин./макс.

-0,95 bar / 16 bar

Шаг фиксирования

28 mm

Крепежный винт

с внутренним шестигранником

Вывод пнев. присоединения (1)

Вверх

Вывод пнев. присоединения (3,5)

Вверх

00103901

Материалы:

Монтажная плита

Алюминий

Уплотнения

Акрилонитрил-бутадиен-каучук

Технические примечания

составлять макс. 3 °C.

■ Содержание масла в сжатом воздухе должно быть постоянным в течение всего срока эксплуатации.

■ Используйте только масло, разрешенное AVENTICS, см. главу „Техническая информация“.

Конструктивный размер

Присоединениесжатого воздуха

Вес

Номер мате-

риала

Вход

Сброс

сж.воз

духа

[1]

[3 / 5]

[кг]

26 мм

G 3/8

0,268

1825504034

Поставка, вкл. прокладку и крепежные винты

Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.

Для более подробной информации см. «корзину для покупок» в онлайн-каталог

AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений

www.pnshop.ru

143

Клапанные системы ► Системы клапанов согласно стандарту

ISO 15407-1, 26 мм, Cерия CD01-PA

Принадлежности

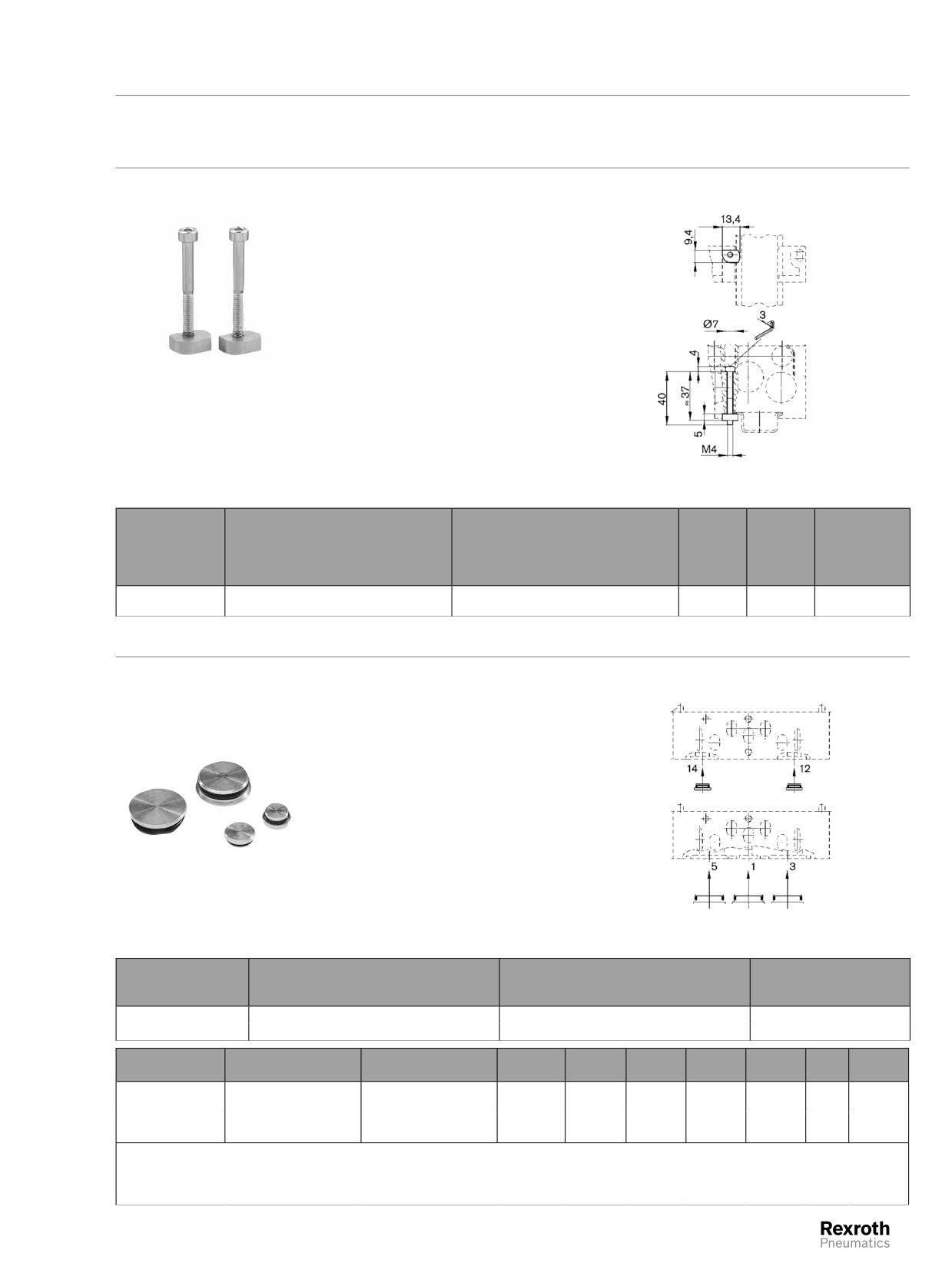

Монтажный комплект для крепления на DIN рейке

► Стандарт:ISO 15407-1 ► тип A ► Конструктивный размер:26 мм

00106828

00106797

Номер мате-

Конструктивный размер

Тип

Вес

Постав-

риала

[kg]

ляемое

количе-

ство

[Шт.]

1821398007

26 мм / --

Монтажный комплект для крепления на

0,014

DIN рейке согласно EN 60715, 35x15

Разделитель

► Стандарт:ISO 15407-1 ► Конструктивный размер:26 мм ► для MS01-AL, CD01-PA

00103291

00106796

Номер материала

Конструктивный размер

Тип

Окружающая темпе-

ратура

мин./макс.

1820220039

26 мм / --

Разделитель для соединений 1, 3, 5

-15 / 50

1820220040

26 мм / --

Для присоединений 12 и 14

-15 / 50

Номер мате-

Материал

Вес

Прим.

риала

Прокладка

[kg]

1820220039

Алюминий

Акрилонитрил-бутади-

0,004

ен-каучук

1820220040

Алюминий

Акрилонитрил-бутади-

0,002

ен-каучук

1) тип B

2) тип A

Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.

Для более подробной информации см. «корзину для покупок» в онлайн-каталог

www.pnshop.ru

144

Клапанные системы ► Системы клапанов согласно стандарту

ISO 15407-1, 26 мм, Cерия CD01-PA

Принадлежности

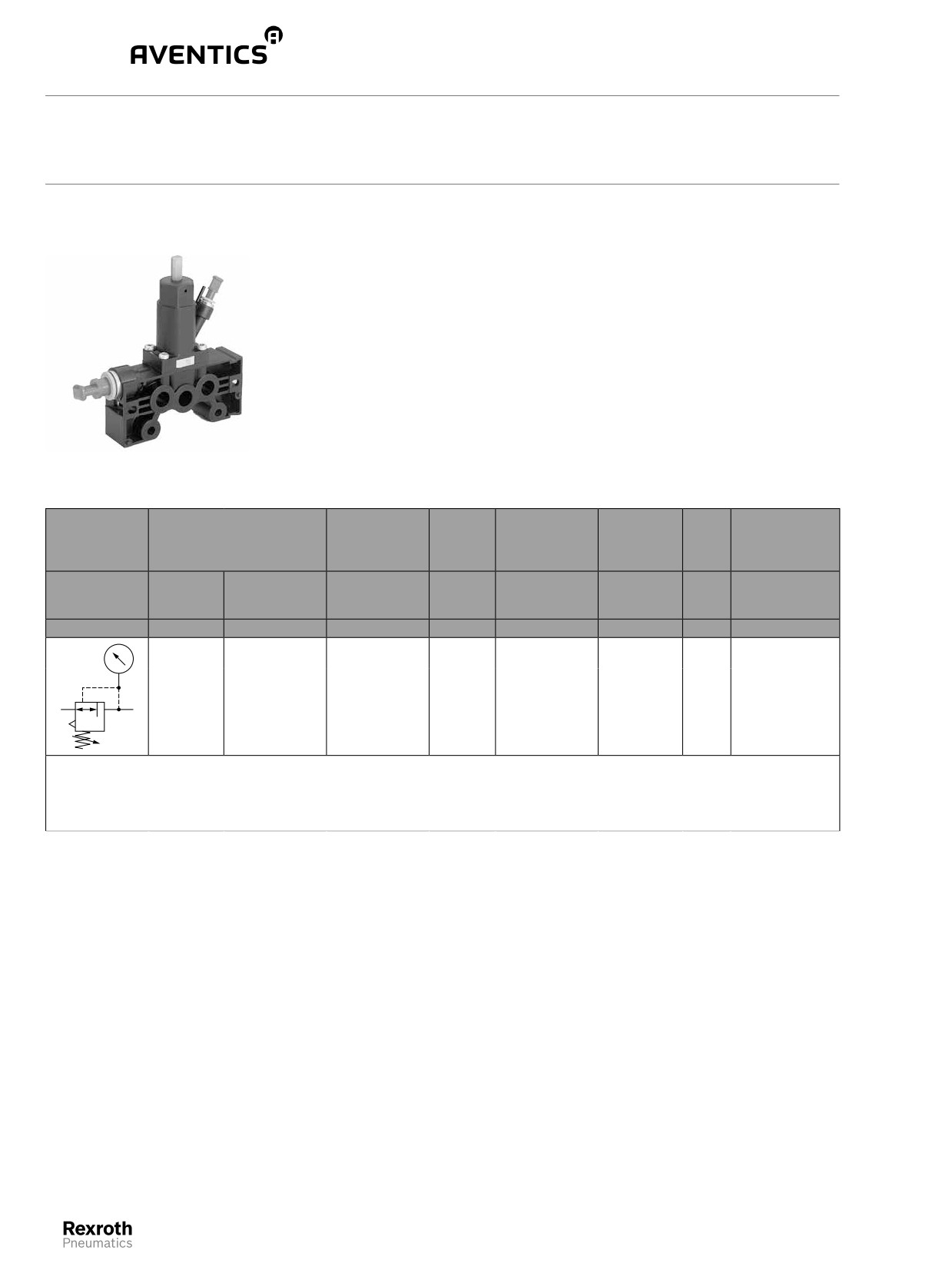

Регулятор давления для бокового сцепления

► Qn = 2100 l/min ► Присоединение фундаментной платы, Быстроразьемное соединение ► Клапан

Сертификаты

свободный от веществ, которые ослабляют сма-

чивание поверхности в процессе покрытия

Рабочее давление мин./макс.

2 bar / 10 bar

Окружающаятемпература мин./макс.

-15°C / +50°C

Температура среды мин./макс.

-15°C / +50°C

Рабочая среда

Сжатый воздух

Макс. величина частиц

50 µm

Содержание масла в сжатом воздухе

0 mg/m³ - 1 mg/m³

Материалы:

Корпус

Полиамид, армированный стекловолокном;

Полиоксиметилен

P575_002

Уплотнения

Акрилонитрил-бутадиен-каучук

Присоединениесжатого

Диапазон ре-

Hоми-

Нажимнойэ-

Вес

Прим.

Номер мате-

воздуха

гулирования

нальный

лемент

риала

мин./макс.

поток

Вход

Присоеди-

нение для

1 → 2

измерений

[бар]

[л/мин]

[кг]

Винт с поверхно-

0,23

5750020000

стью под ключ

Специ-

альная

Ø6x1

0,8 / 8

2100

монтажная

Винт с прорезью

0,2

R412003769

плитаØ 12

1) Управление ключом SW 5

2) Управление путем вращения винта

Номинальный поток Qn при 6 бар и Δp = 2 бар

Поставка, вкл. прокладку и крепежные винты

Манометр следует заказать отдельно

Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.

Для более подробной информации см. «корзину для покупок» в онлайн-каталог

www.pnshop.ru

145

Клапанные системы ► Системы клапанов согласно стандарту

ISO 15407-1, 26 мм, Cерия CD01-PA

Принадлежности

Монтажная плита

► Стандарт: ISO 15407-1 ► Конструктивный размер: 26 мм ► тип B ► может быть смонтирован в блок

► Принцип фундаментной платы многослойной ► Допускается обратная подача давления

Окружающаятемпература мин./макс.

-25°C / +70°C

Температура среды мин./макс.

-25°C / +70°C

Рабочая среда

Сжатый воздух

Рабочее давление мин./макс.

-0,95 bar / 16 bar

Шаг фиксирования

22 mm

Крепежный винт

с внутренним шестигранником

Момент затяжки для крепежных винтов

4 Nm±0,5

Вывод пнев. присоединения (1)

Сбоку

Вывод пнев. присоединения (3,5)

Вверх

Сброс сж.воздуха (3,5)

Cо встроенным выхлопом (3/5)

00118467

Соединения раздельные

Материалы:

Монтажная плита

Алюминий

Конструктивный

Присоединениесжатого воздуха

Предварительное

Прим.

Номер мате-

размер

управление

риала

Вход

Сброс

сж.воз

духа

[1]

[3 / 5]

внутреннее

R412000630

26 мм

G 3/8

G 1/4

внешнее

R412000631

1) для клапанов с внутренним управлением; управляющий воздух отводится из соединения 1; рабочее давление от 2 (3) до 10 (16) бар, в зависимо-

сти от типа клапана

2) для клапанов с внешним управлением; внешний управляющий воздух подается через правую входную пластину, рабочее давление от 0,95 до 10

(16) бар, в зависимости от типа клапана

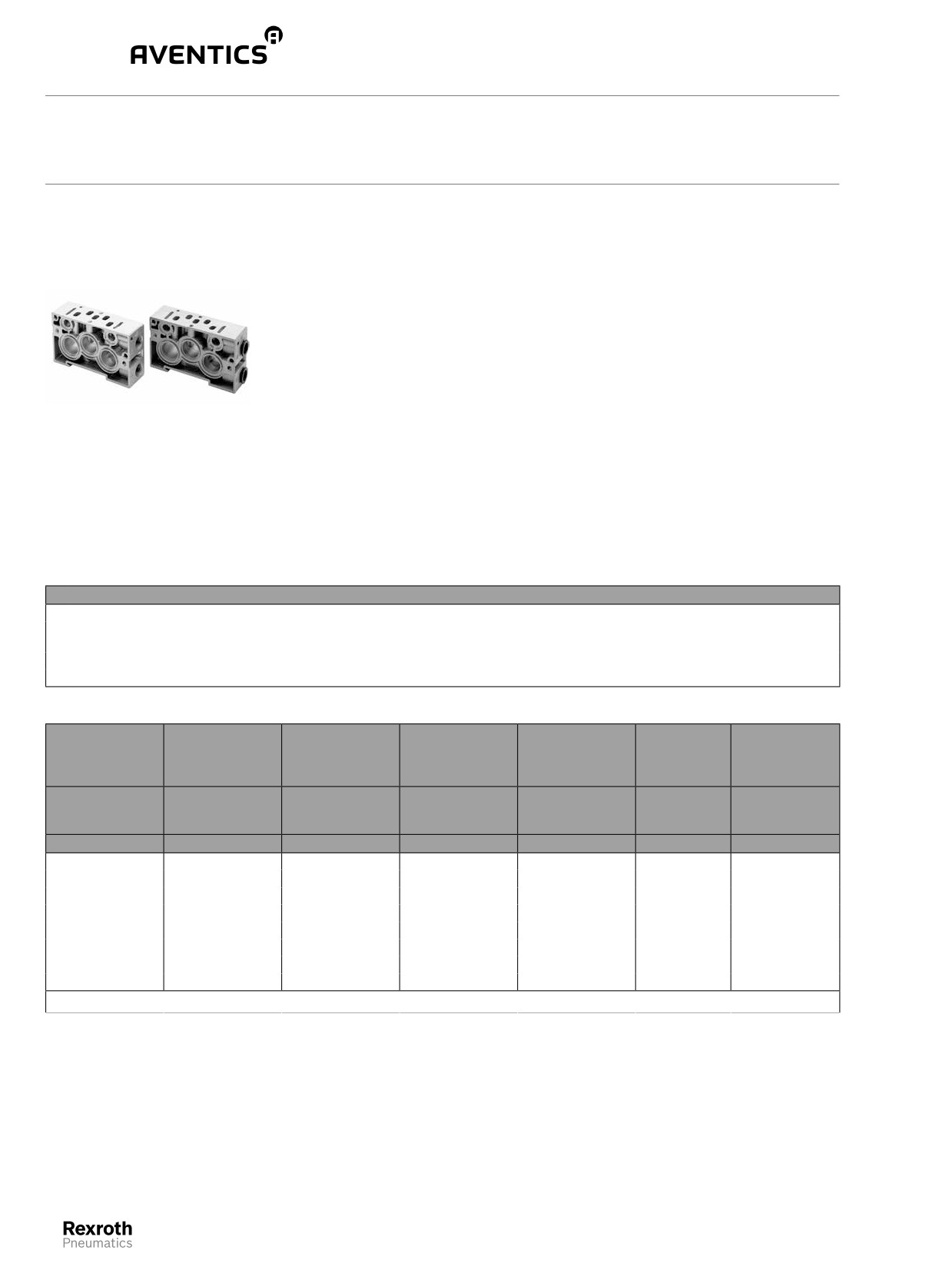

Разделитель

► Стандарт:ISO 15407-1 ► тип B ► Конструктивный размер:26 мм ► для MS01-PA, CD01-PA

Ø13

00138601

00138602

Номер материала

Конструктивный размер

Тип

Материал

R412015167

26 мм / --

Разделитель для соединений 1, 3, 5

Алюминий

Номер мате-

Материал

Вес

риала

Прокладка

[kg]

R412015167

Акрилонитрил-бутади-

0,003

ен-каучук

Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.

Для более подробной информации см. «корзину для покупок» в онлайн-каталог

www.pnshop.ru

146

Клапанные системы ► Системы клапанов согласно стандарту

ISO 15407-1, 26 мм, Cерия CD01-PA

Принадлежности

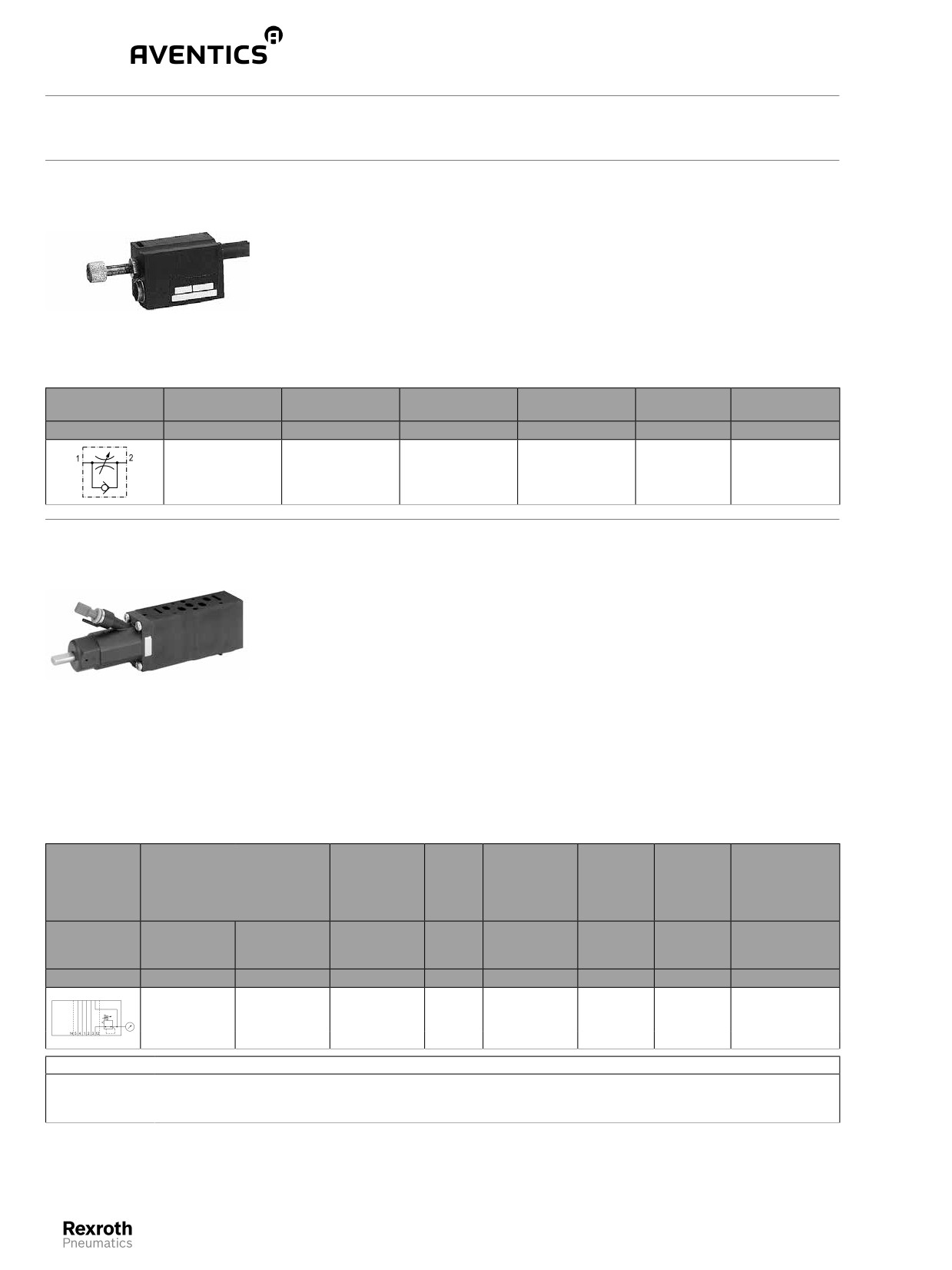

Дроссель с обратным клапаном

► Qn = 680 - 810 l/min ► Направление дросселирования: 2 → 1

Рабочее давление мин./макс.

0,5 bar / 10 bar

Окружающаятемпература мин./макс.

+0°C / +50°C

Температура среды мин./макс.

+0°C / +50°C

Рабочая среда

Сжатый воздух

5341-301

Материалы:

Корпус

Полиамид

Прокладка

Акрилонитрил-бутадиен-каучук

Присоедине-

Вес

Номер мате-

ние 1

ние 2

2 → 1

1 → 2

риала

[л/мин]

[кг]

Ø 8

680

810

0,045

5341300000

Регулятор давления для сцепления по высоте

► Qn = 750 l/min ► Стандарт: ISO 15407-1 ► Регулируемое присоединение: 3 ► Клапан

Сертификаты

свободный от веществ, которые ослабляют сма-

чивание поверхности в процессе покрытия

Рабочее давление мин./макс.

2 bar / 10 bar

Окружающаятемпература мин./макс.

-15°C / +50°C

Температура среды мин./макс.

-15°C / +50°C

P575_050

Рабочая среда

Сжатый воздух

Макс. величина частиц

50 µm

Содержание масла в сжатом воздухе

0 mg/m³ - 1 mg/m³

Материалы:

Корпус

Полиамид, армированный стекловолокном;

Полиоксиметилен

Уплотнения

Акрилонитрил-бутадиен-каучук

Присоединениесжатого

Диапазон

Hоми-

Нажимнойэ-

Регули-

Вес

Номер мате-

воздуха

регулирова-

наль-

лемент

руемое

риала

ния

ный

присоеди-

мин./макс.

поток

нение

Сброс

Присоеди-

сж.воз

нение для

1 → 2

духа

измерений

[бар]

[л/мин]

[кг]

Винт с поверх-

Монтажная пли-

0,8 / 8

ностью под

5750020510

Ø6x1

750

0,2

та ISO 15407-1

ключ

3 / 3

5750020520

Номинальный поток при вторичном давлении 6,3 бар и Δp = 1 бар

Поставка, вкл. прокладку и крепежные винты

Манометр следует заказать отдельно

Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.

Для более подробной информации см. «корзину для покупок» в онлайн-каталог

www.pnshop.ru

147

Клапанные системы ► Системы клапанов согласно стандарту

ISO 15407-1, 26 мм, Cерия CD01-PA

Принадлежности

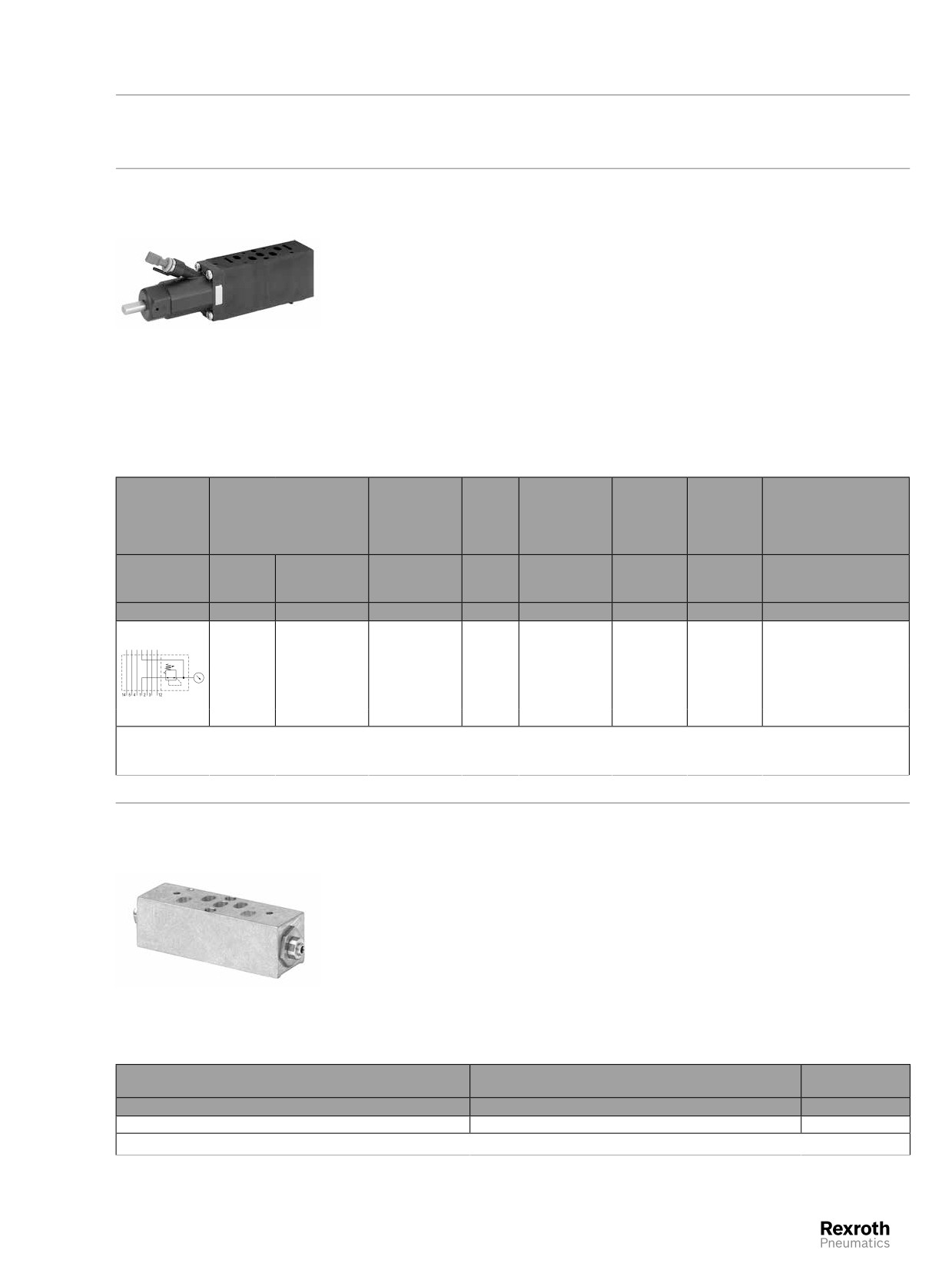

Регулятор давления для сцепления по высоте

► Qn = 750 l/min ► Присоединение фундаментной платы ► Регулируемое присоединение: 1 ► Клапан

Сертификаты

свободный от веществ, которые ослабляют сма-

чивание поверхности в процессе покрытия

Рабочее давление мин./макс.

2 bar / 10 bar

Окружающаятемпература мин./макс.

-15°C / +50°C

Температура среды мин./макс.

-15°C / +50°C

P575_050

Рабочая среда

Сжатый воздух

Макс. величина частиц

50 µm

Содержание масла в сжатом воздухе

0 mg/m³ - 1 mg/m³

Материалы:

Корпус

Полиамид, армированный стекловолокном;

Полиоксиметилен

Уплотнения

Акрилонитрил-бутадиен-каучук

Присоединениесжато-

Диапазон

Hоми-

Нажимнойэ-

Регули-

Вес

Номер материала

го воздуха

регулирова-

наль-

лемент

руемое

ния

ный

присоеди-

мин./макс.

поток

нение

Вход

Присоеди-

нение для

1 → 2

измерений

[бар]

[л/мин]

[кг]

Винт с поверх-

0,8 / 8

ностью под

5750020500

Мон-

ключ

тажная

Ø6x1

750

Винт с поверх-

0,21

плита ISO

0,5 / 4

ностью под

R412003719

15407-1

ключ

3 / 3

5750020530

Номинальный поток при вторичном давлении 6,3 бар и Δp = 1 бар

Поставка, вкл. прокладку и крепежные винты

Манометр следует заказать отдельно

Дроссельная плата

► Стандарт: ISO 15407-1 ► Конструктивный размер: 26 мм

Окружающаятемпература мин./макс.

-15°C / +70°C

Температура среды мин./макс.

-15°C / +70°C

Рабочая среда

Сжатый воздух

Рабочее давление мин./макс.

0 bar / 16 bar

Материалы:

Монтажная плита

Алюминий

00106833

Уплотнения

Акрилонитрил-бутадиен-каучук

Конструктивный размер

Вес

Номер мате-

риала

[кг]

26 мм

0,17

0821201022

Поставка, вкл. прокладку и крепежные винты

Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.

Для более подробной информации см. «корзину для покупок» в онлайн-каталог

AVENTICS: Умные изделия (SMART PRODUCTS). Каталог (2015 год) - часть 9
