218

y

X

T

y

X

T

y

X

T

X

T

y

R1054 1

R1054 2

y

X

T

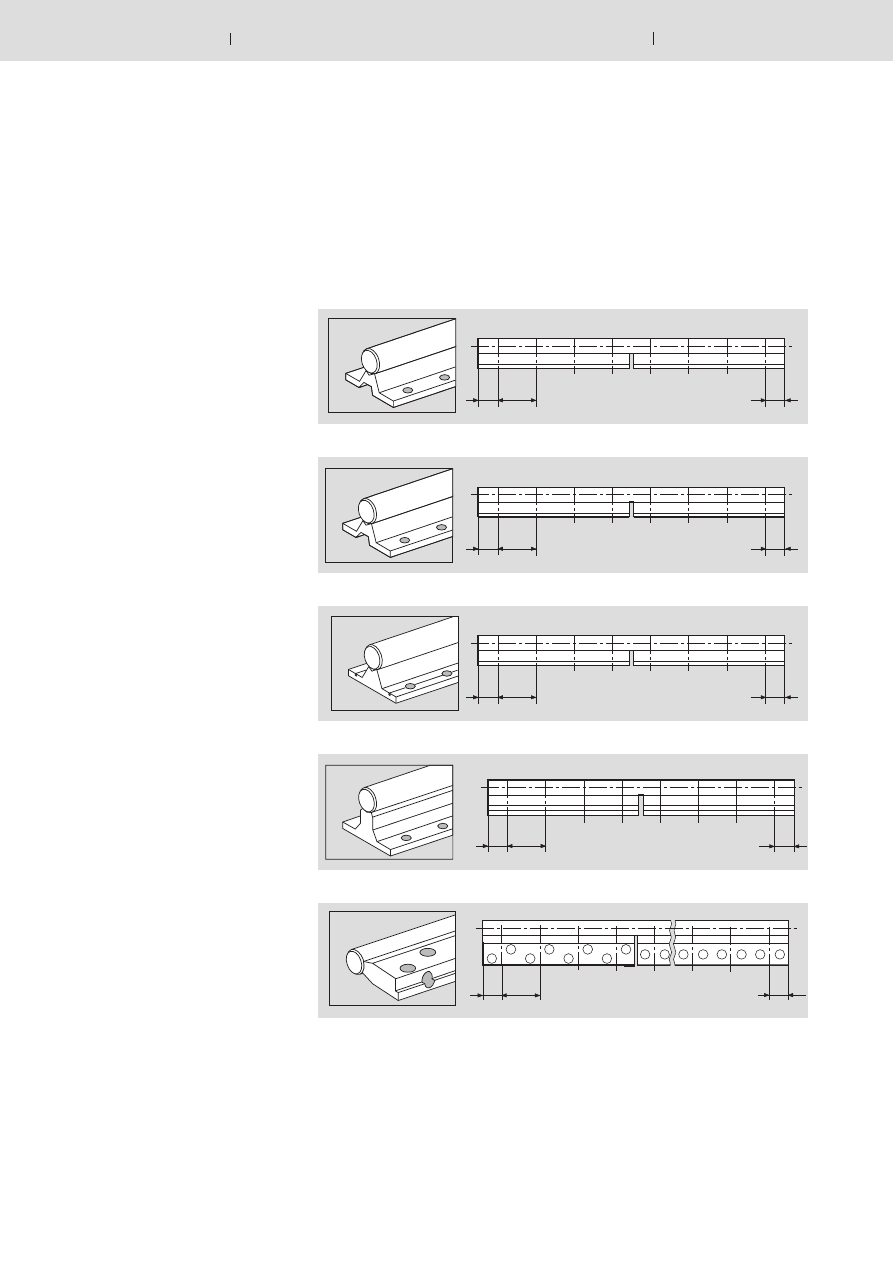

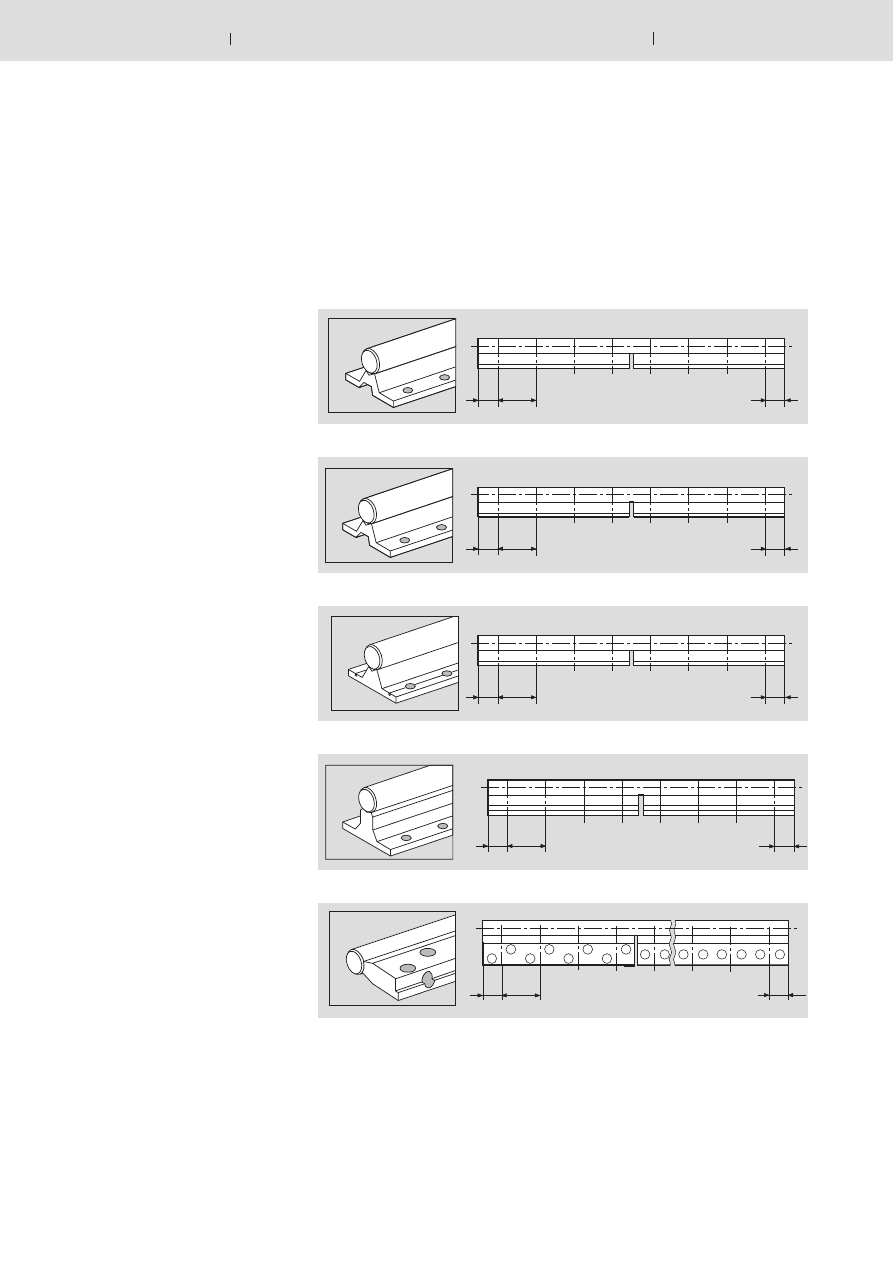

Стальные валы с установленными опорными рейками

2.1 Для использования со стандартными и "Супер"Eшариковыми втулками
открытого типа

R1011

 Прецизионный стальной вал

с фланцевой алюминиевой опорной
рейкой, высокопрофильный вариант.

R1014

 Прецизионный стальной вал

с фланцевой алюминиевой опорной
рейкой, низкопрофильный вариант.

R1015

 Прецизионный стальной вал

с алюминиевой опорной рейкой для
установки сбоку

R1010

 Прецизионный стальной вал

с фланцевой алюминиевой опорной
рейкой, низкопрофильный вариант,
больший допуск по высоте, высокая
экономичность.

Мы можем поставлять стальные валы с десятью различными установленными
опорными рейками.
Отдельные опорные рейки стыкуются вплотную под соответствующими валами.
После выравнивания и закрепления устройств линейного перемещения на
жестком основании с обработанной поверхностью они должны соответствовать
указанным в таблицах допускам.

1. Общие сведения

2. Номера изделий

R1025

 как и R1010, но с интервалом

сверления для профильных систем.

y

X

T

X

T

y

y

X

T

y

X

T

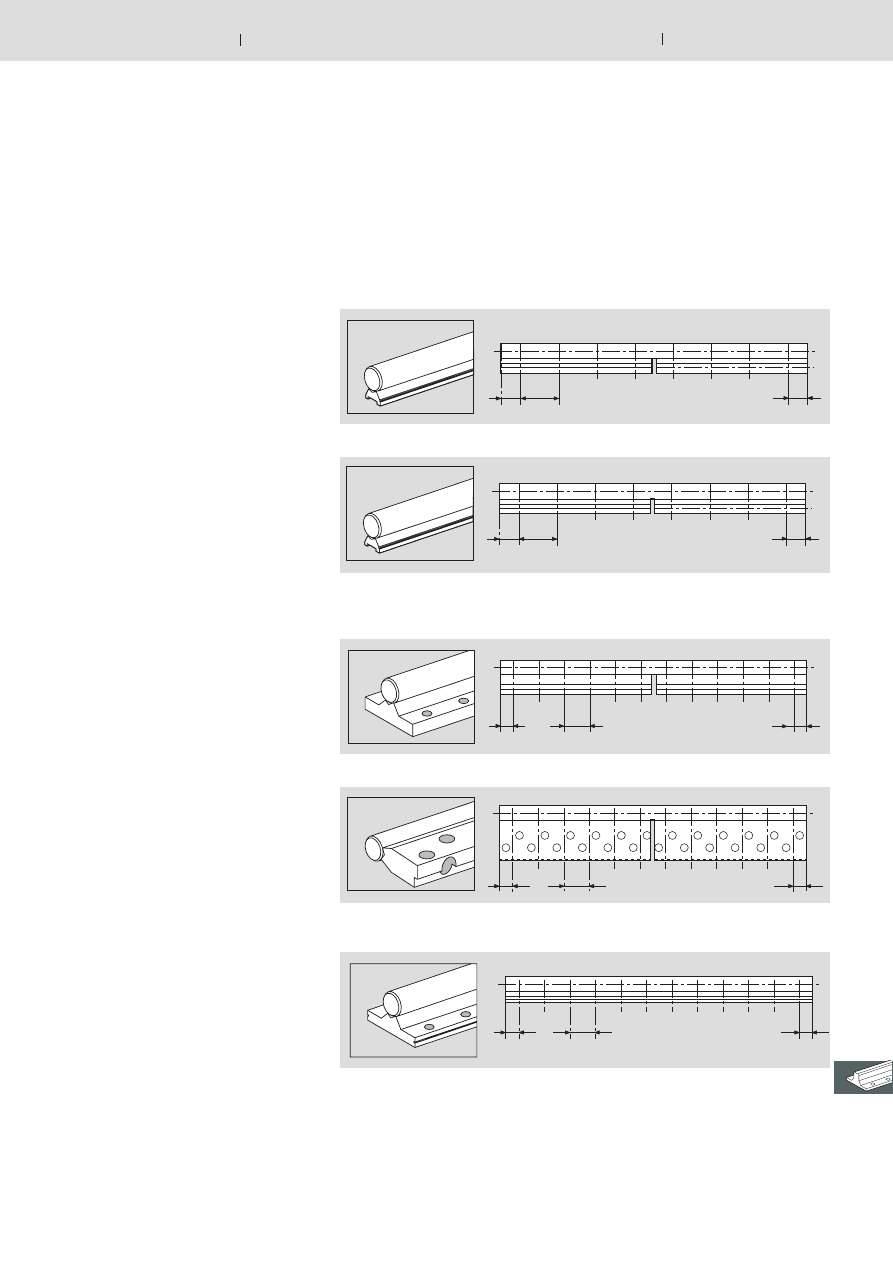

R1012

 Прецизионный стальной вал

со специальной фланцевой стальной
опорной рейкой для радиальных
компактных устройств (поставляется
только в собранном виде).

R1018

 Прецизионный стальной вал с

фланцевой стальной опорной рейкой.

R1020

 Прецизионный стальной вал со

стальной опорной рейкой для боковой
установки.

R1016

 Прецизионный стальной вал

со стальной опорной рейкой без
фланца (поставляется только в
собранном виде).

2.2 Для использования с радиальными шариковыми втулками

2.3 Для использования с радиальными компактными устройствами

R1013

 Прецизионный стальной вал

с алюминиевой опорной рейкой без
фланца, больший допуск по высоте
(поставляется только в собранном
виде).

220

Конструкция, данные для заказа, монтаж

Если длина заказанного вала составляет целое кратное расстояния между
отверстиями на опорной рейке для вала, то расстояния по краям рейки будут
составлять половину длины интервала (х и у = Т/2). Для валов другой длины мы
делаем все возможное, чтобы отверстия располагались  по центру по всей длине
(х = у).  Это достигается посредством отрезания материала с обоих концов
выступающей опорной рейки.  Расстояния х и у не должны быть меньше 0,2 х Т.
Если заказчик не предоставляет чертеж, то в нашем предложении и в подтверж
дении заказа будет указано определенное нами расстояние между отверстиями
для стального вала. В дальнейшем, это будет основанием для расположения
монтажных отверстий на станине станка.  Мы рекомендуем сравнить эти данные
с конструкторской документацией на станок.

Данные для заказа: номер изделия R10.. / длина ... mm / x ... mm / y ... mm

Торцевые расстояния х и y

Сверхдлинные и составные
устройства линейного
перемещения

Длина опорной рейки с установленным валом не должна превышать 6 метров.
Более длинные устройства составляются из нескольких секций, плотно
вставляющихся одна в другую. Если секции вала соединяются одна с другой, то
опорные рейки для вала необходимо собирать на предприятии заказчика (см.
также раздел "Составные валы").
Расположение стыков вала и опорной рейки зависит от типа устройства. Обычно,
стык на валу и стык на опорной рейке не должны совпадать.

Специальные интервалы
отверстий

По желанию заказчика валы с установленными опорными рейками могут
поставляться со специальным расстоянием между отверстиями.

Стальные валы с установленными опорными рейками

Для R1013 (алюминий)

и R1016 (сталь)

R1016

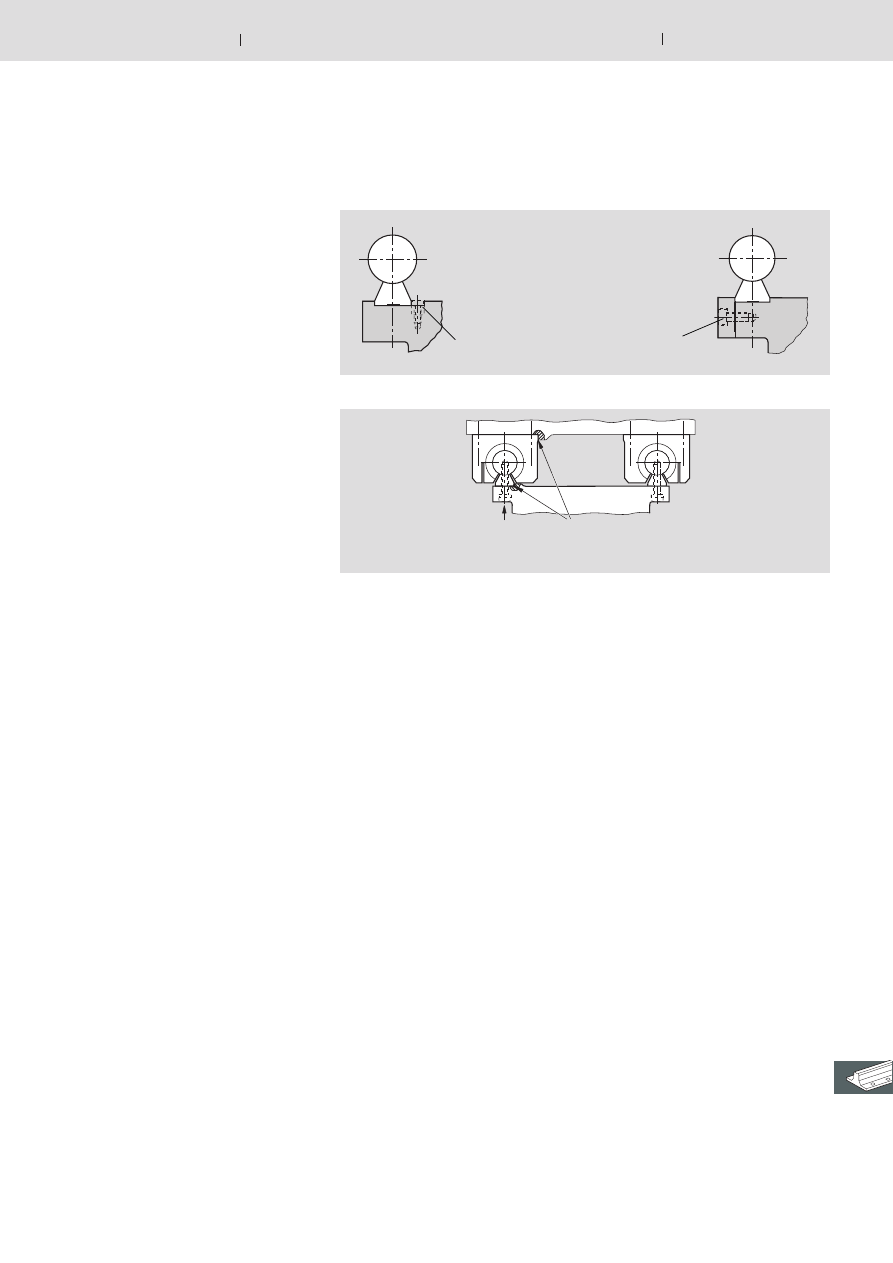

Указания по монтажу опорных
реек для валов без фланца

Для установки опорную рейку для вала
необходимо аккуратно выровнять
следующим образом: прижать первый
вал с опорной рейкой к установочной
кромке и прикрутить; затем выровнять
второй вал, желательно при помощи
линейки, и прикрутить.
Эти элементы поставляются только
совместно с прецизионными
стальными валами. Максимальная
длина опорной рейки составляет 3000
mm; при необходимости использова
ния более длинных опорных реек
их можно составлять посредством
плотной стыковки. Установочная
кромка позволяет производить
выравнивание опорных реек для валов,
не допуская тем самым напряжения
шариковых втулок.

Монтаж

Установочная кромка

222

Стальные валы с установленными опорными рейками

для открытых стандартных и "Супер"Eшариковых втулок

Фланцевые, низкопрофильные

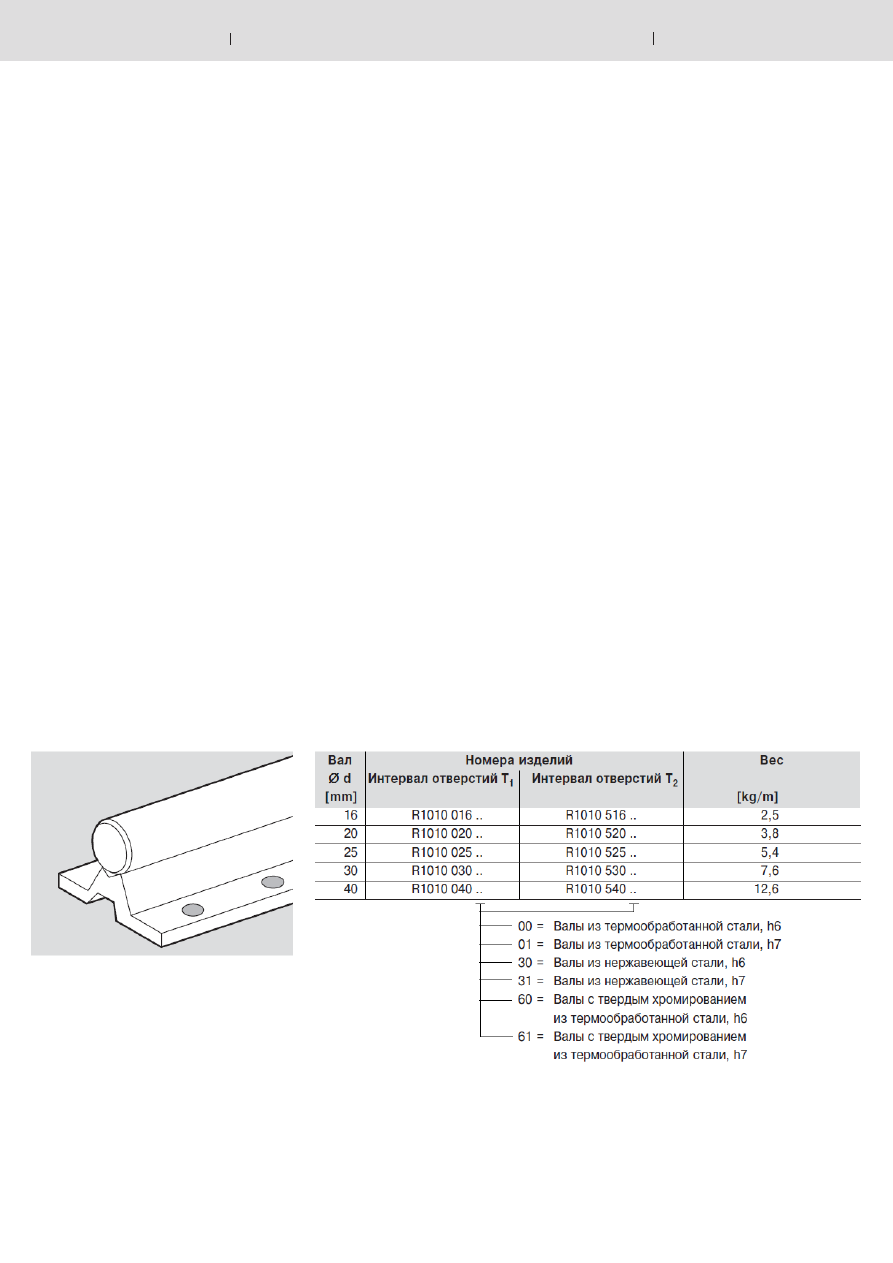

R1010  Стальной вал с
установленной опорной рейкой

Материал

•

Опорная рейка:

алюминий

Конструкция

•

Малая габаритная высота.
При совместном использовании
с линейными устройствами эти
опорные рейки для валов
позволяют делать направляющие
для линейного перемещения
исключительно низкими.

•

Высокая жесткость. Опорная
поверхность рейки соответствует
диаметру вала обеспечивая тем
самым воздействие опорного
давления под оптимальным углом;
совместно с усиленными
монтажными винтами это
гарантирует высокую жесткость.

•

Отличается высокой
экономичностью за счет
относительно больших допусков
по высоте.

Пример заказа:

Опорная рейка (Т

1

) с валом из термообработанной стали,

∅

 30 mm, длиной 900

mm и классом допуска h7:

R1010 030 01 / 900 mm.

t

H

V

E
A

T/2

T

145°

T/2

O

2

O

1

50°

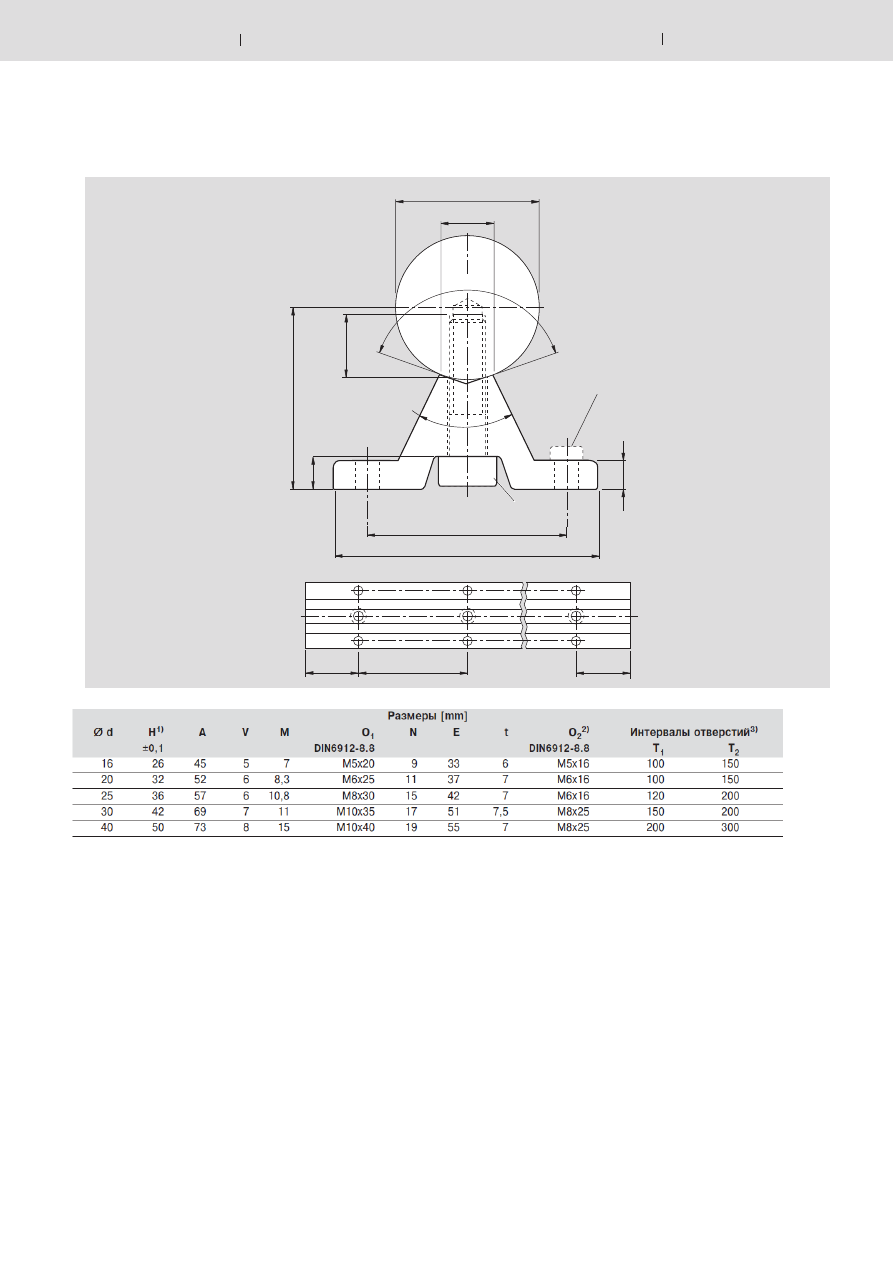

Размеры

1)

При измерении с использованием калибровочного вала номинальным диаметром d и длиной прибл. 50 mm. Валы длиной до 3000 mm с
параллельностью 0,1 mm поставляются по заказу.

2)

Относится только к фиксации в резьбовых отверстиях в стали или чугуне.

3)

Т

1

: для применения в условиях, когда нагрузка действует поперек открытого участка шариковой втулки, и допустимая нагрузка близка к

предельной номинальной нагрузке.
Т

2

: для применения в условиях, отвечающих общим требованиям.

224

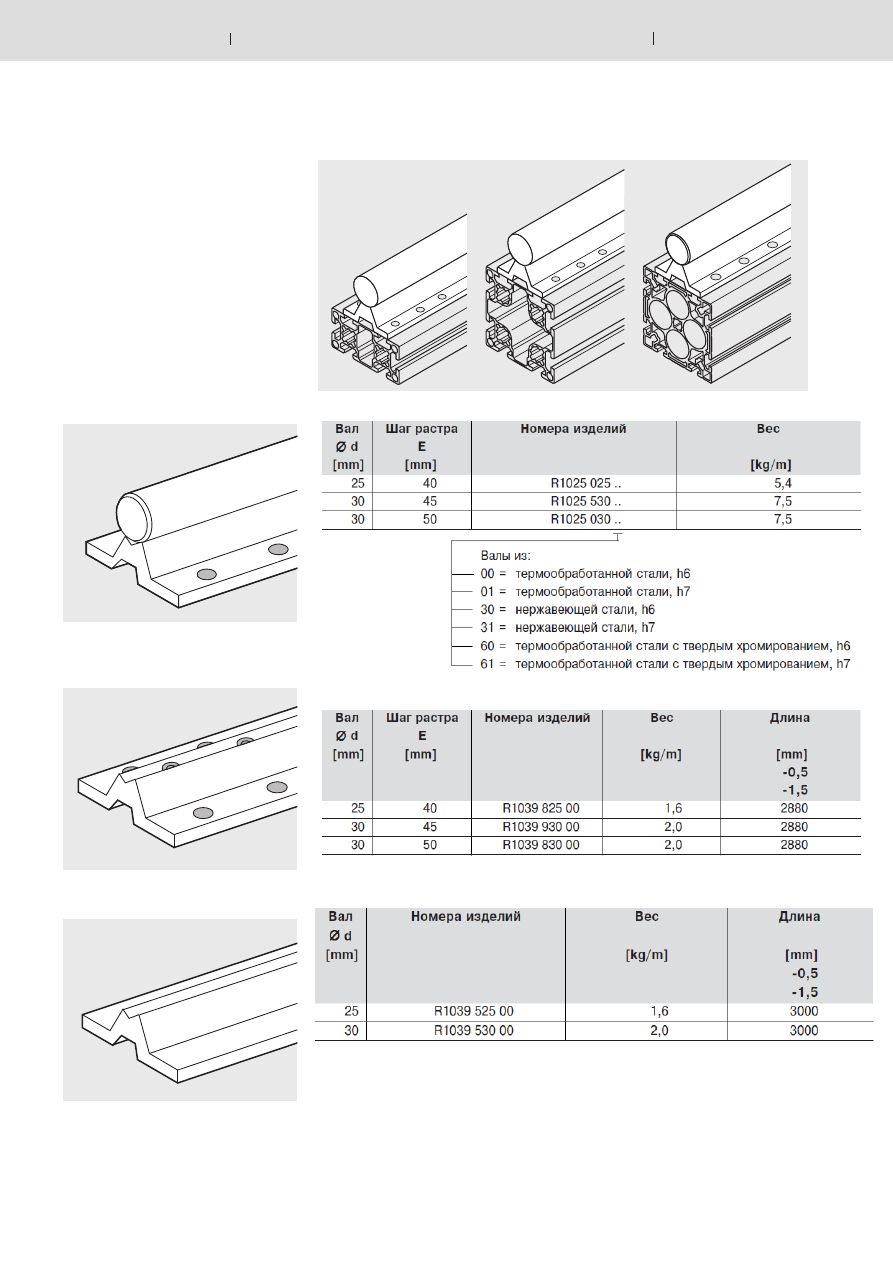

Для профильных систем

R1025 Стальной вал с
установленной опорной рейкой

Пример заказа:

Опорная рейка с валом из термообработанной стали,

∅

 25 mm, длиной 900 mm,

классом допуска h7:

R1025 025 01 / 900 mm.

Материал

•

Опорная рейка:
алюминий

Преимущества

•

Быстрота и легкость модульной
сборки шариковых втулок и валов
на профильных системах.

•

Отличается высокой
экономичностью за счет
относительно больших допусков
по высоте.

R 1039  Опорная рейка
с отверстиями, без вала

R1039 Опорная рейка
без отверстий, без вала

Стальные валы с установленными опорными рейками

для открытых стандартных и "Супер"Eшариковых втулок

d

N

t

H

V

E
A

T/2

T

145°

T/2

O

2

O

1

50°

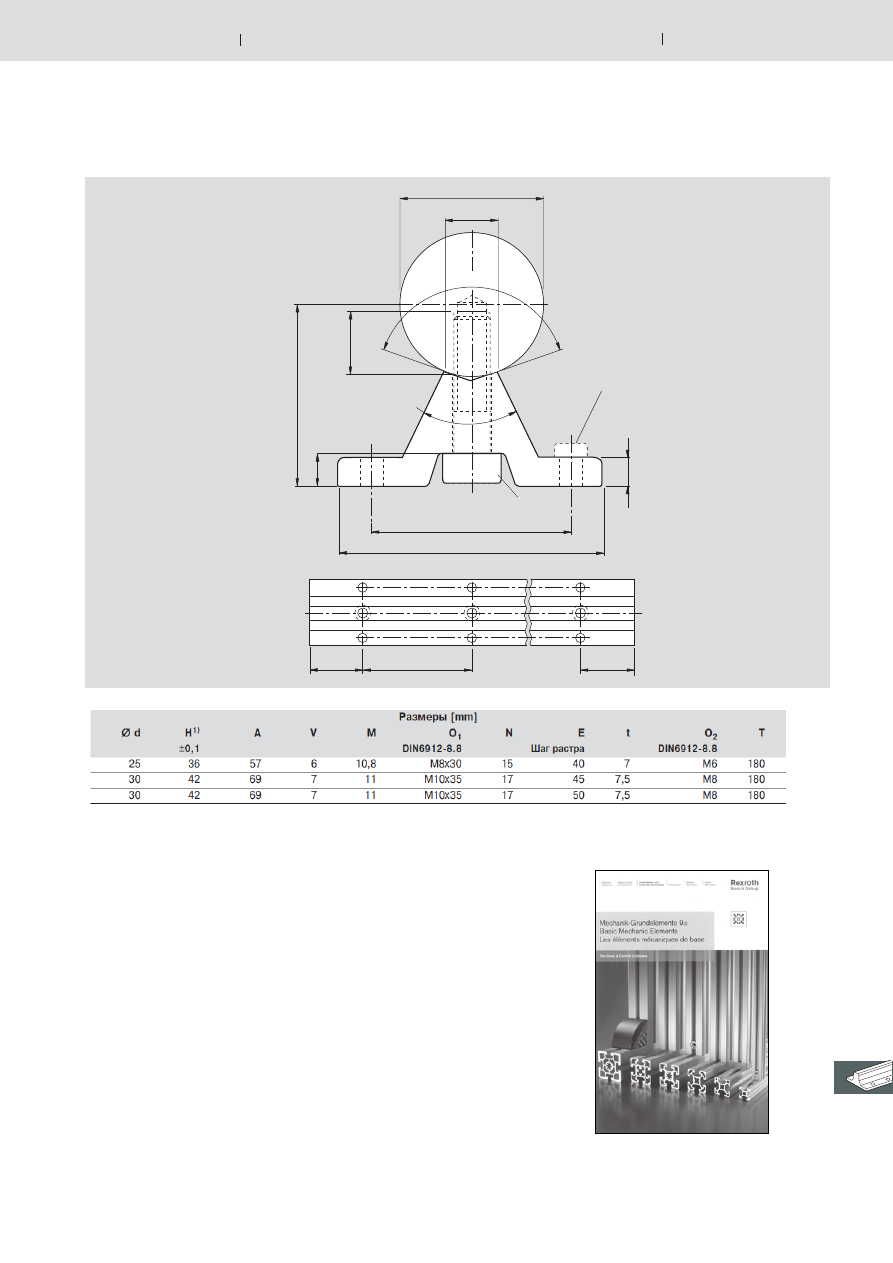

Размеры

Профильные системы см. каталог "Базовые механические элементы".
