226

Фланцевые, низкопрофильные

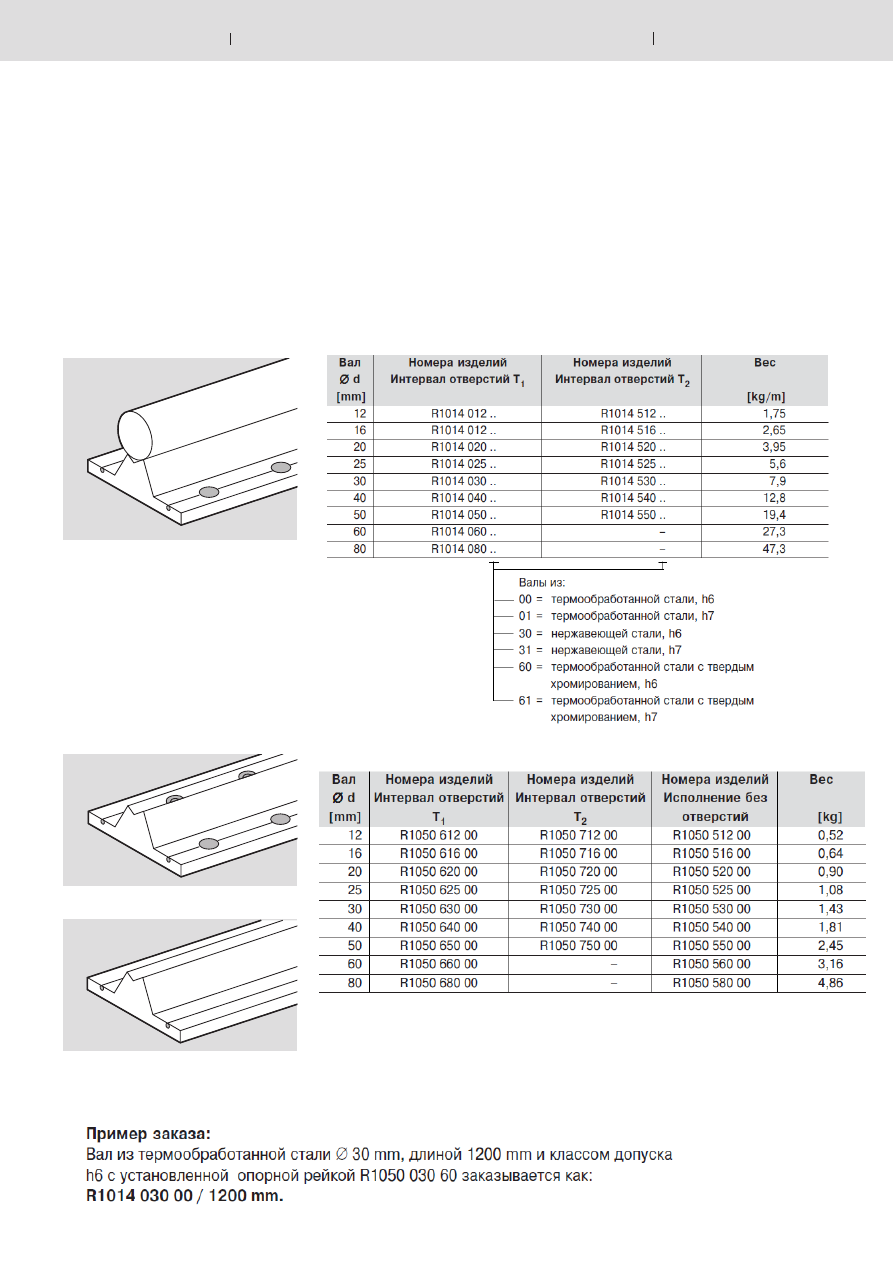

R1014  Стальной вал с
установленной опорной рейкой

Материал

•

Опорная рейка: алюминий

Преимущества

•

Малая габаритная высота.
При совместном использовании
с линейными устройствами эти
опорные рейки для валов
позволяют делать направляющие
для линейного перемещения
исключительно низкими.

Стальные валы с установленными опорными рейками

для открытых стандартных и "Супер"Eшариковых втулок

•

Высокая жесткость. Опорная
поверхность рейки соответствует
диаметру вала, обеспечивая тем
самым воздействие опорного
давления под оптимальным углом;
совместно с усиленными
монтажными винтами это
гарантирует высокую жесткость.

Опорные рейки R1050

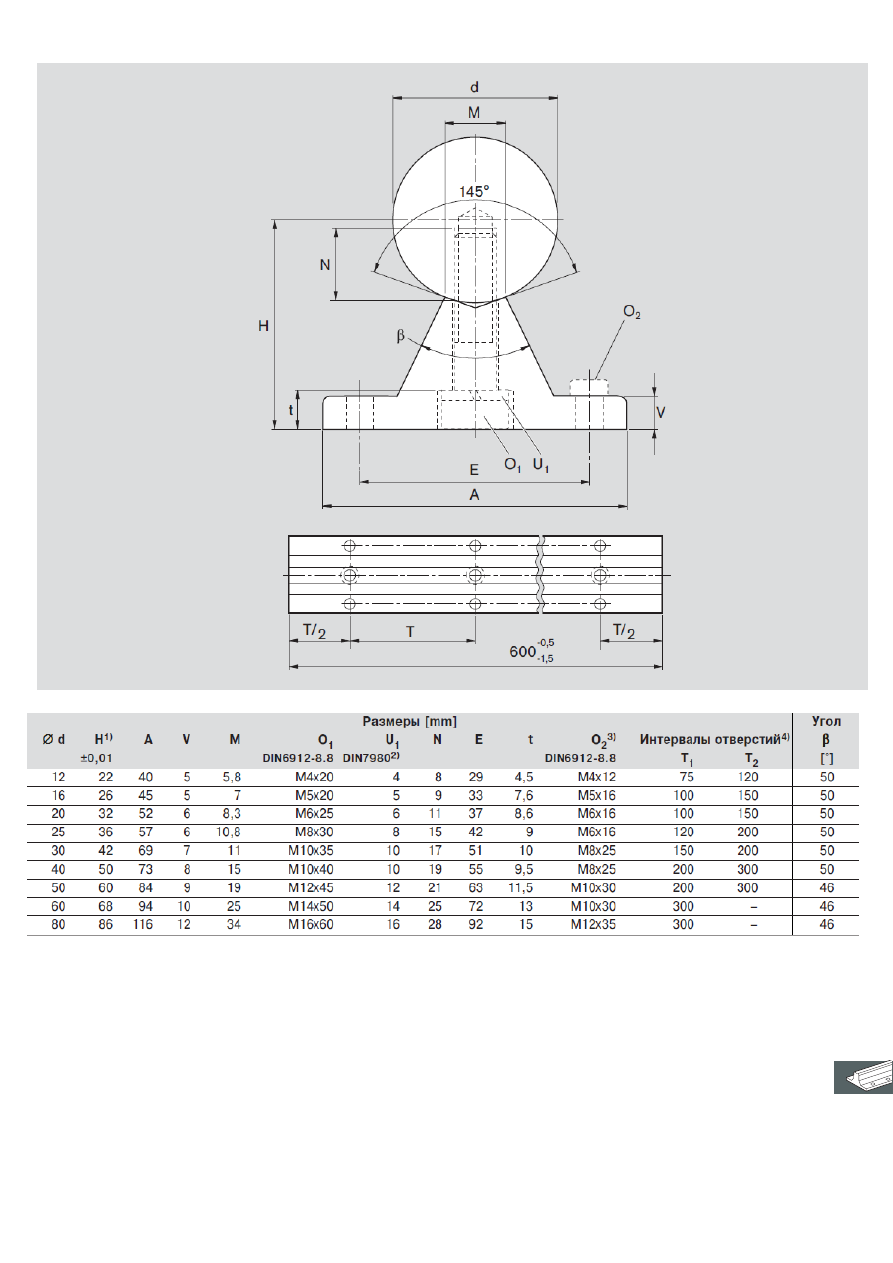

Размеры

Если необходимо обеспечить очень высокую жесткость и размерную точность, расстояние между отверстиями центрального ряда (для
крепления вала) необходимо уменьшить до 0,5 Т

1

.

1)

При измерении с использованием калибровочного вала номинальным диаметром d и длиной прибл. 50 mm.

2)

DIN 7980 исключен. Тем не менее, пружинная шайба имеется в наличии.

3)

Относится только к фиксации в резьбовых отверстиях в стали или чугуне.

4)

Т

1

: для применения в условиях, когда нагрузка действует поперек открытого участка шариковой втулки, и допустимая нагрузка близка к

предельной номинальной нагрузке.
Т

2

: для применения в условиях, отвечающих общим требованиям.

228

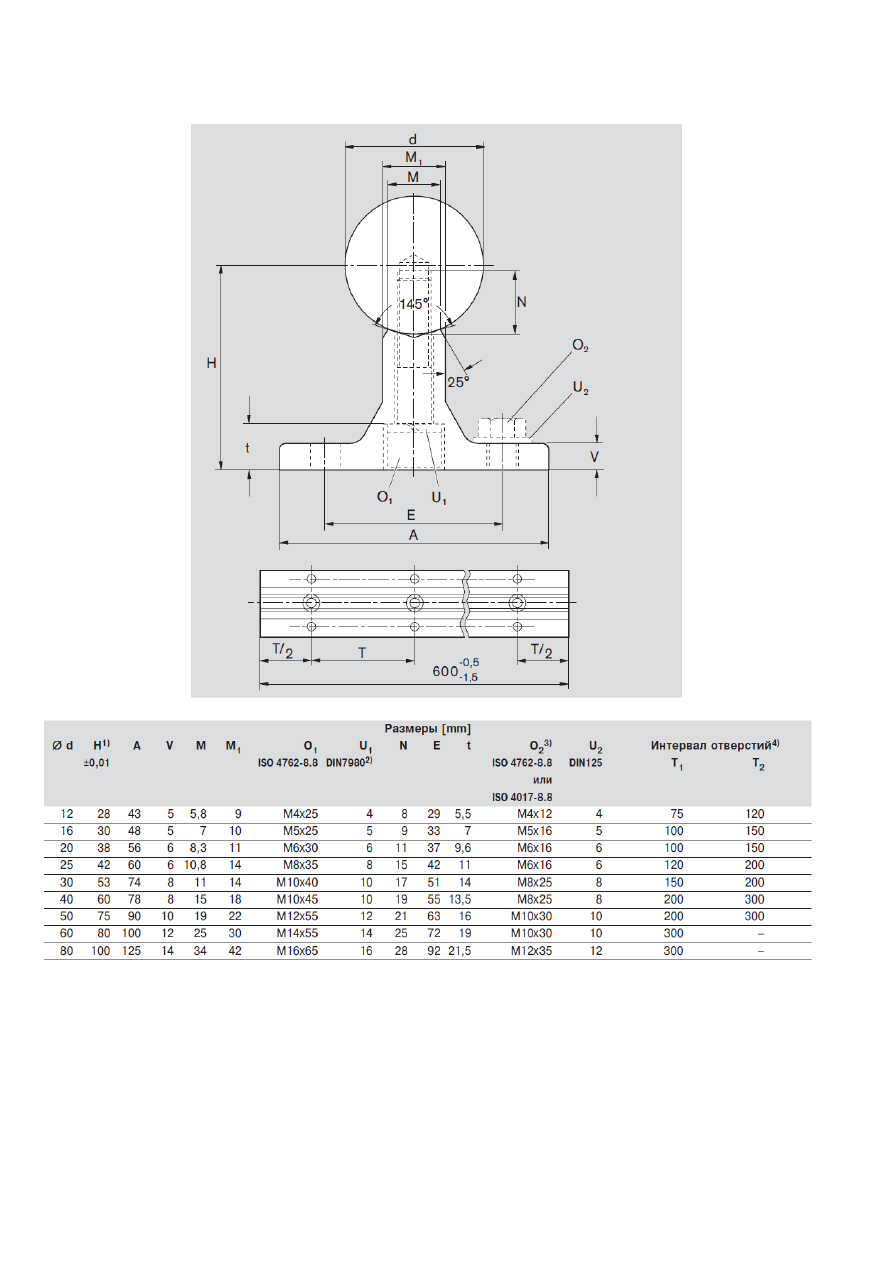

Фланцевые, высокопрофильные

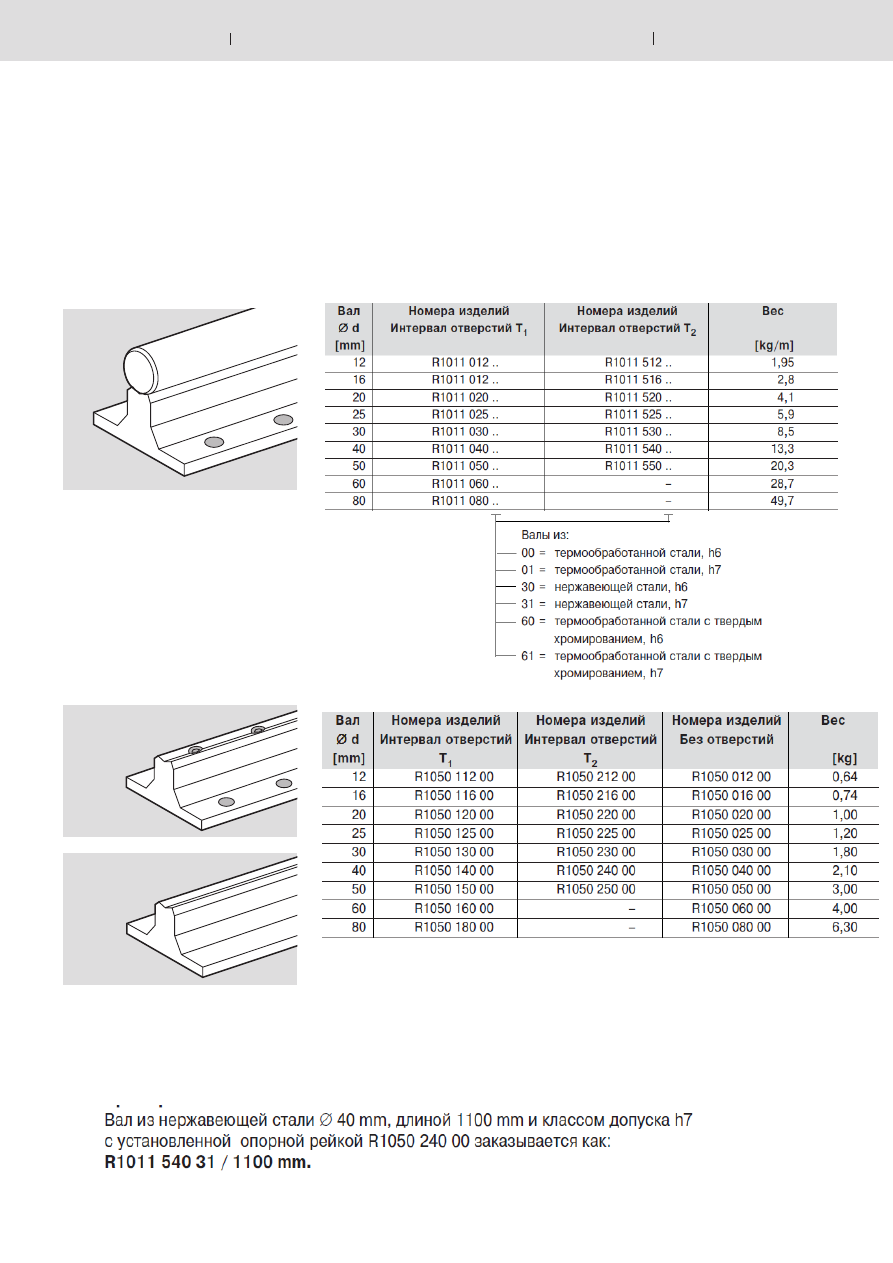

R1011 Стальной вал с
установленной опорной рейкой

Материал

•

Опорная рейка: алюминий

Пример заказа:

Стальные валы с установленными опорными рейками

для открытых стандартных и "Супер"Eшариковых втулок

R1050 Опорные рейки
для валов

Конструкция

•

Высокая габаритная высота.
При совместном использовании с
линейными устройствами эти опорные
рейки имеют большое монтажное

пространство для приводных,
управляющих и измерительных
элементов.

Если необходимо обеспечить очень высокую жесткость и размерную точность, расстояние между отверстиями центрального ряда (для
крепления вала) необходимо уменьшить до 0,5 Т

1

.

1)

При измерении с использованием калибровочного вала номинальным диаметром d и длиной прибл. 50 mm.

2)

DIN 7980 исключен. Тем не менее, пружинная шайба имеется в наличии.

3)

Относится только к фиксации в резьбовых отверстиях в стали или чугуне.

4)

Т

1

: для применения в условиях, когда нагрузка действует поперек открытого участка шариковой втулки, и допустимая нагрузка близка к

предельной номинальной нагрузке.
Т

2

: для применения в условиях, отвечающих общим требованиям.

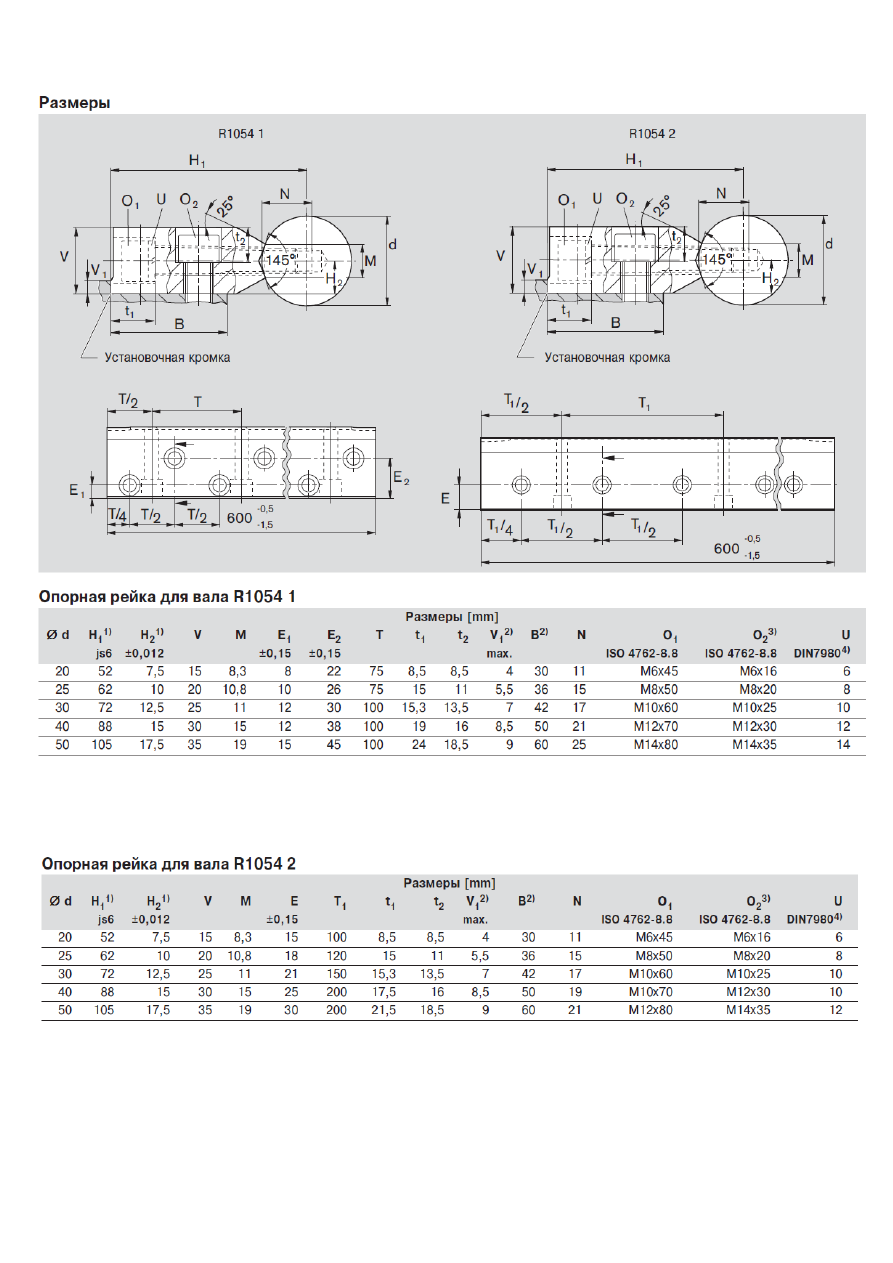

Размеры

Для боковой установки

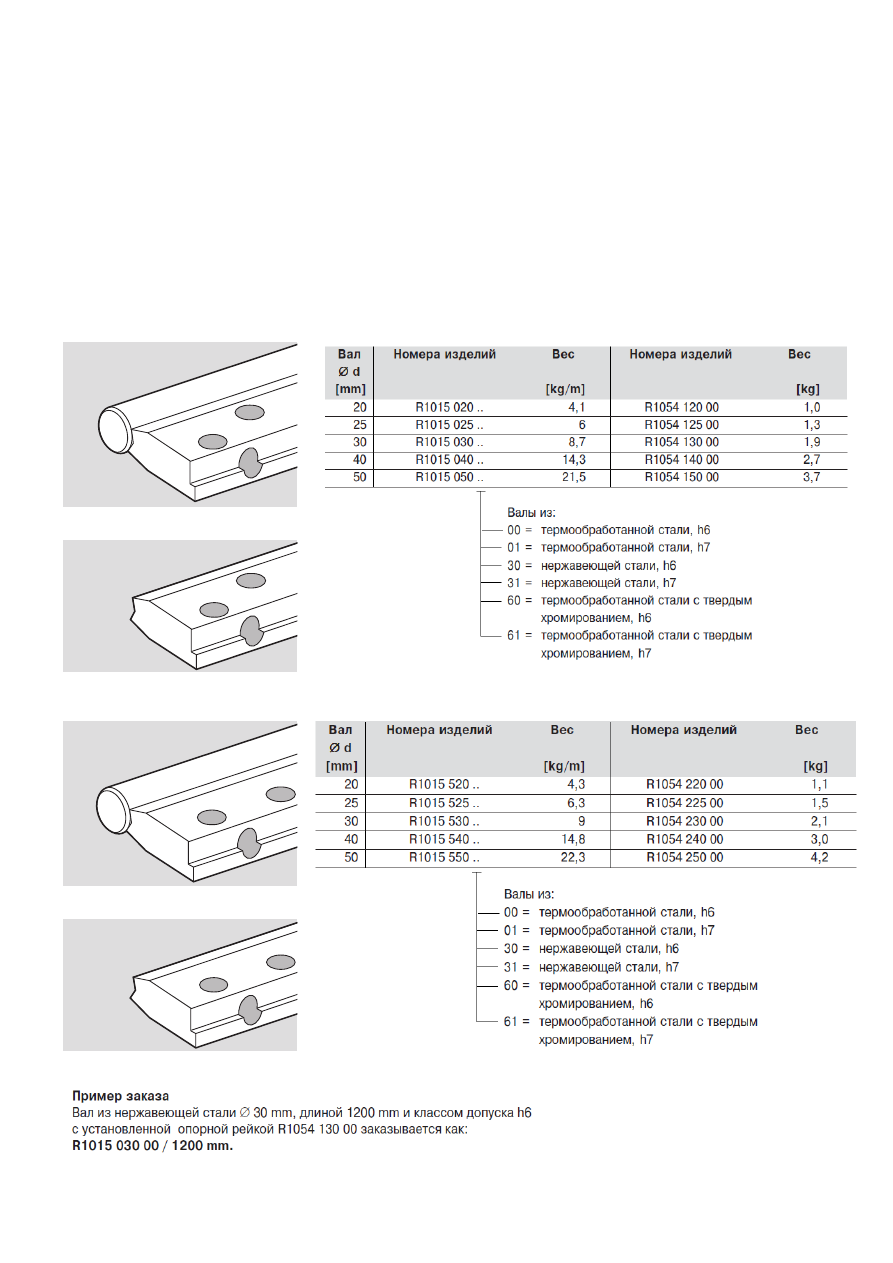

R1015  Стальной вал с
установленной опорной рейкой

R1054  Опорные рейки для вала

Материал

•

Опорная рейка: алюминий

R1015 0

R1015 5

R1054 1

R1054 2

Стальные валы с установленными опорными рейками

для открытых стандартных и "Супер"Eшариковых втулок

Конструкция

•

С линейными устройствами,
открытыми сбоку, обеспечивает
высокие допустимые нагрузки
линейной направляющей.

•

Установочная кромка упрощает
процедуру центровки (монтажа).

1)

При измерении с использованием калибровочного вала номинальным диаметром d и длиной прибл. 50 mm.

2)

Рекомендуемая конструкция: сопрягаемая поверхность выполняется без установочной кромки (V

1

), и параллельное выравнивание

осуществляется при помощи валов.

3)

Относится только к фиксации в резьбовых отверстиях в стали или чугуне.

4)

DIN 7980 исключен. Тем не менее, пружинная шайба имеется в наличии.

232

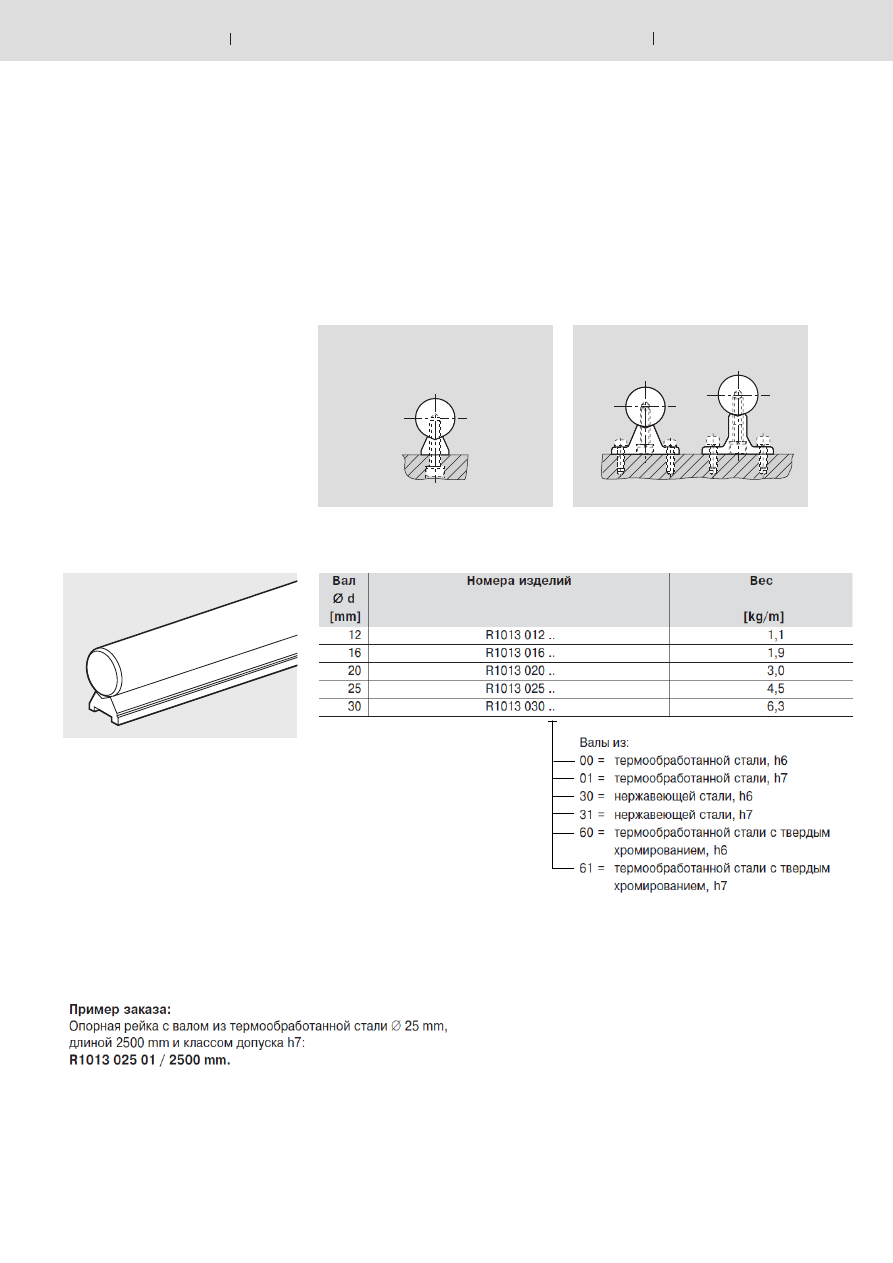

Без фланца

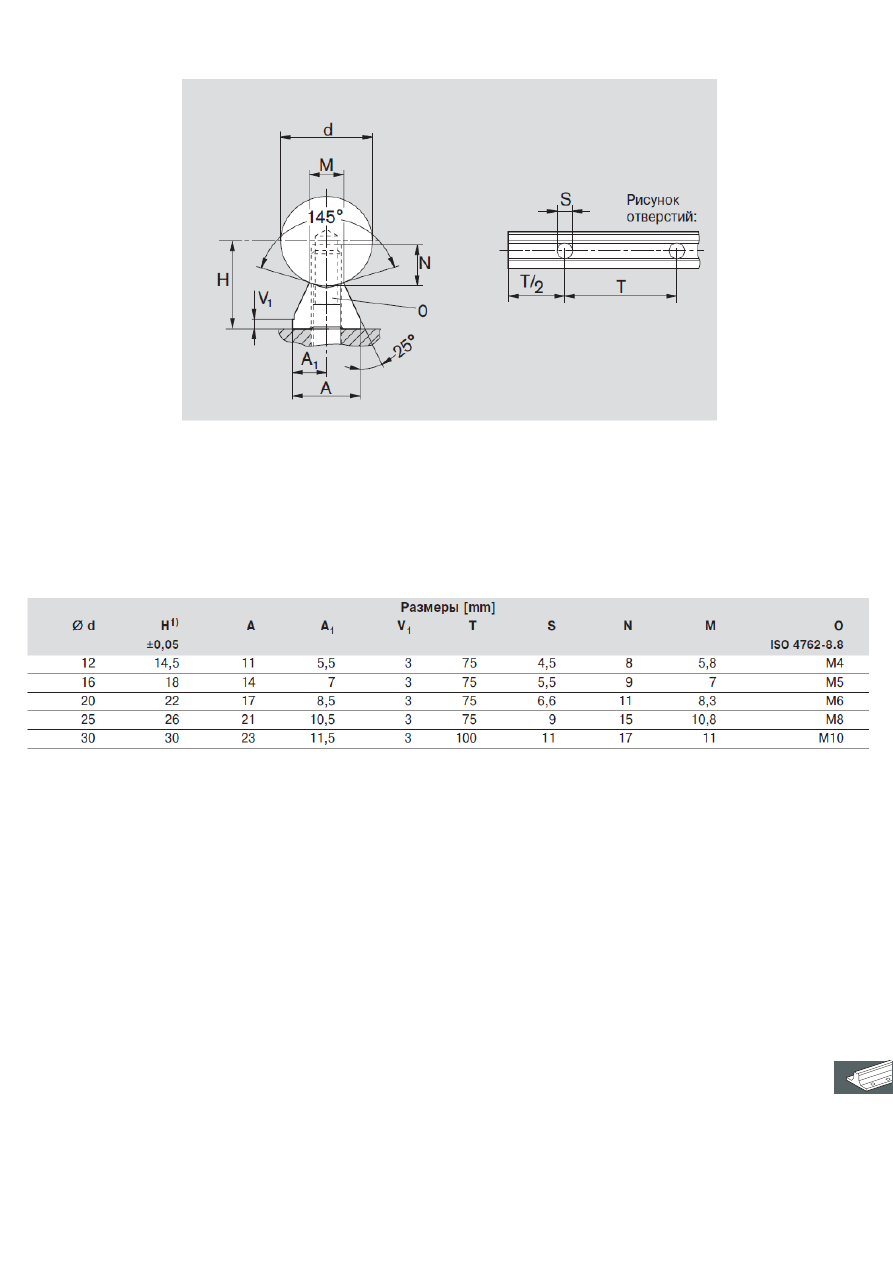

Опорная рейка для вала R1013

Обычные фланцевые исполнения

R1013  Стальной вал с
установленной опорной рейкой

Материал

•

Опорная рейка: алюминий

Конструкция

•

Эти опорные рейки для валов
допускают использование очень
компактных направляющих для
линейного перемещения и они
идеально подходят для
конструкций, в которых
предусматривается установка
стального вала снизу.
В сравнении с обычными
фланцевыми конструкциями (см.
иллюстрацию) этот элемент имеет
исключительно малую высоту.

•

Отличается высокой
экономичностью за счет
относительно больших допусков по
высоте.

Стальные валы с установленными опорными рейками

для открытых стандартных и "Супер"Eшариковых втулок

При измерении с использованием калибровочного вала номинальным диаметром d и длиной прибл. 50 mm. Валы длиной до 3000 мм с
параллельностью 50

μ

m поставляются по заказу.

Размеры
