Yonggong-Borus

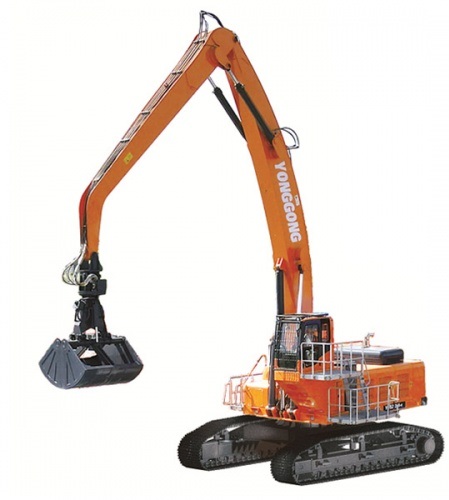

Yonggong-Borus YGZ 850 Borus – гидравлический перегружатель на
гусеничном ходу для погрузки и разгрузки сыпучих материалов,
металлического лома, древесины.
Масса машины 83,5 тонн. Тип двигателя - дизельный, мощностью 410
кВт. Может комплектоваться многочелюстным грейферным захватом для
металлолома (и опционально - магнитом для металла), двухчелюстным
грейфером для сыпучих материалов, либо бревнозахватом.
Параметры
YG(S)Z850
Рабочая масса
кг
83500
Дизельный двигатель
Модель
Cummins
QSZ13-C550-30
Мощность
кВт
410
Скорость вращения
Об./мин
1900
Макс. крутящий момент
Нм
2300
Объем
л
13
Турбина + интеркуллер
Экологический стандарт
Stage III (Китай)
Объем топливного бака
л
640
Эл. двигатель
Модель
Yineng
YE2-355M-4
Мощность
кВт
280
Скорость вращения
Об./мин
1480
Гидравлическая система
Главный клапан
Hyundai
UK36-414
Основной насос
TOBIS (Корея)
K3V280DT
Номинальная производительность
л/мин
2x520+30
Рабочее давление
МПа
32
Объем гидравлического бака
л
720
Гидромотор
Мотор вращения (2 шт)
Kawasaki (Япония)
M5X180
Скорость вращения
Об./мин
10
Мотор хода
Doosan (Корея)
TM100
Опорная платформа
мм
1800
Гидроцилиндры
Высококлассные уплотнители
РВД
Gates/Eaton
Удельное давление на грунт
86,3 КПа
Скорость хода
0-3,8 км/ч
Максимальная сила тяги
420 кН
Максимальный угол подъема
20°
800A
Система смазки
Централизованная
Вспомогательные системы
Комплектация кабины
Вспомогательные системы защиты
Гидравлическая система (дополнительная информация)
YGZ850
Главный насос
Тип
Аксиально-поршневой насос с переменным объемом
Макс. производительность (л/мин)
2x520
Количество
1
Направляющий насос
Тип
Шестеренчатый насос
Макс. производительность (л/мин)
30
Кол-во
1
Мотор вращения
Переливной клапан (МПа)
28
Рабочий модуль
Переливной клапан (МПа)
32
Устройство хода
Переливной клапан (МПа)
35
28
12
Полная ширина верхней части (без подножек)
мм
3600
Размеры кабины
мм
1800x1000x1620
Радиус вращения хвостовой части
мм
5200
Ход подъема кабины
мм
1900
Уровень обзора
мм
3200 - 5100
Высота по противовесу
мм
1630
Минимальный клиренс
мм
400
Длина стрелы
мм
11000
Длина рукояти
мм
9000
Расстояние между роликами гусеницы
мм
4260
Длина гусеницы
мм
6300
Ширина башмаков гусеницы
мм
900
Расстояние между лентами гусеницами
мм
6500
Ширина башмаков гусеницы
900
4800/5100
15800

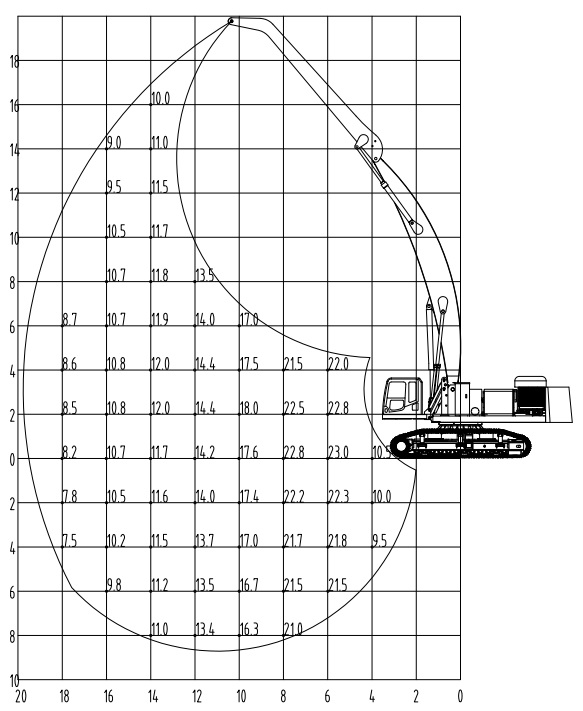

Макс. высота захвата
мм
16100
Макс. радиус при макс. высоте
мм
11040
Макс. глубина захвата
мм
12100
Максимальный радиус при максимальной глубине захвата
мм
11000
Максимальный радиус захвата
мм
19950
YGZ850
Опциональный магнит для работы с металлом
1,6 м
Тип материала
Плотность, т/м3
Тип захвата
Объем захвата, м3
Отходы (металлолом и пр.)
7
4/5-лепестковый грейфер для металлолома
1,0
Легкие по плотности (уголь, удобрения, корма и пр.)
0,8
Двухчелюстной грейфер
5,5
Средние по плотности (песок, гравий и пр.)
1,6
Двухчелюстной грейфер
3,5
Тяжелые по плотности (металлическая руда и пр.)
2,4
Двухчелюстной грейфер
2,0
Древесина (бревна 3 м)
0,8
Бревнозахват
4,5
содержание ..
10
11
12
13 ..
Гусеничный перегружатель YGZ 850 Borus (20 м) -
технические параметры
Тип подачи воздуха
Взрывозащищающий клапан
Контактное кольцо
Цилиндр усиления стрелы
Комфортное сиденье
Гидравлическое (джойстиковое) управление
Кондиционер
Система предупреждения о вращении платформы
Предупреждение о перегрузке
Открытие грейфера
Переливной клапан (МПа)
Вращение грейфера
Переливной клапан (МПа)
Основные размеры
мм
Общая ширина перегружателя
мм
Общая длина перегружателя
мм
