Yonggong-Borus

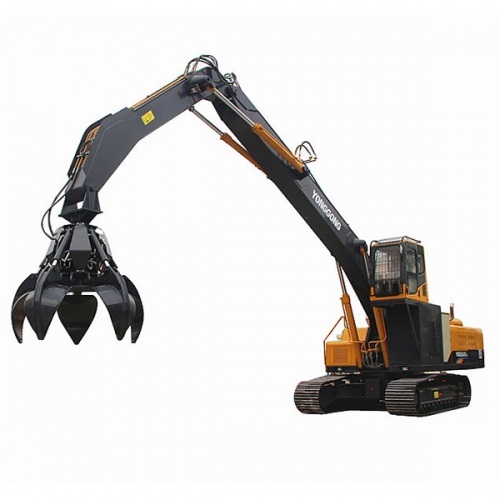

Yonggong-Borus YGZ 500 Borus – гидравлический перегружатель на
гусеничном ходу для погрузки и разгрузки сыпучих материалов,
металлического лома, древесины.
Масса машины 45,8 тонн. Тип двигателя - дизельный, мощностью 194
кВт. Может комплектоваться многочелюстным грейферным захватом для
металлолома (и опционально - магнитом для металла), двухчелюстным
грейфером для сыпучих материалов, либо бревнозахватом.
Параметры
YG(S)Z500
Рабочая масса
кг
45800
Дизельный двигатель
Модель
Cummins
QSC8.3-C260-30
Мощность
кВт
194
Скорость вращения
Об./мин
2200
Макс. крутящий момент
Нм
1135
Объем
л
8,3
Экологический стандарт
Stage III (Китай)
Потребление топлива
Г/кВт.ч
≤232
Объем топливного бака
л
390
Эл. двигатель
Модель
Yineng
YX3-315L1-4
Мощность
кВт
160
Скорость вращения
Об./мин
1480
Гидравлическая система
Главный клапан
Parker (Корея)
AV-280
Основной насос
Doosan (Корея)
K5V160DT
Номинальная производительность
л/мин
2x230+30
Рабочее давление
МПа
32
Объем гидравлического бака
л
504
Гидромотор
Мотор вращения
Kawasaki (Япония)
M5X180
Скорость вращения
Об./мин
0-11
Мотор хода
Doosan (Корея)
TM70
Опорная платформа
мм
1465
Гидроцилиндры
Высококлассные уплотнители
РВД
Gates/Eaton
Удельное давление на грунт
98 КПа
Скорость хода
0-5,3 км/ч
Максимальная сила тяги
317 Кн
Максимальный угол подъема
30%
600A
Система смазки
Централизованная
Вспомогательная система
Комплектация кабины
Вспомогательные системы защиты
Гидравлическая система (дополнительная информация)
YGZ500
Главный насос
Тип
Аксиально-поршневой насос с переменным объемом
Макс. производительность (л/мин)
2x230
Количество
2
Направляющий насос
Тип
Шестеренчатый насос
Макс. производительность (л/мин)
30
Кол-во
1
Мотор вращения
Переливной клапан (МПа)
28
Рабочий орган
Переливной клапан (МПа)
32
Устройство хода
Переливной клапан (МПа)
35
28
12
Полная ширина верхней части (без подножек)
мм
3200
Размеры кабины
мм
1800x1000x1620
Радиус вращения хвостовой части
мм
4300
Ход подъема кабины
мм
1900
Высота обзора кабины
мм
2700-4600
Высота по противовесу
мм
1190
Минимальный клиренс
мм
400
Длина стрелы
мм
9500
Длина рукояти
мм
7500
Расстояние между роликами гусеницы
мм
4020
Длина гусеницы
мм
4800
Ширина гусеницы
мм
600
Расстояние между гусеницами
мм
2600
Полная ширина перегружателя с 600 мм башмаками
гусеницы
мм
3200

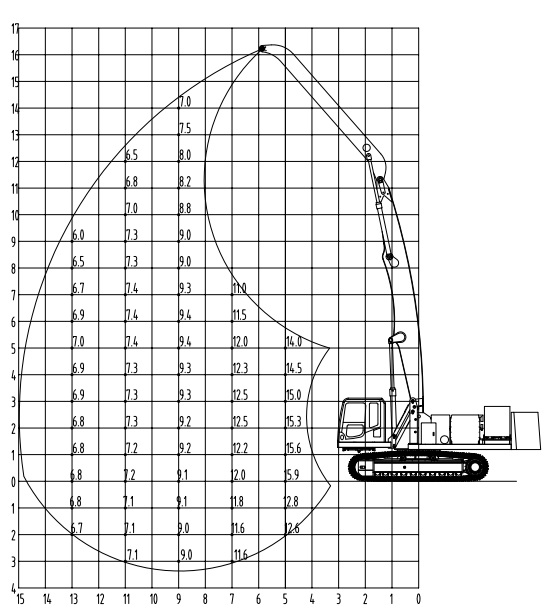

Макс. высота захвата
мм
12150
Макс. радиус при макс. высоте
мм
8785
Макс. глубина захвата
мм
10230
Максимальный радиус при максимальной глубине захвата
мм
9300
Максимальный радиус захвата
мм
15780
YGZ500
Опциональный магнит для работы с металлом
1,3 м
Тип материала
Плотность, т/м3
Тип захвата
Объем захвата, м3
Отходы (металлолом и пр.)
7
4/5-лепестковый грейфер для металлолома
0,7
Легкие по плотности (уголь, удобрения, корма и пр.)
0,8
Двухчелюстной грейфер
3,0
Средние по плотности (песок, гравий и пр.)
1,6
Двухчелюстной грейфер
1,8
Тяжелые по плотности (металлическая руда и пр.)
2,4
Двухчелюстной грейфер
1,0
Древесина (бревна 3 м)
0,8
Бревнозахват
2,5
содержание ..
8
9
10
11 ..
Гусеничный перегружатель YGZ 500 Borus (15 м) -
технические параметры
Контактное кольцо
Цилиндр усиления на стрелу
Система предупреждения о вращении платформы
Предупреждение о перегрузке
Кондиционер
220 В
Открытие грейфера
Переливной клапан (МПа)
Вращение грейфера
Переливной клапан (МПа)
Основные размеры
