Yonggong-Borus

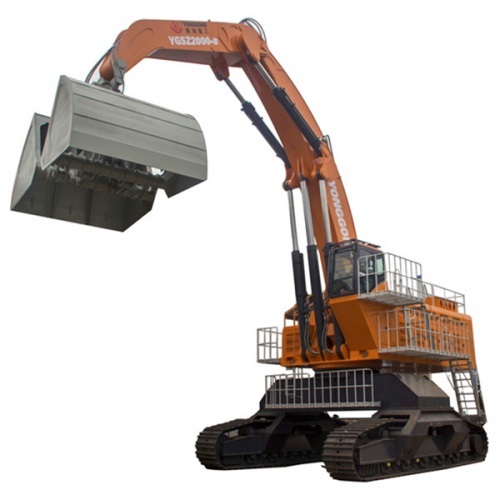

Yonggong-Borus YGZ 2000 Borus – гидравлический перегружатель на
гусеничном ходу для погрузки и разгрузки сыпучих материалов,
металлического лома, древесины.
Масса машины 175 тонн. Тип двигателя - дизельный, мощностью 410 кВт.
Может комплектоваться многочелюстным грейферным захватом для
металлолома (и опционально - магнитом для металла), двухчелюстным
грейфером для сыпучих материалов, либо бревнозахватом.
Параметры
YG(S)Z2000
Рабочая масса
кг
175000
Дизельный двигатель
Модель
Cummins
QSK19-C700
Мощность
кВт
522
Скорость вращения
Об./мин
2000
Макс. крутящий момент
Нм
2983
Объем
л
19
Турбина + интеркуллер
Экологический стандарт
Stage III (Китай)
Объем топливного бака
л
1540
Гидравлическая система
Главный клапан
Toshiba (Япония)
UK36
Основной насос (3 шт)
Kawasaki (Япония)
FP3V280DTH
K3V280SH
Номинальная производительность
л/мин
3x520+30
Рабочее давление
МПа
32
Объем гидравлического бака
л
1050
Гидромотор
Мотор вращения (2 шт)
Kawasaki (Япония)
M5X180CHB
Скорость вращения
Об./мин
10
Мотор хода
SBIC (Корея)
FE22A
Опорная платформа
мм
2115
Гидроцилиндры
Высококлассные уплотнители
РВД
Gates/Eaton
Удельное давление на грунт
98,3 КПа
Скорость хода
0-3,8 км/ч
Максимальная сила тяги
420 кН
Максимальный угол подъема
15°
Система смазки
Централизованная
Вспомогательные системы
Комплектация кабины
Вспомогательные системы защиты
Гидравлическая система (дополнительная информация)
YGZ850
Главный насос
Тип
Аксиально-поршневой насос с переменным объемом
Макс. производительность (л/мин)
3x520
Количество
3
Направляющий насос
Тип
Зубчатый насос
Макс. производительность (л/мин)
30
Кол-во
1
Мотор вращения
Переливной клапан (МПа)
28
Рабочий модуль
Переливной клапан (МПа)
32
Устройство хода
Переливной клапан (МПа)
35
28
Полная ширина верхней части (без подножек)
мм
3900
Размеры кабины
мм
1800x1000x1620
Радиус вращения хвостовой части
мм
6000
Установленное наращивание высоты обзора кабины
мм
1500
Уровень обзора
мм
5800
Высота по противовесу
мм
2850
Длина стрелы
мм
14000
Длина рукояти
мм
12000
Расстояние между роликами гусеницы
мм
4260
Длина гусеницы
мм
6300
Ширина башмаков гусеницы
мм
900
Расстояние между лентами гусеницами
мм
6500
Ширина башмаков гусеницы
900
4800/5100
15800

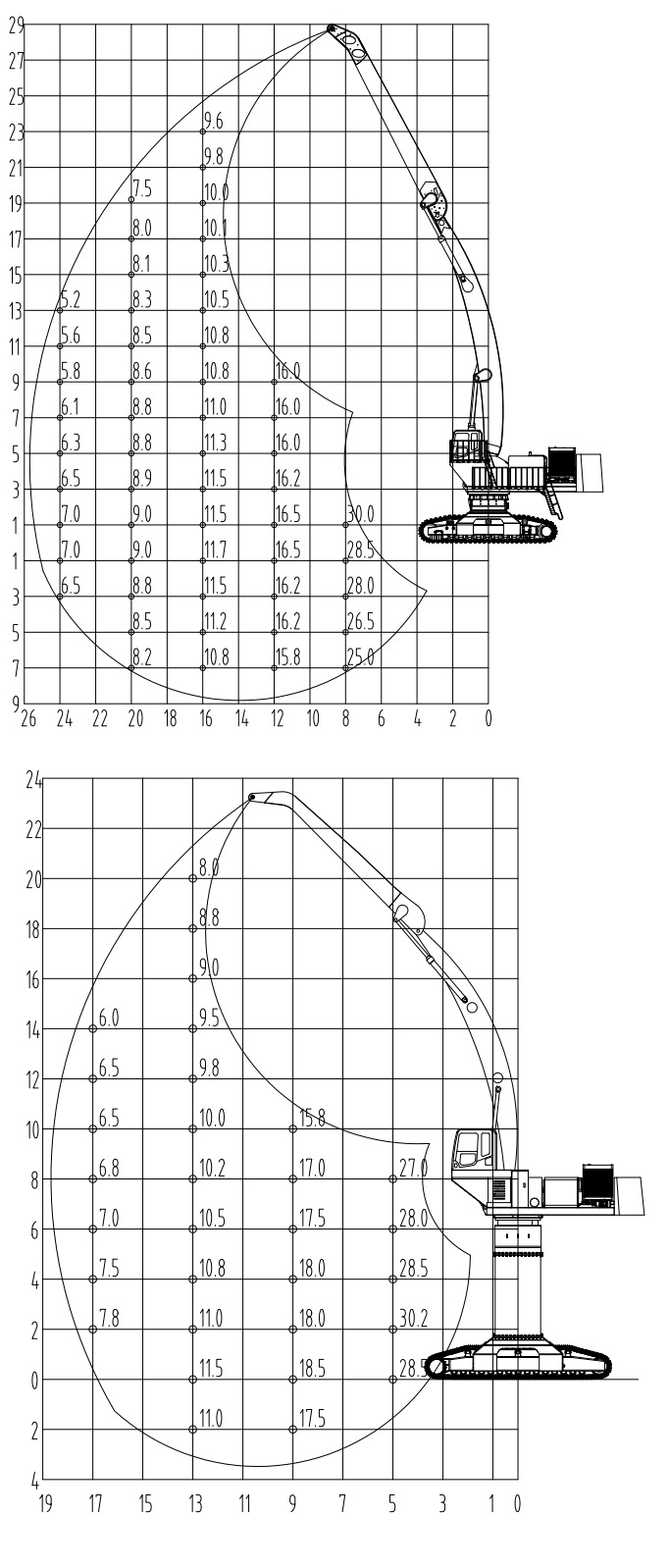

Макс. высота захвата
мм
25000
Макс. радиус при макс. высоте
мм
8750
Макс. глубина захвата
мм
12430
Максимальный радиус при максимальной глубине захвата
мм
13920
Максимальный радиус захвата
мм
25690
YGZ1200
Опциональный магнит для работы с металлом
1,1 м
Тип материала
Плотность, т/м3
Тип захвата
Объем захвата, м3
Отходы (металлолом и пр.)
7
4/5-лепестковый грейфер для металлолома
1,0
Легкие по плотности (уголь, удобрения, корма и пр.)
0,8
Двухчелюстной грейфер
7,5
Средние по плотности (песок, гравий и пр.)
1,6
Двухчелюстной грейфер
4,8
Тяжелые по плотности (металлическая руда и пр.)
2,4
Двухчелюстной грейфер
3,0
Древесина (бревна 3 м)
0,8
Бревнозахват
6,0
содержание ..
11
12
13
Гусеничный перегружатель YGZ 2000 Borus (26 м) -
технические параметры
Тип подачи воздуха
Цилиндр усиления стрелы
Комфортное сиденье
Гидравлическое (джойстиковое) управление
Кондиционер
Система предупреждения о вращении платформы
Предупреждение о перегрузке
Открытие грейфера
Переливной клапан (МПа)
Основные размеры
мм
Общая ширина перегружателя
мм
Общая длина перегружателя
