МАНИПУЛЯТОР ГИДРАВЛИЧЕСКИЙ М75-04. Руководство по эксплуатации М75-0000020 РЭ - часть 2

гидроцилиндров 16 поршни 17 перемещают рейки 18, при этом они поворачива-

ют колонну, с установленным на ней стреловым оборудованием.

Смазка  зацепления  реек  с  зубчатым  венцом  вала  колонны,  а  также  под-

шипника качения колонны производится маслом, заливаемым в корпус опорно-

поворотного  устройства  через  заливное  отверстие  9,  до  уровня  заливного  от-

верстия. Для слива масла предназначено сливное отверстие 14.

Колонна представляет собой сварную конструкцию коробчатого сечения,

к  нижней  части  которой  приварен  вал  3  (рисунок  2.2)  с  зубчатым  венцом.  На

колонне расположен пост управления и элементы гидропривода, в верхней  ча-

сти колонны расположен шарнир 1 крепления стрелы. Кронштейн 2 служит для

крепления гидроцилиндра подъема стрелы.

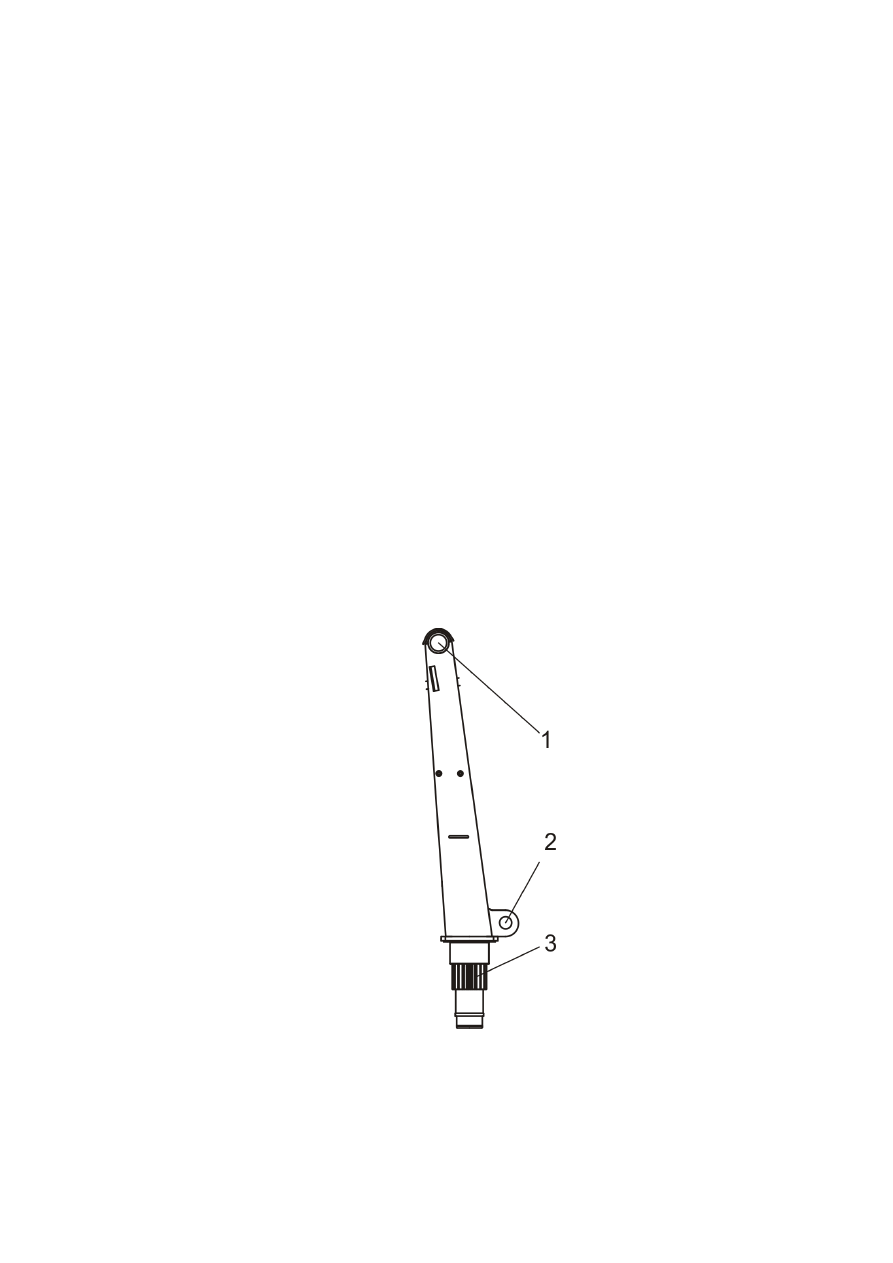

1  –  шарнир  крепления стрелы;  2  –  кронштейн  крепления  гидроцилин-
дра подъема стрелы; 3 – зубчатый вал

Рисунок 2.2 – Колонна

2.2 Стрела

Стрела  представляет  собой  сварную  конструкцию  коробчатого  сечения.

Шарнир 1 (рисунок 2.3) служит для крепления стрелы к колонне, шарниры 4 и

5  –  для  крепления  коромысел  и  рукояти  соответственно. Кронштейн  2  служит

для  крепления  гидроцилиндра  подъема  стрелы,  кронштейн  3  –  для  крепления
гидроцилиндра подъема рукояти.

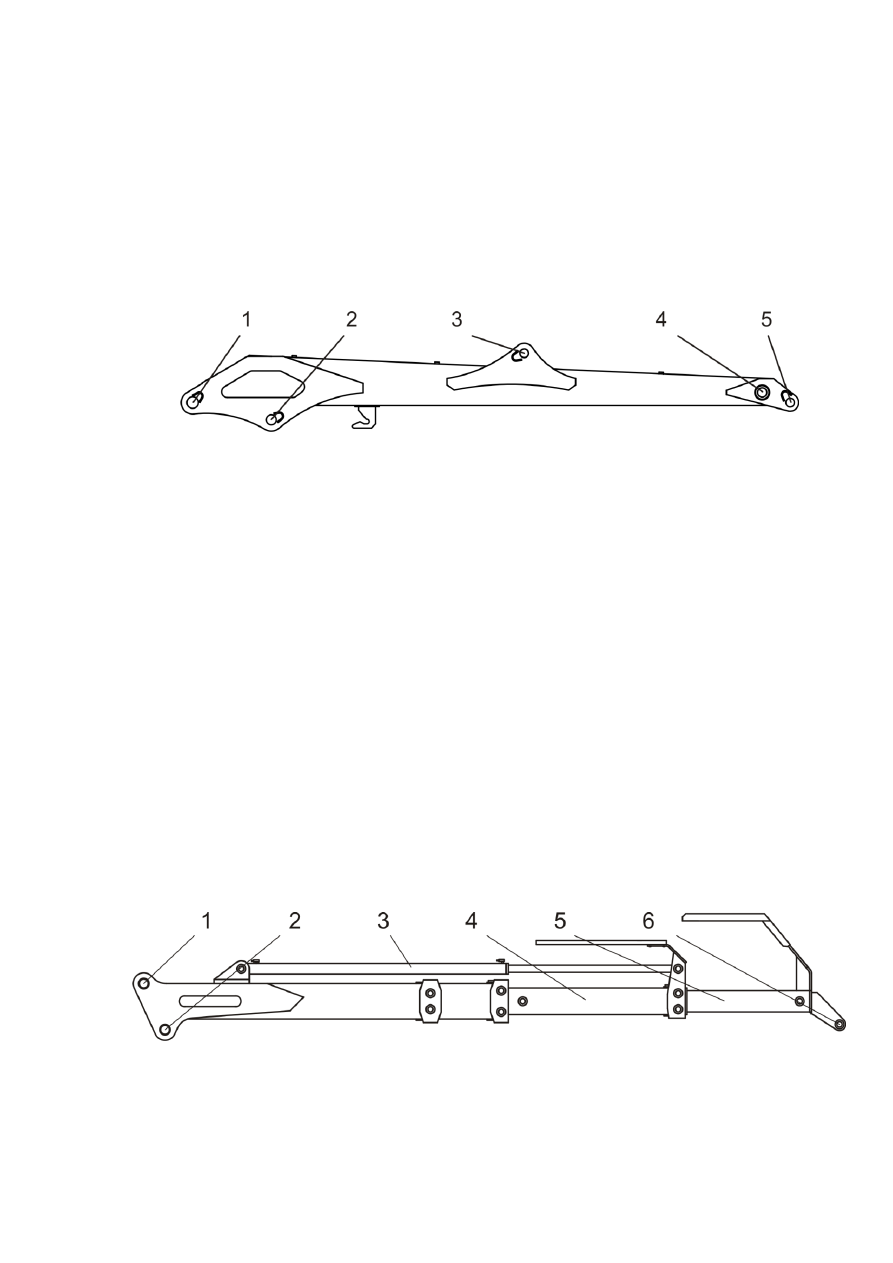

1  –  шарнир  крепления стрелы  к  колонне;  2  –  кронштейн  крепления гидроцилин-
дра подъема стрелы; 3 – кронштейн крепления гидроцилиндра подъема рукояти;
4 – шарнир крепления коромысел; 5 – шарнир крепления рукояти

Рисунок 2.3 – Стрела

2.3 Рукоять

Рукоять крепится к стреле с помощью шатуна и коромысел, представля-

ющих  собой  систему  механизмов,  обеспечивающих  кинематику  стрелового

оборудования. Рукоять имеет удлинитель, состоящий из двух секций 4 и 5 (ри-
сунок  2.4).  Гидроцилиндр  3  выдвижения  первой  секции  крепится  с  внешней

стороны балки рукояти, гидроцилиндр выдвижения второй секции расположен
внутри  балки.  Шарнир  2  служит  для  крепления  рукояти  к  стреле,  шарнир

1 – для крепления шатуна, на ось 6 подвешивается рабочий орган.

1 – шарнир крепления шатуна; 2 – шарнир крепления рукояти к стреле; 3 – гидро-
цилиндр выдвижения первой секции  удлинителя; 4  – первая секция  удлинителя;
5 – вторая секция удлинителя; 6 – ось крепления рабочего органа

Рисунок 2.4 – Рукоять

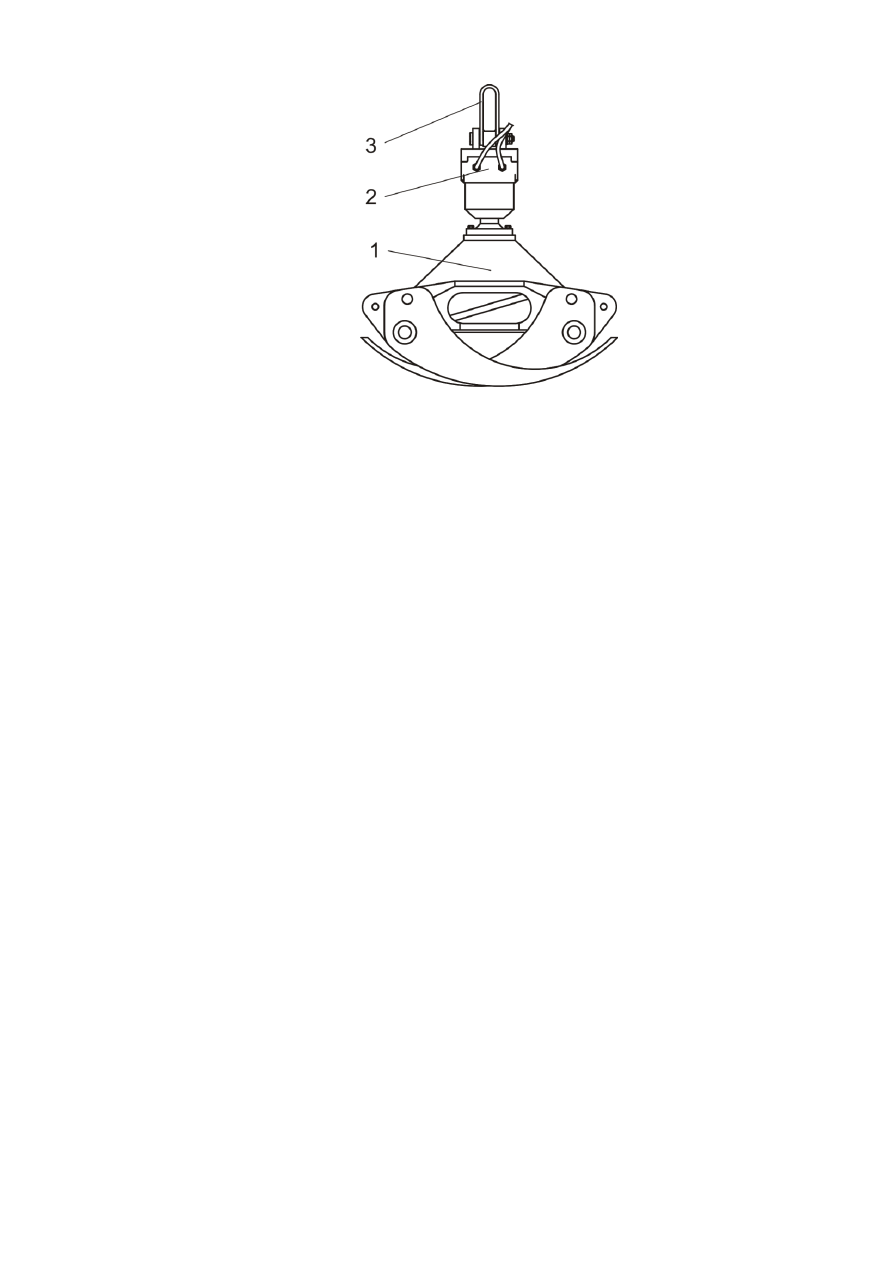

1 – клещевой захват; 2 – ротатор; 3 – серьга

Рисунок 2.5 – Рабочий орган

2.4 Рабочий орган

Рабочий  орган  состоит  из  клещевого  захвата  1(рисунок  2.5),  ротатора  2,

обеспечивающего  поворот  клещевого  захвата  в  любую  сторону  на  неограни-

ченный угол и серьги 3 для крепления рабочего органа к рукояти. Клещевой за-

хват состоит из левой и правой челюстей, траверсы, штанги, исключающей пе-

рекос  челюстей,  и  гидроцилиндра.  Подвижные  элементы  рабочего  органа  со-

единены пальцами, стопорящимися с помощью винтов и ригелей.

2.5 Гидрооборудование манипулятора

Гидрооборудование  предназначено  для  обеспечения  работы  звеньев  ма-

нипулятора и включает в себя напорный фильтр, распределители, расположен-

ные на рабочем посту манипулятора, гидроцилиндры правого и левого аутриге-

ров, клещевого захвата, стрелы, рукояти, первой и второй секции удлинителя,

опорно-поворотного устройства, ротатор. Гидрооборудование соединено между

собой рукавами.

В процессе работы манипулятора РЖ поступает через напорный фильтр Ф1

(рисунок 2.6) к четырехсекционным распределителям Р1 и Р2 последовательно.

Распределитель  Р1  направляет  РЖ  к  правому  по  ходу  движения  сорти-

ментовоза аутригеру, гидроцилиндру захвата, ротатору и гидроцилиндру подъ-

ема  стрелы.  Распределитель  Р2 подает  РЖ к  левому  по ходу  движения  сорти-

ментовоза  аутригеру,  гидроцилиндрам  двухсекционного  удлинителя  рукояти,

гидроцилиндрам поворота колонны УОП и  гидроцилиндру подъема рукояти.

С целью ограничения скорости опускания стрелы и рукояти при попутной

нагрузке  в  соответствующие  линии  подачи  рабочей  жидкости  к  гидроцилин-

драм  Ц3  и  Ц6  установлены  дроссели  ДР2  и  ДР1  соответственно.  В  штоковых

полостях  гидроцилиндров  опор  Ц4,  Ц5,  а  также  гидроцилиндра  захвата  Ц7

установлены  гидрозамки  ГЗ1,  ГЗ2,  ГЗ3  соответственно,  исключающие  подъем

аутригеров и раскрытие  челюстей  клещевого  захвата  при  отсутствии  управля-

ющего воздействия на соответствующие органы управления. В каждой секции

распределителей установлены предохранительные клапаны, отрегулированные

на давление, указанное на схеме гидравлической принципиальной (рисунок 2.6).

2.5.1  Напорный  фильтр  ФГИ  с  визуальным  индикатором  загрязненности

фильтроэлемента  предназначен  для  очистки  от  механических  примесей  мине-

ральных масел с кинематической вязкостью от 10 до 213 мм

2

/с.

Фильтр состоит из головки 2 (рисунок 2.7) с входным и выходным отвер-

стиями  и  стакана  12,  соединенного  герметично  с  головкой.  Внутри  стакана  на

седле 11 установлен фильтроэлемент 14, поджатый снизу пружиной 13.

На  головке  размещен  визуальный  индикатор  загрязненности  фильтрую-

щего  элемента.  Внутри  головки  расположен  предохранительный  клапан  3  для

перепуска неочищенной жидкости.

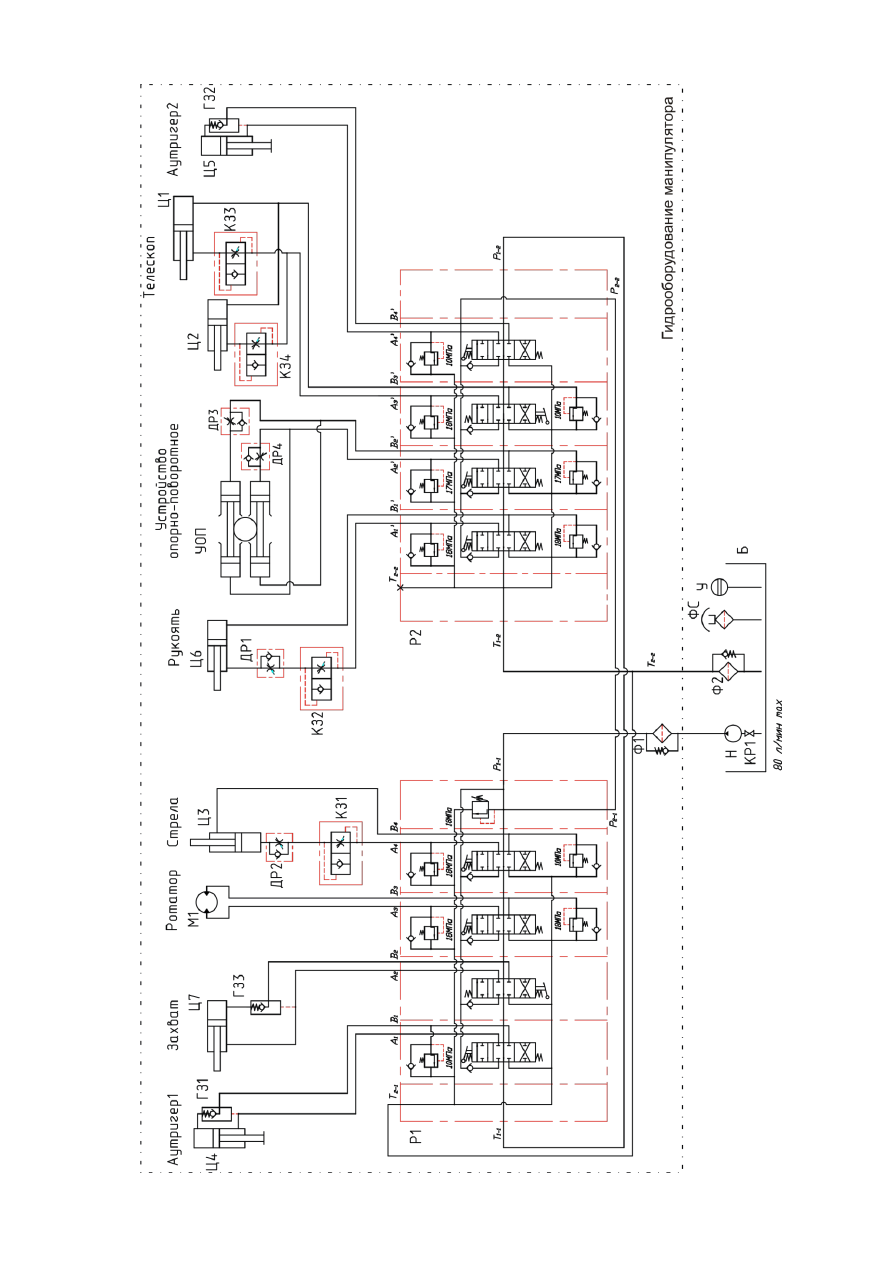

Ри

су

но

к

2.6

–

Сх

ема

 гид

равл

ическ

ая п

ри

нц

ип

иаль

на

я

(ви

д с

по

ст

а у

пр

авл

ен

ия м

ан

ип

ул

ято

ро

м)



Таблица 2.1 – Перечень элементов гидропривода

Обозначение

Наименование

Кол. Примечание

Б

Гидробак М75-6000 100

1

V=100л

ГЗ1, ГЗ2

Гидрозамок ЛВ-203.10.460-01

2

ГЗ3

Гидрозамок ЛВ-203.10.460

1

ДР1

Штуцер с дросселем У459.029.000-02

1

ДР2, ДР3

ДР4

Дроссель ДКТ15/3Т

3

КЗ1, КЗ2,

КЗ3, КЗ4

Клапан запорный

4

КР1

Кран М75-04.00.130-03

1

М1

Ротатор GR60

1

Латвия

Н

Насос аксиально-поршневой «Ferrari FX 80 R»

1

q = 78 см

3



Р1

Гидрораспределитель HDS-20/4-1

1

Bucher

P2

Гидрораспределитель HDS-20/4-2

1

Bucher

У

Указатель уровня масла LS 127 1-T-M12

1

Италия

УОП

Устройство опорно-поворотное М75-04.0101 100

1

Ф1

Фильтр ФГИ 20/3-25МВ УХЛ-3.1

ТУ РБ 400051624.080-2000

1

Ф2

Фильтр сливной RFM50CV1B610/Y0

1

Италия

ФС

Сапун ТМ 478 G150-4Omik

1

Италия

Ц1

Гидроцилиндр М75-04.0102 500

1  63×40×1400

Ц2

Гидроцилиндр М75-04.0102 600

1  63×40×825

Ц3

Гидроцилиндр ГГЦ 125.080.000-01

1  125×80×835

Ц4, Ц5

Гидроцилиндр ГГЦ 80.063.000.000

2  80×63×660

Ц6

Гидроцилиндр ГГЦ125.020.000

1  125×63×880

Ц7

Гидроцилиндр ГГЦ80.070.000.000-02

1  80×50×250

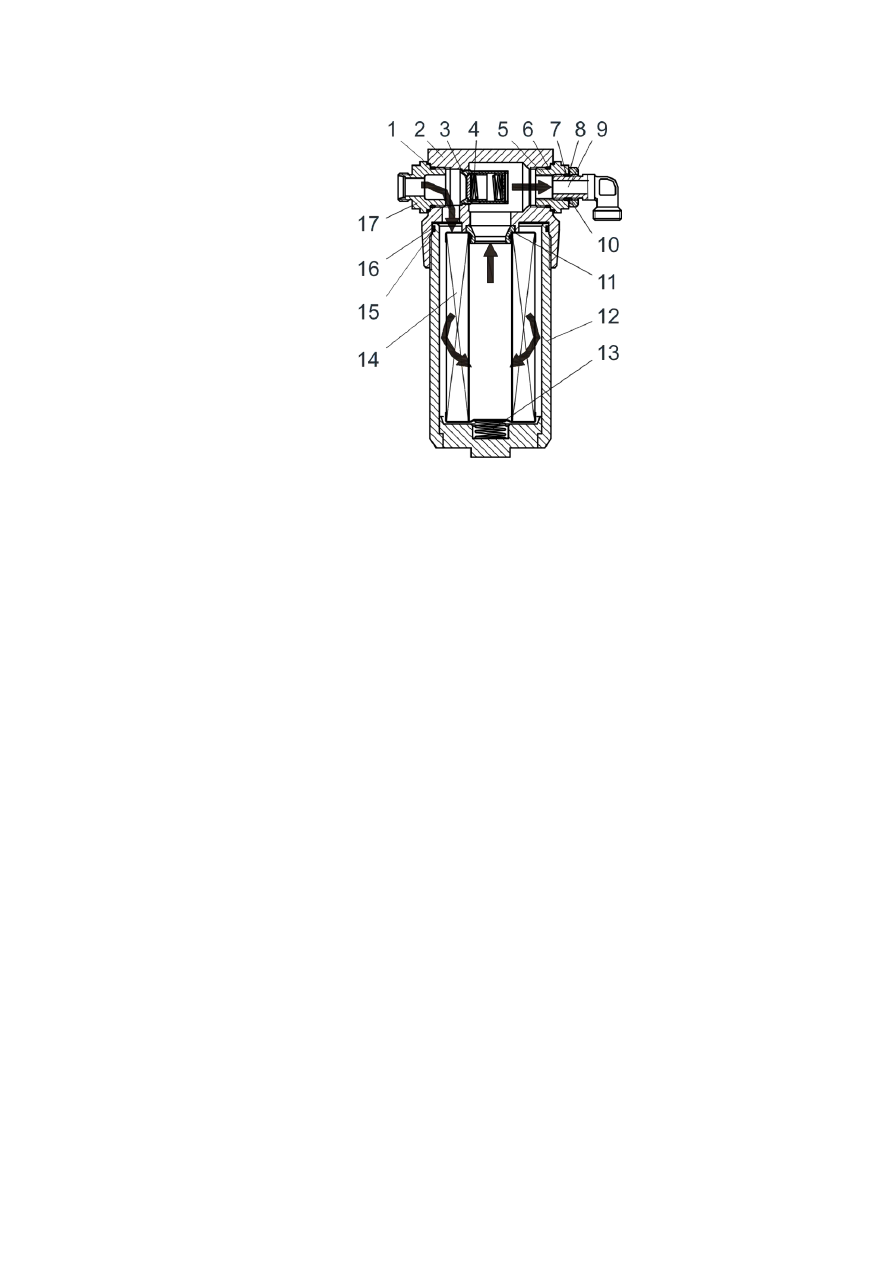

1, 6, 7, 16 – кольцо уплотнительное; 2 – головка; 3 – предохранительный клапан;
4 – пружина; 5 – переходник; 8, 15 – кольцо защитное; 9 – угольник; 10 – гайка;
11 – седло; 12 – стакан; 13 – пружина; 14 – фильтроэлемент; 17 – переходник

Рисунок 2.7 – Фильтр напорный

2.6 Электрооборудование манипулятора

Электрооборудование манипулятора состоит из двух фар 1 (рисунок 2.8),

расположенных  на  рукояти  2  манипулятора.  Фары  включаются  в  электриче-

скую  цепь  сортиментовоза  через  электрожгуты,  входящие  в  монтажный  ком-

плект, монтируемые на сортиментовоз  и рассчитаны на напряжение 12 В. Вы-

ключатель рабочих фар манипулятора 1 (рисунок 1.6), грибок 2 для аварийного

выключения  гидронасоса,  кнопка  «СИГНАЛ»  для  подачи  звукового  сигнала

расположены на пульте управления 6 (рисунок 1.3) поста управления.

Схема электрическая принципиальная манипулятора приведена на рисун-

ке 2.9. Перечень электрооборудования приведен в таблице 2.2.

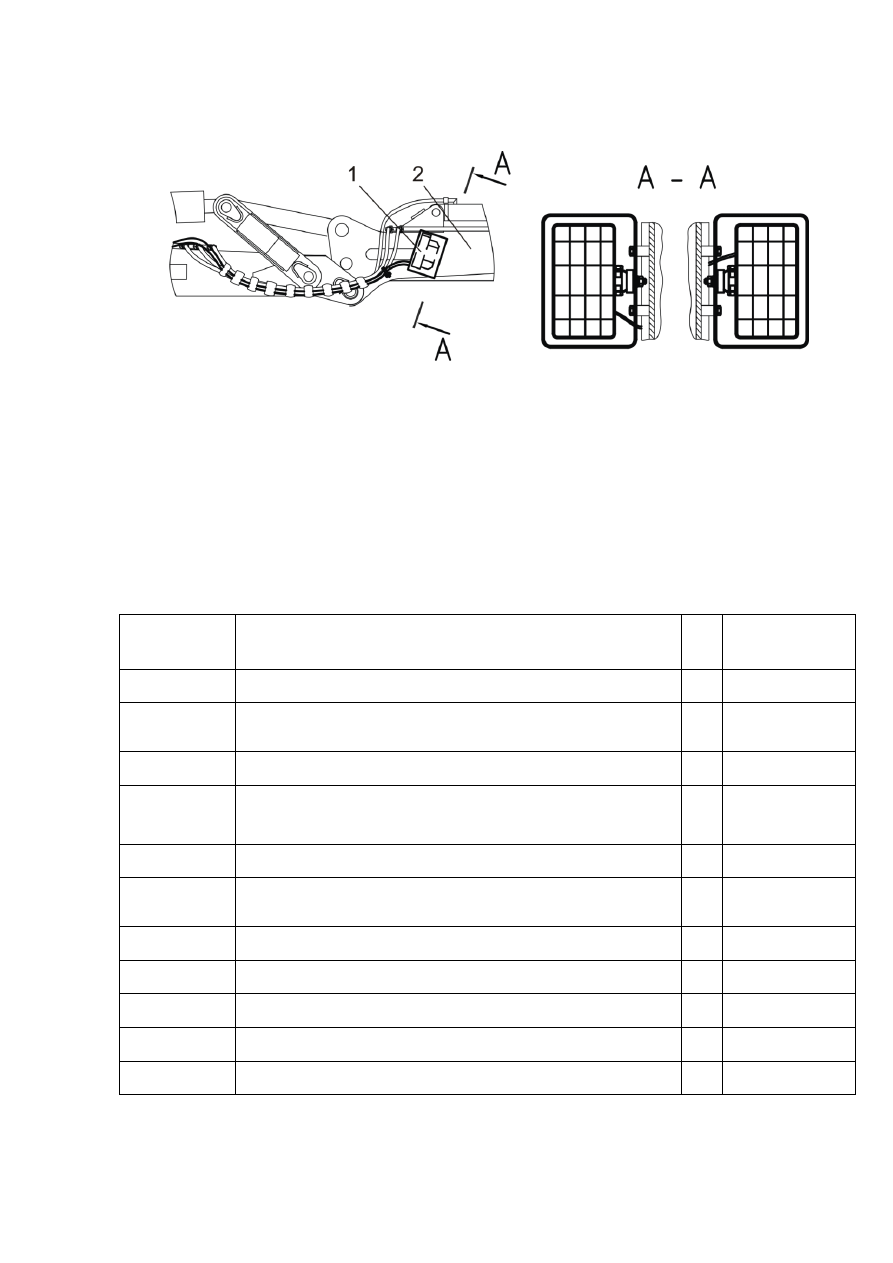

1 – фара; 2 – рукоять

Рисунок 2.8 – Рабочая фара

Таблица 2.2 – Перечень электрооборудования манипулятора

Обозначение

Наименование

Кол.  Примечание

Е1, Е2

Фара 8724.304/302

2

EL1, EL2

Лампа АКГ24-70-1 (H3)

2  Из комплекта

E1, E2

EL3

Лампа А24-2

1

H1

Фонарь контрольной лампы 121.3803010

1  Зеленый,

допускается

ПД20-3803-Д1

К1

Реле 901.3747

1

SA1

Выключатель кнопочный КЕ 021 У3 исп. 4
красный

1  Допускается

ВК14-21

SA3

Выключатель ВК12-1

1

SA4

Выключатель ВК343М-01.52

1

XP1

Вилка 2РМДТ24Б10Ш5В1В

1

XP500

Вилка 2РМДТ24КПН10Ш5В1В

1

XS1

Розетка 2РМДТ24КПН10Г5В1В

1

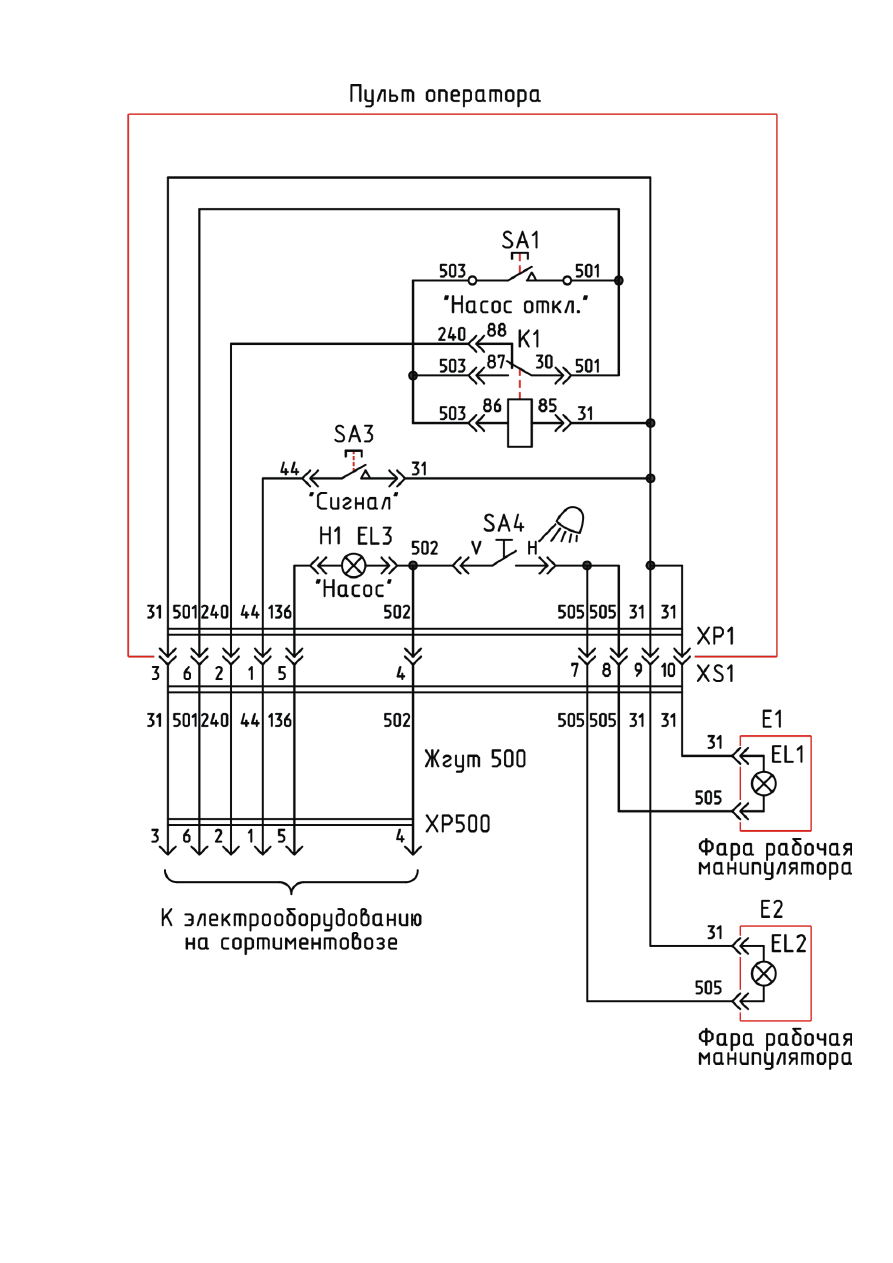

Рисунок 2.9 – Схема электрическая принципиальная

2.7 Монтажный комплект манипулятора

Монтажный комплект, поставляемый с манипулятором, включает гидро-

оборудование,  электрожгуты,  устанавливаемые  на  сортиментовоз,  а  также  де-

тали  крепления  манипулятора и  прилагаемого  в  монтажном  комплекте  обору-

дования на сортиментовоз. Монтаж манипулятора осуществлять в соответствии

с  инструкцией  по  монтажу  манипулятора.  По  завершении  монтажа  манипуля-

тора  электрооборудование  манипулятора  включается  в  электрическую  цепь

сортиментовоза через электрожгуты, гидрооборудование монтажного комплек-

та и манипулятора образуют общую гидросистему, приводимую в действие от

коробки отбора мощности сортиментовоза.

2.7.1  Нерегулируемый  насос  аксиально-поршневого  типа  устанавливается

на корпусе коробки отбора мощности сортиментовоза и служит для создания дав-

ления в гидросистеме.

ВНИМАНИЕ:  ДЛЯ  ПРЕДОТВРАЩЕНИЯ  ПОЛОМКИ  ГИДРОНАСОСА

ОБОРОТЫ  ДВИГАТЕЛЯ  СОРТИМЕНТОВОЗА  ПРИ  ВКЛЮЧЕННОМ  ГИД-

РОНАСОСЕ НЕ ДОЛЖНЫ ПРЕВЫШАТЬ 1000 МИН

-1

!

2.7.2  Гидробак  входит  в  монтажный  комплект  манипулятора  и  служит

емкостью для хранения и очистки РЖ в гидросистеме манипулятора.

На верхней плоскости бака установлена горловина 1 (рисунок 2.10) с са-

пуном, пробка 3 и сливной фильтр 4. В нижней части гидробака расположены

пробка 5 для слива РЖ  и кран 6. На гидробаке также установлен уровнемер.

2.7.3 Трубопроводы и рукава служат для соединения насосного агрегата,

гидробака и гидрооборудования манипулятора между собой.

2.7.4 Электрожгуты устанавливаются на сортиментовоз и подсоединяют-

ся к его электрической цепи. Электрожгуты заканчиваются в задней части сор-

тиментовоза розеткой для подключения электрооборудования манипулятора.

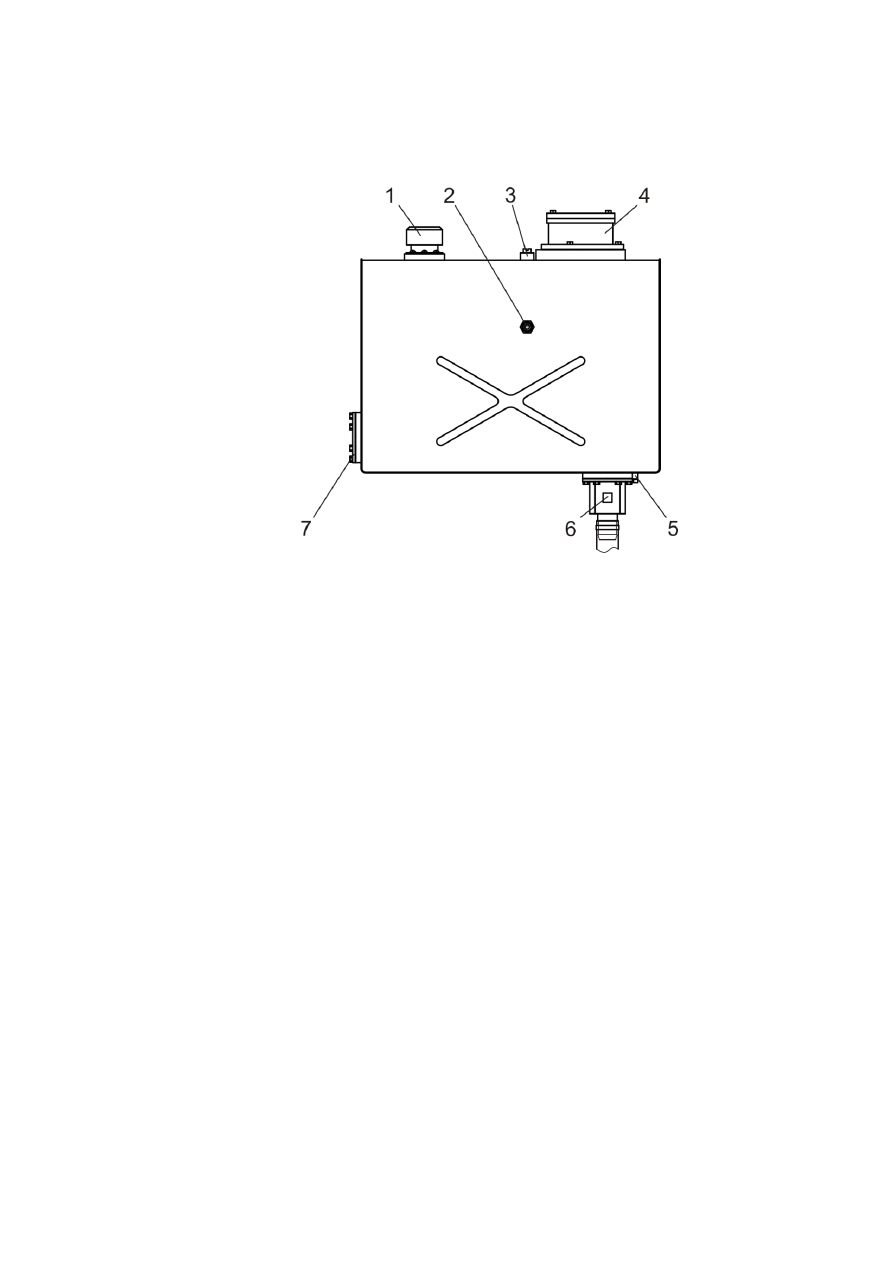

1 – горловина; 2 – штуцер; 3 – пробка; 4 – фильтр сливной; 5 – пробка для слива РЖ;
6 – кран; 7 – крышка

Рисунок 2.10 – Гидробак

3 Использование манипулятора

3.1 Эксплуатационные ограничения

Использовать манипулятор только по назначению.
Работать на неисправном манипуляторе запрещено.
Запрещается  эксплуатация  манипулятора  с  повреждениями  рукавов  гид-

рооборудования.

В процессе работы манипулятора риска на пробке крана (рисунок 3) гид-

робака должна быть расположена вертикально. Закрывать кран гидробака (го-
ризонтальное  расположение  риски)  следует  при  техническом  обслуживании
или ремонте всасывающей линии гидросистемы.

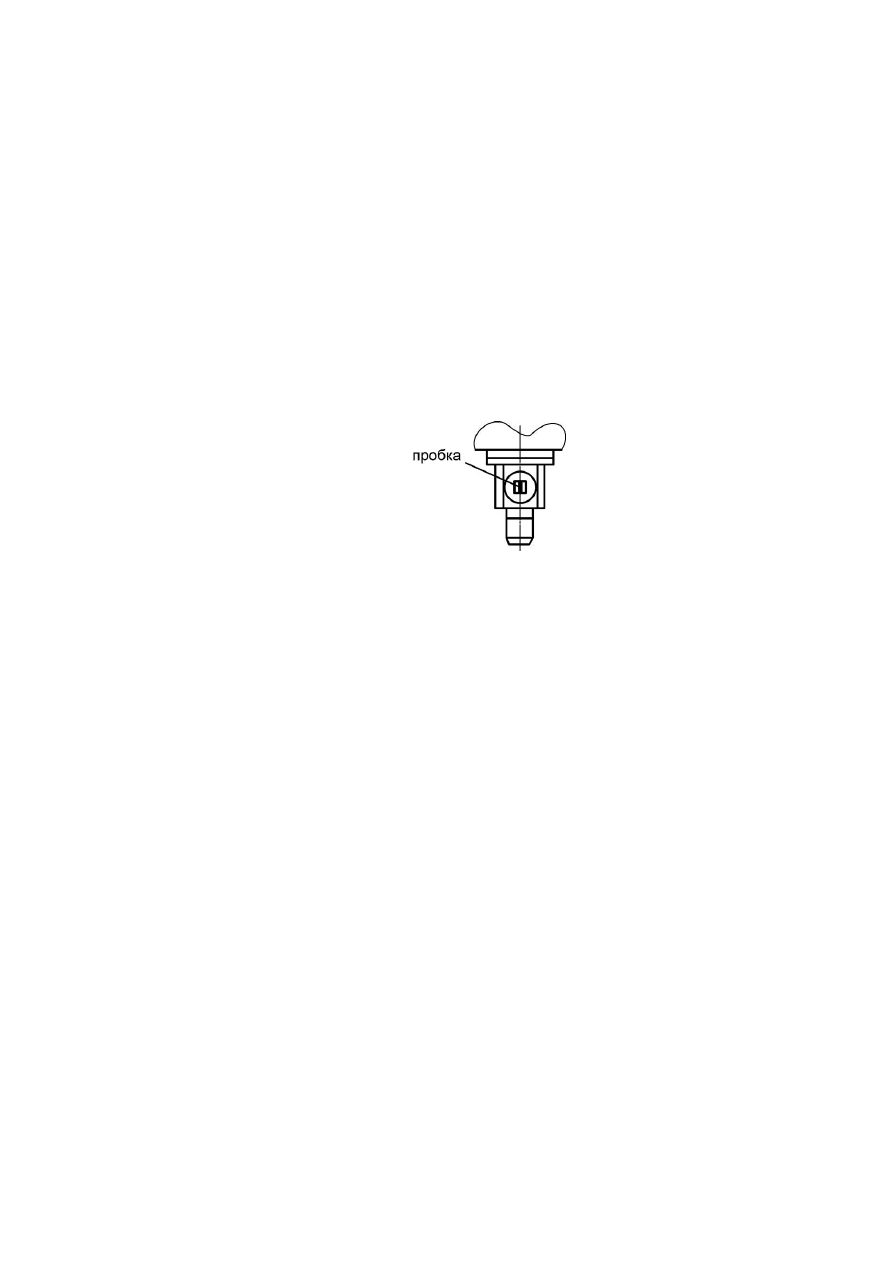

Рисунок 3 – Кран гидробака

При работе манипулятора в составе сортиментовоза запрещается:
– устанавливать обороты двигателя сортиментовоза при включенном гид-

ронасосе более 1000 мин

-1

;

– в условиях низкой температуры начинать работу без предварительного

прогрева  гидросистемы.  Прогрев  гидросистемы  производить  в  соответствии  с
указаниями подраздела 3.3.3;

– использовать клещевой захват для отторцовки укладываемых сортимен-

тов (хлыстов), это может привести к выходу из строя ротатора.

Грибок  2  пульта  управления  (рисунок  1.6)  использовать  только  для  ава-

рийного выключения гидронасоса.

Во  избежание  повреждения  элементов  манипулятора  и  сортиментовоза

при перемещении звеньев манипулятора задавать их траекторию на безопасном
расстоянии от выступающих элементов конструкции.

При  движении  сортиментовоза  необходимо  осуществить  установку  ма-

нипулятора в транспортное положение.

В  период  гарантийного  срока  службы  эксплуатирующим  организациям

запрещается изменять регулировочные параметры элементов гидросистемы без
участия представителя изготовителя.

Категорически запрещается внесение изменений в конструкцию манипу-

лятора  без  письменного  согласования  с  заводом-изготовителем  во  избежание
поломки манипулятора и (или) машины.

3.2 Меры безопасности

При работе манипулятора в составе сортиментовоза запрещается:
– выполнять работы на площадках с уклоном более 4º;
– выполнять работы на расстоянии менее 5 м от точки подвеса рабочего

органа,  при  максимальном  вылете  манипулятора,  до  крайнего  провода  линии
электропередачи;

– выполнять работы без установки аутригеров в рабочее положение;
– выполнять работы, если в рабочей зоне (в радиусе до 20 м) присутствуют

люди (начало операции сопровождать звуковым сигналом);

– отрывать груз, засыпанный землей или примерзший к ней;
– производить  поворот  манипулятора,  когда  рабочий  орган  заглублен  в

сортименты (хлысты);

– выдвижную секцию рукояти использовать для подтягивания или отталки-

вания  сортимента  (хлыста).  Его  следует  всегда  поднимать.  Подъем  производить
при минимально возможном вылете стрелы. Зависимость допустимой грузоподъ-
емности манипулятора от вылета стрелы показана на табличке (рисунок 1.5);

– производить поворот нагруженного манипулятора с выдвинутым удли-

нителем (необходимо приподнять груз, уменьшить вылет манипулятора, задви-
нув  удлинитель,  и  подтащить  груз  на  весу  как  можно  ближе  за  счет  одновре-
менного подъема стрелы и опускания рукояти).

Запрещается во время работы манипулятора рабочим и обслуживающему

персоналу находиться в зоне его действия (в радиусе менее 20 м). Подсобные
рабочие  и  обслуживающий  персонал  могут  приступить  к  своим  обязанностям
во время перерывов в работе манипулятора, при опущенном рабочем органе.

При  проведении  ремонтных  работ,  связанных  с  применением  электро-

сварки, необходимо выключить выключатель «Масса» аккумуляторных батарей
сортиментовоза.

С целью предотвращения пожара запрещается:
– применять легковоспламеняющиеся жидкости для мойки;
– хранить на манипуляторе обтирочные материалы, смоченные топливом

или пропитанные маслом;

– эксплуатировать манипулятор при наличии течи РЖ из гидропривода.

3.3 Подготовка манипулятора к работе в процессе эксплуатации

Перед подготовкой манипулятора к работе необходимо подготовить к ра-

боте сортиментовоз.

В начале смены провести ЕТО манипулятора согласно пункту 4.3.1. При об-

наружении неисправностей необходимо принять меры к их устранению. Убедиться
в том, что рукоятки управления распределителями находятся в нейтральном поло-
жении, риска на пробке (рисунок 3) крана гидробака расположена вертикально.

По  прибытию  на  место  проведения  работ  необходимо  установить  сорти-

ментовоз на площадке с уклоном не более 4º, обеспечив его устойчивость, вклю-
чить стояночный тормоз и подготовить манипулятор к работе, для чего:

– отрегулировать  сиденье  поста  управления  манипулятором  по  высоте

(для этого ослабить  гайки скобы крепления стойки сиденья, переместить сиденье
по вертикали до необходимой высоты, затянуть гайки крепления);

– привести в рабочее положение аутригеры, для чего:
а) повернуть рукоятку фиксатора 13 (рисунок 2.1) выдвижной секции УОП,

выдвинуть вручную выдвижную секцию УОП, зафиксировать секцию в выдви-
нутом положении, вернув рукоятку фиксатора в исходное положение;

б) извлечь рукоятку фиксатора 5 (рисунок 2.1) опоры, повернуть вручную

опору  в  вертикальное  положение,  зафиксировать  опору  в  вертикальном  поло-
жении, вернув рукоятку фиксатора в исходное положение;

ЗАПРЕЩАЕТСЯ  ВЫПОЛНЯТЬ  РАБОТЫ  НА  МАНИПУЛЯТОРЕ  БЕЗ

УСТАНОВКИ АУТРИГЕРОВ В РАБОЧЕЕ ПОЛОЖЕНИЕ.

– включить  привод  гидронасоса  в  соответствии  с  эксплуатационной  до-

кументацией  на  сортиментовоз  и,  постепенно  увеличивая  обороты  двигателя,
установить их в диапазоне от 900 до 1000 мин

-1

, используя механизм постоян-

ной подачи топлива сортиментовоза. При работе в зимних условиях выполнить
рекомендации пункта 3.3.3;

ВНИМАНИЕ:  ДЛЯ  ПРЕДОТВРАЩЕНИЯ  ПОЛОМКИ  ГИДРОНАСОСА

ОБОРОТЫ  ДВИГАТЕЛЯ  СОРТИМЕНТОВОЗА  ПРИ  ВКЛЮЧЕННОМ  ГИД-
РОНАСОСЕ НЕ ДОЛЖНЫ ПРЕВЫШАТЬ 1000 МИН

-1

!

– управляя рукоятками 3, 4 (рисунок 1.3), произвести равномерное опус-

кание аутригеров до момента начала подъема рамы в зоне задней подвески, при
этом исключить крен сортиментовоза;

– опробовать работу всех механизмов манипулятора на холостом ходу (без

груза). Проверить соответствие выполняемых операций отклонениям рукояток и
педалей  согласно  табличке  (рисунок  1.4).  Рукоятки  и  педали  должны  возвра-
щаться в нейтральное положение при снятии с них усилия.

При обнаружении каких-либо неисправностей необходимо принять меры

к их устранению.

3.4 Рекомендации при работе на манипуляторе

Подъем производить при минимально возможном вылете стрелового обо-

рудования.  Захват  груза  клещевым  захватом  производить  в  средней  его  части
ближе  к  центру  тяжести.  Перемещение  груза  следует  производить  плавно,  без
рывков.  Скорость  перемещения  определяется  и  задается  оператором  исходя  из
требований  безопасности.  Допускается  совмещение  в  рабочем  цикле  не  более
двух операций.

ВНИМАНИЕ:  ПРИ  РАБОТЕ  МАНИПУЛЯТОРА  ВЫПОЛНЯТЬ  ТРЕБО-

ВАНИЯ ПОДРАЗДЕЛОВ 3.1, 3.2!

3.5 Действия по окончании работ

После завершения работы необходимо:
– привести  манипулятор  в  транспортное  положение,  для  чего  поднять

стрелу и прижать к ней рукоять с захватом, подцепить захват на крюк стрелы,
опустить стрелу с рукоятью и рабочим органом на платформу сортиментовоза.
При переездах груженого автопоезда уложить захват с раскрытыми челюстями
на  древесину  и  захватить  несколько  бревен,  при  этом  обеспечить  габаритный
размер по высоте не более 4 м;

– установить аутригеры в транспортное положение, для чего:
а) поднять опоры, управляя рукоятками 3, 4 (рисунок 1.3) поста управления;
б) отключить  привод  гидронасоса  из  кабины  сортиментовоза  в  соответ-

ствии с эксплуатационной документацией на сортиментовоз;

ВНИМАНИЕ: ГРИБОК 2 ПУЛЬТА УПРАВЛЕНИЯ (РИСУНОК 1.6) ИСПОЛЬ-

ЗОВАТЬ ТОЛЬКО ДЛЯ АВАРИЙНОГО ВЫКЛЮЧЕНИЯ ГИДРОНАСОСА!

в) извлечь рукоятку фиксатора 5 (рисунок 2.1) опоры;
г) повернуть опору вручную на 45°±2°;
д) зафиксировать опору, вернув рукоятку фиксатора в исходное положение;
е) повернуть рукоятку фиксатора 13 (рисунок 2.1) выдвижной секции;
ж) задвинуть вручную выдвижную секцию УОП;
з) зафиксировать секцию в задвинутом положении, вернув рукоятку фик-

сатора в исходное положение.

3.6 Особенности эксплуатации манипулятора в зимних условиях

При отрицательной температуре окружающей среды вязкость РЖ увели-

чивается. Для исключения случаев поломки деталей  гидронасоса следует про-
изводить прогрев РЖ перед началом выполнения погрузочно-разгрузочных ра-
бот, для чего:

– после  включения  привода  гидронасоса  увеличение  оборотов  двигателя

до фиксированных производить постепенно в течение не менее 1 мин;

– опускание  аутригеров  производить  не  ранее,  чем  через  4  мин  после

начала работы гидронасоса на фиксированных оборотах двигателя;

– перед  началом  выполнения  рабочих  операций  произвести  прогрев  РЖ

за счет работы ротатора в течение не менее 3 мин.

В  течение  первых  5  мин  работы  манипулятора  не  рекомендуется  откло-

нение рукояток управления на максимальные углы от нейтральных положений.

3.7 Возможные неисправности и методы их устранения

Перечень возможных неисправностей и методы их устранения приведены

в  таблице  3.  Для  консультации  по  приведенным  неисправностям,  а  также  при
возникновении иных неисправностей манипулятора рекомендуется обратиться
к изготовителю.

Таблица 3 – Перечень возможных неисправностей

Неисправность, внешнее

проявление

Причина

Метод устранения

Работа гидросистемы сопро-

вождается повышенным

уровнем шума

Не закреплены трубопроводы

и шланги

Закрепить скобами трубо-

проводы с установкой рези-

новых прокладок

Наличие воздуха в гидроси-

стеме

Прокачать гидросистему

Течь в месте соединения го-

ловки напорного фильтра со

стаканом

Повреждение уплотнения

Заменить уплотнение

Течь в месте соединения го-

ловки напорного фильтра с

индикатором загрязненности

Повреждение уплотнения

Заменить уплотнение

Течь РЖ из мест соединений

трубопроводов

Слабая затяжка резьбового

соединения

Подтянуть резьбовое соеди-

нение

Утечка РЖ по штокам гидро-

цилиндров

Износ или повреждение

уплотнений штока

Заменить уплотнение
