Диагностический прибор DUV10A. Руководство (06/2006) - часть 3
Функции прибора
7
Универсальное задание
7.7
Универсальное задание
Если при настройке параметров диагностического прибора DUV10A отсутствуют
сведения о применяемых подшипниках, можно наряду с данными вибромонитора
ввести универсальное задание для широкополосного контроля в заданном
частотном поле.
При этом задаются 20 отдельных частот для подобъектов с центральными
частотами выбранного логарифмического частотного ряда и радиусом поиска 10
%.
Этот частотный ряд может выглядеть следующим образом:
Номер
Центральная частота (Гц)
Кратность
1
5,02
0,2
2
6,14
0,25
3
7,5
0,3
4
9,17
0,37
5
11,2
0,45
6
13,69
0,55
7
16,73
0,67
8
20,45
0,82
9
25
1
10
30,55
1,22
11
37,34
1,49
12
45,64
1,83
13
55,78
2,23
14
68,18
2,73
15
83,33
3,33
16
101,85
4,07
17
124,48
4,98
18
152,14
6,09
19
185,95
7,44
20
227,27
9,09
Представленный пример рекомендуется для частоты вращения 25
Гц (= 1500
об/мин).
Он обеспечивает мониторинг в частотном поле между 4,5 Гц и 250
Гц. За счет выбора
радиуса поиска в 10 % данная настройка соответствует классификации с приблизи-
тельно 4 диапазонами на октаву.
Необходима следующая базовая настройка:
Частота вращения
Постоянная или переменная
Базовое передаточное число
1/1
Режим диагностики
Прочее
Метод анализа
БПФ огибающей
Подобъекты
Коэффициенты кратности из таблицы (см. выше)
Необходимый радиус поиска
10 %
Предельные значения
•
Желтый сигнал: 6
•
Красный сигнал: 10
62
Функции прибора
7
История
Чтобы создать подобъект, введите коэффициент кратности и краткое обозначение
и нажмите [Add]. После создания 5 подобъектов создается следующий объект.
Теперь, если амплитуда вибрации в одном из созданных частотных диапазонов
превысит установленные предельные значения, диагностический прибор DUV10A
будет сигнализировать.

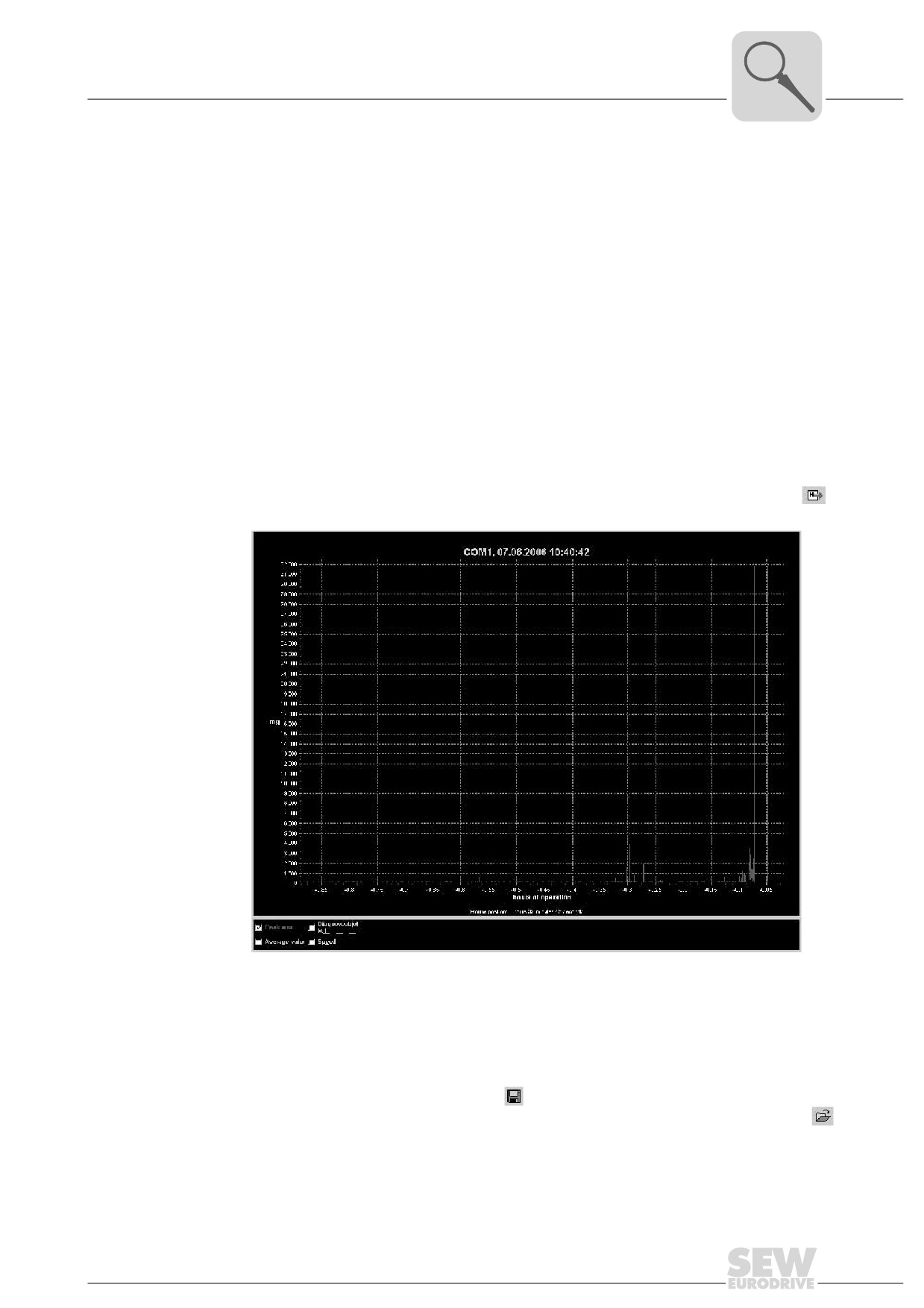

7.8
История
Память истории активируется и настраивается через меню [Sensor] / [Sensor settings].
Для этого установите флажок [Activate history] и в поле [Interval] введите любое
значение от 1 секунды до 12 часов. Память истории запускается кнопкой [Accept].
Периодически, с настраиваемым интервалом, датчик сохраняет во внутренние
модули памяти максимальное значение для каждого объекта диагностики, измерен-
ное за этот период времени, вместе с соответствующей частотой вращения (при на-
стройке на переменную частоту вращения). Список данных истории можно про-
смотреть через меню [History] / [Read history from sensor] или нажатием кнопки
11456AEN
Дисплей можно индивидуальным образом растягивать для отображения большего
количества значений. Для этого установите соответствующий флажок в нижней
части окна. Кроме того, можно вывести на дисплей значения частоты вращения
в моменты измерений (штриховая линия, шкала справа).
Данные истории содержат также дату и время считывания. Через меню [History] /
[Save/History] или нажатием кнопки
эти данные можно сохранить в виде CSV-
или XML-файла. Через меню [History] / [Open.../History] или нажатием кнопки
данные истории можно снова загрузить из файла.
63
Функции прибора
7
Интерпретация сигналов СД-индикаторов
7.9

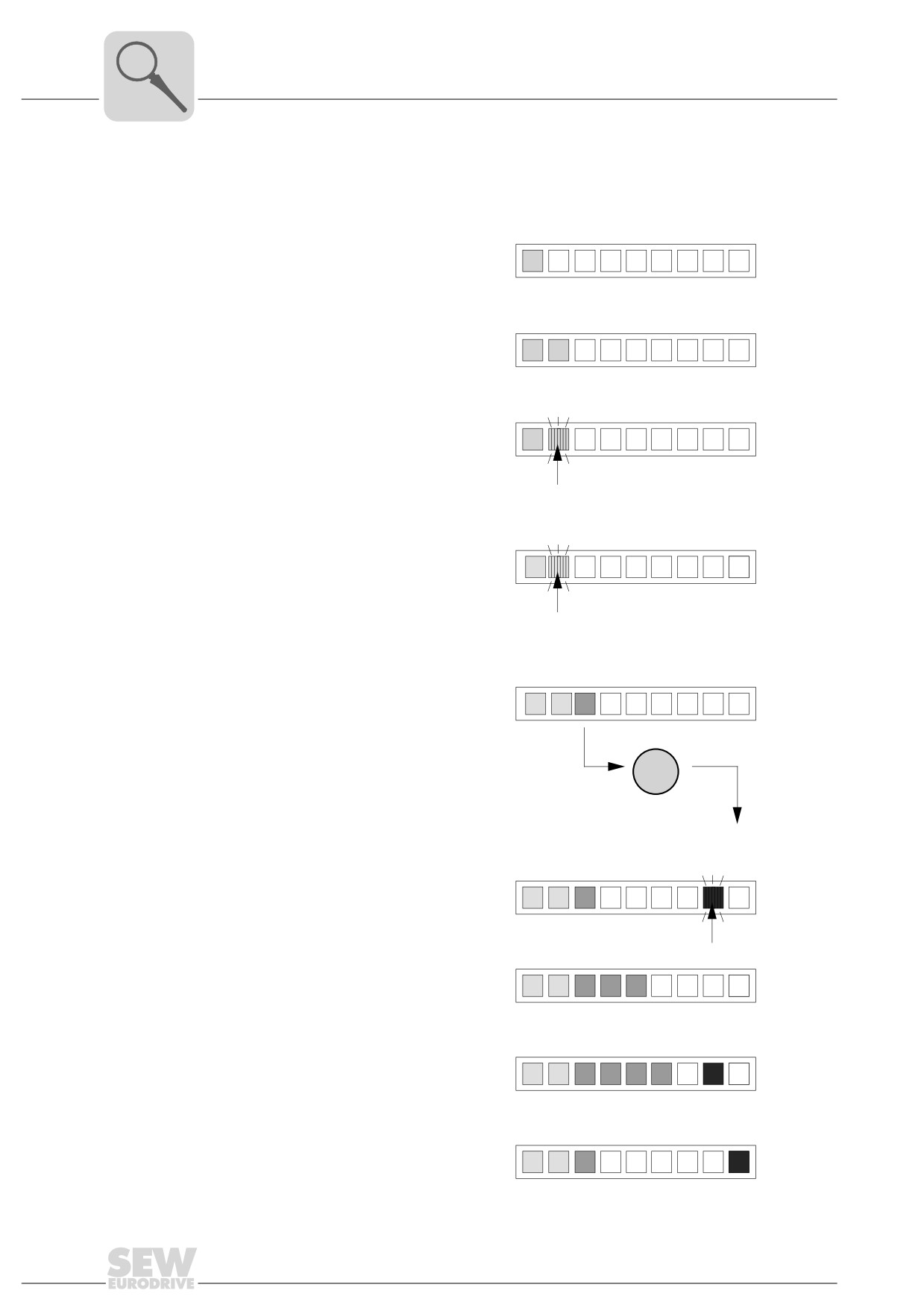

Интерпретация сигналов СД-индикаторов
O.K.
CHECK
REACT
Питание подается
O.K.
CHECK
REACT
Датчик готов к работе
O.K.
CHECK
REACT
Режим обучения
Мигает (1 с = ВКЛ, 1 с = ВЫКЛ)
O.K.
CHECK
REACT
Передача данных БПФ (на ПК)
Мигает (1 с = ВКЛ, 0,1 с = ВЫКЛ)
Объект превысил предельное
значение для желтого сигнала
Короткое нажатие
Предупреждающий
сигнал
Диагностика
NEXT
O.K.
CHECK
REACT
Мигает
O.K.
CHECK
REACT
Текущая степень повреждений
O.K.
CHECK
REACT
Объект превысил предельное
значение для красного сигнала
O.K.
CHECK REACT
Уровень превысил предельное
значение для красного сигнала
58333ARU
64
Функции прибора
7
Строка данных
7.10
Строка данных
После каждого измерения диагностический прибор DUV10A выводит строку
данных через порт RS-232.
Для отображения характеристики эти данные можно использовать отдельно.
7.10.1
Таблица структуры строки данных
Позиция
Переменная
Определяемый элемент
1
Px
Макс. пик
2
Pn
Мин. пик
3
Mw
Среднее значение
4
EMw
Среднее значение
5
A1
Объект диагностики 1
6
A2
Объект диагностики 2
7
-
-
8
-
-
9
A5
Объект диагностики 5
10
E1
Объект диагностики 1
11
E2
Объект диагностики 2
12
-
-
13
-
-
14
E5
Объект диагностики 5
15
M
Число усреднений
16
N
Частота вращения
17
T1
Значение обучения (объект диагностики 1)
18
T2
Значение обучения (объект диагностики 2)
19
-
-
20
-
-
21
T5
Значение обучения (объект диагностики 5)
22
ET1
Значение обучения (объект диагностики 1)
23
ET2
Значение обучения (объект диагностики 2)
26
ET5
Значение обучения (объект диагностики 5)
27
K1
Весовой коэффициент (объект диагностики 1)
28
K2
Весовой коэффициент (объект диагностики 2)
29
-
-
30
-
-
31
K5
Весовой коэффициент (объект диагностики 5)
32
D
Пустой элемент
33
D
Пустой элемент
34
KT1
Весовой коэффициент (значение обучения для объекта диагностики 1)
35
KT2
Весовой коэффициент (значение обучения для объекта диагностики 2)
36
-
-
37
-
-
38
KT5
Весовой коэффициент (значение обучения для объекта диагностики 5)
39
NT
Скоростная характеристика
65
Функции прибора
7
Строка данных
7.10.2
Преобразование строки данных
Частота вращения
= N × 1,5 об/мин
Макс. пик
= Px × 1,99 мg
Мин. пик
= Pn × 1,99 мg
Среднее значение
= ((Mw × (2^EMw)) / 15500) × 1,407 мg
Число усреднений
= M + 1
Скоростная характеристика:
NT = 1 → постоянная
NT = 2 → переменная (счетчик импульсов)
NT = 3 → переменная (токовая петля)
Сумма подобъектов
Объект диагностики
Без взвешивания
Со взвешиванием
1
(A1 × 2^E1) / (8,625 × (M + 1)) мg
Сумма подобъектов × (K1 / 65535) мg
2
(A2 × 2^E1) / (8,625 × (M + 1)) мg
Сумма подобъектов × (K2 / 65535) мg
3
-
-
4
-
-
5
(A2 × 2^E1) / (8,625 × (M + 1)) мg
Сумма подобъектов × (K5 / 65535) мg
Значение обучения
Объект диагностики
Без взвешивания
Со взвешиванием
1
(T1 × 2^[ET1 - 5]) / 8,625 мg
Значение обучения × (KT1 / 65535) мg
2
(T2 × 2^[ET2 - 5]) / 8,625 мg
Значение обучения × (KT2 / 65535) мg
3
-
-
4
-
-
5
(T5 × 2^[ET5 - 5]) / 8,625 мg
Значение обучения × (KT5 / 65535) мg
Весовые коэффициенты (K1 - K5; KSchw; KSt; KT1 - KT5) интерпретируются
как целые числа без знака (0 - 65535).
66
Функции прибора
7
Строка данных
Пример
Для наглядности отправляемые и принимаемые символы в следующем примере
представлены в кодировке ASCII. Не отображаемые символы показаны
в фигурных скобках как шестнадцатеричные числа h.
‚StartP{00h}Zÿ³wA{00h}{05h}{00h}Q{00h}/...{00h}{00h}{00h}{00h}{00h}{00
h}...{00h}{00h}{00h}{00h}{02h}T{00h}{09h}{00h}{09h}...{00h}{00h}{00h}{
05h}{00h}{05h}...{00h}{02h}ò¹ÿÿ...{00h}{00h}ÿÿÿÿê{0Dh}ÿÿ...{00h}{01h}{
00h}{01h}StopPe"
16-битное число
Переменная
Значение
Формула
Результат
{00h} Z
Px
90
90 × 1,990049751
179,10 мg
ÿ ³
Pn
-9
-9 × 1,990049751
-17,91 мg
w A
Mw
30529
-
-
{00h} {05h}
EMw
5
((30529 (2^5)) / 15500 1,406965173957
88,68 мg
{00h} Q
A1
81
-
-
{00h} /
A2
47
-
-
{00h} {00h}
A5
0
-
-
{00h} {00h}
E1
0
(81 × 2^0) / (8,625 × 1)
9,39 мg
{00h} {00h}
E2
0
(47 × 2^0) / (8,625 × 1)
5,45 мg
{00h} {00h}
E5
0
(0 × 2^0) / (8,625 × 1)
0 мg
{00h} {00h}
M
0
0 + 1
1
{02h} T
N
596
596 × 1,5
894 об/мин
{00h} {09h}
T1
9
-
-
{00h} {09h}
T2
9
-
-
{00h} {00h}
T5
0
-
-
{00h} {05h}
ET1
5
(9 × 2^(5 - 5)) / 8,625
1,04 мg
{00h} {05h}
ET2
5
(9 × 2^(5 - 5)) / 8,625
1,04 мg
{00h} {02h}
ET5
2
(9 × 2^(2 - 5)) / 8,625
0, мg
ò ¹
K1
62137
(81 × 2^0) / 8,625 × (62137 / 65535)
8,90 мg
ÿ ÿ
K2
65535
(47 × 2^0) / 8,625 × (62137 / 65535)
5,45 мg
{00h} {00h}
K5
0
(0 × 2^0) / 8,625 × (0 / 65535)
0 мg
ÿ ÿ
D
65535
-
-
ÿ ÿ
D
65535
-
-
ê {0Dh}
KT1
59917
(9 × 2^(5 - 5)) / 8,625 × (59917 / 65535)
0,95 мg
ÿ ÿ
KT2
65535
(9 × 2^(5 - 5)) / 8,625 × (65535 / 65535)
8,90 мg
{00h} {01h}
KT5
1
(9 × 2^(2 - 5)) / 8,625 × (1 / 65535)
0 мg
{00h} {01h}
NT
1
-
постоянная
67
kVA
n
Технические данные
8
f
Общие технические данные
i
P
Hz
8
Технические данные
8.1
Общие технические данные
Технические данные
Значение
Диапазон измерения
± 20 g
Частотный диапазон
0,125...500 Гц
Частотное разрешение спектра
0,125 Гц
Метод диагностики
БПФ сигнала, БПФ огибающей, трендовый анализ
Минимальное время измерения
8,0 с
Диапазон частоты вращения
12...3500 об/мин
Рабочее напряжение
10...32 В
Потребляемый ток при 24 В=
100 мА
Класс защиты
III
Стандарт ЭМС
IEC 1000-4-2/3/4/6
Перегрузочная способность
100 g
Температурный диапазон
-30...+60 °C
Степень защиты
IP67
Материал корпуса
•
Цинковый сплав, литье
•
Покрытие на основе эпоксидного лака
•
Мембранная клавиатура на полиэфирной пленке
Электрический разъем для питания
Штекерный разъем M12
и коммутирующих выходов
Электрический разъем для обмена
Штекерный разъем M8
данными через RS-232
68
kVA
n
Технические данные
f
8
Габаритный чертеж
i
P
Hz

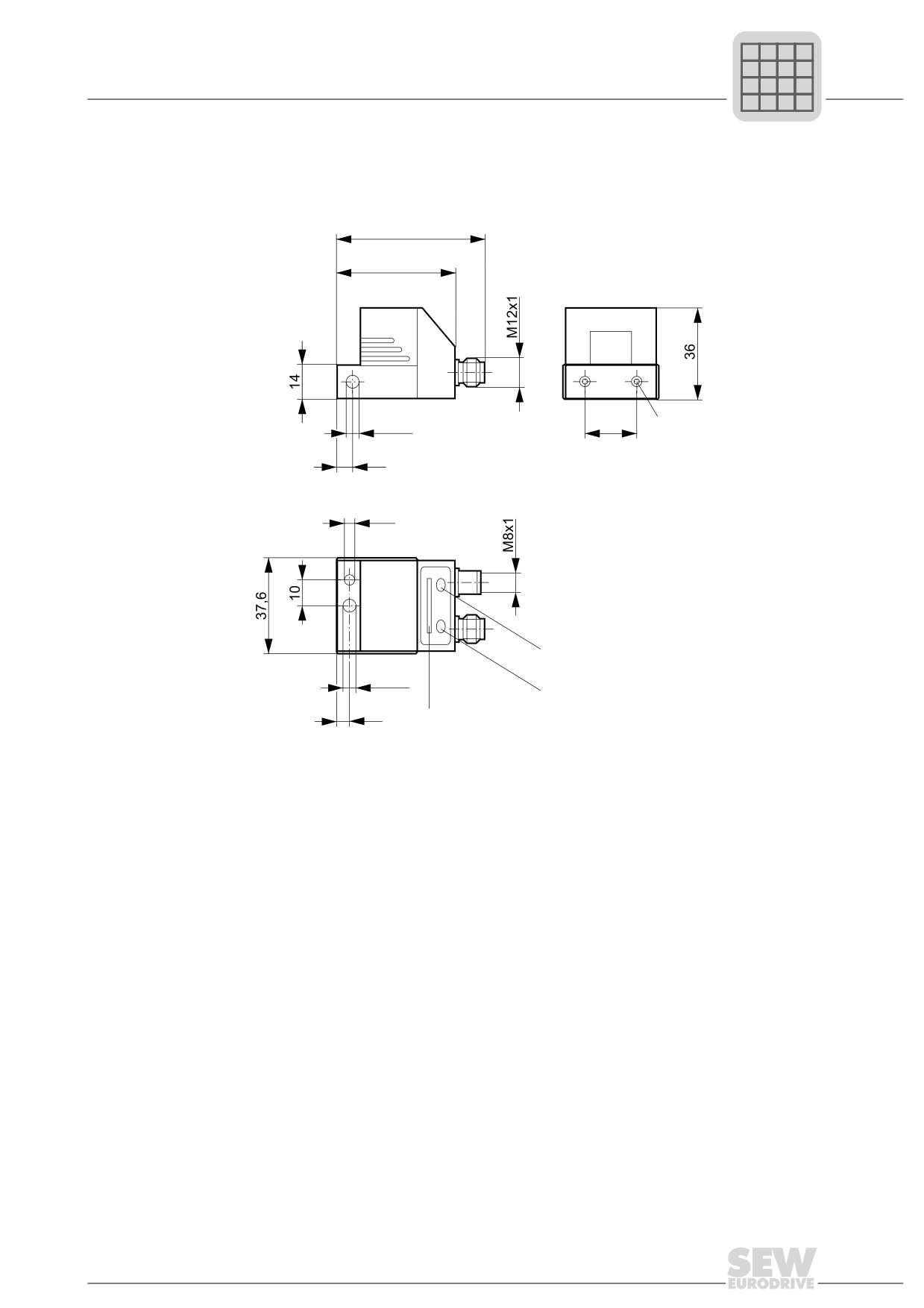

8.2
Габаритный чертеж
58,2
46,4
∅5,3
20
M5
6
∅4
[1]
∅5,3
[1]
5
[2]
58351AXX
[1] Клавиши программирования
[2] СД-индикаторы
69
Приложение
9
Глоссарий
9
Приложение
9.1
Глоссарий
Термин
Пояснение
Спектральная линия
Рассчитанный частотный спектр состоит из дискретных линий, так называемых спектральных линий.
Диагностический прибор DUV10A имеет стандартное частотное разрешение 0,125 Гц в спектре.
То есть, расстояние между спектральными линиями составляет 0,125 Гц.
Net Mode 1
Протокол интерфейса Com: 57600 бод, 8 бит данных, 1 стартовый бит, 1 стоповый бит, без проверки
четности.
Принимаемая строка данных ограничена начальным и конечным элементами (StartP и StopPe).
Строка данных делится на 39 целых чисел (16-битных со знаком).
Каждое целое число передает значение параметра или результат измерения. С помощью формул
и констант, приведенных после таблицы структуры строки данных, по значениям параметров и резуль-
татам измерений можно рассчитать ожидаемые значения.
70
Приложение
9

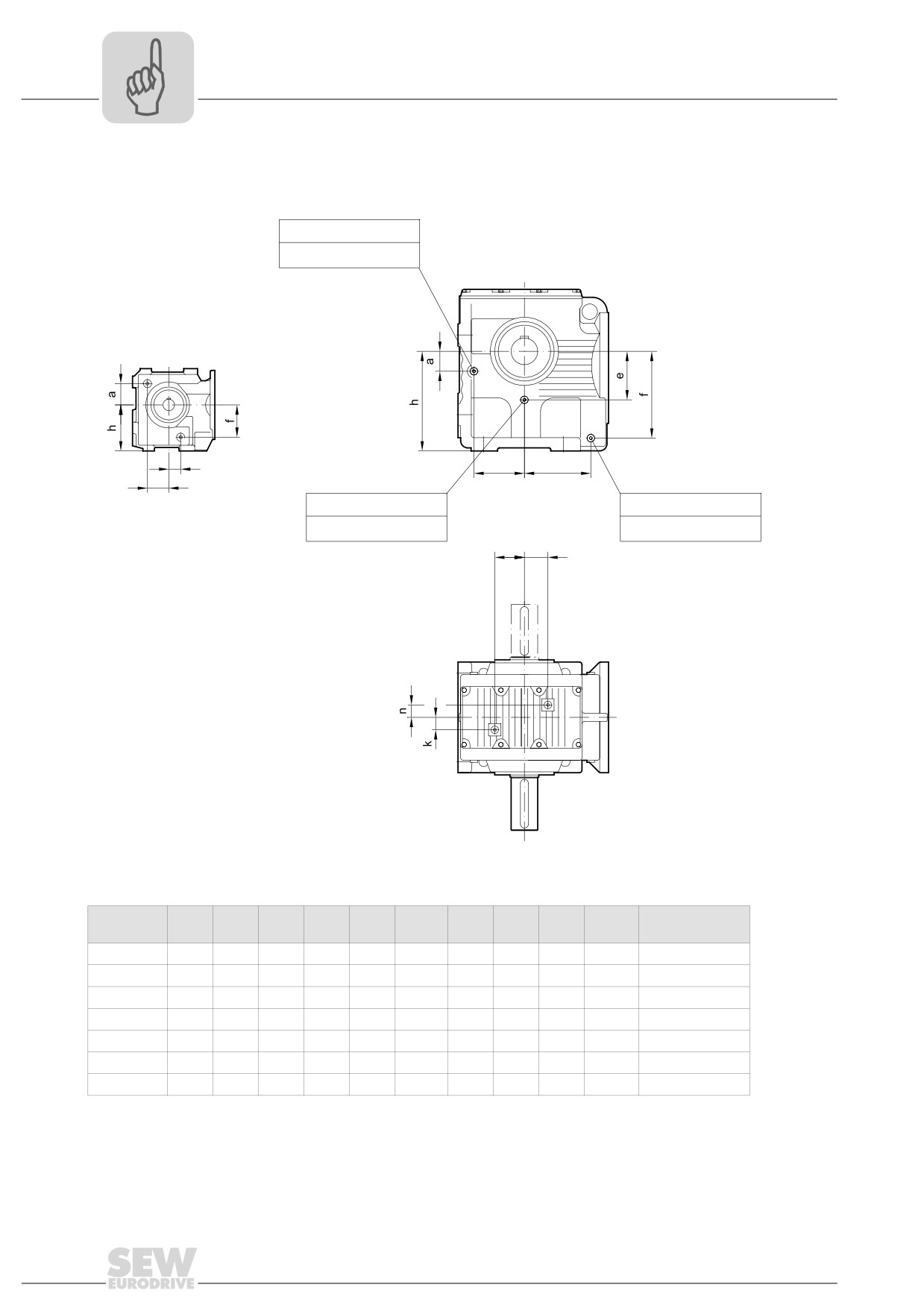

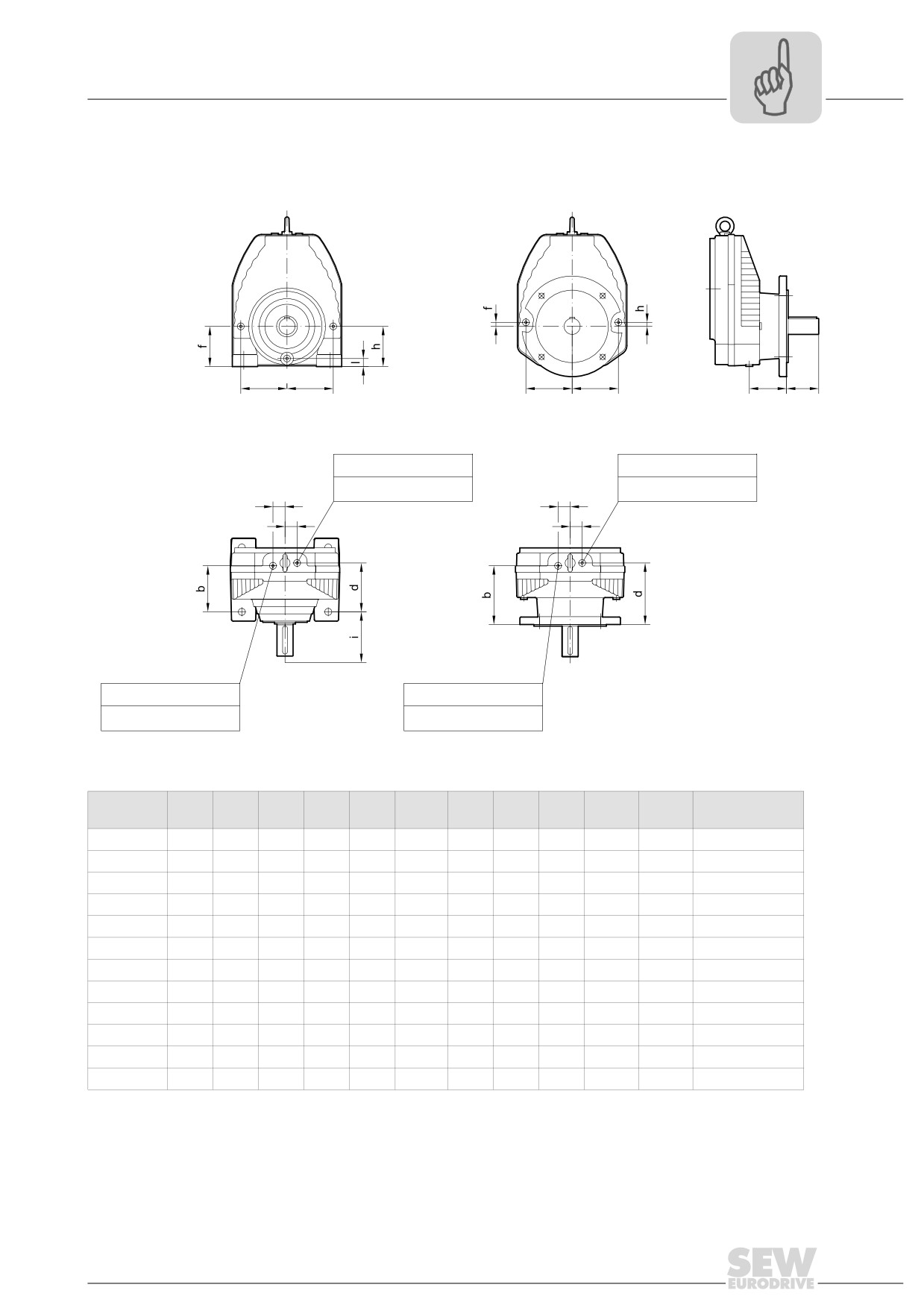

Чертежи приводов с установочными размерами
9.2
Чертежи приводов с установочными размерами

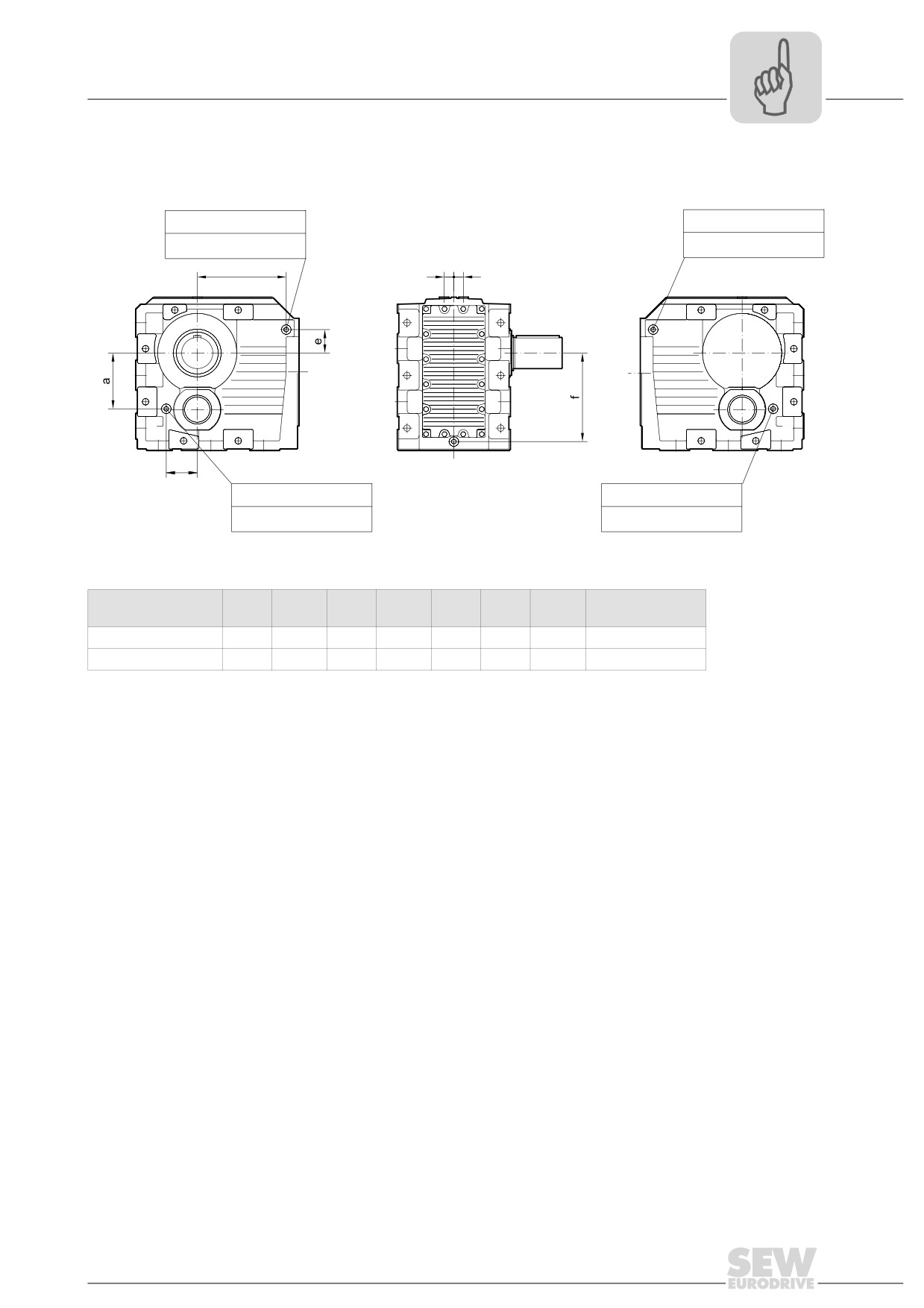

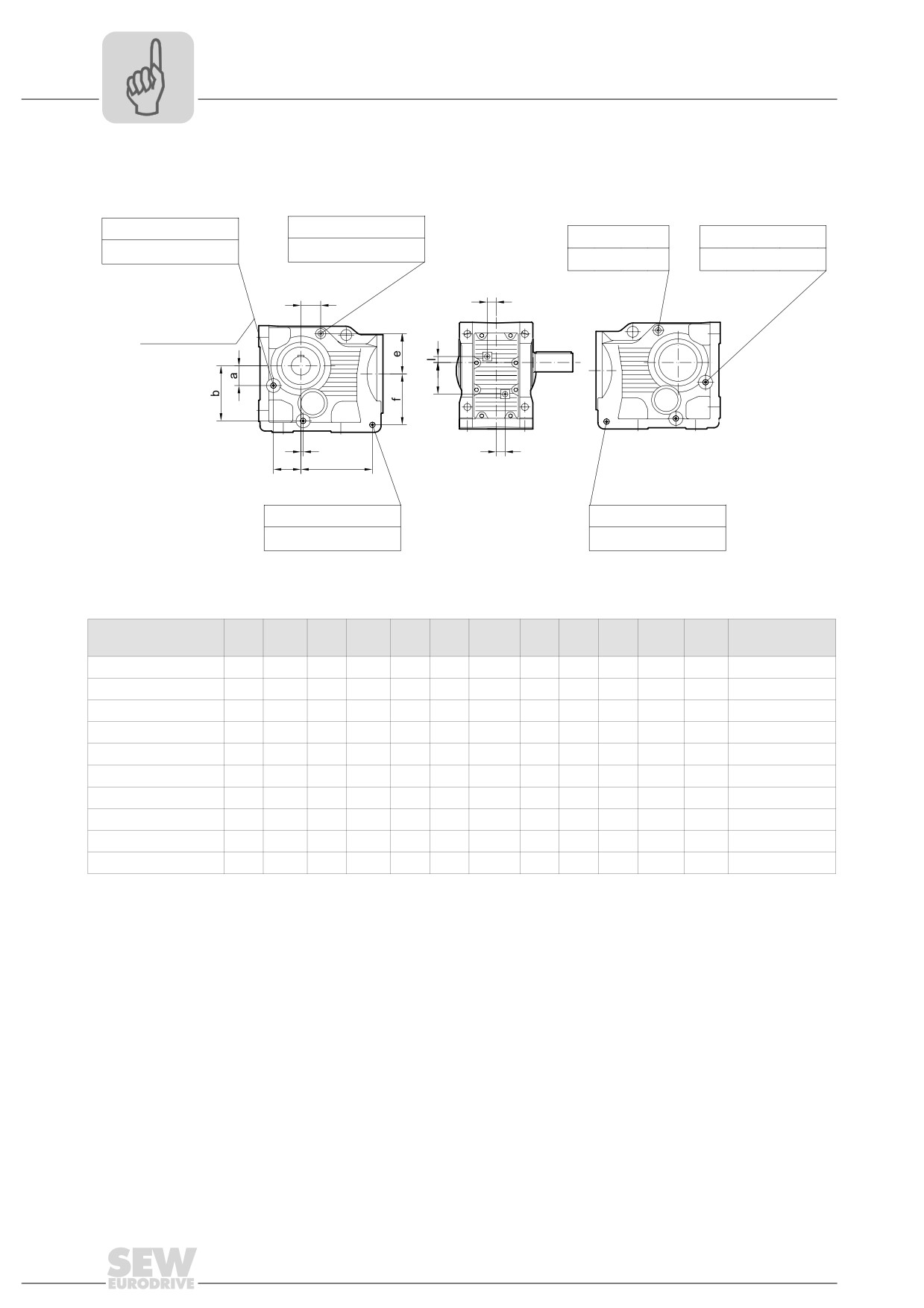

9.2.1 Расположение монтажных отверстий на редукторах F, FA 27 ... FA 157
DUV10A
M1,M2,M3,M4,M5,M6
DUV10A
DUV10A
M1,M3,M4,M5,M6
M1,M3,M4,M5,M6
a
b
F37-157
F27
g
l
h
c
c
k
f
DUV10A
DUV10A
M1,M2,M4,M5
M1,M2,M3,M4,M6
58580AXX
Тип
a
b
c
d
e
f
g
h
i
k
l
m
Резьбовое
отверстие
F / FF / FA / FAF 27
-
-
57
25
-
-
-
-
-
-
-
M10 x 1
F / FF / FA / FAF 37
20
20
60
61
6
66
25
63
6
66
66
61
M10 x 1
F / FF / FA / FAF 47
22
20
61
43
20
70
39,5
74
20
70
70
70
M10 x 1
F / FF / FA / FAF 57
25
25
70
93
30
78,5
29
95
30
78,5
78,5
80
M10 x 1
F / FF / FA / FAF 67
26
30
78
106
32
83
40
100
32
83
83
90
M10 x 1
F / FF / FA / FAF 77
30
40
92,5
136
30
100
43,5
122
35
110
110
106,5
M12 x 1,5
F / FF / FA / FAF 87
36
45
120
170
60
115
40
130,5
60
136
139
148
M12 x 1,5
F / FF / FA / FAF 97
45
45
135
175
65
150
63
155
70
160
165
170
M22 x 1,5
F / FF / FA / FAF 107
45
60
155
215
60
165
55
165
55
188
188
195
M22 x 1,5
F / FF / FA / FAF 127
50
70
190
235
60
195
75
202
60
210
210
230
M33 x 2
F / FF / FA / FAF 157
60
110
215
290
75
265
65
257
75
265
265
250
M42 x 2
71
Приложение
9
Чертежи приводов с установочными размерами

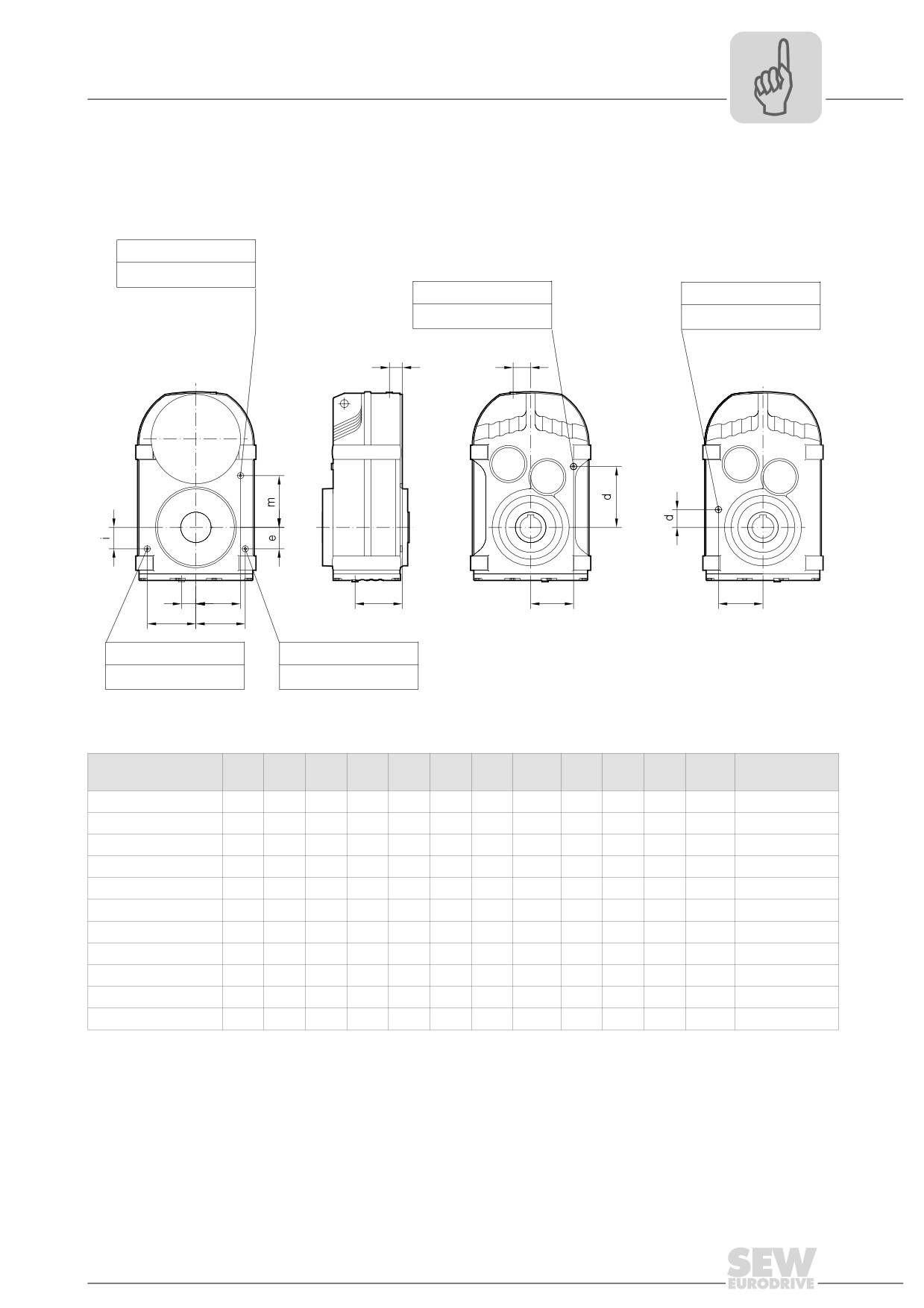

9.2.2 Расположение монтажных отверстий на редукторах K, KA 37 ... K 157
DUV10A
DUV10A
DUV10A
DUV10A
M1,M3,M4,M5,M6
M2,M3,M4,M5
M2,M3,M4,M6
M1,M3,M4,M5,M6
K37-157
KH/KA/KV47B-107B
k
c
KA/KF/KAF/KAZ/KHF/
KHZ127-157
KH127-157
h
n
i
g
DUV10A
DUV10A
M1,M2,M4,M5,M6
M1,M2,M4,M5,M6
58581AXX
Тип
a
b
c
e
f
g
h
i
k
l
m
n
Резьбовое
отверстие
K / KF / KA / KAF 37
35
80
48
46
84
117
5
37
15
-46
46
15
M10 x 1
K / KF / KA / KAF 47
42
-
42
55
95
139
-
42
18,5
-47
47
18,5
M10 x 1
K / KF / KA / KAF 57
38
111
49
65
115
145
5
51
23,5
-21
56
15
M10 x 1
K / KF / KA / KAF 67
41
117
56
66
122
152
4
62
22
-20
69
22
M10 x 1
K / KF / KA / KAF 77
50
156
50
84
158
171
2
74
23,5
9
86
23,5
M12 x 1,5
K / KF / KA / KAF 87
63
178,5
62
102,5
188
224
7
90
23,5
17
103
23,5
M12 x 1,5
K / KF / KA / KAF 97
116
225
85
116
235
238
5
114
47
12
123
47
M22 x 1,5
K / KF / KA / KAF 107
123
268
85
153
285
290
10
146
46,5
38
157
46,5
M22 x 1,5
K / KF / KA / KAF 127
144
319
105
172
332
335
-15
164
61
40
178
61
M33 x 2
K / KF / KA / KAF 157
207
380
123
192
400
368
-7
200
50
44
214
50
M42 x 2
72
Приложение
9
Чертежи приводов с установочными размерами
9.2.3 Расположение монтажных отверстий на редукторах K, KH 167 и KH 187
DUV10A
DUV10A
M1,M2,M3,M4,M5,M6
M1,M2,M3,M4,M5,M6
c
k
n
b
DUV10A
DUV10A
M1,M2,M3,M4,M5
M1,M2,M3,M4,M6
58579AXX
Тип
a
b
c
e
f
k
n
Резьбовое
отверстие
K / KH 167
286
159
456
120
454
50
50
M42 x 2
K / KH 187
345
180
527,5
135
550
65
65
M42 x 2
73
Приложение
9
Чертежи приводов с установочными размерами

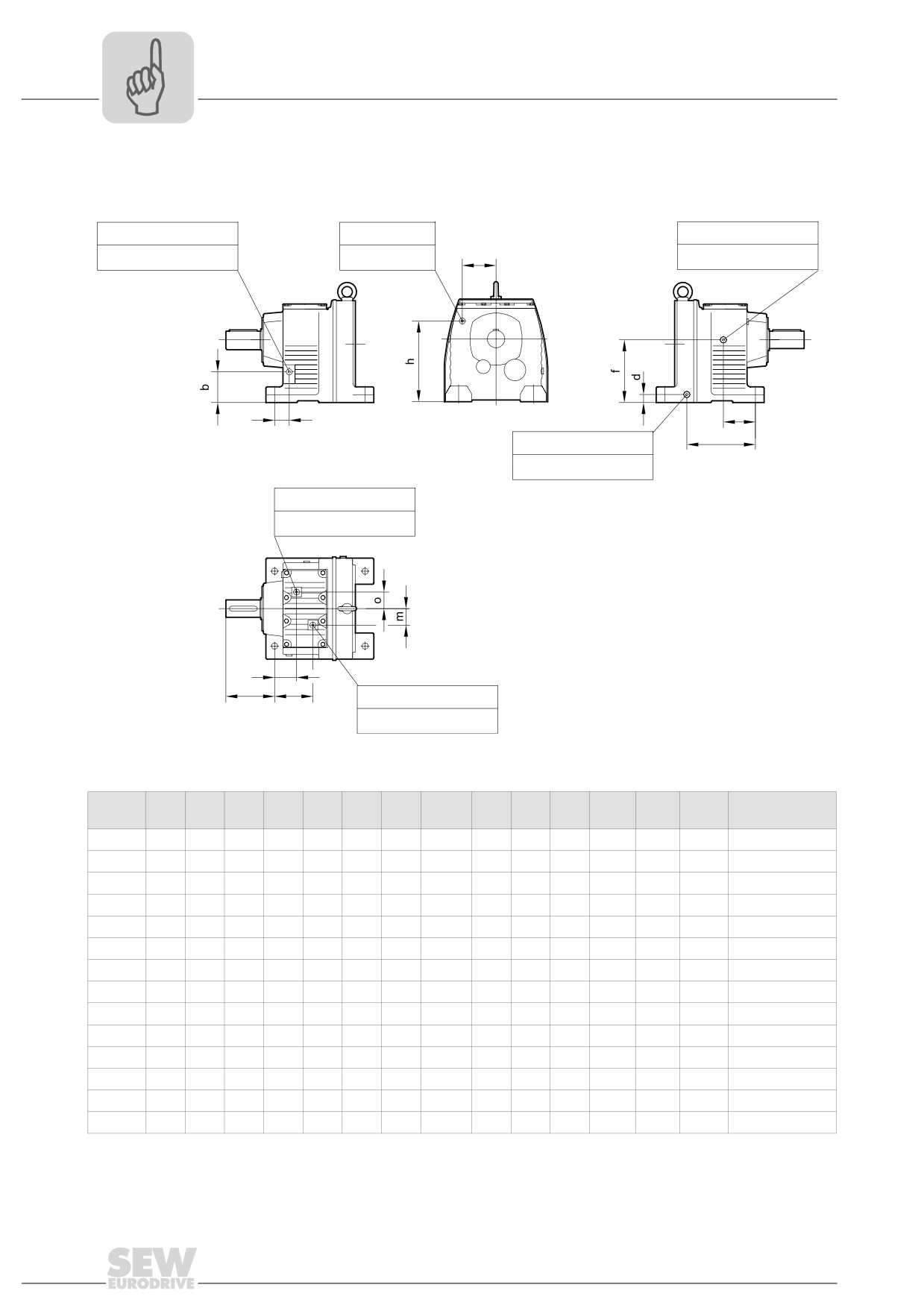

9.2.4 Расположение монтажных отверстий на редукторах R 07 ... R 167
R37 - R167
DUV10A
DUV10A
DUV10A
M1,M2,M3,M4,M5
M3,M4,M5,M6
g
M1,M2,M3,M4,M5,M6
a
e
c
DUV10A
M1,M2,M4,M5,M6
DUV10A
M1,M2,M3,M4,M5,M6
k
i
n
DUV10A
M1,M2,M3,M4,M5,M6
58578AXX
Тип
a
b
c
d
e
f
g
h
i
k
m
n
o
p
Резьбовое
отверстие
R 07
-
-
-
-
-
-
-
-
48
-
-
87,5
-
-16,6
M10 x 1
R 17
-
-
-
-
-
-
40
101
58
-
-
111
-
19
M10 x 1
R 27
-
-
-
-
-
-
40
116
75
-
-
-
-
-
M10 x 1
R 37
27
44
102
14
48
90
54
111
75
48
30
48
16
-
M10 x 1
R 47
30
65
117
15
55,5
115
58
142
90
37
23,5
67
-23,5
-
M10 x 1
R 57
31,5
63
128
18
57,5
115
66
144,5
100
44
27
81
-27
-
M10 x 1
R 67
39
70
150
18,5
80
130
72
165
100
45,5
-
-
0
-
M10 x 1
R 77
37
66
156
19
72,5
140
81
182
115
52,5
37,5
96,5
11,5
-
M12 x 1,5
R 87
42
88
197
23
92
182
97
232
140
63
47,5
110
47,5
-
M12 x 1,5
R 97
65
130
240
30
115
225
115
294
160
76,5
60
132,5
60
-
M22 x 1,5
R 107
70
133
265
32
128
250
130
330
185
91
65
141
40
-
M22 x 1,5
R 137
84
155
321
38
157
315
150
422
220
105
54
176
72
-
M22 x 1,5
R 147
97
175
383
46
179
355
185
470
260
125
70
205
75
-
M33 x 2
R 167
125
206
462
53
210
425
205
560
270
150
90
240
90
-
M42 x 2
74
Приложение
9
Чертежи приводов с установочными размерами
9.2.5 Расположение монтажных отверстий на редукторах RX 57 ... RX 107
e
g
e
g
k
i
DUV10A
DUV10A
M1,M2,M3,M4,M5,M6
M1,M2,M3,M4,M5,M6
a
a
c
c
DUV10A
DUV10A
M2,M3,M4,M5,M6
M2,M3,M4,M5,M6
58582AXX
Тип
a
b
c
d
e
f
g
h
i
k
l
Резьбовое
отверстие
RX 57
12,5
83
12,5
88
65
63,5
65
63,5
56
-
17
M10 x 1
RXF 57
12,5
99
12,5
104
65
0,5
65
0,5
40
61,5
-
M10 x 1
RX 67
15
90
15
96,5
72
80,5
72
80,5
75
-
24
M10 x 1
RXF 67
15
115
15
121,5
72
0,5
72
0,5
50
70
-
M10 x 1
RX 77
30
99
30
107,5
89
92
89
92
85
-
21
M12 x 1,5
RXF 77
30
124
30
132,5
89
2
89
2
60
74
-
M12 x 1,5
RX 87
30
114,5
30
121,5
115
100,5
115
100,5
110
-
20
M12 x 1,5
RXF 87
30
144,5
30
151,5
115
0,5
115
0,5
80
91
-
M12 x 1,5
RX 97
40
120
40
138
138
114
138
114
140
-
26
M22 x 1,5
RXF 97
40
160
40
178
138
2
138
2
100
103
-
M22 x 1,5
RX 107
40
144
40
166
157
138
157
138
152
-
33
M22 x 1,5
RXF 107
40
176
40
198
157
-2
157
-2
120
112
-
M22 x 1,5
75
Приложение
9
Чертежи приводов с установочными размерами
9.2.6 Расположение монтажных отверстий на редукторах S 37 ... S 97
S37
S47 - S97
DUV10A
M1,M3,M4,M5,M6
g
i
g
i
DUV10A
DUV10A
M1,M2,M3,M4,M5,M6
M1,M2,M3,M4,M5,M6
m l
58577AXX
Тип
a
e
f
g
h
i
k
l
m
n
Резьбовое
отверстие
S 37
37
-
58
16,5
80
37
-
-
-
-
M10 x 1
S 47
16
48
83
75
100
53
15
-
26
15
M10 x 1
S 57
23
60
96
85
112
57
18,5
-
25
18,5
M10 x 1
S 67
30
74
120
105
140
84
22
4
45
22
M10 x 1
S 77
40
90
158
127
180
90
23,5
42
53
23,5
M12 x 1,5
S 87
45
109,5
196
150
225
114
28
53
67
28
M12 x 1,5
S 97
66
136
245
198
280
140
45
67
68
45
M12 x 1,5
76
Приложение
9
Чертежи приводов с установочными размерами

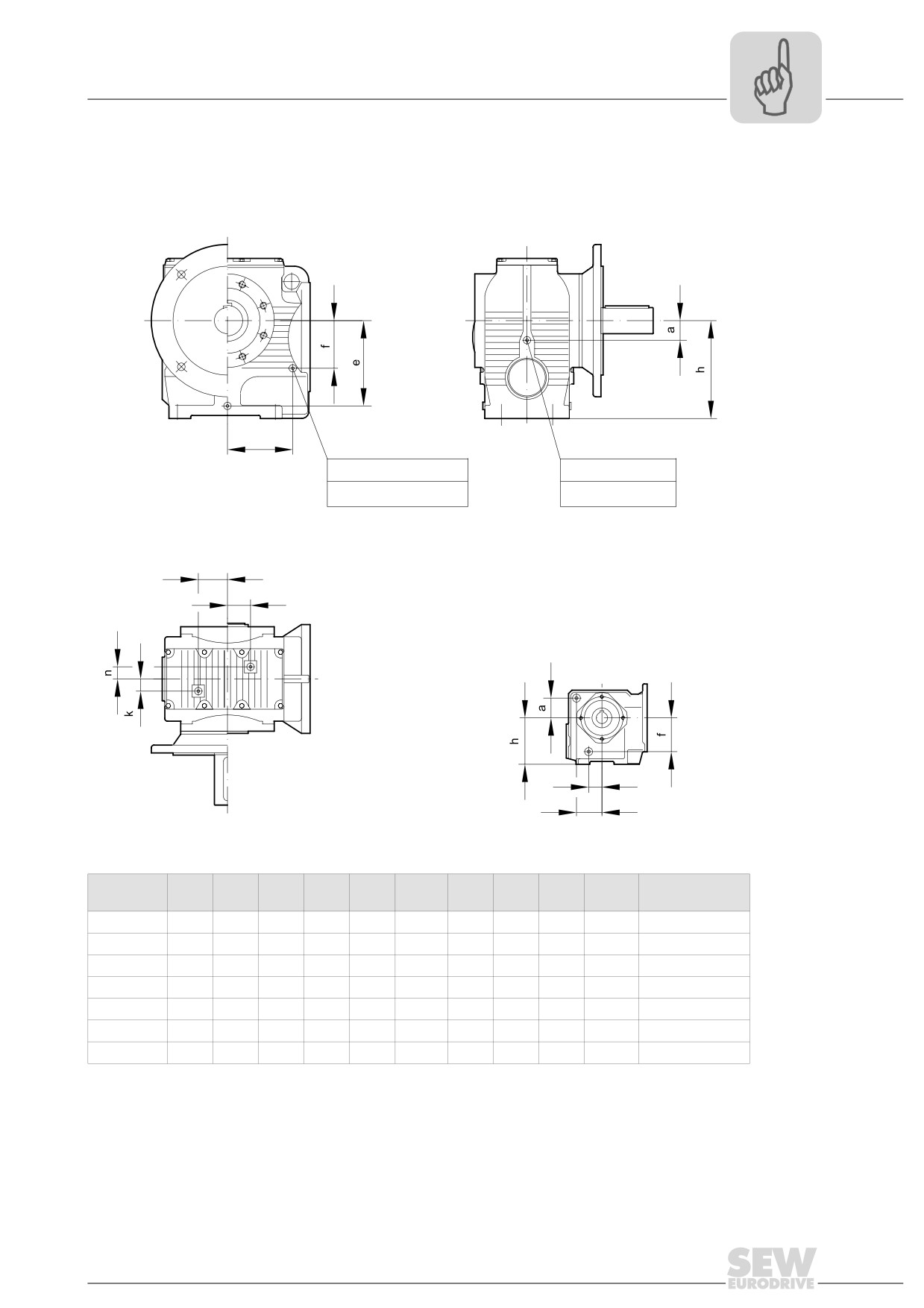

9.2.7 Расположение монтажных отверстий на редукторах SA, SF 37 ... SF 97
SF47-97
SA47-97
g
DUV10A
DUV10A
M1,M2,M3,M4,M5,M6
M1,M3,M4,M5,M6
m
SF/SA37
l
g
i
58576AXX
Тип
a
e
f
g
h
i
k
l
m
n
Резьбовое
отверстие
SF / SA 37
-
-
60
21,5
82
45
-
-
-
-
M10 x 1
SF / SA 47
16
83
48
75
100
-
15
-
26
15
M10 x 1
SF / SA 57
23
96
60
85
112
-
18,5
-
25
18,5
M10 x 1
SF / SA 67
30
120
74
105
140
-
22
4
45
22
M10 x 1
SF / SA 77
40
158
90
127
180
-
23,5
42
53
23,5
M12 x 1,5
SF / SA 87
45
196
109,5
150
225
-
28
53
67
28
M12 x 1,5
SF / SA 97
66
245
136
198
280
-
45
67
68
45
M22 x 1,5
77
Приложение
9
Чертежи приводов с установочными размерами

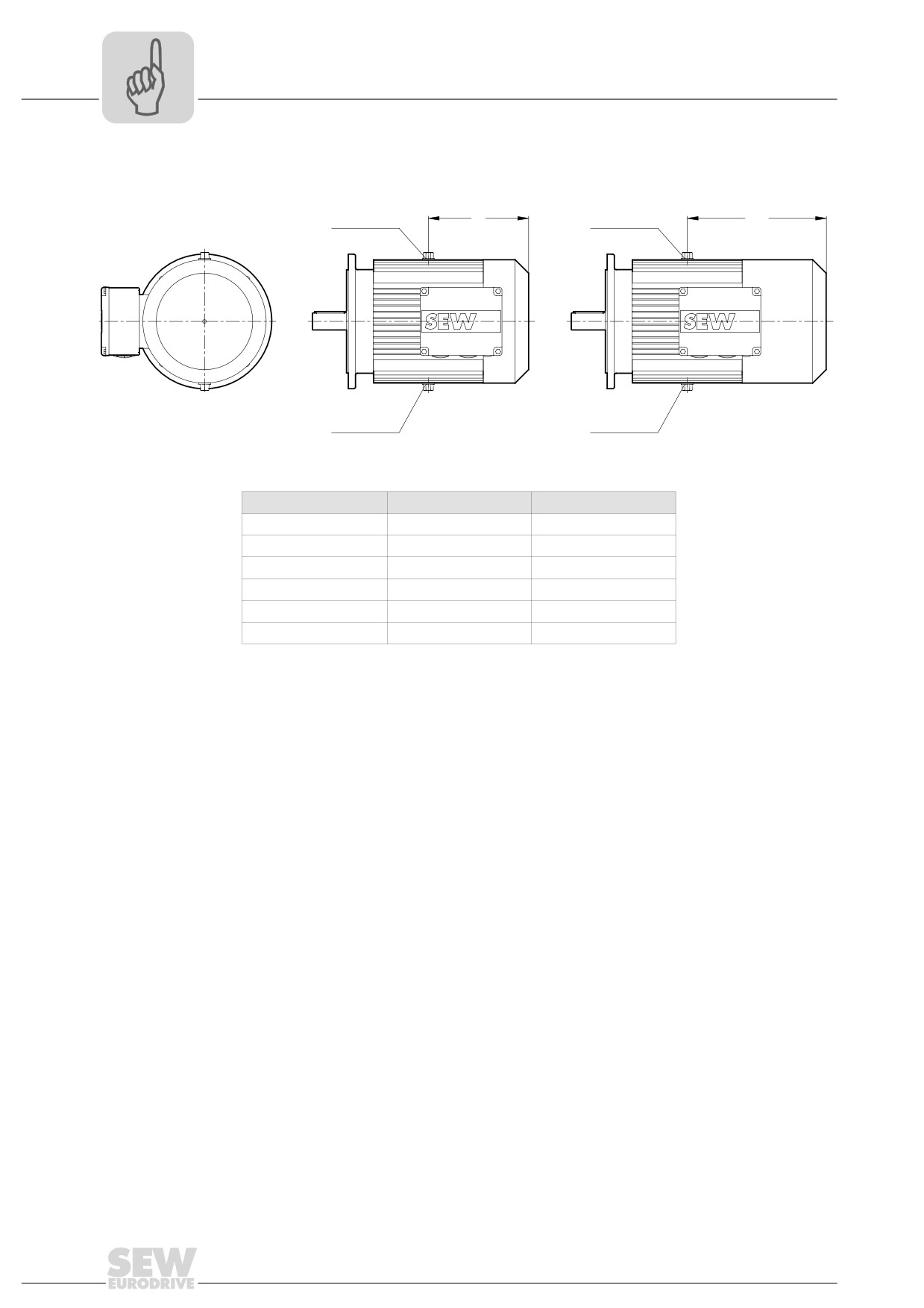

9.2.8 Расположение монтажных отверстий на двигателях переменного тока DV132M ... DV225
DUV10A
X
DUV10A
XB
DUV10A
DUV10A
58531AXX
Тип
X
XB
DV132M
123,5
335,5
DV132ML + DV160M
253,5
365,5
DV160L
278
434
DV180M + DV180L
314
470
DV200
342,5
497,5
DV225
383,5
538,5
78
Приложение
9
Чертежи приводов с установочными размерами

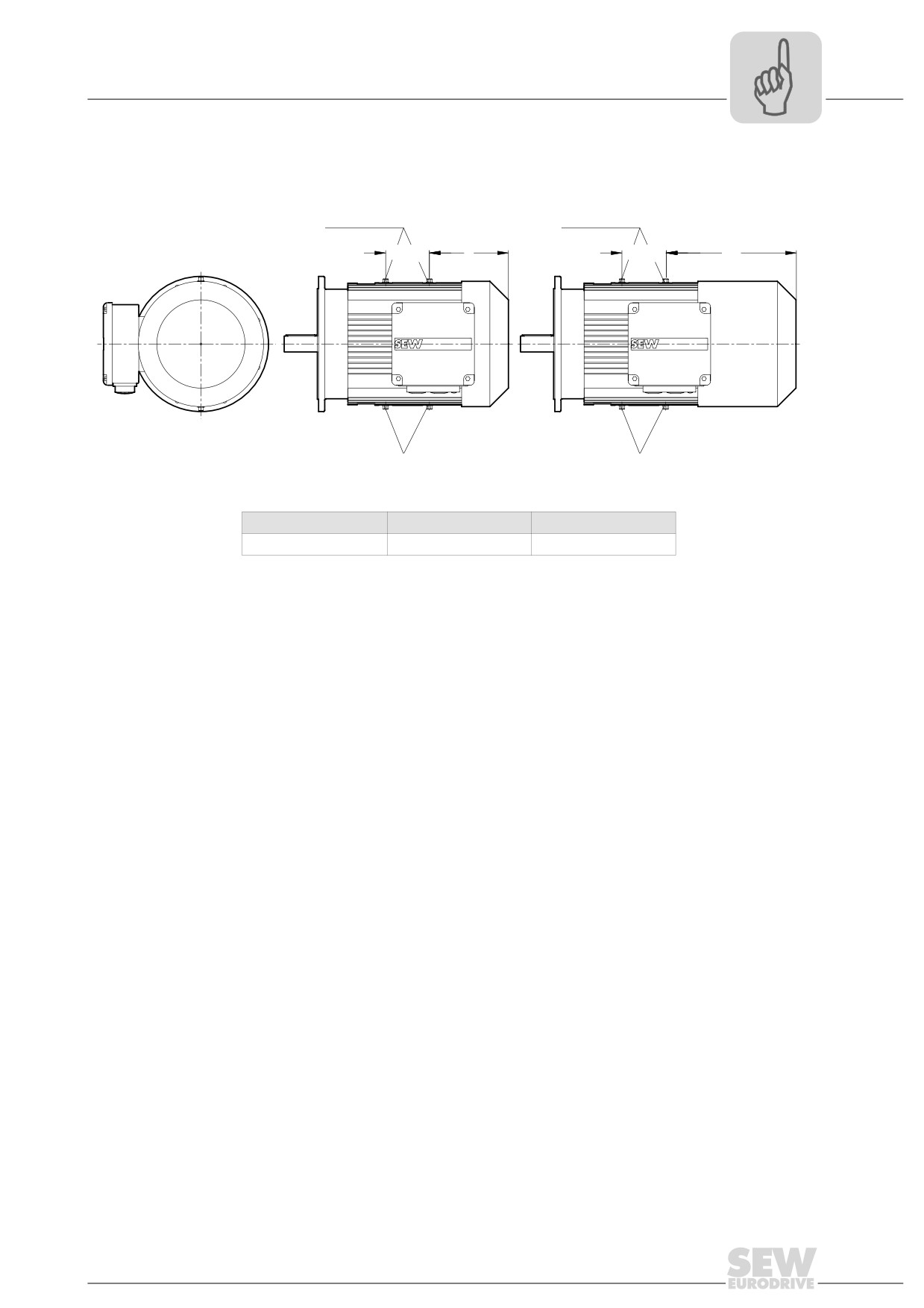

9.2.9 Расположение монтажных отверстий на двигателях переменного тока DV250M ... DV280S
DUV10A
DUV10A
178
X
178
XB
DUV10A
DUV10A
58532AXX
Тип
X
XB
DV250M + DV280S
321,5
506
79

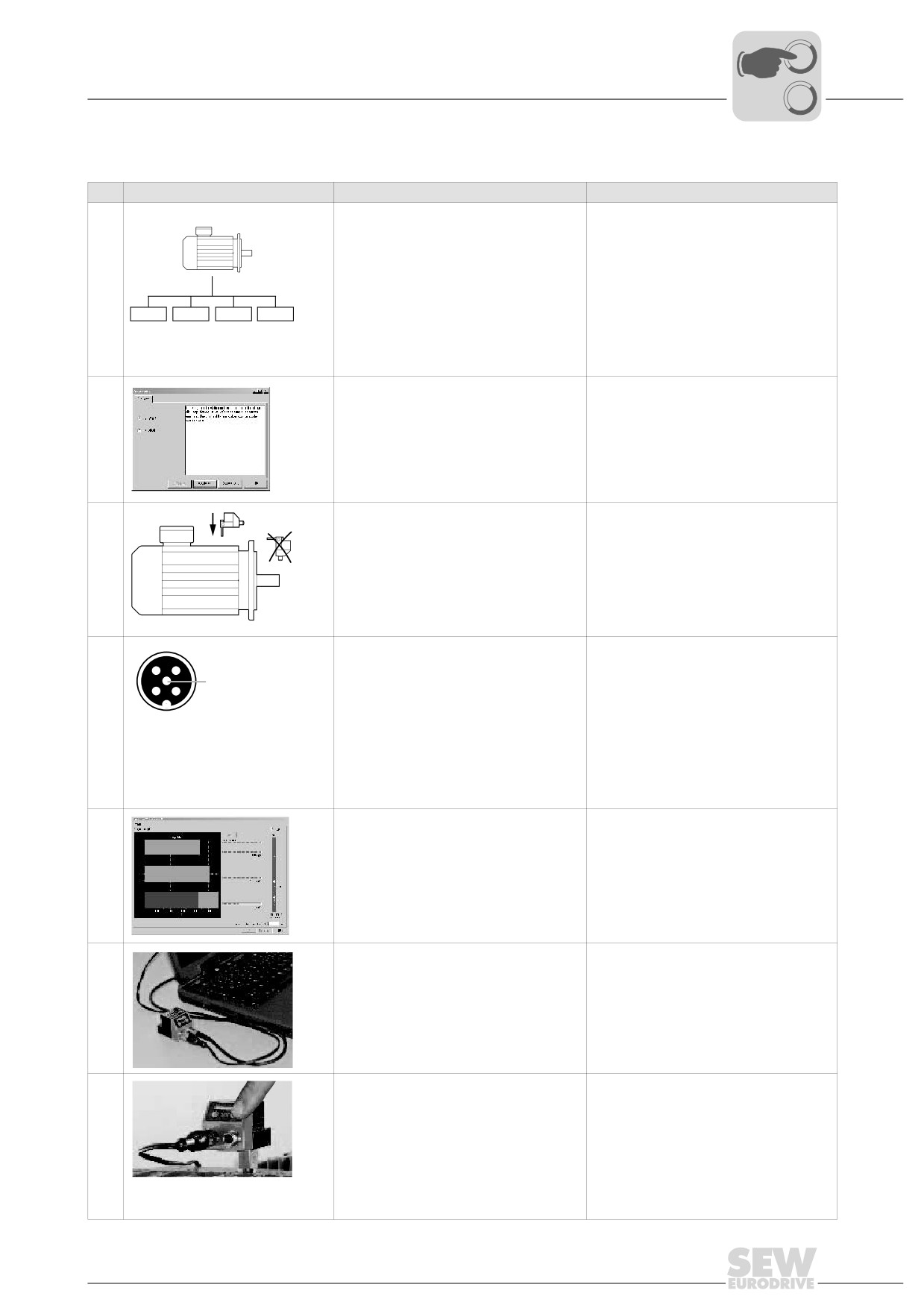

Быстрый ввод в эксплуатацию
I
0
Р оводс во
Быстрый ввод
в эксплуатацию
Шаг
Рисунок
Порядок действий
Важные примечания
1
Выбор варианта применения
• Что требуется контролировать?
•
Разделять подшипники качения нужно
• Исходя из структуры привода
только при различных частотах вибра-
составьте дерево неисправностей.
ции, в противном случае их можно
• Рабочая частота вращения -
объединить в один объект диагностики.
постоянная или переменная?
•
Если обусловленные нагрузкой отклоне-
Передний
Задний
Если переменная, то в какой форме
ния рабочей частоты вращения > 5 %,
подшипник
подшипник
Дисбаланс
Уровень
подаются данные текущей частоты
рекомендуется измерение частоты
вращения?
вращения на валу.
- Импульсный сигнал
- Токовая петля 0...20 мА
2
Открытие или создание файла
параметров
•
Правильно указывайте обозначение
• С помощью мастера настройки
(или изготовителя) подшипника.
укажите значения параметров
•
Учитывайте номинальную частоту
в программе DUV10A-S.
вращения (для многополюсных
двигателей учитывайте число пар
полюсов).
3
Монтаж
• Монтируйте диагностический прибор
•
Должна обеспечиваться механическая
DUV10A только на массивную стенку
передача колебаний.
корпуса.
•
Место установки должно быть пригод-
• Устанавливайте прибор перпендику-
ным для резьбового соединения.
лярно поверхности привода.
•
Момент затяжки резьбового соедине-
ния составляет 7 Нм.
4
Подключение
4
3
• Подключите питание и коммутирующие
•
Подключение прибора должен выпол-
5
выходы и при необходимости подго-
нять специалист-электрик.
товьте подачу сигнала частоты
•
Перед подключением прибора выклю-
1
2
вращения.
чите и обесточьте установку.
1: Питание +
•
Выходы прибора устойчивы к короткому
2: Коммутирующий выход 2, 100 мА
замыканию.
3: Питание -
4: Коммутирующий выход 1, 100 мА
5: Частота вращения (0...20 мА) или
импульсный вход
5
Проведение импульсного теста
•
Результат импульсного теста должен
• Проверьте интенсивность сигнала
быть > 5 мg/Н.
с помощью импульсного теста.
6
Запись параметров в память датчика
• Передайте все параметры в память
• В память датчика передаются только
датчика через порт RS-232.
полные наборы параметров.
7
Режим обучения
Условия для процесса обучения:
• Нажмите клавишу <Teach>, чтобы
• Отсутствие повреждений в приводе.
измерить исходный (базовый) уровень
• Номинальная мощность при номиналь-
вибрации подшипников качения.
ной частоте вращения (для приводов
• От этого базового уровня будет
с переменной скоростью учитывайте
исходить последующая диагностика.
заданную частоту вращения в режиме
обучения).
• Значения обучения можно ввести
и вручную.
