Плоттер / катер Mimaki CJV30-60, CJV30-100, CJV30-130, CJV30-160. Руководство по эксплуатации и ТО - часть 4

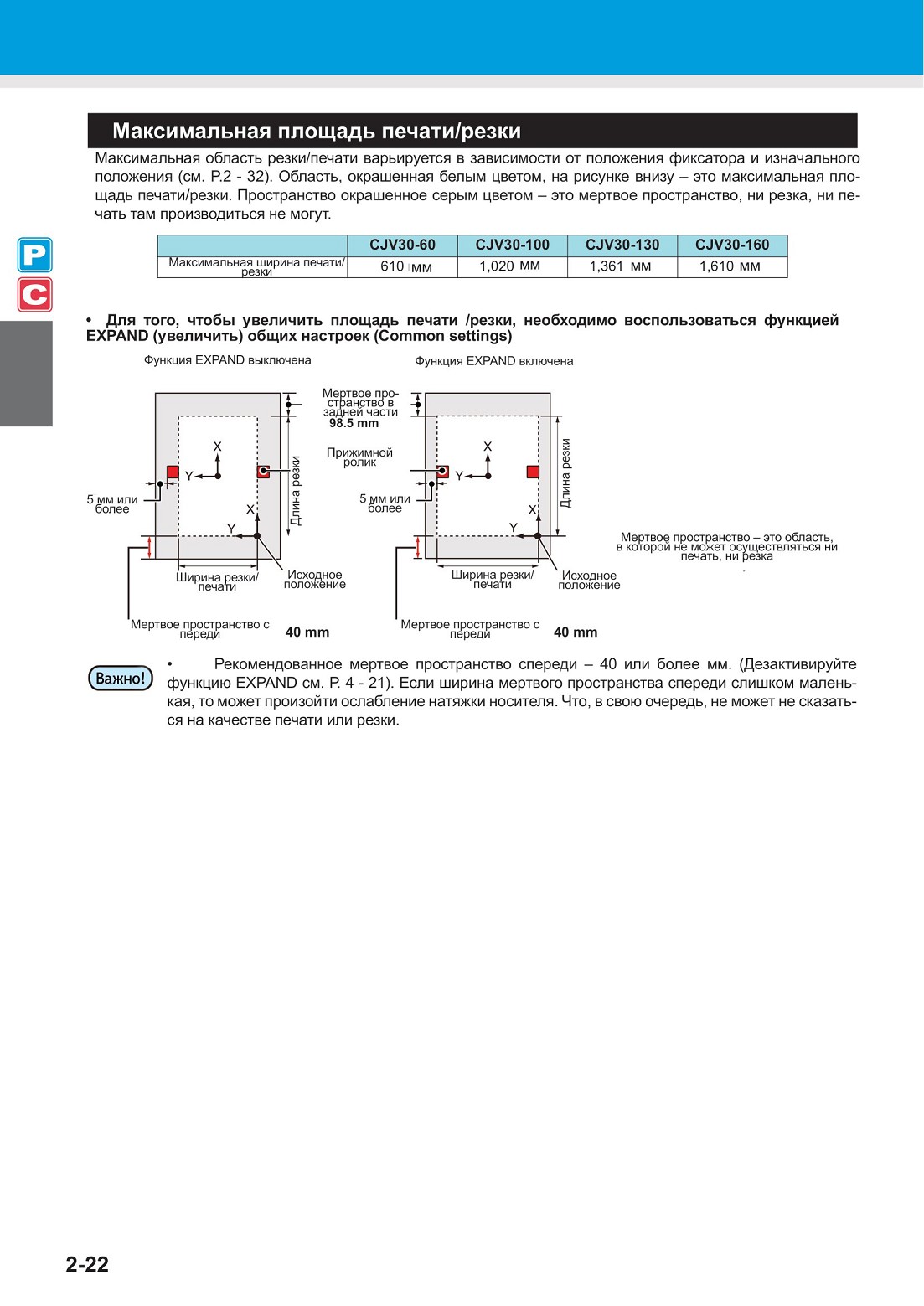

Максимальная площадь печати/резки

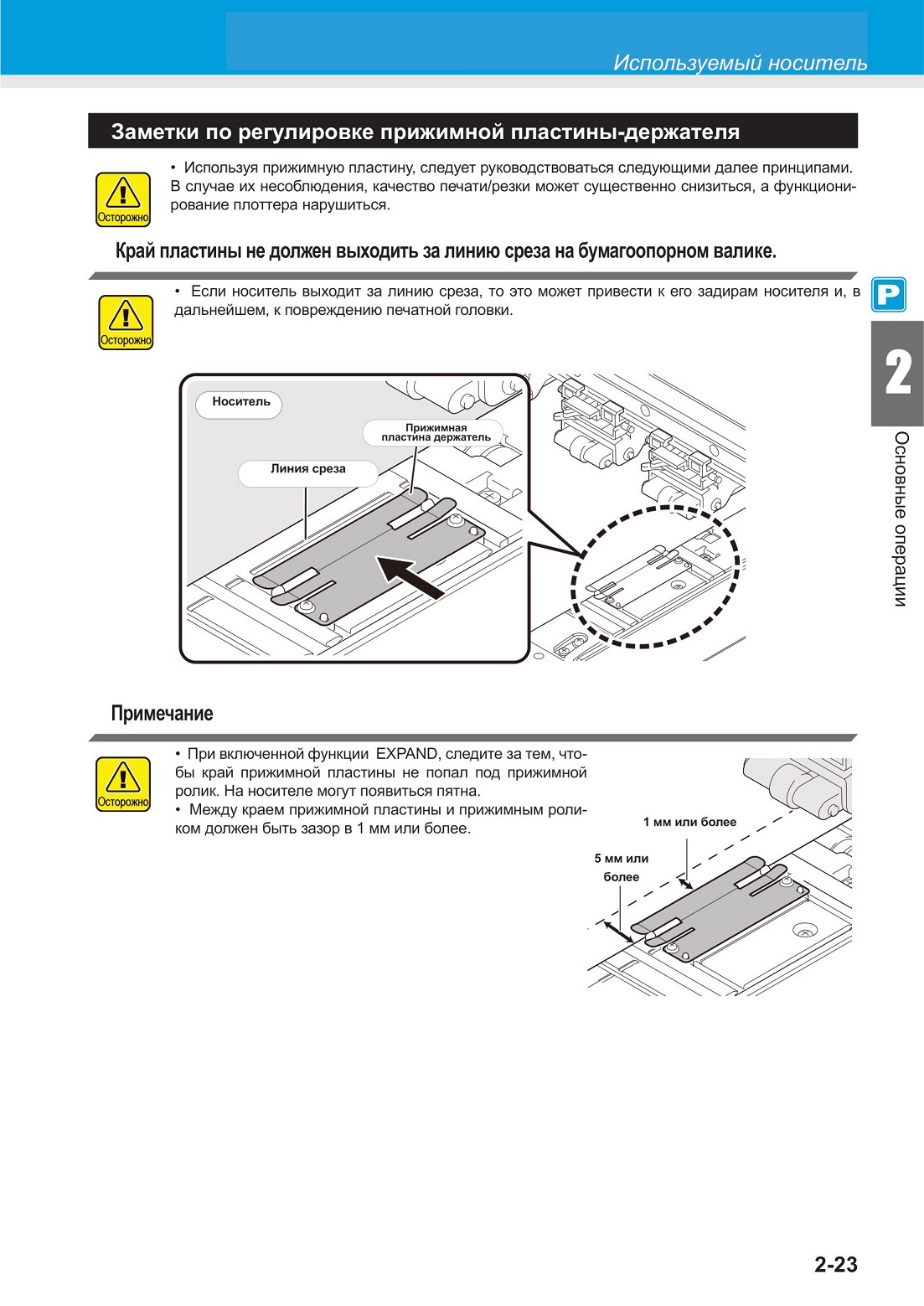

Заметки по регулировке прижимной пластины-держателя

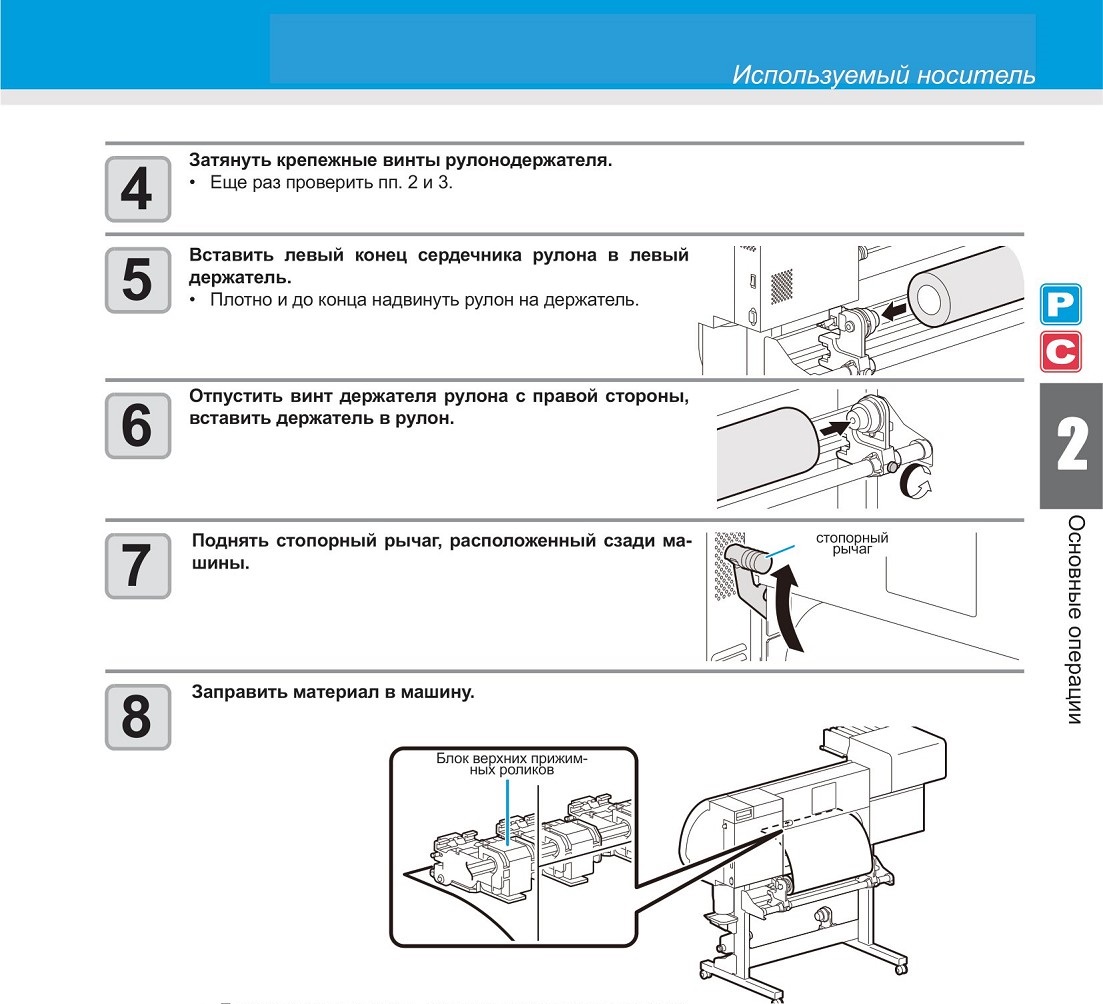

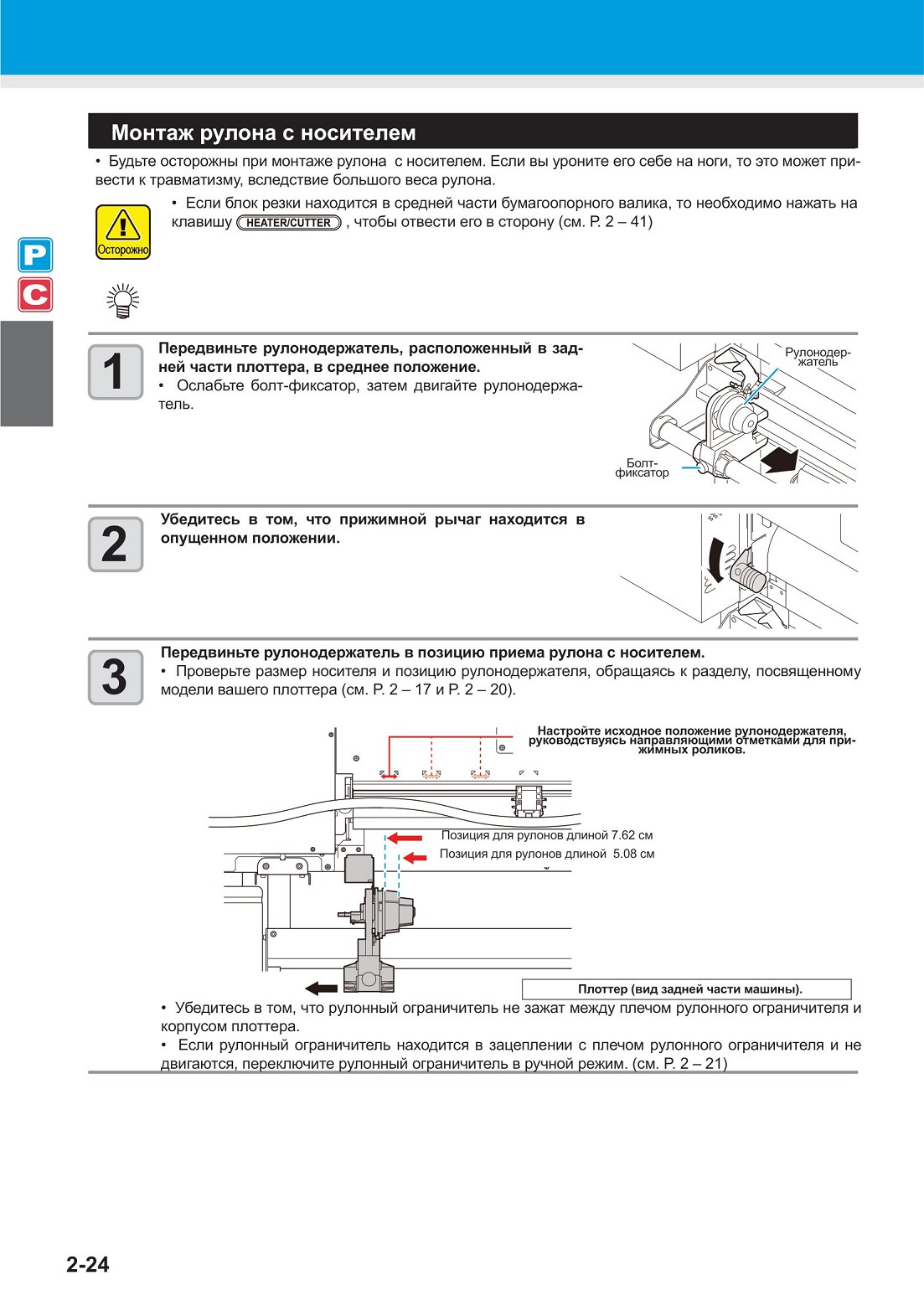

Монтаж рулона с носителем

• Если материал нагнуть, он легко заправится в машину.

(1) Вытянуть материал из рулона и подвести к опорному столу.

(2) Вставить материал между поверхностью опорного стола и верхними прижимными роликами.

• Отмотать из рулона столько материала, чтобы его можно было ухватить с передней стороны машины.

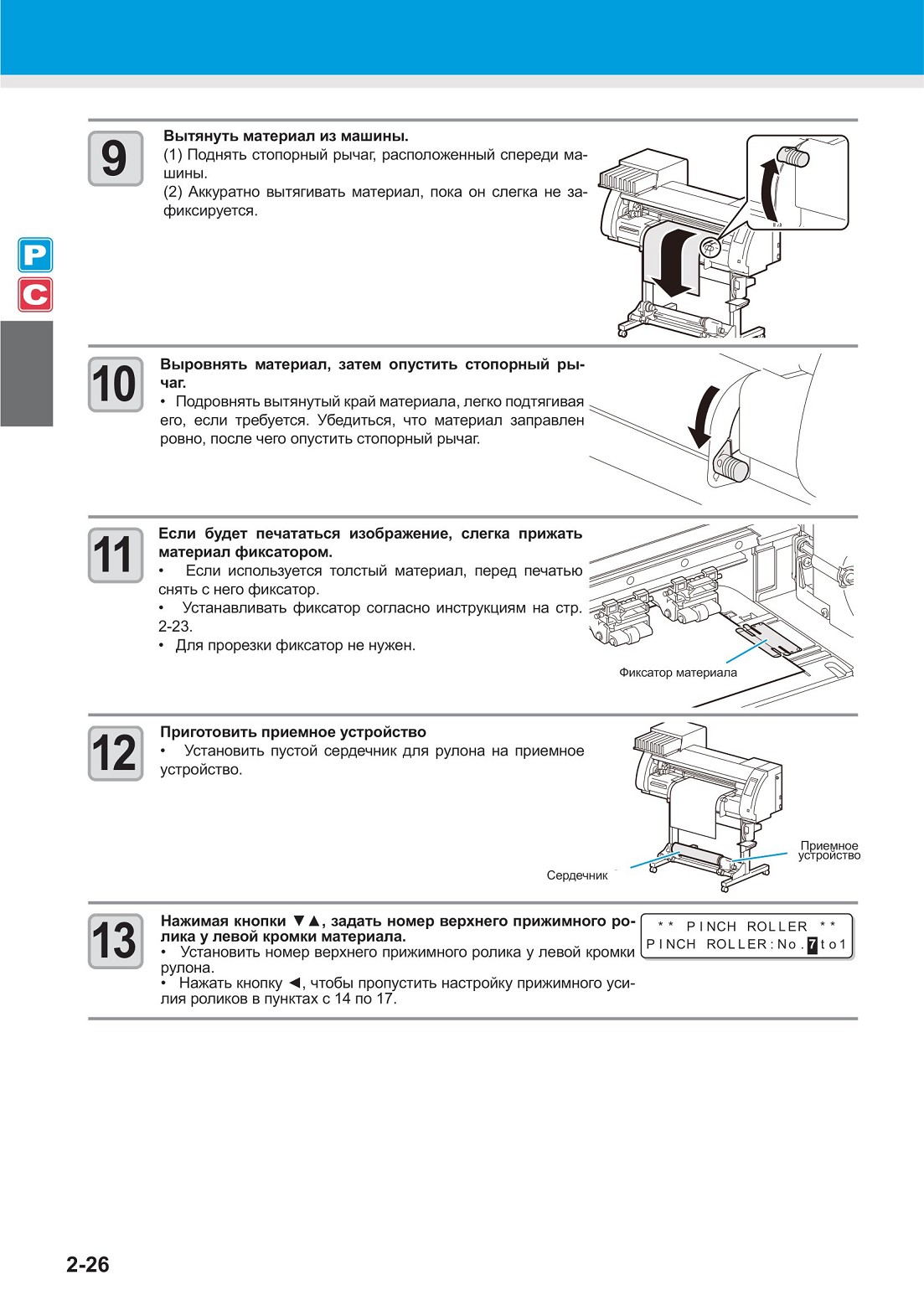

(3) Опустить стопорный рычаг, расположенный сзади машины.

• Материал зафиксирован.

Предостережение!

• Установить верхние прижимные ролики так, чтобы они захватывали материал на равных расстояниях. Если ролики равномерно установить не удается, снова выполнить действия с п. 3.

• Убедиться, что с каждой кромки материала остается неиспользуемое пространство не менее 5 мм.

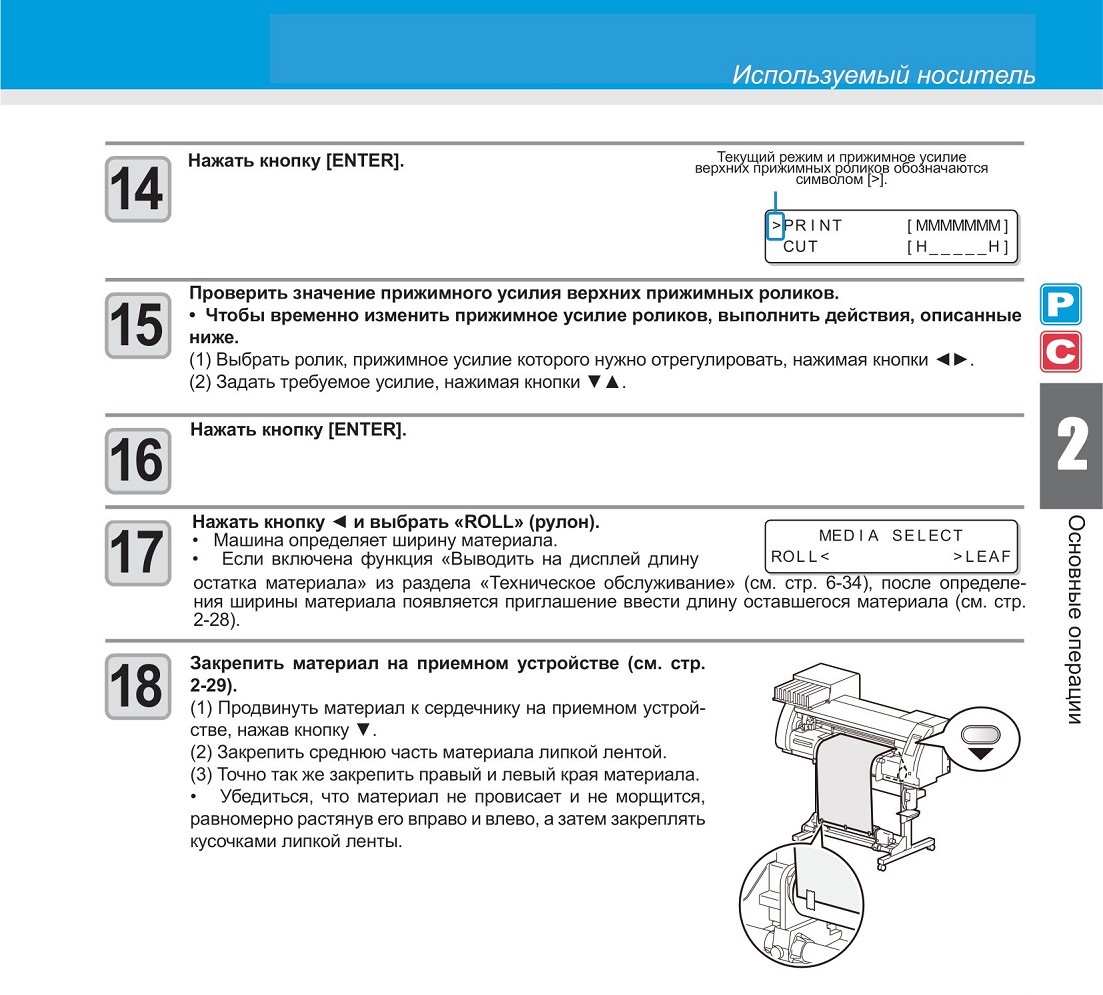

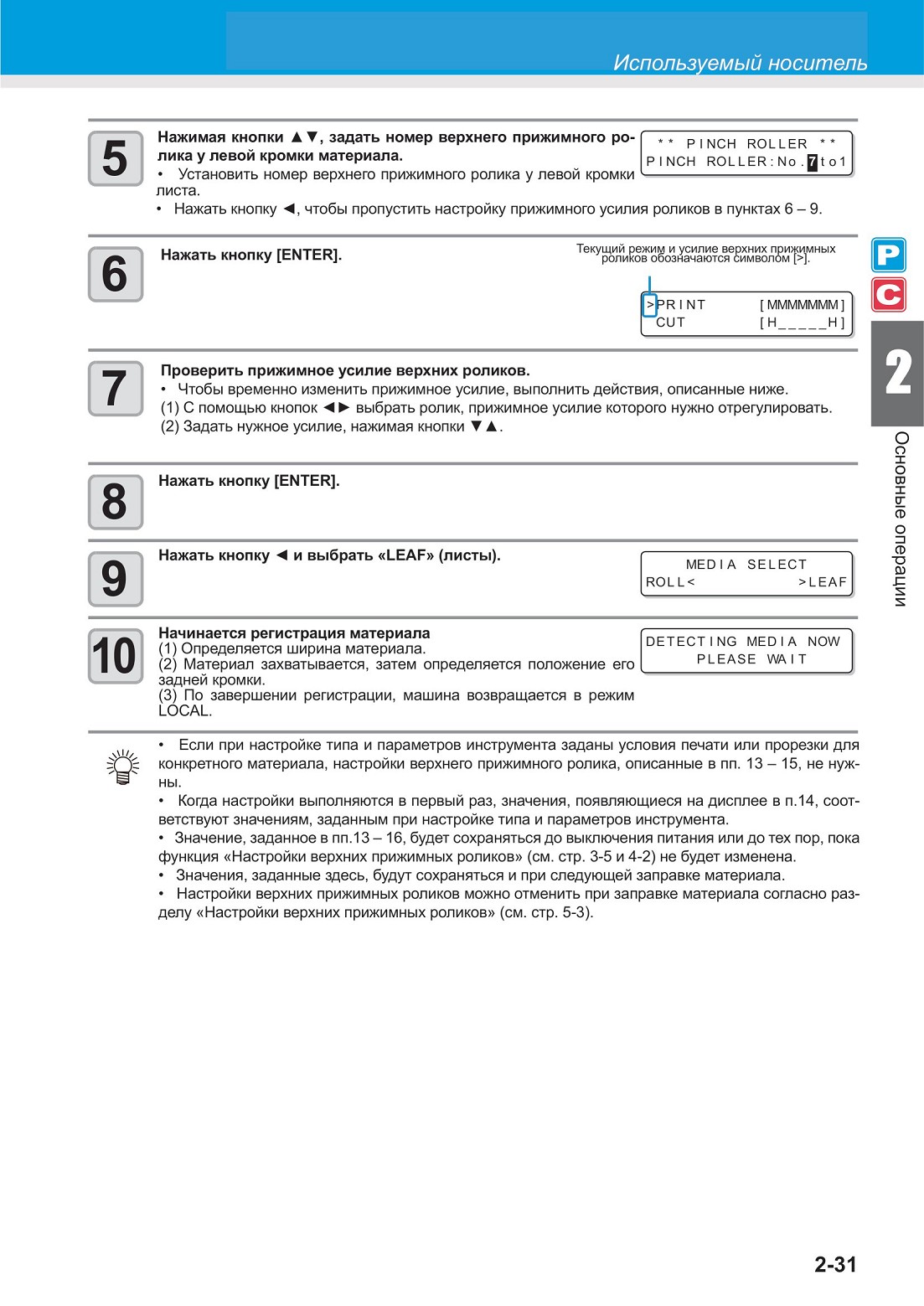

• Если при настройке типа и параметров инструмента заданы условия печати или прорезки для конкретного материала, настройки верхнего прижимного ролика, описанные в пп. 13 - 15, не нужны.

• Когда настройки выполняются в первый раз, значения, появляющиеся на дисплее в п.14, соответствуют значениям, заданным при настройке типа и параметров инструмента.

• Значение, заданное в пп.13-16, будет сохраняться до выключения питания или до тех пор, пока функция «Настройки верхних прижимных роликов» (см. стр. 3-5 и 4-2) не будет изменена.

• Значения, заданные здесь, будут сохраняться и при следующей заправке материала.

• Настройки верхних прижимных роликов можно отменить при заправке материала согласно разделу «Настройки верхних прижимных роликов» (см. стр. 5-3).

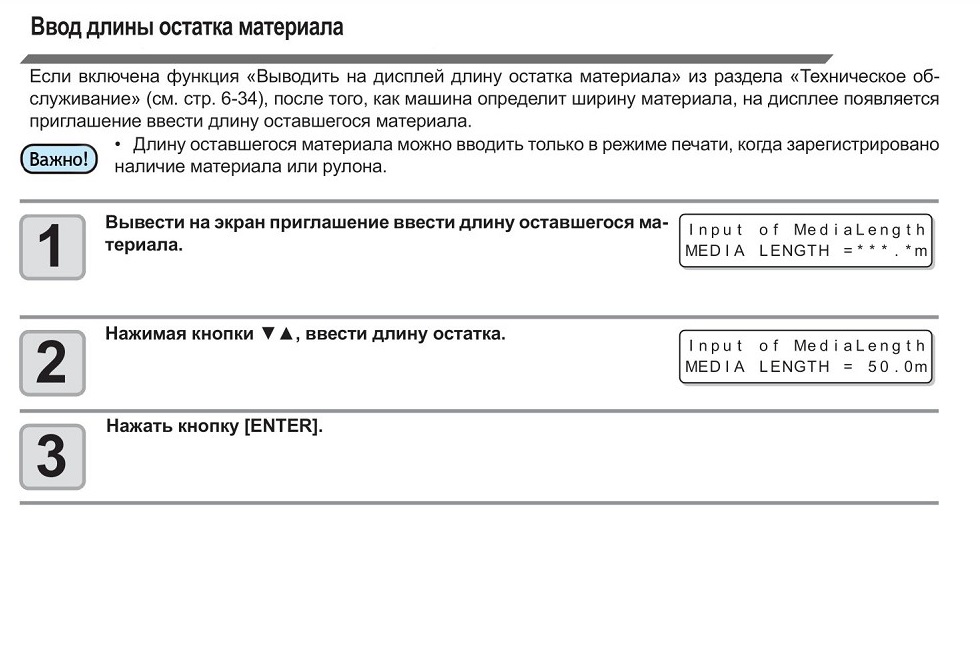

Ввод длины остатка материала

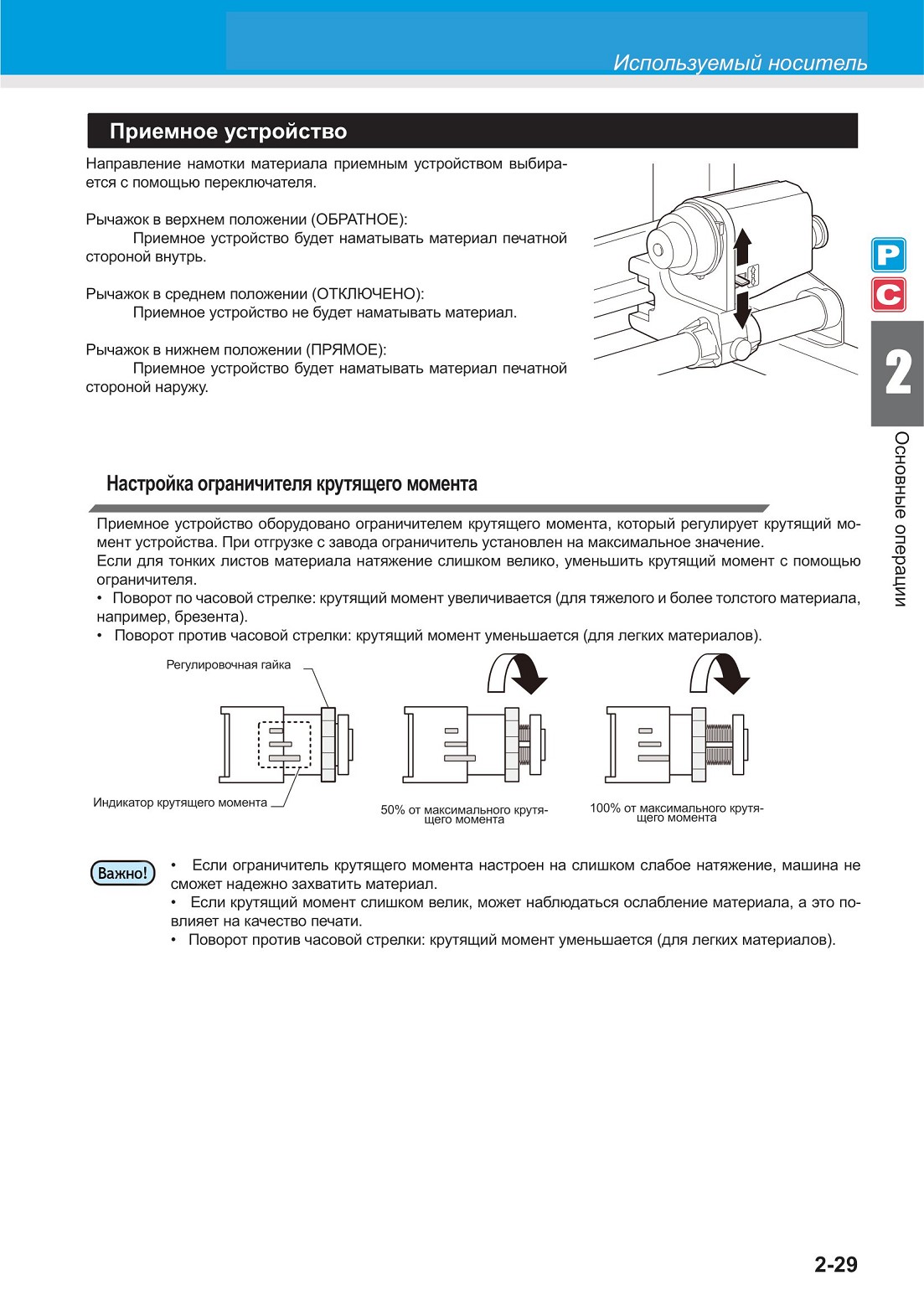

Приемное устройство

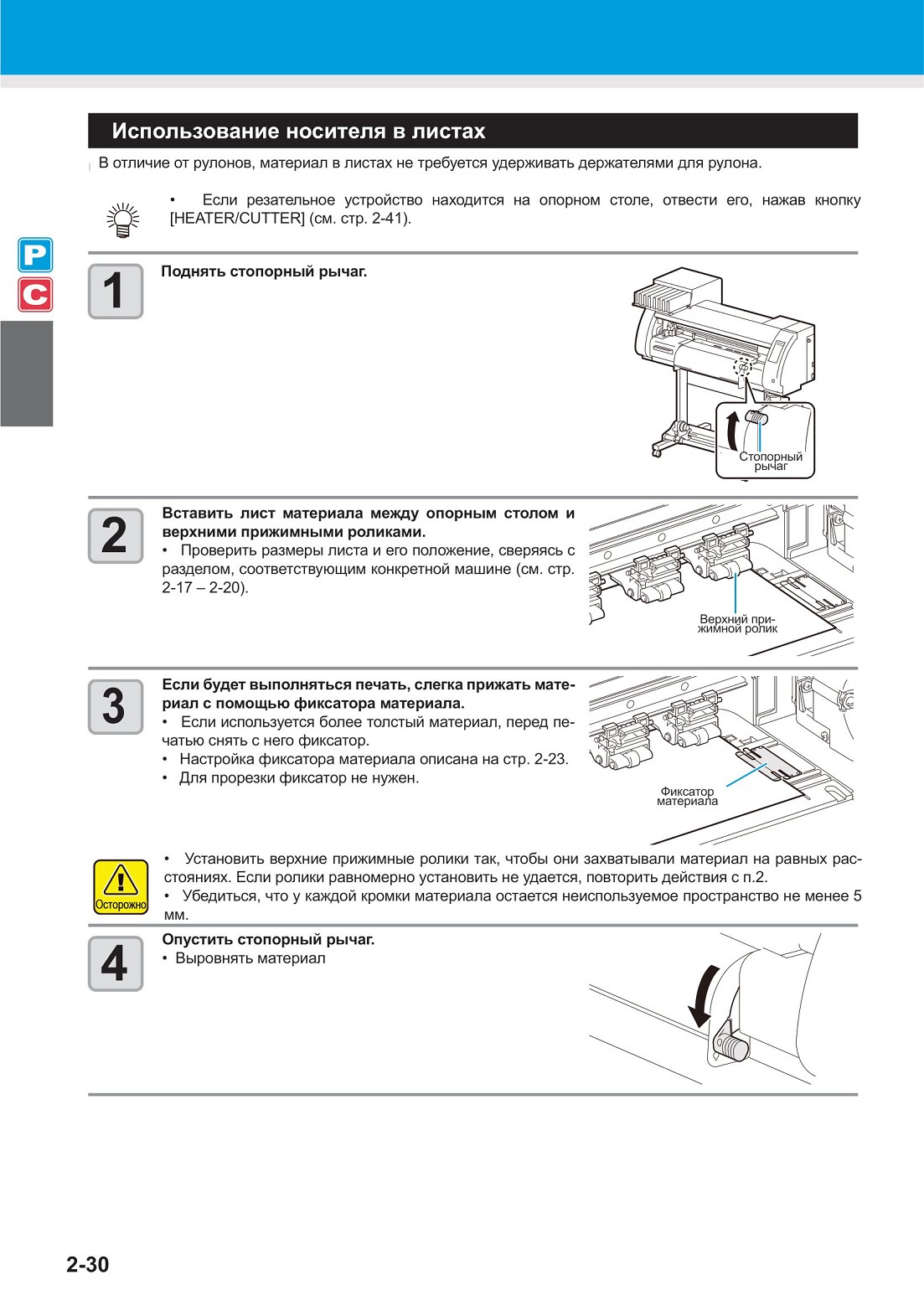

Использование носителя в листах

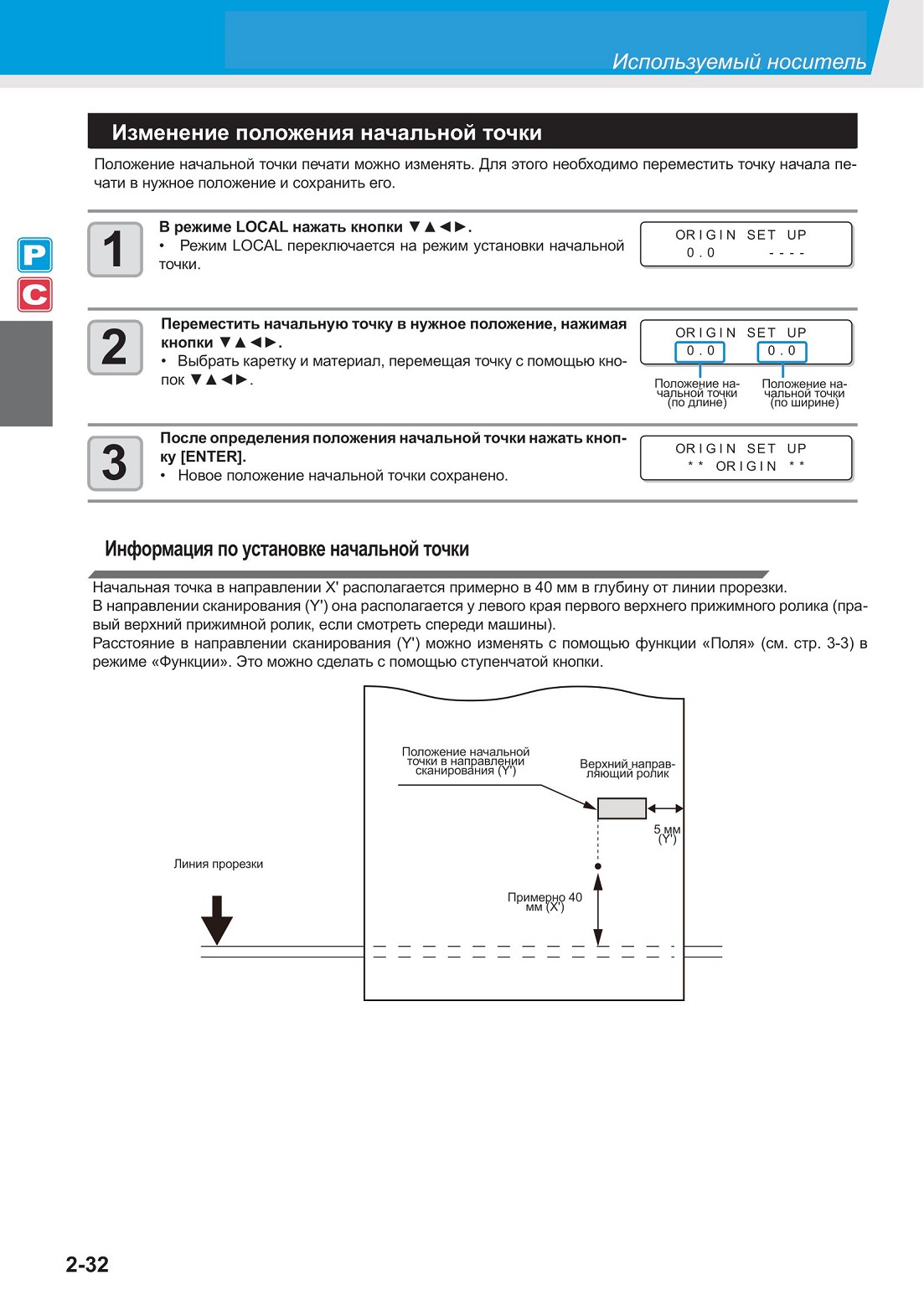

Изменение положения начальной точки

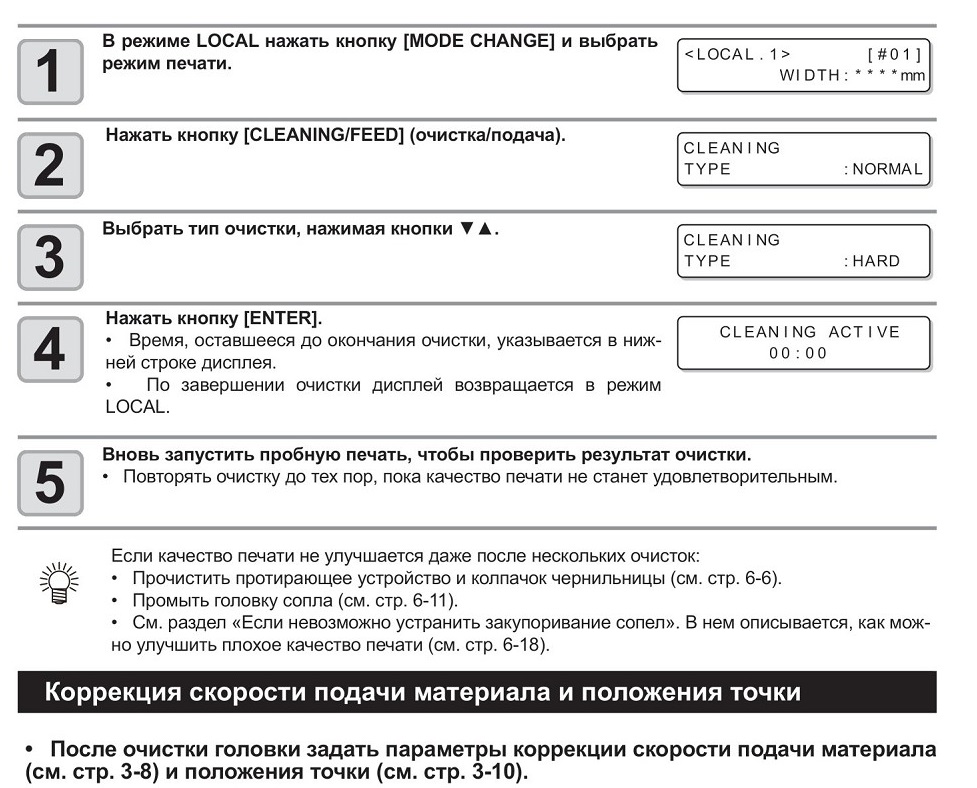

Очистка головки
Очистку головки можно выполнить тремя способами. Выберите один из них, исходя из результата пробной печати.

НОРМАЛЬНАЯ: когда пропущена какая-либо линия.

МЯГКАЯ: когда необходимо только протереть головку (если линии изгибаются).

ИНТЕНСИВНАЯ: когда качество печати не улучшается после нормальной или мягкой очистки.

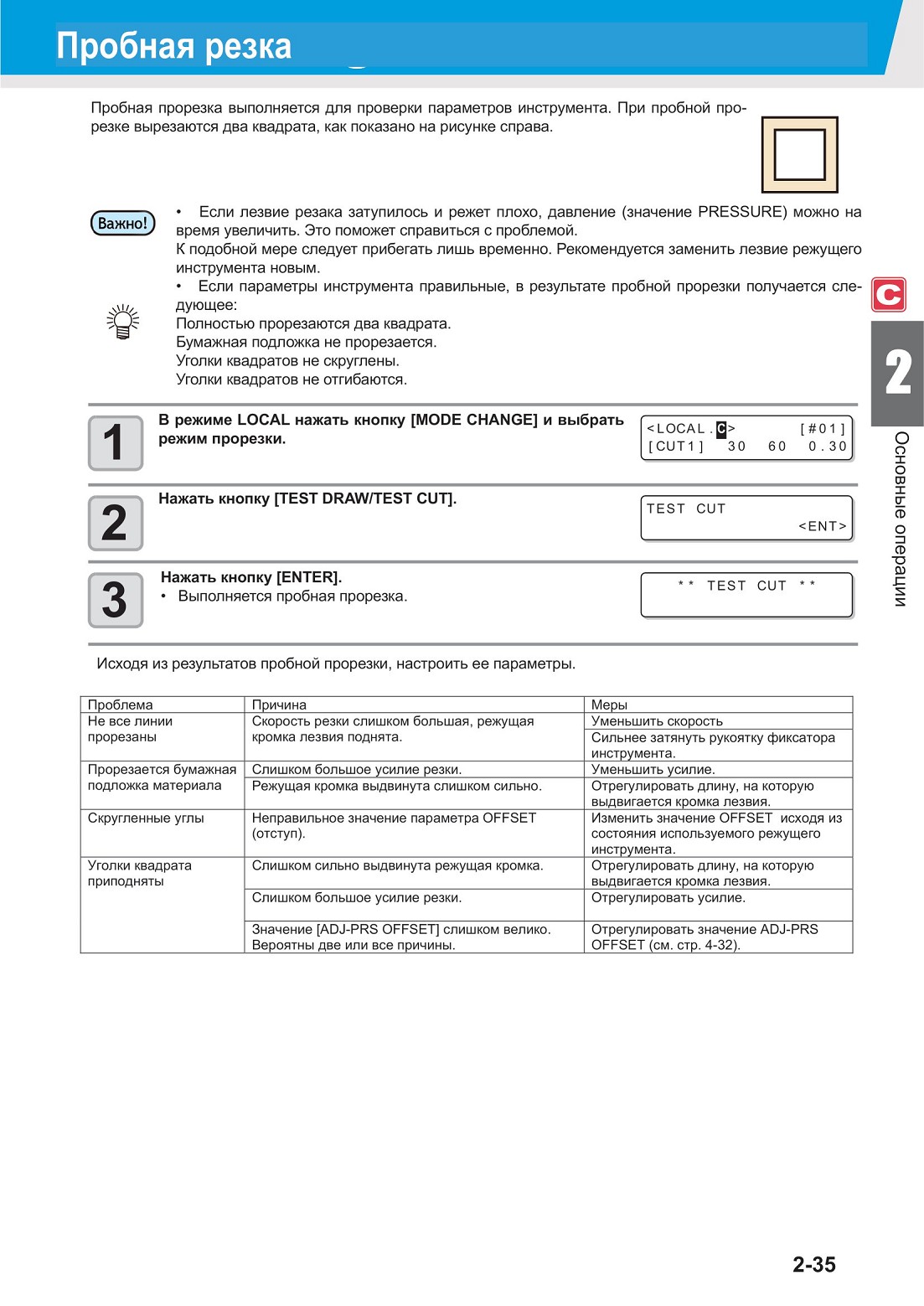

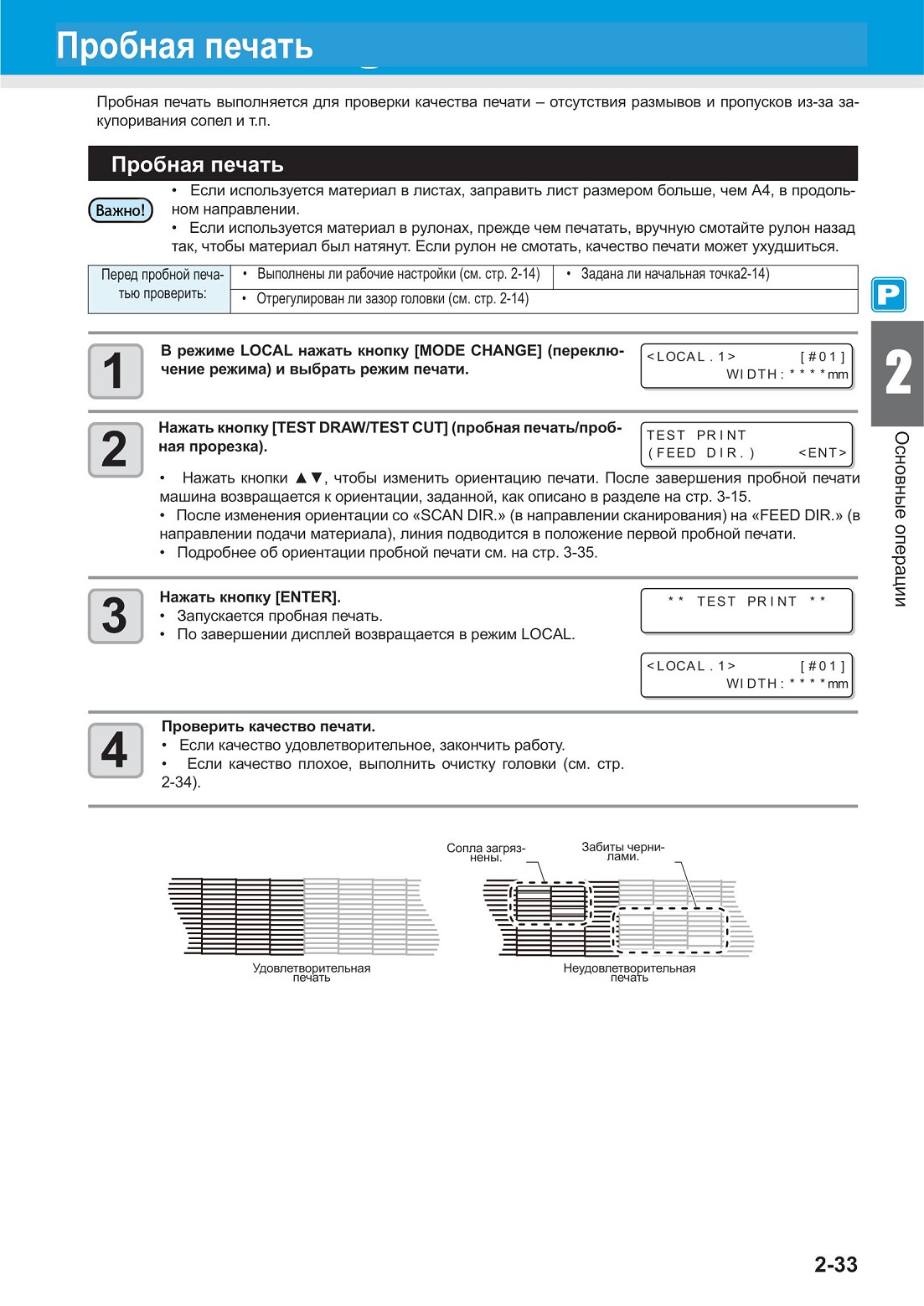

Пробная резка

Подготовка нагревательных элементов

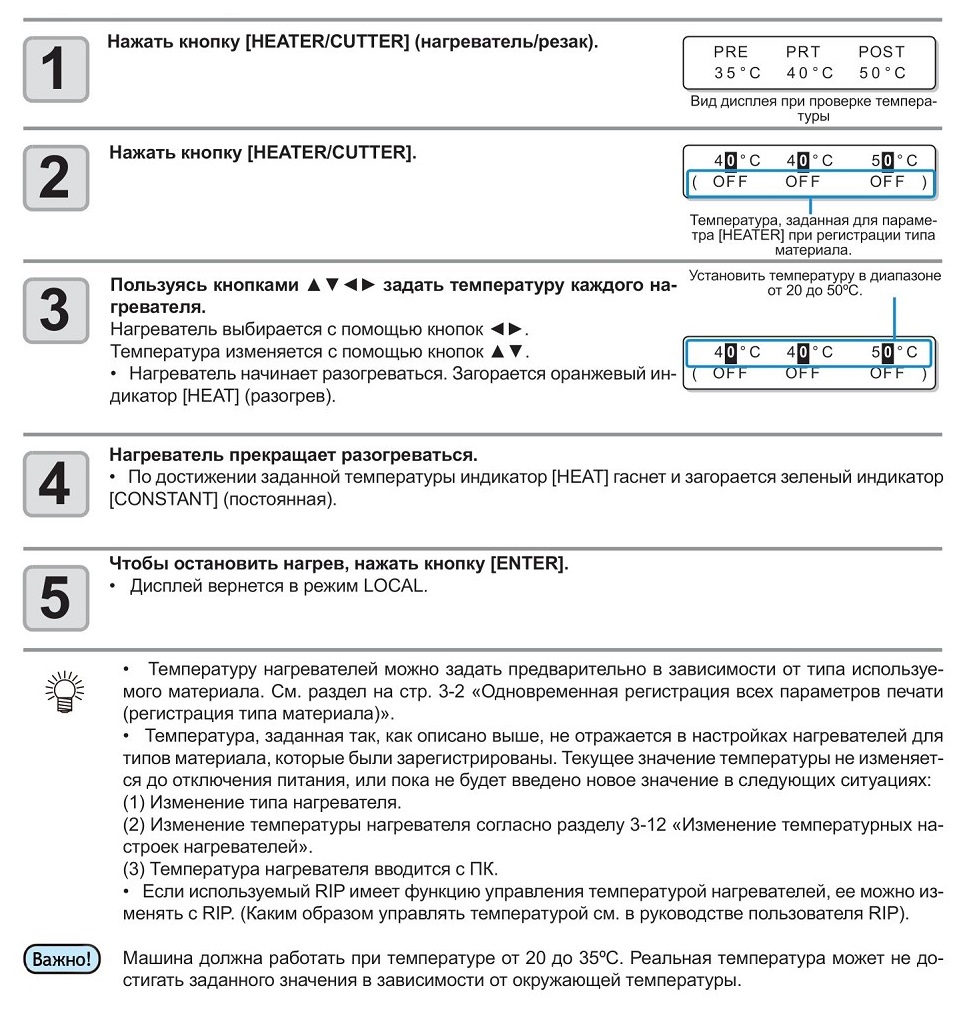

Изменение настроек нагревательных элементов
Температурные настройки нагревателей можно изменять и сохранять, как описано в разделе на стр. 3-12 «Изменение температурных настроек нагревателей».

На данной странице рассказывается, как изменить предварительно заданную температуру.

Температуру нагревателя следует выбирать исходя из характеристик используемого материала.

• По умолчанию параметр «температура нагревателей» отключен (OFF).

• Температуру можно изменять даже во время печати.

• Для достижения заданной температуры требуется от нескольких до десятков минут, в зависимости от окружающей температуры.

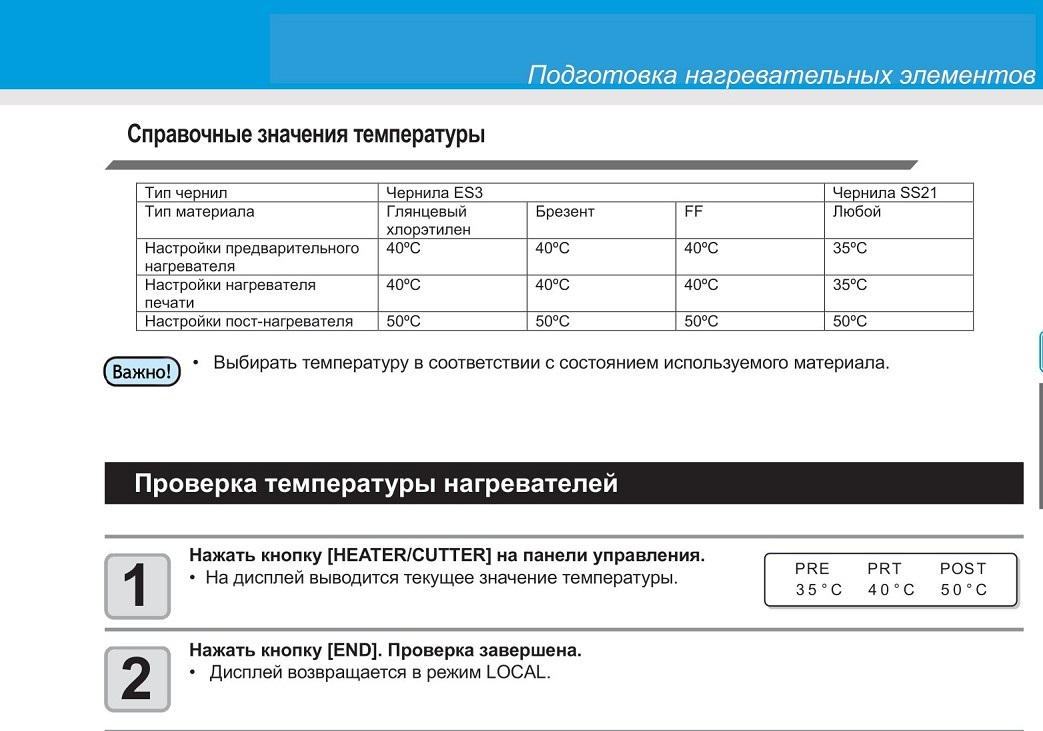

Справочные значения температуры
