Плоттер / катер Mimaki CJV30-60, CJV30-100, CJV30-130, CJV30-160. Руководство по эксплуатации и ТО - часть 2

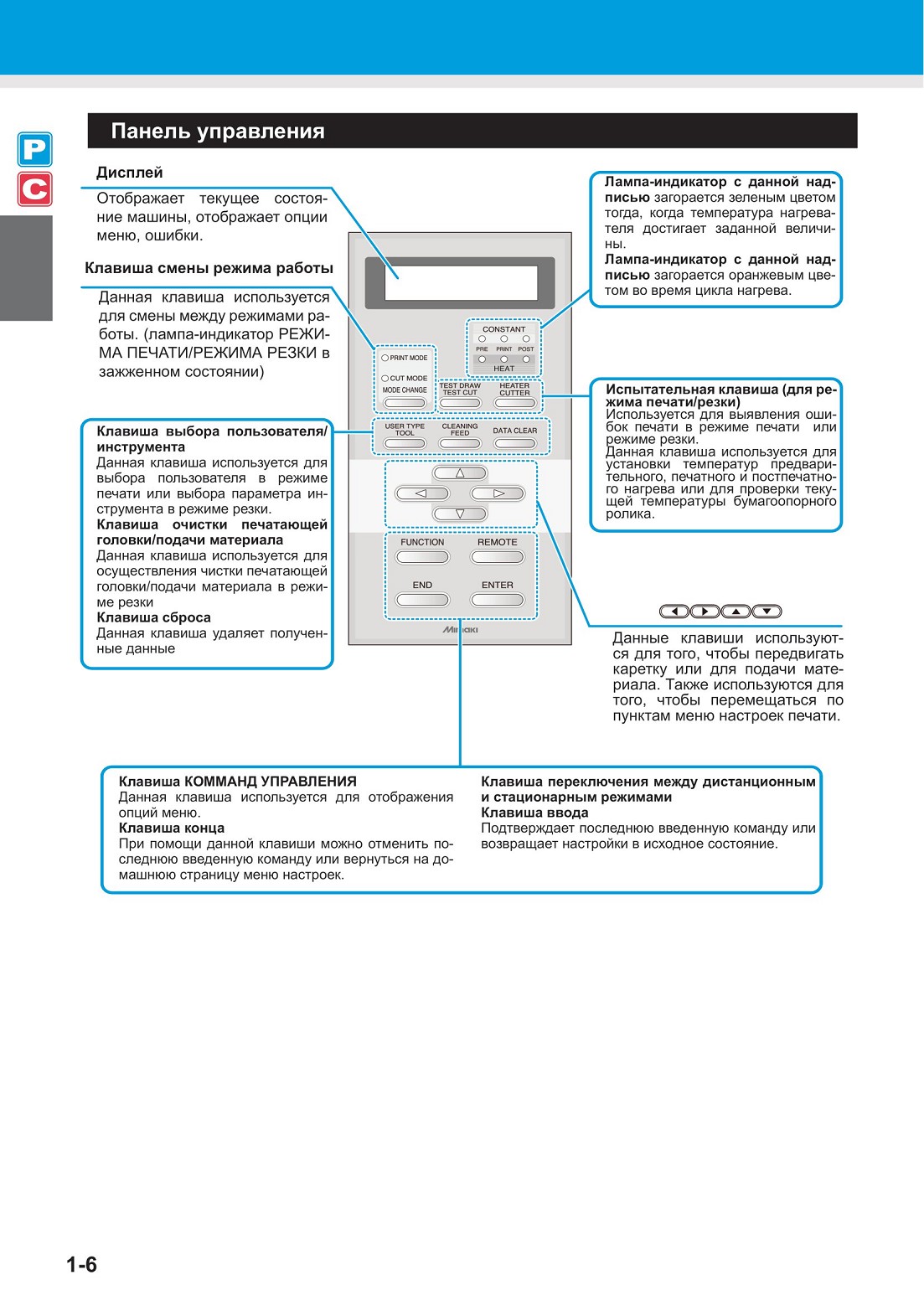

Панель управления

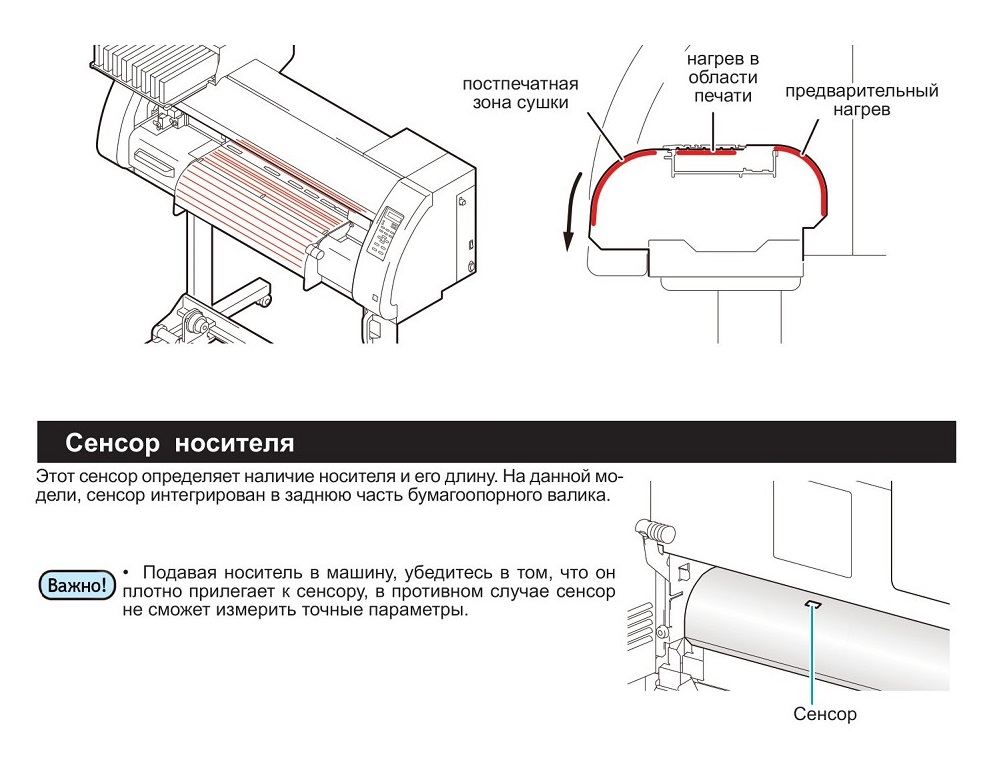

Система подогрева носителя
Система подогрева носителя интегрирована в бумагоопорный валик и состоит из трех зон. Предварительный нагрев позволяет чернилам глубже проникнуть в поры материала и лучше закрепиться. Нагрев в области печати обеспечивает быстрое закрепление чернил и помогает избежать растекания чернил и полошения. Зона сушки увеличенного размера помогает окончательно закрепить чернила на материале, чтобы приступить к постпечатной обработке и предохраняет свежеотпечатанное изображение от механических повреждений.

• Пока система подогрева включена, бумагоопорный валик становится очень горячим. При возникновении необходимости в снятии передней защитной крышки (опция) или замене материала, следует, предварительно, снизить температуру нагревателя и подождать пока бумагоопорный валик остынет; в противном случае существует вероятность получения ожогов.

• При необходимости замены материала на более тонкий, необходимо снизить температуру нагревателя и дождаться остывания бумагоопорного валика. Если этого не сделать и начать установку более тонкого материала, то это может привести к прилипанию или деформации.

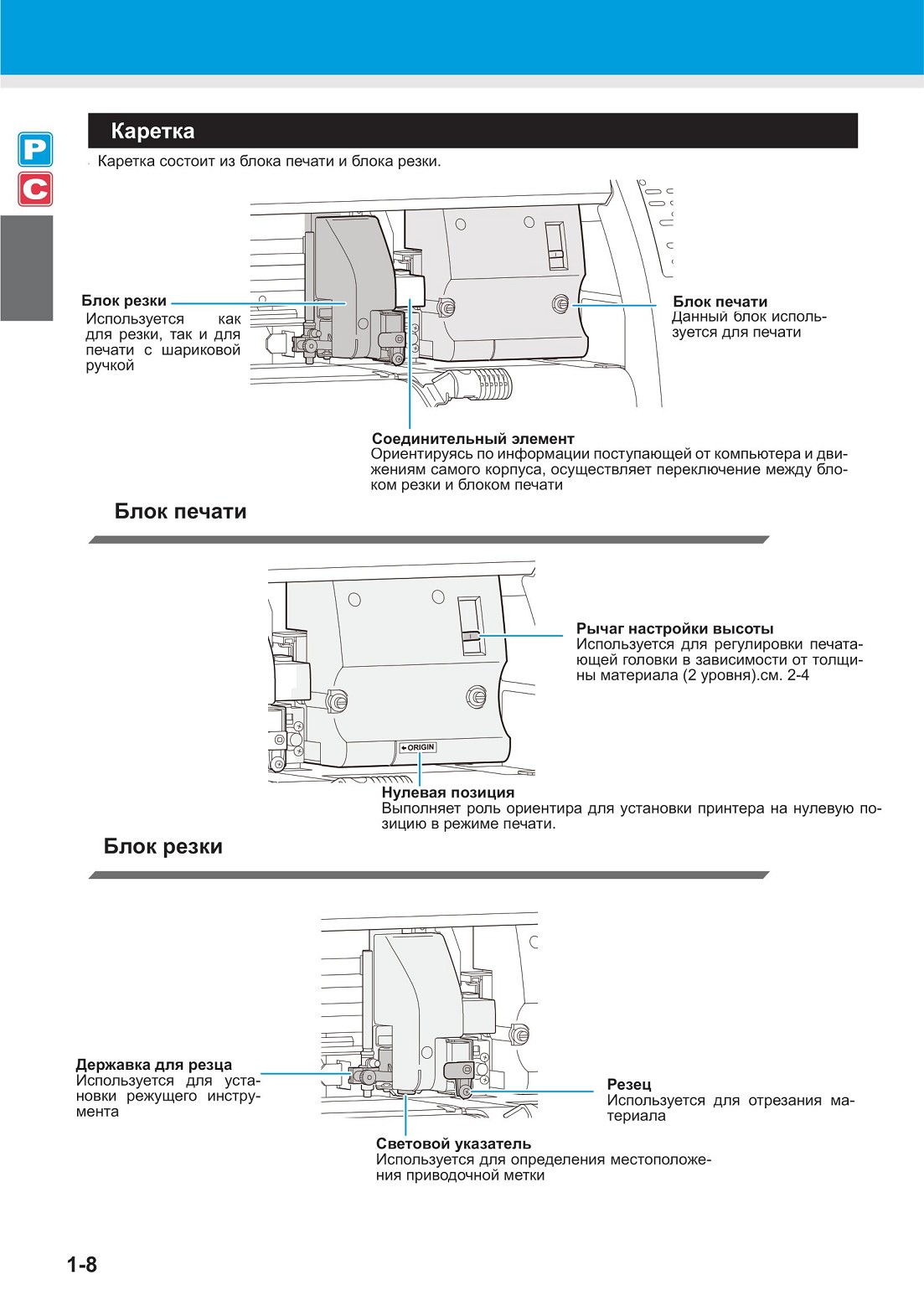

Каретка

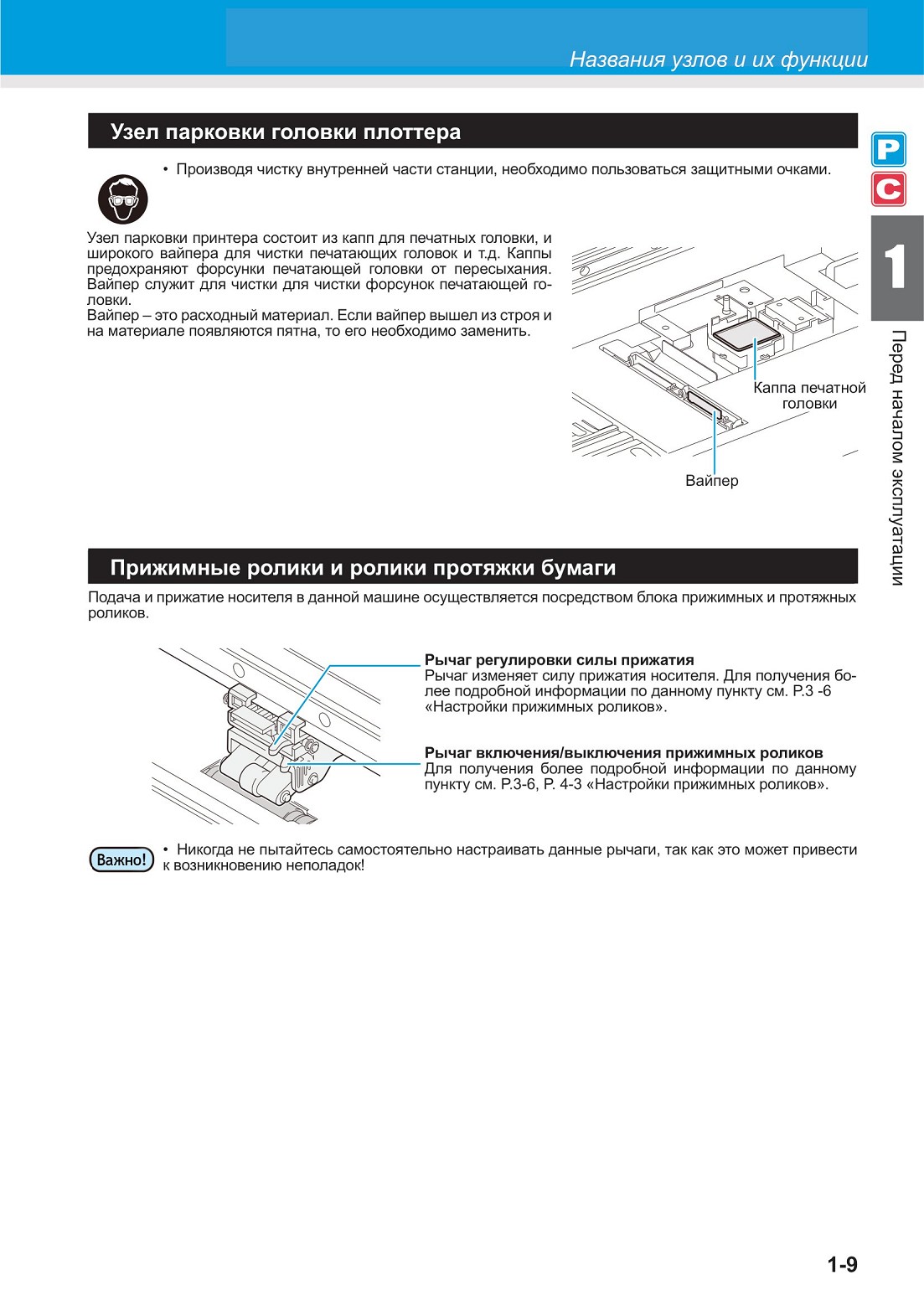

Узел парковки головки плоттера

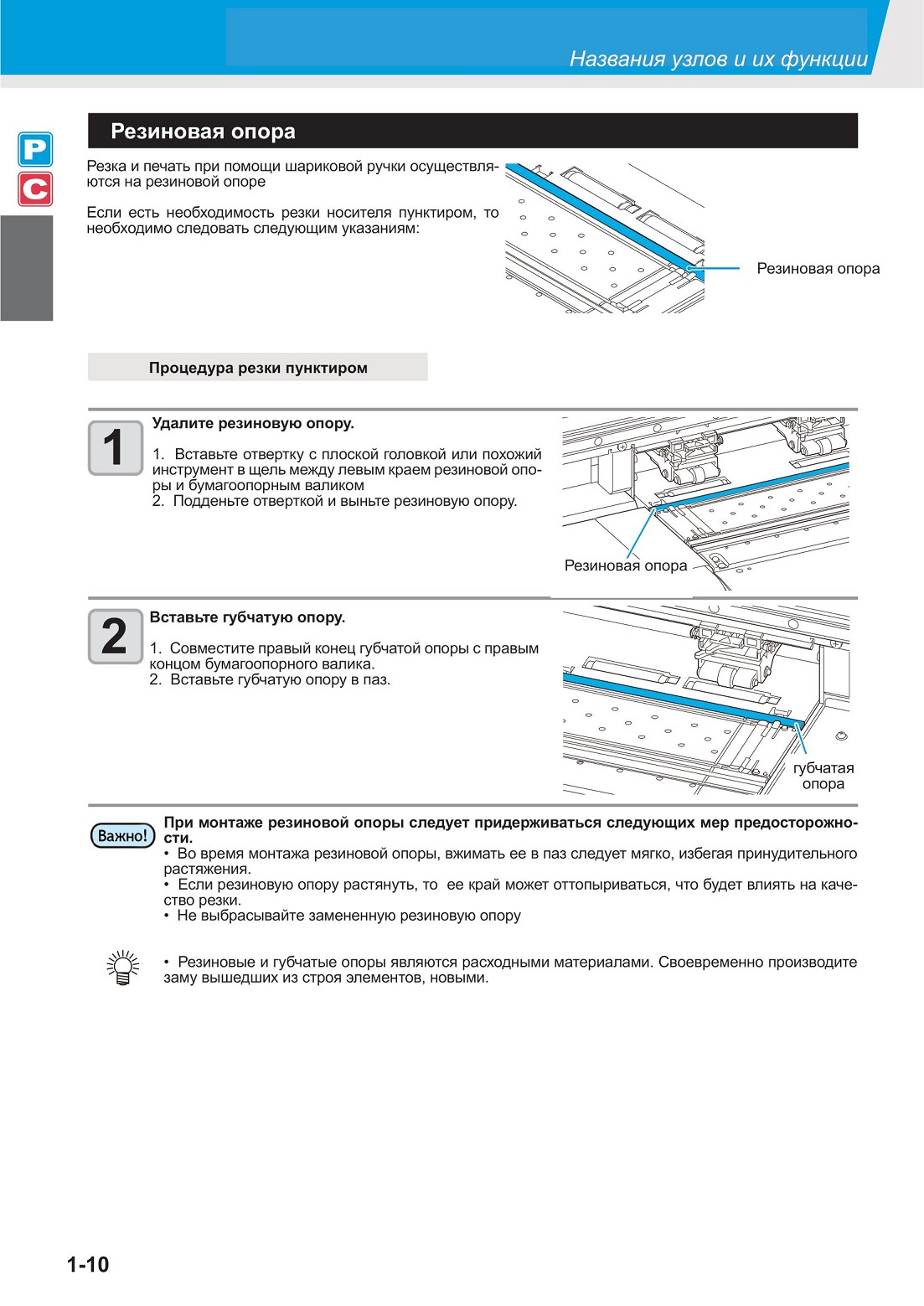

Резиновая опора

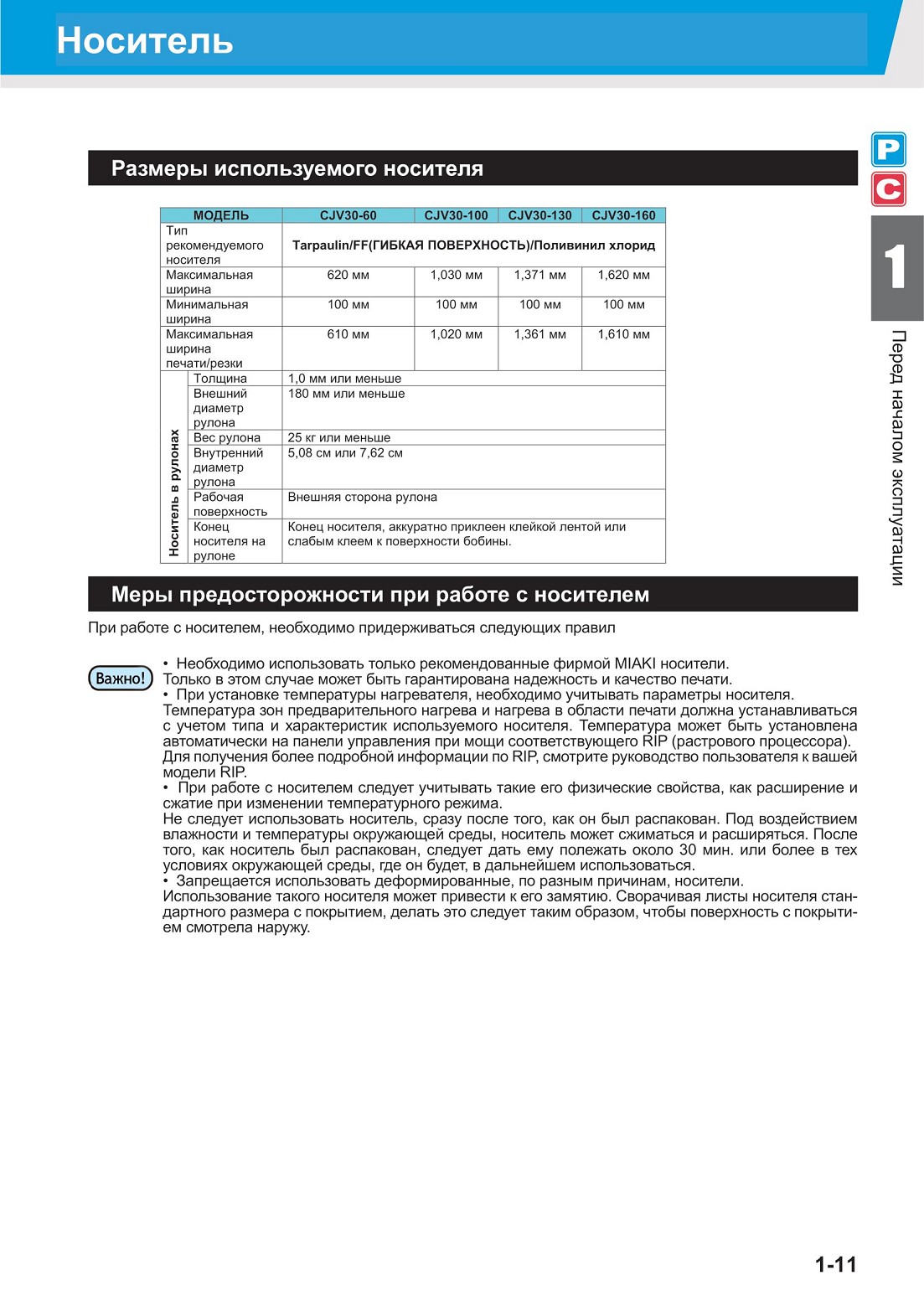

Носитель
Размеры используемого носителя

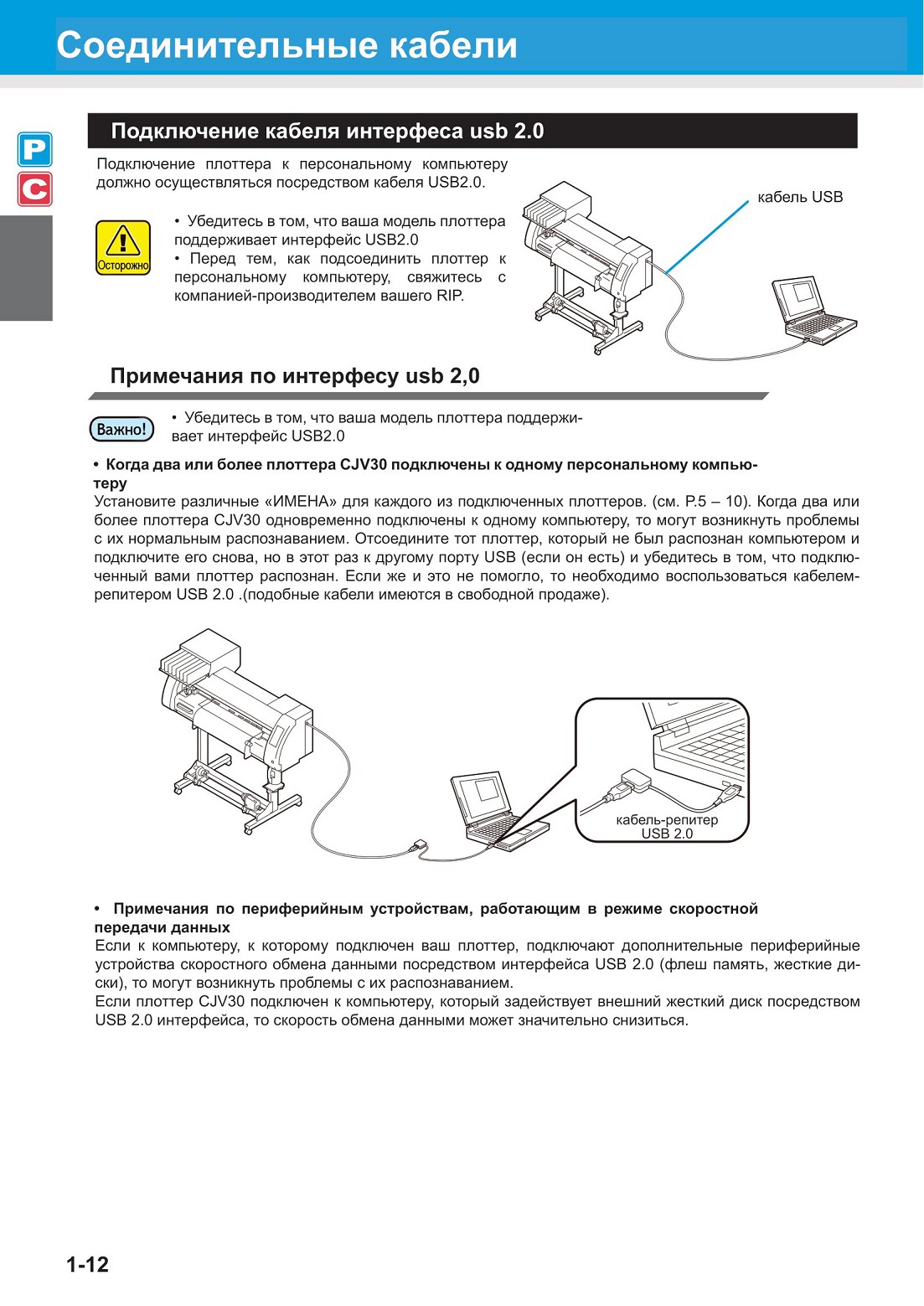

Соединительные кабели
Подключение кабеля интерфеса usb 2.0

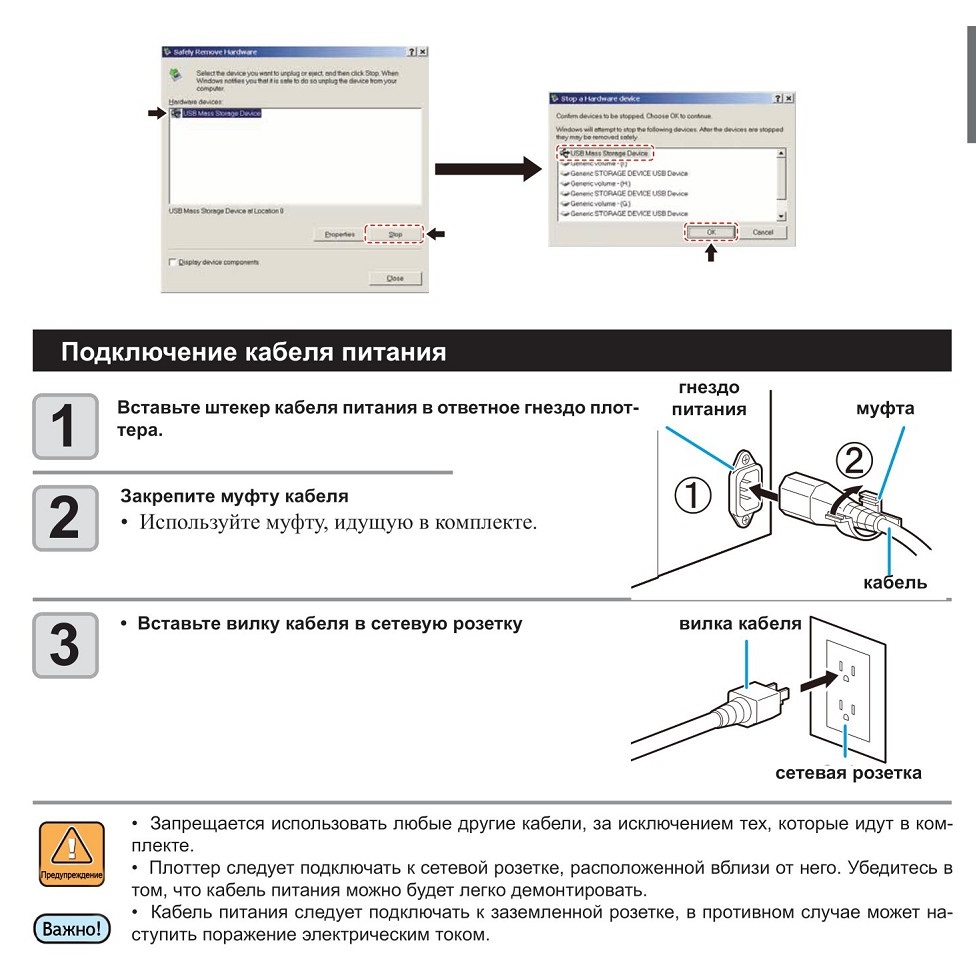

• Отключение флеш памяти

Если модуль памяти подсоединен к тому же персональному компьютеру, к которому подключен ваш плоттер CJV30, то для того, чтобы его извлечь, нужно будет нажать на кнопку «остановить» в окне безопасного извлечения устройств на вашем компьютере, а в появившемся окне выбрать модуль памяти, и нажать на ОК. Если модуль памяти не извлекать, то это может привести к возникновению ошибки [ERROR 10 COMMAND ERROR],

Перед тем, как отправлять данные на печать, их следует скопировать на жесткий диск вашего компьютера.

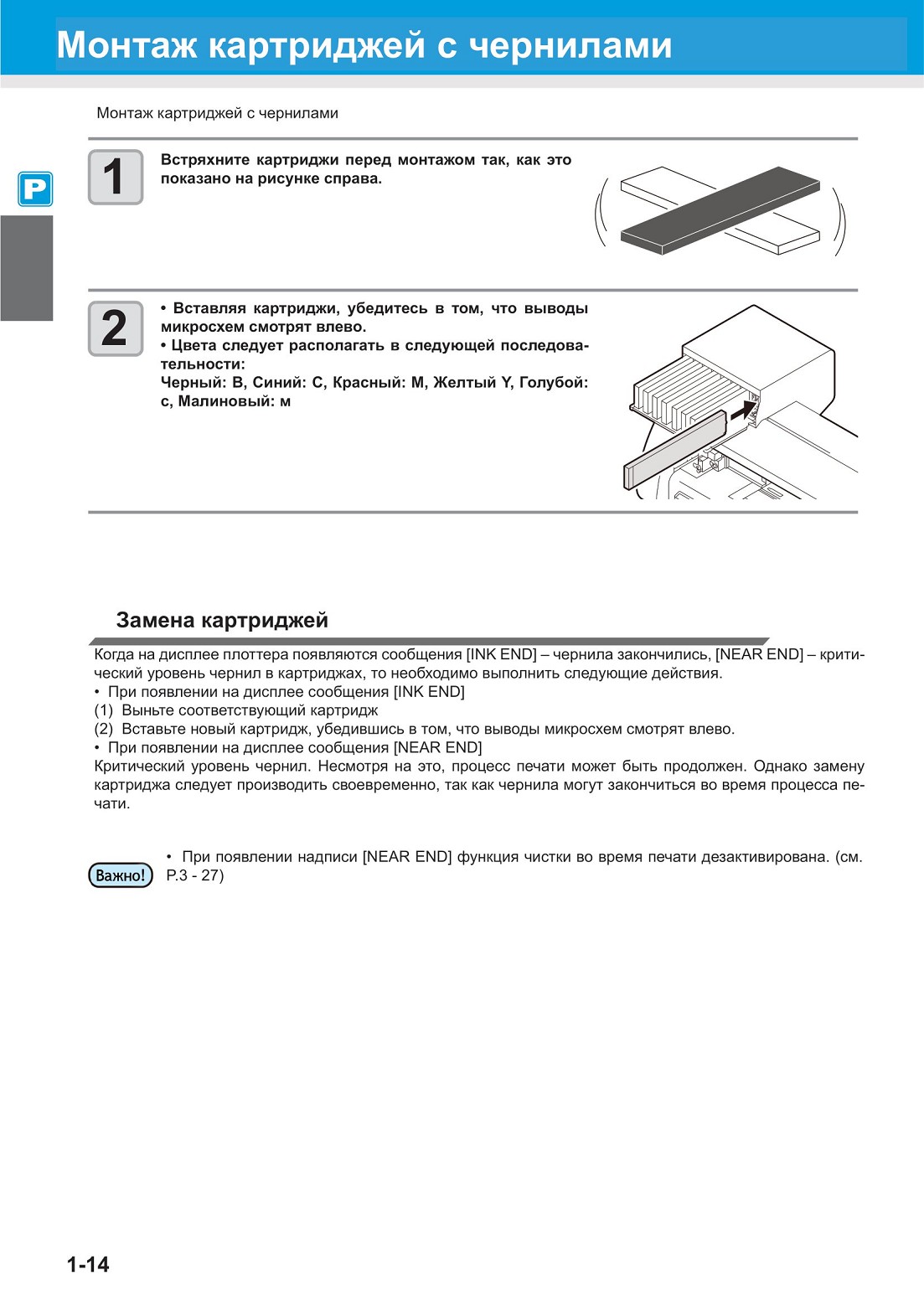

Монтаж картриджей с чернилами

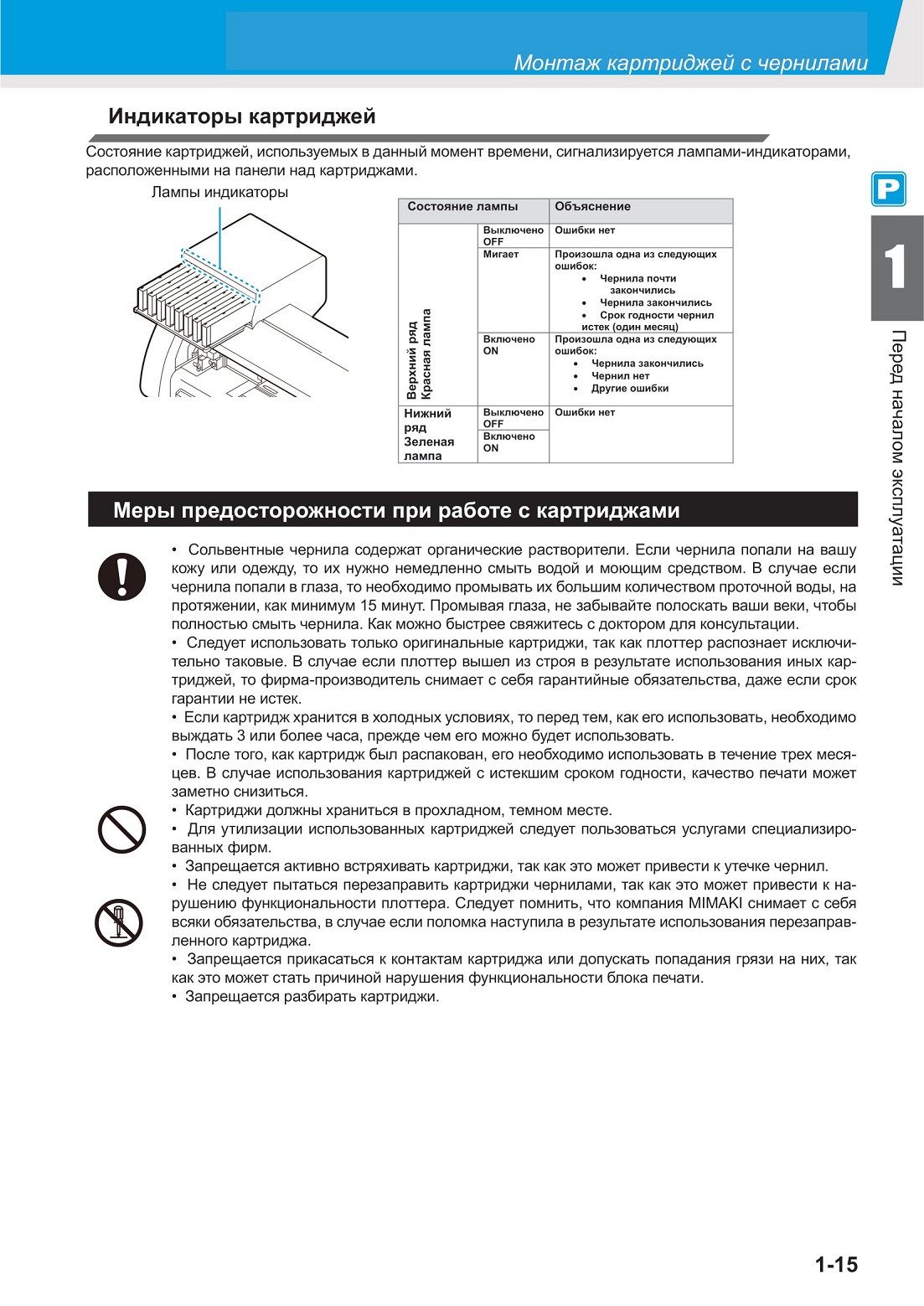

Индикаторы картриджей

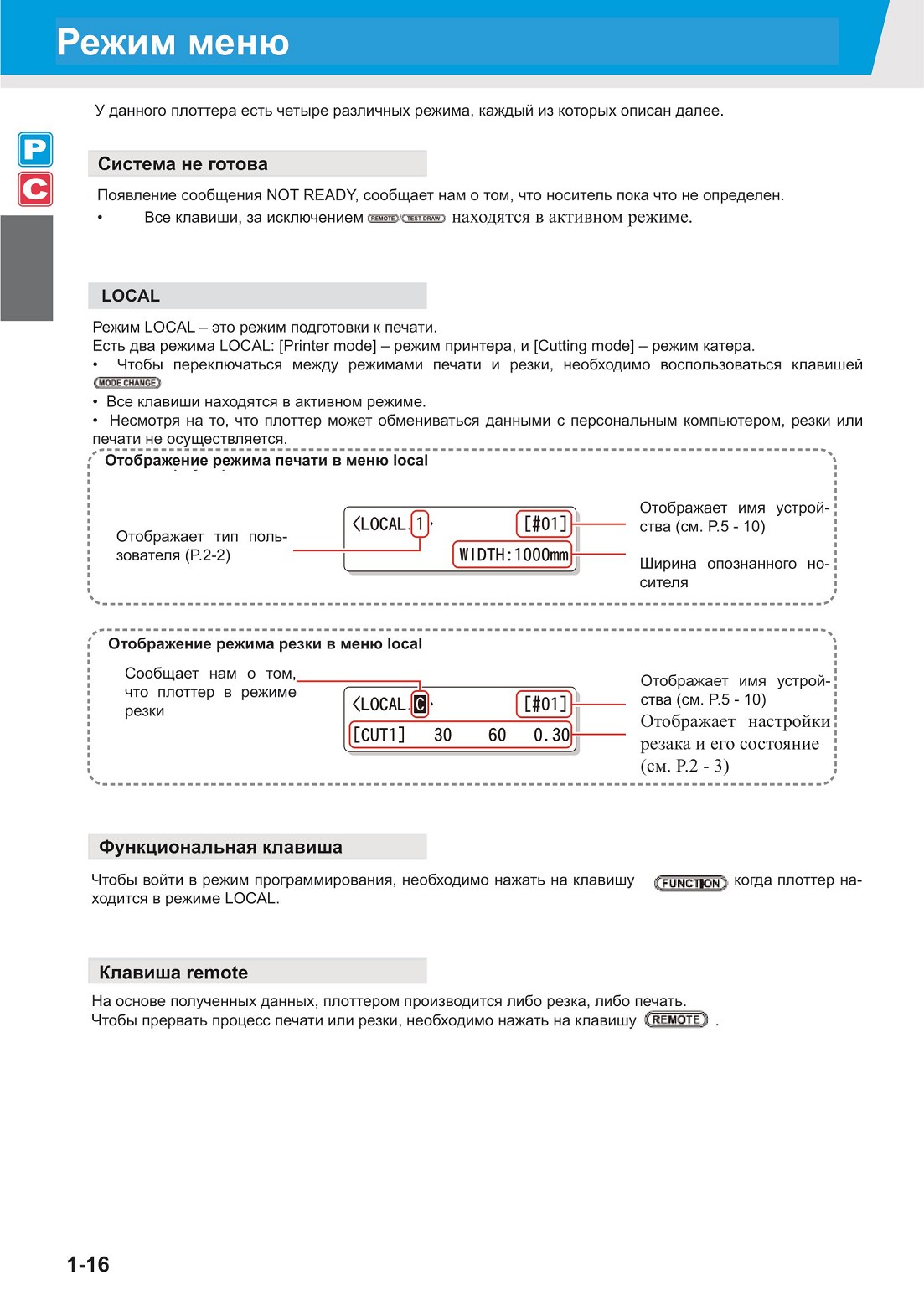

Режим меню

Глава 2 Основные операции
В данной главе изложены положения, например, подготовка картриджей с чернилами и носителя к работе, настройка режимов печати/резки.

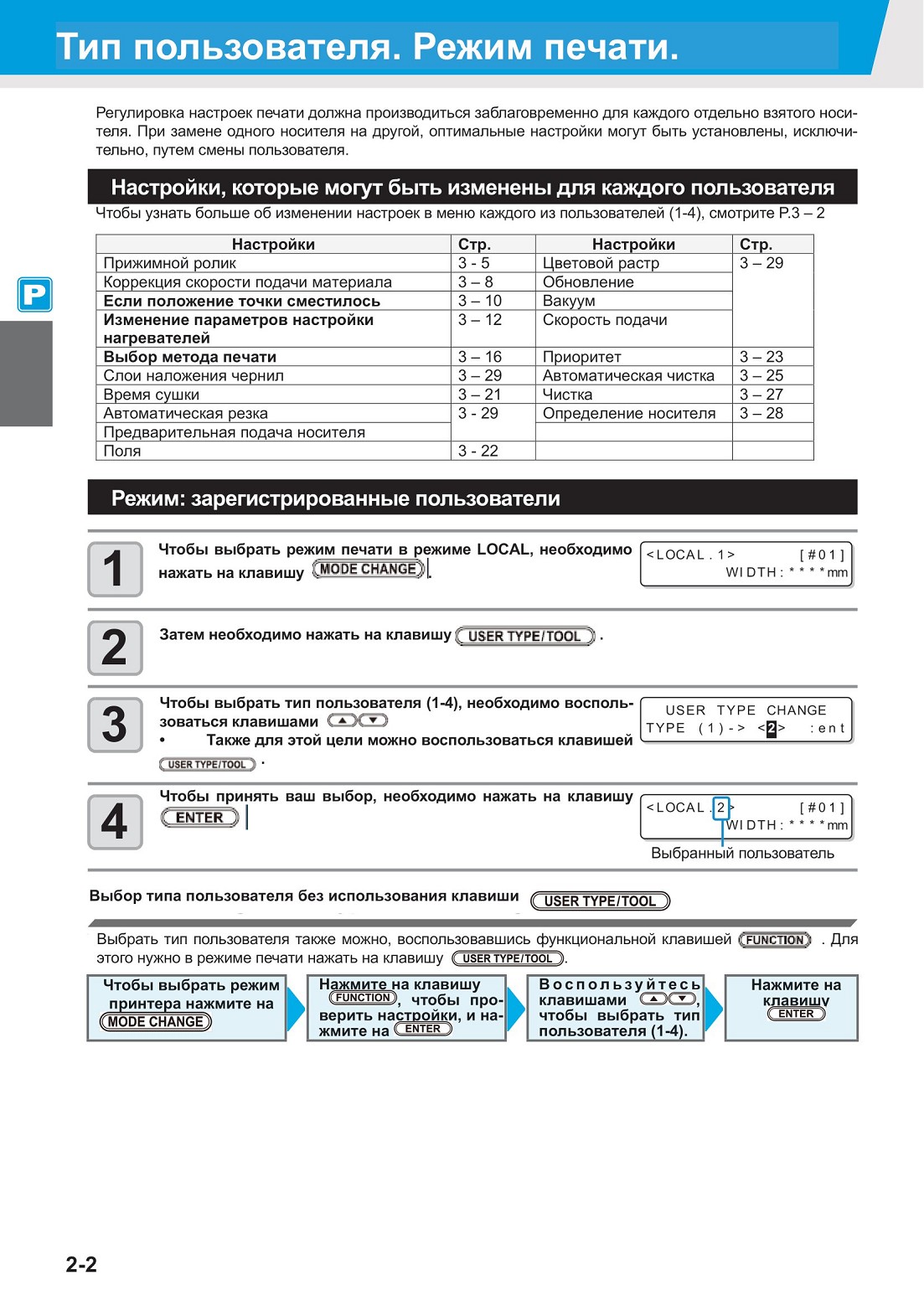

Тип пользователя. Режим печати.......................2-2

Настройки, которые могут быть изменены

для каждого пользователя.................................2-2

Режим: зарегистрированные пользователи......2-2

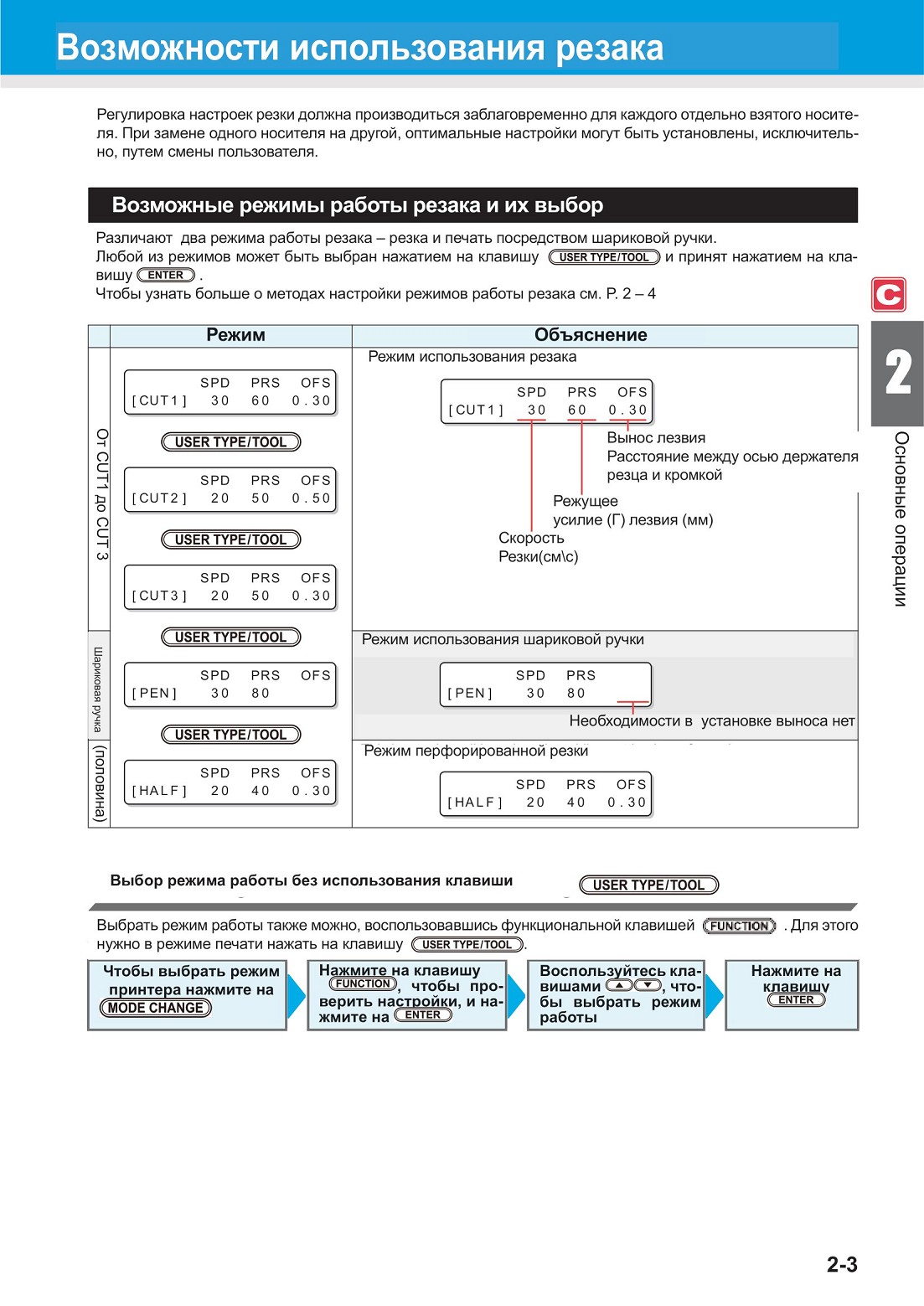

Возможности использования резака.................2-3

Возможные режимы работы резака и их выбор2-3

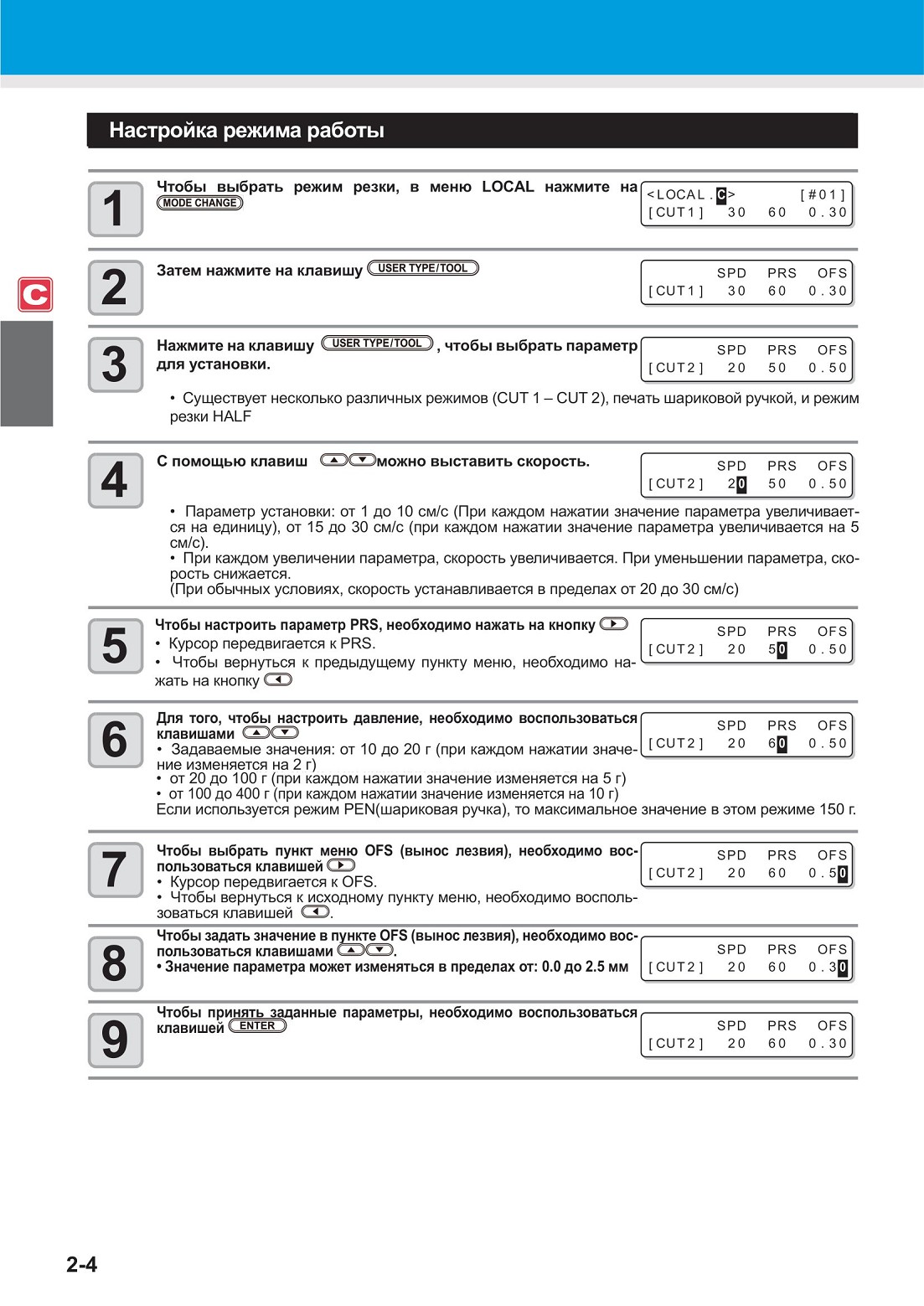

Настройка режима работы.................................2-4

График последовательности операций............2-6

Включение/выключение питания.......................2-7

Включение питания............................................2-7

Выключение питания..........................................2-8

Монтаж рабочего оборудования

(резак/плоттер).......................................................2-9

Использования резака........................................2-9

Смена лезвий резца.........................................2-12

Как монтировать роликовую ручку..................2-13

Используемый носитель....................................2-14

Регулировка высоты головки...........................2-14

Регулировка прижимных роликов в

зависимости от параметров носителя............2-16

Рулонный ограничитель...................................2-21

Максимальная площадь печати/резки............2-22

Заметки по регулировке прижимной пластины-

держателя .........................................................2-23

Монтаж рулона с носителем............................2-24

Приемное устройство 2-29

Изменения положения начальной точки 2-30

Использование носителя в листах 2-32

Пробная печать 2-33

Пробная печать 2-33

Очистка головки 2-34

Регулировка носителя и позиционирование

точки 2-34

Пробная резка 2-35

Подготовка нагревательных элементов 2-36

Изменение настроек нагревательных

элементов 2-36

Справочные значения температуры 2-37

Печать изображений 2-38

Начало печати 2-38

Остановка печати 2-39

Удаление полученных данных 2-39

Резка по полученным данным 2-40

Начало операции 2-40

Остановка операции 2-40

Возобновление операции 2-40

Остановка процесса резки 2-41

Если нужно - временно отодвинуть резак 2-41

Резка носителя 2-42
