Плоттер / катер Mimaki CJV30-60, CJV30-100, CJV30-130, CJV30-160. Руководство по эксплуатации и ТО - часть 3

Монтаж картриджей с чернилами
• Если был выбран режим печати шариковой ручкой (PEN), то исходным значением для скорости должны быть 30 см/с; давления - от 60 до 80 г.

• Если был выбран один из режимов резки (CUT 1 - 3 или HALF), то начинается процесс резки (регулировка положения кромки лезвия резака) и отбрасывания готовой продукции (см. Р.4-33).

• Если значение давления было выставлено на меньшее, чем 20 г, то значение скорости необходимо выставить на 10 см/с или менее. Если этого не сделать, то резцедержатель будет «плавать», буквы будут смазанными и будет производиться большое количество брака.

• При выборе большего значения давления, не следует ограничиваться регулировкой выброса лезвия. Если параметры заданы не правильно, т.е. давление слишком высоко, а выброс лезвия невелик, то плоттер может издавать странные звуки во время работы. В дополнение ко всему вышесказанному, следует заметить, что в данном случае носитель будет царапаться о рабочую поверхность плоттера, в результате чего, качество резки значительно ухудшается.

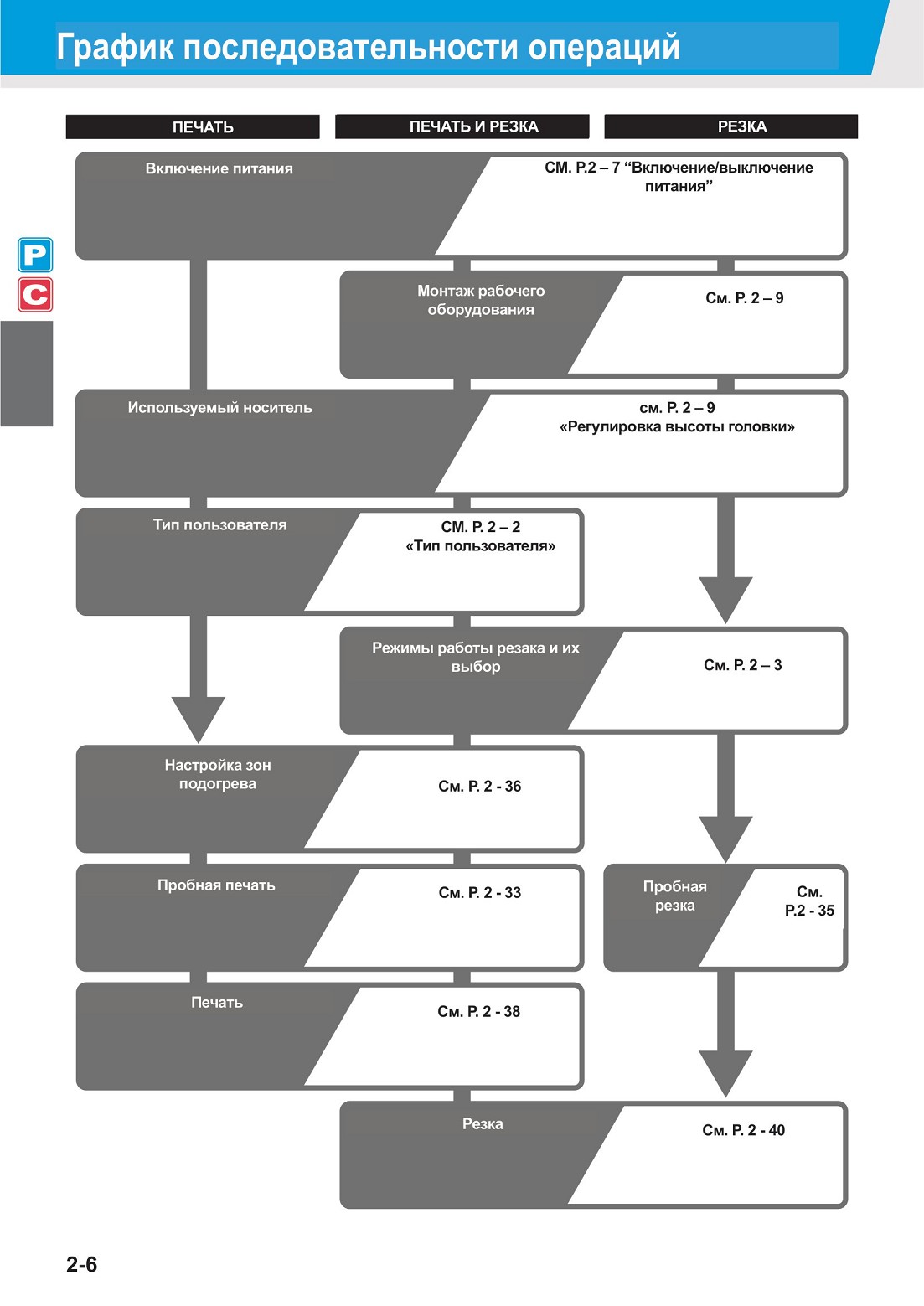

График последовательности операций

Включение/выключение питания

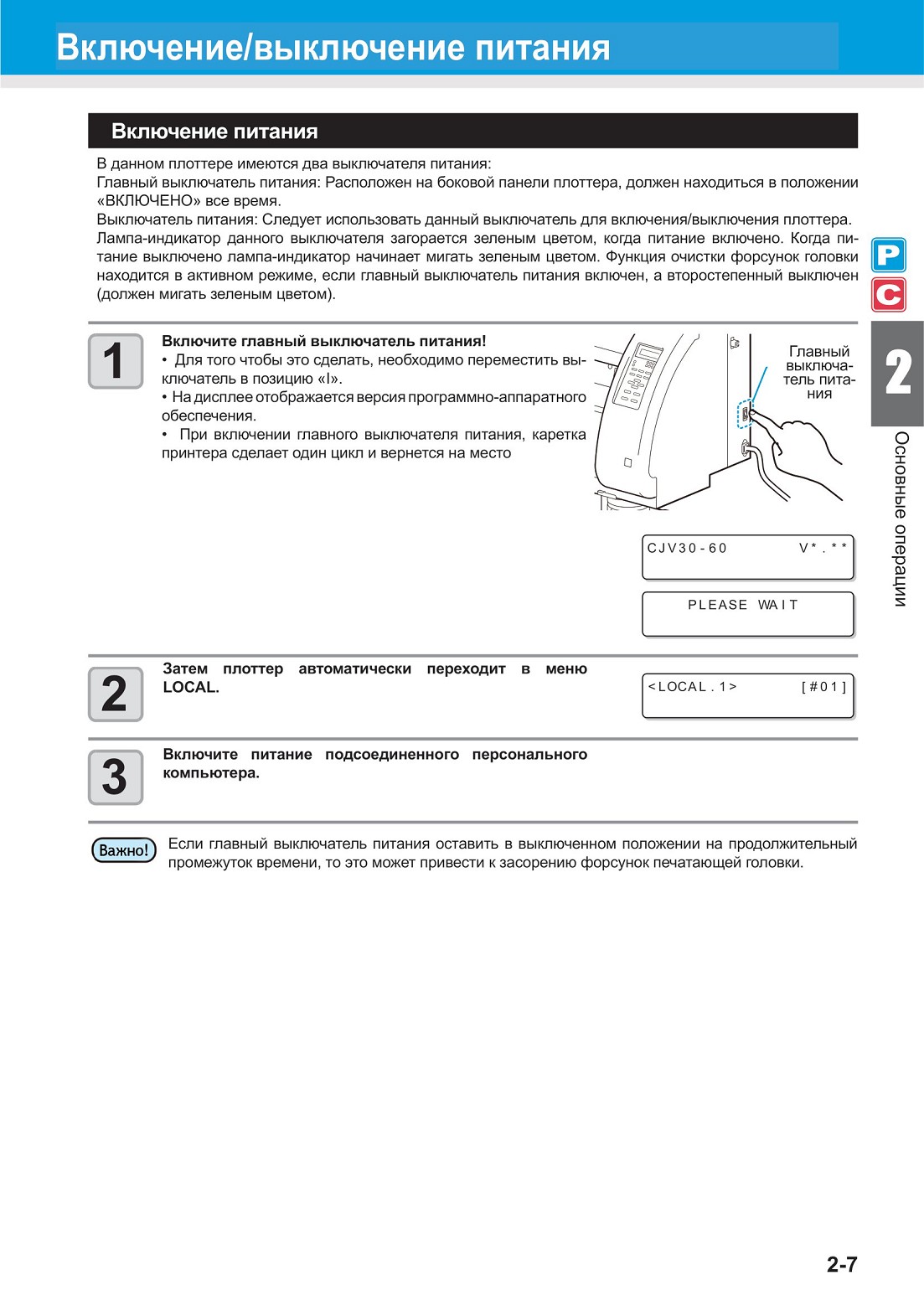

Включение питания

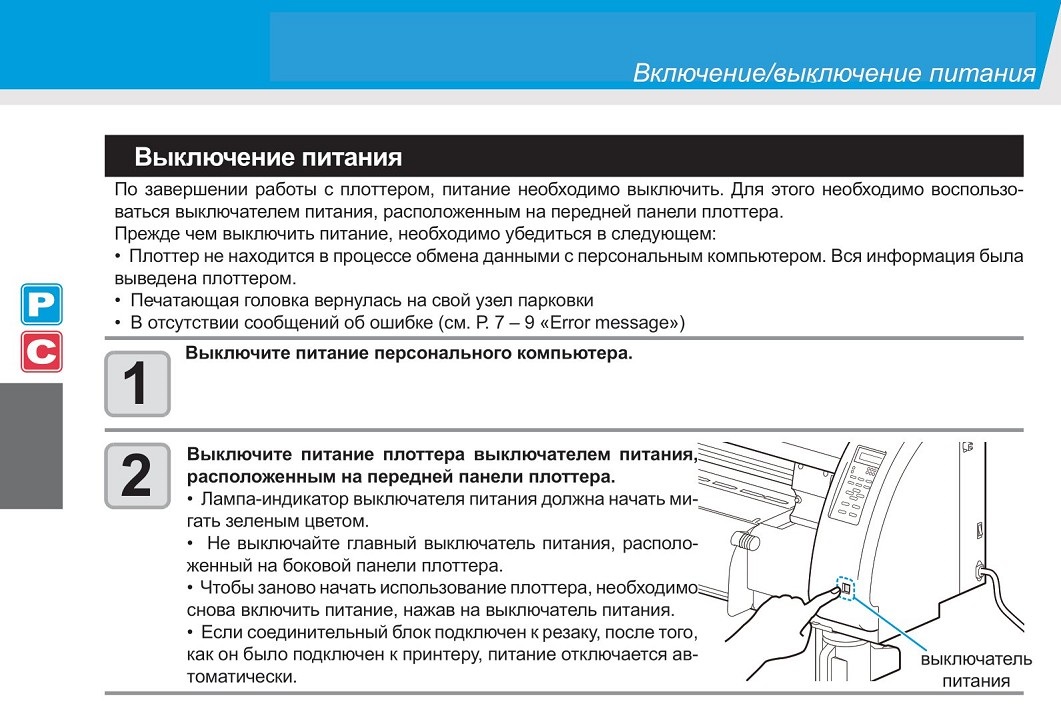

Выключение питания

Меры предосторожности при выключении питания
• Не отключайте питание плоттера, используя главный выключатель питания.

Когда главный выключатель питания находится в позиции ON (включено), периодически запускается система очистки форсунок печатающей головки, происходить промывка сопл. Если главный выключатель в позиции OFF (выключено), то функция автоматической чистки будет деактивирована, что может привести к засорению печатающей головки.

• Питание следует отключать только тогда, когда вы убедитесь в том, что блок печати находится в исходном положении.

Если питание было отключено, до того как печатающий блок мог вернуться в исходное положение на узел парковки, то чернила в головке могут высохнуть и стать причиной засора форсунок.

• Не отключайте питание во время цикла печати или резки.

Каретка держатель может не успеть вернуться в исходное положение.

• Только после того, как второстепенный выключатель питания был приведен в позицию OFF (выключено), можно выключить питание главным выключателем на боковой панели принтера.

Отключая питание главным выключателем с целью перемещения плоттера в другое место или для его ремонта, сначала нужно выключить питание выключателем на передней панели плоттера. Убедившись в том, что манипуляция с выключателем на передней панели имела эффект, приведите главный выключатель в положение OFF(BbiwiK>4eHo).
2-8

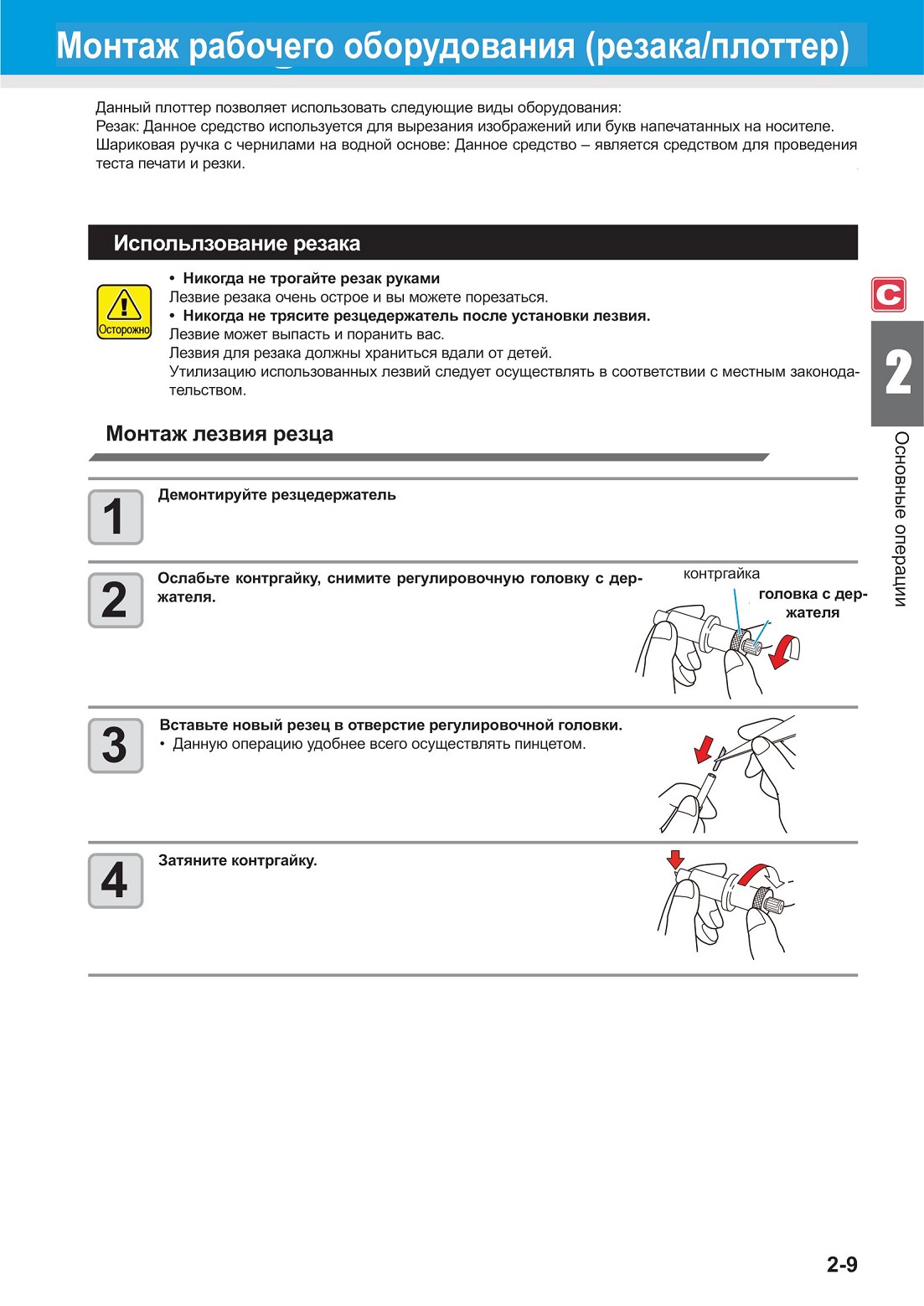

Монтаж рабочего оборудования (резака/плоттер)

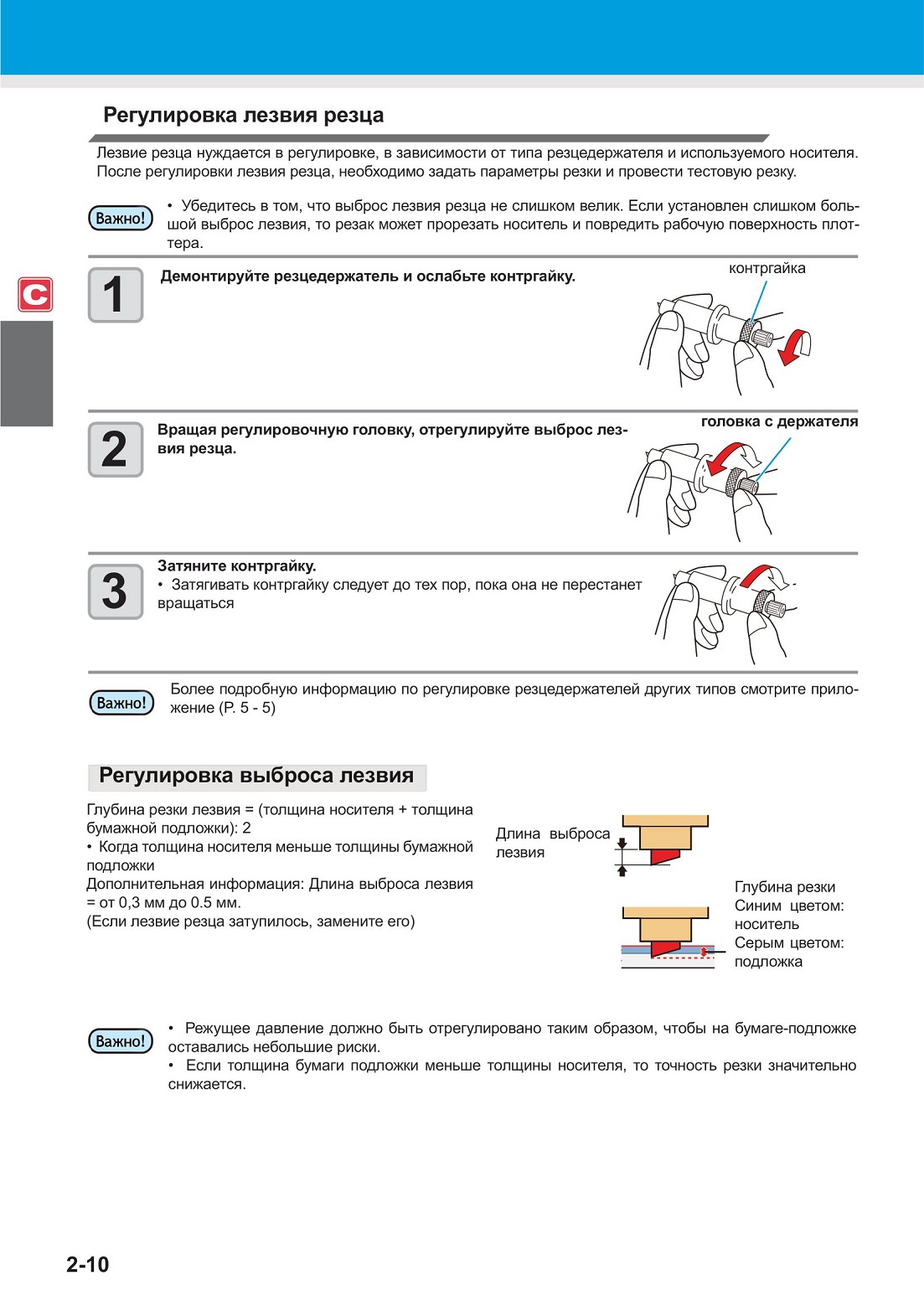

Регулировка лезвия резца

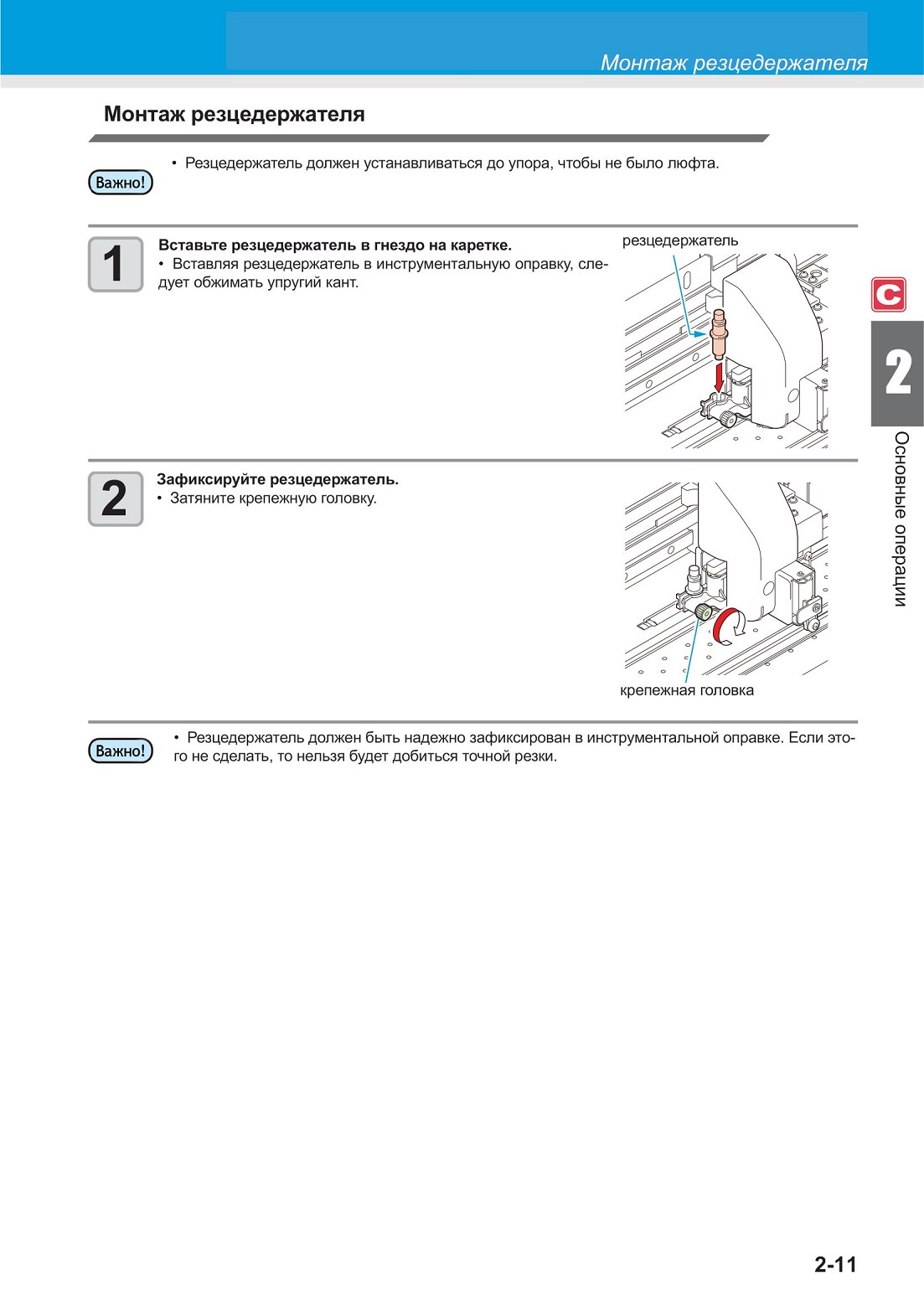

Монтаж резцедержателя

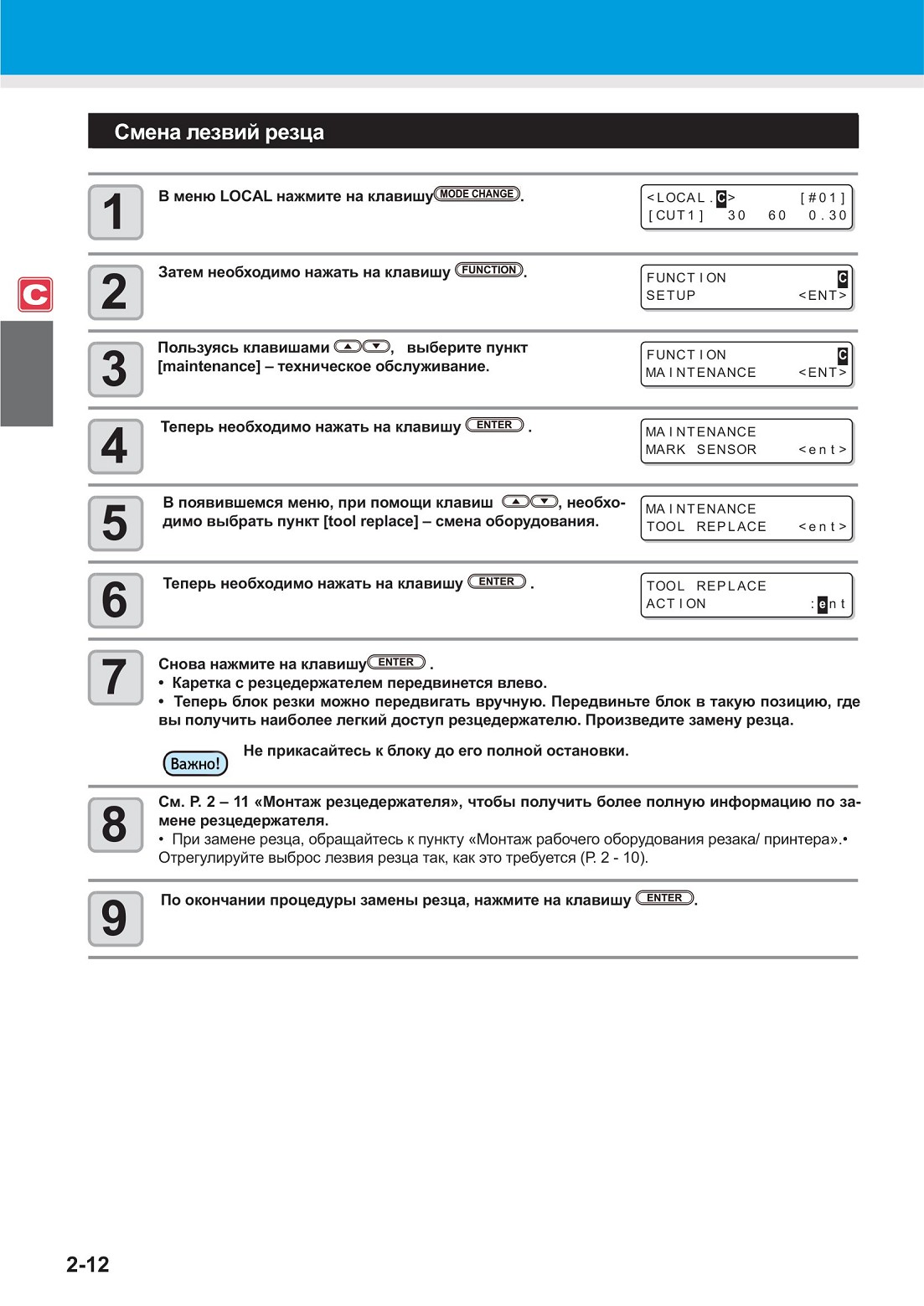

Смена лезвий резца

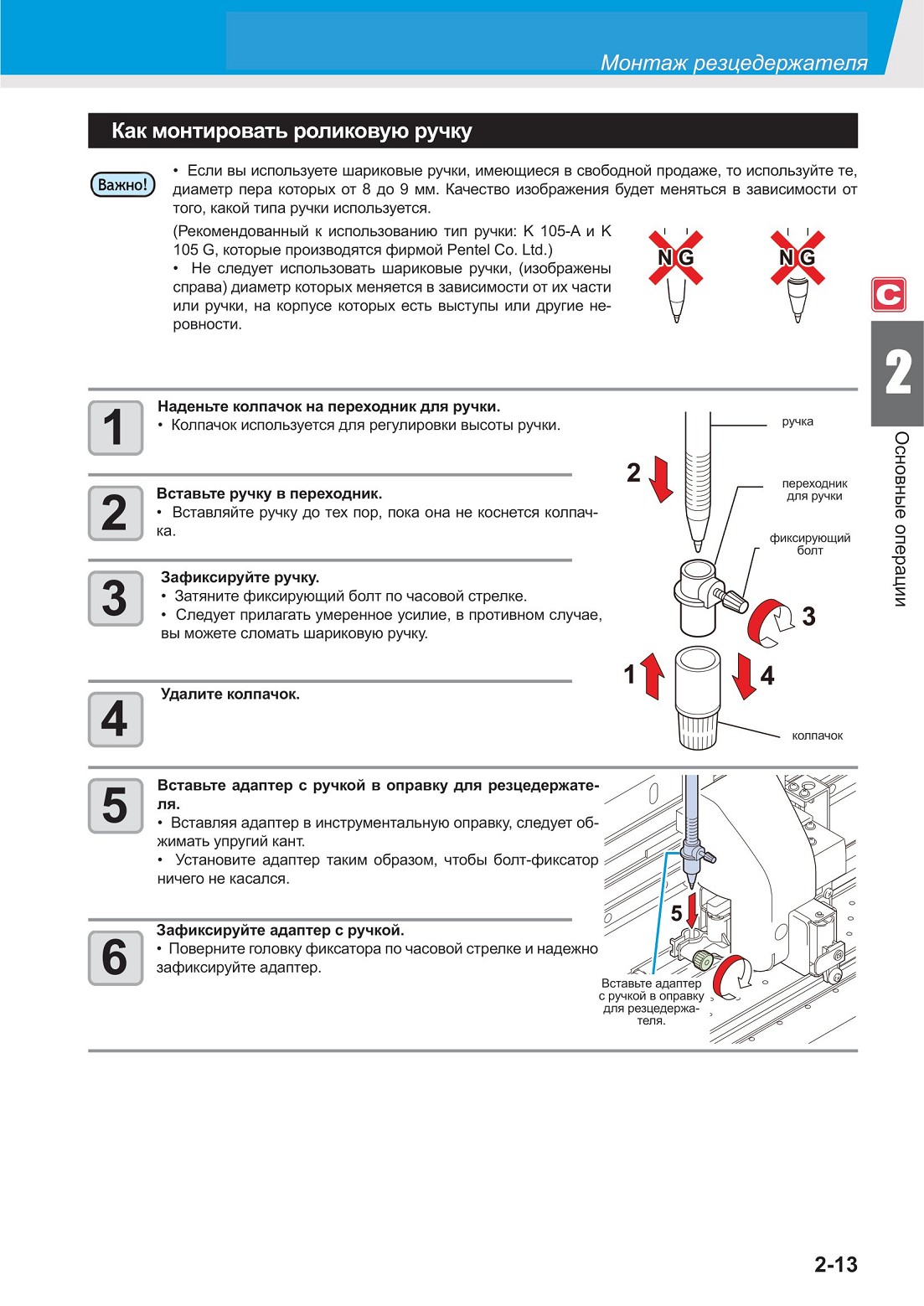

Как монтировать роликовую ручку

Используемый носитель
Данный плоттер может работать как с листовым материалом, так и с рулонным.

См. Р.1 -11 «Типы используемых материалов».

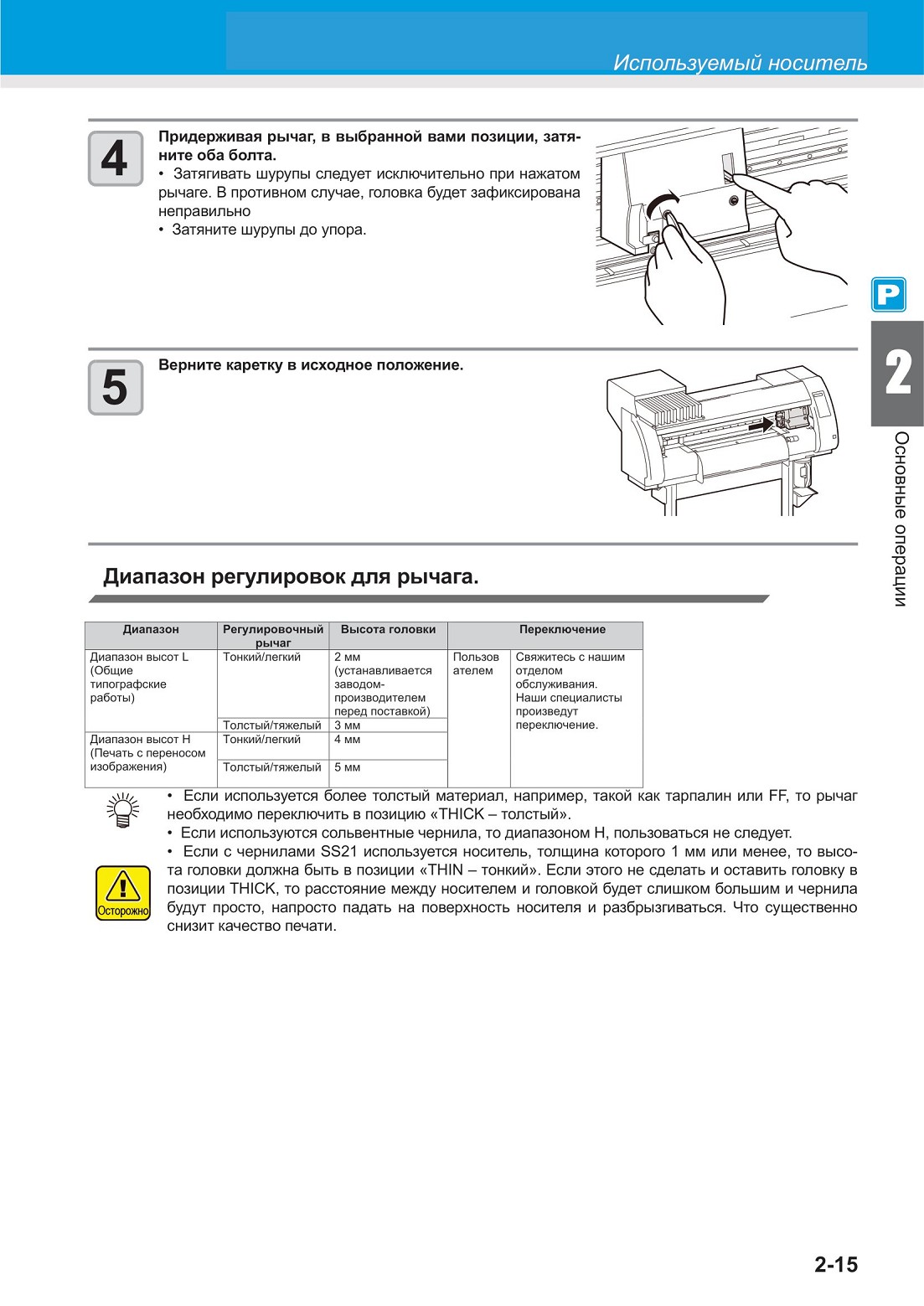

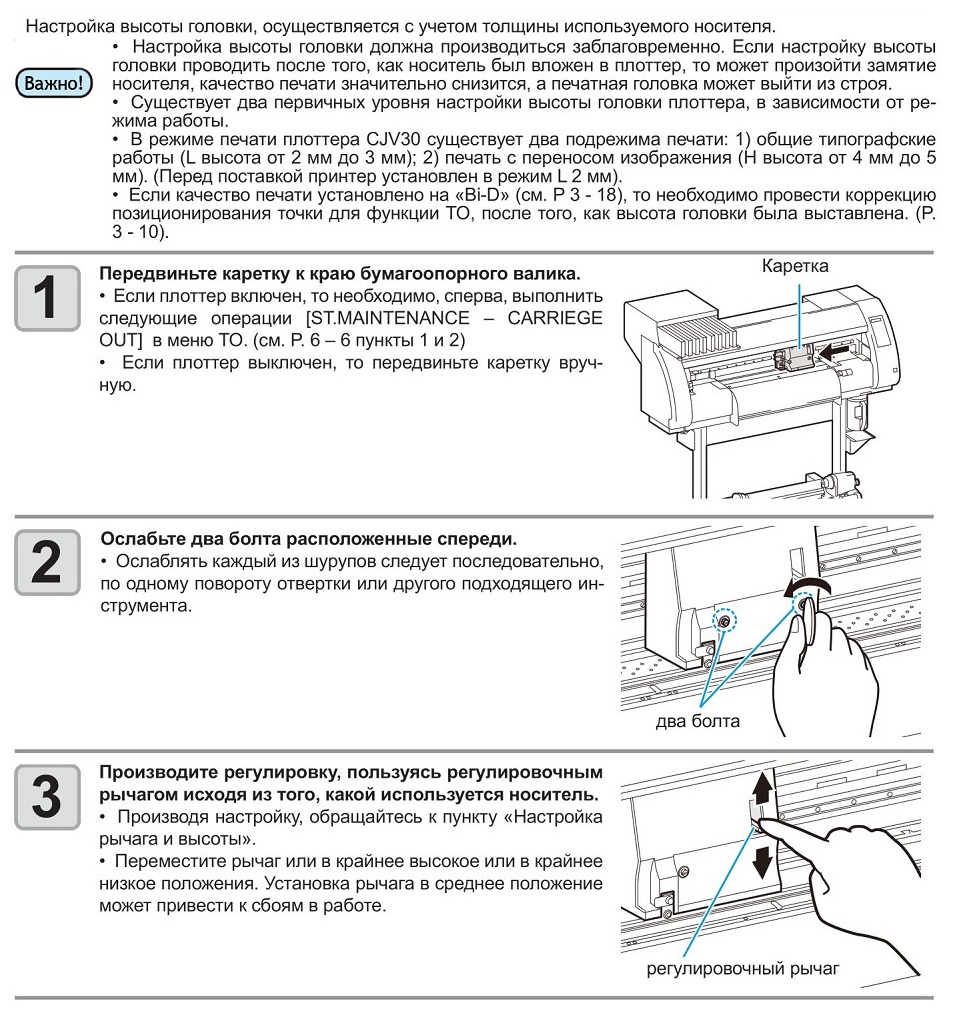

Регулировка высоты головки

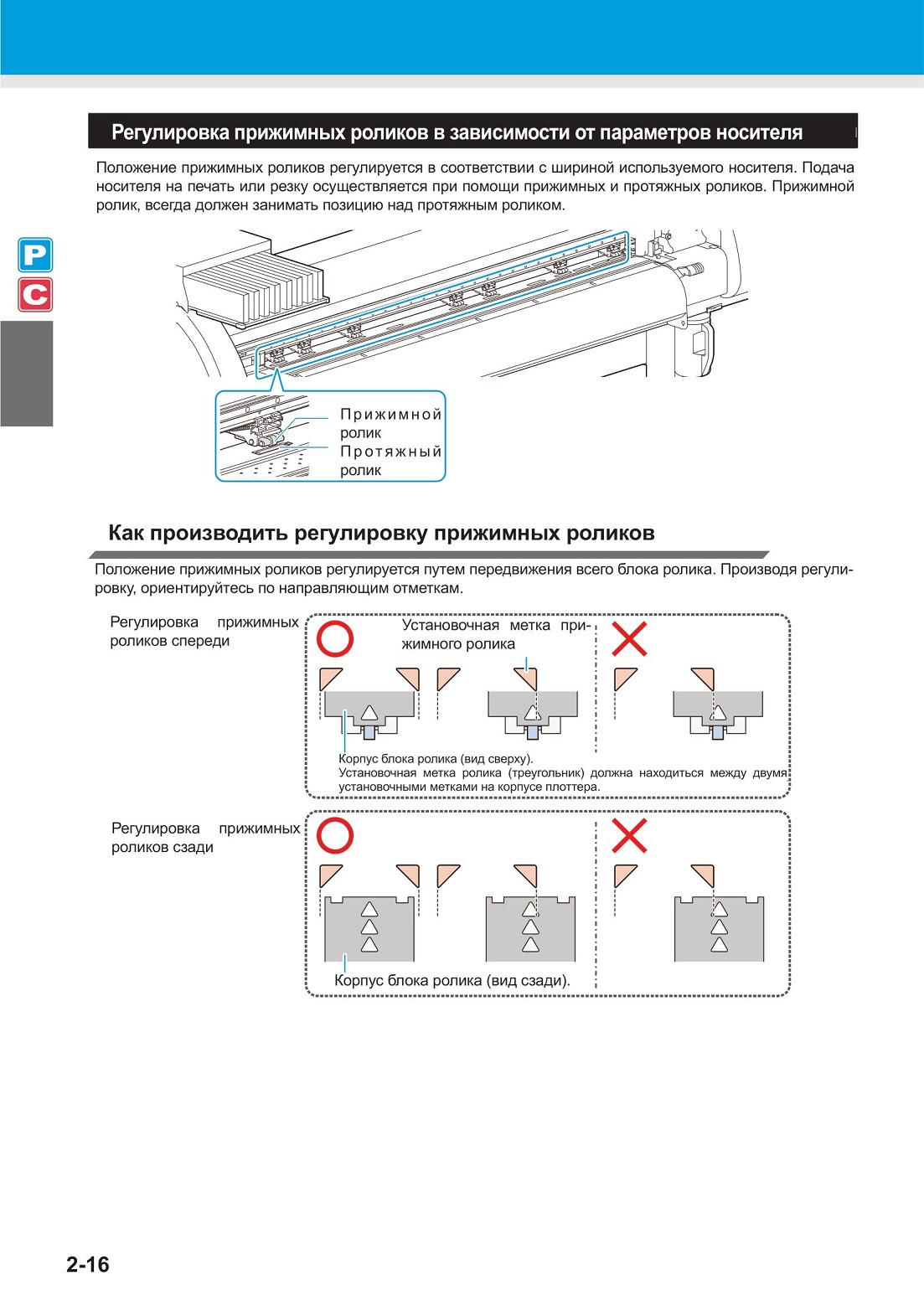

Регулировка прижимных роликов в зависимости от параметров носителя

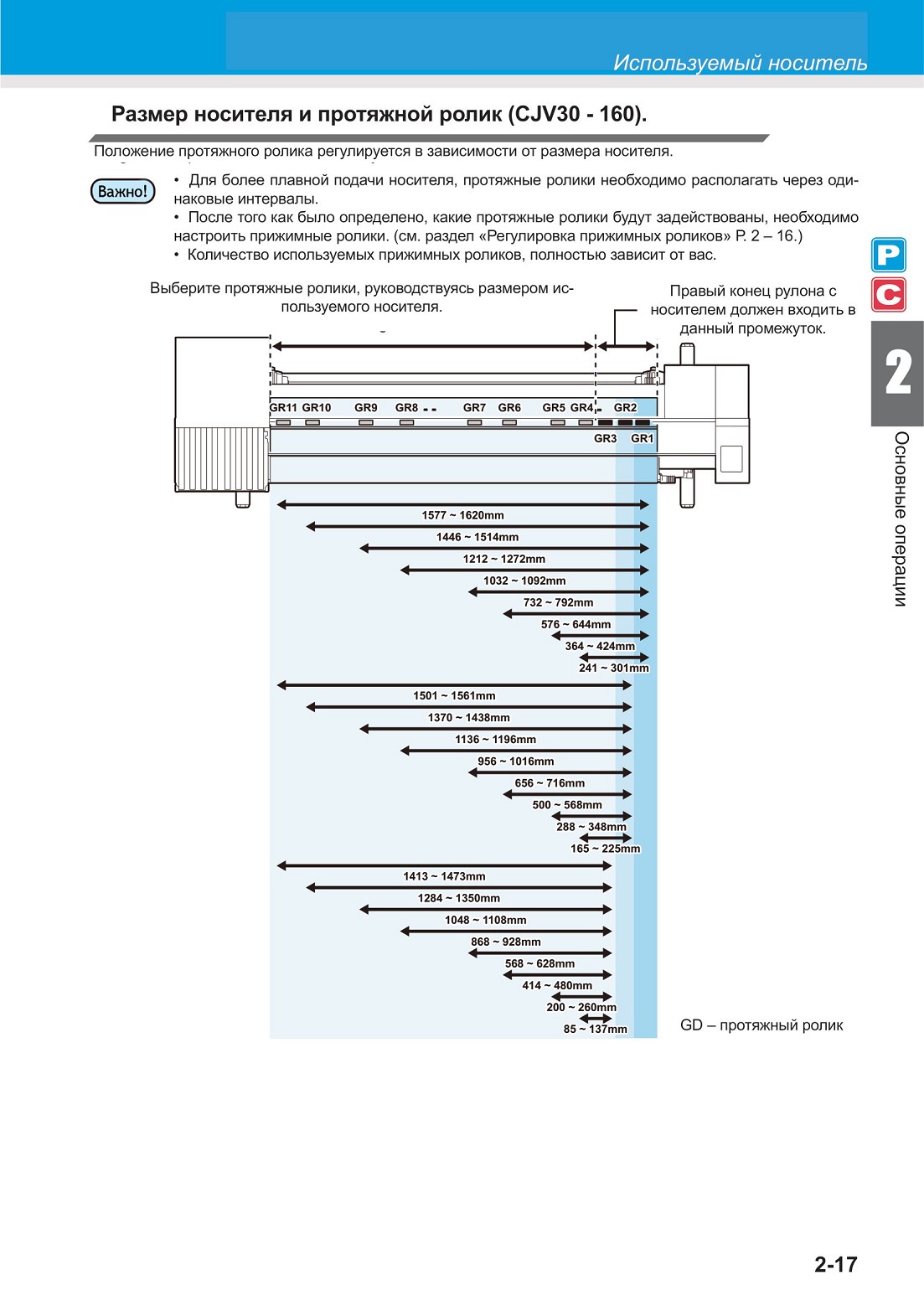

Размер носителя и протяжной ролик (CJV30 -160).

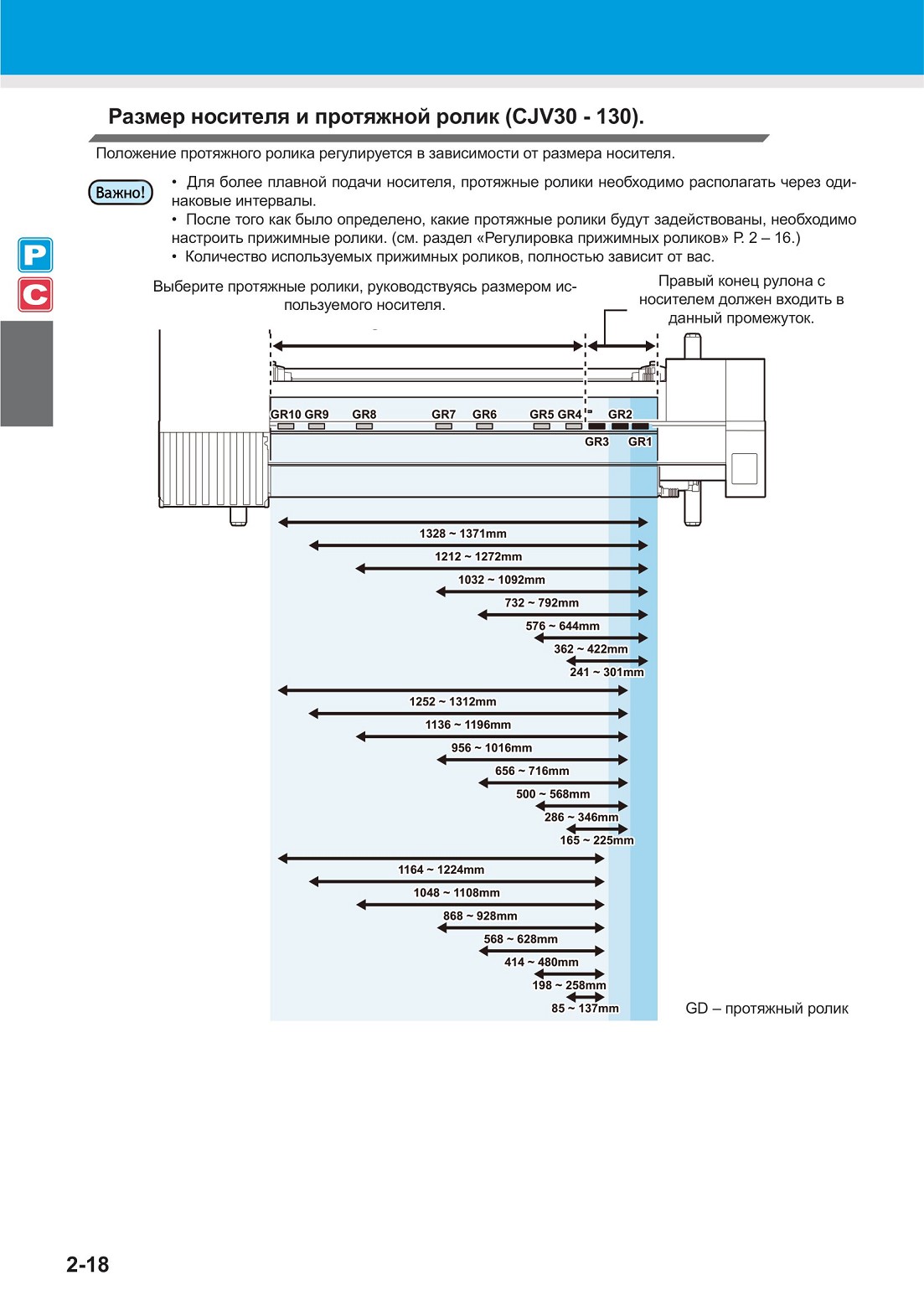

Размер носителя и протяжной ролик (CJV30 -130).

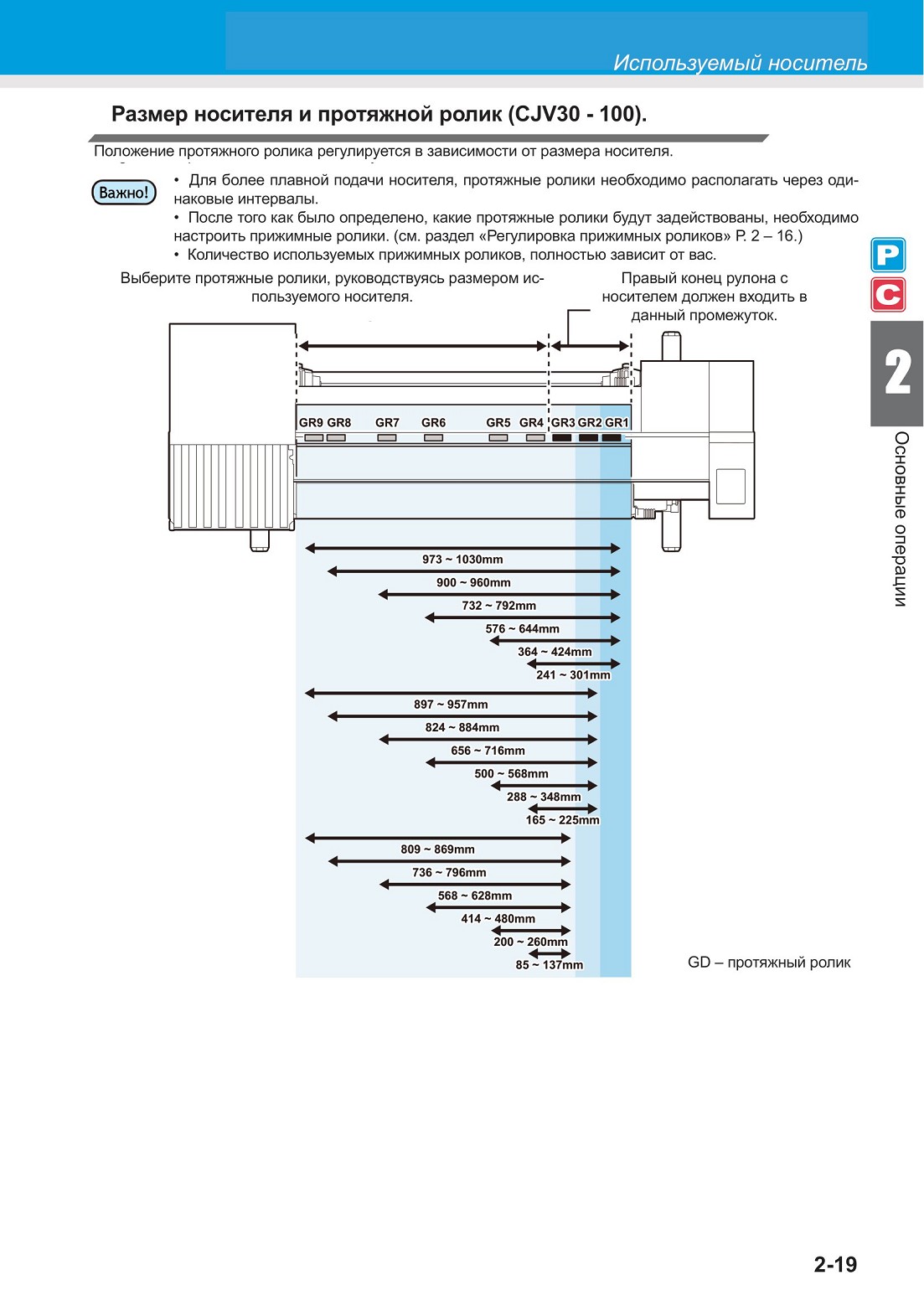

Размер носителя и протяжной ролик (CJV30 -100).

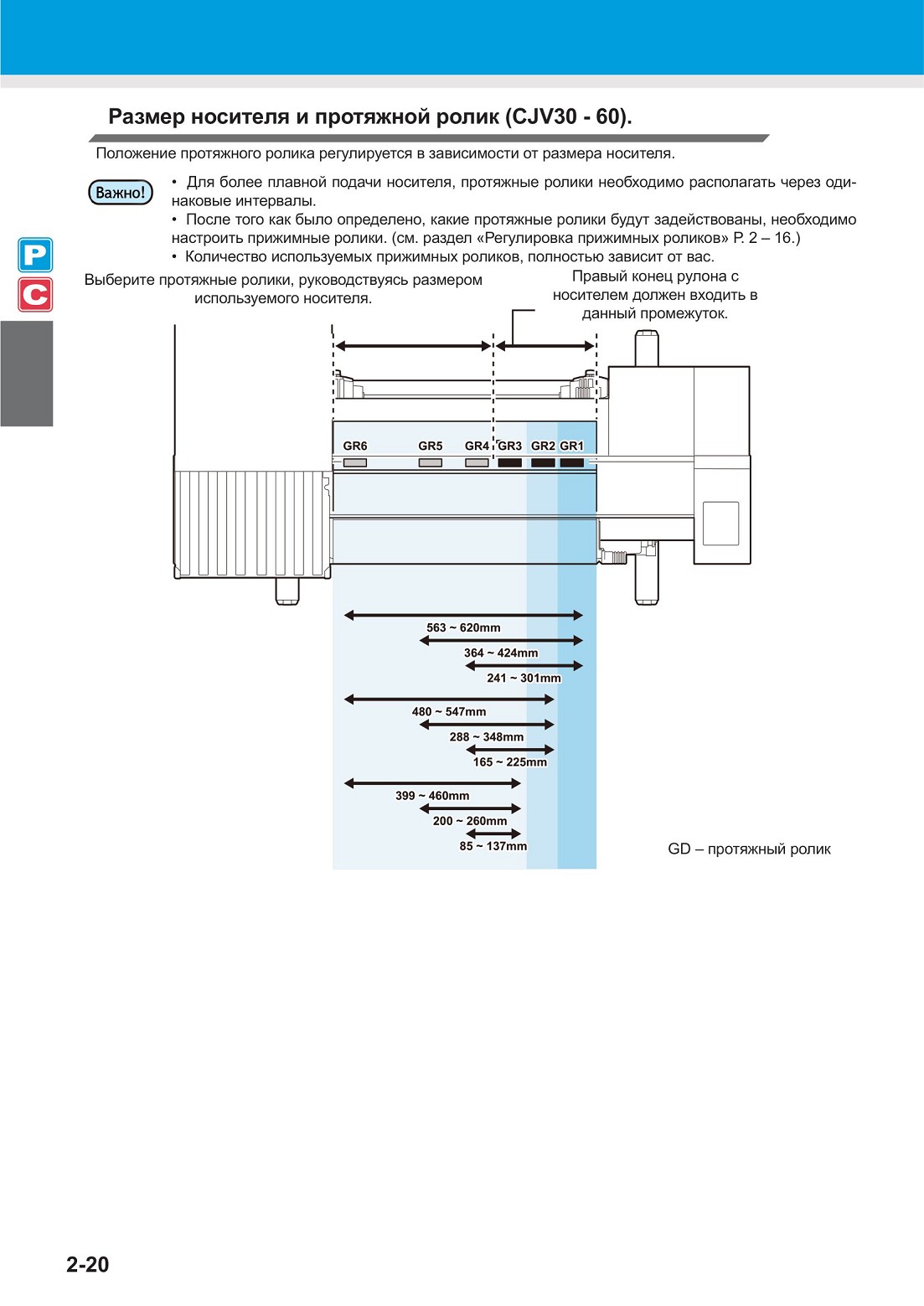

Размер носителя и протяжной ролик (CJV30 - 60).

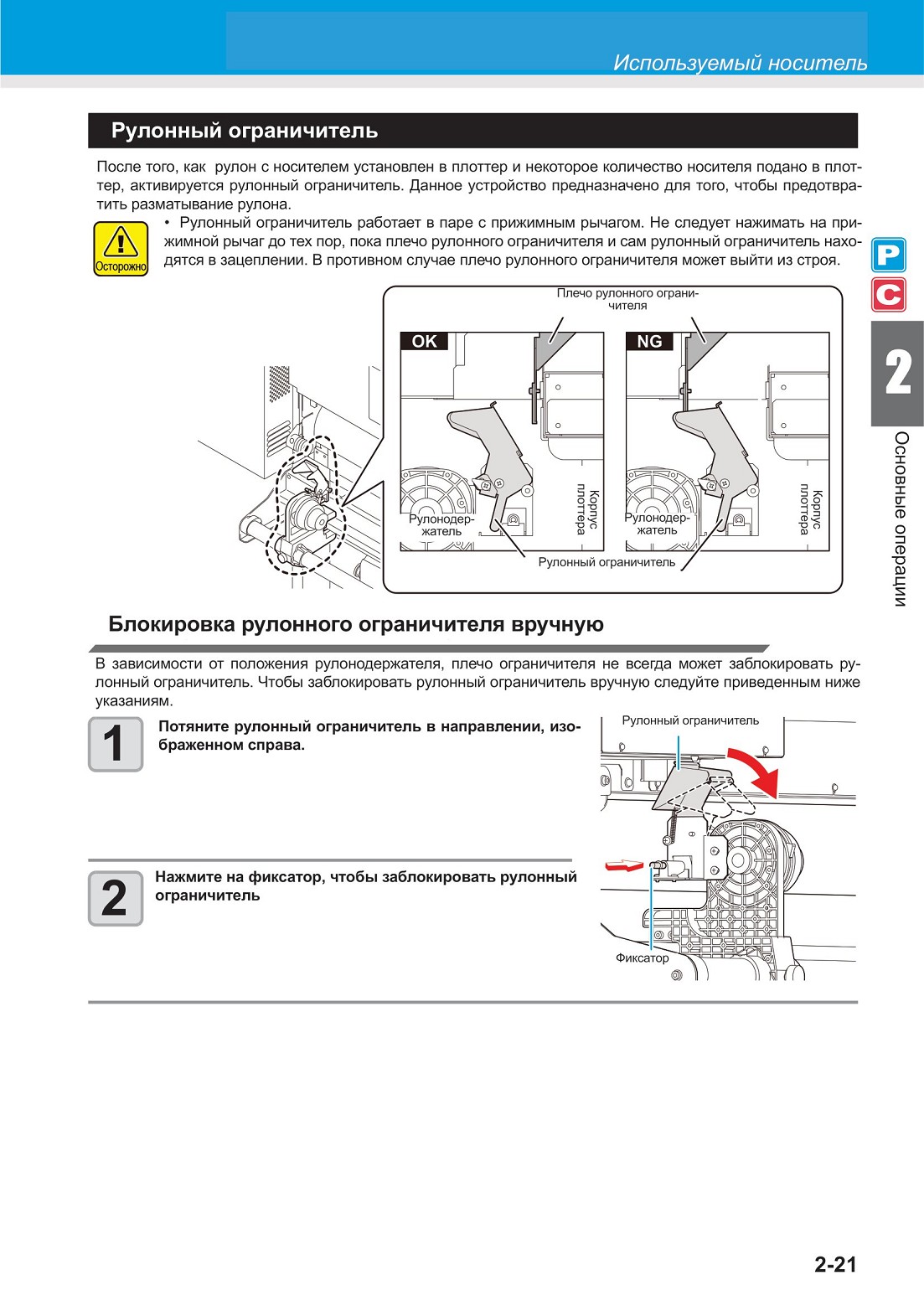

Рулонный ограничитель
