Liquiline System CA80AL Анализатор жидкости промышленный. Инструкция по эксплуатации - часть 4

Управление

Liquiline System CA80AL

Меню/Настр/Выходы/Бинар. выход x:y ¹⁾

Функции

Опции

Информация

Тип сигнала = Статичный сигнал

Функция

Выбор

Источник выдаваемых данных о состоянии

• Нет

переключения

• Пред. перекл.

Перечисленные ниже функции зависят от

• Сообщение диагност.

выбранной опции.

• Очистка

Функция = Нет Выключение функции. Другие

• Анализатор

параметры отсутствуют.

Заводские настройки

Нет

Назначения

Выбор нескольких

В этом пункте меню можно определить

вариантов

двоичные выходы, которые необходимо

Функция = Очистка

• Очистка 1 - вода ...

использовать для активации клапанов и

• Очистка 4 - реагент

насосов. Он используется в целях точного

присвоения управляющего сигнала

двоичному выходу для очистки/дозирования

воды согласно программе очистки.

Определение программ очистки

осуществляется в следующем меню: Меню/

Настр/Дополнител. функции/Очистка.

Ист. данных

Выбор нескольких

‣ Выберите датчики предельного уровня,

вариантов

значения с которых должны считываться

Функция = Пред. перекл.

Пред.перекл 1 ... 8

через двоичный выход.

Конфигурация датчиков предельного уровня:

Меню/Настр/Дополнител. функции/Пред.

перекл..

Режим работы

Выбор

Как назначено

• Как назначено

С помощью этого пункта меню

Функция = Сообщение

• Namur M

обеспечивается передача диагностических

диагност.

• Namur S

сообщений через специально выбранный

• Namur C

двоичный выход.

• Namur F

Namur M ... F

Заводские настройки

При выборе одного из классов Namur будут

Как назначено

выдаваться все сообщения, присвоенные

данному классу.

Кроме того, назначение класса Namur можно

изменить для каждого диагностического

сообщения .

Назначения

Выбор

При выборе этой опции двоичный выход

• Нет

выводит информацию о том, является

Функция = Анализатор

• Анализатор SP1:

активным измерение по выбранному каналу

треб.проба

измерения или запущено действие,

• Измерение активно

требующее выборки (измерение, калибровка

SP1

или очистка).

При использовании двухканальных приборов

Заводские настройки

также отображается Анализатор SP2:

Нет

треб.проба и Измерение активно SP2

Тип сигнала = ЧИМ

Макс. частота

1,00 ... 1000,00 Гц

Максимальная частота выходного сигнала

ЧИМ

Заводские настройки

Она совпадает с максимальным верхним

1000,00 Гц

пределом диапазона измерения.

Форм.знач.измер.

Выбор

‣ Используется для определения числа

• #

десятичных знаков.

• #.#

• #.##

• #.###

Заводские настройки

#.##

92

Liquiline System CA80AL

Управление

Меню/Настр/Выходы/Бинар. выход x:y ¹⁾

Функции

Опции

Информация

Источн.данных

Выбор

Источник, значения с которого должны

• Нет

считываться через двоичный выход в виде

• Входы с датчиков

частоты.

• Двоичные входы

• Контроллер

• Сигналы цифровой

шины

• Математические

функции

Заводские настройки

Нет

Измер.значение

Выбор

‣ Выберите значение измеряемой

В зависимости от:

величины, выводимое в виде частоты

Источн.данных ≠

Источн.данных

через двоичный выход.

Контроллер

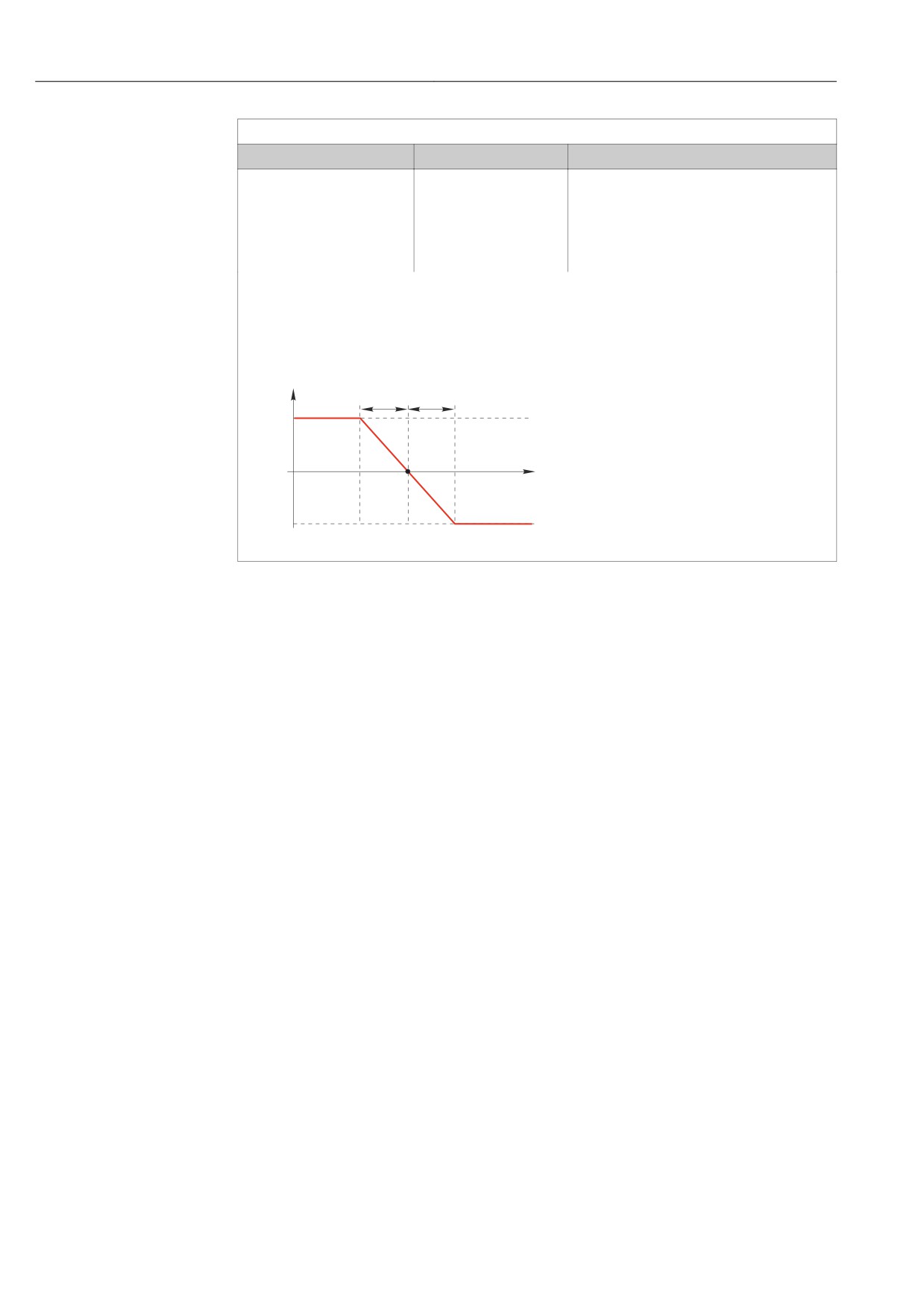

Тип прив.мех.

Выбор

‣ Здесь определяется компонент

• Нет

контроллера, который должен

Источн.данных =

• Биполяр

активироваться подключенным

Контроллер

• Униполяр+

управляющим устройством, например ,

• Униполяр-

дозирующим насосом.

Заводские настройки

Биполяр

Нет

"Разбиение диапазона"

Униполяр+

Компонент обработанной переменной,

используемый контроллером для увеличения

значения переменной процесса

Униполяр-

Используется для подключенных

управляющих устройств, обеспечивающих

уменьшение значения управляемой

переменной

Характ. реж. hold

Выбор

Заморозка

• Заморозка

Прибор постоянно выдает последнее

• Фикс. знач.

значение.

• Нет

Фикс. знач.

Заводские настройки

На выход подается ток постоянной заданной

Нет

величины.

Нет

Удержание для этого выхода не выполняется.

Режим Hold

0 ... 100 %

Характ. реж. hold = Фикс.

Заводские настройки

знач.

0 %

Ошибка работы

Выбор

Заморозка

• Заморозка

Прибор постоянно выдает последнее

• Фикс. знач.

значение.

Заводские настройки

Фикс. знач.

Фикс. знач.

На выход подается ток постоянной заданной

величины.

Ошиб. знач.

0 ... 100 %

Ошибка работы = Фикс.

Заводские настройки

знач.

0 %

1)

x:y = номер гнезда : номер входа

93

Управление

Liquiline System CA80AL

10.7

Сигнальные выходы

10.7.1 Токовые выходы

По умолчанию Liquiline System CA80 имеет два аналоговых токовых выхода.

С помощью модулей расширения можно установить дополнительные токовые

выходы.

Настройка диапазона токового выхода

‣ Меню/Настр/Общие настройки: выберите 0..20 мА или 4..20 мА.

Меню/Настр/Выходы/Ток.выход x:y ¹⁾

Функция

Опции

Информация

Ток.выход

Выбор

Эта функция используется для активации и

• выкл

деактивации вывода переменной на

• вкл

соответствующий токовый выход

Заводские настройки

выкл

Источн.данных

Выбор

Предлагаемые источники данных зависят от

• Нет

исполнения прибора.

• Подключенные входы

Для выбора доступно основное значение

• Контроллер

анализатора, а также все датчики и

контроллеры, подключенные к входам

Заводские настройки

Нет

Измер.значение

Выбор

Доступное для выбора измеренное значение

• Нет

зависит от выбранного значения параметра

• В зависимости от

Источн.данных

Источн.данных

Заводские настройки

Нет

Список измеряемых переменных представлен в таблице Измер.значение, зависит от настройки

параметра Источн.данных→  95.

Кроме измеренных значений, поступающих от подключенных датчиков, в качестве источника

данных можно выбрать контроллер. Для этого удобнее всего использовать меню Дополнител.

функции. Здесь можно выбрать и настроить токовый выход для вывода управляемой переменной.

Знач.ниж.пред.

Диапазон настройки и

На токовый выход может передаваться весь

заводские настройки в

диапазон измерения или его часть. Для этого

Знач.верхн.пред.

зависимости от

необходимо указать начальное и конечное

Измер.значение

значения требуемого диапазона

Характ. реж. hold

Выбор

Зафикс.послед.значение

(для датчиков)

• Зафикс.послед.значени

Прибор постоянно выдает последнее

е

значение тока

• Фикс. знач.

Фикс. знач.

• Игнор.

На выход подается ток постоянной заданной

Заводские настройки

величины

В зависимости от канала:

Игнор.

выход

Удержание для этого токового выхода не

выполняется

Ток.cиг.hold

От 0,0 до 23,0 мА

‣ Определение фиксированного значения

(для датчиков)

тока, подаваемого на токовый выход при

Заводские настройки

удержании

Характ. реж. hold = Фикс.

22,0 мА

знач.

1)

x:y = гнездо:номер входа.

94

Liquiline System CA80AL

Управление

Измер.значение в зависимости от Источн.данных

Источн.данных

Измер.значение

Алюминий

Выбор

Осн.значение

pH Стекл

Выбор

• Исх.знач.мВ

pH ISFET

• pH

• Температура

ОВП

Выбор

• Температура

• ОВП мВ

• ОВП %

О2. (амп.)

Выбор

• Температура

О2 (опт.)

• Пaрциальн. давл.

• Концентрация жидкости

• Обогащение

• Исх.знач нА.

(только О2. (амп.))

• Исх.знач.мкс

(только О2 (опт.))

Пров. инд.

Выбор

• Температура

Пров. кон.

• Проводимость

• Сопротивл.

(только Пров. кон.)

• Концентрация

(только Пров. инд. и Пров. кон.)

Дезинфекция

Выбор

• Температура

• Ток датчика

• Концентрация

ISE

Выбор

• Температура

• pH

• Переведено с помощью www.DeepL.com/Translator

• Нитраты

• Калий

• Хлорид

TU/TS

Выбор

• Температура

TU

• Мутность г/л

(только TU/TS)

• Мутность FNU

(только TU/TS)

• Мутность, формазин

(только TU)

• Мутность, тверд.

(только TU)

Нитраты

Выбор

• Температура

• NO3

• NO3-N

УИС

Выбор

• Температура

• Согласов.

• Мутность

95

Liquiline System CA80AL

Управление

Меню/Настр/Выходы/Сигн. реле или реле на определенном канале.

Функция

Опции

Информация

Функция

Выбор

Перечисленные ниже функции зависят от

• выкл

выбранной опции.

• Пред.перекл.

Эти варианты приведены раздельно для

• Контроллер

большей ясности описания опций

• Диагностика

Функция = выкл

• Очистка

Отключение функции реле, при этом

(датчик)

дальнейшая настройка не требуется

• Формула

(датчик)

• Анализатор

Заводские настройки

• Сигнальные реле:

Диагностика

• Дополнительные реле:

выкл

Выходной сигнал состояния конечного выключателя

Функция = Пред.перекл.

Функция

Опции

Информация

Источн.данных

Выбор

Выберите конечный выключатель, через

Предел.перекл. 1 ... 8

который будет поступать сигнал состояния

реле

Заводские настройки

Нет

Настройка датчиков предельных значений

производится в меню:

Настр/Дополнител. функции/Пред. перекл..

^{С помощью сенсорных кнопок ALL и}

NONE выберите или отмените выбор

одновременно всех концевых

выключателей.

Характ. реж. hold

Выбор

• Зафикс.послед.значени

е

• Фикс.значение

• Игнор.

Заводские настройки

Игнор.

Вывод переменной, обработанной контроллером

Для вывода переменной, обработанной контроллером, через реле выполняется

модуляция реле. На реле подается питание (импульс, t₁), затем оно снимается

(интервал, t₀).

Функция = Контроллер

Функция

Опции

Информация

Источн.данных

Выбор

‣ Выбор контроллера, используемого в

• Нет

качестве источника данных

• Контроллер 1

• Контроллер 2

Заводские настройки

Нет

Режим работы

Выбор

ШИМ = широтно-импульсная модуляция

• ШИМ

ЧИМ = частотно-импульсная модуляция

• ЧИМ

Заводские настройки

ШИМ

97

Управление

Liquiline System CA80AL

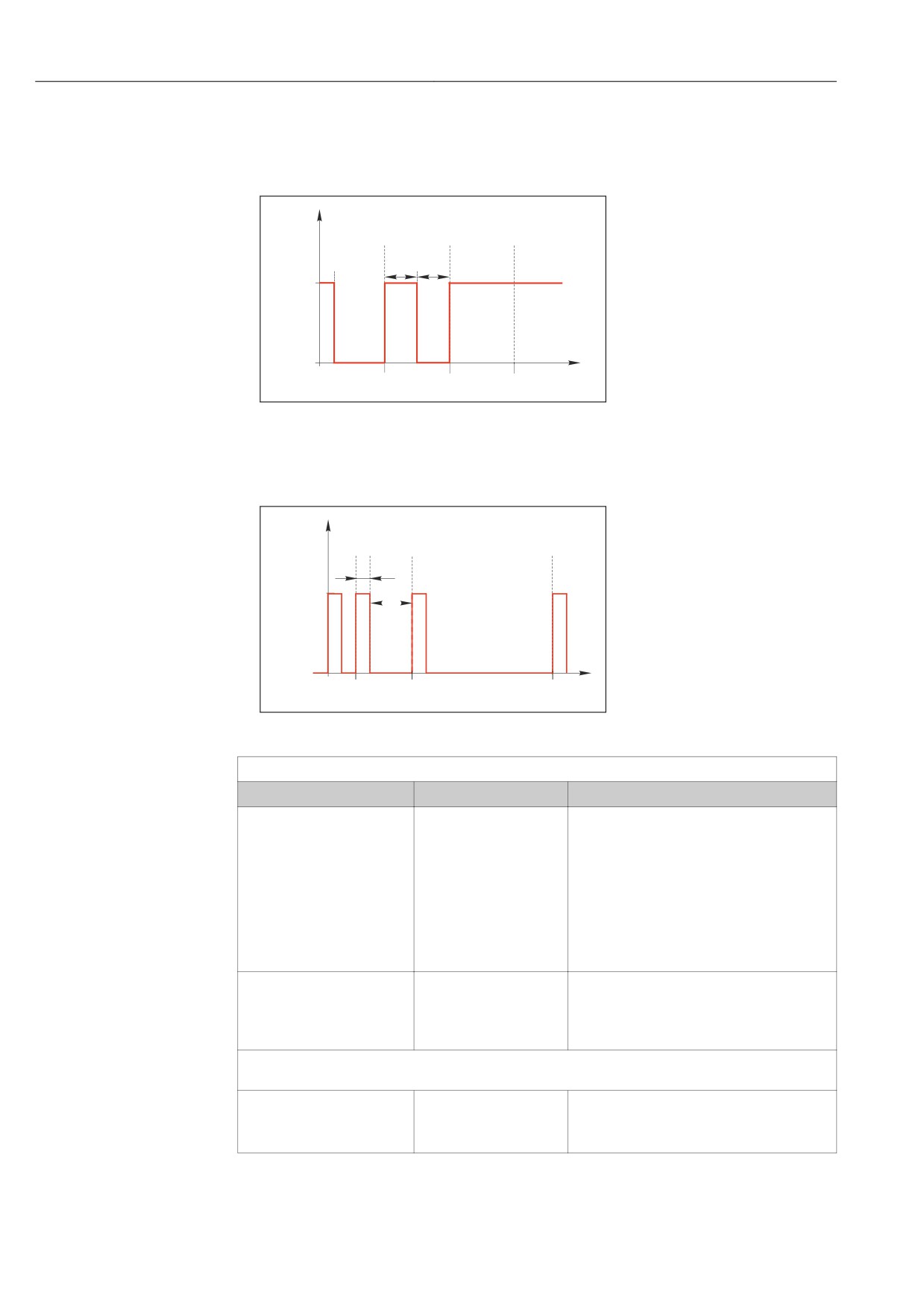

1. ШИМ (широтно-импульсная модуляция):

Длительность импульса в цикле колеблется в пределах периода T (T=t₁+t₀).

Длительность цикла остается постоянной.

y = t / T

1

10 %

50 %

100 %

t

1

t

0

1 "High"

0 "Low"

t

0

T

2T

3T

 72

Типичное применение: электромагнитный клапан

2. ЧИМ (частотно-импульсная модуляция):

Осуществляется выдача импульсов постоянной длительности (t₁) и изменение

интервала между импульсами (t₀). На максимальной частоте, t₁ = t₀.

y = f / f

max

= T

min

/ T

100 %

50 %

20 %

t

1

1 "High"

t

0

0 "Low"

t

T

2T

3T

 73

Типичное применение: дозировочный насос

Функция = Контроллер

Функция

Опции

Информация

Тип прив.мех.

Выбор

Выбор компонента контроллера, от которого

• Нет

запитывается реле. Униполяр(+) - это

• Униполяр(-)

компонент обрабатываемой переменной,

• Униполяр(+)

используемый контроллером для повышения

значения переменной процесса (например,

Заводские настройки

для обогрева). В противном случае выберите

Нет

Униполяр(-) в случае подключения

управляющего устройства, уменьшающего

контролируемую переменную (например, для

охлаждения).

Длит. цикла

Кратч.время включения

‣ Длительность цикла, в пределах которой

до 999,0 с

допускается изменение длительности

Режим работы = ШИМ

импульса (только для ШИМ).

Заводские настройки

10,0 с

^{Настройки параметров Длит. цикла и Кратч.время включения являются взаимозависимыми.}

Действует следующее отношение: Длит. цикла≥ Кратч.время включения.

Кратч.время включения

От 0,3 с до Длит. цикла

Импульсы короче этого предельного значения

не выдаются на управляющее устройство во

Режим работы = ШИМ

Заводские настройки

избежание его износа

0,3 с

98

Liquiline System CA80AL

Управление

Функция = Контроллер

Функция

Опции

Информация

Макс. частота

От 1 до 180 мин^-1

Максимальное число импульсов в минуту

На основе этого параметра контроллер

Режим работы = ЧИМ

Заводские настройки

рассчитывает длительность импульса

60 мин-1

Характ. реж. hold

Выбор

• Зафикс.послед.значени

е

• Фикс.значение

• Игнор.

Заводские настройки

Игнор.

Вывод диагностических сообщений посредством реле

Если реле присвоена диагностическая функция (Функция = Диагностика), оно

работает в отказоустойчивом режиме.

Это означает, что реле всегда активируется («нормально замкнуто», н.з.) в базовом

состоянии при отсутствии ошибки. Таким образом, можно, например, также

сигнализировать о падении напряжения.

Сигнальное реле всегда работает в отказоустойчивом режиме.

Посредством реле могут выводиться диагностические сообщения двух типов:

• диагностические события одного из 4 классов Namur ;

• диагностические сообщения, назначенные пользователем релейному выходу.

Индивидуальное сообщение можно назначить релейному выходу в двух разделах

меню:

• Меню/Настр/Общие настройки/Расшир. настройки/Настройки диагностики/

Характ.диагн.

(сообщения, связанные с приборами)

• Меню/Настр/Входы/<Датчик>/Расшир. настройки/Настройки диагностики/

Характ.диагн.

(сообщения, связанные с датчиками)

До назначения релейному выходу определенного сообщения в параметре

Характ.диагн. необходимо настроить Выходы//Реле x:y или /Сигн. реле/

Функция = Диагностика .

Функция = Диагностика

Функция

Опции

Информация

Режим работы

Выбор

Как назначено

• Как назначено

Если выбрана эта опция, то через данное реле

• Namur M

выдаются индивидуальные диагностические

• Namur S

сообщения, назначенные этому реле.

• Namur C

От Namur M до Namur F

• Namur F

Если выбрано использование одного из

Заводские настройки

классов Namur, то через данное реле

• Реле:

выдаются все сообщения, соответствующие

Как назначено

данному классу. Кроме того, назначение

• Сигнальные реле:

класса Namur можно изменить для каждого

Namur F

диагностического сообщения

(Меню/Настр/Общие настройки/Расшир.

настройки/Настройки диагностики/

Характ.диагн. или Меню/Настр/Входы/

<датчик>/Расшир. настройки/Настройки

диагностики/Характ.диагн.)

Атрибуты диагност.

Только для чтения

Все сообщения, назначенные данному

сообщения

релейному выходу, выводятся на дисплей.

Изменение информации в этом разделе

Режим работы = Как

недоступно

назначено

99

Управление

Liquiline System CA80AL

Вывод состояния функции очистки

Функция = Очистка(для датчиков)

Функция

Опции

Информация

Назначения

Выбор

Выбор индикации функции очистки на

• Нет

дисплее для данного сигнального реле

• Зависит от типа

Доступны следующие варианты в зависимости

очистки

от выбранной программы очистки (Меню/

Заводские настройки

Настр/Дополнител. функции/Очистка:

Нет

• Тип очистки = Стандарт.очистка

Очистка 1 - вода, Очистка 2 - вода,

Очистка 3 - вода, Очистка 4 - вода

• Тип очистки = Промывка

Очистка 1 - вода, Очистка 1 - реагент,

Очистка 2 - вода, Очистка 2 - реагент,

Очистка 3 - вода, Очистка 3 - реагент,

Очистка 4 - вода, Очистка 4 - реагент

• Тип очистки = Промывка Plus

4x Очистка 1 - %0V, 4x Очистка 2 - %0V ¹⁾

Характ. реж. hold

Выбор

Зафикс.послед.значение

• Зафикс.послед.значени

Прибор замораживает последнее измеренное

е

значение

• Фикс.значение

Фикс. знач.

• Игнор.

Вы выбираете неизменное измеряемое

Заводские настройки

значение в качестве выходного сигнала

Игнор.

Игнор.

Функция удержания не действует

1)

%0V - текст, который можно назначить в Меню/Настр/Дополнител. функции/Очистка/Промывка

Plus/Выход 1 ... 4.

Вывод системного состояния «Измерение активно» и информации «Требуется

проба»

Функция = Анализатор

Функция

Опции

Информация

Тип сигнала = Статичный сигнал

Назначения

Выбор

Если выбрана эта опция, то на двоичный

• Нет

выход выдается информация о том, активно

Функция = Анализатор

• Анализатор SP1:

ли в данный момент измерение по

треб.проба

выбранному каналу измерения или запущено

• Измерение активно

действие, для которого требуется наличие

SP1

пробы (измерение, калибровка или очистка).

При использовании двухканальных приборов

Заводская установка

Анализатор SP2: треб.проба и Измерение

Нет

активно SP2 также отображаются

10.7.3 PROFIBUS DP и PROFINET

Переменные прибора (прибор → PROFIBUS/PROFINET)

В этом разделе можно определить значения процесса, которые должны быть

сопоставлены с функциональными блоками PROFIBUS и, таким образом, доступны

для передачи посредством протокола PROFIBUS.

Можно определить до 16 переменных прибора (блоков аналогового входа).

1. Определите источник данных.

 Для выбора доступны входы датчиков, токовые входы и математические

функции.

100

Управление

Liquiline System CA80AL

Возможно определение до 16 переменных прибора (AI).

1. Определите источник данных.

 Можно выбрать как анализатор, так и входы датчиков и контроллеры.

2. Выберите измеренное значение в качестве выходного параметра.

3. Определите поведение прибора в состоянии удержания (для датчиков). (Опции

настройки Источн.данных, Измер.значение и Характ. реж. hold) →  95

4. Для контроллеров также можно указать тип обрабатываемой переменной.

Следует учесть, что при выборе параметра Характ. реж. hold = Заморозка , будет не

только отмечено это состояние, но и "заморожено" измеренное значение.

Кроме того, можно определить 8 цифровых переменных прибора (DI):

‣ Определите источник данных.

 Можно выбирать реле, двоичные входы и датчики предельного уровня.

Дополнительную информацию о протоколе "EtherNet/IP" см. в документе

"Рекомендации относительно связи по протоколу EtherNet/IP" (SD01293C)

10.8

Дополнительные функции

10.8.1 Контакторы предельных значений

Существует несколько способов настройки датчика предельного уровня:

• Назначение точек включения и выключения

• Определение задержки включения и выключения для реле

• Определение порога включения аварийного сигнала и выдачи сообщения об

ошибке

• Запуск функции очистки (для датчиков)

Меню/Настр/Дополнител. функции/Пред. перекл./Пред.перекл 1 ... 8

Функции

Опции

Информация

Источн.данных

Выбор

‣ Определение входа или выхода,

• Нет

используемого в качестве источника

• Входы с датчиков

данных для датчика предельного уровня.

• Двоичные входы

Предлагаемые источники данных зависят от

• Контроллер

исполнения прибора.

• Сигналы цифровой

Можно выбрать из подключенных датчиков,

шины

двоичных выходов, сигналов цифровой шины,

• Математические

математических функций, контроллеров и

функции

наборов переключения диапазона измерения.

• MRS наст 1 ... 2

Заводские настройки

Нет

Измер.значение

Выбор

‣ Выберите значение измеряемой

В зависимости от:

величины, см. следующую таблицу.

Источн.данных

Измер.значение в зависимости от Источн.данных

Источн.данных

Измер.значение

Алюминий

Выбор

Осн.значение

pH Стекл

Выбор

• Исх.знач.мВ

pH ISFET

• pH

• Температура

102

Liquiline System CA80AL

Управление

Источн.данных

Измер.значение

ОВП

Выбор

• Температура

• ОВП мВ

• ОВП %

О2. (амп.)

Выбор

• Температура

О2 (опт.)

• Пaрциальн. давл.

• Концентрация жидкости

• Обогащение

• Исх.знач нА.

(только О2. (амп.))

• Исх.знач.мкс

(только О2 (опт.))

Пров. инд.

Выбор

• Температура

Пров. кон.

• Проводимость

• Сопротивл.

(только Пров. кон.)

• Концентрация

(только Пров. инд. и Пров. кон.)

Дезинфекция

Выбор

• Температура

• Ток датчика

• Концентрация

ISE

Выбор

• Температура

• pH

• Переведено с помощью www.DeepL.com/Translator

• Нитраты

• Калий

• Хлорид

TU/TS

Выбор

• Температура

TU

• Мутность г/л

(только TU/TS)

• Мутность FNU

(только TU/TS)

• Мутность, формазин

(только TU)

• Мутность, тверд.

(только TU)

Нитраты

Выбор

• Температура

• NO3

• NO3-N

УИС

Выбор

• Температура

• Согласов.

• Мутность

SAС

Выбор

• Температура

• СКП

• Перед.

• Абсорбция

• ХПК

• БПК

103

Управление

Liquiline System CA80AL

Источн.данных

Измер.значение

Контроллер 1

Выбор

Токовый вход 1 ... 3

• Биполяр

(только для токовых выходов)

Контроллер 2

• Униполяр+

Температура 1 ... 3

• Униполяр-

Математические функции

Все математические функции также можно использовать в качестве

источников данных, а рассчитанное по ним значение - в качестве

измеренного значения.

Обрабатываемую переменную можно отслеживать - для этого следует присвоить

переменную, обрабатываемую контроллером, датчику предельного уровня

(например , настроив аварийный сигнал времени дозирования).

Меню/Настр/Дополнител. функции/Пред. перекл./Пред.перекл 1 ... 8

Функция

Опции

Информация

Программа очистки

Выбор

Выбор варианта очистки, запускаемого при

• Нет

активации датчика предельного уровня

• Очистка 1 ... 4

Заводские настройки

Нет

Функция

Выбор

Активация/деактивация датчика предельного

• выкл

уровня

• вкл

Заводские настройки

выкл

Режим работы

Выбор

Способ отслеживания предельного значения:

• Превыш.предел.знач.

• Выходит ли значение за верхний или

• Проверка нижн.пред.

нижний предел →  74

• Проверка диапазона

• Находится ли значение измеряемой

• Пров.на выход за

величины в допустимом диапазоне или за

пред.диапаз.

его пределами →  75

• Изменить вел.

• Скорость изменения →  77

Заводские настройки

Превыш.предел.знач.

104

Liquiline System CA80AL

Управление

Меню/Настр/Дополнител. функции/Пред. перекл./Пред.перекл 1 ... 8

Функция

Опции

Информация

Пред. знач.

Параметры настройки

Режим работы = Превыш.предел.знач. или

зависят от значения

Проверка нижн.пред.

измеряемой величины

A

B

MV

MV

2

1

1

2

t₁

t₂

t₃

t₄

t₅

t

t₁

t₂

t₃

t₄

t₅

t

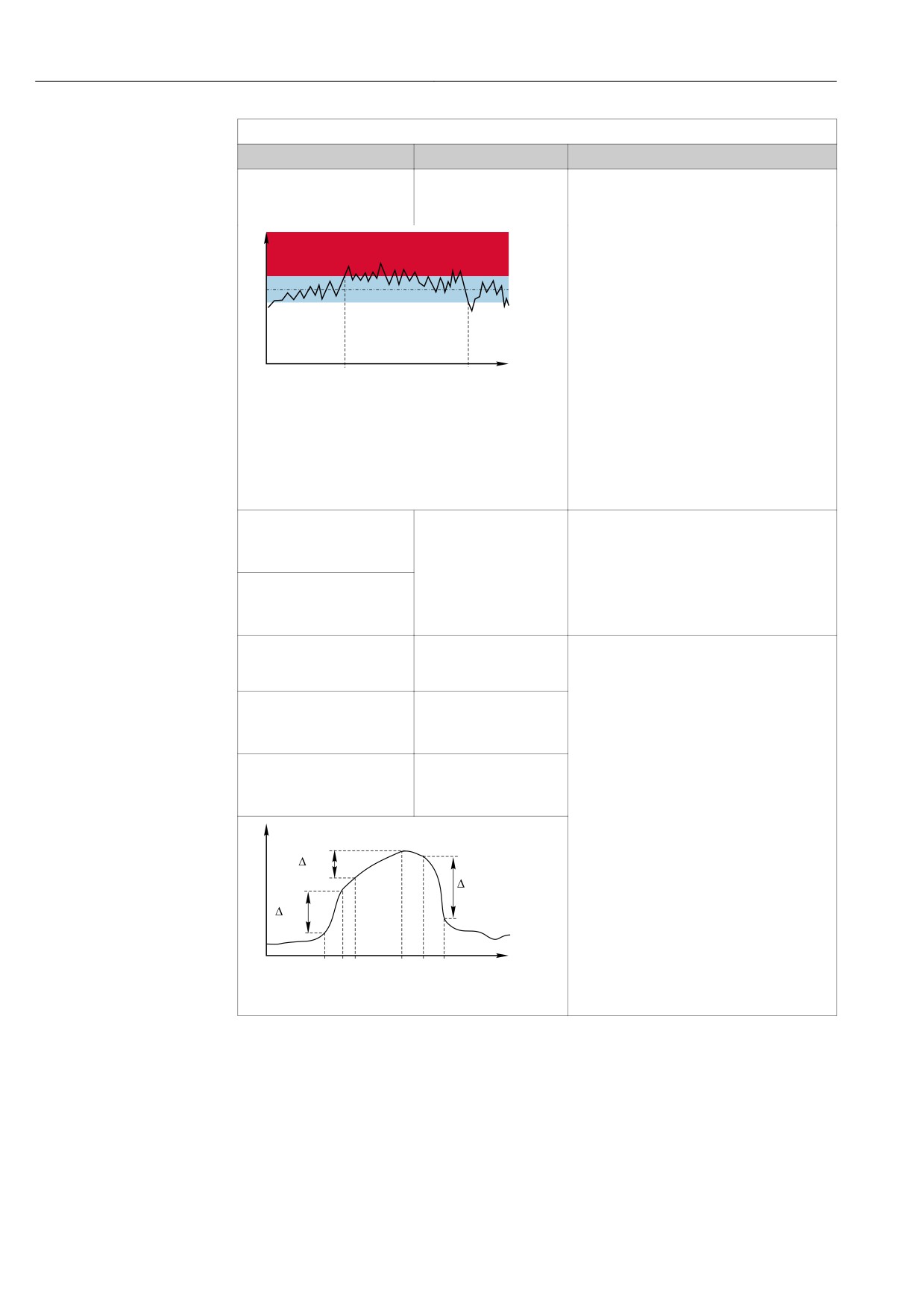

A0028523

 74

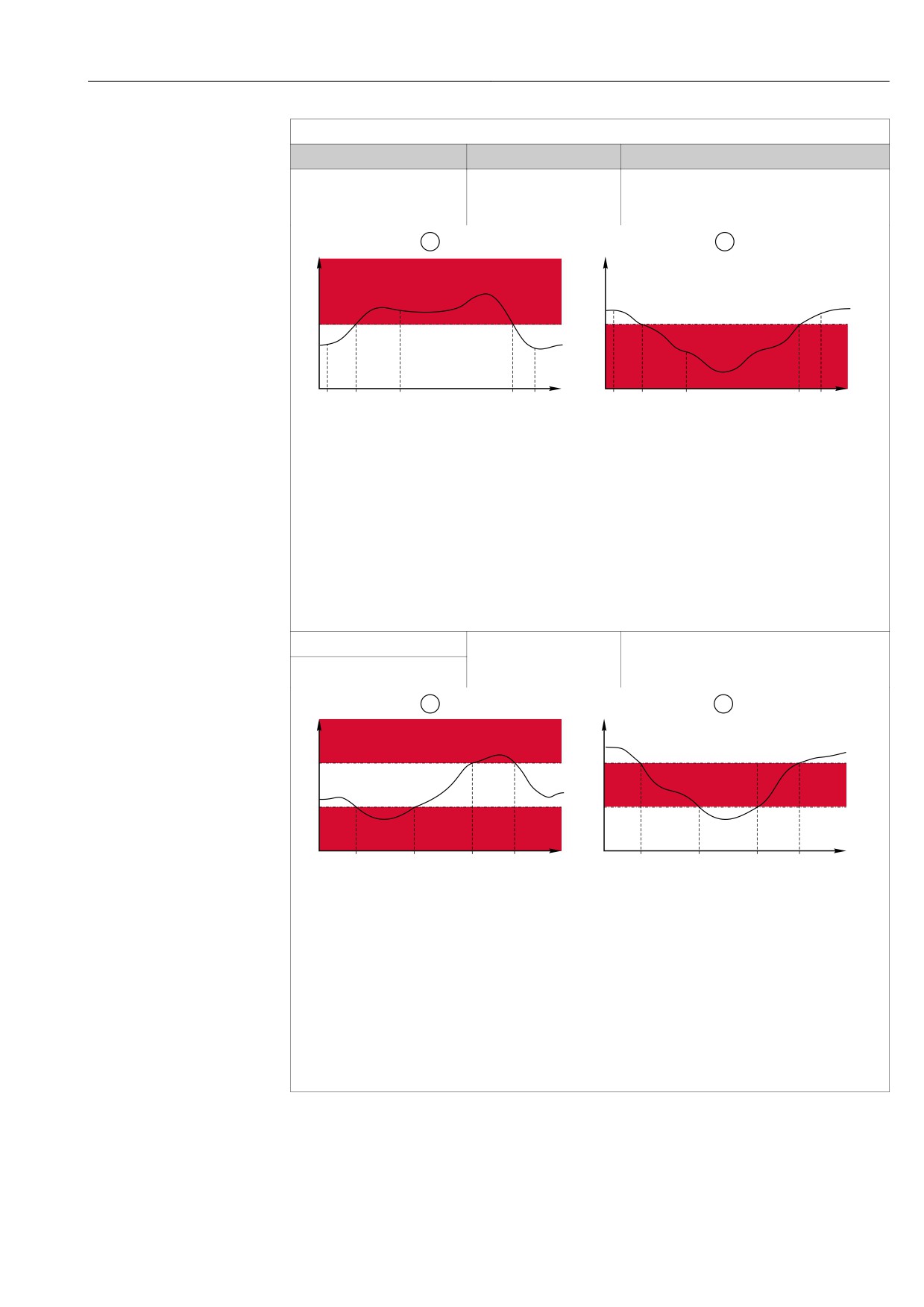

Выход значения за верхний (A) и нижний (B) предел (без гистерезиса и задержки активации)

1

Предельное значение

2

Диапазон аварийного сигнала

t_1,3,5 Без действий

t_2,4

Создание события

• Если измеренные значения (MV) увеличиваются, контакт реле замыкается при превышении значения

точки включения (Пред. знач. + Гистерезис) и истечении времени запуска задержки (Запуск

задержки).

• Если измеренные значения уменьшаются, то состояние контактов реле возвращается в исходное при

не достижении точки отключения (Пред. знач. - Гистерезис) и по истечении задержки выпадения

сигнала (Задержка выключения).

Знач.ниж.пред.

Параметры настройки

Режим работы = Пров.на выход за

зависят от значения

пред.диапаз. или Проверка диапазона

Знач.верхн.пред.

измеряемой величины

A

B

MV

MV

3

1

1

3

2

2

3

t₁

t₂

t₃

t₄

t

t₁

t₂

t₃

t₄

t

A0028524

 75

Контроль над диапазоном в пределах (A) и вне его (B) (без гистерезиса и задержки активации)

1

Конец диапазона

2

Начало диапазона

3

Диапазон аварийного сигнала

t_1-4

Создание события

• Если измеренные значения (MV) увеличиваются, то контакт реле замыкается при превышении

значения точки включения (Знач.ниж.пред. + Гистерезис) и истечении времени запуска задержки

(Запуск задержки).

• Если измеренные значения уменьшаются, то состояние контактов реле возвращается в исходное при

не достижении точки отключения (Знач.верхн.пред. - Гистерезис) и по истечении задержки

выпадения сигнала (Задержка выключения).

105

Управление

Liquiline System CA80AL

Меню/Настр/Дополнител. функции/Пред. перекл./Пред.перекл 1 ... 8

Функция

Опции

Информация

Гистерезис

Параметры настройки

Режим работы ≠ Изменить вел.

зависят от значения

измеряемой величины

MV

Гистерезис необходим для стабилизации

2

переключения.

Программа прибора прибавляет заданное

здесь значение к предельному значению или

1

3

вычитает это значение из предельного (Пред.

знач., Знач.ниж.пред. или

Знач.верхн.пред.). В результате удваивается

значение Гистерезис для диапазона значений

гистерезиса рядом с предельным. Событие

t₁

t₂

t

создается только в том случае, если значение

A0028525

измеряемой величины (MV) полностью

 76

Гистерезис и пример выхода значения за

выходит за пределы диапазона гистерезиса.

верхний предел

1

Предельное значение

2

Диапазон аварийного сигнала

3

Диапазон гистерезиса

t_1,2

Создание события

Запуск задержки

От 0 до 9999 с

Синонимы: задержка при срабатывании и

задержка при возврате

Режим работы ≠ Изменить

Заводские настройки

вел.

0 с

Задержка выключения

Режим работы ≠ Изменить

вел.

Разн. знач.

Параметры настройки

Режим работы = Изменить вел.

зависят от значения

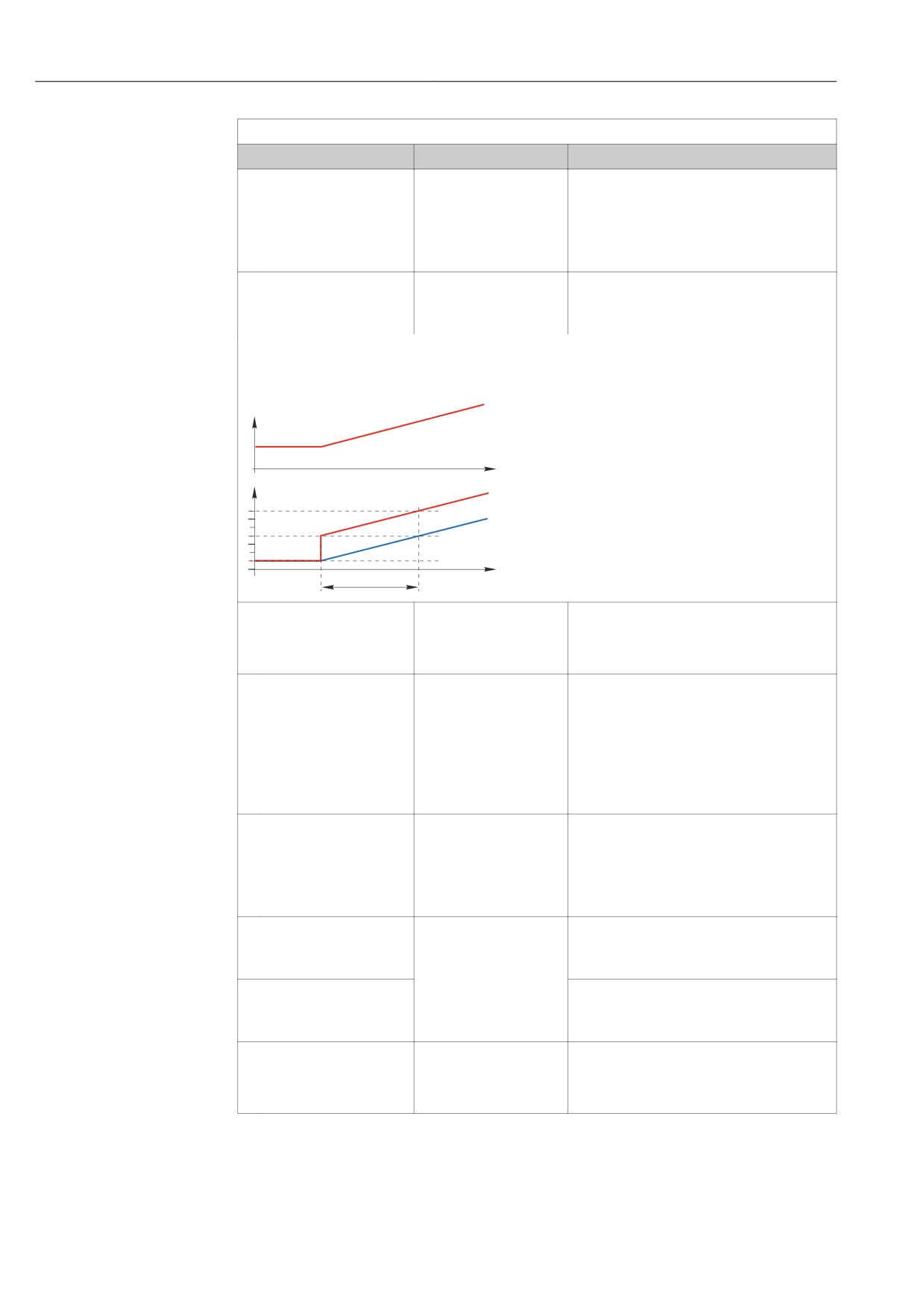

В этом режиме осуществляется контроль над

измеряемой величины

крутизной значения измеряемой величины

Разн. врем

От 00:00:01 до 23:59:00

(MV).

Если в течение заданного времени (Разн.

Заводские настройки

врем) измеренное значение увеличивается

01:00:00

или уменьшается на значение, превышающее

Авто Подтвержд

От 00:01 до 23:59

заданное (Разн. знач.), данные об этом

событии регистрируются в журнале. Если

Заводские настройки

значение продолжает изменяться, возрастая

00:01

или убывая подобным же образом, создание

последующих событий не осуществляется. При

MV

изменении крутизны и возвращении ее

значения на уровень, не превышающий

MV2

предельный, через заданный промежуток

MV₃

времени (Авто Подтвержд).

MV

В приведенном примере события

1

генерируются следующими условиями:

t₂ - t₁ < Разн. врем и ∆MV1 > Разн. знач.

t₄ - t₃ >Авто Подтвержд и ∆MV2 < Разн.

t₁

t₂ t₃

t₄

t₅

t₆

t

знач.

A0028526

t₆ - t₅ < Разн. врем и ∆MV3 > Разн. знач.

 77

Скорость изменения

106

Liquiline System CA80AL

Управление

10.8.2 Контроллер

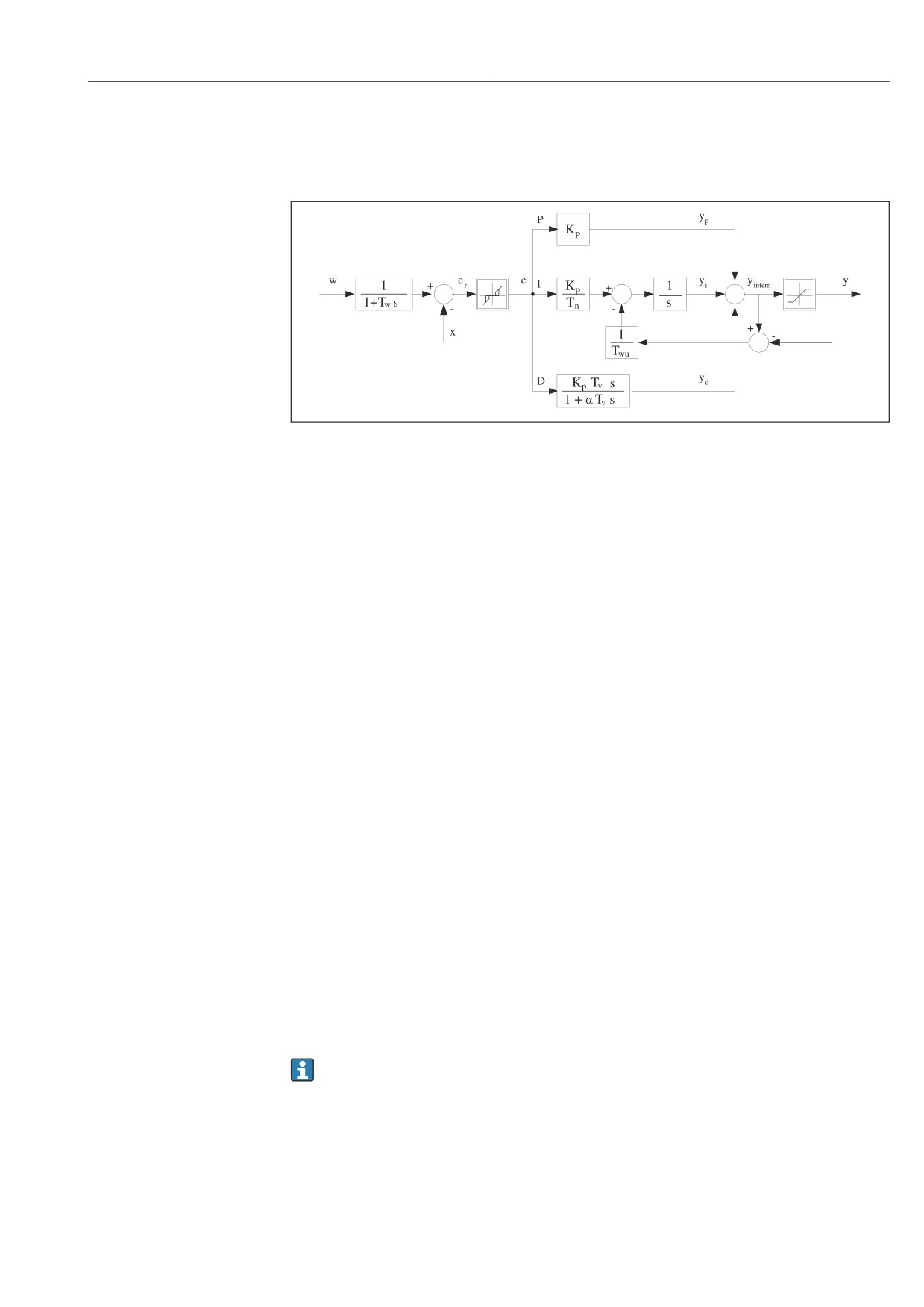

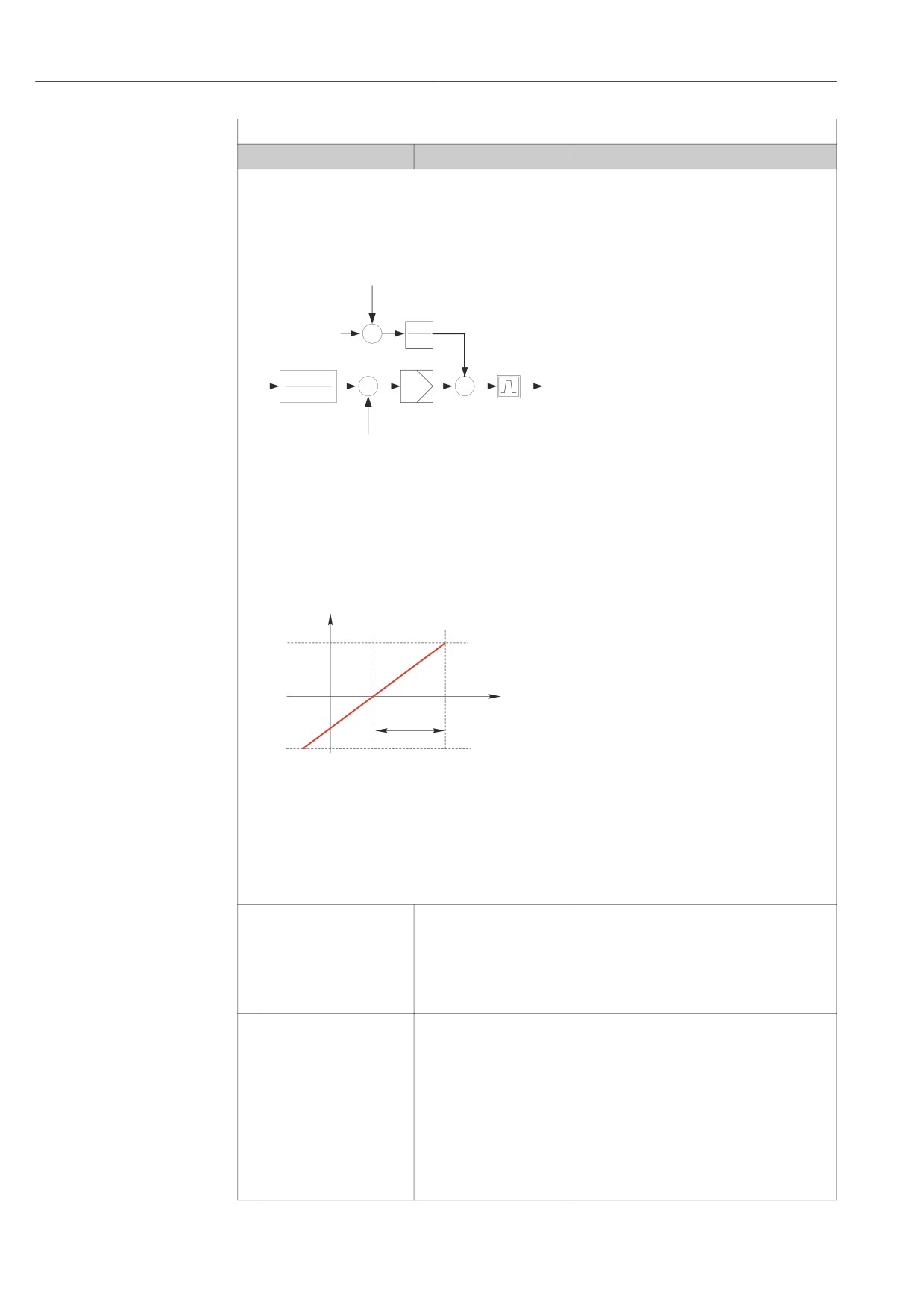

Структура контроллера на изображении по Лапласу

A

B

A0015007

 78

Блок-схема структуры контроллера

A Нейтральная зона

I

Интегральное значение

B

Ограничение на выходе

D

Значение производной

K_p

Усиление (P-значение)

αT_V Постоянная времени демпфирования с α=

0...1

T_n

Составное время действия (I-значение)

e

Отклонение управления

T_v

Производное время действия (D-значение)

w Контрольная точка

T_w Постоянная времени для демпфирования

x

Управляемая переменная

контрольной точки

T_wu Постоянная времени обратной связи для

y

Обработанная переменная

устранения возбуждения

P

Пропорциональное значение

Структура контроллера прибора включает в себя компонент демпфирования

контрольной точки на входе, предотвращающий ошибочные изменения

обрабатываемой переменной в случае изменения контрольной точки. Разность между

контрольной точкой w и управляемой переменной (значением измеряемой

величины) X выражается в отклонении управления, которое отфильтровывается

нейтральной зоной.

Нейтральная зона используется для устранения отклонений управления (e), имеющих

слишком малую величину. Отфильтрованное отклонение управления подается на

текущий контроллер PID, который состоит из трех компонентов (сверху вниз): P

(пропорционального), I (интегрального), D (производного). Интегральная (средняя)

секция изначально включает в себя механизм устранения возбуждения, необходимый

для ограничения интегратора. К секции D добавлен фильтр нижних частот,

сглаживающий экстремальные D-составляющие обрабатываемой переменной.

Результатом работы этих трех секций является переменная, обработанная

внутренним контроллером, значение которой ограничивается в зависимости от

параметров настройки (в случае PID-2 - до диапазона -100% … +100%).

На диаграмме не показан выходной фильтр, ограничивающий скорость изменения

обработанной переменной (его настройка выполняется в пункте меню Макс ск-ть

изм Y /c).

Усиление K_p не настраивается через меню. Вместо него используется настройка

обратной ему величины - диапазона пропорциональности X_p (K_p=1/X_p).

107

Управление

Liquiline System CA80AL

Конфигурация

При настройке контроллера необходимо ответить на следующие вопросы.

• (1) К какому типу процессов можно отнести процесс? → Тип процесса

• (2) Требуется ли возможность воздействия на измеряемую величину (управляемую

переменную) в одном направлении или в обоих? Однонаправленный или

двунаправленный контроллер, → Тип контроллера

• (3) Какой должна быть управляемая переменная (датчик, измеренное значение)? →

Контролир.значения

• (4) Существует ли переменная возмущения, которая должна быть активной на

выходе контроллера? → Перменная возмущ.

• (5) Задайте параметры контроллера:

• Контрольная точка, → Кон.точ.

• Нейтральная зона, → Xn

• Диапазон пропорциональности, → Xp

• Составное время действия (I-значение), → Tn

• Производное время действия (D-значение), → Tv

• (6) Какое действие должен выполнять контроллер в режиме удержания (в случае

ошибки измерения, замены датчика, очистки и т.д.)?

• Пауза или продолжение дозирования? →Характ. реж. hold/Регулируемая перем.

• После удержания продолжать или перезапустить цепь управления (влияет на I-

значение)? →Характ. реж. hold/Сост.

• (7) Каким образом должно включаться управляющее устройство?

• Униполяр+: параметр присваивается тому выходу, к которому подключено

управляющее устройство, повышающее измеренное значение.

• Униполяр-: параметр присваивается тому выходу, к которому подключено

управляющее устройство, понижающее измеренное значение.

• Биполяр: если обработанную переменную требуется выводить через один

токовый выход (разбиение диапазона), следует выбрать этот параметр.

• (8) Настройте выходы и включите контроллер.

Меню/Настр/Дополнител. функции/Контроллер 1 ... 2

Функция

Опции

Информация

Контроль

Выбор

‣ Вначале выполните настройку

• выкл

контроллера, оставив на это время

• Автомат.

выключатель в заводском положении

• Ручн.режим

(выкл)

Заводские настройки

После выполнения настройки можно

выкл

назначить контроллеру выход и включить его

Ручн.режим

y

От -100 до 100 %

‣ Определите обрабатываемую

переменную, которая должна выводиться

Заводские настройки

в ручном режиме

0 %

Y Реальн.выход

Только чтение

Текущая обрабатываемая переменная на

выходе

Кон.точ.

Контрольная точка тока

x

Текущее значение измеряемой величины

Перменная возмущ.

Текущее значение измеряемой величины

переменной возмущения

Норм. величина возм.

Имя

Произвольный текст

‣ Контроллеру можно задать имя, по

которому его можно будет находить

впоследствии

108

Управление

Liquiline System CA80AL

Меню/Настр/Дополнител. функции/Контроллер 1 ... 2

Функция

Опции

Информация

Тип контроллера

Выбор

В зависимости от типа подключенного

• PID 1-сторон

управляющего устройства вы влияете на

• PID 2-сторон

процесс только в одном направлении,

(например, . нагрев) или в обоих

Заводские настройки

направлениях, ( например, нагрев и

PID 2-сторон

охлаждение)

Двусторонний контроллер может выдавать обработанную переменную в диапазоне от -100 % до +100 %,

т. е. обработанная переменная будет двуполярной. Если контроллер должен увеличить параметр

процесса, обработанная переменная будет положительной. Если используется «чистый» P-контроллер, то

значение управляемой переменной x будет меньше контрольной точки w. Соответственно, если

обрабатываемая переменная имеет отрицательный знак, то параметр процесса должен быть уменьшен.

Тогда значение x будет выше контрольной точки w.

y

X

p

X_p

+100 %

x < w

0 %

w

x

x > w

-100 %

 79

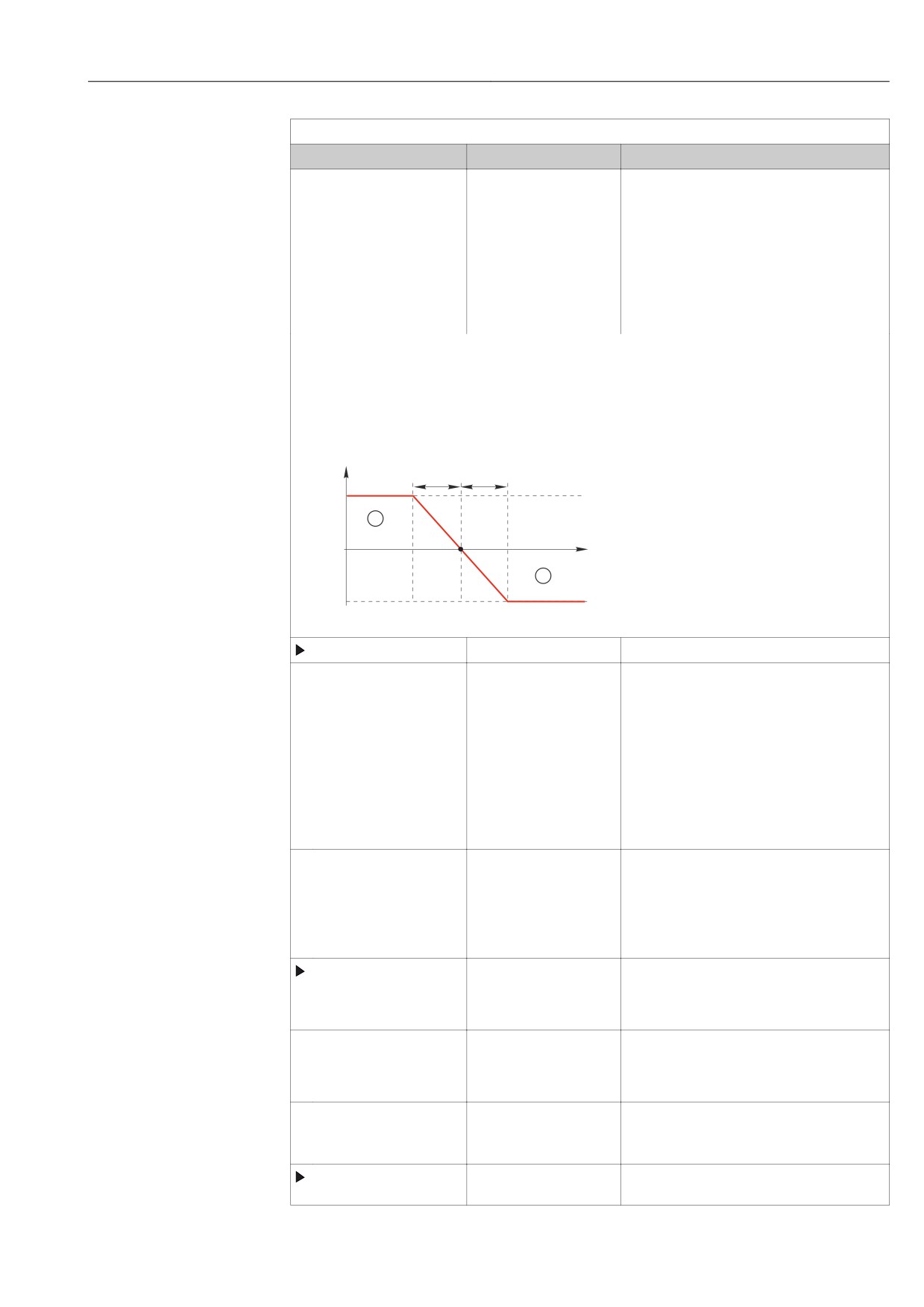

Кривая зависимости y = (w-x)/X_p

110

Liquiline System CA80AL

Управление

Меню/Настр/Дополнител. функции/Контроллер 1 ... 2

Функция

Опции

Информация

Эффект. направление

Выбор

В каком направлении контроллер должен

• Прям.

изменять значение измеряемой величины.

Тип контроллера =

• Обратн.

• В результате дозирования значение

PID 1-сторон

измеряемой величины должно возрастать

Заводские настройки

(например , при нагревании)

Обратн.

→ Обратн.

• В результате дозирования значение

измеряемой величины должно снижаться

(например , при охлаждении)

→ Прям.

Однонаправленный контроллер имеет однополярную обрабатываемую переменную, т. е. влияет на

процесс только в одном направлении.

Обратн.: если такой контроллер должен повышать параметр процесса, то в качестве направления

действия следует выбрать этот параметр. Соответственно, контроллер активируется при слишком низком

параметре процесса (диапазон A).

Прям.: при выборе направления действия контроллер работает как «понижающий». Он активируется

тогда, когда параметр процесса (например , температуры) становится слишком высоким (диапазон B).

y

X

p

X_p

+100 %

A

0 %

w

x

B

-100 %

 80

Красный: пересечение кривых двух однонаправленных контроллеров

Контролир.значения

Источн.данных

Выбор

‣ Определение входа или выхода,

• Нет

используемого в качестве источника

• Входы с датчиков

данных для управляемой переменной

• Токовые входы

• Сигналы полевой

шины

• Двоичные входы

• Математические

функции

Заводские настройки

Нет

Измер.значение

Выбор

‣ Выбор значения измеряемой величины

В зависимости от

для использования в качестве

параметра

управляемой переменной

Источн.данных

Можно использовать различные значения

Заводские настройки

измеряемых величин в зависимости от

Нет

источника данных

Кон.точ.

Целевое значение управляемой переменной

Это меню не отображается при выборе

полевой шины в качестве источника

(Источн.данных = полевая шина)

Кон.точ.

Диапазон настройки и

‣ Выбор целевой точки для управляемой

заводские настройки в

переменной

зависимости от

Источн.данных

Tw

От 0,0 до 999,9 с

Постоянная времени для фильтра

демпфирования контрольной точки

Уровень меню =

Заводские настройки

Расширен.

2,0 с

Перменная возмущ.

^{Опционально, необходим код}

активации.

111

Управление

Liquiline System CA80AL

Меню/Настр/Дополнител. функции/Контроллер 1 ... 2

Функция

Опции

Информация

В случае управления «текущей средой» (непосредственно в процессе) значение расхода скорее всего будет

непостоянным. В некоторых ситуациях возможны значительные колебания. При внезапном уменьшении

значения расхода в установленной системе управления наполовину, желательно наполовину сократить

дозируемое контроллером количество. Для обеспечения дозирования, пропорционального расходу, эта

задача возлагается не на I-компонент контроллера. Наоборот, данные о расходе (подлежащем

измерению) подаются на выход контроллера в виде переменной возмущения z для умножения.

z

+

-

1

z₀

zp

w

+

er

y

1

x

1+Tw s

-

x

Строго говоря, прямое управление включает разомкнутую систему управления, т.к. ее влияние напрямую

не измеряется. Это означает, что подача потока осуществляется исключительно вперед. Отсюда и

определение «прямое управление».

При аддитивном прямом управлении, которое также может использоваться в приборе,

(стандартизованная) переменная возмущения добавляется к обрабатываемой переменной контроллера.

Это позволяет настроить своего рода переменное дозирование базовой нагрузки.

Стандартизация переменной возмущения необходима как для мультипликативного, так и для

аддитивного прямого управления и осуществляется с использованием параметров Z₀ (нулевая точка) и Z_p

(диапазон пропорциональности): z_n = (z - z₀)/z_p.

z

n

+100 %

z

0

0 %

z

z

P

-100 %

Пример

Расходомер с диапазоном измерения от 0 до 200 м³/ч.

Без прямого управления контроллер будет осуществлять дозирование на уровне 100%.

Прямое управление необходимо настроить таким образом, чтобы при значении z = 200 м³/ч контроллер

по-прежнему обеспечивал дозирование на уровне 100% (z_n = 1).

В случае падения расхода дозировка должна уменьшаться, а при расходе менее 4 м³/ч остановиться

полностью (z_n = 0).

→ Выберите нулевую точку z₀ = 4 м³/ч и диапазон пропорциональности Z_p= 196 м³/ч.

Функции

Выбор

Выбор между мультипликативным и

• выкл

аддитивным прямым управлением

• Умножить

• Добав.

Заводские настройки

выкл

Источн.данных

Выбор

‣ Определение входа, используемого в

• Нет

качестве источника данных для

• Входы с датчиков

переменной возмущения

• Токовые входы

• Сигналы полевой

шины

• Двоичные входы

• Математические

функции

Заводские настройки

Нет

112

Liquiline System CA80AL

Управление

Меню/Настр/Дополнител. функции/Контроллер 1 ... 2

Функция

Опции

Информация

Измер.значение

Выбор

‣ Применяется для выбора значения

В зависимости от

измеряемой величины, которая должна

параметра

использоваться в качестве переменной

Источн.данных

возмущения

Заводские настройки

Можно использовать различные значения

Нет

измеряемых величин в зависимости от

источника данных

Zp

Диапазон настройки

Диапазон пропорциональности -->

зависит от выбора

Z0

Нулевая точка

измеряемого значения

Параметры

PID-контроллер Liquiline реализован по последовательной схеме, т. е. имеет следующие параметры:

• составное время действия T_n;

• производное время действия T_v;

• диапазон пропорциональности X_p.

Уровень меню = Расширен.: На этом уровне настройки можно установить следующие параметры:

• постоянная времени T_wu;

• постоянная времени α;

• ширина нейтральной зоны X_n;

• ширина диапазона гистерезиса нейтральной зоны X_hyst;

• продолжительность цикла контроллера.

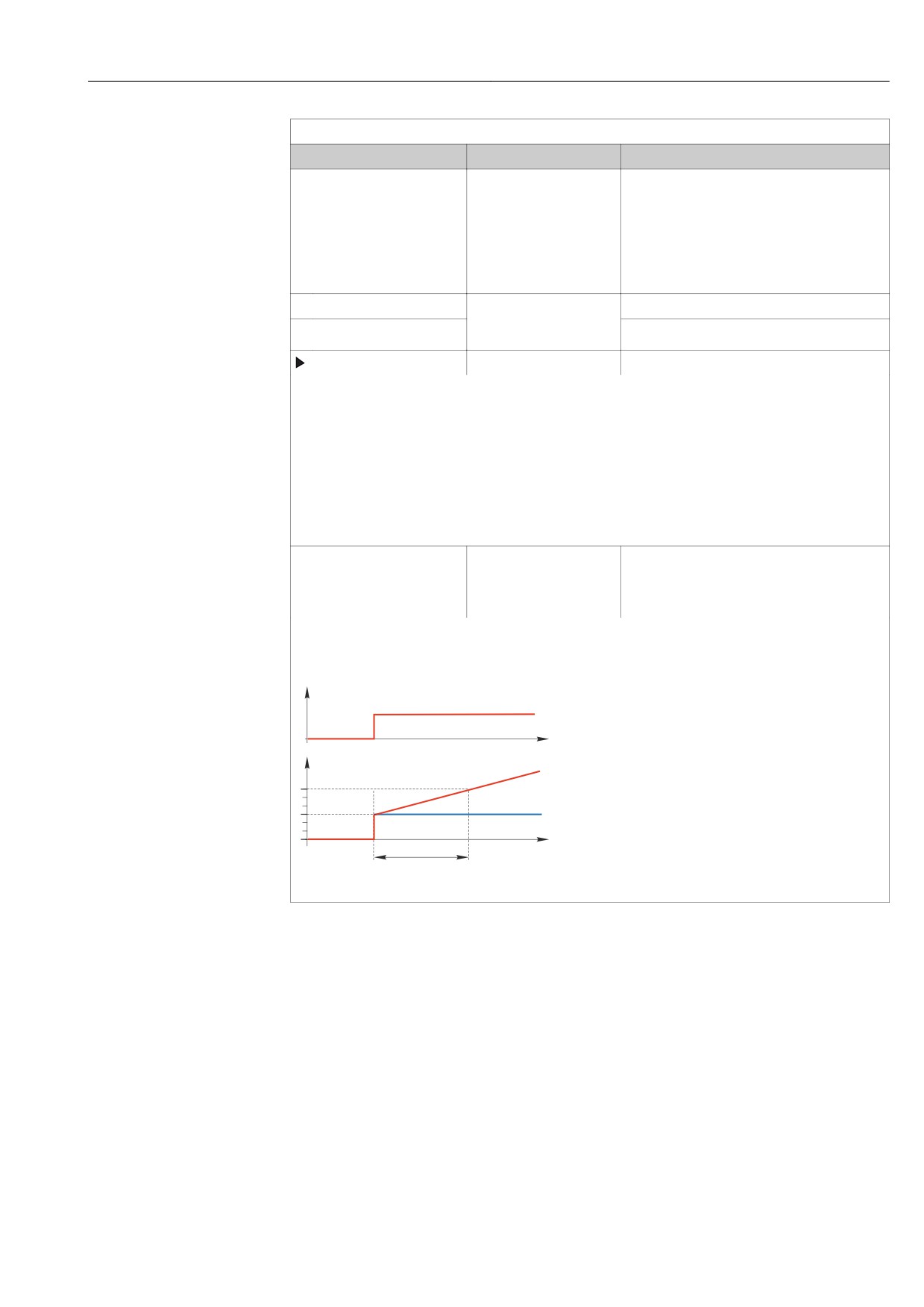

Tn

От 0,0 до 9999,0 с

Составное время действия определяет эффект

I-значения

Заводские настройки

Если Tn > 0 применяется следующее: Часы <

0,0 с

Twu < 0,5 (Tn + Tv)

Составное время действия представляет собой время, необходимое на реакцию по ступенчатой функции

для достижения изменения обрабатываемой переменной (в результате действия I), имеющего величину,

равную P-значению.

e

0

t

y

PI

P

0

T

n

t

e = отклонение управления, e=w-x (управляемая переменная контрольной точки)

113

Управление

Liquiline System CA80AL

Меню/Настр/Дополнител. функции/Контроллер 1 ... 2

Функция

Опции

Информация

Twu

От 0,1 до 999,9 с

Постоянная времени обратной связи для

устранения возбуждения

Заводские настройки

Чем ниже это значение, тем выше задержка

20,0 с

интегратора. Изменять это значение следует с

большой осторожностью.

Часы < Twu < 0,5 (Tn + Tv)

Tv

От 0,1 до 999,9 с

Производное время действия определяет

эффект D-значения

Заводские настройки

0,0 с

Производное время действия представляет собой время, за которое линейно-нарастающая реакция PD-

контроллера достигает определенного значения обрабатываемой переменной раньше, чем если бы это

значение было получено только на основе его P-значения.

e

0

t

PD

y

P

0

T

V

t

Альфа

От 0,0 до 1,0

Управляет фильтром дополнительного

демпфирования D-контроллера. Постоянная

Заводские настройки

времени рассчитывается следующим образом:

0,3

α^.T_v

Стабилиз.проц.

Выбор

Симметрично

• Симметрично

Используется только один коэффициент

Тип контроллера = PID

• Асимметричн.

усиления, применяемый для обеих сторон

2-сторон

процесса.

Заводские настройки

Симметрично

Асимметричн.

Для каждой из двух сторон процесса можно

установить отдельный коэффициент

усиления.

Xp

Диапазон настройки и

Диапазон пропорциональности, величина,

заводские настройки в

обратная пропорциональному усилению K_p

Стабилиз.проц. =

зависимости от

Как только управляемая переменная x

Симметрично

Источн.данных

отклонится от контрольной точки w более чем

на значение x_p, обрабатываемая переменная y

достигнет 100%

Xp Ниж

Диапазон настройки и

x_p для y < 0 (обрабатываемая переменная < 0)

заводские настройки в

Стабилиз.проц. =

зависимости от

Асимметричн.

Источн.данных

Xp Верх

x_p для y > 0 (обрабатываемая переменная > 0)

Стабилиз.проц. =

Асимметричн.

Xn

Диапазон настройки и

Диапазон допуска вокруг контрольной точки

заводские настройки в

исключает мелкие отклонения вокруг

зависимости от

контрольной точки при использовании

Источн.данных

двунаправленных цепей управления

114

Liquiline System CA80AL

Управление

Меню/Настр/Дополнител. функции/Контроллер 1 ... 2

Функция

Опции

Информация

XN Низ

Диапазон настройки и

x_n для x < w (управляемая переменная <

заводские настройки в

контрольная точка)

Стабилиз.проц. =

зависимости от

Асимметричн.

Источн.данных

XN Выс.

x_n для x > w (управляемая переменная >

контрольная точка)

Стабилиз.проц. =

Асимметричн.

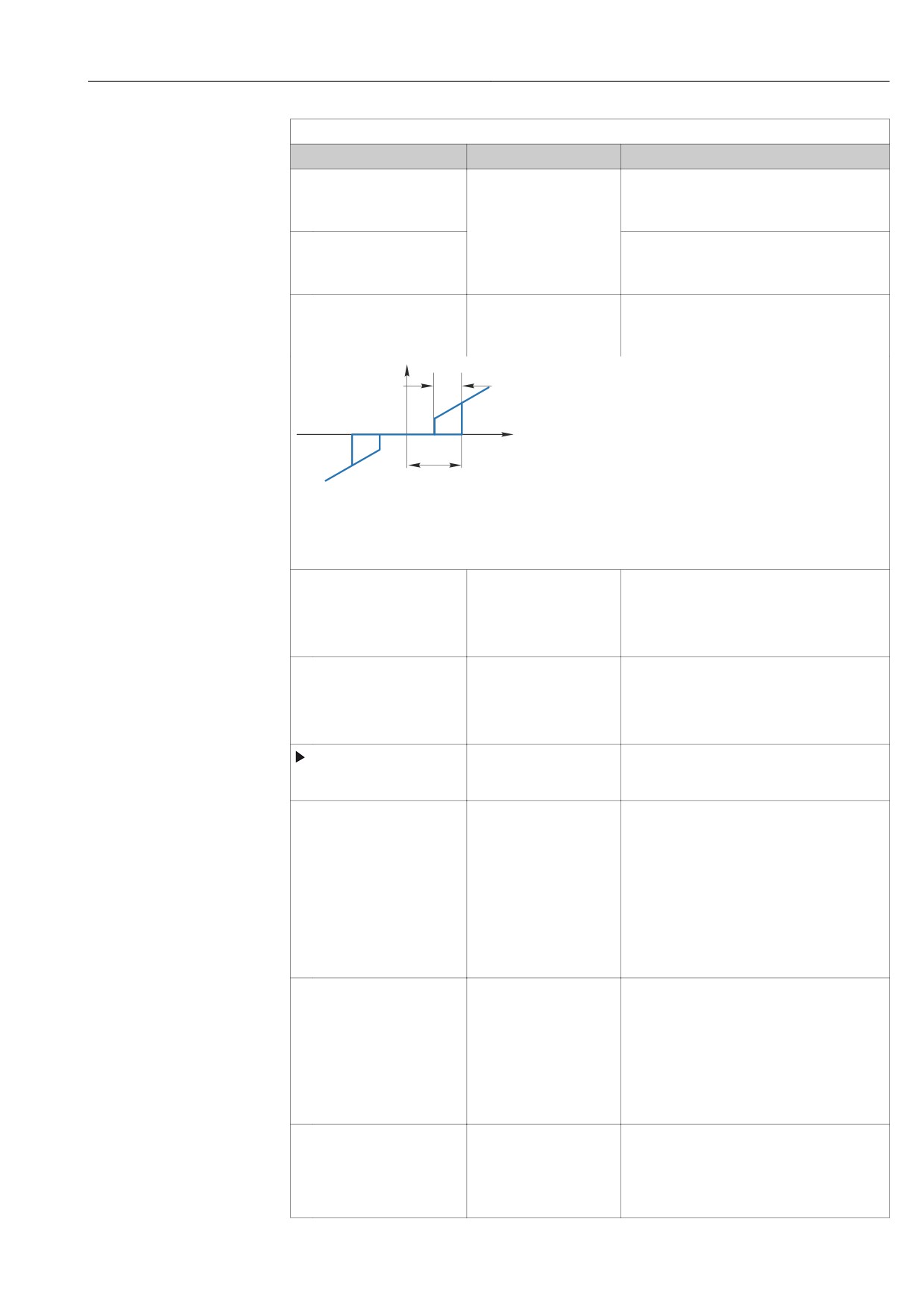

XГист

От 0,0 до 99,9 %

Ширина диапазона гистерезиса нейтральной

зоны, связь с компонентом x_n

Заводские настройки

0,0 %

x_hyst

y

e = w-x

x_n

На графике представлена зависимость обрабатываемой переменной (при «чистом» P-контроллере) от

отклонения управления e (контрольная точка минус управляемая переменная). Малые отклонения

управления приводятся к нулю. Отклонения управления > x_n обрабатываются «обычным образом». С

помощью переменной x_hyst можно задать гистерезис, позволяющий отсекать колебания на краях.

Часы

От 0,333 до 100,000 с

Экспертная настройка

Менять время цикла контроллера можно

Заводские настройки

только при полной уверенности в

1,000 с

правильности действий!

Часы < Twu < 0,5 (Tn + Tv)

Макс ск-ть изм Y /c

От 0,00 до 1,00

Ограничение изменения выходной

переменной

Заводские настройки

Значение 0,5 допускает максимальное

0,40

изменение обрабатываемой переменной в

50 % в течение одной секунды

Исключ.поведение

Активность удержания означает, что

значение измеряемой величины в данный

момент недействительно

Регулируемая перем.

Выбор

Как должен вести себя контроллер, если

• Заморозка

значение измеряемой величины

• Фикс. знач.

недействительно

Заводские настройки

Заморозка

Заморозка

Фиксируется текущее значение

обрабатываемой переменной.

Фикс. знач.

Значение обрабатываемой переменной

устанавливается равным 0 (дозирование не

производится).

Сост.

Выбор

Внутреннее состояние контроллера

• Заморозка

Заморозка

• Сброс

Без изменений.

Заводские настройки

Сброс

Заморозка

По окончании удержания работа системы

управления начинается сначала, при этом

после запуска выдерживается время,

необходимое на стабилизацию работы.

Блок.как исключение

Выбор

‣ Выберите: должен ли режим удержания

• Все

запускать ранее выбранную модель

• Нет

поведения в нештатной ситуации или

игнорировать ее

Заводские настройки

Все

115

Управление

Liquiline System CA80AL

Меню/Настр/Дополнител. функции/Контроллер 1 ... 2

Функция

Опции

Информация

Выходы

Переход к меню Выходы

Назначение контроллеров

Обзор используемых входов и выходов

10.8.3 Программы очистки для датчиков

LВНИМАНИЕ

При выполнении операций калибровки или обслуживания система очистки не

отключается.

Возможно травмирование из-за воздействия среды или чистящего средства!

‣ Если система очистки активирована, отключите ее, прежде чем извлекать датчик

из технологической среды.

‣ Если необходимо проверить функцию очистки и поэтому система очистки не

отключена, используйте защитную одежду, очки и перчатки или примите другие

надлежащие меры безопасности.

Типы очистки

Можно выбрать один из следующих типов:

• Стандарт.очистка

• Промывка

• Промывка Plus

Состояние очистки: индикация активности программы очистки. Эти данные

используются исключительно в информационных целях.

Выбор типа очистки

1. Меню/Настр/Дополнител. функции/Очистка: Выберите программу очистки.

 Возможен выбор из 4 различных видов очистки, которые можно по

отдельности присваивать входам.

2. Тип очистки: Для каждой программы очистки определяется тип выполняемой

очистки.

Стандартная очистка

Стандартная очистка включает в себя процедуру очистки датчика сжатым воздухом,

которая выполняется, например, для исполнения с ионоселективным датчиком

CAS40D (подключение блока очистки для →  38CAS40D)

Меню/Настр/Дополнител. функции/Очистка/Очистка 1 ... 4/Стандарт.очистка

Функции

Опции

Информация

Время очистки

5 ... 600 с

Продолжительность очистки

Продолжительность и интервал очистки

Заводские настройки

зависят от процесса и датчика.

10 с

‣ Эти значения определяются эмпирически

или опытным путем.

‣ Определение цикла очистки→  119.

116

Liquiline System CA80AL

Управление

Chemoclean

Пример использования инжекторного блока CYR10 для очистки стеклянных датчиков

pH. (Подключение CYR10 →  38)

Меню/Настр/Дополнител. функции/Очистка/Очистка 1 ... 4/Промывка

Функционирование

Опции

Информация

Время очистки

0 ... 900 с

Продолжительность очистки

Заводские настройки

5 с

Вр. до промыв

0 ... 900 с

Продолжительность очистки, временные

интервалы перед и после промывки и

Вр.после пром.

Заводские настройки

периодичность очистки зависят от процесса и

0 с

датчика. Эти значения определяются

эмпирически или опытным путем.

Chemoclean Plus

Пример использования инжекторного блока CYR10 для очистки стеклянных датчиков

pH. (Подключение CYR10 →  38)

Меню/Настр/Дополнител. функции/Очистка/Очистка 1 ... 4/Промывка Plus/Настр.ChemoCleanPlus

Функции

Опции

Информация

Настройка шагов очист.

Таблица, используемая

Можно определить до 30 программных

для создания временной

этапов, которые будут выполняться

программы

последовательно друг за другом. Для каждого

этапа введите продолжительность [с] и

состояние (0="выкл.", 1="вкл.") каждого реле

или выхода. Количество и наименование

выходов можно определить ниже в этом же

меню.

См. ниже пример программы.

Настр.шаг.отказоус.

Табличное представление

‣ В этой таблице указываются состояния, в

которые должны переводиться реле или

выходы при возникновении ошибки.

Предел.контакты

0...2

‣ Выбор количества входящих цифровых

сигналов (например , с переключателей

предельных положений выдвижной

арматуры).

Предел.контакт1 ... 2

Выбор

‣ Используется для определения источника

• Двоичные входы

сигнала для каждого переключателя

• Сигналы цифровой

предельного положения.

шины

Выходы

0...4

‣ Используется для выбора количества тех

выходов, которые должны активировать

управляющие устройства, например,

клапаны или насосы.

Выход 1 ... 4

Произвольный текст

Каждому выходу можно присвоить

описательное имя, примеры : "арматура",

"очиститель 1", "очиститель 2" и т.д.

117

Управление

Liquiline System CA80AL

Пример программы: регулярная очистка с использованием воды и двух чистящих

средств

Датчик предельного уровня

Продолжит

Арматура

Вода

Очиститель

Очиститель

ельность

CPA87x

1

2

[с]

ES1 1

5

1

1

0

0

ES2 1

5

1

1

0

0

0

30

1

1

0

0

0

5

1

1

1

0

0

60

1

0

0

0

0

30

1

1

0

0

0

5

1

1

0

1

0

60

1

0

0

0

0

30

1

1

0

0

ES1 0

5

0

1

0

0

ES2 0

5

0

1

0

0

0

5

0

0

0

0

Пневматическая выдвижная арматура, например CPA87x, приводится в действие

сжатым воздухом, подаваемым через двухходовой клапан. В результате арматура

переходит либо в положение "Измерение" (датчик погружен в продукт) или

"Обслуживание" (датчик в промывочной камере). Подача различных веществ (воды,

чистящих средств) осуществляется с помощью клапанов или насосов. Возможны два

состояния: 0 (= "выкл." или "закрыто") и 1 (= "вкл." или "открыто").

Аппаратное обеспечение, необходимое для использования опции "Chemoclean

Plus", такое как регулирующие клапаны, насосы, оборудование для подачи

сжатого воздуха, оборудование для подачи продукта и т.д., должно быть

предоставлено заказчиком.

118

Liquiline System CA80AL

Управление

Определение цикла очистки

Меню/Настр/Дополнител. функции/Очистка/Очистка 1 ... 4

Функции

Опции

Информация

Цикл очистки

Выбор

‣ Выбор между программой очистки,

• Выкл

запускаемой с заданным интервалом, и

• Интервал

пользовательской еженедельной

• Недельный план

программой.

Заводские настройки

Недельный план

Интервал очистки

0-00:01 ... 07-00:00

Значение интервала может находиться в

(Д-чч:мм)

диапазоне от 1 минуты до 7 дней.

Цикл очистки = Интервал

Пример. Установлено значение "1-00:00".

Заводские настройки

Каждый день цикл очистки запускается в то

1-00:00

же время, в которое был запущен первый

цикл очистки.

Время ежедн. соб.

00:00 ... 23:59

1.

Определите до 6 значений времени

(ЧЧ:ММ)

(Время соб.1 ... 6).

Цикл очистки = Недельный

план

 После этого можно будет выбирать

их для каждого дня недели.

Раб. дни

Выбор

2.

Для каждого дня недели в отдельности

Пн

Вс.

Цикл очистки = Недельный

выберите одно из 6 значений времени,

план

которое будет использоваться для

запуска процедуры очистки в этот

конкретный день.

Таким образом можно создавать недельные

программы, полностью адаптированные к

конкретному процессу.

Другие настройки и ручная очистка

Меню/Настр/Дополнител. функции/Очистка/Очистка 1 ... 4

Функции

Опции

Информация

Старт.сигнал

Выбор

Помимо циклической очистки можно

• Нет

использовать входной сигнал для запуска

• Сигналы цифровой

очистки по событиям.

шины

‣ В этом меню выбирается сигнал запуска

• Сигналы цифровых

для данного процесса очистки.

или аналоговых входов

Периодические и недельные программы

Заводские настройки

выполняются в обычном порядке, т. е.

Нет

возможно возникновение конфликтов.

Приоритет отдается той программе очистки,

которая была запущена ранее.

Блок

Выбор

‣ Используется для активации/деактивации

• выкл

режима удержания на время процесса

• вкл

очистки. Это удержание оказывает

влияние на те выходы, которым был

Заводские настройки

назначен процесс очистки.

вкл

Запуск вручную

Действие

Запуск отдельного процесса очистки с

выбранными параметрами. Если включена

циклическая очистка, то в определенные

периоды времени запустить очистку вручную

невозможно.

Стоп или Ост.отказоуст.

Действие

Завершение процесса очистки (по окончании

цикла или вручную)

Выходы

Переход к меню Выходы

Обзор программ очистки

Обзор процессов очистки

119

содержание      ..     2      3      4      5     ..
