ЦВЕТНОЙ СТРУЙНЫЙ ПЛОТТЕР MIMAKI TX300P-1800. Руководство пользователя (2016 год) - часть 8

Глава  5 Устранение
проблем



5-9









Сообщение

Причина

Решение





ERROR 206
PRINTING MODE



Невозможно напечатать в
полученном режиме печати.

• Проверьте режим печати, установленный

в РИПе.

• Проверьте профиль.
• Если ошибка повторится, свяжитесь с

сервисным центром дилера.

ERROR 304
USB INIT ERR





Ошибка при передаче данных по
USB.












• Выключите плоттер и включите через

несколько секунд.
Если ошибка повторится, свяжитесь с
сервисным центром регионального
дилера.

ERROR 305
USB TIME  OUT

ERROR 307
MCFD File IF Error

Ошибка доступа к данным режима
печати.

ERROR 401
MOTOR X

Чрезмерная нагрузка на X мотор.

ERROR 402
MOTOR Y

Чрезмерная нагрузка на Y мотор.

ERROR 403
X CURRENT

Слишком большой ток X мотора.

ERROR 404
Y CURRENT

Слишком большой ток Y мотора.





ERROR 423
TAKE-UP  TENSION-BAR

Ошибка натяжного вала подмотки.
• Не найден ориджин натяжного вала.
• Не отслеживается изменение угла

натяжного вала.








• Проверьте установку материала.
• Убедитесь, что материал проматывается

кнопкой

вручную.

Убедитесь,

что

натяжной вал поднимается.
Если нет, отрегулируйте грузы. (

P.2-

20, P.2-20)





ERROR 425
Take-UP WRONG

Ошибка натяжного вала подмотки.
• Позиция натяжного вала отличалась

от  нижней  точки  на  определенное
время.





ERROR 429
Take-UP LimitDETECT

Достигнуто предельное положение
натяжного вала.
• Позиция натяжного вала отличалась

от  верхней  точки на  определенное
время.





ERROR 44f
Take-UP Roll Sns Err



Ошибка датчика подмотки
• Датчик подмотки не читается.

• Убедитесь,  что  устройство  подмотки

подключено  и  установлены  настройки
натяжного вала. (

P.2-4)

• Проверьте установку материала.
• Проверьте работоспособность подм о тки

в ручном режиме.



ERROR 424
FEEDING  TENSION-BAR

Ошибка натяжного вала размотки.
• Не найден ориджин натяжного вала.
• Не отслеживается изменение угла

натяжного вала.









• Проверьте установку материала.
• Убедитесь,  что  материал  разматывается

кнопкой

вручную.

Убедитесь,

что

натяжной вал поднимается.
Если нет, отрегулируйте грузы.



ERROR 426
FEEDING  WRONG

Ошибка натяжного вала размотки.
• Позиция натяжного вала отличалась

от  нижней  точки  на  определенное
время.



ERROR 42a
Feeding LimitDETECT

Достигнуто предельное
положение натяжного вала.
• Позиция натяжного вала отличалась

от  верхней  точки на определенное
время.



5



Глава  5 Устранение
проблем

5-10









Сообщение

Причина

Решение



ERROR 450
Feeding Roll Sns Err



Ошибка датчика подачи.
• Датчик подачи материала не

читается.

• Настройки размотки и натяжного вала

установлены в “ON” (

P.2-4).

• Проверьте установку материала.
• Убедитесь, что материал разматывается

кнопкой вручную.

ERROR 505
MEDIA  JAM



Замятие материала.



• Устраните замятие и сбросьте ошибку.

ERROR 509
HDC POSCNT



Ошибка контроля положения.




• Выключите плоттер и включите через

несколько секунд.
Если ошибка повторится, свяжитесь с
сервисным центром регионального
дилера.

ERROR 50a
Y ORIGIN



Ошибка определения Y ориджина.

ERROR 50f
L-SCALE  BLACK



Проблема линейного энкодера.



ERROR 52c
MEDIA  WIDTH SENSOR



Ошибка замера ширины материала.

• Проверьте установку материала. (

P.2-

4)

• Почистьте датчик материала. (

P.4-3)

• Выключите плоттер и включите через

несколько секунд.

ERROR 516
MEDIA  SET POSITION  R

Материал установлен вне
допустимой зоны.



• Проверьте установку материала. (

P.2-

8)





ERROR 528
PUMP  MOTOR SENSOR





Ошибка датчика помпы.

• Выключите плоттер и включите через

несколько секунд.
Если  ошибка  повторится,  свяжитесь  с
дилером

для

вызова

сервисного

инженера.

ERROR 52f
CARRIAGE  ORG



Не установлен ориджин каретки.





• Свяжитесь с сервисным центром

регионального дилера.

ERROR 530
STATION ORG



Не установлен ориджин парковки.

ERROR 536
STATION LOCK

Ошибка функционирования парковки.

• Выключите плоттер и включите через

несколько секунд.
Если  ошибка  повторится,  свяжитесь  с
дилером

для

вызова

сервисного

инженера.

ERROR 537
MAINT.WASH  SHUTTER

Ошибка функционирования
промывочного картриджа.



ERROR 602
CARTRIDGE  END

Кончились чернила (невозможно
использовать, чистка возможна
только в режиме 4 цвета)



• Замените чернила на новые.






ERROR 608
WRONG INK IC






Чип не читается.

• Проверьте правильность установки чипа.
• Вставьте чип повторно.
• Выключите плоттер и включите через

несколько секунд.
Если  ошибка  повторится,  свяжитесь  с
дилером

для

вызова

сервисного

инженера.

ERROR 627
RE-INSERT  CARTRIDGE

В какой-то из слотов вставлен
картридж, но не вставлен
чернильный чип.



• Вставьте чип.



ERROR 628
WRONG INK CARTRIDGE

Проблема с информацией на
чернильном чипе.
Счетчик использования достиг
установленного значения.



• Проверьте работоспособность дюз.

ERROR 63c
INK REMAIN  ZERO

В картридже не осталось чернил
(только для 4-цветной конфигурации)



• Замените чернила на новые.

Глава  5 Устранение
проблем









Сообщение

Причина

Решение

ERROR 64c
NCU ERROR

Ошибка функционирования
устройства проверки дюз.

• Выключите плоттер и включите через

несколько секунд.
Если  ошибка  повторится,  свяжитесь  с
дилером

для

вызова

сервисного

инженера.

ERROR 650
NCU CONECT



Устройство NCU не подключено.



ERROR 651
REPLACE  NCU

Чувствительность датчика NCU
слишком низкая для правильной
проверки дюз.
Функция проверки дюз недоступна.

• Необходимо заменить NCU. Свяжитесь с

сервисным

центром

регионального

дилера.

ERROR 652
NCU NZK CHK (HW)



NCU не может корректно распознать
капли, т.к. не работает слишком много
дюз или они плюются криво








• Проверьте

состояние

дюз.

При

обнаружении

большого

числа

неработающих  дюз,  выполните  чистку
головок.

ERROR 653
NCU NZK CHK (MARK)

ERROR 654
NCU CENTER POS





Ошибка настройки положения
проверки NCU.

ERROR 655
NCU FLUSH POS






ERROR 656
NCU SN ADJST






Ошибка настройки чувствительности
датчика.

• Проверьте

состояние

дюз.

При

обнаружении

большого

числа

неработающих  дюз,  выполните  чистку
головок.

• Если  после  успешной  прочистки  дюз

проблема  повторится,  свяжитесь  с сер -
висным центром регионального дилера.

ERROR 657
REPLACE  NCU INK PAD



Абсорбер NCU переполнен.

• Свяжитесь с сервисным центром

регионального дилера.

ERROR 658
NCU SENSOR  LV LOW

Низкая чувствительность датчика
NCU.






• Рекомендуется замена NCU. Свяжитесь с

сервисным центром регионального
дилера.

ERROR  65b
NCU Sens Adj Err H





Невозможно настроить
чувствительность датчика.

ERROR 65c
NCU Sens Adj Err L

ERROR 901
INVAILD  OPERATION

Из-за определенной ошибки, функция
не может быть выполнена.

• Перейдите в режим Local, проверьте

статус ошибки и примите меры.

ERROR 902
DATA REMAIN

В памяти плоттера остались
данные для печати.



• Выполните сброс данных. (

P.2-27)



ERROR 90d
NO HEAD  SELECT



Ошибка с печатной головкой.

• Выключите плоттер и включите через

несколько секунд.

• Если ошибка повторится, свяжитесь с

сервисным центром дилера.





ERROR 90f
PRINT AREA  SHORT



Недостаточная для печати
ширина или длина материала.

• Замените

материал

на

другой,

достаточной ширины.

• Если  ширина  материала  недостаточна

из-за  установки  положения  ориджина,
переустановите ориджин.

ERROR 91a
ADJUST HEAD  HEIGHT

Настройка высоты головок,
сохраненная в плоттере, не
совпадает с фактической.



• Настройте высоту головок. (

P.2-5)







5-11



5



Глава  5 Устранение
проблем

5-12







Сообщение

Причина

Решение

ERROR 04
PARAM  ROM

Ошибка FROM материнской
платы.
















• Выключите плоттер и включите через

несколько секунд.
Если ошибка повторится, свяжитесь с
сервисным центром регионального
дилера.

ERROR d01
HCB POWER [1234]

Ошибка питания платы HCB PCB.

ERROR d02
HCB COMMON [1234]





Ошибка платы HCB PCB.

ERROR d03
HCB HARD [1234]

ERROR d04
HCB CMD [1234]

Ошибка обмена данных платы HCB
PCB.

ERROR d05
HCB WFM [1234]

Обнаружена проблема генерации
вэйвформ.

ERROR d06
HCB VUP  [1234]

Ошибка обновления платы HCB
PCB.

ERROR d07
HCB FAN [1234]



Ошибка вентилятора платы HCB.

ERROR d08
HCB UKNWN [1234]

Обнаружена неизвестная ошибка на
плате HCB.

ERROR d09
HD MEMORY  [1234]

Ошибка микросхемы памяти
печатной головки.

ERROR d0a
HCB BUSY  [1234]

Обнаружена  ошибка  обмена  дан -
ными платы HCB с платой slider P.





SYSTEM HALT



Сообщение

Решение



SYSTEM  HALT (*)
000 : MESSAGE

• Выключите плоттер и включите через несколько секунд.
• Если ошибка повторится, проверьте код и свяжитесь с сервисным центром. (“000”

-

код ошибки)



SYSTEM  HALT (*)
406 : WIPER  ORG

• Почистьте вайпер.
• Выключите плоттер и включите через несколько секунд.
• Если ошибка повторится, свяжитесь с сервисным центром регионального дилера.













































Спецификация .................................................................................. 6-2

Спецификация плоттера .............................................................. 6-2
Спецификация чернил.................................................................. 6-3

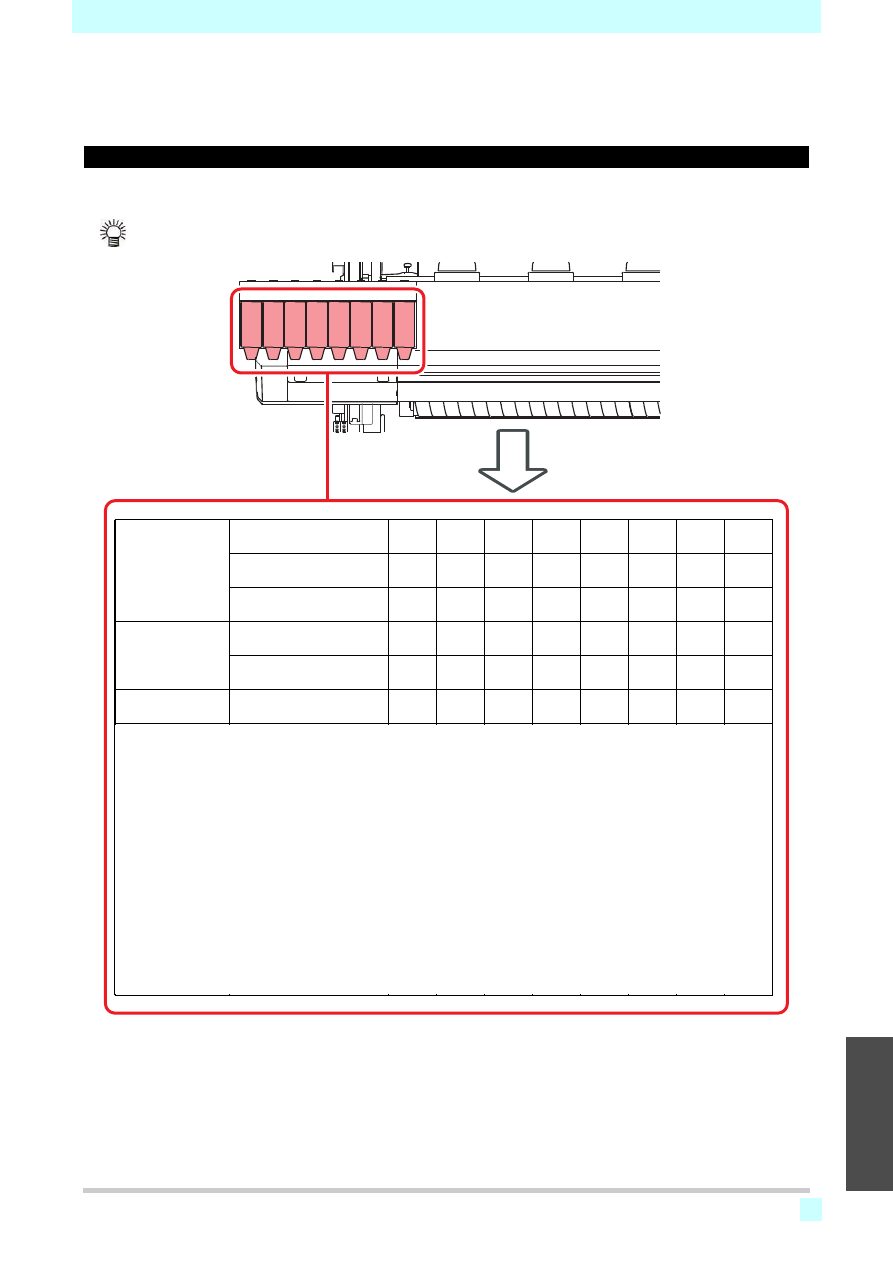

Порядок установки чернил .............................................................. 6-5

Порядок установки чернил ........................................................... 6-5

Лист запроса ..................................................................................... 6-6

Глава 6



Приложение



Эта глава

содержит спецификацию  и диаграмму функционирования плоттера.



6-2





Глава  6 Приложение



Спецификация





Спецификация плоттера





Параметр

Tx300P-1800



Печатающая
головка

Тип

Пьезоэлектрическая

Спецификация

4 головки

Режимы печати (scan x feed)

540×360dpi/ 540×540dpi/ 540×720dpi/ 720×720dpi/ 720×1080dpi/ 720×1440dpi

*1



Используемые чернила

Пигментные : TP400



Подача чернил

Подача по трубкам из пакетов.
Замена пакетов чернил:
Переключение между  пакетами - 2 пакета на
цвет (4 цвета/6 цветов: M, Bl)










Емкость
пакетов
чернил



4 цвета

Y, M, C, K (TP400): 2 л пакет x 2 на каждый цвет



7 цветов

M, R, Bl, C, Y, Lk: 2 л пакет x 1 на каждый
цвет K: 2 л пакет x 2











Материалы

Хлопок, шелк и т.п. (Кроме трикотажа и усаживающихся материалов.)

Ширина зоны печати

1920 мм









Рулонный
материал

Максимум

1920 мм

Минимум

210 мм

Толщина

не более 1.0 мм

Внешний

диаметр

*2

не более Φ250 мм

Вес рулона

*1,*3

не более 40 кг

Внутренний
диаметр

2 или 3 дюйма

Сторона печати

Внешняя или внутренняя

Край рулона

Аккуратно фиксируется на гильзе малярным или легкосъемным
двухсторонним скотчем.



Листовой
материал

Максимум

1920 мм

Минимум

210 мм





Поля

Лист

Отступы слева и справа: 20 мм (по умолч.) Спереди:120 мм Сзади:
150 мм(Слева и справа: 0.8" (по умолч.) Спереди:4.7" Сзади: 5.9")

Рулонный материал

Отступы слева и справа: 20 мм (по умолч.) Спереди:120 мм Сзади:
150 мм(Слева и справа: 0.8" (по умолч.) Спереди:4.7" Сзади: 5.9")



Погрешность
расстояния

Абсолютная
погрешность

± 0.3 мм или ± 0.3 % (наибольшее из значений)

Воспроизводимость

± 0.3 мм или ± 0.3 % (наибольшее из значений)

Перпендикулярность

± 0.5 мм / 1000мм

Перекос материала

не более 5 мм / 10 м

6





6-3

Глава  6 Приложение

Параметр

Tx300P-1800

Высота головок

2 мм – 7 мм, свободно настраивается вручную

Подмотка материала

Подмотка поставляется в комплекте
(возможно переключение направления
вращения).

Сливной бачок

Бутылка: 2000 мл (2 литра) x2

Интерфейс

Передача данных
печати

USB 2.0,  Ethernet 1000BASE-T

Почтовые
оповещения

Ethernet 10 BASE-T  / 100 BASE-TX  / 1000BASE-T

Команды

MRL- V

Шум

в простое

Менее 58 дБ (A) (FAST-A, Front & Rear & Left & Right 1 m (39.4 in))

во время

непрерывной

печати *4

Менее 65 дБ (A)

прерывистая
печать

Менее 70 дБ (A)

Стандарты безопасности

VCCI-Class A, FCC-Class A, UL 60950,  CE Marking (EMC,Low Voltage Direc -
tive,Machinery Directive), CB Report, RoHS

Питание

~100-

120  В/ 200-240  В 12 А/8  А 50/60  Гц

Потребляемая мощность

1440 Вт(~100-120  В), 1920 Вт (~200-240  В)

Рабочие
условия

Температура

20 °C - 30°C (68 °F - 86 °F)

Влажность

35 to 65% Rh (без конденсата)

Рекомендуемые
условия

20 °C - 25 °C (68 °F - 77 °F)

Градиент
температуры

не более ±10°C/ч  (не более ±50°F/ч)

Пыль

Эквивалент офисных помещений

Максимальная
рабочая высота

2000 м над уровнем моря

Вес

255 кг

Габариты

Ширина

3197 мм

Глубина

965 мм

Высота

1857 мм

*1. Доступные режимы печати зависят от типа используемых чернил.

*2. Это внешний диаметр и вес на подмотке.

*3. Без деформации рулона при удерживании за края.
*4. Рабочие условия: Измерение полной нагрузки: Согласно пп 1.7.4.2 Machinery Directive 2006/42/EC



Спецификация чернил

Параметр

Пигментные TP400

Подача

2 л пакет

Цвет

Black (K)

Cyan (C)

Magenta (M)
Yellow (Y)
Red (R)
Blue (Bl)
Light black (Lk)

Объем чернил

2 литра

Срок хранения

Указан на пакете чернил.
В течение трех месяцев после вскрытия упаковки.



6-4

Глава  6 Приложение

Параметр

Пигментные TP400

Темп.
хранения

Хране
ние

Средняя дневная температура: 10–35°C
Храните бутылки плотно закрытыми.
Храните бутылки в сухом, прохладном, темном месте.

Пере
возка  0 - 40°C  (32 - 104°F)

Избегайте температур ниже -0 °C и выше 40 °C.

• Не разбирайте и не перезаправляйте картриджи с чернилами.
• Чернила могут замерзнуть при долгом хранении в холодном помещении.
• Если заморозить чернила на водной основе, они становятся непригодными для

использования. Храните чернила так, чтобы они не замерзли.

6





6-5

Последовательность установки чернил



Глава  6 Приложение

Последовательность установки чернил изменяется в зависимости от цветовой конфигурации.



Порядок установки чернил

Последовательность установки чернил зависит от цветовой конфигурации.

• Установите картриджи согласно наклейкам на СНПЧ.

Вид спереди

4-

цветная схема



Пигментные: TP400

M

M

C

C

Y

Y

K

K

7-

цветная схема



Пигментные: TP400

M

R

Bl

C

Y

Lk

K

K

Дисперсные: Dd400

M

R

C

Gr

Y

K

V

P

Кислотные: Ac400

M

R

Bl

C

Y

И

ли

K

Lk

8-

цветная схема

Активные: Rc400

M

R

Bl

C

Y

И

ли

K

Lk

Активные: Rc500

M

R

Bl

C

Y

И

ли

K

Lk

Сублимационные: Sb420
Пигментные: TP400

Sb420

TP400

4+4-

цветная

схема

M

Bl

Y

K

M

C

Y

K

Сублимационные: Sb421
Пигментные: TP400

Sb421

TP400

M

Bl

Y

K

M

C

Y

K



6-6

Глава  6 Приложение

Лист



запроса



Используйте следующую форму в случае неполадок с функционированием принтера.
Заполните нижеследующую форму и отправьте по факсу в наш офис.

Организация

Ответственный

Телефон

Модель плоттера

ОС

Информация о плоттере

*1

Сообщение об ошибке

Комментарии

*1.   Обратитесь к "Просмотр информации о плоттере" из "Обычное использование" перед заполнением. (

P.3-26)
