Блок управления BCU для серии GMS800. Обслуживание, функция, конфигурация - часть 2

6 ФУНКЦИИ НАСТРОЙКИ

1.

Если поверочный газ подается вручную: Подключить подачу соответствующего

поверочного газа к входу прибора для измеряемого газа.

2.

Для запуска процедуры настройки: Выбрать «ENTER».

✓

Если подача поверочного газа автоматизирована (см. "Конфигурирование ди-

скретных выходов", страница 78): Вместо измеряемого газа в прибор подает-

ся поверочный газ.

✓

Проходит процедура настройки.

Настройка производится шаг за шагом (Продувка поверочный газ - Изме-

рение - Расчет - Продувка измеряемый газ - Режим измерения).

Фаза процедуры

Текст в строке состоя-

ния

1

Происходит подача поверочного газа.

Прод. п.г.

2

Определяется измеряемое значение повероч-

Измерение

ного газа (фактическое значение).

3

Производится расчет результатов и их запись в

Расчет

память.

При процедурах настройки: Производится на-

стройка.

4

Производится опять подача измеряемого газа.

Продувка измеряемого

газа

Таблица 4: Фазы процедур настройки и измерений для проверки достоверности

Каждый шаг необходимо запустить клавишей ENTER .

1

Фаза процедуры (см. "таблица 4: Фазы

Настр./Пр.д.: Прод. п.г.

процедур настройки и измерений для

Настр. нул. т.

.3.2.1

проверки достоверности", страница 32)

Измерение

2

Запустить следующую фазу «Измерение»

нажав «Enter»

NO

0,3 ppm

3

Измеряемый компонент | Текущее изме-

Сред. знач.

0,29 ppm

ряемое значение (Фактическое значе-

Нул. газ

0,0 ppm

ние)

4

Среднее значение измеряемых значе-

ний (во время ИЗМЕРЕНИЯ)

/Настройка/Комп. А

5

Название настройки поверочного газа |

Back

Enter

Номинальное знач.

1

Фаза процедуры (страница 32)

Настр./Пр.д.: Измерени

2

Запустить следующую фазу «Расчет» на-

Настр. нул. т.

.3.2.1

жав «Enter»

Расчет

3

Измеряемый компонент | Текущее изме-

NO

50.37 ppm

ряемое значение (Фактическое значе-

ние)

Сред. знач.

50.38 ppm

4

Рассчитанное среднее значение перени-

Нул. газ

0.0

мается (настройка)

5

Название настройки поверочного газа |

Номинальное знач.

/Настройка/Настройка

Back

Enter

b

Чтобы прервать процедуру: Выбрать ОТМЕНИТЬ (

/

, ENTER/ВВОД)

3.

Ждать, пока не появится «ПОКАЗАТЬ РЕЗУЛЬТАТЫ?»

4.

Чтобы показать результаты (для информации): Выбрать «ENTER». В противном

случае: Выбрать «BACK».

32

ФУНКЦИИ НАСТРОЙКИ 6

1

Дрейф между проведенной данной на-

Измерение

стройкой и предыдущей настройкой¹

Результаты

.3.1.1.2.1

2

Дата настройки (окончание) [год-месяц-

1 Относ.

1.1 %

день]

2 Дата

15-03-21

3

Время настройки (окончание) [00:00 …

23:59]

3 Время

14:45

4

Номинальное значение назначенного по-

4 Номин. знач.

0.0 ppm

верочного газа

5 Факт. знач.

0.0 ppm

5

Среднее значение измеренных фактиче-

6 Абсолютное

0.0 %

ских значений

/Настройка/NO/Настройка

6

Абсолютный дрейф²

Back

1

Указания к методу расчета см. "Способ расчета значений дрейфа", страница 91

2

Пояснение см. "Абсолютный дрейф", страница 91

5.

Процедура настройки закончена.

6.1.4

Показать результаты настроек

Меню: НАСТРОЙКИ/НАСТРОЙКА/ИЗМЕРЯЕМЫЙ КОМПОНЕНТ/РЕЗУЛЬТАТЫ/НУЛЕВАЯ ТОЧКА или /

КОНТР. ТОЧКА

1

Дрейф между проведенной данной на-

Измерение

стройкой и предыдущей настройкой

Контр. точка

.3.1.1.10.2

2

Дата настройки (окончание) [год-месяц-

1 Относ.

1.1 %

день]

2 Дата

15-03-21

3

Время настройки (окончание) [00:00 …

3 Время

14:45

23:59]

4

Номинальное значение назначенного по-

4 Номин. знач.

0.0 ppm

верочного газа

5 Факт. знач.

0.0 ppm

В случае применения калибровочной из-

6 Абсолютное

0.0 %

мерительной кюветы: Концентрация кали-

/Настройка/Настройка

бровочной измерительной кюветы

Back

5

Среднее значение измеренных фактиче-

ских значений

6

Абсолютный дрейф (Пояснение см. "Абсо-

лютный дрейф", страница 91)

Цель

Меню показывает результат последней настройки выбранного измеряемого компо-

нента.

УКАЗАНИЕ

Эти данные содержатся также в меню «РЕЗУЛЬТАТЫ НАСТРОЙКИ» (см. "Результаты на-

стройки/проверки достоверности", страница 60).

33

6 ФУНКЦИИ НАСТРОЙКИ

6.2

Проверка достоверности отдельных компонентов

Цель

Проверка достоверности - это процедура измерения с поверочным газом. Проверка

достоверности производится так же как процедура настройки; результаты измерения

сохраняются также при процедуре настройки. Однако, параметры прибора при этом

не изменяются.

Соответствует: см. "Настройка отдельных компонентов ", страница 27 и см. "На-

стройка с предварительно установленными интервалами времени.", страница 30.

УКАЗАНИЕ

•

Проверки достоверности производятся только для измеряемых компонентов,

не для вспомогательных величин или виртуальных измеряемых компонентов.

•

Возможно, что установки для поверочного газа предполагают автоматическую

подачу поверочных газов через магнитные клапаны, которые управляются ди-

скретными выходами прибора.

•

Проверки достоверности можно автоматизировать так же как настройки (см.

"Автоматические настройки/проверки достоверности", страница 94).

Процедура

Меню: НАСТРОЙКИ/ПРОВЕРКА ДОСТОВЕРНОСТИ

Измерение

1

Измеряемый компонент | Внутреннее при-

1

менение

Проверка достов.

.3.2

2

Измеряемый компонент | Внутреннее при-

1 NO

NO, NOx

менение

2 NO2

NO2, NOx

/Настройки

Back

Enter

1

Список измеряемых компонентов, для которых используется расчетное значение измеряемого ком-

понента.

1.

Выбрать измеряемый компонент (

/

, «ENTER»)

2.

Выбрать желаемую функцию проверки достоверности (

/

, «ENTER»)

Пров. дост. нул. т.¹

Проверка достоверности нулевой точки

Пров. дост. контр. точки¹

Проверка достоверности контрольной точки

Пров. дост. контр. точки

Проверка достоверности измерительной кюветой для настрой-

кюв.²

ки³

Результаты

Показать результаты последней проверки достоверности

1

Показывается только, если имеется соответствующая настройка для поверочного газа.

2

Показывается только, если измеряемый компонент измеряется модулем анализатора, у которого

имеется кювета для настройки (опцион), и если имеется соответствующая настройка для поверочного

газа.

3

Используйте в качестве поверочного газа нулевой газ.

34

ФУНКЦИИ НАСТРОЙКИ 6

УКАЗАНИЕ

Предлагаются только такие проверки достоверности, которые можно произвести в

текущем рабочем состоянии. При наличии, как минимум одного сообщения о со-

стоянии, причина которого может исказить проверку достоверности или сделать ее

невозможным (например, неисправность в модуле, неполадки с поверочным га-

зом), соответствующая проверка достоверности не подлежит выбору.

Измерение

NO

.3.2.1

1 Пров.дост.нул.т.

./Настройки/Проверка дост.

Back

Enter

3.

Если поверочный газ подается вручную: Подключить подачу соответствующего

поверочного газа к входу для измеряемого газа.

4.

Для запуска проверки достоверности: Выбрать «ENTER».

✓

Если подача поверочного газа автоматизирована (см. "Выбор управления кла-

паном распределения", страница 45): Вместо измеряемого газа в прибор по-

дается поверочный газ.

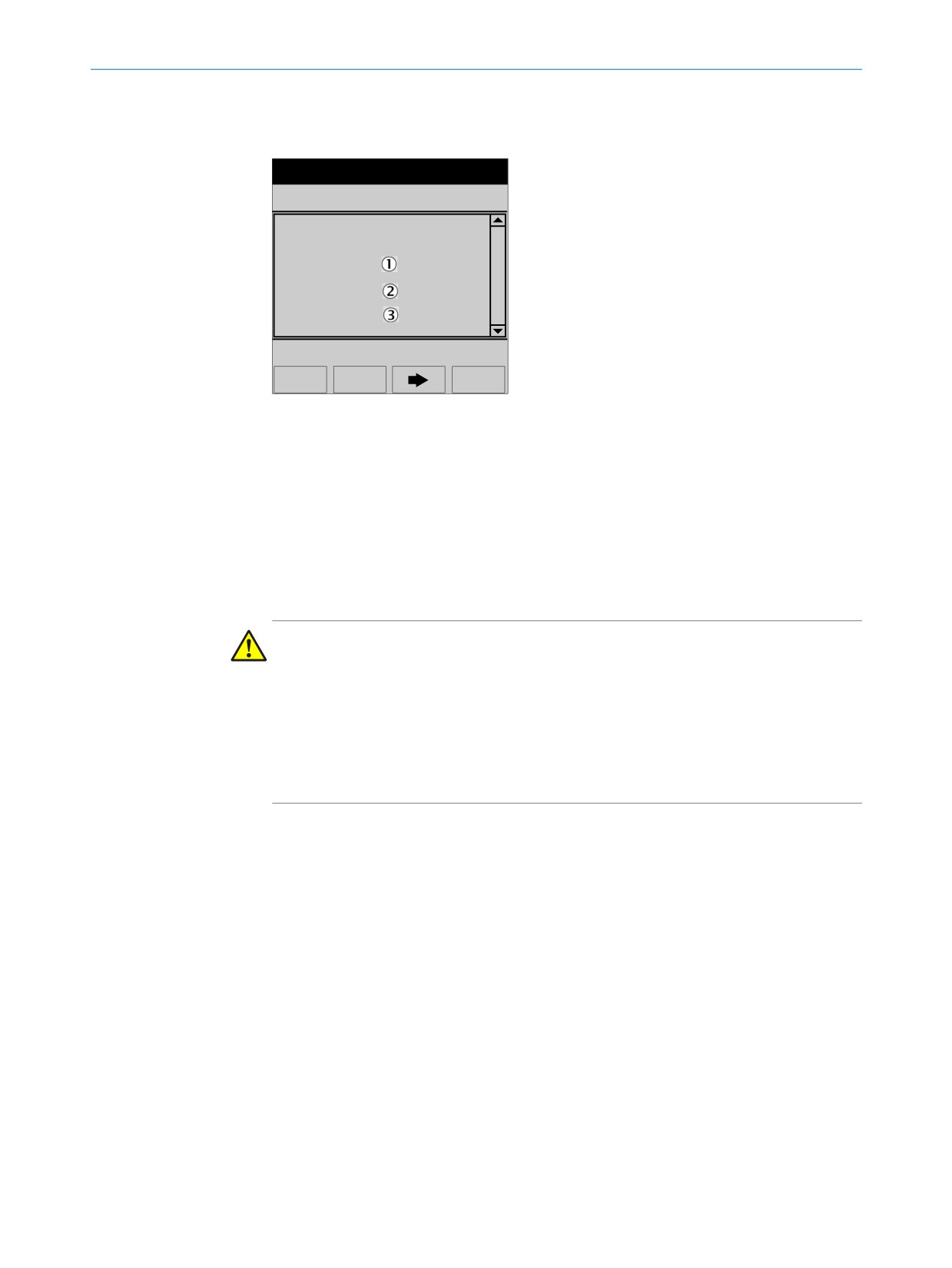

ОСТОРОЖНО

Возможные мешающие эффекты для подключенных терминалов

Процедура проверки достоверности прерывает режим измерения.

b До проверки достоверности: Проинформируйте подключенные терминалы о

предстоящем прерывании режима измерения.

Настр./пр.д.:Прод.п.г.

1

Остаточное время фазы процедуры

2

Измеряемый компонент | Текущее изме-

Пров. дост. нул. т. .3.2.1.1

ряемое значение (Фактическое значение)

1 Остат. время

2 с

3

Среднее значение измеряемых значений

2 NO

2.2 ppm

(во время ИЗМЕРЕНИЯ)

3 Сред. знач.

2.1 ppm

4

Название настройки поверочного газа | Но-

минальное знач.

4 Нулевой газ

0.0

1

./.../Пров.дост./Пр.дост.н.т.

Back

1

не показано: 5 ОТМЕНИТЬ

b Чтобы прервать процедуру: Выбрать ОТМЕНИТЬ (

/

, ENTER/ВВОД)

5.

Ждать, пока не появится «ПОКАЗАТЬ РЕЗУЛЬТАТ?»

6.

Чтобы показать результат (в виде информации): Выбрать «ENTER». В противном

случае: Выбрать «BACK».

35

6 ФУНКЦИИ НАСТРОЙКИ

1

Дата проверки достоверности (окончание)

Измерение

[год-месяц-день]

Результаты

.3.2.1.1.1

2

Время проверки достоверности (окончание)

[00:00 … 23:59]

1 Дата

15-03-30

3

Номинальное значение назначенного пове-

2 Время

9:56

рочного газа

3 Номин. знач.

0.0 ppm

4

Среднее значение измеренных фактических

значений

4 Факт. знач.

0.6 ppm

./.../Пров.дост./Пр.дост.н.т.

Back

7.

Процедура проверки достоверности закончена.

6.2.1

Показать результаты проверки достоверности

Меню: НАСТРОЙКИ/ПРОВЕРКА ДОСТОВЕРНОСТИ/ИЗМЕРЯЕМЫЙ КОМПОНЕНТ/РЕЗУЛЬТАТЫ/НУЛЕВАЯ

ТОЧКА или/КОНТР. ТОЧКА

2

Дата проверки достоверности (окончание)

Измерение

[год-месяц-день]

Нулевая точка

.3.2.1.10.1

3

Время проверки достоверности (оконча-

ние) [00:00 … 23:59]

2 Дата

15-03-21

4

Номинальное значение назначенного по-

3 Время

14:45

верочного газа

4 Номин. знач.

0.0 ppm

5

Среднее значение измеренных фактиче-

5 Факт. знач.

0.0 ppm

ских значений

/Настройка/Настройка

Back

УКАЗАНИЕ

Эти данные содержатся также в меню «РЕЗУЛЬТАТЫ ПРОВ. ДОСТОВЕРНОСТИ» (см. "Показать

результаты проверки достоверности", страница 60).

36

ФУНКЦИИ НАСТРОЙКИ 6

6.3

Настройка/проверка достоверности нескольких компонентов (групповая функ-

ция)

Имеются следующие возможности для запуска:

•

Ручной запуск: см. "Запуск настройки вручную (групповая функция)",

страница 37

•

Автоматический запуск регулируемый по времени: см. "Установка автоматиче-

ского запуска настройки", страница 37

•

Управление через:

° Дискретные сигналы (см. "Конфигурирование дискретных входов",

страница 80)

° Modbus (см. «Техническая информация BCU» главу Параметризация В/В)

6.3.1

Запуск настройки вручную (групповая функция)

Меню: НАСТРОЙКИ/ГРУППОВЫЕ ФУНКЦИИ

1

Проверка достоверности (контроль) нуле-

Измерение

вой точки

Групповые функции

.3.4

2

Настройка (контроль и установка) нулевой

точки

1 Пров.дост.нул.т.

3

Проверка достоверности контрольной точ-

2 Настр. нул. т.

ки

3 Пр.дост.контр.т.

4

Настройка контрольной точки

4 Настр. контр. т.

5

Проверка достоверности контрольной точ-

5 и т. д.

ки с измерительной кюветой

6

Настройка контрольной точки с измери-

./Настройки

тельной кюветой

Back

Enter

9

Отменить

Рисунок 5: Меню «ГРУППОВЫЕ ФУНКЦИИ»

(пример)

УКАЗАНИЕ

•

Как правило, на заводе изготовителя предварительно установлено несколько

процедур настройки, которые предназначены для конкретного прибора.

•

Процедуры настройки, которые в данный момент «активны», невозможно запу-

стить.

•

Предлагаются только такие настройки, которые можно произвести в текущем

рабочем состоянии. При наличии сообщения о состоянии, причина которого

приводит к ненадежной процедуре настройки или вследствие которого процеду-

ру настройки невозможно выполнить, соответствующие процедуры настройки

неактивны.

1.

Выбрать желаемую процедуру настройки (

/

, ENTER/ВВОД)

✓

«ПРОЦЕДУРА НАСТРОЙКИ, ЗАПУСТИТЬ?»

2.

Чтобы запустить автоматический процесс: Выбрать «ENTER».

Чтобы отменить автоматический процесс: Выбрать ОТМЕНИТЬ (

/

, SET)

✓ Желтый СД зажигается и показывается АКТИВНЫЙ

3.

Ждать, пока процедура настройки закончится: Желтый СД опять потухает.

° В случае ошибки желтый СД продолжает светиться или зажигается крас-

ный СД. Индикация в строке состояния СМ. ЖУРНАЛ

6.3.2

Установка автоматического запуска настройки

Меню: НАСТРОЙКИ/УСТАНОВКИ/АВТОМАТИКА

37

6 ФУНКЦИИ НАСТРОЙКИ

Измерение

1, 2, ... Имя автоматической процедуры настройки

| Состояние актив.

Автоматика

.3.5.2

1 Пров.дост.нул.т.

Выкл.

2 Настр. нул. т.

Выкл.

3 Пр.дост.контр.т.

Выкл.

4 Настр. контр. т.

Выкл.

5 Пр.дост.контр.т с к.Выкл.

6 Настр. контр. т. с к.Выкл.

./Установки

Back

Save (

Меню: НАСТРОЙКИ/УСТАНОВКИ/АВТОМАТИКА/ПРОЦЕДУРА НАСТРОЙКИ

Измерение

1

Функция | Текущая установка.

2, 3

Интервал и единица времени. В примере

Пров. дост. нул. т. .3.5.2.1

настройка производится каждый час.

1 Активный

Выкл.

4, 5

Время запуска первой настройки.

2 Интервал

1

3 Единица врем.

Час

4 Дата старта

5 Время запуска

./.../Автоматика

Back

Set (ус

6.3.2.1

Настройка, активировать/деактивировать

Меню: НАСТРОЙКИ/УСТАНОВКИ/АВТОМАТИКА/ПРОЦЕДУРА НАСТРОЙКИ/АКТИВ.

Измерение

вкл. Автоматическая процедура активирована

Выкл. Автоматическая процедура деактивирована

Активный

.3.5.2.1.1

Вкл.

Выкл.

./.../Автоматика/ Пров. дост.

Back

Save (

b Установить желаемое состояние (

/

, SAVE/сохранить)

6.3.2.2

Установка автоматической настройки

Меню: НАСТРОЙКИ/УСТАНОВКИ/АВТОМАТИКА/ПРОЦЕДУРА НАСТРОЙКИ/ИНТЕРВАЛ

38

ФУНКЦИИ НАСТРОЙКИ 6

Измерение

1

Числовое значение для интервала.

2

Минимальное разрешенное значение.

Интервал

.2.5.2.1.2

3

Максимальное устанавливаемое значение.

002

мин. 1

макс. 200

./.../Автоматика

Back

Save (

b Установить желаемое значение.

Изменить единицу времени (в случае необходимости):

Меню: НАСТРОЙКИ/УСТАНОВКИ/АВТОМАТИКА/ПРОЦЕДУРА НАСТРОЙКИ/ЕДИНИЦА ВРЕМЕНИ

Измерение

Единица времени.2.5.2.1.3

Час

Тег

Неделя

./.../Автоматика

Back

Save (

b Установить подходящую единицу времени (

/

, SAVE/сохранить)

6.3.2.3

Установка времени запуска следующей настройки

Меню: НАСТРОЙКИ/УСТАНОВКИ/АВТОМАТИКА/ПРОЦЕДУРА НАСТРОЙКИ/ДАТА СТАРТА

1.

Установить желаемую дату

2.

BACK → Выбрать время запуска.

Меню: НАСТРОЙКИ/УСТАНОВКИ/АВТОМАТИКА/ПРОЦЕДУРА НАСТРОЙКИ/ВРЕМЯ СТАРТА

3.

Установить желаемое время.

6.4

Общие установки для настроек

6.4.1

Установка продолжительности измерения для настроек

Меню: НАСТРОЙКИ/УСТАНОВКИ НАСТР./ПРОДОЛЖИТЕЛЬНОСТЬ ИЗМЕРЕНИЯ

39

6 ФУНКЦИИ НАСТРОЙКИ

Измерение

1

Продолжительность измерения [в секундах]

2

Минимальное значение

Продолж. измер.

.3.3.1

3

Максимальное значение

0030 с

мин. 5

макс. 3600

./Настройки/Установки

Back

Save (

b Установить желаемое значение.

Цель

Продолжительность измерения определяет, как долго определяются измеряемые

значения подаваемого поверочного газа. Она начинается после времени продувки

поверочного газа (см. "Установка времени продувки для настроек", страница 48).

Среднее значение этих измеряемых значений:

- При настройках: Фактическое значение для настройки.

- При измерениях для проверки достоверности: Измеренное значение для про-

верки достоверности.

Критерии для установки

•

Согласование с демпфированием: Продолжительность измерения должна соста-

влять, как минимум, 150 … 200 % установленной постоянной времени демпфи-

рования (см. "Установка постоянного демпфирования", страница 72 + см.

"Установка динамического демпфирования", страница 73)

•

Согласование с характером измерения: Продолжительность измерения необхо-

димо выбрать, как минимум так, чтобы она была достаточной, чтобы образова-

ние среднего значения полностью компенсировало «шум» и колебания резуль-

татов измерений во время процесса измерений.

ОСТОРОЖНО

Риск неправильной настройки

Если продолжительность измерения установлено на слишком низкое значение, то

настройки становятся неточными и неправильными.

b Лучше устанавливать слишком долгую продолжительность измерения, чем сли-

шком короткую.

ОСТОРОЖНО

Риск неправильной настройки

Продолжительность измерения должно составлять, как минимум, 150 % установлен-

ной постоянной времени демпфирования.

b Проверить установку демпфирования (см. "Установка постоянного демпфиро-

вания", страница 72).

УКАЗАНИЕ

•

Чем дольше продолжительность измерения, тем более точная настройка.

•

Продолжительность измерения влияет на ручные настройки (см. "Настройка от-

дельных компонентов ", страница 27).

40

ФУНКЦИИ НАСТРОЙКИ 6

6.4.2

Установка времени продувки измеряемого газа для настроек

Меню: НАСТРОЙКИ/УСТАНОВКИ НАСТР./ИЗМЕР. ГАЗ - ВРЕМЯ ПРОД.

Измерение

1

Измеряемый газ - время продувки [в секун-

дах]

Измер. газ - вр.прод. .3.3.2

2

Минимальное значение

3

Максимальное значение

0125 с

мин. 5

макс. 3600

./.../Устан./Устан. Настр.

Back

Save (

b Установить желаемое значение.

Цель

Время продувки измеряемого газа - это - время ожидания, которое проходит после

каждой настройки или проверки достоверности, до того, как сбрасывается состоя-

ние «НАСТРОЙКА» или «ПРОВЕРКА ДОСТОВЕРНОСТИ». Время продувки измеряемого газа явл-

яется частью процедуры настройки/проверки достоверности. Таким образом учиты-

вается время отклика после переключения с последнего поверочного газа на изме-

ряемый газ. Данная установка действительна для всех настроек и проверок досто-

верности.

ОСТОРОЖНО

Возможные мешающие эффекты для подключенных систем

Если время продувки измеряемого газа установлено слишком коротким, то GMS800

сигнализирует нормальное рабочее состояние, до того как измеряемые значения

соответствуют фактическим концентрациям. Если измеряемые значения управляют

подключенными системами, то это может вызвать ошибочное управление.

b Лучше устанавливать слишком долгое время продувки измеряемого газа, чем

слишком короткое.

Критерии для установки

В конце времени продувки модули анализаторы должны быть полностью заполнены

новым газом и GMS800 должен показывать «окончательные» измеряемые значения

данного газа. Соответствующее время продувки соответствует, примерно, времени

отклика (время запаздывания GMS800 + 100%-времени).

Измерение времени отклика:

b Для каждого измеряемого компонента необходимо проверить, сколько време-

ни после переключения на другой газ показываемое значение остается по-

стоянным.

b Для времени продувки необходимо брать самое длительное время отклика.

С другой стороны, время продувки не должно быть дольше, чем это необходимо, так

как во время процедуры настройки и проверки достоверности нормальная функция

измерения прервана.

41

6 ФУНКЦИИ НАСТРОЙКИ

6.5

Конфигурация поверочных газов

6.5.1

Как производить установки для поверочных газов

Установки для поверочного газа являются основой для настроек. В установке для по-

верочного газа, для реального поверочного газа определены номинальное значение

(концентрация) и параметры для выполнения процедуры настройки. Кроме того

определено, при каких процедурах настройки может быть использована установка

для поверочного газа.

Возможно применять реальный поверочный газ в нескольких установках для пове-

рочного газа. Таким образом, определенный реальный поверочный газ, можно кон-

фигурировать с разными установками для поверочного газа для разных настроек.

Все установки поверочного газа применимы также при измерениях для проверки

достоверности. Можно запрограммировать 12 различных установок поверочного га-

за.

УКАЗАНИЕ

•

Обычно, на заводе изготовителя производится предварительное программиро-

вание подходящих установок для поверочного газа.

•

Если вы хотите запрограммировать новые установки для поверочного газа: По-

льзуйтесь обзором и см. "Программирование установки для поверочного газа -

часть 1: Включение", страница 45, см. "Программирование установки для по-

верочного газа - часть 2: Применение", страница 46

•

Рекомендация: Применяйте каждую установку для поверочного газа только для

определенной настройки или проверки достоверности.

6.5.2

Обзор установок поверочного газа

Установка

Имя меню

Описание

1

Определение имени установки для

Название

см. "Определение имени установки

поверочного газа

для поверочного газа",

страница 45

2

Установка возможно ли пользовать-

Активный

см. "Установка возможно ли пользо-

ся установкой для поверочного газа

ваться установкой для поверочного

или нет

газа или нет", страница 45

3

Установка режима насоса

Насос выкл.

см. "Установка режима насоса",

страница 45

4

Выбор управления клапаном рас-

Клапан

см. "Выбор управления клапаном

пределения

распределения", страница 45

5

Вызов меню применения для изме-

Примене-

см. "Применение-меню поверочно-

ряемого компонента

ние

го газа", страница 46

6

Назначение измеряемого компо-

Измеряе-

см. "Назначение измеряемого ком-

нента

мый компо-

понента", страница 47

нент

7

Установка: имеется ли в распоряже-

Активный

см. "Установка: имеется ли в распо-

нии измеряемый компонент или

ряжении измеряемый компонент

нет

или нет", страница 48

8

Установка номинального значения

Концентра-

см. "Установка номинального зна-

для измеряемого компонента

ция

чения для измеряемого компонен-

та", страница 48

9

Установка возможности примене-

В кач. нул. г.

см. "Установка возможности приме-

ния в качестве нулевого газа

нения в качестве нулевого газа",

страница 49

42

6 ФУНКЦИИ НАСТРОЙКИ

6.5.3

Меню «Поверочные газы»

Меню: НАСТРОЙКИ/УСТАНОВКИ/ПОВЕРОЧНЫЕ ГАЗЫ

Измерение

1

Имя установки поверочного газа

2

Имя установки поверочного газа

Поверочные газы

.3.5.1

3

Имя установки поверочного газа

1 Нулевой газ

4

Свободное место¹

2 NO

3 NO2

4 #4

./Настройки/Установки

Back

Enter

1

Или установка поверочного газа, для которой не запрограммировано имя.

Чтобы изменить или проверить существующую установку поверочного газа:

1.

Выбрать желаемую установку поверочного газа (

/

, ENTER/ВВОД)

Чтобы запрограммировать новую установку для поверочного газа: Выбрать

свободное место.

1

Имя данной установки поверочного газа¹

Измерение

2

«ДА» = данный поверочный газ можно выби-

Нул. газ

.3.5.1.1

рать при Настройке/Проверке достоверности

3

Состояние насоса для измеряемого газа во

1 Имя

Нул. газ

время применения поверочного газа

2 Активный

Да

4

Дискретный выход, который активируется,

3 Насос выкл.

Вкл.

если применяется поверочный газ (для упра-

вления магнитного клапана)

4 Клапан

DO03

5

Метрологические установки поверочного газа

5 Применение

./.../Установки/Повер. газы

Back

Set (ус

1

Если имя не программируется, то в других меню вместо имени показывается номер точки измере-

ния в виде «#Н» (Н = номер точки измерения).

2.

Выбрать желаемую установку (

/

, ENTER/SET)

3.

Создать желаемое состояние (см. "Программирование установки для повероч-

ного газа - часть 1: Включение", страница 45 / см. "Программирование уста-

новки для поверочного газа - часть 2: Применение", страница 46).

44

6 ФУНКЦИИ НАСТРОЙКИ

Измерение

1

Дискретный выход | Внутренний управляю-

щий сигнал | Логика переключения

Клапан

.3.5.1.1.4

1 DO01

F0 инв.

2 DO02

M0

3 DO03

C0

4 DO04

BVO5

./.../Установки/Повер. газы

Back

Set (ус

b Выбрать желаемый дискретный выход (

/

, SET)

b В следующем меню выбрать электронную логику переключения (

/

, SAVE/

сохранить)

УКАЗАНИЕ

•

Эти установки имеются в распоряжении и в других местах (см. "Присваивание

дискретному выходу функции состояния или управления (источник)",

страница 79).

•

Объяснение электронной логики переключения см. "Выбор электронной логики

переключения", страница 79.

Цель

Данная установка определяет, какой дискретный выход активируется, если эта уста-

новка для поверочного газа активна при процедуре настройки или при измерении

для проверки достоверности. Таким образом, возможно автоматическое регулиро-

вание подачи поверочного газа.

6.5.5

Программирование установки для поверочного газа - часть 2: Применение

Данные установки определяют:

- для каких измеряемых компонентов можно применять поверочный газ

- для каких процедур настройки и измерений для проверки достоверности

- какие физические параметры действительны для соответствующего примене-

ния.

6.5.5.1

Применение-меню поверочного газа

Меню: НАСТРОЙКИ/УСТАНОВКИ/ПОВЕРОЧНЫЕ ГАЗЫ/УСТАНОВКА ДЛЯ ПОВЕРОЧНОГО ГАЗА/ПРИМЕНЕ-

НИЕ

Измерение

1

Выбранный измеряемый компонент | Но-

минальное знач. (концентрация) | Примене-

Применение

.3.5.1.1.5

ние

1 NO

0.0 да

2

Выбранный измеряемый компонент | Но-

минальное знач. (концентрация) | Примене-

2 NO2

0.0 да

ние

3

0.0 нет

3

Свободное место

4

0.0 нет

4

Свободное место

./.../Пов. газы/нулевой газ

Back

Enter

46

ФУНКЦИИ НАСТРОЙКИ 6

УКАЗАНИЕ

•

Список показывает все измеряемые компоненты, которые уже назначены

(максимально 8).

•

Если поверочный газ больше не должен применяться для одного из этих изме-

ряемых компонентов, то измеряемый компонент из списка удалять не надо

(см. "Установка: имеется ли в распоряжении измеряемый компонент или нет",

страница 48).

b Чтобы изменить установки для имеющегося измеряемого компонента: Вы-

брать желаемый измеряемый компонент (

/

, ENTER/ВВОД)

b Чтобы добавить измеряемый компонент: Выбрать свободное место.

1

Выбранный измеряемый компонент.

Измерение

2

Да: эта установка для поверочного газа имеет-

NO

.3.5.1.1.5.1

ся в распоряжении в других функциях.¹

3

Номинальное значение (концентрация) пове-

1 Компонент

NO

рочного газа.

2 Активный

Да

4

Время ожидания между активизацией пове-

3 Концентрация

0.0

рочного газа и началом измерений

4 Время продувки

60

5

Да/Нет: Данный поверочный газ можно/

нельзя применять для настроек нулевых точек²

5 в кач. нул. г.

Да

6

Да/Нет: Данный поверочный газ можно/

6 в кач.контр.газа

Нет

нельзя применять для настроек контрольных

./.../Нулевой газ/Прим.

точек²

Back

Enter

1

«НЕТ» блокирует применение при настройках и проверках достоверности. Эту установку можно приме-

нять, если реального поверочного газа временно нет в распоряжении, или если он не должен исполь-

зоваться.

2

Это действительно также для измерений для проверки достоверности.

6.5.5.2

Назначение измеряемого компонента

Меню: НАСТРОЙКИ/УСТАНОВКИ/ПОВЕРОЧНЫЕ ГАЗЫ/УСТАНОВКА ДЛЯ ПОВЕРОЧНОГО ГАЗА/ПРИМЕНЕ-

НИЕ/ИЗМЕРЯЕМЫЙ КОМПОНЕНТ/КОМПОНЕНТ

Измерение

1, 2

Реальный измеряемый компонент | реаль-

ный + виртуальный измеряемый компо-

Компонент

.3.5.1.1.5.1.1

нент¹

NO (NO, NOx)

3, 4

Дополнительные величины

NO2 (NO2, NOx)

Давление

Расход

./.../Применение/NO

Back

Save (

1

Данные справа показывают в виде информации измеряемые компоненты, для расчета которых ис-

пользуется реальный измеряемый компонент. Если они те же самые, как реальный измеряемый ком-

понент, то в этом поле ничего не показывается. - Объяснение виртуальных измеряемых компонен-

тов см. "Виртуальные измеряемые компоненты", страница 89.

b Выбрать измеряемый компонент (

/

, SAVE/сохранить)

Цель

С помощью этой установки соответствующему месту в списке «ПРИМЕНЕНИЕ» устано-

вок для поверочного газа присваивается измеряемый компонент.

47

ФУНКЦИИ НАСТРОЙКИ 6

Критерии для установки

см. "Установка времени продувки измеряемого газа для настроек", страница 41

ОСТОРОЖНО

Риск неправильной настройки

Настройка ошибочная, если устанавливается слишком короткое время продувки.

b Лучше устанавливать более длительное время продувки, чем слишком корот-

кое.

6.5.5.6

Установка возможности применения в качестве нулевого газа

Меню: НАСТРОЙКИ/УСТАНОВКИ/ПОВЕРОЧНЫЕ ГАЗЫ/УСТАНОВКА ДЛЯ ПОВЕРОЧНОГО ГАЗА/ПРИМЕНЕ-

НИЕ/ИЗМЕРЯЕМЫЙ КОМПОНЕНТ/В КАЧЕСТВЕ НУЛЕВОГО ГАЗА

Данные установки определяют, при каких настройках и проверках достоверности со-

ответствующий поверочный газ имеется в распоряжении в качестве нулевого газа.

Измерение

1

Нулевая точка - проверка достоверности

2

Настройка нулевой точки

В кач. нул. г. .3.5.1.1.5.1.5

3

Проверка достоверности контрольной точки

1 Пров.дост.нул.т.

Да

с кюветой для настройки¹

2 Настр. нул. т.

Да

4

Настройка контрольной точки с кюветой для

3 Пр.дост. к.т. кюв.

Да

настройки¹

4 Настр. конт. т. кюв.Да

./

/Применение/NO

Back

Set (ус

1

Используется только, если соответствующий измеряемый компонент измеряется модулем анализато-

ра, у которого имеется кювета для настройки (опцион).

1.

Выбрать настройку или проверку достоверности (

/

, SET)

2.

Установить желаемое состояние (

/

, SAVE/сохранить)

Да

Поверочный газ имеется в распоряжении для выбранной процедуры настройки/

проверки достоверности, для соответствующего измеряемого компонента.

Нет

Поверочный газ не имеется в распоряжении для выбранной процедуры настрой-

ки/проверки достоверности, для соответствующего измеряемого компонента.

УКАЗАНИЕ

Для настройки контрольной точки с помощью кюветы для настройки (опцион у неко-

торых модулей анализатора) в качестве поверочного газа необходимо применять

нулевой газ.

6.5.5.7

Установка возможности применения в качестве контрольного газа

Меню: НАСТРОЙКИ/УСТАНОВКИ/ПОВЕРОЧНЫЕ ГАЗЫ/УСТАНОВКА ДЛЯ ПОВЕРОЧНОГО ГАЗА/ПРИМЕНЕ-

НИЕ/ИЗМЕРЯЕМЫЙ КОМПОНЕНТ/В КАЧЕСТВЕ КОНТРОЛЬНОГО ГАЗА

Данные установки определяют, при каких настройках и проверках достоверности со-

ответствующий поверочный газ имеется в распоряжении в качестве контрольного

газа.

b Установить желаемые состояния таким же образом, как для «В КАЧЕСТВЕ НУЛЕВОГО

ГАЗА» (см. "Установка возможности применения в качестве нулевого газа",

страница 49).

49

7 ДИАГНОСТИЧЕСКИЕ ФУНКЦИИ

7

Диагностические Функции

УКАЗАНИЕ

•

Изображенные меню оптимизированы для описания и не всегда точно соответ-

ствуют фактическому изображению на дисплее.

•

Все числовые значения в меню приведены лишь в качестве примера и не

имеют метрологического значения.

Реальные значения зависят от индивидуального прибора, в котором встроен

BCU.

7.1

Обзор диагностических функций

Меню: ДИАГНОСТИКА

Измерение

1

Выбор функции | групповое состояние¹

2, 3 ... Выбрать желаемый обзор

Диагностика

.4

1 Состояние

_M__L_

2 Журналы

3 Измеряемые значения

4 Результаты

5 ВВ

Back

Enter

Рисунок 6: Меню «ДИАГНОСТИКА»

1

BCU + все подключенные модули; Объяснение символов (см. "Категории сообщений о состоянии",

страница 50)

Состояние

см. "Проверка состояния", страница 52

Журналы

см. "Вызов журналов", страница 55

Измеряемые знач.

см. "Индикация измеренного значения",

страница 56

Результаты

см. "Результаты настройки/проверки достоверности",

страница 60

ВВ

см. "Проверка подключений сигналов (В/В)",

страница 61

Обзор системы

см. "Показать обзор системы", страница 65

Обзор ВВ

см. "Показать обзор В/В", страница 65

Инф. об изделии

см. "Показать информацию об изделии",

страница 66

Часы работы

см. "Показать часы работы", страница 66

Сервис

см. "Показать сервисную информацию",

страница 66

7.2

Категории сообщений о состоянии

Флаг

Описание

F

Failure

Отказ¹

M

Maintenance request

Запрос техобслуживания¹

50

ДИАГНОСТИЧЕСКИЕ ФУНКЦИИ 7

Флаг

Описание

С

Check

Контроль функций² (функция измерения прервана)/

состояние «Техобслуживание»¹

U:

Uncertain

Ненадежное состояние или ненадежное измеряемое

значение¹

L

Limit

Предельное значение превышено или значение ниже

предельного нижнего значения

T

Тайм-аут

Внутренний отказ измерительных сигналов

Е

Extended

Развернутая информация

1

Соответствует NAMUR-спецификации

2

На прим. настройка.

51

7 ДИАГНОСТИЧЕСКИЕ ФУНКЦИИ

7.3

Проверка состояния

7.3.1

Меню «Состояние»

Меню: ДИАГНОСТИКА/СОСТОЯНИЕ

Данное меню показывает функциональные группы с их групповым состоянием.

Измерение

1, 2 ... Функциональная группа | Состояние функ-

1

циональной группы

Состояние

.4.1

1 Измер. знач.

FM___T

2 Модули

FMCU_

3 Пред. знач.

____L_

./Диагностика

Back

Enter

1

Объяснение символов (см. "Категории сообщений о состоянии", страница 50)

b Для проверки отдельных состояний: Выбрать функциональную группу.

7.3.2

Состояние измеряемых значений

Меню: ДИАГНОСТИКА/СОСТОЯНИЕ/ИЗМЕРЯЕМЫЕ ЗНАЧЕНИЯ

В данном меню показывается состояние для отдельных измеряемых значений.

Измерение

1

Измеряемый компонент | Состояние¹

2

Измеряемый компонент | Состояние

Измеряемые знач. .4.1.1

3

Измеряемый компонент | Состояние

1 NO

_M____

4

Разветвление к состояниям вспомогатель-

2 NO2

F_____

ных величин | Групповое состояние²

3 NOx

FM____

4 Вспомог. вел.

_____T

./Диагностика/Состояние

Back

1

Объяснение символов (см. "Категории сообщений о состоянии", страница 50)

2

Групповое состояние всех вспомогательных величин

■

При реальных измеряемых компонентах (в примере: NO, NO2) показываемое

состояние является состоянием, которое передает аппаратура, которая внут-

ренне выдает измерительный сигнал для измеряемого компонента (например,

модуль анализатора).

■

Для виртуальных измеряемых компонентов (в примере: NOx) состояние являет-

ся групповым состоянием всех источников сигналов, на основании которых

производится расчет виртуального измеряемого компонента.

УКАЗАНИЕ

Объяснение виртуальных измеряемых компонентов (см. "Виртуальные измеряемые

компоненты", страница 89).

52

ДИАГНОСТИЧЕСКИЕ ФУНКЦИИ 7

7.3.3

Состояние модулей

Меню: ДИАГНОСТИКА/СОСТОЯНИЕ/МОДУЛИ

Меню «МОДУЛИ» показывают состояние отдельных модулей прибора.

Измерение

1, 2, ... Модуль | Состояние модуля¹

Модули

.4.1.2

1 DEFOR

FM____

2 UNOR

___CU_

3 Газ. модуль

FM___

./Диагностика/Состояние

Back

Enter

1

Объяснение символов (см. "Категории сообщений о состоянии", страница 50)

b Для более подробной информации: Выбрать модуль (

/

, ENTER/ВВОД)

Измерение

1, 2, ... Компонент | Состояние измерения¹

Газовый модуль

.4.1.2.2

1 Расход

______

2 Давление

_C____

3 Влажность

______

./Диагностика/Сост./Мод.

Back

1

Объяснение символов (см. "Категории сообщений о состоянии", страница 50)

53

7 ДИАГНОСТИЧЕСКИЕ ФУНКЦИИ

7.3.4

Состояние предельных значений

Меню: ДИАГНОСТИКА/СОСТОЯНИЕ/ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ

Данное меню показывает, какие измеряемые значения находятся за пределами ус-

тановленного предельного значения. Предельные значения показываются, если

производится выбор измеряемого компонента.

Измерение

1 .. 3

Измеряемый компонент | Состояние¹

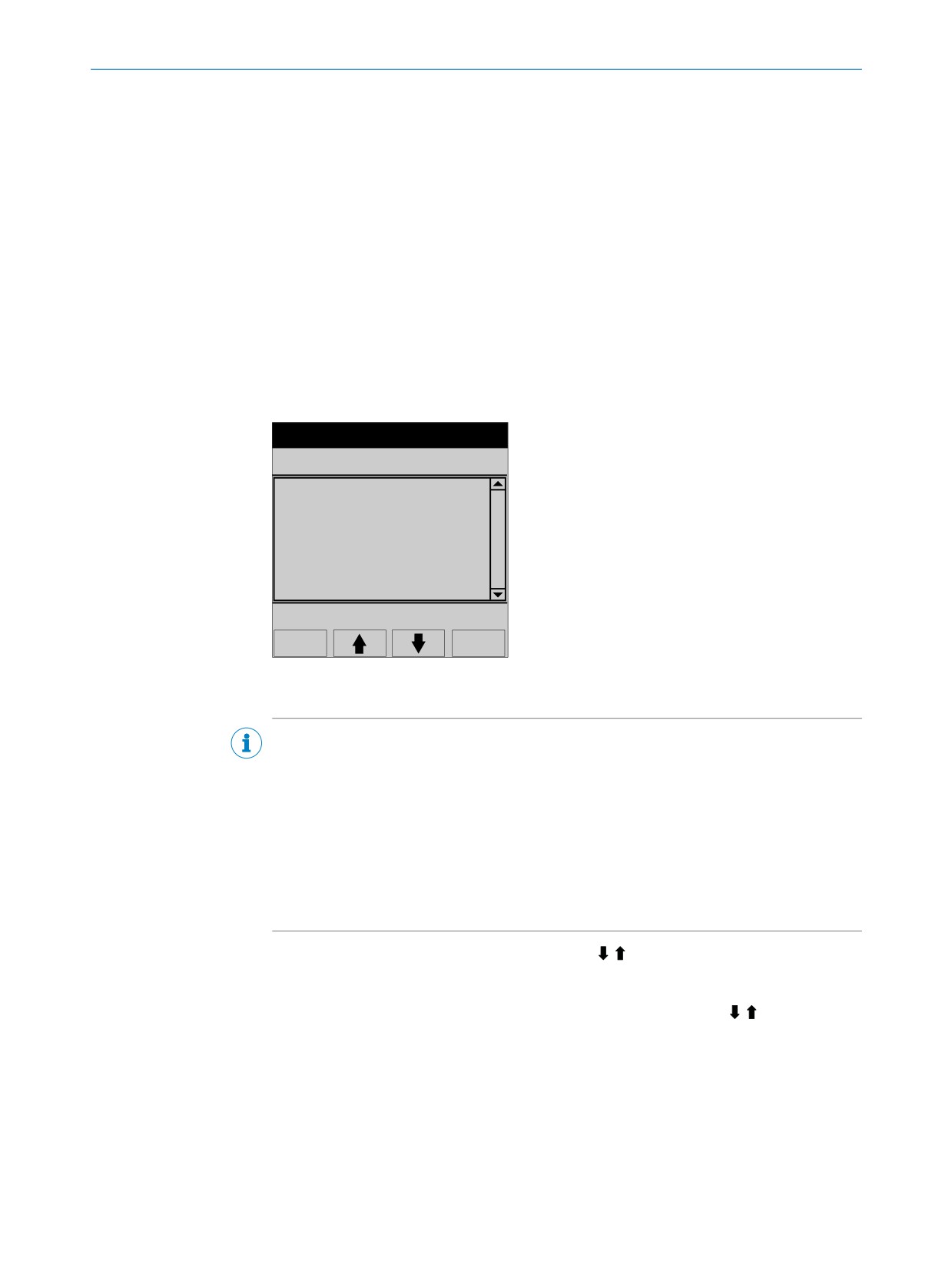

4

Разветвление к вспомогательным величи-

Предельные знач. .4.1.3

нам | Групповое состояние²

1 NO

____L_

2 NO2

______

3 NOx

____L_

4 Вспомог. вел.

______

./Диагностика/Состояние

Back

Enter

1

«L» = текущее измеряемое значение за пределами предельного значения.

2

Групповое состояние всех вспомогательных величин.

b Чтобы показать предельные значения: Выбрать измеряемый компонент (

/

,

ENTER/ВВОД)

Измерение

1

Измеряемый компонент | Текущее изме-

ряемое значение

NO

.4.1.3.1

2

Предельное значение 1 | Состояние пред-

1 NO

28.7 ppm

ельного значения

2 Пред. знач. 130.0 (-)

3

Предельное значение 2 | Состояние пред-

ельного значения

3 Пред. знач. 20.0 oк

./.../Состояние/Пред. знач.

Back

Enter

Состояние пред-

Описание

ельного значе-

ния

oк

Текущее измеряемое значение в запрограммированном диапазоне

предельных значений.

(-)

Текущее измеряемое значение меньше предельного значения.¹

+,

Текущее измеряемое значение больше предельного значения.²

1

Показывается только, если предельное значение установлено на «СООБЩЕНИЕ, ЕСЛИ НИЖЕ ПРЕДЕЛЬНОГО ЗНА-

ЧЕНИЯ» (см. "Конфигурирование предельного значения", страница 74).

2

Показывается только, если предельное значение установлено на «СООБЩЕНИЕ, ЕСЛИ ВЫШЕ ПРЕДЕЛЬНОГО

ЗНАЧЕНИЯ».

УКАЗАНИЕ

Установка предельных значений (см. "Установка предельных значений",

страница 74)

54

ДИАГНОСТИЧЕСКИЕ ФУНКЦИИ 7

7.4

Вызов журналов

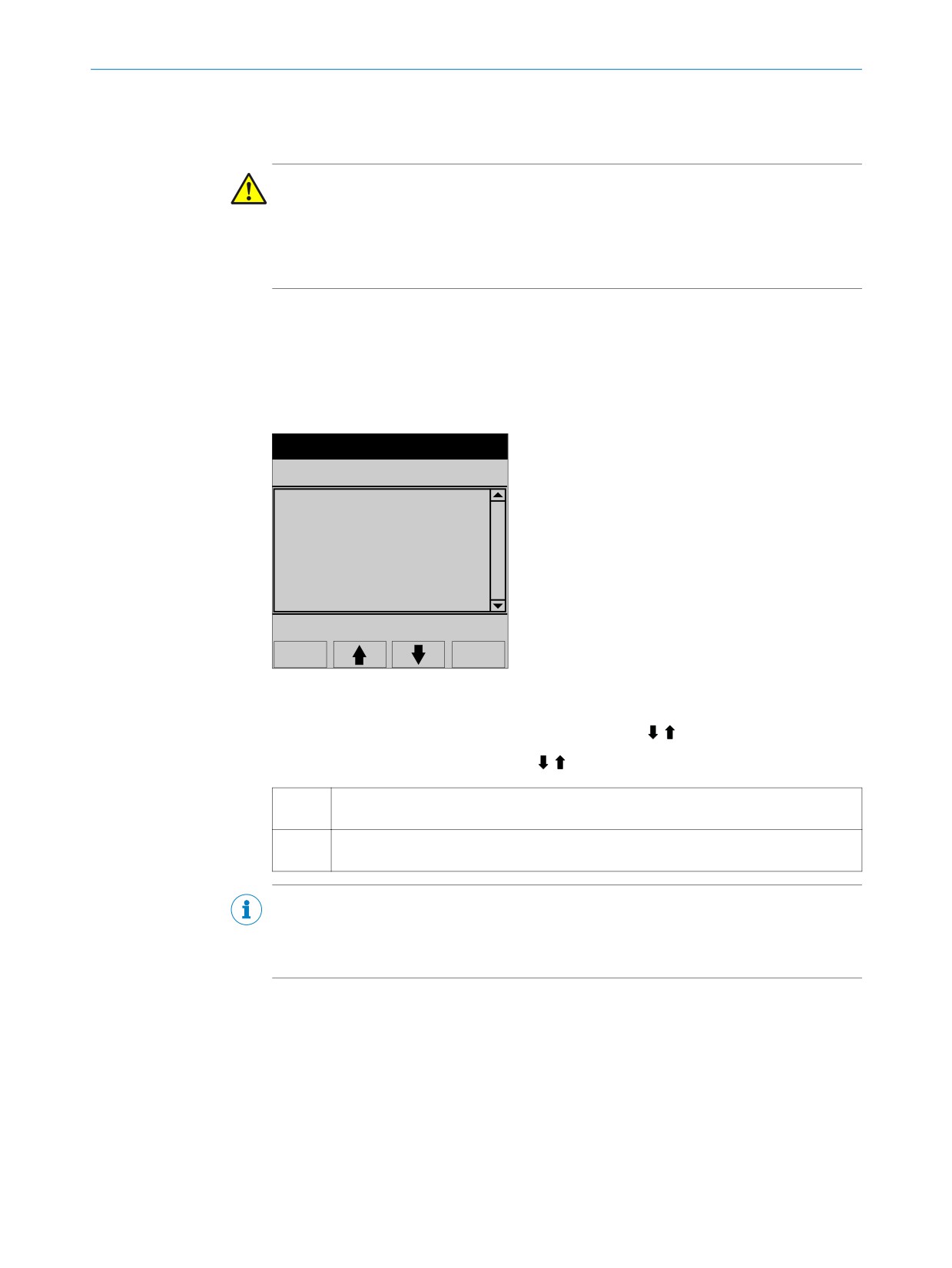

Меню: ДИАГНОСТИКА/ЖУРНАЛЫ

Журнал содержит последние внутренние сообщения о функциях и состояниях.

•

Для BCU: максимально 50 сообщений.

•

Для других модулей: максимально 30 сообщений.

См. журнал

1

Журнал со всеми сообщениями.

2, 3, ... Журнал для определенной категории состоя-

Журналы

.4.2

ния¹

1 Журнал сохр.

2 Журнал F

3 Журнал M

4 Журнал C

5 Журнал U

6 Журнал E

./Диагностика

Back

Enter

1

Пояснение (см. "Категории сообщений о состоянии", страница 50)

1.

Выбрать журнал (

/

, ENTER/ВВОД)

См. журнал

1

Текущий №/общее количество сообщений |

дата+время последнего изменения состоя-

Журнал F

.4.2.2

ния данного сообщения (вкл./выкл.).

2

Модуль, который сработал/опознанная при-

4/3415-03-30 11:45

чина.¹

BCU/датчик 1

3

«Вкл.»: Состояние данного сообщения (по-

следнее изменение состояния).

Вкл. #6 : F датчик

«#x»: Количество активирования данного со-

общения.²

«F»: Категория состояния сообщения состоя-

./Диагностика/Журнал

ния.⁴

Back

«Датчик»: Сообщение/Причина³

1

Если опознано

2

После последнего стирания журнала (функция сервиса)

3

Пояснение (см. "Сообщения в журналах", страница 100)

4

Пояснение: см. "Категории сообщений о состоянии", страница 50

2.

Чтобы вызвать остальные вводы в журнале:

/

выбрать.

УКАЗАНИЕ

Последовательность вводов журнала:

- На первом месте актуальные в данный момент сообщения, (причина еще не

устранена), порядок, в соответствии с последовательностью их активирования,

последнее сообщение на первом месте.

- Затем сообщения, которые уже деактивированы (причина устранена), послед-

нее сообщение на первом месте.

УКАЗАНИЕ

Объяснение сообщений (см. "Сообщения в журналах", страница 100)

55

7 ДИАГНОСТИЧЕСКИЕ ФУНКЦИИ

7.5

Индикация измеренного значения

УКАЗАНИЕ

Индикацию измеренных значений можно также вызвать клавишей MEAS (см. "Эле-

менты управления и элементы индикации", страница 11).

7.5.1

Выбрать индикацию измеренных значений

Меню: ДИАГНОСТИКА/ИЗМЕРЯЕМЫЕ ЗНАЧЕНИЯ

Измерение

Измеряемые знач. .4.3

1 Список

2 Столбчатая диаграмма

3 Y-T-диаграмма 6 мин.

4 Y-T-диагр. 120 мин.

5 Выходы по току

6 Вспомог. вел.

./Диагностика

Back

Save (

Рисунок 7: Меню ИЗМЕРЯЕМЫЕ ЗНАЧЕ-

НИЯ

Перечень

Все измеряемые значе-

см. "Показать измеряемые значе-

ния в числовом формате

ния в виде списка", страница 56

Столбчатая диаграмма

Измеряемые значения в

см. "Показать измеряемые значе-

виде столбчатой диаграм-

ния в виде столбчатой диаграммы",

мы

страница 57

Y-T-диаграмма 6 мин.

Измеренные значения в

см. "Показать измеряемые значе-

виде графической линии

ния в виде Y-T-диаграммы",

Y-T-диаграмма 120 мин.

страница 57

Выходы по току

Измеряемые значения в

см. "Показать измеряемые значе-

виде мA-значений

ния в виде мA-значений",

страница 58

Вспомогательные величи-

Все вспомогательные зна-

см. "Состояние предельных значе-

ны

чения в числовом форма-

ний", страница 54

те

b Выбрать желаемую функцию (

/

, ENTER/ВВОД)

7.5.2

Показать измеряемые значения в виде списка

Меню: ДИАГНОСТИКА/ИЗМЕРЯЕМЫЕ ЗНАЧЕНИЯ/СПИСОК

56

ДИАГНОСТИЧЕСКИЕ ФУНКЦИИ 7

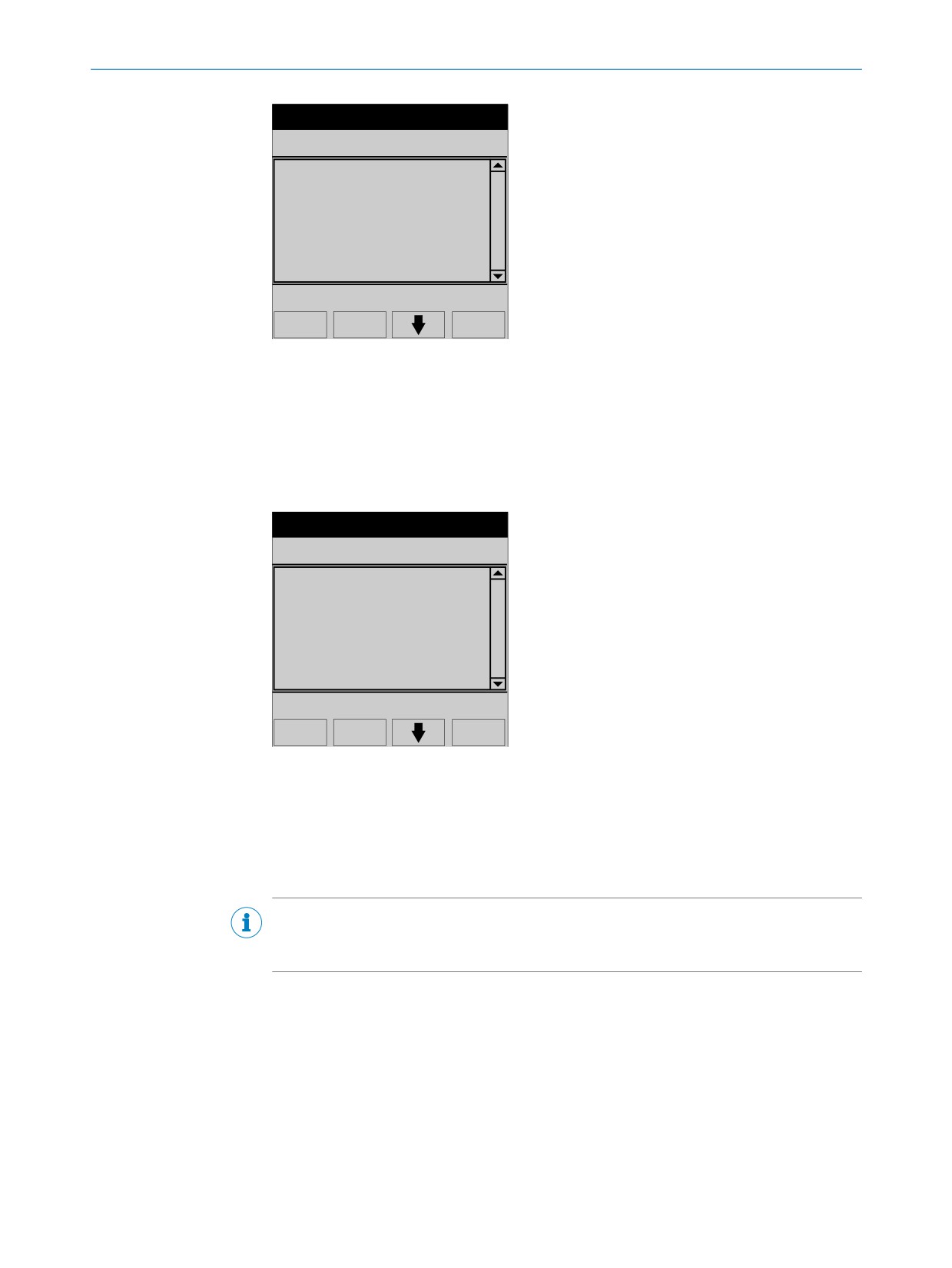

Измерение

1, 2 ... Измеряемый компонент | Точка измерения

(при переключении точки измерения) | те-

NO

1

30.3 мг/м3

кущее измеряемое значение

NO2

15.6 мг/м3

NOx

46.1 мг/м3

Back

УКАЗАНИЕ

•

Меню может также содержать виртуальные измеряемые компоненты (поясне-

ние см. "Виртуальные измеряемые компоненты", страница 89). В примере:

NOx

•

Меню может также содержать измеряемые значения от других точек измере-

ния (пояснение см. "Автоматическое переключение точек измерения",

страница 96).

•

Количество десятичных разрядов можно устанавливать: (см. "Установка количе-

ства десятичных разрядов", страница 69)

•

Может показываться постоянное измеряемое значение, пока фактическая кон-

центрация измеряемого компонента находится в определенном диапазоне

(«Диафрагма измерительных значений» см. "Установка шаблонов для измеряе-

мых значений", страница 69).

7.5.3

Показать измеряемые значения в виде столбчатой диаграммы

Меню: ДИАГНОСТИКА/ИЗМЕРЯЕМЫЕ ЗНАЧЕНИЯ/СТОЛБЧАТАЯ ДИАГРАММА

Измерение

1

Измеряемый компонент | Текущее изме-

ряемое значение

SO2

1

157.9

2

Текущее измеренное значение по отноше-

2

нию к диапазону измерения.

0

3

ppm

500

3

Диапазон измерения (начальное значение

| единица измерения | конечное значение)

NO

103.5

0

ppm

500

Back

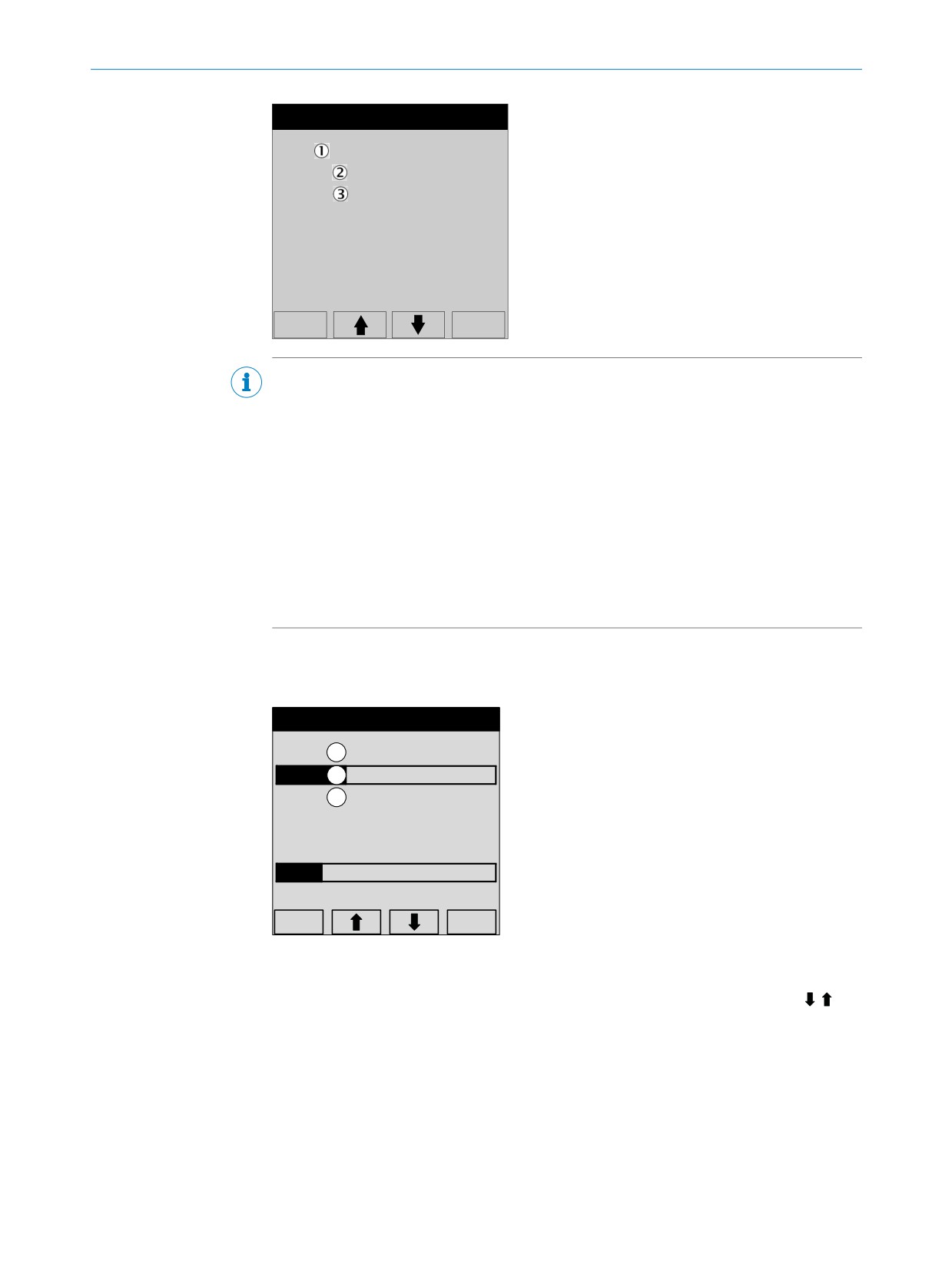

Рисунок 8: Меню «СТОЛБЧАТАЯ ДИАГРАМ-

МА» (пример)

b Чтобы показать другие измеряемые значения (если таковые имеются):

/

вы-

брать.

7.5.4

Показать измеряемые значения в виде Y-T-диаграммы

Меню: ДИАГНОСТИКА/ИЗМЕРЯЕМЫЕ ЗНАЧЕНИЯ/Y-T-ДИАГРАММА 6 МИН. ИЛИ /Y-T-ДИАГРАММА 120 МИН.

Y-T диаграмма показывает тренд измеренных значений за последние 6 или 120 ми-

нут. Максимально показывается 8 различных Y-T-диаграмм. Если у прибора больше,

чем 8 измеряемых компонентов, то в каждой Y-T-диаграмме отображается два изме-

ряемых значения.

57

7 ДИАГНОСТИЧЕСКИЕ ФУНКЦИИ

Измерение

1

1 = левый измеряемый компонент

2

2 = правый измеряемый компонент

NO

NO2

0.0

…

500

0.0

…

500

%

ppm

ppm

100

1

1

50

2

2

0

в

0

6

Back

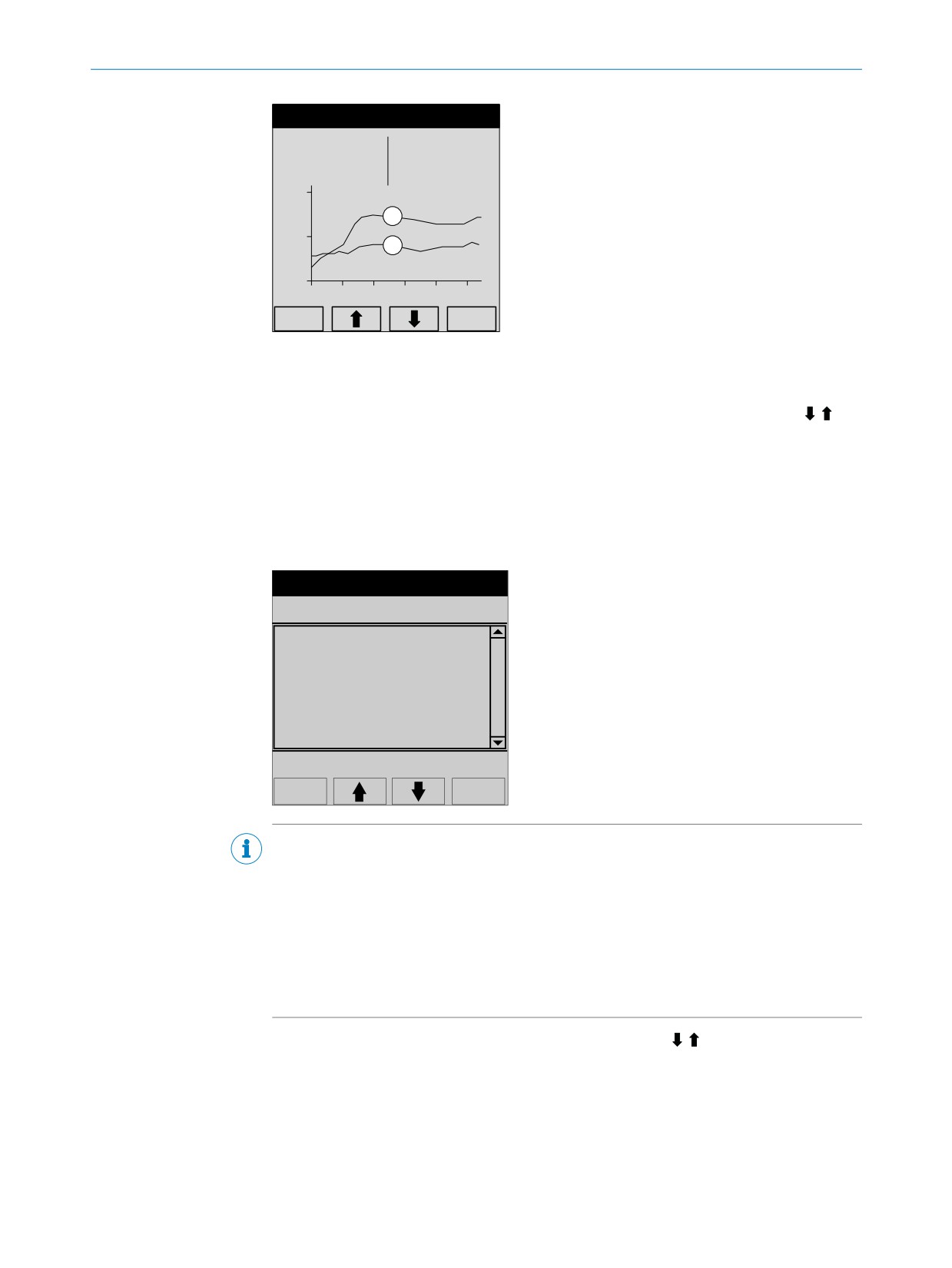

Рисунок 9: Меню «Y-T-ДИАГРАММА» с

двумя измеряемыми значениями

(пример)

b Чтобы показать другие измеряемые значения (если таковые имеются):

/

вы-

брать.

7.5.5

Показать измеряемые значения в виде мA-значений

Меню: ДИАГНОСТИКА/ИЗМЕРЯЕМЫЕ ЗНАЧЕНИЯ/ВЫХОД ПО ТОКУ

Меню показывает измеряемые значения, которые выдаются через аналоговый вы-

ход, в виде выходного сигнала аналогового выхода.

Измерение

1, 2, ... Измеряемый компонент | Текущее выводи-

мое значение

Выходы по току

.4.3.5

1 NO

4.90 мА

2 NO2

5.61 мА

3 NOx

6.53 мА

./Диагностика/Измер. знач.

Back

Enter

УКАЗАНИЕ

•

Измеряемые значения с указанием точки измерения имеются только в том

случае, если запрограммировано переключение точек измерения (см. "Пара-

метризация переключения точек измерения", страница 83). Одно из значе-

ний точек измерения соответствует текущему измеряемому значению, осталь-

ные значения точек измерения являются «замороженными» (sample hold) -

удерживание результата измерения.

•

Меню может также содержать виртуальные измеряемые компоненты (поясне-

ние см. "Виртуальные измеряемые компоненты", страница 89).

b Для подробной информации: Выбрать одну из строк (

/

, ENTER/ВВОД)

58

ДИАГНОСТИЧЕСКИЕ ФУНКЦИИ 7

Измерение

NO

.4.3.5.1

1 NO

20 ppm

2 Ток

4.93 мА

3 Ноль

2 мА

4 Выбор диап.Автом.

и т. д.

./.../.../Выходы по току

Back

NO

Присвоенный измеряемый компонент

Ток

Текущее выводимое значение

Ноль

Живой ноль (нулевая точка электронного диапазона сигналов)

Выбор диап.

Режим выбора диапазона вывода

Состояние (AOiR)

Текущий диапазон вывода (0/1) [AOi = присвоенный аналого-

вый выход]

Диап. 0

Состояние активизации диапазона вывода 0 (вкл./выкл.)

Диап. 0 нач.

Физическое начальное значение диапазона вывода 0

Диап. 0 конец

Физическое конечное значение диапазона вывода 0

Диап. 1

Диап. 1 нач.

также для диапазон вывода 1

Диап. 1 конец

УКАЗАНИЕ

Данная информация содержится также в сегменте меню «ВВ» (см. "Проверка анало-

говых выходов", страница 61).

7.5.6

Показать вспомогательные величины

Меню: ДИАГНОСТИКА/ИЗМЕРЯЕМЫЕ ЗНАЧЕНИЯ/ВСПОМОГАТЕЛЬНЫЕ ВЕЛИЧИНЫ

Измерение

1, 2 ... Вспомогательные величины | Текущее из-

меряемое значение

Давление

981.4 гПа

Расход

60 л/ч

Back

УКАЗАНИЕ

Содержание меню зависит от наличия внутренних вспомогательных величин (Пояс-

нение см. "Демпфирование", страница 89).

59

7 ДИАГНОСТИЧЕСКИЕ ФУНКЦИИ

7.6

Результаты настройки/проверки достоверности

7.6.1

Показать результаты настройки

Меню: ДИАГНОСТИКА/РЕЗУЛЬТАТЫ/РЕЗУЛЬТАТЫ НАСТРОЙКИ

Данные меню показывают данные соответствующей последней настройки.

1.

Выбрать измеряемый компонент (

/

, «ENTER») Для выбора вспомогательной

величины: Выбрать «ВСПОМОГАТЕЛЬНЫЕ ВЕЛИЧИНЫ», затем выбрать желаемую вспо-

могательную величину.

2.

Выбрать «НУЛЕВАЯ ТОЧКА» или «КОНТР. ТОЧКА».

1

Дрейф между проведенной данной на-

Измерение

стройкой и предыдущей настройкой

Контр. точка

.4.4.1.1.2

2

Дата настройки (окончание) [год-месяц-

1 Относ.

0.0 %

день]

2 Дата

15-03-27

3

Время настройки (окончание) [00:00 …

3 Время

09:14

23:59]

4

Номинальное значение назначенного по-

4 Номин. знач.

2000 ppm

верочного газа

5 Факт. знач.

1998 ppm

5

Среднее значение измеренных фактиче-

6 Абсолютное7.2 %

ских значений

./.../Результаты настр./NO

6

Абсолютный дрейф (Пояснение см. "Абсо-

Back

лютный дрейф", страница 91)

УКАЗАНИЕ

•

На уровне пользователя «АВТОРИЗОВАННЫЙ ПОЛЬЗОВАТЕЛЬ» эти данные содержатся

также в меню «РЕЗУЛЬТАТЫ» (см. "Показать результаты настроек", страница 33).

7.6.2

Показать результаты проверки достоверности

Меню: ДИАГНОСТИКА/РЕЗУЛЬТАТЫ/РЕЗУЛЬТАТЫ ПРОВ. ДОСТОВЕРНОСТИ

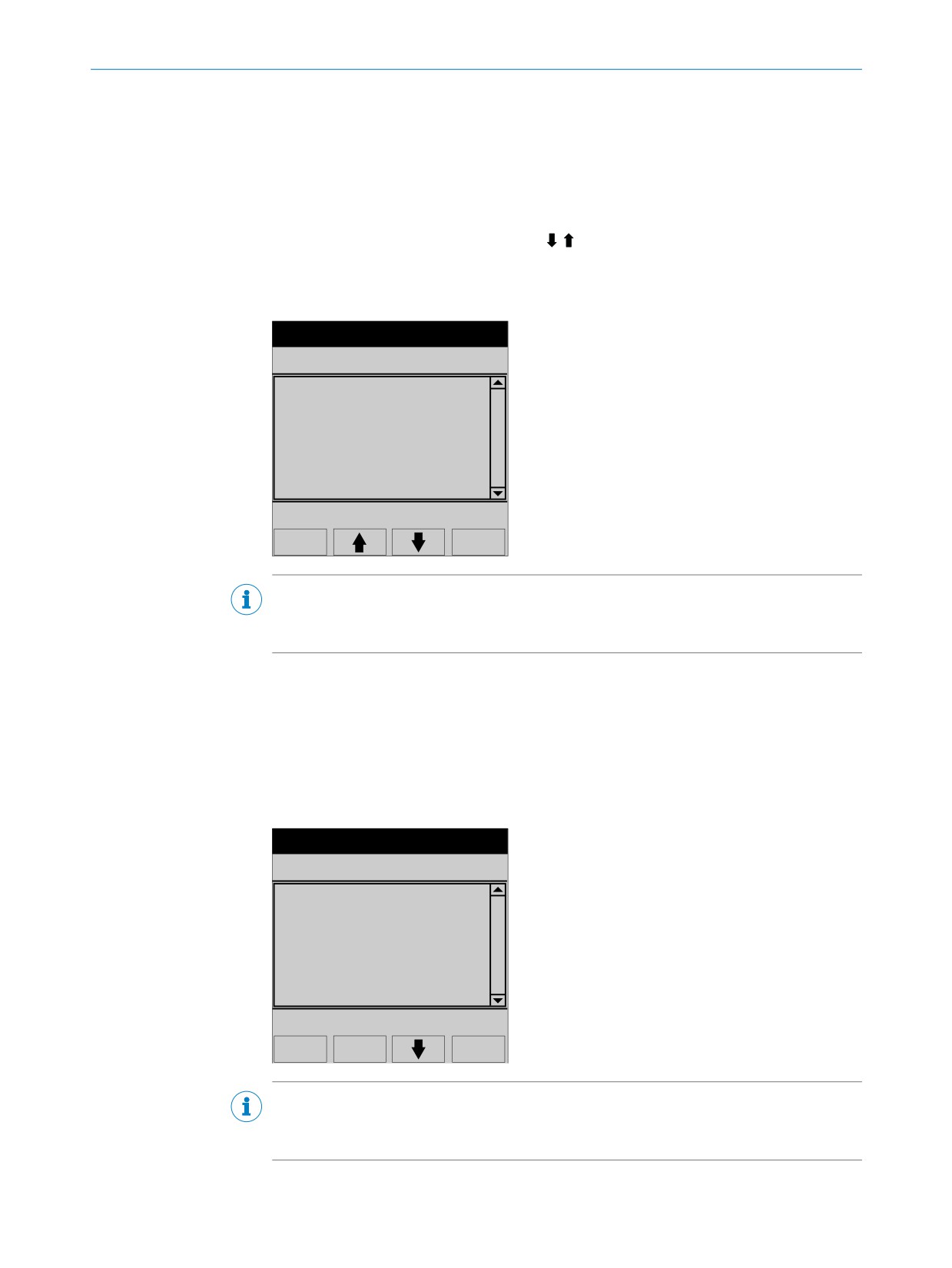

Данные меню показывают данные последней проверки достоверности.

1.

Выбрать измеряемый компонент («ENTER»).

2.

Выбрать НУЛЕВУЮ ТОЧКУ или КОНТРОЛЬНУЮ ТОЧКУ

3.

Показывается следующее меню

2

Дата проверки достоверности (окончание)

Измерение

[год-месяц-день]

Нулевая точка

.4.4.2.1.1

3

Время проверки достоверности (оконча-

ние) [00:00 … 23:59]

2 Дата

15-03-21

4

Номинальное значение назначенного по-

3 Время

14:45

верочного газа

4 Номин. знач.

0.0 ppm

5

Среднее значение измеренных фактиче-

5 Факт. знач.

0.0 ppm

ских значений (результат проверки досто-

верности)

./.../Рез. пров. дост./NO

Back

УКАЗАНИЕ

•

На уровне пользователя «АВТОРИЗОВАННЫЙ ПОЛЬЗОВАТЕЛЬ» эти данные содержатся

также в меню «РЕЗУЛЬТАТЫ».

60

ДИАГНОСТИЧЕСКИЕ ФУНКЦИИ 7

7.7

Проверка подключений сигналов (В/В)

В сегменте меню «ВВ» можно вызвать состояние и установки каждого подключения

сигнала.

7.7.1

Проверка аналоговых выходов

Меню: ДИАГНОСТИКА/ВВ/АНАЛОГОВЫЕ ВЫХОДЫ. AOI

Измерение

1

Аналоговый выход | Текущее выводимое

значение

Аналог. вых. AOi

.4.5.1

1 AO1

4.50 мА

2 AO2

2.95 мА

6.51 мА

3 AO3

и т. д.

./Диагностика/ВВ

Back

Enter

В меню показываются только аналоговые выходы, у которых имеется источник сиг-

нала (см. "Конфигурация аналоговых выходов", страница 76).

b Для дополнительной информации: Выбрать аналоговый выход (

/

, ENTER/ВВОД)

Измерение

AO01

.4.5.1.1

1 NO

20 ppm

2 Ток

4.93 мА

3 Ноль

3 мА

4 Выбор диап.Автом.

и т. д.

./Диагн./ВВ/Анал. выходы.

Back

NO

Определяемый измеряемый компонент (пример)

Ток

Текущее выводимое значение

Ноль

Живой ноль (нулевая точка электронного диапазона сигналов)

Выбор диап.

Режим выбора диапазона измерений

Состояние

Текущий диапазон вывода (0/1) [AOi = присвоенный аналого-

вый выход]

Диап. 0

Состояние активизации диапазона вывода 0 (вкл./выкл.)

Диап. 0 нач.

Физическое начальное значение диапазона вывода 0

Диап. 0 конец

Физическое конечное значение диапазона вывода 0

Диап. 1

Диап. 1 нач.

также для диапазон вывода 1

Диап. 1 конец

61

содержание      ..      1      2      3      ..
