Режим Обучения | Циклы обработки отверстий

5

5.7

Циклы обработки отверстий

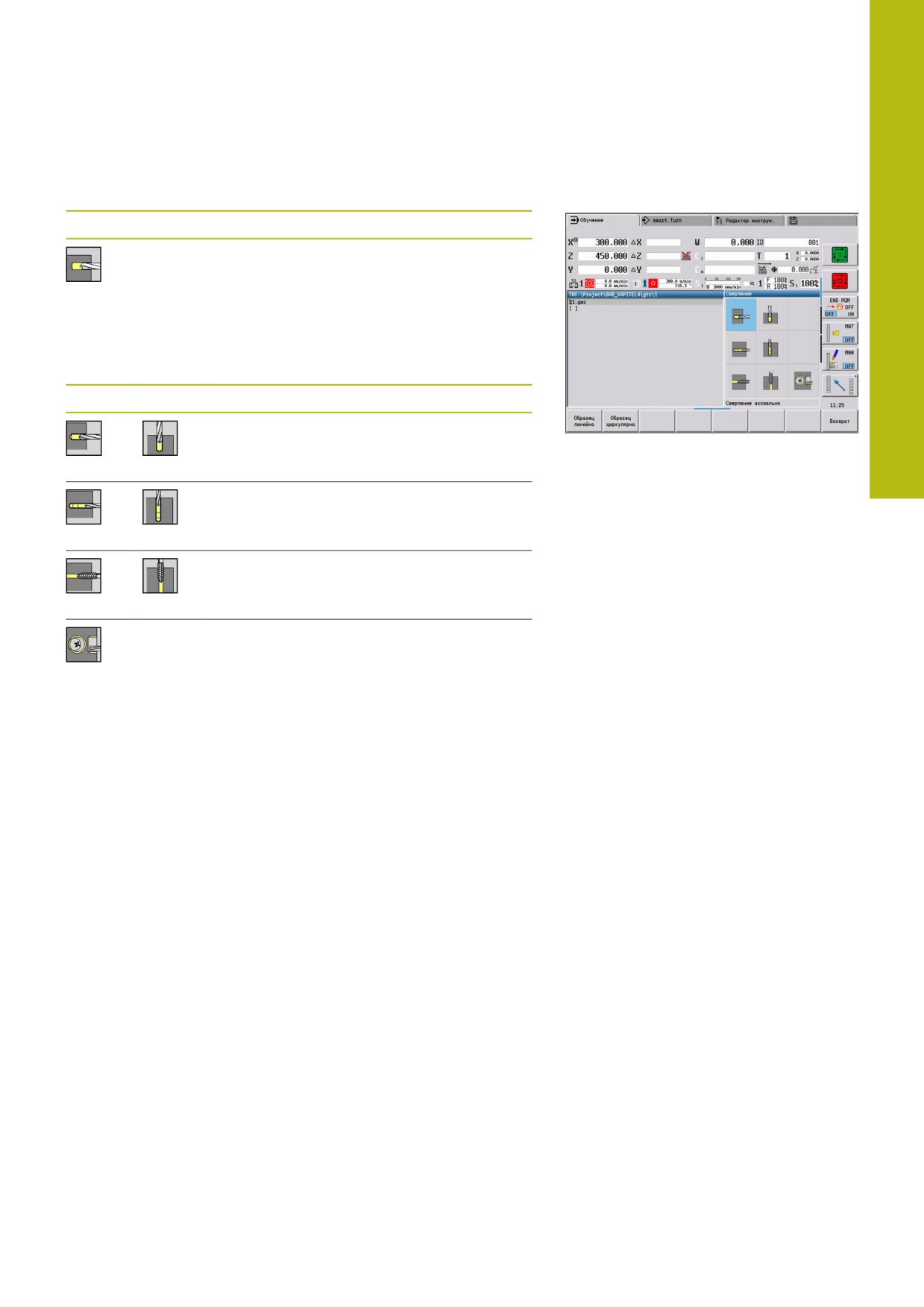

Пункт меню

Значение

С помощью циклов сверления Вы можете

изготовить аксиальные и радиальные

отверстия

Обработка шаблонов:

Дополнительная информация: "Шаблоны сверления и

фрезерования", Стр. 420

Пункт меню

Циклы сверления

Сверление аксиально/Сверление

радиально

Для отдельных отверстий и шаблонов

Глубокое сверление аксиа./Глуб.отвер-

стие радиально

Для отдельных отверстий и шаблонов

Резьбонарезание аксиально/Резьбонар.

радиальное

Для отдельных отверстий и шаблонов

Фрезер. резьбы аксиальное

фрезерует резьбу в имеющемся отвер-

стии

363

5

Режим Обучения | Циклы обработки отверстий

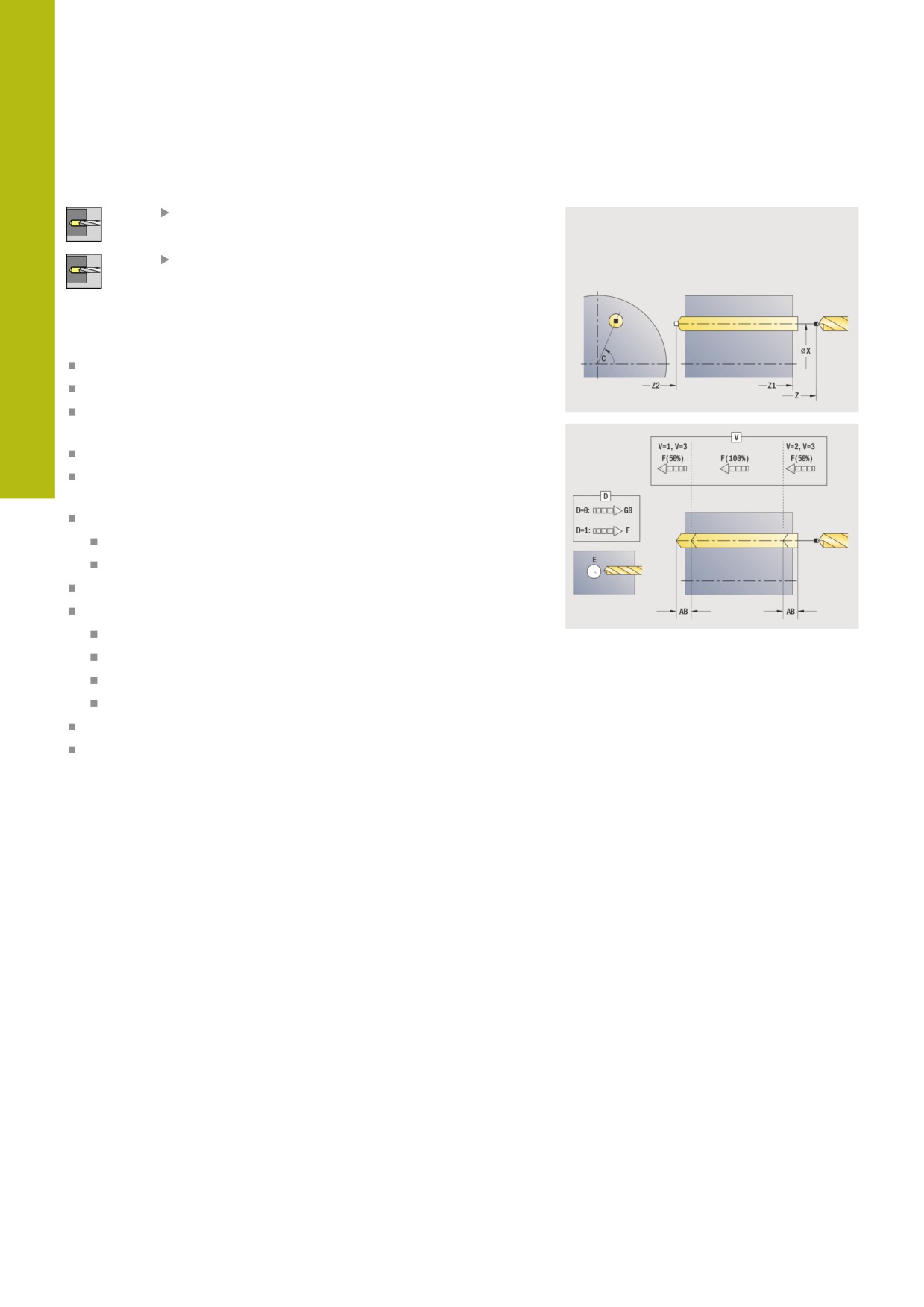

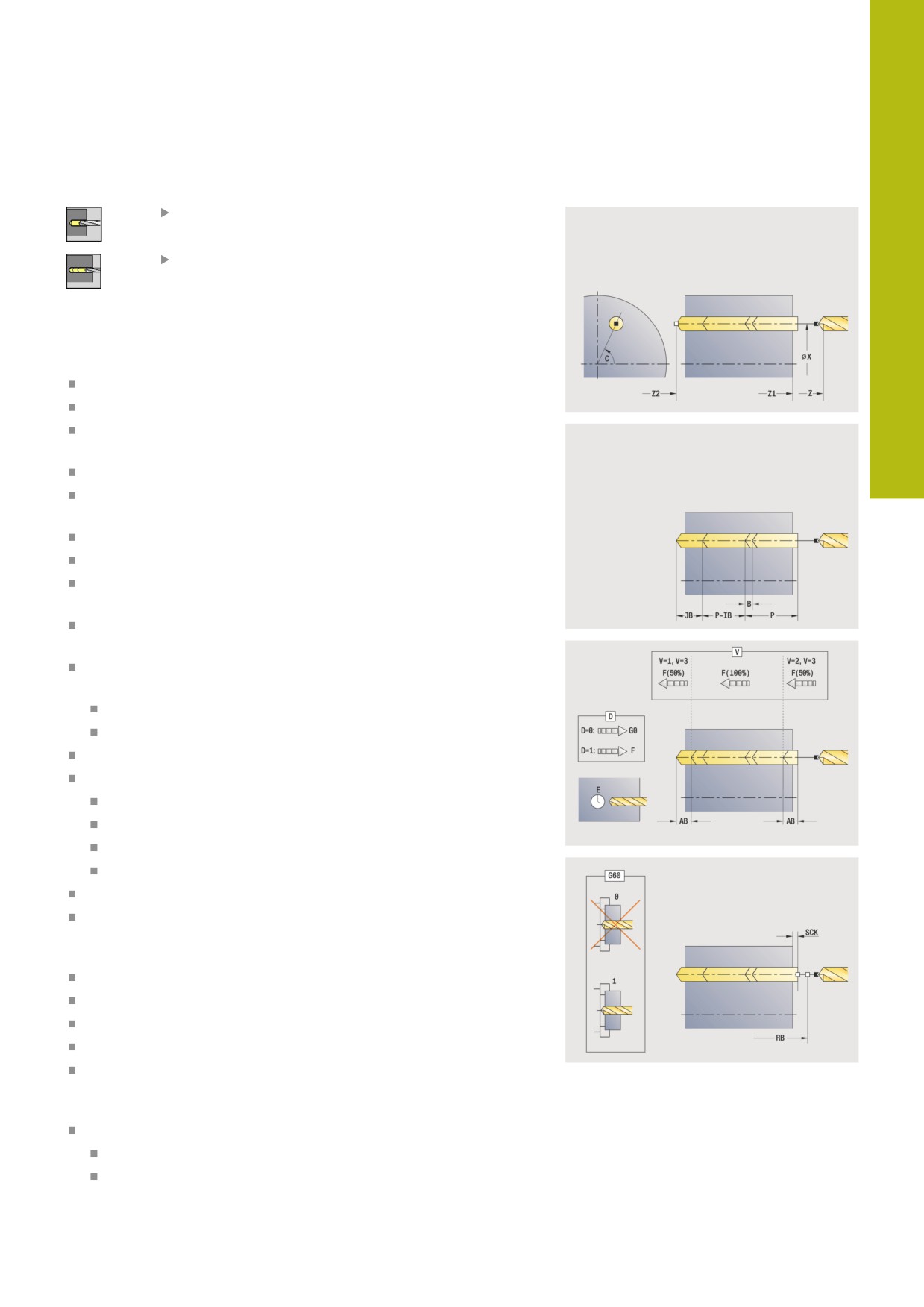

Сверление аксиально

выберите Сверление

выберите Сверление аксиально

Цикл выполняет сверление на торцевой поверхности.

Параметры цикла:

X, Z: Точка старта

C: Угол шпинделя - позиция оси C

Z1: Точка старта отверстия (по умолчанию: отверстие

начинается с Z)

Z2: Конечная точка отверстия

E: Выдержка времени перед выводом из материала на дне

отверстия (по умолчанию: 0)

D: Вид возврата

0: ускоренная подача

1: подача

AB: Длина центров./просверления (по умолчанию: 0)

V: Варианты центр./просверления (по умолчанию: 0)

0: без уменьшения

1: в конце отверстия

2: в начале отверстия

3: в начале и конце отвер.

CB: Тормоз из (1)

SCK: Безоп. расстояние

Дополнительная информация: "Безопасные расстояния

SCI и SCK", Стр. 196

364

Режим Обучения | Циклы обработки отверстий

5

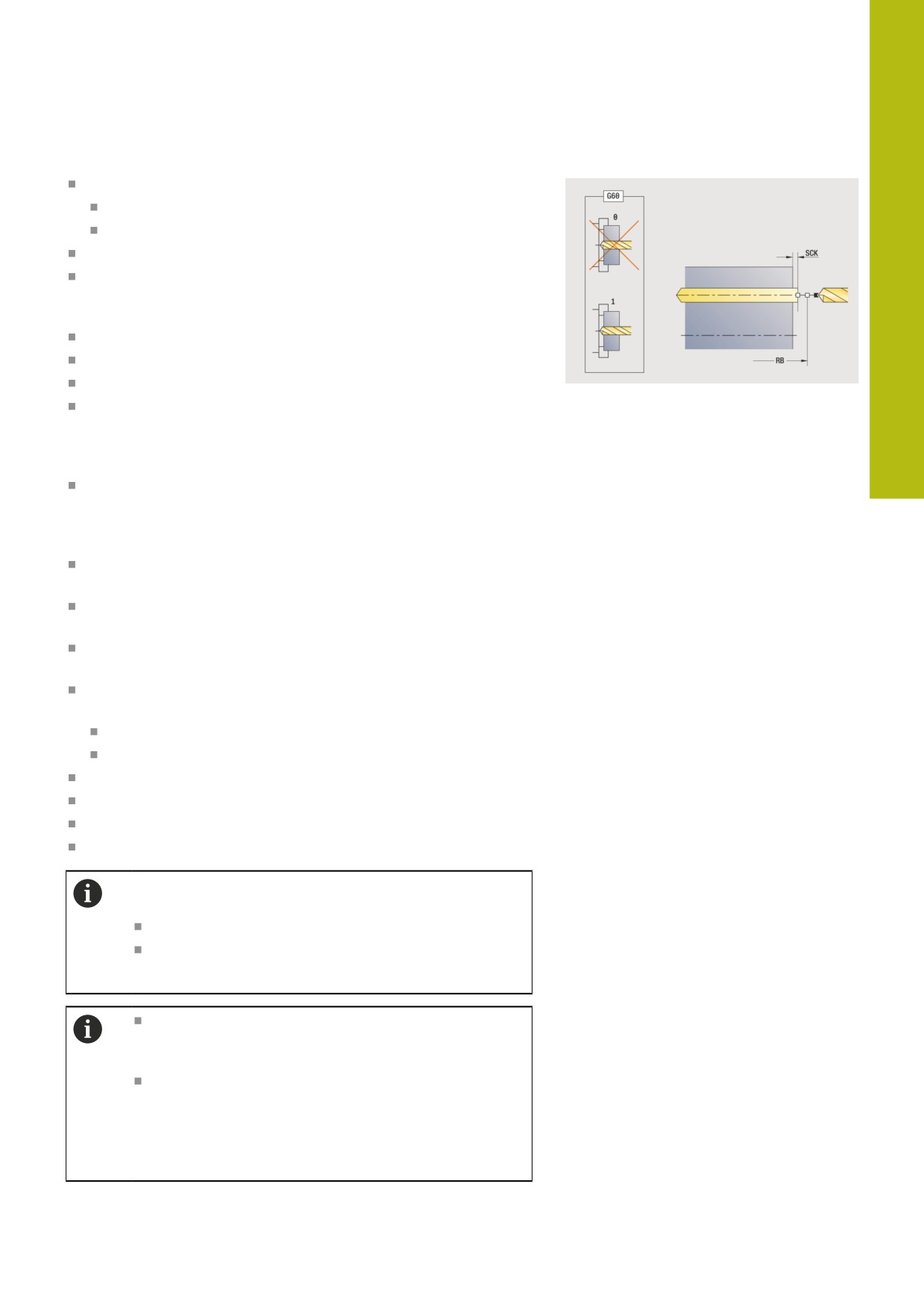

G60: Защитная зона, деактивация для операции сверления

0: активный

1: неактивный

T: Номер инструмента — номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка смены инструмента

G14", Стр. 196

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

BP: Выдер. времени — период времени для прерывания

перемещения подачи

Благодаря прерванной (прерывистой) подаче производится

ломка стружки.

BF: Продолж.подачи — интервал времени до следующей

паузы

Благодаря прерванной (прерывистой) подаче производится

ломка стружки.

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

MFS: M в начале: M-функция, которая отрабатывается в

начале обработки

MFE: M в конце: M-функция, которая отрабатывается в конце

обработки

WP: Номер шпинделя - индикация того, каким шпинделем

для детали будет отрабатываться цикл (зависит от станка)

Главный привод

Противошпиндель для обработки задней поверхности

BW: Угол по оси B (зависит от станка)

CW: Перевернуть инструмент (зависит от станка)

HC: Колодочный тормоз (зависит от станка)

DF: Дополнительная функция (зависит от станка)

Зависящий от инструмента вид обработки для

доступа к базе технологических данных:

Сверл. при спиральном сверле

Предсверление при сверле со сменными

режущими пластинами

Если запрограммированы AB и V, выполняется

уменьшение подачи на 50 % при засверливании и

просверливании.

На основе параметра инструмента Приводной

инструмент система ЧПУ определяет, действует

ли запрограммированная частота вращения

и подача для основного шпинделя или для

приводного инструмента.

365

Режим Обучения | Циклы обработки отверстий

5

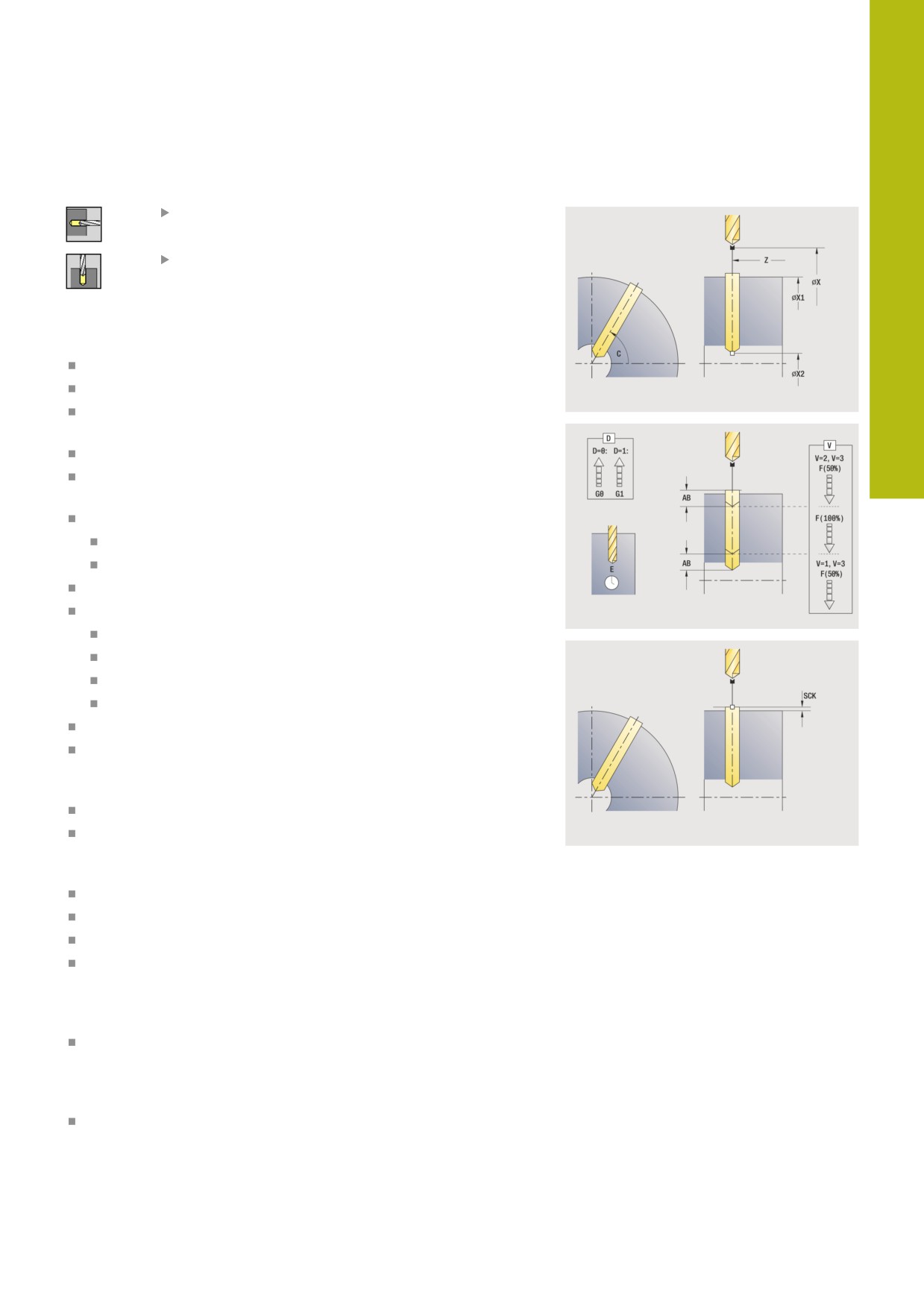

Сверление радиально

выберите Сверление

выберите Сверление радиально

Цикл выполняет сверление на боковой поверхности.

Параметры цикла:

X, Z: Точка старта

C: Угол шпинделя - позиция оси C

X1: Точка старта отверстия (по умолчанию: отверстие

начинается с X)

X2: Конечная точка отверстия

E: Выдержка времени перед выводом из материала на дне

отверстия (по умолчанию: 0)

D: Вид возврата

0: ускоренная подача

1: подача

AB: Длина центров./просверления (по умолчанию: 0)

V: Варианты центр./просверления (по умолчанию: 0)

0: без уменьшения

1: в конце отверстия

2: в начале отверстия

3: в начале и конце отвер.

CB: Тормоз из (1)

SCK: Безоп. расстояние

Дополнительная информация: "Безопасные расстояния

SCI и SCK", Стр. 196

T: Номер инструмента — номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка смены инструмента

G14", Стр. 196

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

BP: Выдер. времени — период времени для прерывания

перемещения подачи

Благодаря прерванной (прерывистой) подаче производится

ломка стружки.

BF: Продолж.подачи — интервал времени до следующей

паузы

Благодаря прерванной (прерывистой) подаче производится

ломка стружки.

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

367

Режим Обучения | Циклы обработки отверстий

5

Сверление глубоких отверстий аксиальное

выберите Сверление

выберите

Сверление глубоких отверстий аксиальное

Цикл выполняет в несколько этапов отверстие на торцевой

поверхности.

Параметры цикла:

X, Z: Точка старта

C: Угол шпинделя - позиция оси C

Z1: Точка старта отверстия (по умолчанию: отверстие

начинается с Z)

Z2: Конечная точка отверстия

P: 1-ая глубина сверления (по умолчанию: сверление без

прерывания)

IB: Значение редуц.глуб.свер. (по умолчанию: 0)

JB: миним. глубина сверления (по умолчанию: 1/10 от P)

B: Длина возврата (по умолчанию: возврат на Точка старта

отверстия)

E: Выдержка времени перед выводом из материала на дне

отверстия (по умолчанию: 0)

D: Вид возврата - скорость возврата и величина врезания в

пределах отверстия (по умолчанию: 0)

0: ускоренная подача

1: подача

AB: Длина центров./просверления (по умолчанию: 0)

V: Варианты центр./просверления (по умолчанию: 0)

0: без уменьшения

1: в конце отверстия

2: в начале отверстия

3: в начале и конце отвер.

T: Номер инструмента — номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка смены инструмента

G14", Стр. 196

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

CB: Тормоз из (1)

SCK: Безоп. расстояние

Дополнительная информация: "Безопасные расстояния

SCI и SCK", Стр. 196

G60: Защитная зона, деактивация для операции сверления

0: активный

1: неактивный

369

5

Р

ежим Обучения | Циклы обработки отверстий

BP: Выдер. времени — период времени для прерывания

перемещения подачи

Благодаря прерванной (прерывистой) подаче производится

ломка стружки.

BF: Продолж.подачи — интервал времени до следующей

паузы

Благодаря прерванной (прерывистой) подаче производится

ломка стружки.

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

MFS: M в начале: M-функция, которая отрабатывается в

начале обработки

MFE: M в конце: M-функция, которая отрабатывается в конце

обработки

WP: Номер шпинделя - индикация того, каким шпинделем

для детали будет отрабатываться цикл (зависит от станка)

Главный привод

Противошпиндель для обработки задней поверхности

BW: Угол по оси B (зависит от станка)

CW: Перевернуть инструмент (зависит от станка)

HC: Колодочный тормоз (зависит от станка)

DF: Дополнительная функция (зависит от станка)

Зависящий от инструмента вид обработки для

доступа к базе технологических данных:

Сверл. при спиральном сверле

Предсверление при сверле со сменными

режущими пластинами

Если запрограммированы AB и V, выполняется

уменьшение подачи на 50 % при засверливании и

просверливании.

На основе параметра инструмента Приводной

инструмент система ЧПУ определяет, действует

ли запрограммированная частота вращения

и подача для основного шпинделя или для

приводного инструмента.

370

5

Режим Обучения | Циклы обработки отверстий

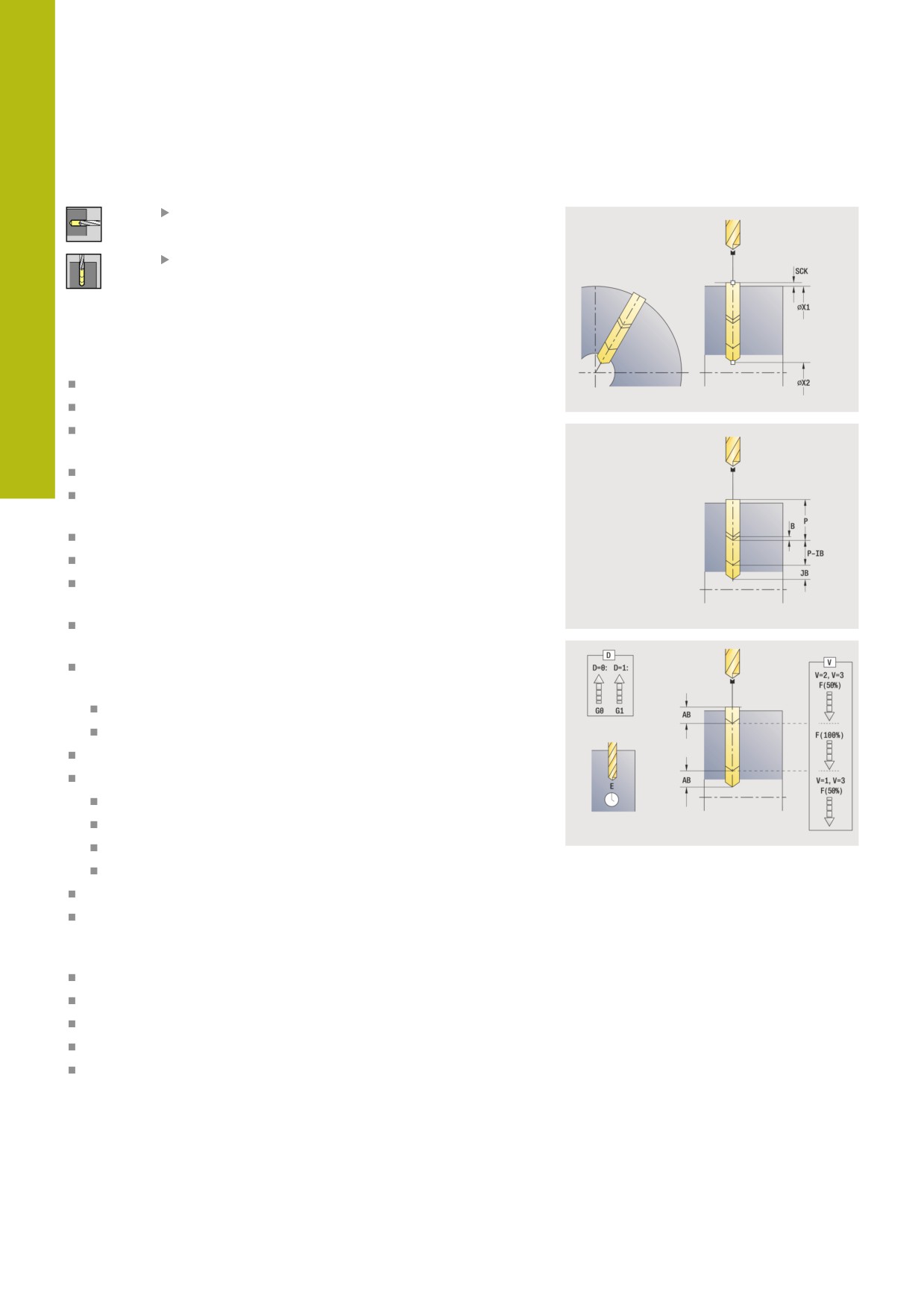

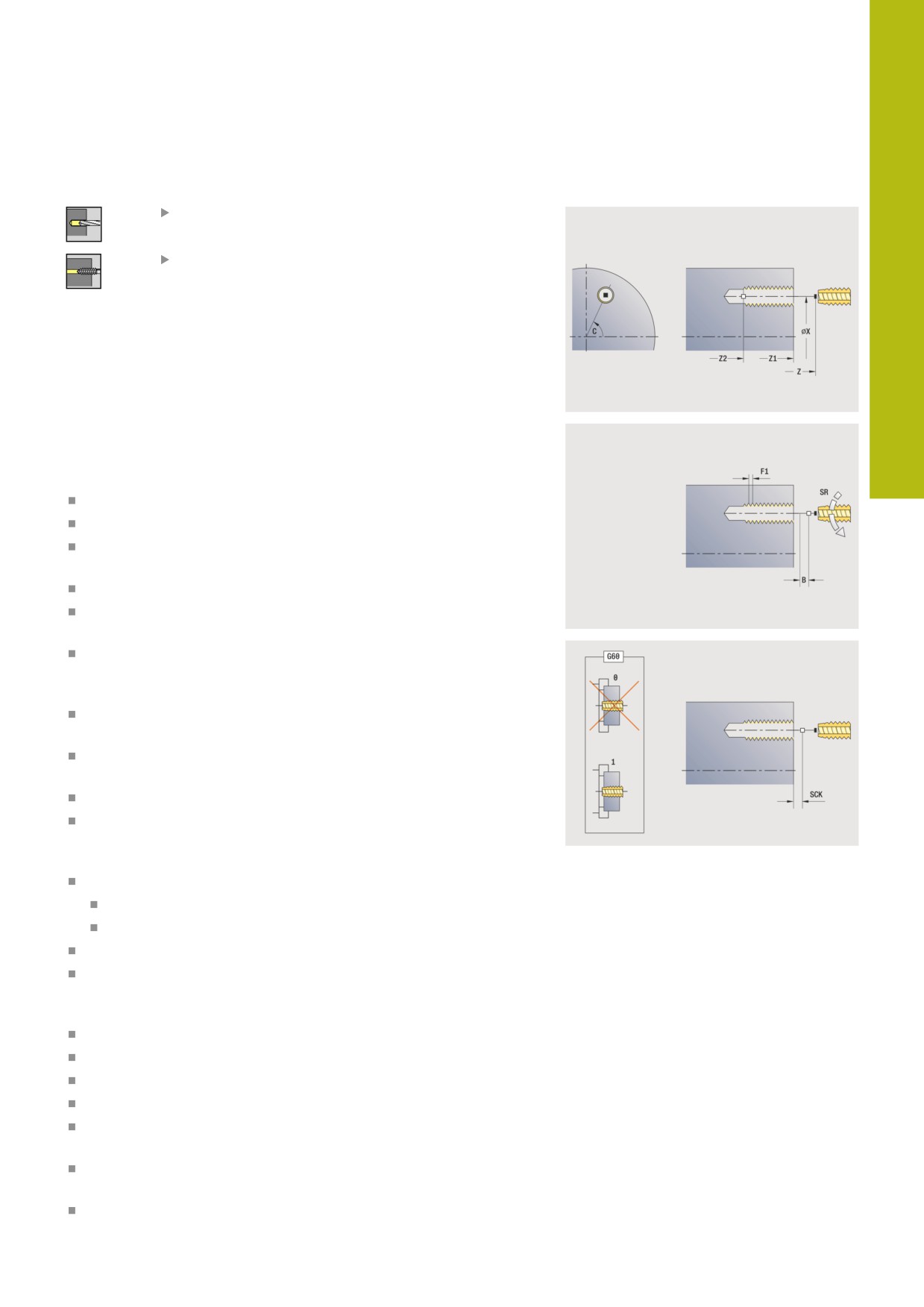

Сверление глубоких отверстий радиальное

выберите Сверление

выберите

Сверление глубоких отверстий радиальное

Цикл выполняет в несколько ступеней сверление на боковой

поверхности.

Параметры цикла:

X, Z: Точка старта

C: Угол шпинделя - позиция оси C

X1: Точка старта отверстия (по умолчанию: отверстие

начинается с X)

X2: Конечная точка отверстия

P: 1-ая глубина сверления (по умолчанию: сверление без

прерывания)

IB: Значение редуц.глуб.свер. (по умолчанию: 0)

JB: миним. глубина сверления (по умолчанию: 1/10 от P)

B: Длина возврата (по умолчанию: возврат на Точка старта

отверстия)

E: Выдержка времени перед выводом из материала на дне

отверстия (по умолчанию: 0)

D: Вид возврата - скорость возврата и величина врезания в

пределах отверстия (по умолчанию: 0)

0: ускоренная подача

1: подача

AB: Длина центров./просверления (по умолчанию: 0)

V: Варианты центр./просверления (по умолчанию: 0)

0: без уменьшения

1: в конце отверстия

2: в начале отверстия

3: в начале и конце отвер.

T: Номер инструмента — номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка смены инструмента

G14", Стр. 196

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

CB: Тормоз из (1)

SCK: Безоп. расстояние

Дополнительная информация: "Безопасные расстояния

SCI и SCK", Стр. 196

372

Режим Обучения | Циклы обработки отверстий

5

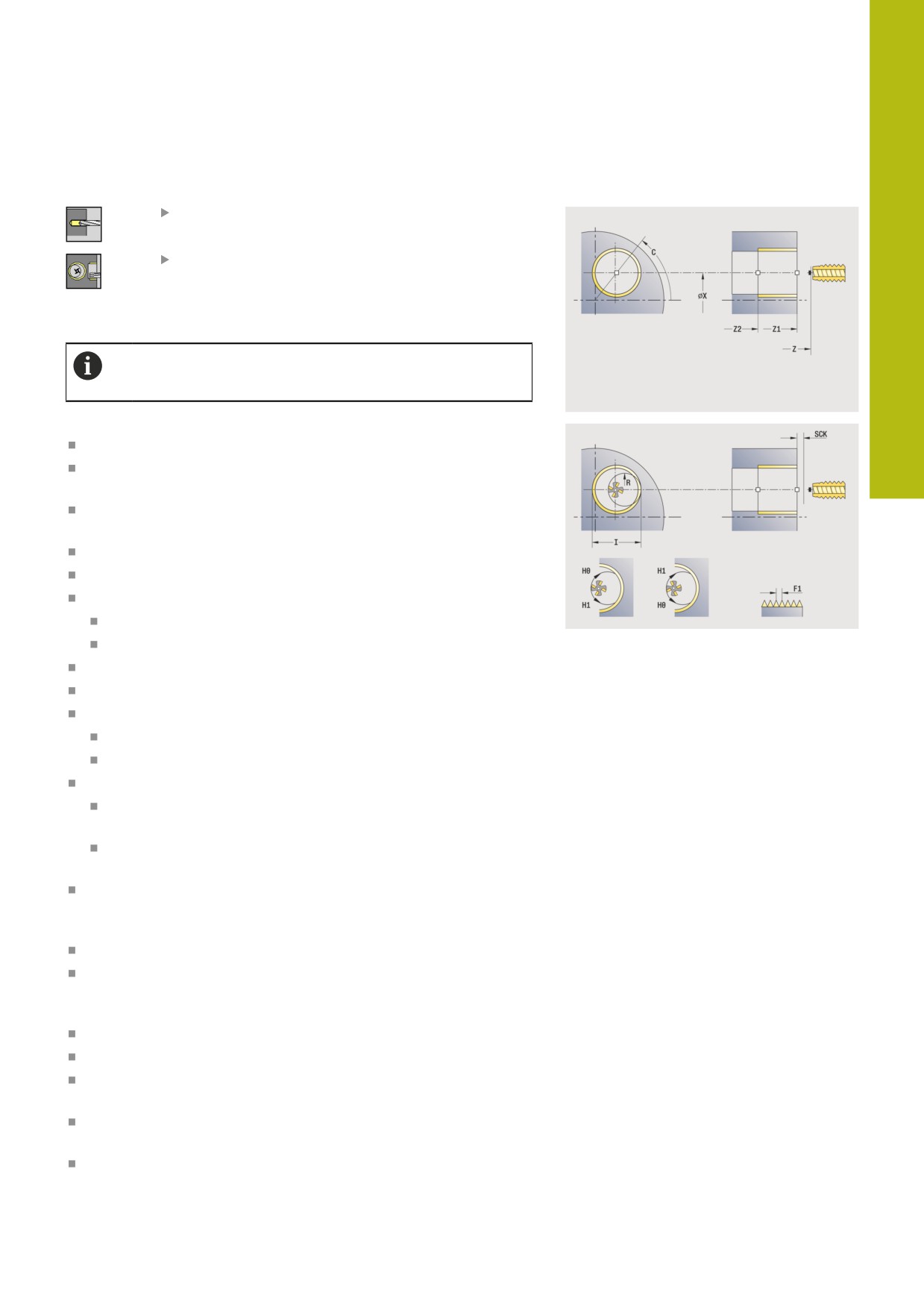

Резьбонарезание аксиальное

выберите Сверление

выберите Резьбонарезание аксиальное

Цикл нарезает резьбу на торцевой поверхности.

Значение Длина вывода: используйте этот параметр при

цанговых зажимах с компенсацией длины. На основе глубины

резьбы, запрограммированного шага и длины выхода цикл

рассчитывает новый номинальный шаг. Номинальный шаг

немного меньше шага метчика. При выполнении резьбы сверло

вытягивается из зажимного патрона на «длину выхода». Таким

образом увеличивается срок службы метчиков.

Параметры цикла:

X, Z: Точка старта

C: Угол шпинделя - позиция оси C

Z1: Точка старта отверстия (по умолчанию: отверстие

начинается с Z)

Z2: Конечная точка отверстия

F1: Шаг резьбы (по умолчанию: подача из описания

инструмента)

B: Длина подхода для достижения запрограммированной

частоты вращения и подачи (по умолчанию: 2 * Шаг резьбы

F1)

SR: Скорость вращ. при выходе для быстрого вывода (по

умолчанию: частота вращения нарезания резьбы)

L: Длина вывода при использовании зажимных цанг с

компенсацией длины (по умолчанию: 0)

CB: Тормоз из (1)

SCK: Безоп. расстояние

Дополнительная информация: "Безопасные расстояния

SCI и SCK", Стр. 196

G60: Защитная зона, деактивация для операции сверления

0: активный

1: неактивный

T: Номер инструмента — номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка смены инструмента

G14", Стр. 196

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

SP: Глубина ломки стружки

SI: Расст. после отвода

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

MFS: M в начале: M-функция, которая отрабатывается в

начале обработки

MFE: M в конце: M-функция, которая отрабатывается в конце

обработки

375

Режим Обучения | Циклы обработки отверстий

5

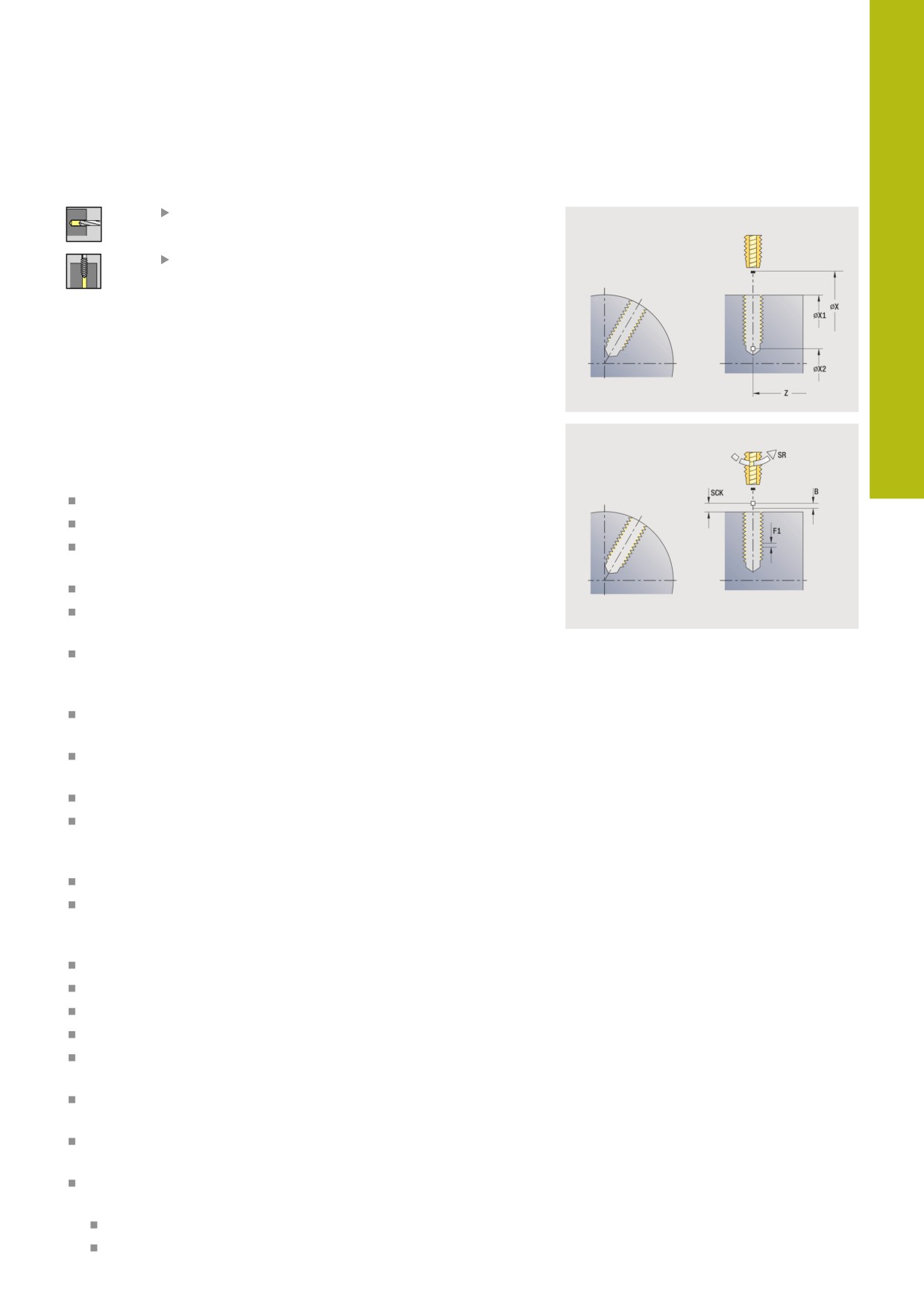

Резьбонарезание радиальное

выберите Сверление

выберите Резьбонарезание радиальное

Цикл нарезает резьбу в отверстии на боковой поверхности.

Значение Длина вывода: используйте этот параметр при

цанговых зажимах с компенсацией длины. На основе глубины

резьбы, запрограммированного шага и Длина вывода цикл

рассчитывает новый номинальный шаг. Номинальный шаг

немного меньше шага метчика. При выполнении резьбы метчик

вытягивается из зажимного патрона на Длина вывода. Таким

образом увеличивается срок службы метчиков.

Параметры цикла:

X, Z: Точка старта

C: Угол шпинделя - позиция оси C

X1: Точка старта отверстия (по умолчанию: отверстие

начинается с X)

X2: Конечная точка отверстия

F1: Шаг резьбы (по умолчанию: подача из описания

инструмента)

B: Длина подхода для достижения запрограммированной

частоты вращения и подачи (по умолчанию: 2 * Шаг резьбы

F1)

SR: Скорость вращ. при выходе для быстрого вывода (по

умолчанию: частота вращения нарезания резьбы)

L: Длина вывода при использовании зажимных цанг с

компенсацией длины (по умолчанию: 0)

CB: Тормоз из (1)

SCK: Безоп. расстояние

Дополнительная информация: "Безопасные расстояния

SCI и SCK", Стр. 196

T: Номер инструмента — номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка смены инструмента

G14", Стр. 196

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

SP: Глубина ломки стружки

SI: Расст. после отвода

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

MFS: M в начале: M-функция, которая отрабатывается в

начале обработки

MFE: M в конце: M-функция, которая отрабатывается в конце

обработки

WP: Номер шпинделя - индикация того, каким шпинделем

для детали будет отрабатываться цикл (зависит от станка)

Главный привод

Противошпиндель для обработки задней поверхности

377

Режим Обучения | Циклы обработки отверстий

5

Фрезерование резьбы аксиальное

выберите Сверление

Выберите Фрезерование резьбы аксиальное

Цикл фрезерует резьбу в имеющемся отверстии.

Используйте инструмент для резьбофрезерования в

этом цикле.

Параметры цикла:

X, Z: Точка старта

C: Угол шпинделя - позиция оси C (по умолчанию: текущий

угол шпинделя)

Z1: Точка старта отверстия (по умолчанию: отверстие

начинается с Z)

Z2: Конечная точка отверстия

F1: Шаг резьбы (= подача)

J: Направление резьбы:

0: правая резьба

1: левая резьба

I: Диаметр резьбы

R: Радиус входа (по умолчанию: (I - диаметр фрезы)/2)

H: Направление фрезерования

0: встр.движение

1: попутное движение

V: Метод фрезерования

0: один оборот — резьба фрезеруется при помощи

одной винтовой линии 360°

1: проход — резьба фрезеруется за несколько оборотов

(инструмент с одной режущей кромкой)

SCK: Безоп. расстояние

Дополнительная информация: "Безопасные расстояния

SCI и SCK", Стр. 196

T: Номер инструмента — номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка смены инструмента

G14", Стр. 196

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

MFS: M в начале: M-функция, которая отрабатывается в

начале обработки

MFE: M в конце: M-функция, которая отрабатывается в конце

обработки

379

Режим Обучения | Циклы обработки отверстий

5

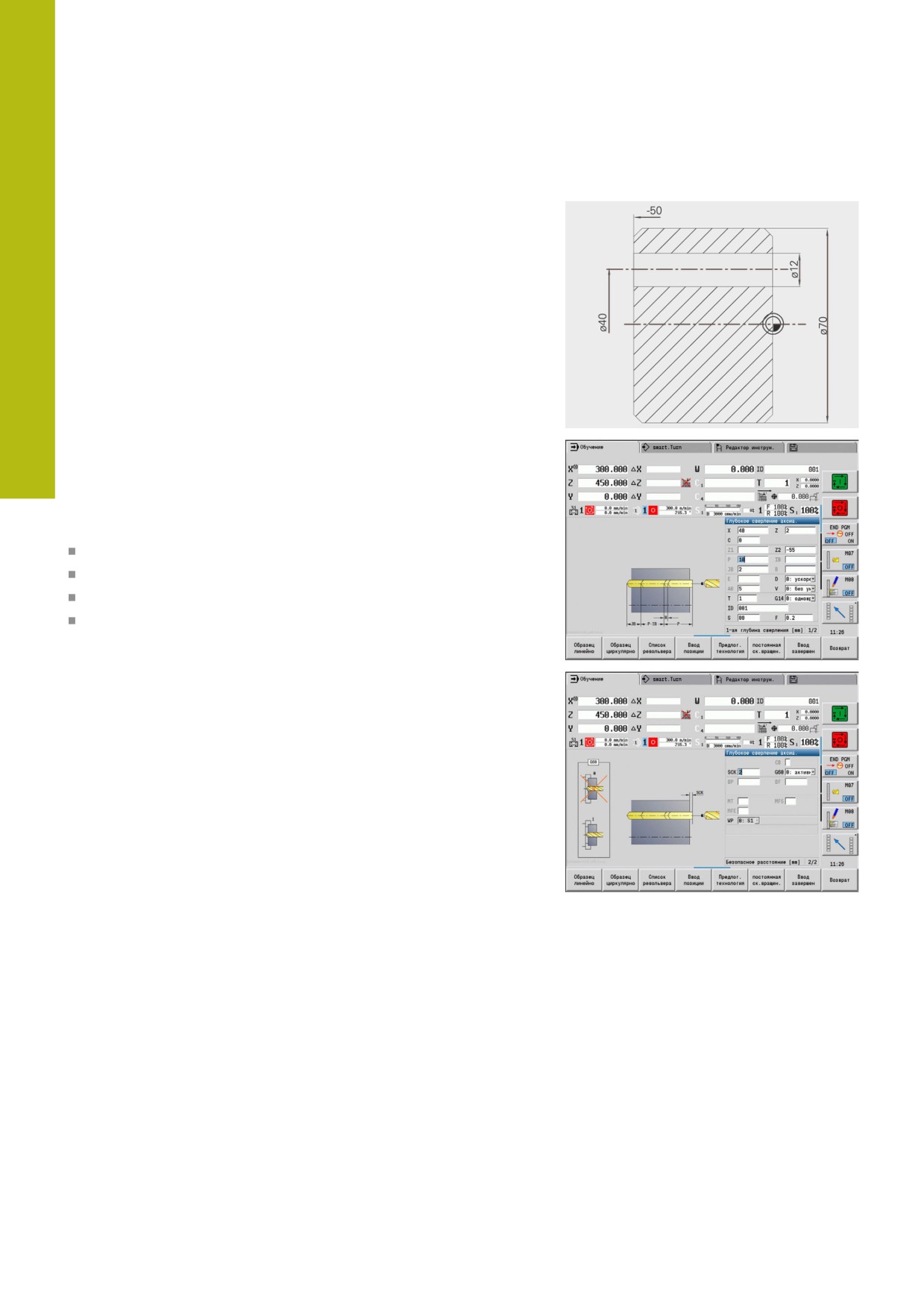

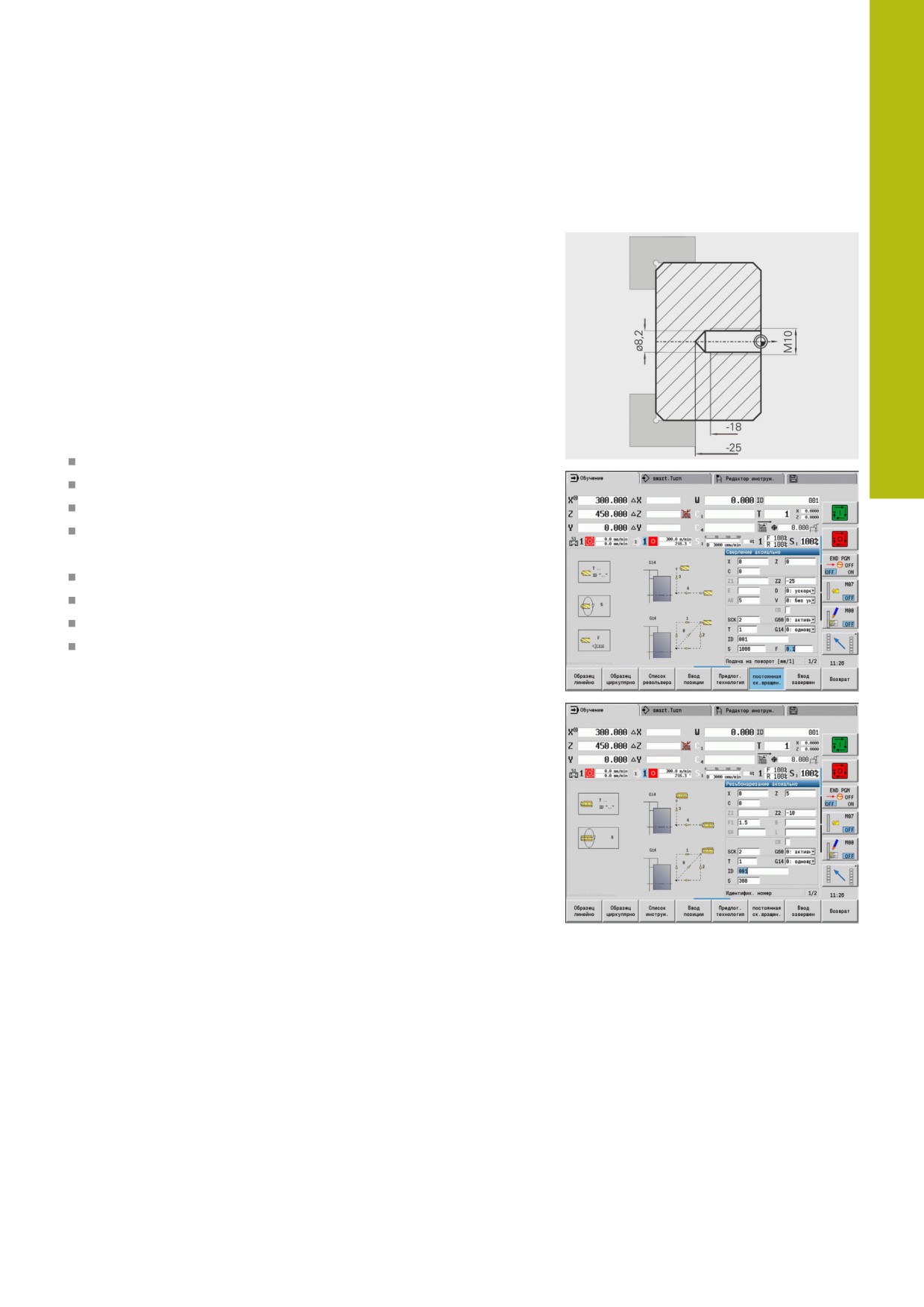

Примеры циклов обработки отверстий

Центровое сверление и нарезание резьбы

Обработка выполняется в два этапа. Цикл Сверление

аксиально изготавливает отверстие, а цикл Резьбонарезание

аксиальное - резьбу.

Сверло позиционируется на безопасном расстоянии перед

деталью (Точка старта X, Z). Поэтому Точка старта отверстия

Z1 не программируется. Для засверливания в параметрах AB и

V программируется уменьшение подачи.

Шаг резьбы не запрограммирован. Система ЧПУ работает с

шагом резьбы инструмента. При помощи Скорость вращ. при

выходе SR достигается быстрый возврат инструмента.

Данные инструмента (сверло)

TO = 8 - ориентация инструмента

I = 8,2 - диаметр сверла

B = 118 - угол при вершине

H = 0 - не приводной инструмент

Данные инструмента (метчик)

TO = 8 - ориентация инструмента

I = 10 - диаметр метчика M10

F = 1,5 - шаг резьбы

H = 0 - не приводной инструмент

381

5

Режим Обучения | Циклы обработки отверстий

Сверление глубоких отверстий

В детали просверливаются отверстия, лежащие вне

центра, при помощи цикла Сверление глубоких отверстий

аксиальное. Условием для такой обработки являются

позиционируемый шпиндель и приводные инструменты.

1-ая глубина сверления P и Значение редуц.глуб.свер. IB

определяет отдельные проходы сверления, а миним. глубина

сверления JB ограничивает уменьшение.

Так как Длина возврата B не определена, цикл выводит сверло

обратно к Точка старта, делает кратковременную задержку и

врезается из безопасного расстояния на следующую глубину

сверления.

Поскольку этот пример показывает сквозное сверление,

Конечная точка отверстия Z2 располагается таким образом,

что сверло просверливает материал насквозь.

AB и V задают уменьшение подачи для засверливания и

просверливания.

Данные инструмента

TO = 8 - ориентация инструмента

I = 12 - диаметр сверла

B = 118 - угол при вершине

H = 1 - приводной инструмент

382

Режим Обучения | Циклы фрезерования

5

5.8

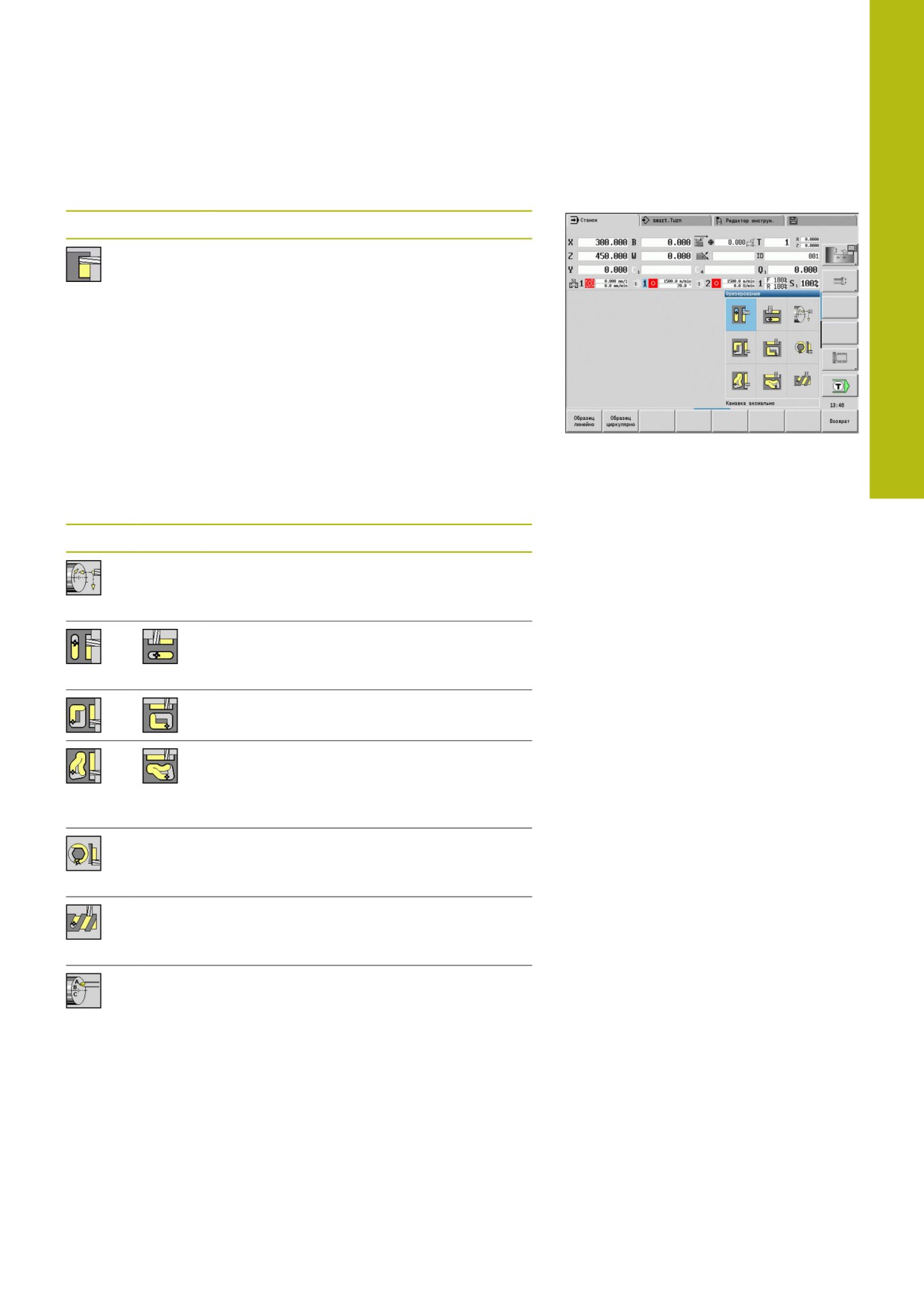

Циклы фрезерования

Пункт меню

Значение

При помощи циклов фрезерования вы

можете изготовить пазы, контуры, карма-

ны, многоугольники и обработать поверх-

ности.

Обработка шаблонов:

Дополнительная информация: "Шаблоны сверления и

фрезерования", Стр. 420

В подрежиме работы Обучение циклы содержат включение/

выключение оси С и позиционирования шпинделя.

В режиме работы Станок вы должны включить ось С

при помощи позиционирования на ускоренном ходу и

позиционировать шпиндель до выполнения фрезерного цикла.

Циклы фрезерования выключают ось C.

Пункт меню

Циклы фрезерования

Ускоренная подача позиционирование

Включение оси C, позиционирование

инструмента и шпинделя

Канавка аксиально/Канавка радиально

Фрезерование отдельного паза или

группы пазов

Фигура аксиально/Фигура радиально

Фрезерование отдельной фигуры

Контур аксиально ICP/Контур радиально

ICP

Фрезерование отдельного контура ICP

или группы контуров

Торцовое фрезерование

Фрезерование поверхности или много-

угольника

Спираль.канавка фрез.рад.

Радиальное фрезерование винтового

паза

Аксиальная гравировка/Радиальная

гравировка

Гравировка символов и последовательно-

стей символов

383

5

Режим Обучения | Циклы фрезерования

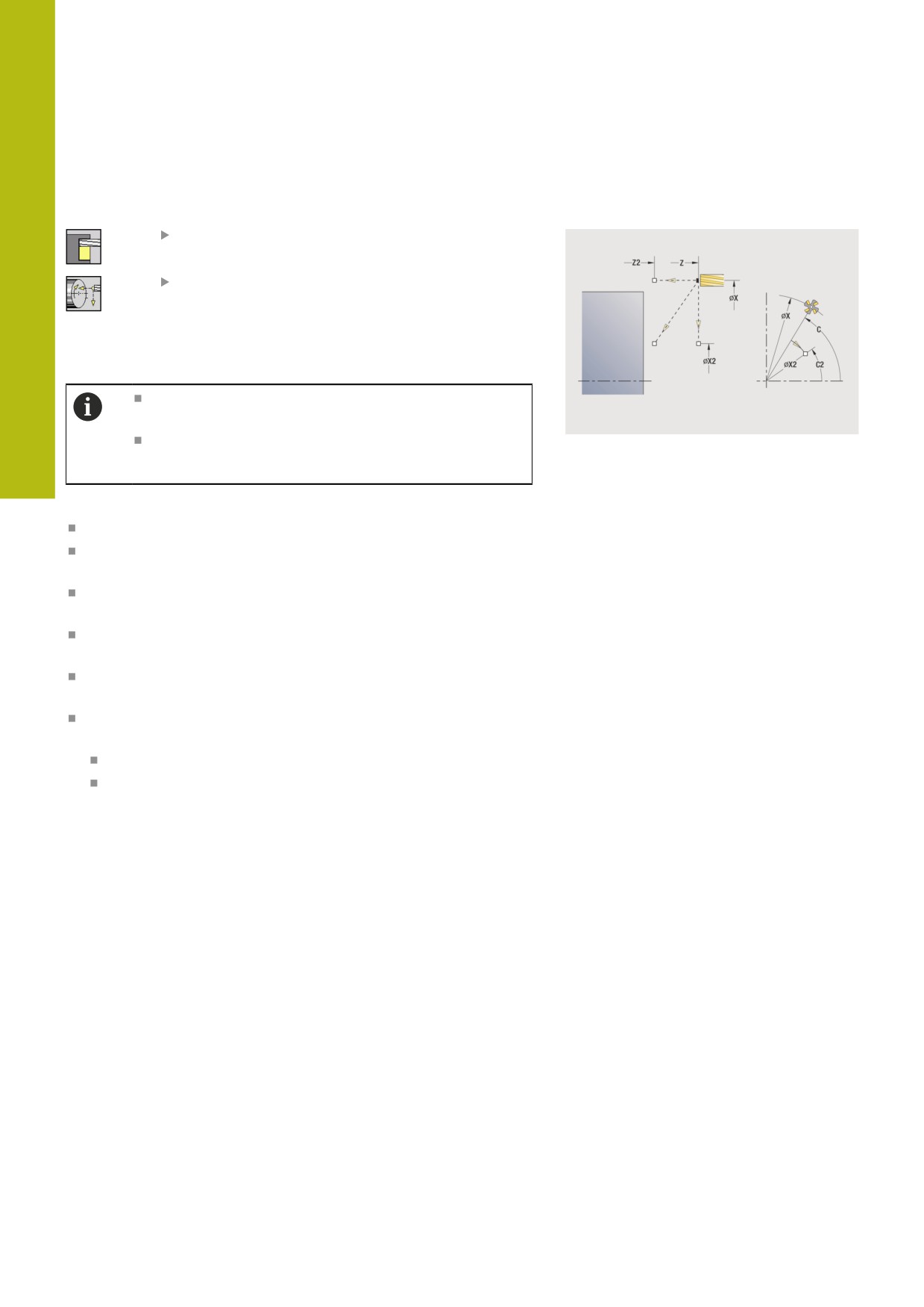

Ускоренная подача позиционирование

Фрезерование

выберите Фрезерование

Выберите

Ускоренная подача позиционирование

Цикл включает ось C, позиционирует шпиндель (ось C) и

инструмент.

Позиционирование на ускоренном ходу

доступно только в режиме работы Станок.

Последующая отработка ручного цикла

фрезерования опять выключает ось C

Параметры цикла:

X2, Z2: Целевая точка

C2: Конечный угол - позиция оси C (по умолчанию: текущий

угол шпинделя)

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

MFS: M в начале: M-функция, которая отрабатывается в

начале обработки

MFE: M в конце: M-функция, которая отрабатывается в конце

обработки

WP: Номер шпинделя - индикация того, каким шпинделем

для детали будет отрабатываться цикл (зависит от станка)

Главный привод

Противошпиндель для обработки задней поверхности

Отработка цикла:

1

Включение оси C

2

Смена на текущий инструмент

3

Позиционирование инструмента на ускоренном ходу

одновременно в Целевая точка X2, Z2 и Конечный угол C2

384

Режим Обучения | Циклы фрезерования

5

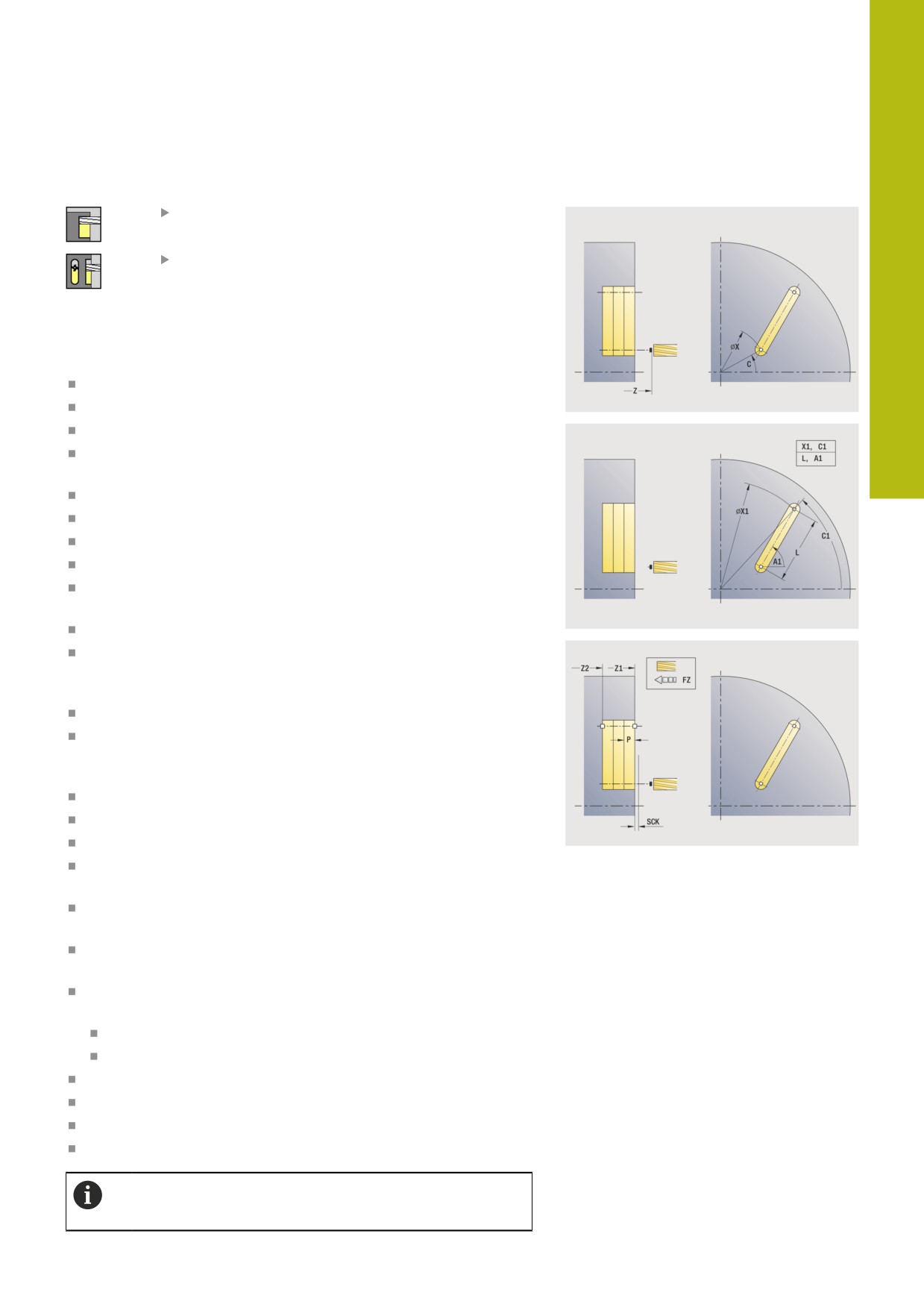

Канавка аксиально

выберите Фрезерование

выберите Канавка аксиально

Цикл изготавливает паз на торцевой поверхности. Ширина паза

соответствует диаметру фрезы.

Параметры цикла:

X, Z: Точка старта

C: Угол шпинделя - позиция оси C

X1: Целев.точка канавки по X (размер диаметра)

C1: Угол целев. точки канавки (по умолчанию: угол

шпинделя C)

L: Длина канавки

A1: Угол к оси X (по умолчанию: 0°)

Z1: Верхн.грань фр. (по умолчанию: Точка старта Z)

Z2: Дно фрезер.

P: Глубина врезания (по умолчанию: вся глубина за одно

врезание)

FZ: Подача врезания (по умолчанию: активная подача)

SCK: Безоп. расстояние

Дополнительная информация: "Безопасные расстояния

SCI и SCK", Стр. 196

T: Номер инструмента — номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка смены инструмента

G14", Стр. 196

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

MFS: M в начале: M-функция, которая отрабатывается в

начале обработки

MFE: M в конце: M-функция, которая отрабатывается в конце

обработки

WP: Номер шпинделя - индикация того, каким шпинделем

для детали будет отрабатываться цикл (зависит от станка)

Главный привод

Противошпиндель для обработки задней поверхности

BW: Угол по оси B (зависит от станка)

CW: Перевернуть инструмент (зависит от станка)

HC: Колодочный тормоз (зависит от станка)

DF: Дополнительная функция (зависит от станка)

Тип обработки для доступа к базе технологических

данных: Фрезерование

385

Режим Обучения | Циклы фрезерования

5

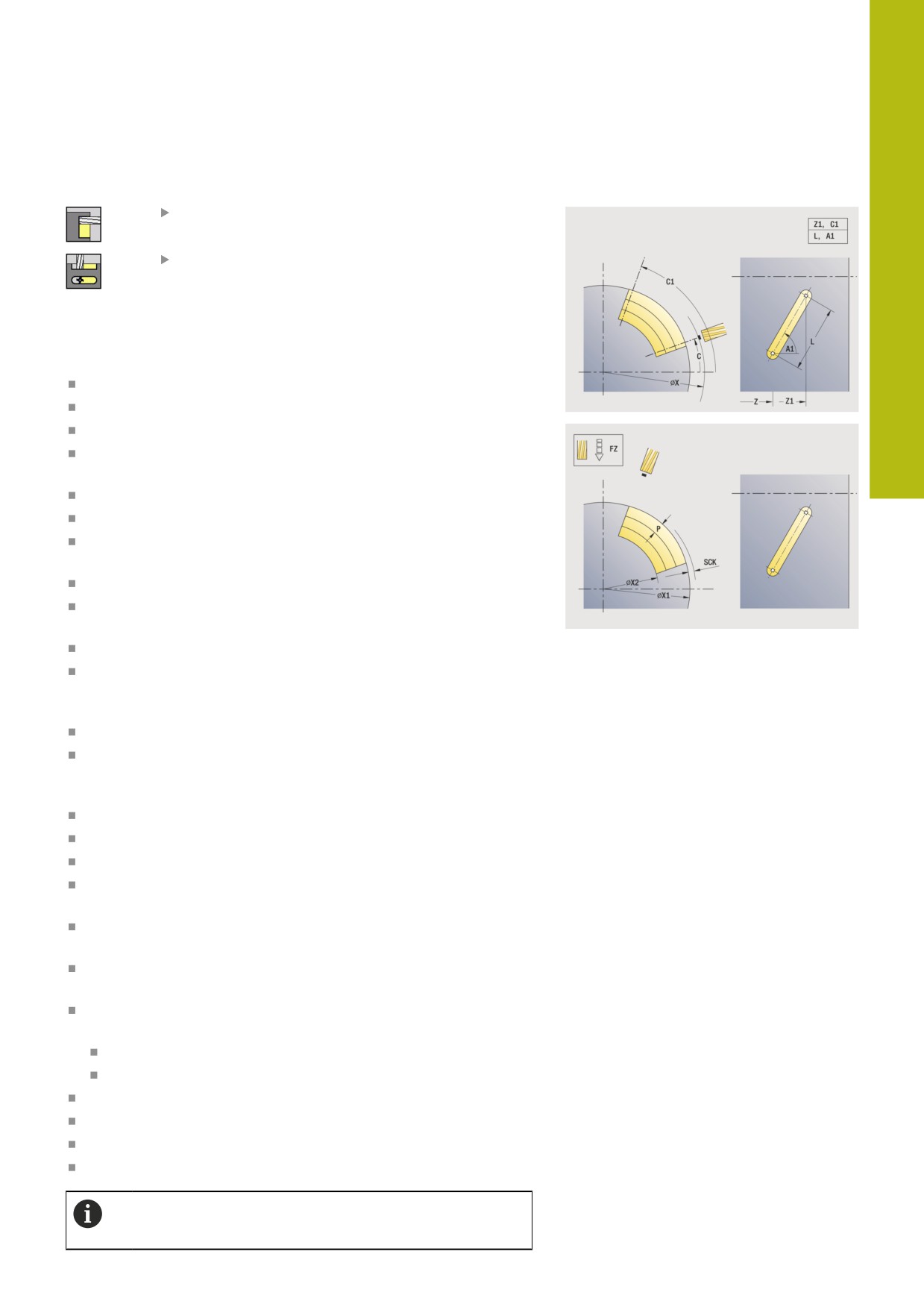

Канавка радиально

выберите Фрезерование

выберите Канавка радиально

Цикл изготавливает канавку на боковой поверхности. Ширина

паза соответствует диаметру фрезы.

Параметры цикла:

X, Z: Точка старта

C: Угол шпинделя - позиция оси C

Z1: Заданная точка канавки

C1: Угол целев. точки канавки (по умолчанию: угол

шпинделя C)

L: Длина канавки

A1: Угол к оси Z (по умолчанию: 0°)

X1: Верхняя грань фрезерован. (размер диаметра; по

умолчанию: Точка старта X)

X2: Дно фрезерования

P: Глубина врезания (по умолчанию: вся глубина за одно

врезание)

FZ: Подача врезания (по умолчанию: активная подача)

SCK: Безоп. расстояние

Дополнительная информация: "Безопасные расстояния

SCI и SCK", Стр. 196

T: Номер инструмента — номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка смены инструмента

G14", Стр. 196

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

MFS: M в начале: M-функция, которая отрабатывается в

начале обработки

MFE: M в конце: M-функция, которая отрабатывается в конце

обработки

WP: Номер шпинделя - индикация того, каким шпинделем

для детали будет отрабатываться цикл (зависит от станка)

Главный привод

Противошпиндель для обработки задней поверхности

BW: Угол по оси B (зависит от станка)

CW: Перевернуть инструмент (зависит от станка)

HC: Колодочный тормоз (зависит от станка)

DF: Дополнительная функция (зависит от станка)

Тип обработки для доступа к базе технологических

данных: Фрезерование

387

Режим Обучения | Циклы фрезерования

5

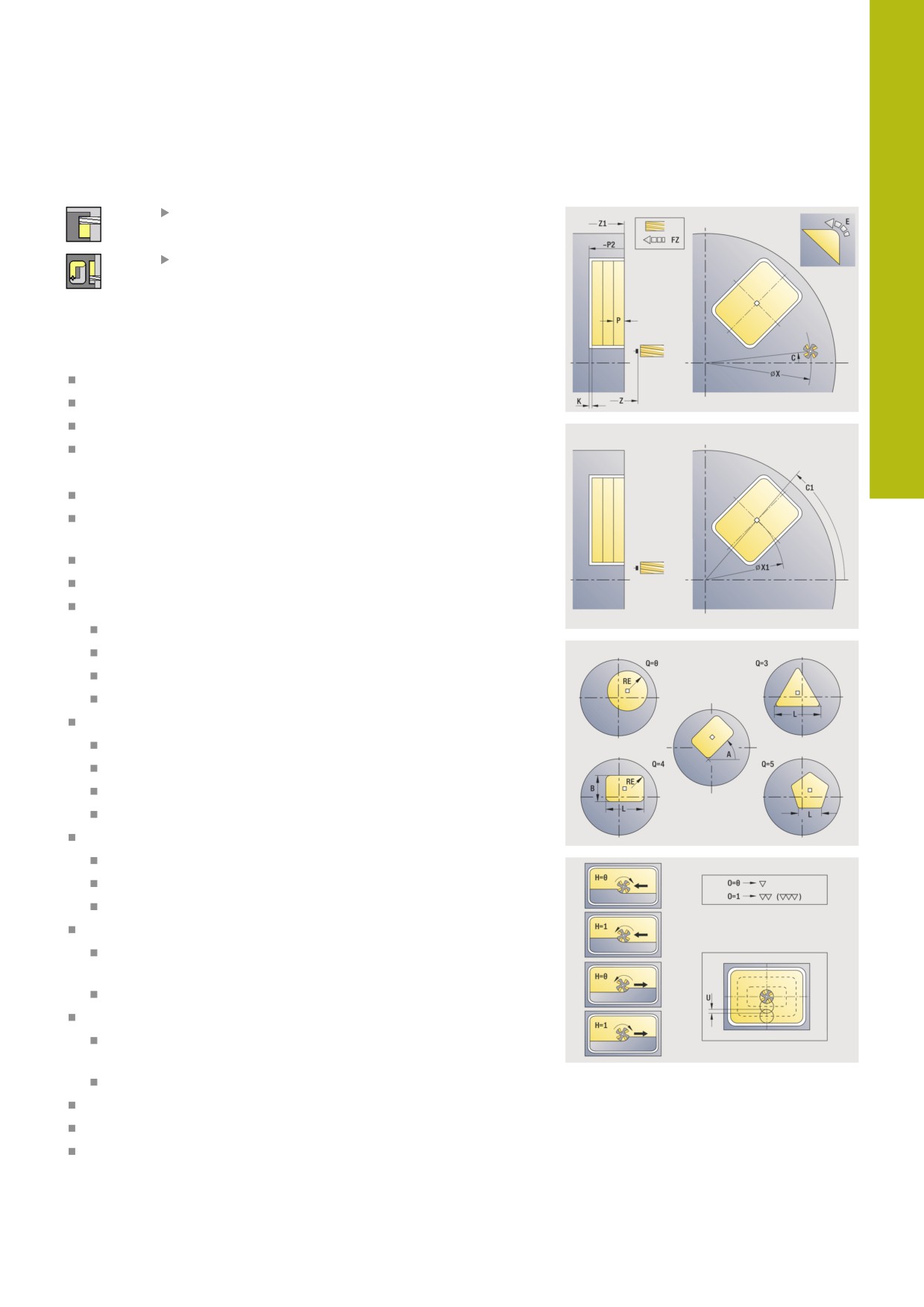

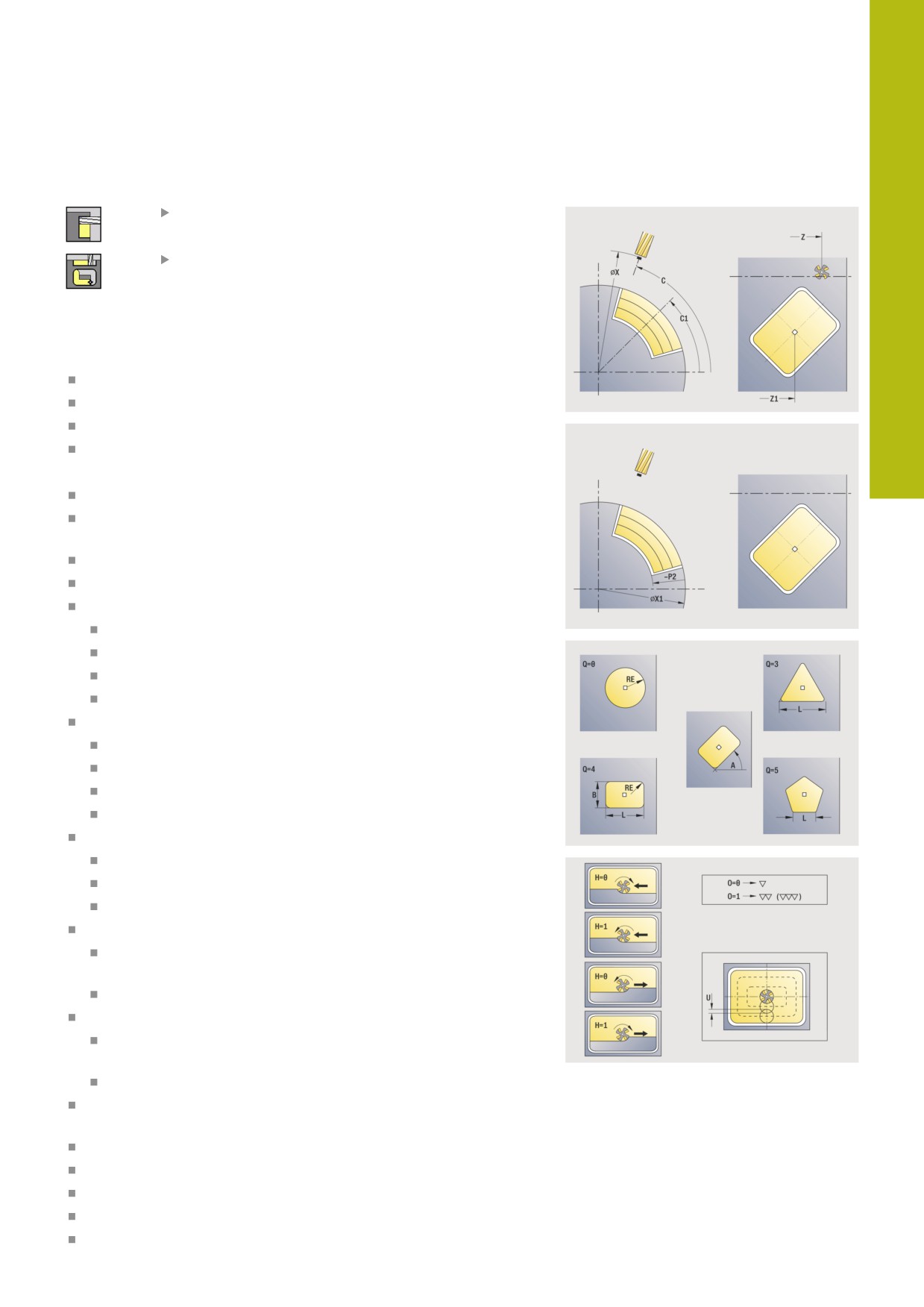

Фигура аксиально

выберите Фрезерование

Выберите Фигура аксиально

В зависимости от параметров, цикл фрезерует один из

следующих контуров или выполняет черновую/чистовую

обработку кармана на торцевой поверхности:

Прямоугольник (Q = 4, L <> B)

Квадрат (Q = 4, L = B)

Окружность (Q = 0, RE > 0, L и B: без ввода)

Треугольник или многоугольник (Q = 3 или Q > 4, L <> 0)

Параметры цикла:

X, Z: Точка старта

C: Угол шпинделя - позиция оси C (по умолчанию: текущий

угол шпинделя)

X1: Диаметр центр фигуры

C1: Угол центр фигуры (по умолчанию: Угол шпинделя C)

Q: Колич. кантов (по умолчанию: 0)

Q = 0: окружность

Q = 4: прямоугольник, квадрат

Q = 3: треугольник

Q > 4: многоугольник

L: Длина кантов

Прямоугольник: длина прямоугольника

Квадрат, многоугольник: длина грани

Многоугольник: L < 0 диаметр вписанной окружности

Окружность: нет ввода

B: Ширина прямоугольника

Прямоугольник: ширина прямоугольника

Квадрат: L = B

Многоугольник, окружность: без ввода

RE: Радиус скругления (по умолчанию: 0)

Прямоугольник, квадрат, многоугольник: радиус

скругления

Окружность: радиус окружности

A: Угол к оси X (по умолчанию: 0°)

Прямоугольник, квадрат, многоугольник: положение

фигуры

Окружность: нет ввода

Z1: Верхн.грань фр. (по умолчанию: Точка старта Z)

P2: Глубина фрез.

T: Номер инструмента — номер места в револьвере

389

5

Режим Обучения | Циклы фрезерования

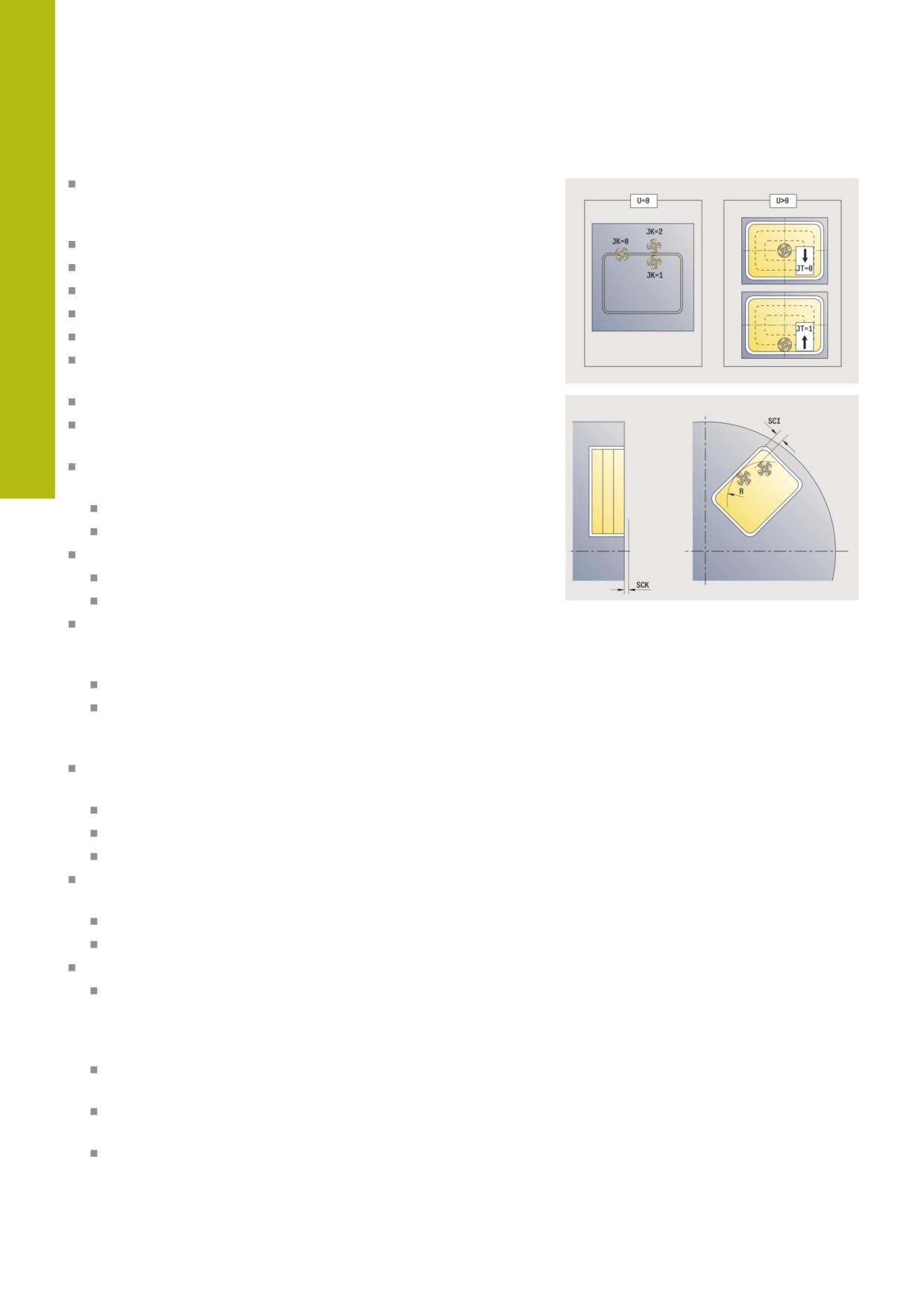

G14: Точка смены инструмента

Дополнительная информация: "Точка смены инструмента

G14", Стр. 196

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

I: Припуск паралл. к контуру

K: Припуск в напр. врезания

P: Глубина врезания (по умолчанию: вся глубина за одно

врезание)

FZ: Подача врезания (по умолчанию: активная подача)

E: Редуцированная подача для круглых элементов (по

умолчанию: активная подача)

O: Черновая /чистовая обр. - только при фрезеровании

карманов

0: черн.обработка

1: чист.обработка

H: Направление фрезерования

0: встр.движение

1: попутное движение

U: Коэффицент перекрытия — задает перекрытие

траекторий фрезы (по умолчанию: 0,5) (диапазон: 0-0,99)

Перекрытие = U * диаметр фрезы

U = 0 или значение отсутствует: фрезерование контура

U > 0: фрезерование карманов - минимальное

перекрытие траекторий фрезерования = U * диаметр

фрезы

JK: Фрезерование контура - значение обрабатывается

только при фрезеровании контуров

0: на контуре

1: в пределах контура

2: вне контура

JT: Фрезеров. карманов - значение обрабатывается только

при фрезеровании карманов

0: из внутри на наружие

1: из наружия во внутрь

R: Радиус подхода (по умолчанию: 0)

R = 0: подвод производится непосредственно к элементу

контура, подача на врезание в точке подвода над

плоскостью фрезерования, потом перпендикулярная

подача на глубину

R > 0: фреза перемещается по дуге подвода/отвода,

плавно прилегающей к элементу контура

R < 0 для внутренних углов: фреза перемещается по дуге

подвода/отвода, плавно прилегающей к элементу контура

R < 0 для внешних углов: длина линейного элемента

входа/выхода, подвод/отвод к элементу контура по

касательной

390

Режим Обучения | Циклы фрезерования

5

Фигура радиально

выберите Фрезерование

Выберите Фигура радиально

В зависимости от параметров, цикл фрезерует один из

следующих контуров или выполняет черновую/чистовую

обработку кармана на боковой поверхности:

Прямоугольник (Q = 4, L <> B)

Квадрат (Q = 4, L = B)

Окружность (Q = 0, RE > 0, L и B: без ввода)

Треугольник или многоугольник (Q = 3 или Q > 4, L <> 0)

Параметры цикла:

X, Z: Точка старта

C: Угол шпинделя - позиция оси C (по умолчанию: текущий

угол шпинделя)

Z1: Центр фигуры

C1: Угол центр фигуры (по умолчанию: Угол шпинделя C)

Q: Колич. кантов (по умолчанию: 0)

Q = 0: окружность

Q = 4: прямоугольник, квадрат

Q = 3: треугольник

Q > 4: многоугольник

L: Длина кантов

Прямоугольник: длина прямоугольника

Квадрат, многоугольник: длина грани

Многоугольник: L < 0 диаметр вписанной окружности

Окружность: нет ввода

B: Ширина прямоугольника

Прямоугольник: ширина прямоугольника

Квадрат: L = B

Многоугольник, окружность: без ввода

RE: Радиус скругления (по умолчанию: 0)

Прямоугольник, квадрат, многоугольник: радиус

скругления

Окружность: радиус окружности

A: Угол к оси Z (по умолчанию: 0°)

Прямоугольник, квадрат, многоугольник: положение

фигуры

Окружность: нет ввода

X1: Верхняя грань фрезерован. (размер диаметра; по

умолчанию: Точка старта X)

P2: Глубина фрез.

T: Номер инструмента — номер места в револьвере

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

393

5

Режим Обучения | Циклы фрезерования

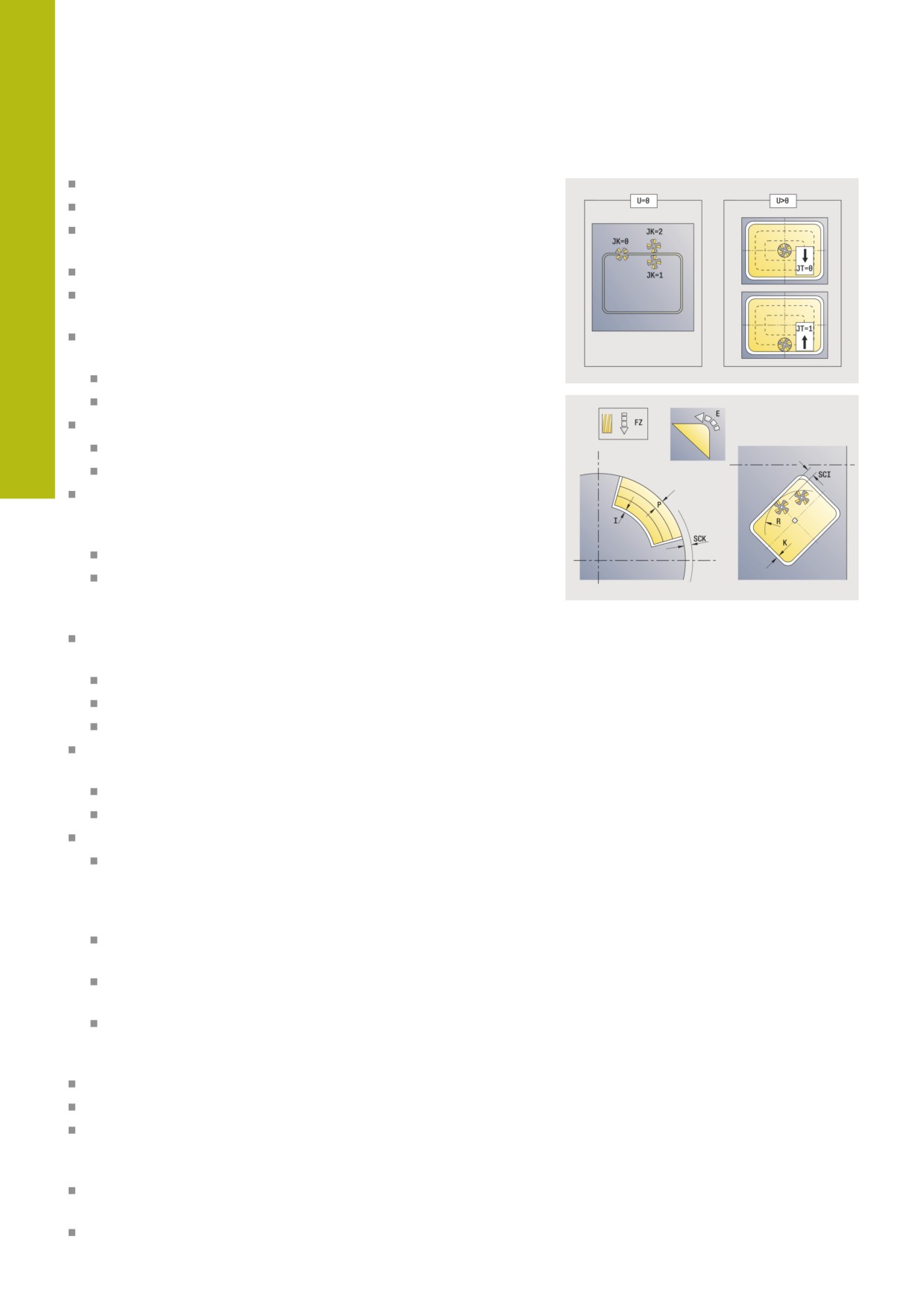

I: Припуск в напр. врезания

K: Припуск паралл. к контуру

P: Глубина врезания (по умолчанию: вся глубина за одно

врезание)

FZ: Подача врезания (по умолчанию: активная подача)

E: Редуцированная подача для круглых элементов (по

умолчанию: активная подача)

O: Черновая /чистовая обр. - только при фрезеровании

карманов

0: черн.обработка

1: чист.обработка

H: Направление фрезерования

0: встр.движение

1: попутное движение

U: Коэффицент перекрытия — задает перекрытие

траекторий фрезы (по умолчанию: 0,5) (диапазон: 0-0,99)

Перекрытие = U * диаметр фрезы

U = 0 или значение отсутствует: фрезерование контура

U > 0: фрезерование карманов - минимальное

перекрытие траекторий фрезерования = U * диаметр

фрезы

JK: Фрезерование контура - значение обрабатывается

только при фрезеровании контуров

0: на контуре

1: в пределах контура

2: вне контура

JT: Фрезеров. карманов - значение обрабатывается только

при фрезеровании карманов

0: из внутри на наружие

1: из наружия во внутрь

R: Радиус подхода (по умолчанию: 0)

R = 0: подвод производится непосредственно к элементу

контура, подача на врезание в точке подвода над

плоскостью фрезерования, потом перпендикулярная

подача на глубину

R > 0: фреза перемещается по дуге подвода/отвода,

плавно прилегающей к элементу контура

R < 0 для внутренних углов: фреза перемещается по дуге

подвода/отвода, плавно прилегающей к элементу контура

R < 0 для внешних углов: длина линейного элемента

входа/выхода, подвод/отвод к элементу контура по

касательной

RB: Плоск. отвода

SCI: Безоп. расстояние в плоскости обработки

SCK: Безоп. расстояние в направлении врезания

Дополнительная информация: "Безопасные расстояния

SCI и SCK", Стр. 196

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

MFS: M в начале: M-функция, которая отрабатывается в

начале обработки

394

Режим Обучения | Циклы фрезерования

5

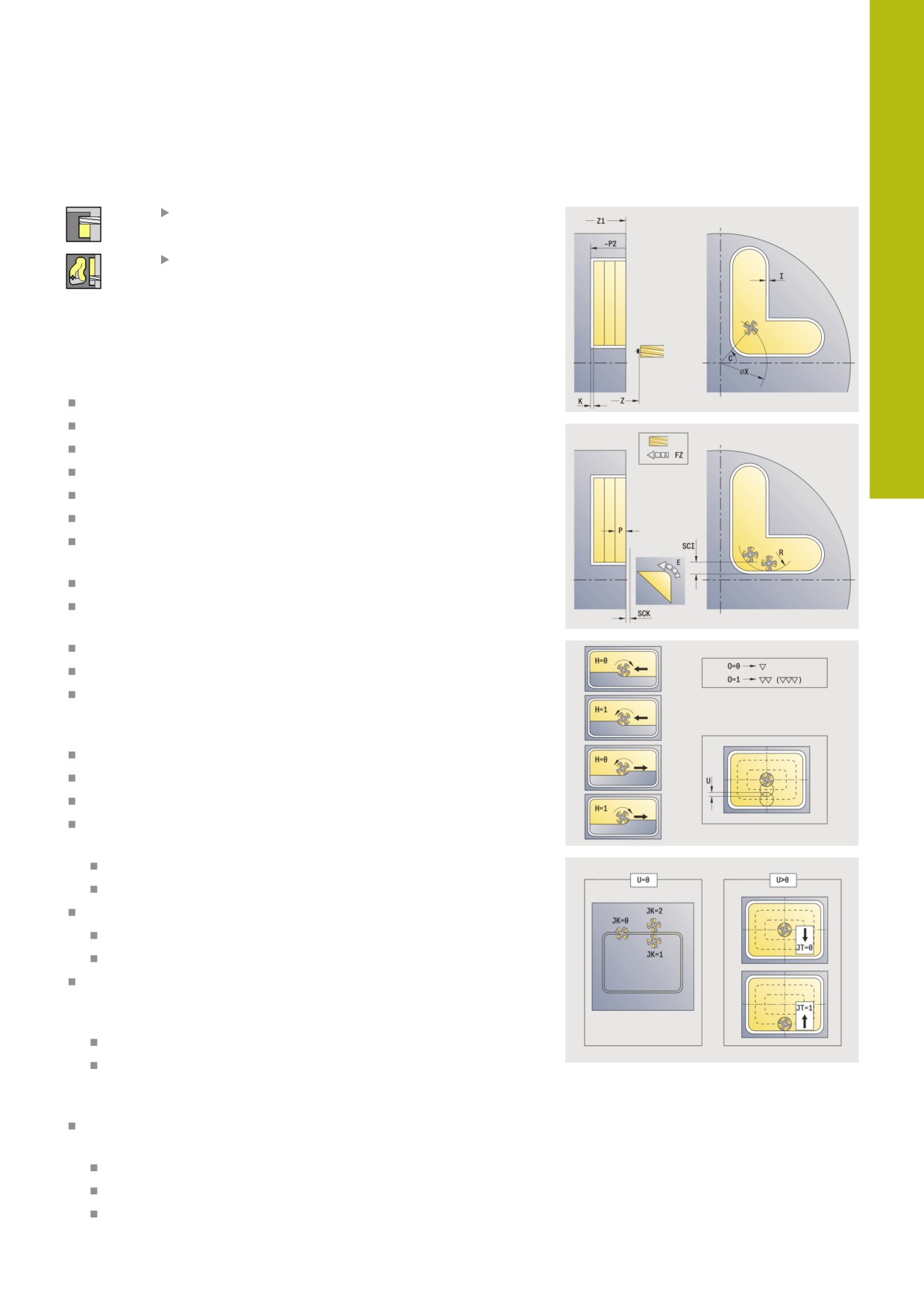

Контур аксиально ICP

выберите Фрезерование

Выберите Контур аксиально ICP

В зависимости от параметров, цикл фрезерует один из

следующих контуров или выполняет черновую/чистовую

обработку кармана на торцевой поверхности.

Параметры цикла:

X, Z: Точка старта

C: Угол шпинделя - позиция оси C

Z1: Верхн.грань фр. (по умолчанию: Точка старта Z)

P2: Глубина фрез.

I: Припуск паралл. к контуру

K: Припуск в напр. врезания

P: Глубина врезания (по умолчанию: вся глубина за одно

врезание)

FZ: Подача врезания (по умолчанию: активная подача)

E: Редуцированная подача для круглых элементов (по

умолчанию: активная подача)

FK: ICP номер контура

T: Номер инструмента — номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка смены инструмента

G14", Стр. 196

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

O: Черновая /чистовая обр. - только при фрезеровании

карманов

0: черн.обработка

1: чист.обработка

H: Направление фрезерования

0: встр.движение

1: попутное движение

U: Коэффицент перекрытия — задает перекрытие

траекторий фрезы (по умолчанию: 0,5) (диапазон: 0-0,99)

Перекрытие = U * диаметр фрезы

U = 0 или значение отсутствует: фрезерование контура

U > 0: фрезерование карманов - минимальное

перекрытие траекторий фрезерования = U * диаметр

фрезы

JK: Фрезерование контура - значение обрабатывается

только при фрезеровании контуров

0: на контуре

1: в пределах контура

2: вне контура

397

Режим Обучения | Циклы фрезерования

5

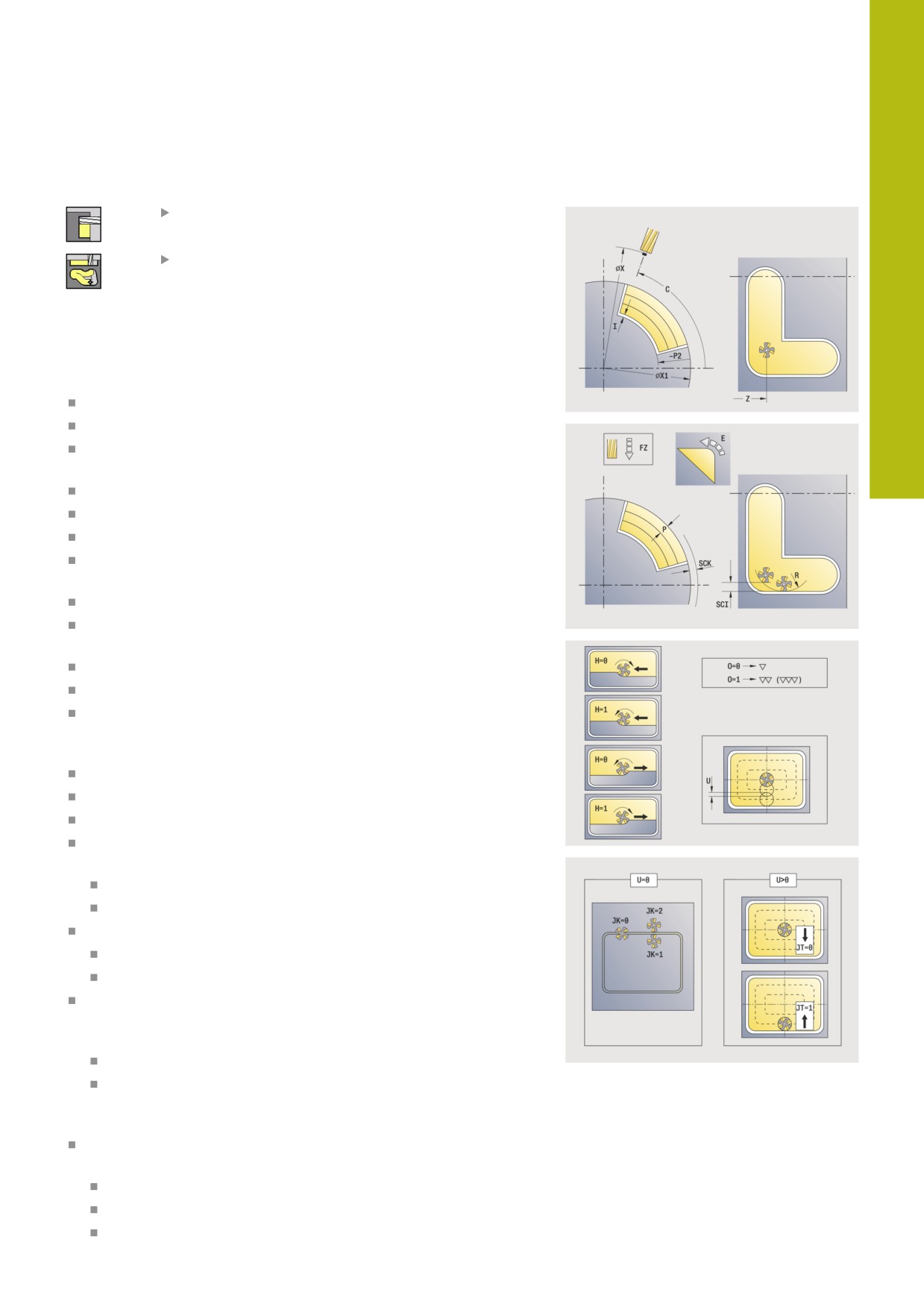

Контур радиально ICP

выберите Фрезерование

Выберите Контур радиально ICP

В зависимости от параметров, цикл фрезерует один из

следующих контуров или выполняет черновую/чистовую

обработку кармана на боковой поверхности.

Параметры цикла:

X, Z: Точка старта

C: Угол шпинделя - позиция оси C

X1: Верхняя грань фрезерован. (размер диаметра; по

умолчанию: Точка старта X)

P2: Глубина фрез.

I: Припуск в напр. врезания

K: Припуск паралл. к контуру

P: Глубина врезания (по умолчанию: вся глубина за одно

врезание)

FZ: Подача врезания (по умолчанию: активная подача)

E: Редуцированная подача для круглых элементов (по

умолчанию: активная подача)

FK: ICP номер контура

T: Номер инструмента — номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка смены инструмента

G14", Стр. 196

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

O: Черновая /чистовая обр. - только при фрезеровании

карманов

0: черн.обработка

1: чист.обработка

H: Направление фрезерования

0: встр.движение

1: попутное движение

U: Коэффицент перекрытия — задает перекрытие

траекторий фрезы (по умолчанию: 0,5) (диапазон: 0-0,99)

Перекрытие = U * диаметр фрезы

U = 0 или значение отсутствует: фрезерование контура

U > 0: фрезерование карманов - минимальное

перекрытие траекторий фрезерования = U * диаметр

фрезы

JK: Фрезерование контура - значение обрабатывается

только при фрезеровании контуров

0: на контуре

1: в пределах контура

2: вне контура

401

содержание      ..     8      9      10      11     ..
