Value Linear Systems

Системное решение имеет смысл

Value Linear Systems подходят для линейных применений
в сегменте Value со сравнительно низким уровнем тре-
бований к плавности хода, точности позиционирования
и силе подачи. Эти системы имеют типичные сферы при-
менения: деревообрабатывающее оборудование, уста-
новки для плазменной резки и линии автоматизации.

Техника, как у главных — R-фланец

Использование R-фланца, адаптированного к сегмен-
ту Premium, позволяет достичь более высокой степени
свободы конструкции также в сегменте Value. Фланец ре-
дуктора с пазовыми отверстиями обеспечивает простую
выставку редуктора с шестерней на зубчатой рейки. Поэ-
тому не требуются громоздкие и конструктивно сложные
решения с промежуточными плитами.

Широкий спектр сфер применения

 Линейные системы WITTENSTEIN alpha находят примене-
ние во многих сферах и отраслях. Мы устанавливаем но-
вые стандарты и имеем преимущество в следующих харак-
теристиках:



·

Плавность хода



·

Точность позиционирования



·

Сила подачи



·

Удельная мощность



·

Жесткость



·

Удобство монтажа



·

Возможности для конструирования



·

Масштабируемость

Мы также поддерживаем клиентов полным спектром услуг:
от создания первого эскиза и проекта до монтажа и ввода
в эксплуатацию. Вы также можете рассчитывать на беспе-
ребойное снабжение запчастями.

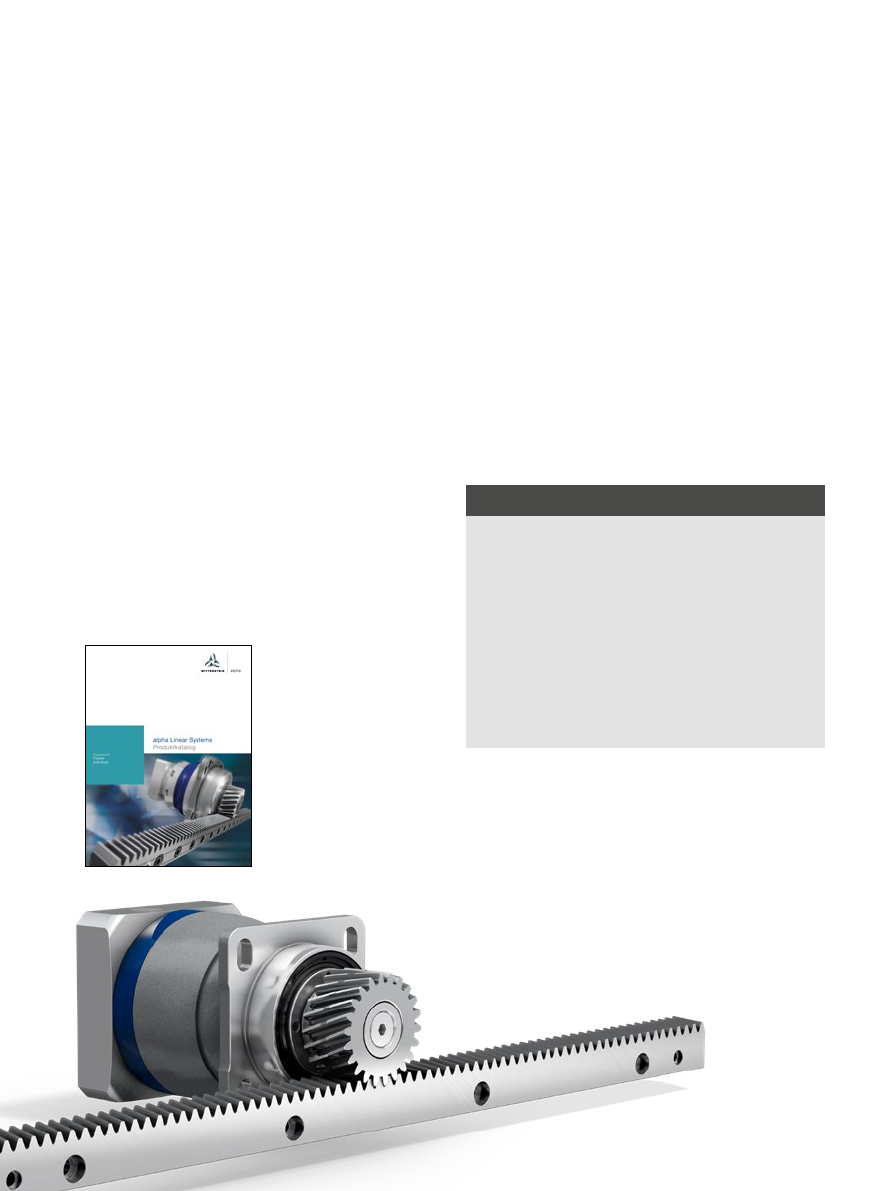

Стандартная линейная система alpha

Наши стандартные линейные системы в сегменте Value
представляют собой идеальную комбинацию редуктора,
шестерни, зубчатой рейки и системы смазки. Системы
оптимально сбалансированы относительно степени
нагрузки отдельных компонентов, жесткости, силы и
скорости подачи. Они охватывают диапазон силы подачи
до 8 000 Н. Возможны скорости подачи до 400 м/мин.

Дополнительную инфор-
мацию о Value, Advanced
и Premium Linear System
можно найти в нашем
каталоге alpha Linear
Systems или на нашем
сайте:

www.wittenstein-alpha.com/linear-systems



·

Идеально согласованные между собой компоненты



·

 Максимальный КПД и максимальная удельная
мощность



·

 Высокая общая линейная жесткость, гарантирующая
еще большую динамику и точность



·

 Простой монтаж и максимальная интеграция
в приводную систему



·

 Наличие различных типоразмеров, классов мощности
и сегментов

Консультации и гарантия качества — из одних рук!

Ваши преимущества с alpha Linear Systems

329

Пор

тфо

лио про

дукции

и компания

premo SP Line

premo TP Line

premo XP Line

250 %

200  %

15 0    %

100 %

50 %

Premo Advanced Line





Типоразмер

3

TPM

+

 025

Гибкость

Конструктивная длина

Крутящий

момент

ускорения

Технико-коммерческая

эффективность

Макс.

мощность

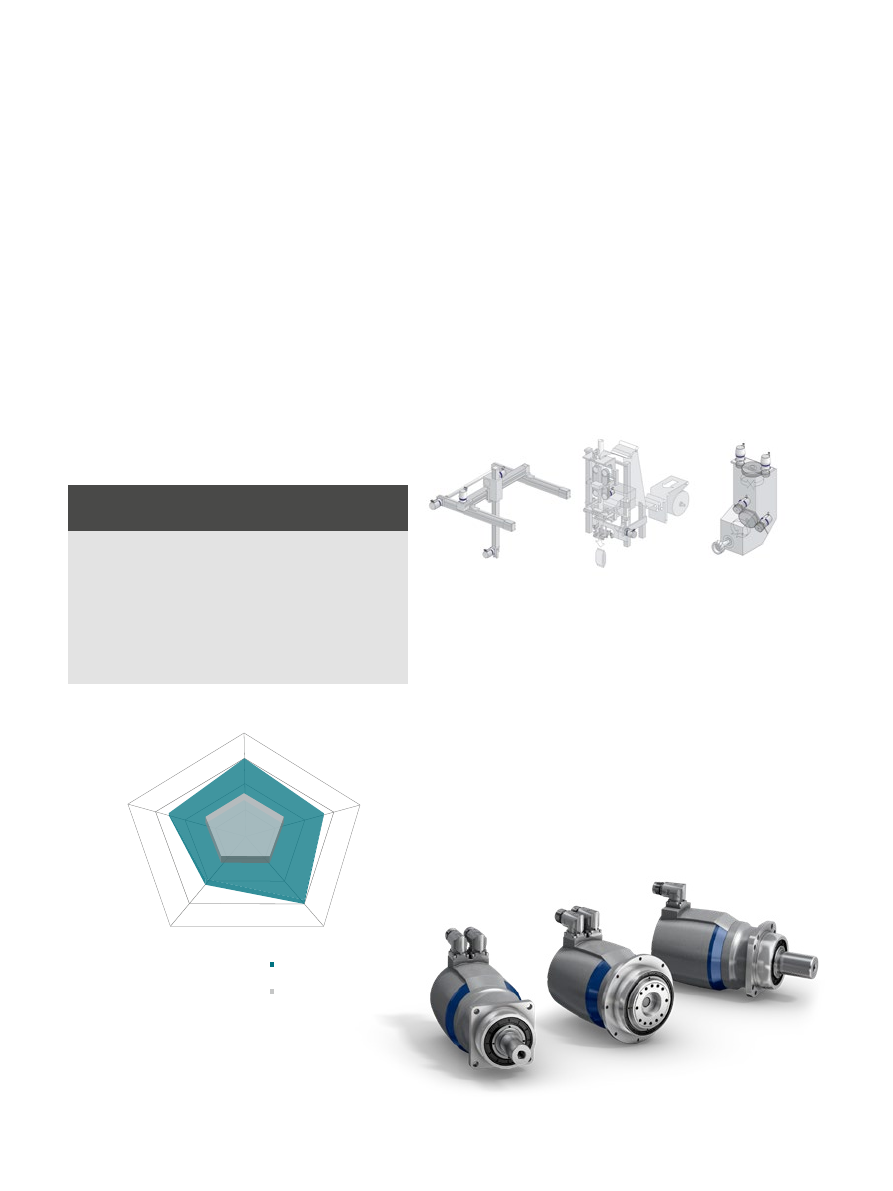

premo представляет собой новую мощную платформу ак-
туаторов, которые сочетают в себе абсолютную точность
и идеальное движение. Центральная идея этой первой
полностью масштабируемой платформы сервоактуато-
ров — это бескомпромиссная гибкость с точки зрения
пользователя: двигатели и редукторы со ступенчато-регу-
лируемыми рабочими характеристиками для конкретного
применения могут быть модульно сконфигурированы для
формирования отдельных блоков «двигатель-редуктор».
Результатом является чрезвычайно разносторонняя и
индивидуальная модульная система для различных сфер
применения. В основе блока «двигатель-редуктор» ле-
жит жесткий на кручение высокоточный редуктор с низ-
ким угловым люфтом и высоким крутящим моментом в
сочетании с таким же мощным синхронным серводвига-
телем, возбуждаемым от постоянных магнитов, который
обеспечивает низкую пульсацию вращающего момента и
постоянство высоких оборотов за счет распределенной
обмотки.

premo примеры применения

Обрабатывающий портал
premo SP Line

Машина для изготов-
ления, наполнения
и запечатывания пакетов
premo TP Line

Фрезерная головка
обрабатывающего
центра
premo XP Line



·

 Оптимизированная по КПД удельная мощность
для повышения энергоэффективности и произво-
дительности



·

 Гибкие механические и электрические точки
сопряжения для высокой масштабируемости



·

 Индивидуальная оценка основного оборудования
возможна с помощью различных параметров

premo

— сервоактуаторы от WITTENSTEIN alpha

Типичные области применения и отраслевые

решения





· Delta-роботы (оси 1–3, ось качения)



· Обрабатывающий портал (ось Z, ось качания / поворота)



·  Фрезерные  станки

(оси поворота A–C, смена инструментов)



·  Упаковочная рукавная пленка

(вкл. ход зажима, запаивающий элемент, нож)



·  Упаковочная складная коробка

(вкл.  установка / складывание, клапан для заполнения)



· Термоформование пластмассы (ось инструмента)

premo ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

ПРОДУКТА

330

100 %

100 %

Экономия производственных расходов

амортизирует стоимость принадлежностей.

Расходы на

обслуживание

Два поставщика

Комплексная поставка WITTENSTEIN alpha

До 80 %

экономии производ-

ственных расходов

Производственные

расходы на

принадлежности

Наряду с редукторами, актуаторами и линейными
системами мы предлагаем нашим клиентам об-
ширное портфолио подходящих принадлежностей.
В Basic и Value Line используются, прежде всего,
обжимные и другие муфты. При этом обжимные

муфты используются преимущественно в систе-
мах с полыми валами, стандартные муфтами для
соединений валов.
С отличным подбором редуктора они отвечают
ожиданиям клиентов!

Комплектующие



— «умное» дополнение в области

эффективности и интеллектуальной оснащенности

Оптимизация Вашей производственной цепи

Используйте комбинацию из редуктора и принадлежно-
стей в едином пакете для упрощения Ваших внутренних
процессов.

Редуктор, принадлежности, консультация из
первых рук

Обжимные муфты

Предпочтительные серии обжимных муфт

На соответствующей странице выбранного редуктора Вы найдете соответству-
ющую обжимную муфту — если ее монтаж возможен. Другие обжимные муфты,
например, из нержавеющей стали, никелированные и т. д., а также все техниче-
ские данные и размеры можно найти на нашей домашней странице

www.wittenstein-alpha.com

Обжимные муфты представляют собой соединение с силовым замыканием
вал-втулка. Вместе с нашими редукторами с полым валом и редукторами с валом
под обжимную муфту для непосредственного монтажа на нагрузочных валах
конструкцию машины возможно реализовать на совсем небольшом пространстве.

Преимущества:

·

Простой монтаж и демонтаж

·

Устойчивое к коррозии исполнение или исполнение из нержавеющей стали

·

 Высочайшая надежность при передаче крутящих моментов аварийного
выключения

331

Пор

тфо

лио про

дукции

и компания

alpha Premium

alpha Advanced

alpha Value

alpha Basic

Муфты

Наши инновационные муфты, которые используются в различных отраслях приводной техники, при применениях
обеспечивают эффективность и безопасность процесса.

Наши муфты обладают следующими свойствами:



· Абсолютно беззазорная передача крутящих моментов



· Не требуют техобслуживания



· Длительный срок службы



· Компенсация смещений вала (аксиальных, угловых, латеральных)

Предпочтительные серии муфты

В технических размерных чертежах редуктора предусмотрен предварительный выбор муфты. Они определяются мак-
симальными крутящими моментами, передаваемыми редуктором. Для этого были приняты промышленные стандартные
условия для количества циклов (1 000/ч) и температуры окружающей среды.

Обратите внимание, что коэффициент использования муфты относится к передаваемому крутящему моменту редуктора,
а не к применяемому моменту. Для более детального расчета мы рекомендуем использовать наше программное обеспе-
чение cymex

®

 5.

Подробную информацию о наших муфтах можно найти по адресу

www.wittenstein-alpha.com



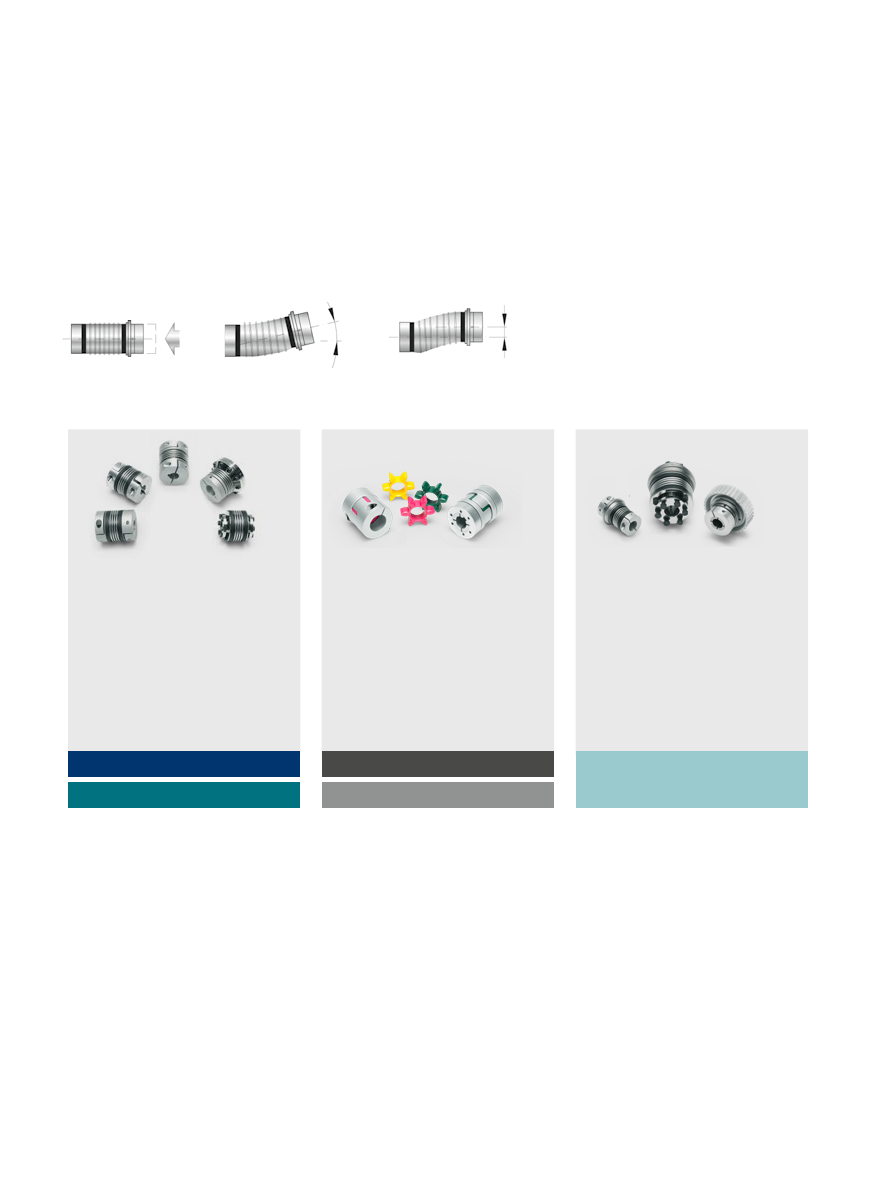

Металлическая раздвижная

муфта



·

 Высокая жесткость при кручении



·

Малые возвращающие силы



·

Высокая точность вращения



·

 Опционально в устойчивом к

коррозии исполнении (BC2, BC3, BCT)



·

 Большой диапазон температур:

от –30 °C до +300 °C



·

 Предпочтительные муфты для alpha

Advanced Line и alpha Premium Line

Эластомерная муфта



·

 Жесткость при кручении или демп-

фирование вибраций на выбор



·

 Компактная конструкция с

возможностью вставки



·

Очень простой монтаж



·

 Диапазон  температуры

от –30 °C до +120 °C



·

 Предпочтительные муфты для

alpha Basic Line и alpha Value Line

Предохранительная муфта



·

 Бесступенчатая  регулировка

крутящего момента



·

Простота монтажа



·

Высокая точность повторяемости



·

 Точная, предварительно настро-

енная защита от перегрузки

(отключение в течение 1–3 мс)

Подходит для всех серий

редукторов alpha

аксиальное

угловое
