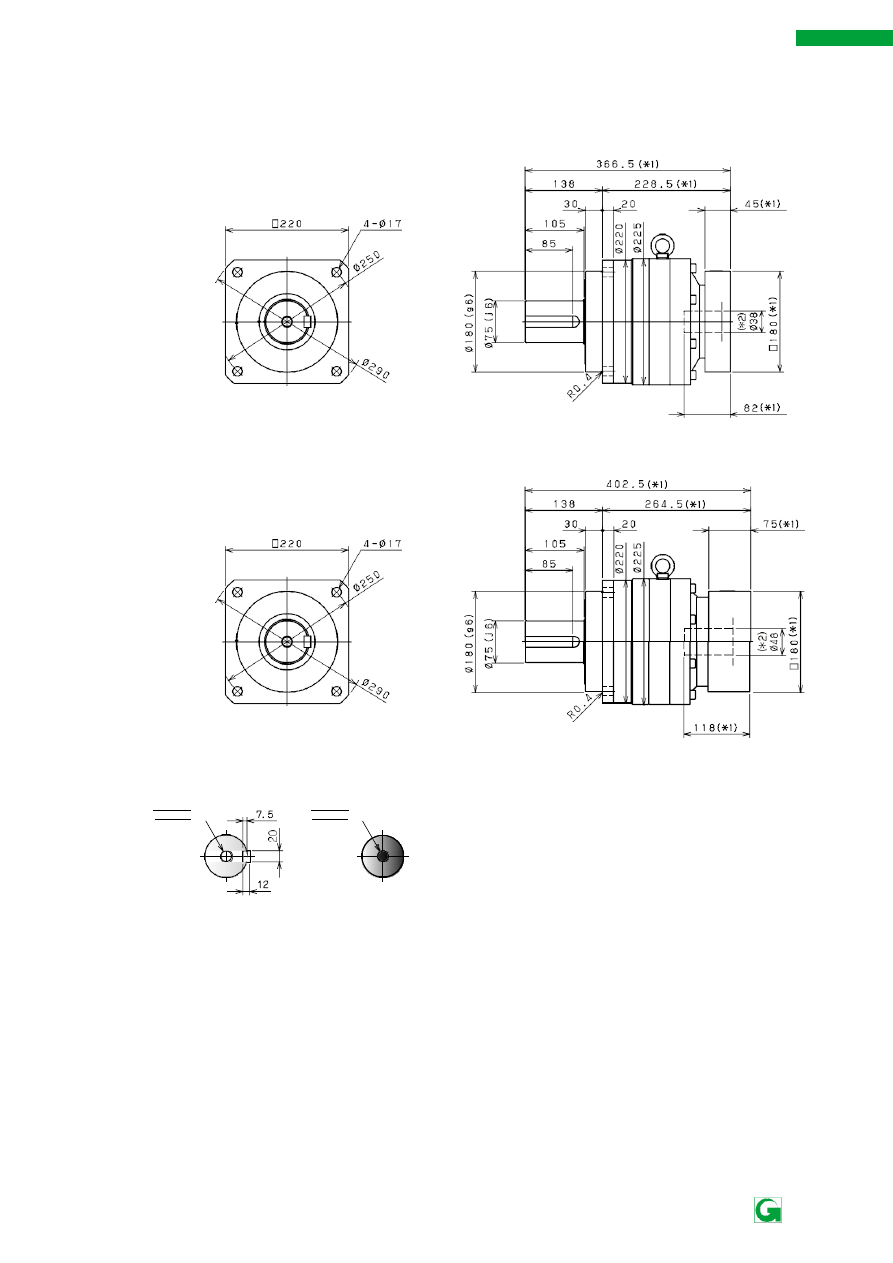

Характеристики одноступенчатого редуктора VRB 220

VRB 220 1-Stage Specifications

Типоразмер

Frame Size

220

Количество ступеней

Stage

ступенчатый

1-Stage

Передаточное отношение

Ratio

Ед.изм.

Unit

Примечание

Note

Номинальный крутящий момент на выходном валу

Nominal Output Torque

[

Нм]

980

1400

1600

1700

Максимальный крутящий момент ускорения

Maximum Acceleration Torque

[

Нм]

2000

2900

2600

2200

Момент аварийного останова

Emergency Stop Torque

[

Нм]

4000

5000

4000

Номинальная скорость входного вала

Nominal Input Speed

[1/мин]

[rpm]

1200

1500

1700

2000

Максимальная скорость входного вала

Maximum Input Speed

[1/мин]

[rpm]

3000

Момент холостого хода

No Load Running Torque

[

Нм]

2.92

Максимальная радиальная нагрузка

Maximum Radial Load

[

Н]

15000

Максимальная осевая нагрузка

Maximum Axial Load

[

Н]

14000

Момент инерции(≤ Ø 48)

Moment of

Inertia (≤ Ø 48)

[кгсм2/kgcm2]

110

Момент инерции(≤ Ø 65)

Moment of Inertia (≤ Ø 65)

[кгсм2/kgcm2]

160

КПД

Efficiency

[%]

*11

Торсионная жесткость

Torsional Rigidity

[Нм/угл.мин/N

m/arcmin]

*12

400

юфт

на выходном валу

Maximum Torsional Backlash

[угл.мин./arcm

in]

≤ 3

Уровень шума

Noise

EVEL

дБ [A]

*13

≤ 61

Класс защиты

Protection Class

*14

IP54 (IP65)

Температура окружающего воздуха

Ambient Temperature

[°C]

0-40

Допустимая температура корпуса

Permitted Housing Temperature

[°C]

(при других температурах свяжитесь с нами)

Вес

Weight

[кг/kg]

*15

*1)

При номинальной скорости входного вала срок службы составляет 20 000 часов.

* 2) Максимальный крутящий момент при запуске или останове

* 3) Допустимы 10 000 циклов. Из расчета 10% максимальной радиальной нагрузки. Обратите внимание на коэффициент использования f

на стр. 140.

* 4) Максимально допустимый крутящий момент для стрессовых нагрузок (Допускается 1000 раз в течение срока службы)

* 5) Средняя скорость входного вала.

* 6) Максимальная переменная скорость входного вала. Следует придерживаться допустимой рабочей температуры

* 7) Крутящий момент без нагрузки на входной вал при его номинальной скорости.

* 8) Максимальная радиальная нагрузка, которую может выдержать редуктор.

* 9) Максимальная осевая нагрузка, которую может выдержать редуктор.

* 10) Момент - это максимальная нагрузка на поверхность фланца выходного вала.

* 11)

КПД при номинальном моменте на выходе

* 12) За исключением мертвого хода

* 13) Для получения информации об условиях испытаний и окружающей среды необходимо связаться с компанией

ПРИВОДНАЯ МЕХНИКА, официальным

дистрибьютором NIDEC

* 14) Степень IP65 (во влажных условиях) доступна дополнительно. Для получения подробной информации необходимо связаться с компанией ПРИВОДНА

МЕХНИКА, официальным дистрибьютором NIDEC .

* 15) Вес может незначительно отличаться в зависимости от модели

*1) At nominal input speed, service life is 20,000 hours

*2) The maximum torque when starting or stopping operation

*3) Permitted 10,000 cycles. Based on 10% of maximum radial load and based on straight shaft.

Please note the operation factor f

on page 140

*4) The maximum torque allowed under a stress situation (Permitted 1,000 times during service life)

*5) The average input speed

*6) The maximum intermittent input speed. Follow permissible operating temperature

*7) Torque at no load applied to the input shaft at nominal input speed

*8) The maximum radial load that the gearbox can accept

*9) The maximum axial load that the gearbox can accept

*10) The moment is the maximum load at output flange surface

*11) The efficiency at the nominal output torque rating

*12) This does not include lost motion

*13) Contact NIDEC for the testing conditions and environment

*14) IP65 (wash-down) is available as an option. Contact NIDEC for more details

*15) The weight may vary slightly between models

Contact us for additional information or refer to our online gearhead selection tool.
Selection tool: www.nidec-shimpo.co.jp/selection/eng

Для получения дополнительной информации свяжитесь с нами или см. раздел, посвященный выбору редуктора

на сайте.

Ссылка на раздел

: www.nidec-shimpo.co.jp/selection/eng

PLANET

EAR

VRB

www..de

Все предыдущие каталоги недействительны. Подлежит внесению конструктивных изменений

All

PREVIOUS

catalogues are no longer

VALID

Subject to design modifications.

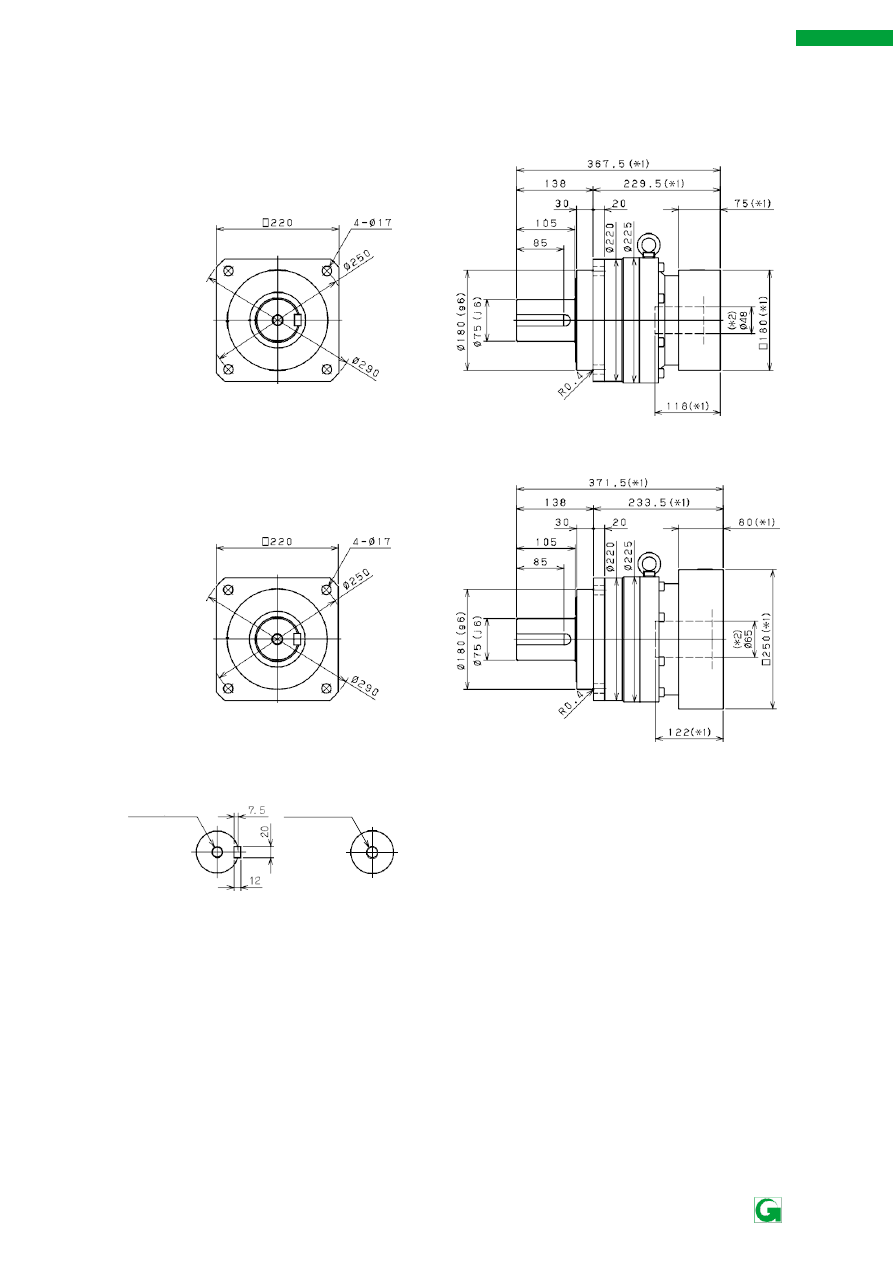

Характеристики двухступенчатого редуктора VRB 220

VRB 220 2-Stage Specifications

Типоразмер

Frame Size

220

Количество ступеней

Stage

ступенчатый

2-Stage

Передаточное отношение

Ratio

Ед.изм.

Unit

Примечание

Note

Номинальный крутящий момент на выходном валу

Nominal Output Torque

[

Нм]

1100

1400

1500

1800

2000

1300

2000

Максимальный крутящий момент ускорения

Maximum Acceleration Torque

[

Нм]

2000

2900

2000

2900

Момент аварийного останова

Emergency Stop Torque

[

Нм]

4000

5000

4000

5000

Номинальная скорость входного вала

Nominal Input Speed

[1/мин]

[rpm]

2200

Максимальная скорость входного вала

Maximum Input Speed

[1/мин]

[rpm]

4500

Момент холостого хода

No Load Running Torque

[

Нм]

1.14

Максимальная радиальная нагрузка

Maximum Radial Load

[

Н]

15000

Максимальная осевая нагрузка

Maximum Axial Load

[

Н]

14000

Момент инерции(≤ Ø 28)

Moment of Inertia (

≤

Ø 28)

[кгсм2/kgcm2]

Момент инерции(≤ Ø 38)

Moment of Inertia (

≤ Ø 38)

[кгсм2/kgcm2]

Момент инерции(≤ Ø 48)

Moment of Inertia (

≤ Ø 48)

[кгсм2/kgcm2]

КПД

Efficiency

[%]

*11

Торсионная жесткость

Torsional Rigidity

[Нм/угл.мин/

Nm/arcmin]

*12

400

Люфт

на выходном валу

Maximum Torsional Backlash

[угл.мин./

arcmin]

≤ 3

Уровень шума

Noise L

EVEL

дБ [A]

*13

≤ 61

Класс защиты

Protection Class

*14

IP54 (IP65)

Температура окружающего воздуха

Ambient Temperature

[°C]

0-40

Допустимая температура корпуса

Permitted Housing Temperature

[°C]

(при других температурах свяжитесь с нами)

Вес

Weight

[кг/kg]

*15

Типоразмер

Frame Size

220

Количество ступеней

Stage

ступенчатый

2-Stage

Передаточное отношение

Ratio

Ед.изм.

Unit

Примечание

Note

100

Номинальный крутящий момент на выходном валу

Nominal Output Torque

[

Нм]

1300

2000

1300

Максимальный крутящий момент ускорения

Maximum Acceleration Torque

[

Нм]

1800

2900

2500

1800

1600

Момент аварийного останова

Emergency Stop Torque

[

Нм]

4000

5000

4000

Номинальная скорость входного вала

Nominal Input Speed

[1/мин]

[rpm]

2200

2500

3000

Максимальная скорость входного вала

Maximum Input Speed

[1/мин]

[rpm]

4500

Момент холостого хода

No Load Running Torque

[

Нм]

1.14

Максимальная радиальная нагрузка

Maximum Radial Load

[

Н]

15000

Максимальная осевая нагрузка

Maximum Axial Load

[

Н]

14000

Момент инерции(≤ Ø 28)

Moment of Inertia (

≤ Ø 28)

[кгсм2/kgcm2]

4.7

4.6

Момент инерции(≤ Ø 38)

Moment of Inertia (

≤ Ø 38)

[кгсм2/kgcm2]

Момент инерции(≤ Ø 48)

Moment of Inertia (

≤ Ø 48)

[кгсм2/kgcm2]

КПД

Efficiency

[%]

*11

Торсионная жесткость

Torsional Rigidity

[Нм/угл.мин/

Nm/arcmin]

*12

400

Люфт

на выходном валу

Maximum

Torsional Backlash

[угл.мин./

arcmin]

≤ 3

Уровень шума

Noise L

EVEL

дБ [A]

*13

≤ 61

Класс защиты

Protection Class

*14

IP54 (IP65)

Температура окружающего воздуха

Ambient Temperature

[°C]

0-40

Допустимая температура корпуса

Permitted Housing Temperature

[°C]

(при других температурах свяжитесь с нами)

Вес

Weight

[кг/kg]

*15

PLANET

EAR

VRB

www..de

Все предыдущие каталоги недействительны. Подлежит внесению конструктивных изменений

All

PREVIOUS

catalogues are no longer

VALID

Subject to design modifications.

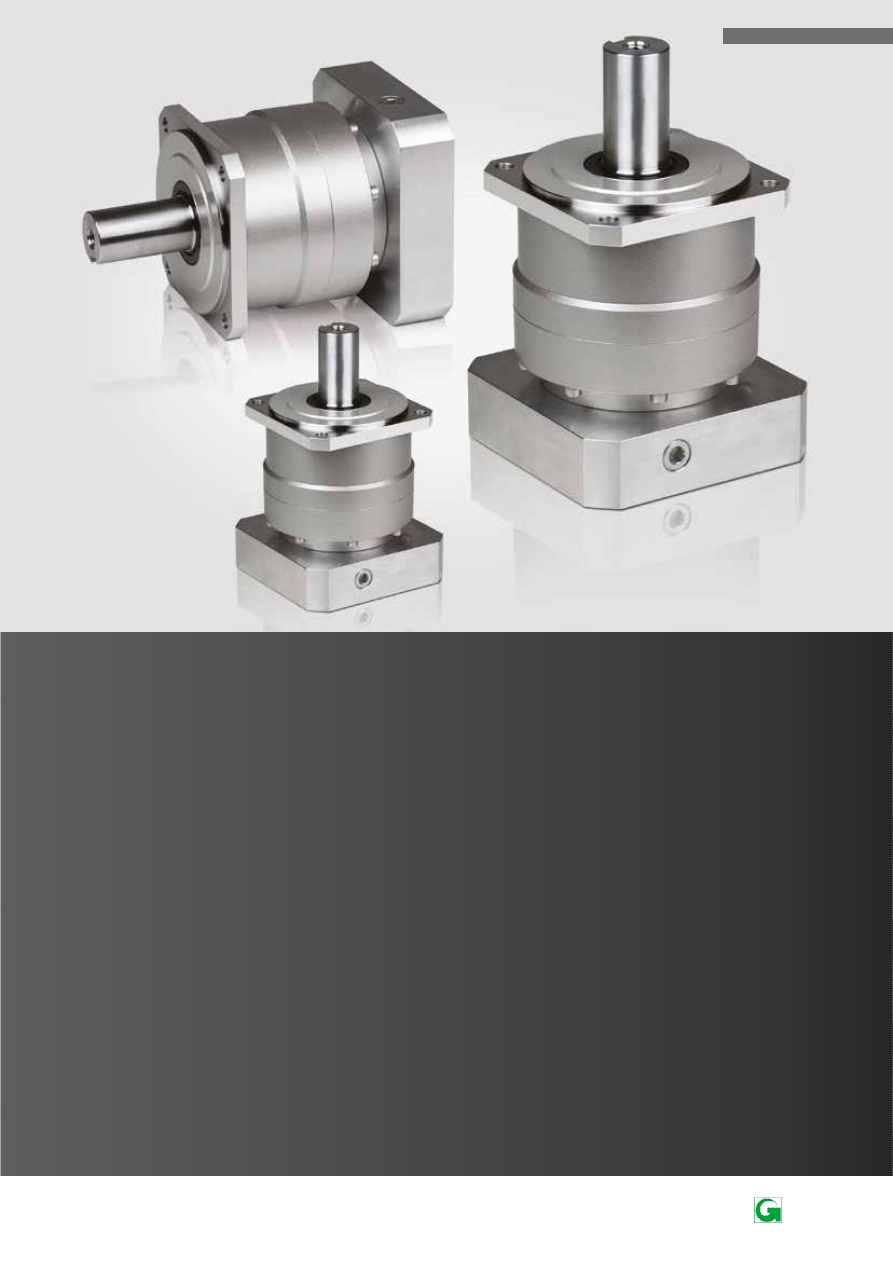

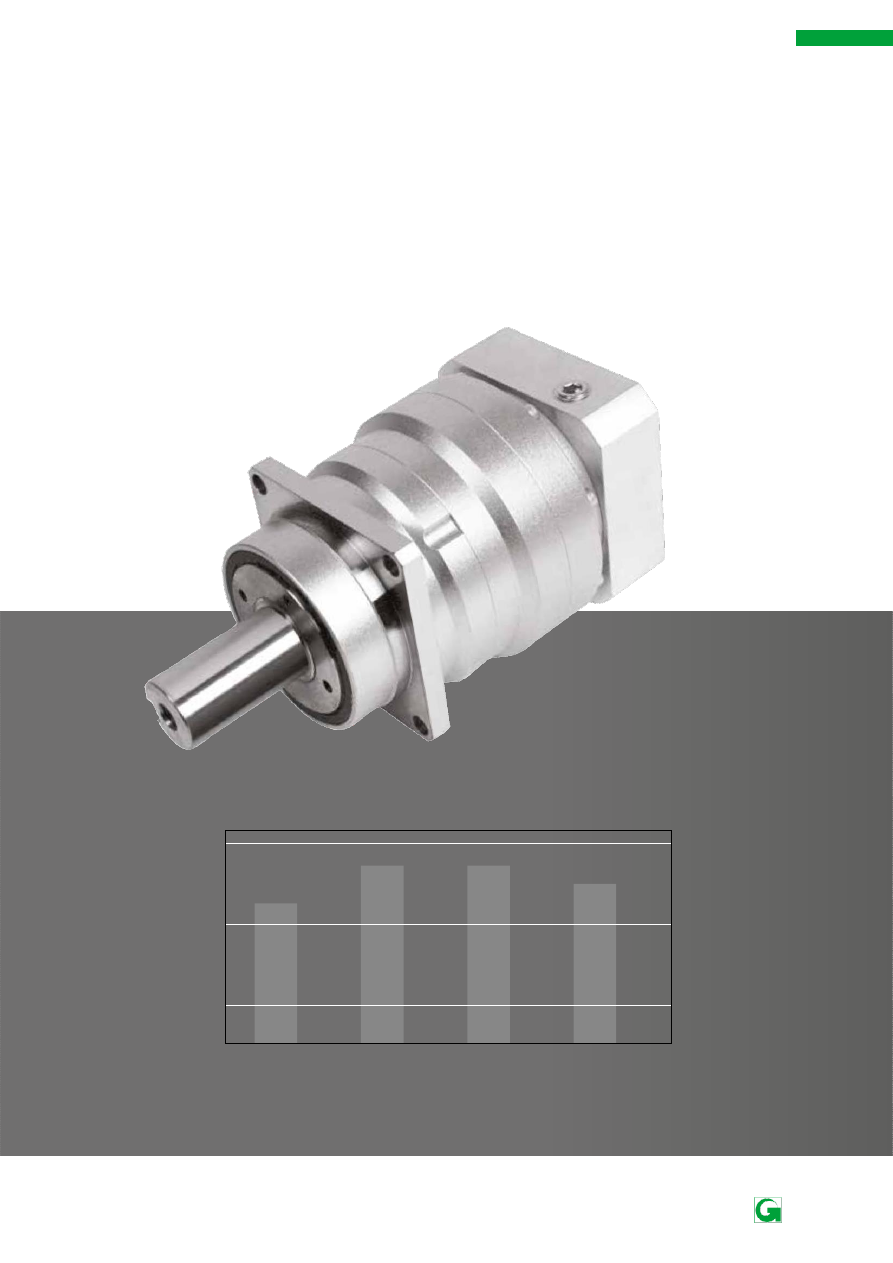

Серия VRS

VRS Series

Редукторы серии VRS - идеальное решение там,

где  есть  требования  к  точности  позиционирования,  а
также необходима работа на высоких скоростях, возможно,
при  непрерывном  режиме  работы,  при  котором  критичным
аспектом являются тепловые ограничения. Два конических
роликовых  подшипника  обеспечивают  при  этом  плавную  и
тихую  работу,  с  возможностью  воспринимать  высокие
осевые и радиальные нагрузки на выходном валу.

В качестве опции возможна поставка редукторов с

уменьшенным до 2 угловых минут люфтом, что часто
востребовано

станкостроении

робототехнике.

Максимальный  крутящий  момент  ускорения  до  3700  Нм
делает  возможным  совместную  работу  редукторов  серии
VRS  с  серводвигателями  больших  типоразмеров.  Наши
заказчики  часто  применяют  эту  серию  там,  где  многие

аналоги не способны справиться.

ompact and precise, the VRS is the ideal solution

for demanding positioning accuracy and speed

requirements. This product is a proven performer in

higher speed, continuous duty applications where

heat reduction is critical. Equipped with two rows of

robust tapered roller bearings, the VRS runs smoothly
and quietly even with the most challenging dynamic

and static forces.

The VRS is available with reduced backlash, less than

2 arc-min, to handle dynamic machine tool and robot-

i c

applications with ease. With maxi-

mum acceleration torques up

to 3700Nm, this prod-

uct is an excellent

partner to higher

capacity servomo-
tor models.

Our

customers specify

this product when
the industry stan-

dard is simply not

good enough.

Оптимально

Optimal

Исключительно

Exceptional

Подходяще

Suitable

Относительная

Грузоподъемность

Цикл нагрузки

Точность

стоимость Load Capacity Duty Cycle Positional Accuracy
Relative Cost

www..de

Все предыдущие каталоги недействительны. Подлежит внесению конструктивных изменений

All

PREVIOUS

catalogues are no longer

VALID

Subject to design modifications.

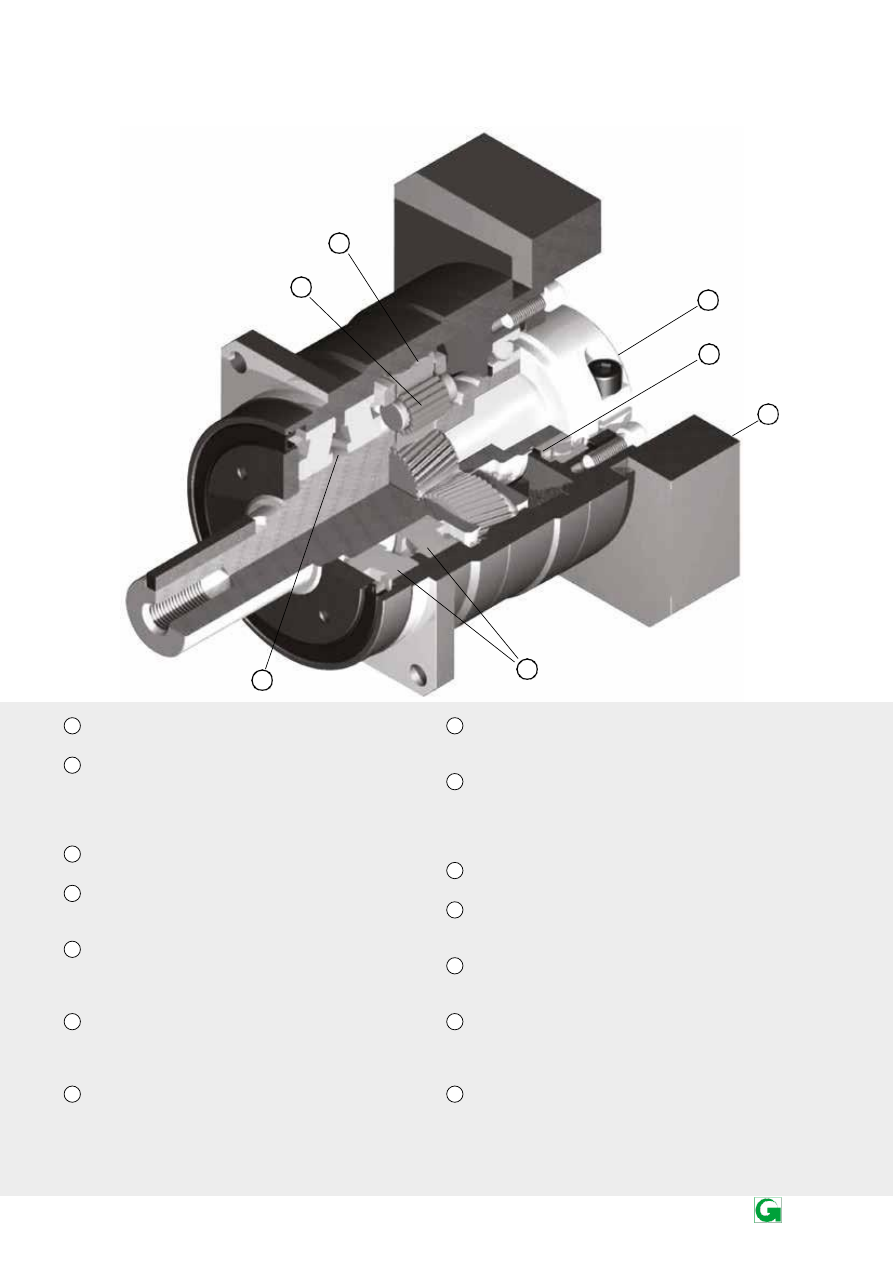

Особенности серии VRS

VRS Series Features

Площадь зубчатого зацепления, находящегося в контакте в

каждый момент времени больше на 40%, чем у ближайших

аналогов. Косозубые зубчатые колеса, цементация и

последующая мех. обработка, - все это обеспечивает более
высокую точность и плавность работы.

Особая схема установки подшипников внутри редуктора - по

обе стороны от планетарного ряда, а также водило,

выполненное заодно с выходным валом, обеспечивают более

жесткое взаимное положение шестерен при работе, что

позволяет передавать большие крутящие моменты с
большим запасом прочности.

Игольчатые подшипники в сателлитах, без колец и

сеператора, позволяют иметь на 43% большую по сравнению

с аналогами площадь контакта тел качения с

сателлитом/осью, чем обеспечивается более высокий

передаваемый крутящий момент и большая торсионная
жесткость.

Уникальная конструкция лабиринтного уплотнения

входного вала ,вращающегося с наиболее высокой

скоростью, дает по сравнению с манжетами больше КПД и

меньше тепловых потерь. Имеются исполнения пригодные
для мытья, класса IP65.

Оптимизированная система крепления с активным

центрированием по посадочному диаметру

двигателя гарантирует его центровку.

лектродвигатель можно установить с любой

ориентацией

Благодаря глобальному присутствию в мире, имеются

стандартные решения по присоединению валов любых

двигателей, что означает снижение момента инерции и
идеальную балансировку входного узла.

Зубья эпицикла фрезеруются непосредственно в корпусе,

эпицикл не вваривается и не запрессовывается в корпус

редуктора, чем обеспечивается более точная соосность
конструкции и равномерность скорости при вращении.

1 Carburized, case hardened helical gears with propri-

etary secondary finishing process for higher accuracy
and smooth, quiet operation

2 One piece output shaft and planet carrier with two

robust tapered bearings straddling the planet gears.
Higher radial/axial load capacity, stiffness, torque
density and safety factor, with guaranteed alignment of
gearing

3 Uncaged needle roller bearings provide excellent

torque density and torsional rigidity

4 Unique labyrinth input seal design greatly reduces heat

and increases system efficiency. IP65 protection is
available for wash down applications

5 Optimized mounting system with active centering on

motor pilot diameter guarantees alignment of motor.
Motor can be installed in any orientation

6 True concentric motor shaft clamping connection,

optimized for your specific motor. Reduced inertia for
dynamic performance and balanced for high speed
operation

7 Ring gear machined directly into the housing, not

welded or pressed in. Provides greater concentricity
and elimination of speed fluctuation

www..de

Все предыдущие каталоги недействительны. Подлежит внесению конструктивных изменений

All

PREVIOUS

catalogues are no longer

VALID

Subject to design modifications.

PLANET

EAR

Система обозначения моделей серии VRS

VRS Series Model Code

Серия VRS

*1)

Код монтажа зависит от электродвигателя. Наиболее просто его определить, воспользовавшись онлайн конфигуратором на нашем сайте.

Motor mounting code varies depending on the motor. Use the selection tool link below to configure the code.

Раздел, посвященный выбору редуктора

Selection Tool

Для получения дополнительной информации свяжитесь с нами или

см

раздел

посвященный

выбору

редуктора

или

см

конфигуратор

Contact us for additional information or refer to our online gearhead selection tool.

Ссылка

на

конфигуратор: www.nidec-shimpo.co.jp/selection/eng

Selection tool: www.nidec-shimpo.co.jp/selection/eng

Код

монтажа

электродвигателей

(*1)

Motor mounting code (*1)

Люфт

Backlash:

угл

мин

Тип монтажа на выход. валу:

K: Шпоночный вал S: Гладкий вал

Output mounting style:

K: Keyed shaft

S: Smooth shaft

Передат. отношение:

1-ступенчатый:

1-Stage:

3, 4, 5, 6, 7, 8, 9, 10

Ratio:

ступенчатый

2-Stage:

15, 16, 20, 25, 28, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100

Поколение сборки

Design version

Типоразмер:

Frame size:

060, 075, 100, 140, 180, 210,

240

Серия

Series

−

19HB16

−

VRS

−

100

PLANET

EAR

VRS

www..de

Все предыдущие каталоги недействительны. Подлежит внесению конструктивных изменений

All

PREVIOUS

catalogues are no longer

VALID

Subject to design modifications.

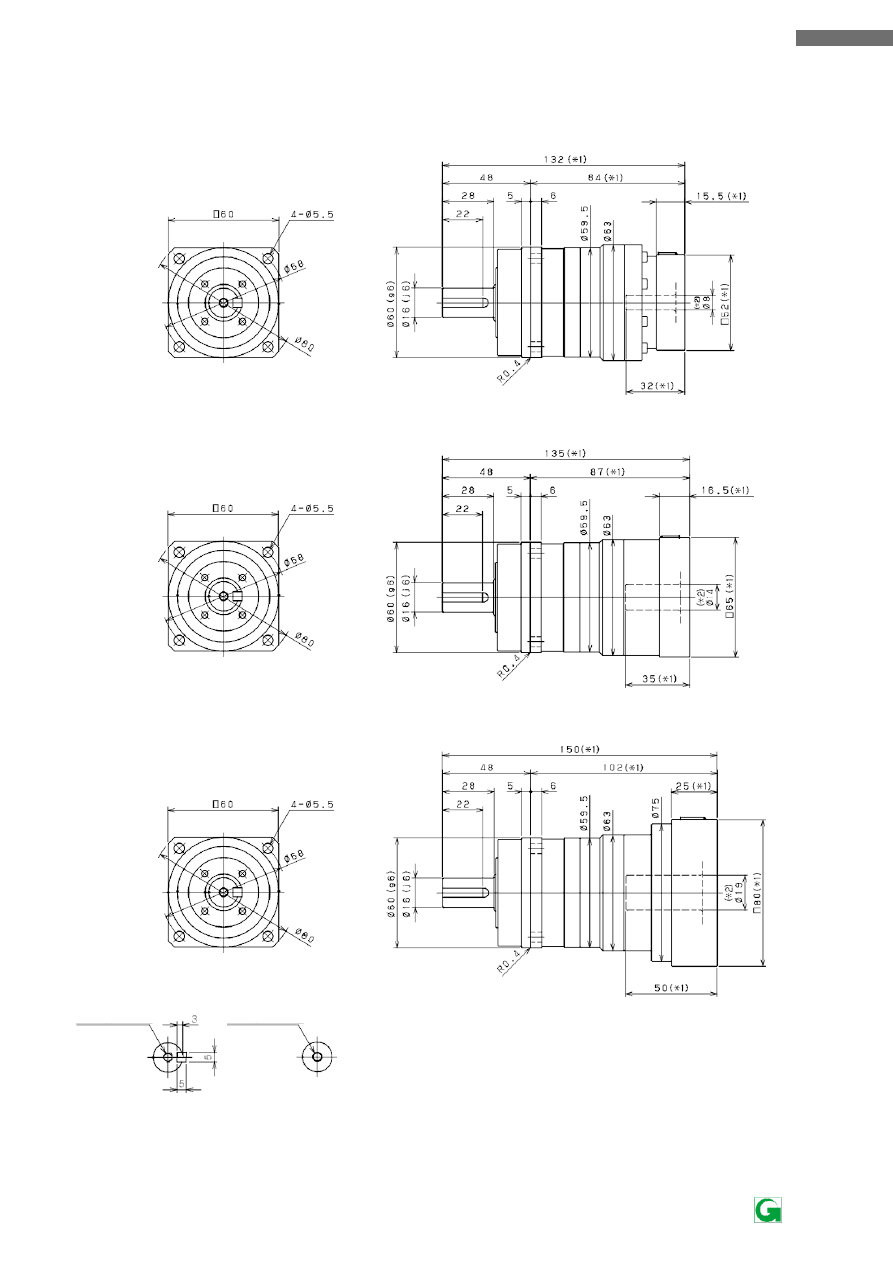

Характеристики одноступенчатого редуктора VRS 060

VRS 060 1-Stage Specifications

Типоразмер

Frame Size

060

Количество ступеней

Stage

ступенчатый

1-Stage

Передаточное отношение

Ratio

Ед.изм.

Unit

Примечание

Note

Номинальный крутящий момент на выходном валу

Nominal Output Torque

[

Нм]

Максимальный крутящий момент ускорения

Maximum Acceleration Torque

[

Нм]

Максимальный крутящий момент

Maximum torque

[

Нм]

Момент аварийного останова

Emergency Stop Torque

[

Нм]

100

Номинальная скорость входного вала

Nominal Input Speed

[1/мин]

[rpm]

3300

4000

Максимальная скорость входного вала

Maximum Input Speed

[1/мин]

[rpm]

7500

Момент холостого хода

No Load Running Torque

[

Нм]

0.15

Максимальная радиальная нагрузка

Maximum Radial Load

[

Н]

3000

Максимальная осевая нагрузка

Maximum Axial Load

[

Н]

2700

Момент инерции(≤ Ø 8)

Moment of Inertia (≤ Ø 8)

[кгсм2/kgcm2]

0.15

0.10

0.080

0.070 0.064 0.060 0.058 0.056

Момент инерции(≤ Ø 14)

Moment of Inertia (

≤ Ø 14)

[кгсм2/kgcm2]

0.26

0.21

0.19

0.18

0.17

Момент инерции(≤ Ø 19)

Moment of Inertia (

≤ Ø 19)

[кгсм2/kgcm2]

0.54

0.49

0.47

0.46

0.45

0.44

КПД

Efficiency

[%]

*11

Торсионная жесткость

Torsional Rigidity

[Нм/угл.мин/

Nm/arcmin]

*12

3,5

Люфт

на выходном валу

Maximum

Torsional Backlash

[угл.мин/

arcmin]

≤ 3

Уровень шума

Noise L

EVEL

дБ [A]

*13

≤ 66

Класс защиты

Protection Class

*14

IP54 (IP65)

Температура окружающего воздуха

Ambient Temperature

[°C]

0-40

Допустимая температура корпуса

Permitted Housing Temperature

[°C]

(при других температурах свяжитесь с нами)

Вес

Weight

[кг/kg]

*15

1.6

*1)

При номинальной скорости входного вала срок службы составляет 20 000 часов.

* 2) Максимальный крутящий момент при запуске или останове
* 3) Допустимы 10 000 циклов. Из расчета 10% максимальной радиальной нагрузки, для прямого вала.

Обратите внимание на коэффициент использования f0 на стр. 140.

* 4) Максимально допустимый крутящий момент для стрессовых нагрузок (Допускается 1000 раз в течение срока службы)
* 5) Средняя скорость входного вала.
* 6)

Максимальная переменная скорость входного вала. Следует придерживаться допустимой рабочей температуры

* 7) Крутящий момент без нагрузки на входной вал при его номинальной скорости.
* 8) Максимальная радиальная нагрузка, которую может выдержать редуктор.
*

9) Максимальная осевая нагрузка, которую может выдержать редуктор.

* 10) Момент - это максимальная нагрузка на поверхность фланца выходного вала.
* 11)

КПД при номинальном моменте на выходе

* 12) За исключением мертвого хода
* 13) Для получения информации об условиях испытаний и окружающей среды необходимо связаться с компанией

ПРИВОДНАЯ МЕХНИКА, официальным

дистрибьютором NIDEC

МЕХНИКА, официальным дистрибьютором NIDEC .

* 15) Вес может незначительно отличаться в зависимости от модели

*1) At nominal input speed, service life is 20,000 hours

*2) The maximum torque when starting or stopping operation

*3) Permitted 10,000 cycles. Based on 10% of maximum radial load and based on straight shaft.

Please note the operation factor f

on page 140

*4) The maximum torque allowed under a stress situation (Permitted 1,000 times during service life)

*5) The average input speed

*6) The maximum intermittent input speed. Follow permissible operating temperature

*7) Torque at no load applied to the input shaft at nominal input speed

*8) The maximum radial load that the gearbox can accept

*9) The maximum axial load that the gearbox can accept

*10) The moment is the maximum load at output flange surface

*11) The efficiency at the nominal output torque rating

*12) This does not include lost motion

*13) Contact NIDEC for the testing conditions and environment

*14) IP65 (wash-down) is available as an option. Contact NIDEC for more details

*15) The weight may vary slightly between models

Для получения дополнительной информации свяжитесь с нами или см. раздел, посвященный выбору редуктора

или см. конфигуратор.

Ссылка на конфигуратор: www.nidec-shimpo.co.jp/selection/eng

Contact us for additional information or refer to our online gearhead selection tool.
Selection tool: www.nidec-shimpo.co.jp/selection/eng

PLANET

EAR

VRS

www..de

Все предыдущие каталоги недействительны. Подлежит внесению конструктивных изменений

All

PREVIOUS

catalogues are no longer

VALID

Subject to design modifications.

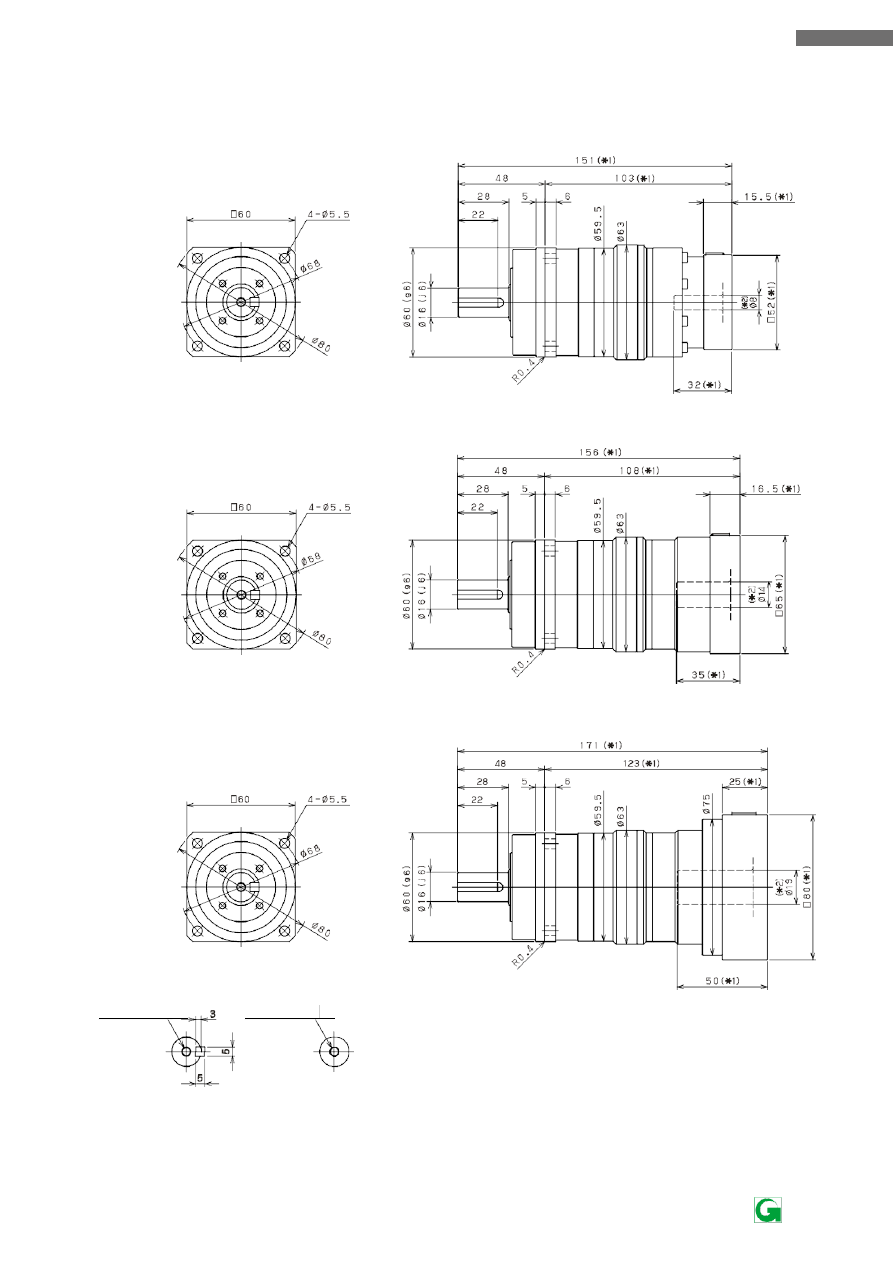

Характеристики двухступенчатого редуктора VRS 060

VRS 060 2-Stage Specifications

Типоразмер

Frame Size

060

Количество ступеней

Stage

ступенчатый

2-Stage

Передаточное отношение

Ratio

Ед.изм.

Unit

Примечание

Note

Номинальный крутящий момент на выходном валу

Nominal Output Torque

[

Нм]

Максимальный крутящий момент ускорения

Maximum Acceleration Torque

[

Нм]

Максимальный крутящий момент

Maximum torque

[

Нм]

Момент аварийного останова

Emergency Stop Torque

[

Нм]

100

Номинальная скорость входного вала

Nominal Input Speed

[1/мин]

[rpm]

4000

Максимальная скорость входного вала

Maximum Input Speed

[1/мин]

[rpm]

8500

Момент холостого хода

No Load Running Torque

[

Нм]

0.04

Максимальная радиальная нагрузка

Maximum Radial Load

[

Н]

3000

Максимальная осевая нагрузка

Maximum Axial Load

[

Н]

2700

Момент инерции(≤ Ø 8)

Moment of Inertia (≤ Ø 8)

[кгсм2/kgcm2]

0.064

0.070

0.062

0.068

0.052

0.061

0.051

Момент инерции(≤ Ø 14)

Moment of Inertia (≤ Ø 14)

[кгсм2/kgcm2]

0.18

0.17

0.18

0.16

0.17

0.16

Момент инерции(≤ Ø 19)

Moment of Inertia (≤ Ø 19)

[кгсм2/kgcm2]

0.45

0.46

0.45

0.46

0.44

0.45

0.44

КПД

Efficiency

[%]

*11

Торсионная жесткость

Torsional Rigidity

[Нм/угл.мин/N

m/arcmin]

*12

3,5

юфт

на выходном валу

Maximum Torsional Backlash

[угл.мин

/arcmin]

≤ 3

Уровень шума

Noise

EVEL

дБ [A]

*13

≤ 66

Класс защиты

Protection Class

*14

IP54 (IP65)

Температура окружающего воздуха

Ambient Temperature

[°C]

0-40

Допустимая температура корпуса

Permitted Housing Temperature

[°C]

(при других температурах свяжитесь с нами)

Вес

Weight

[кг/kg]

*15

1.8

Типоразмер

Frame Size

060

Количество ступеней

Stage

ступенчатый

2-Stage

Передаточное отношение

Ratio

Ед.изм.

Unit

Примечание

Note

100

Номинальный крутящий момент на выходном валу

Nominal

Output Torque

[

Нм]

Максимальный крутящий момент ускорения

Maximum Acceleration Torque

[

Нм]

Максимальный крутящий момент

Maximum torque

[

Нм]

Момент аварийного останова

Emergency Stop Torque

[

Нм]

100

Номинальная скорость входного вала

Nominal Input Speed

[1/мин]

[rpm]

4000

4800

5500

Максимальная скорость входного вала

Maximum Input Speed

[1/мин]

[rpm]

8500

Момент холостого хода

No Load Running Torque

[

Нм]

0.04

Максимальная радиальная нагрузка

Maximum Radial Load

[

Н]

3000

Максимальная осевая нагрузка

Maximum Axial Load

[

Н]

2700

Момент инерции(≤ Ø 8)

Moment of Inertia (≤ Ø 8)

[кгсм2/kgcm2]

0.061

0.051

Момент инерции(≤ Ø 14)

Moment of Inertia (≤ Ø 14)

[кгсм2/kgcm2]

0.17

0.16

Момент инерции(≤ Ø 19)

Moment of Inertia (≤ Ø 19)

[кгсм2/kgcm2]

0.45

0.44

КПД

Efficiency

[%]

*11

Торсионная жесткость

Torsional Rigidity

[Нм/угл.мин/N

m/arcmin]

*12

3,5

юфт

на выходном валу

Maximum Torsional Backlash

[угл.мин/

arcmin]

≤ 3

Уровень шума

Noise

EVEL

дБ [A]

*13

≤ 66

Класс защиты

Protection Class

*14

IP54 (IP65)

Температура окружающего воздуха

Ambient Temperature

[°C]

0-40

Допустимая температура корпуса

Permitted Housing Temperature

[°C]

(при других температурах свяжитесь с нами)

Вес

Weight

[кг/kg]

*15

1.8

PLANET

EAR

VRS

www..de

Все предыдущие каталоги недействительны. Подлежит внесению конструктивных изменений

All

PREVIOUS

catalogues are no longer

VALID

Subject to design modifications.

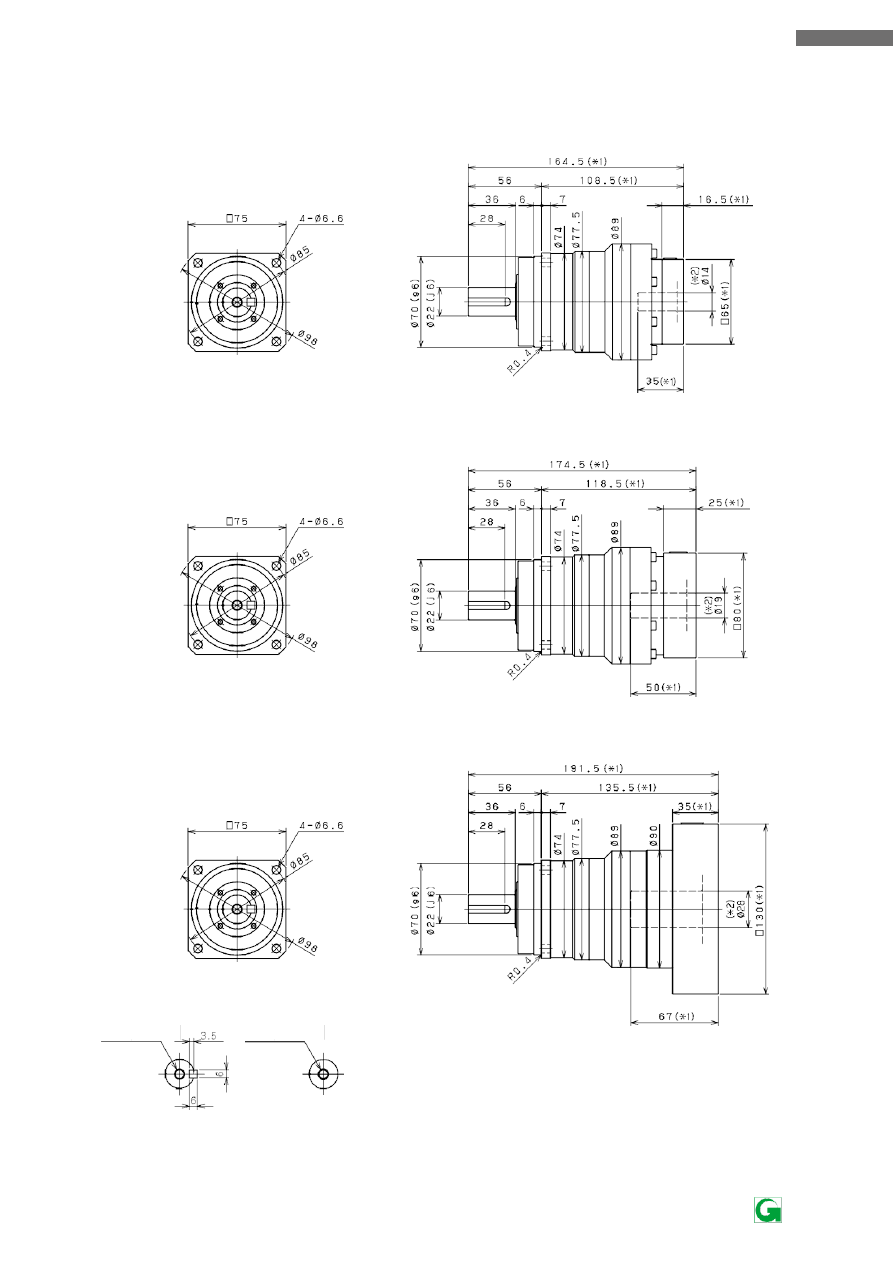

Характеристики одноступенчатого редуктора VRS 075

VRS 075 1-Stage Specifications

Типоразмер

Frame Size

075

Количество ступеней

Stage

ступенчатый

1-Stage

Передаточное отношение

Ratio

Ед.изм.

Unit

Примечание

Note

Номинальный крутящий момент на выходном валу

Nominal Output Torque

[

Нм]

Максимальный крутящий момент ускорения

Maximum Acceleration Torque

[

Нм]

108

165

112

Максимальный крутящий момент

Maximum torque

[

Нм]

135

200

195

190

145

Момент аварийного останова

Emergency Stop Torque

[

Нм]

200

250

200

Номинальная скорость входного вала

Nominal Input Speed

[1/мин]

[rpm]

2900

3100

Максимальная скорость входного вала

Maximum Input Speed

[1/мин]

[rpm]

7500

Момент холостого хода

No Load Running Torque

[

Нм]

0.35

Максимальная радиальная нагрузка

Maximum Radial Load

[

Н]

4300

Максимальная осевая нагрузка

Maximum Axial Load

[

Н]

3900

Момент инерции(≤ Ø 14)

Moment of Inertia (

≤ Ø 14)

[кгсм2/kgcm2]

0.68

0.48

0.39

0.34

0.32

0.31

0.30

0.29

Момент инерции(≤ Ø 19)

Moment of Inertia (

≤ Ø 19)

[кгсм2/kgcm2]

1.1

0.87

0.79

0.74

0.72

0.71

0.70

0.69

Момент инерции(≤ Ø 28)

Moment of Inertia (

≤ Ø 28)

[кгсм2/kgcm2]

2.9

2.6

2.5

2.4

КПД

Efficiency

[%]

*11

Торсионная жесткость

Torsional Rigidity

[Нм/угл.мин/

Nm/arcmin]

*12

Люфт

на выходном валу

Maximum

Torsional Backlash

[угл.мин/

arcmin]

≤ 3

Уровень шума

Noise L

EVEL

дБ [A]

*13

≤ 67

Класс защиты

Protection Class

*14

IP54 (IP65)

Температура окружающего воздуха

Ambient Temperature

[°C]

0-40

Допустимая температура корпуса

Permitted Housing Temperature

[°C]

(при других температурах свяжитесь с нами)

Вес

Weight

[кг/kg]

*15

3.4

*1)

При номинальной скорости входного вала срок службы составляет 20 000 часов.

* 2) Максимальный крутящий момент при запуске или останове
* 3) Допустимы 10 000 циклов. Из расчета 10% максимальной радиальной нагрузки. Обратите внимание на коэффициент использования f0 на стр. 140.
* 4) Максимально допустимый крутящий момент для стрессовых нагрузок (Допускается 1000 раз в течение срока службы)
* 5) Средняя скорость входного вала.
* 6) Максимальная переменная скорость входного вала. Следует придерживаться допустимой рабочей температуры
* 7) Крутящий момент без нагрузки на входной вал при его номинальной скорости.
* 8) Максимальная радиальная нагрузка, которую может выдержать редуктор.
* 9) Максимальная осевая нагрузка, которую может выдержать редуктор.
* 10) Момент - это максимальная нагрузка на поверхность фланца выходного вала.
* 11)

КПД при номинальном моменте на выходе

ПРИВОДНАЯ МЕХНИКА, официальным

дистрибьютором NIDEC

МЕХНИКА, официальным дистрибьютором NIDEC .

* 15) Вес может незначительно отличаться в зависимости от модели

*1) At nominal input speed, service life is 20,000 hours

*2) The maximum torque when starting or stopping operation

*3) Permitted 10,000 cycles. Based on 10% of maximum radial load and based on straight shaft.

Please note the operation factor f

on page 140

*4) The maximum torque allowed under a stress situation (Permitted 1,000 times during service life)

*5) The average input speed

*6) The maximum intermittent input speed. Follow permissible operating temperature

*7) Torque at no load applied to the input shaft at nominal input speed

*8) The maximum radial load that the gearbox can accept

*9) The maximum axial load that the gearbox can accept

*10) The moment is the maximum load at output flange surface

*11) The efficiency at the nominal output torque rating

*12) This does not include lost motion

*13) Contact NIDEC for the testing conditions and environment

*14) IP65 (wash-down) is available as an option. Contact NIDEC for more details

*15) The weight may vary slightly between models

Для получения дополнительной информации свяжитесь с нами или см. раздел, посвященный выбору редуктора

или см. конфигуратор.

Ссылка на конфигуратор: www.nidec-shimpo.co.jp/selection/eng

Contact us for additional information or refer to our online gearhead selection tool.
Selection tool: www.nidec-shimpo.co.jp/selection/eng

PLANET

EAR

VRS

www..de

Все предыдущие каталоги недействительны. Подлежит внесению конструктивных изменений

All

PREVIOUS

catalogues are no longer

VALID

Subject to design modifications.

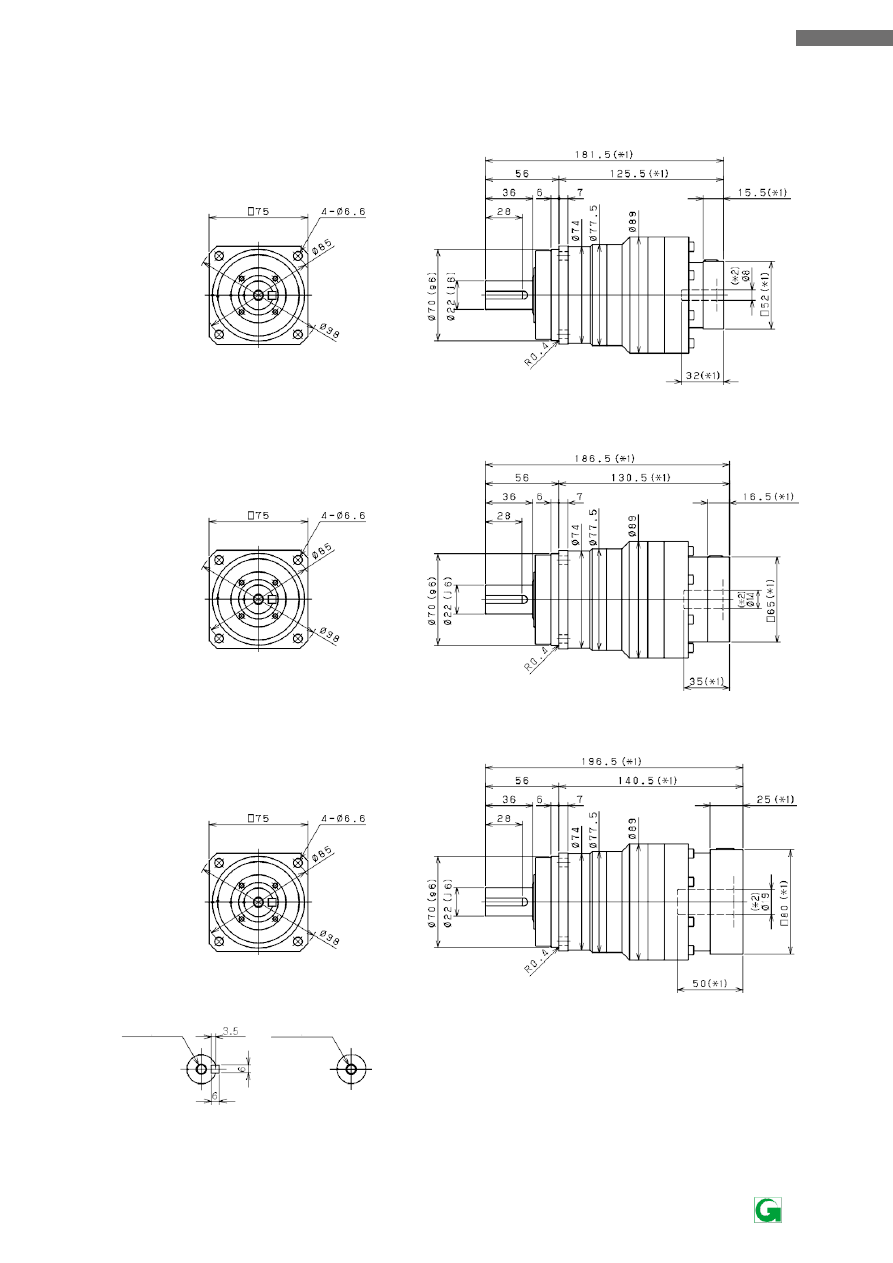

Характеристики двухступенчатого редуктора VRS 075

VRS 075 2-Stage Specifications

Типоразмер

Frame Size

075

Количество ступеней

Stage

ступенчатый

2-Stage

Передаточное отношение

Ratio

Ед.изм.

Unit

Примечание

Note

Номинальный крутящий момент на выходном валу

Nominal

Output Torque

[

Нм]

106

118

Максимальный крутящий момент ускорения

Maximum Acceleration Torque

[

Нм]

108

165

108

165

Максимальный крутящий момент

Maximum torque

[

Нм]

108

165

108

165

Момент аварийного останова

Emergency Stop Torque

[

Нм]

200

250

200

250

Номинальная скорость входного вала

Nominal Input Speed

[1/мин]

[rpm]

3500

Максимальная скорость входного вала

Maximum Input Speed

[1/мин]

[rpm]

8500

Момент холостого хода

No Load Running Torque

[

Нм]

0.06

Максимальная радиальная нагрузка

Maximum Radial Load

[

Н]

4300

Максимальная осевая нагрузка

Maximum Axial Load

[

Н]

3900

Момент инерции(≤ Ø 8)

Moment of Inertia (≤ Ø 8)

[кгсм2/kgcm2]

0.20

0.25

0.19

0.24

0.12

0.18

0.11

Момент инерции(≤ Ø 14)

Moment of Inertia (≤ Ø 14)

[кгсм2/kgcm2]

0.36

0.41

0.35

0.40

0.28

0.34

0.27

Момент инерции(≤ Ø 19)

Moment of Inertia (≤ Ø 19)

[кгсм2/kgcm2]

0.75

0.79

0.74

0.73

0.78

0.67

0.73

0.67

Момент инерции(≤ Ø 28)

Moment of Inertia (≤ Ø 28)

[кгсм2/kgcm2]

2.5

2.4

2.5

2.4

КПД

Efficiency

[%]

*11

Торсионная жесткость

Torsional Rigidity

[Нм/угл.мин/N

m/arcmin]

*12

юфт

на выходном валу

Maximum Torsional Backlash

[угл.мин/

arcmin]

≤ 3

Уровень шума

Noise

EVEL

дБ [A]

*13

≤ 67

Класс защиты

Protection Class

*14

IP54 (IP65)

Температура окружающего воздуха

Ambient Temperature

[°C]

0-40

Допустимая температура корпуса

Permitted Housing Temperature

[°C]

(при других температурах свяжитесь с нами)

Вес

Weight

[кг/kg]

*15

3.8

Типоразмер

Frame Size

075

Количество ступеней

Stage

ступенчатый

2-Stage

Передаточное отношение

Ratio

Ед.изм.

Unit

Примечание

Note

100

Номинальный крутящий момент на выходном валу

Nominal Output Torque

[

Нм]

118

Максимальный крутящий момент ускорения

Maximum Acceleration Torque

[

Нм]

112

165

112

Максимальный крутящий момент

Maximum torque

[

Нм]

112

165

112

Момент аварийного останова

Emergency Stop Torque

[

Нм]

200

250

200

Номинальная скорость входного вала

Nominal Input Speed

[1/мин]

[rpm]

3500

3800

4500

Максимальная скорость входного вала

Maximum Input Speed

[1/мин]

[rpm]

8500

Момент холостого хода

No Load Running Torque

[

Нм]

0.06

Максимальная радиальная нагрузка

Maximum Radial Load

[

Н]

4300

Максимальная осевая нагрузка

Maximum Axial Load

[

Н]

3900

Момент инерции(≤ Ø 8)

Moment of Inertia (≤ Ø 8)

[кгсм2/kgcm2]

0.18

0.11

Момент инерции(≤ Ø 14)

Moment of Inertia (≤ Ø 14)

[кгсм2/kgcm2]

0.34

0.27

Момент инерции(≤ Ø 19)

Moment of Inertia (≤ Ø 19)

[кгсм2/kgcm2]

0.73

0.67

Момент инерции(≤ Ø 28)

Moment of Inertia (≤ Ø 28)

[кгсм2/kgcm2]

2.5

2.4

КПД

Efficiency

[%]

*11

Торсионная жесткость

Torsional Rigidity

[Нм/угл.мин/N

m/arcmin]

*12

юфт

на выходном валу

Maximum Torsional Backlash

[угл.мин/

arcmin]

≤ 3

Уровень шума

Noise

EVEL

дБ [A]

*13

≤ 67

Класс защиты

Protection Class

*14

IP54 (IP65)

Температура окружающего воздуха

Ambient Temperature

[°C]

0-40

Допустимая температура корпуса

Permitted Housing Temperature

[°C]

(при других температурах свяжитесь с нами)

Вес

Weight

[кг/kg]

*15

3.8

PLANETGEAR Низколюфтовые высокоточные планетарные серворедукторы. Каталог (2020 год) - часть 5
