Motovario Инструкция по монтажу, эксплуатации и обслуживанию. Редукторы и вариаторы (QL0208 / REV.6) - часть 2

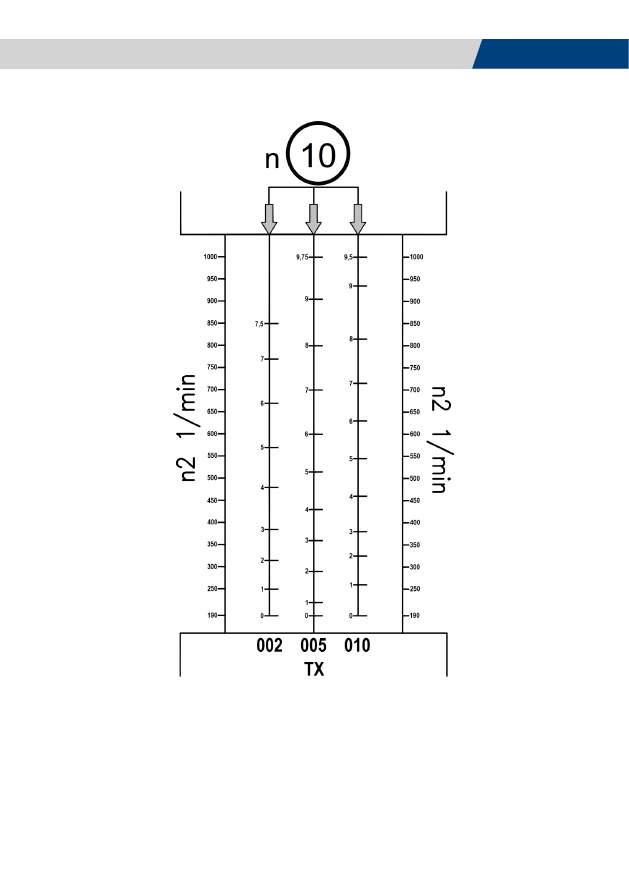

Сравнение



оборотов



управляющего



маховика



с



оборотами



на



выходе



из



вариатора



серии

 TX:

Редукторы



и



вариаторы

QL0208

∕

 REV.6

Инструкция



по



монтажу

,

эксплуатации



и



обслуживанию

15

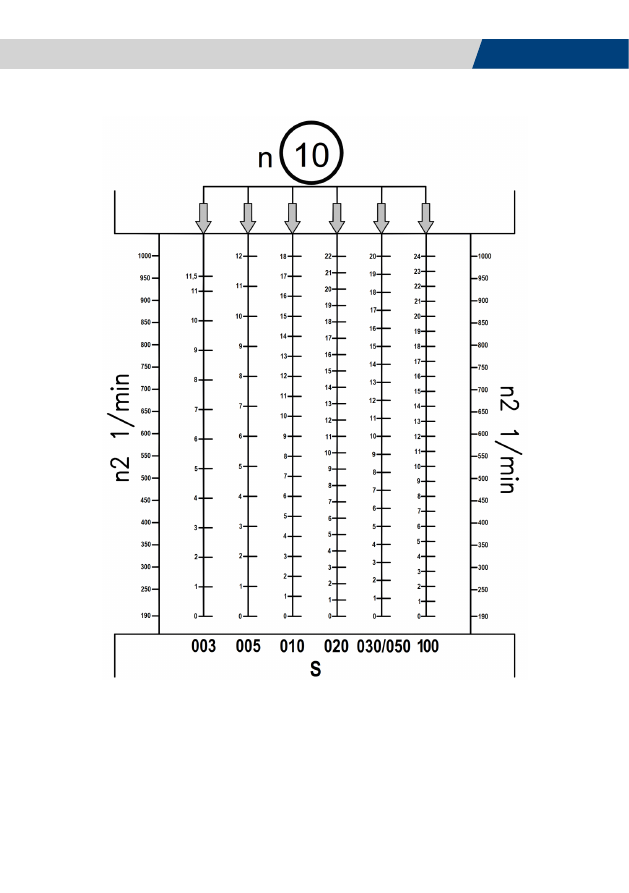

Сравнение



оборотов



управляющего



маховика



с



оборотами



на



выходе



из



вариатора



серии

 S:

Редукторы



и



вариаторы

QL0208

∕

 REV.6

Инструкция



по



монтажу

,

эксплуатации



и



обслуживанию

16

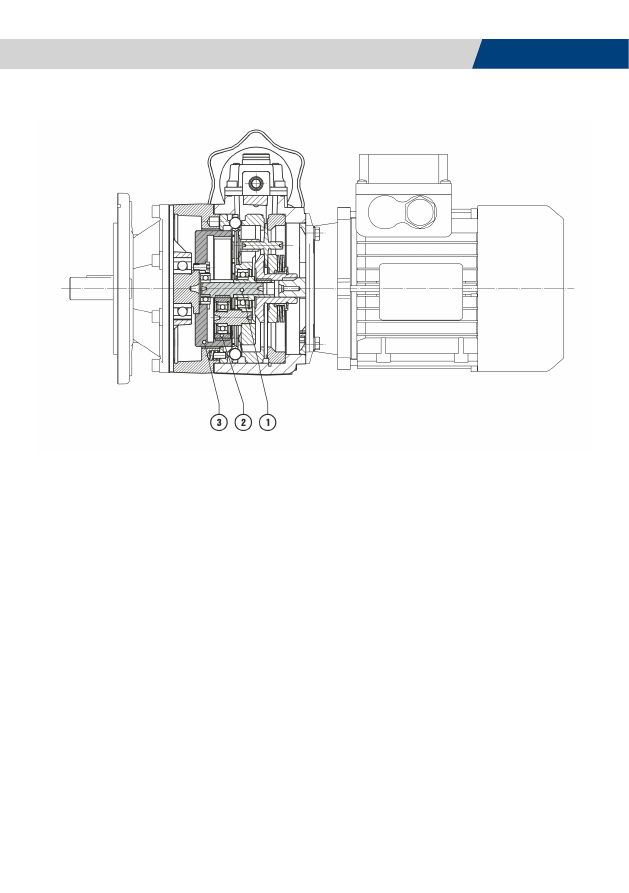

4.2.2

Дифференциал

Мотор

-

вариатор



может



поставляться



в



комплекте



с



эпициклическим

/

дифференциальным



блоком

,

который

позволяет



изменять



выходную



скорость



от



нуля



до



максимально



предусмотренной.



Это



возможно

,

так



как

постоянная



скорость



на



входе



в



вариатор



передается



также



на



приводной



шкив

  (1)

эпициклического

редуктора

/

вариатора.



Постоянная



скорость



на



входе



преобразуется



в



переменную



скорость



вариатором



и



снова

передается



на



сателлиты

  (2)

эпициклического



редуктора

/

вариатора.



Таким



образом



скорость



сателлитов

  (2)

и

скорость



тягового



шкива

  (1)

выравниваются

:

в



этих



условиях



скорость



наружной



зубчатой



короны



является

нулевой

,

и



число



оборотов



выходного



вала



является



нулевым

.

Редукторы



и



вариаторы

QL0208

∕

 REV.6

Инструкция



по



монтажу

,

эксплуатации



и



обслуживанию

17

4.3

КРИТИЧЕСКИЕ



ОБЛАСТИ



ПРИМЕНЕНИЯ

Эксплуатационные



характеристики

,

указанные



в



каталоге

,

соответствуют



монтажному



положению

  B3

или



ему

подобным.



В



случае



иных



монтажных



положений



и

/

или



нестандартных



входных



скоростей



придерживайтесь

значений



таблиц

,

в



которых



отмечены



возможные



критические



ситуации



для



каждого



типоразмера



агрегата.

Следует



также



учесть



и



внимательно



оценить



следующие



виды



применений

,

проконсультировавшись



со

СЛУЖБОЙ



ТЕХНИЧЕСКОЙ



ПОДДЕРЖКИ

 MOTOVARIO:

Использование



для



работ

,

которые



могут



быть



опасными



для



человека



в



случае



поломки



агрегата

;

Применение



в



случаях



с



очень



высокой



инерцией

;

Применение



в



качестве



подъемной



лебедки

;

Применения



с



высокими



динамическими



нагрузками



на



корпус



агрегата

;

Применение



в



средах



с

 T°

ниже

 -5°C

или



выше

 40°C;

Применение



в



средах



с



присутствием



агрессивных



химических



агентов

;

Применение



в



солоноватых



средах

 (

рекомендуется



использовать



редукторы

/

мотор

-

редукторы

 NMRX, SWX);

Монтажные



положения

,

не



предусмотренные



в



каталоге

;

Применение



в



радиоактивной



среде

;

Применение



в



местах

,

где



давление



отличается



от



атмосферного

;

Применение



электродвигателей

,

соединенных



с



вариаторами

/

вариатор

-

редукторами

;

Применения



в



областях

,

где



предусмотрено



погружение



агрегата

,

даже



частичное

,

в



жидкость

;

Применение



в



качестве



повышающего



редуктора

.

Примечание

:

максимальный



крутящий



момент

,

выдерживаемый



агрегатом

,

может



в



два



раза



превышать

значение

  Mn2,

указанное



на



шильдике

,

но



это



допускается



только



в



случае



кратковременной



и



не

повторяющейся



перегрузки

,

вызванной



запуском



при



полной



нагрузке

,

торможением

,

ударами



и



другими

причинами



динамического



характера

.

✔



Проверенное



применение

.

A

-

Не



рекомендуемое



применение

.

B

-

Проверить



применение



и

/

или



связаться



с



СЛУЖБОЙ



ТЕХНИЧЕСКОЙ



ПОДДЕРЖКИ

 MOTOVARIO.

Усадочный



диск



предназначен



только



для



передачи



выходного



крутящего



момента.



В



случае



монтажного

положения



с



радиальными



и

  /

или



осевыми



нагрузками

,

пожалуйста

,

свяжитесь



с



СЛУЖБОЙ



ТЕХНИЧЕСКОЙ

ПОДДЕРЖКИ

 MOTOVARIO.

H

A31

A30

A40

A50

A60

V5 - V1: 1500 < n1 < 3000

✔

✔

✔

✔

✔

n1 > 3000

B

B

B

B

B

V3 - V6

B

B

B

B

B

H

030

040

050

060

080

100

125

140

V5 - V1: 1500 < n1 < 3000

✔

✔

✔

✔

✔

✔

B

B

n1 > 3000

B

B

B

B

B

B

A

A

V3 - V6

B

B

B

B

B

B

B

B

HR

041

051

061

081

101

121

V5 - V1: 1500 < n1 < 3000

✔

✔

✔

✔

✔

B

n1 > 3000

B

B

B

B

B

A

V3 - V6

B

B

B

B

B

B

Редукторы



и



вариаторы

QL0208

∕

 REV.6

Инструкция



по



монтажу

,

эксплуатации



и



обслуживанию

18

B

A40

A50

A70

2000 < n1 < 3000

✔

✔

✔

V6

B

B

B

n1 > 3000

B

B

B

…L :  B6 - B7

B

B

B

B

060

080

100

125

140

150

160

2000 < n1 < 3000

✔

✔

✔

B

B

B

B

V6

B

B

B

B

B

B

B

n1 > 3000

B

B

B

B

A

A

A

…L :  B6- B7

B

B

B

B

B

B

B

S

050

060

080

100

125

140

150

2000 < n1 < 3000

✔

✔

✔

✔

✔

B

B

V6

B

B

B

B

B

B

B

n1 > 3000

B

B

B

B

B

A

A

…L :  V5 - V6

B

B

B

B

B

B

B

…L

B

B

B

B

B

B

B

NMRV

025

030

040

050

063

075

090

110

130

150

V5:    1500 < n1 < 3000

✔

✔

✔

✔

B

B

B

B

B

B

n1 > 3000

B

B

B

B

B

A

A

A

A

A

V6

B

B

B

B

B

B

B

B

B

B

NMRX

040

050

063

075

090

V5:    1500 < n1 < 3000

✔

✔

B

B

B

n1 > 3000

B

B

B

B

B

V6

B

B

B

B

B

NMRV-P

063

075

090

110

V5:    1500 < n1 < 3000

B

B

B

B

n1 > 3000

B

B

A

A

V6

B

B

B

B

HW+NMRV-P

030+063

030+075

040+090

040+110

1500 < n1 < 3000

B

B

B

B

n1 > 3000

A

A

A

A

V5 - V6

B

B

B

B

SW-SWX-SWFX

030

040

050

063

075

090

105

V5:    1500 < n1 < 3000

✔

✔

✔

✔

B

B

B

n1 > 3000

B

B

B

B

A

A

A

V6

B

B

B

B

B

B

B

TXF - SF

002-003

005

010

020

030

050

100

2000 < n1 < 3000

✔

✔

✔

B

A

A

A

n1 > 3000

B

B

B

A

A

A

A

V3 - V6

B

B

B

B

B

B

B

R

040

050

063

080

100

125

1500 < n1 < 3000

✔

✔

✔

B

B

B

n1 > 3000

A

A

A

A

A

A

V3 - V6

B

B

B

B

B

B

Редукторы



и



вариаторы

QL0208

∕

 REV.6

Инструкция



по



монтажу

,

эксплуатации



и



обслуживанию

19

В



местах



с



потенциально



взрывоопасной



атмосферой



допускается



использование



только

продукции

  ATEX,

и



только



после



проверки



пределов



ее



использования



в



рамках

сертификата

.

Если



агрегаты



не



пригодны



для



использования



в



среде

  ATEX,

либо



если



сертификаты

  ATEX

не



соответствуют



условиям



окружающей



рабочей



среды

,

немедленно



отключите



агрегат



от

сети



питания

.

Примите



все



необходимые



меры



по



обеспечению



безопасности



окружающей



среды

.

5.

ИНФОРМАЦИЯ



О



БЕЗОПАСНОСТИ

Внимательно



прочтите



настоящее



руководство



и



имеющиеся



инструкции



непосредственно



на



шильдиках



на

самом



агрегате

.

Персонал

,

выполняющий



работы



на



агрегате

,

должен



обладать



точными



техническими



знаниями

,

опытом



и

навыками

,

а



также



иметь



необходимые



рабочие



инструменты



и



средства



индивидуальной



защиты

  (

СИЗ

)

согласно



действующему



в



данной



области



законодательству.



Несоблюдение



данных



требований



может



стать

причиной



нарушения



безопасности



и



нанесения



вреда



людям

.

Используйте



агрегат



только



для



целей

,

предусмотренных



Motovario.

Эксплуатация



агрегата



в

непредусмотренных



для



него



целях



создает



риск



безопасности



и



нанесения



вреда



здоровью

,

а



также

экономического



ущерба.



Агрегат



должен



всегда



находиться



в



хорошем



техническом



состоянии



и



проходить

регулярные



техосмотры.



Агрегат



может



нагреваться



до



высоких



температур.



Старайтесь



не



касаться

поверхностей



голыми



руками



и



используйте



необходимые



защитные



средства

.

При



выполнении



обслуживания



необходимо



обеспечить



безопасные



условия



и



подготовить



защитную

одежду



и

/

или



приспособления



в



соответствии



с



требованиями



действующего



законодательства



в

области



охраны



труда

.

Детали



следует



заменять



только



фирменными



запчастями

 Motovario.

Используйте



только



масла



и



густую



смазку

,

рекомендованные

 Motovario.

Не



выбрасывайте



в



окружающую



среду



загрязняющие



материалы

,

утилизация



таких

материалов



должны



выполняться



в



соответствии



с



действующим



в



этой



области



законодательством.



После

замены



смазочных



средств



очистите



поверхность



агрегата

,

а



также



участок



вокруг



зоны



проведения



работ

.

Редукторы



и



вариаторы

QL0208

∕

 REV.6

Инструкция



по



монтажу

,

эксплуатации



и



обслуживанию

20

Иногда



масса



и

/

или



форма



агрегата



не



позволяет



сдвинуть



его



вручную

,

поэтому



используйте

подходящие



приспособления



для



перемещения



агрегата

,

чтобы



не



нанести



вред



имуществу



и

/

или

людям.



Массу



транспортируемого



агрегата



можно



посмотреть



в



соответствующем



каталоге

продажи



или



в



данных



на



шильдике

.

Все



операции



перемещения



следует



выполнять



с



максимальной



осторожностью.



Меры

предосторожности



во



время



перемещения



должны



обеспечивать



безопасность



оператора



и

защищать



от



поломок



или



повреждений



наружные



части



агрегата

,

которые



могут



быть



получены



в

результате



ударов



или



случайного



падения

.

Найдите



точки



захвата



агрегата

 (

проушины



на



редукторе



серии

 B,

отверстие



на



редукторе



серии

 S,

резьбовое



отверстие



на



массивном



валу



редуктора



серии

  H,  R

и



вариаторов

,

отверстия



на



лапах

редуктора



серии

 NMRV).

Перемещение



редуктора



серии

 SW

выполняется



с



использованием



ремней

,

которыми



редуктор



обвязывается



в



зоне



фланца



входного



вала.



Перемещение



мотор

-

редукторов

серии

 SWX-SWFX

выполняется



с



использованием



ремней

,

которыми



мотор

-

редуктор



обвязывается



в

зоне



крепления



фланца



ПФРК



и



серьги



двигателя

 (

для



двигателей



типоразмеров



от

 100

до

 132).

Ни



в

коем



случае



не



используйте



для



обвязки



только



одну



серьгу



двигателя

.

Различные



дополнительные



принадлежности

  (

фланцы

,

насосы

,

приводные



двигатели

)

могут

изменить



центр



тяжести



агрегата.



В



этом



случае



может



потребоваться



дополнительная



точка

крепления.



Во



время



подъема



колебания



груза



не



должны



превышать

  15°,

в



противном



случае

необходимо



остановиться



и



повторить



операцию

.

Не



используйте



трубы



или



резьбу

,

выступы



дополнительных



принадлежностей



или



концы

валов



в



качестве



опорных



точек



и



обращайте



внимание



на



имеющиеся



системы



смазки



и

охлаждения

.

6.

ПЕРЕМЕЩЕНИЕ



И



ХРАНЕНИЕ

6.1

ПЕРЕМЕЩЕНИЕ

Для



приемки



и



выгрузки



агрегата



необходимо



подготовить

:

1.

Подходящую



огороженную



зону



с



ровной



поверхностью

:

2.

Оборудование



и



оснастка



для



перемещения



агрегата



с



учетом



его



габаритных



размеров

,

массы

,

точек

захвата

,

которые



обеспечат



безопасность



людей



и



предотвратят



повреждение



имущества

  (

подъемные

краны

,

автопогрузчики

,

рым

-

болты

,

стропы

,

карабины

,

крюки



и



пр

.).

При



получении



агрегата



проверьте



идентификационный



шильдик



изделия

,

чтобы



указанные



на



нем



данные

соответствовали



техническим



требованиям



заказа

,

а



указанные



ограничения



применения



соответствовали

предусмотренным



условиям



эксплуатации.



Проверьте

,

чтобы



на



агрегате



не



было



следов



повреждения



и

/

или

аномалий.



В



случае



их



обнаружения



свяжитесь



с



торговой



точкой

  Motovario.

Проверьте



целостность

лакокрасочного



покрытия



и



восстановите



его



в



случае



обнаружения



повреждений.



Утилизация



упаковочного

материала



выполняется



в



соответствии



с



действующим



законодательством.



Ответственный



за



перемещение

агрегата



должен



обеспечить



все



необходимые



меры



предосторожности



и



безопасности

.



Редукторы



и



вариаторы

QL0208

∕

 REV.6

Инструкция



по



монтажу

,

эксплуатации



и



обслуживанию

21

Требования



к



агрегатам



во



время



хранения

:

Необработанные



и



неокрашенные



поверхности



с



защитным



масляным



покрытием

:

возможное

поверхностное



окисление



может



привести



к



отмене



действия



сертификата

 ATEX.

По



окончании



хранения



агрегаты



следует



очистить



от



возможных



скоплений



пыли

,

ржавчины



и

других



загрязнений

.

6.2 X

РАНЕНИЕ

6.2.1

Хранение

При



хранении



изделий



должны



соблюдаться



следующие



требования

:

Изделия



должны



размещаться



с



учетом



конструктивной



формы

,

указанной



на



шильдике

;

Изделия



должны



быть



защищены



от



воздействия



вибраций



и



случайных



ударов

В



помещении

,

где



хранятся



изделия



относительная



влажность



должна



быть



ниже

  <  60%,

там



должны

отсутствовать



сильные



температурные



перепады

,

на



изделия



не



должно



попадать



ультрафиолетовое

облучение



и



прямой



солнечный



свет.



При



низких



температурах



хранения

  (Tam  <  -5°C)

старайтесь



избегать

ударов



и



вибраций

,

которые



могут



повредить



структуру

.

В



случае



длительного



хранения

 (4-6

месяцев

)

и

/

или



при



хранении



в



условиях

,

отличных



от



указанных

:

Полностью



заполните



маслом



агрегат.



При



вводе



агрегата



в



эксплуатацию



необходимо



восстановить

правильный



уровень



масла

;

Рекомендуется



заменить



имеющиеся



уплотнительные



кольца

,

которые



не



были



погружены



в



смазку

;

Нанесите



обильное



количество



густой



смазки



и

/

или



подходящего



защитного



и



водоотталкивающего

средства

,

чтобы



предотвратить



порчу



валов



и



резиновых



деталей

;

Периодически



поворачивайте



валы



для



предотвращения



склеивания



сальников

.

Редукторы



и



вариаторы

QL0208

∕

 REV.6

Инструкция



по



монтажу

,

эксплуатации



и



обслуживанию

22

Узел



можно



устанавливать



только



в



монтажное



положение

,

указанное



на



табличке

:

для



изменения

монтажного



положения



требуется



разрешение

 Motovario.

Допускаются



отклонения



угла



или



наклона

относительно



горизонтальной



плоскости



в



пределах

 +/- 5°.

7.

МОНТАЖ

Особое



внимание



следует



обращать



на



условия



монтажа

,

которые



зачастую



являются



основной



причиной

неисправностей



и



остановок



оборудования.



При



выборе



привода



следует



обращать



внимание



на



монтажное

положение



и

/

или



наличие



под



самим



приводом



органов

,

предметов



или



материалов

,

которые



могут



пострадать

даже



при



незначительных



утечках



масла.



Правильный



выбор



монтажного



положения



способен



устранить

проблемы



такого



рода.



Зачастую



достаточно



установить



любую



защитную



систему



под



двигателем

,

чтобы

обеспечить



оптимальные



условия



безопасности

.



Перед



запуском



агрегата



в



эксплуатацию



необходимо



проверить



следующее

:

Проверьте



данные



табличек



агрегата



и

/

или



электродвигателя

;

Удостоверьтесь

,

что



комплект



поставки



соответствует



запрошенному

;

Крепление



конструкции



должно



быть



надежным

,

не



подверженным



вибрациям.



Структура



не



должна

подвергаться



торсионным



нагрузкам



и



должна



обеспечивать



непрерывное



прохождение



электрических



и

электростатических



разрядов.



В



противном



случае



необходимо



выполнить



заземление



через



кабель

,

жестко

закрепленный



в



зонах



крепления

,

удалив



перед



этим



лакокрасочное



покрытие



в



местах



контакта.

Используйте



проводники



подходящего



сечения

;

Для



крепежа



используйте



винты



класса



не



меньше

 8.8

и



следите



за



тем

,

чтобы



не



деформировать



корпусы



в

результате



неправильного



монтажа.



Для



этого



следует



удостовериться

,

что



опорная



поверхность



находится

в



одной



плоскости



с



крепежной



поверхностью

 (

см

.

таблицу



МОМЕНТЫ



ЗАТЯЖКИ



КРЕПЕЖНЫХ



ВИНТОВ

);

Не



допускается



установка



агрегата



в



монтажных



положениях

,

отличных



от



оговоренных



во



время



заказа

,

так

как



иные



монтажные



положения



предусматривают



другие



положения



заливных

,

сливных



и



уровневых

пробок

,

а



также



другое



количество



смазочных



средств

,

где



указывается

/

имеется

;

Проверьте



положение



пробки



уровня.



Если



в



корпусе



имеется



отверстие



с



заглушкой

,

положение



которой

симметрично



такой



же



заглушке



для



уровневой



пробки

,

то



для



лучшей



видимости



уровня



можно



поменять

положение



этих



двух



пробок

.

Проверьте



доступность



пробок



заливки

/

слива



масла

.

Проверьте

,

где



это



возможно

,

чтобы



количество



масла



соответствовало



требуемому



монтажному



положению

.

Для



корректировки



уровня



масла



агрегата



следуйте



схемам



расположения



пробок



и



используйте



масло



того

же



типа

,

что



указано



на



шильдике

.

Замените

,

где



имеется

,

заглушку



на



пробку

-

сапун



из



комплекта



поставки



редуктора

;

Проверьте



возможные



утечки



смазочного



средства

;

Очистите

,

если



возможно

,

имеющиеся



следы



загрязнений



на



валах



и



в



зонах



вокруг



уплотнительных



колец

;

Выполните



смазку



соприкасающихся



поверхностей



для



предотвращения



заеданий



и



окисления

;

Проверьте



статические



уплотнения



и



болтовые



соединения

;

Не



устанавливайте



узел



в



дымных



или



пыльных



средах



с



содержанием



абразивных



и

/

или



коррозийных

частиц

;

Не



устанавливайте



узел



в



прямом



контакте



с



сыпучими



продуктами



питания.



Случайные



контакты



с

пищевыми



продуктами



допускаются



только



для



мотор

-

редукторов



серии

 SWFX;

Выполните



монтаж



всех



защит

,

предусмотренных



для



органов



вращения

,

чтобы



гарантировать



безопасную

работу



оборудования



в



соответствии



с



действующими



нормативами

;

Проверьте



правильность



направления



вращения



выходного



вала



агрегата

;

Для



подвесного



монтажа



рекомендуется



использовать



специально



спроектированные



реактивные



штанги

,

поставляемые

 Motovario;

Обеспечьте



свободное



прохождение



воздуха



со



стороны



вентилятора

,

чтобы



гарантировать



правильное

охлаждение



двигателя

;

Избегайте



размещения



под



прямыми



лучами



солнца



или



рядом



с



другими



источниками



тепла

;

температура

охлаждающего



воздуха



не



должна



превышать

 40°C;

Удостоверьтесь

,

что



при



монтаже



различных



узлов

  (

шкивов

,

зубчатых



колес

,

муфт



и



пр.

)

на



валы

использовались



специальные



резьбовые



отверстия



или



иные



системы

,

которые



гарантируют



правильное

выполнение



операции



без



риска



повреждения



подшипников



или



наружных



узлов



агрегатов

.

При



работе



агрегатов



в



температурных



режимах



ниже

 0°C

необходимо



учитывать



следующее

:

По



вопросам



редукторов



заранее



обратитесь



в



СЛУЖБУ



ТЕХНИЧЕСКОЙ



ПОДДЕРЖКИ

 MOTOVARIO;

Температурный



режим



двигателей



должен



соответствовать



предусмотренной



температуре



среды

использования

;

Редукторы



и



вариаторы

QL0208

∕

 REV.6

Инструкция



по



монтажу

,

эксплуатации



и



обслуживанию

23

Удостоверьтесь

,

что



температура



всех



доступных



поверхностей



не



превышает



предельные

значения

,

предусмотренные



стандартом

  EN  ISO  13732-1.

В



случае



достижения



или



превышения

указанных



значений



необходимо



предусмотреть



подходящие



защитные



системы

  (

изоляцию



или

кожухи

)

или



повесить



хорошо



видимые



оператору



предупреждающие



таблички



с



символом

стандарта

 EN ISO 7010

ОСТОРОЖНО

!

ГОРЯЧИЕ



ДЕТАЛИ

!

Мощность



двигателя



должна



выдерживать



более



высокие



по



сравнению



с



заявленными



крутящие



моменты

запуска

.

Дополнительные



замечания



по



вариаторам

:

Регулировка



оборотов



выполняется



при



помощи



специального



механизма



управления



и



обязательно



на

работающем



агрегата

;

В



зоне



соединения



вариатора



с



двигателем



следует



в



обязательном



порядке



установить



масляное

уплотнение

.

При



работе



в



температурных



режимах

,

не



указанных



в



таблице



СМАЗОЧНЫХ



СРЕДСТВ

,

РЕКОМЕНДОВАННЫХ

MOTOVARIO

обратитесь



в



СЛУЖБУ



ТЕХНИЧЕСКОЙ



ПОДДЕРЖКИ

  MOTOVARIO.

Если



температура



окружающей

среды



ниже

 -30°C

или



выше

 60°C,

необходимо



использовать



уплотнительные



кольца



из



специальных



резиновых

смесей

.

Таблица



МОМЕНТЫ



ЗАТЯЖЕК



КРЕПЕЖНЫХ



ВИНТОВ



с



классом



прочности

 8,8 - 10,8 - 12,9



Mn [Nm]

+5% / -10%



8,8

10,8

10,8

12,9

12,9

M 3

1,3

1,9

2,3

M 4

3,0

4,4

5,1

M 5

5,9

8,7

10,2

M 6

10,3

15,1

17,7

M 8

25

36

43

M 10

49

72

85

M 12

85

126

147

M 14

133

202

237

M 16

215

316

370

M 18

306

435

560

M 20

436

618

724

M 22

600

851

997

M 24

750

1064

1245

M 27

1111

1579

1848

M 30

1507

2139

2504

M 33

2049

2911

3407

M 36

2628

3735

4370

M 39

3417

4858

5685

M 42

4212

5999

7070

M 45

5278

7518

8847

M 48

6366

9067

10609

M 52

8210

11693

13684

M 56

10232

14572

17053

M 60

12726

18125

21210

M 64

15303

21795

25505

Редукторы



и



вариаторы

QL0208

∕

 REV.6

Инструкция



по



монтажу

,

эксплуатации



и



обслуживанию

24

Дополнительные



процедуры



для



узлов

 ATEX:

Проверьте



данные



шильдика



и



удостоверьтесь

,

что



они



соответствуют



предполагаемому

применению

:

группа

,

категория

,

зона

,

максимальная



температура



поверхности

,

максимальные

значения

 P1 n1

и

 M2,

монтажное



положение

,

температура



рабочей



среды

;

Проверьте



отсутствие



прямого



солнечного



излучения



или



других



источников



тепла

;

Если



предполагается

,

что



температура



окружающей



среды



будет

  <  -20°C

или

  >  +40°C,

своевременно



свяжитесь



со



СЛУЖБОЙ



ТЕХНИЧЕСКОЙ



ПОДДЕРЖКИ

 MOTOVARIO;

Проверьте



отсутствие



дыма



или



пыли



с



содержанием



абразивных



и

/

или



коррозийных



частиц

;

Удостоверьтесь

,

что



вы



не



находитесь



вблизи



источников



ультразвукового



и

/

или

ионизированного



излучения

;

Удостоверьтесь

,

что



оборудование



оснащено



надежным



молниеотводом

;

Проверьте



возможные



утечки



масла

  (

при



обнаружении



таковых



приостановите



монтаж



и

свяжитесь



со



СЛУЖБОЙ



ТЕХНИЧЕСКОЙ



ПОДДЕРЖКИ

 MOTOVARIO);

Очистите



имеющиеся



следы



загрязнений



на



валах



и



в



зонах



вокруг



уплотнительных



колец.



Для

очистки



следует



использовать



антистатические



материалы

;

Удостоверьтесь

,

что



в



рабочем



помещении



отсутствует



потенциально



взрывоопасная

атмосфера

.

Данное



требование



должно



соблюдаться



в



течение



всего



периода



монтажа

;

Проверьте

,

чтобы



органы

,

подключаемые



на



входе



и



выходе



агрегата

,

были



сертифицированы

ATEX;

Используйте



поставляемые



реактивные



штанги

;

Обеспечьте



эффективное



охлаждение



двигателя

,

которое



достигается



за



счет



хорошего

воздушного



потока



со



стороны



вентилятора.



Удостоверьтесь



в



отсутствии



кожухов



или



иных

препятствий

,

мешающих



охлаждению



агрегата

;

Проверьте



доступность



к



индикатору

 (

или



щупу

)

контроля



уровня



масла

;

Установите



на



агрегате



и



подключите



к



подходящей



предохранительной



системе



тепловой

защиты



температурные



датчики

,

поставляемые



отдельно

  (

когда



предусмотрены

).

Описание



и

инструкции



к



датчикам



приведены



в



специальном



приложении



к



руководству

.

 H

еобходимо



выполнить



заземление



через



кабель

,

жестко



закрепленный



в



зонах



крепления

,

удалив



перед



этим



лакокрасочное



покрытие



в



местах



контакта.



Используйте



проводники

подходящего



сечения

.

Наклейте



стикер

,

прилагаемый



к



изделию

,

в



точке



заземления

.

Редукторы



и



вариаторы

QL0208

∕

 REV.6

Инструкция



по



монтажу

,

эксплуатации



и



обслуживанию

25

8.

ОСОБЫЕ



ВИДЫ



МОНТАЖА

8.1

ПОДСОЕДИНЕНИЕ



ВЫХОДНОГО



ВАЛА

8.1.1

Массивный



вал

См

.

указания



на



рисунках

 1-2-3

ниже

.

Рис.



1

Пример



правильного



монтажа



органа



на



тихоходной



оси



редуктора.



Не



рекомендуется

использовать



неподходящие



инструменты

.

В



любом



случае



всегда



следуйте



инструкциям



монтажного



руководства



устанавливаемого



узла

.



Редукторы



и



вариаторы

QL0208

∕

 REV.6

Инструкция



по



монтажу

,

эксплуатации



и



обслуживанию

26

Рис

. 2, 3:

Примеры



правильного



и



неправильного



монтажа

 (

)

на



тихоходном



валу



редуктора

.





Редукторы



и



вариаторы

QL0208

∕

 REV.6

Инструкция



по



монтажу

,

эксплуатации



и



обслуживанию

27

8.1.2

Полый



вал



со



шпонкой



серии

 B, S

Редукторы



серии

  B,  S  (

за



исключением



типоразмеров

  S140

и

  S150)

могут



быть



оснащены



опциональным

комплектом

 Motovario

для



монтажа

/

демонтажа



ведомого



вала

.

В



комплект



поставки



по



запросу



входит

:

1.

Крепежный



винт

;

2.

Предохранительное



кольцо

;

3.

Кулачковая



шайба

;

4.

Упорный



диск

.

Монтаж

Установите



предохранительное



кольцо

 (2),

вставьте

кулачковую



гайку

/

шайбу

 (3),

закрутите



крепежный



винт

 (1)

из



монтажного



комплекта

 Motovario

на



торце



вала

управляемой



машины

Демонтаж

Вставьте



между



управляемой



машиной



и

предохранительным



кольцом

 (2)

упорный



диск

 (4)

и

кулачковую



гайку

/

шайбу

 (3)

из



набора



для



демонтажа

Motovario.

Вставьте



предохранительное



кольцо

 (2)

и

закрутите



крепежный



винт

 (1).

Сейчас



можно



снять

редуктор



с



вала

.

Редукторы



и



вариаторы

QL0208

∕

 REV.6

Инструкция



по



монтажу

,

эксплуатации



и



обслуживанию

28

В



случае



проблем



с



безопасностью

,

неудобных



монтажных



положений

  (

вал



направлен

вниз

),

вибрации



или



внешних



осевых



нагрузок



необходимо



предусмотреть



применение

подходящих



устройств

,

препятствующих



выскальзыванию



вала

!

Не



снимайте



окончательно



крепежные



винты

,

пока



вы



полностью



не



освободили



стопорные

кольца

.

Риск



получения



тяжелых



травм

!

8.1.3

Монтаж



с



зажимной



втулкой



серии

 B, S

Только



стандартные



группы



и

  ATEX  3G/3D.

Для



блокировки



полого



вала



на



ведомом



валу



редукторы



могут

оснащаться



зажимной



втулкой

.

Насадка



блокировочного



узла



выполняется



следующим



образом

:

Последовательно



и



постепенно



открутите



винты



зажимной



втулки

;

Аккуратно



обезжирьте



поверхности



полого



вала



и



штифт



подсоединяемой



машины

;

Проверьте



соответствие



диаметра



насаживаемого



вала

 (h7);

Монтируйте



узел



блокировки



на



полый



вал

,

предварительно



смазав



наружную



поверхность



полого



вала

;

Слегка



затяните



первую



группу



из



трех



винтов

,

расположенных



друг



от



друга



примерно



на

 120°,

как



показано

на



рисунке

;

Постепенно



и



равномерно



затяните



динамометрическим



ключом



винты



блокировочного



узла



на

скручивающий



момент

,

указанный



в



таблице



ниже.



Затяжка



выполняется



в



последовательном



порядке

  (

не

крестовым



способом

),

выполняя

  ¼

по



одному



обороту



за



один



раз



до



достижения



предусмотренного

значения



затяжки

;

Продолжайте



прикладывать



скручивающий



момент



еще



в



течение



одной



или



двух



последующих



фаз

,

после

чего



проверьте



момент



затяжки



болта

;

При



наличии



рабочих



циклов



в



тяжелых



режимах

,

с



частыми



инверсиями



вращения

,

через



несколько



часов

работы



необходимо



снова



проверить



момент



затяжки



винтов

.



MT 12.9 (Nm)

MT 12.9 (Nm)

BA40-50-70

B063-083-103

S050-060-080-100

15

B123 - S125

40

B143

50

B153-163

S140

70

S150

103

Демонтаж



блокировочного



узла



выполняется



следующим



образом

:

Очистите



все



зоны



со



следами



окисления.



Ослабьте



крепежные



винты



по



очереди

 (

не



перекрестно

)

только



на

 ½

оборота

,

пока



блокировочный



узел



не



начнет



смещаться



на



полом



валу

.

Снимите



вал



или



редуктор



клиента

.

В



любом



случае



всегда



следуйте



инструкциям



монтажного



руководства



устанавливаемого



узла

.

Редукторы



и



вариаторы

QL0208

∕

 REV.6

Инструкция



по



монтажу

,

эксплуатации



и



обслуживанию

29

8.2

ПОДСОЕДИНЕНИЕ



ВХОДНОГО



ВАЛА

8.2.1

Монтаж



двигателя



на



фланец



пфрк

Если



агрегат



поставляется



без



двигателя

,

необходимо



соблюдать



следующие



рекомендации

,

чтобы

гарантировать



правильный



монтаж



электродвигателя

:

Удостоверьтесь

,

что



допуски



вала



и



фланца



двигателя



соответствуют

,

как



минимум

,

какому

-

либо



классу

"

нормального

"

качества

;

Аккуратно



очистите



вал

,

центровку



и



поверхность



фланца



от



грязи



и



остатков



краски

;

Нанесите



на



вал



двигателя



защитную



пасту

,

которая



способствует



лучшему



сцеплению



и



препятствует

окислению

 (

рекомендуется



антифреттинговая



густая



смазка

 MACONGREASE TBL SPECIAL 2);

Разместите



специальную



прокладку

  (

поставляется

  Motovario

по



запросу

)

на



фланце



двигателя



(

или

нанесите



слой



герметика

)



и



выполните



механическое



подсоединение



к



редуктору

.

Модель



входного



вала



со



гибкой



муфтой

Перед



механическим



подсоединением



к



редуктору



выполните



монтаж



полумуфты

  (

см.



рисунок

)

на



валу

электродвигателя

;

монтаж



должен



выполняться



без



чрезмерного



форсирования

,

чтобы



не



повредить

подшипники



двигателя.



В



противном



случае



проверьте



правильность



расположения



и



допуски



шпонки

двигателя.



После



этого



монтируйте



двигатель



вместе



с



полумуфтой

,

отрегулировав



едущие



зубья



полумуфты



со

стороны



двигателя



с



упругим



элементом



на



неподвижной



полумуфте



со



стороны



редуктора

.



Модель



входного



вала



со



втулкой

 (NMRV-P)

Перед



механическим



подсоединением



к



редуктору



проверьте



монтаж



втулки

  (

см.



рисунок

)

на



валу

электродвигателя

;

монтаж



должен



выполняться



без



чрезмерного



форсирования

,

чтобы



не



повредить

подшипники



двигателя.



В



противном



случае



проверьте



правильность



расположения



и



допуски



шпонки

двигателя.



Затем



монтируйте



втулку



на



редукторе

,

сцепив



зубцы



втулки



с



зубцами



винта.



После



этого

выполните



механическое



подключение



двигателя



к



редуктору.



Проверьте



правильность



направления



вращения

выходного



вала



перед



тем

,

как



монтировать



сам



узел



на



машину

.

Редукторы



и



вариаторы

QL0208

∕

 REV.6

Инструкция



по



монтажу

,

эксплуатации



и



обслуживанию

30
