Benzlers-Radicon. Индустриальные редукторы серии E (Крутящий момент дo 4,825 кВт / 132,000Нм). Каталог - часть 9
СЕРИЯ E
АЛЬТЕРНАТИВНЫЕ КОНФИГУРАЦИИ
Серия Е включает также следующие альтернативные конфигурации редукторов. За дополнительной информацией
обращайтесь к нашим инженерам.
Работа с верхним приводом
Работа с нижним приводом

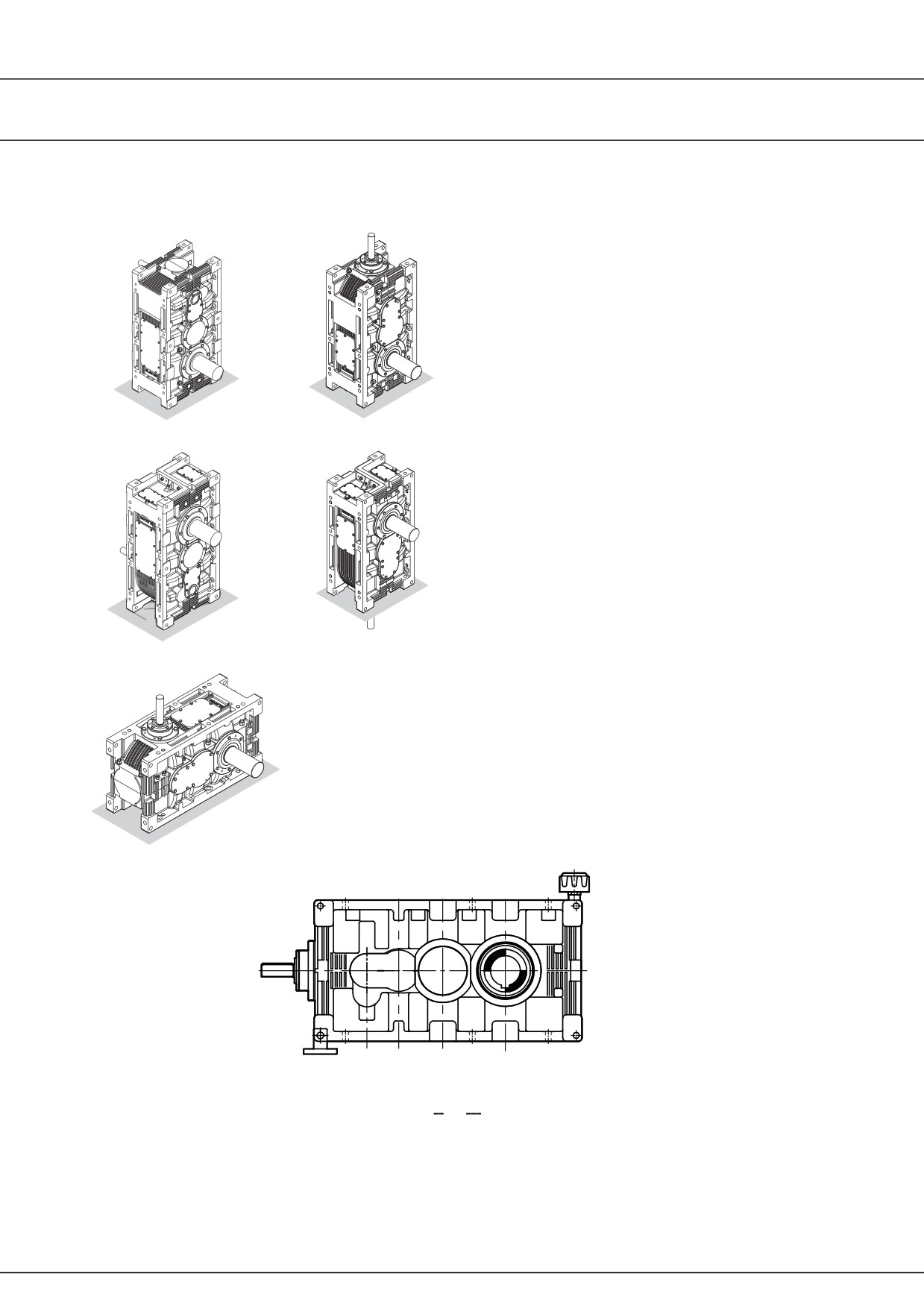

Монтажные положения и
поверхности для компактного
(коническо-цилиндрического)
редуктора модели S
Крепление реактивной тяги для
модели S
H4 /H3 / B4
77
СЕРИЯ E
КОСОЗУБЫЕ / КОНИЧЕСКО-

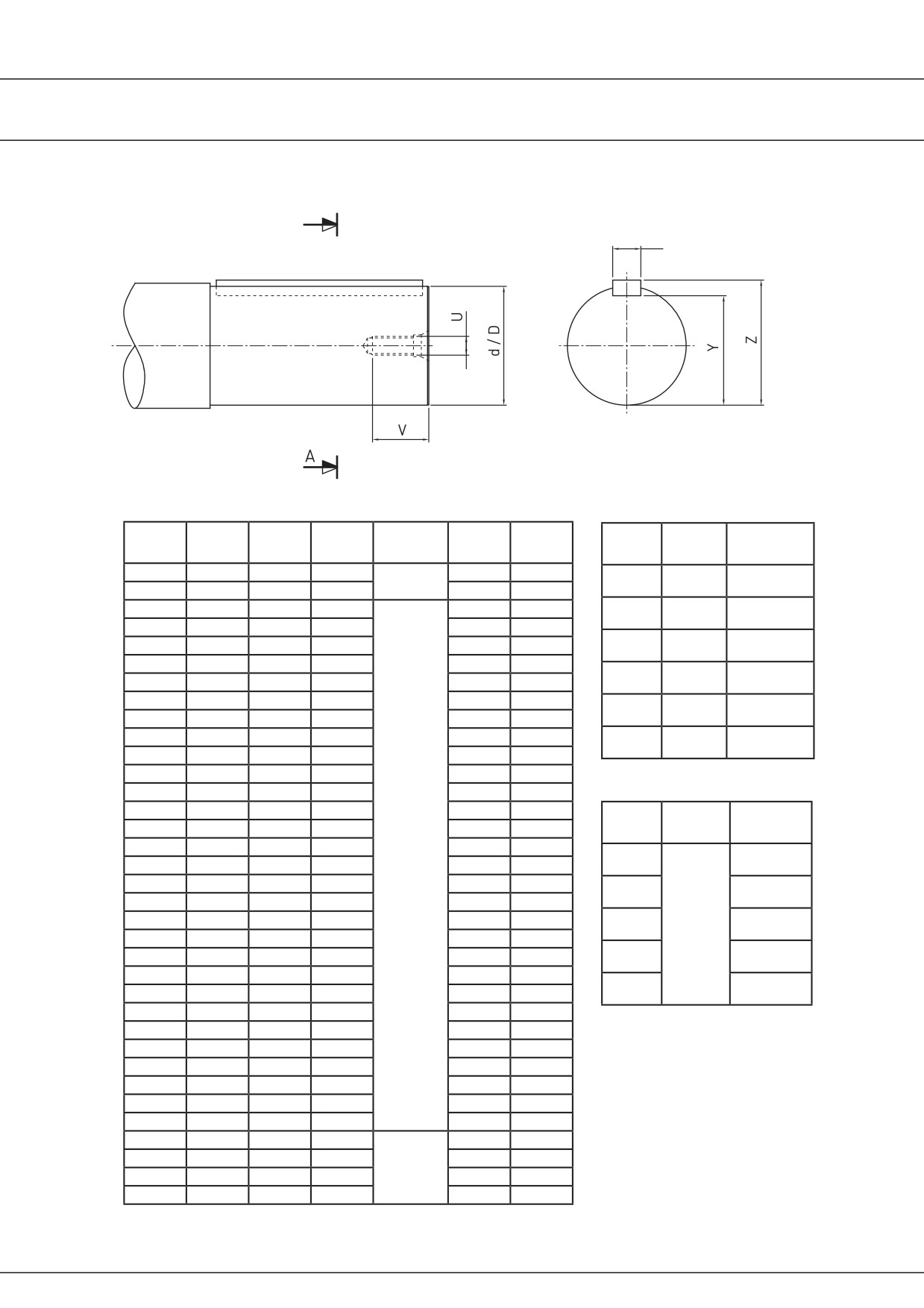

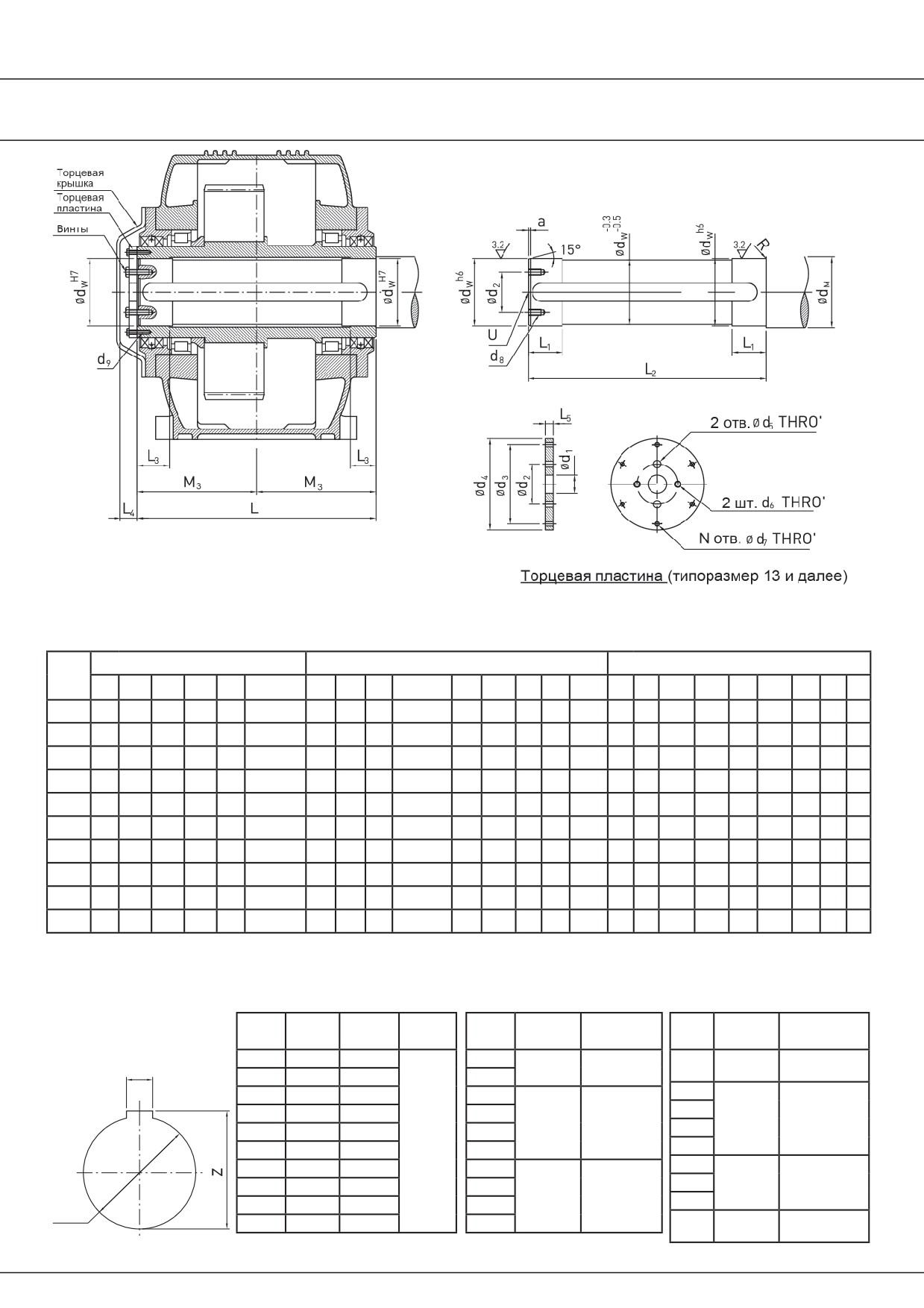

КОНСТРУКЦИЯ СО ШПОНКОЙ
ЦИЛИНДРИЧЕСКИЕ РЕДУКТОРЫ
Полый вал
Вал ведомой машины
Торцевая пластина
Типо-
размер
dw
L
M3
L3
L4
d9
dw
dM
d2
d8
L1
L2
a
R
U
d1
d2
d3
d4
d5
d6
d7
n
L5
11
35
210
105
30
23
M5 x 9
35
55
-
-
35
207
3
2.5
M10
-
-
-
-
-
-
-
-
-
13
50
230
115
45
23
M5 x 9
50
70
35
M8 x 16
50
227
3
2.5
M16
18
35
60
69.5
9
M8
5.5
4
8
14
55
240
120
50
25
M6 x 12
55
75
40
M8 x 16
55
237
4
2.5
M20
22
40
67.5
79
9
M10
6.6
4
8
15
60
270
135
55
25
M6 x 12
60
80
45
M10 x 20
60
267
4
2.5
M20
22
45
72.5
89
11
M10
6.6
6
8
16
70
290
145
65
25
M6 x 12
70
90
50
M10 x 20
70
287
4
2.5
M20
22
50
85
99
11
M10
6.6
6
8
17
75
300
150
70
30
M6 x 12
75
95
55
M10 x 20
75
297
5
4
M20
22
55
90
109
11
M10
6.6
6
10
18
90
340
170
85
30
M8 x 15
90
110
65
M10 x20
90
337
5
4
M24
26
65
110
129
11
M10
9
4
10
19
105
360
180
100
32
M8 x 15
105
125
70
M12 x 25
105
357
5
4
M24
26
70
120
139
14
M12
9
4
10
20
110
380
190
110
32
M10 x 17
110
135
75
M12 x 25
115
377
5
4
M24
26
75
125
159
14
M12
11
4
12
21
120
440
220
120
32
M10 x 17
120
150
80
M12 x 25
130
437
6
6
M24
26
80
140
169
14
M12
11
4
12
допуск
Поле
Величина
Поле
Величина
Отверстие полого вала,
dw
B
Z
dw
B
по Z
допуска
допуска
допуска
допуска
параметры
35
10
38.3
35
+0.018
B Js9
H7
+0.025
10
Js9
50
14
53.8
50
-0.018
12
55
16
59.3
55
60
18
64.4
60
14
+0.022
Js9
H7
+0.030
16
-0.022
70
20
74.9
70
0.2
18
75
20
79.9
75
90
25
95.4
90
20
+0.026
25
Js9
105
28
111.4
105
-0.026
H7
+0.035
28
H7
110
28
116.4
110
dW
Ø
+0.031
120
32
127.4
120
32
28
-0.031
78
СЕРИЯ E
КОСОЗУБЫЕ / КОНИЧЕСКО-
ПОЛЫЙ ВЫХОДНОЙ ВАЛ
ЦИЛИНДРИЧЕСКИЕ РЕДУКТОРЫ

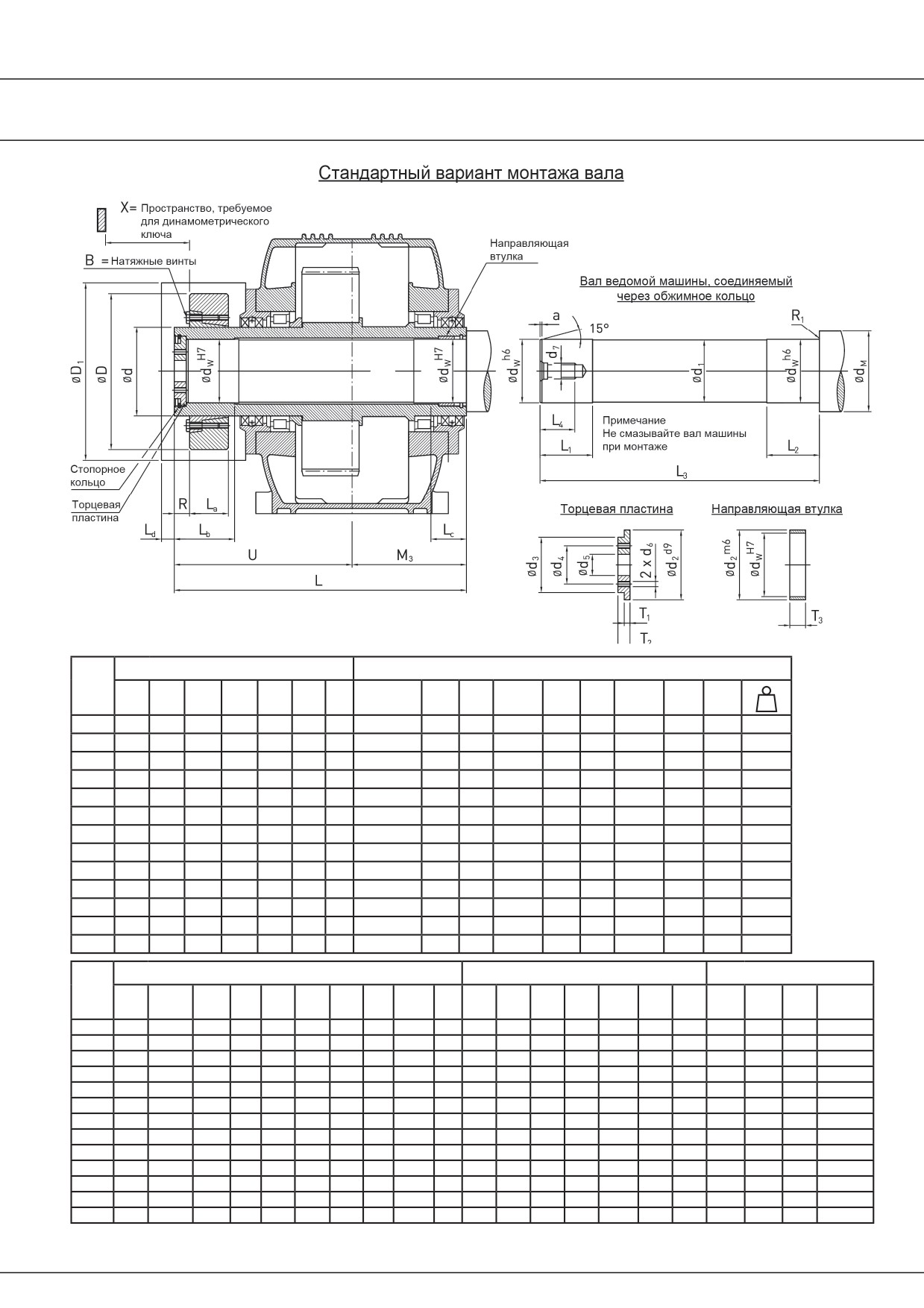

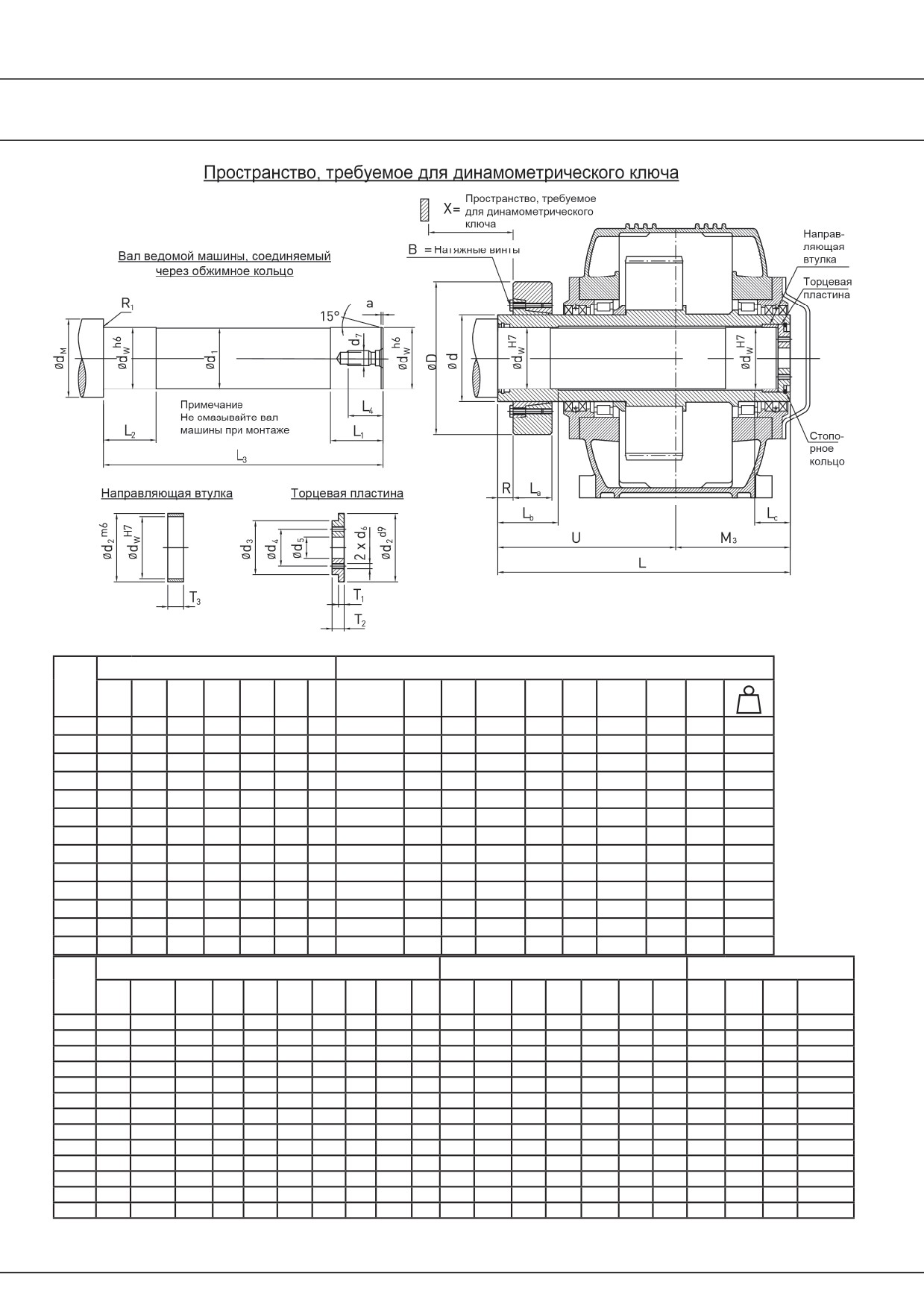

КОНСТРУКЦИЯ С СТЯЖНЫМ КОЛЬЦОМ
Полый вал
Стяжное кольцо
Типо-
D1
M2
Ma
dw
L
Lb
Lc
U
M3
R
ТИП
D
d
La
Ld
B
Кг
размер
(прибл.)
(da Nm)
(da Nm)
14
60
300
50
30
180
120
17
80 - 60
141
80
175
31
20
319
M10
5.8
2.3
15
65
330
55
35
195
135
17
90 - 65
155
90
190
38
20
540
M10
5.8
3.2
16
75
360
65
40
215
145
20
100 - 75
170
100
215
43.5
20
720
M10
5.8
4.3
17
80
380
80
41
230
150
26
110 - 80
185
110
225
49
20
1000
M12
10
5.8
18
95
430
85
44
260
170
27
125 - 95
215
125
260
53.5
20
1650
M12
10
8.7
19
105
460
95
49
280
180
32
140 - 105
230
140
270
58
20
2210
M14
16
10.3
20
115
485
100
49
295
190
33
155 - 115
263
155
305
63
20
2950
M14
16
15.2
21
125
555
120
68
335
220
35
165 - 125
290
165
335
68
25
4120
M16
24
21.5
22
140
600
135
68
370
230
35
180 - 140
320
180
365
85.5
25
6400
M16
24
32.7
23
160
680
155
73
420
260
37
220 - 160
370
220
415
105
25
10300
M20
47
53
24
180
755
160
83
460
295
38
240 - 180
405
240
460
109
25
14000
M20
47
66
25
200
795
180
88
490
305
46
260 - 200
430
260
495
120
25
18400
M20
47
82
26
220
895
190
103
550
345
48
280 - 220
460
280
530
135
25
24000
M20
47
103
Вал ведомой машины
Торцевая пластина
Направляющая втулка
Типо-
dm
Стопорное
dw
d1
R1
L1
L2
L3
L4
d7
a
d2
d3
d4
d5
d6
T1
T2
dw
d2
T3
размер
(min)
кольцо
14
60
59.5
80
1.5
45
65
286
42
M20
4
65
48
35
22
M6
5
13
60
65
17
65 x 2.5
15
65
64.5
85
1.5
50
70
316
42
M20
4
70
53
40
22
M8
5
13
65
70
22
70 x 2.5
16
75
74.5
95
1.5
55
75
342
42
M20
4
80
60
45
22
M8
7
17
75
80
23
80 x 2.5
17
80
79.5
100
1.6
70
90
362
42
M20
5
85
65
50
22
M8
7
17
80
85
24
85 x 3
18
95
94.5
120
1.6
70
90
408
50
M24
5
100
75
55
26
M10
8
20
95
100
24
100 x 3
19
105
104.5
130
1.6
80
100
438
50
M24
5
110
85
60
26
M10
8
20
105
110
29
110 x 4
20
115
114.5
140
1.6
85
105
463
50
M24
5
120
90
65
26
M10
8
20
115
120
29
120 x 4
21
125
124.5
160
2.5
85
110
530
50
M24
6
130
100
65
26
M12
10
23
125
130
45
130 x 4
22
140
139.5
170
2.5
105
130
575
60
M30
6
145
110
75
33
M12
10
23
140
145
45
145 x 4
23
160
159.5
190
2.5
130
155
655
60
M30
6
165
120
80
33
M12
10
23
160
165
50
165 x 4
24
180
179.5
210
2.5
130
160
725
60
M30
6
185
125
85
33
M16
12
28
180
185
55
185 x 4
25
200
199.5
240
4
150
180
765
60
M30
8
210
140
95
33
M16
12
28
200
210
60
210 x 5
26
220
219.5
260
4
165
195
865
80
M36
8
225
160
110
39
M20
12
28
220
225
75
225 x 5
M a = Требуемый момент затяжки
M t = Максимальная величина момента, передаваемого стяжным кольцом
79
СЕРИЯ E
КОСОЗУБЫЕ / КОНИЧЕСКО-
ПОЛЫЙ ВЫХОДНОЙ ВАЛ КОНСТРУКЦИЯ
ЦИЛИНДРИЧЕСКИЕ РЕДУКТОРЫ
С СТЯЖНЫМ КОЛЬЦОМ
Полый вал
Стяжное кольцо
Типо-
D1
M2
Ma
dw
L
Lb
Lc
U
M3
R
ТИП
D
d
La
Ld
B
размер
(прибл.)
(da Nm)
(da Nm)
Кг
14
60
300
50
30
180
120
17
80 - 60
141
80
175
31
20
319
M10
5.8
2.3
15
65
330
55
35
195
135
17
90 - 65
155
90
190
38
20
540
M10
5.8
3.2
16
75
360
65
40
215
145
20
100 - 75
170
100
215
43.5
20
720
M10
5.8
4.3
17
80
380
80
41
230
150
26
110 - 80
185
110
225
49
20
1000
M12
10
5.8
18
95
430
85
44
260
170
27
125 - 95
215
125
260
53.5
20
1650
M12
10
8.7
19
105
460
95
49
280
180
32
140 - 105
230
140
270
58
20
2210
M14
16
10.3
20
115
485
100
49
295
190
33
155 - 115
263
155
305
63
20
2950
M14
16
15.2
21
125
555
120
68
335
220
35
165 - 125
290
165
335
68
25
4120
M16
24
21.5
22
140
600
135
68
370
230
35
180 - 140
320
180
365
85.5
25
6400
M16
24
32.7
23
160
680
155
73
420
260
37
220 - 160
370
220
415
105
25
10300
M20
47
53
24
180
755
160
83
460
295
38
240 - 180
405
240
460
109
25
14000
M20
47
66
25
200
795
180
88
490
305
46
260 - 200
430
260
495
120
25
18400
M20
47
82
26
220
895
190
103
550
345
48
280 - 220
460
280
530
135
25
24000
M20
47
103
Вал ведомой машины
Торцевая пластина
Направляющая втулка
Типо-
dm
Стопорное
dw
d1
R1
L1
L2
L3
L4
d7
a
d2
d3
d4
d5
d6
T1
T2
dw
d2
T3
размер
(min)
кольцо
14
60
59.5
80
1.5
45
65
286
42
M20
4
65
48
35
22
M6
5
13
60
65
17
65 x 2.5
15
65
64.5
85
1.5
50
70
316
42
M20
4
70
53
40
22
M8
5
13
65
70
22
70 x 2.5
16
75
74.5
95
1.5
55
75
342
42
M20
4
80
60
45
22
M8
7
17
75
80
23
80 x 2.5
17
80
79.5
100
1.6
70
90
362
42
M20
5
85
65
50
22
M8
7
17
80
85
24
85 x 3
18
95
94.5
120
1.6
70
90
408
50
M24
5
100
75
55
26
M10
8
20
95
100
24
100 x 3
19
105
104.5
130
1.6
80
100
438
50
M24
5
110
85
60
26
M10
8
20
105
110
29
110 x 4
20
115
114.5
140
1.6
85
105
463
50
M24
5
120
90
65
26
M10
8
20
115
120
29
120 x 4
21
125
124.5
160
2.5
85
110
530
50
M24
6
130
100
65
26
M12
10
23
125
130
45
130 x 4
22
140
139.5
170
2.5
105
130
575
60
M30
6
145
110
75
33
M12
10
23
140
145
45
145 x 4
23
160
159.5
190
2.5
130
155
655
60
M30
6
165
120
80
33
M12
10
23
160
165
50
165 x 4
24
180
179.5
210
2.5
130
160
725
60
M30
6
185
125
85
33
M16
12
28
180
185
55
185 x 4
25
200
199.5
240
4
150
180
765
60
M30
8
210
140
95
33
M16
12
28
200
210
60
210 x 5
26
220
219.5
260
4
165
195
865
80
M36
8
225
160
110
39
M20
12
28
220
225
75
225 x 5
M a = Требуемый момент затяжки
M t = Максимальная величина момента, передаваемого стяжным кольцом
80
СЕРИЯ E

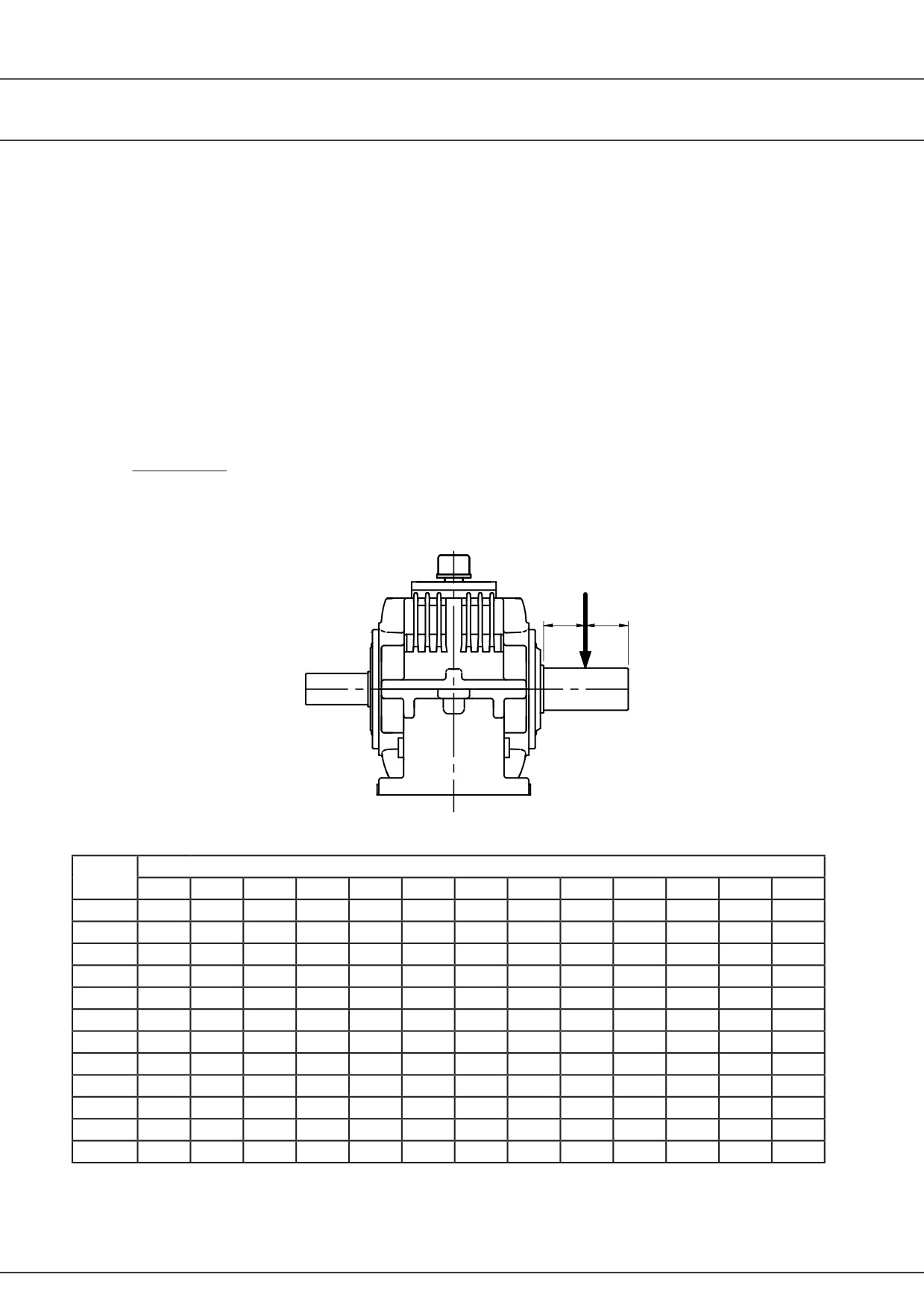

ВНЕШНИЕ НАГРУЗКИ ВЫХОДНОГО ВАЛА
Максимально допустимая внешняя радиальная нагрузка
При установке звездочки, зубчатого колеса и т.п. на вал необходимо сделать расчет внешней радиальной нагрузки и
сравнить полученный результат с максимально допустимыми значениями, приведенными в таблице. Внешнюю радиальную
нагрузку можно уменьшить за счет увеличения диаметра звездочки или колеса. В случае превышения максимально
допустимого значения внешней радиальной нагрузки, звездочка или колесо следует устанавливать на отдельном валу,
который подсоединен с помощью упругой муфты и опирается на собственные подшипники.
Указанные в таблице значения даны для условий наиболее неблагоприятного направления вращения, при этом редуктор
передает полную номинальную мощность, а нагрузка P приложена в середине вала. Отсюда следует, что эти значения могут
быть увеличены, если выбрано более благоприятное направление вращения или если передаваемая мощность меньше
номинала, или если место приложения нагрузки находится ближе к корпусу редуктора. За дополнительной информацией
обращайтесь к нашим специалистам. В любом случае, звездочка, колесо и т.п. должны располагаться как можно ближе к
корпусу редуктора, чтобы уменьшить нагрузку на подшипники и усилие на валу и продлить срок службы.
При указанной мощности все редукторы выдерживают мгновенную перегрузку в размере 100%.
Внешняя радиальная нагрузка (кН)
Навесной элемент
K (коэфф.)
Звездочка цепной передачи
1.00
кВт x 9,500 x K
Цилиндрическая или
P =
n2 x R
винтовая ведущая шестерня
1.25
где
Клиноременный шкив
1.50
Плоскоременный шкив
2.00
P
= эквивалент внешней радиальной нагрузки (кН)
кВт
= мощность, передаваемая валом (кВт)
n2
= частота вращения вала (об/мин)
Fr a
R
= радиус начальной поверхности (мм)
K
= коэффициент
=
=
Максимально допустимая внешняя радиальная нагрузка на выходном валу Fra (кН)
Типоразмер редуктора
n2
(об/мин)
14
15
16
17
18
19
20
21
22
23
24
25
26
315
8.0
10
11
11
10
15
19
22
21
18
20
30
27
260
6.1
11
12
13
12
17
22
25
23
20
24
36
33
180
7
13
14
15
13
22
27
32
30
22
34
48
47
160
8
13
15
16
14
24
29
34
32
24
37
53
51
120
9
16
17
19
16
28
34
40
38
30
46
64
63
100
10
17
19
20
18
31
37
44
43
34
52
71
71
71
12
20
22
24
21
36
43
52
52
43
64
87
87
63
12
21
22
25
23
38
46
55
55
46
69
93
93
40
15
23
22
30
28
47
50
67
68
58
88
116
118
25
18
23
22
36
34
56
50
82
79
74
111
129
148
12
23
23
22
41
37
56
50
87
79
102
132
129
172
6
23
23
22
41
37
76
79
96
100
160
180
180
185
Максимально допустимая осевая нагрузка
Проверка не требуется, если осевая нагрузка не превышает 50% от допустимой внешней радиальной нагрузки.
Если осевая нагрузка превышает это значение или имеет место сочетание осевой и радиальной нагрузки, следует
обратиться за консультацией к нашим специалистам.
81
СЕРИЯ E
СПЛОШНОЙ ВАЛ. РАЗМЕРЫ И ДОПУСКИ
A
B
SEC-AA
Допуск
Поле
Величина
d / D
B
Y
Z
U
V
d / D
по Z
допуска
допуска
19
6
15.5
21.5
M6
16
+0.015
-0.1
19-30
k6
20
6
16.5
22.5
M6
16
+0.002
24
8
20
27
M8
19
+0.018
32-50
k6
+0.002
25
8
21
28
M10
22
+0.030
28
8
24
31
M10
22
52-80
m6
+0.011
30
8
26
33
M10
22
+0.035
32
10
27
35
M12
28
85-120
m6
+0.013
35
10
30
38
M12
28
+0.040
140-180
m6
38
10
33
41
M12
28
+0.015
40
12
35
43
M16
36
+0.046
190-250
m6
+0.017
42
12
37
45
M16
36
45
14
39.5
48.5
M16
36
48
14
42.5
51.5
M16
36
50
14
44.5
53.5
M16
36
Поле
Величина
B
52
16
46
56
M20
42
допуска
допуска
55
16
49
59
M20
42
0
3-6
58
16
52
62
-0.2
M20
42
-0.030
60
18
53
64
M20
42
0
8-10
65
18
58
69
M20
42
-0.036
68
20
60.5
72.5
M20
42
0
12-18
h9
-0.043
70
20
62.5
74.5
M20
42
0
75
20
67.5
79.5
M20
42
20-28
-0.052
80
22
71
85
M20
42
0
32-50
85
22
76
90
M20
42
-0.062
90
25
81
95
M24
50
95
25
86
100
M24
50
100
28
90
106
M24
50
105
28
95
111
M24
50
110
28
100
116
M24
50
115
32
104
122
M24
50
120
32
109
127
M24
50
140
36
128
148
M30
60
160
40
147
169
M30
60
-0.3
170
40
157
179
M36
80
190
45
175
200
M36
80
82
СЕРИЯ E
ЦИЛИНДРИЧЕСКИЕ / КОНИЧЕСКО-

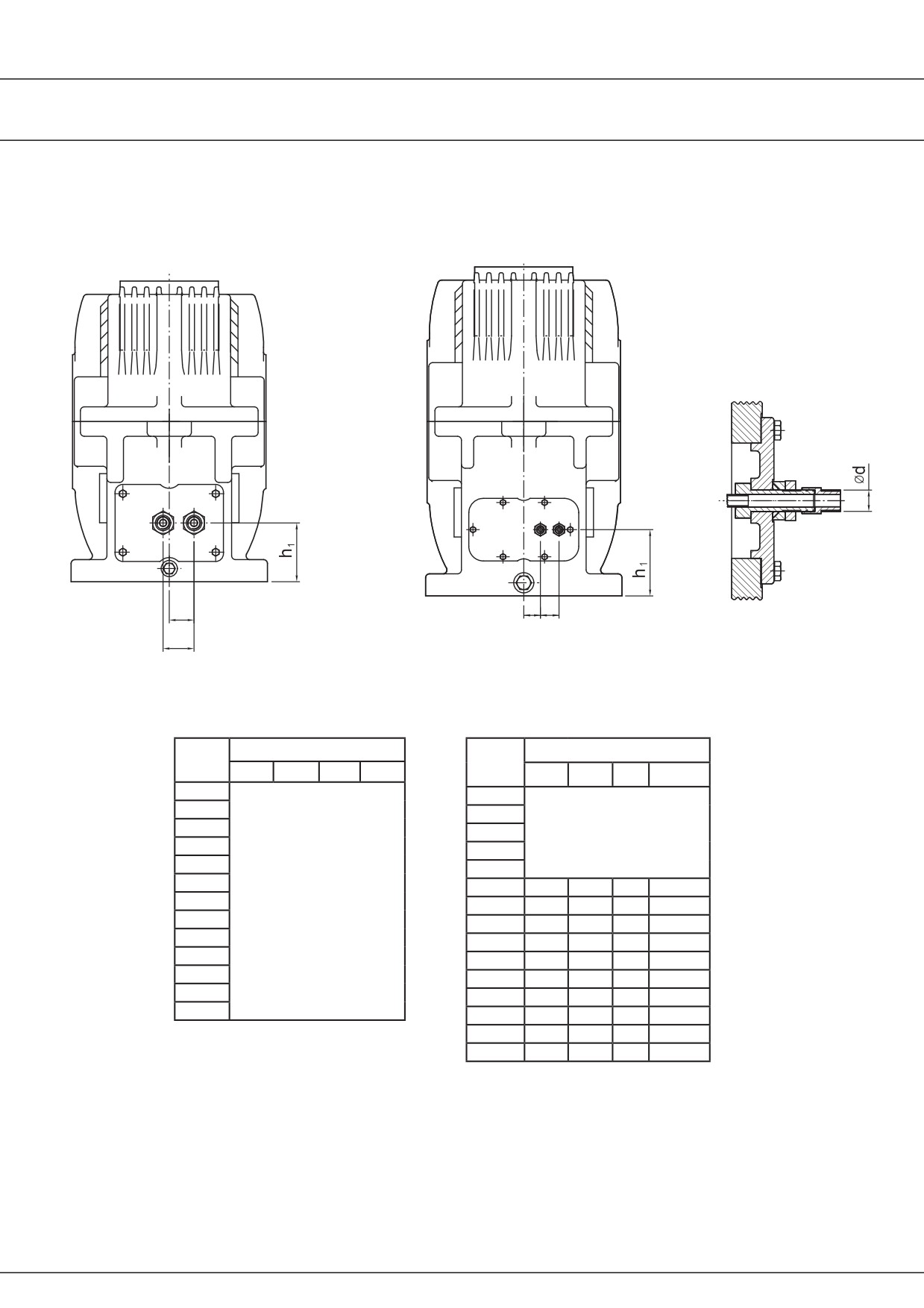

ЗМЕЕВИК ОХЛАЖДЕНИЯ
ЦИЛИНДРИЧЕСКИЕ РЕДУКТОРЫ
z
yz
y
Типоразмер 17
Типоразмер 18 и выше
Подсоединение змеевика
охлаждения
S1
Типо-
S2, S3, S4, K2, K3 & K4
Типо-
размер
размер
d
H1 2)
y
z
d
H1 2)
y
z
11
11
13
13
15
Размеры
14
по запросу
16
15
17
16
18
17
3/8”
75
40
32
Размеры
20
по запросу
18
3/8”
88
40
28
21
19
3/8”
88
40
28
22
20
3/8”
88
40
28
23
21
3/8”
110
40
40
24
22
3/8”
110
40
40
25
23
3/8”
110
40
40
26
24
1/2”
125
60
53
25
1/2”
125
60
53
26
1/2”
125
60
53
83
СЕРИЯ E
ЗНАЧЕНИЕ МОМЕНТА ИНЕРЦИИ (кг-м²) - H1, H2, H3, H4/ S1, S2, S3, S4
Типоразмер редуктора
ТИП
i
N
11
13
14
15
16
17
18
19
20
21
22
23
24
25
26
1.25
0.0110
0.0381
-
0.1171
-
0.3736
0.6788
-
1.9447
3.1712
5.4903
-
-
-
-
1.4
0.0096
0.0331
-
0.1034
-
0.3256
0.5967
-
1.7091
2.8137
4.8453
-
-
-
-
1.6
0.0084
0.0288
-
0.0914
-
0.2838
0.5246
-
1.5021
2.4966
4.2761
7.5047
13.7072
24.5190
-
1.8
0.0074
0.0251
-
0.0807
-
0.2474
0.4611
-
1.3202
2.2152
3.7737
6.4097
12.0608
21.4817
38.8289
2
0.0066
0.0225
-
0.0728
-
0.2229
0.4115
-
1.1754
1.9670
3.3594
5.9417
10.7405
19.2453
34.7051
2.24
0.0057
0.0201
-
0.0642
-
0.1974
0.3624
-
1.0437
1.7430
2.9678
5.2070
9.4628
17.1708
30.7868
H1/
2.5
0.0053
0.0176
-
0.0578
-
0.1775
0.3236
-
0.9308
1.5483
2.6808
4.6199
8.3181
15.0927
27.4575
S1
2.8
0.0047
0.0155
-
0.0507
-
0.1563
0.2618
-
0.8321
1.3719
2.3846
4.1078
7.3197
13.4406
23.9837
3.15
0.0042
0.0138
-
0.0455
-
0.1389
0.2513
-
0.7322
1.2101
2.0733
3.6029
6.4733
11.7963
21.1103
3.55
0.0033
0.0111
-
0.0344
-
0.1085
0.1937
-
0.5787
0.9804
1.6860
2.9046
5.4212
9.7838
17.7320
4
0.0029
0.0098
-
0.0296
-
0.0947
0.1688
-
0.4977
0.8441
1.4502
2.5070
4.7576
8.5308
15.4682
4.5
0.0026
0.0084
-
0.0257
-
0.0807
0.1451
-
0.4344
0.7397
1.2788
2.1729
4.0887
7.4270
13.3917
5
0.0023
0.0074
-
0.0224
-
0.0708
0.1269
-
0.3794
0.6393
1.0965
1.8998
3.5340
6.3119
11.3897
5.6
-
-
0.0158
0.0295
0.0530
0.0970
0.1754
0.2827
0.5422
0.9295
1.5542
3.0090
5.1498
9.2019
16.2044
6.3
-
-
0.0135
0.0254
0.0449
0.0824
0.1491
0.2450
0.4536
0.8105
1.3527
2.5445
4.3722
7.6863
13.5713
7.1
-
-
0.0116
0.0218
0.0380
0.0699
0.1268
0.2123
0.3795
0.7067
1.1774
2.1516
3.7121
6.4203
11.3660
8
-
-
0.0099
0.0188
0.0330
0.0611
0.1113
0.1842
0.3272
0.9962
0.9962
1.8209
3.1782
5.5056
9.7374
9
-
-
0.0078
0.0150
0.0261
0.0489
0.0887
0.1475
0.2624
0.4778
0.7890
1.4477
2.4744
4.3944
7.5695
10
-
-
0.0074
0.0143
0.0249
0.0468
0.0848
0.1409
0.2501
0.4563
0.7520
1.3820
2.3663
4.1903
7.1912
H2/
11.2
-
-
0.0059
0.0114
0.0198
0.0375
0.0675
0.1122
0.2016
0.3705
0.5906
1.0835
1.8389
3.2372
5.6135
S2
12.5
-
-
0.0057
0.0110
0.0191
0.0363
0.0651
0.1082
0.1938
0.3570
0.5672
1.0421
1.7708
3.1086
5.3753
14
-
-
0.0045
0.0086
0.0155
0.0261
0.0482
0.0809
0.1461
0.2621
0.4412
0.8091
1.4061
2.4413
4.2239
16
-
-
0.0039
0.0074
0.0134
0.0225
0.0416
0.0710
0.1280
0.2276
0.3791
0.6932
1.2030
2.0904
3.5957
18
-
-
0.0030
0.0056
0.0102
0.0170
0.0315
0.0533
0.0968
0.1761
0.2916
0.5363
0.9437
1.6269
2.7644
20
-
-
0.0029
0.0099
0.0164
0.0588
0.0516
0.0936
0.3453
0.2823
0.5199
1.8413
1.5759
2.6699
22.4
-
-
0.0026
0.0077
0.0128
0.0535
0.0444
0.0744
0.3005
0.2192
0.4130
1.4295
1.2269
2.1566
25
-
-
-
0.0225
0.0413
0.0705
0.1263
0.2308
0.3925
0.7303
1.3073
2.1930
3.9525
28
-
-
-
0.0195
0.0355
0.0608
0.1093
0.2000
0.3390
0.6258
1.1173
1.8748
3.3368
31.5
-
-
-
0.0198
0.0360
0.0615
0.1090
0.2008
0.3403
0.6398
1.1490
1.8940
3.4198
35.5
-
-
-
0.0140
0.0260
0.0443
0.0808
0.1473
0.2498
0.4603
0.8165
1.3610
2.5735
40
-
-
-
0.0110
0.0200
0.0343
0.0653
0.1150
0.1948
0.3605
0.6355
1.0770
1.9133
45
-
-
-
0.0103
0.0190
0.0323
0.0618
0.1085
0.1878
0.3395
0.5988
0.9855
1.7985
H3/
50
-
-
-
0.0080
0.0150
0.0263
0.0440
0.0823
0.1415
0.2623
0.4643
0.7860
3.7035
S3
56
-
-
-
0.0068
0.0128
0.0220
0.0380
0.0700
0.1218
0.2243
0.3945
0.6665
3.2085
63
-
-
-
0.0073
0.0138
0.0240
0.0395
0.0748
0.1280
0.2390
0.4235
0.7093
1.2845
71
-
-
-
0.0063
0.0115
0.0200
0.0345
0.0640
0.1110
0.2058
0.3623
0.6058
1.0883
80
-
-
-
0.0053
0.0098
0.0178
0.0288
0.0545
0.0930
0.1750
0.3115
0.5100
0.9308
90
-
-
-
-
0.0053
0.0150
0.0248
0.0386
0.0798
0.1520
0.2182
0.4403
0.8135
100
-
-
-
-
0.0045
0.0148
0.0245
0.0353
0.0793
0.1510
0.2013
0.4420
0.8073
112
-
-
-
-
0.0038
0.0118
0.0200
0.0324
0.0640
0.1215
0.1857
0.3620
0.6558
125
-
-
-
-
-
-
0.0162
0.0297
0.0510
0.0936
0.1713
0.2862
0.5244
140
-
-
-
-
-
-
0.0135
0.0252
0.0432
0.0852
0.1452
0.2454
0.4509
160
-
-
-
-
-
-
0.0132
0.0246
0.0423
0.0831
0.1419
0.2394
0.4401
180
-
-
-
-
-
-
0.0105
0.0195
0.0342
0.0609
0.1077
0.1845
0.3405
200
-
-
-
-
-
-
0.0126
0.0237
0.0408
0.0804
0.1368
0.2301
0.4233
224
-
-
-
-
-
-
0.0102
0.0189
0.0330
0.0585
0.1038
0.1773
0.3273
H4/
250
-
-
-
-
-
-
0.0129
0.0240
0.0408
0.0741
0.1368
0.2265
0.4185
S4
280
-
-
-
-
-
-
0.0111
0.0204
0.0354
0.0696
0.1182
0.1980
0.3675
315
-
-
-
-
-
-
0.0090
0.0162
0.0288
0.0501
0.0891
0.1521
0.2832
355
-
-
-
-
-
-
0.0075
0.0138
0.0243
0.0429
0.0762
0.1323
0.2445
400
-
-
-
-
-
-
0.0063
0.0117
0.0213
0.0360
0.0654
0.1107
0.2079
450
-
-
-
-
-
-
0.0063
0.0114
0.0204
0.0342
0.0651
0.1107
0.2076
500
-
-
-
-
-
-
-
0.0057
-
0.0174
0.0288
-
0.0951
0.1806
560
-
-
-
-
-
-
-
0.0045
-
0.0138
0.0240
-
0.0771
0.1455
84
СЕРИЯ E
ЗНАЧЕНИЕ МОМЕНТА ИНЕРЦИИ (кг-м²) - B2, B3, B4/K2, K3, K4
Типоразмер редуктора
ТИП
i
N
11
13
14
15
16
17
18
19
20
21
22
23
24
25
26
5
-
-
-
0.0329
-
-
0.2005
-
-
1.1220
-
-
6.4715
-
-
5.6
-
0.0114
-
0.0318
-
-
0.1929
-
-
1.0842
1.8418
-
6.2213
10.9504
-
6.3
0.0038
0.0110
-
0.0306
-
0.1044
0.1856
-
0.5898
1.0478
1.7804
3.2670
5.9807
10.5095
20.1875
7.1
0.0038
0.0105
-
0.0296
-
0.1001
0.1785
-
0.5673
1.0125
1.7210
3.1574
5.7494
10.0863
19.5288
8
0.0036
0.0102
-
0.0285
-
0.0968
0.1724
-
0.5483
0.9789
1.6631
3.0548
5.5805
9.7674
18.9378
9
0.0030
0.0083
-
0.0233
-
0.0783
0.1409
-
0.4449
0.7886
1.3380
2.4473
4.4955
7.8683
15.2442
10
0.0024
0.0069
-
0.0192
-
0.0644
0.1164
-
0.3663
0.6435
1.0830
1.9863
3.6575
6.4106
12.4238
B2/
K2
11.2
0.0021
0.0057
-
0.0158
-
0.0525
0.0963
-
0.3015
0.5253
0.8841
1.6217
2.9885
5.2424
10.1013
12.5
0.0018
0.0048
-
0.0131
-
0.0435
0.0807
-
0.2499
0.4317
0.7197
1.3122
2.4492
4.2938
8.2713
14
0.0015
0.0041
-
0.0108
-
0.0362
0.0680
-
0.2100
0.3567
0.5903
1.0761
2.0273
3.5610
6.8516
16
0.0014
0.0035
-
0.0092
-
0.0299
0.0567
-
0.1754
0.2991
0.4905
0.8919
1.6979
2.9880
5.7323
18
0.0012
0.0030
-
0.0078
-
0.0254
0.0485
-
0.1488
0.2487
0.4044
0.7304
1.4079
2.4804
4.8758
20
0.0011
0.0027
-
0.0173
-
0.0222
0.0870
-
0.1310
0.5048
0.3491
0.6252
2.9313
2.1473
4.1493
22.4
0.0009
-
-
0.0165
0.0285
0.0194
0.0803
0.1498
0.1152
0.4795
0.8760
0.5352
2.7888
4.7188
3.5311
25
-
-
0.0078
0.0130
0.0228
0.0388
0.0648
0.1180
0.2135
0.3815
0.6983
1.2320
2.1905
3.5663
6.6940
28
-
-
0.0090
0.0153
0.0268
0.0415
0.0760
0.1383
0.2488
0.4418
0.8095
1.4475
2.5883
4.3400
7.9568
31.5
-
-
0.0073
0.0120
0.0213
0.0323
0.0595
0.1090
0.1963
0.3515
0.6458
1.1413
2.0323
3.4060
6.1613
35.5
-
-
0.0060
0.0098
0.0173
0.0265
0.0485
0.0885
0.1595
0.2863
0.5233
0.9300
1.6493
2.7660
5.0145
40
-
-
0.0050
0.0080
0.0140
0.0215
0.0395
0.0718
0.1293
0.2340
0.4258
0.7548
1.3283
2.2255
4.0178
45
-
-
0.0040
0.0065
0.0118
0.0175
0.0325
0.0588
0.1060
0.1935
0.3538
0.6210
1.0838
1.8013
3.2613
B3/
50
-
-
0.0035
0.0055
0.0098
0.0145
0.0268
0.0483
0.0865
0.1603
0.2938
0.5110
0.8845
1.4708
2.6635
K3
56
-
-
0.0030
0.0045
0.0080
0.0120
0.0223
0.0398
0.0718
0.1340
0.2460
0.4233
0.7268
1.1975
2.1560
63
-
-
0.0025
0.0038
0.0068
0.0100
0.0183
0.0335
0.0598
0.1130
0.2083
0.3553
0.6000
0.9820
1.7690
71
-
-
0.0023
0.0033
0.0058
0.0085
0.0153
0.0278
0.0493
0.0943
0.1740
0.2965
0.5030
0.8160
1.4675
80
-
-
0.0023
-
0.0058
0.0083
0.0234
0.0275
0.0490
0.1057
0.1730
0.2948
0.6429
0.8108
1.4575
90
-
-
0.0020
-
0.0050
0.0073
0.0188
0.0238
0.0418
0.0847
0.1495
0.2498
0.5002
0.6688
1.1943
100
-
-
0.0018
-
-
0.0063
0.0150
0.0210
0.0365
0.0678
0.1293
0.2198
0.3891
0.6774
1.0233
112
-
-
-
-
-
0.0093
0.0120
0.0168
0.0306
0.0543
0.0972
0.1716
0.3027
0.5274
0.9471
125
-
-
-
-
-
0.0087
0.0108
0.0147
0.0270
0.0480
0.0855
0.1515
0.2661
0.4665
0.8379
140
-
-
-
-
-
0.0099
0.0117
0.0150
0.0276
0.0483
0.0939
0.1599
0.2745
0.4833
0.8631
160
-
-
-
-
-
0.0078
0.0093
0.0120
0.0219
0.0393
0.0693
0.1218
0.2124
0.3744
0.6711
180
-
-
-
-
-
0.0093
0.0105
0.0126
0.0234
0.0414
0.0810
0.1359
0.2313
0.4101
0.7293
200
-
-
-
-
-
0.0075
0.0084
0.0102
0.0186
0.0336
0.0591
0.1032
0.1782
0.3171
0.5658
224
-
-
-
-
-
0.0051
0.0057
0.0072
0.0129
0.0234
0.0402
0.0726
0.1257
0.2268
0.4020
B4/
250
-
-
-
-
-
0.0048
0.0054
0.0066
0.0120
0.0219
0.0372
0.0675
0.1161
0.2109
0.3729
K4
280
-
-
-
-
-
0.0048
0.0054
0.0063
0.0114
0.0207
0.0351
0.0633
0.1083
0.1977
0.3486
315
-
-
-
-
-
0.0048
0.0051
0.0060
0.0108
0.0195
0.0330
0.0597
0.1023
0.1875
0.3300
355
-
-
-
-
-
0.0048
0.0051
0.0057
0.0102
0.0186
0.0315
0.0570
0.0978
0.1794
0.3156
400
-
-
-
-
-
0.0045
0.0048
0.0054
0.0099
0.0180
0.0303
0.0549
0.0936
0.1725
0.3027
450
-
-
-
-
-
0.0045
-
0.0054
0.0099
-
0.0303
0.0546
-
0.1722
0.3024
500
-
-
-
-
-
0.0045
-
0.0051
0.0096
-
0.0294
0.0534
-
0.1680
0.2943
560
-
-
-
-
-
0.0039
-
0.0045
0.0081
-
0.0246
0.0426
-
0.1353
0.2538
85
