Rexroth Гидравлические устройства и электронные компоненты. Информация о производственной программаe (2006 год) - часть 6

Гидроагрегаты и оснащение

152

Hydraulics Bosch Rexroth AG

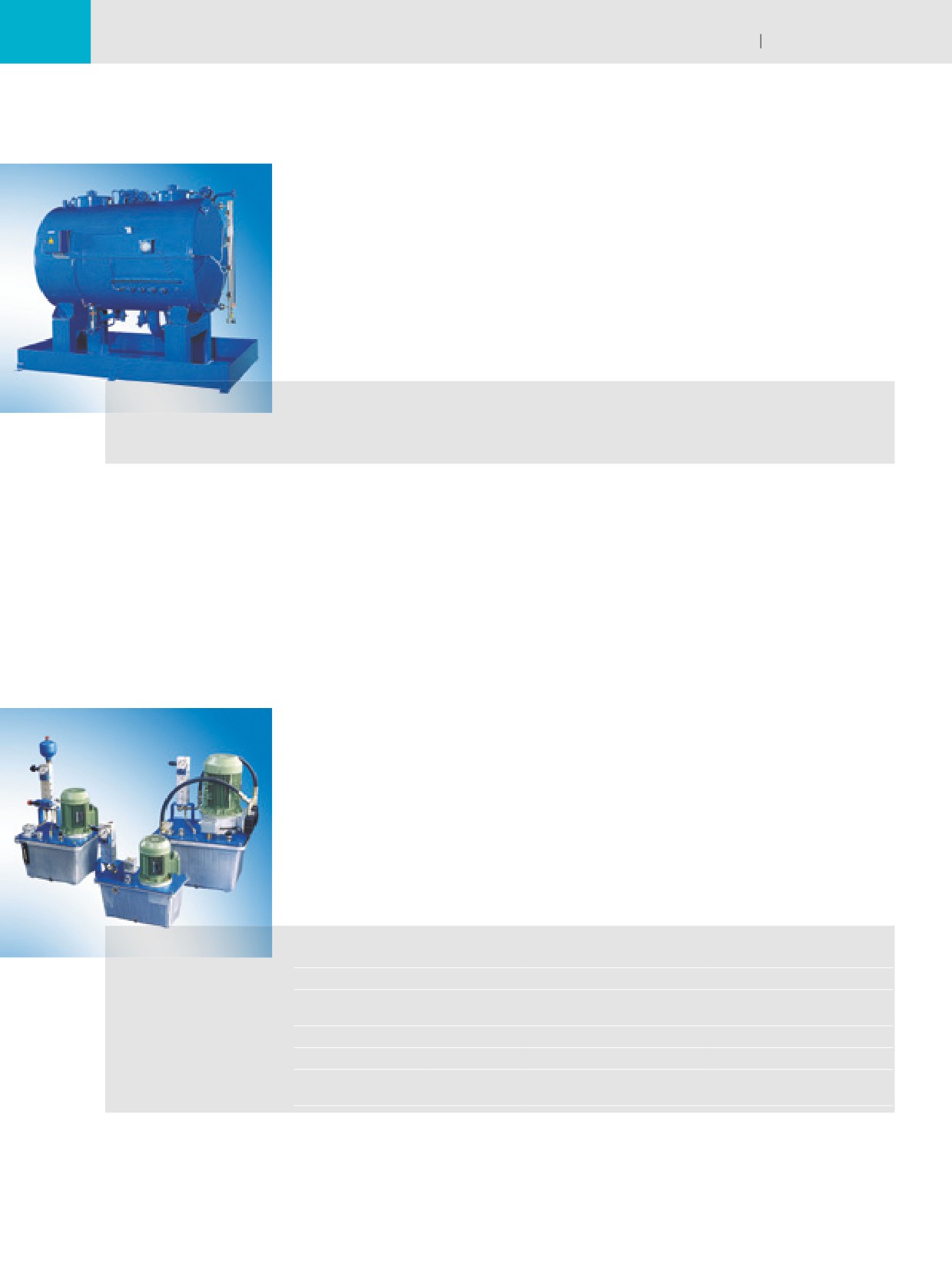

Гидробак

< Бак объемом от 1000 до 20 000 литров

< Стальной бак с большой статической и динамической жесткостью

< Вводы трубопроводов через стенки бака с приварными резьбовыми

соединениями, фланцы в соответствии со стандартами SAE или DIN

< Камера всасывания отделена от обратной камеры

< Баки могут поставлятся с разделительной стенкой или с успокоительной стенкой

< Петли для транспортировки

< Трапы в баке для типоразмеров от 5000 до 13 000

< Лестницы в баке для типоразмеров от 16 000 до 20 000

Тип ABTSR

Подробная информация:

по запросу

Модульные стандартные агрегаты

< Бак объемом 20; 40 и 60 литров

< Исполнение бака: алюминиевый бак

< Прочный алюминиевый бак

< Модульная конструкция

< Компактное исполнение агрегата

< Возможна индивидуальная адаптация

< Разнообразные возможности применения

< Возможны дополнительные варианты

< Легко осматриваемая и обслуживаемая конструкция

Тип ABSKG

Подробная информация:

Технические данные (насос/электродвигатель)

RE 51013

Вид насоса

Радиально-поршневой насос

Шестеренный насос

(нерегулируемый)

(нерегулируемый)

Рабочий объем

V_{g max} см³

от 1,6 до 10

от 1,9 до 16

Рабочее давление

p_max

бар

315

250

Мощность

P

кВт

от 0,37 до 7,5

от 0,37 до 7,5

электродвигателя

Bosch Rexroth AG Hydraulics

153

Гидроагрегаты и оснащение

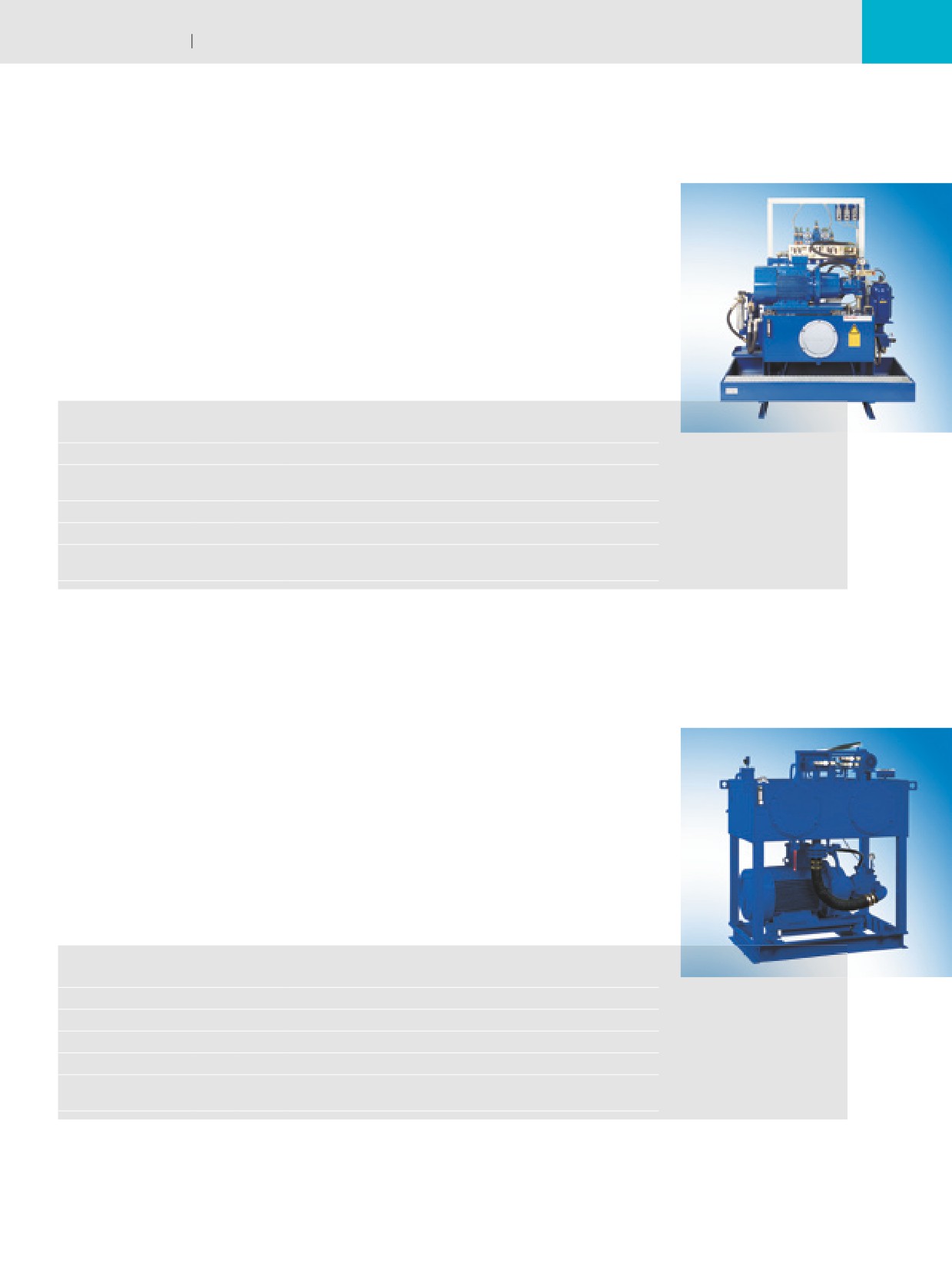

Модульные стандартные агрегаты

< Бак объемом 100; 160; 250; 400 и 800 литров

< Исполнение бака: стальной бак в соответствии с DIN 24339, форма AN форма

люка C, стандарт AB 40-40

< Прочный стальной бак

< Модульная конструкция системы управления, узлов аккумулятора, узлов

охладителя

< Группа насос-электродвигатель

< Циркуляционный контур фильтр-охладитель

< Основной агрегат с насосным агрегатом, принадлежности для бака (заправочный

фильтр и фильтр системы вентиляции, индикатор уровня масла, люк для очистки

бака, слив), фильтр в сливной линии, поплавковый выключатель, термостат

Тип ABMAG

Технические данные (насос/электродвигатель)

Подробная информация:

RE 51098

Вид насоса

Пластинчатый насос / аксиально-поршневой насос

(регулируемый)

Рабочий объем

V_{g max} см³

от 18 до 140

Рабочее давление

p_max

бар

315

Мощность

P

кВт

от 4 до 75

электродвигателя

Агрегаты с напорными гидробаками

< Бак объемом 400, 630, 800 и 1000 литров

< Исполнение бака: стальной бак с опорами

< Фильтр: циркуляционный контур фильтр-охладитель

< Прочный стальной бак

< За счет использования модульного принципа можно легко увеличить агрегат

< Хорошая доступность ко всем деталям

< Разнообразные возможности применения в промышленности

< Большой срок службы

< Низкий уровень шума

< Объемный расход, определяющийся устройствами для установки и

регулирования

Тип ABHSG

Технические данные (насос/электродвигатель)

Подробная информация:

по запросу

Вид насоса

Аксиально-поршневой насос (регулируемый)

Рабочий объем

V_{g max} см³

от 45 до 250

Рабочее давление

p_max

бар

315

Мощность

P

кВт

от 7,5 до 160

электродвигателя

Гидроагрегаты и оснащение

154

Hydraulics Bosch Rexroth AG

Приводные гидроагрегаты

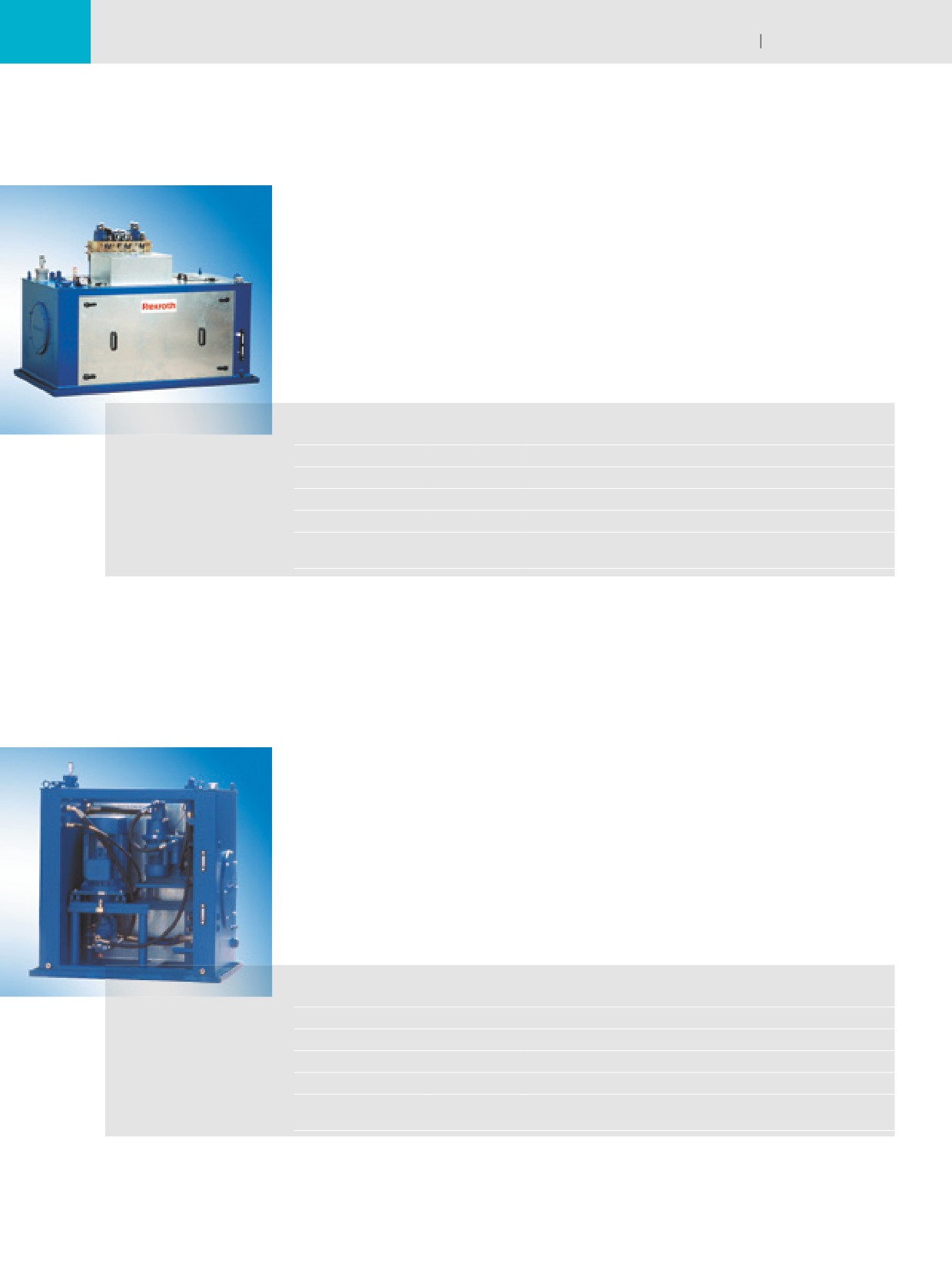

< Бак объемом от 100 до 1000 литров

< Очень низкий уровень шума при работе

< Группа насос-электродвигатель горизонтального расположения

< Многосторонние возможности применения:

- Общее машиностроение

- Литьевые машины

- Подъемное и лифтовое оборудование

- Прессостроение

- Лаборатории, школы

< Объемный расход, определяющийся устройствами для установки и

регулирования

Тип ABFAG

Подробная информация:

Технические данные (насос/электродвигатель)

RE 51096

Вид насоса

Аксиально-поршневой насос (регулируемый)

Рабочий объем

V_{g max} см³

от 28 до 140

Рабочее давление

p_max

бар

315

Мощность

P

кВт

от 7,5 до 90

электродвигателя

Приводные гидроагрегаты

< Бак объемом от 100 до 1000 литров

< Очень низкий уровень шума при работе

< Группа насос-электродвигатель вертикального расположения

< Небольшая площадь установки

< Многосторонние возможности применения:

- Общее машиностроение

- Литьевые машины

- Подъемное и лифтовое оборудование

- Прессостроение

- Лаборатории, школы

< Объемный расход, определяющийся устройствами для установки и

регулирования

Тип ABFAG-V

Подробная информация:

Технические данные (насос/электродвигатель)

RE 51094

Вид насоса

Аксиально-поршневой насос (регулируемый)

Рабочий объем

V_{g max} см³

от 28 до 140

Рабочее давление

p_max

бар

315

Мощность

P

кВт

от 7,5 до 90

электродвигателя

Bosch Rexroth AG Hydraulics

155

Гидроагрегаты и оснащение

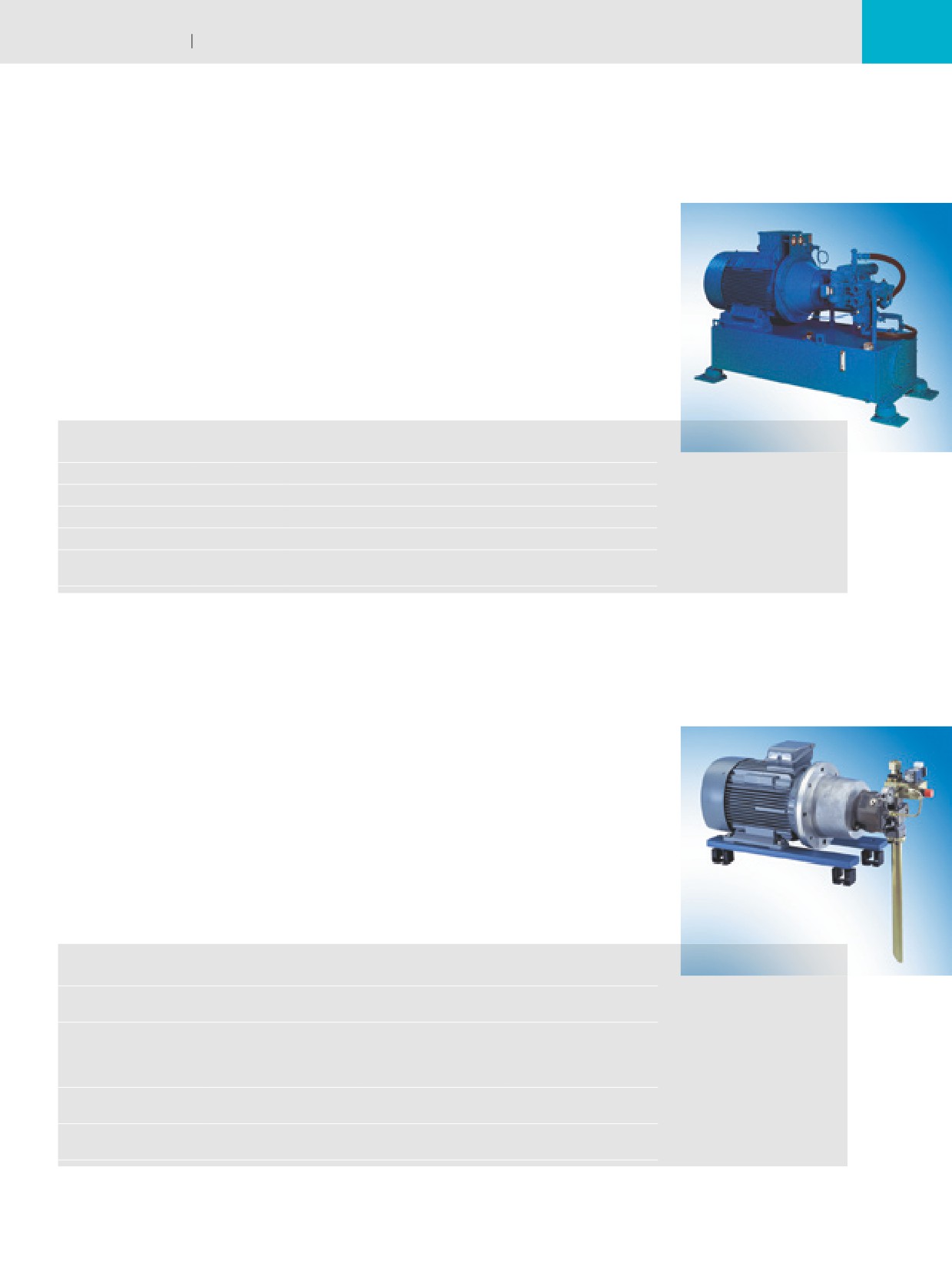

Первичные гидроагрегаты

< Бак объемом от 63 до 400 литров

< Для закрытых контуров

< Прочный стальной бак

< Хорошая доступность

< Разнообразные возможности применения в промышленности:

- Измельчительные установки

- Мешалки

- Смесители

- Центрифуги

- Намоточные устройства

< Объемный расход, определяющийся устройствами для установки и

регулирования

Тип ABPAG

Технические данные (насос/электродвигатель)

Подробная информация:

по запросу

Вид насоса

Аксиально-поршневой насос (регулируемый)

Рабочий объем

V_{g max} см³

от 28 до 250

Рабочее давление

p_max

бар

360

Мощность

P

кВт

от 15 до 160

электродвигателя

Группы насос-электродвигатель

< С типом насоса A10VSO; PV7 и PGH

< Электродвигатель типоразмера от 132 до 280

< Электродвигатель с лапами и фланцем, исполнение B35

< Насосы закреплены на электродвигателе кронштейном крепления насоса и

соединительной муфтой

< Предназначены для установки на баках, опорных рамах или отдельно

< Низкий уровень шума при работе

< Разнообразные возможности применения

< Легко осматриваемая и обслуживаемая конструкция

< По выбору с нерегулируемыми и регулируемыми насосами

< Возможны комбинации насосов для многоконтурных систем

Тип ABAPG

Вид насоса

Рабочий объем

Максимальное рабочее

Мощность

Подробная информация:

в см³

давление p_max в бар

электродвигателя P в кВт

RE 51062

Vg max

Шестеренный

от 20 до 125

315

от 7,5 до 90

с внутренним

зацеплением

(нерегулируемый)

Пластинчатый

от 30 до 118

160

от 7,5 до 90

(регулируемый)

Аксиально-поршневой

от 18 до 140

315

от 7,5 до 90

(регулируемый)

Гидроагрегаты и оснащение

156

Hydraulics Bosch Rexroth AG

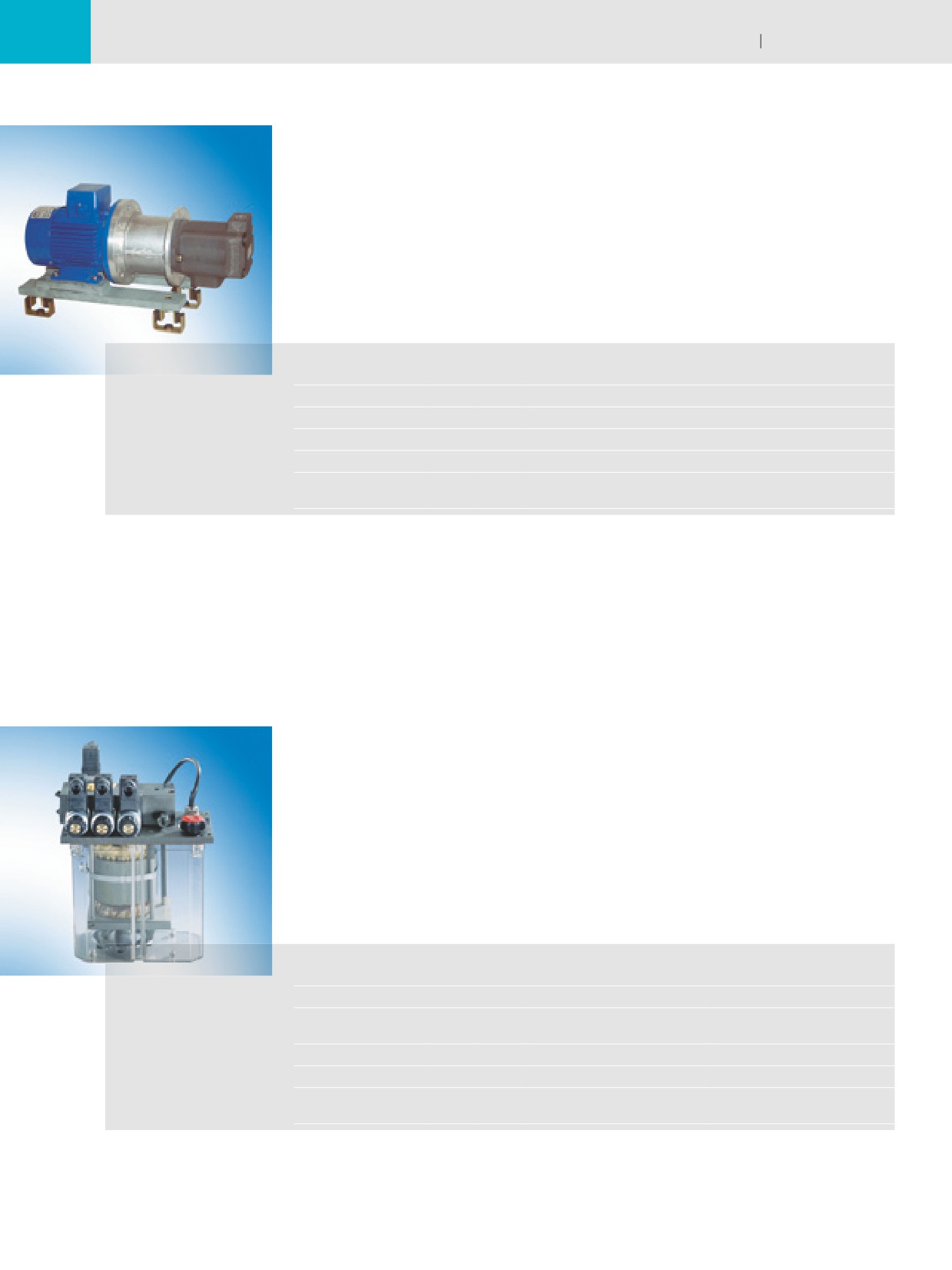

Группы насос-электродвигатель

< Электродвигатель с лапами и фланцем, исполнение B35

< Насос закреплен на электродвигателе кронштейном крепления насоса и

соединительной муфтой

< Предназначены для установки на баках, опорных рамах или отдельно

< Низкий уровень шума при работе

< Исполнение с нерегулируемым насосом

< Специально разработаны для применения в циркуляционных контурах

(фильтр/охладитель)

Тип ABUPG

Подробная информация:

Технические данные (насос/электродвигатель)

RE 51066

Вид насоса

Пластинчатый насос (нерегулируемый)

Рабочий объем

V_{g max} см³

от 18 до 193

Рабочее давление

p_max

бар

10

Мощность

P

кВт

от 0,75 до 7,5

электродвигателя

Модули для нагружения и привода

< Бак объемом 2,9 литра

< Пластмассовый бак со встроенным электродвигателем

< Продолжительность включения, кратковременный режим работы S2 и повторно-

кратковременный режим работы S3

< Компактная конструкция

< Малошумные

< Широкая область применения

< Большое многообразие вариантов

< Возможно полностью гидравлическое управление

< Система управления не имеет внешних соединений

< Готовы к присоединению

Тип UPE 1

Подробная информация:

Технические данные (насос/электродвигатель)

RE 51137

Вид насоса

Радиально-поршневой насос

Модуль управления:

(нерегулируемый)

RE 51144

Рабочий объем

V_{g max} см³

от 0,26 до 1,6

Рабочее давление

p_max

бар

700

Мощность

P

кВт

0,37

электродвигателя

Bosch Rexroth AG Hydraulics

157

Гидроагрегаты и оснащение

Модули для нагружения и привода

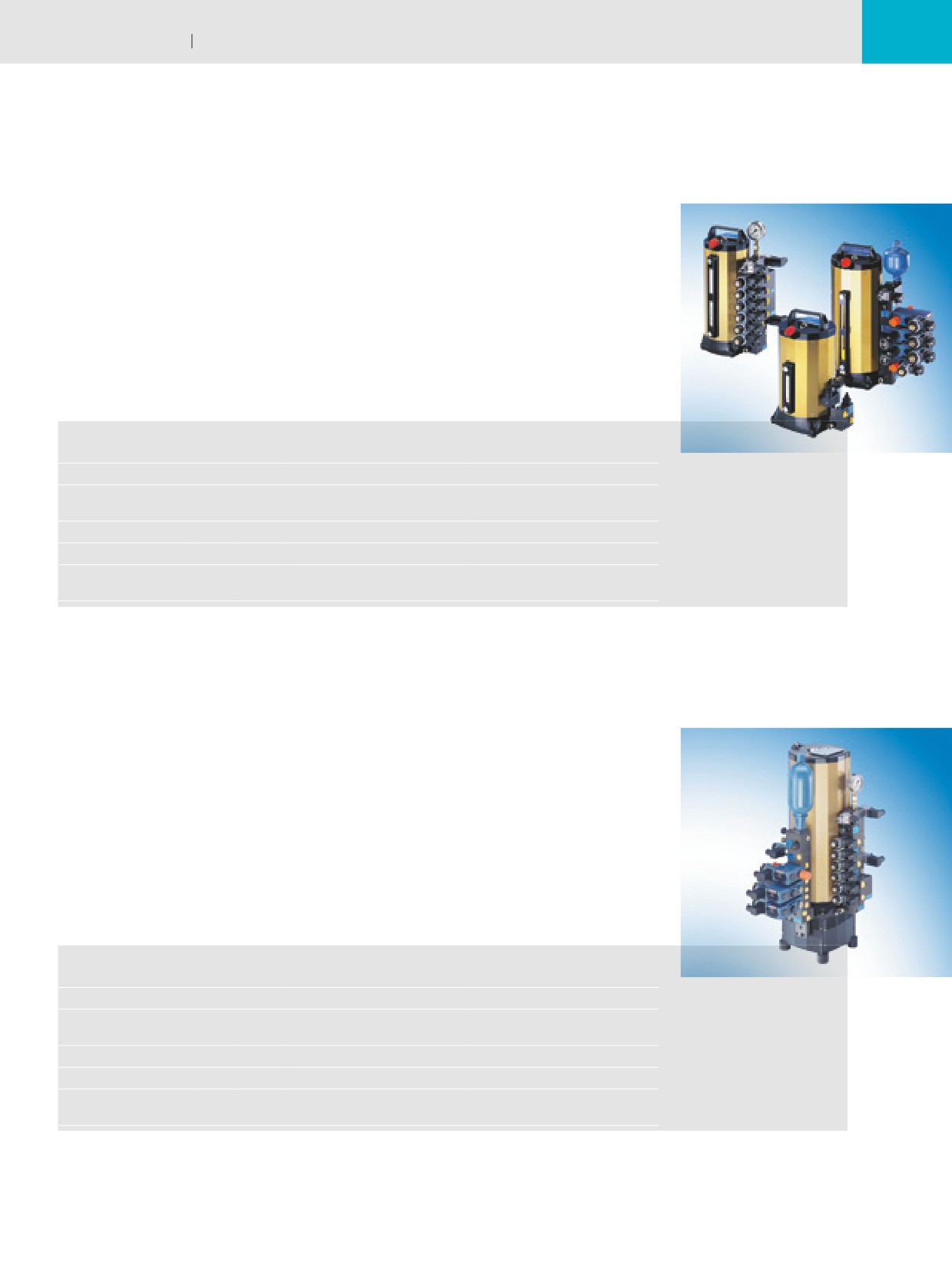

< Бак объемом от 2,4 до 7,2 литра

< Алюминиевый бак со встроенным электродвигателем

< Продолжительность включения, кратковременный режим работы S2 и повторно-

кратковременный режим работы S3

< Компактная конструкция

< Малошумные

< Широкая область применения

< Большое многообразие вариантов

< Возможно полностью гидравлическое управление

< Система управления не имеет внешних соединений

< Возможен внешний монтаж

< Готовы к присоединению

Тип UPE 2

Технические данные (насос/электродвигатель)

Подробная информация:

RE 51142

Вид насоса

Радиально-поршневой насос

Шестеренный насос

Модуль управления:

(нерегулируемый)

(нерегулируемый)

RE 51144

Рабочий объем

V_{g max} см³

от 0,40 до 2,0

от 1,0 до 10,0

Рабочее давление

p_max

бар

700

260

Мощность

P

кВт

от 1,1 до 2,2

от 1,1 до 2,2

электродвигателя

Модули для нагружения и привода

< Бак объемом от 8,5 до 11 литров

< Исполнение бака: Алюминиевый бак со встроенным электродвигателем

< Продолжительность включения, длительный режим работы S1

< Компактная конструкция

< Малошумные

< Высокая охлаждающая способность

< Одинарный и спаренный насос

< Возможны две отдельные гидравлические системы управления

< Система управления не имеет внешних соединений

< Готовы к присоединению

Тип UPE 3

Технические данные (насос/электродвигатель)

Подробная информация:

RE 51147

Вид насоса

Радиально-поршневой насос

Шестеренный насос

Модуль управления:

(нерегулируемый)

(нерегулируемый)

RE 51144

Рабочий объем

V_{g max} см³

от 0,67 до 1,67

от 1,0 до 10,0

Рабочее давление

p_max

бар

700

260

Мощность

P

кВт

от 3,0 до 4,0

от 3,0 до 4,0

электродвигателя

Гидроагрегаты и оснащение

158

Hydraulics Bosch Rexroth AG

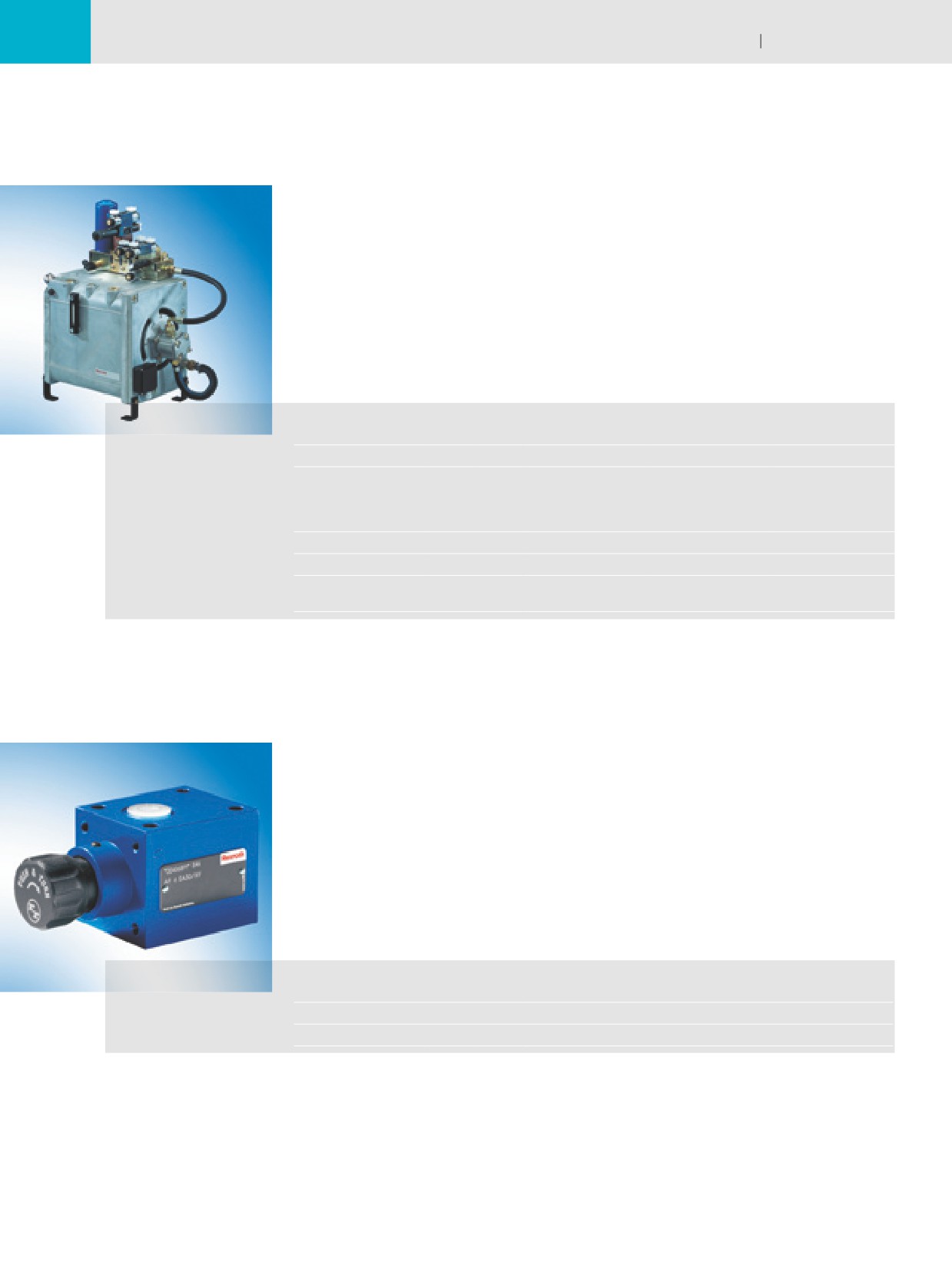

Модули для привода

< Бак объемом 26 литров

< Алюминиевый бак

< Продолжительность включения 100%

< Компактная конструкция

< Малошумные

< Высокая охлаждающая способность

< Широкая область применения

< Различные возможности крепления

< Возможно полностью гидравлическое управление

< Готовы к присоединению

Тип UPE 5

Подробная информация:

Технические данные (насос/электродвигатель)

RE 51145

Вид насоса

Шестеренный насос с

Шестеренный

Пластинчатый насос

Модуль управления:

внешним зацеплением

насос с внутренним

(регулируемый)

RE 51156

(нерегулируемый)

зацеплением

(нерегулируемый)

Рабочий объем

V_{g max} см³

от 6,0 до 16,0

от 4,0 до 16,0

от 10 до 20

Рабочее давление

p_max

бар

200

250

160

Мощность

P

кВт

от 1,5 до 40

от 1,5 до 40

от 1,5 до 40

электродвигателя

Вентили для манометра

< Типоразмер 6

< 3-линейный продольный вентиль

< Для установки на плите ("P")

< Для резьбового присоединения ("A")

< Кнопочное управление

< С принадлежностями или без них (соединительная деталь, 2 уплотнительных

кольца, манометр, розетка)

< Различные диапазоны индикации, по выбору: до 60, 100, 160, 250, 400 бар

Тип AF

Подробная информация:

Технические данные

RE 50031

Рабочее давление

p_max

бар

300

Bosch Rexroth AG Hydraulics

159

Гидроагрегаты и оснащение

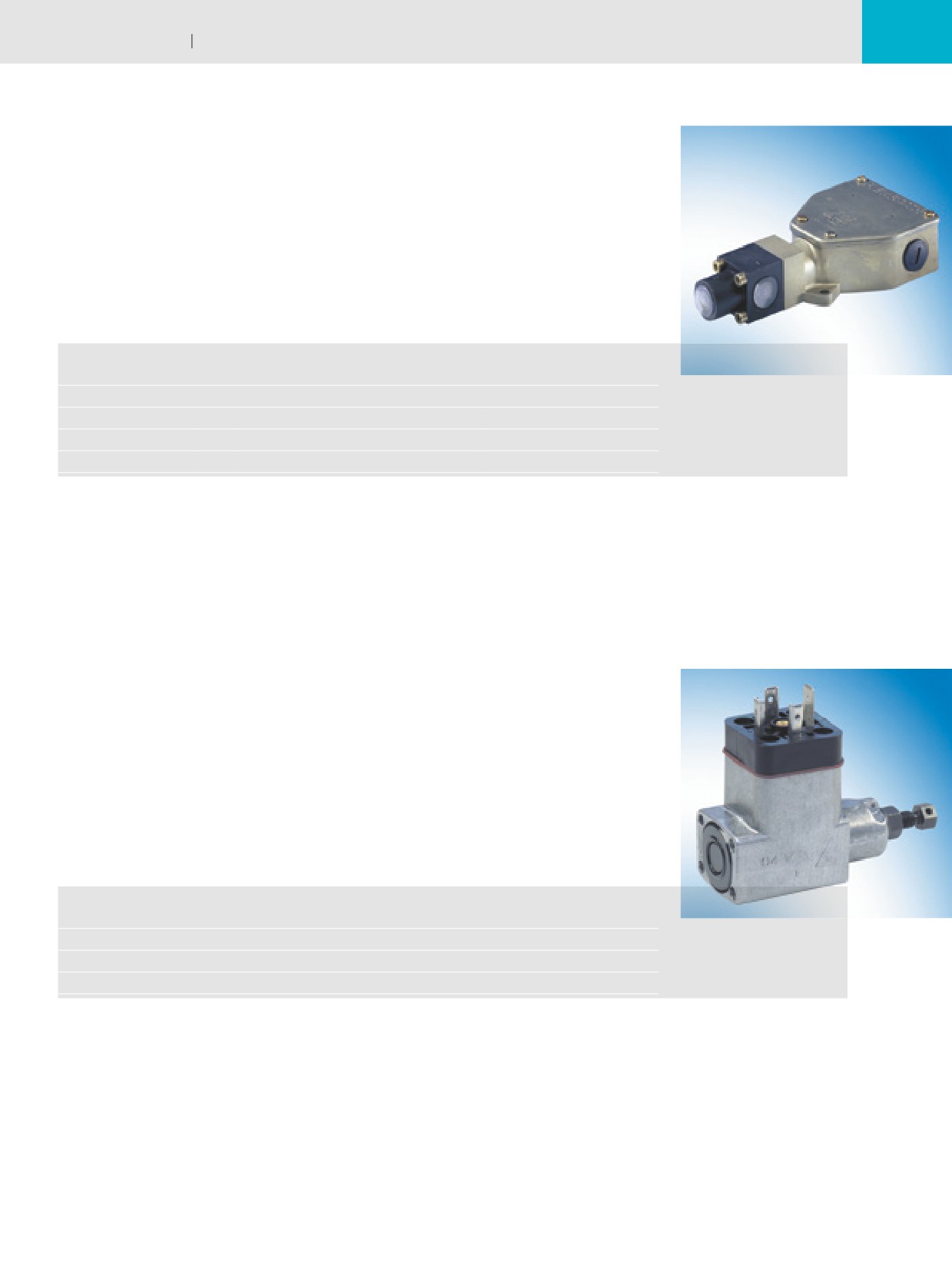

Поршневое реле давления

< Для резьбового присоединения

< С присодинением для отвода утечек, по выбору

< С контрольной лампочкой, по выбору

< Во взрывозащищенном исполнении с искробезопасным электрическим контуром,

по выбору

< Ступени давления:

- исполнение "K": до 100, 350, 500 бар

- исполнение "O": до 50, 100, 350 бар

Тип HED 1

Технические данные

Подробная информация:

RE 50040

Исполнение

"K"

"O"

Рабочее давление

p_max

бар

500

350

Частота включений

1/ч

18000

3000 (кратковременно 6000)

Поршневое реле давления

< Для установки на плите ("OP")

< Для установки в трубопроводе ("OA")

< С резьбой для ввертывания ("OK")

< 4 ступени давления: 50, 210, 350, 630 бар

Тип HED 5

Технические данные

Подробная информация:

RE 50055

Рабочее давление

p_max

бар

630

Частота включений

1/ч

4800

Гидроагрегаты и оснащение

160

Hydraulics Bosch Rexroth AG

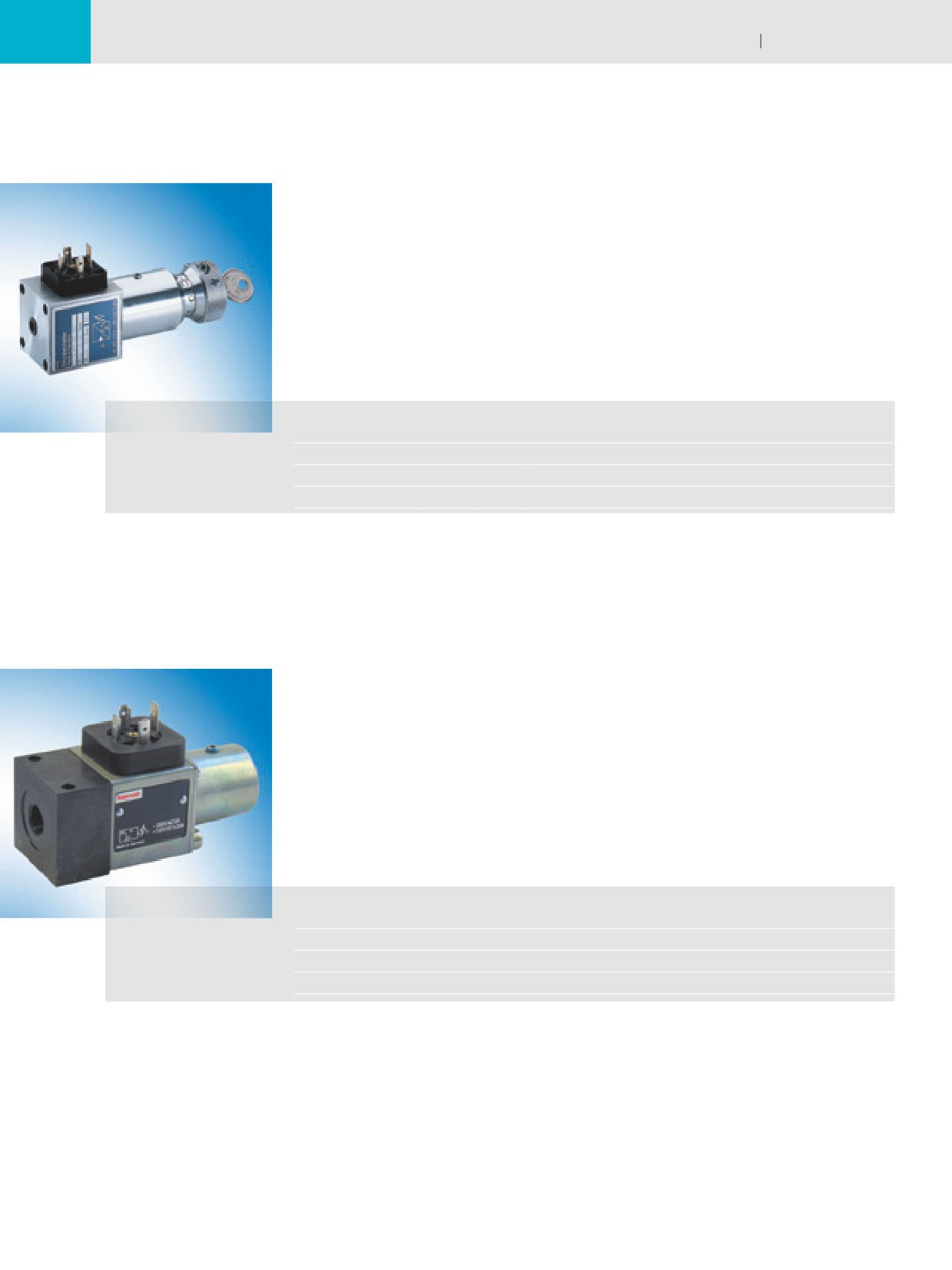

Поршневое реле давления

< Для установки на плите

< Для установки в трубопроводах

< Для присоединения к промежуточным плитам

< Без присодинения для отвода утечек

< Элементы настройки:

- установочный винт с внутренним шестигранником

- установочный винт с внутренним шестигранником и шкалой

- запираемая поворотная ручка со шкалой

< Контрольная лампочка, по выбору (встроенная в штекер)

< 5 ступеней давления: 55, 100, 150, 240, 350 бар

Тип HED 7

Подробная информация:

Типоразмер

6

RE 50058

Рабочее давление

p

max

бар

315/400

Частота включений

1/ч

7200

Поршневое реле давления

< Для установки на плите ("OP")

< Для установки в трубопроводе ("OA")

< В виде соединяющихся по высоте в цепочку элементов ("OH")

< С контрольной лампочкой, по выбору (только с большим присоединительным

штекером)

< С запираемой поворотной ручкой, по выбору

< Ступени давления: - исполнение "OP" и "OA": 50, 100, 200, 350, 630 бар

- исполнение "OH": макс. 50, 100, 200, 350 бар

Тип HED 8

Подробная информация:

Технические данные

RE 50061

Рабочее давление

p_max

бар

630

Частота включений

1/ч

7200

Bosch Rexroth AG Hydraulics

161

Гидроагрегаты и оснащение

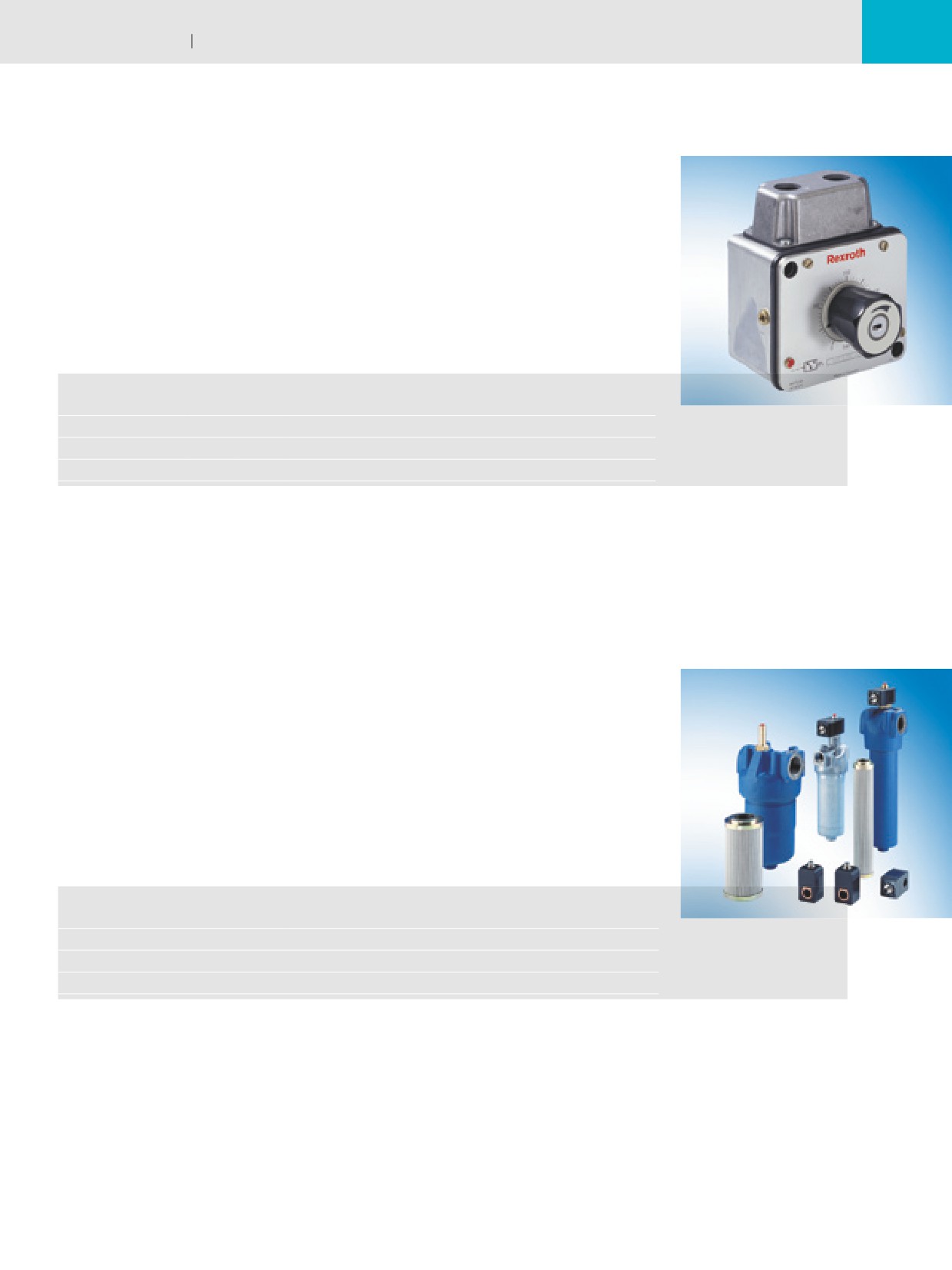

Реле давления с трубчатой пружиной с постоянной (HED 2) и

с бесступенчатой регулируемой (HED 3) разностью давлений

переключения

< Для резьбового присоединения

< С контрольной лампочкой, по выбору

< Различные виды электрического подключения

< С запираемой поворотной ручкой (HED 2); с запирающимся колпаком, по выбору

(HED 3)

< Разность давлений переключения регулируется за счет отдельной, независимой

настройки давлений переключения (HED 3)

< 5 ступеней давления: 25, 63, 100, 200, 400 бар

Тип HED 2 и HED 3

Исполнение

Подробная информация:

- тип HED 2: RE 50045

Рабочее давление

p_max

бар

400

– тип HED 3: RE 50050

Частота включений

1/ч

1800

Фильтры высокого давления в соответствии с DIN 24550 для

установки в магистралях

< Фильтроэлементы на основе неорганических волокон

< Адсорбция мелких частиц при широком диапазоне перепадов давления

< Высокая грязеемкость благодаря большой специфической поверхности

адсорбции

< Высокая стойкость фильтроэлементов (например, при холодном запуске)

< Абсолютная тонкость фильтрации 10 µm и 3 µm

< Механические, визуальные и электрические индикаторы загрязнения

Тип ABZFD…-DIN

Типоразмер

от 63 до 400

Подробная информация:

RE 50086

Номинальное давление p_max

бар

400

(фильтры присоединяются фланцами

Объемный расход

q_{V max} л/мин

360

сбоку к гидропанелям: RE 50087)

Гидроагрегаты и оснащение

162

Hydraulics Bosch Rexroth AG

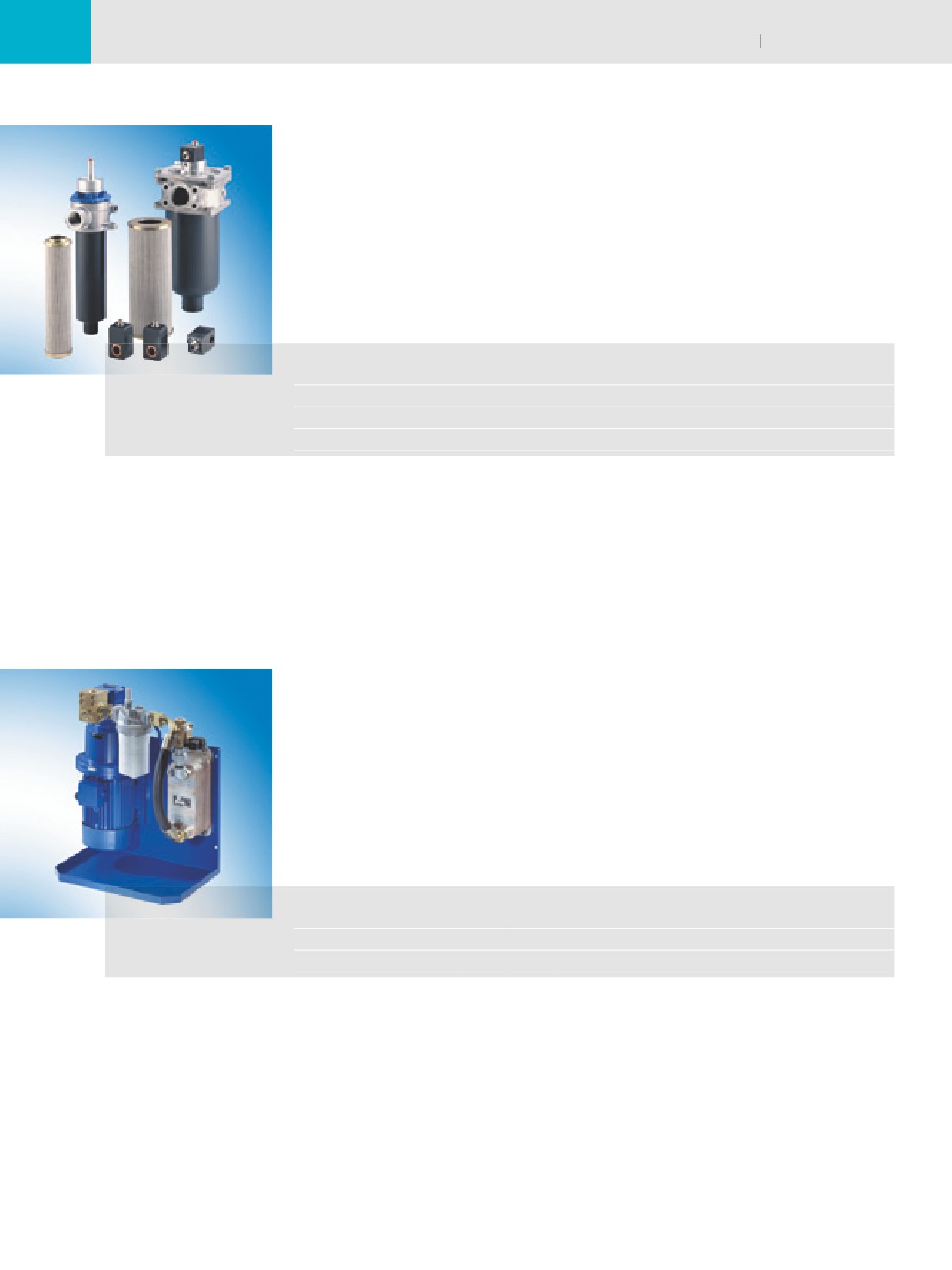

Фильтры в сливной линии в соответствии с DIN 24550 для

непосредственной установки в бак

< Фильтроэлементы на основе неорганических волокон

< Отличное качество фильтрации (значения β) при широком диапазоне перепада

давления

< Высокая грязеемкость благодаря большой специфической поверхности

фильтрации

< Высокая стойкость фильтроэлементов (например, при холодном запуске)

< Абсолютная тонкость фильтрации 10 µm и 3 µm

< Механические, визуальные и электрические индикаторы загрязнения

Тип ABZFR…-DIN

Подробная информация:

Типоразмер

от 40 до 630

RE 50088

Номинальное давление p_max

бар

10

Объемный расход

q_{V max} л/мин

460

Циркуляционный контур фильтр-охладитель

< Компактный циркуляционный контур с циркуляционным насосом, встроенным

фильтром низкого давления в соответствии с DIN 24550 и пластинчатым

теплообменником

< Электродвигатель типоразмера от 80 до 112

< Установка бака рядом или сверху по модульному принципу

Тип ABUKG

Подробная информация:

Технические данные (насос/электродвигатель)

RE 50126

Отводимая теплопроизвод.

P

кВт

от 4 до 37

Bosch Rexroth AG Hydraulics

163

Гидроагрегаты и оснащение ATEX

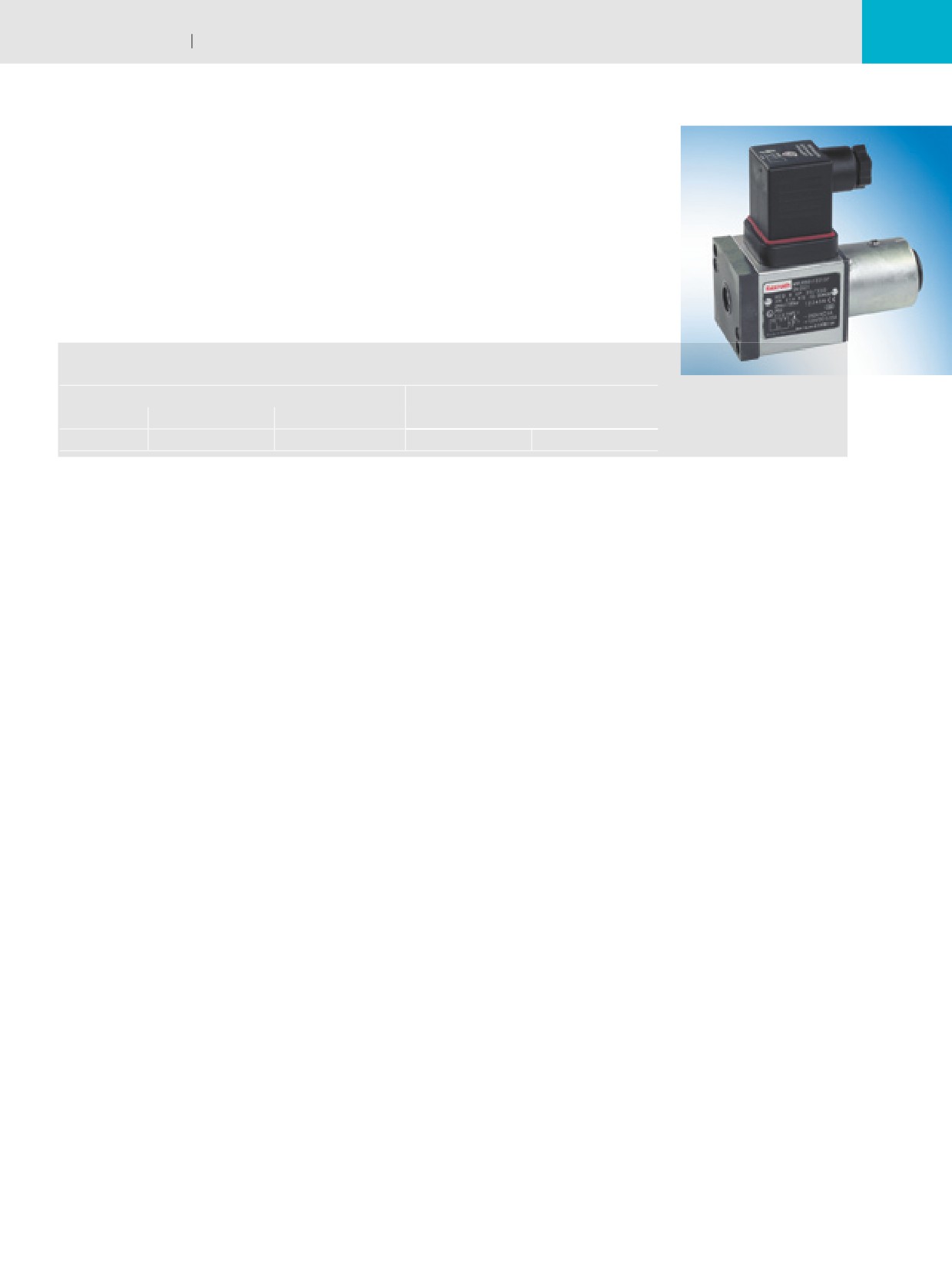

Поршневое реле давления

< Типоразмер 10

< Серия агрегата 2X

< Максимальное рабочее давление 630 бар

< Область применения в соответствии с директивой ЕС 94/9/EC о взрывозащите

Тип HED 8 …XN

Области применения в соответствии с директивой ЕС 94/9/EC

Тип взрывозащиты электромагнита в

Подробная информация:

соответствии с EN 50014/50281

RE 50061-XN-B2

Класс устройств

Категория по ATEX

Области применения

II

3D

пыль

II3D

Nicht z ndend

содержание      ..     4      5      6
