Bosch Каталог отопительного оборудования (2022 год)

82 | Настенные конденсационные газовые котлы I Примеры гидравлических схем

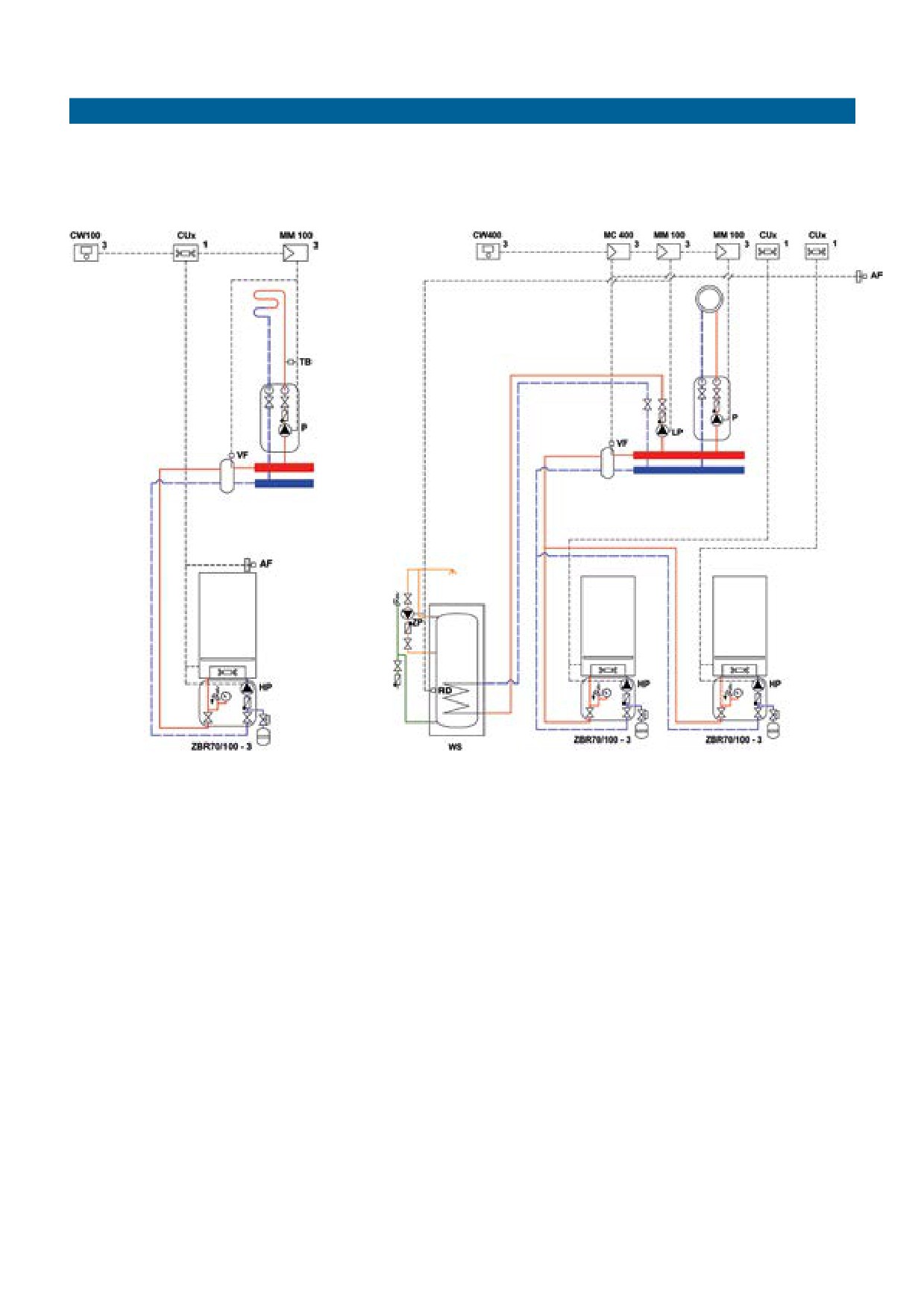

Примеры гидравлических схем для котла Condens 5000 W

Схема с одним

Схема каскада котлов с одним отопительным

отопительным контуром

контуром без смесителя и одним контуром ГВС

AF - Датчик наружной температуры

CUx - Плата управления котла

CW100 - Погодный регулятор

CW400 - Погодный регулятор

HP - насос первичного контура отопления

MM100 - силовой модуль для одного отопительного контура

в составе насосной группы

HP - насос первичного контура отопления в составе насосной

MM100 - силовой модуль для одного

группы

отопительного контура

MC400 - Каскадный модуль

P - насос вторичного контура отопления

LP - Загрузочный насос бойлера

TB - термоэлектрическое реле-ограничитель

P - насос вторичного контура отопления

температуры

RD - датчик температуры бойлера

VF - датчик температуры в прямом

VF - датчик температуры в прямом трубопроводе

трубопроводе

WS- бойлер косвенного нагрева

1 - размещение на котле

ZP - насос рециркуляции

3 - размещение на стене

1 - размещение на котле

3 - размещение на стене

В начало главы

К полному содержанию

83 | Настенные конденсационные газовые котлы I Примеры гидравлических схем

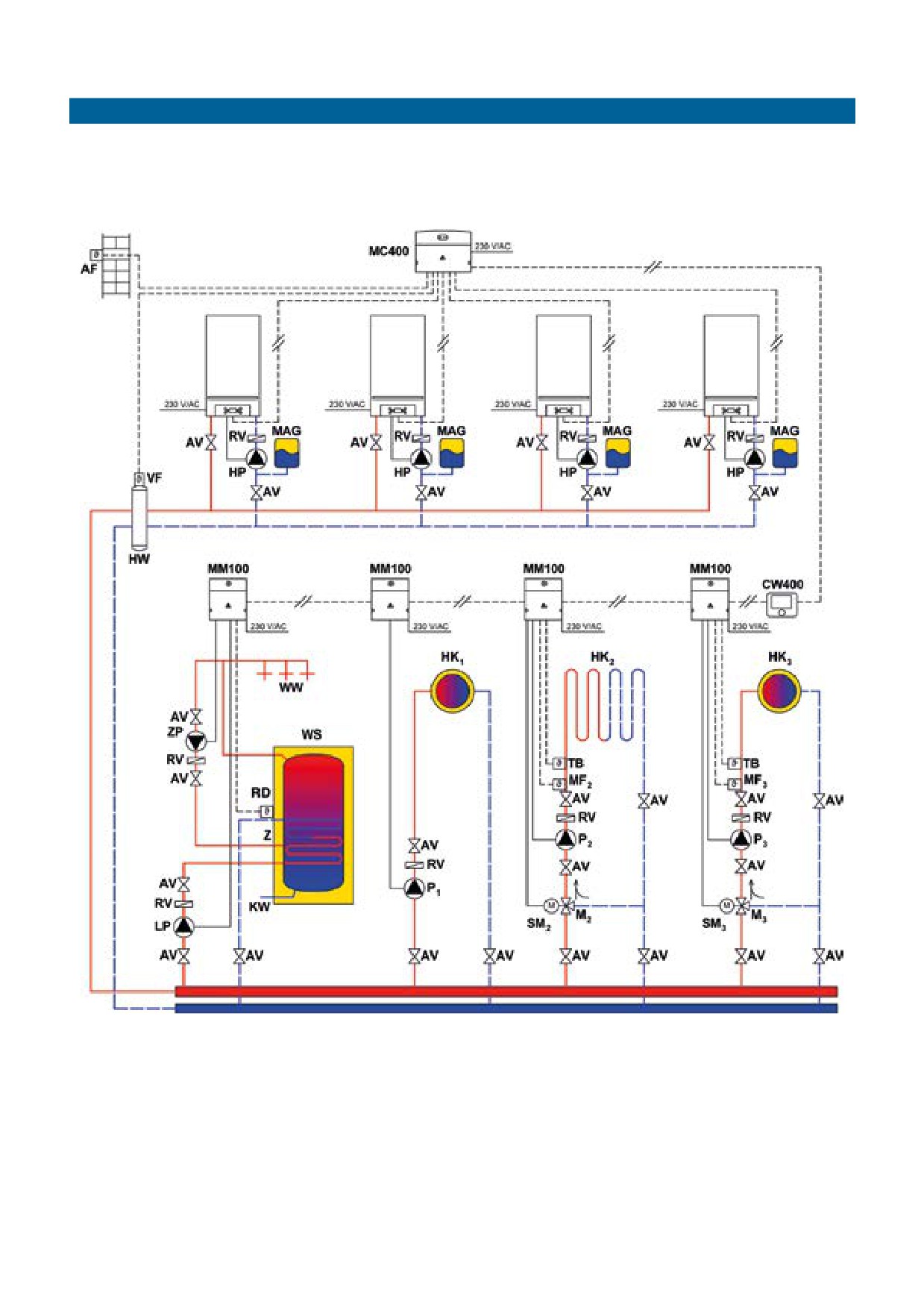

Каскадная схема с 2-4 настенными конденсационными котлами

Пример каскада с четырьмя конденсационными котлами,

приготовлением горячей воды и тремя отопительными контурами

AF - датчик наружной температуры

MAG - мембранный расширительный бак

AV - запорная арматура

MF_2,3 - датчик температуры контура со смесителем

CW400 - регулятор, работающий по наружной

P_1..3 - отопительный насос (вторичный контур),

температуре

макс. 250 Вт на насос

HK_1...3 - отопительный контур

RV - обратный клапан

HP - отопительный насос (первичный контур),

RD - датчик температуры бака-водонагревателя

макс. 200 Вт

TB - реле контроля температуры

HW - гидравлический отделитель

VF - датчик температуры подающей линии

MC400 - каскадный модуль

WS - Бойлер ГВС

KW - вход холодной воды

WW - выход горячей воды

LP - загрузочный насос бойлера, макс. 250 Вт

Z - циркуляция

M_2,3 - трёхходовой смеситель

ZP - циркуляционный насос, макс 100 Вт

SM_2,3 - электропривод трехходового смесителя

MM100 - силовой модуль для одного отопительного контура

В начало главы

К полному содержанию

84 | Настенные конденсационные газовые котлы | Condens 7000i W

Condens 7000i W

Конденсационный газовый котел

Описание:

• Одноконтурный котел для отопления с встроенным трехходовым клапаном и возможностью

подогрева ГВС в бойлере косвенного нагрева

• Модель "С" - двухконтурный котел для отопления и подогрева ГВС в пластинчатом

теплообменнике

• Фронтальная панель из ударопрочного стекла Titanium Glas белого цвета

• КПД до 109%

• Для отопления и горячего водоснабжения объектов площадью до 420 м²

• Встроенная многофункциональная система управления BC23

• Возможность подключения внешней автоматики, в том числе для погодозависимого

регулирования, создания недельных программ и удаленного управления через Интернет

Назначение

• Предназначен для отопления помещения и горячего водоснабжения, площадь отопления до 420 м²

Техническое оснащение

• Сверхэкономичная горелка

• Теплообменник из алюминиевого сплава

• Встроенный отопительный насос с возможностью работы в энергосберегающем режиме.

• Многофункциональный модуль управления BC23

• Индикация ошибок и неисправностей

• Подключение к дымоходу Ø60/100 (только для GC7000iW 30/35 C и GC7000iW 35) или Ø80/125 мм

• Узел отвода конденсата

• Без требуемого минимального расхода циркуляционной воды

• Возможность подключения к системе «теплый пол»

• Пластинчатый теплообменник ГВС (только для двухконтурной модели)

Защитные устройства

• Ионизационный контроль пламени

• Предохранительный клапан (избыточное давление в отопительном контуре)

• Защита от замерзания

• Защита от перегрева и от сухого старта

• Автоматический клапан выпуска воздуха (отопительный контур)

• Контроль плотности закрытия газового клапана

• Манометр давления отопительной системы

Модель котла

Артикул

GC7000iW 30/35 C

7736901437

GC7000iW 35

7736901438

GC7000iW 42

7736901439

В начало главы

К полному содержанию

85 | Настенные конденсационные газовые котлы | Condens 7000i W

GC7000iW 30/35 C

GC7000iW 35

GC7000iW 42

Номинальная тепловая мощность, кВт

по отоплению 40/30 °C

5,6-30,3

5,6-35

5,9-42

по горячей воде

5,6-34,7

Номинальная тепловая нагрузка, кВт

по отоплению

5,2-29

5,2-33,8

5,5-41

по горячей воде

5,2-33,8

Газ

Допустимое давление природного газа, мбар

10-16

Допустимое давление сжиженного газа

25-35

(бутан/пропан), мбар

Расход природного газа при максимальной

3,56

4,32

мощности на отопление, м³/час

Расход сжиженного газа при максимальной

2,83

3,56

мощности на отопление, кг/час

Подключение газа, R"

Отопление

Макс. температура подающей линии, °С

Максимальное допустимое давление, бар

Объем расширительного бака, л

Патрубки подключения, R"

Приготовление горячей воды

Температура, °С

40-70

Удельный расход по EN 13203-1 (ΔT = 30 K)

Минимальное давление воды, бар

0,2

Максимальное давление воды, бар

Подключение водопровода или бойлера, R"

Конденсат

Максимальное количество конденсата

2,9

3,5

(при температуре t_обр= 30 °C), л/час

Уровень ph

4,8

Дымовые газы

Подключение(коаксиальная труба), Ø мм

60/100; 80/125

80/125

Макс./мин весовой поток дымовых газов при

15,1/2,5

18,3/2,7

ном. теплопроизводительности, г/с

Остаточный напор вентилятора, Па

100

150

Общие характеристики

Напряжение, В

230

Частота, Гц

Потребляемая мощность, Вт

120

153

Уровень звукового давления, ≤ дБ(A)

Размеры ВхШхГ, мм

840x440x360

Вес (без упаковки), кг

Тип комплекта перенастройки

Артикул

Перенастройка на сжиженный газ (B/P), для котлов GC7000iW 30/35 C

7736901239

Перенастройка на сжиженный газ (B/P), для котлов GC7000iW 35

7736901235

Перенастройка на сжиженный газ (B/P), для котлов GC7000iW 42

7736901243

Наименование

Тип

Артикул

Ограничитель температуры на подаче (например для теплых полов)

TB 1

7719002255

Нож для чистки теплообменника Condens 7000i W-30-35-42

Nr. 1061

7719002503

Комплект для чистки теплообменника Condens 2500 W,

7719003006

Condens 7000i W

Нейтрализационный бокс, в т.ч. 4 кг нейтрализирующего гранулята

NB 100

7719001994

Нейтрализирующий гранулят

N839

7719001995

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD 6.0 6000 12K (комплект)

7735502289

датчик 6мм, соединительный штекер 6м, клемма, монтажный комплект

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD6.0

7735502290

датчик 6мм, соединительный штекер 3м, клемма

В начало главы

К полному содержанию

86 | Настенные конденсационные газовые котлы | Регуляторы для котлов | CR100

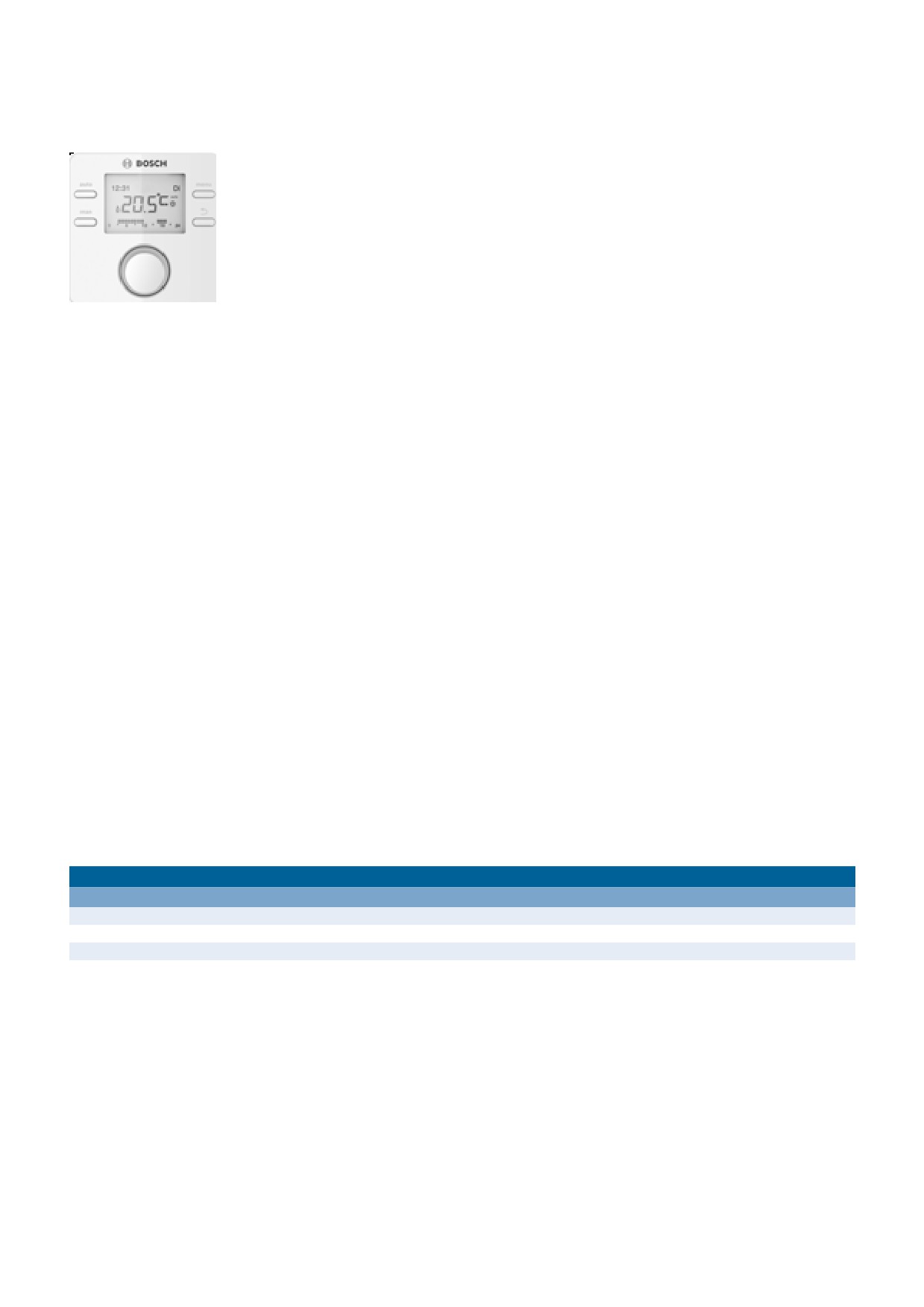

CR100

Комнатный регулятор температуры

с функцией недельного программирования

Описание:

• Комнатный регулятор с встроенным датчиком температуры

• Используется как пульт дистанционного управления для систем CW400

• Предназначен для зонного регулирования при наличии соответствующего модуля

• Модулируемый контроль для настенных котлов Bosch

• Подключение через EMS BUS

Функции

• Комнатный регулятор температуры для одного отопительного контура со смесителем или без него

• Автоматическая конфигурация - распознавание всех подключенных модулей

• Модулируемый контроль температуры подачи

• Встроенный датчик температуры для комнатного регулирования

• Дисплей для индикации комнатной температуры

•

2 свободно регулируемых температурных уровня и один фиксированный с функцией защиты от замерзания

• Функция недельного программирования для отопительного контура с возможностью программирования до 6 периодов

• Функция поддержки постоянной температуры ГВС или временная программа «по отопительному контуру»

• Совместимость с зонным модулем

• Приготовление горячей воды с помощью системы солнечных коллекторов

• Оптимизация использования солнечной энергии для повышения эффективности

• Совместим с модулем MM100 (модуль смесителя) и MS100 (Модуль солнечного коллектора для установок

с приготовлением воды для ГВС)

• Автоматическая термическая дезинфекция раз в неделю

• Временное программирование

• Набор настроек по-умолчанию для мгновенной эксплуатации

• Режим «Отпуск»

• Отображение информации о функционировании системы

• Отображение интервалов сервисного обслуживания

• Отображение кодов и истории ошибок

• Отображение энергопотребления

• Дисплей с подсветкой

Технические характеристики

Описание

Единицы измерения

Значение

Габариты (В х Ш х Г)

мм

95 x 95 x 25

Напряжение

В пост. тока

10-24 на шине EMS BUS

Настенный монтаж

В начало главы

К полному содержанию

87 | Настенные конденсационные газовые котлы | Регуляторы для котлов | CW100

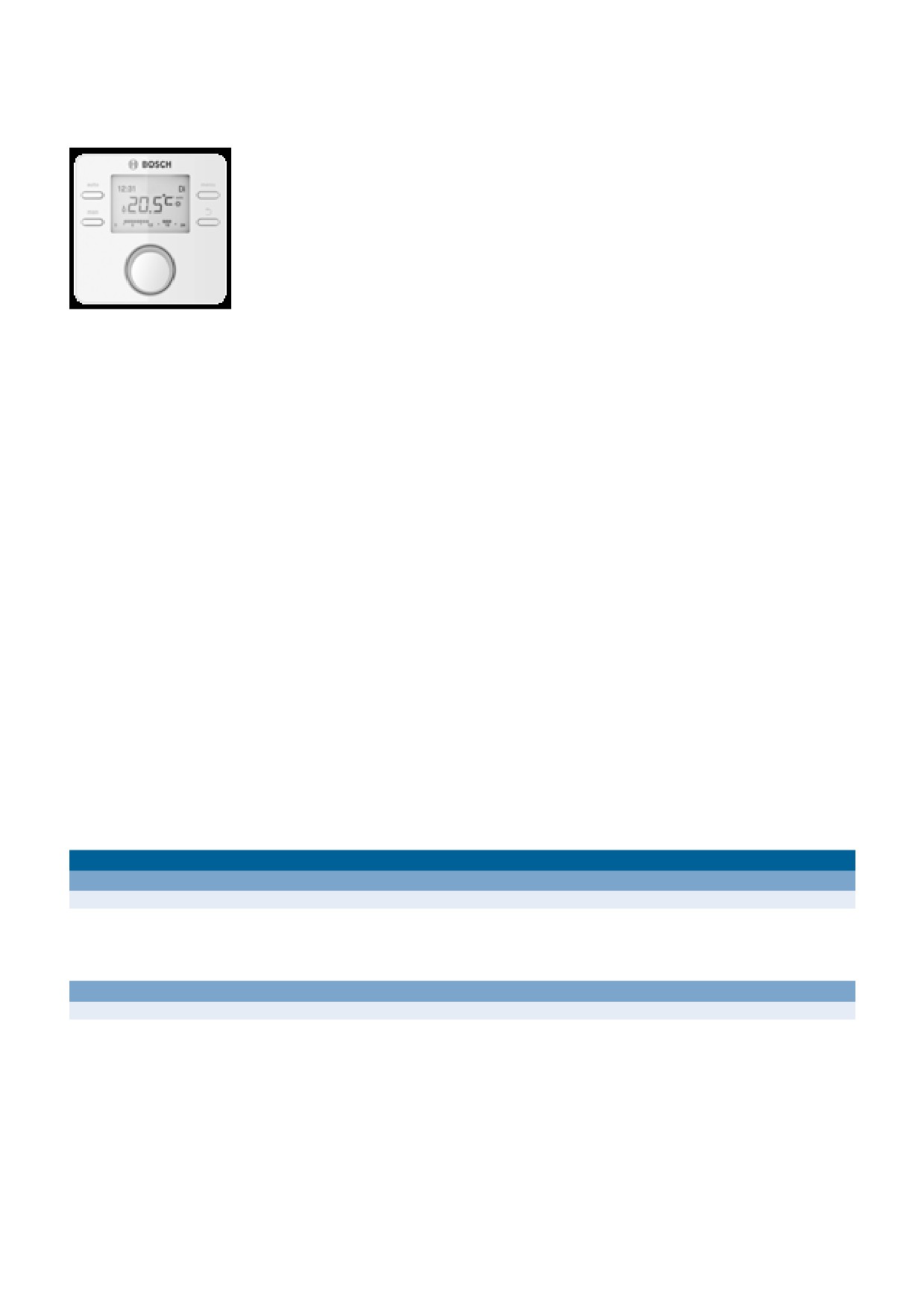

CW100

Погодозависимый регулятор температуры

Описание:

• Погодозависимый регулятор температуры

• Датчик внешней температуры в комплекте

• Встроенный датчик комнатной температуры

• Удаленное управление для CW 400

• Подключение к котлам только c EMS BUS

Функции

• Погодозависимое управление

• Возможность управления контуром со смесителем или без смесителя

• Автоматическая конфигурация системы

• Контроль температуры подающей линии

• Встроенный датчик температуры в помещении

• Отображение температуры в помещении

• Функция защиты от замерзания

• Недельное программирование системы отопления с 6 временными интервалами в течении дня для отопительного контура

и контура ГВС

• Управление ГВС от солнечных коллекторов

• Управление системой солнечных коллекторов и оптимизацией её работы

• Совместима с модулями MM100 (контур отопления со смесителем) и MS100 (ГВС от солнечных коллекторов)

• Возможность отображения как обычной кривой отопления, так и оптимизированной кривой

• Автоматическая термическая дезинфекция один раз в неделю

• Программирование рециркуляции горячей воды

• Предустановленные настройки для облегчения пуска системы

• Режим «Отпуск» с возможностью указания даты начала и окончания

• Отображение информации о функционировании системы

• Отображение сервисных интервалов

• Отображение кодов и истории ошибок

• Отображение потребления энергии

• Дисплей с подсветкой

Технические характеристики

Описание

Единицы измерения

Значение

Габариты (В х Ш х Г)

мм

95 x 95 x 25

Напряжение

В пост. тока

10-24 В на шине EMS BUS

Модель

Артикул

CW100

7738111043

В начало главы

К полному содержанию

88 | Настенные конденсационные газовые котлы | Регуляторы для котлов | CW400

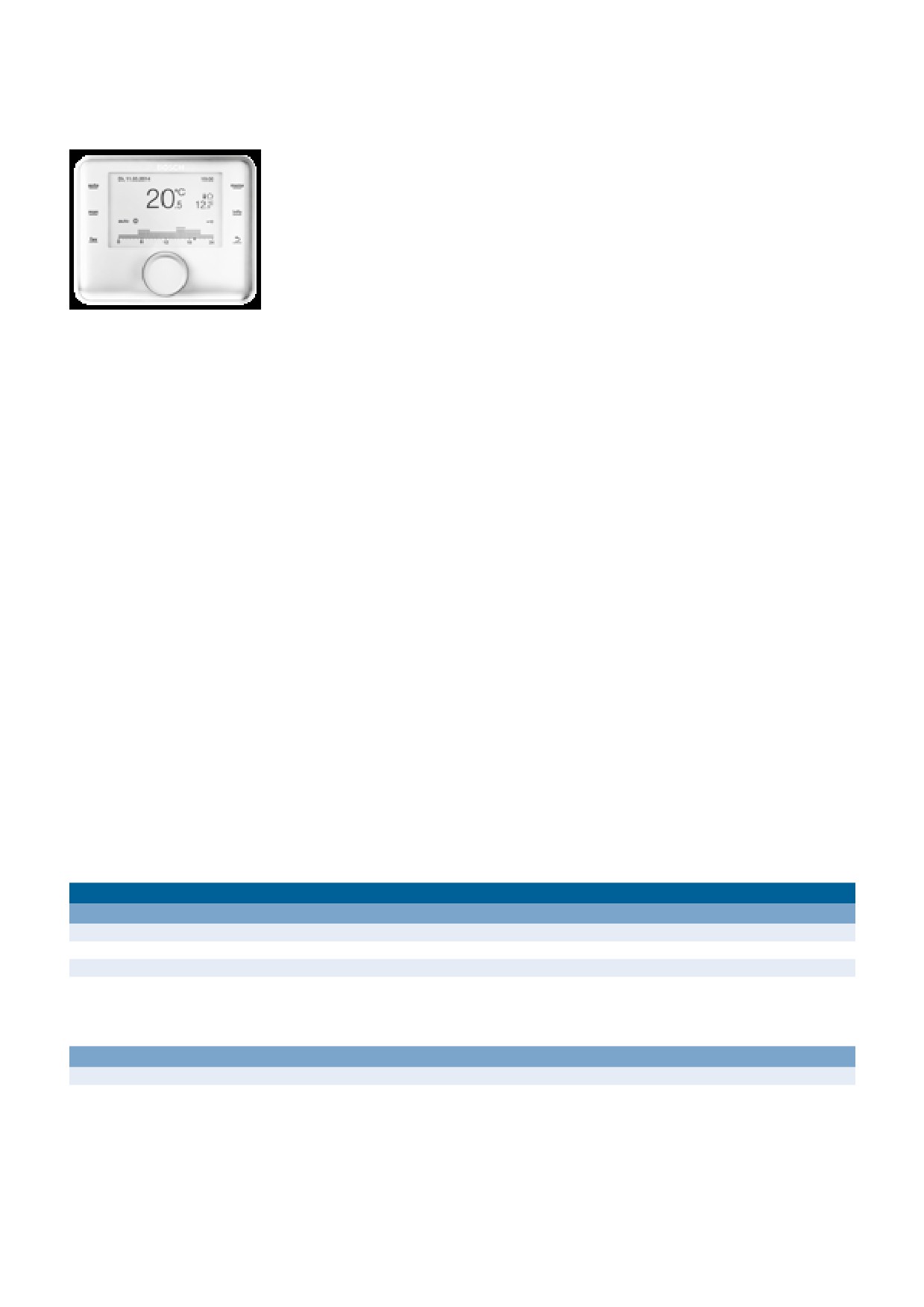

CW400

Погодозависимый регулятор температуры

Описание:

• Погодозависимый регулятор температуры

• Может использоваться как комнатный регулятор с встроенным датчиком температуры

• Сенсорные клавиши

• Служит для создания сложных отопительных систем на основе котлов Bosch

• Подключение через EMS BUS

• Датчик внешней температуры в комплекте

• Возможность управления каскадными установками до 16 котлов

Функции

• Погодозависимый контроллер (до 4-х смешенных контуров)

• Встроенный датчик комнатной температуры

• Улучшенный дисплей позволяет лучше отображать гидравлические схемы

• Упрощённый пользовательский интерфейс

• Отображение температуры в помещении

• Недельная программа работы по времени с 6 временными интервалами в течении дня для отопительного контура и контура

ГВС

• По 2 временные программы на отопительный контур

• Система автоматической конфигурации: определение модулей и датчика внешней температуры

• Кнопка Fav для быстрого доступа к часто используемым функциям

• Возможность установки рядом с автоматикой котла

• Совместимость с модулями MM, MS, MC400 (каскадный модуль)

• До двух контуров ГВС, контур ГВС от солн. коллекторов и система отопления от солнечных коллекторов с MS200

• Отдельная временная программа для каждого контура ГВС

• Переключение между обычной отопительной кривой и подробной

• Термическая дезинфекция

• Режим «Отпуск» (до 5 периодов в отпуске)

• Клавиша info для быстрого доступа к информации о системе

• Дополнительные функции для сервисантов (настройка и тест работы смесителя, насоса, клапанов и т.д.)

• Оптимизация работы солнечных коллекторов

• Отображение кодов и истории ошибок

• Отображение потребления энергии (график, диаграмма)

• Гидравлические схемы для настройки системы солнечных коллекторов

Технические характеристики

Описание

Единицы измерения

Значение

Габариты (В х Ш х Г)

мм

123 × 101 × 25

Напряжение

В пост. тока

10-24 В на шине EMS BUS

Настенный монтаж / монтаж в котле

Модель

Артикул

CW400

В начало главы

К полному содержанию

89 | Настенные конденсационные газовые котлы | Регуляторы для котлов | MC400

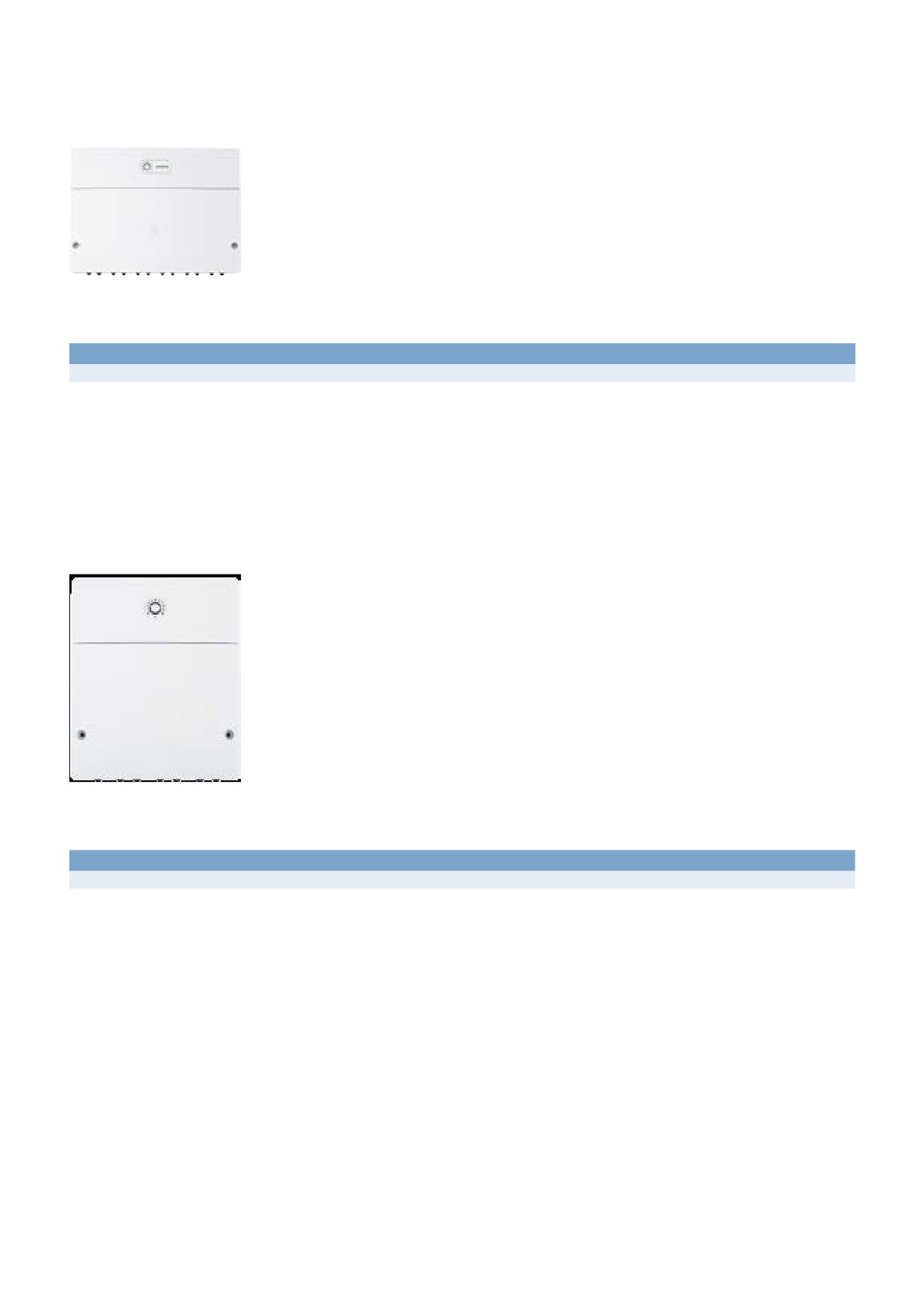

MC400

Каскадный модуль

Описание:

• Для объединения в каскад до 4-х котлов

• Возможность расширения каскада до 16 котлов (только при использовании 5 модулей)

Модель

Артикул

MС400

ММ100

Модуль смесителя

Описание:

• Модуль смесителя для применения в системе управления EMS-plus

• Управление баком-водонагревателем, включая подключение загрузочного насоса,

циркуляционного насоса и датчика температуры ГВС

• Управление через регулятор CW400 или CW100/CR100

• Комплект поставки: модуль, датчик температуры подающей линии, инструкция

Модель

Артикул

ММ100

7738110139

В начало главы

К полному содержанию

90 | Настенные конденсационные газовые котлы | Принадлежности для отвода дымовых газов

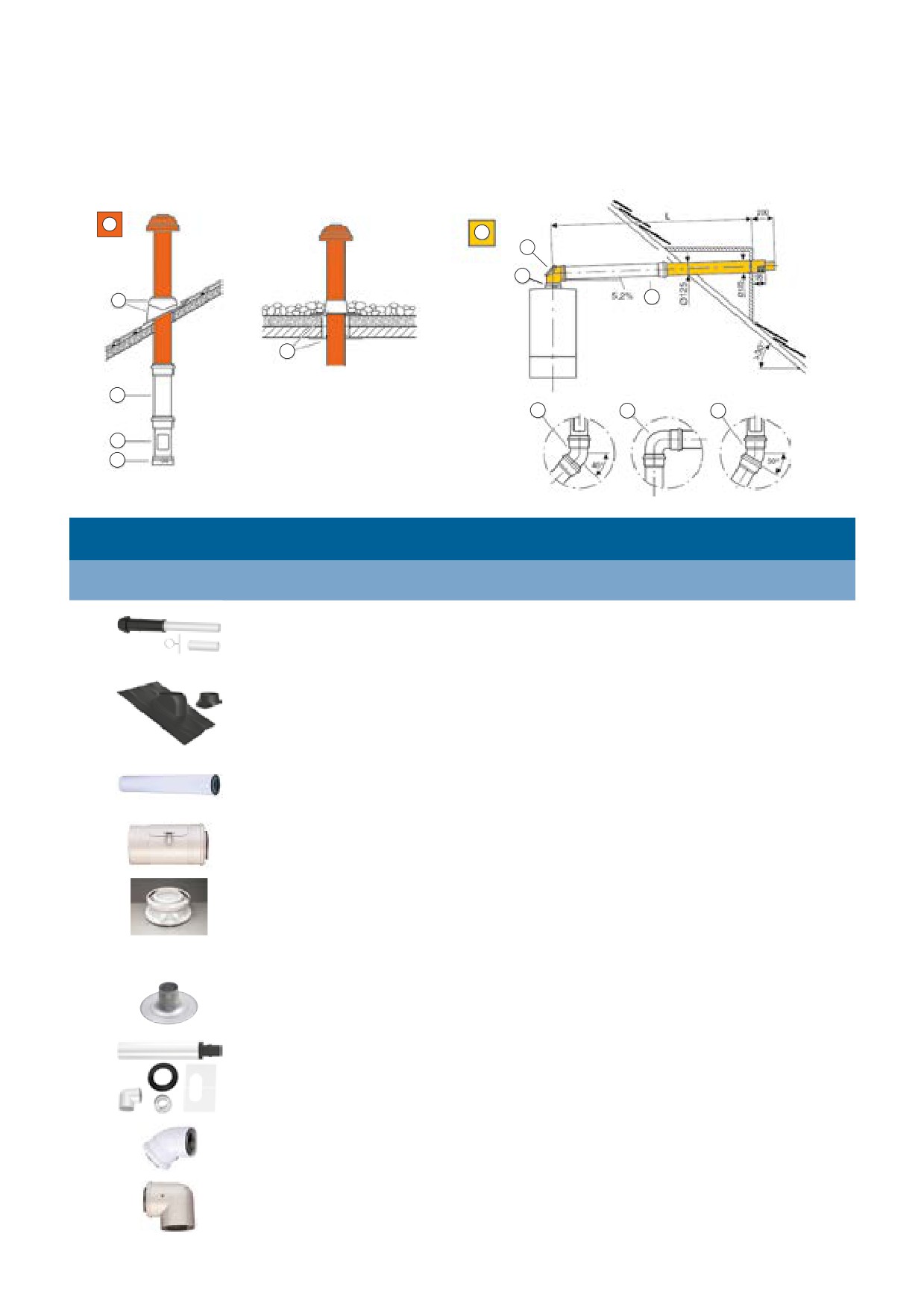

Принадлежности для горизонтального/вертикального отвода дымовых газов

сквозь крышу. Ø60/100

Через наклонную

Через плоскую

крышу

Принадлежности для горизонтального/вертикального отвода дымовых газов сквозь

крышу. Ø60/100

Тип

№

Описание

Артикул

модели

7738112504

Базовый комплект вертикальный, концентрический, с адаптером,

с защитой от ветра, ∅60/100, общая длина 1169 мм,

FC-Set60-C33x

длина над крышей 550 мм, диаметр над крышей ∅135 мм,

цвет черный, красный

7738112507

Универсальная кровельная черепица для систем DN125, 25-45°,

7738112622

(красная)

FC-O60_80

Универсальная кровельная черепица для систем DN125, 25-45°,

7738112621

(черная)

Удлинитель коаксиальной трубы L = 500 мм, ∅60/100 мм

FC-C60-500

7738112614

Удлинитель коаксиальной трубы L = 1000 мм, ∅60/100 мм

FC-C60-1000

7738112615

Удлинитель коаксиальной трубы L = 2000 мм, ∅60/100 мм

FC-C60-2000

7738112500

Труба со смотровым люком, Ø60/100 мм, L = 230 мм

AZB 603/1

7738112617

Адаптер вертикальный для соединения котла с дымоходом

Ø60/100 мм. Обязателен всегда, кроме случая подключения

FC-CA60

7738112636

через базовый комплект

Адаптер горизонтальный для соединения котла с дымоходом

Ø60/100 мм. Обязателен всегда, кроме случая подключения

FC-CA60-87

7738112535

через базовый комплект

Элемент с фартуком для плоской крыши, Ø125 мм

FC-O60_80

7738112620

Базовый комплект, горизонтальный, концентрический,

FC-Set60-C13x

7738112498

с адаптером, DN60/100, длина 550 мм

Колено коаксиальной трубы 90°, Ø60/100

FC-CE60-87

7738112616

Колено коаксиальной трубы 45°, Ø60/100

FC-CE60-45

7738112501

В начало главы

К полному содержанию

92 | Настенные конденсационные газовые котлы | Принадлежности для отвода дымовых газов

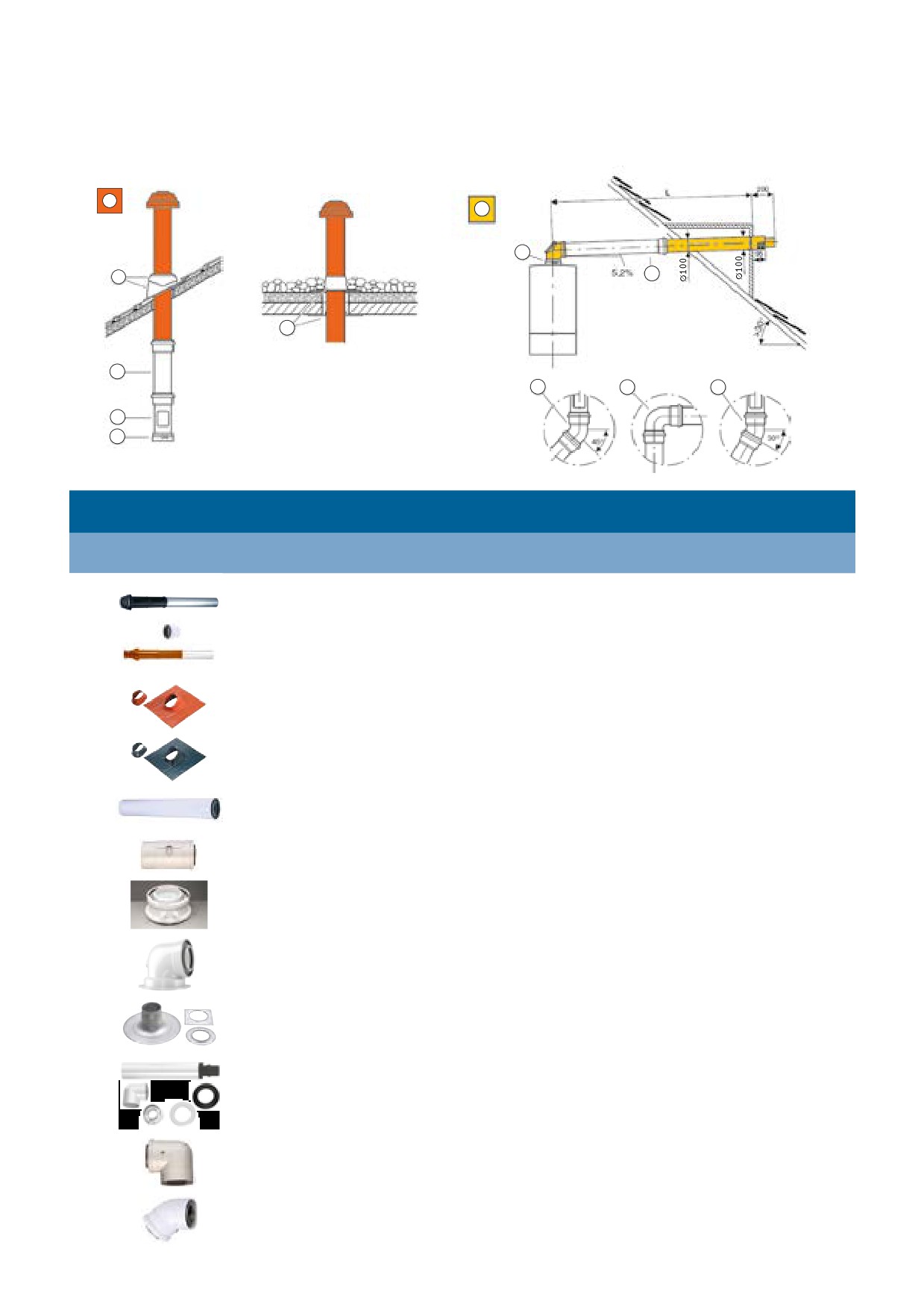

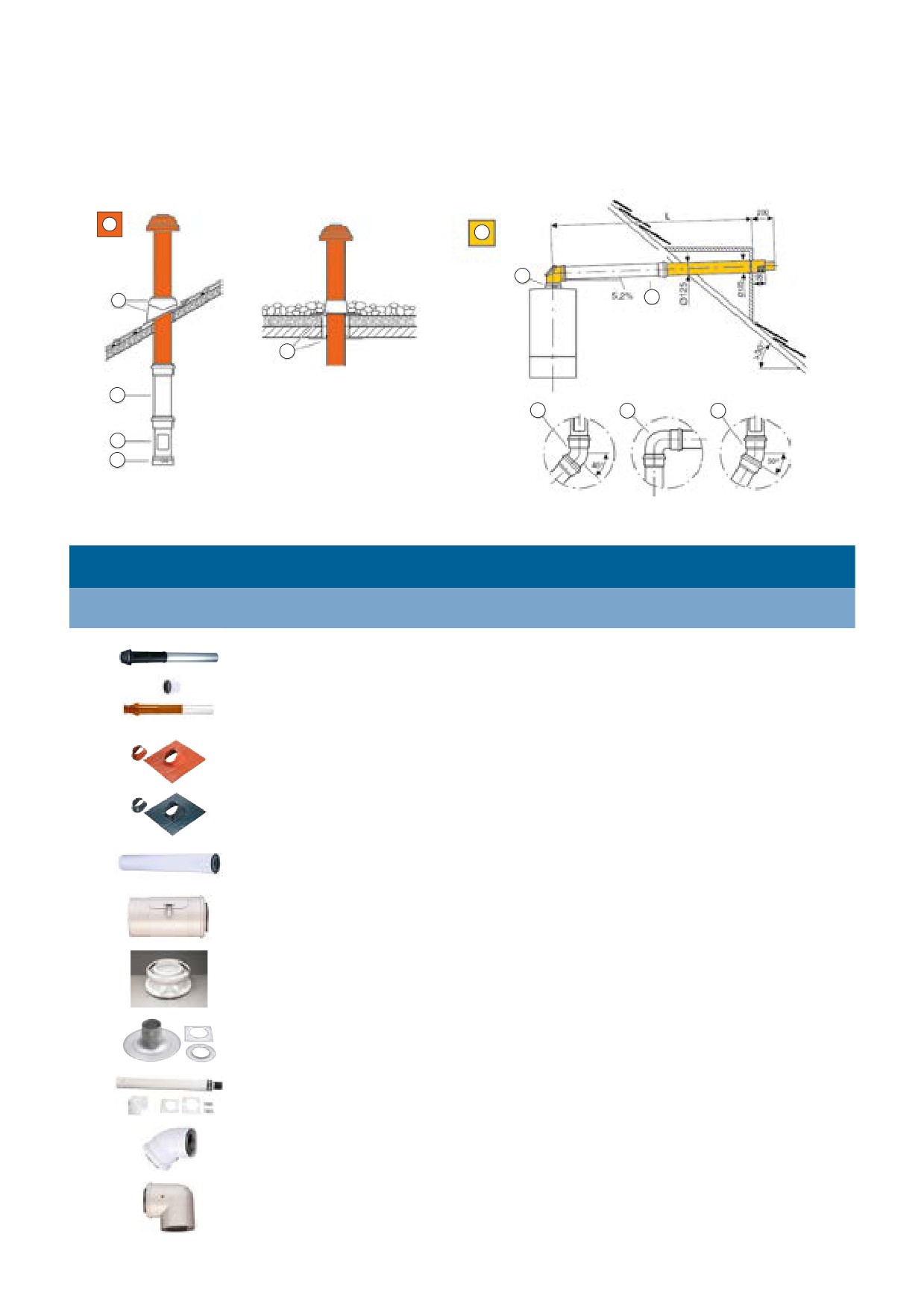

Принадлежности для горизонтального/вертикального отвода дымовых газов

сквозь крышу. Ø80/125

Через наклонную

Через плоскую

крышу

Принадлежности для горизонтального/вертикального отвода дымовых газов сквозь

крышу. Ø80/125

Тип

№

Описание

Артикул

модели

Базовый комплект вертикальный, концентрический, с защитой

7738112660

от ветра, ∅80/125, общая длина 1277 мм, длина над крышей 557

FC-Set80-C33x

мм, диаметр над крышей ∅135 мм, цвет черный, красный

7738112661

Универсальная кровельная черепица для систем DN125, 25-45°,

7738112622

(красная)

FC-O60_80

Универсальная кровельная черепица для систем DN125, 25-45°,

7738112621

(черная)

Дымовая труба концентрическая DN80/125, 500 мм

FC-C80-500

7738112645

Дымовая труба концентрическая DN80/125, 1000 мм

FC-C80-1000

7738112646

Дымовая труба концентрическая DN80/125, 2000 мм

FC-C80-2000

7738112647

Труба со смотровым люком, ∅80/125 мм, L = 250 мм

FC-CR80

7738112666

Адаптер для соединения котла с дымоходом ∅80/125 мм.

FC-CA80

7738112714

Обязателен всегда, кроме случая подключения через FC-Set80-C13x

Адаптер угловой FC-CA80-87, DN80/125, 87°

FC-CA80-87

7738112717

Элемент с фартуком для плоской крыши, ∅125 мм

FC-O60_80

7738112620

Базовый комплект, горизонтальный, концентрический, с адаптером,

FC-Set80-C13x

7738112577

DN80/125, длина 560 мм

Колено коаксиальной трубы 30°, Ø80/125

FC-CE80-30

7738112664

Колено коаксиальной трубы 90°, Ø80/125

FC-CE80-87

7738112648

В начало главы

К полному содержанию

94 | Настенные конденсационные газовые котлы | Принадлежности для отвода дымовых газов

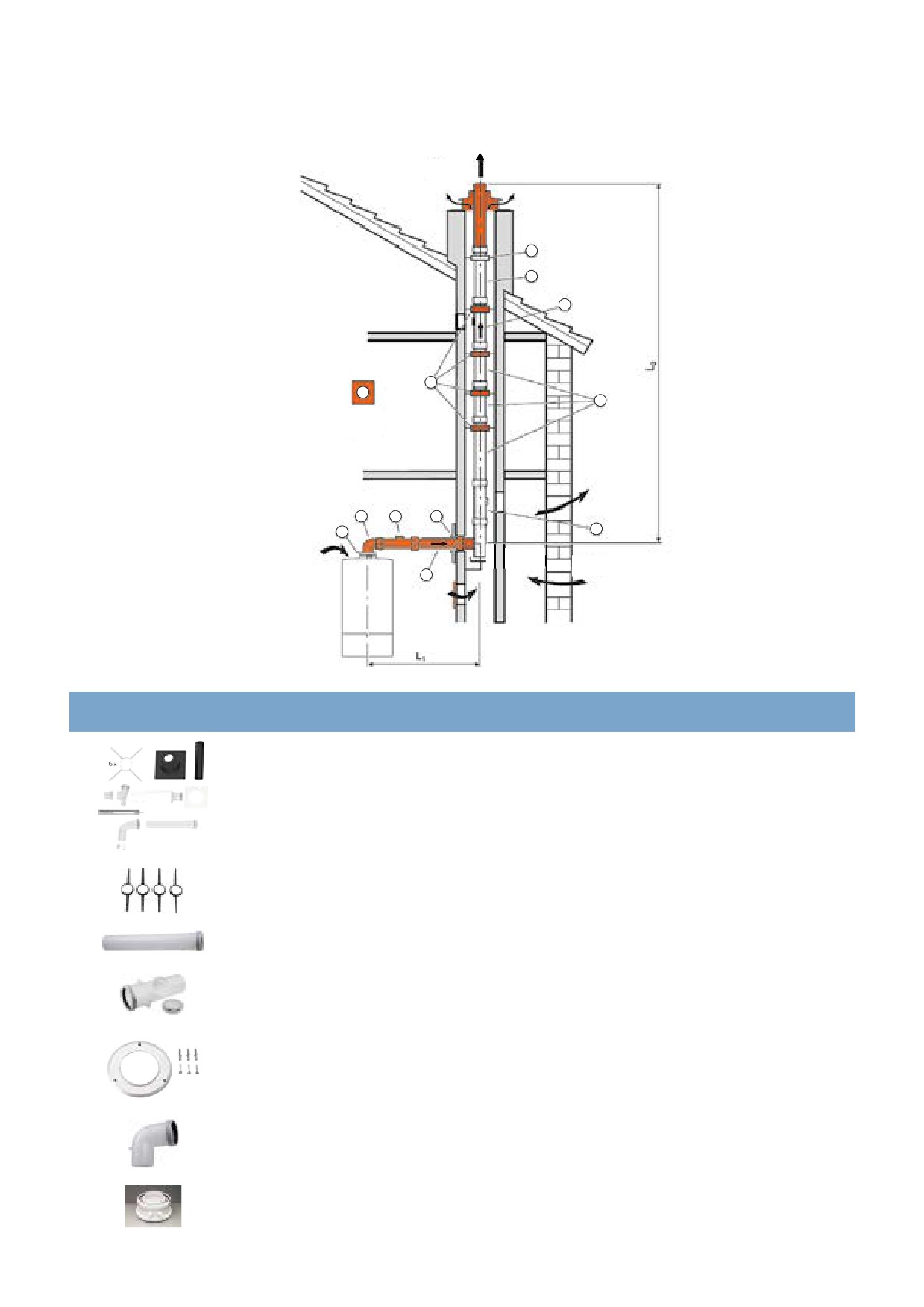

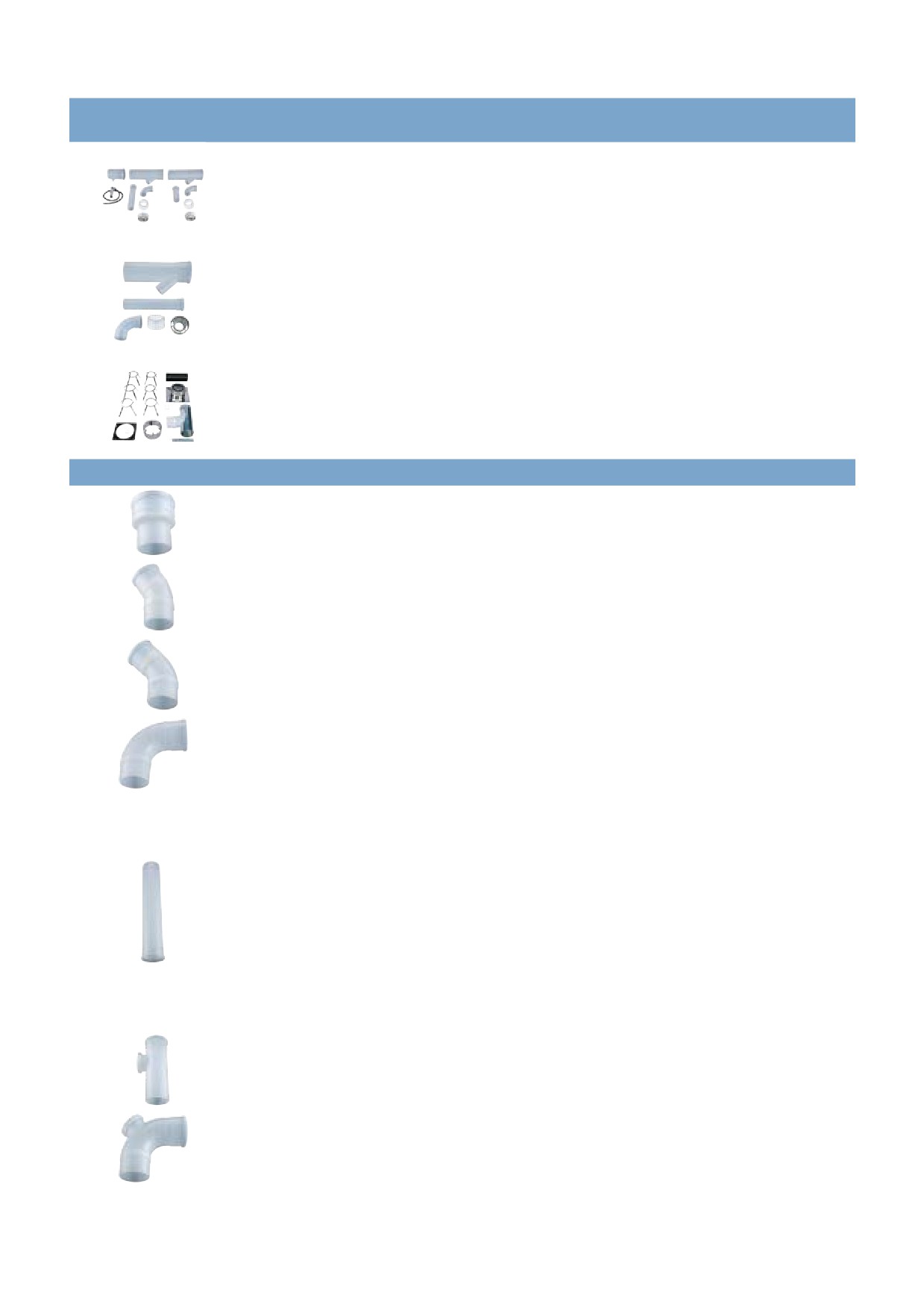

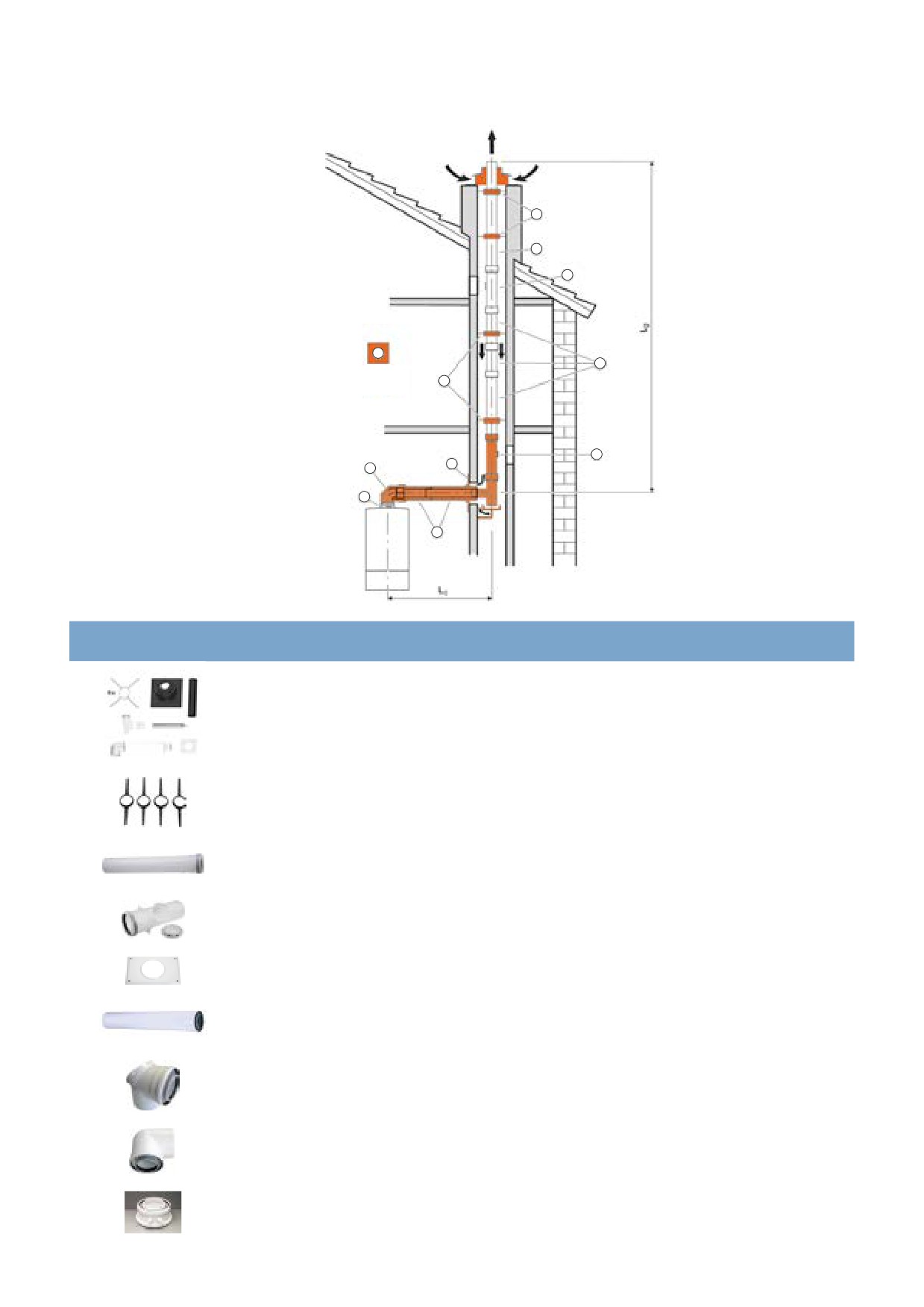

Принадлежности для отвода дымовых газов через трубу ∅80 в шахте

и забором воздуха для горения из помещения (B23)

При заборе воздуха

из помещения необходимо

соблюдать действующие

нормативные требования

по приточно-вытяжной

вентиляции

Тип

№

Описание

Артикул

модели

Базовый комплект DN80, в шахте, пластик, без рев колена, колпак,

FC-Set80-B53

7738113253

труба с UV защитой

Распорка DN80, PP, (4шт.)

AZB 524

7719001025

Дымовая труба DN80х500мм, PP

FC-S80-500

7738112650

Дымовая труба DN80, PP, со смотровым люком

FC-SR80

7738112669

Декоративная манжета DN80, внутренняя

AZB 538

7719001094

Отвод DN80, 87°, PP

FC-SE80-87

7738112654

Адаптер для соединения котла с дымоходом ∅80 мм.

FC-CA80

7738112714

Обязателен всегда.

В начало главы

К полному содержанию

95 | Настенные конденсационные газовые котлы | Принадлежности для отвода дымовых газов

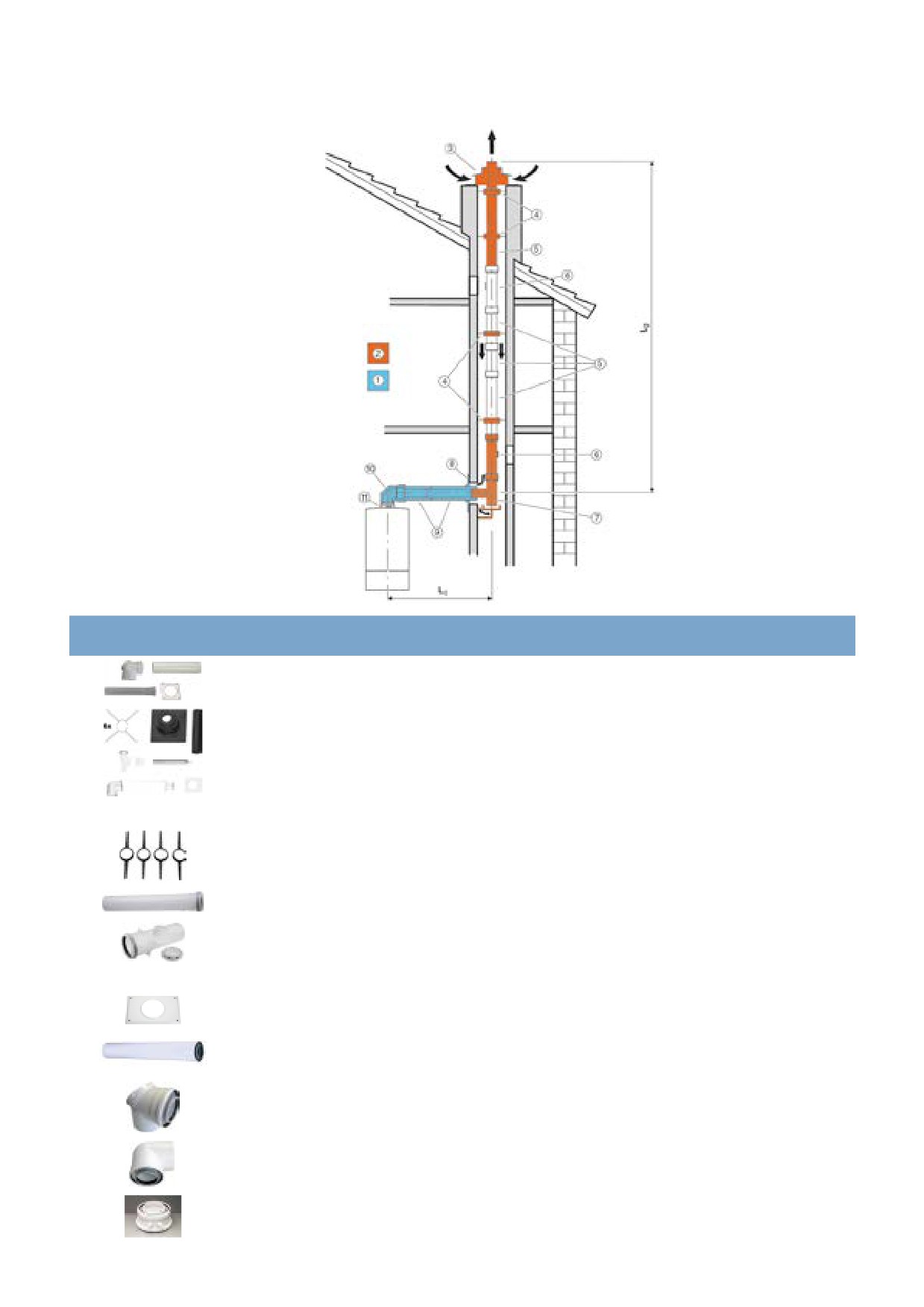

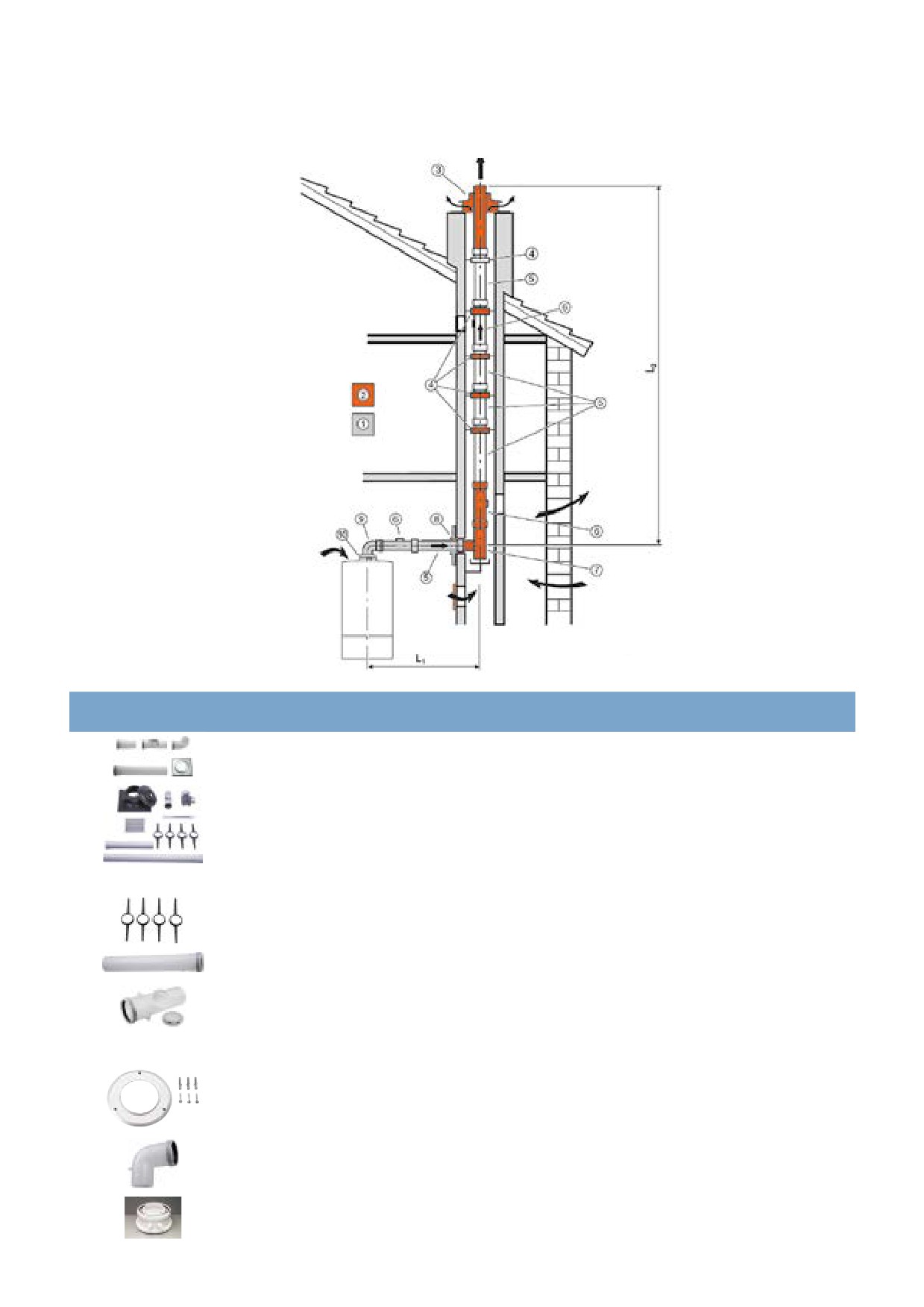

Принадлежности для отвода дымовых газов через трубы ∅80 мм (C93x)

Котёл работает независимо

от воздуха в помещении -

всасывание воздуха

для горения из шахты

Тип

№

Описание

Артикул

модели

Базовый комплект DN80/125, концентрический, без угла с ревиз.,

FC-Set80-C93x

7738113246

в шахте DN80 (ex GA-K)

Распорка DN80, PP, (4шт.)

AZB 524

7719001025

Дымовая труба DN80х500 мм, PP

FC-S80-500

7738112650

Дымовая труба DN80х1000 мм, PP

FC-S80-1000

7738112651

Дымовая труба DN80х2000 мм, PP

FC-S80-2000

7738112652

Дымовая труба DN80, PP, со смотровым люком

FC-SR80

7738112669

Декоративная манжета DN125, внутренняя

FC-O80

7738112595

Удлинитель коаксиальной трубы L = 500 мм, ∅80/125 мм

FC-C80-500

7738112645

Удлинитель коаксиальной трубы L = 1000 мм, ∅80/125 мм

FC-C80-1000

7738112646

Удлинитель коаксиальной трубы L = 2000 мм, ∅80/125 мм

FC-C80-2000

7738112647

Отвод концентрический DN80/125, 87°, со смотровым люком

FC-CER80-87

7738112665

Отвод концентрический DN80/125, 87°

FC-CE80-87

7738112648

Адаптер для соединения котла с дымоходом ∅80/125 мм.

FC-CA80

7738112714

Обязателен всегда.

В начало главы

К полному содержанию

96 | Настенные конденсационные газовые котлы | Принадлежности для отвода дымовых газов

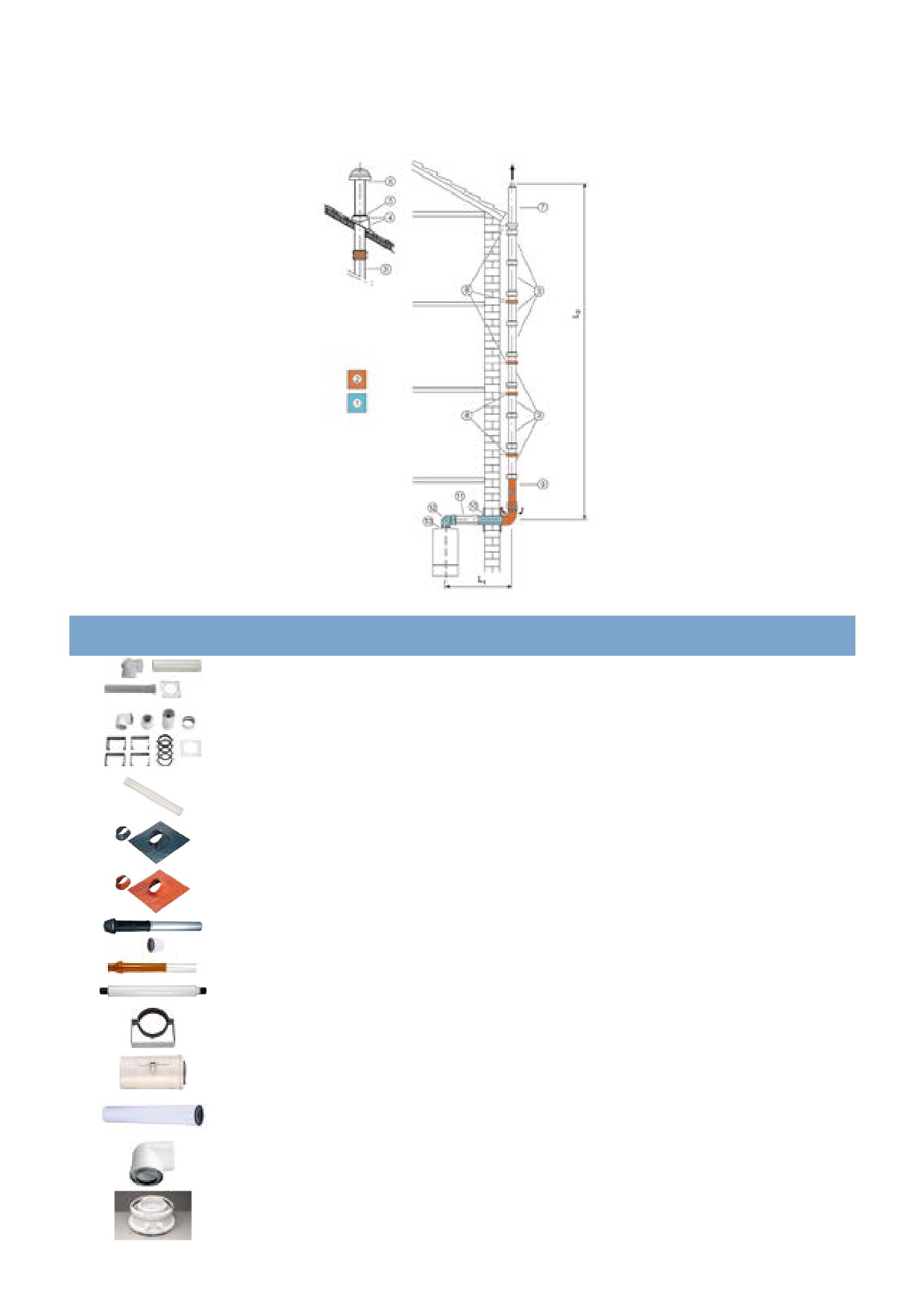

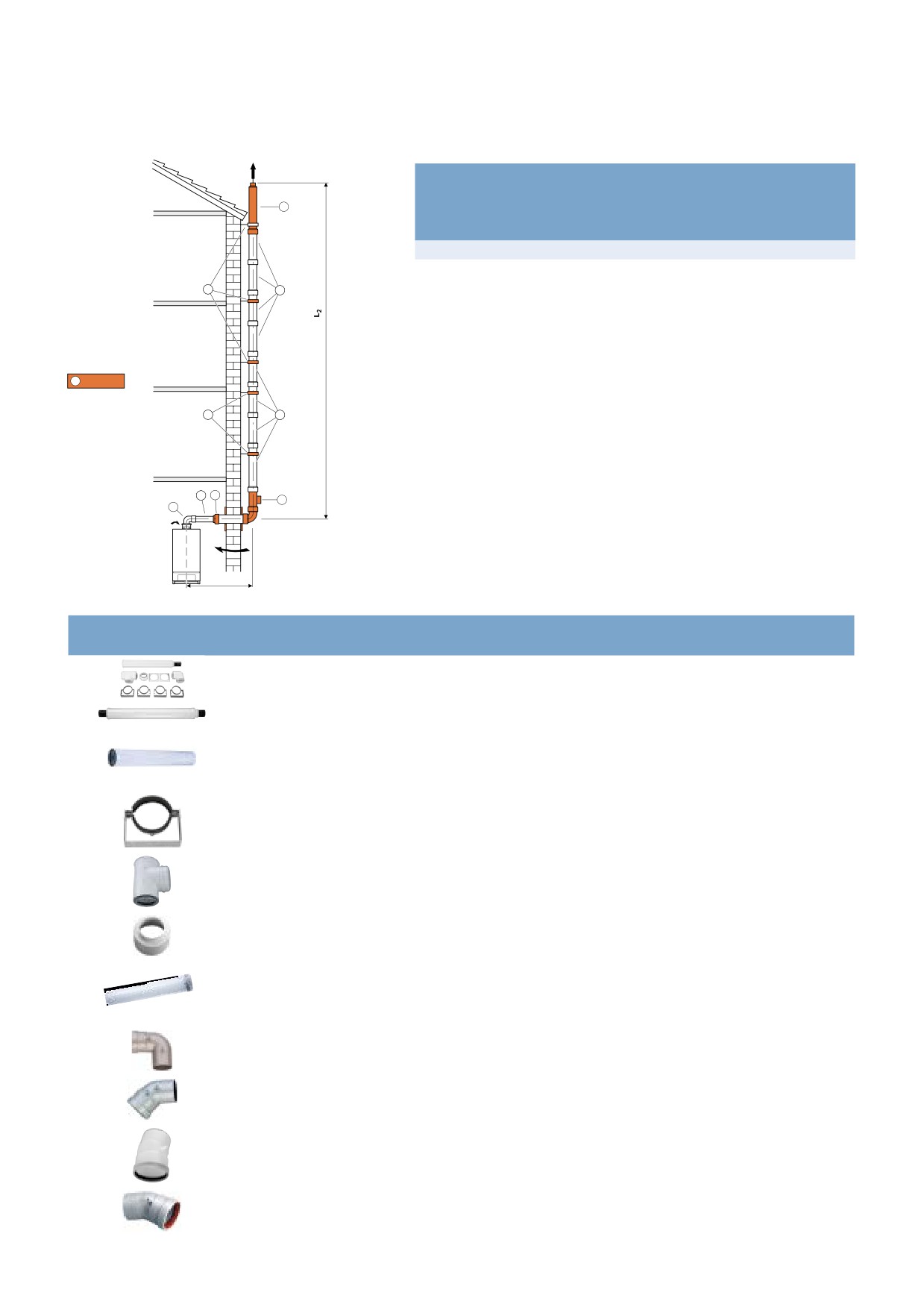

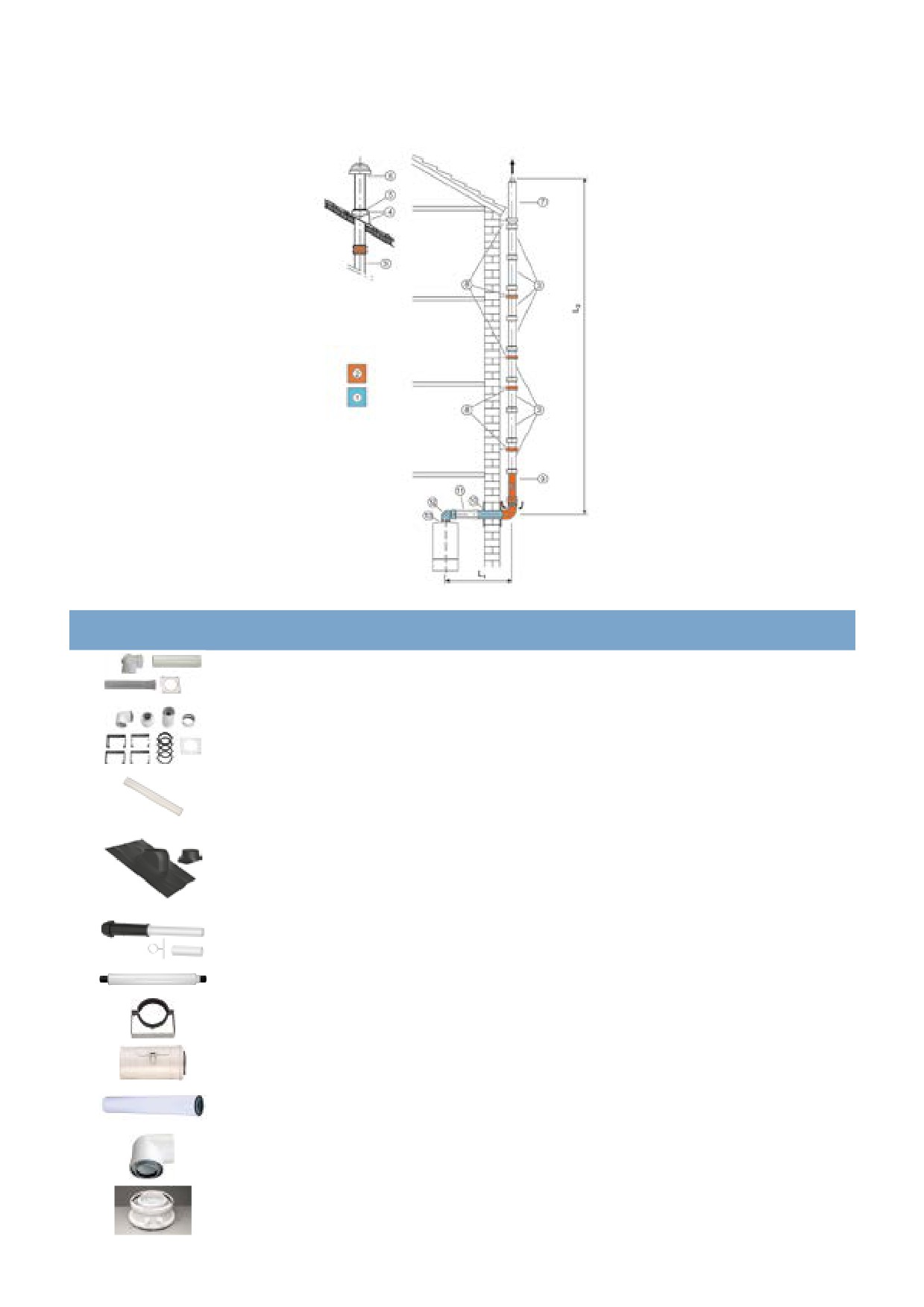

Принадлежности для отвода дымовых газов через через трубы ∅80/125,

расположенные на фасаде здания и забором воздуха с улицы (C53x)

Тип

№

Описание

Артикул

модели

Основной комплект подключение дымохода к шахте ∅80/125 мм: колено

AZB 616/1

7719002770

90° ∅80/125 мм с ревизионным люком, труба L=500 мм, крышки 2 шт.

Основной комплект для крепления дымохода ∅80/125 мм на фасаде

здания: Сегмент трубы ∅80/125 мм с забором воздуха, хомут

для крепления на фасаде для трубы ∅80/125 мм (4 шт.), колено 93°

AZB 617/2

7719002771

без раструба, защитная крышка составная, защитная крышка целая,

сегмент с ревизионным люком ∅80/125 мм

Дымовая труба концентрическая DN80/125х500мм, по фасаду

AZB 1038

7719003697

Дымовая труба концентрическая DN80/125х1000мм, по фасаду

AZB 1039

7719003698

Дымовая труба концентрическая DN80/125х2000мм, по фасаду

AZB 1040

7719003699

Универсальная кровельная черепица для систем DN125, 25-45 °, (черная)

FC-O60_80

7738112621

Универсальная кровельная черепица для систем DN125, 25-45 °, (красная)

FC-O60_80

7738112622

Базовый комплект вертикальный, концентрический, с защитой

7738112660

от ветра, ∅80/125, общая длина 1277 мм, длина над крышей 557 мм,

FC-Set80-C33x

7738112661

диаметр над крышей ∅135 мм, цвет черный, красный

Дымовая труба концентрическая DN80/125, конечный участок по фасаду,

AZB 831/1

7719002773

стойкая к УФ

Кронштейн настенный DN125

FC-O80

7719001644

Элемент дымохода 80/125, с ревизионным отверстием

AZB 681/1

7719002772

Удлинитель коаксиальной трубы L = 500 мм, ∅80/125 мм

FC-C80-500

7738112645

Удлинитель коаксиальной трубы L = 1000 мм, ∅80/125 мм

FC-C80-1000

7738112646

Удлинитель коаксиальной трубы L = 2000 мм, ∅80/125 мм

FC-C80-2000

7738112647

Отвод концентрический DN80/125, 90°

FC-CE80-87

7738112648

Адаптер для соединения котла с дымоходом ∅80/125 мм.

FC-CA80

7738112714

Обязателен всегда.

В начало главы

К полному содержанию

98 | Примеры гидравлических схем

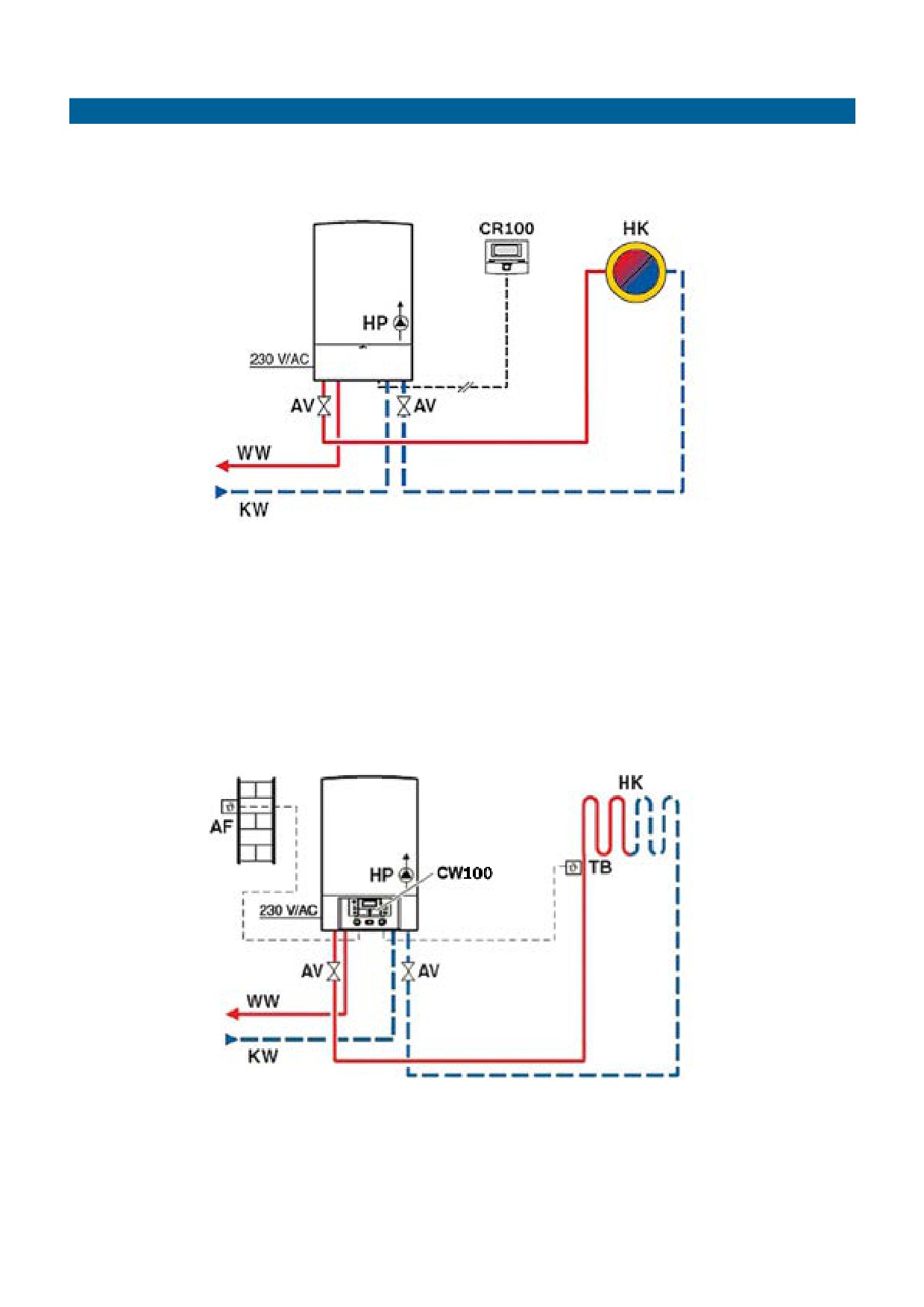

Примеры гидравлических схем для котла Condens 7000i W

Схема с одним отопительным контуром и комнатным регулятором температуры CR:

AV - запорная арматура

CR100 - регулятор температуры в помещении

HP - отопительный насос первичного контура

HK - контур отопления

KW - подвод холодной воды

WW - точки водоразбора

Схема с одним низкотемпературным отопительным контуром и погодозависимым

регулятором температуры:

AF - датчик наружной температуры

AV - запорная арматура

CW100 - погодный регулятор температуры

HK - контур отопления

KW - подвод холодной воды

WW - точки водоразбора

HP - отопительный насос первичного контура

ТВ - ограничитель температуры

В начало главы

К полному содержанию

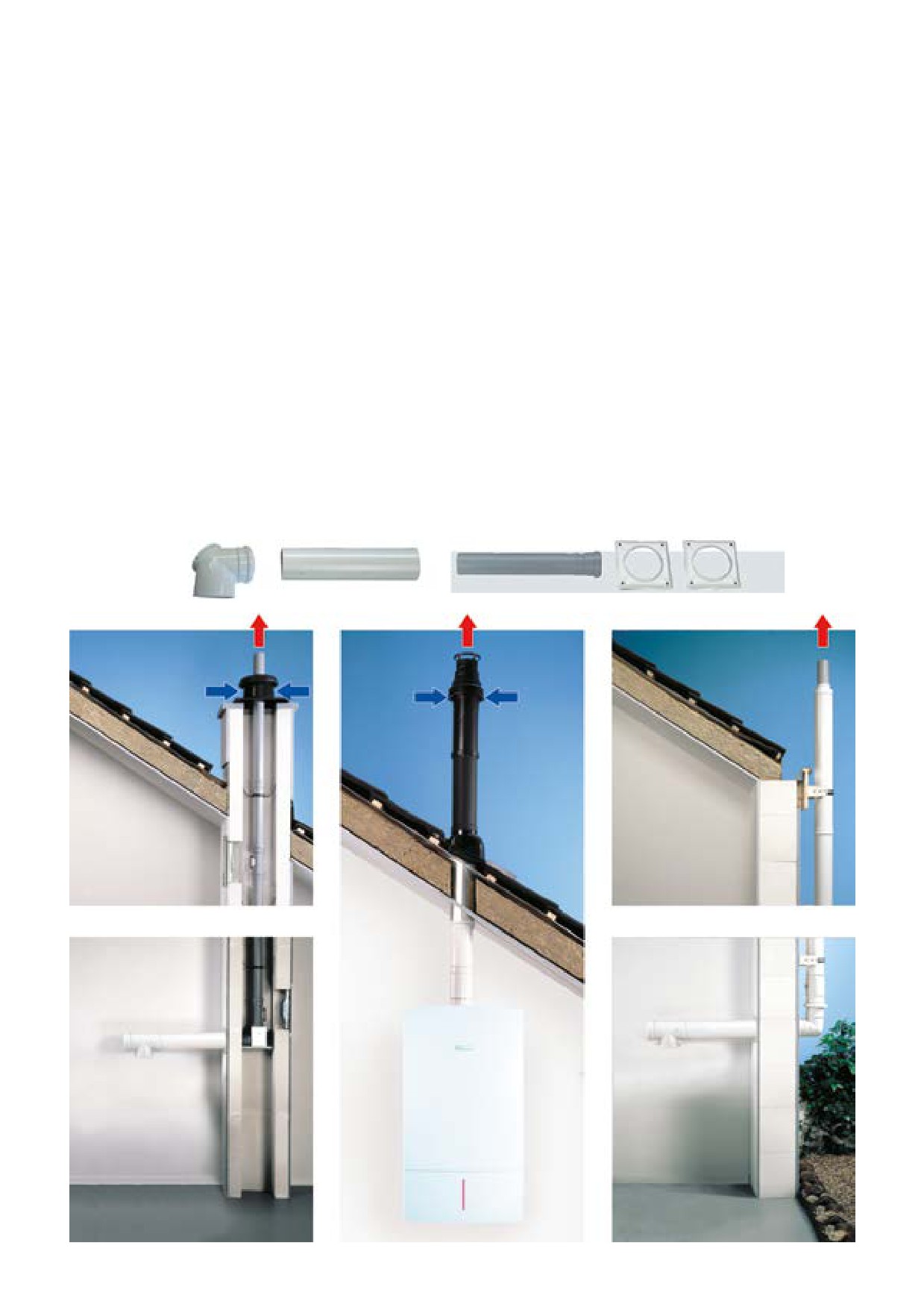

Принадлежности

для отвода дымовых газов

для конденсационных котлов

При проектировании системы отопления для Вашего дома один из ключевых

вопросов - как правильно обеспечить дымоудаление и воздухоподачу. В случае,

если в Вашем доме нет дымохода, либо Вы не желаете устанавливать котел в том

месте, где расположен дымоход, можно воспользоваться специальной системой

Bosch, обеспечивающей принудительное дымоудаление и воздухоподачу.

Элементы системы, подобно конструктору, имеют безграничное количество решений

и в состоянии обеспечить дымоудаление и воздухоподачу в любом помещении.

К полному содержанию

Перейти к странице 

Принадлежности для горизонтального/вертикального отвода дымовых газов сквозь крышу, ∅60/100

101

Принадлежности для горизонтального/вертикального отвода дымовых газов сквозь крышу, ∅80/125

103

Принадлежности для отвода дымовых газов через трубу ∅80 в шахте и забором воздуха для горения

105

из помещения

Принадлежности для отвода дымовых газов через трубы ∅80 мм (C93x)

106

Принадлежности для отвода дымовых газов через через трубы ∅80/125, расположенные на фасаде

107

здания и забором воздуха с улицы (C53x)

Принадлежности для отвода дымовых газов через дымоход ∅100/150, расположенный на фасаде

109

здания с забором воздуха из помещения (B23x)

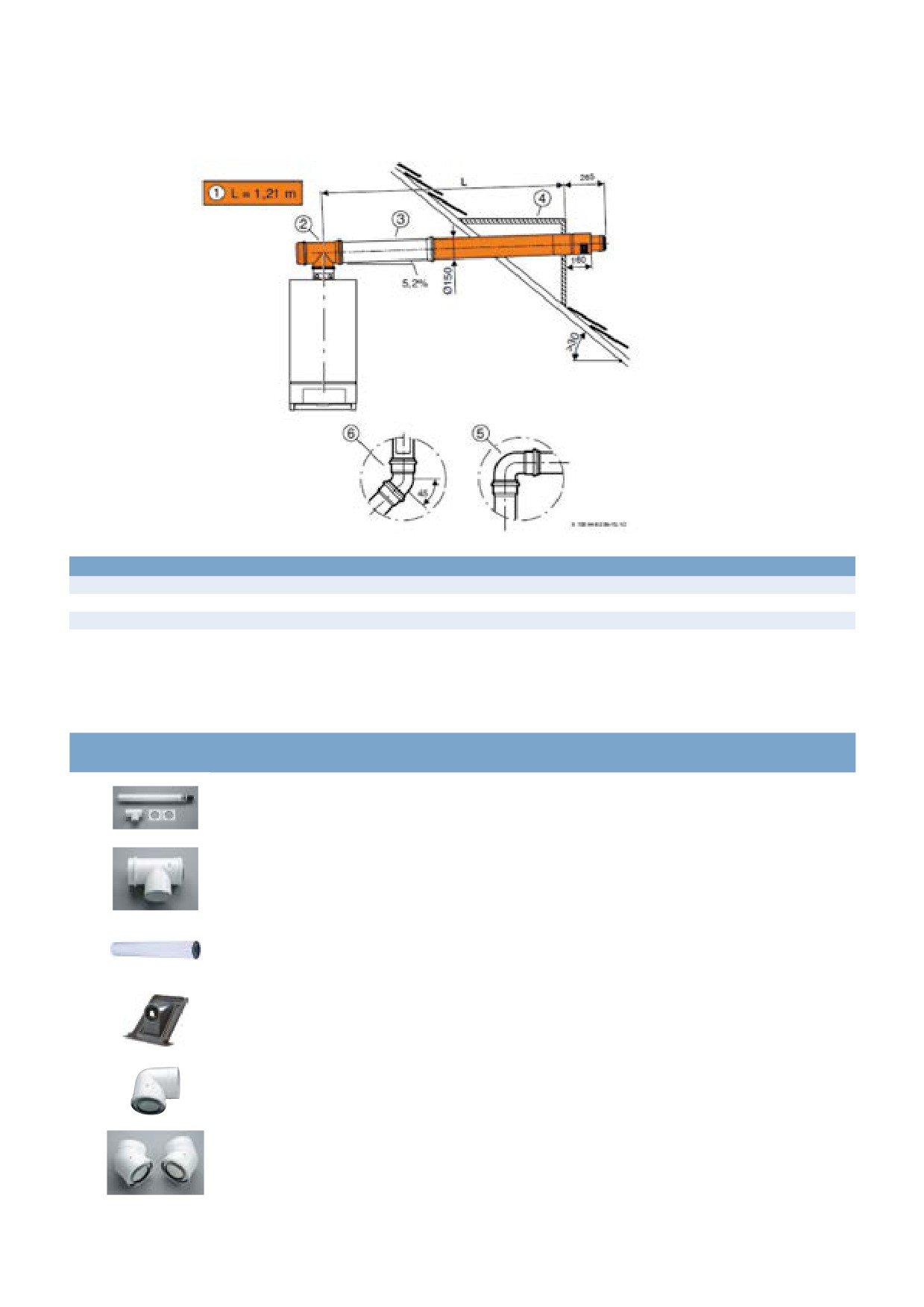

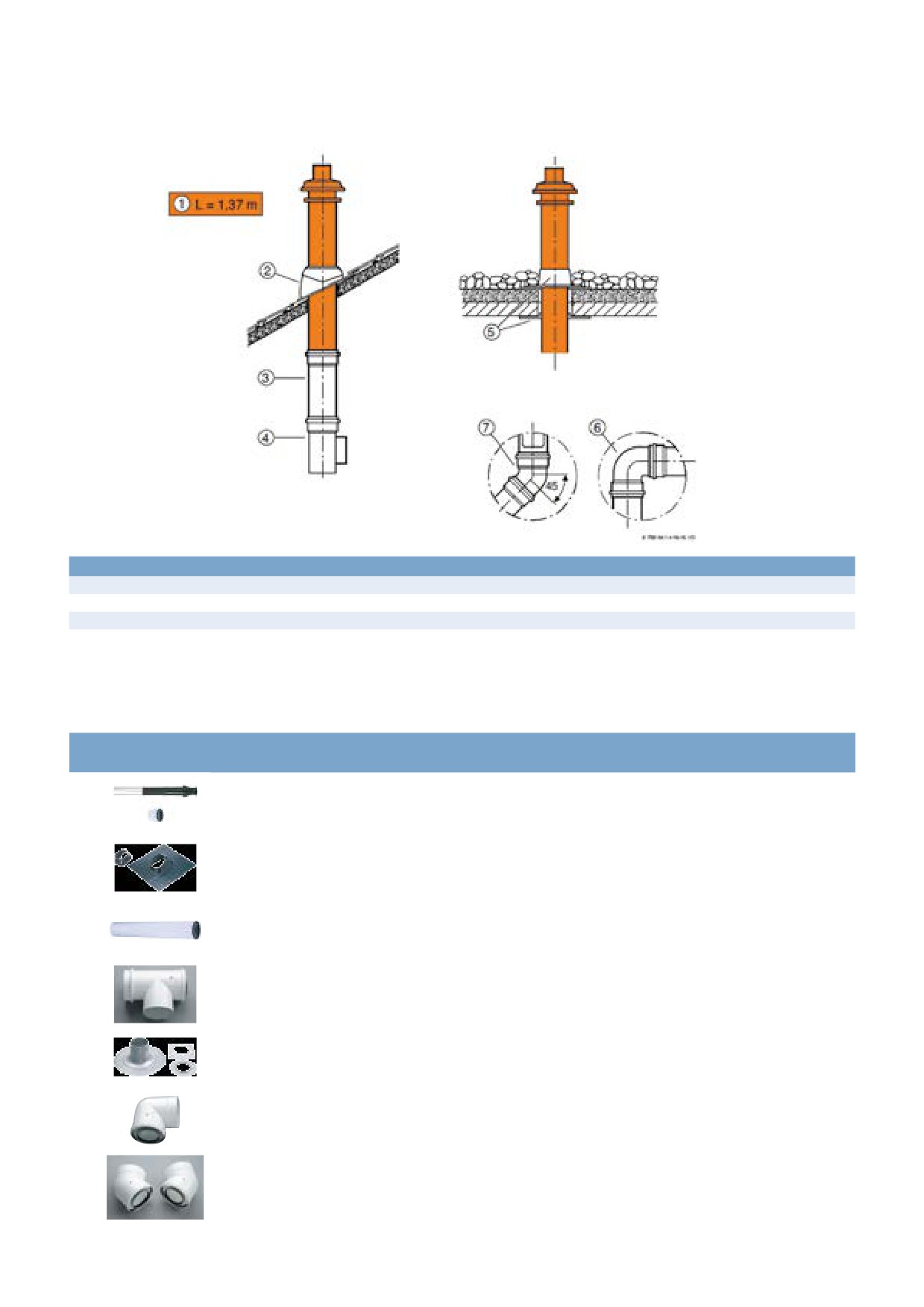

Принадлежности для горизонтального/вертикального отвода дымовых газов сквозь крышу,

110

∅100/150 c забором воздуха из помещения (B23x)

Принадлежности для горизонтального/вертикального отвода дымовых газов сквозь крышу,

112

∅100/150 c забором воздуха с улицы (C13)

Возможные варианты монтажа

115

Комплектующие для систем подачи воздуха и отвода продуктов сгорания от каскада котлов

117

К полному содержанию

101 | Принадлежности для отвода дымовых газов для конденсационных котлов

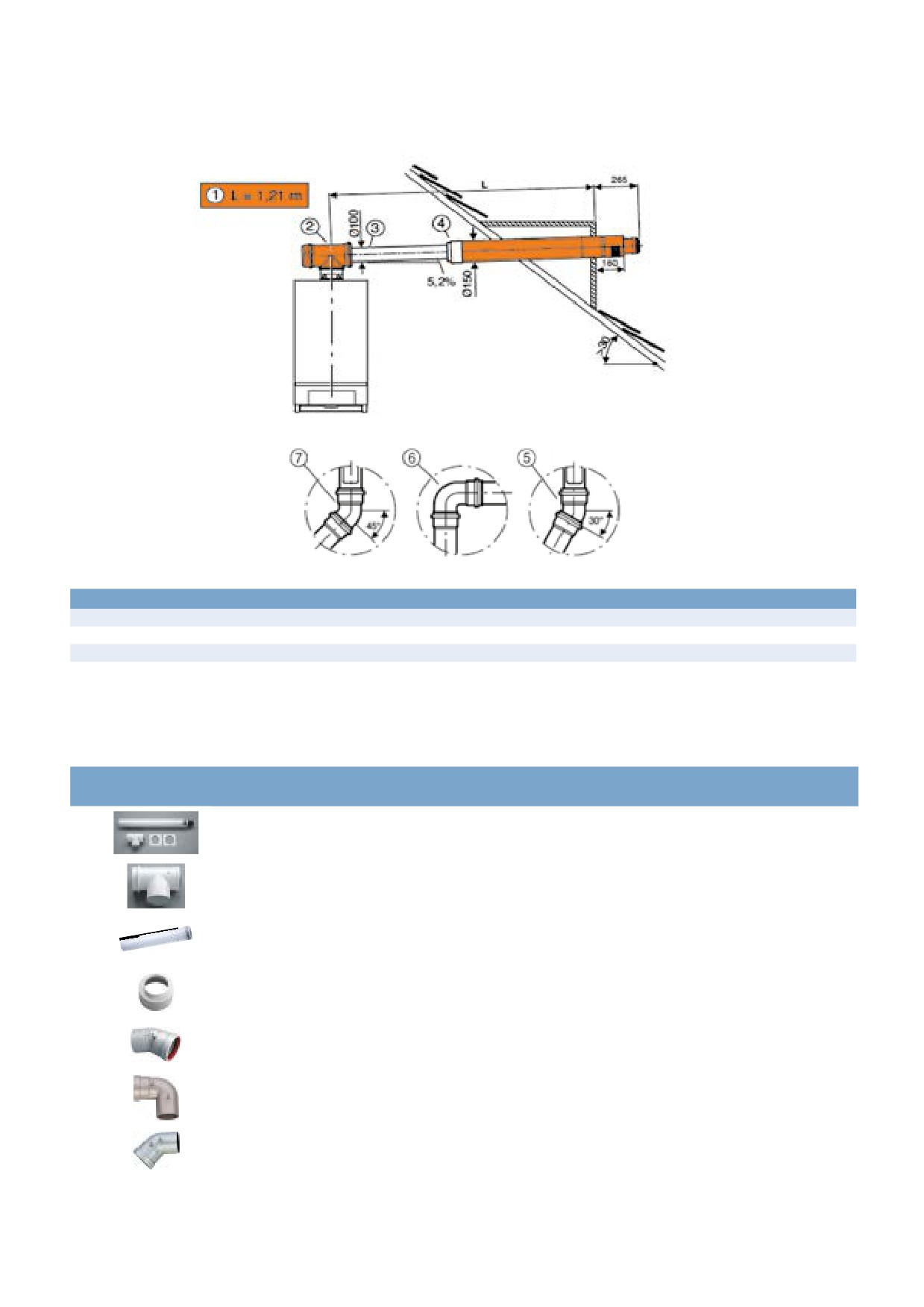

Принадлежности для горизонтального/вертикального отвода дымовых газов

сквозь крышу, Ø60/100

Через наклонную

Через плоскую

крышу

Принадлежности для горизонтального/вертикального отвода дымовых газов сквозь

крышу, Ø60/100

Тип

№

Описание

Артикул

модели

7738112504

Базовый комплект вертикальный, концентрический, с адаптером,

с защитой от ветра, ∅60/100, общая длина 1169 мм,

FC-Set60-C33x

длина над крышей 550 мм, диаметр над крышей ∅135 мм,

цвет черный, красный

7738112507

Универсальный вывод через крышу, лакированный, для

7738112622

наклонной крыши с углом наклона 25-45°, красный Ø125 мм

FC-O60_80

Универсальный вывод через крышу, лакированный, для

7738112621

наклонной крыши с углом наклона 25-45°, черный Ø125 мм

Удлинитель коаксиальной трубы L = 500 мм, ∅60/100 мм

FC-C60-500

7738112614

Удлинитель коаксиальной трубы L = 1000 мм, ∅60/100 мм

FC-C60-1000

7738112615

Удлинитель коаксиальной трубы L = 2000 мм, ∅60/100 мм

FC-C60-2000

7738112500

Труба со смотровым люком, Ø60/100 мм, L = 230 мм

AZB 603/1

7738112617

Адаптер вертикальный для соединения котла с дымоходом

Ø60/100 мм. Обязателен всегда, кроме случая подключения

FC-CA60

7738112636

через базовый комплект

Адаптер горизонтальный для соединения котла с дымоходом

Ø60/100 мм. Обязателен всегда, кроме случая подключения

FC-CA60-87

7738112535

через базовый комплект

Элемент с фартуком для плоской крыши, Ø125 мм

FC-O60_80

7738112620

Базовый комплект, горизонтальный, концентрический,

FC-Set60-C13x

7738112498

с адаптером, DN60/100

Колено коаксиальной трубы 90°, Ø60/100

FC-CE60-87

7738112616

Колено коаксиальной трубы 45°, Ø60/100

FC-CE60-45

7738112501

В начало главы

К полному содержанию

103 | Принадлежности для отвода дымовых газов для конденсационных котлов

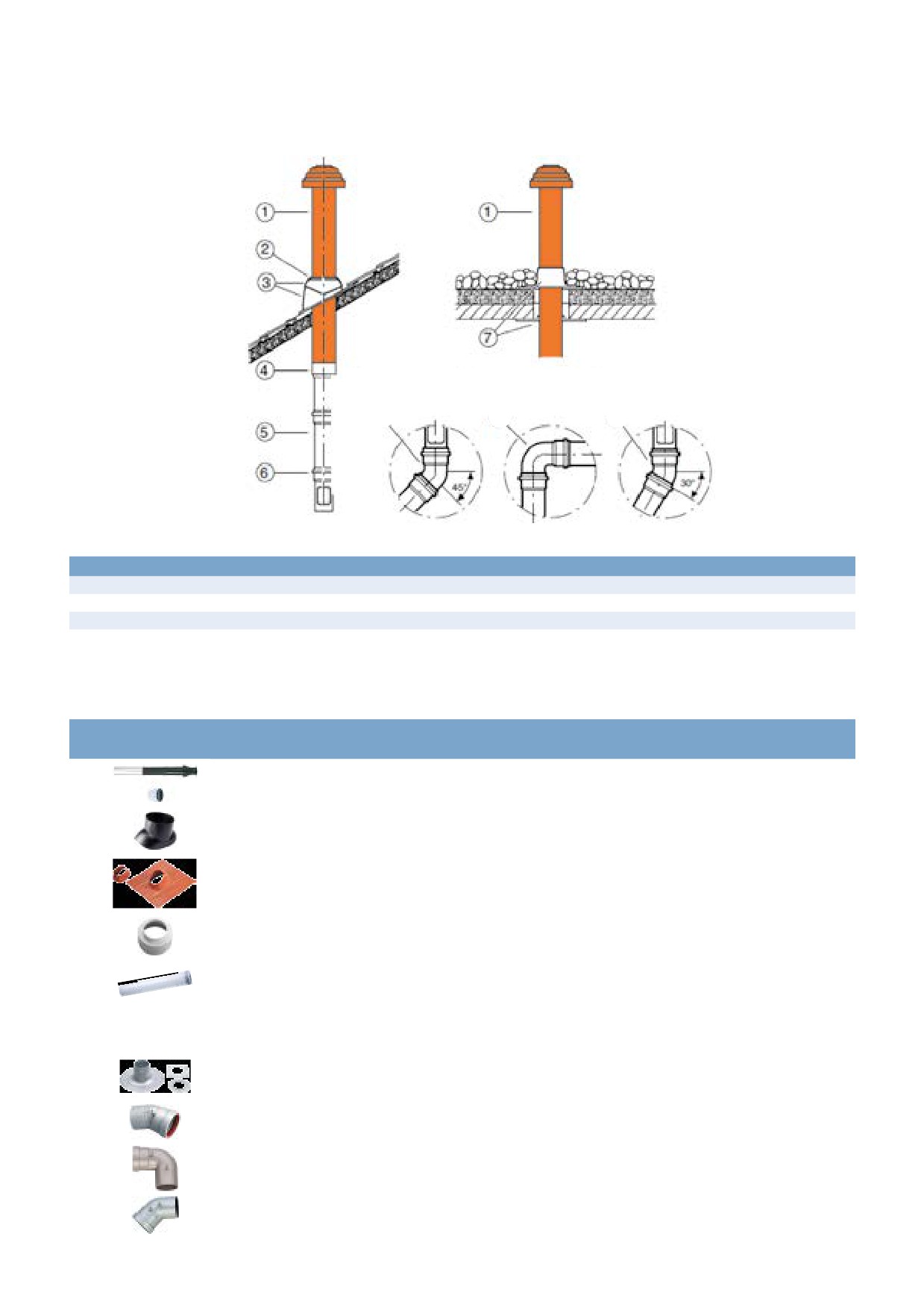

Принадлежности для горизонтального/вертикального отвода дымовых газов

сквозь крышу, Ø80/125

Через наклонную

Через плоскую

крышу

Принадлежности для горизонтального/вертикального отвода дымовых газов сквозь

крышу, Ø80/125

Тип

№

Описание

Артикул

модели

AZB 601/2

7738112660

Вертикальная коаксиальная труба для прокладки через крышу(до

45°) с защитой от ветра, Ø80/125, общая длина 1277 мм, длина над

крышей 557 мм, цвет: AZB601/2 - черный, AZB602/2 - красный

AZB 602/2

7738112661

Универсальный вывод через крышу, лакированный, для наклонной

AZB 923

7738112622

крыши с углом наклона 25-45°, красный Ø125 мм

Универсальный вывод через крышу, лакированный, для наклонной

AZB 925

7738112621

крыши с углом наклона 25-45°, черный Ø125 мм

Удлинитель коаксиальной трубы L = 500 мм, ∅80/125 мм

AZB 604/1

7738112645

Удлинитель коаксиальной трубы L = 1000 мм, ∅80/125 мм

AZB 605/1

7738112646

Удлинитель коаксиальной трубы L = 2000 мм, ∅80/125 мм

AZB 606/1

7738112647

Труба со смотровым люком, Ø 80/125 мм, L = 250 мм

AZB 603/1

7738112666

Адаптер для соединения котла с дымоходом Ø80/125 мм.

AZB 931

7738112714

Обязателен всегда, кроме случая подключения через AZB922

Элемент с фартуком для плоской крыши, Ø125 мм

AZ 136

7738112620

Дымоход концентрический DN80/125

AZB 600/3

7738112577

Колено коаксиальной трубы 30°, Ø80/125

AZB 832/1

7738112664

Колено коаксиальной трубы 90°, Ø80/125

AZB 607/1

7738112648

В начало главы

К полному содержанию

105 | Принадлежности для отвода дымовых газов для конденсационных котлов

Принадлежности для отвода дымовых газов через трубу ∅80 в шахте

и забором воздуха для горения из помещения (B23)

При заборе воздуха

из помещения необходимо

соблюдать действующие

нормативные требования

по приточно-вытяжной

вентиляции

Тип

№

Описание

Артикул

модели

Базовый компл. сист. дымоудаления в шахте, DN80, AZB615

AZB 615

7719001530

Базовый компл. сист. дымоудаления в шахте (начало и конец), DN80

AZB 614/1

7719001947

AZB 626/1

7719001945

Распорка DN80, PP, (4шт.)

AZB 524

7719001025

Дымовая труба DN80х500мм, PP

AZB 610

7738112650

Дымовая труба DN80, PP, со смотровым люком

AZB 618

7738112669

AZB 625

7719001537

Декоративная манжета DN80, внутренняя

AZB 538

7719001094

Отвод DN80, 87°, PP

AZB 619

7738112654

Адаптер для соединения котла с дымоходом ∅80/125 мм.

AZB 931

7738112714

Обязателен всегда, кроме случая подключения через AZB922

В начало главы

К полному содержанию

106 | Принадлежности для отвода дымовых газов для конденсационных котлов

Принадлежности для отвода дымовых газов через трубы ∅80 мм (C93x)

Котёл работает независимо

от воздуха в помещении -

всасывание воздуха

для горения из шахты

Тип

№

Описание

Артикул

модели

Основной комплект подключение дымохода к шахте ∅80/125 мм: колено

AZB 616/1

7719002770

90° ∅80/125 мм с ревизионным люком, труба L=500 мм, крышки 2 шт.

Основной комплект для отвода дымовых газов через трубу в шахте:

труба (стойкая к УФ-излучению) ∅80 мм, L = 500 мм, сегмент

с ревизионным люком ∅80 мм, L = 250 мм, опорное колено ∅80 мм

AZB 614/1

7738113246

с опорной планкой, распорки (6 штук), шахтная крышка с разрезной

кромкой (возможно покрытие малых поверхностей).

AZB 626/1

7719001945

Распорка DN80, PP, (4шт.)

AZB 524

7719001025

Дымовая труба DN80х500мм, PP

AZB 610

7738112650

Дымовая труба DN80х2000мм, PP

AZB 612

7738112652

Дымовая труба DN80, PP, со смотровым люком

AZB 618

7738112669

AZB 625

7719001537

Декоративная манжета DN125, внутренняя

AZB 537/1

7738112595

Удлинитель коаксиальной трубы L = 500 мм, ∅80/125 мм

AZB 604/1

7738112645

Удлинитель коаксиальной трубы L = 1000 мм, ∅80/125 мм

AZB 605/1

7738112646

Удлинитель коаксиальной трубы L = 2000 мм, ∅80/125 мм

AZB 606/1

7738112647

Отвод концентрический DN80/125, 90°, со смотровым люком

AZB 938

7738112665

Отвод концентрический DN80/125, 90°

AZB 607/1

7738112648

Адаптер для соединения котла с дымоходом ∅80/125 мм.

AZB 931

7738112714

Обязателен всегда, кроме случая подключения через AZB 922

В начало главы

К полному содержанию

107 | Принадлежности для отвода дымовых газов для конденсационных котлов

Принадлежности для отвода дымовых газов через через трубы ∅80/125,

расположенные на фасаде здания и забором воздуха с улицы (C53x)

Тип

№

Описание

Артикул

модели

Основной комплект подключение дымохода к шахте ∅80/125 мм: колено

AZB 616/1

7719002770

90° ∅80/125 мм с ревизионным люком, труба L=500 мм, крышки 2 шт.

Основной комплект для крепления дымохода ∅80/125 мм на фасаде

здания: Сегмент трубы ∅80/125 мм с забором воздуха, хомут для

крепления на фасаде для трубы ∅80/125 мм (4 шт.), колено 93°

AZB 617/2

7719002771

без раструба, защитная крышка составная, защитная крышка целая,

сегмент с ревизионным люком ∅80/125 мм

Дымовая труба концентрическая DN80/125х500мм, по фасаду

AZB 1038

7719003697

Дымовая труба концентрическая DN80/125х1000мм, по фасаду

AZB 1039

7719003698

Дымовая труба концентрическая DN80/125х2000мм, по фасаду

AZB 1040

7719003699

Универсальный вывод через крышу, лакированный, для наклонной

AZB 925

7738112621

крыши с углом наклона 25-45°, черный ∅125 мм

Универсальный вывод через крышу, лакированный, для наклонной

AZB 923

7738112622

крыши с углом наклона 25-45°, красный ∅125 мм

Вертикальная коаксиальная труба для прокладки через крышу (до 45°) с

AZB 601/2

7738112660

защитой от ветра, ∅80/125, общая длина 1277 мм, длина над крышей 557

AZB 602/2

7738112661

мм, цвет: AZB 601/2 - черный, AZB 602/2 - красный

Дымовая труба концентрическая DN80/125, конечный участок по фасаду,

AZB 831/1

7719002773

стойкая к УФ

Кронштейн настенный DN125

AZB 657

7719001644

Элемент дымохода 80/125, с ревизионным отверстием

AZB 681/1

7719002772

Удлинитель коаксиальной трубы L = 500 мм, ∅80/125 мм

AZB 604/1

7738112645

Удлинитель коаксиальной трубы L = 1000 мм, ∅80/125 мм

AZB 605/1

7738112646

Удлинитель коаксиальной трубы L = 2000 мм, ∅80/125 мм

AZB 606/1

7738112647

Отвод концентрический DN80/125, 90°

AZB 607/1

7738112648

Адаптер для соединения котла с дымоходом ∅80/125 мм.

AZB 931

7738112714

Обязателен всегда, кроме случая подключения через AZB 922

В начало главы

К полному содержанию

109 | Принадлежности для отвода дымовых газов для конденсационных котлов

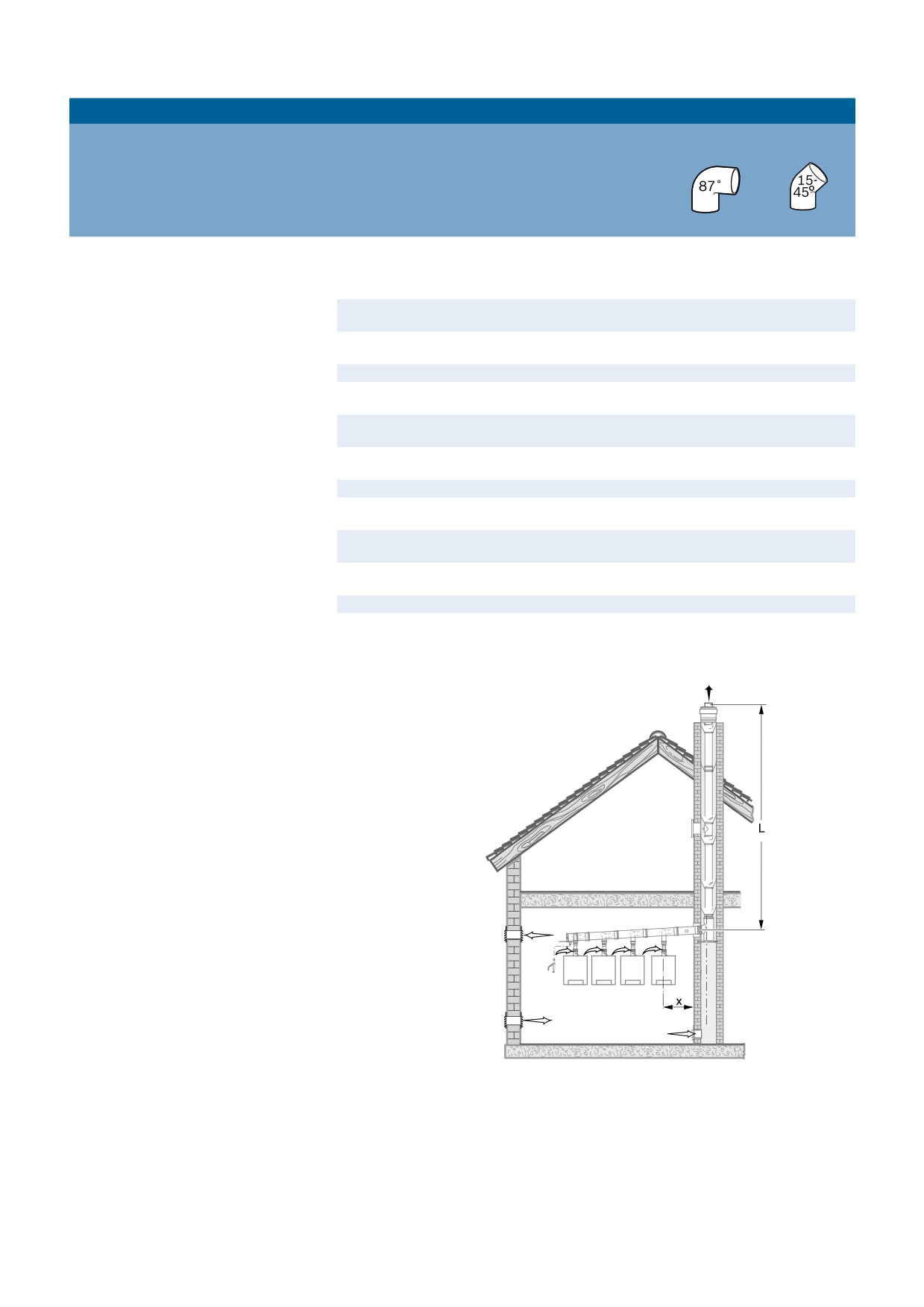

Принадлежности для отвода дымовых газов через дымоход ∅100/150,

расположенный на фасаде здания с забором воздуха из помещения (B23x)

Эквивалентная

L_W

длина для

метров

отводов

87⁰

45⁰

ZBR 70-3

ZBR 100-3

42,5

1 L = 1,50 м

L₁

Тип

№

Описание

Артикул

модели

Комплект для дымоудаления на фасаде 100/150 мм, L=1,5 м

AZB 829/1

7719002807

Верхняя часть трубы фасада 100/125

AZB 831/1

7719002794

Удлинитель коаксиальной трубы ∅100/150 мм L=500 мм

AZB 636/1

7719002785

Удлинитель коаксиальной трубы ∅100/150 мм L=1000 мм

AZB 637/1

7719002786

Удлинитель коаксиальной трубы ∅100/150 мм L=2000 мм

AZB 638/1

7719002787

Кронштейн настенный DN 150

AZB 658

7738113149

Труба со смотровым люком, ∅100/150 мм, L=250 мм

AZB 680/1

7719002793

Адаптер для перехода с ∅100/150 мм на ∅100 мм

AZB 830/1

7719002806

Удлинитель трубы ∅100 мм L=500 мм

AZB 641

7719001615

Удлинитель трубы ∅100 мм L=1000 мм

AZB 642

7719001616

Удлинитель трубы ∅100 мм L=2000 мм

AZB 643

7719001617

Колено трубы 90° ∅100 мм

AZB 645

7719001619

Колено трубы 45° ∅100 мм

AZB 646

7719001620

Отвод DN100, 15°, PP, AZB 633

AZB 633

7719001852

Колено трубы 30° ∅100 мм

AZB 664

7719001853

В начало главы

К полному содержанию

110 | Принадлежности для отвода дымовых газов для конденсационных котлов

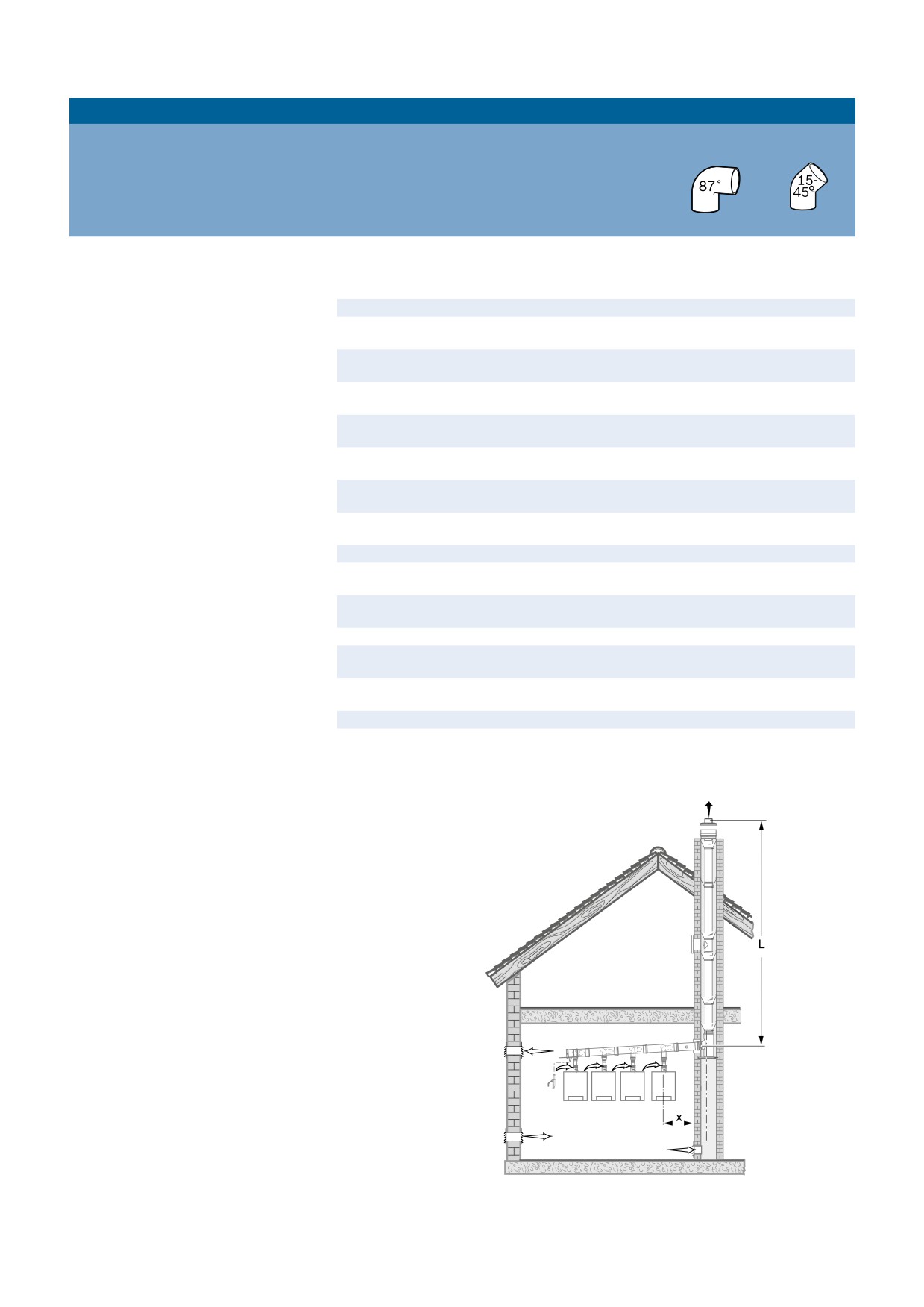

Принадлежности для горизонтального/вертикального отвода дымовых газов сквозь крышу,

∅100/150 c забором воздуха из помещения (B23x)

ZBR 70-3

ZBR 100-3

Мощность котла

70 кВт

100 кВт

Максимальная эквивалентая длина прямой трубы, L¹

46 м

42,5 м

Эквивалентная длина дополнительного поворота¹ на 90°

2 м

Эквивалентная длина дополнительного поворота¹ на 15-45°

1 м

¹⁾ Поворот на 90° на отопительном приборе и опорный поворот в шахте уже учтены в максимальных длинах.

Тип

№

Описание

Артикул

модели

Комплект подключения горизонтальной трубы для прохода через стену

или окно на наклоной крыше, Телескопическая L = 1210 мм, ∅100/150 AZB 632/2

7719002782

мм

Колено коаксиальной трубы 90°, ∅100/150 мм с ревизионным люком.

AZB 635/1

7719002790

X = 135 мм

Удлинитель трубы ∅100 мм L=500 мм (AZB 641)

AZB 641

7719001615

Удлинитель трубы ∅100 мм L=1000 мм (AZB 642)

AZB 642

7719001616

Удлинитель трубы ∅100 мм L=2000 мм (AZB 643)

AZB 643

7719001617

Адаптер для перехода с ∅100/150мм на ∅100 мм

AZB 830/1

7719002806

Колено трубы 30° ∅100 мм

AZB 664

7719001853

Колено трубы 90° ∅100 мм

AZB 645

7719001619

Колено трубы 45° ∅100 мм

AZB 646

7719001620

В начало главы

К полному содержанию

111 | Принадлежности для отвода дымовых газов для конденсационных котлов

Принадлежности для горизонтального/вертикального отвода дымовых газов сквозь крышу,

∅100/150 c забором воздуха из помещения (B23x)

ZBR 70-3

ZBR 100-3

Мощность котла

70 кВт

100 кВт

Максимальная эквивалентая длина прямой трубы, L¹

46 м

42,5 м

Эквивалентная длина дополнительного поворота¹ на 90°

2 м

Эквивалентная длина дополнительного поворота¹ на 15-45°

1 м

¹⁾ Поворот на 90° на отопительном приборе и опорный поворот в шахте уже учтены в максимальных длинах.

Тип

№

Описание

Артикул

модели

Вертикальная коаксиальная труба для прокладки через крышу (до 45°)

AZB 633/1

7719002783

с защитой от ветра, ∅100/150, общая длина 1365мм, длина над крышей

AZB 634/1

7719002784

865 мм, цвет: AZB 633/1 - черный, AZB 634/1 - красный

Элемент для оформления дымохода на кровле,

AZB 815

7719001906

Klöber:: AZB 815 - черный

Универсальный вывод через крышу, лакированный,

AZB 924

7738113129

для наклонной крыши с углом наклона 25-45°: AZB 924 - черный,

AZB 926

7738113132

AZB 926 - красный

Адаптер для перехода с ∅100/150мм на ∅100 мм

AZB 830/1

7719002806

Удлинитель трубы ∅100 мм L=500 мм (AZB 641)

AZB 641

7719001615

Удлинитель трубы ∅100 мм L=1000 мм (AZB 642)

AZB 642

7719001616

Удлинитель трубы ∅100 мм L=2000 мм (AZB 643)

AZB 643

7719001617

Дымовая труба DN100х250мм, со смотровым люком

AZB 644

7719001618

Фланец для плоской крыши ∅150 мм

AZB 660

7719001657

Колено трубы 30° ∅100 мм

AZB 664

7719001853

Колено трубы 90° ∅100 мм

AZB 645

7719001619

Колено трубы 45° ∅100 мм

AZB 646

7719001620

В начало главы

К полному содержанию

112 | Принадлежности для отвода дымовых газов для конденсационных котлов

Принадлежности для горизонтального/вертикального отвода дымовых газов сквозь крышу.

∅100/150 c забором воздуха с улицы (C13)

ZBR 70-3

ZBR 100-3

Мощность котла

70 кВт

100 кВт

Максимальная эквивалентая длина прямой трубы, L

15 м

14 м

Эквивалентная длина дополнительного поворота¹ на 90°

2 м

Эквивалентная длина дополнительного поворота¹ на 15-45°

1 м

¹⁾ Поворот на 90° на отопительном приборе и опорный поворот в шахте уже учтены в максимальных длинах.

Тип

№

Описание

Артикул

модели

Комплект подключения горизонтальной трубы для прохода через

стену или окно на наклоной крыше, Телескопическая L = 1210 мм,

AZB 632/2

7719002782

∅100/150 мм

Колено коаксиальной трубы 90°, ∅100/150 мм с ревизионным люком.

AZB 635/1

7719002790

X = 135 мм

Удлинитель коаксиальной трубы ∅100/150 мм L=500 мм (AZB 636/1)

AZB 636/1

7719002785

Удлинитель коаксиальной трубы ∅100/150 мм L=1000 мм (AZB 637/1)

AZB 637/1

7719002786

Удлинитель коаксиальной трубы ∅100/150 мм L=2000 мм (AZB 638/1)

AZB 638/1

7719002787

Кровельный элемент, для горизонтальных систем DN125, 30-45°,

(тёмно-серая), AZ 122

AZ 122

7719001028

Кровельный элемент, для горизонтальных систем DN125, 45-60°,

AZ 123

7719001031

(тёмно-серая), AZ 123

Колено коаксиальной трубы 90°, ∅100/125

AZB 639/1

7719002788

Колено коаксиальной трубы 45° (2 шт.), ∅100/125

AZB 640/1

7719002789

В начало главы

К полному содержанию

113 | Принадлежности для отвода дымовых газов для конденсационных котлов

Принадлежности для горизонтального/вертикального отвода дымовых газов сквозь крышу.

∅100/150 c забором воздуха с улицы (C33x)

ZBR 70-3

ZBR 100-3

Мощность котла

70 кВт

100 кВт

Максимальная эквивалентая длина прямой трубы, L

15,7 м

14,7 м

Эквивалентная длина дополнительного поворота¹ на 90°

2 м

Эквивалентная длина дополнительного поворота¹ на 15-45°

1 м

¹⁾ Поворот на 90° на отопительном приборе и опорный поворот в шахте уже учтены в максимальных длинах.

Тип

№

Описание

Артикул

модели

Вертикальная коаксиальная труба для прокладки через крышу (до 45°)

AZB 633/1

7719002783

с защитой от ветра, ∅100/150 , общая длина 1365мм, длина над крышей

AZB 634/1

7719002784

865 мм, цвет: AZB 633/1 - черный, AZB 634/1 - красный

Универсальный вывод через крышу, лакированный,

AZB 924

7738113129

для наклонной крыши с углом наклона 25-45°: AZB 924 - черный,

AZB 926

7738113132

AZB 926 - красный

Удлинитель коаксиальной трубы ∅100/150 мм L=500 мм (AZB 636/1)

AZB 636/1

7719002785

Удлинитель коаксиальной трубы ∅100/150 мм L=1000 мм (AZB 637/1)

AZB 637/1

7719002786

Удлинитель коаксиальной трубы ∅100/150 мм L=2000 мм (AZB 638/1)

AZB 638/1

7719002787

Колено коаксиальной трубы 90°, ∅100/150 мм с ревизионным люком.

AZB 635/1

7719002790

X = 135 мм

Фланец для плоской крыши ∅150 мм

AZB 660

7719001657

Колено коаксиальной трубы 90°, ∅100/125

AZB 639/1

7719002788

Колено коаксиальной трубы 45° (2 шт.), ∅100/125

AZB 640/1

7719002789

В начало главы

К полному содержанию

115 | Возможные варианты монтажа

Возможные варианты монтажа

Эквивалентная

длина

Наименование

Тип

котла

[м]

ZBR-3

[м]

Отвод дымовых газов

Требуемый Ø

от каскадов (разрежение)

(L min)

трубы отвода

Отвод дымовых газов от каскада

-L

дымовых газов

котлов через вентилируемую шахту

(4)-50

DN 160

100

(9)-28

с 2 котлами

(2)-50

DN 200

100

(2)-50

DN 200

(8)-50

с 3 котлами

(3)-50

DN 250

100

(3)-50

(6)-50

DN 250

100

(11)-50

с 4 котлами

(3)-50

DN 315

100

(3)-50

DN 250

(16)-50

с 5 котлами

(4)-50

DN 315

100

(6)-50

(7)-50

с 6 котлами

DN 315

100

(11)-50

с 7 котлами

DN 315

100

(25)-50

с 8 котлами

DN 315

(19)-50

Максимально допустимая длина L действительна

для X = 2,5 м и 1 колена 87°.

Для других конфигураций с Х > 2,5 м и более чем

с 1 коленом 87° требуется расчёт по EN 13384.

В начало главы

К полному содержанию

116 | Возможные варианты монтажа

Возможные варианты монтажа

Эквивалентная

длина

Наименование

Тип

котла

[м]

ZBR-3

[м]

Отвод дымовых газов от каскадов

Требуемый Ø

(избыточное давление)

(L min)

трубы отвода

Отвод дымовых газов от каскада

-L

дымовых газов

котлов через вентилируемую шахту

DN 110

DN 125

с 2 котлами

100

DN 160

100

DN 160

100

с 3 котлами

DN 200

100

DN 160

100

с 4 котлами

DN 200

100

DN 200

с 5 котлами

100

DN 250

100

DN 200

100

с 6 котлами

DN 250

100

DN 200

с 7 котлами

DN 250

100

DN 250

с 8 котлами

100

DN 315

100

Максимально допустимая длина L действительна

для X = 2,5 м и 1 колена 87°.

Для других конфигураций с Х > 2,5 м и более чем

с 1 коленом 87° требуется расчёт по EN 13384.

В начало главы

К полному содержанию

117 | Принадлежности для отвода дымовых газов для конденсационных котлов

Тип

№

Описание

Размер

Артикул

модели

Ø160

AZB 945

7746901198

Базовый комплект труб для отвода продуктов сгорания

Ø200

AZB 946

7746901199

от каскада котлов

Ø250

AZB 947

7746901200

Ø160

AZB 949

7746901202

Дополнительный комплект труб для отвода продуктов

Ø200

AZB 950

7746901203

сгорания от каскада котлов

Ø250

AZB 951

7746901204

Ø160

AZB 953

7746901206

Комплект труб для прокладки в шахте для отвода

Ø200

AZB 954

7746901207

продуктов сгорания от каскада котлов

Ø250

AZB 955

7746901208

Комплектующие для систем подачи воздуха и отвода продуктов сгорания от каскада котлов

Ø125-160

AZB 960

7746900680

Переходной патрубок эксцентрический

Ø160-200

AZB 961

7746900681

Ø200-250

AZB 962

7746900682

Ø160

AZB 966

7746900686

Отвод 30°

Ø200

AZB 967

7746900687

Ø250

AZB 968

7746900688

Ø160

AZB 970

7746900690

Отвод 45°

Ø200

AZB 971

7746900691

Ø250

AZB 972

7746900692

Ø160

AZB 974

7746900694

Отвод 90°

Ø200

AZB 975

7746900695

Ø250

AZB 976

7746900696

Ø160

AZB 978

7746900698

Удлинитель 500 мм

Ø200

AZB 979

7746900699

Ø250

AZB 980

7746900700

Ø160

AZB 982

7746900702

Удлинитель 1000 мм

Ø200

AZB 983

7746900703

Ø250

AZB 984

7746900704

Ø160

AZB 986

7746900706

Удлинитель 2000 мм

Ø200

AZB 987

7746900707

Ø250

AZB 988

7746900708

Ø160

AZB 994

7746900714

Участок дымовой трубы с ревизионным люком

Ø200

AZB 995

7746900715

Ø250

AZB 996

7746900716

Ø160

AZB 998

7746900718

Отвод 90° с ревизионным люком

Ø200

AZB 999

7746900719

Ø250

AZB 1000

7746900720

В начало главы

К полному содержанию

Регуляторы для котлов

Перейти к странице 

Термостат on/off TR12

122

Комнатный регулятор температуры CR10

123

Комнатный регулятор температуры CR50

124

Комнатный регулятор температур

125

с функцией недельного программирования CR100

Погодозависимый регулятор температуры CW100

126

Погодозависимый регулятор температуры CW400

127

Термостат для дистанционного управления котлами ZONT BT-2

128

Модуль для гелиосистем MS100

129

Модуль для гелиосистем MS200

129

Каскадный модуль МС400

130

Модуль смесителя ММ100

130

Принадлежности для регуляторов котлов Bosch

131

К полному содержанию

Bosch Каталог отопительного оборудования (2022 год) - часть 3
