Bosch Каталог отопительного оборудования (2022 год) - часть 2

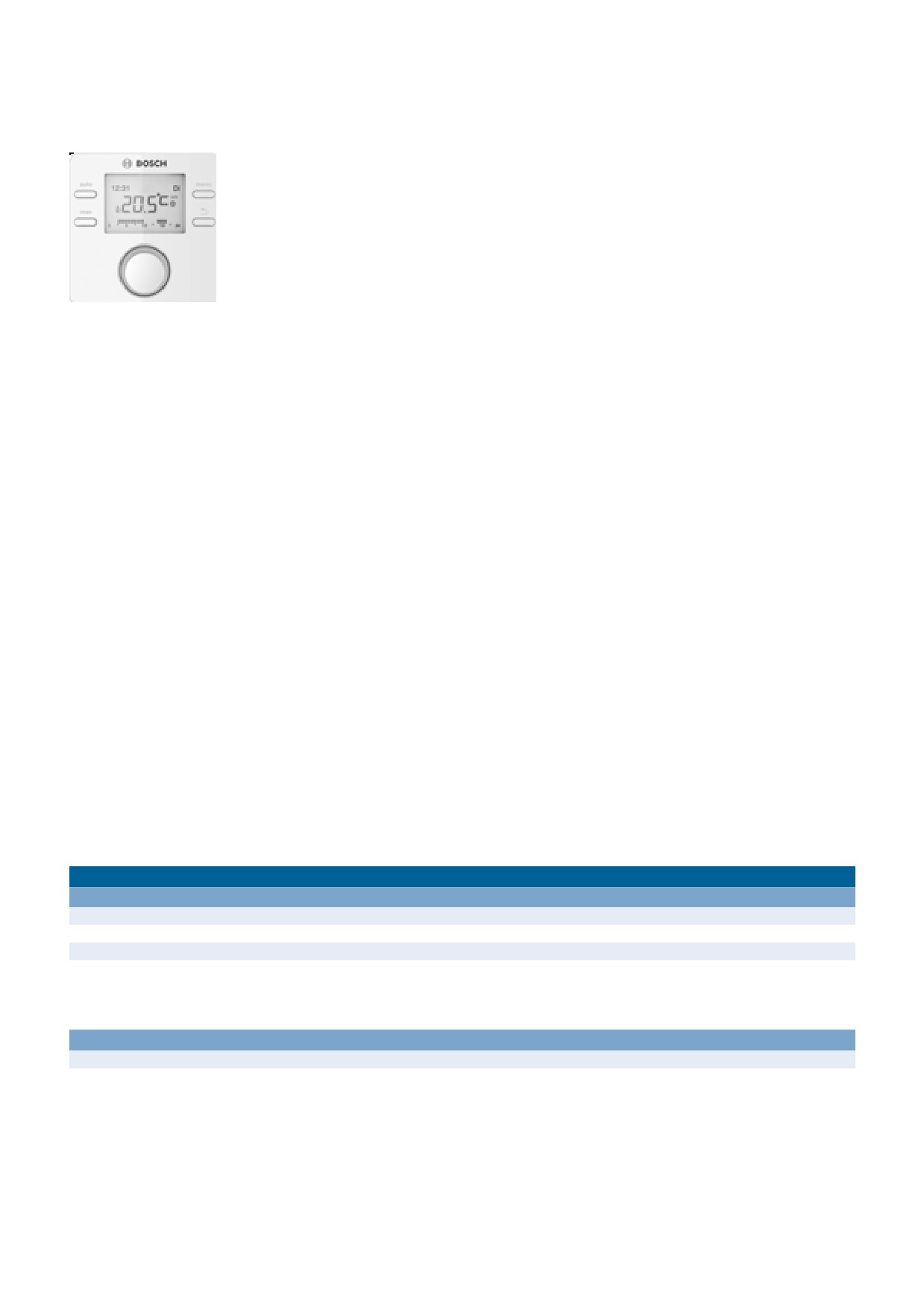

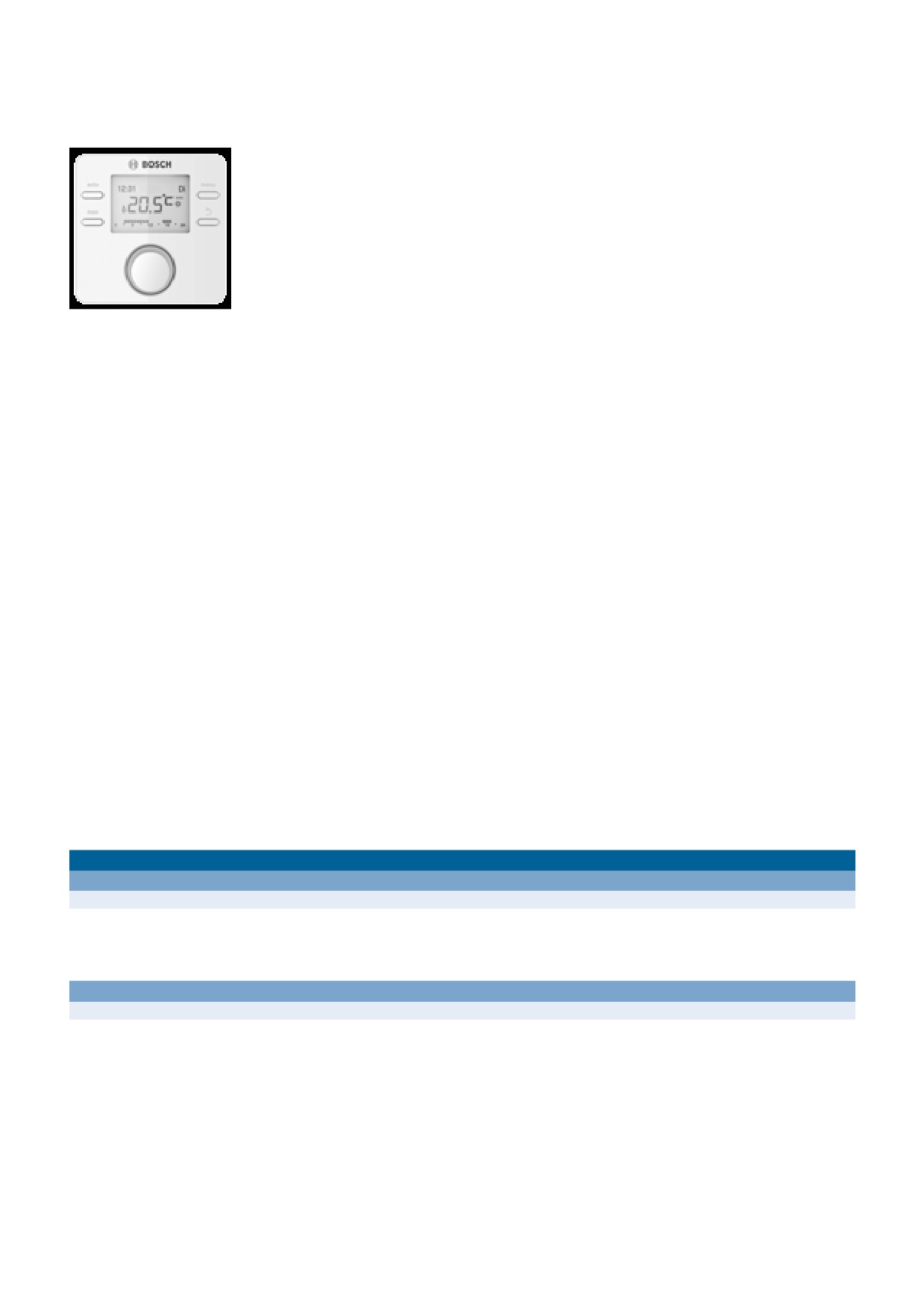

42 | Газовые настенные котлы | Регуляторы для котлов | CW100

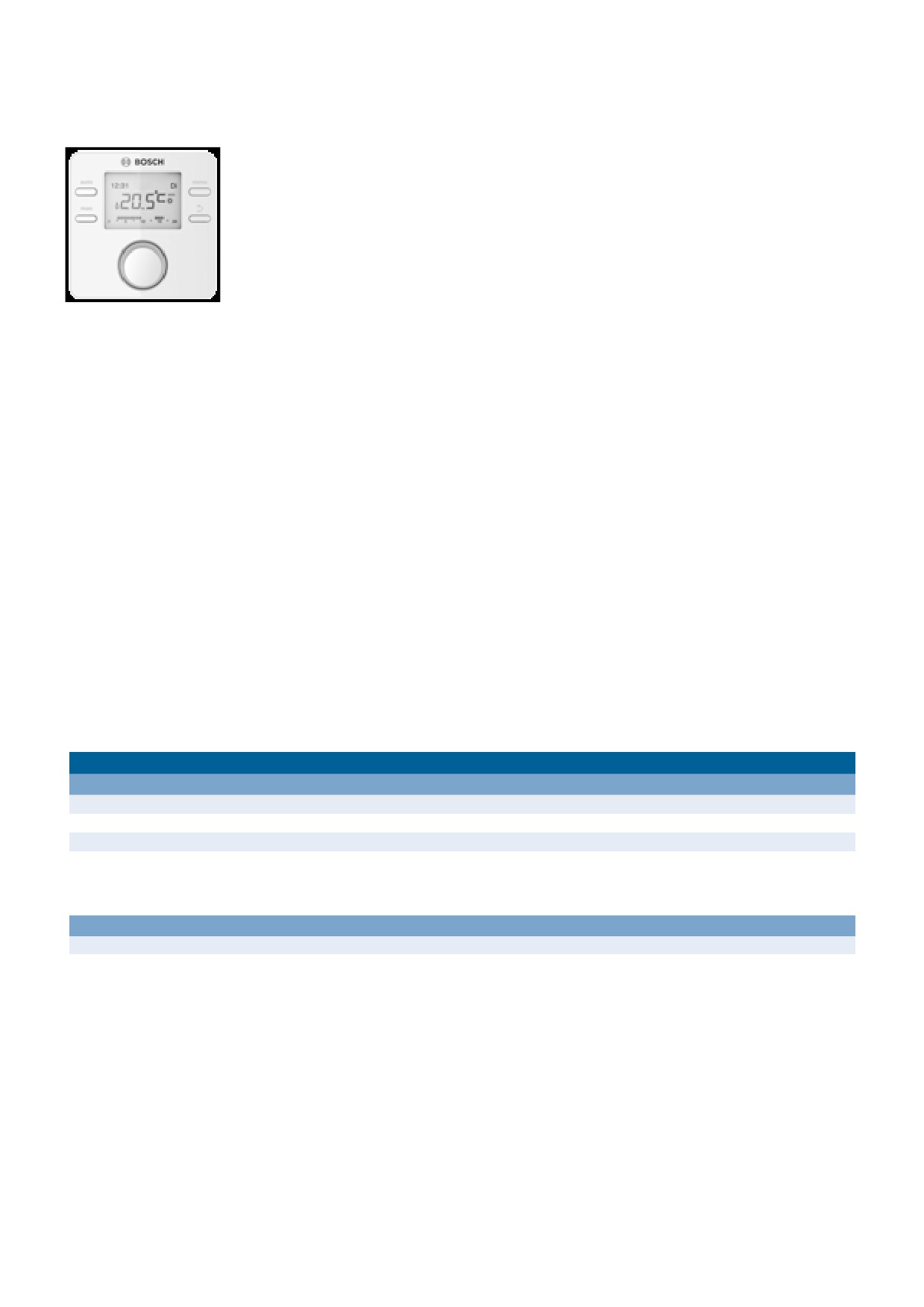

CW100
Погодозависимый регулятор температуры
Описание:
• Погодозависимый регулятор температуры
• Датчик внешней температуры в комплекте
• Встроенный датчик комнатной температуры
• Удаленное управление для CW 400
• Подключение к котлам только c EMS BUS
Функции
• Погодозависимое управление
• Возможность управления контуром со смесителем или без смесителя
• Автоматическая конфигурация системы
• Контроль температуры подающей линии
• Встроенный датчик температуры в помещении
• Отображение температуры в помещении
• Функция защиты от замерзания
• Недельное программирование системы отопления с 6 временными интервалами в течении дня для отопительного контура
и контура ГВС
• Управление ГВС от солнечных коллекторов
• Управление системой солнечных коллекторов и оптимизацией её работы
• Совместим с модулями MM100 (контур отопления со смесителем) и MS100 (ГВС от солнечных коллекторов)
• Возможность отображения как обычной кривой отопления, так и оптимизированной кривой
• Автоматическая термическая дезинфекция один раз в неделю
• Программирование рециркуляции горячей воды
• Предустановленные настройки для облегчения пуска системы
• Режим «Отпуск» с возможностью указания даты начала и окончания
• Отображение информации о функционировании системы
• Отображение сервисных интервалов
• Отображение кодов и истории ошибок
• Отображение потребления энергии
• Дисплей с подсветкой
Технические характеристики
Описание
Единицы измерения
Значение
Габариты (В х Ш х Г)
мм
95 x 95 x 25
Напряжение
В пост. тока
10-24 В на шине EMS BUS
Модель
Артикул
CW100
7738111043
В начало главы
К полному содержанию
43 | Газовые настенные котлы | Регуляторы для котлов | CW400

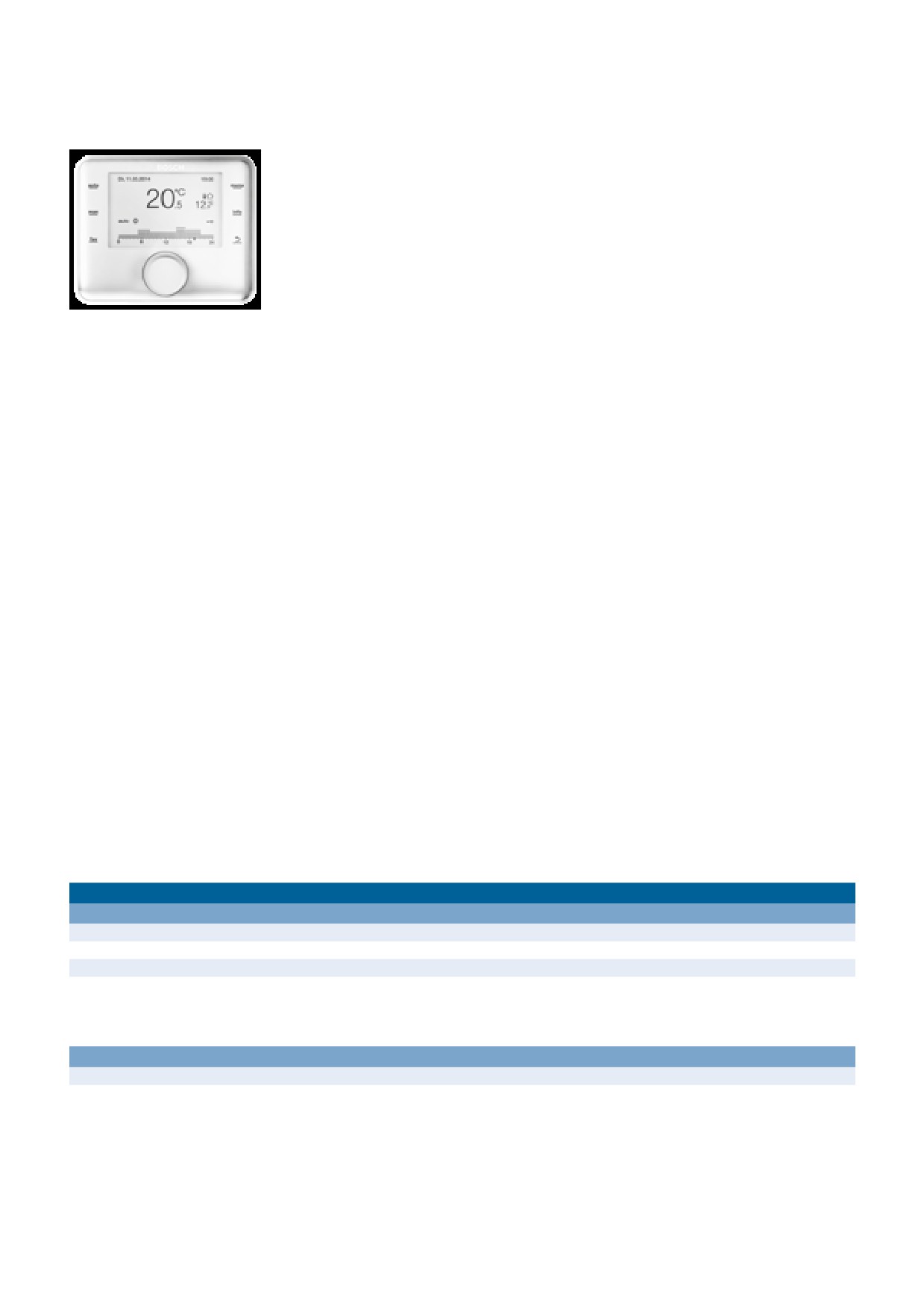

CW400
Погодозависимый регулятор температуры
Описание:
• Погодозависимый регулятор температуры
• Может использоваться как комнатный регулятор с встроенным датчиком температуры
• Сенсорные клавиши
• Служит для создания сложных отопительных систем на основе котлов Bosch
• Подключение через EMS BUS
• Датчик внешней температуры в комплекте
• Возможность управления каскадными установками до 16 котлов
Функции
• Погодозависимый контроллер (до 4-х смешенных контуров)
• Встроенный датчик комнатной температуры
• Улучшенный дисплей позволяет лучше отображать гидравлические схемы
• Упрощённый пользовательский интерфейс
• Отображение температуры в помещении
• Недельная программа работы по времени с 6 временными интервалами в течении дня для отопительного контура и контура
ГВС
• По 2 временные программы на отопительный контур
• Система автоматической конфигурации: определение модулей и датчика внешней температуры
• Кнопка Fav для быстрого доступа к часто используемым функциям
• Возможность установки рядом с автоматикой котла
• Совместимость с модулями MM, MS, MC400 (каскадный модуль)
• До двух контуров ГВС, контур ГВС от солн. коллекторов и система отопления от солнечных коллекторов с MS200
• Отдельная временная программа для каждого контура ГВС
• Переключение между обычной отопительной кривой и подробной
• Термическая дезинфекция
• Режим «Отпуск» (до 5 периодов в отпуске)
• Клавиша info для быстрого доступа к информации о системе
• Дополнительные функции для сервисантов (настройка и тест работы смесителя, насоса, клапанов и т.д.)
• Оптимизация работы солнечных коллекторов
• Отображение кодов и истории ошибок
• Отображение потребления энергии (график, диаграмма)
• Гидравлические схемы для настройки системы солнечных коллекторов
Технические характеристики
Описание
Единицы измерения
Значение
Габариты (В х Ш х Г)
мм
123 × 101 × 25
Напряжение
В пост. тока
10-24 В на шине EMS BUS
Настенный монтаж / монтаж в котле
Модель
Артикул
CW400
В начало главы
К полному содержанию
44 | Газовые настенные котлы I Регуляторы для котлов | MC400

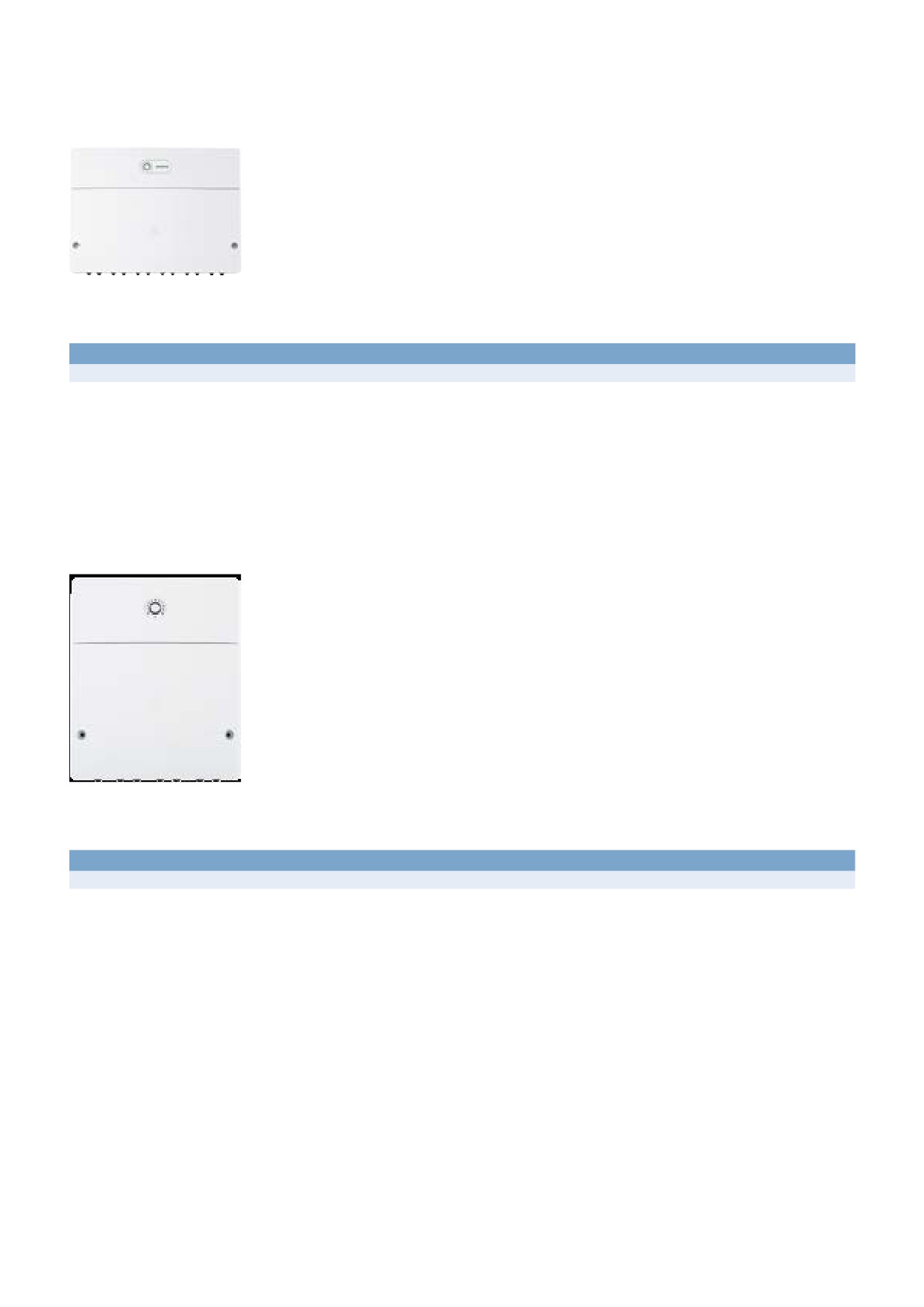

MC400
Каскадный модуль
Описание:
• Для объединения в каскад до 4-х котлов
• Возможность расширения каскада до 16 котлов (только при использовании 5 модулей)
Модель
Артикул
MС400
7738111003
ММ100
Модуль смесителя
Описание:
• Модуль смесителя для применения в системе управления EMS-plus
• Управление баком-водонагревателем, включая подключение загрузочного насоса,
циркуляционного насоса и датчика температуры ГВС
• Управление через регулятор CW400 или CW100/CR100
• Комплект поставки: модуль, датчик температуры подающей линии, инструкция
Модель
Артикул
ММ100
7738110139
В начало главы
К полному содержанию

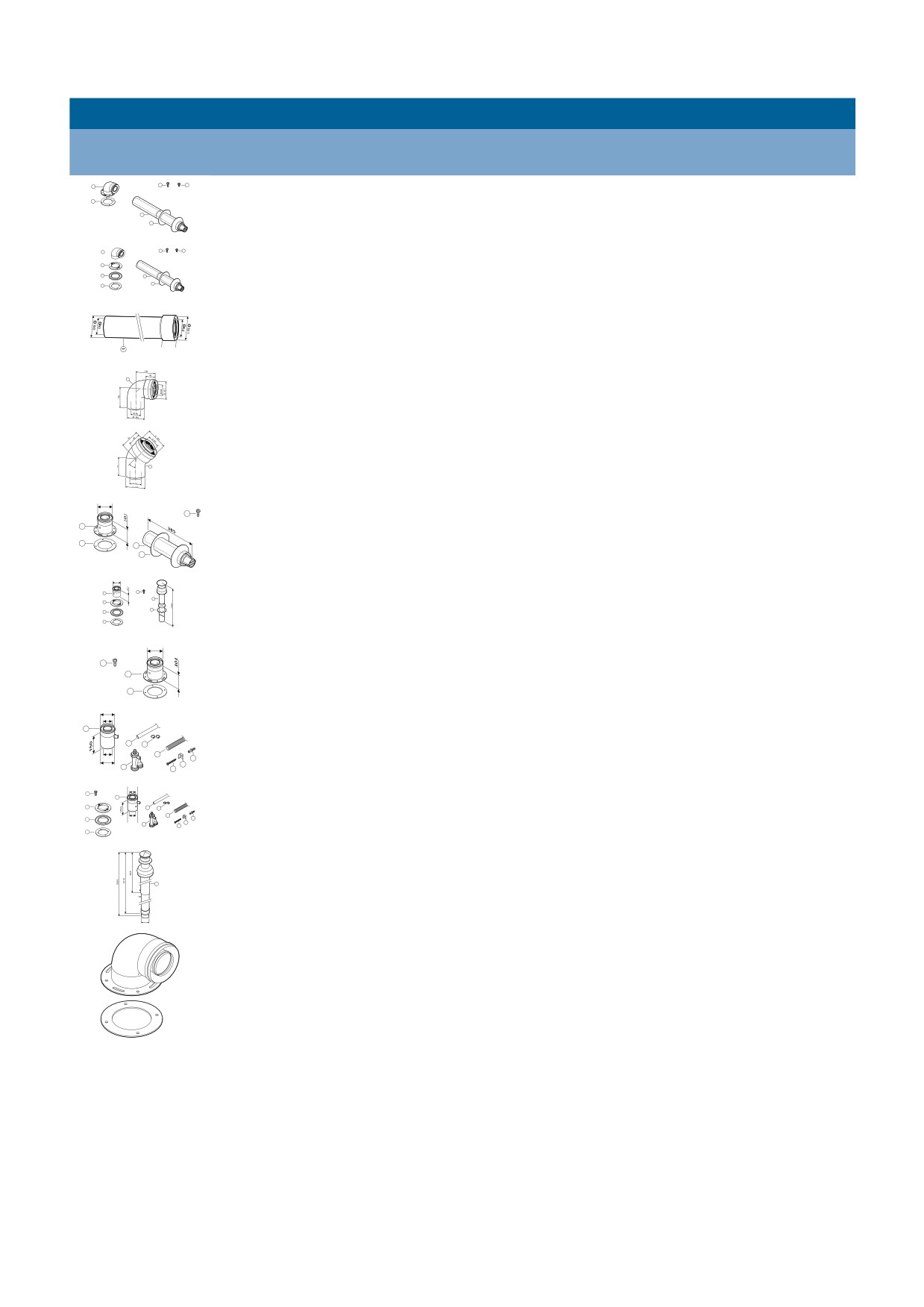

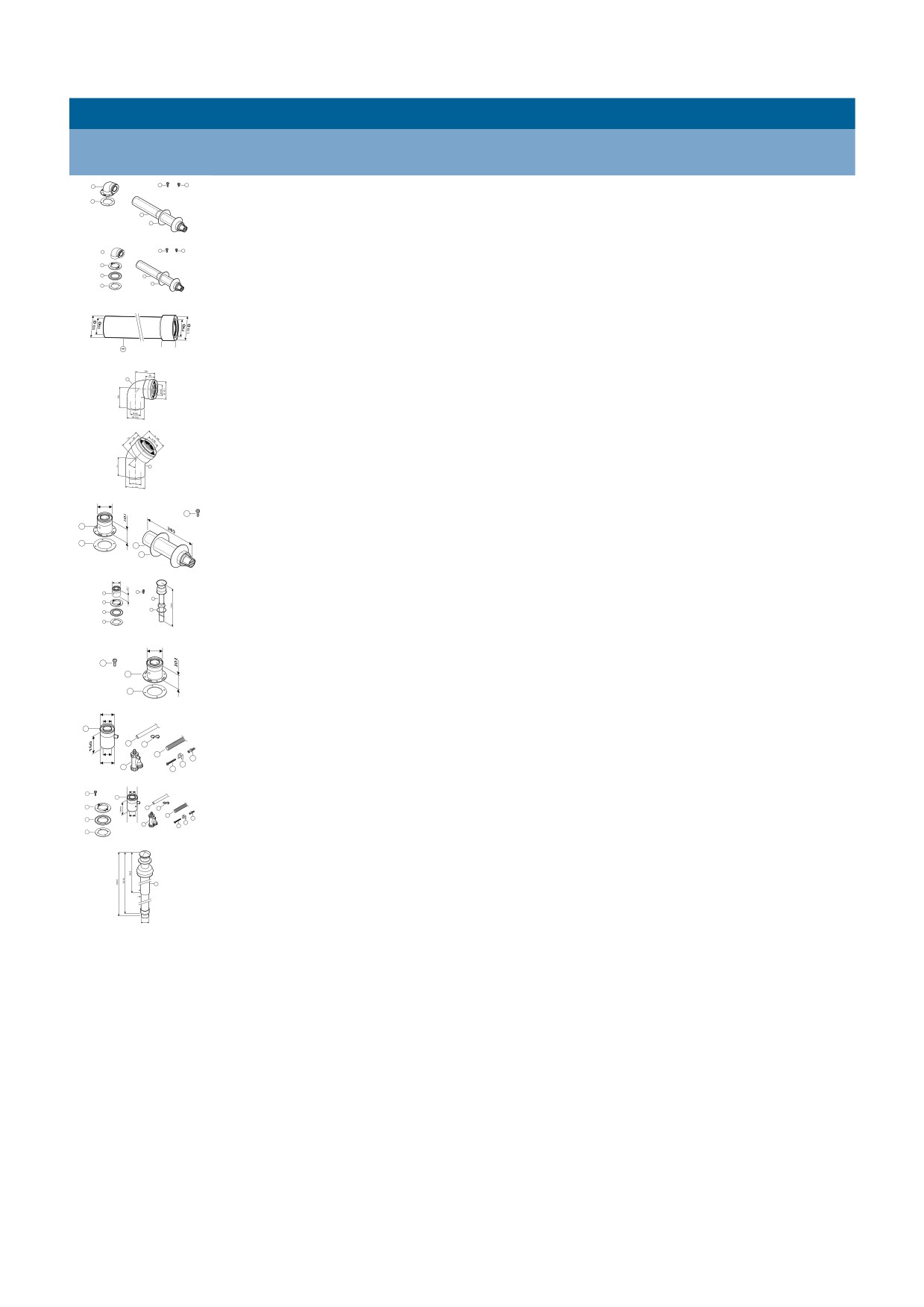

45 | Принадлежности для отвода дымовых газов для традиционных котлов

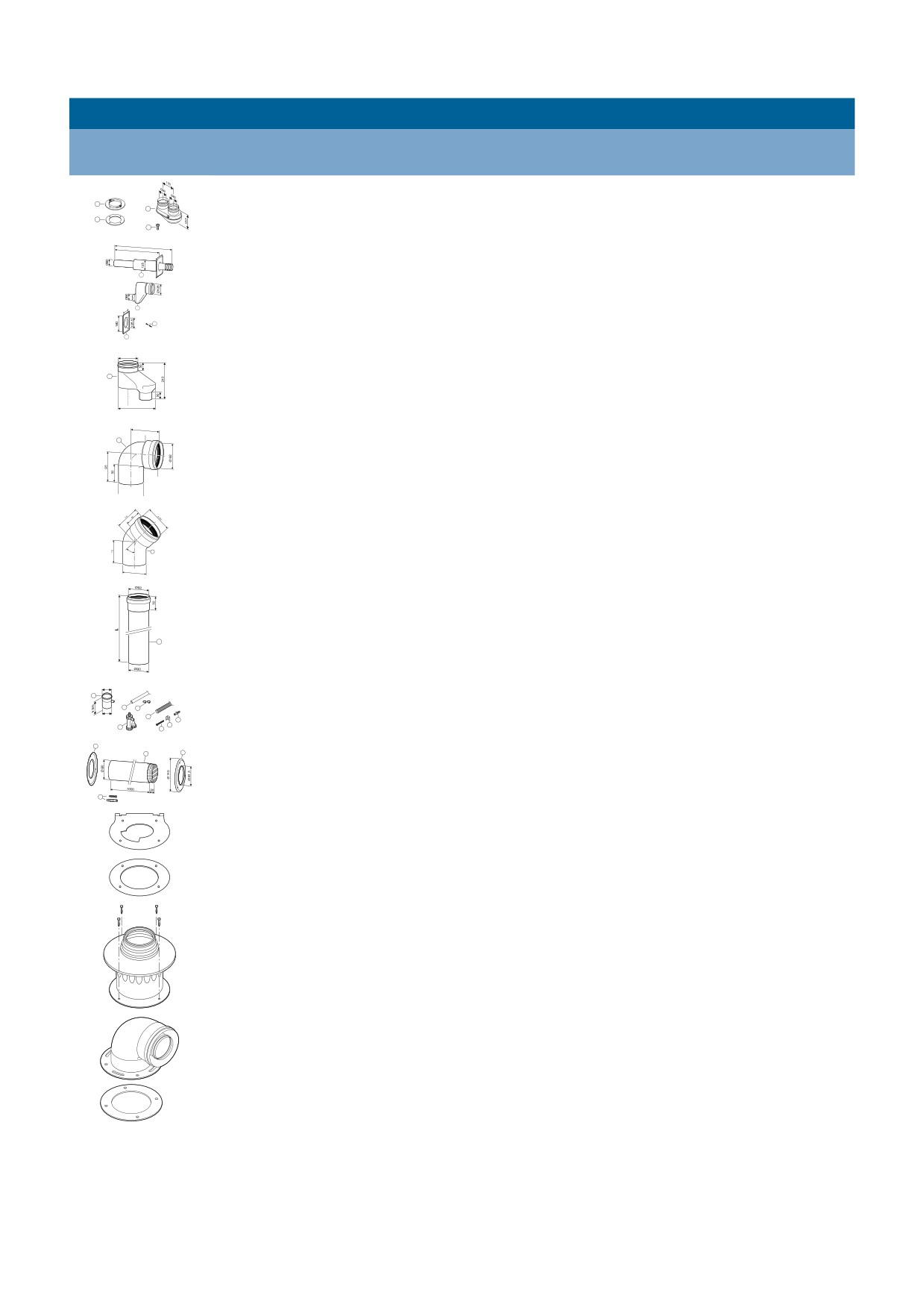

Коаксиальные (труба в трубе) дымоходы
Тип
Описание
Артикул
модели
2
3
6
4x
2x
Коаксиальная труба регулируемой длины
1
для горизонтального вывода с ветрозащитой, колено 90°, L=425÷775
AZ 388
7716050063
4
5
мм (телескопический), ∅60/100 мм
5
4
4x
2x
8
3
Коаксиальная труба для горизонтального вывода
2
6
AZ 389
7716050064
1
7
с ветрозащитой, колено 90°, L=810 мм, ∅60/100 мм
Удлинительный элемент DN60/100, L=350 мм
AZ 363
7736995059
Удлинительный элемент DN60/100, L=750 мм
AZ 364
7736995063
50
Удлинительный элемент DN60/100, L=1500 мм
AZ 365
7736995067
1
Угловое колено DN60/100 90°
AZ 366
7736995079
45°
1
Угловое колено DN60/100 45°, 2 шт.
AZ 367
7736995071
Ø101
3
4x
2
Горизонтальный дымоход с подключением к котлу DN60/100
AZ 368
7736995083
1
4
5
Ø102
5
4 4x
3
6
Коаксиальная труба для вертикального вывода
2
7
AZ 396
7716050071
1
с ветрозащитой L=1465 мм, ∅60/100 мм
Ø101
3
4x
2
Вертикальное подключение к котлу DN60/100
AZ 397
7736995075
1
Ø102
Ø62
5
6
7
Горизонтальный элемент для отвода конденсата DN60/100
AZ 401
7736995087
Ø60
9
Ø100
12
8
11
10
Ø102
4
Ø62
4x
5
3
6
7
Ø62
9
Вертикальный элемент для отвода конденсата DN60/100
AZ 402
7736995089
2
Ø100
12
8
10
11
1
4
Коаксиальная труба для вертикального вывода
Ø134
AZ 404
7716050080
Ø125
с ветрозащитой L=1350 мм, ∅80/110 мм
Ø110
Угловой адаптер (колено) 90 град. DN60/100 для присоединения
7716050188
к котлу
В начало главы
К полному содержанию
46 | Принадлежности для отвода дымовых газов для традиционных котлов

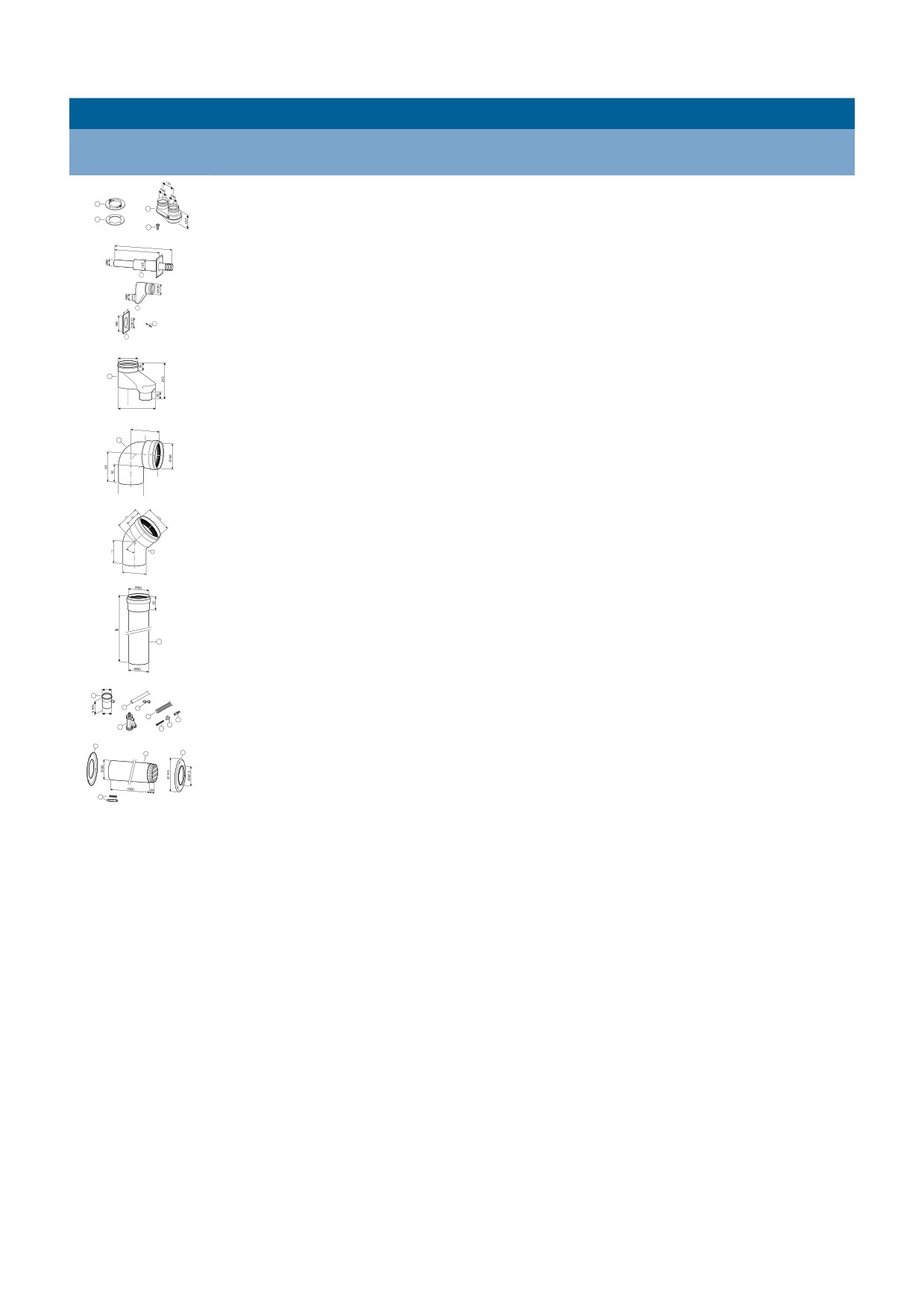

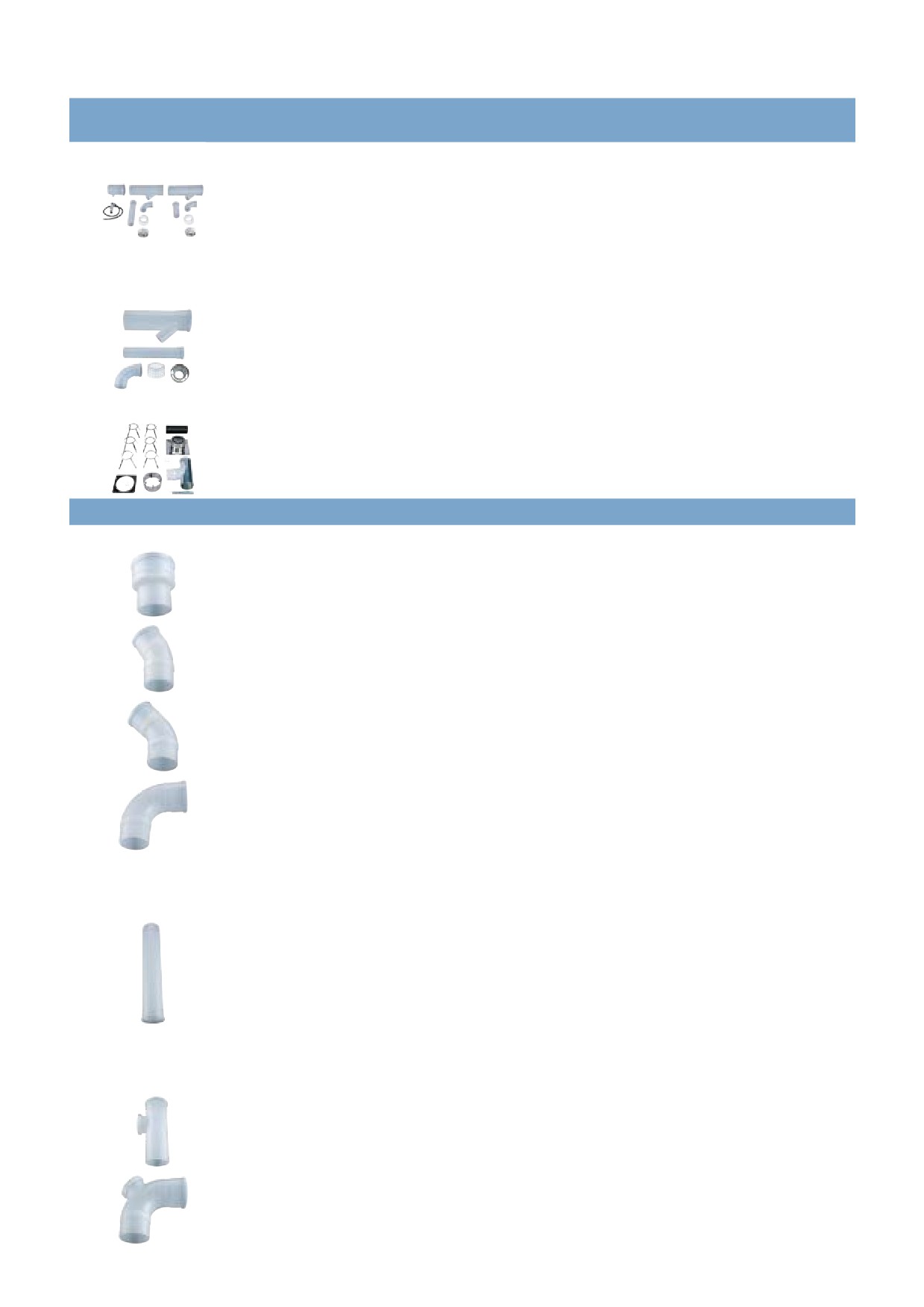

Системы с раздельными дымоходами
Тип
Описание
Артикул
модели
2
4
Присоединительный элемент к котлу с переходом на DN80/80
7736995095A
1
3
4x
780
600
1
Горизонтальный комплект для отвода дымовых газов
AZ 379
7736995097
через наружнюю стену DN80/80 на DN80/125
180 2
8 x
4
3
Ø126
1
Вертикальный адаптер DN80/80 на DN80/125
AZ 175
7719001027
120
250
95
50
1
Угловое колено DN80 90°
AZ 381
7736995107
55
Ø 80
Угловое колено DN80 45°
AZ 382
7736995106
45°
1
Ø80
Удлинительный элемент DN80 L=500 мм
AZ 383
7736995100
Удлинительный элемент DN80 L=1000 мм
AZ 384
7736995101
1
Удлинительный элемент DN80 L=2000 мм
AZ 385
7736995102
Ø82
5
6
7
Ø80
Элемент для отвода конденсата DN80
AZ 386
7736995103
9
12
8
10 11
2
1
2
Дымоход отходящих газов DN80 с решеткой
AZ 413
7736995105
3
6 x
6x
В начало главы
К полному содержанию
47 | Гидравлические схемы

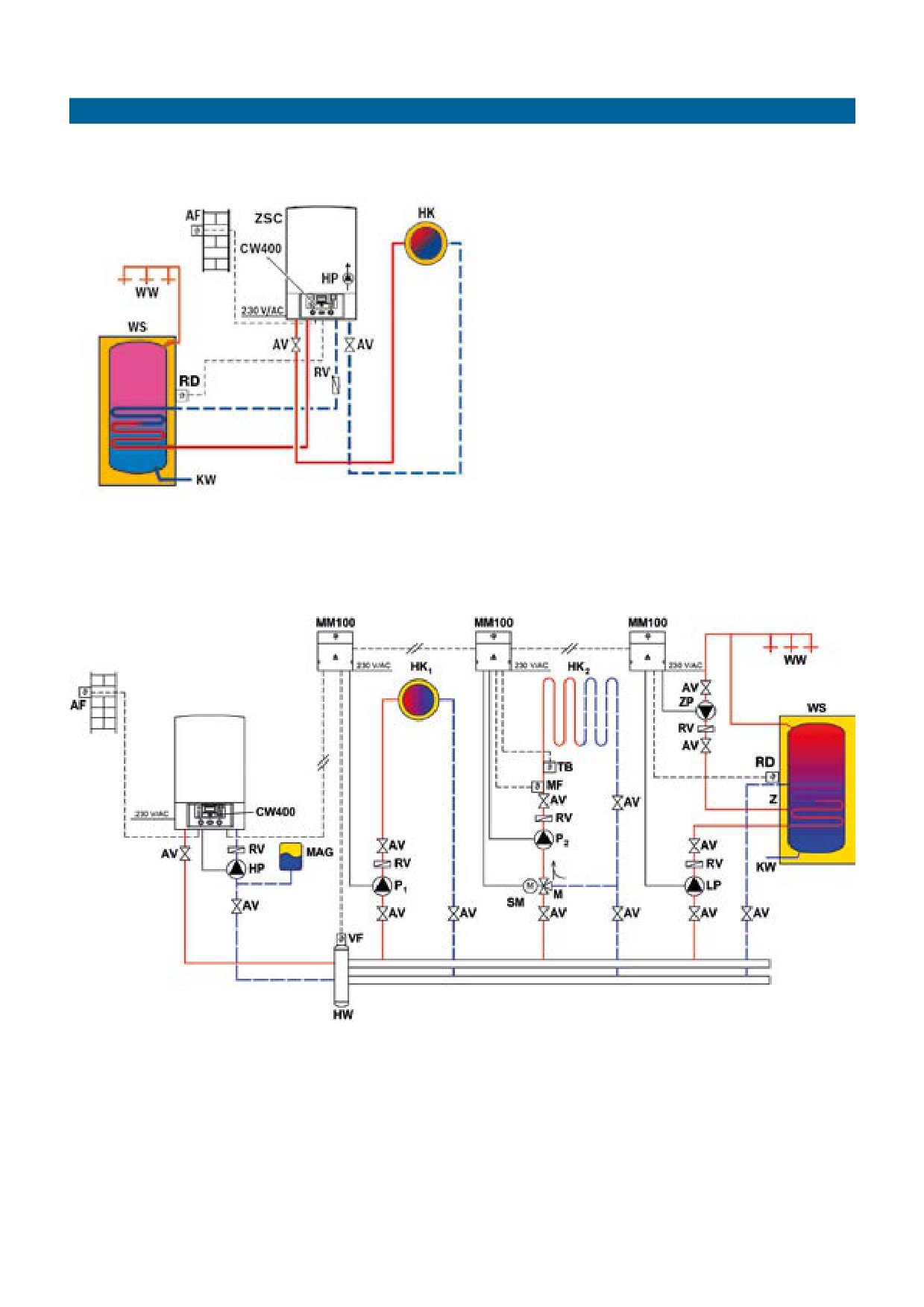

Гидравлические схемы с применением котла GAZ 7000 W
Система отопления с нагревом горячей воды в накопительном бойлере
Управление отоплением через
погодный регулятор.
AF -датчик наружной температуры
AV - запорная арматура
KW - линия подачи холодной воды
CW400 - погодный регулятор температуры
НК - потребитель тепла (например, радиатор)
HP - насос первичного контура отопления
ZSC - котел GAZ 7000
RD - датчик температуры в бойлере
WS - бойлер
WW - подача горячей воды для пользователя
Схема отопления с двумя контурами отопления и приготовления горячей воды
в бойлере косвенного нагрева, подключенного после гидравлического отделителя
AF - датчик наружной температуры
RV - обратный клапан
AV - запорная арматура
WW - подача горячей воды потребителю
CW400 - погодный регулятор температуры
KW - линия подачи холодной воды
HK 1, 2 - потребители тепла (например, радиатор)
MF - датчик температуры контура смесителя
ZP - насос рециркуляции ГВС
ТВ - ограничитель температуры
RD - датчик температуры в бойлере
Z - контур рециркуляции
Р - насос
LP - циркуляционный насос подогрева бойлера
MAG - расширительный бак (при необходимости)
WS - бойлер
HP - насос контура отопления
VF - датчик температуры в прямом трубопроводе
HW - гидравлический отделитель
М - трехходовой смеситель
ZSC - котел GAZ 7000
SM - электропривод трехходового смесителя
MM100 - силовой модуль для одного отопительного контура
В начало главы
К полному содержанию
48 | Гидравлические схемы

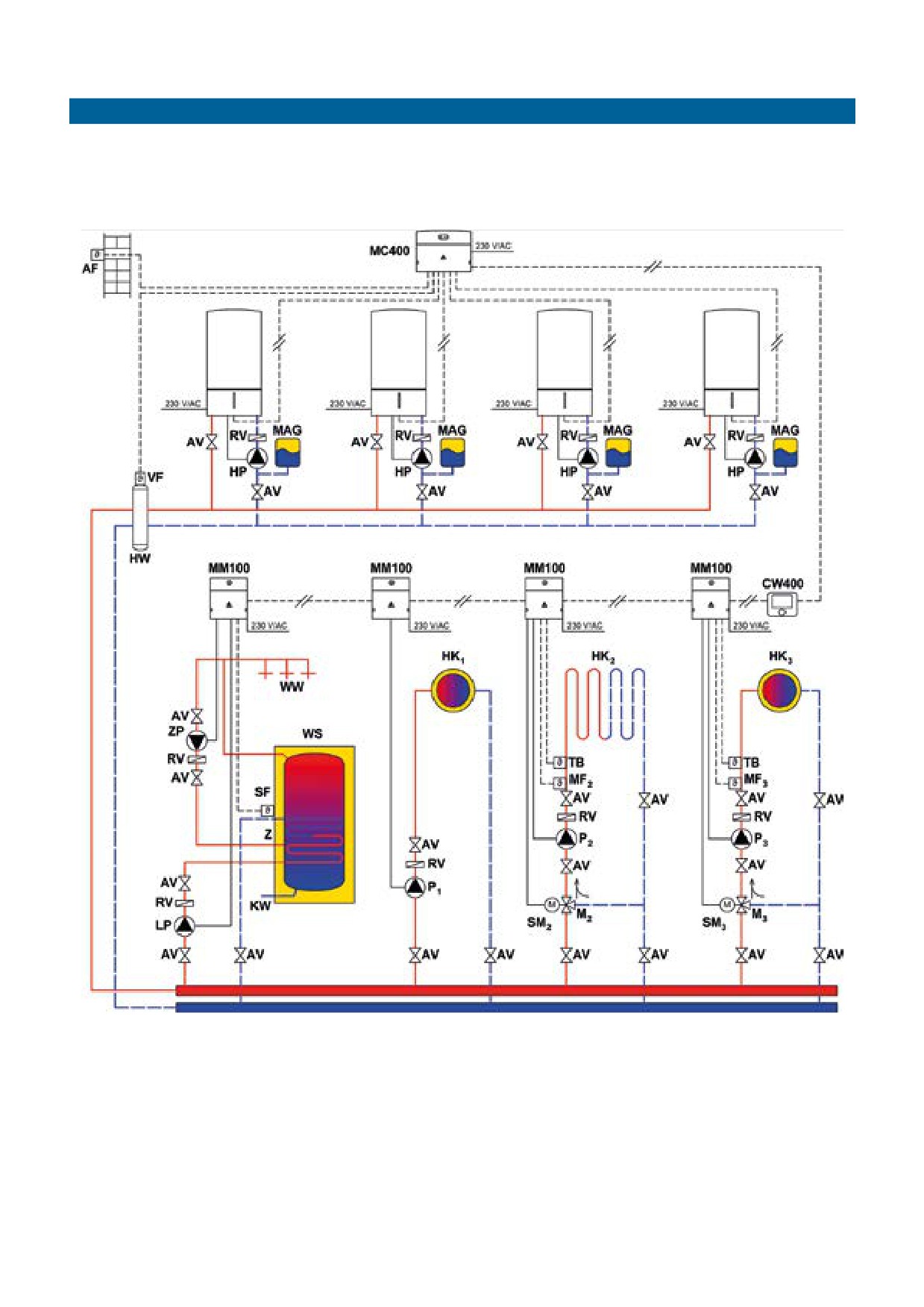

Каскадная схема с 2-4 настенными газовыми котлами
Пример каскада с четырьмя газовыми настенными котлами,
приготовлением горячей воды и тремя отопительными контурами.
AF - датчик наружной температуры
MAG - мембранный расширительный бак
AV - запорная арматура
MF2,3 - датчик температуры контура со смесителем
CW400 - регулятор, работающий по наружной
P1..3 - отопительный насос (вторичный контур),
температуре
макс. 250 Вт на насос
HK1...3 - отопительный контур
RV - обратный клапан
HP - отопительный насос (первичный контур),
SF - датчик температуры бака-водонагревателя
макс. 200 Вт
TB - реле контроля температуры
HW - гидравлический отделитель
VF - датчик температуры подающей линии
MC400 - каскадный модуль
WS - Бойлер ГВС
KW - вход холодной воды
WW - выход горячей воды
LP - загрузочный насос бойлера, макс. 250 Вт
Z - циркуляция
M2,3 - трёхходовой смеситель
ZP - циркуляционный насос, макс 100 Вт
SM2,3 - электропривод трехходового смесителя
MM100 - силовой модуль для одного отопительного контура
В начало главы
К полному содержанию
49 | Схемы дымоходов

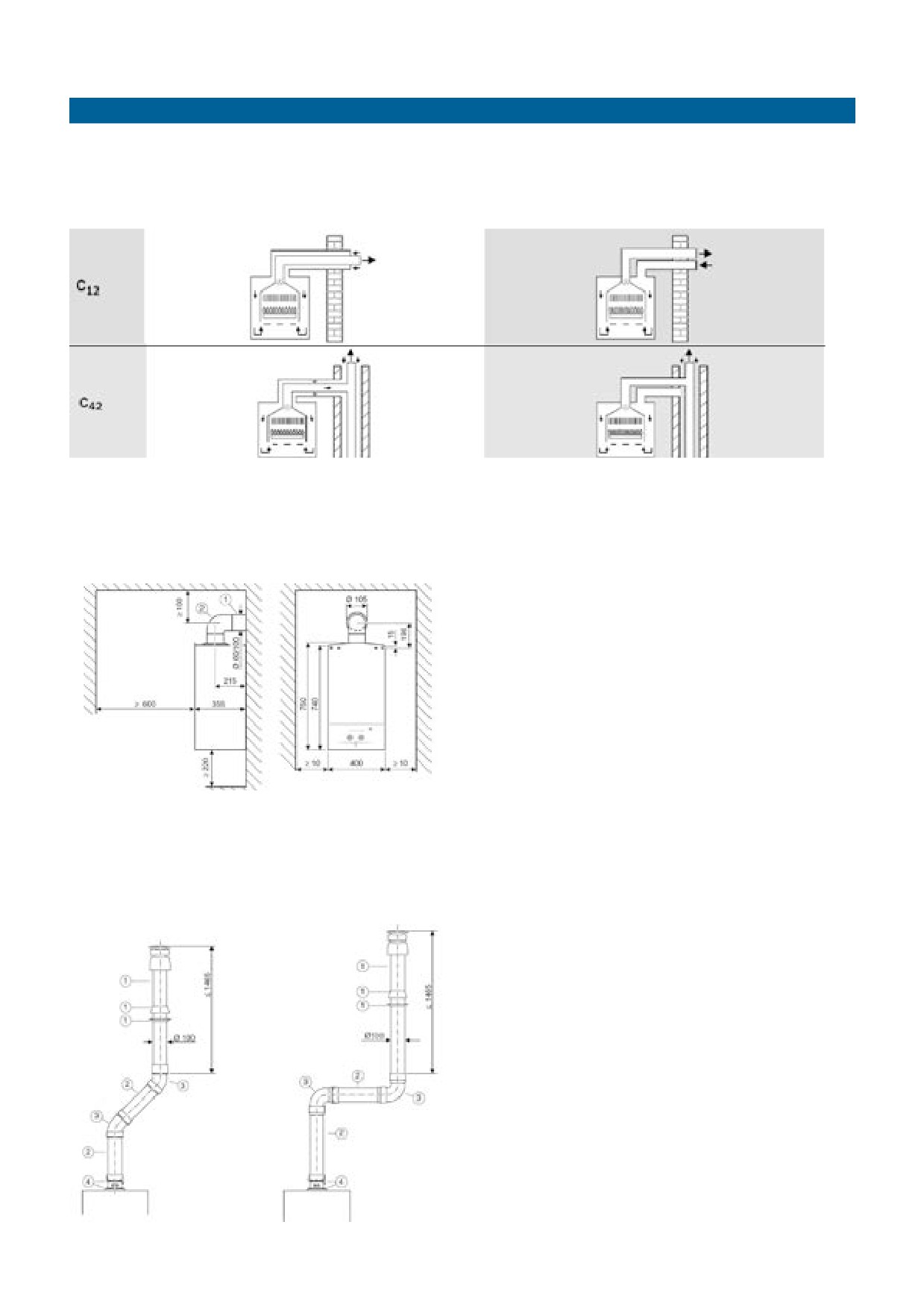

Схемы дымоудаления и воздухоподачи для котлов серии GAZ
Классификация систем отвода продуктов сгорания.
Коаксиальная система
Раздельная система
Коаксиальная система.
Система отвода продуктов сгорания в соответствии с C12.
1 Горизонтальная принадлежность различной длины 425 - 725 мм
2 Колено коаксиальное 90° ∅ 60/100 мм

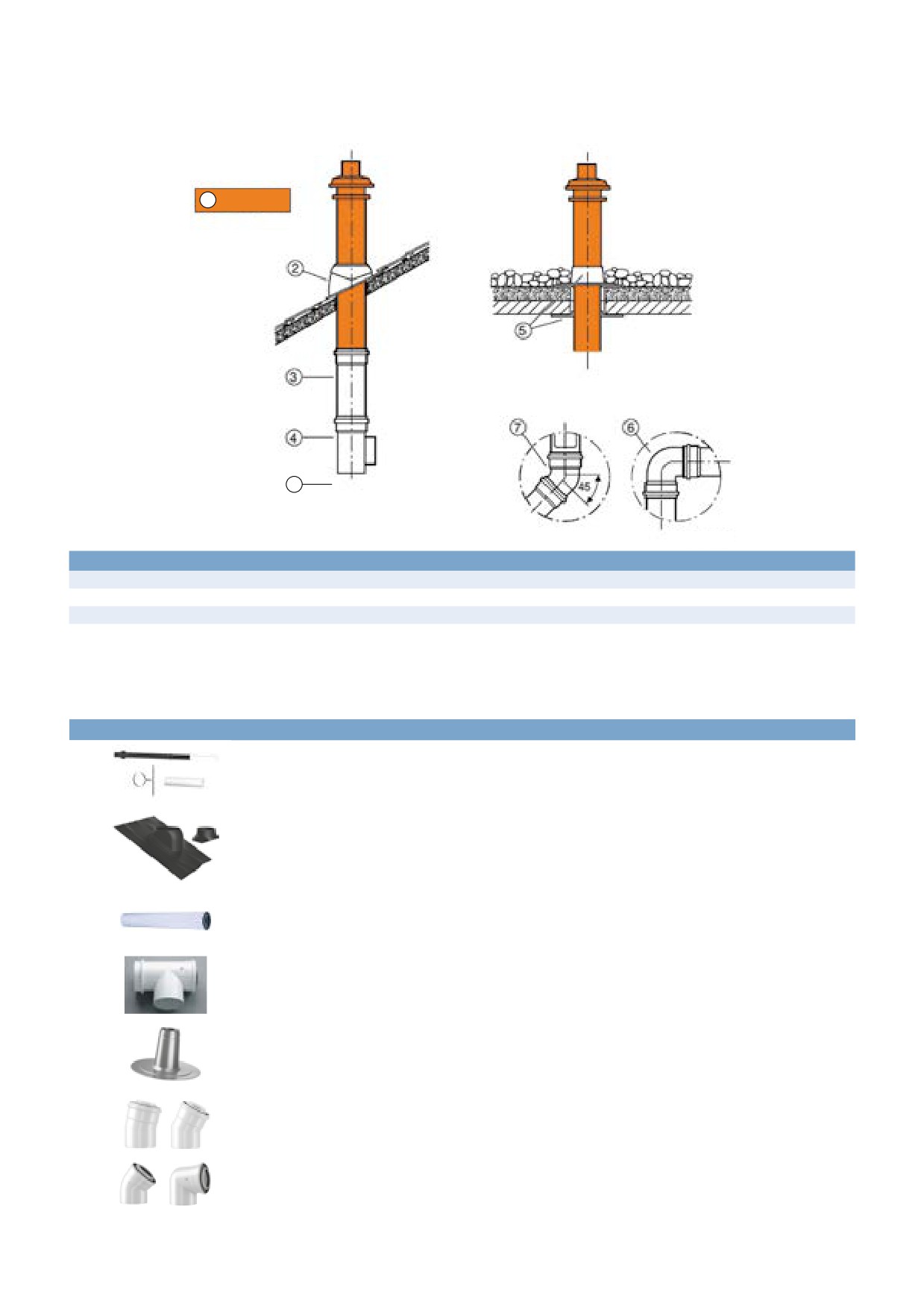

Вертикальная система отвода продуктов сгорания.
1 Коаксиальная труба для вертикального вывода
с ветрозащитой ∅ 60/100 мм, AZ 396
2 Удлинитель коаксиальной трубы
(AZ 390, AZ 391, AZ 392)
3 Колено 90° (45°) коаксиальной трубы ∅ 60/100 мм,
AZ 393 (AZ 394)
4 Комплект (вертикальный) для отвода конденсата
коаксиальных труб, L=150 мм, ∅ 60/100 мм, AZ 401
В начало главы
К полному содержанию
50 | Схемы дымоходов

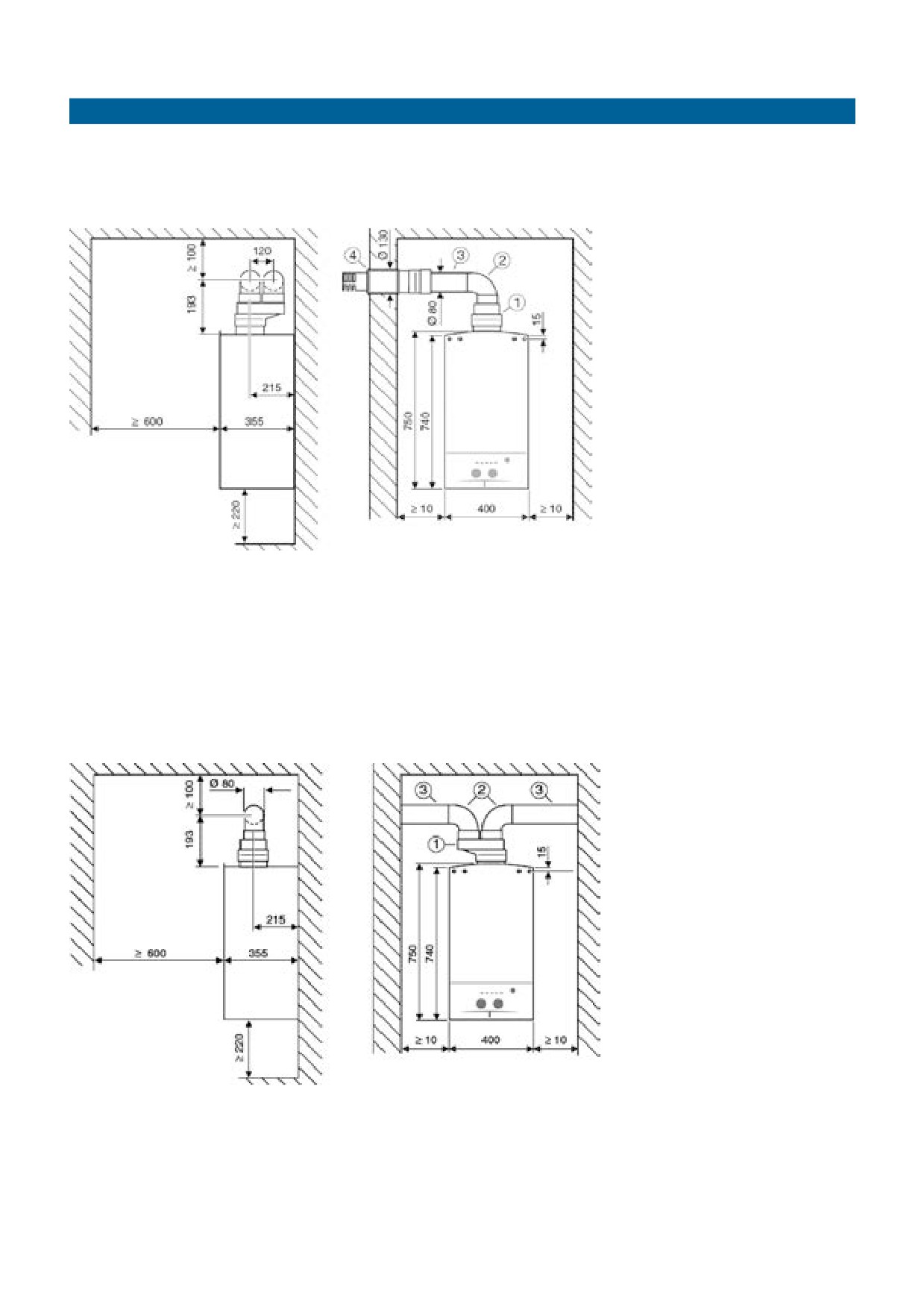

Схемы дымоудаления и воздухоподачи для котлов серии GAZ
Раздельная система.
Система отвода продуктов сгорания в соответствии с C12.
1 Переходник для раздельных труб с ∅ 60/100 мм на ∅ 80/80 мм (AZ 468)
2 Колено трубы 90° ∅ 80 мм (AZ 407)
3 Труба ∅ 80 мм (AZ 409, AZ 410, AZ 411)
4 Конечный участок трубы ∅ 80/80 мм (AZ 413)
Система отвода продуктов сгорания в соответствии с C42.
1 Переходник для раздельных труб с ∅ 60/100 мм на ∅ 80/80 мм (AZ 468)
2 Колено трубы 90° ∅ 80 мм (AZ 407)
3 Труба ∅ 80 мм (AZ 409, AZ 410, AZ 411 - в зависимости от длины)
В начало главы
К полному содержанию
Принадлежности
для отвода дымовых газов
для традиционных котлов
При проектировании системы отопления для Вашего дома один из ключевых
вопросов - как правильно обеспечить дымоудаление и воздухоподачу. В случае,
если в Вашем доме нет дымохода, либо Вы не желаете устанавливать котел в том месте,
где расположен дымоход, можно воспользоваться специальной системой Bosch,
обеспечивающей принудительное дымоудаление и воздухоподачу. Элементы системы,
подобно конструктору, имеют безграничное количество решений и в состоянии
обеспечить дымоудаление и воздухоподачу в любом помещении.
К полному содержанию

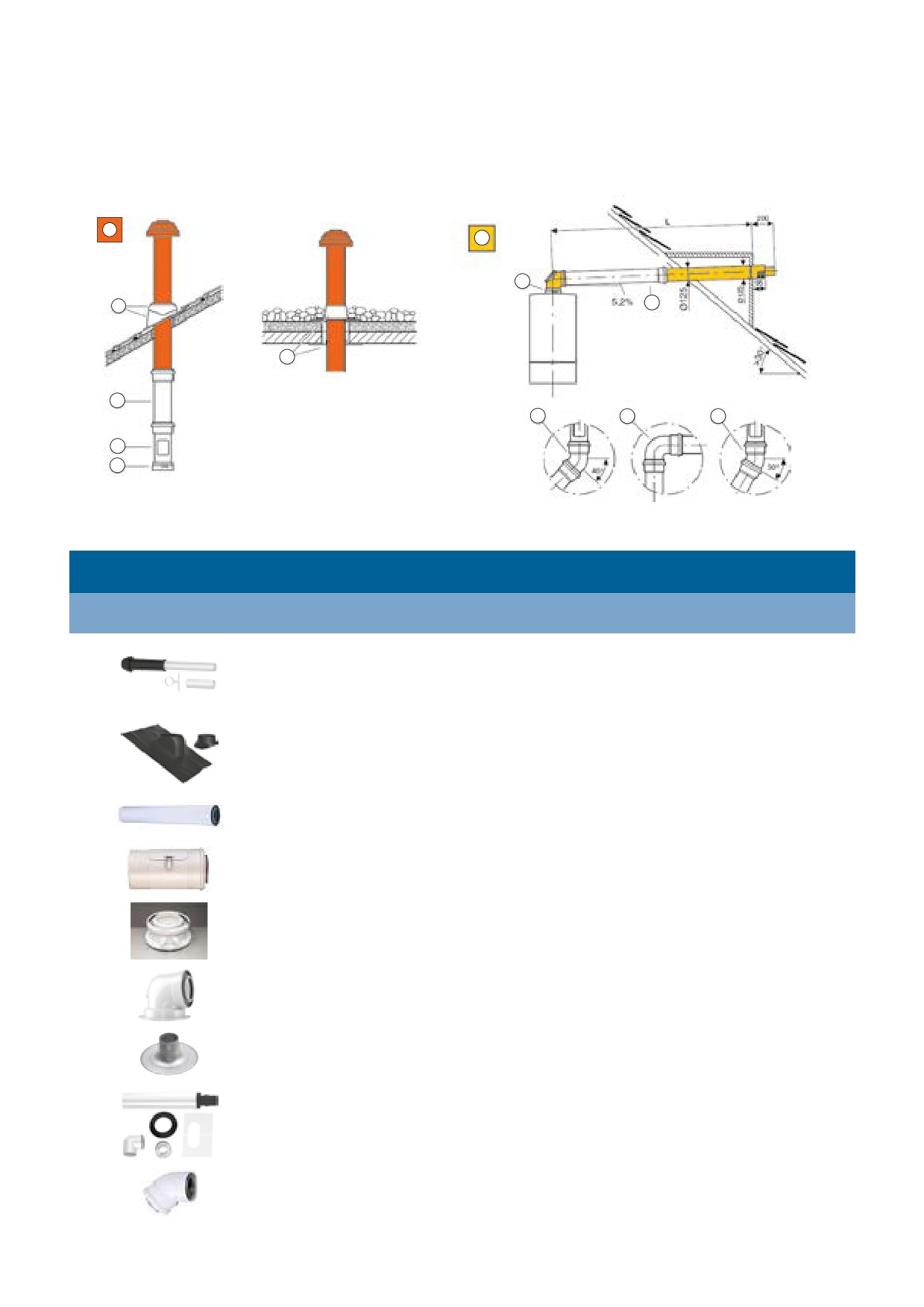

52 | Принадлежности для отвода дымовых газов для традиционных котлов
Коаксиальные (труба в трубе) дымоходы
Тип
Описание
Артикул
модели
2
3
6
4x
2x
Коаксиальная труба регулируемой длины
1
для горизонтального вывода с ветрозащитой, колено 90°, L=425÷775
AZ 388
7716050063
4
5
мм (телескопический), ∅60/100 мм
5
4
4x
2x
8
3
Коаксиальная труба для горизонтального вывода
2
6
AZ 389
7716050064
1
7
с ветрозащитой, колено 90°, L=810 мм, ∅60/100 мм
Удлинительный элемент DN60/100, L=350 мм
AZ 363
7736995059
Удлинительный элемент DN60/100, L=750 мм
AZ 364
7736995063
50
Удлинительный элемент DN60/100, L=1500 мм
AZ 365
7736995067
1
Угловое колено DN60/100 90°
AZ 366
7736995079
45°
1
Угловое колено DN60/100 45°, 2 шт.
AZ 367
7736995071
Ø101
3
4x
2
Горизонтальный дымоход с подключением к котлу DN60/100
AZ 368
7736995083
1
4
5
Ø102
5
4 4x
3
6
Коаксиальная труба для вертикального вывода
2
7
AZ 396
7716050071
1
с ветрозащитой L=1465 мм, ∅60/100 мм
Ø101
3
4x
2
Вертикальное подключение к котлу DN60/100
AZ 397
7736995075
1
Ø102
Ø62
5
6
7
Горизонтальный элемент для отвода конденсата DN60/100
AZ 401
7736995087
Ø60
9
Ø100
12
8
11
10
Ø102
4
Ø62
4x
5
3
6
7
Ø62
9
Вертикальный элемент для отвода конденсата DN60/100
AZ 402
7736995089
2
Ø100
12
8
10
11
1
4
Коаксиальная труба для вертикального вывода
Ø134
AZ 404
7716050080
Ø125
с ветрозащитой L=1350 мм, ∅80/110 мм
Ø110
В начало главы
К полному содержанию
53 | Принадлежности для отвода дымовых газов для традиционных котлов
Системы с раздельными дымоходами
Тип
Описание
Артикул
модели
2
4
Присоединительный элемент к котлу с переходом на DN80/80
7736995095A
1
3
4x
780
600
1
Горизонтальный комплект для отвода дымовых газов
AZ 379
7736995097
через наружнюю стену DN80/80 на DN80/125
180 2
8 x
4
3
Ø126
1
Вертикальный адаптер DN80/80 на DN80/125
AZ 175
7719001027
120
250
95
50
1
Угловое колено DN80 90°
AZ 381
7736995107
55
Ø 80
Угловое колено DN80 45°
AZ 382
7736995106
45°
1
Ø80
Удлинительный элемент DN80 L=500 мм
AZ 383
7736995100
Удлинительный элемент DN80 L=1000 мм
AZ 384
7736995101
1
Удлинительный элемент DN80 L=2000 мм
AZ 385
7736995102
Ø82
5
6
7
Ø80
Элемент для отвода конденсата DN80
AZ 386
7736995103
9
12
8
10 11
2
1
2
Дымоход отходящих газов DN80 с решеткой
AZ 413
7736995105
3
6 x
6x
Дроссельная диафрагма для схемы дымоудаления B22
7736995123
(для котлов GAZ 6000 до 35 кВт)
Дроссельная диафрагма для схемы дымоудаления B22
7736900818
(для котлов GAZ 6000W 35 кВт)
Адаптер DN60/100 на DN80, с забором воздуха из помещения,
AZ 982
7716050000
схема дымоудаления B22
Угловой адаптер (колено) 90 град. DN60/100 для присоединения
7716050188
к котлу
В начало главы
К полному содержанию
Настенные конденсационные
газовые котлы
Конденсационные котлы используют скрытую теплоту конденсации водяных паров,
содержащихся в продуктах сгорания. Это позволяет достигать КПД до 110%.
Применение конденсационных котлов особенно актуально в системах с низкими
температурными режимами и позволяет снизить затраты на отопление на 30-35%,
а так же уменьшить долю выброса оксидов азота и углерода в окружающую среду
на 80-90% по сравнению c традиционными конвекционными котлами той же
мощности. Традиционно компания уделяет особое внимание используемым
материалам, поэтому конденсационные котлы Bosch оснащены теплообменниками,
изготовленными из алюминиевого сплава.
К полному содержанию
Настенные конденсационные
газовые котлы
Перейти к странице
Condens 2500 W
56
WBC 14-1 D
WBC 24-1 D
WBC 28-1 DC
Регуляторы для котлов
58
Принадлежности для отвода дымовых газов
62

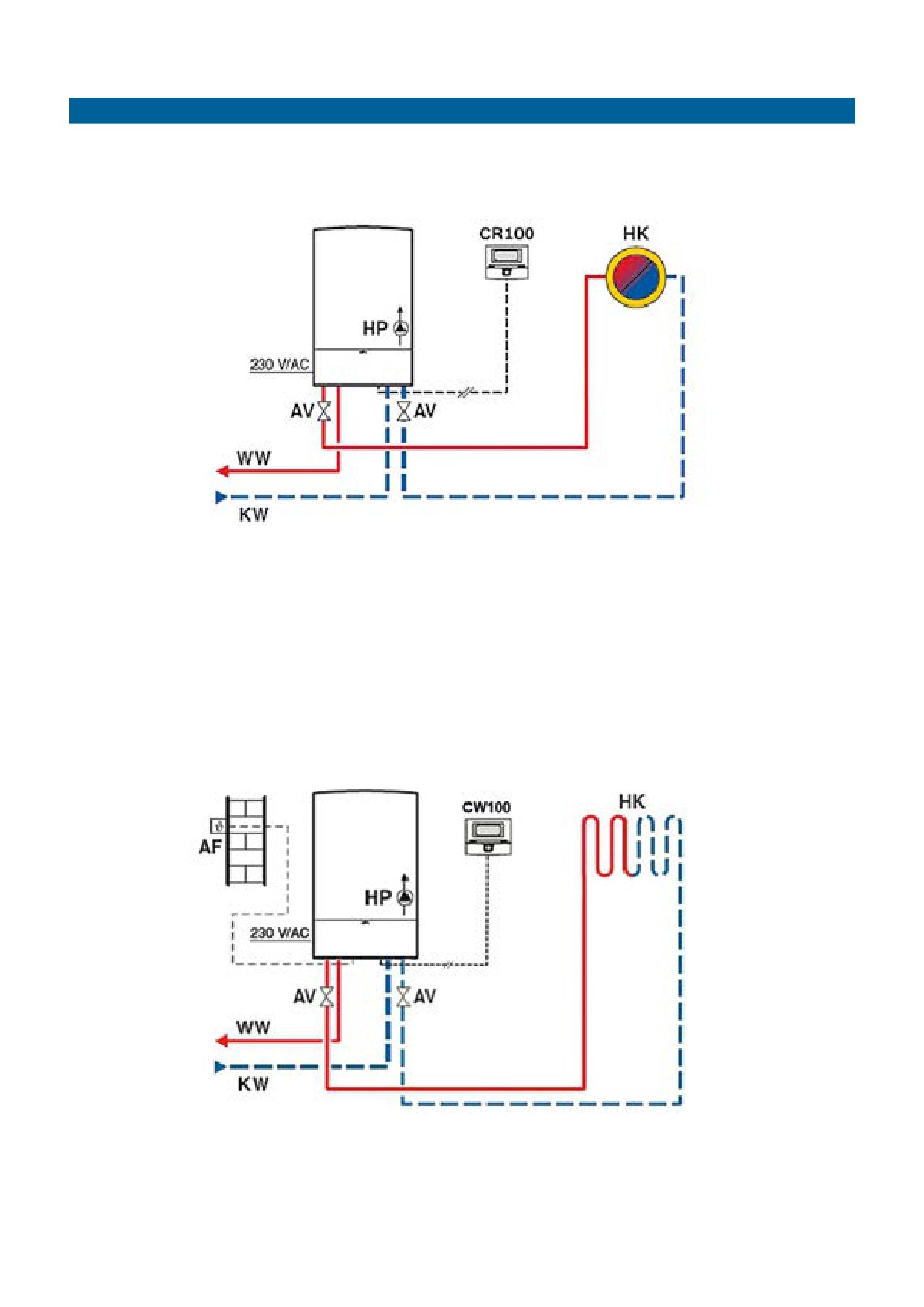

Примеры гидравлических схем для котла Condens 2500 W
70
Condens 5000 W
71
ZBR70-3
ZBR100-3
Дополнительные принадлежности
73
Регуляторы для котлов
74
Принадлежности для отвода дымовых газов
77

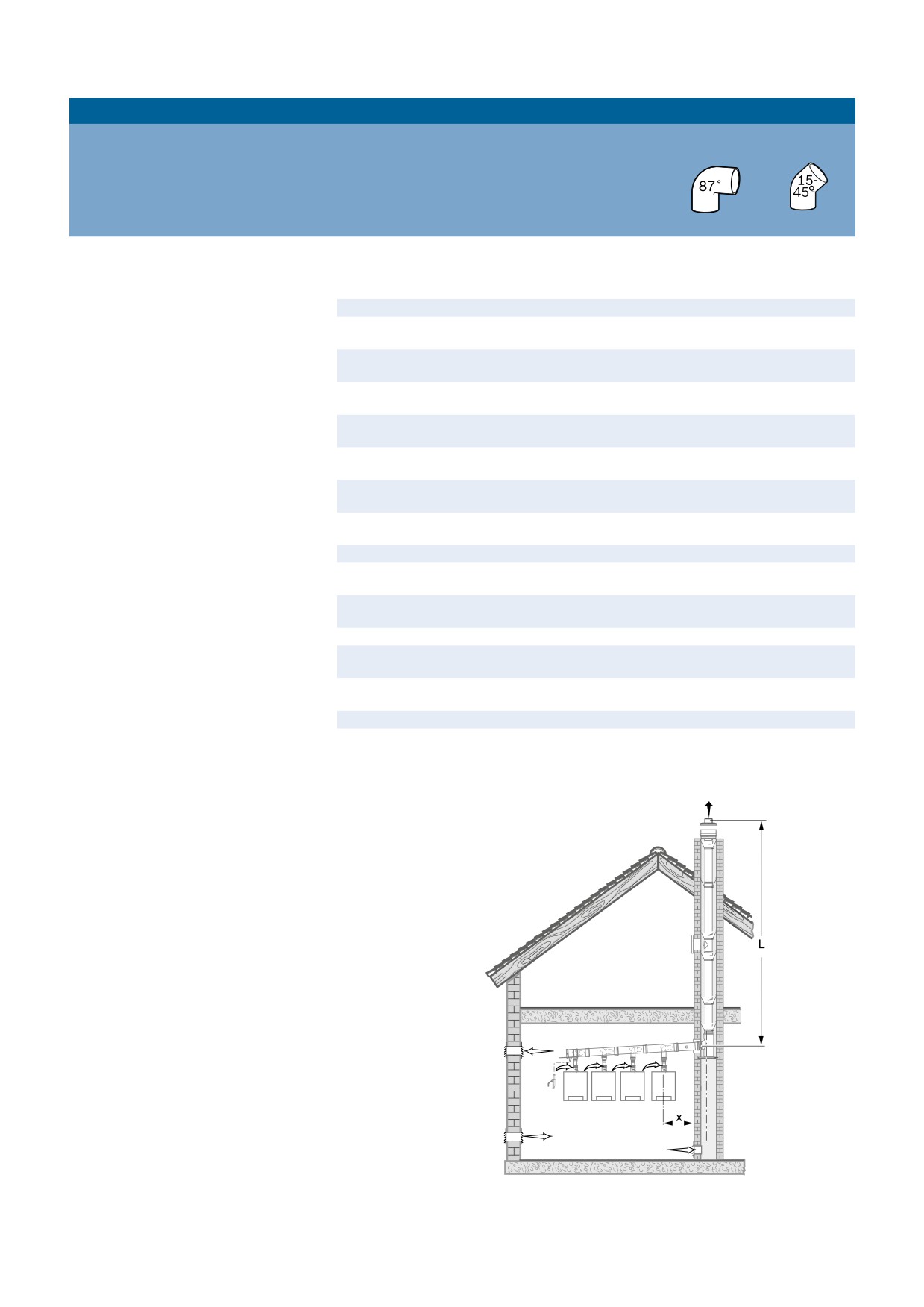

Возможные варианты монтажа
79
Примеры гидравлических схем для котла Condens 5000 W
82

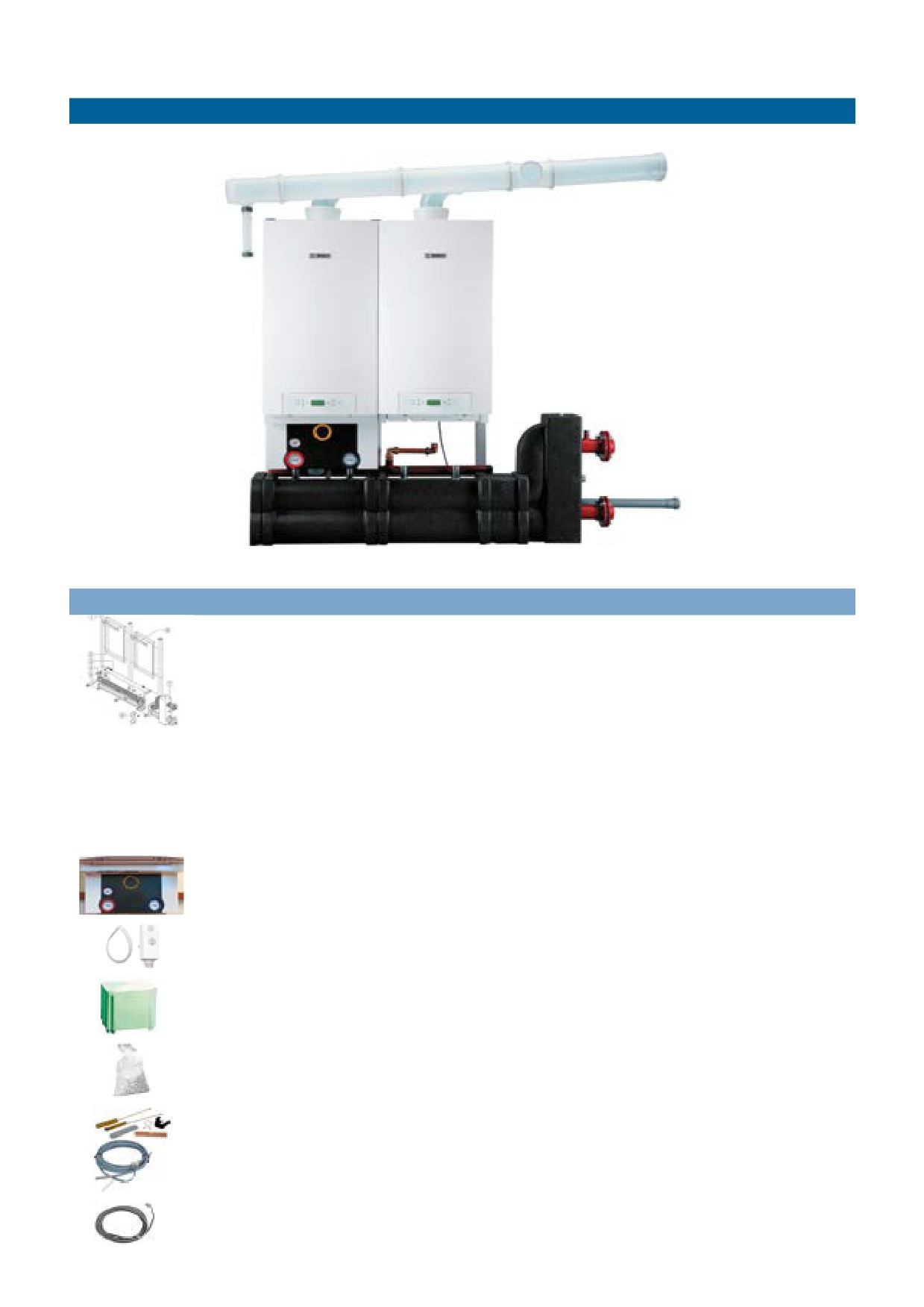

Каскадная схема с 2-4 настенными конденсационными котлами
83
Condens 7000i W
84
GC7000iW 30/35C
GC7000iW 35
GC7000iW 42
Регуляторы для котлов
86
Принадлежности для отвода дымовых газов
90
Примеры гидравлических схем для котла Condens 7000i W
98
К полному содержанию
56 | Настенные конденсационные газовые котлы I Condens 2500 W

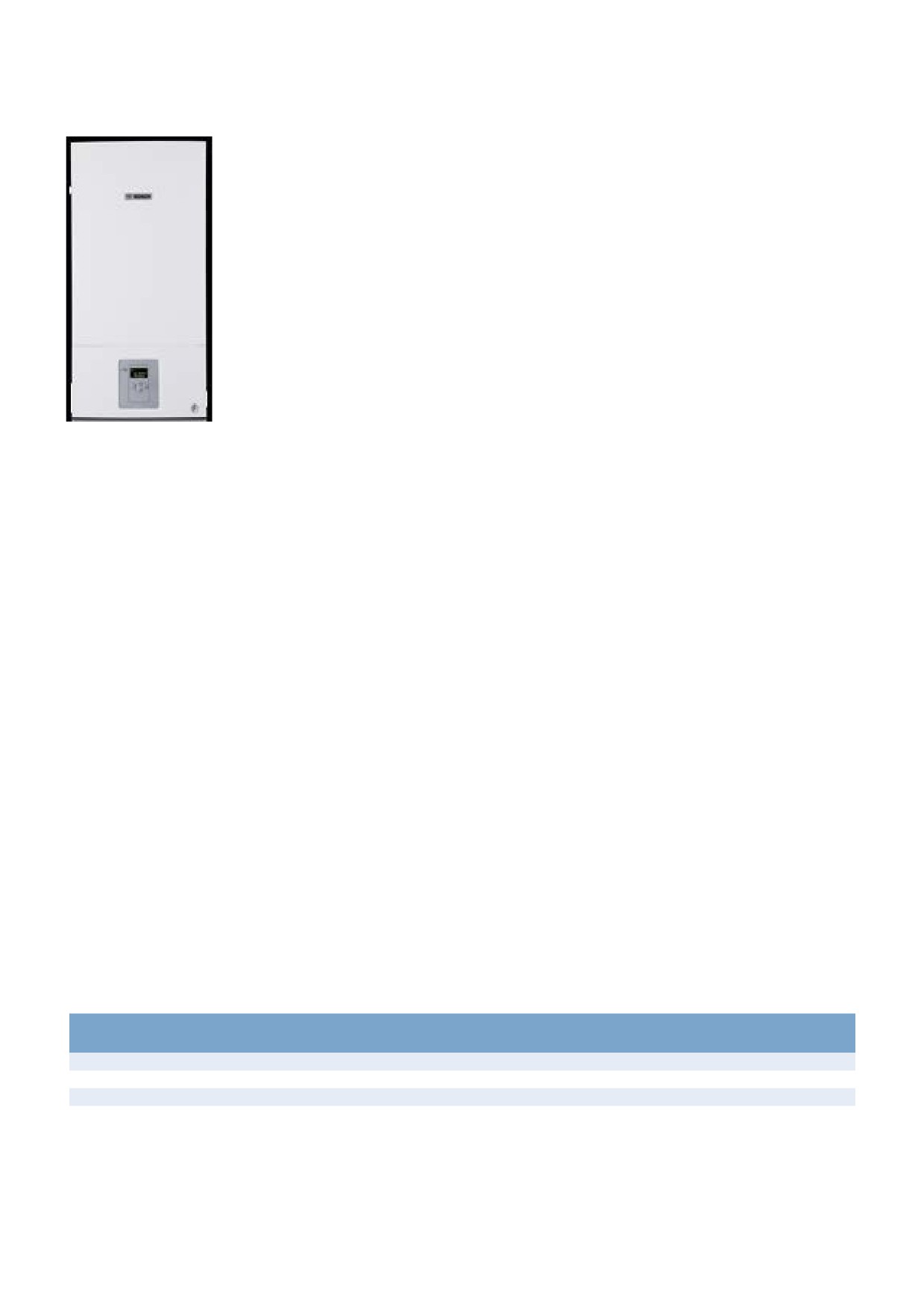

Condens 2500 W
Конденсационный газовый котел
Описание:
• Одноконтурный котел с возможностью приготовления ГВС в бойлере косвенного нагрева
• Модель «С» - двухконтурный котел с приготовлением ГВС в пластинчатом теплообменнике
• КПД до 110%
• Многофункциональный LCD дисплей, отражающий настройки, текущее состояние котла и коды
ошибок
• Запатентованная система управления котлом Bosch Heatronic 3.5
• Модуляция мощности в режиме отопления и ГВС
• Возможность подключения внешней автоматики для создания недельных программ и удаленного
управления через Интернет
• Встроенная система погодозависимого регулирования
• Бесшумная работа
• Низкий уровень выбросов
Назначение
• Предназначен для отопления помещения и горячего водоснабжения, площадь отопления 250 м2
Техническое оснащение
• Сверхэкономичная цилиндрическая горелка
• Теплообменник из алюминиевого сплава
• Встроенный отопительный насос с возможностью работы в энергосберегающем режиме.
• Многофункциональный модуль управления Bosch Heatronic 3.5
• Индикация ошибок и неисправностей
• Считывание информации о параметрах котла
• Режим «Eco/Comfort»
• Подключение к дымоходу ∅60/100 или 80/125 мм
• Встроенный расширительный бак 6 л
• Узел отвода конденсата
• Без требуемого минимального расхода циркуляционной воды
• Возможность подключения к системе с солнечными коллекторами
• Пластинчатый теплообменник ГВС
Защитные устройства
• Ионизационный контроль пламени
• Предохранительный клапан (избыточное давление в отопительном контуре)
• Защита от замерзания
• Защита от перегрева
• Автоматический клапан выпуска воздуха (отопительный контур)
• Контроль плотности закрытия газового клапана
• Манометр давления отопительной системы
Артикул комплекта перенастройки
Модель котла
Артикул
на сжиженный газ 23 ➟ 31
WBC 14-1 D
7736901198
7736900929
WBC 24-1 D
7736901199
7736900925
WBC 28-1 DC
7736901197
7736900532
В начало главы
К полному содержанию
57 | Настенные конденсационные газовые котлы | Condens 2500 W
WBC
WBC
WBC
14-1 D
24-1 D
28-1 DC
Номинальная тепловая мощность, кВт
по отоплению 40/30 °C
2,3-15,2
3,8-25,4
4,1-25,4
по горячей воде
-
-
28,2
Номинальная тепловая нагрузка, кВт
по отоплению
2,1-14,4
3,1-24,7
3,8-24,7
по горячей воде
-
-
28,9
Газ
Допустимое давление природного газа, мбар
10-16
10-16
10-16
Максимальный расход газа, м3/час
1,47
2,52
2,94
Диаметр патрубка подключения природного газа
R ¾"
R ¾"
R ¾"
Приготовление горячей воды
Максимальный расход горячей воды, л/мин
-
-
12
Удельный расход по EN 13203-1 (ΔT = 30 K)
-
-
13,3
Температура на выходе, °С
-
-
40-60
Отопление
Допустимое избыточное рабочее давление в отопительном контуре, бар
3
3
3
Максимальная температура в подающей линии, °С
82
82
82
Диаметр патрубка подключения контура отопления
R ¾"
R ¾"
R ¾"
Конденсат
Максимальное количество конденсата (при температуре tобр=30 °C), л/час
1,2
1,7
1,7
Уровень ph
4,8
4,8
4,8
Расширительный бак
Предварительное давление, бар
0,75
0,75
0,75
Объем, л
6
6
6
Дымовые газы
80/125
80/125
80/125
Подключение (коаксиальные трубы), Ø мм
60/100
60/100
60/100
Макс./мин. весовой поток дымовых газов при ном. теплопроизводительности, г/с
6,5/1,0
11,2/1,5
12,6/1,8
Остаточый напор, Па
120
130
130
Общие характеристики
Электрическое подключение, напряжение/частота
230 В/50 Гц
230 В/50 Гц
230 В/50 Гц
Макс. потребляемая электрическая мощность в режиме отопления, Вт
150
150
150
Уровень звукового давления, ≤ дB (A)
38
38
38
Вес (без упаковки), кг
36
36
36
Габариты ВхШхГ, мм
815х400х300
815х400х300
815х400х300
Наименование
Артикул
Ограничитель температуры на подаче (например для теплых полов)
TB 1
7719002255
Комплект для чистки теплообменника Condens 2500 W, Condens 7000i W
7719003006
Нейтрализационный бокс, в т.ч. 4 кг нейтрализирующего гранулята
NB 100
7719001994
Нейтрализирующий гранулят
N839
7719001995
ДАТЧИК ТЕМПЕРАТУРЫ NTC RD 6.0 6000 12K (комплект)
7735502289
датчик 6мм, соединительный штекер 6м, клемма, монтажный комплект
ДАТЧИК ТЕМПЕРАТУРЫ NTC RD6.0
7735502290
датчик 6мм, соединительный штекер 3м, клемма
В начало главы
К полному содержанию
58 | Настенные конденсационные газовые котлы | Регуляторы для котлов | CR10

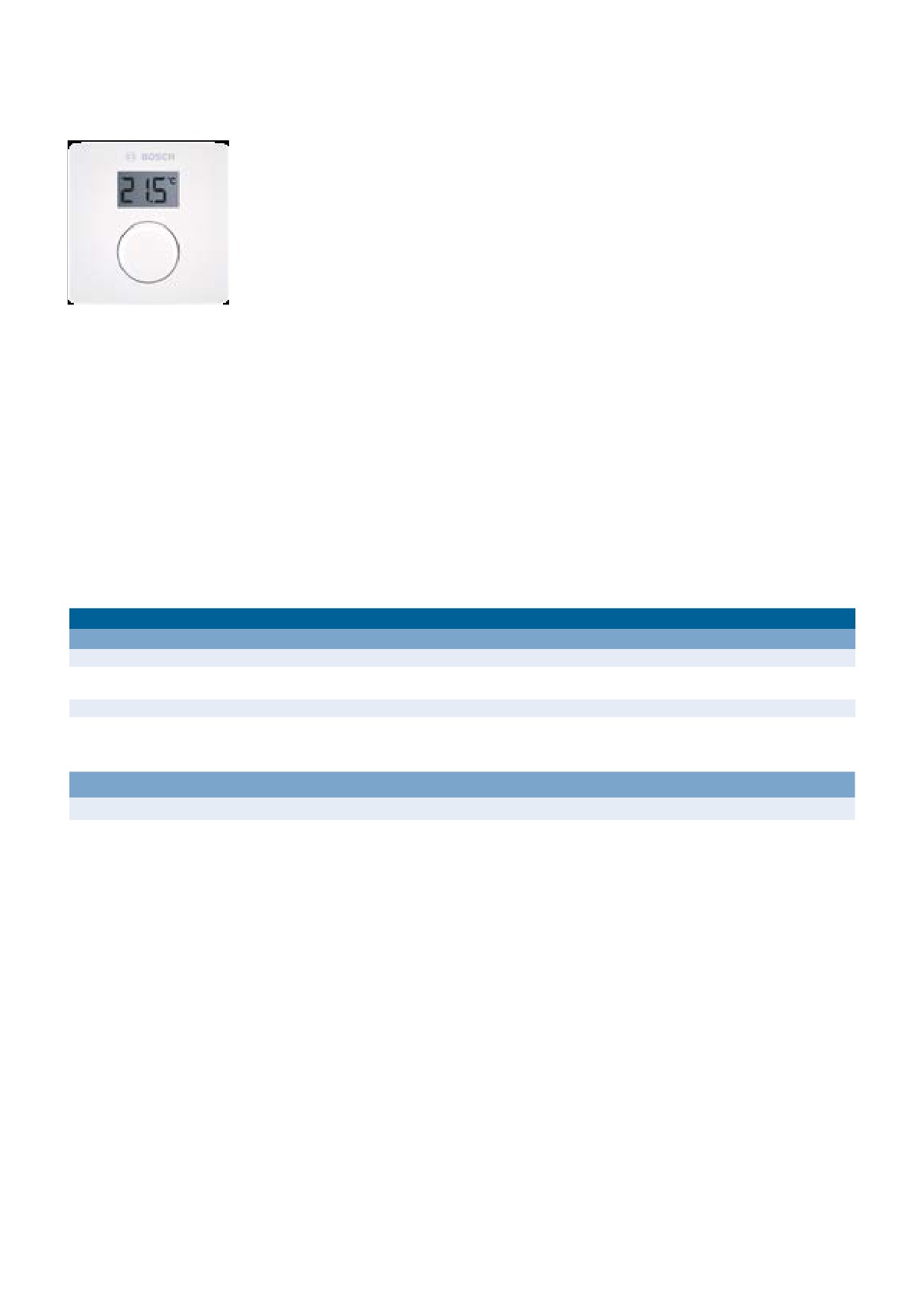

CR10
Комнатный регулятор температуры
Описание:
• Комнатный регулятор температуры
• Управление одним отопительным контуром
• Используется как пульт дистанционного управления для CW400
• Предназначен для регулирования температуры системы отопления
• Предназначен для зонного регулирования при наличии соответствующего модуля
• Подключение через шину EMS BUS
Функции
• Комнатный регулятор температуры для одного отопительного контура без смесителя
• Функция удалённого управления
• Автоматическое обнаружение протоколом EMS BUS
• Модуляция горелки
• Регулирование мощности котла или температуры теплоносителя
• Встроенный датчик комнатной температуры
• Дисплей для отображения комнатной температуры
• Индикация ошибок работы котла
Технические характеристики
Описание
Единицы измерения
Значение
Габариты (В х Ш х Г)
мм
82 x 82 x 23
10-24 В на шине EMS BUS
Напряжение
В пост. тока
и OpenTherm
Настенный монтаж
Модель
Артикул
CR10
7738111012
В начало главы
К полному содержанию
59 | Настенные конденсационные газовые котлы | Регуляторы для котлов | CR50
CR50
Комнатный регулятор температуры
Описание:
• Контроль комнатной температуры
• Большой дисплей с подсветкой
• Модуляция температуры для котлов Bosch
• Подключение через шину EMS BUS
Функции
• Комнатный регулятор температуры для 1-го прямого отопительного контура
• Автосинхронизация с участниками шины EMS BUS и OpenTherm
• Модуляция температуры подающей линии:
- Регулирование температуры теплоносителя для EMS BUS
- Регулирование температуры теплоносителя с оптимизацией времени работы насоса для OpenTherm
• Текстовое меню
• Датчик комнатной температуры
• Отображение комнатной температуры
•
2 настраиваемых температурных уровня и защита от замерзания
• Недельная программа с настройкой 6-ти контрольных точек
• Приготовление ГВС возможно в зависимости от временной программы для отопления
• Большинство настроек предустановлены
• Отображение энергопотребления
• Отображение интервалов технического обслуживания
• Отображение кодов ошибок и истории ошибок
• Дисплей с подсветкой
Технические характеристики
Описание
Единицы измерения
Значение
Габариты (В х Ш х Г)
мм
95 x 95 x 25
Напряжение
В пост. тока
8-16 на шине EMS BUS и OpenTherm
Настенный монтаж
Модель
Артикул
CR50
7738111022
В начало главы
К полному содержанию
60 | Настенные конденсационные газовые котлы | Регуляторы для котлов | CR100
CR100
Комнатный регулятор температуры
с функцией недельного программирования
Описание:
• Комнатный регулятор с встроенным датчиком температуры
• Используется как пульт дистанционного управления для систем CW400
• Предназначен для зонного регулирования при наличии соответствующего модуля
• Модулируемый контроль для настенных котлов Bosch
• Подключение через EMS BUS
Функции
• Комнатный регулятор температуры для одного отопительного контура со смесителем или без него
• Автоматическая конфигурация - распознавание всех подключенных модулей
• Модулируемый контроль температуры подачи
• Встроенный датчик температуры для комнатного регулирования
• Дисплей для индикации комнатной температуры
•
2 свободно регулируемых температурных уровня и один фиксированный с функцией защиты от замерзания
• Функция недельного программирования для отопительного контура с возможностью программирования до 6 периодов
• Функция поддержки постоянной температуры ГВС или временная программа «по отопительному контуру»
• Совместимость с зонным модулем
• Приготовление горячей воды с помощью системы солнечных коллекторов
• Оптимизация использования солнечной энергии для повышения эффективности
• Совместим с модулем MM100 (модуль смесителя) и MS100 (Модуль солнечного коллектора для установок
с приготовлением воды для ГВС)
• Автоматическая термическая дезинфекция раз в неделю
• Временное программирование
• Набор настроек по-умолчанию для мгновенной эксплуатации
• Режим «Отпуск»
• Отображение информации о функционировании системы
• Отображение интервалов сервисного обслуживания
• Отображение кодов и истории ошибок
• Отображение энергопотребления
• Дисплей с подсветкой
Технические характеристики
Описание
Единицы измерения
Значение
Габариты (В х Ш х Г)
мм
95 x 95 x 25
Напряжение
В пост. тока
10-24 на шине EMS BUS
Настенный монтаж
Модель
Артикул
CR100
7738111059
В начало главы
К полному содержанию
61 | Настенные конденсационные газовые котлы | Регуляторы для котлов | CW100
CW100
Погодозависимый регулятор температуры
Описание:
• Погодозависимый регулятор температуры
• Датчик внешней температуры в комплекте
• Встроенный датчик комнатной температуры
• Удаленное управление для CW 400
• Подключение к котлам только c EMS BUS
Функции
• Погодозависимое управление
• Возможность управления контуром со смесителем или без смесителя
• Автоматическая конфигурация системы
• Контроль температуры подающей линии
• Встроенный датчик температуры в помещении
• Отображение температуры в помещении
• Функция защиты от замерзания
• Недельное программирование системы отопления с 6 временными интервалами в течении дня для отопительного контура
и контура ГВС
• Управление ГВС от солнечных коллекторов
• Управление системой солнечных коллекторов и оптимизацией её работы
• Совместима с модулями MM100 (контур отопления со смесителем) и MS100 (ГВС от солнечных коллекторов)
• Возможность отображения как обычной кривой отопления, так и оптимизированной кривой
• Автоматическая термическая дезинфекция один раз в неделю
• Программирование рециркуляции горячей воды
• Предустановленные настройки для облегчения пуска системы
• Режим «Отпуск» с возможностью указания даты начала и окончания
• Отображение информации о функционировании системы
• Отображение сервисных интервалов
• Отображение кодов и истории ошибок
• Отображение потребления энергии
• Дисплей с подсветкой
Технические характеристики
Описание
Единицы измерения
Значение
Габариты (В х Ш х Г)
мм
95 x 95 x 25
Напряжение
В пост. тока
10-24 В на шине EMS BUS
Модель
Артикул
CW100
7738111043
В начало главы
К полному содержанию
62 | Настенные конденсационные газовые котлы | Принадлежности для отвода дымовых газов

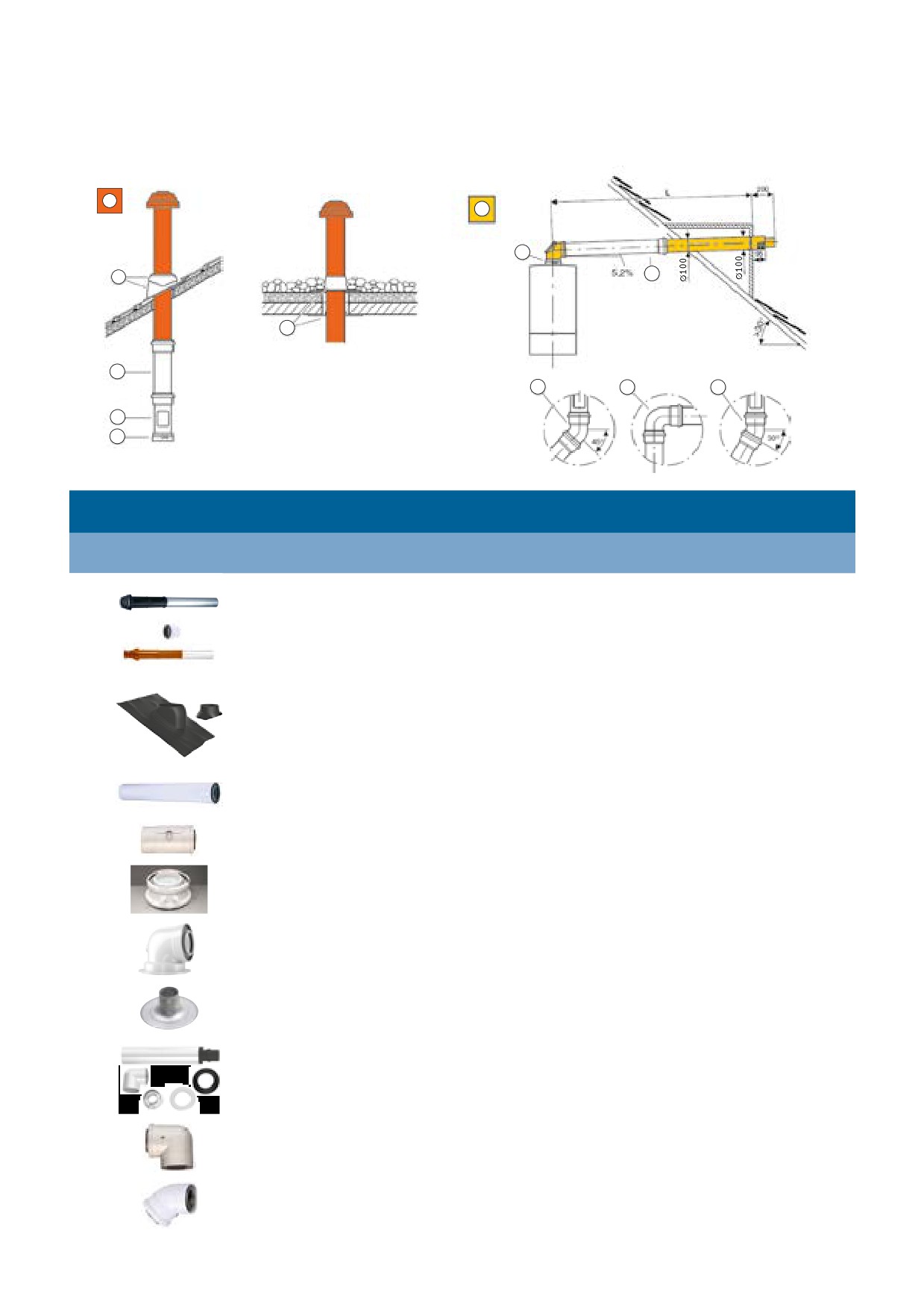

Принадлежности для горизонтального/вертикального отвода дымовых газов
сквозь крышу. Ø60/100
Через наклонную
Через плоскую
крышу
крышу
1
8
5
2
3
7
3
10
9
11
4
5
Принадлежности для горизонтального/вертикального отвода дымовых газов сквозь
крышу. Ø60/100
Тип
№
Описание
Артикул
модели
7738112504
Базовый комплект вертикальный, концентрический, с адаптером,
с защитой от ветра, ∅60/100, общая длина 1169 мм,
1
FC-Set60-C33x
длина над крышей 550 мм, диаметр над крышей ∅135 мм,
цвет черный, красный
7738112507
Универсальная кровельная черепица для систем DN125, 25-45°,
7738112622
(красная)
2
FC-O60_80
Универсальная кровельная черепица для систем DN125, 25-45°,
7738112621
(черная)
Удлинитель коаксиальной трубы L = 500 мм, ∅60/100 мм
FC-C60-500
7738112614
3
Удлинитель коаксиальной трубы L = 1000 мм, ∅60/100 мм
FC-C60-1000
7738112615
Удлинитель коаксиальной трубы L = 2000 мм, ∅60/100 мм
FC-C60-2000
7738112500
4
Труба со смотровым люком, Ø60/100 мм, L = 230 мм
AZB 603/1
7738112617
Адаптер вертикальный для соединения котла с дымоходом
5
Ø60/100 мм. Обязателен всегда, кроме случая подключения
FC-CA60
7738112636
через базовый комплект
Адаптер горизонтальный для соединения котла с дымоходом
6
Ø60/100 мм. Обязателен всегда, кроме случая подключения
FC-CA60-87
7738112535
через базовый комплект
7
Элемент с фартуком для плоской крыши, Ø125 мм
FC-O60_80
7738112620
Базовый комплект, горизонтальный, концентрический,
8
FC-Set60-C13x
7738112498
с адаптером, DN60/100, длина 550 мм
9
Колено коаксиальной трубы 90°, Ø60/100
FC-CE60-87
7738112616
10
Колено коаксиальной трубы 45°, Ø60/100
FC-CE60-45
7738112501
В начало главы
К полному содержанию
63 | Настенные конденсационные газовые котлы | Принадлежности для отвода дымовых газов
Принадлежности для горизонтального/вертикального отвода дымовых газов сквозь
крышу. Ø60/100
Тип
№
Описание
Артикул
модели
11
Колено коаксиальной трубы 30°, Ø60/100
FC-CE60-30
7738112528
Колено коаксиальной трубы 90°, Ø60/100 мм
12
FC-CER60-87
7738112637
с ревизионным люком
В начало главы
К полному содержанию
64 | Настенные конденсационные газовые котлы | Принадлежности для отвода дымовых газов
Принадлежности для горизонтального/вертикального отвода дымовых газов
сквозь крышу. Ø80/125
Через наклонную
Через плоскую
крышу
крышу
1
8
5
2
3
7
3
10
9
8
4
5
Принадлежности для горизонтального/вертикального отвода дымовых газов сквозь
крышу. Ø80/125
Тип
№
Описание
Артикул
модели
Базовый комплект вертикальный, концентрический,
7738112660
с защитой от ветра, Ø80/125, общая длина 1277 мм,
1
FC-Set80-C33x
длина над крышей 557 мм, диаметр над крышей Ø135 мм,
цвет черный, красный
7738112661
Универсальная кровельная черепица для систем DN125, 25-45 °,
7738112622
(красная)
2
FC-O60_80
Универсальная кровельная черепица для систем DN125, 25-45 °,
7738112621
(черная)
Удлинитель коаксиальной трубы L = 500 мм, ∅80/125 мм
FC-C80-500
7738112645
3
Удлинитель коаксиальной трубы L = 1000 мм, ∅80/125 мм
FC-C80-1000
7738112646
Удлинитель коаксиальной трубы L = 2000 мм, ∅80/125 мм
FC-C80-2000
7738112647
4
Труба со смотровым люком, Ø80/125 мм, L = 250 мм
FC-CR80
7738112666
Адаптер для соединения котла с дымоходом Ø80/125 мм.
5
Обязателен всегда, кроме случая подключения через базовый
FC-CA80
7738112714
комплект
Адаптер горизонтальный для соединения котла с дымоходом
6
Ø80/125 мм. Обязателен всегда, кроме случая подключения
FC-CA80-87
7738112717
через базовый комплект
7
Элемент с фартуком для плоской крыши, Ø125 мм
FC-O60_80
7738112620
Базовый комплект, горизонтальный, концентрический,
8
FC-Set80-C13x
7738112577
с адаптером, DN80/125, длина 560 мм
9
Колено коаксиальной трубы 30°, Ø80/125
FC-CE80-30
7738112664
В начало главы
К полному содержанию
65 | Настенные конденсационные газовые котлы | Принадлежности для отвода дымовых газов
Принадлежности для горизонтального/вертикального отвода дымовых газов сквозь
крышу. Ø80/125
Тип
№
Описание
Артикул
модели
10
Колено коаксиальной трубы 90°, Ø80/125
FC-CE80-87
7738112648
11
Колено коаксиальной трубы 45°, Ø80/125
FC-CE80-45
7738112593
Колено коаксиальной трубы 90°, Ø80/125 мм с ревизионным
12
FC-CER80-87
7738112665
люком
В начало главы
К полному содержанию
66 | Настенные конденсационные газовые котлы | Принадлежности для отвода дымовых газов

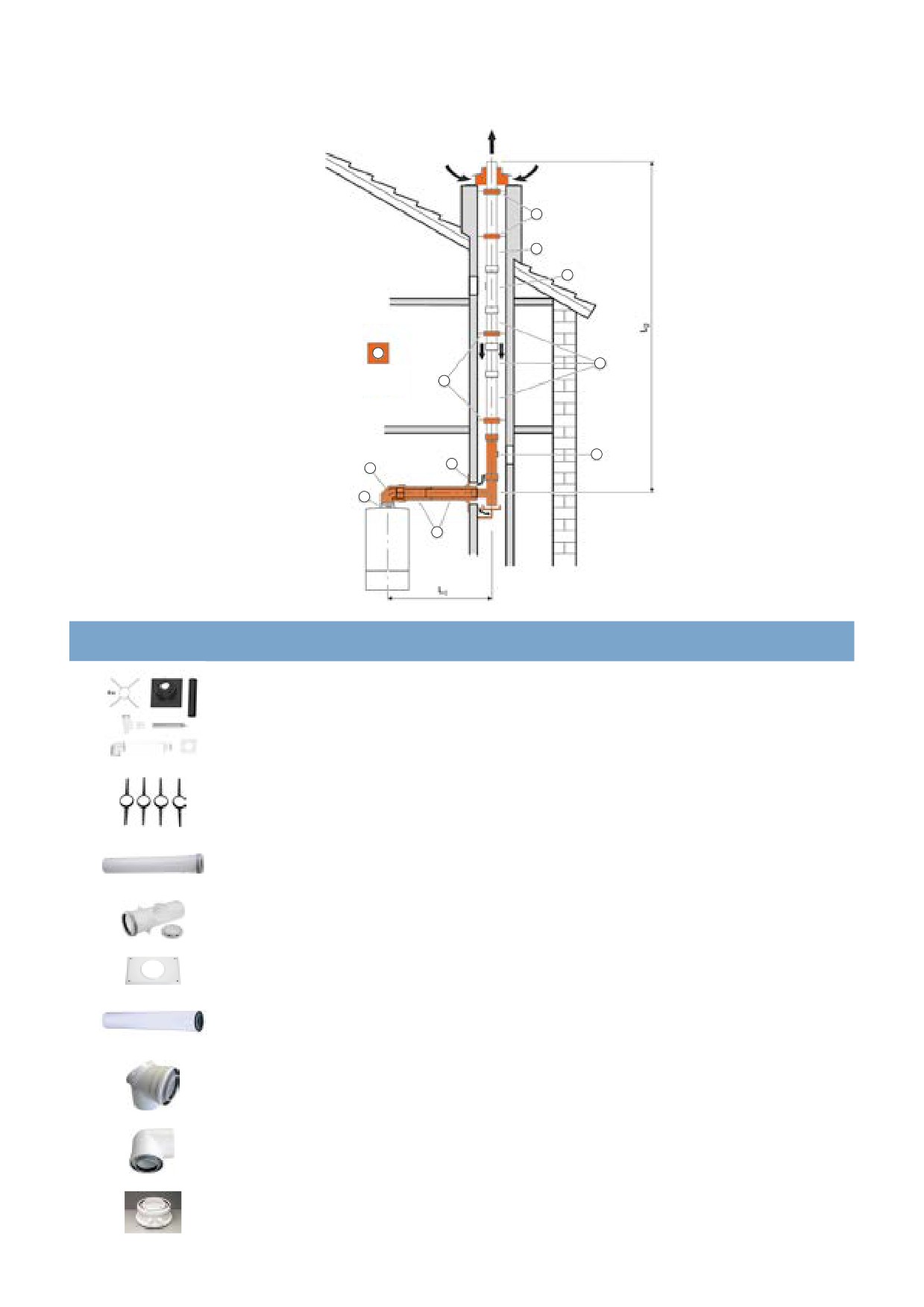

Принадлежности для отвода дымовых газов через трубу ∅80 в шахте
и забором воздуха для горения из помещения (B23)
При заборе воздуха
из помещения необходимо
соблюдать действующие
нормативные требования
по приточно-вытяжной
вентиляции
2
3
4
2
1
3
6
4
5
7
4
3
Тип
№
Описание
Артикул
модели
Базовый комплект DN80, в шахте, пластик, без рев колена, колпак,
1
FC-Set80-B53
7738113253
труба с UV защитой
2
Распорка DN80, PP, (4шт.)
AZB 524
7719001025
3
Дымовая труба DN80х500мм, PP
FC-S80-500
7738112650
4
Дымовая труба DN80, PP, со смотровым люком
FC-SR80
7738112669
5
Декоративная манжета DN80, внутренняя
AZB 538
7719001094
6
Отвод DN80, 87°, PP
FC-SE80-87
7738112654
Адаптер для соединения котла с дымоходом ∅80 мм.
7
FC-CA80
7738112714
Обязателен всегда.
В начало главы
К полному содержанию
67 | Настенные конденсационные газовые котлы | Принадлежности для отвода дымовых газов

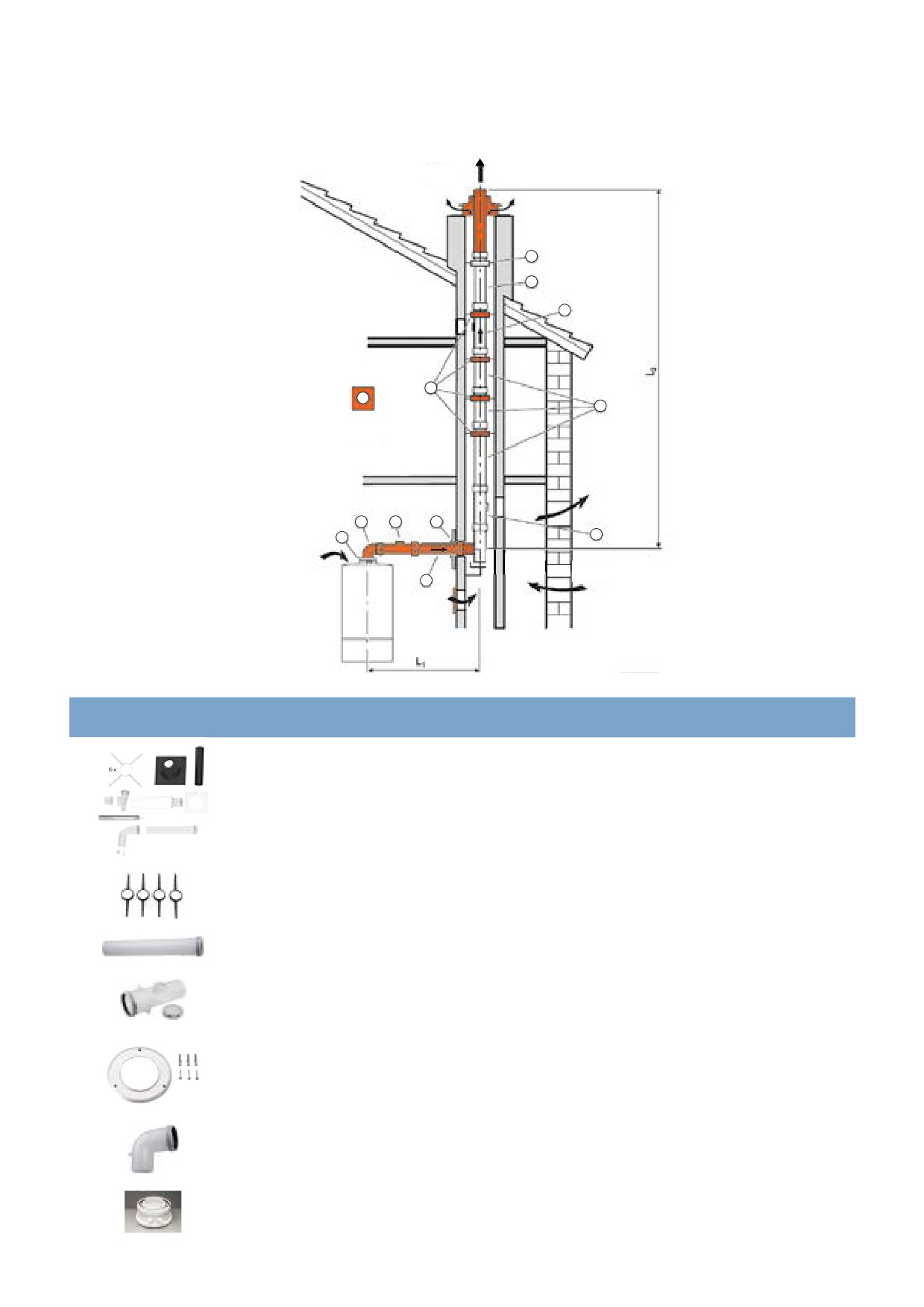

Принадлежности для отвода дымовых газов через трубы ∅80 мм (C93x)
Котёл работает независимо
от воздуха в помещении -
всасывание воздуха
для горения из шахты
2
3
4
1
3
2
4
5
7
8
6
Тип
№
Описание
Артикул
модели
Базовый комплект DN80/125, концентрический, без угла с ревиз.,
1
FC-Set80-C93x
7738113246
в шахте DN80 (ex GA-K)
2
Распорка DN80, PP, (4шт.)
AZB 524
7719001025
Дымовая труба DN80х500 мм, PP
FC-S80-500
7738112650
3
Дымовая труба DN80х1000 мм, PP
FC-S80-1000
7738112651
Дымовая труба DN80х2000 мм, PP
FC-S80-2000
7738112652
4
Дымовая труба DN80, PP, со смотровым люком
FC-SR80
7738112669
5
Декоративная манжета DN125, внутренняя
FC-O80
7738112595
Удлинитель коаксиальной трубы L = 500 мм, ∅80/125 мм
FC-C80-500
7738112645
6
Удлинитель коаксиальной трубы L = 1000 мм, ∅80/125 мм
FC-C80-1000
7738112646
Удлинитель коаксиальной трубы L = 2000 мм, ∅80/125 мм
FC-C80-2000
7738112647
Отвод концентрический DN80/125, 87°, со смотровым люком
FC-CER80-87
7738112665
7
Отвод концентрический DN80/125, 87°
FC-CE80-87
7738112648
Адаптер для соединения котла с дымоходом ∅80/125 мм.
8
FC-CA80
7738112714
Обязателен всегда.
В начало главы
К полному содержанию
68 | Настенные конденсационные газовые котлы | Принадлежности для отвода дымовых газов

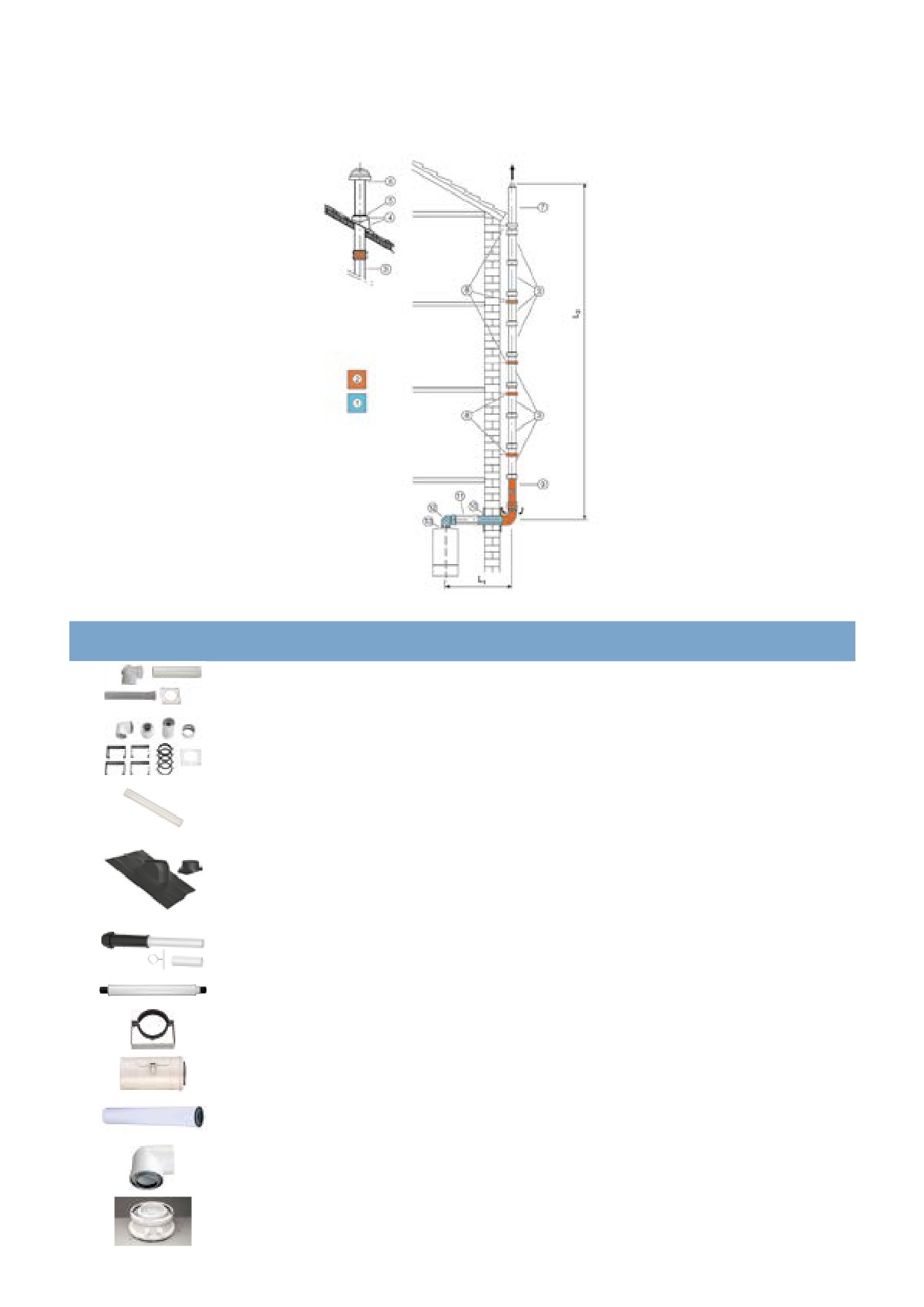

Принадлежности для отвода дымовых газов через через трубы ∅80/125,
расположенные на фасаде здания и забором воздуха с улицы (C53x)
Тип
№
Описание
Артикул
модели
Основной комплект подключение дымохода к шахте ∅80/125 мм: колено
1
AZB 616/1
7719002770
90° ∅80/125 мм с ревизионным люком, труба L=500 мм, крышки 2 шт.
Основной комплект для крепления дымохода ∅80/125 мм на фасаде
здания: Сегмент трубы ∅80/125 мм с забором воздуха, хомут
2
для крепления на фасаде для трубы ∅80/125 мм (4 шт.), колено 93°
AZB 617/2
7719002771
без раструба, защитная крышка составная, защитная крышка целая,
сегмент с ревизионным люком ∅80/125 мм
Дымовая труба концентрическая DN80/125х500мм, по фасаду
AZB 1038
7719003697
3
Дымовая труба концентрическая DN80/125х1000мм, по фасаду
AZB 1039
7719003698
Дымовая труба концентрическая DN80/125х2000мм, по фасаду
AZB 1040
7719003699
4
Универсальная кровельная черепица для систем DN125, 25-45 °, (черная) FC-O60_80
7738112621
5
Универсальная кровельная черепица для систем DN125, 25-45 °, (красная)
FC-O60_80
7738112622
Базовый комплект вертикальный, концентрический, с защитой
7738112660
6
от ветра, ∅80/125, общая длина 1277 мм, длина над крышей 557 мм,
FC-Set80-C33x
7738112661
диаметр над крышей ∅135 мм, цвет черный, красный
Дымовая труба концентрическая DN80/125, конечный участок по фасаду,
7
AZB 831/1
7719002773
стойкая к УФ
8
Кронштейн настенный DN125
FC-O80
7719001644
9
Элемент дымохода 80/125, с ревизионным отверстием
AZB 681/1
7719002772
Удлинитель коаксиальной трубы L = 500 мм, ∅80/125 мм
FC-C80-500
7738112645
10
Удлинитель коаксиальной трубы L = 1000 мм, ∅80/125 мм
FC-C80-1000
7738112646
11
Удлинитель коаксиальной трубы L = 2000 мм, ∅80/125 мм
FC-C80-2000
7738112647
12
Отвод концентрический DN80/125, 90°
FC-CE80-87
7738112648
Адаптер для соединения котла с дымоходом ∅80/125 мм.
13
FC-CA80
7738112714
Обязателен всегда.
В начало главы
К полному содержанию
69 | Настенные конденсационные газовые котлы | Принадлежности для отвода дымовых газов

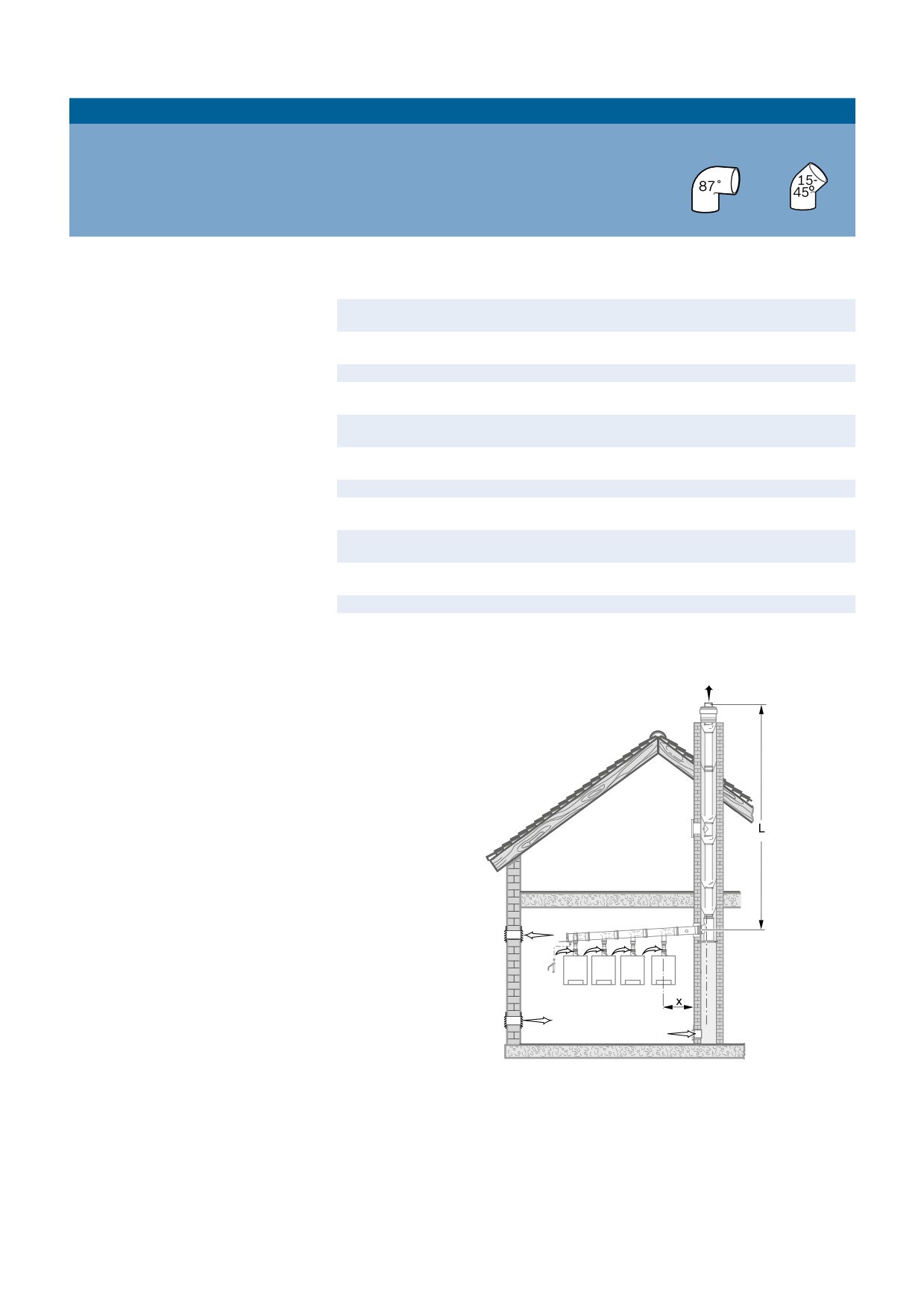

Принадлежности для отвода дымовых газов через трубу ∅80 в шахте и через трубы
∅80/125 на фасаде
Тип
№
Описание
Артикул
модели
Отвод DN80, 87°, PP
FC-SE80-87
7738112654
Отвод DN80, 45°, PP
FC-SE80-45
7738112653
1
Отвод DN80, 15°, PP
FC-SE80-15
7738112667
Отвод DN80, 30°, PP
FC-SE80-30
7738112668
В начало главы
К полному содержанию
70 | Настенные конденсационные газовые котлы | Примеры гидравлических схем
Примеры гидравлических схем для котла Condens 2500 W
Схема с одним отопительным контуром и комнатным регулятором температуры CR:
AV - запорная арматура
CR100 - регулятор температуры в помещении
HP - отопительный насос первичного контура
HK - контур отопления
KW - подвод холодной воды
WW - точки водоразбора
Схема с одним низкотемпературным отопительным контуром и погодозависимым
регулятором температуры CW100:
AF - датчик наружной температуры
AV - запорная арматура
CW100 - погодный регулятор температуры
HK - контур отопления
KW - подвод холодной воды
WW - точки водоразбора
HP - отопительный насос первичного контура
В начало главы
К полному содержанию
71 | Настенные конденсационные газовые котлы I Condens 5000 W
Condens 5000 W
Конденсационный газовый котел
Описание:
• Для отопления и горячего водоснабжения (при подключении бойлера косвенного нагрева)
объектов площадью до 4000 м2
• КПД до 110%
• Номинальная мощность 70/100 кВт
• Теплообменник из алюминиевого сплава
• Непрерывная модуляция мощности
• Электронное регулирование состава газовоздушной смеси
• Возможность создания компактного каскада из нескольких котлов
• Встроенная многофункциональная система управления Bosch Heatronic 3®
• Возможность подключения внешней автоматики, в том числе для погодозависимого регулирования,
создания недельных программ и удаленного управления через Интернет
Назначение
• Котел предназначен для отопления и горячего водоснабжения (при подключения бойлера косвенного нагрева) квартир
или частных домов площадью до 4000 м² (при объединении в каскад)
Техническое оснащение
• Теплообменник с запатентованной технологией конфигурации трубок, увеличивающий теплопередачу, минимизируя
размеры котла
• Модуляционная горелка (20-100%) с предварительным смешением
• Возможность эксплуатации без поддержания минимального объемного потока, благодаря системе Flow Plus
• Индикация ошибок и неисправностей
• Возможность управления с помощью регуляторов On/Off
Защитные устройства
• Ионизационный контроль пламени
• Защита от замерзания
• Защита от блокировки насоса
• Пошаговая защита от низкого давления в отопительном контуре
• Котлы поставляются без насосной группы и группы безопасности
Модель котла
Артикул
ZBR70-3
7736701027
ZBR100-3
7736701028
В начало главы
К полному содержанию
72 | Настенные конденсационные газовые котлы I Condens 5000 W
ZBR70-3
ZBR100-3
Номинальная тепловая мощность, кВт
Номинальная мощность, отопительная кривая 80/60 °C
13,0-62,6
19,0-94,5
Номинальная мощность, отопительная кривая 50/30 °C
14,3-69,5
20,8-99,5
Номинальная тепловая нагрузка, кВт
Номинальная тепловая нагрузка
13,3-64,3
19,3-96,5
Газ
Подключение газа, Rp˝
1
1
Отопление
Температура, °С
30-90
30-90
Максимальное допустимое давление, бар
4,0
4,0
Дымовые газы
Весовой поток дымовых газов, полная нагрузка, г/c
29,8
43,8
Температура дымовых газов 80/60 °C,
57/62
57/68
полная/частичная нагрузка °C
Температура дымовых газов 50/30 °C,
34/39
34/53
полная/частичная нагрузка
Содержание CO2 полная нагрузка, %
9,3
9,3
Распологаемый напор вентилятора, Па
130
220
Электрическое подключение
Напряжение, В
230
230
Частота, Гц
50
50
Степень электрической защиты
IP X4D
IP X4D
Потребляемая мощность, полная/частичная нагрузка, Вт
82/18
155/25
Размеры
ВхШхГ, мм
980х520х469
980х520х469
Вес (без упаковки), кг
70
70
В начало главы
К полному содержанию
73 | Настенные конденсационные газовые котлы I Дополнительные принадлежности
Дополнительные принадлежности
Наименование
Тип
Артикул
Комплект подключения для одного котла Condens 5000 W
TL1
7736700456
Комплект для каскадного подключения 2-х котлов Condens 5000 W
TL2
7736700457
Комплект для каскадного подключения 3-х котлов Condens 5000 W
TL3
7736700458
Комплект для каскадного подключения 4-х котлов Condens 5000 W
TL4
7736700459
Состав комплектов:
• стойка;
• промежуточная рама;
• главный газопровод;
• отвод конденсата и предохранительный сток;
• коллектор прямой и обратной воды;
• уплотнение фланца;
• гидравлический отделитель
Группа подключения насоса для ZBR70-3 и ZBR100-3
7736700103
Ограничитель температуры на подаче (например для теплых полов)
TB 1
7719002255
Нейтрализационный бокс, в т.ч. 4 кг нейтрализирующего гранулята
NB 100
7719001994
Нейтрализирующий гранулят
N839
7719001995
ДАТЧИК ТЕМПЕРАТУРЫ NTC RD 6.0 6000 12K (комплект)
7735502289
датчик 6мм, соединительный штекер 6м, клемма, монтажный комплект
ДАТЧИК ТЕМПЕРАТУРЫ NTC RD6.0
7735502290
датчик 6мм, соединительный штекер 3м, клемма
В начало главы
К полному содержанию
74 | Настенные конденсационные газовые котлы | Регуляторы для котлов | CR100
CR100
Комнатный регулятор температуры
с функцией недельного программирования
Описание:
• Комнатный регулятор с встроенным датчиком температуры
• Используется как пульт дистанционного управления для систем CW400
• Предназначен для зонного регулирования при наличии соответствующего модуля
• Модулируемый контроль для настенных котлов Bosch
• Подключение через EMS BUS
Функции
• Комнатный регулятор температуры для одного отопительного контура со смесителем или без него
• Автоматическая конфигурация - распознавание всех подключенных модулей
• Модулируемый контроль температуры подачи
• Встроенный датчик температуры для комнатного регулирования
• Дисплей для индикации комнатной температуры
•
2 свободно регулируемых температурных уровня и один фиксированный с функцией защиты от замерзания
• Функция недельного программирования для отопительного контура с возможностью программирования до 6 периодов
• Функция поддержки постоянной температуры ГВС или временная программа «по отопительному контуру»
• Совместимость с зонным модулем
• Приготовление горячей воды с помощью системы солнечных коллекторов
• Оптимизация использования солнечной энергии для повышения эффективности
• Совместим с модулем MM100 (модуль смесителя) и MS100 (Модуль солнечного коллектора для установок
с приготовлением воды для ГВС)
• Автоматическая термическая дезинфекция раз в неделю
• Временное программирование
• Набор настроек по-умолчанию для мгновенной эксплуатации
• Режим «Отпуск»
• Отображение информации о функционировании системы
• Отображение интервалов сервисного обслуживания
• Отображение кодов и истории ошибок
• Отображение энергопотребления
• Дисплей с подсветкой
Технические характеристики
Описание
Единицы измерения
Значение
Габариты (В х Ш х Г)
мм
95 x 95 x 25
Напряжение
В пост. тока
10-24 на шине EMS BUS
Настенный монтаж
Модель
Артикул
CR100
7738111059
В начало главы
К полному содержанию
75 | Настенные конденсационные газовые котлы | Регуляторы для котлов | CW400
CW400
Погодозависимый регулятор температуры
Описание:
• Погодозависимый регулятор температуры
• Может использоваться как комнатный регулятор с встроенным датчиком температуры
• Сенсорные клавиши
• Служит для создания сложных отопительных систем на основе котлов Bosch
• Подключение через EMS BUS
• Датчик внешней температуры в комплекте
• Возможность управления каскадными установками до 16 котлов
Функции
• Погодозависимый контроллер (до 4-х смешенных контуров)
• Встроенный датчик комнатной температуры
• Улучшенный дисплей позволяет лучше отображать гидравлические схемы
• Упрощённый пользовательский интерфейс
• Отображение температуры в помещении
• Недельная программа работы по времени с 6 временными интервалами в течении дня для отопительного контура и контура
ГВС
• По 2 временные программы на отопительный контур
• Система автоматической конфигурации: определение модулей и датчика внешней температуры
• Кнопка Fav для быстрого доступа к часто используемым функциям
• Возможность установки рядом с автоматикой котла
• Совместимость с модулями MM, MS, MC400 (каскадный модуль)
• До двух контуров ГВС, контур ГВС от солн. коллекторов и система отопления от солнечных коллекторов с MS200
• Отдельная временная программа для каждого контура ГВС
• Переключение между обычной отопительной кривой и подробной
• Термическая дезинфекция
• Режим «Отпуск» (до 5 периодов в отпуске)
• Клавиша info для быстрого доступа к информации о системе
• Дополнительные функции для сервисантов (настройка и тест работы смесителя, насоса, клапанов и т.д.)
• Оптимизация работы солнечных коллекторов
• Отображение кодов и истории ошибок
• Отображение потребления энергии (график, диаграмма)
• Гидравлические схемы для настройки системы солнечных коллекторов
Технические характеристики
Описание
Единицы измерения
Значение
Габариты (В х Ш х Г)
мм
123 × 101 × 25
Напряжение
В пост. тока
10-24 В на шине EMS BUS
Настенный монтаж / монтаж в котле
Модель
Артикул
CW400
7738111077
В начало главы
К полному содержанию
76 | Настенные конденсационные газовые котлы I Регуляторы для котлов | MC400
MC400
Каскадный модуль
Описание:
• Для объединения в каскад до 4-х котлов
• Возможность расширения каскада до 16 котлов (только при использовании 5 модулей)
Модель
Артикул
MС400
ММ100
Модуль смесителя
Описание:
• Модуль смесителя для применения в системе управления EMS-plus
• Управление баком-водонагревателем, включая подключение загрузочного насоса,
циркуляционного насоса и датчика температуры ГВС
• Управление через регулятор CW400 или CW100/CR100
• Комплект поставки: модуль, датчик температуры подающей линии, инструкция
Модель
Артикул
ММ100
7738110139
В начало главы
К полному содержанию
77 | Настенные конденсационные газовые котлы | Принадлежности для отвода дымовых газов

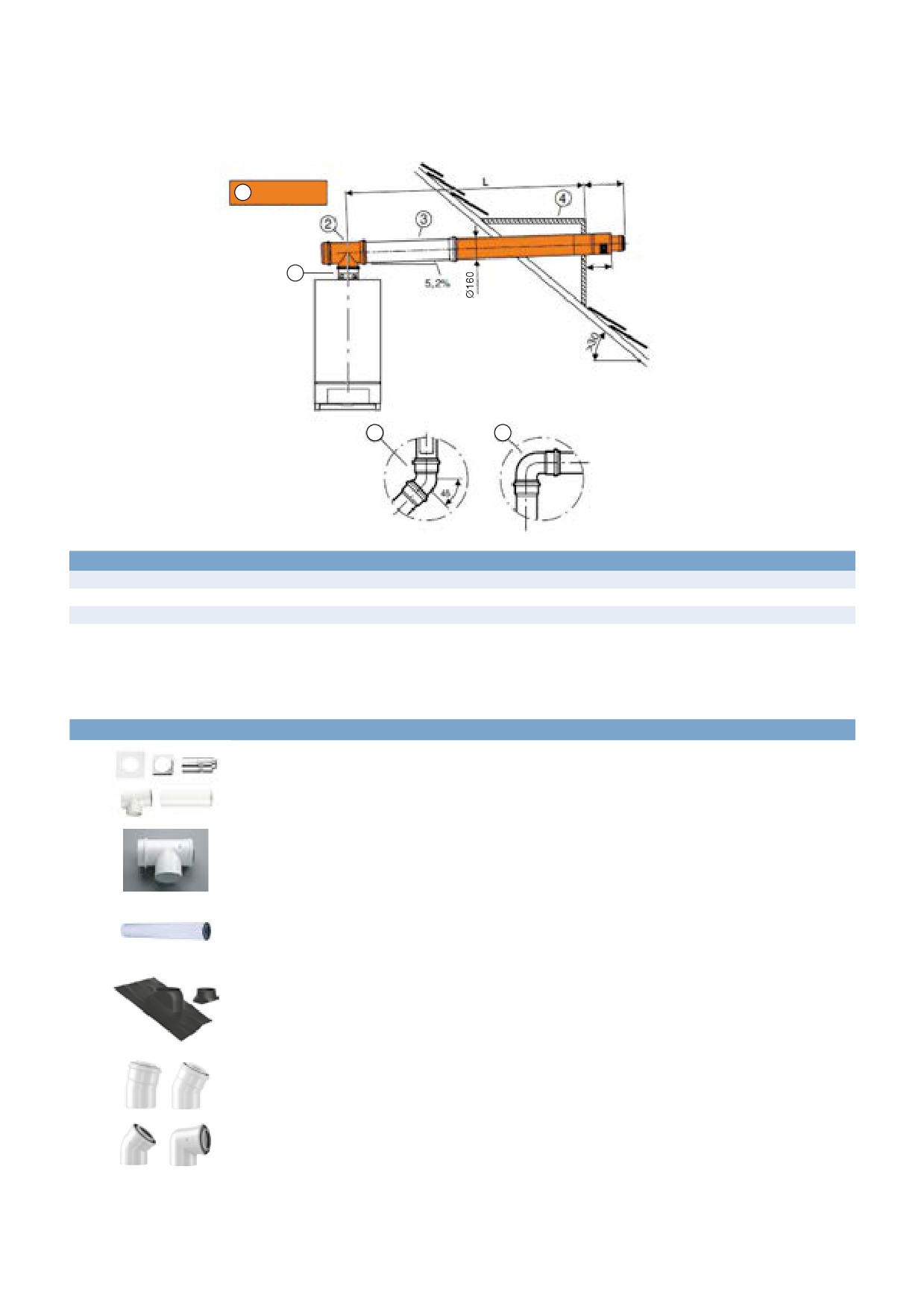

Принадлежности для горизонтального/вертикального отвода дымовых газов сквозь крышу.
∅110/160 c забором воздуха с улицы (C13)
235
1
L = 0,8 m
6
150
5
5
ZBR 70-3
ZBR 100-3
Мощность котла
70 кВт
100 кВт
Максимальная эквивалентая длина прямой трубы, L
15 м
14 м
Эквивалентная длина дополнительного поворота¹ на 90°
2 м
2 м
Эквивалентная длина дополнительного поворота¹ на 15-45°
1 м
1 м
1) Поворот на 90° на отопительном приборе и опорный поворот в шахте уже учтены в максимальных длинах.
№
Описание
Тип модели Артикул
Базовый Комплект подключения горизонтальной трубы,
концентрический, для прохода через стену или окно
1
FC-Set110-C13x
7738113093
на наклоной крыше, L = 800 мм, ∅110/160 мм,
необходимо добавить адаптер арт. 7101418
Колено коаксиальной трубы 87°, ∅110/160 мм с ревизионным
2
FC-CER110-87
7738113106
люком
Удлинитель коаксиальной трубы ∅110/160 мм L=500 мм
FC-C110-500
7738113099
3
Удлинитель коаксиальной трубы ∅110/160 мм L=1000 мм
FC-C110-1000
7738113100
Удлинитель коаксиальной трубы ∅110/160 мм L=2000 мм
FC-C110-2000
7738113101
Универсальная кровельная черепица FC-O110, для систем
DN160, 25-45°, (черная)
7738113129
4
FC-O110
Универсальная кровельная черепица FC-O110, для систем
7738113132
DN160, 25-45°, (красная)
Отвод концентрический DN110/160, 15°
FC-CE110-15
7738113102
Отвод концентрический DN110/160, 30°
FC-CE110-30
7738113103
5
Отвод концентрический DN110/160, 45°
FC-CE110-45
7738113104
Отвод концентрический DN110/160, 90°
FC-CE110-87
7738113105
6
Адаптер, переход с DN100/150 на DN110/160
7101418
В начало главы
К полному содержанию
78 | Настенные конденсационные газовые котлы | Принадлежности для отвода дымовых газов
Принадлежности для горизонтального/вертикального отвода дымовых газов сквозь крышу.
∅110/160 c забором воздуха с улицы (C33x)
1
L = 2.0 m
7
ZBR 70-3
ZBR 100-3
Мощность котла
70 кВт
100 кВт
Максимальная эквивалентая длина прямой трубы, L
15,7 м
14,7 м
Эквивалентная длина дополнительного поворота¹ на 90°
2 м
2 м
Эквивалентная длина дополнительного поворота¹ на 15-45°
1 м
1 м
1) Поворот на 90° на отопительном приборе и опорный поворот в шахте уже учтены в максимальных длинах.
№
Описание
Тип модели Артикул
Базовый комплект вертикальная концентрическая коаксиальная
труба для прокладки через крышу (до 45°) с защитой от ветра,
7738113090
1
FC-Set110-C33x
∅110/160 , общая длина 2000мм, длина над крышей 1124 мм,
7738113091
цвет: черный, красный необходимо добавить адаптер арт. 7101418
Универсальная кровельная черепица FC-O110, для систем
DN160, 25-45°, (черная)
7738113129
2
FC-O110
Универсальная кровельная черепица FC-O110, для систем
7738113132
DN160, 25-45°, (красная)
Удлинитель коаксиальной трубы ∅110/160 мм L=500 мм
FC-C110-500
7738113099
3
Удлинитель коаксиальной трубы ∅110/160 мм L=1000 мм
FC-C110-1000
7738113100
Удлинитель коаксиальной трубы ∅110/160 мм L=2000 мм
FC-C110-2000
7738113101
Колено коаксиальной трубы 87°, ∅110/160 мм с ревизионным
4
FC-CER110-87
7738113106
люком
Элемент с фартуком для плоской крыши, для DN160, высота
5
FC-O110
7738113126
170мм, нерегулируемый
Отвод концентрический DN110/160, 15°
FC-CE110-15
7738113102
Отвод концентрический DN110/160, 30°
FC-CE110-30
7738113103
6
Отвод концентрический DN110/160, 45°
FC-CE110-45
7738113104
Отвод концентрический DN110/160, 90°
FC-CE110-87
7738113105
7
Адаптер, переход с DN100/150 на DN110/160
AZB 640/1
07101418
В начало главы
К полному содержанию
79 | Настенные конденсационные газовые котлы I Возможные варианты монтажа
Возможные варианты монтажа
Эквивалентная
длина
Наименование
Тип
L
котла
[м]
ZBR-3
[м]
[м]
Отвод дымовых газов
Требуемый Ø
от каскадов (разрежение)
(L min)
трубы отвода
Отвод дымовых газов от каскада
-L
дымовых газов
котлов через вентилируемую шахту
70
(4)-50
DN 160
-
100
(9)-28
с 2 котлами
70
(2)-50
DN 200
-
100
(2)-50
DN 200
70
(8)-50
-
с 3 котлами
70
(3)-50
DN 250
-
100
(3)-50
70
(6)-50
DN 250
-
100
(11)-50
с 4 котлами
70
(3)-50
DN 315
-
100
(3)-50
DN 250
70
(16)-50
-
с 5 котлами
70
(4)-50
DN 315
-
100
(6)-50
70
(7)-50
с 6 котлами
DN 315
-
100
(11)-50
70
(11)-50
с 7 котлами
DN 315
-
100
(25)-50
с 8 котлами
DN 315
70
(19)-50
-
Максимально допустимая длина L действительна
для X = 2,5 м и 1 колена 87°.
Для других конфигураций с Х > 2,5 м и более чем
с 1 коленом 87° требуется расчёт по EN 13384.
В начало главы
К полному содержанию
80 | Настенные конденсационные газовые котлы I Возможные варианты монтажа
Возможные варианты монтажа
Эквивалентная
длина
Наименование
Тип
L
котла
[м]
ZBR-3
[м]
[м]
Отвод дымовых газов от каскадов
Требуемый Ø
(избыточное давление)
(L min)
трубы отвода
Отвод дымовых газов от каскада
-L
дымовых газов
котлов через вентилируемую шахту
DN 110
70
6
70
24
DN 125
-
с 2 котлами
100
14
70
50
DN 160
-
100
50
70
47
DN 160
-
100
30
с 3 котлами
70
50
DN 200
-
100
50
70
15
DN 160
100
6
с 4 котлами
70
50
DN 200
100
50
70
50
DN 200
с 5 котлами
100
34
DN 250
100
50
-
70
28
DN 200
100
12
с 6 котлами
70
50
DN 250
-
100
50
DN 200
70
10
-
с 7 котлами
70
50
DN 250
100
50
70
50
DN 250
-
с 8 котлами
100
49
DN 315
100
50
Максимально допустимая длина L действительна
для X = 2,5 м и 1 колена 87°.
Для других конфигураций с Х > 2,5 м и более чем
с 1 коленом 87° требуется расчёт по EN 13384.
В начало главы
К полному содержанию
81 | Настенные конденсационные газовые котлы I Принадлежности
Тип
№
Описание
Размер
Артикул
модели
Базовый комплект DN110/160 -> DN160,
каскад для 2 котлов, 525 мм. Требуется дополнить
7101418 + 7738113167+87090399 по 2 шт.
Ø160
AZB 945
7746901198
1
Базовый комплект FC-Set200-B23P, DN110/160 -> DN200,
Ø200
AZB 946
7746901199
каскад для 2 котлов, 525 мм Требуется дополнить
Ø250
AZB 947
7746901200
7101418 + 7738113167+87090399 по 2 шт.
Базовый комплект DN110/160 -> DN250, каскад для 2 котлов,
Базовый комплект DN110/160 -> DN160, расширение
для 3 и более котлов, 525 мм Требуется дополнить
7101418 + 7738113167+87090399
Ø160
AZB 949
7746901202
Базовый комплект DN110/160 -> DN160, расширение
2
Ø200
AZB 950
7746901203
для 3 и более котлов, 525 мм Требуется дополнить
Ø250
AZB 951
7746901204
7101418 + 7738113167+87090399
Базовый компл. сист. дымоудаления, расширение,
для 3 и более котлов в каскаде DN250
Ø160
AZB 953
7746901206
Комплект труб для прокладки в шахте для отвода продуктов
3
Ø200
AZB 954
7746901207
сгорания от каскада котлов
Ø250
AZB 955
7746901208
Комплектующие для систем подачи воздуха и отвода продуктов сгорания от каскада котлов
1
Адаптер, переход с DN100/150 на DN110/160
7101418
Ø110-160
FC-SO160
7746900680
2
Переходной патрубок эксцентрический
Ø160-200
FC-SO200
7746900681
Ø200-250
AZB 962
7746900682
Ø160
AZB 966
7746900686
3
Отвод 30°
Ø200
AZB 967
7746900687
Ø250
AZB 968
7746900688
Ø160
AZB 970
7746900690
4
Отвод 45°
Ø200
AZB 971
7746900691
Ø250
AZB 972
7746900692
Ø160
AZB 974
7746900694
5
Отвод 90°
Ø200
AZB 975
7746900695
Ø250
AZB 976
7746900696
Ø160
FC-S160-500
7738113118
6
Удлинитель 500 мм
Ø200
AZB 979
7746900699
Ø250
AZB 980
7746900700
Ø160
FC-S160-1000
7738113119
7
Удлинитель 1000 мм
Ø200
AZB 983
7746900703
Ø250
AZB 984
7746900704
Ø160
FC-S160-2000
7738113120
8
Удлинитель 2000 мм
Ø200
AZB 987
7746900707
Ø250
AZB 988
7746900708
Ø160
FC-SR160
7738113121
9
Участок дымовой трубы с ревизионным люком
Ø200
AZB 995
7746900715
Ø250
AZB 996
7746900716
Ø160
AZB 998
7746900718
9
Отвод 90° с ревизионным люком
Ø200
AZB 999
7746900719
Ø250
AZB 1000
7746900720
В начало главы
К полному содержанию
содержание ..
1
2
3 ..
