Bosch Каталог отопительного оборудования (2022 год)

4 | Электрические настенные котлы | Серия Tronic Heat 3500

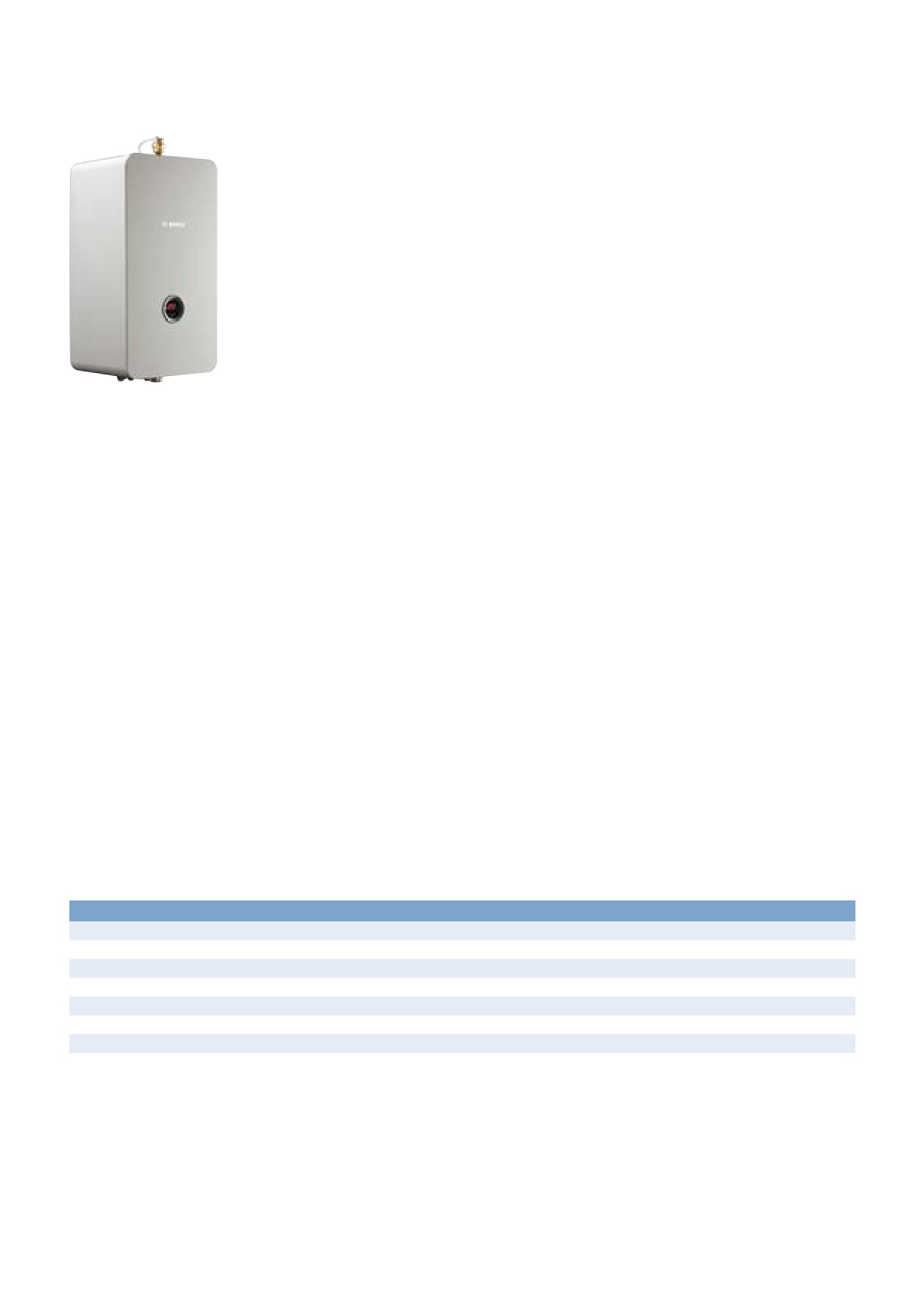

Серия Tronic Heat 3500

Котел с насосом и расширительным баком

Описание:

• Представлен в диапазоне мощности от 4 до 24 кВт

• С насосом и расширительным баком в комплекте котла

• Использование как основной источник теплоснабжения на объектах, где электричество

является приоритетным для отопления

• В качестве резервного источника тепла на объектах, где основными производителями тепла

являются приборы работающие на газовом топливе, солярке, твердом топливе, биомассе

и иных источниках энергии

• Простота в использовании, экономичность в эксплуатации, малые габариты, современный

дизайн, высокая надежность и богатый функционал

• Монтаж котла может быть осуществлен также и в комбинации с баком косвенного нагрева

для производства ГВС. Такая компоновка подойдет как для частных домов, так и для иных

объектов, где делается акцент на комфорте в приготовлении горячей воды

Дополнительные аксессуары

• Датчик внешней температуры

Техническое оснащение

• Ультрасовременный дизайн DNA от Bosch

• Компактные размеры и малый вес (самый маленький в своем классе)

• Простота в эксплуатации благодаря светодиодному дисплею

• Подходит для напольного отопления

• Может использоваться в качестве основного/резервного источника

• Разрешается применение антифриза

• Встроенное адаптивное управление на показаниях датчика комнатной температуры

• Возможность эквитермального регулирования

• Защита от замерзания и перегрева

• Журнал ошибок/сбоев в работе

• Диагностические коды

• Возможность подключения к бойлеру косвенного нагрева для производства горячей воды

• Питание для котлов от 4 до 12 кВт: 1 x 230 В / 3 x 400/230 В

• Питание для котлов от 15 до 24 кВт: 3 x 400/230 В

• Равномерное распределение и чередование нагрузки между нагревательными элементами существенно увеличивает срок

службы котла

Модель котла

Артикул

Tronic Heat 3500 4 RU

7738502582

Tronic Heat 3500 6 RU

7738502583

Tronic Heat 3500 9 RU

7738502584

Tronic Heat 3500 12 RU

7738502585

Tronic Heat 3500 15 RU

7738502586

Tronic Heat 3500 18 RU

7738502587

Tronic Heat 3500 24 RU

7738502588

В начало главы

К полному содержанию

5 | Электрические настенные котлы | Серия Tronic Heat 3500

Tronic Heat 3500

Теплопроизводительность

кВт

3,96

5,94

8,91

11,88

14,85

17,82

23,76

Максимальный общий

кВт

4,1

6,1

9,1

12,1

15,1

18,1

24,1

потребляемый ток

Коэффициент полезного

99,7

действия

Подключение

шт. x кВт

3 x 1,3

3 x 2

3 x 3

3 x 4

3 x 3 + 3 x 2

6 x 3

6 x 4

нагревательных стержней

Количество ступеней

мощности

Сетевое напряжение

В ~

3 x 400/230 (-10/+6)

Номинальный ток

5,8

8,7

13,1

17,4

21,8

26,1

34,8

(при 3 x 400/230 В ~)

Сетевое напряжение

В ~

230 (-10/+6)

Номинальный ток

17,4

26,1

39,2

52,2

(при 1 x 230 В ~)

Степень электрической

IP40

защиты

Максимально допустимое

бар

рабочее давление

Максимальная температура

°C

греющей воды

Расширительный бак

Подключение подающей/

дюйм

G ¾

обратной линии

Масса котла без воды

кг

Ш x В x Г

мм

330 x 712 x 273

416 x 712 x 300

В начало главы

К полному содержанию

6 | Электрические настенные котлы | Принадлежности

Принадлежности для электрических котлов Tronic Heat 3500

Тип

Наименование модели

Артикул

модели

Датчик температуры 10 kΩ - 25 °C - длина 2 м

Управление котлом по температуре из помещения вне котельной

SO10044

8738104821

Обеспечивает управление котлом на основе внешних параметров

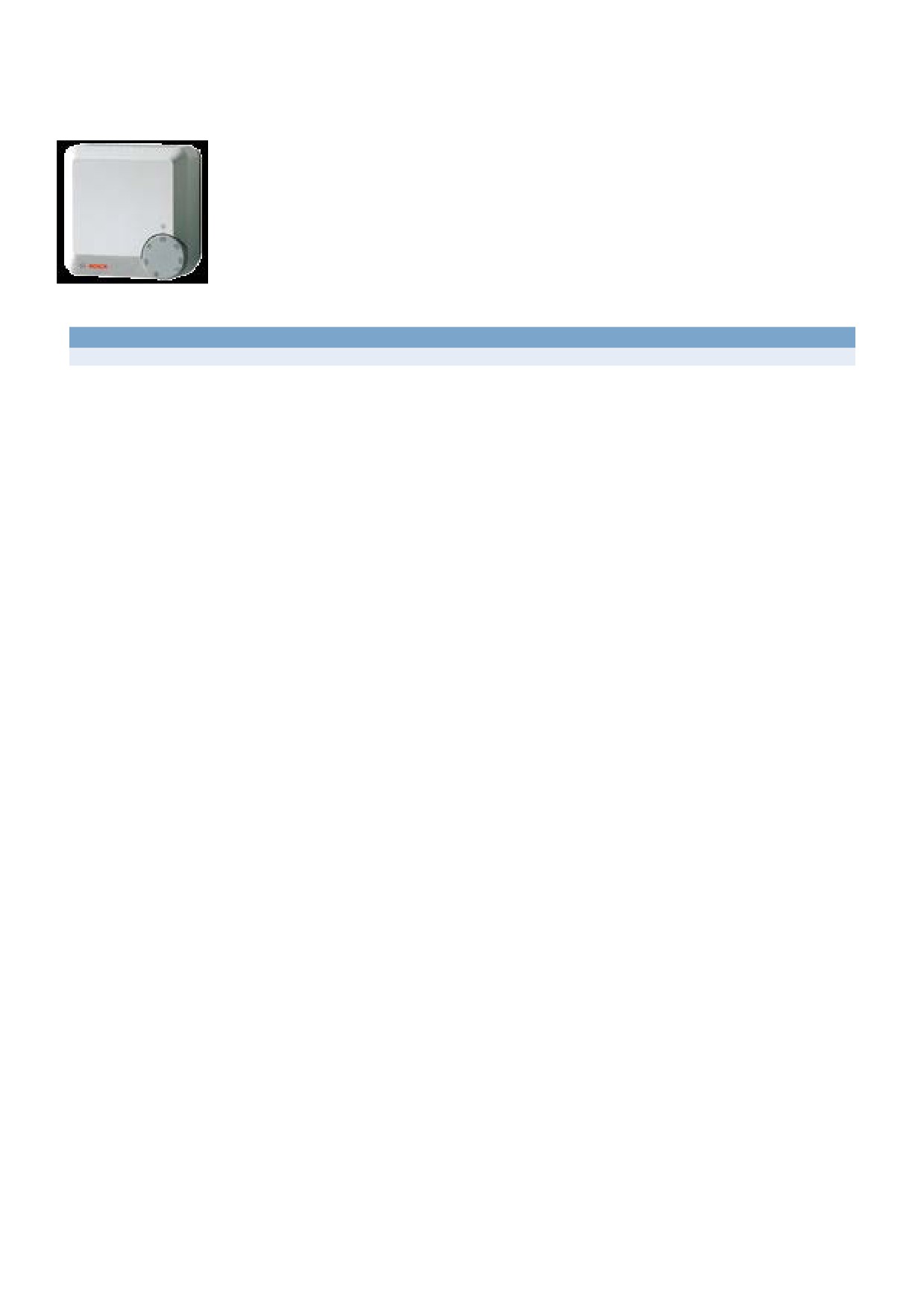

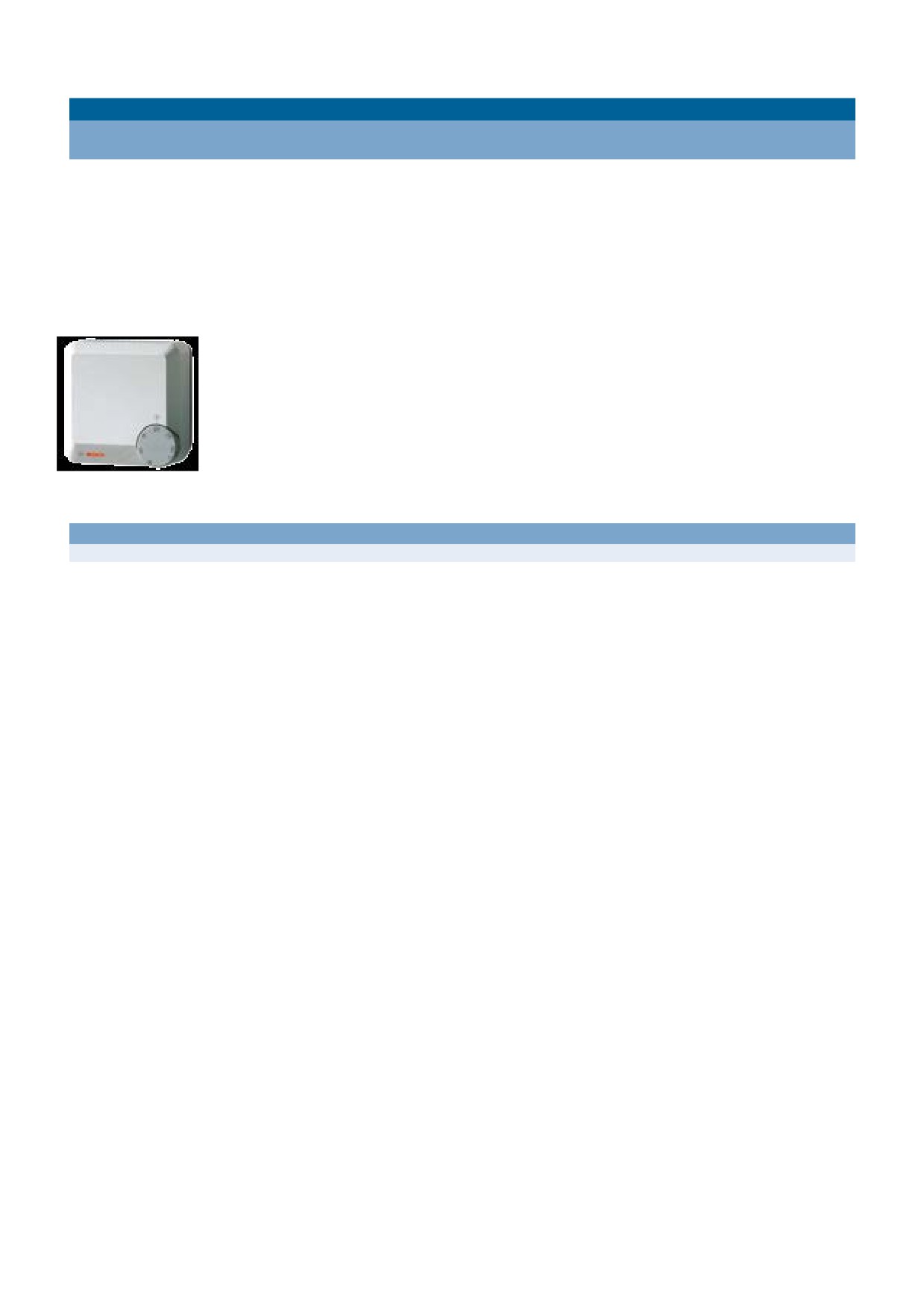

TR12

Термостат on/off

Описание:

• Двухпозиционный регулятор температуры помещения

• Диапазон регулировки температуры помещения от +5 до +30 °С

Модель

Артикул

TR12

7719002144

В начало главы

К полному содержанию

Бойлеры косвенного нагрева

В жилом помещении у Вас достаточно места, и Вы хотите обеспечить абсолютный

комфорт и максимально удовлетворить свою потребность в горячей воде?

Тогда Вам следует скомпоновать Ваш отопительный котел с бойлером косвенного

нагрева. Потери тепла у наших бойлеров горячей воды, благодаря высококачественной

изоляции, минимальны, и к Вашим услугам бойлеры квадратного и круглого профиля

различных объемов. Емкость должна быть выбрана в зависимости от количества членов

семьи и Ваших индивидуальных потребностей.

К полному содержанию

9 | Бойлеры косвенного нагрева | Серия WSTB

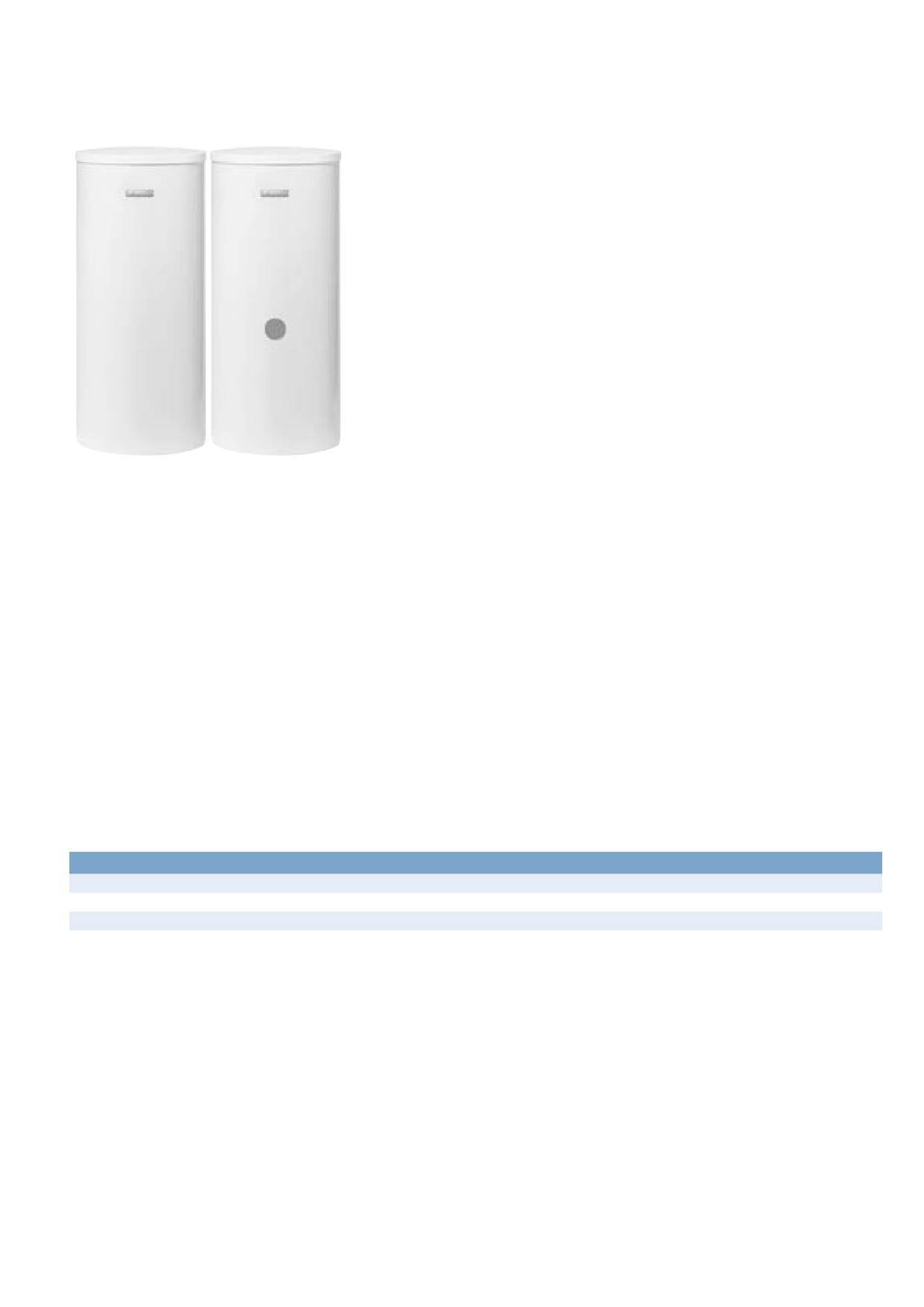

Серия WSTB

Бойлер косвенного нагрева

Описание:

• Серия бойлеров косвенного нагрева цилиндрической формы

• Изготовлены из стали

• Внутренняя часть бака покрыта специальным слоем

стеклокерамики

• В ассортименте специальная модель для использования

с настенными котлами (WSTB 120 O)

• Для монтажа как с настенными, так и с напольными котлами

• Уникальная теплоизоляция уменьшает теплопотери

WSTB 120 O WSTB 160-200

WSTB 300 C

Назначение

• Предназначены для работы с настенными и напольными котлами Bosch для приготовления горячей воды в бытовых целях

для квартир, частных домов и коттеджей.

Техническое оснащение

• Подключения сверху (WSTB 120 O)

• Неизолированный магниевый анод

• Гильза для подключения датчика температуры

• Теплоизоляция 55 мм из пенополиуретана

• Мягкая облицовка

• Подключение линии рециркуляции (только для WSTB 160-300)

• Сливной кран

• Для моделей WSTB 120-200 инспекционный порт находится сверху

Модель бойлера

Артикул

WSTB 120 O (подключения сверху)

8718545244

WSTB 160

8718545251

WSTB 200

8718545259

WSTB 300 C (наличие смотрового люка)

8718545265

В начало главы

К полному содержанию

10 | Бойлеры косвенного нагрева | Серия WSTB

WSTB 120 O¹⁾ WSTB 160

WSTB 200

WSTB 300 C

Полезный объем, л

120

156

197

297

Максимальная мощность нагрева, кВт

20,8

20,6

31,8

Полезное количество горячей воды

при температуре горячей воды на выходе²⁾:

45 °C

163

223

281

424

40 °C

190

260

328

495

Показатель производительности, NL

1,2

2,2

3,8

8,4

Время нагрева при номинальной мощности, мин.

Потери тепла в состоянии готовности по DIN 4753,

1,6

1,5

1,7

1,94

кВтч/24 ч

Максимальное давление греющей воды, бар

Подключение подающей и обратной линии R"

Подключение линий ГВС, R"

Подключение циркуляции, R"

Вес без упаковки, кг

Размеры, мм (высота/диаметр)

936/510

1193/550

1453/550

1406/670

¹⁾ Подключения у WSTB 120 O расположены сверху

²⁾ Без дозагрузки. Заданная температура бака 60 °C

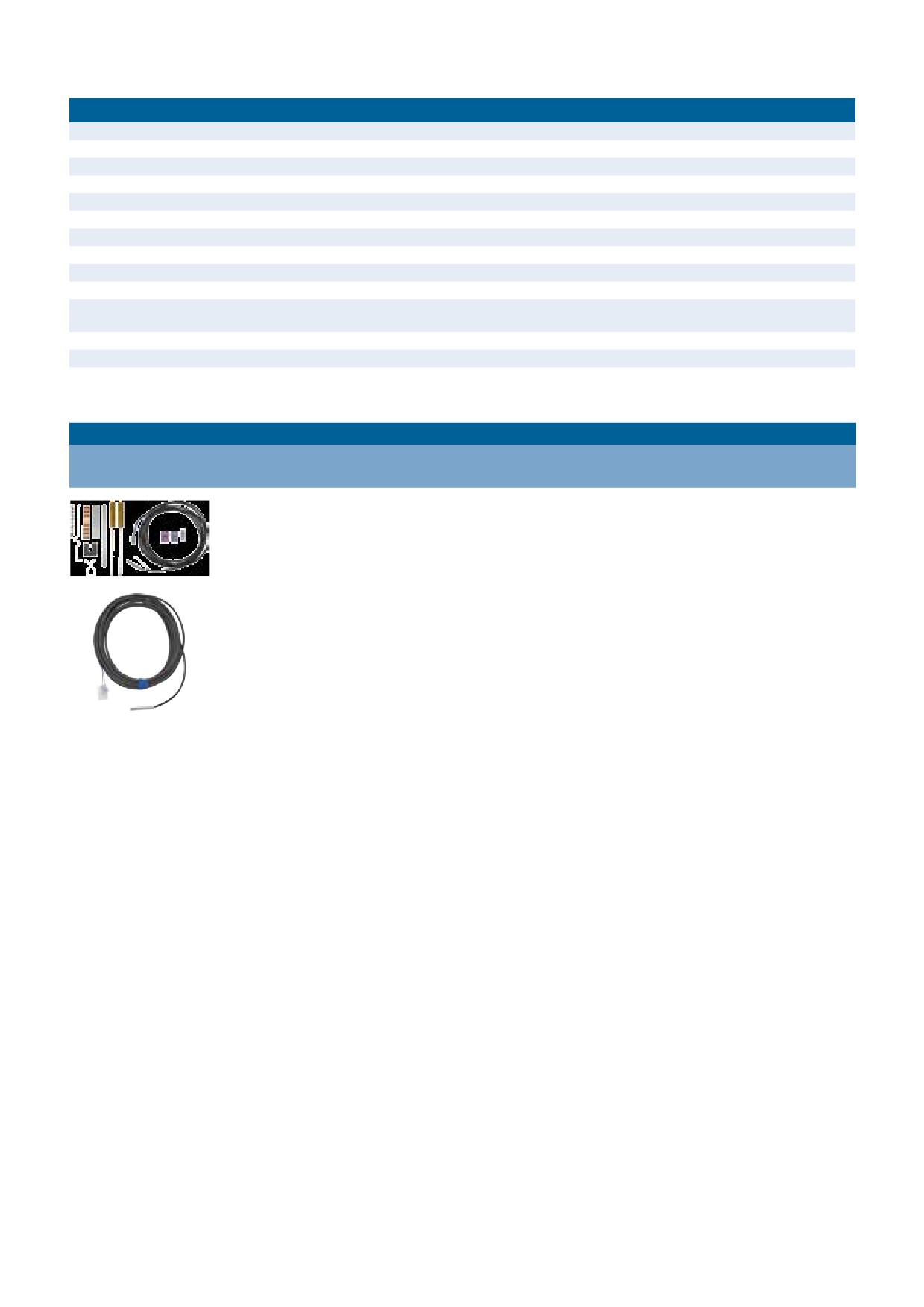

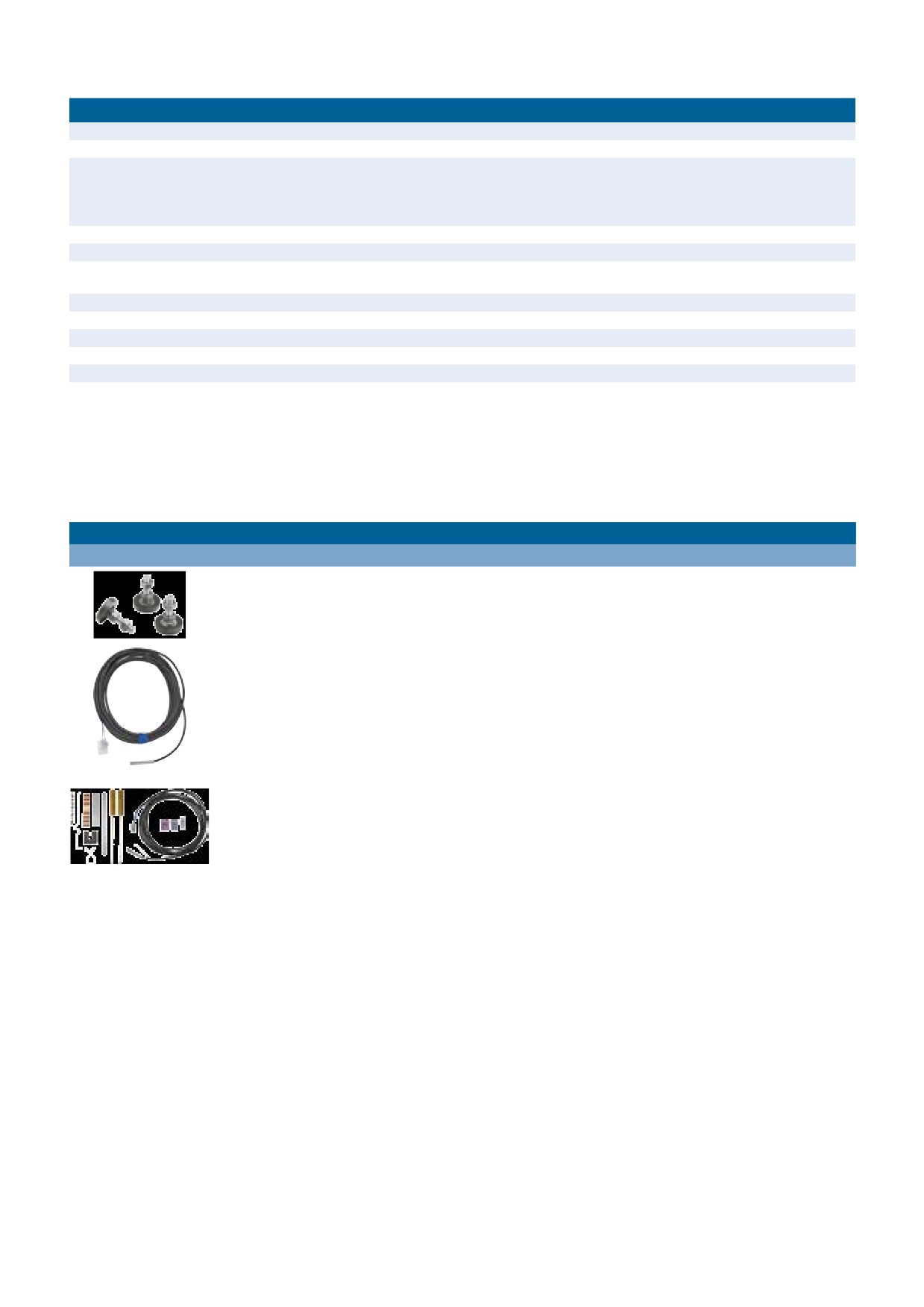

Принадлежности для бойлеров WSTB

Наименование

Артикул

Ножки для бака

8718590658

Датчик температуры NTC RD6.0 (датчик 6 мм, соединительный штекер 3 м)

7735502290

Комплект датчика температуры NTC RD 6.0 (датчик 6 мм,

7735502289

соединительный штекер 6 м, монтажный комплект)

В начало главы

К полному содержанию

11 | Бойлеры косвенного нагрева | Серия WST

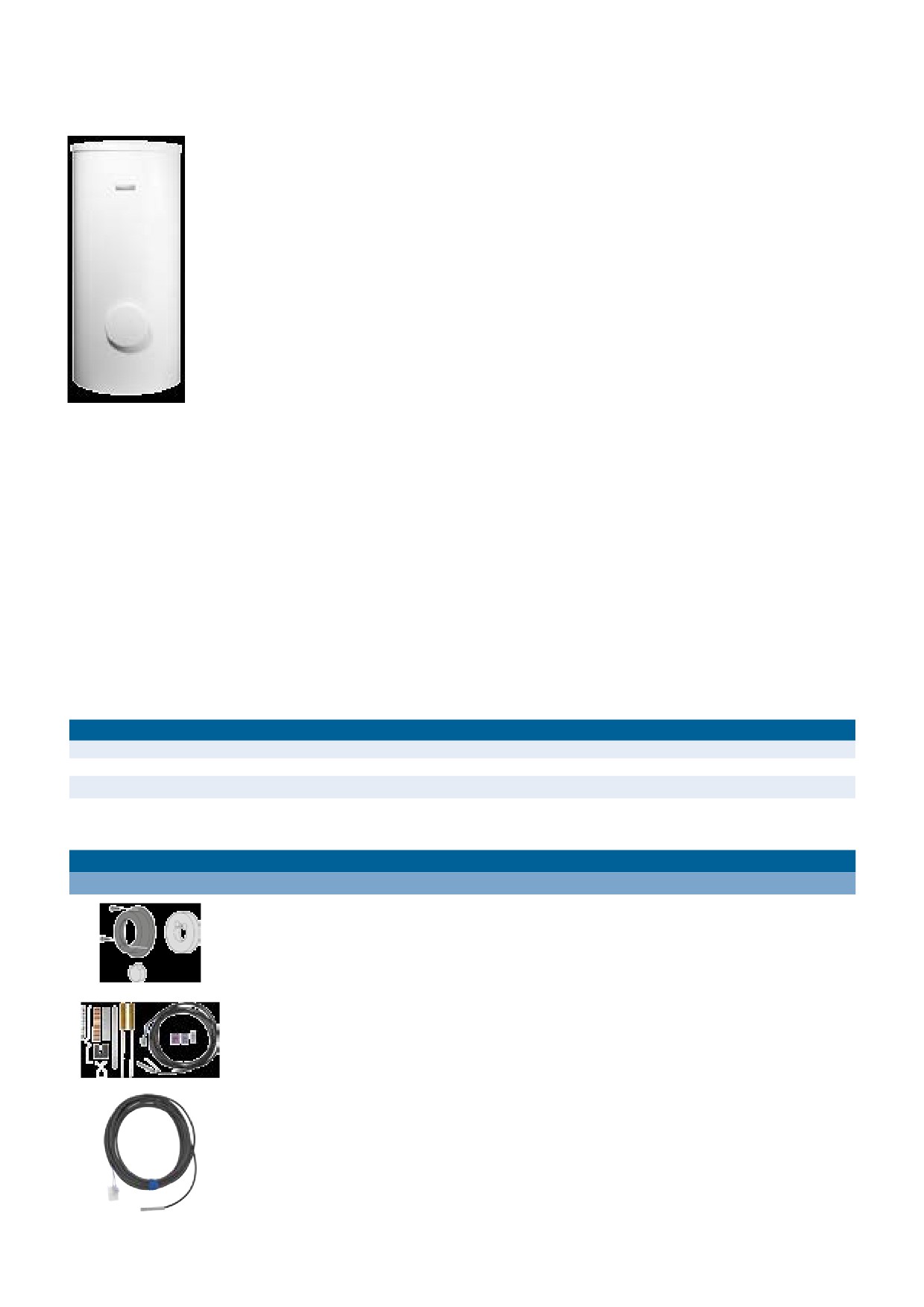

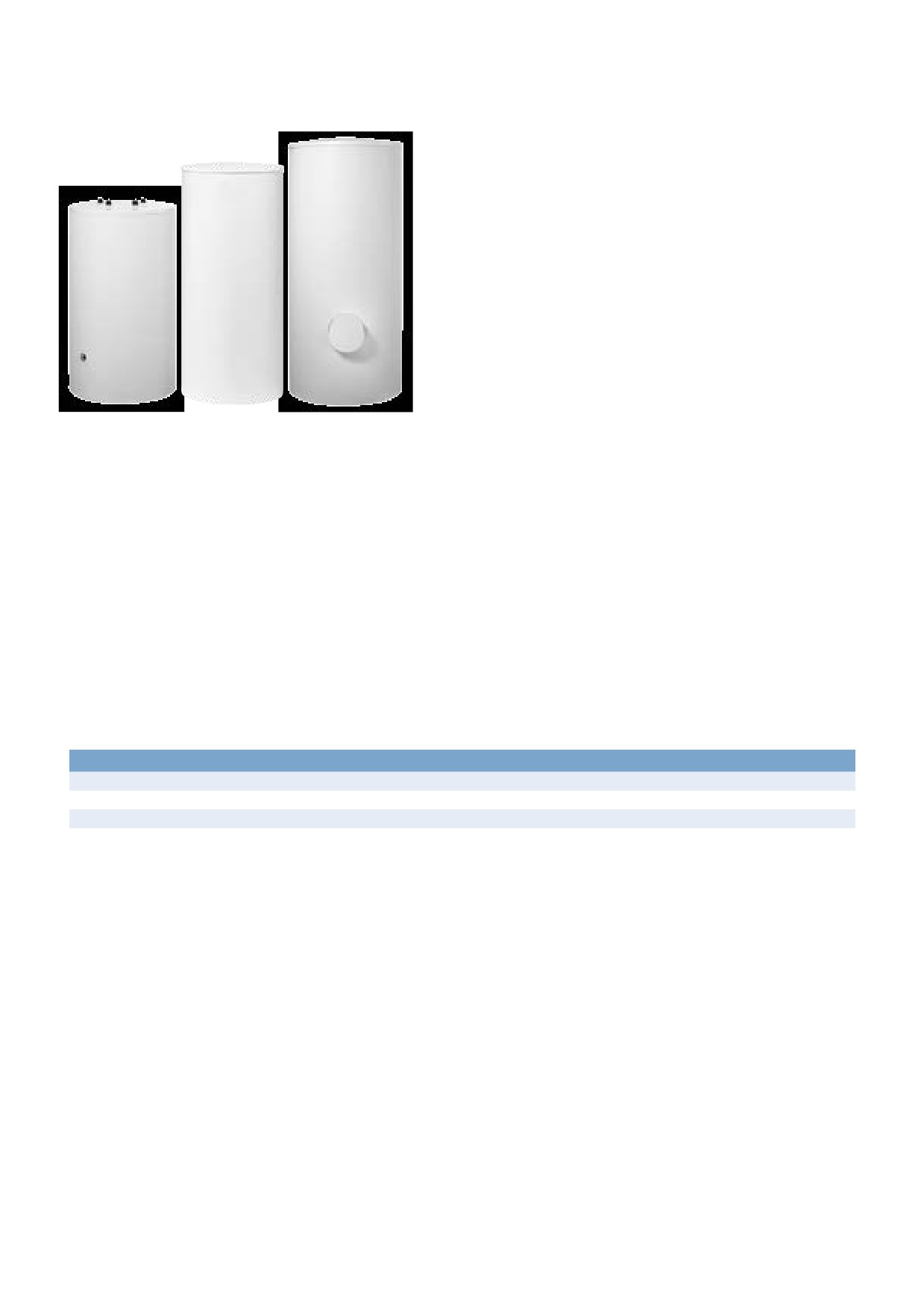

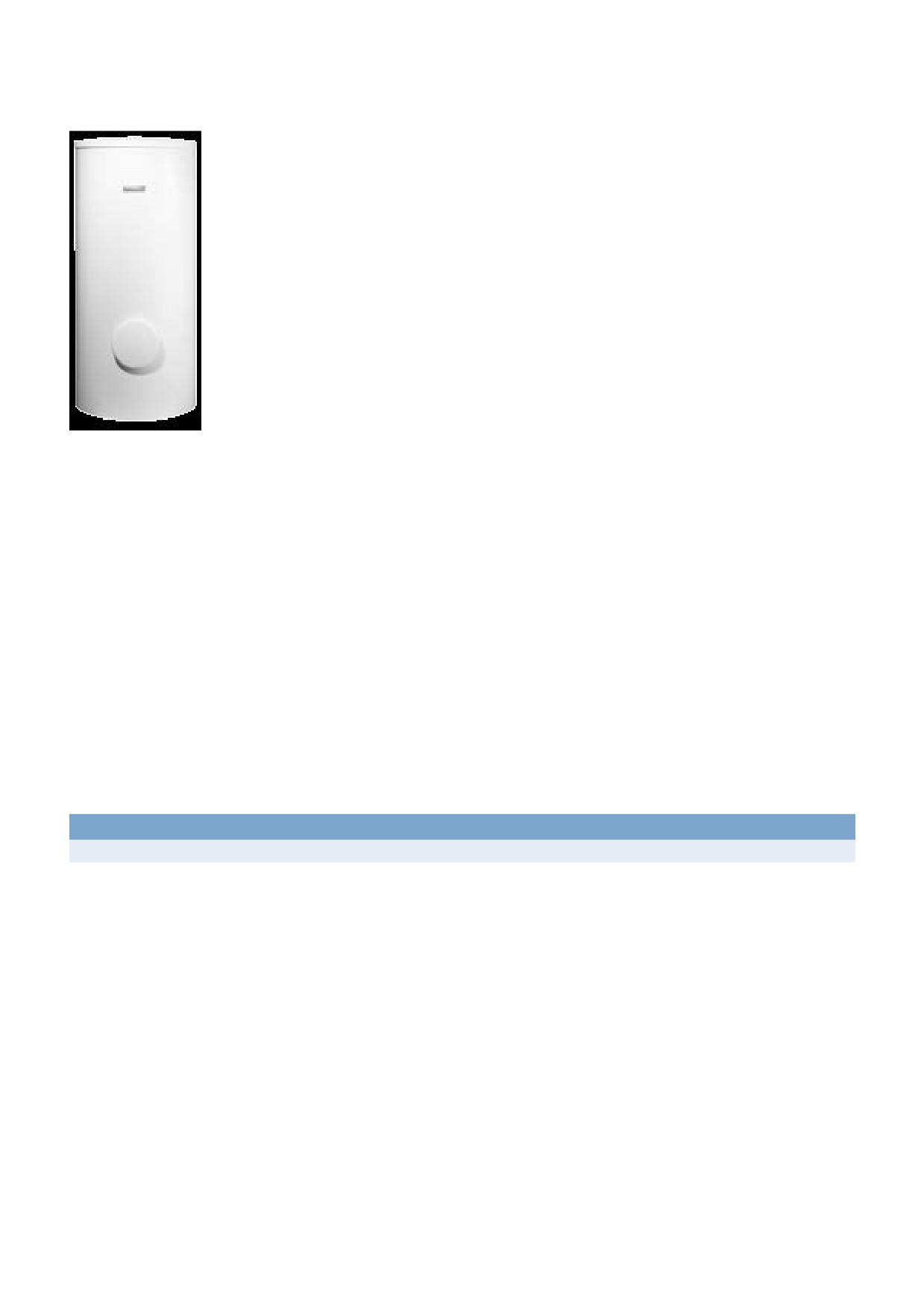

Серия WST

Бойлер косвенного нагрева

Описание:

• Бойлеры косвенного нагрева цилиндрической формы

• Увеличенная мощность

• Изготовлены из стали, покрытой стеклокерамикой

• Подключение греющего контура и контура ГВС сзади

• Модель с возможностью установки электрического тэна WST 200-5EC

WST 120-5C /

WST 200-5EC

WST 160-5C

Назначение

• Предназначены для работы с отопительными котлами Bosch для приготовления горячей воды в бытовых целях для квартир,

частных домов и коттеджей.

Техническое оснащение

• Греющий элемент - змеевик из стали, покрытой стеклокерамикой

• Защита от коррозии с помощью магниевого анода

• Теплоизоляция из твердого пенопласта толщиной 50 мм

• Обшивка из окрашенного стального листа

• Подключение линии рециркуляции

• Люк для очистки шлама

• Возможность установки электронагревательного элемента (тэна)*

* Установка тэна предусмотрена на моделях WST 200-5EC, WST300-5C, WST 400-5C, WST 300-5 SC, WST 400-5 SC.

При установке электронагревательного тэна в модели WST 300-5C, WST 400-5C, WST 300-5 SC, WST 400-5 SC необходимо дополнительно

заказывать «Крышку смотрового люка». Для WST 200-5EC данный аксессуар не требуется.

Модель бойлера

Артикул

WST 120-5C

8718543055

WST 160-5C

8718543064

WST 200-5EC

8718543083

В начало главы

К полному содержанию

12 | Бойлеры косвенного нагрева | Серия WST

WST 120-5C WST 160-5C WST 200-5EC

Полезный объем

120

160

200

Подключение горячей воды

Подключение холодной воды

Подключение циркуляции

Максимальная температура горячей воды

°C

Максимальное рабочее давление в контуре ГВС

бар

Объем греющего контура

4,8

Площадь греющего контура

м²

0,7

0,9

Коэффициент мощности

1,4

2,6

4,2

Эксплуатационная производительность

кВт

31,5

t подачи = 80 °C, t горячей воды на выходе = 45 °C,

л/мин

10,2

12,9

t холодной воды = 10 °C

Вес незаполненного бака

кг

Размеры (высота/диаметр)

мм

1020/550

1300/550

1530/550

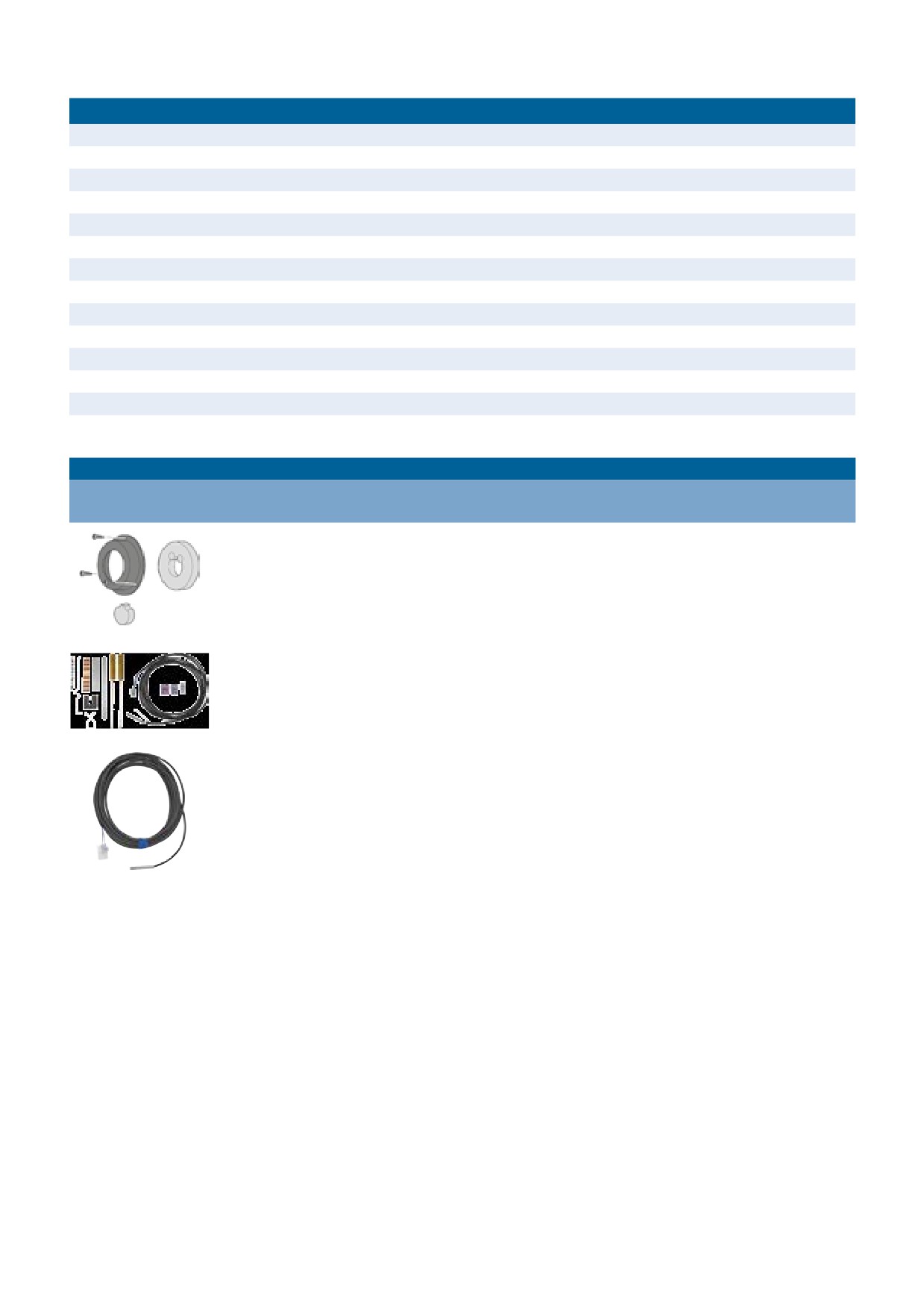

Принадлежности к бойлерам WST

Тип

Наименование

Артикул

модели

Комплект датчика температуры NTC RD 6.0 (датчик 6 мм,

7735502289

соединительный штекер 6 м, монтажный комплект)

Датчик температуры NTC RD6

7735502290

(датчик 6 мм, соединительный штекер 3 м)

В начало главы

К полному содержанию

13 | Бойлеры косвенного нагрева | Серия WST

Серия WST

Бойлер косвенного нагрева

Описание:

• Бойлеры косвенного нагрева цилиндрической формы

• Увеличенная мощность

• Изготовлены из стали, покрытой слоем стеклокерамики

• Подключение греющего контура и контура ГВС сзади

• Возможность установки электронагревательного элемента (тэна)

Назначение

• Приготовление горячей воды в бытовых целях при большом расходе горячей воды для коттеджей, частных и

многоквартирных домов c большим количеством точек водоразбора. Предназначены для работы с отопительным котлом.

Техническое оснащение

• Греющий элемент - змеевик из стали, покрытой стеклокерамики

• Защита от коррозии с помощью магниевого анода

• Теплоизоляция из твердого пенопласта 50 мм

• Обшивка из окрашенного стального листа

• Подключение линии рециркуляции

• Люк для очистки от шлама

• Возможность установки электронагревательного элемента (тэна)*

* Установка тэна предусмотрена на моделях WST 200-5EC, WST300-5C, WST 400-5C, WST 300-5 SC, WST 400-5 SC.

При установке электронагревательного тэна в модели WST 300-5C, WST 400-5C, WST 300-5 SC, WST 400-5 SC необходимо дополнительно

заказывать «Крышку смотрового люка». Для WST 200-5EC данный аксессуар не требуется.

Модель бойлера

Артикул

WST 300-5 C

8718542832

В начало главы

К полному содержанию

14 | Бойлеры косвенного нагрева | Серия WST

WST 300-5C

Полезный объем

300

Подключение горячей воды

Подключение холодной воды

Подключение циркуляции

Максимальная температура горячей воды

°C

Максимальное рабочее давление в контуре ГВС

бар

Объем греющего контура

8,8

Площадь греющего контура

м²

1,3

Коэффициент мощности

7,8

Эксплуатационная производительность

кВт

36,5

t подачи = 80 °C, t горячей воды на выходе = 45 °C,

л/мин

14,9

Вес, нетто

кг

105

Размеры (высота/диаметр)

мм

1655/670

Принадлежности к бойлерам WST

Тип

Наименование

Артикул

модели

Крышка смотрового люка

для WST 300-400

8718542451

(для установки электронагревательного элемента)

серия 5

Комплект датчика температуры NTC RD 6.0 (датчик 6 мм,

7735502289

соединительный штекер 6 м, монтажный комплект)

Датчик температуры NTC RD6 (датчик 6 мм,

7735502290

соединительный штекер 3 м)

В начало главы

К полному содержанию

15 | Бойлеры косвенного нагрева | Серия W 500-1000

Серия W 500-1000

Бойлер косвенного нагрева

Описание:

• Бойлеры косвенного нагрева цилиндрической формы

• Увеличенная мощность

• Изготовлены из стали, покрытой стеклокерамикой

• Подключение греющего контура и контура ГВС сзади

• Возможность установки электронагревательного элемента (тэна)

Типы теплоизоляции:

• Для 500 л

B - жесткий пенополиуретан 60 мм + флис 40 мм

С - жесткий пенополиуретан 60 мм + обшивка 5 мм

• Для 750, 1000 л

C - жесткий пенополиуретан 70 мм + обшивка 5 мм

Назначение

• Приготовление горячей воды в бытовых целях при большом расходе горячей воды для коттеджей, частных

и многоквартирных домов c большим количеством точек водоразбора. Предназначены для работы с отопительным котлом.

Техническое оснащение

• Греющий элемент - змеевик из стали, покрытой стеклокерамикой

• Защита от коррозии с помощью магниевого анода

• Теплоизоляция различных типов для разных запросов по энергоэффективности

• Изолированный магниевый анод

• Подключение линии рециркуляции

• Люк для очистки от шлама

• Возможность установки электронагревательного элемента (тэна)*

* При установке электронагревательного тэна в модели W500-5С, W500-5 P 1 B, W750-5 C, W1000-5 С необходимо дополнительно заказывать

«Крышку смотрового люка»

Модель бойлера

Цвет

Артикул

W 500-5 С (жесткий пенополиуретан 60 мм + обшивка 5 мм)

Белый

7736502362

W 500-5 P 1 B (жесткий пенополиуретан 60 мм + флис 40 мм)

Серебристый

7735501572

W 750-5 C (жесткий пенополиуретан 70 мм + обшивка 5 мм)

Белый

7735500278

W 1000-5 C (жесткий пенополиуретан 70 мм + обшивка 5 мм)

Белый

7735500281

Принадлежности к бойлерам W

Наименование

Тип модели

Артикул

Крышка смотрового люка

для W500-1000

8732902341

(для установки электронагревательного элемента)

серия 5

Комплект датчика температуры NTC RD 6.0 (датчик

6 мм, соединительный штекер 6 м, монтажный

7735502289

комплект)

Датчик температуры NTC RD6 (датчик 6 мм,

7735502290

соединительный штекер 3 м)

В начало главы

К полному содержанию

16 | Бойлеры косвенного нагрева | Серия W 500-1000

W500.5-С

W500.5-B

Объём бака

500

Теплоизоляция (тип, толщина)

мм

С - 60+5 мм

B - 60+40 мм

Диаметр (с теплоизоляцией)

мм

780

850

Высота

мм

1870

Высота помещения при установке

мм

2300

Подающая линия бака

мм

928

Обратная линия бака

мм

292

R 1 ¼

Вход холодной воды

мм

131

Вход циркуляции

1128

R 1 ¼

Выход горячей воды

мм

1731

Эксплуатационная производительность

кВт

66,4

t подачи = 80 °C, t горячей воды на выходе = 45 °C

л/мин

Объём воды в греющем контуре

Объём теплообменника

м²

2,2

Теплопотери в режиме готовности

кВтч/24ч

2,59

1,87

Вес нетто (без упаковки)

кг

174

179

Вес в заполненном виде

кг

679

674

Макс. избыточное рабочее давление

бар

16/10

(греющего контура/контура ГВС)

Макс. рабочая температура

°С

160/95

(греющего контура/контура ГВС)

W750.5-C

W1000.5-C

Объём бака

740

960

Теплоизоляция (тип, толщина)

мм

С - 70+5 мм

Диаметр (с теплоизоляцией)

мм

960

1070

Диаметр (без теплоизоляции)

мм

790

900

Высота (с теплоизоляцией)

мм

1920

Высота помещения при установке

мм

2450

2500

Подающая линия бака

мм

1004

1037

Обратная линия бака

мм

314

330

R 1 ½

Вход холодной воды

мм

144

152

Вход циркуляции

1114

1147

R 1 ¼

R 1 ½

Выход горячей воды

мм

1698

1731

Эксплуатационная производительность

кВт

103,6

111,8

t подачи = 80 °C, t горячей воды на выходе = 45 °C

л/мин

Объём воды в греющем контуре

23,8

29,6

Объём теплообменника

м²

3,7

Теплопотери в режиме готовности

кВтч/24ч

2,76

3,34

Вес нетто (без упаковки)

кг

241

292

Вес в заполненном виде

кг

981

1252

Макс. избыточное рабочее давление

бар

16/10

(греющего контура/контура ГВС)

Макс. рабочая температура

°С

160/95

(греющего контура/контура ГВС)

В начало главы

К полному содержанию

17 | Бойлеры косвенного нагрева | Серия WD

Серия WD

Бойлер горячей воды косвенного нагрева

Описание:

• Изготовлены из стали, покрытой стеклокерамикой

• Бойлер кубической формы для монтажа под настенным котлом

• Верхнее подключение греющего контура и контура горячего водоснабжения

Назначение

• Предназначен для работы с настенными одноконтурными котлами серии GAZ для приготовления горячей воды в бытовых

целях при большом и среднем расходе горячей воды для жилых домов

Техническое оснащение

• Греющий элемент - змеевик из стали, покрытый стеклокерамикой

• Магниевый анод для защиты от коррозии

• Теплоизоляция из прочного пенопласта

• ErP класс энергоэффективности - B

• Термометр

• Подключение линии рециркуляции

• Датчик температуры воды в бойлере (включён к комплект поставки)

Модель бойлера

Артикул

WD 120 B

8732925017

WD 160 B

8732925018

В начало главы

К полному содержанию

18 | Бойлеры косвенного нагрева | Серия WD

WD 120 B

WD 160 B

Полезный объем, л

115,0

149,0

Максимальная теплопроизводительность поверхности нагрева, кВт

25,1

Максимальная производительность в проточном режиме, л/час

590,0

Показатель производительности, NL

1,3

2,0

Производительность при температуре

237

подающей линии 85 °С, л/час

Минимальное время нагрева до 60 °С, мин

20,0

25,0

Максимальное давление греющей воды, бар

10,0

Патрубки подключения подающей и обратной линии, R"

Вес без упаковки, кг

50,0

60,0

Размеры, мм

929/500/585

929/600/585

В начало главы

К полному содержанию

Газовые настенные котлы

Являясь лидером в Европе в области отопительной и водонагревательной техники,

компания Bosch предлагает широкий ассортимент настенных котлов различной

мощности. Инновационные решения, применяемые в отопительной технике Bosch,

создают уют и комфорт в доме, дарят радость от пользования горячей водой,

обеспечивают максимальную экономию и являются самыми надежными в своем классе.

Настенные котлы Bosch отличаются простотой монтажа, легко вписываются

в интерьер кухни. Широкое распространение получили котлы с закрытой камерой

сгорания, которые можно устанавливать в доме независимо от наличия дымохода.

Проблема дымоудаления легко решается применением фирменного комплекта

дымоходов, через который удаляются дымовые газы и обеспечивается подача

воздуха для процессов горения в котле.

К полному содержанию

Газовые настенные котлы

Перейти к странице 

Серия GAZ 4000 W

С открытой камерой сгорания

ZSA 24-2 K

ZWA 24-2 K

Регуляторы для котлов

Гидравлические схемы с применением котла GAZ 4000 W

Серия GAZ 6000 W

С закрытой камерой сгорания

WBN 6000-12 C

WBN 6000-18 С

WBN 6000-18 H

WBN 6000-24 C

WBN 6000-24 H

WBN 6000-28 C

WBN 6000-28 H

WBN 6000-35 C

WBN 6000-35 H

Регуляторы для котлов

Принадлежности для отвода дымовых газов

Гидравлические схемы для GAZ 6000 W

Схемы дымоудаления и воздухоподачи для котлов GAZ 6000 W

Серия GAZ 7000 W

С закрытой камерой сгорания

ZSC 24-3 MFA

ZSC 35-3 MFA

ZWC 24-3 MFA

ZWC 28-3 MFA

ZWC 35-3 MFA

Регуляторы для котлов

Принадлежности для отвода дымовых газов

Гидравлические схемы с применением котла GAZ 7000 W

Каскадная схема с 2-4 настенными газовыми котлами

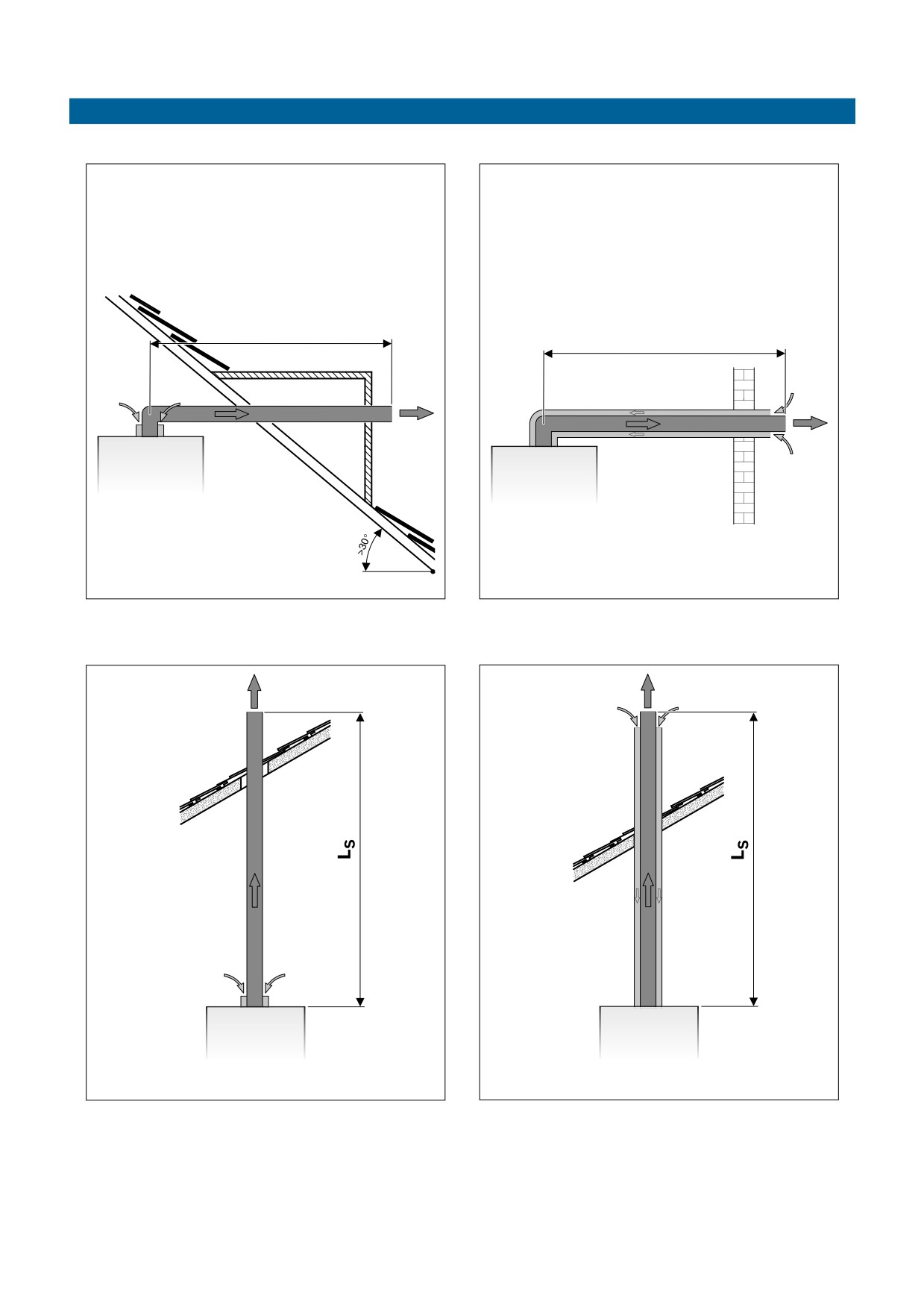

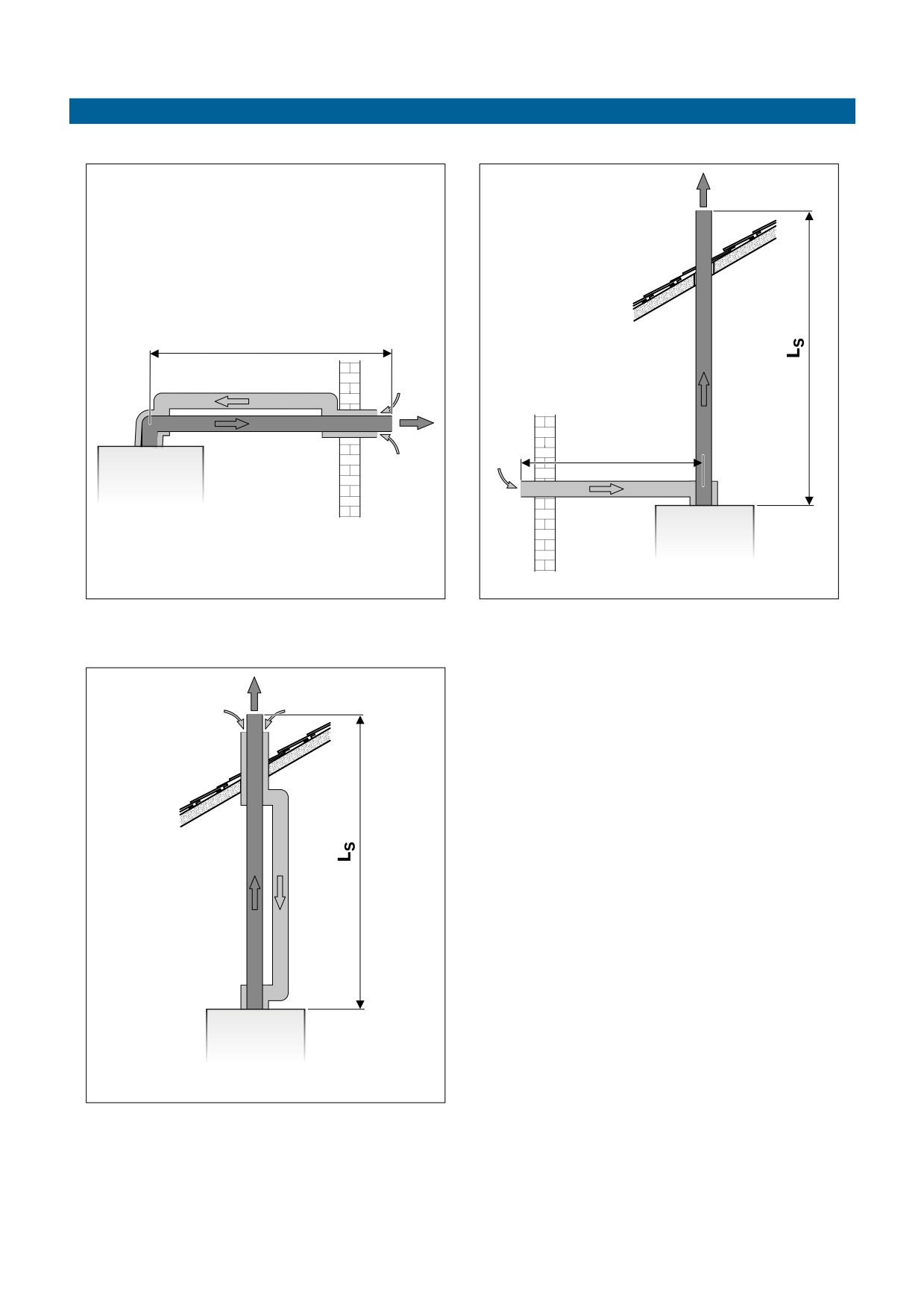

Схемы дымоудаления и воздухоподачи для котлов серии GAZ

К полному содержанию

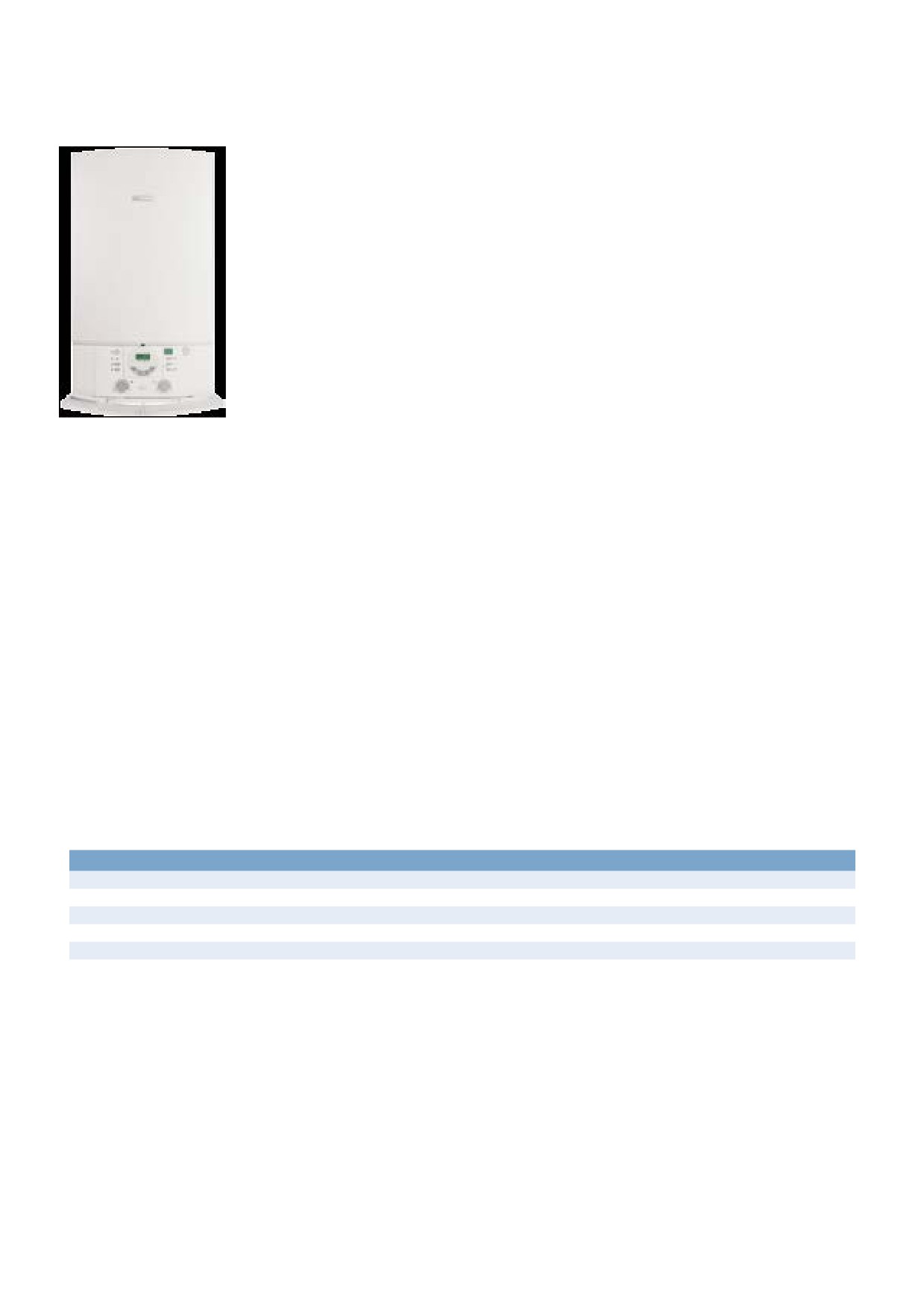

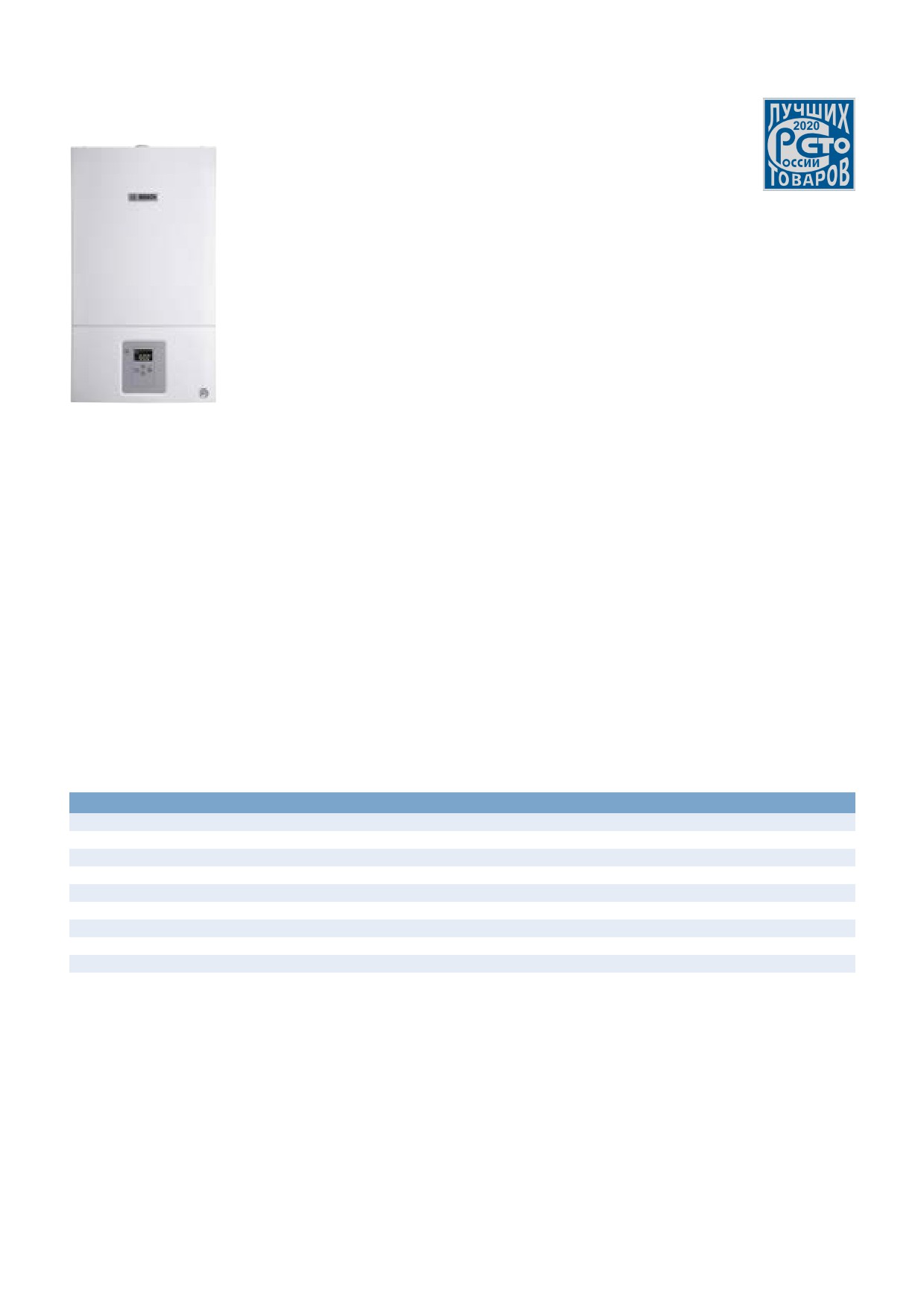

21 | Газовые настенные котлы | GAZ 4000 W

GAZ 4000 W

С открытой камерой сгорания

Описание:

• Модель ZSA - одноконтурный котел для отопления с возможностью подготовки горячей воды

в бойлере косвенного нагрева

• Модель ZWA - двухконтурный котел для отопления и подготовки горячей воды

• Автоматическая регулировка мощности в режиме отопления и подготовки горячей воды

• Подключение к дымоходу

• Индикация неисправностей

• Электронный розжиг

• Перенастройка на сжиженный газ

• Возможность подключения комнатных регуляторов TR 12 для обеспечения комфорта в доме

• Битермический теплообменник уникальной формы, используемый в модели ZWA,

препятствует активному образованию накипи

Назначение

• Котел предназначен для отопления и горячего водоснабжения квартир или частных домов площадью до 220 м²

Техническое оснащение

• Встроенный контроль тяги и защита от перегрева

• Защита от замерзания

• Ионизационный контроль пламени

• Предохранительный клапан от избыточного давления

• Встроенный трехскоростной циркуляционный насос

• Кран подпитки системы отопления

• Расширительный бак с воздухоотводом

• Манометр давления в отопительном контуре

• Защита от заклинивания насоса

• Автодиагностика

• Встроенный трёхходовой клапан для подключения бойлера косвенного нагрева (в модели ZSA)

Модель котла

Артикул

ZSA 24 - 2 K

7736901490

ZWA 24 - 2 K

7736901489

В начало главы

К полному содержанию

22 | Газовые настенные котлы | GAZ 4000 W

ZSA 24 - 2 K

ZWA 24 - 2 K

Номинальная тепловая мощность, кВт

по горячей воде

7,8-22,0

по отоплению

7,8-22,0

Номинальная тепловая нагрузка, кВт

по горячей воде

8,9-24,4

по отоплению

8,9-24,4

Газ

Номинальное давление природного газа, мбар

Допустимое давление сжиженного газа (бутан/пропан), мбар

28,0/37,0

Расход природного газа при максимальной мощности, м³/час

2,52

Расход сжиженного газа при максимальной мощности, кг/час

1,88

Подключение газа, R˝

Отопление

Максимальная температура (регулируется), °С

Максимальное допустимое давление, бар

3,0

Объем расширительного бака, л

8,0

Патрубки подключения, R˝

Приготовление горячей воды

Температура, °С

40,0-60,0

Проток горячей воды при ΔТ 50°С, л/мин

2,5-6,8

Проток горячей воды при ΔТ 30°С, л/мин

2,5-11,4

Проток горячей воды при ΔТ 20°С, л/мин

2,5-17,1

Минимальное давление воды, бар

0,25

Максимальное давление воды, бар

10,0

Подключение водопровода или бойлера, R˝

Дымовые газы

Температура при макс./мин. мощности, °С

122/76

Диаметр дымовой трубы, мм

130

Электрическое подключение

Напряжение, В

230

Потребляемая мощность, Вт

130

Частота, Гц

Размеры

ВхШхГ, мм

750х400х355

Вес (без упаковки), кг

32,0

33,0

Артикул комплекта перенастройки

Модель котла

на сжиженный газ 23 ➟ 31

ZSA 24 - 2 К, ZWA 24 - 2 К

87160126100

Наименование

Артикул

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD 6.0 6000 12K (комплект)

7735502289

датчик 6мм, соединительный штекер 6м, клемма, монтажный комплект

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD6.0

7735502290

датчик 6мм, соединительный штекер 3м, клемма

В начало главы

К полному содержанию

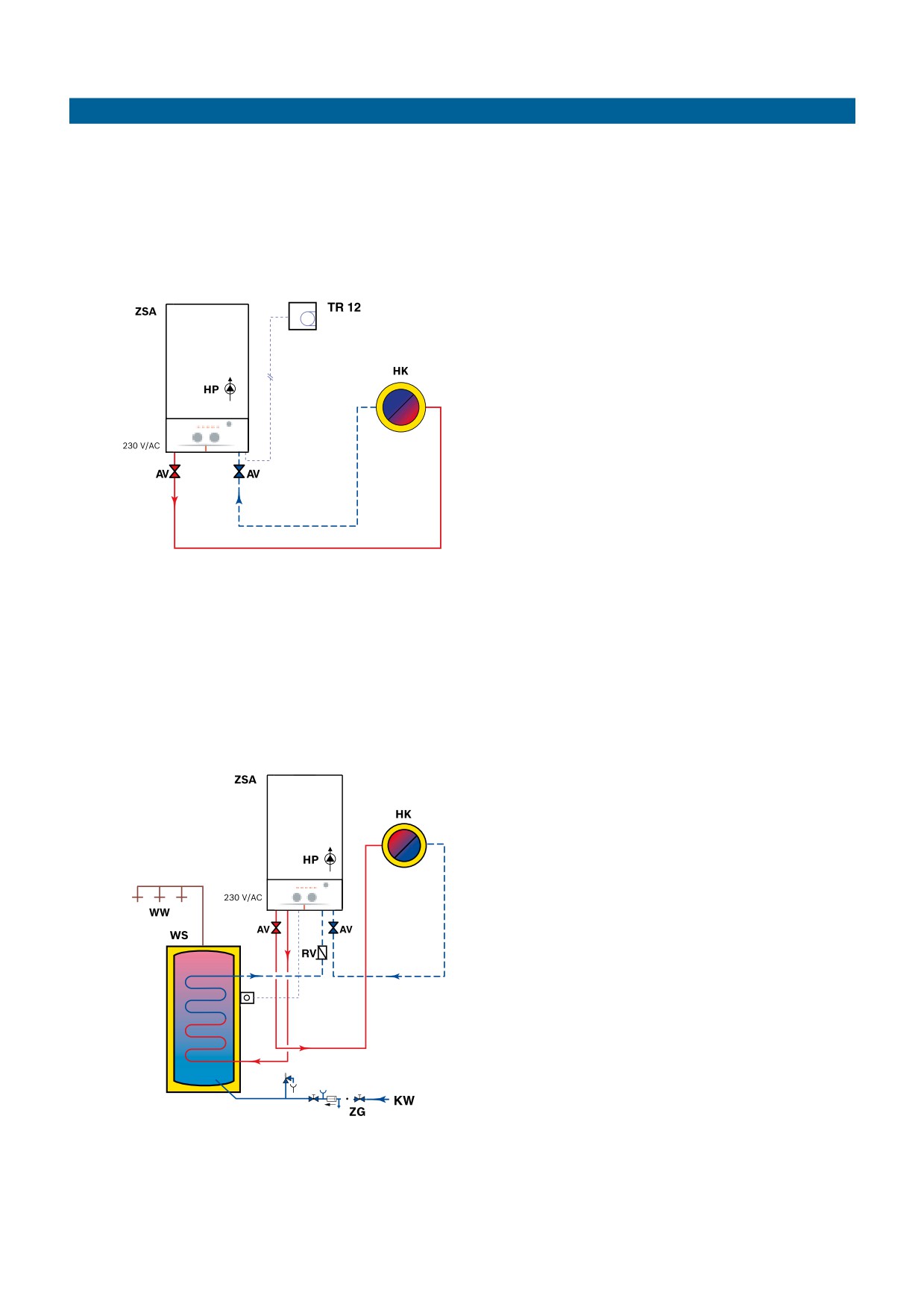

24 | Гидравлические схемы

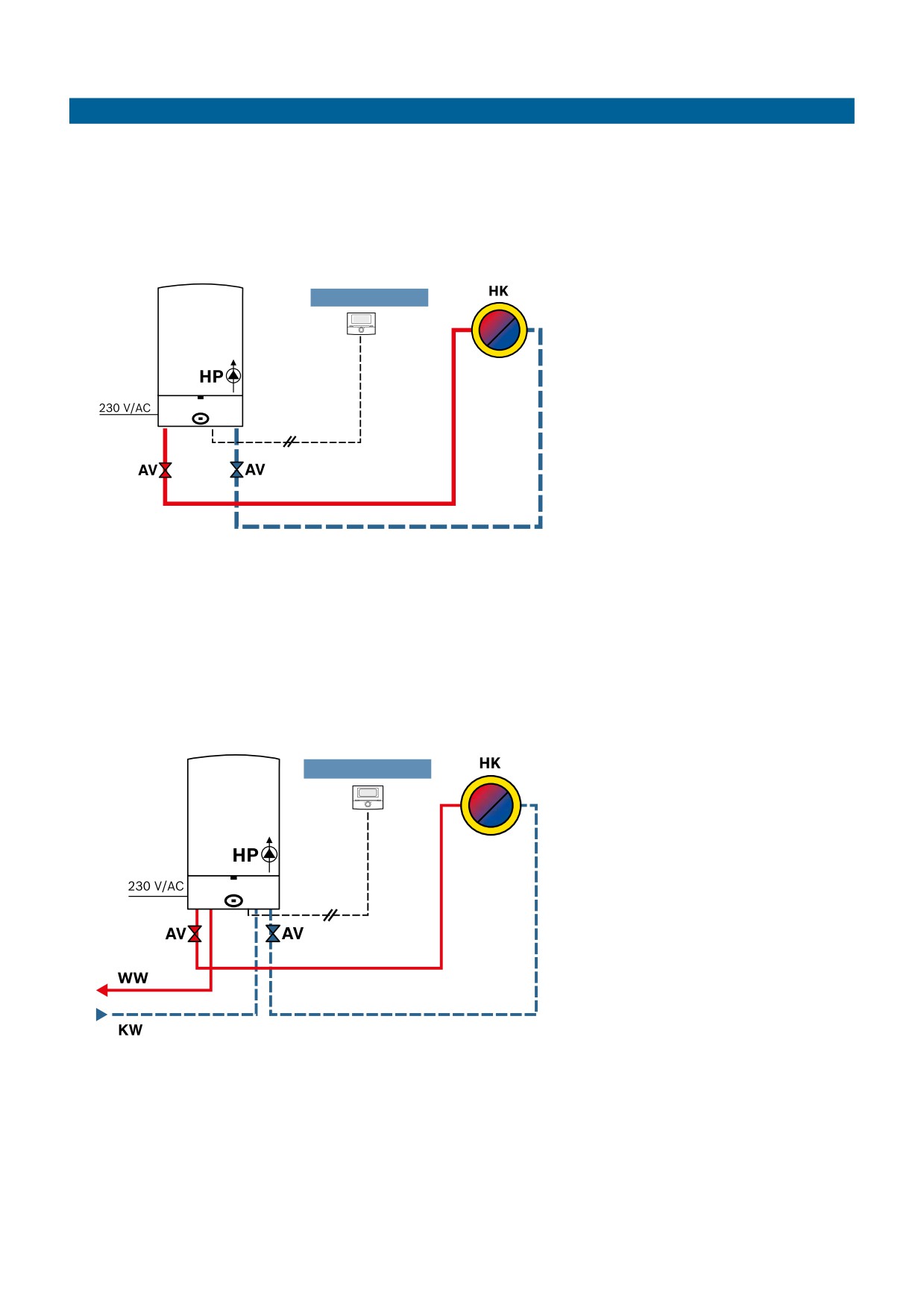

Гидравлические схемы с применением котла GAZ 4000 W

Система отопления без подготовки горячей воды (одноконтурный котел).

Гидравлическая схема 1: 1 отопительный контур.

Управление работой котла осуществляется

с помощью комнатного регулятора TR 12

HP - насос контура отопления

TR 12 - регулятор температуры помещения

двухпозиционный, 5-30 °С

НК - потребитель тепла (например, радиатор)

AV - запорная трубопроводная арматура

ZSA - котел GAZ 4000

Система отопления и подготовки горячей воды в накопительном бойлере.

Гидравлическая схема 2: 1 отопительный контур + 1 контур ГВС.

HP - насос контура отопления

НК - потребитель тепла (например, радиатор)

AV - запорная трубопроводная арматура

RV - обратный клапан

RD - датчик температуры в бойлере

WS - бойлер

KW - подача холодной воды

WW - подача горячей воды для пользователя

ZG - группа безопасности

ZSA - котел GAZ 4000 (одноконтурный)

В начало главы

К полному содержанию

25 | Гидравлические схемы

Гидравлические схемы с применением котла GAZ 4000 W

Система отопления с подготовкой горячей воды (двухконтурный котел).

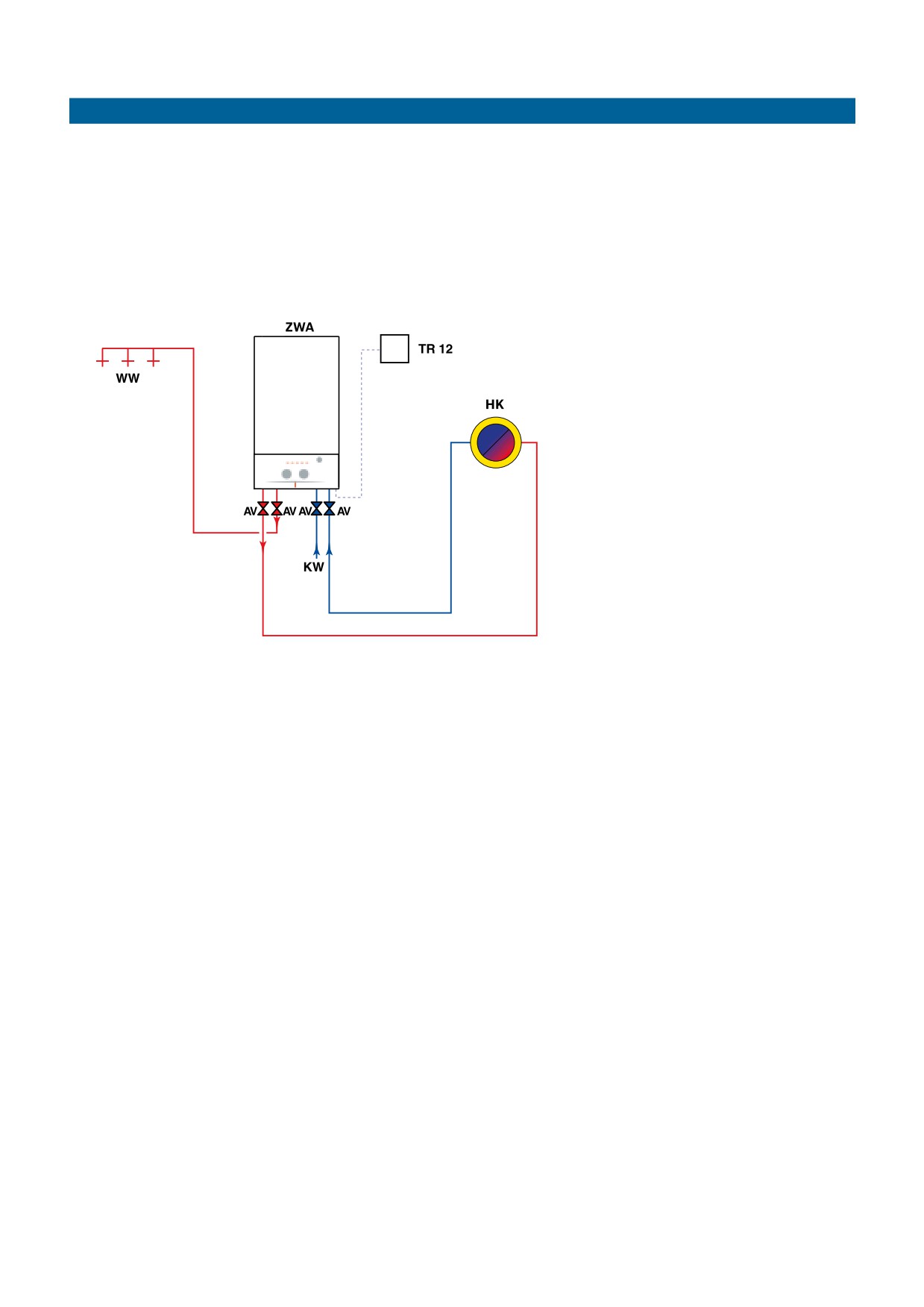

Гидравлическая схема 3: 1 отопительный контур

(например, радиатор) + 1 контур ГВС.

TR 12 - регулятор температуры помещения

WW - подача горячей воды для пользователя

KW - подача холодной воды в котел

AV - запорная трубопроводная арматура

ZWA - котел GAZ 4000

НК - потребитель тепла (например, радиатор)

В начало главы

К полному содержанию

26 I Газовые настенные котлы | GAZ 6000 W

GAZ 6000 W

С закрытой камерой сгорания,

для отопления и горячего водоснабжения

Описание:

• Модель "H" - одноконтурный котел с возможностью приготовления ГВС в бойлере косвенного

нагрева

• Модель "С" - двухконтурный котел с приготовлением ГВС в пластинчатом теплообменнике

• Многофункциональный LCD дисплей, отражающий настройки, текущее состояние котла и коды

ошибок

• Улучшенная система управления температурой - настройка требуемого значения в два действия

• Высокопроизводительная система приготовления горячей воды с высоким уровнем комфорта

• Бесшумная работа

• Создание программ отопления

• Возможность подключения внешней автоматики On/Off и по протоколу OpenTherm

• Модулируемый вентилятор

• Электронный розжиг

• Вывод дымовых газов через коаксиальный дымоход

Назначение

• Котёл предназначен для отопления и горячего водоснабжения квартир или частных домов площадью до 340 м²

Техническое оснащение

• Встроенный контроль разницы давлений подачи воздуха и вывода дымовых газов

• Защита от замерзания

• Ионизационный контроль пламени

• Предохранительный клапан от избыточного давления

• Предохранительный органичитель температуры

• Встроеннный трехскоростной циркуляционный насос

• Кран подпитки системы отопления

• Расширительный бак

• Манометр давления в отопительном контуре

• Автодиагностика

• Защита от заклинивания насоса

Модель котла

Артикул

WBN 6000-12 C

7736900358RU

WBN 6000-18 C

7736900197RU

WBN 6000-18 H

7736900199RU

WBN 6000-24 C

7736900198RU

WBN 6000-24 H

7736900200RU

WBN 6000-28 C

7736901466RU

WBN 6000-28 H

7736901467RU

WBN 6000-35 С

7736900668RU

WBN 6000-35 H

7736900669RU

В начало главы

К полному содержанию

27 | Газовые настенные котлы | GAZ 6000 W

WBN

6000-12 C

6000-18 C

6000-18 H

6000-24 C

6000-24 H

Номинальная тепловая мощность, кВт

по горячей воде

5,4-18

7,2-24

по отоплению

5,4-12

5,4-18

7,2-24

Номинальная тепловая нагрузка, кВт

по горячей воде

6-20

8-26,7

по отоплению

6-13,2

6-20

8-26,7

Газ

Допустимое давление природного газа, мбар

10,5-16

Допустимое давление сжиженного газа

25-35

(бутан/пропан), мбар

Расход природного газа при максимальной мощности

1,38

2,1

2,8

на отопление, м³/час

Расход сжиженного газа при максимальной мощности

1,5

на отопление, кг/час

Подключение газа, R"

Отопление

Температура (регулируется), °С

40-82

Максимальное допустимое давление, бар

Объем расширительного бака, л

Патрубки подключения, R"

Приготовление горячей воды

Температура, °С

35-60

Проток горячей воды при ΔТ 50 °С, л/мин

5,1

6,8

Проток горячей воды при ΔТ 30 °С, л/мин

8,6

11,4

Минимальное давление воды, бар

0,3

Максимальное давление воды, бар

Подключение водопровода или бойлера, R"

Дымовые газы

Температура при макс./мин. мощности, °С

145/73

142/63

Диаметр дымовой трубы, мм

60/100

Электрическое подключение:

Напряжение, В

230

Частота, Гц

Потребляемая мощность, Вт

< 130

< 150

Размеры

ВхШхГ, мм

700х400х299

Вес (без упаковки), кг

В начало главы

К полному содержанию

28 | Газовые настенные котлы | GAZ 6000 W

WBN

6000-28 C

6000-28 H

6000-35 C

6000-35 H

Номинальная тепловая мощность, кВт

по горячей воде

8,4-28

12,2-34,0

по отоплению

8,4-28

12,2-34,0

Номинальная тепловая нагрузка, кВт

по горячей воде

9,3-31

13,4-37,4

по отоплению

9,3-31

13,4-37,4

Газ

Допустимое давление природного газа, мбар

10,5-16

Допустимое давление сжиженного газа

25-35

(бутан/пропан), мбар

Расход природного газа при максимальной мощности

3,2

3,9

на отопление, м³/час

Расход сжиженного газа при максимальной мощности

2,4

2,7

на отопление, кг/час

Подключение газа, R"

Отопление

Температура (регулируется), °С

40-82

Максимальное допустимое давление, бар

Объем расширительного бака, л

Патрубки подключения, R"

Приготовление горячей воды

Температура, °С

35-60

Проток горячей воды при ΔТ 50 °С, л/мин

9,6

Проток горячей воды при ΔТ 30 °С, л/мин

13,3

Минимальное давление воды, бар

0,3

Максимальное давление воды, бар

Подключение водопровода или бойлера, R"

Дымовые газы

Температура при макс./мин. мощности, °С

135/67

135/78

Диаметр дымовой трубы, мм

60/100

Электрическое подключение:

Напряжение, В

230

Частота, Гц

Потребляемая мощность, Вт

< 150

< 160

Размеры

ВхШхГ, мм

700х400х299

700x485x315

Вес (без упаковки), кг

Тип комплекта перенастройки

Артикул

Перенастройка на сжиженный газ (B/P), для котлов WBN6000-12С, 18С, 18H

87376010800

Перенастройка на сжиженный газ (B/P), для котлов WBN6000-24С, 24Н

87376010810

Перенастройка на сжиженный газ (B/P), для котлов WBN6000-28С, 28Н

7736901487

Перенастройка на сжиженный газ (B/P), для котлов WBN6000-35С, 35Н

7736900815

Наименование

Артикул

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD 6.0 6000 12K (комплект)

7735502289

датчик 6мм, соединительный штекер 6м, клемма, монтажный комплект

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD6.0

7735502290

датчик 6мм, соединительный штекер 3м, клемма

В начало главы

К полному содержанию

30 | Газовые настенные котлы | Регуляторы для котлов | CR10

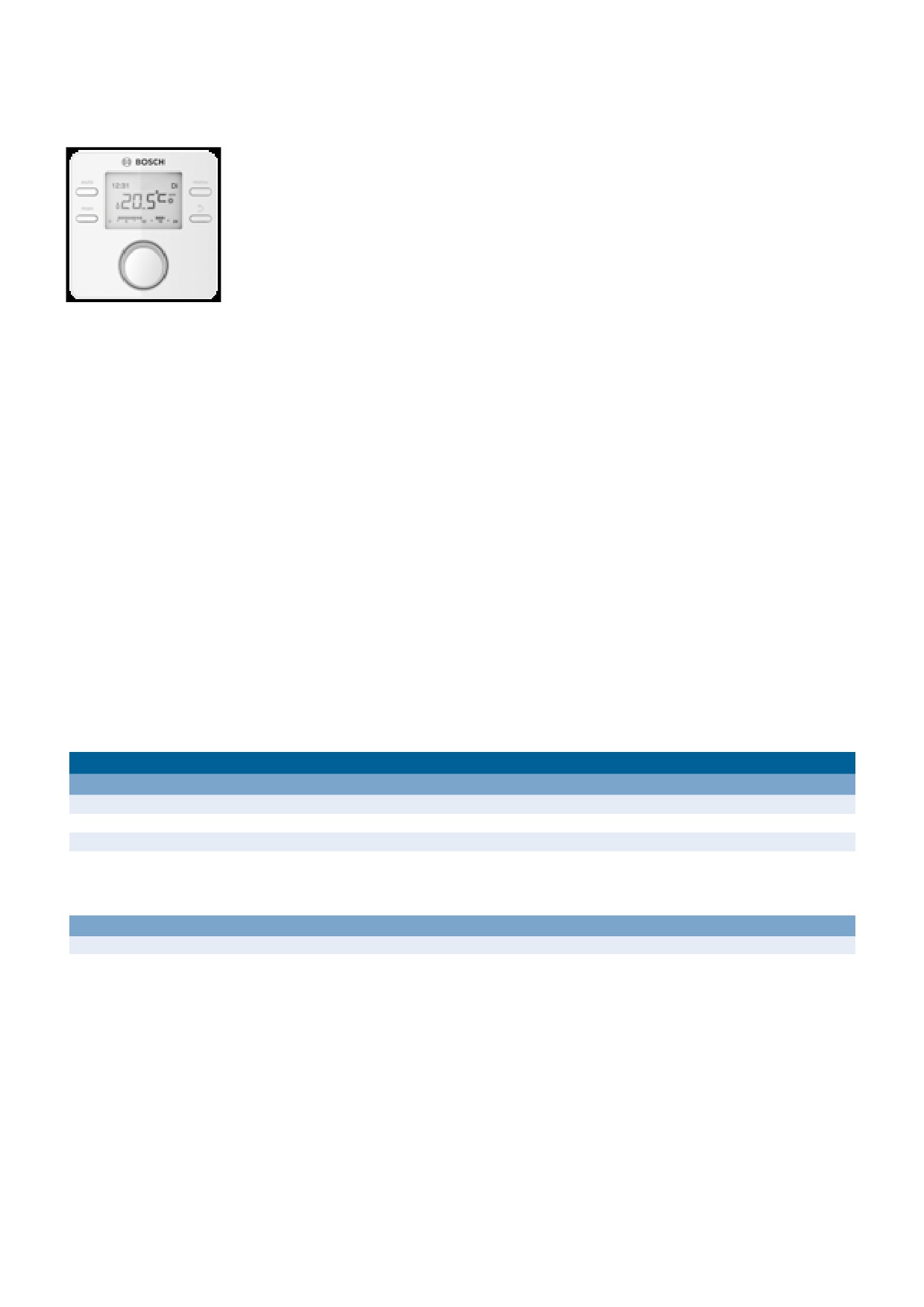

CR10

Комнатный регулятор температуры

Описание:

• Комнатный регулятор температуры

• Управление одним отопительным контуром

• Используется как пульт дистанционного управления для CW400

• Предназначен для регулирования температуры системы отопления

• Предназначен для зонного регулирования при наличии соответствующего модуля

• Подключение через шину EMS BUS или Open-therm (серия GAZ6000)

Функции

• Комнатный регулятор температуры для одного отопительного контура без смесителя

• Функция удалённого управления

• Автоматическое обнаружение протоколом EMS BUS

• Модуляция горелки

• Регулирование мощности котла или температуры теплоносителя

• Встроенный датчик комнатной температуры

• Зонное регулирование при наличии соответствующего модуля MZ100

• Дисплей для отображения комнатной температуры

• Индикация ошибок работы котла

Технические характеристики

Описание

Единицы измерения

Значение

Габариты (В х Ш х Г)

мм

82 x 82 x 23

10-24 В на шине EMS BUS

Напряжение

В пост. тока

и OpenTherm

Настенный монтаж

Модель

Артикул

CR10

7738111012

В начало главы

К полному содержанию

31 | Газовые настенные котлы I Регуляторы для котлов | CR50

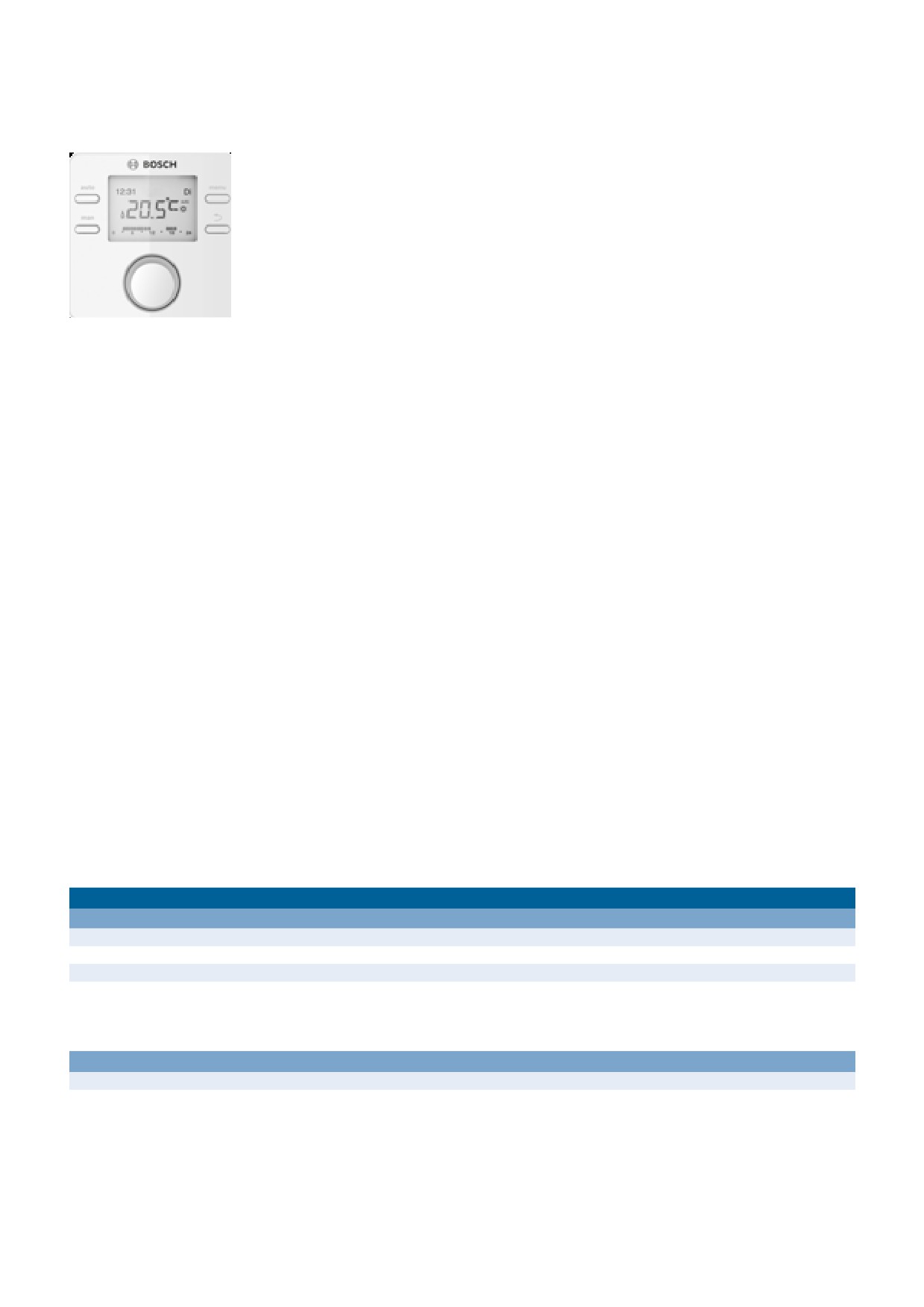

CR50

Комнатный регулятор температуры

Описание:

• Контроль комнатной температуры

• Большой дисплей с подсветкой

• Модуляция температуры для котлов Bosch

• Подключение через шину EMS BUS или Open-therm (серия GAZ6000)

Функции

• Комнатный регулятор температуры для 1-го прямого отопительного контура

• Автосинхронизация с участниками шины EMS BUS и OpenTherm

• Модуляция температуры подающей линии:

- Регулирование температуры теплоносителя для EMS BUS

- Регулирование температуры теплоносителя с оптимизацией времени работы насоса для OpenTherm

• Текстовое меню

• Датчик комнатной температуры

• Отображение комнатной температуры

•

2 настраиваемых температурных уровня и защита от замерзания

• Недельная программа с настройкой 6-ти контрольных точек

• Приготовление ГВС возможно в зависимости от временной программы для отопления

• Большинство настроек предустановлены

• Отображение энергопотребления

• Отображение интервалов технического обслуживания

• Отображение кодов ошибок и истории ошибок

• Дисплей с подсветкой

Технические характеристики

Описание

Единицы измерения

Значение

Габариты (В х Ш х Г)

мм

95 x 95 x 25

Напряжение

В пост. тока

8-16 на шине EMS BUS и OpenTherm

Настенный монтаж

Модель

Артикул

CR50

7738111022

В начало главы

К полному содержанию

32 | Газовые настенные котлы | Регуляторы для котлов | ZONT BT-2

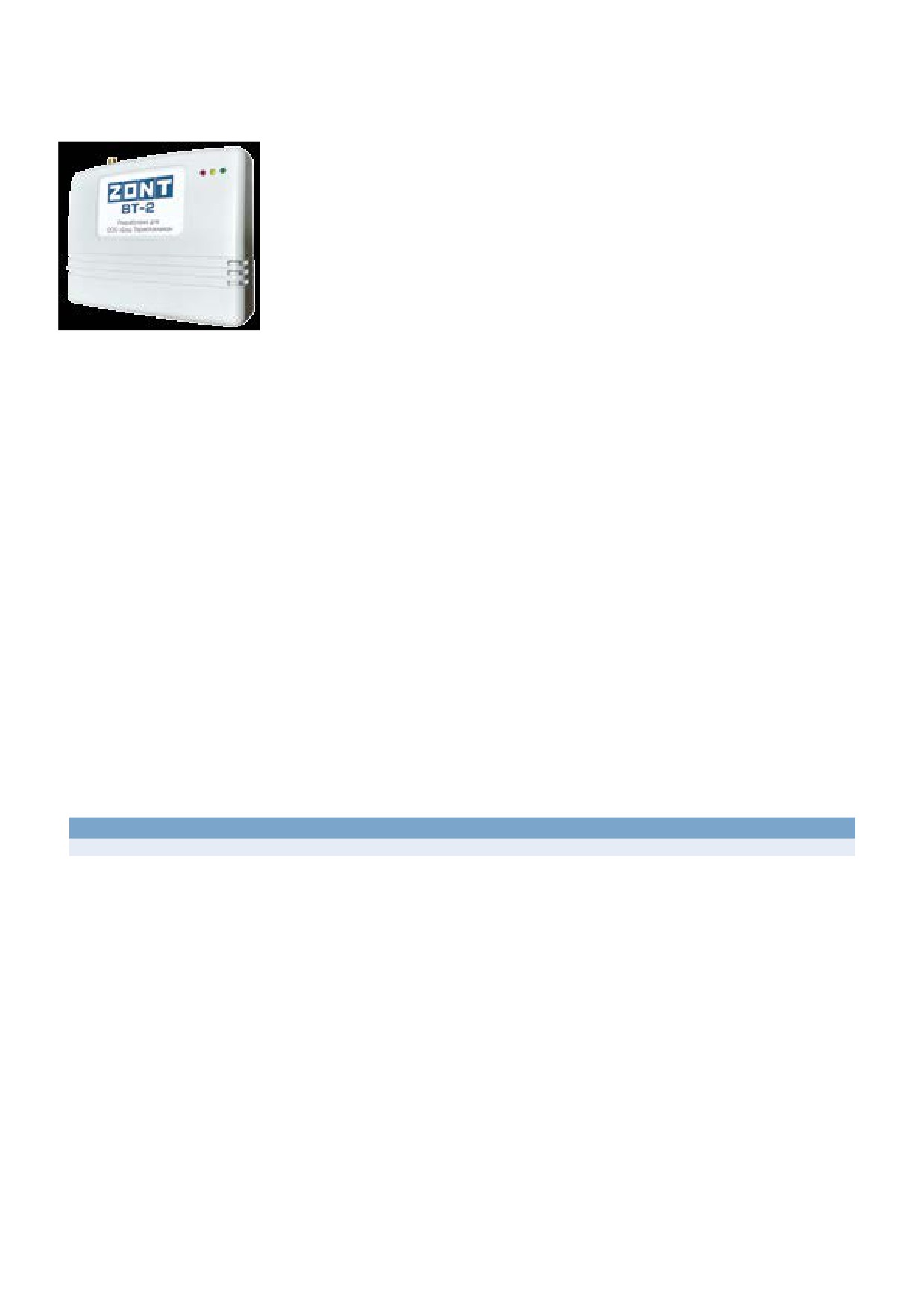

ZONT BT-2

Термостат для дистанционного управления котлами

Краткое описание функционала:

Термостат для удаленного управления котлом по каналу GSM связи

Основные доступные функции

• Контроль состояния и управление работой котла через веб-сервис и мобильное приложение ZONT

- отображение текущего состояния котла;

- отображение текущей температуры помещения;

- выбор предустановленных режимов для поддержания заданной температуры (воздуха или теплоносителя);

- мониторинг температур (воздуха, теплоносителя, ГВС);

- программирование работы котла по недельному расписанию;

- контроль состояния дополнительных датчиков (протечки, утечки газа, охранных).

• Оповещение владельца котла

- при отклонении текущей температуры от заданных пороговых значений;

- при аварии котла и неисправности котла;

- при неисправности подключенных датчиков температуры;

- при пропадании и при восстановлении основного напряжения питания;

- при срабатывании дополнительных охранных датчиков (функция «Охранная сигнализация»).

• Запись и хранение истории событий (за последние 3 месяца)

- время работы котла и мониторинг измеряемых температур;

- время появления аварий и ошибок в работе котла;

- время пропадания и восстановление основного напряжения питания;

- время входящих звонков и текст входящих СМС;

- дата и номер версии при обновлении ПО.

• Дистанционное обновление ПО

- обновление программного обеспечения термостата из личного кабинета веб-сервиса.

Модель

Артикул

Термостат для дистанционного управления котлами ZONT BT-2

ML00003983

В начало главы

К полному содержанию

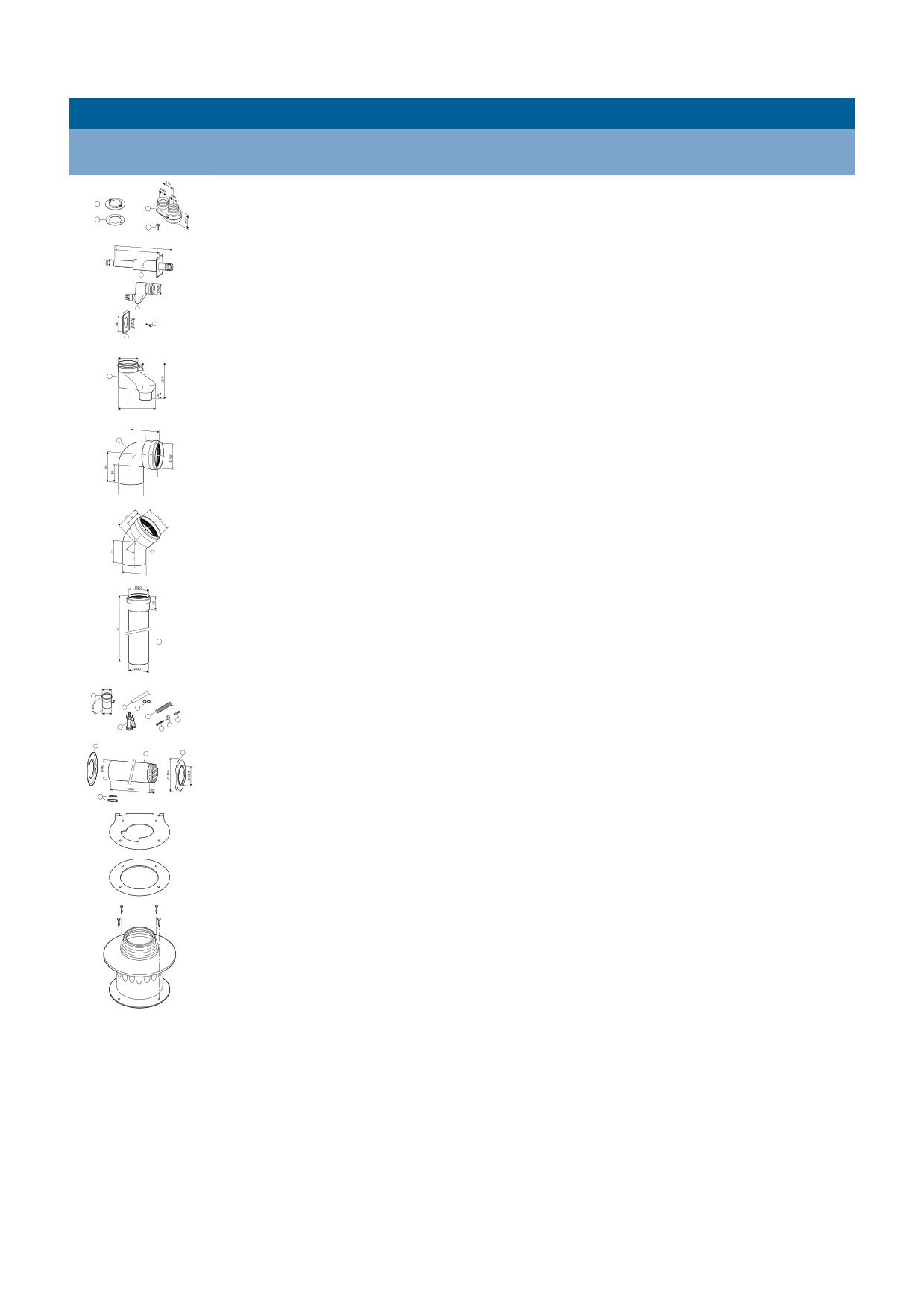

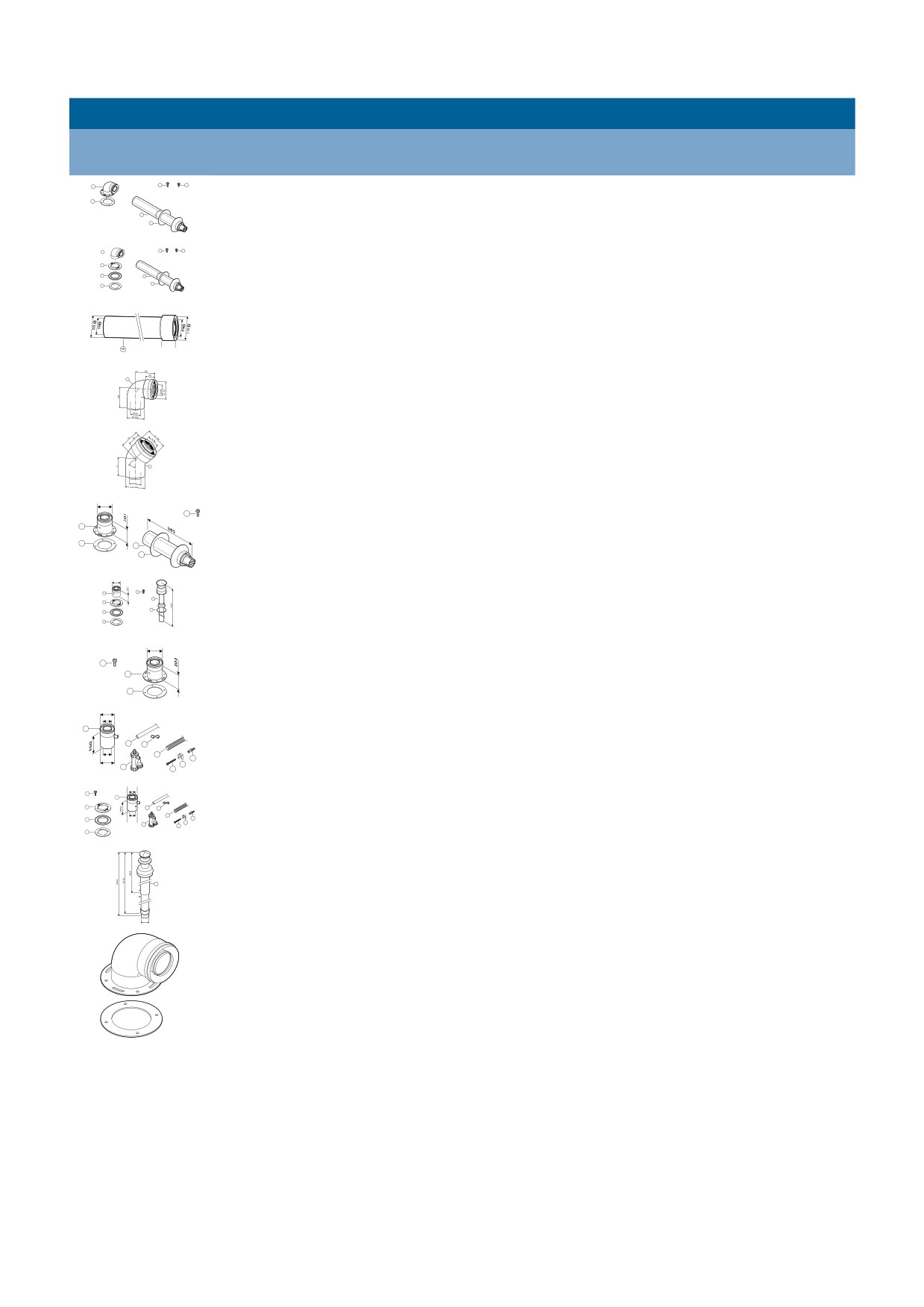

33 | Принадлежности для отвода дымовых газов для традиционных котлов

Коаксиальные (труба в трубе) дымоходы

Тип

Описание

Артикул

модели

Коаксиальная труба регулируемой длины

для горизонтального вывода с ветрозащитой, колено 90°, L=425÷775

AZ 388

7716050063

мм (телескопический), ∅60/100 мм

Коаксиальная труба для горизонтального вывода

AZ 389

7716050064

с ветрозащитой, колено 90°, L=810 мм, ∅60/100 мм

Удлинительный элемент DN60/100, L=350 мм

AZ 363

7736995059

Удлинительный элемент DN60/100, L=750 мм

AZ 364

7736995063

Удлинительный элемент DN60/100, L=1500 мм

AZ 365

7736995067

Угловое колено DN60/100 90°

AZ 366

7736995079

45°

Угловое колено DN60/100 45°, 2 шт.

AZ 367

7736995071

Ø101

Горизонтальный дымоход с подключением к котлу DN60/100

AZ 368

7736995083

Ø102

4 4x

Коаксиальная труба для вертикального вывода

AZ 396

7716050071

с ветрозащитой L=1465 мм, ∅60/100 мм

Ø101

Вертикальное подключение к котлу DN60/100

AZ 397

7736995075

Ø102

Ø62

Горизонтальный элемент для отвода конденсата DN60/100

AZ 401

7736995087

Ø60

Ø100

Ø102

Ø62

Вертикальный элемент для отвода конденсата DN60/100

AZ 402

7736995089

Ø100

Коаксиальная труба для вертикального вывода

Ø134

AZ 404

7716050080

Ø125

с ветрозащитой L=1350 мм, ∅80/110 мм

Ø110

Угловой адаптер (колено) 90 град. DN60/100 для присоединения

7716050188

к котлу

В начало главы

К полному содержанию

34 | Принадлежности для отвода дымовых газов для традиционных котлов

Системы с раздельными дымоходами

Тип

Описание

Артикул

модели

Присоединительный элемент к котлу с переходом на DN80/80

7736995095A

780

600

Горизонтальный комплект для отвода дымовых газов

AZ 379

7736995097

через наружнюю стену DN80/80 на DN80/125

180 2

8 x

Ø126

Вертикальный адаптер DN80/80 на DN80/125

AZ 175

7719001027

120

250

Угловое колено DN80 90°

AZ 381

7736995107

Ø 80

Угловое колено DN80 45°

AZ 382

7736995106

45°

Ø80

Удлинительный элемент DN80 L=500 мм

AZ 383

7736995100

Удлинительный элемент DN80 L=1000 мм

AZ 384

7736995101

Удлинительный элемент DN80 L=2000 мм

AZ 385

7736995102

Ø82

Ø80

Элемент для отвода конденсата DN80

AZ 386

7736995103

10 11

Дымоход отходящих газов DN80 с решеткой

AZ 413

7736995105

6 x

Дроссельная диафрагма для схемы дымоудаления B22

7736995123

(для котлов GAZ 6000 до 35 кВт)

Дроссельная диафрагма для схемы дымоудаления B22

7736900818

(для котлов GAZ 6000W 35 кВт)

Адаптер DN60/100 на DN80, с забором воздуха из помещения,

AZ 982

7716050000

схема дымоудаления B22

В начало главы

К полному содержанию

35 | Гидравлические схемы

Гидравлические схемы для GAZ 6000 W

Система отопления без подготовки горячей воды (одноконтурный котел).

Гидравлическая схема 1: 1 отопительный контур.

Комнатный регулятор

HP - насос контура отопления

НК - потребитель тепла

(например, радиатор)

AV - запорная трубопроводная

арматура

Система отопления с подготовкой горячей воды (двухконтурный котел).

Гидравлическая схема 2: 1 отопительный контур (например, радиатор) + 1 контур ГВС.

Комнатный регулятор

HP - насос контура отопления

НК - потребитель тепла

(например, радиатор)

AV - запорная трубопроводная арматура

KW - подача холодной воды

WW - подача горячей воды

для пользователя

В начало главы

К полному содержанию

36 | Гидравлические схемы

Гидравлические схемы для GAZ 6000 W

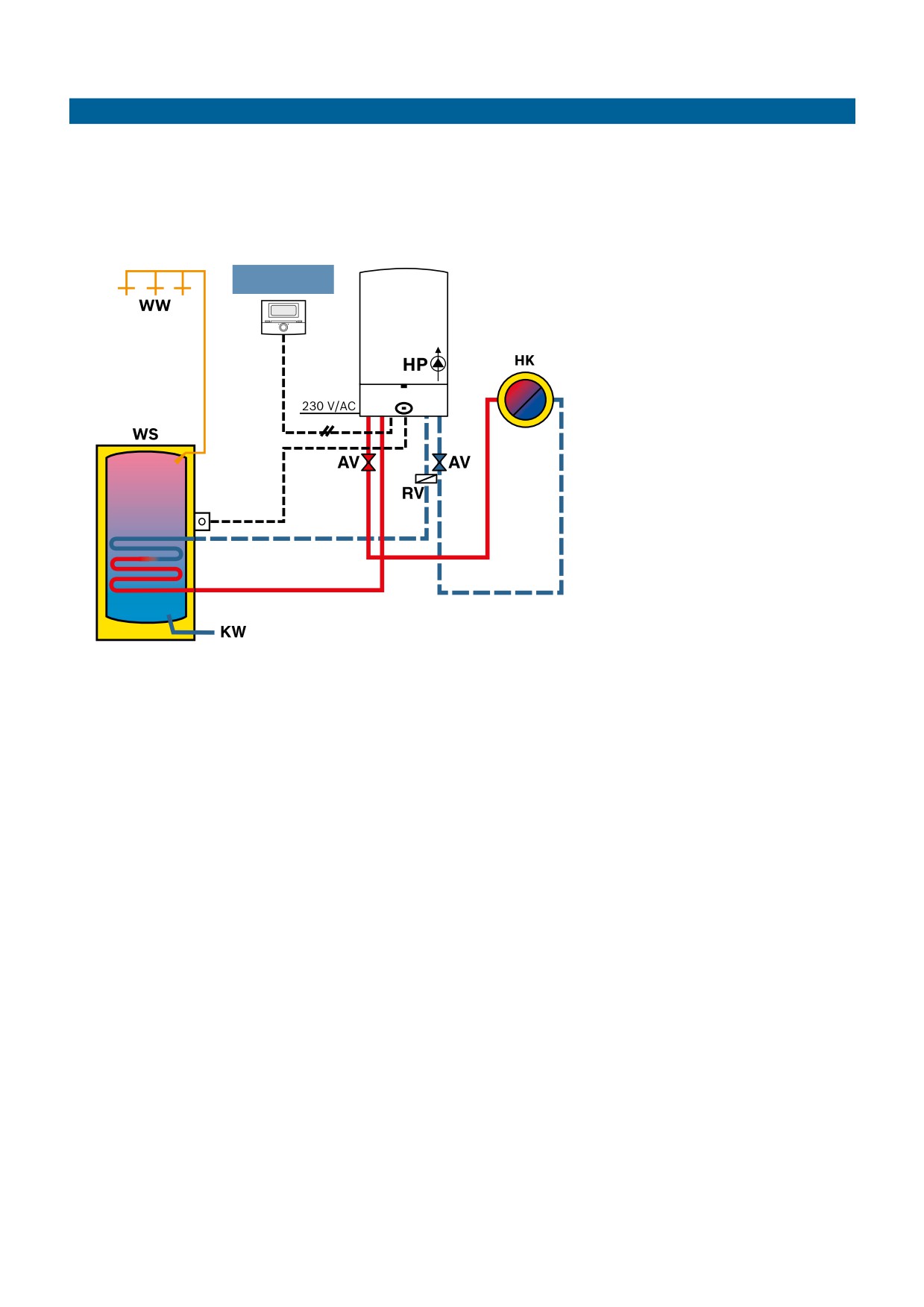

Система отопления и подготовка горячей воды в накопительном бойлере.

Гидравлическая схема 3: 1 отопительный контур + 1 контур ГВС.

Комнатный

регулятор

HP - насос контура отопления

WW - подача горячей воды

для пользователя

KW - подача холодной воды в бойлер

AV - запорная трубопроводная арматура

НК - потребитель тепла

(например, радиатор)

RV - обратный клапан

RD - датчик температуры в бойлере

WS - бойлер

В начало главы

К полному содержанию

37 | Схемы дымоходов

Схемы дымоудаления и воздухоподачи для котлов GAZ 6000 W

L_W

6 720 806 640-31.1O

6 720 806 640-29.1O

Горизонтальный отвод дымовых газов по B₂₂

Горизонтальный отвод дымовых газов по C₁₂

1) Колено 90° на котле учтено в максимальной длине.

с коаксиальной трубой

1) Колено 90° на котле учтено в максимальной длине.

6 720 806 640-30.1O

6 720 612 662-22.1O

Вертикальный отвод дымовых газов по B₂₂

Вертикальный отвод дымовых газов по C₃₂

с коаксиальной трубой

В начало главы

К полному содержанию

38 | Схемы дымоходов

Схемы дымоудаления и воздухоподачи для котлов GAZ 6000 W

L_W

6 720 806 640-28.1O

6 720 806 640-27.1O

Горизонтальный отвод дымовых газов по C₁₂

Отвод дымовых газов по C₅₂ с отдельной трубой

с отдельной трубой

1) Колено 90° на котле учтено в максимальной длине.

6 720 806 640-25.1O

Вертикальный отвод дымовых газов по C₃₂

с отдельной трубой

В начало главы

К полному содержанию

39 | Газовые настенные котлы | GAZ 7000 W

GAZ 7000 W

С закрытой камерой сгорания, для отопления и горячего

водоснабжения

Описание:

• Модель ZSС - одноконтурный котел для отопления с возможностью подготовки горячей воды

в бойлере косвенного нагрева

• Модель ZWС - двухконтурный котел для отопления и подготовки горячей воды

• Многофункциональный дисплей, отражающий настройки, текущее состояние котла и коды ошибок

• Встроенная многофункциональная система управления Bosch Heatronic 3®

• Всесторонняя защита посредством блока Bosch Heatronic 3®

• Качество приготовления воды соответствует высшему уровню комфорта три звезды согласно

европейским нормам EN 13203

• Бесшумная работа

• Электронный розжиг

• Возможность создания каскадов из нескольких котлов

• Возможность подключения внешней автоматики, в том числе для погодозависимого

регулирования и создания дневных и недельных программ

• Подготовка горячей воды в пластинчатом теплообменнике (для модели ZWC)

• Вывод дымовых газов через коаксиальный дымоход

Назначение

• Котел предназначен для отопления и горячего водоснабжения квартир или частных домов площадью до 330 м²

Техническое оснащение

• Встроенный контроль разницы давлений подачи воздуха и вывода дымовых газов

• Защита от замерзания

• Ионизационный контроль пламени

• Предохранительный клапан от избыточного давления

• Встроенный трехскоростной циркуляционный насос

• Кран подпитки системы отопления

• Расширительный бак

• Манометр давления в отопительном контуре

• Автодиагностика

• Защита от заклинивания насоса

• Встроенный трёхходовой клапан для подключения бойлера косвенного нагрева (для модели ZSС)

• Возможность подключения линии рециркуляции к котлу

Модель котла

Артикул

ZSC 24 - 3 MFA

7716704325

ZWC 24 - 3 MFA

7716704320

ZWC 28 - 3 MFA

7716704322

ZSC 35 - 3 MFA

7716704327

ZWC 35 - 3 MFA

7716704324

В начало главы

К полному содержанию

40 | Газовые настенные котлы | GAZ 7000 W

ZSC 24-3

ZSC 35-3

ZWC 24-3

ZWC 28-3

ZWC 35-3

MFA

Номинальная тепловая мощность, кВт

по горячей воде

7,3-24,0

11,3-28,1

12,1-33,3

по отоплению

7,3-24,0

12,1-33,3

7,3-24,0

11,3-28,1

12,1-33,3

Номинальная тепловая нагрузка, кВт

по горячей воде

8,4-26,7

12,9-31,3

13,8-36,5

по отоплению

8,4-26,7

13,8-36,5

8,4-26,7

12,9-31,3

13,8-36,5

Газ

Номинальное давление природного газа,

мбар

Номинальное давление сжиженного газа,

30,0

мбар

Расход природного газа при

2,8

4,0

2,8

3,2

4,0

максимальной мощности, м³/час

Расход сжиженного газа при

2,0

2,9

2,0

2,4

2,9

максимальной мощности, кг/час

Подключение газа, R˝

Отопление

Максимальная температура

88,0

(регулируется), °С

Максимальное допустимое давление, бар

3,0

Объем расширительного бака, л

6,0

8,0

6,0

8,0

Патрубки подключения, R˝

Приготовление горячей воды

Температура, °С

40,0-60,0

Проток горячей воды при ΔТ 50 °С, л/мин

2,5-6,9

2,5-8,1

2,5-9,5

Проток горячей воды при ΔТ 30 °С, л/мин

2,5-11,5

2,5-13,4

2,5-15,9

Проток горячей воды при ΔТ 20 °С, л/мин

2,5-17,2

2,5-20,1

2,5-23,9

Мин. давление воды, бар

0,2

Макс. давление воды, бар

10,0

Подключение водопровода или бойлера, R˝

Дымовые газы

Температура при макс./мин. мощности, °С

150/79

150/84

150/79

150/90

150/84

Диаметр дымовой трубы, мм

60/100

Электрическое подключение

Напряжение, В

230

Частота, Гц

Потребляемая мощность, Вт

121

158

121

153

158

Размеры

ВхШхГ, мм

850х400х370

850х480х370

850х400х370

850х440х370

850х480х370

Вес (без упаковки), кг

42,9

47,7

42,9

44,5

47,7

Артикул комплекта перенастройки

Модель котла

на сжиженный газ 23 ➟ 31

ZSC/ZWC 24 - 3 MFA

87160119470

ZWC 28 - 3 MFA

87160119480

ZSC/ZWC 35 - 3 MFA

87160119640

Наименование

Артикул

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD 6.0 6000 12K (комплект)

7735502289

датчик 6мм, соединительный штекер 6м, клемма, монтажный комплект

ДАТЧИК ТЕМПЕРАТУРЫ NTC RD6.0

7735502290

датчик 6мм, соединительный штекер 3м, клемма

В начало главы

К полному содержанию

41 | Газовые настенные котлы | Регуляторы для котлов I CR100

CR100

Комнатный регулятор температуры

с функцией недельного программирования

Описание:

• Комнатный регулятор со встроенным датчиком температуры

• Используется как пульт дистанционного управления для систем CW400

• Предназначен для зонного регулирования при наличии соответствующего модуля

• Модулируемый контроль для настенных котлов Bosch

• Подключение через EMS BUS

Функции

• Комнатный регулятор температуры для одного отопительного контура со смесителем или без него

• Автоматическая конфигурация - распознавание всех подключенных модулей

• Модулируемый контроль температуры подачи

• Встроенный датчик температуры для комнатного регулирования

• Дисплей для индикации комнатной температуры

•

2 свободно регулируемых температурных уровня и один фиксированный с функцией защиты от замерзания

• Функция недельного программирования для отопительного контура с возможностью программирования до 6 периодов

• Функция поддержки постоянной температуры ГВС или временная программа «по отопительному контуру»

• Совместимость с зонным модулем

• Приготовление горячей воды с помощью системы солнечных коллекторов

• Оптимизация использования солнечной энергии для повышения эффективности

• Совместим с модулем MM100 (модуль смесителя) и MS100 (Модуль солнечного коллектора для установок

с приготовлением воды для ГВС)

• Зонное регулирование при наличии соответствующего модуля (3 CR100 для отопления или охлаждения на 1 модуль MZ100)

• Автоматическая термическая дезинфекция раз в неделю

• Временное программирование

• Набор настроек по-умолчанию для мгновенной эксплуатации

• Режим «Отпуск»

• Отображение информации о функционировании системы

• Отображение интервалов сервисного обслуживания

• Отображение кодов и истории ошибок

• Отображение энергопотребления

• Дисплей с подсветкой

Технические характеристики

Описание

Единицы измерения

Значение

Габариты (В х Ш х Г)

мм

95 x 95 x 25

Напряжение

В пост. тока

10-24 на шине EMS BUS

Настенный монтаж

Модель

Артикул

CR100

7738111059

В начало главы

К полному содержанию

Bosch Каталог отопительного оборудования (2022 год) - часть 1
