Шариковинтовые приводы Rexroth. Концевые опоры и корпуса гаек. Каталог (2006 год) - часть 3
R310RU 3301 (2006.02) ШВП
Linear Motion and Assembly
Technologies
Bosch Rexroth AG
41
Шариковинтовые приводы Rexroth

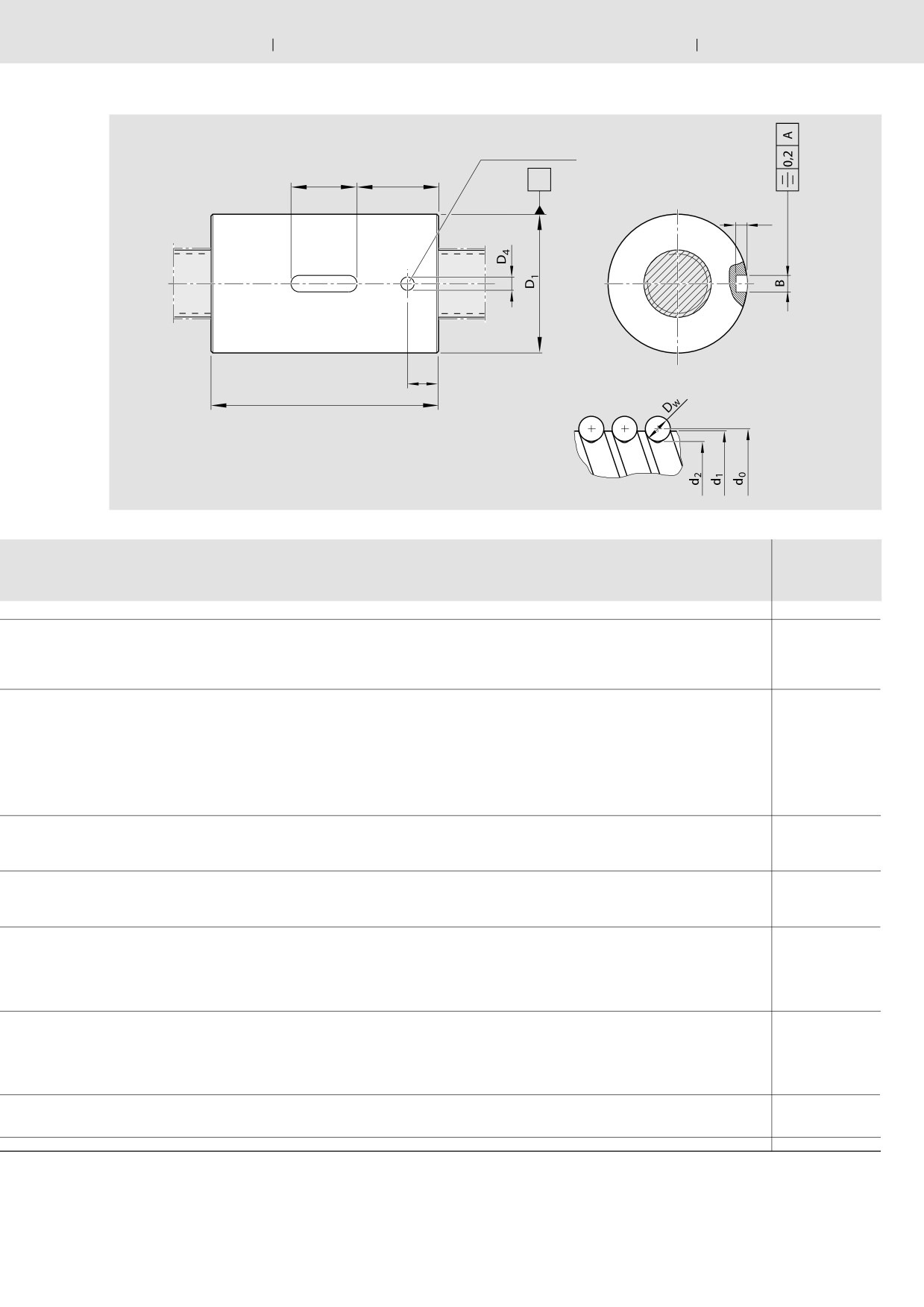

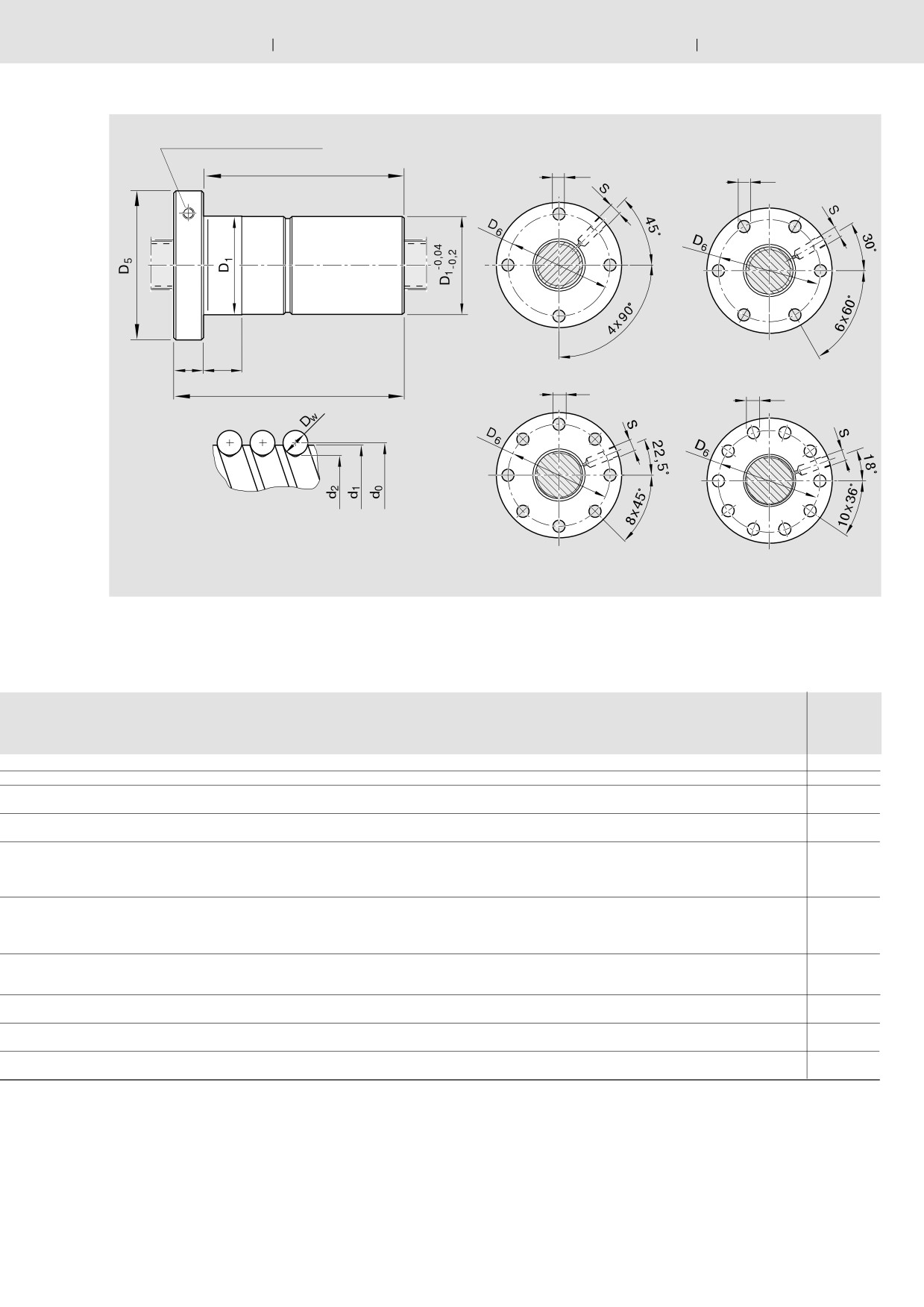

Смазочное отверстие
L11
L6
A
T1
L7
L
Внимание: по производственным причинам
диаметр стержня d2 прецизионных винтов SNF
может быть меньше максимум на 0,3 mm;
Для прецизионного накатного винта SNR
типоразмера 20х20 d1=19 mm.
Размеры (mm)
Вес
d1
d2
D1
D
L
L6
L7
L11
B
T1
m
4
g6
±0,1
+0,2
P9
+0,1
(Kg)
7,5
6,3
16
2
16
5
3,5
6
3
1,8
0,02
11,7
10,8
21
2
19
5,5
3,5
8
3
1,8
0,03
11,4
9,9
24
2
28
8
3,5
12
5
3
0,06
11,4
9,9
21
2
28
8
3,5
12
3
1,8
0,04
11,4
9,9
24
2
33
10,5
3,5
12
5
3
0,07
11,4
9,9
21
2
33
10,5
3,5
12
3
1,8
0,05
15,0
12,9
28
4
35
14,5
9,5
12
5
3
0,09
15,0
12,9
28
4
35
14,5
9,5
12
5
3
0,09
15,0
12,9
33
4
45
14,5
9,5
16
5
3
0,17
15,0
12,9
28
4
45
14,5
9,5
16
5
3
0,12
15,0
12,9
38
4
54
19
9,5
16
5
3
0,35
15,0
12,9
33
4
45
14,5
9,5
16
5
3
0,20
15,0
12,9
33
4
45
14,5
9,5
16
5
3
0,20
15,0
12,9
28
4
45
14,5
9,5
16
5
3
0,12
15,0
12,9
38
4
61
22,5
9,5
16
5
3
0,42
19,0
16,9
33
4
45
14,5
9,5
16
5
3
0,16
19,0
16,9
38
4
40
21
9,5
12
5
3
0,21
19,3
16,7
38
4
64
22
9,5
20
5
3
0,34
19,3
16,7
38
4
77
28,5
9,5
20
5
3
0,44
24,0
21,9
38
4
45
14,5
9,5
16
5
3
0,19
24,0
21,9
38
4
64
22
9,5
20
5
3
0,28
24,0
21,4
48
4
80
30
10,5
20
5
3
0,73
24,0
21,4
40
4
95
37,5
10,5
20
5
3
0,50
31,0
28,4
48
4
48
14
9,5
20
5
3
0,32
31,0
27,9
48
4
77
28,5
9,5
20
5
3
0,50
31,0
27,9
56
4
64
22
9,5
20
5
3
0,74
31,0
27,9
50
4
84
32
9,5
20
5
3
0,66
31,0
27,9
56
4
88
34
9,5
20
5
3
1,03
31,0
27,9
50
4
120
50
9,5
20
5
3
0,97
39,0
36,4
56
4
54
17
9,5
20
5
3
0,44
39,0
36,4
63
4
70
25
14
20
5
3
0,82
38,0
33,8
63
4
70
25
14
20
5
3
0,88
38,0
33,8
63
4
88
34
14
20
5
3
1,13
38,0
33,8
72
4
113
46,5
14
20
5
3
2,23
38,0
33,8
63
4
142
61
14
20
5
3
1,85
49,0
46,4
68
4
54
17
9,5
20
5
3
0,62
48,0
43,8
72
5
90
35
14
20
5
3
1,34
48,0
43,4
85
5
92
30
14
32
6
3,5
2,39
61,0
56,8
85
5
90
29
14
32
6
3,5
1,59
42
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth

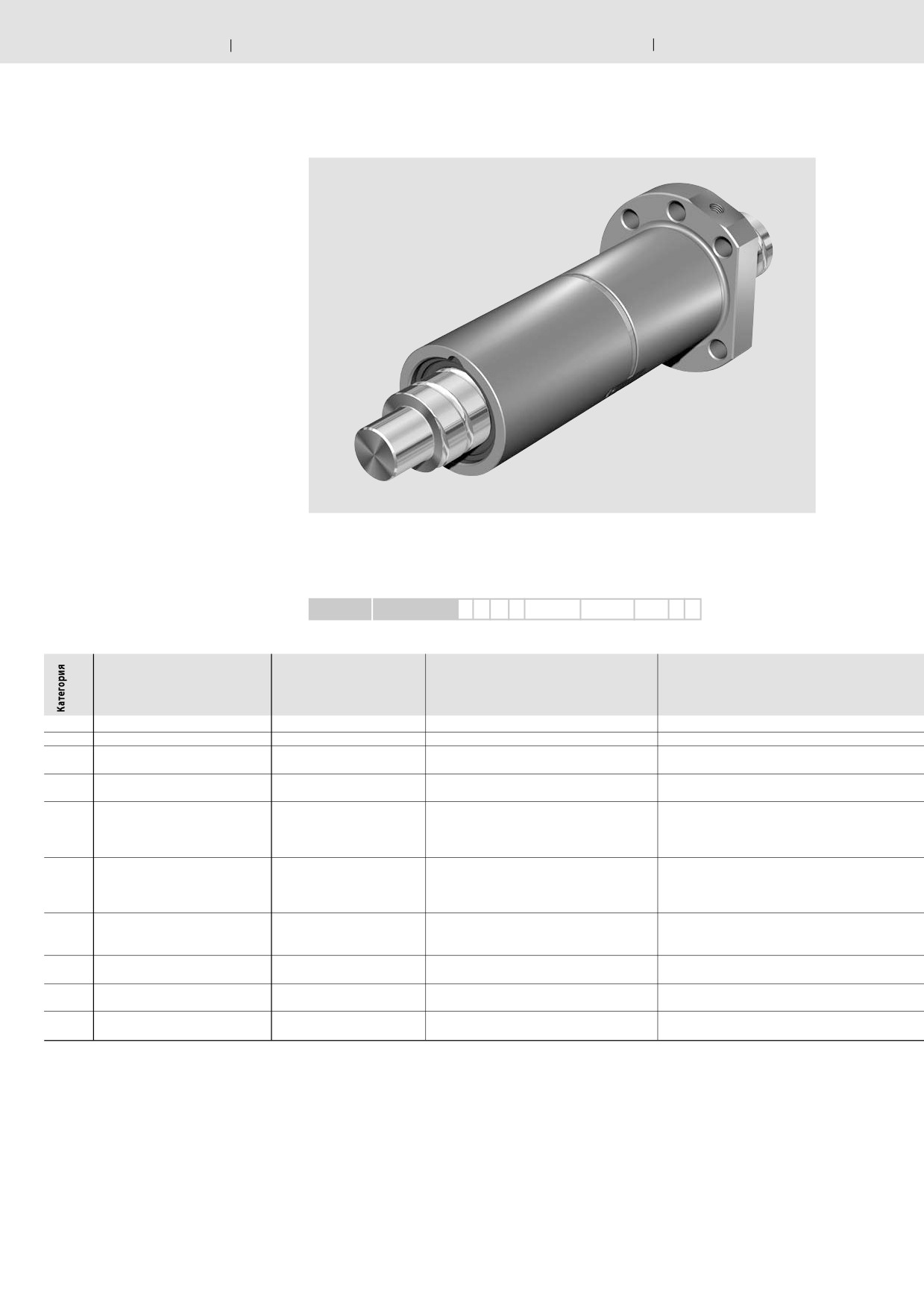

Двойная фланцевая гайка FDMEC
Стандартная серия

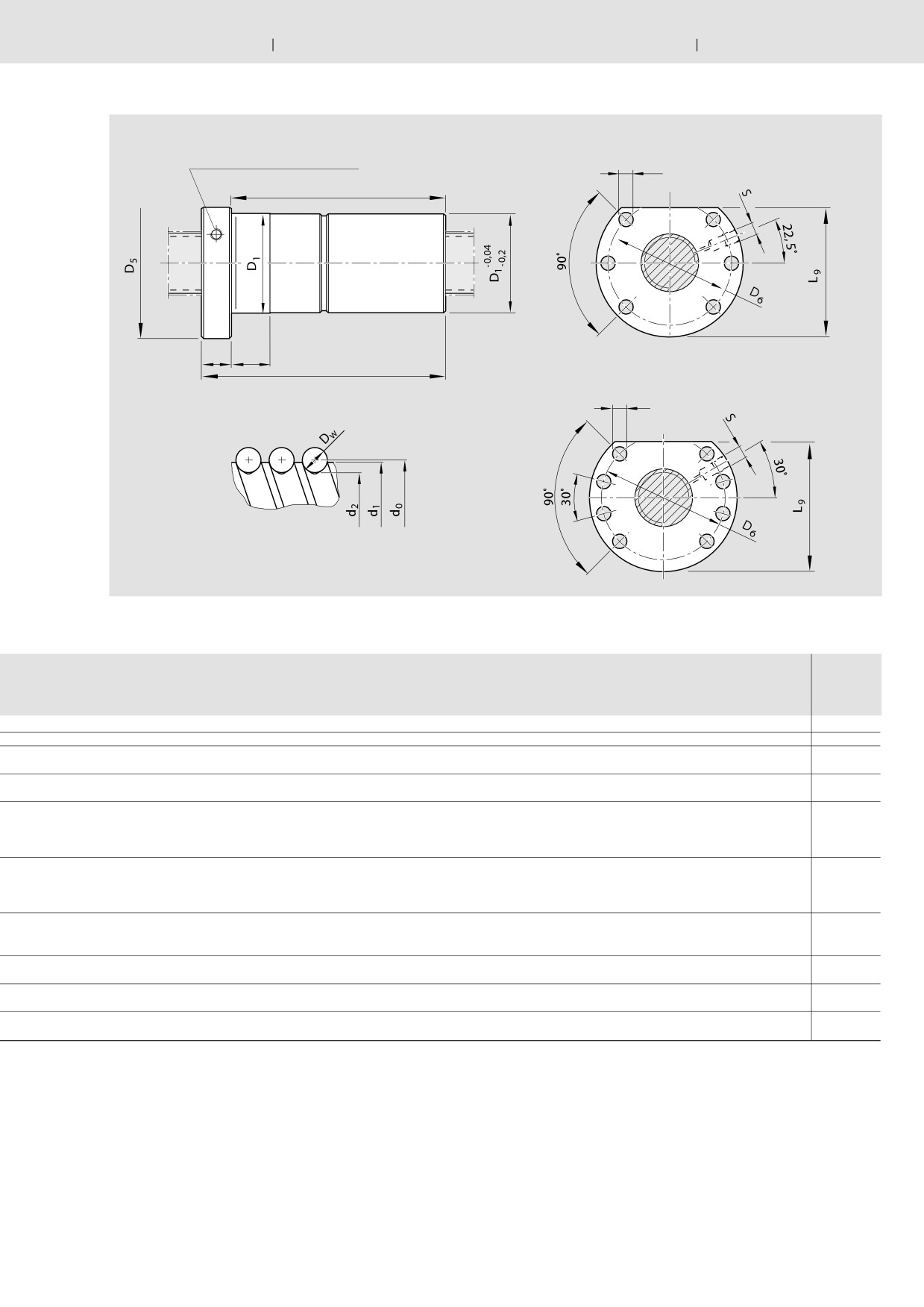

Монтажные размеры
по DIN 69 051, часть 5
Фланец типа С
Со стандартными уплотнениями
Армированные уплотнения,
см. стр.110
С предварительным натягом
7% или 10%
Для прецизионных накатных винтов
SNR классов допуска Т5, Т7
и прецизионных винтов SNF
классов допуска Р3, Р5; Р1 по запросу
d0
= номинальный диаметр
Р
= шаг
(R=правый, L=левый)
= диаметр шарика
Dw
i
= число витков шариковой
Код заказа:
дорожки
FDMEC
20 x 5R x 34
1
2
T7
R
82Z120
41Z120
1250
1
0
Типоразмер
Номер изделия
Допустимая нагрузка
Скорость*
дин.
стат.
vmax
d0 x P x Dw i
C (N)
C0 (N)
[m/min]
C
16 x 5R x 3 4
R1502 010 55
12300
16100
30
B
20 x 5R x 3 4
R1502 110 75
14300
21500
30
B
25 x 5R x 3 4
R1502 210 75
15900
27200
30
A
25 x 10R x 3 4
R1502 240 75
15700
27000
60
A
32 x 5R x 3,5 4
R1502 310 75
21600
40000
23
A
32 x 10R x 3,969 5
R1502 340 76
31700
58300
47
B
40 x 5R x 3,5 5
R1502 410 76
29100
64100
19
A
40 x 10R x 6 4
R1502 440 75
50000
86400
38
B
40 x 10R x 6 6
R1502 440 76
72100
132200
38
B
40 x 20R x 6 3
R1502 470 75
37900
62800
75
B
50 x 5R x 3,5 5
R1502 510 76
32000
81300
15
B
50 x 10R x 6 4
R1502 540 75
55400
109000
30
A
50 x 10R x 6 6
R1502 540 76
79700
166500
30
B
50 x 20R x 6,5 5
R1502 570 76
75700
149700
60
C
63 x 10R x 6 4
R1502 640 75
61800
140500
24
B
63 x 10R x 6 6
R1502 640 76
88800
214300
24
B
63 x 20R x 6,5 5
R1502 670 76
83900
190300
48
C
80 x 10R x 6,5 6
R1502 740 76
108400
291700
19
B
80 x 20R x 12,7 6
R1502 770 46
262700
534200
30
C
100 x 10R x 6,5 6
R1502 840 56
119500
371900
10
C
100 x 20R x 12,7 6
R1502 870 56
295100
686400
20
C
125 x 10R x 6,5 6
R1502 940 56
130600
468700
8
C
125 x 20R x 12,7 6
R1502 970 56
326500
870400
16
* См. стр. 99 Скоростная характеристика d0 .n и стр.120 Критическая скорость nk
R310RU 3301 (2006.02) ШВП
Linear Motion and Assembly
Technologies
Bosch Rexroth AG
43
Шариковинтовые приводы Rexroth
d0 ≤ 32
Смазочное отверстие ** в середине фланца
D7
L10
BB2
L3
L4
L
d0 ≥ 40
D7
BB1
Внимание: по производственным причинам диаметр стержня d2
прецизионных винтов SNF может быть меньше максимум на 0,3 mm
Размеры (mm)
Вес
d1
d2
D1
D5
Рисунок
D6
D7
L
L3
L4
L9
L10
S**
m
g6
отверстий
(Kg)
15,0
12,9
28
48
BB2
38
5,5
72
12
10
44
60
M6
0,29
19,0
16,9
36
58
BB2
47
6,6
82
12
10
51
70
M6
0,53
24,0
21,9
40
62
BB2
51
6,6
82
12
10
55
70
M6
0,57
24,0
21,9
40
62
BB2
51
6,6
120
12
16
55
108
M6
0,77
31,0
28,4
50
80
BB2
65
9
88
13
10
71
75
M6
0,96
31,0
27,9
50
80
BB2
65
9
146
13
16
71
133
M6
1,34
39,0
36,4
63
93
BB1
78
9
100
15
10
81,5
85
M8x1
1,68
38,0
33,8
63
93
BB1
78
9
140
15
16
81,5
125
M8x1
2,15
38,0
33,8
63
93
BB1
78
9
180
15
16
81,5
165
M8x1
2,73
38,0
33,8
63
93
BB1
78
9
175
15
25
81,5
160
M8x1
2,56
49,0
46,4
75
110
BB1
93
11
100
15
10
97,5
85
M8x1
2,25
48,0
43,8
75
110
BB1
93
11
140
18
16
97,5
122
M8x1
2,97
48,0
43,8
75
110
BB1
93
11
180
18
16
97,5
162
M8x1
3,73
48,0
43,4
75
110
BB1
93
11
255
18
25
97,5
237
M8x1
4,93
61,0
56,8
90
125
BB1
108
11
140
22
16
110
118
M8x1
4
61,0
56,8
90
125
BB1
108
11
180
22
16
110
158
M8x1
4,45
61,0
56,4
95
135
BB1
115
13,5
255
22
25
117,5
233
M8x1
8,21
78,0
73,3
105
145
BB1
125
13,5
190
22
16
127,5
168
M8x1
5,93
76,0
67,0
125
165
BB1
145
13,5
340
25
25
147,5
315
M8x1
19,4
98,0
93,4
125
165
BB1
145
13,5
190
25
16
147,5
165
M8x1
7,35
96,0
87,1
150
202
BB1
176
17,5
340
30
25
178,5
310
M8x1
24,6
123,0
118,0
150
202
BB1
176
17,5
190
25
16
178,5
165
M8x1
9,38
121,0
112,0
170
222
BB1
196
17,5
340
40
25
198,5
300
M8x1
29,7
** Обработка смазочного отверстия: плоская поверхность L3 ≤ 13 mm, фаска L3 > 14 mm
44
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth

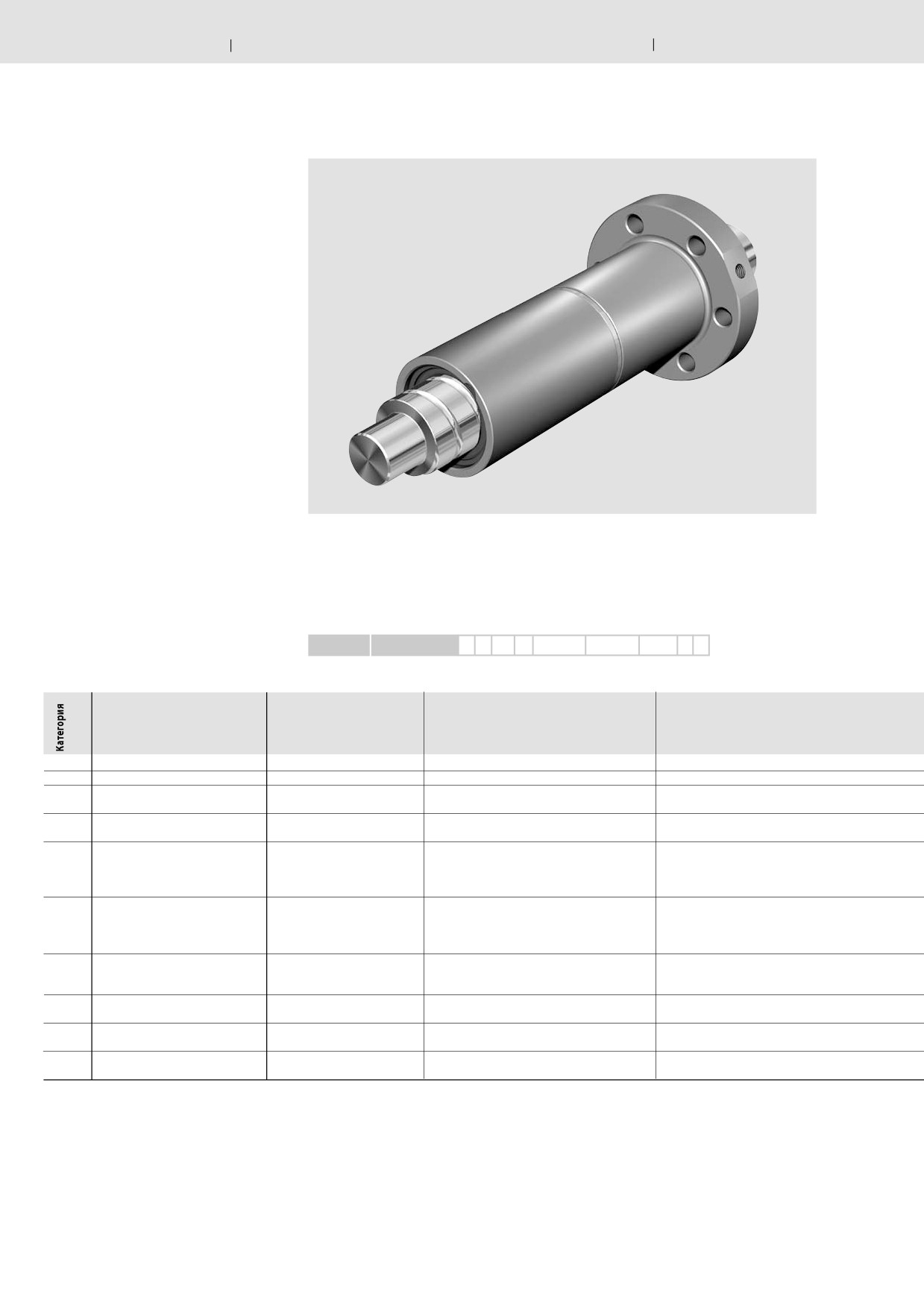

Двойная фланцевая гайка FDMES
Стандартная серия
Монтажные размеры
Rexroth
Со стандартными уплотнениями
Армированные уплотнения,
см. стр.110
С предварительным натягом
7% или 10%
Для прецизионных накатных винтов
SNR классов допуска Т5, Т7
и прецизионных винтов SNF классов
допуска Р3, Р5; Р1 по запросу
d0
= номинальный диаметр
Р
= шаг
(R=правый, L=левый)
= диаметр шарика
Dw
i
= число витков шариковой
Код заказа:
дорожки
FDMES
20 x 5R x 34
1
2
T7
R
82Z120
41Z120
1250
1
0
Типоразмер
Номер изделия
Допустимая нагрузка
Скорость*
дин.
стат.
vmax
d0 x P x Dw i
C (N)
C0 (N)
[m/min]
C
16 x 5R x 3 4
R1502 010 23
12300
16100
30
B
20 x 5R x 3 4
R1502 110 33
14300
21500
30
B
25 x 5R x 3 4
R1502 210 33
15900
27200
30
A
25 x 10R x 3 4
R1502 240 33
15700
27000
60
A
32 x 5R x 3,5 4
R1502 310 33
21600
40000
23
A
32 x 10R x 3,969 5
R1502 340 33
31700
58300
47
B
40 x 5R x 3,5 5
R1502 410 33
29100
64100
19
A
40 x 10R x 6 4
R1502 440 33
50000
86400
38
B
40 x 10R x 6 6
R1502 440 34
72100
132200
38
B
40 x 20R x 6 3
R1502 470 33
37900
62800
75
B
50 x 5R x 3,5 5
R1502 510 33
32000
81300
15
B
50 x 10R x 6 4
R1502 540 33
55400
109000
30
A
50 x 10R x 6 6
R1502 540 34
79700
166500
30
B
50 x 20R x 6,5 5
R1502 570 34
75700
149700
60
C
63 x 10R x 6 4
R1502 640 33
61800
140500
24
B
63 x 10R x 6 6
R1502 640 34
88800
214300
24
B
63 x 20R x 6,5 5
R1502 670 34
83900
190300
48
B
80 x 10R x 6,5 6
R1502 740 34
108400
291700
19
B
80 x 20R x 12,7 6
R1502 770 04
262700
534200
30
C
100 x 10R x 6,5 6
R1502 840 24
119500
371900
10
C
100 x 20R x 12,7 6
R1502 870 24
295100
686400
20
C
125 x 10R x 6,5 6
R1502 940 24
130600
468700
8
C
125 x 20R x 12,7 6
R1502 970 24
326500
870400
16
* См. стр. 99 Скоростная характеристика d0 .n и стр.120 Критическая скорость nk
R310RU 3301 (2006.02) ШВП
Linear Motion and Assembly
Technologies
Bosch Rexroth AG
45
Шариковинтовые приводы Rexroth
Смазочное отверстие ** в середине фланца
L10
BB3
D7
BB4
D7
L3
L4
L
D7
BB5
BB6
D7
Внимание: по производственным причинам диаметр
стержня d2 прецизионных винтов SNF может быть меньше
максимум на 0,3 mm
Размеры (mm)
Вес
d1
d2
D1
D5
Рисунок
D6
D7
L
L3
L4
L10
S**
m
g6
отверстий
(Kg)
15,0
12,9
28
53
BB3
40
6,6
72
12
10
60
M6
0,33
19,0
16,9
33
58
BB4
45
6,6
82
12
10
70
M6
0,45
24,0
21,9
38
63
BB4
50
6,6
82
12
10
70
M6
0,53
24,0
21,9
38
63
BB4
50
6,6
120
12
16
108
M6
0,70
31,0
28,4
48
73
BB4
60
6,6
88
13
10
75
M6
0,84
31,0
27,9
48
73
BB4
60
6,6
146
13
16
133
M6
1,22
39,0
36,4
56
80
BB4
68
6,6
100
15
10
85
M8x1
1,13
38,0
33,8
63
95
BB4
78
9
140
15
16
125
M8x1
2,25
38,0
33,8
63
95
BB4
78
9
180
15
16
165
M8x1
2,83
38,0
33,8
63
95
BB4
78
9
175
15
25
160
M8x1
2,66
49,0
46,4
68
98
BB4
82
9
100
15
10
85
M8x1
1,60
48,0
43,8
72
110
BB4
90
11
140
18
16
122
M8x1
2,74
48,0
43,8
72
110
BB4
90
11
180
18
16
162
M8x1
3,39
48,0
43,4
85
125
BB4
105
11
255
22
25
233
M8x1
6,71
61,0
56,8
85
125
BB4
105
11
140
22
16
118
M8x1
3,53
61,0
56,8
85
125
BB4
105
11
180
22
16
158
M8x1
4,32
61,0
56,4
95
140
BB4
118
14
255
22
25
233
M8x1
8,65
78,0
73,3
105
150
BB4
125
14
190
22
16
168
M8x1
6,35
76,0
67,0
125
180
BB5
152
18
340
25
25
315
M8x1
20,20
98,0
93,4
125
180
BB5
152
18
190
25
16
165
M8x1
8,19
96,0
87,1
145
200
BB5
172
18
340
30
25
310
M8x1
24,50
123,0
118,0
150
210
BB5
180
18
190
30
16
160
M8x1
10,80
121,0
112,0
170
230
BB6
200
18
340
40
25
300
M8x1
31,00
** Обработка смазочного отверстия: плоская поверхность L3 ≤ 13 mm, фаска L3 > 14 mm
46
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth

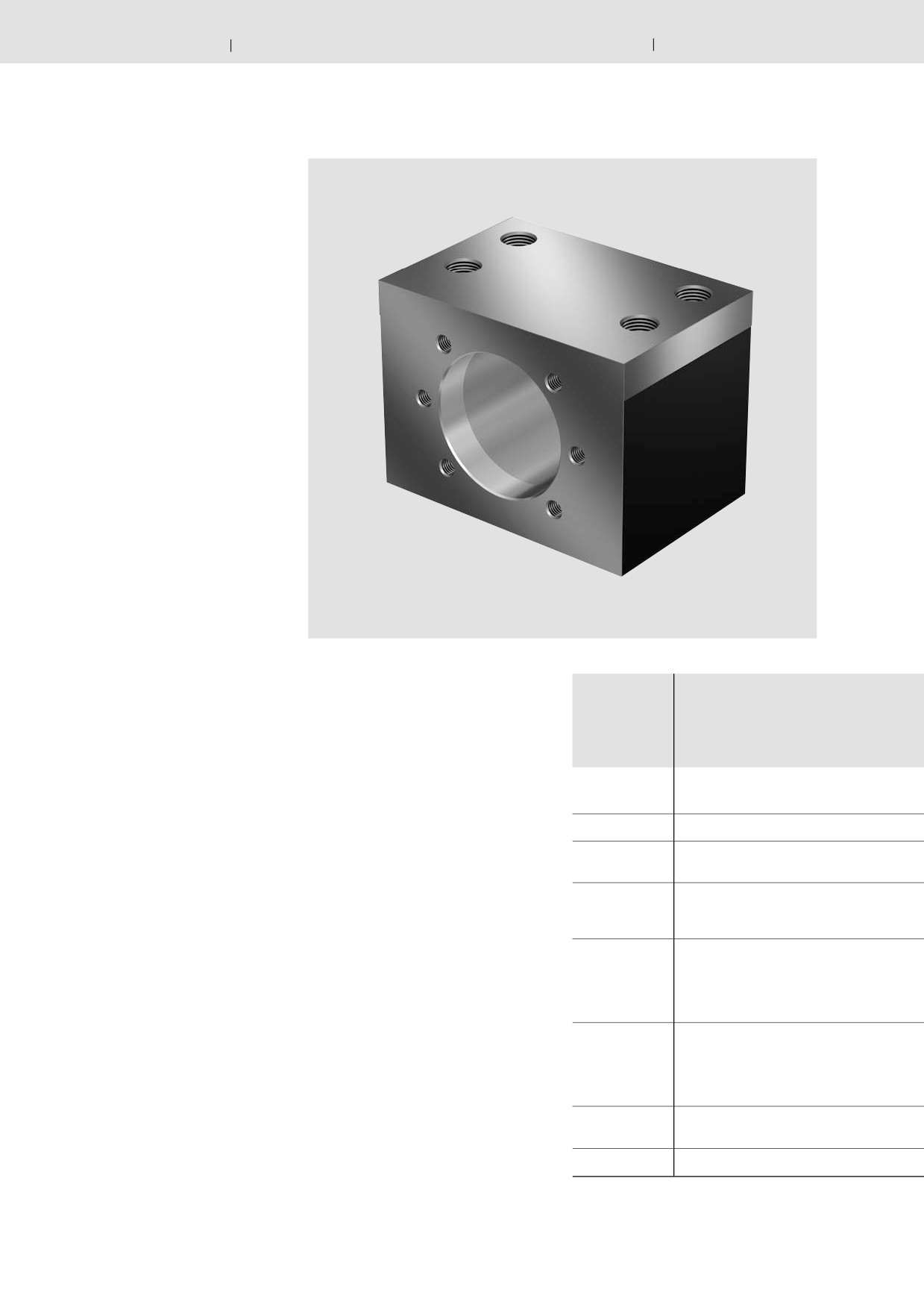

Корпус гаек MGS
Корпуса гаек MGS
предназначены для
шариковых гаек FEMES,
FDMES и SEMES
Кроме винтового крепления, корпуса
должны фиксироваться на месте
с помощью дополнительных средств
(например, двумя штифтами, диаметр
которых равен диаметру винтов).
Мы рекомендуем использовать винты
с классом прочности 8.8.
Момент затяжки
=> см. раздел «Монтаж» на стр.112.
Типоразмер
Номер изделия
d0 x P
16x5
R1506 000 10
16x10
R1506 000 10
16x16
R1506 100 10
20x5
R1506 100 10
20x20
R1506 200 10
25x5
R1506 200 10
25x10
R1506 200 10
25x25
R1506 300 10
32x5
R1506 300 10
32x10
R1506 300 10
32x20
R1506 400 10
32x32
R1506 400 10
40x5
R1506 400 10
40x10
R1506 400 11
40x20
R1506 400 11
40x40
R1506 500 11
50x5
R1506 500 10
50x10
R1506 500 11
50x20
R1506 600 10
50x40
R1506 600 10
63x10
R1506 600 10
80x10
R1506 700 10
R310RU 3301 (2006.02) ШВП
Linear Motion and Assembly
Technologies
Bosch Rexroth AG
47
Шариковинтовые приводы Rexroth
S 1
T 2
S
E 1
E 2
N
B
A
для типоразмеров 16x5/16x10
BB4/BB7
BB3 / BB7
Рисунок
Рисунок
Размеры (mm)
отвер
отвер
Вес
стий
стий
FEMES
SEMES
D1
D6
A1)
B1)
H H11) E1
E2
N
S
S1
T1
S2
T2
FDMES
ISO 4762
L
(Kg)
H8
js7
28
40
40
70
28
55
52±0,1
20±0,1
10
8,4
M10
15
M6
10
BB3
BB7
M8
44
0,85
28
40
40
70
28
55
52±0,1
20±0,1
10
8,4
M10
15
M6
10
BB3
BB7
M8
44
0,85
33
45
40
75
32
62
56±0,1
20±0,1
10
8,4
M10
15
M6
10
BB4
BB7
M8
51
1,05
33
45
40
75
32
62
56±0,1
20±0,1
10
8,4
M10
15
M6
10
BB4
BB7
M8
51
1,05
38
50
40
85
34
65
63±0,1
20±0,1
10
8,4
M10
15
M6
10
BB4
BB7
M8
54
1,25
38
50
40
85
34
65
63±0,1
20±0,1
10
8,4
M10
15
M6
10
BB4
BB7
M8
54
1,25
38
50
40
85
34
65
63±0,1
20±0,1
10
8,4
M10
15
M6
10
BB4
BB7
M8
54
1,25
48
60
50
95
38
75
72±0,1
26±0,1
12
10,5
M12
15
M6
10
BB4
BB7
M10
61
1,8
48
60
50
95
38
75
72±0,1
26±0,1
12
10,5
M12
15
M6
10
BB4
BB7
M10
61
1,8
48
60
50
95
38
75
72±0,1
26±0,1
12
10,5
M12
15
M6
10
BB4
BB7
M10
61
1,8
56
68
60
105
42
82
82±0,1
30±0,1
15
13
M16
20
M6
12
BB4
BB7
M12
64
2,5
56
68
60
105
42
82
82±0,1
30±0,1
15
13
M16
20
M6
12
BB4
BB7
M12
64
2,5
56
68
60
105
42
82
82±0,1
30±0,1
15
13
M16
20
M6
12
BB4
BB7
M12
64
2,5
63
78
65
120
50
98
93±0,1
35±0,1
15
15
M18
25
M8
14
BB4
BB7
M14
79,5
3,7
63
78
65
120
50
98
93±0,1
35±0,1
15
15
M18
25
M8
14
BB4
BB7
M14
79,5
3,7
72
90
80
140
58
113
108±0,15
46±0,15
17
17
M20
30
M10
18
BB4
BB7
M16
92
6,3
68
82
65
130
52
101
100±0,15
35±0,15
15
15
M18
30
M8
14
BB4
BB7
M14
82,5
4,1
72
90
80
140
58
113
108±0,15
46±0,15
17
17
M20
30
M10
18
BB4
BB7
M16
92
6,3
85
105
80
150
65
128
121±0,15
46±0,15
17
17
M20
30
M10
18
BB4
BB7
M16
107
7,3
85
105
80
150
65
128
121±0,15
46±0,15
17
17
M20
30
M10
18
BB4
BB7
M16
107
7,3
85
105
80
150
65
128
121±0,15
46±0,15
17
17
M20
30
M10
18
BB4
BB7
M16
107
7,3
105
125
80
170
78
153
140±0,2
46±0,15
17
17
M20
30
M12
20
BB4
BB7
M16
132
9,4
1) Классы допуска по DIN 1685GTB 16
48
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth

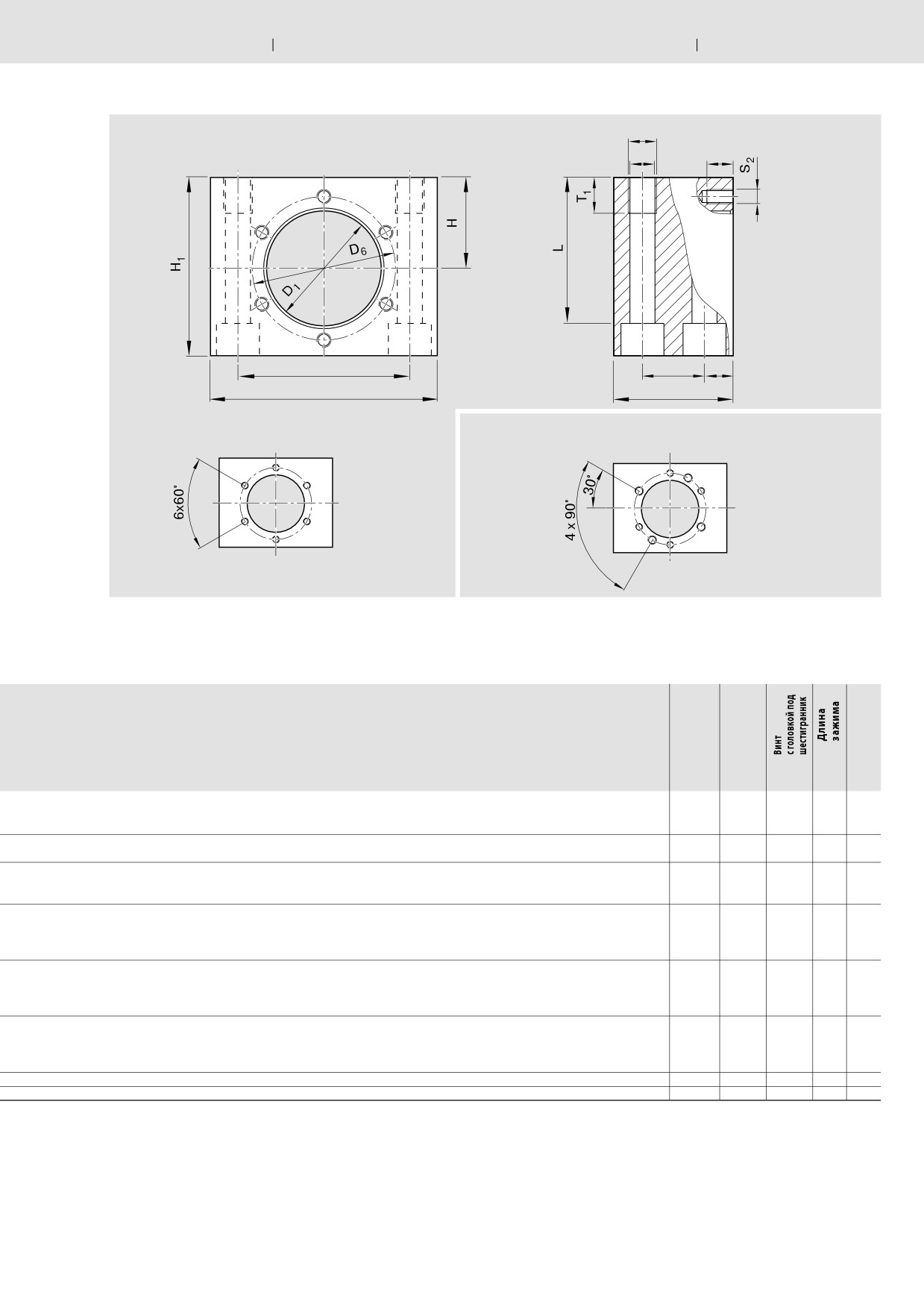

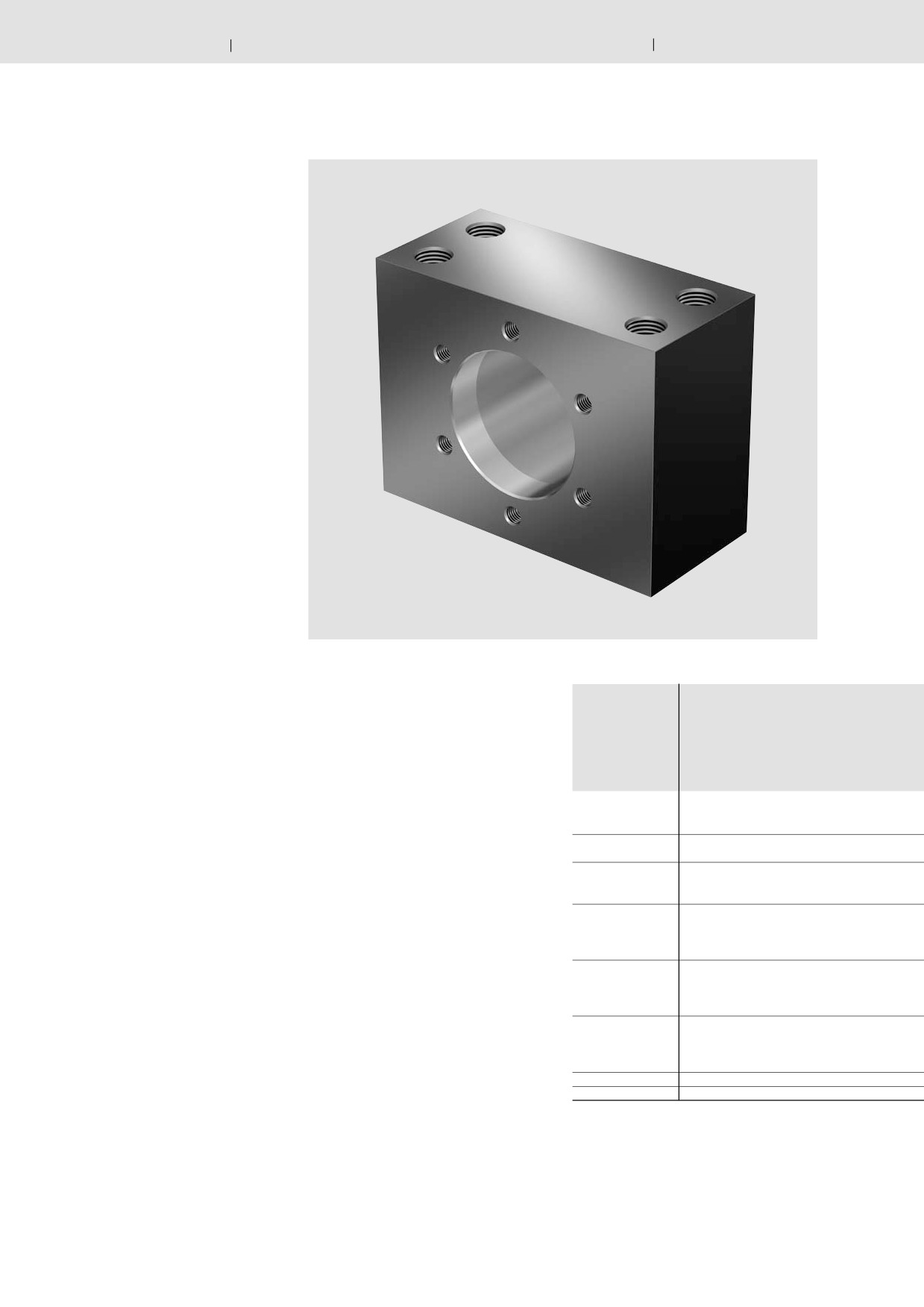

Корпус гаек MGD
Корпуса гаек MGD
предназначены для
шариковых гаек FEMEC,
FDMEC и SEMEC
Кроме винтового крепления, корпуса
должны фиксироваться на месте
с помощью дополнительных средств
(например, двумя штифтами, диаметр
которых равен диаметру винтов).
Мы рекомендуем использовать
винты с классом прочности 8.8.
Момент затяжки
⇒ см. раздел «Монтаж» на стр.112.
Базовые кромки выполнены
на обеих сторонах.
Типоразмер
Номер изделия
d0 x P
16x5
16x10
R1506 000 50
16x16
20x5
R1506 100 50
20x20
25x5
25x10
R1506 200 50
25x25
32x5
32x10
R1506 300 50
32x20
32x32
40x5
40x10
40x12
R1506 400 50
40x16
40x20
40x40
50x5
50x10
50x12
R1506 500 50
50x16
50x20
50x40
63x10
R1506 600 50
63x20
R1506 600 51
63x40
80x10
R1506 700 50
80x20
R1506 700 51
R310RU 3301 (2006.02) ШВП
Linear Motion and Assembly
Technologies
Bosch Rexroth AG
49
Шариковинтовые приводы Rexroth

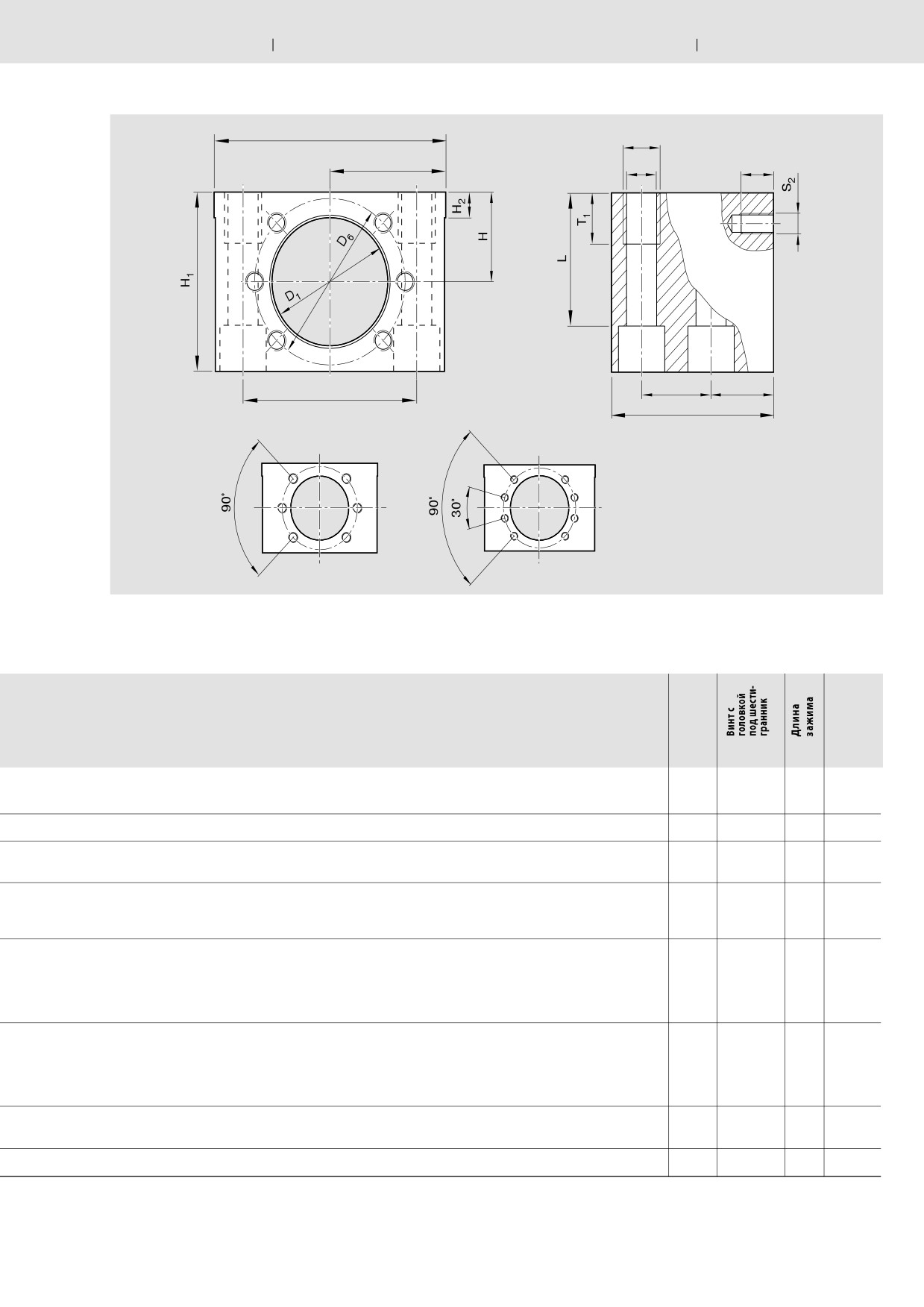

2 x B
S
1
B
S
T2
E2
N
E1
A
BB2
BB1
Размеры (mm)
Вес
D1
D6
A B
H
H1
H2
E1
E2
N S S1
T1
S2
T2
ISO 4762
L
(Kg)
H7
±0,01
±0,01
28
38
50
35
24
48
10
50±0,1
20±0,1
20
8,4
M10
15
M5
10
BB2
M8
37
0,91
36
47
55
37,5
28
56
10
55±0,1
23±0,1
22
8,4
M10
15
M6
11
BB2
M8
45
1,18
40
51
55
40
30
60
10
60±0,1
23±0,1
22
8,4
M10
15
M6
11
BB2
M8
49
1,33
50
65
70
50
35
70
10
75±0,1
30±0,1
27
13
M16
20
M8
14
BB2
M12
52
2,27
63
78
80
60
42
84
12
90±0,1
35±0,1
31
15
M18
25
M8
17
BB1
M14
65,5
3,61
75
93
95
70
48
96
12
110±0,15
45±0,15
34
17
M20
30
M10
17
BB1
M16
75
5,63
90
108
100
75
55
110
15
120±0,2
46±0,15
37
17
M20
30
M10
20
BB1
M16
89
6,72
95
115
100
80
58
116
15
130±0,2
46±0,15
37
17
M20
30
M12
20
BB1
M16
95
7,67
105
125
100
85
63
126
15
140±0,2
46±0,15
37
17
M20
30
M12
20
BB1
M16
105
8,60
125
145
100
95
73
146
15
160±0,2
46±0,15
37
17
M20
30
M12
22
BB1
M16
125
10,53
50
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth
Прецизионный накатной винт SNR
LGes
Длину необходимо указывать в «Бланке
запросов/заказов»
LGes = общая длина
Код заказа:
SN
20 x 5R x 3
X
X
T7
R
00T200
00T200
1250
1
0
Типоразмер
Номер
Номер
Номер
Макс. длина
изделия
изделия
изделия
Момент
стан
по
Вес
инерции
дарт
запросу
d0 x P x Dw
Класс допуска
Класс допуска
Класс допуска
d1
d2
Js
T5
T7
T9
(mm)
(mm)
(kgcm2/m)
(kg/m)
6x1Rx0,8
R1531 105 00
R1531 107 00
R1531 109 00
6,0
5,3
0,02
0,19
6x2Rx0,8
R1531 125 00
R1531 127 00
R1531 129 00
6,0
5,3
0,02
0,19
8x1Rx0,8
R1531 205 00
R1531 207 00
R1531 209 00
8,0
7,3
0,04
По запросу
0,36
8x2Rx1,2
R1531 225 00
R1531 227 00
R1531 229 00
8,0
7,1
0,04
0,36
8x2,5Rx1,588
R1531 235 00
R1531 237 00
R1531 239 00
7,5
6,3
0,04
0,30
12x2Rx1,2
R1531 425 00
R1531 427 00
R1531 429 00
11,7
10,8
0,13
0,79
12x5Rx2
R1531 465 10
R1531 467 10
R1531 469 10
11,4
9,9
0,11
0,75
12x10Rx2
R1531 495 00
R1531 497 00
R1531 499 00
11,4
9,9
0,11
0,74
16x5Lx3
R1551 015 00
R1551 017 00
R1551 019 00
15
12,9
0,31
1,24
16x5Rx3
R1511 015 00
R1511 017 00
R1511 019 00
15
12,9
0,31
1500
2500
1,24
16x10Rx3
R1511 045 00
R1511 047 00
R1511 049 00
15
12,9
0,31
1,23
16x16Rx3
R1511 065 10
R1511 067 10
R1511 069 10
15
12,9
0,34
1,29
20x5Rx3
R1511 115 00
R1511 117 00
R1511 119 00
19
16,9
0,84
2,03
20x40Rx3,54
R2521 150 00
R2521 170 00
R2521 190 00
19
16,4
0,86
2,06
20x20Rx3,5
R1511 175 10
R1511 177 10
R1511 179 10
19*
16,7
0,81
1,99
25x5Rx3
R1511 215 00
R1511 217 00
R1511 219 00
24
21,9
2,22
3,31
25x10Rx3
R1511 245 00
R1511 247 00
R1511 249 00
24
21,9
2,39
3,43
25x25Rx3,5
R1511 285 10
R1511 287 10
R1511 289 10
24
21,4
2,15
3,25
32x5Rx3,5
R1511 315 00
R1511 317 00
R1511 319 00
31
28,4
6,05
2500
5000
5,45
32x5Lx3,5
R1551 315 00
R1551 317 00
R1551 319 00
31
28,4
6,05
5,45
32x10Rx3,969
R1511 345 10
R1511 347 10
R1511 349 10
31
27,9
6,40
5,60
32x20Rx3,969
R1511 375 10
R1511 377 10
R1511 379 10
31
27,9
6,39
5,60
32x32Rx3,969
R1511 395 10
R1511 397 10
R1511 399 10
31
27,9
6,17
5,50
40x5Rx3,5
R1511 415 00
R1511 417 00
R1511 419 00
39
36,4
15,64
4500
5000
8,78
40x5Lx3,5
R1551 415 00
R1551 417 00
R1551 419 00
39
36,4
15,64
8,78
40x10Rx6
R1511 445 00
R1511 447 00
R1511 449 00
38
33,8
13,55
8,15
40x10Lx6
R1551 445 00
R1551 447 00
R1551 449 00
38
33,8
13,55
8,15
40x12Rx6
R1511 455 00
R1511 457 00
R1511 459 00
38
33,8
13,97
8,27
4500
7500
40x16Rx6
R1511 465 00
R1511 467 00
R1511 469 00
38
33,8
12,90
7,95
40x20Rx6
R1511 475 00
R1511 477 00
R1511 479 00
38
33,8
13,52
8,14
40x40Rx6
R1511 495 10
R1511 497 10
R1511 499 10
38
33,8
13,42
8,11
50x5Rx3,5
R1511 515 00
R1511 517 00
R1511 519 00
49
46,4
40,03
4500
5000
14,05
50x10Rx6
R1511 545 00
R1511 547 00
R1511 549 00
48
43,8
35,71
13,25
50x12Rx6
R1511 555 00
R1511 557 00
R1511 559 00
48
43,8
36,58
13,41
50x16Rx6
R1511 565 00
R1511 567 00
R1511 569 00
48
43,8
34,37
13,00
50x20Rx6,5
R1511 575 10
R1511 577 10
R1511 579 10
48
43,3
34,50
13,01
50x40Rx6,5
R1511 595 10
R1511 597 10
R1511 599 10
48
43,3
34,34
4500
7500
12,98
63x10Rx6
R1511 645 00
R1511 647 00
R1511 649 00
61
56,8
95,82
21,72
63x20Rx6,5
R1511 675 10
R1511 677 10
R1511 679 10
61
56,3
93,29
21,42
63x40Rx6,5
R1511 695 10
R1511 697 10
R1511 699 10
61
56,3
93,08
21,40
80x10Rx6,5
R1511 745 00
R1511 747 00
R1511 749 00
78
73,3
256,86
35,58
* Наружный диаметр d1
изменен
R310RU 3301 (2006.02) ШВП
Linear Motion and Assembly
Technologies
Bosch Rexroth AG
51
Шариковинтовые приводы Rexroth

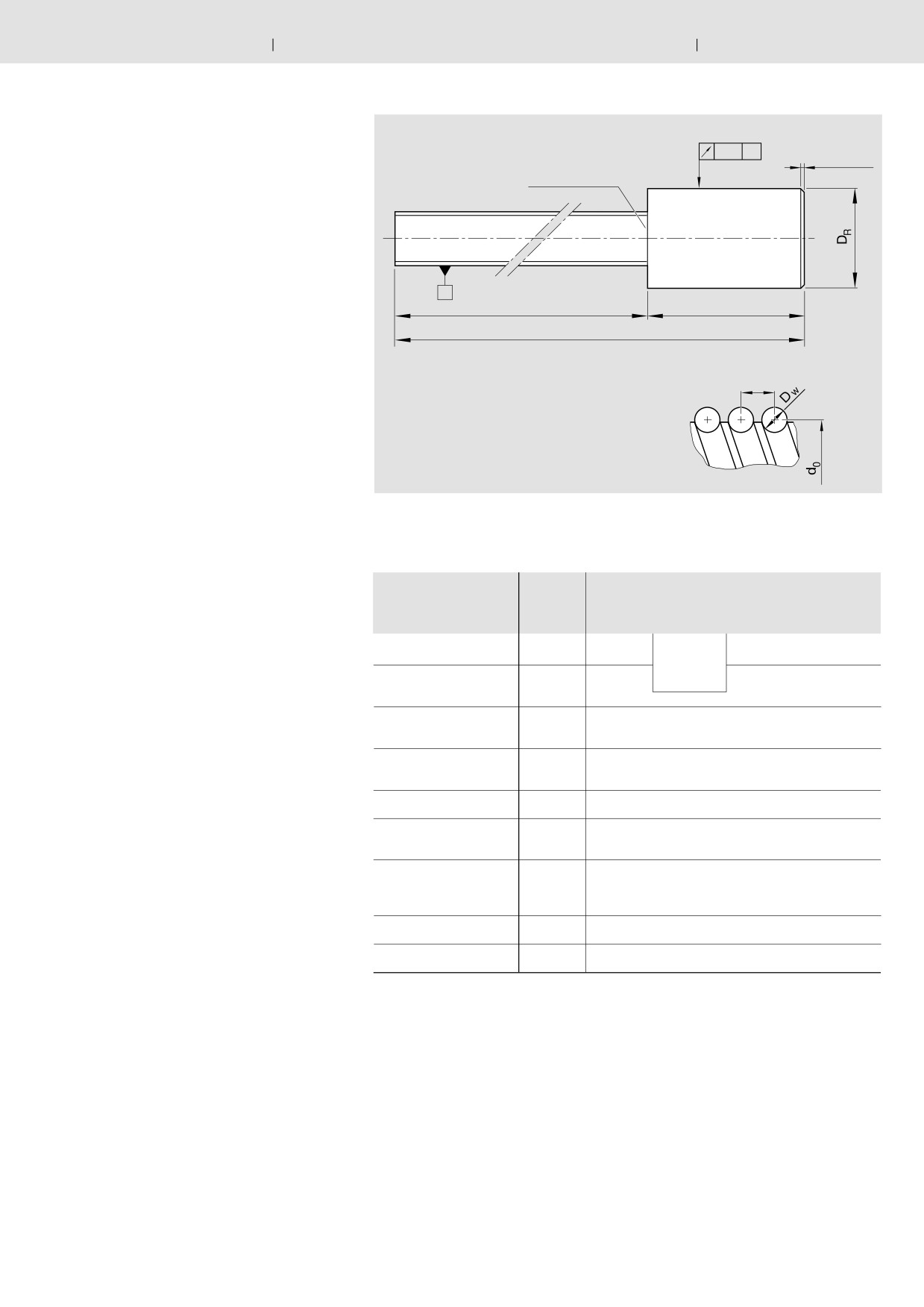

Заготовки, сваренные
трением, для изготовления
0,5
C
0,5 x 45
прецизионных накатных
сварено трением
винтов SNR
Сваренная трением заготовка
состоит из:
- прецизионного накатного винта и
- необработанной цапфы.
C
L
LR
S
Цапфа приваривается трением
LGes
с одной стороны и может поставляться
разных размеров.
По Вашей просьбе мы можем
P
предложить Вам решение проблем,
связанных с применением больших
диаметров под концевые опоры
(например, при необходимости
выточки для канавки или при
недостаточном месте для упорного
подшипника).
Пожалуйста, обращайтесь.
Отдельная поставка винта без
обработки концов и без гайки
Типоразмер
Класс
Размеры (mm)
не предусмотрена.
допуска
d
L
L
0 x P x Dw
DR
R
LGes
S
1
+2
6x1Rx0,8
6x2Rx0,8
По запросу
8x1Rx0,8
8x2Rx1,2
8x2,5Rx1,588
T5
14,25
100
1100
1000
12x2Rx1,2
T5
23,25
100
1100
1000
12x5Rx2
T5
23,25
150
1250
1100
12x10Rx2
T5
23,30
150
1250
1100
16x5Rx3
T5
30,35
200
1700
1500
16x10Rx3
T5
30,35
200
1700
1500
16x16Rx3
T5
30,35
200
1700
1500
20x5Rx3
T5
31,50
200
1700
1500
20x20Rx3,5
T5
30,35
160
1160
1000
25x5Rx3
T5
36,60
200
1700
1500
25x10Rx3
T5
36,60
200
1700
1500
25x25Rx3,5
T5
36,60
200
1700
1500
32x5Rx3,5
T5
46,60
250
2050
1800
32x10Rx3,969
T5
46,60
250
2050
1800
32x20Rx3,969
T5
46,60
250
2050
1800
32x32Rx3,969
T5
46,60
250
2050
1800
40x10Rx6
T5
49,30
300
2300
2000
40x20Rx6
T5
49,30
300
2300
2000
50x10Rx6
T5
61,30
300
2300
2000
50x20Rx6,5
T5
61,30
300
2300
2000
52
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth

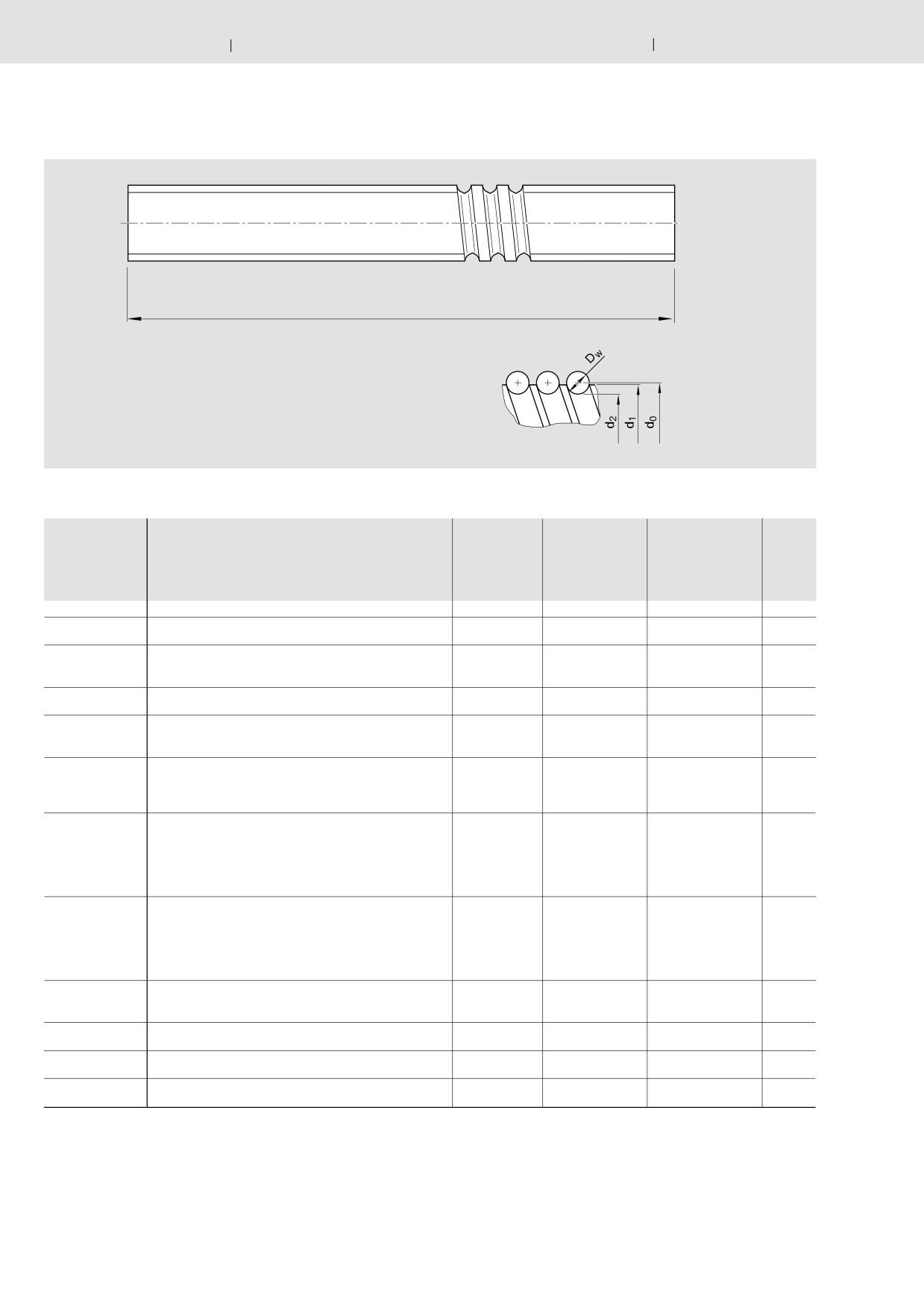

Прецизионный винт SNF
L Ges
LGes = общая длина
Внимание: по производственным причинам
диаметр стержня d2 прецизионного винта
может быть меньше максимум на 0,3 mm
Типоразмер
Класс
Класс
Класс
Макс. длина
допуска
допуска
допуска
Момент
быстрая
по
Вес
P1
P3
P5
инерции
постав
запросу
d0 x P x Dw
Номер
Номер
Номер
d1
d2
Js
ка
изделия
изделия
изделия
(mm)
(mm)
(kgcm2/m)
(kg/m)
8 x 2,5R x 1,588
-
R1521 233 00
R1521 235 00
7,5
6,2
0,02
800
1500
0,30
12 x 5R x 2
-
R1521 463 10
R1521 465 10
11,4
9,8
0,11
800
1500
0,75
12 x 10R x 2
-
R1521 493 00
R1521 495 00
11,4
9,8
0,12
800
1500
0,73
16 x 5R x 3
R1501 011 00
R1501 013 00
R1501 015 00
15
12,8
0,31
1000
3000
1,24
16 x 10R x 3
R1501 041 00
R1501 043 00
R1501 045 00
15
12,8
0,35
1000
3000
1,31
16 x 16R x 3
R1501 061 10
R1501 063 10
R1501 065 10
15
12,8
0,37
1000
3000
1,34
20 x 5R x 3
R1501 111 00
R1501 113 00
R1501 115 00
19
16,8
0,85
1200
3000
2,03
20 x 20R x 3,5
R1501 171 10
R1501 173 10
R1501 175 10
19,3
16,6
1,01
1200
3000
2,22
25 x 5R x 3
R1501 211 00
R1501 213 00
R1501 215 00
24
21,8
2,23
1500
5000
3,31
25 x 10R x 3
R1501 241 00
R1501 243 00
R1501 245 00
24
21,8
2,39
1500
5000
3,43
25 x 25R x 3,5
R1501 281 10
R1501 283 10
R1501 285 10
24
21,3
2,46
1500
5000
3,48
32 x 5R x 3,5
R1501 311 00
R1501 313 00
R1501 315 00
31
28,3
6,05
3000
5000
5,45
32 x 10R x 3,969
R1501 341 10
R1501 343 10
R1501 345 10
31
27,8
6,40
3000
5000
5,60
32 x 20R x 3,969
R1501 371 10
R1501 373 10
R1501 375 10
31
27,8
6,76
3000
5000
5,76
32 x 32R x 3,969
R1501 391 10
R1501 393 10
R1501 395 10
31
27,8
6,89
3000
5000
5,83
40 x 5R x 3,5
R1501 411 00
R1501 413 00
R1501 415 00
39
36,3
15,66
4000
5000
8,78
40 x 10R x 6
R1501 441 00
R1501 443 00
R1501 445 00
38
33,7
13,53
5000
8000
8,14
40 x 12R x 6
R1501 451 00
R1501 453 00
R1501 455 00
38
33,7
13,40
5000
8000
8,27
40 x 16R x 6
R1501 461 00
R1501 463 00
R1501 465 00
38
33,7
14,48
5000
8000
8,43
40 x 20R x 6
R1501 471 00
R1501 473 00
R1501 475 00
38
33,7
14,80
5000
8000
8,52
40 x 40R x 6
R1501 491 10
R1501 493 10
R1501 495 10
38
33,7
15,42
5000
8000
8,71
50 x 5R x 3,5
R1501 511 00
R1501 513 00
R1501 515 00
49
46,3
40,06
4000
5000
14,05
50 x 10R x 6
R1501 541 00
R1501 543 00
R1501 545 00
48
43,7
35,57
5000
8000
13,24
50 x 12R x 6
R1501 551 00
R1501 553 00
R1501 555 00
48
43,7
36,55
5000
8000
13,40
50 x 16R x 6
R1501 561 00
R1501 563 00
R1501 565 00
48
43,7
37,64
5000
8000
13,60
50 x 20R x 6,5
R1501 571 10
R1501 573 10
R1501 575 10
48
43,2
37,70
5000
8000
13,61
50 x 40R x 6,5
R1501 591 10
R1501 593 10
R1501 595 10
48
43,2
39,29
5000
8000
13,91
63 x 10R x 6
R1501 641 00
R1501 643 00
R1501 645 00
61
56,7
95,71
5000
8000
21,71
63 x 20R x 6,5
R1501 671 10
R1501 673 10
R1501 675 10
61
56,2
99,98
5000
8000
22,18
63 x 40R x 6,5
R1501 691 10
R1501 693 10
R1501 695 10
61
56,2
103,36
5000
8000
22,57
80 x 10R x 6,5
R1501 741 00
R1501 743 00
R1501 745 00
78
73,2
256,36
5000
8000
35,54
80 x 20R x 12,7
R1501 771 00
R1501 773 00
R1501 775 00
76
66,9
211,51
5000
8000
32,16
100 x 10R x 6,5
R1501 841 00
R1501 843 00
R1501 845 00
98
93,2
652,67
5000
8000
56,74
100 x 20R x 12,7
R1501 871 00
R1501 873 00
R1501 875 00
96
86,9
560,12
5000
8000
52,44
125 x 10R x 6,5
R1501 941 00
R1501 943 00
R1501 945 00
123
118,2
1574,25
5000
8000
90,02
125 x 20R x 12,7
R1501 971 00
R1501 973 00
R1501 975 00
121
111,9
1460,94
5000
8000
84,73
R310RU 3301 (2006.02) ШВП
Linear Motion and Assembly
Technologies
Bosch Rexroth AG
53
Шариковинтовые приводы Rexroth
Область применения
Прецизионный винт SNF может
Создание запасов
Примечание:
успешно использоваться там,
Прецизионные винты SNF,
Номера изделий, указанные в таблицах,
где требуется высокая точность.
как правило, изготавливаются
показывают линейную длину винтов
по заказу с обработкой концов.
без обработки концов.
Отдельная поставка винта без
Для винтов со специальной обработкой
обработки концов и без гайки не
концов, выполненной по просьбе
предусмотрена.
заказчика, и с установленной гайкой
присваиваются отдельные
Шариковинтовые приводы с винтами
идентификационные номера.
классов Р3 и Р1 поставляются
в стандартном исполнении
с протоколом контроля шага.
Прецизионные винты SNF
«фиксированной длины»
0,5
C
0,5 x 45°
На наших складах имеются запасы вин
тов стандартных размеров и обычной дли
ны на случай необходимости их срочной
поставки, например, для ремонта, для ис
пользования в качестве образца или опыт
C
ного экземпляра.
LS
С ростом заказов мы расширяем свои запа
LGes
сы готовых винтов стандартных размеров.
Делайте соответствующие запросы.
P
Обратите внимание на то, что при больших
диаметрах концов винтов (больше, чем d2),
частично могут быть видны винтовые ка
навки.
Внимание: по производственным причинам, диаметр стержня d2
прецизионного винта может быть меньше максимум на 0,3 mm.
54
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth

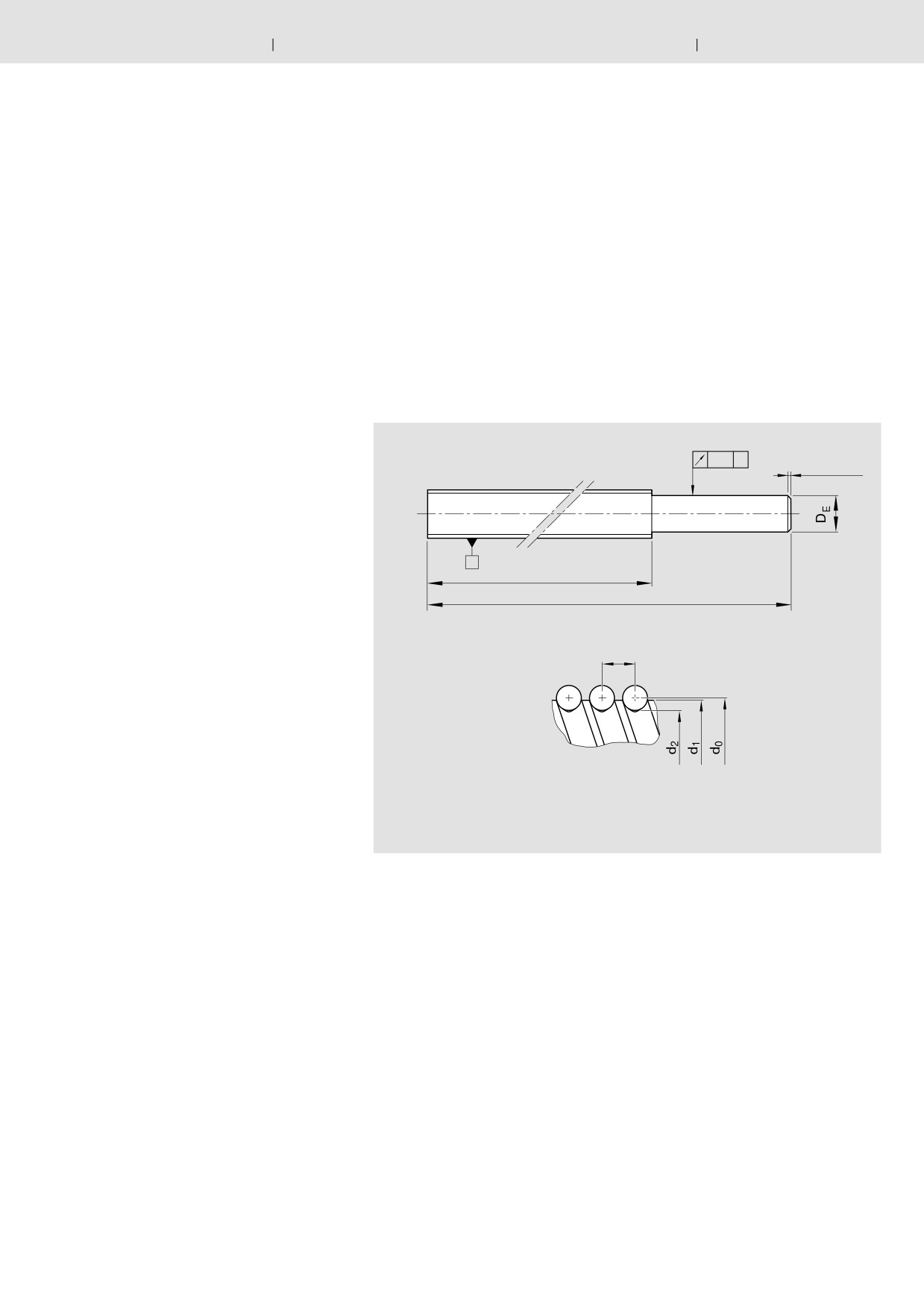

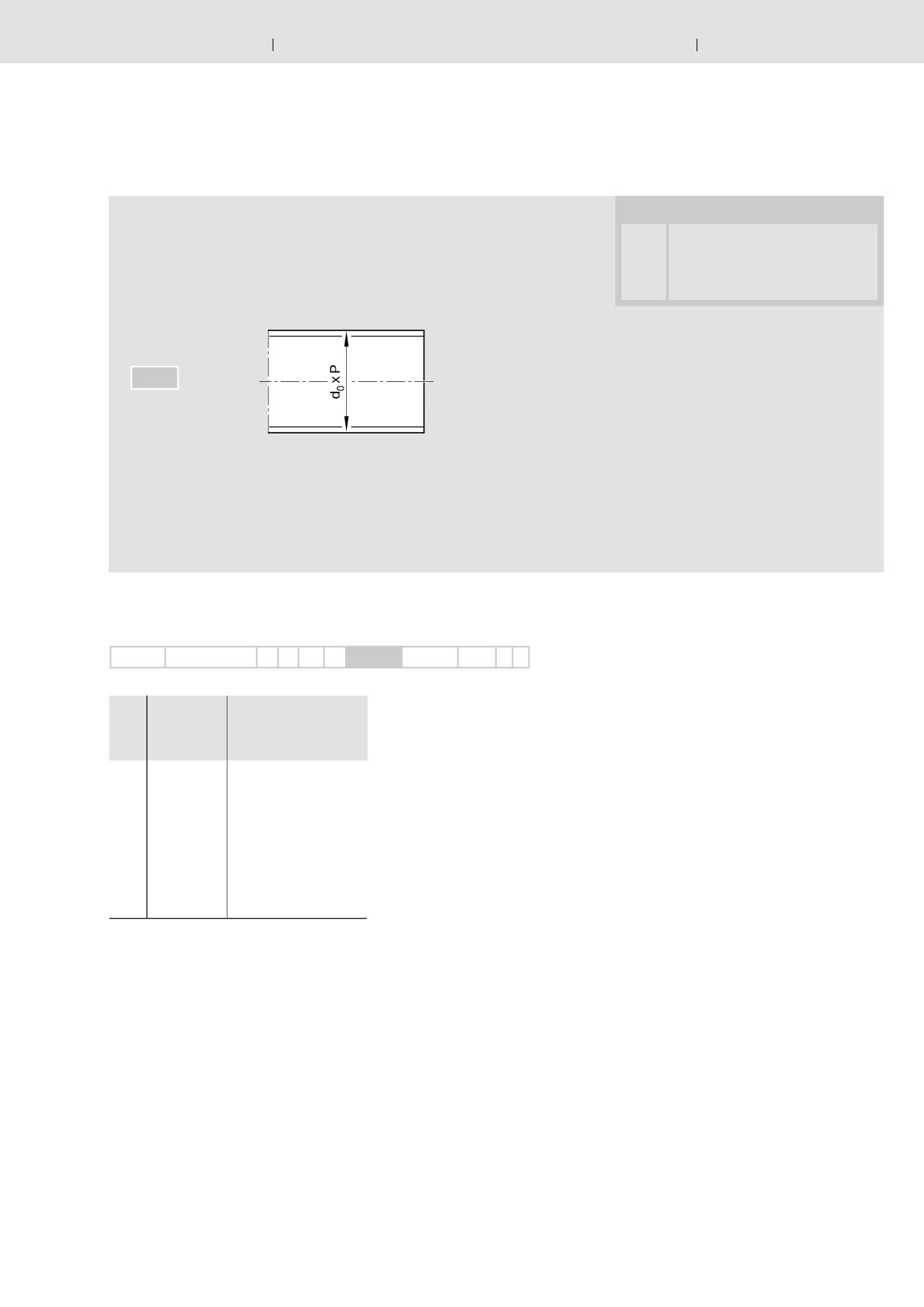

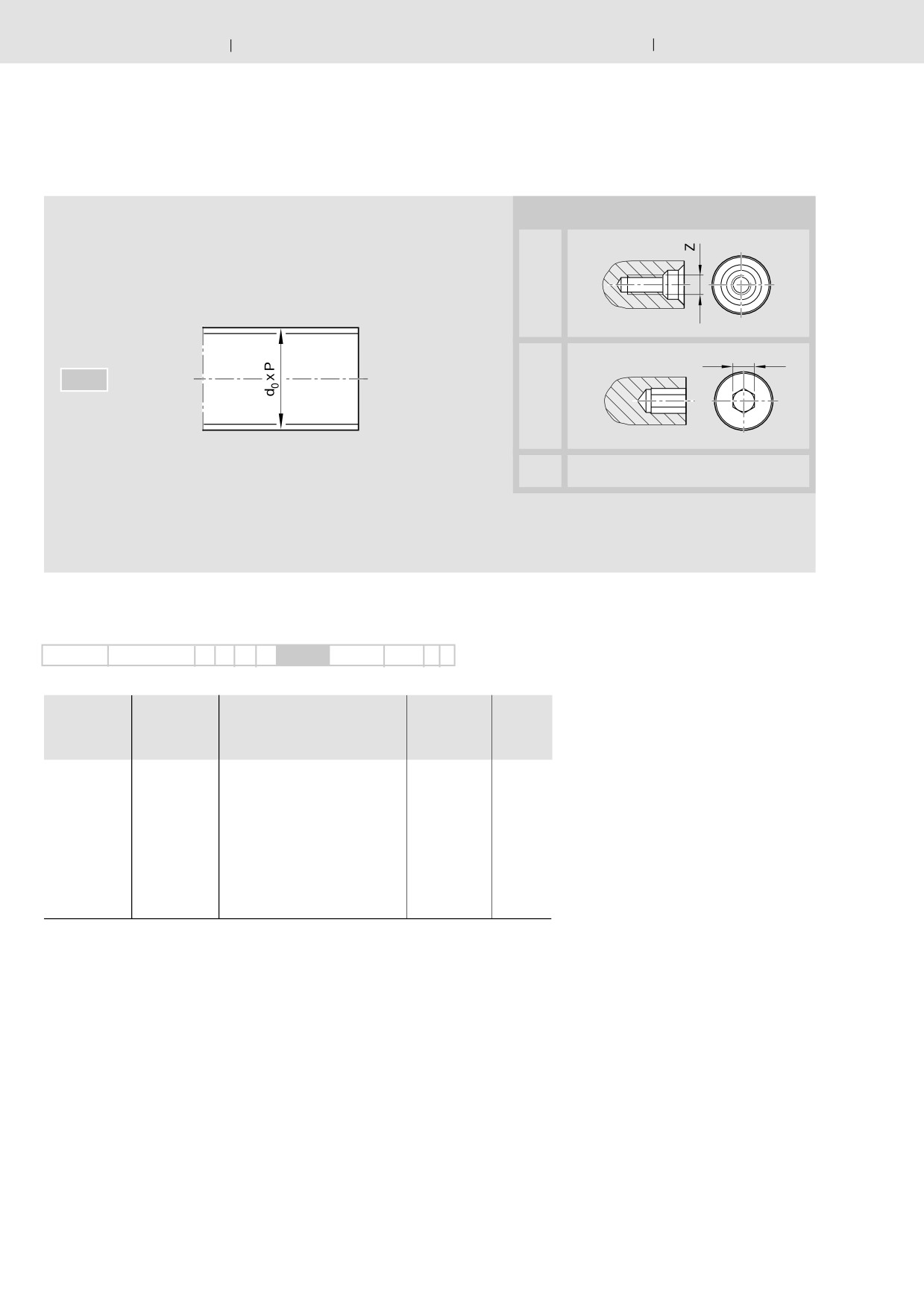

Концы винтов, форма 00, конец обрезан в размер,
торец обработан
Варианты (обработка торца)
Z
S
00
S
K
Нет; зона входа шариков закруглена
Код заказа:
SEMES
20 x 5R x 34
X
X
T7
R
00Z200 82Z120
1250
1
0
Форма
Исполнение
Типоразмер
Центровое
Внутр.
шариковинтового привода
отверстие
шести
гранник
d0
P
Z
S
060
6
1/2
-
-
080
8
1/2/2,5
-
-
120
12
2/5/10
M3
4
160
16
5/10/16
M4
5
00
200
20
5/20/40
M6
8
250
25
5/10/25
M8
10
320
32
5/10/20/32
M10
12
400
40
5/10/12/16/20/40
M12
14
500
50
5/10/12/16/20/40
M16
17
630
63
10/20/40
M20
17
800
80
10/20
M20
17
R310RU 3301 (2006.02) ШВП
Linear Motion and Assembly
Technologies
Bosch Rexroth AG
55
Шариковинтовые приводы Rexroth

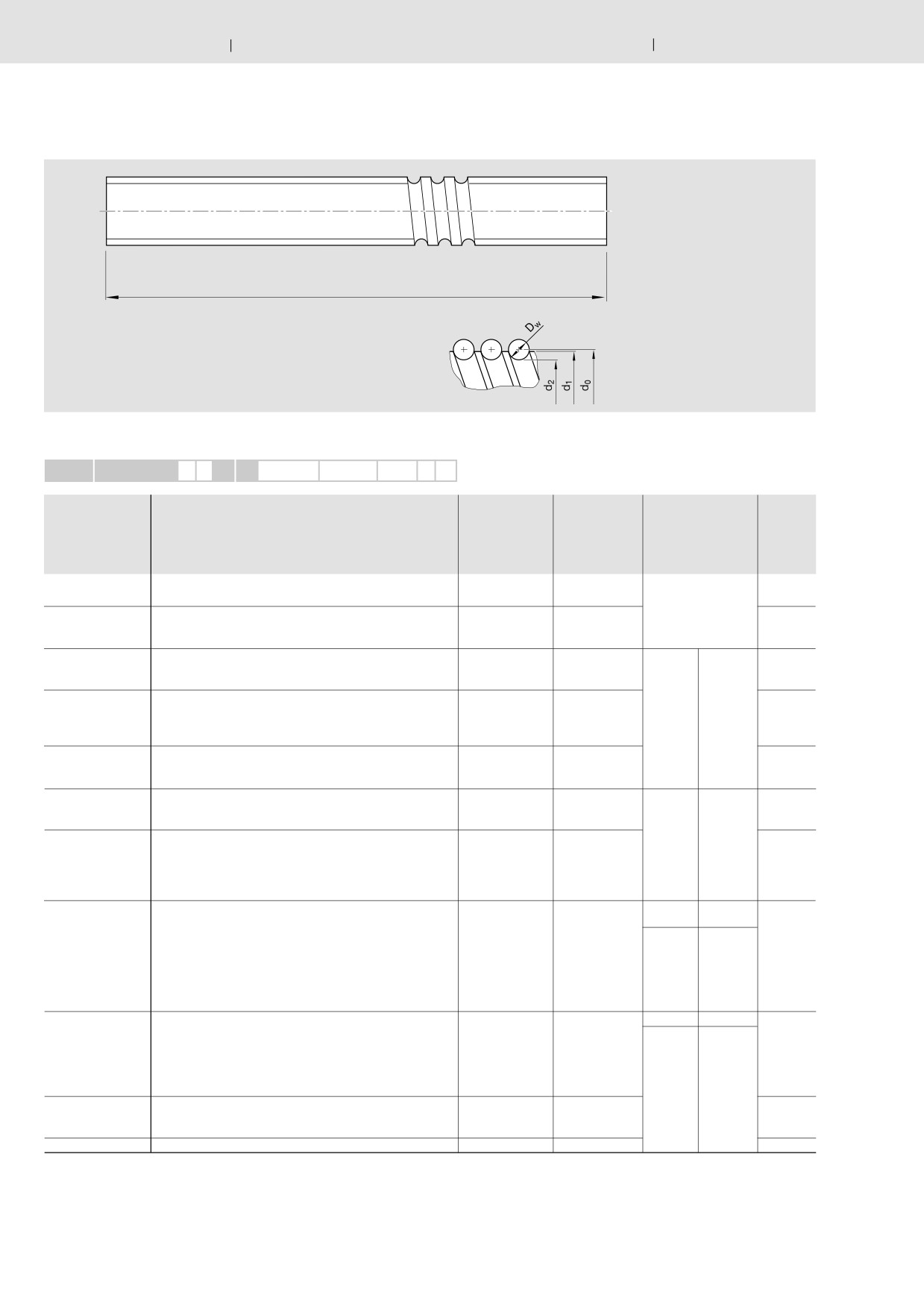

Концы винтов, форма 00, конец только обрезан в размер
по типу «T», для отдельно поставляемого винта SN
Варианты (обработка торца)
Нет; только обрезан в размер,
T
не подготовлен для монтажа
шариковой гайки
00
Код заказа:
SN
20 x 5R x 34
X
X
T7
R
00T200
00T200
1250
0
0
Фор
Исполнение
Типоразмер шарико
ма
винтового привода
d0
P
060
6
1/2
080
8
1/2/2,5
120
12
2/5/10
160
16
5/10/16
200
20
5/20/40
00
250
25
5/10/25
320
32
5/10/20/32
400
40
5/10/12/16/20/40
500
50
5/10/12/16/20/40
630
63
10/20/40
800
80
10/20
56
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth

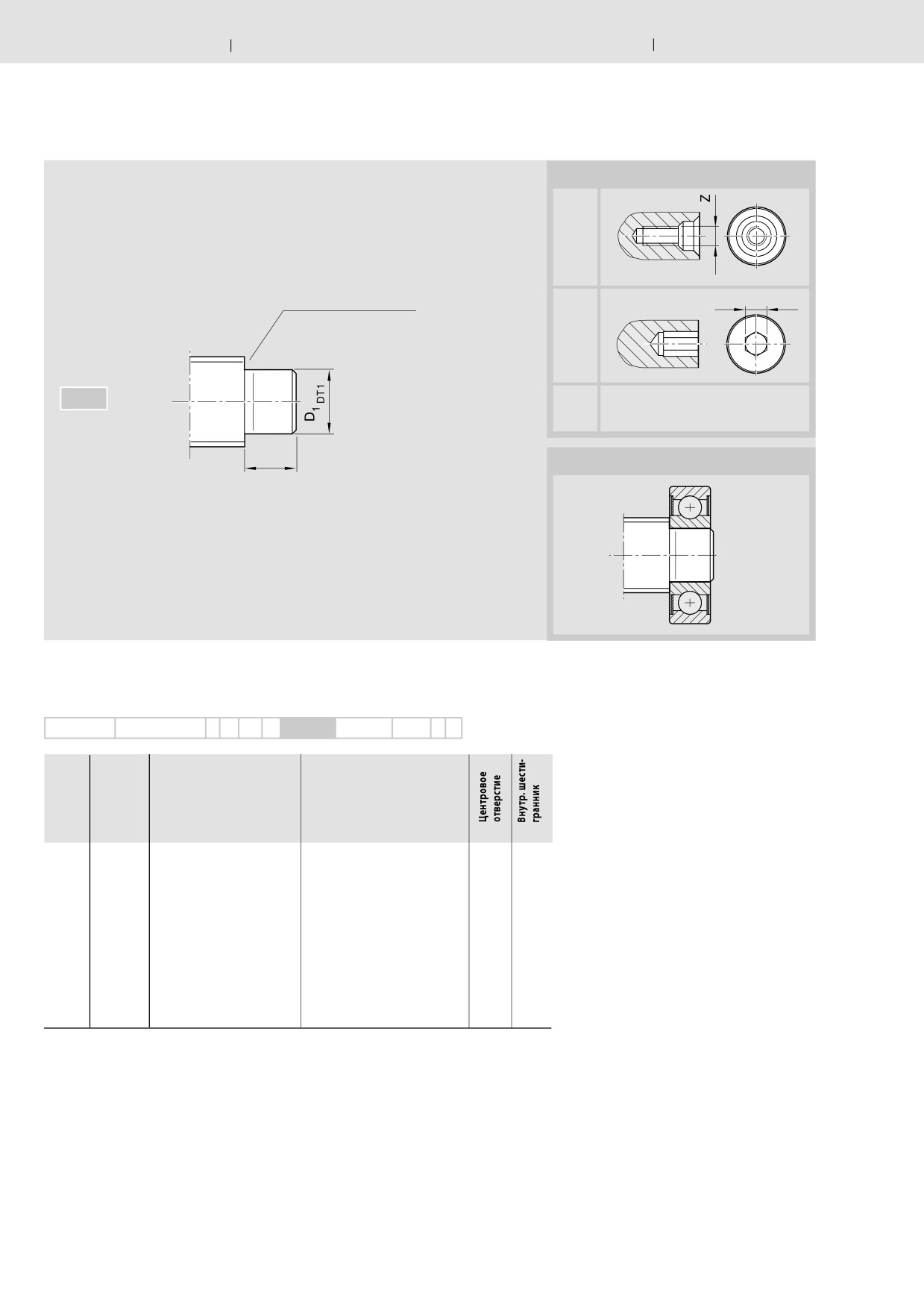

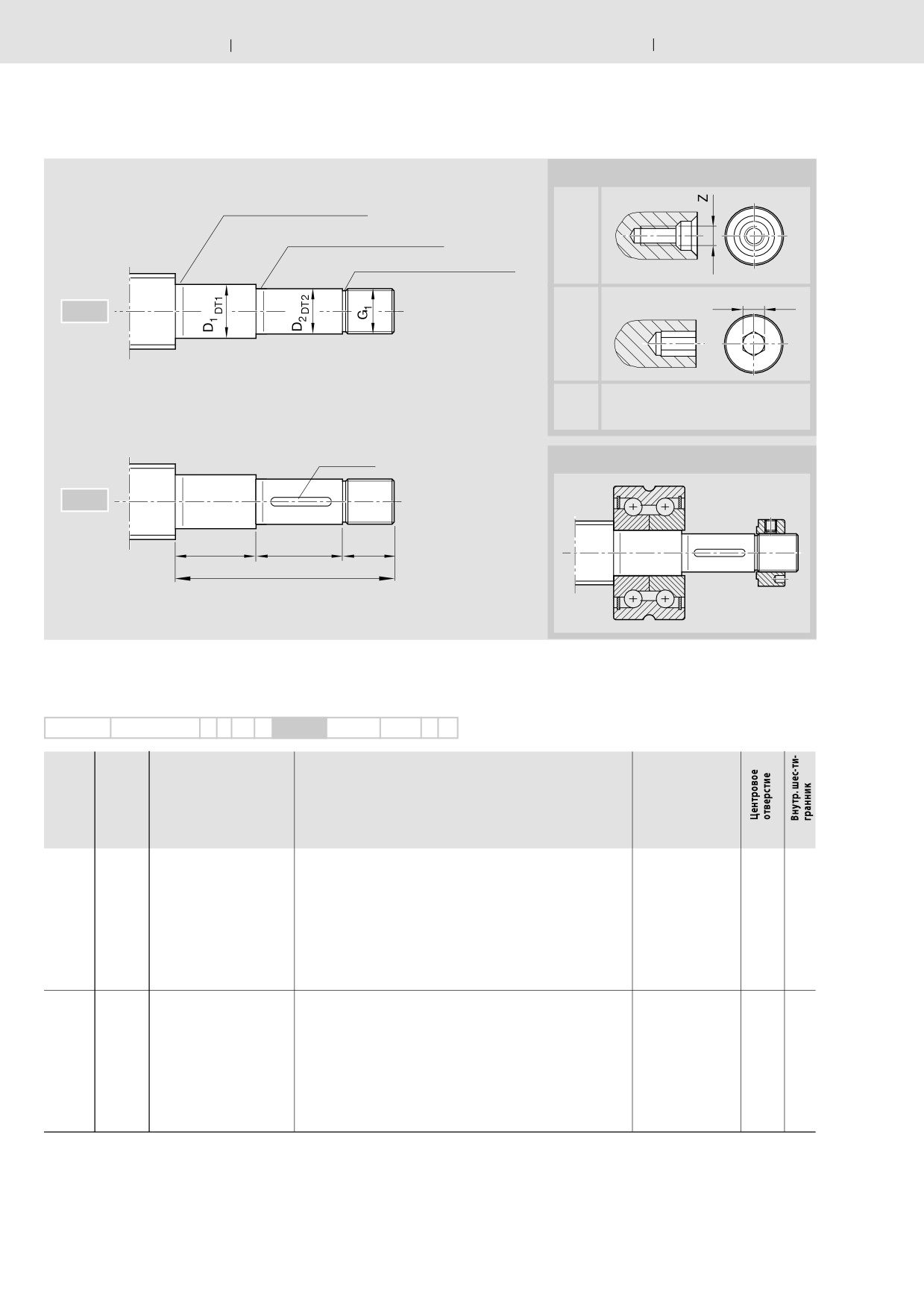

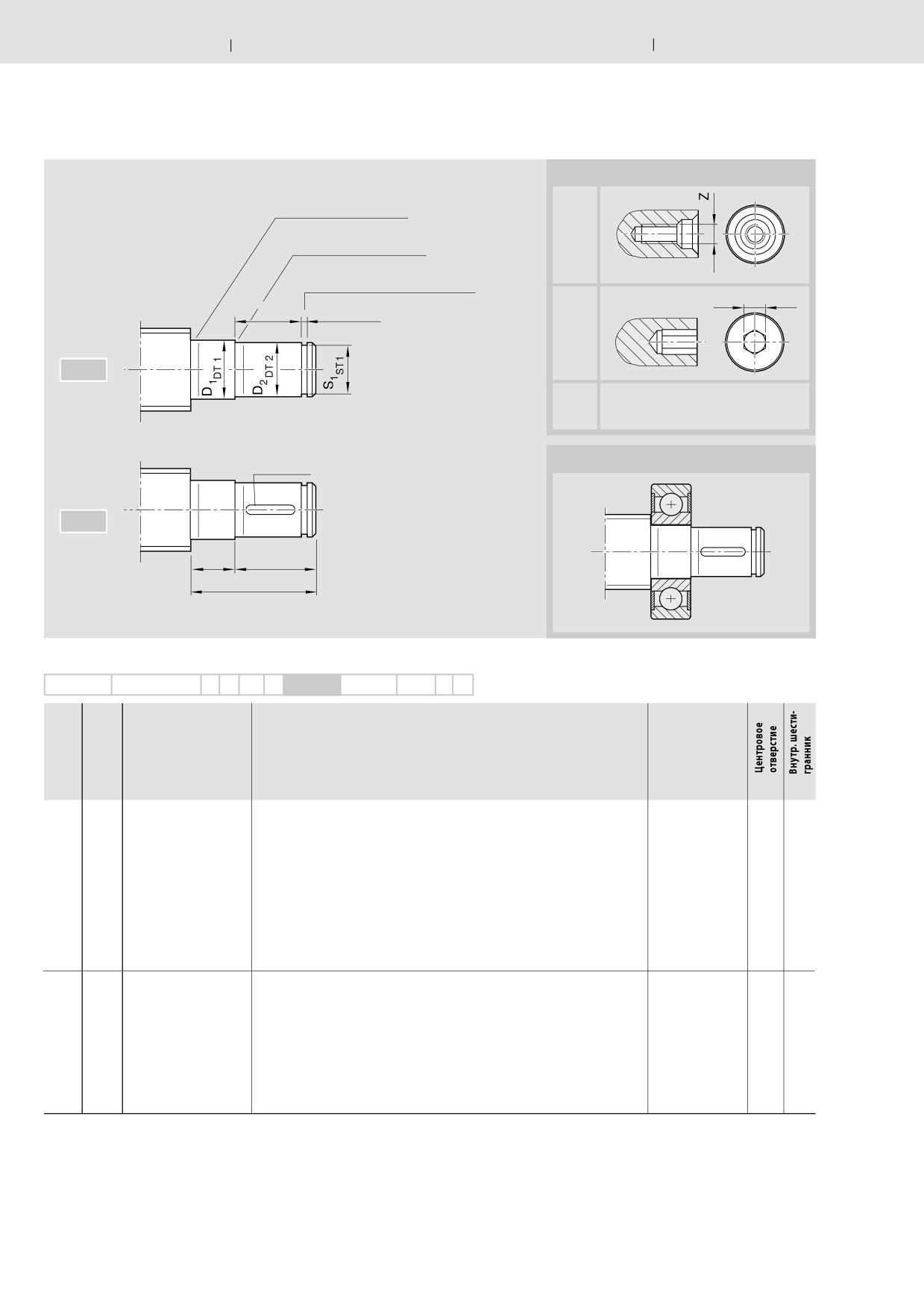

Концы винтов, форма 0102
Варианты (обработка торца)
Проточка формы E DIN 509
Z
Проточка формы E DIN 509
Проточка для стопорного кольца
DIN 471
S
LST1
L 6
LS
1
S
01
K
Нет
Применение
b Tx l x t b
02
L 1
L 2
L
Код заказа:
SEMES
20 x 5R x 34
X
X
T7
R
02Z120
82Z120
1250
1
0
Фор
Ис
Типоразмер
Размеры (mm)
Шпоночный
ма
пол
паз по DIN 6885
не
ние*
d0
P
L
D1
DT1
L1
D2
DT2
L2
L6
S1
ST1
LS1
LST1
b bT l t
Z
S
050
8
2,5
19
5
j6
5
4
h7
14
12
3,8
h10
0,50
H13
060
12
2/5/10
24
6
j6
6
5
h7
18
16
4,8
h10
0,70
H13
100
16
5/10/16
32
10
j6
9
8
h7
23
20
7,6
h10
1,10
H13
M3
120
20
5/20/40
38
12
j6
10
10
h7
28
25
9,6
h10
1,10
H13
M3
4
150
20
5/20/40
39
15
j6
11
12
h7
28
25 11,5
h11
1,10
H13
M4
4
01
170
25
5/10/25
45
17
j6
12
15
h7
33
30 14,3
h11
1,10
H13
M5
4
200
32
5/10/20/32
58
20
j6
14
18
h7
44
40 17,0
h11
1,30
H13
M6
5
250
32
5/10/20/32
69
25
j6
15
22
h7
54
50 21,0
h11
1,30
H13
M8
6
300
40
5/10/12/16/20/40
70
30
j6
16
28
h7
54
50 26,6
h12
1,60
H13
M10
10
350
50
5/10/12/16/20/40
82
35
j6
17
32
h7
65
60 30,3
h12
1,60
H13
M12
10
500
63
10/20/40
107
50
j6
20
48
h7
87
80 45,5
h12
1,85
H13
M16
17
600
80
10/20
109
60
j6
22
58
h7
87
80 55,0
h12
2,15
H13
M20
17
100
16
5/10/16
32
10
j6
9
8
h7
23
20
7,6
h10
1,10
H13
2 P9 14 1,2M3
120
20
5/20/40
38
12
j6
10
10
h7
28
25
9,6
h10
1,10
H13
3 P9 20 1,8M3
4
150
20
5/20/40
39
15
j6
11
12
h7
28
25 11,5
h11
1,10
H13
4 P9 20 2,5M4
4
170
25
5/10/25
45
17
j6
12
15
h7
33
30 14,3
h11
1,10
H13
5 P9 25 3,0M5
4
02
200
32
5/10/20/32
58
20
j6
14
18
h7
44
40 17,0
h11
1,30
H13
6 P9 28 3,5M6
5
250
32
5/10/20/32
69
25
j6
15
22
h7
54
50 21,0
h11
1,30
H13
6 P9 36 3,5M8
6
300
40
5/10/12/16/20/40
70
30
j6
16
28
h7
54
50 26,6
h12
1,60
H13
8 P9 36 4,0M10
10
350
50
5/10/12/16/20/40
82
35
j6
17
32
h7
65
60 30,3
h12
1,60
H13
10 P9 40 5,0M12
10
500
63
10/20/40
107
50
j6
20
48
h7
87
80 45,5
h12
1,85
H13
14 P9 63 6,0M16
17
600
80
10/20
109
60
j6
22
58
h7
87
80 55,0
h12
2,15
H13
16 P9 63 6,0M20
17
* Расположение концов винта относительно подшипниковых узлов зависит от исполнения.
R310RU 3301 (2006.02) ШВП
Linear Motion and AssemblyTechnologies
Bosch Rexroth AG
57
Шариковинтовые приводы Rexroth

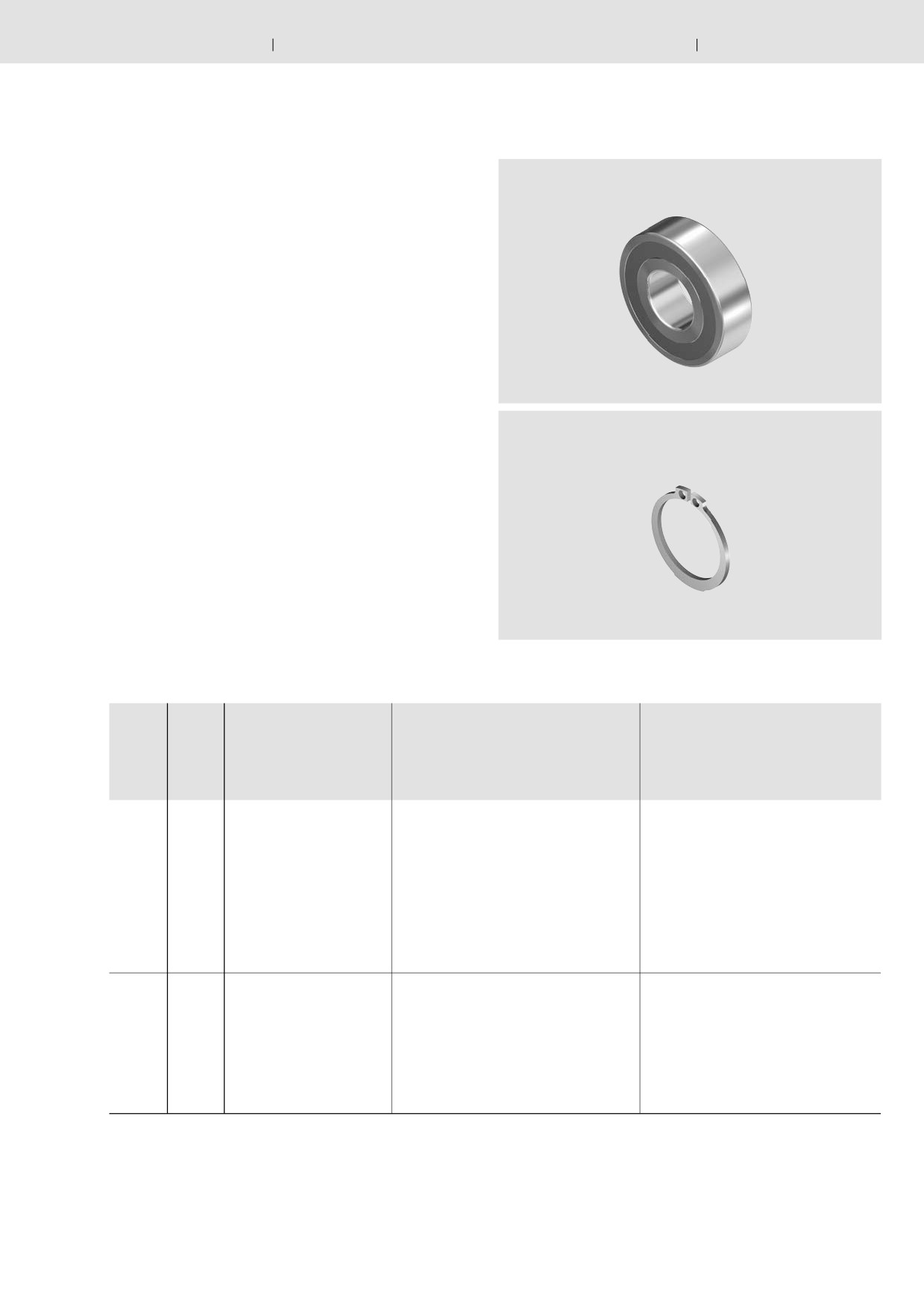

Концевые опоры для концов винтов формы 0102
Радиальный шарикоподшипник по DIN 625
Стопорное кольцо по DIN 471
Форма
Испол
Типоразмер
Радиальный шарикоподшипник
Стопорное кольцо
нение
по DIN 625
по DIN 471
Обозначение
Номер
Oбозначение
Номер
d0
P
изделия
изделия
050
8
2,5
625.2RS
R3414 048 00
4x0,4
R3410 765 00
060
12
2/5/10
626.2RS
R3414 043 00
5x0,6
R3410 742 00
100
16
5/10/16
6200.2RS
R3414 049 00
8x0,8
R3410 737 00
120
20
5/20/40
6201.2RS
R3414 042 00
10x1
R3410 745 00
150
20
5/20/40
6202.2RS
R3414 074 00
12x1
R3410 712 00
01
170
25
5/10/25
6203.2RS
R3414 050 00
15x1
R3410 748 00
200
32
5/10/20/32
6204.2RS
R3414 038 00
18x1,2
R3410 723 00
250
32
5/10/20/32
6205.2RS
R3414 063 00
22x1,2
R3410 714 00
300
40
5/10/12/16/20/40
6206.2RS
R3414 051 00
28x1,5
R3410 752 00
350
50
5/10/12/16/20/40
6207.2RS
R3414 075 00
32x1,5
R3410 753 00
500
63
10/20/40
6210.2RS
R3414 077 00
48x1,75
R3410 718 00
600
80
10/20
6212.2RS
R3414 078 00
58x2
R3410 728 00
100
16
5/10/16
6200.2RS
R3414 049 00
8x0,8
R3410 737 00
120
20
5/20
6201.2RS
R3414 042 00
10x1
R3410 745 00
150
20
5/20
6202.2RS
R3414 074 00
12x1
R3410 712 00
170
25
5/10/25
6203.2RS
R3414 050 00
15x1
R3410 748 00
02
200
32
5/10/20/32
6204.2RS
R3414 038 00
18x1,2
R3410 723 00
250
32
5/10/20/32
6205.2RS
R3414 063 00
22x1,2
R3410 714 00
300
40
5/10/12/16/20/40
6206.2RS
R3414 051 00
28x1,5
R3410 752 00
350
50
5/10/12/16/20/40
6207.2RS
R3414 075 00
32x1,5
R3410 753 00
500
63
10/20/40
6210.2RS
R3414 077 00
48x1,75
R3410 718 00
600
80
10/20
6212.2RS
R3414 078 00
58x2
R3410 728 00
58
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth
Концы винтов, форма 1112
Варианты (обработка торца)
Проточка формы F DIN 509
Проточка формы E DIN 509
Z
Резьбовая проточка DIN 76
короткая
S
11
S
K
Нет
bT
b x l x t
Применение
12
L
1
L2
LG
1
L
Код заказа:
SEMES
20 x 5R x 34
1
2
T7
R
12Z120
41Z120
1250
1
0
Форма
Испол
Типоразмер
Размеры (mm)
Шпоночный паз
нение*
по DIN 6885
d0
P
L
D1
DT1
L1
D2
DT2
L2
G1
LG1
b bT l t
Z
S
100
16
5/10/16
48
10
h6
18
8
h7
20
M6x0,5
10
-
-
120
20
5/20/40
60
12
h6
23
10
h7
25
M10x1
12
M3
4
170
25
5/10/25
75
17
h6
23
15
h7
30
M15x1
22
M5
4
200
32
5/10/20/32
88
20
h6
26
18
h7
40
M17x1
22
M5
5
250
40
10/12/16/20/40
126
25
h6
54
22
h7
50
M20x1
22
M6
5
11
300
40
5
101
30
h6
25
28
h7
50
M25x1,5
26
M8
8
301
50
10/12/16/20/40
130
30
h6
54
28
h7
50
M25x1,5
26
M8
8
350
50
5
118
35
h6
32
32
h7
60
M30x1,5
26
M10
10
400
63
10/20/40
132
40
h6
44
38
h7
60
M35x1,5
28
M12
12
500
80
10/20
160
50
h6
52
48
h7
80
M40x1,5
28
M16
12
100
16
5/10/16
48
10
h6
18
8
h7
20
M6x0,5
10
2
P9
14
1,2
-
-
120
20
5/20/40
60
12
h6
23
10
h7
25
M10x1
12
3
P9
20
1,8
M3
4
170
25
5/10/25
75
17
h6
23
15
h7
30
M15x1
22
5
P9
25
3
M5
4
200
32
5/10/20/32
88
20
h6
26
18
h7
40
M17x1
22
6
P9
28
3,5
M5
5
12
250
40
10/12/16/20/40
126
25
h6
54
22
h7
50
M20x1
22
6
P9
36
3,5
M6
5
300
40
5
101
30
h6
25
28
h7
50
M25x1,5
26
8
P9
36
4
M8
8
301
50
10/12/16/20/40
130
30
h6
54
28
h7
50
M25x1,5
26
8
P9
36
4
M8
8
350
50
5
118
35
h6
32
32
h7
60
M30x1,5
26
10
P9
40
5
M10
10
400
63
10/20/40
132
40
h6
44
38
h7
60
M35x1,5
28
10
P9
40
5
M12
12
500
80
10/20
160
50
h6
52
48
h7
80
M40x1,5
28
14
P9
63
5,5
M16
12
* Расположение концов винта относительно подшипниковых узлов зависит от исполнения.
R310RU 3301 (2006.02) ШВП
Linear Motion and AssemblyTechnologies
Bosch Rexroth AG
59
Шариковинтовые приводы Rexroth

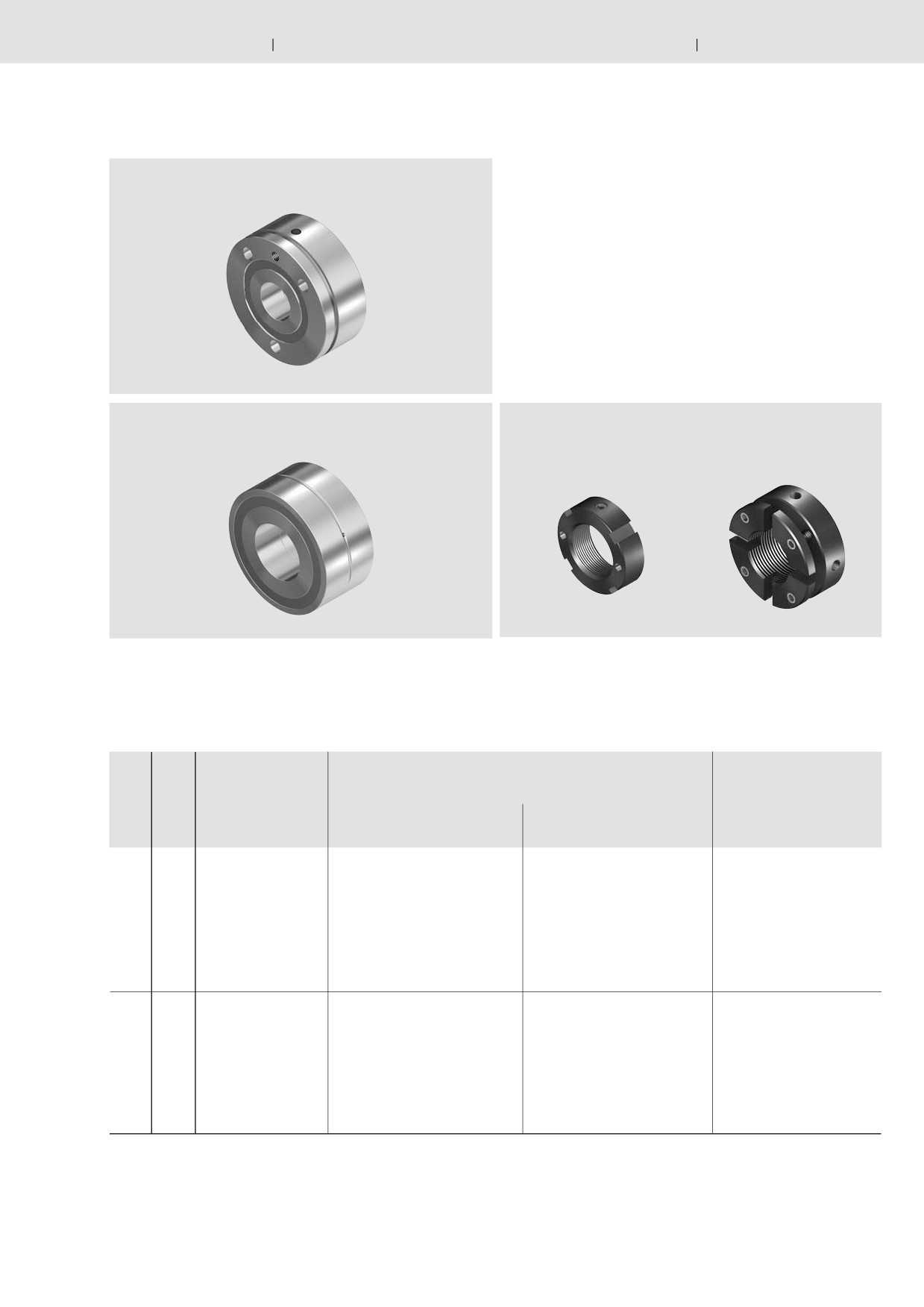

Концевые опоры для концов винтов формы 11-12
Радиальноупорный подшипник LGF
Радиальноупорный подшипник LGN
Шлицевая гайка
Шлицевая гайка
NMZ
NMA
Фор
Ис
Типоразмер
Радиальноупорный подшипник
Шлицевая гайка
ма
пол
нение
LGF
LGN
Обозна
Номер
Обозна
Номер
Обозна
Номер
d0
P
чение
изделия
чение
изделия
чение
изделия
100
16
5/10/16
-
-
LGNB1034
R3414 003 06
NMZ6x0,5
R3446 001 04
120
20
5/20/40
LGFB1255
R3414 009 06
LGNB1242
R3414 004 06
NMZ10x1
R3446 002 04
170
25
5/10/25
LGFB1762
R3414 010 06
LGNB1747
R3414 005 06
NMA15x1
R3446 020 04
200
32
5/10/20/32
LGFB2068
R3414 001 06
LGNB2052
R3414 006 06
NMA17x1
R3446 014 04
11
250
40
10/12/16/20/40
LGFC2575
R3414 015 06
LGNC2557
R3414 014 06
NMA20x1
R3446 015 04
300
40
5
LGFB3080
R3414 011 06
LGNB3062
R3414 007 06
NMA25x1,5
R3446 011 04
301
50
10/12/16/20/40
LGFC3080
R3414 027 06
LGNC3062
R3414 023 06
NMA25x1,5
R3446 011 04
350
50
5
LGFB3590
R3414 026 06
LGNB3572
R3414 022 06
NMA30x1,5
R3446 016 04
400
63
10/20/40
LGFB40115
R3414 028 06
LGNA4090
R3414 024 06
NMA35x1,5
R3446 012 04
500
80
10/20
LGFA50140
R3414 029 06
LGNA50110
R3414 025 06
NMA40x1,5
R3446 018 04
100
16
5/10/16
LGNB1034
R3414 003 06
NMZ6x0,5
R3446 001 04
120
20
5/20/40
LGFB1255
R3414 009 06
LGNB1242
R3414 004 06
NMZ10x1
R3446 002 04
170
25
5/10/25
LGFB1762
R3414 010 06
LGNB1747
R3414 005 06
NMA15x1
R3446 020 04
200
32
5/10/20/32
LGFB2068
R3414 001 06
LGNB2052
R3414 006 06
NMA17x1
R3446 014 04
250
40
10/12/16/20/40
LGFB2575
R3414 015 06
LGNC2557
R3414 014 06
NMA20x1
R3446 015 04
12
300
40
5
LGFB3080
R3414 011 06
LGNB3062
R3414 007 06
NMA25x1,5
R3446 011 04
301
50
10/12/16/20/40
LGFC3080
R3414 027 06
LGNC3062
R3414 023 06
NMA25x1,5
R3446 011 04
350
50
5
LGFB3590
R3414 026 06
LGNB3572
R3414 022 06
NMA30x1,5
R3446 016 04
400
63
10/20/40
LGFB40115
R3414 028 06
LGNA4090
R3414 024 06
NMA35x1,5
R3446 012 04
500
80
10/20
LGFA50140
R3414 029 06
LGNA50110
R3414 025 06
NMA40x1,5
R3446 018 04
60
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth
Концы винтов, форма 21
Варианты (обработка торца)
Z
Проточка формы Е DIN 509
S
S
21
K
Нет
L1
Применение
Код заказа:
SEMES
20 x 5R x 34
1
2
T7
R
21Z120
82Z120
1250
1
0
Форма
Испол
Типоразмер
Размеры (mm)
нение*
d0
P
D1
DT1
L1
Z
S
050
8
2,5
5
j6
5
060
12
2/5/10
6
j6
6
100
16
5/10/16
10
j6
9
M3
4
120
20
5/20/40
12
j6
10
M4
4
150
20
5/20/40
15
j6
11
M5
4
170
25
5/10/25
17
j6
12
M6
5
21
200
32
5/10/20/32
20
j6
14
M6
5
250
32
5/10/20/32
25
j6
15
M10
8
5
300
40
30
j6
16
M10
10
10/12/16/20/40
350
50
5/10/12/16/20/40
35
j6
17
M12
12
500
63
10/20/40
50
j6
20
M16
17
600
80
10/20
60
j6
22
M20
17
* Расположение концов винта относительно подшипниковых узлов зависит от исполнения.
содержание .. 1 2 3 4 ..
