Шариковинтовые приводы Rexroth
Для отдельно поставляемых винтов; только отрезанных в размер по типу «Т»
Винт
SN
20 x 5 R x 3
X X T7
R
00 T 200
00 T 200
1250
0
0

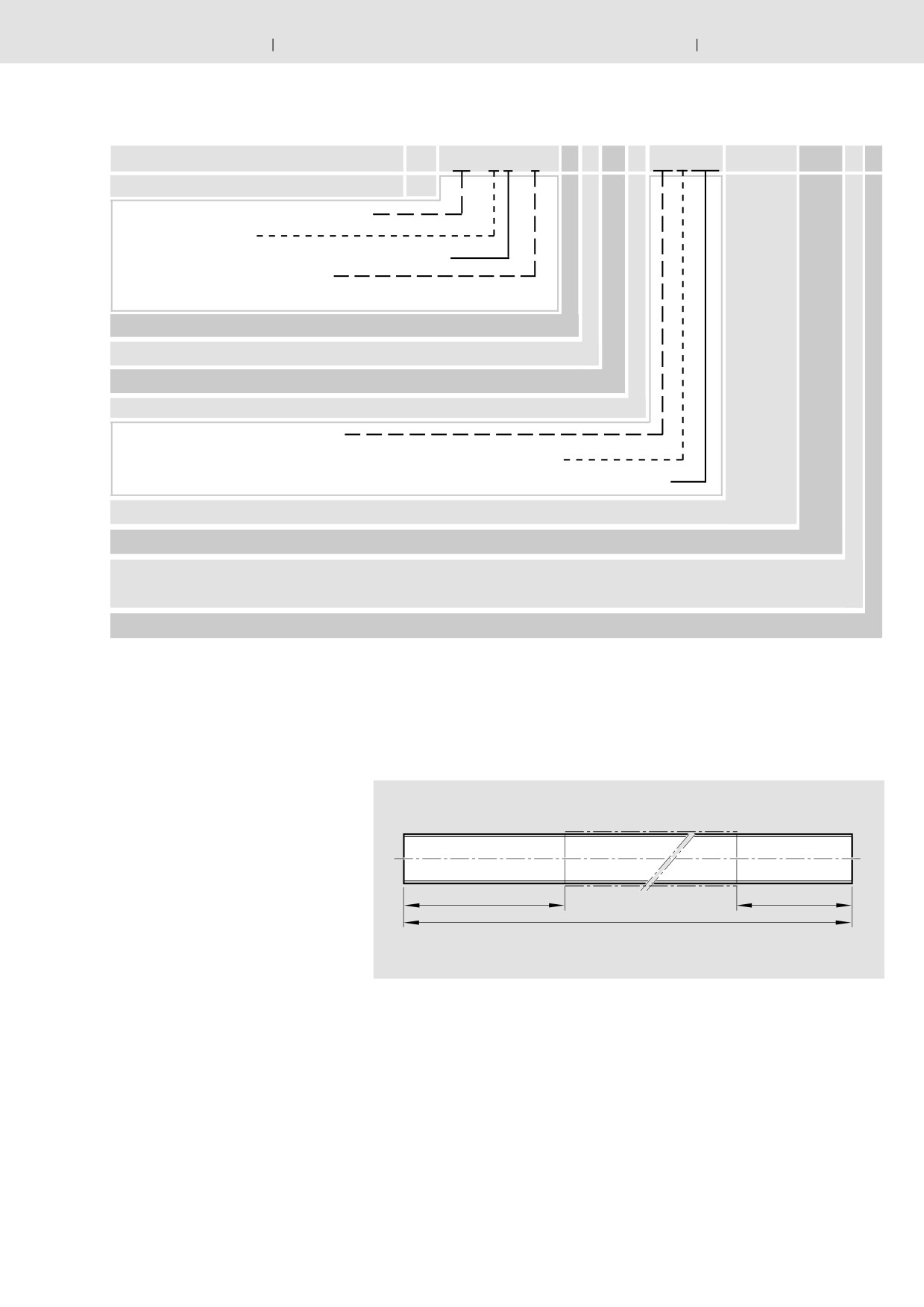

Винт
Типо
Номинальный диаметр (mm)
размер
Шаг (mm)
Направление шага R ... правое, L ... левое
Диаметр шарика (mm)
Уплотнение
X ... невозможно
Предв. натяг
X ... невозможно
Точность
T5 T7 T9 ... прецизионный накатной винт
Винт
R ... прецизионный накатной винт
Левый конец винта
Форма
Опция T ... только обрезанный в размер
Исполнение (соответствует номинальному диаметру винта)
Правый конец винта
см. левый конец винта
Общая длина LGes (mm)
Документация
0 ... стандартная (протокол приемочных испытаний)
1 ... протокол проверки шага
Смазка
0 ... законсервирован
Для отдельно поставляемых винтов с отпущенными концами
(специальное обслуживание)
Для специального обслуживания прецизи
онных накатных винтов SNR
с отпущенными концами обращайтесь за
консультацией к нам.
150 отпущено
80 отпущено
1250 общая длина
22
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth

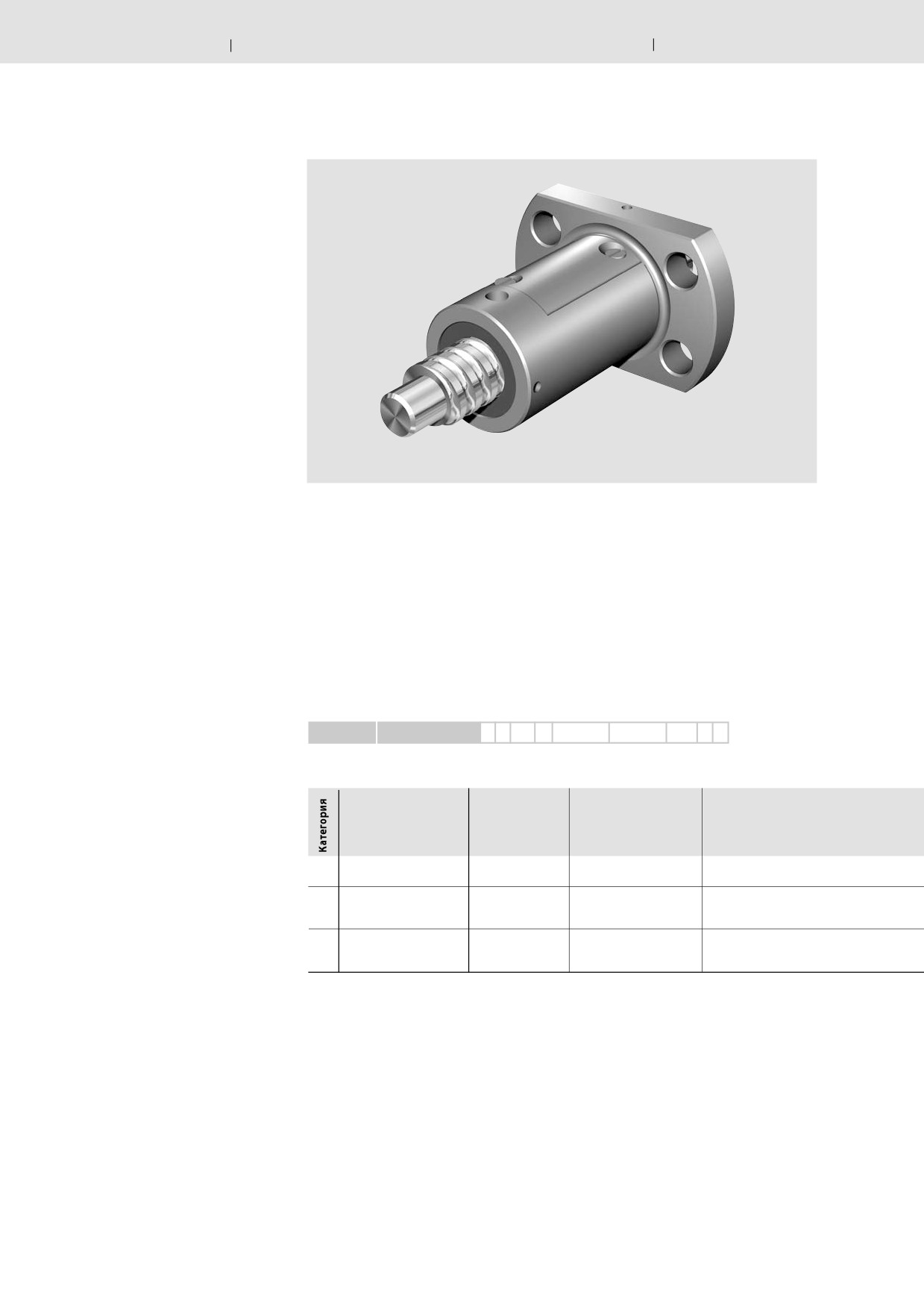

Миниатюрная одинарная фланцевая гайка FEMEB
Миниатюрная серия

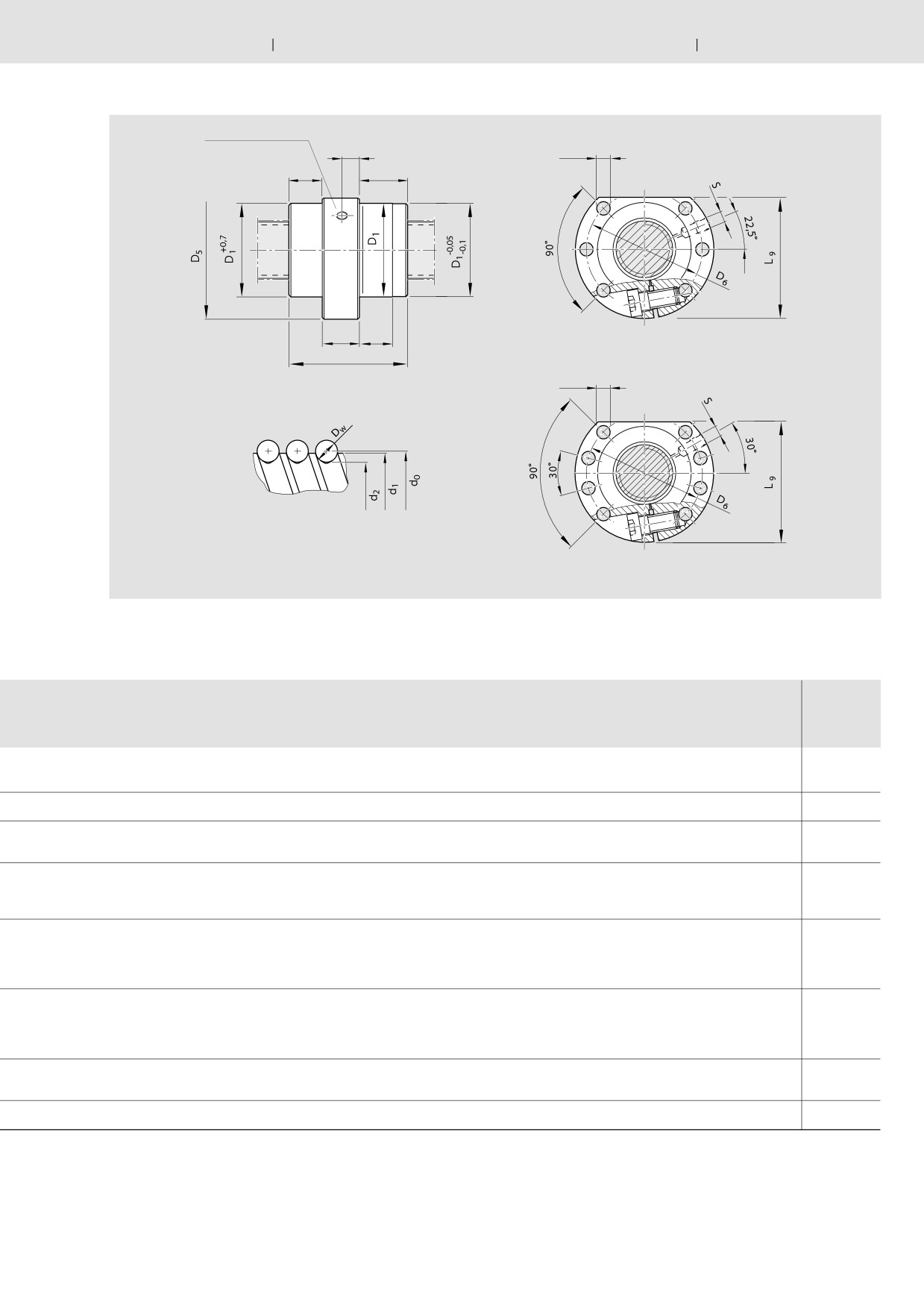

Монтажные размеры
Rexroth
Тип фланца В
С уплотнениями
С осевым люфтом или ограниченным
осевым люфтом
Для прецизионных накатных винтов
SNR классов допуска T5, T7
d0
= номинальный диаметр
Р
= шаг
(R=правый, L=левый)
= диаметр шарика
Dw
i
= число витков шариковой
дорожки
Код заказа:
FEMEB
6 x 2R x 0,8  4
1
1
T7
R
83K060
41K050
250
0
1
Типоразмер
Номер изделия
Допустимая нагрузка
Скорость*
дин.
стат.
d0 x P x Dw  i
C
C0
vmax
(N)
(N)
[m/min]
A
6 x 1 R x 0,8  4
R1532 100 06
900
1290
3
A
6 x 2 R x 0,8  4
R1532 120 06
890
1280
6
A
8 x 1 R x 0,8  4
R1532 200 06
1020
1740
3
A
8 x 2 R x 1,2  4
R1532 220 06
1870
2760
6
A
8 x 2,5R x 1,588  3
R1532 230 06
2200
2800
15
A
12 x 2 R x 1,2  4
R1532 420 06
2240
4160
12
A
12 x 5 R x 2 
3
R1532 460 06
3800
5800
30
A
12 x 10 R x 2 
2
R1532 490 06
2500
3600
60
* См. стр. 99 Скоростная характеристика d0 .n и стр.120 Критическая скорость nk
R310RU 3301 (2006.02) ШВП
Linear Motion and Assembly
Technologies
Bosch Rexroth AG
23
Шариковинтовые приводы Rexroth

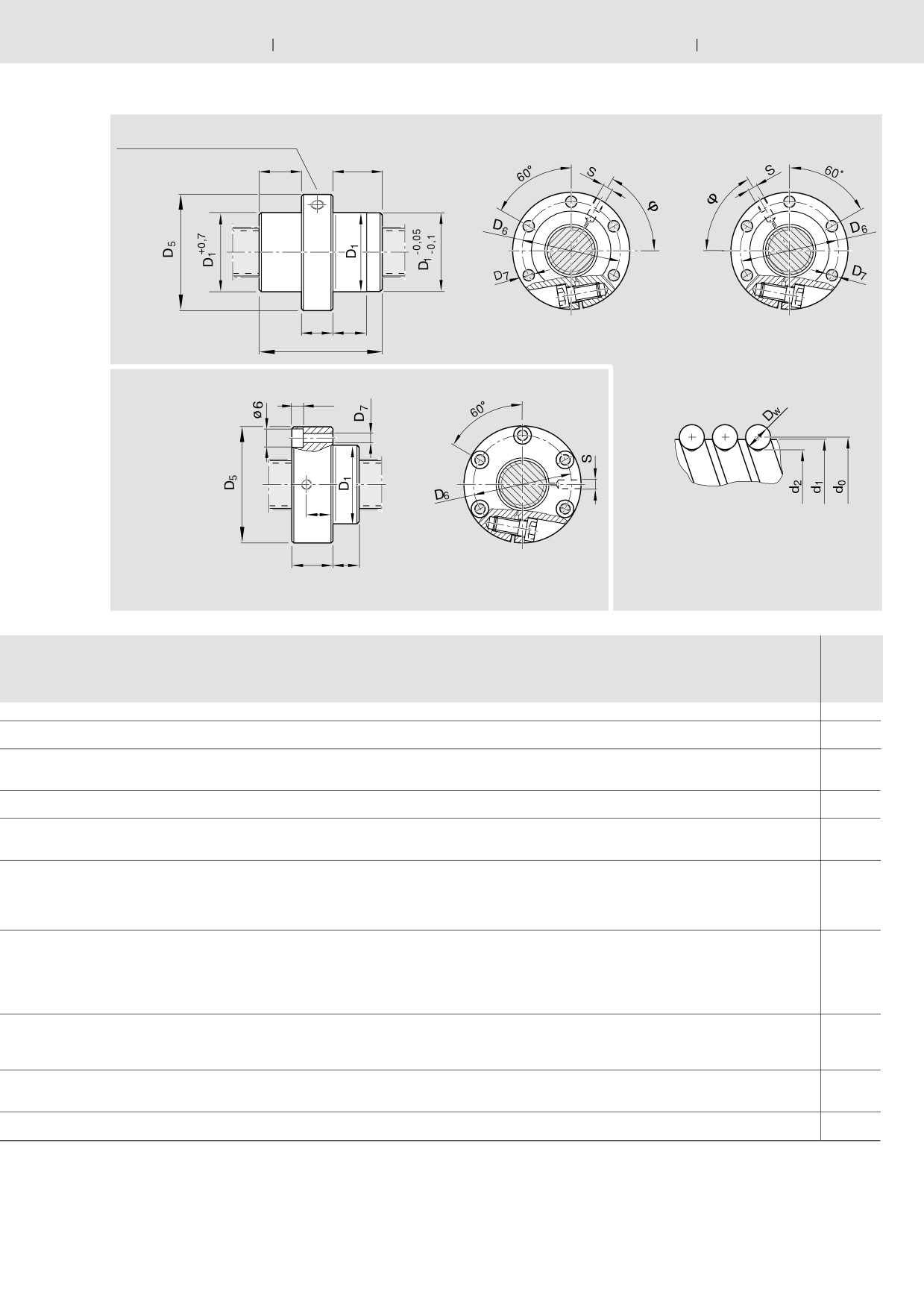

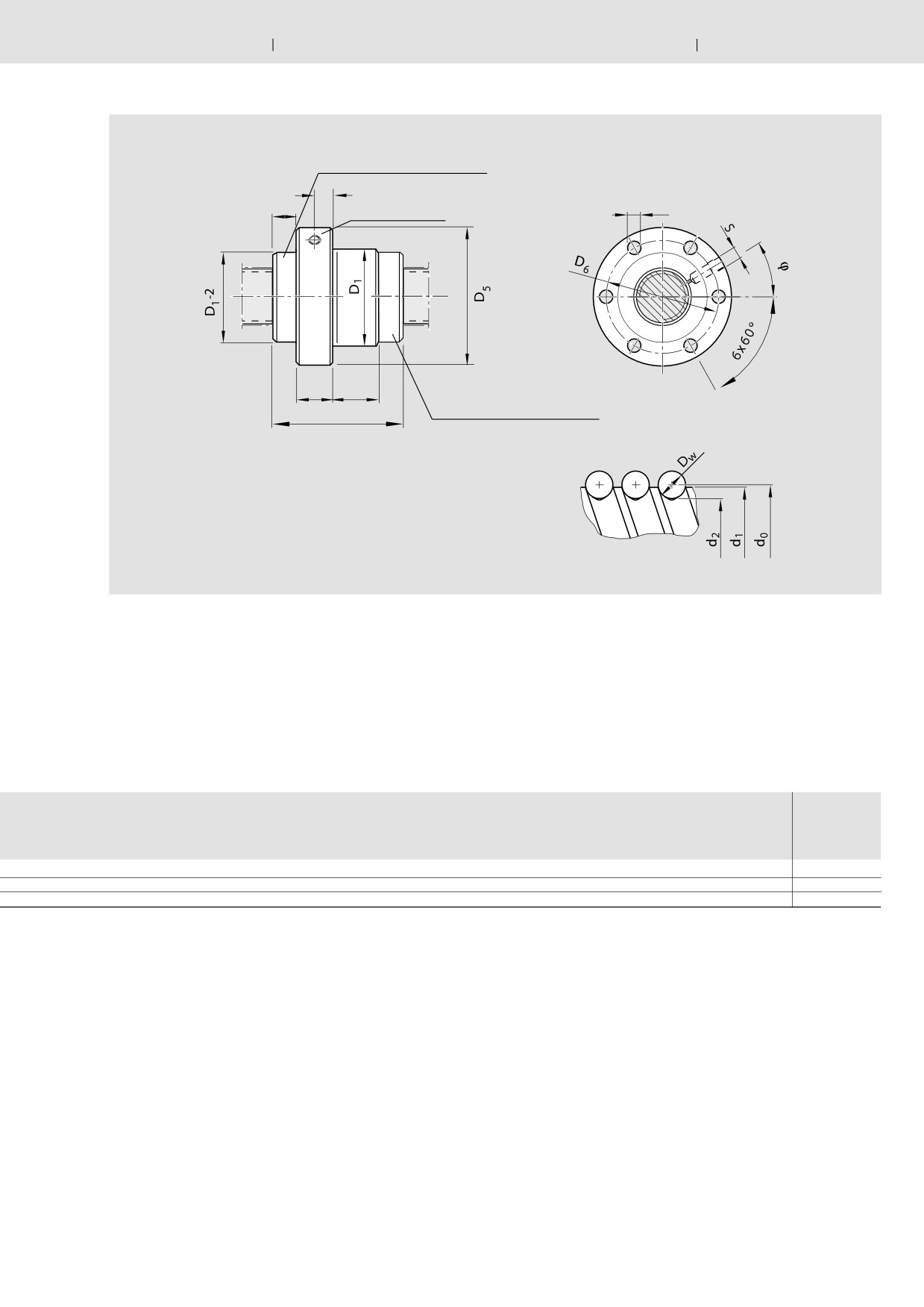

Смазочное отверстие
L7
D4
D7
L3
L4
L

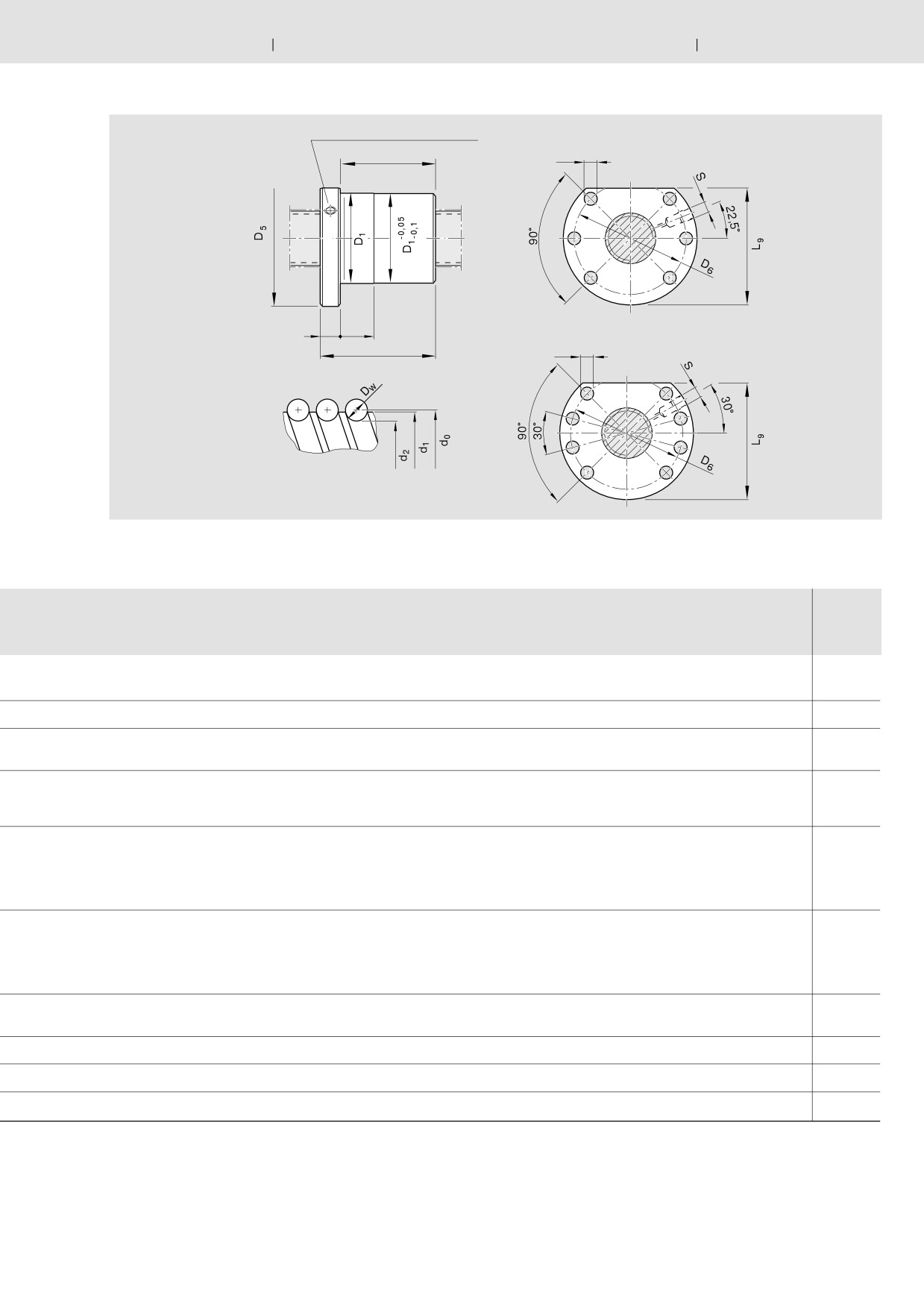

Размеры (mm)
Вес
d1
d2
D1
D4
D5
D6
D7
L
L3
L4
L7
L14
φ
m
g6
(°)
(kg)
6,0
5,3
12
2
24
18
3,4
19,5
3,5
16
3,5
16
30
0,02
6,0
5,3
12
2
24
18
3,4
22,5
3,5
19
3
16
30
0,02
8,0
7,3
16
2
28
22
3,4
22
6
16
3,5
19
30
0,035
8,0
7,0
16
2
28
22
3,4
25
6
19
3
19
30
0,05
7,5
6,3
16
2
28
22
3,4
16
6
10
3
19
30
0,03
11,7
10,8
20
2
37
29
4,5
19
8
11
2,5
24
30
0,055
11,4
9,9
22
2
37
29
4,5
28
8
20
6
24
30
0,075
11,4
9,9
22
2
37
29
4,5
33
8
25
8
24
30
0,085
24
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth

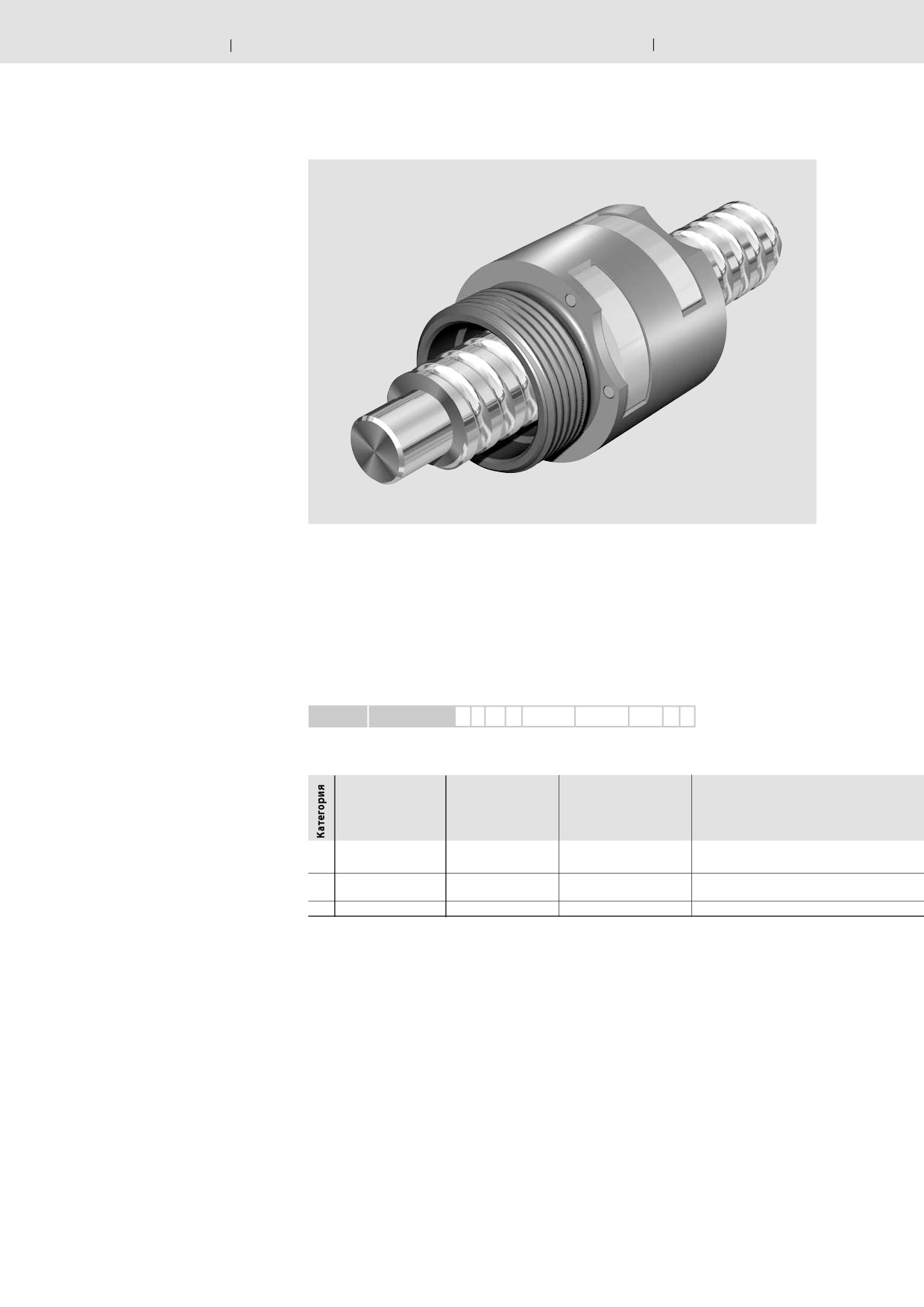

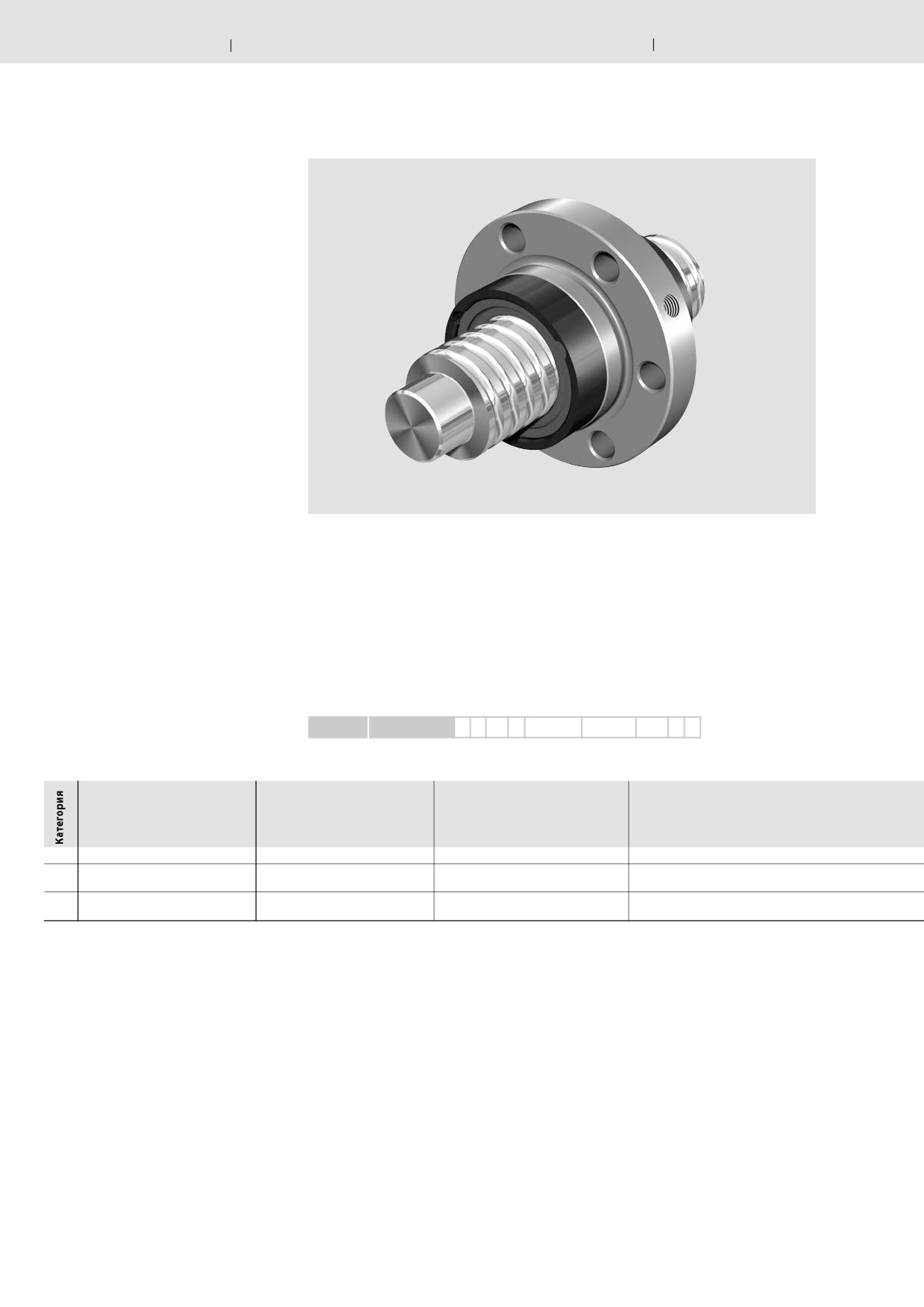

Ввинчивающаяся гайка ZEVES
Серия ЕСО
Монтажные размеры
Rexroth
Без уплотнений (нет начальной смазки)
Поставка уплотнений по заказу
С осевым люфтом
Для прецизионных накатных винтов
SNR классов допуска Т7, Т9
d0
= номинальный диаметр
Р
= шаг
(R=правый, L=левый)
= диаметр шарика
Dw
i
= число витков шариковой
Код заказа:
дорожки
ZEVES
20 x 5R x 34
0
0
T7
R
81K120
41K120
550
0
1
Типоразмер
Номер изделия
Допустимая нагрузка
Скорость*
дин.
стат.
d0 x P x Dw  i
C
C0
vmax
(N)
(N)
[m/min]
A
12 x 5R x 2  3
R2542 430 01
2300
3500
30
A
12 x 10R x 2  2
R2542 430 11
1500
2200
60
A
16 x 5R x 3  3
R2542 000 01
5600
7100
25
A
16 x 10R x 3  3
R2542 000 11
5800
7400
50
A
20 x 5R x 3  4
R2542 100 01
8600
12900
20
* См. стр. 99 Скоростная характеристика d0 .n и стр.120 Kритическая скорость nk
R310RU 3301 (2006.02) ШВП
Linear Motion and Assembly
Technologies
Bosch Rexroth AG
25
Шариковинтовые приводы Rexroth

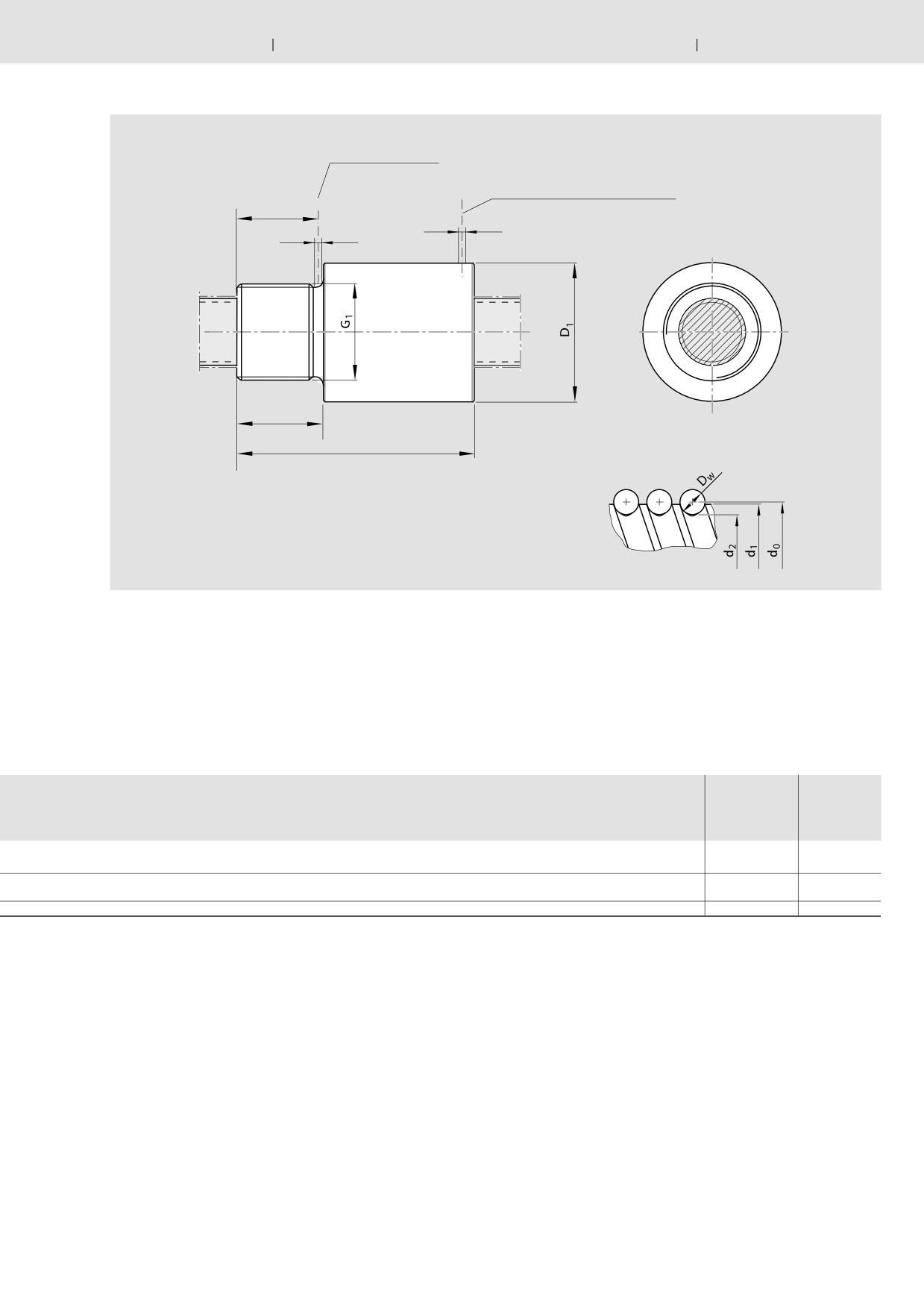

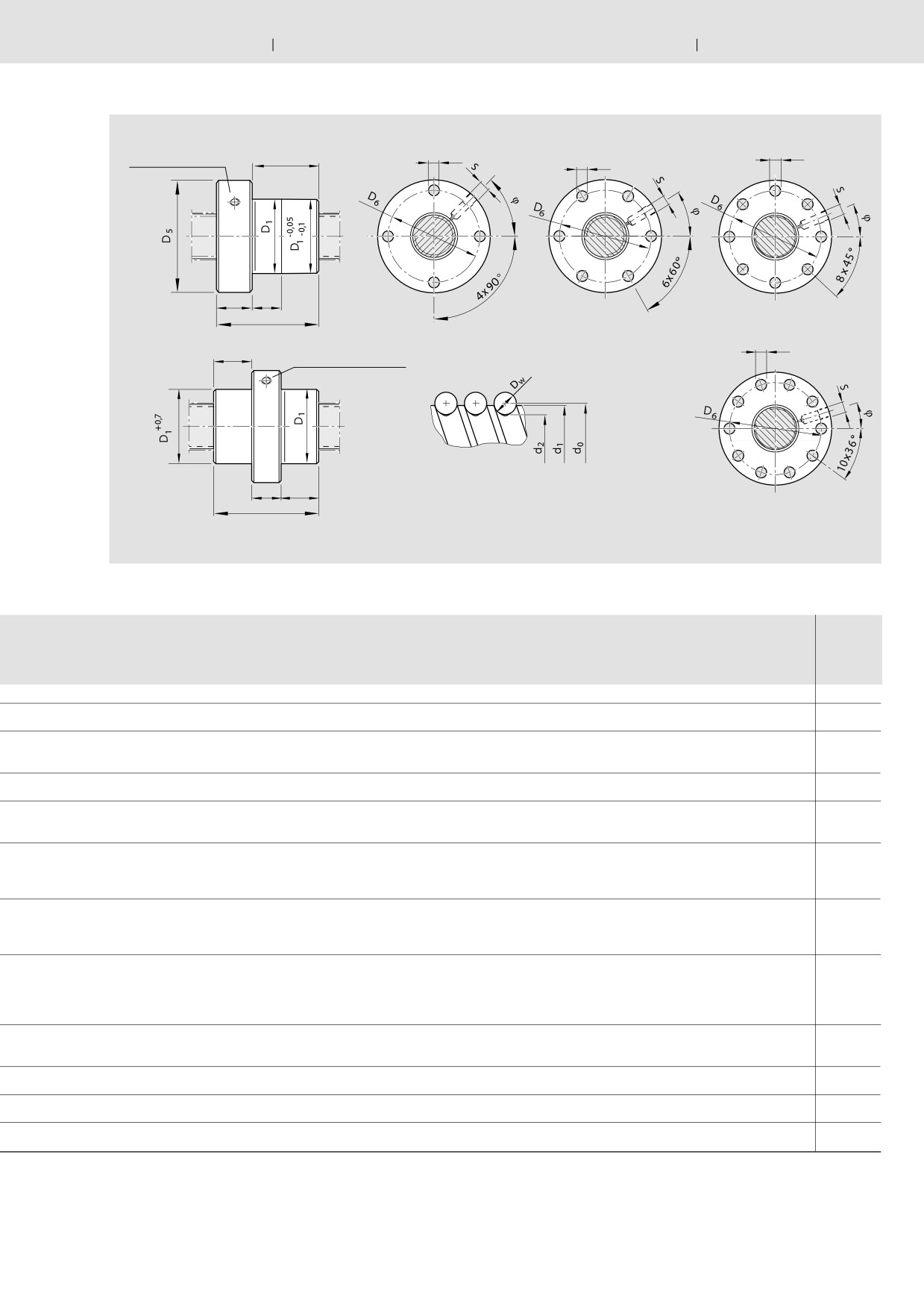

Смазочное отверстие
Отверстие для монтажного ключа
L7
D8
D4
L15
L
Размеры (mm)
Люфт
Вес
d1
d2
D1
D4
D8
G1
L
L7
L15
max
m
h10
±0,3
(mm)
(kg)
11,4
9,9
25,5
2,7
3,2
M20 x 1
36
8,5
10
0,1
0,09
11,4
9,9
25,5
2,7
3,2
M20 x 1
40
8,5
10
0,1
0,10
15,0
12,9
32,5
2,7
4,2
M26 x 1,5
40
10,5
12
0,1
0,14
15,0
12,9
32,5
2,7
4,2
M26 x 1,5
54
10,5
12
0,1
0,21
19,0
16,9
38
2,7
8
M35 x 1,5
50
12,5
14
0,1
0,25
26
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth

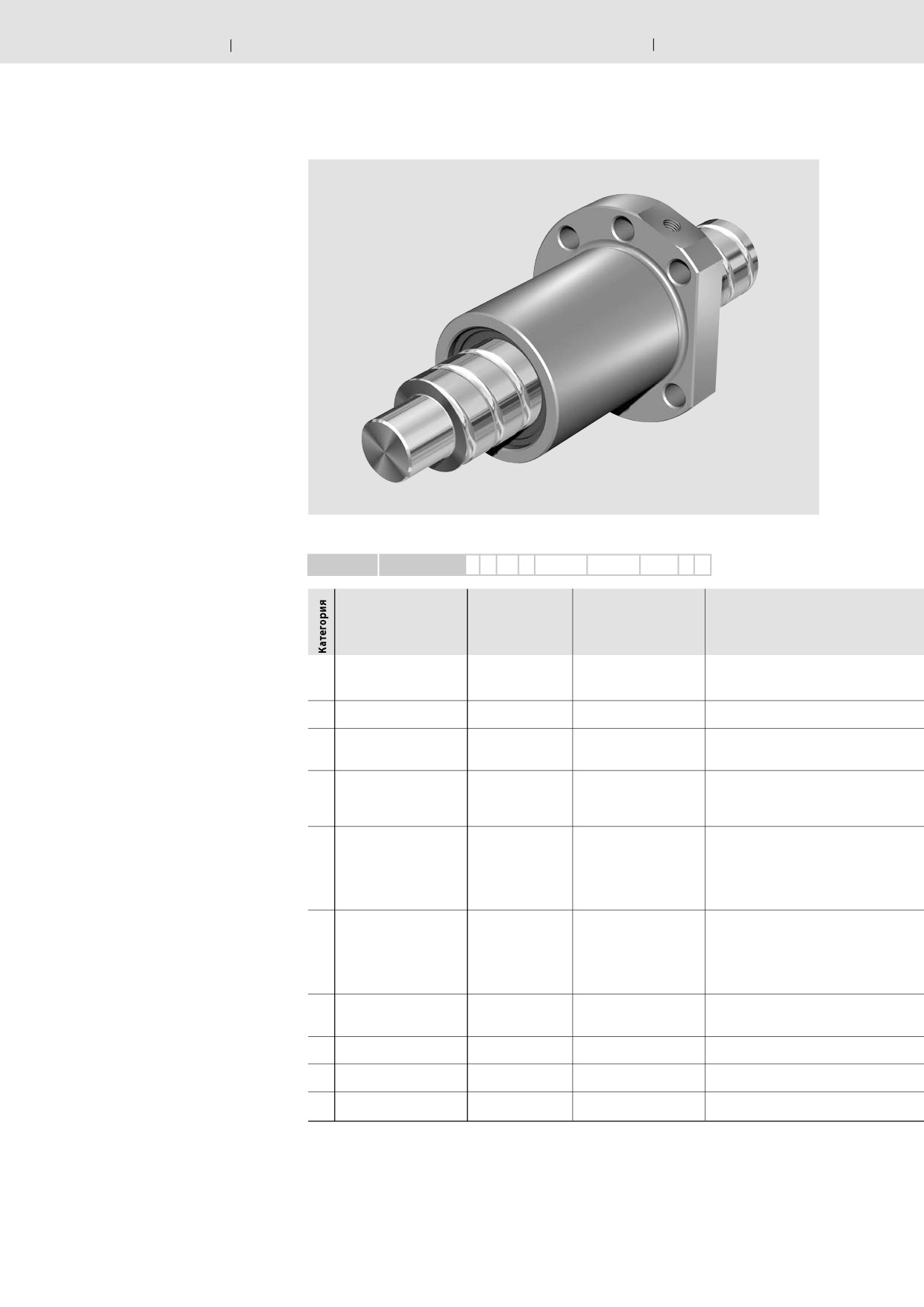

Одинарная фланцевая гайка с элементами рециркуляции FBZES
Серия ECO
Монтажные размеры
Rexroth
С уплотнениями
С осевым люфтом
Для прецизионных накатных винтов
SNR классов допуска Т7, Т9
d0
= номинальный диаметр
Р
= шаг
(R=правый, L=левый)
= диаметр шарика
Dw
i
= число витков шариковой
Код заказа:
дорожки
FBZES
20 x 5R x 34
1
0
T9
R
81K120
41K120
550
0
1
Типоразмер
Номер изделия
Допустимая нагрузка
Скорость*
дин.
стат.
d0 x P x Dw  i
C
C0
vmax
(N)
(N)
[m/min]
B
20 x 5R x 3  4
R2542 100 02
8600
12900
20
B
25 x 5R x 3  4
R2542 200 02
9500
16300
16
B
25 x 10R x 3  4
R2542 200 12
9400
16200
32
B
32 x 5R x 3,5  4
R2542 300 02
13000
24000
13
B
32 x 10R x 3,969  5
R2542 300 12
19000
35000
25
* См. стр. 99 Скоростная характеристика d0 .n и стр.120 Критическая скорость nk
R310RU 3301 (2006.02) ШВП
Linear Motion and Assembly
Technologies
Bosch Rexroth AG
27
Шариковинтовые приводы Rexroth

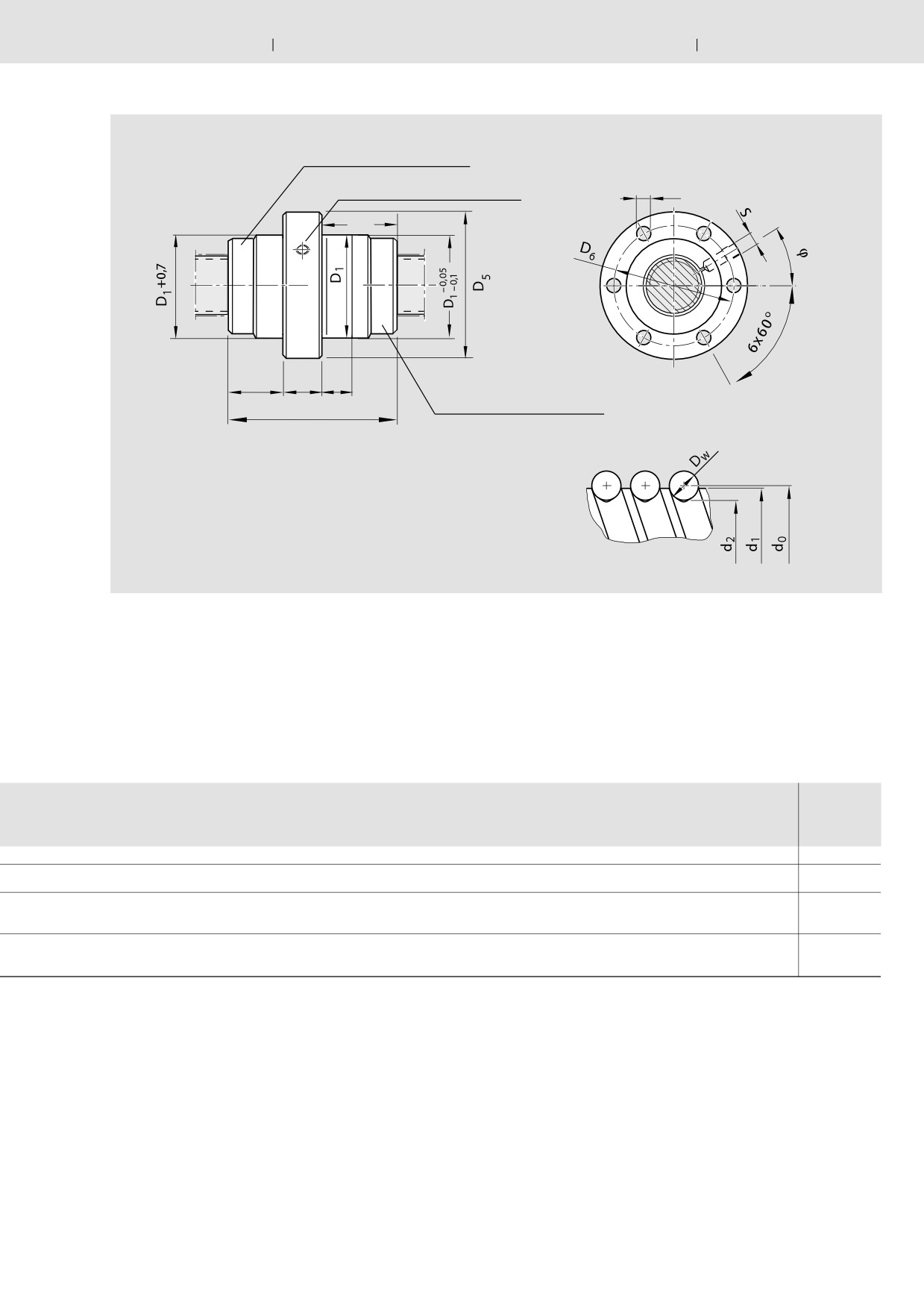

Пластмассовый элемент рециркуляции с двух сторон
Смазочное отверстие в середине фланца
D7
Выточка на монтажной
L5
L3
L10
стороне
L
Размеры (mm)
Люфт
Вес
d1
d2
D1
D5
D6
D7
L
L3
L5
L10
S
φ
max
m
0,2
±0,5
(°)
(mm)
(kg)
19,0
16,9
33
58
45
6,6
40
10
15
15
M6
30
0,1
0,22
24,0
21,9
38
63
50
6,6
43
10
16,5
16,5
M6
30
0,1
0,25
24,0
21,9
38
63
50
6,6
62
10
16
36
M6
30
0,1
0,34
31,0
28,4
48
73
60
6,6
46
12
17
17
M6
30
0,1
0,41
31,0
27,9
48
73
60
6,6
77
12
20
45
M6
30
0,1
0,63
28
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth

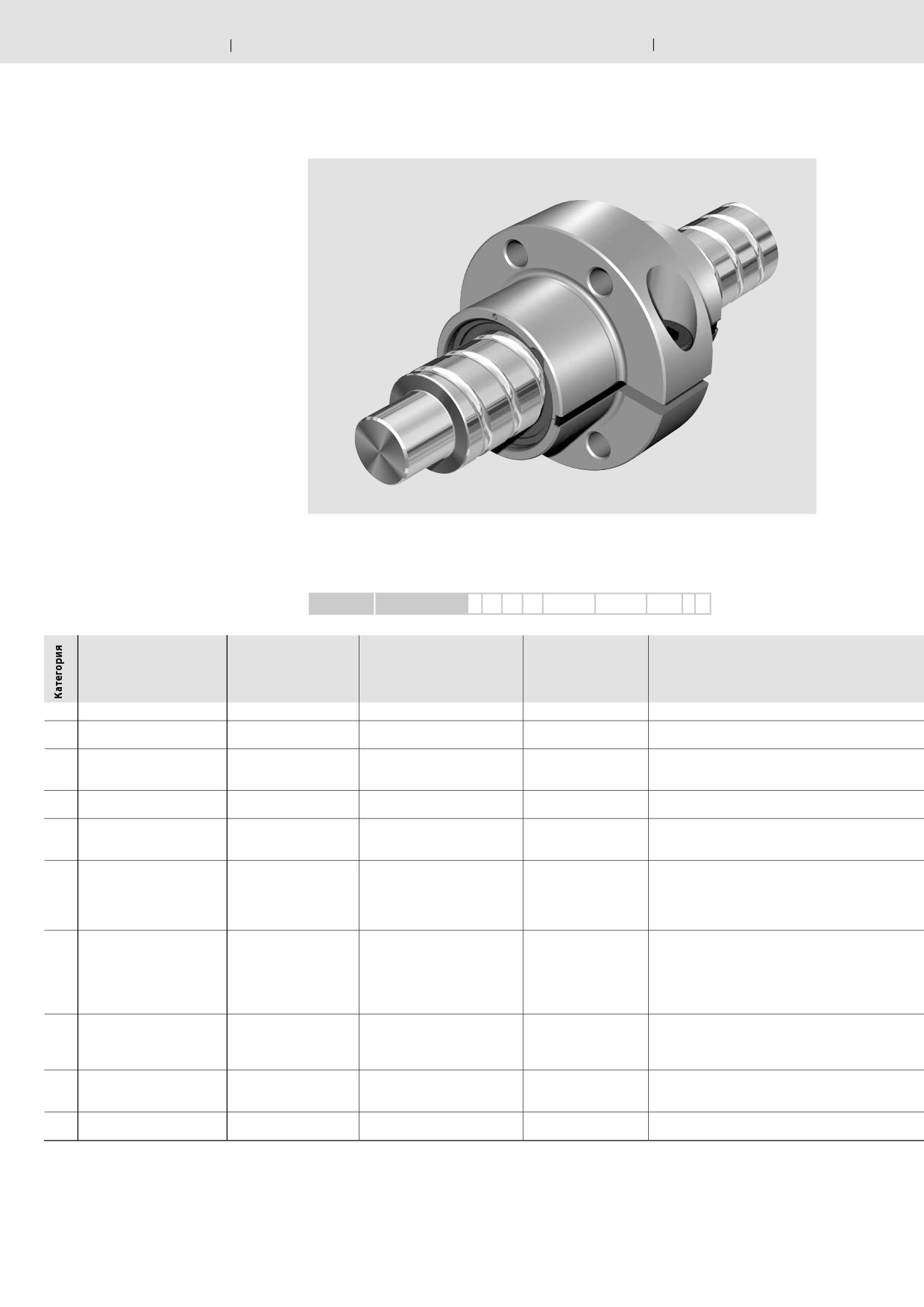

Одинарная фланцевая гайка с элементами рециркуляции FSZES
Серия ECOplus
Монтажные размеры
Rexroth
Допустимые нагрузки серии ECOplus
соответствуют Стандартной серии
(см. стр. 36)
С уплотнениями
С осевым люфтом, ограниченным
осевым люфтом, предварительным
натягом 2%, 3% или 5%
Для прецизионных накатных винтов
SNR классов допуска Т5, Т7, Т9 и
прецизионных винтов SNF классов
допуска P3, P5
d0
= номинальный диаметр
Р
= шаг
(R=правый, L=левый)
Код заказа:
= диаметр шарика
Dw
i
= число витков шариковой
FSZES
20 x 5R x 34
1
0
T7
R
81K120
41K120
550
0
1
дорожки
Типоразмер
Номер изделия
Допустимая нагрузка
Скорость*
дин.
стат.
d0 x P x Dw  i
C
C0
vmax
(N)
(N)
[m/min]
A
20 x 5R x 3  4
R1502 110 41
14300
21500
30
A
25 x 5R x 3  4
R1502 210 41
15900
27200
30
A
25 x 10R x 3  4
R1502 240 41
15700
27000
60
A
32 x 5R x 3,5  4
R1502 310 41
21600
40000
23
A
32 x 10R x 3,969  5
R1502 340 41
31700
58300
47
A
32 x 20R x 3,969  2
R1502 370 41
13500
21800
94
A
40 x 5R x 3,5  5
R1502 410 41
29100
64100
19
A
40 x 10R x 6  4
R1502 440 41
50000
86400
38
A
40 x 20R x 6  3
R1502 470 41
37900
62800
75
* См. стр. 99 Скоростная характеристика d0 .n и стр.120 Критическая скорость nk
R310RU 3301 (2006.02) ШВП
Linear Motion and Assembly
Technologies
Bosch Rexroth AG
29
Шариковинтовые приводы Rexroth

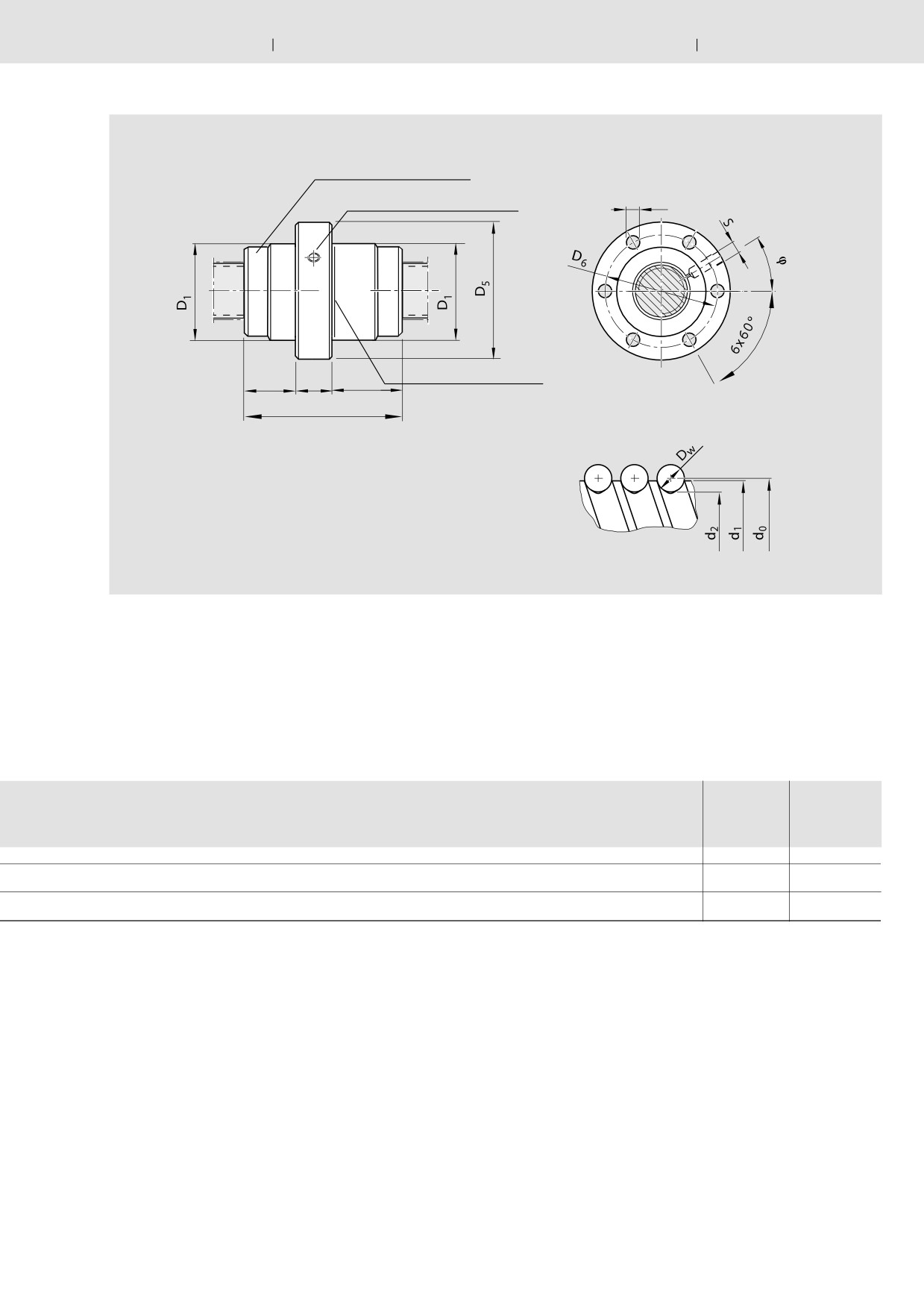

Пластмассовый элемент рециркуляции
Смазочное отверстие в середине фланца
D7
L10
L5
L3
L4
Пластмассовый элемент
L
рециркуляции
Внимание:
по производственным причинам диаметр стержня
d2 прецизионных винтов SNF может быть меньше
максимум на 0,3 mm
Размеры (mm)
Вес
d1
d2
D1
D5
D6
D7
L
L3
L4
L5
L10
S
φ
m
g6
±0,5
(°)
(kg)
19,0
16,9
33
58
45
6,6
40
10
6
15
15
M6
30
0,22
24,0
21,9
38
63
50
6,6
43
10
6
16,5
16,5
M6
30
0,25
24,0
21,9
38
63
50
6,6
62
10
16
16
36
M6
30
0,34
31,0
28,4
48
73
60
6,6
46
12
6
17
17
M6
30
0,41
31,0
27,9
48
73
60
6,6
77
12
16
20
45
M6
30
0,63
31,0
27,9
56
80
68
6,6
65
12
10
19
34
M6
30
0,69
39,0
36,4
56
80
68
6,6
52
14
8
18,5
19,5
M8x1
30
0,54
38,0
33,8
63
95
78
9
71
14
16
22
35
M8x1
30
1,06
38,0
33,8
63
95
78
9
89
14
25
22
53
M8x1
30
1,30
30
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth

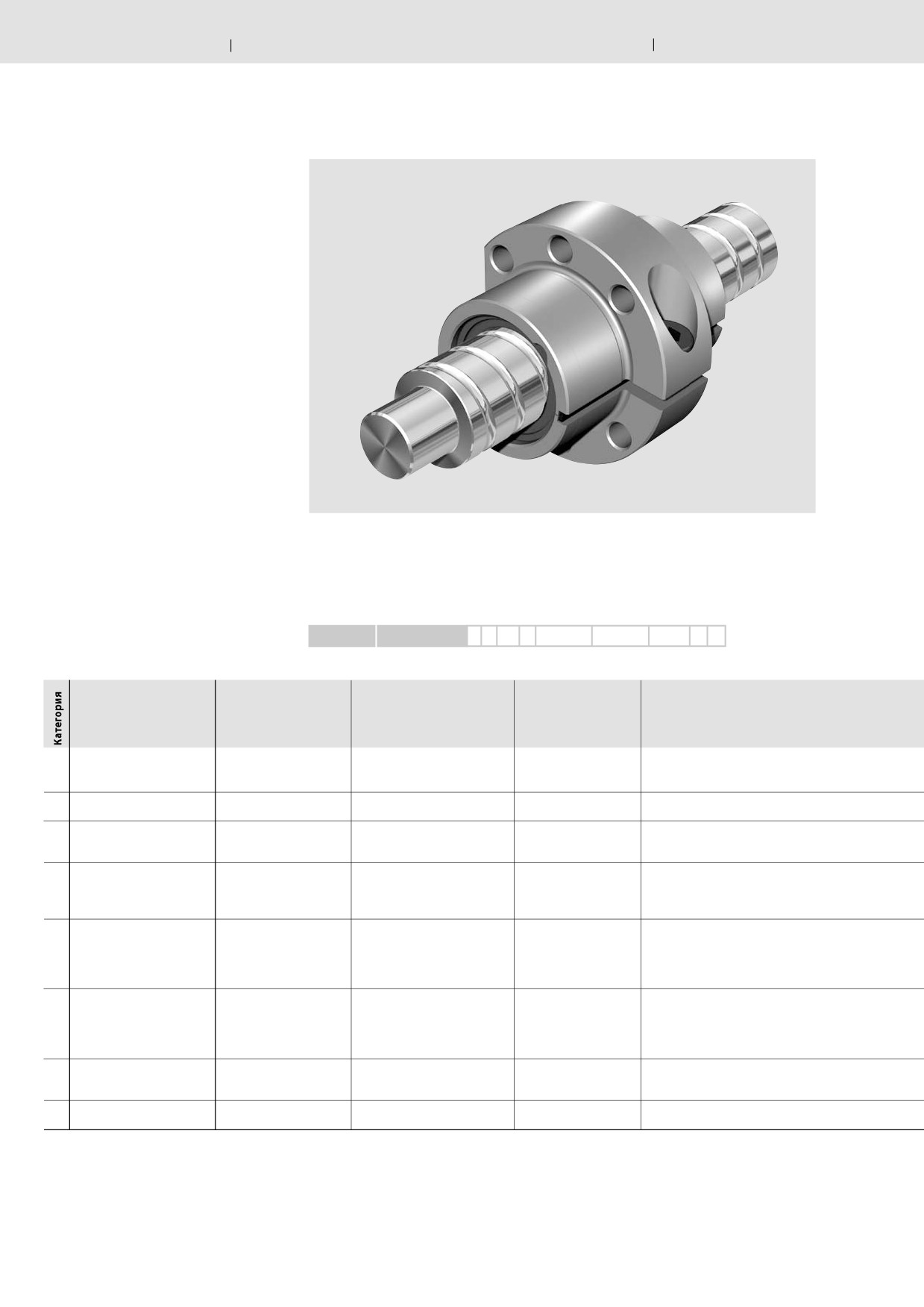

Одинарная фланцевая гайка с элементами рециркуляции FЕРES
Скоростная серия
Монтажные размеры
Rexroth
С уплотнениями
С осевым люфтом, ограниченным
осевым люфтом или предварительным
натягом 2%
Для прецизионных накатных винтов
SNR (четырехзаходных)
классов допуска Т5, Т7, Т9
d0
= номинальный диаметр
Р
= шаг
(R=правый, L=левый)
= диаметр шарика
Dw
i
= a x b
«а»
несущие витки на один заход
«b»
число несущих заходов винта
Код заказа:
FEPES
25 x 25R x 3,51,2x4
1
0
T5
R
81K170
41K120
1000
0
1
Типоразмер
Номер
Допустимая
Скорость*
изделия
нагрузка
d0 x P x Dw  i
дин.
стат.
vmax
C (N)
C0 (N)
[m/min]
A
20 x 40R x 3,5  1 x 4
R2522 100 11
8000
14900
150
A
25 x 25R x 3,5  1,2 x 4
R2522 200 01
19700
39400
120
A
32 x 32R x 3,969  1,2 x 4
R2522 300 01
26300
57600
120
* См. стр. 99 Скоростная характеристика d0 . n и стр.120 Критическая скорость nk
R310RU 3301 (2006.02) ШВП
Linear Motion and Assembly
Technologies
Bosch Rexroth AG
31
Шариковинтовые приводы Rexroth
Пластмассовый элемент рециркуляции

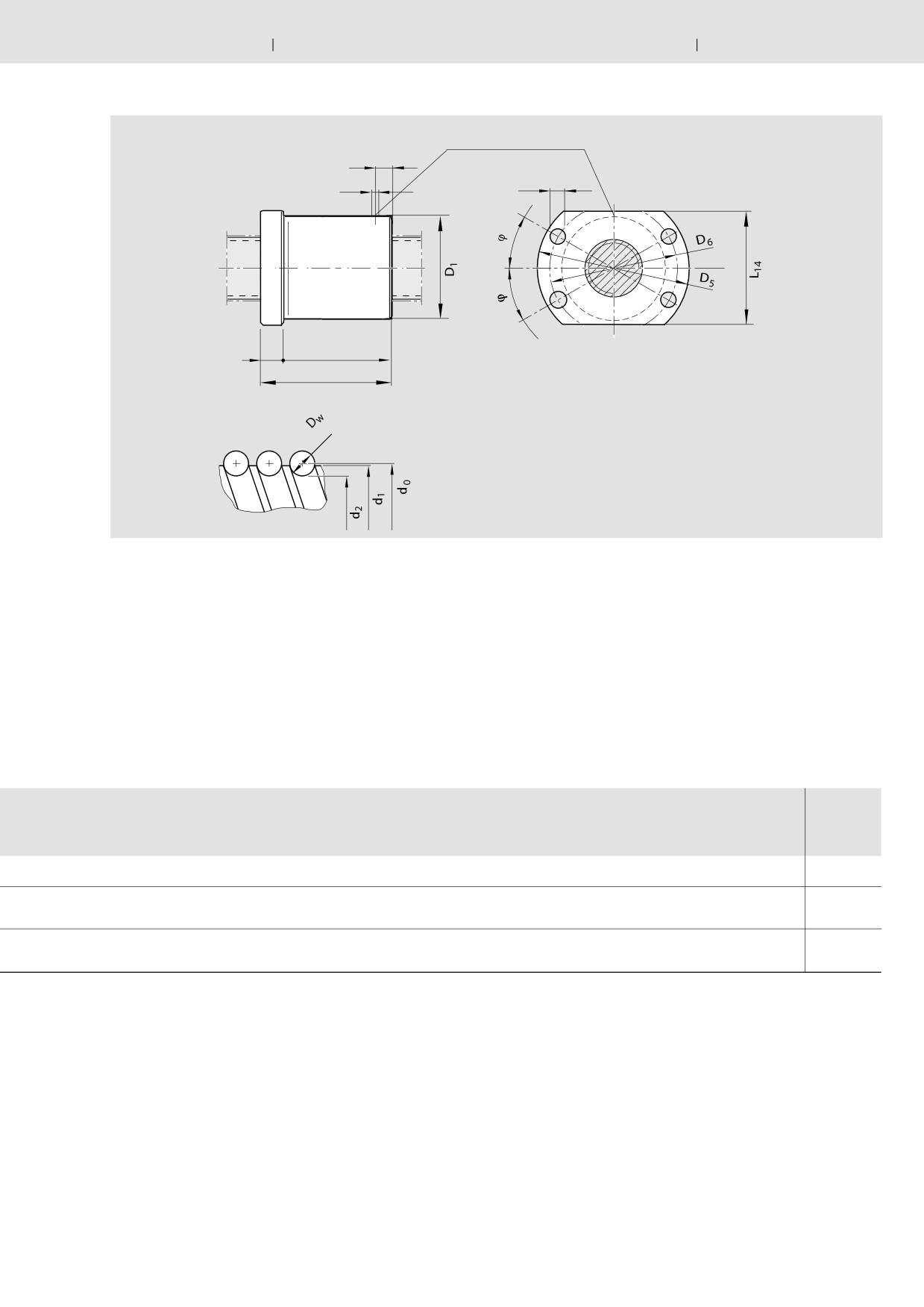

L8
L
D7
5
Смазочное отверстие
L3
L4
Пластмассовый элемент
L
рециркуляции
Размеры (mm)
Вес
d1
d2
D1
D5
D6
D7
L
L3
L4
L5
L8
S
φ
m
g6
±0,3
(°)
(kg)
19
16,4
38
63
50
6,6
57
12
23
11
8,0
M6
30
0,51
24
21,4
48
73
60
6,6
52
12
14
13
5,0
M6
30
0,51
31
28,4
56
80
68
6,6
68
15
21
16
7,7
M6
30
0,78
32
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth

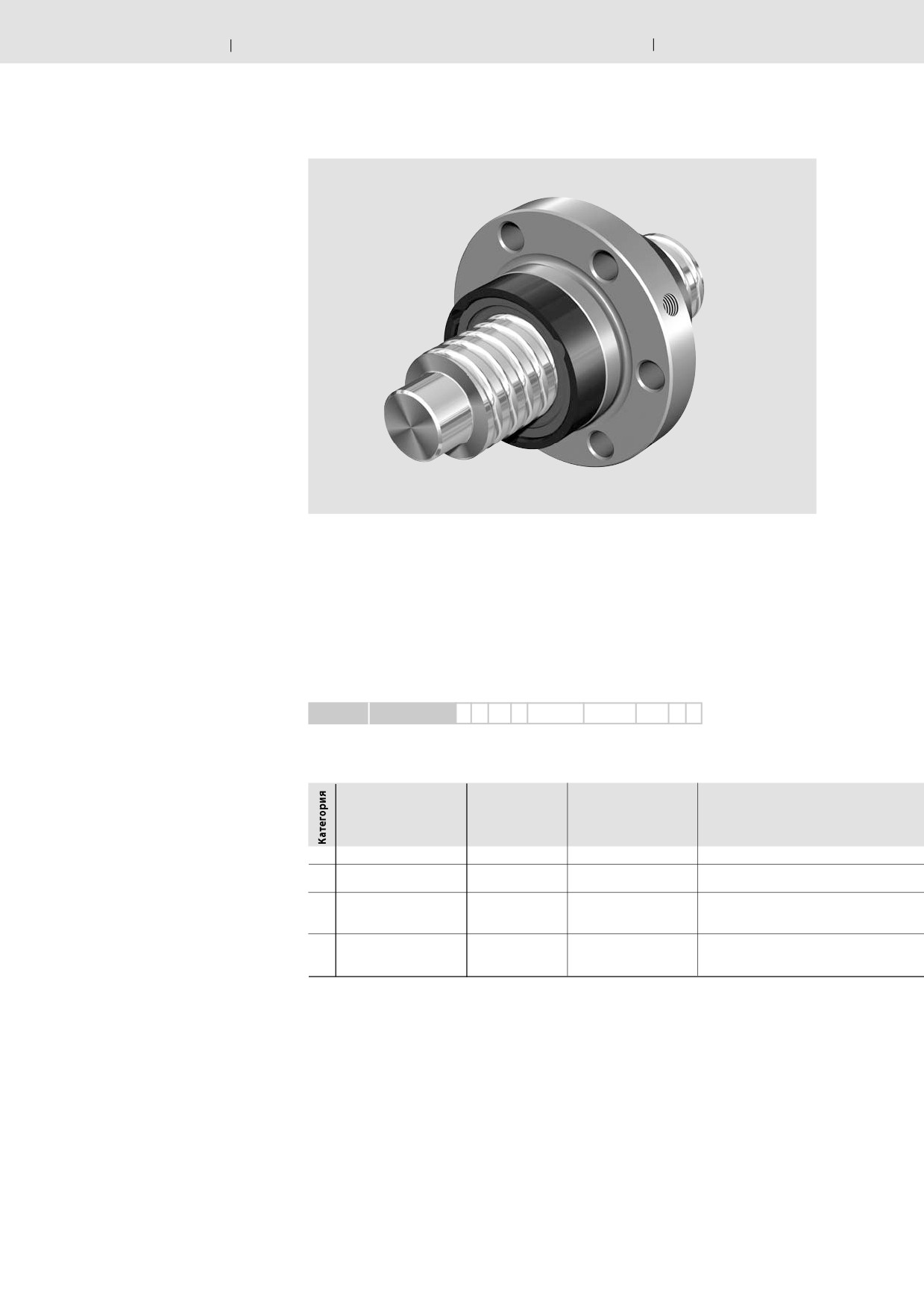

Одинарная фланцевая гайка FEMEC
Стандартная серия
Монтажные размеры
по DIN 69 051, часть 5
Фланец типа С
Со стандартными уплотнениями
Армированные уплотнения,
см. стр.110
С осевым люфтом, ограниченным
осевым люфтом, предварительным
натягом 2%; 3%; 5%
Для прецизионных накатных винтов
SNR классов допуска Т5, Т7, Т9 и
прецизионных винтов SNF классов
допуска Р3, Р5; P1 по запросу
d0
=
номинальный диаметр
Р
=
шаг
(R=правый, L=левый)
Код заказа:
D
=
диаметр шарика
w
FEMEC
20 x 5R x 34
1
2
T7
R
82Z120
41Z120
1250
1
0
i
=
число витков шариковой
дорожки
Типоразмер
Номер изделия
Допустимая нагрузка
Скорость*
дин.
стат.
d0 x P x Dw  i
C
C0
v
max
(N)
(N)
[m/min]
A
16 x 5R x 3  4
R1502 010 65
12300
16100
30
A
16 x 10R x 3  3
R1502 040 85
9600
12300
60
A
16 x 16R x 3  3
R1502 060 65
9300
12000
96
A
20 x 5R x 3  4
R1502 110 85
14300
21500
30
A
20 x 20R x 3,5  3
R1502 170 65
13300
18800
120
A
25 x 5R x 3  4
R1502 210 85
15900
27200
30
A
25 x 10R x 3  4
R1502 240 85
15700
27000
60
A
25 x 25R x 3,5  3
R1502 280 65
14700
23300
150
A
32 x 5R x 3,5  4
R1502 310 85
21600
40000
23
A
32 x 10R x 3,969  5
R1502 340 86
31700
58300
47
A
32 x 20R x 3,969  3
R1502 370 65
19700
33700
94
A
32 x 32R x 3,969  3
R1502 390 65
19500
34000
150
B
40 x 5R x 3,5  5
R1502 410 86
29100
64100
19
A
40 x 10R x 6  4
R1502 440 85
50000
86400
38
C
40 x 12R x 6  4
R1502 450 65
49900
86200
45
A
40 x 16R x 6  4
R1502 460 65
49700
85900
60
A
40 x 20R x 6  3
R1502 470 85
37900
62800
75
A
40 x 40R x 6  3
R1502 490 65
37000
62300
150
B
50 x 5R x 3,5  5
R1502 510 86
32000
81300
15
A
50 x 10R x 6  6
R1502 540 86
79700
166500
30
C
50 x 12R x 6  6
R1502 550 66
79600
166400
36
B
50 x 16R x 6  6
R1502 560 66
79400
166000
48
A
50 x 20R x 6,5  5
R1502 570 86
75700
149700
60
B
50 x 40R x 6,5  3
R1502 590 65
46500
85900
120
B
63 x 10R x 6  6
R1502 640 86
88800
214300
24
B
63 x 20R x 6,5  5
R1502 670 86
83900
190300
48
C
63 x 40R x 6,5  3
R1502 690 65
53400
114100
95
C
80 x 10R x 6,5  6
R1502 740 86
108400
291700
19
B
80 x 20R x 12,7  6
R1502 770 96
262700
534200
30
C
100 x 10R x 6,5  6
R1502 840 66
119500
371900
10
C
100 x 20R x 12,7  6
R1502 870 66
295100
686400
20
C
125 x 10R x 6,5  6
R1502 940 66
130600
468700
8
C
125 x 20R x 12,7  6
R1502 970 66
326500
870400
16
* См. стр. 99 Скоростная характеристика d0 .n и стр.120 Критическая скорость nk
R310RU 3301 (2006.02) ШВП
Linear Motion and Assembly
Technologies
Bosch Rexroth AG
33
Шариковинтовые приводы Rexroth
Смазочное отверстие в середине фланца **
d0 ≤ 32
L10
D7
BB2
Внимание:
L3
L4
по производственным
D7
d0 ≥ 40
L
причинам диаметр стержня
d2 прецизионных винтов
SNF может быть меньше
максимум на 0,3 mm;
Для прецизионного
BB1
накатного винта SNR
типоразмера 20х20
d1=19 mm.
Размеры (mm)
Вес
d1
d2
D1
D5
Рисунок
D6
D7
L
L
L
L9
L
S**
m
3
4
10
g6
отверстий
(kg)
15,0
12,9
28
48
BB2
38
5,5
38
12
10
44,0
26
M6
0,19
15,0
12,9
28
48
BB2
38
5,5
45
12
16
44,0
33
M6
0,21
15,0
12,9
28
48
BB2
38
5,5
61
12
20
44,0
49
M6
0,26
19,0
16,9
36
58
BB2
47
6,6
40
12
10
51,0
28
M6
0,31
19,3
16,7
36
58
BB2
47
6,6
77
12
25
51,0
65
M6
0,49
24,0
21,9
40
62
BB2
51
6,6
45
12
10
55,0
33
M6
0,36
24,0
21,9
40
62
BB2
51
6,6
64
12
16
55,0
52
M6
0,47
24,0
21,4
40
62
BB2
51
6,6
95
12
30
55,0
83
M6
0,63
31,0
28,4
50
80
BB2
65
9,0
48
13
10
71,0
35
M6
0,62
31,0
27,9
50
80
BB2
65
9,0
77
13
16
71,0
64
M6
0,84
31,0
27,9
50
80
BB2
65
9,0
84
13
25
71,0
71
M6
0,90
31,0
27,9
50
80
BB2
65
9,0
120
13
40
71,0
107
M6
1,21
39,0
36,4
63
93
BB1
78
9,0
54
15
10
81,5
39
M8x1
1,03
38,0
33,8
63
93
BB1
78
9,0
70
15
16
81,5
55
M8x1
1,19
38,0
33,8
63
93
BB1
78
9,0
75
15
25
81,5
60
M8x1
1,27
38,0
33,8
63
93
BB1
78
9,0
90
15
25
81,5
75
M8x1
1,51
38,0
33,8
63
93
BB1
78
9,0
88
15
25
81,5
73
M8x1
1,44
38,0
33,8
63
93
BB1
78
9,0
142
15
45
81,5
127
M8x1
2,16
49,0
46,4
75
110
BB1
93
11,0
54
15
10
97,5
39
M8x1
1,39
48,0
43,8
75
110
BB1
93
11,0
90
18
16
97,5
72
M8x1
2,14
48,0
43,8
75
110
BB1
93
11,0
105
18
25
97,5
87
M8x1
2,38
48,0
43,8
75
110
BB1
93
11,0
128
18
25
97,5
110
M8x1
2,75
48,0
43,4
75
110
BB1
93
11,0
132
18
25
97,5
114
M8x1
2,73
48,0
43,4
75
110
BB1
93
11,0
149
18
45
97,5
131
M8x1
3,04
61,0
56,8
90
125
BB1
108
11,0
90
22
16
110,0
68
M8x1
2,56
61,0
56,4
95
135
BB1
115
13,5
132
22
25
117,5
110
M8x1
4,51
61,0
56,4
95
135
BB1
115
13,5
149
22
45
117,5
127
M8x1
5,04
78,0
73,3
105
145
BB1
125
13,5
95
22
16
127,5
73
M8x1
3,40
76,0
67,0
125
165
BB1
145
13,5
170
25
25
147,5
145
M8x1
10,20
98,0
93,4
125
165
BB1
145
13,5
95
25
16
147,5
70
M8x1
4,40
96,0
87,1
150
202
BB1
176
17,5
170
30
25
178,5
140
M8x1
14,30
123,0
118,0
150
202
BB1
176
17,5
95
25
16
178,5
70
M8x1
5,65
121,0
112,0
170
222
BB1
196
17,5
170
40
25
198,5
130
M8x1
16,10
** Обработка смазочного отверстия: плоская поверхность L3 ≤ 13 mm, фаска L3 > 14 mm.
34
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth

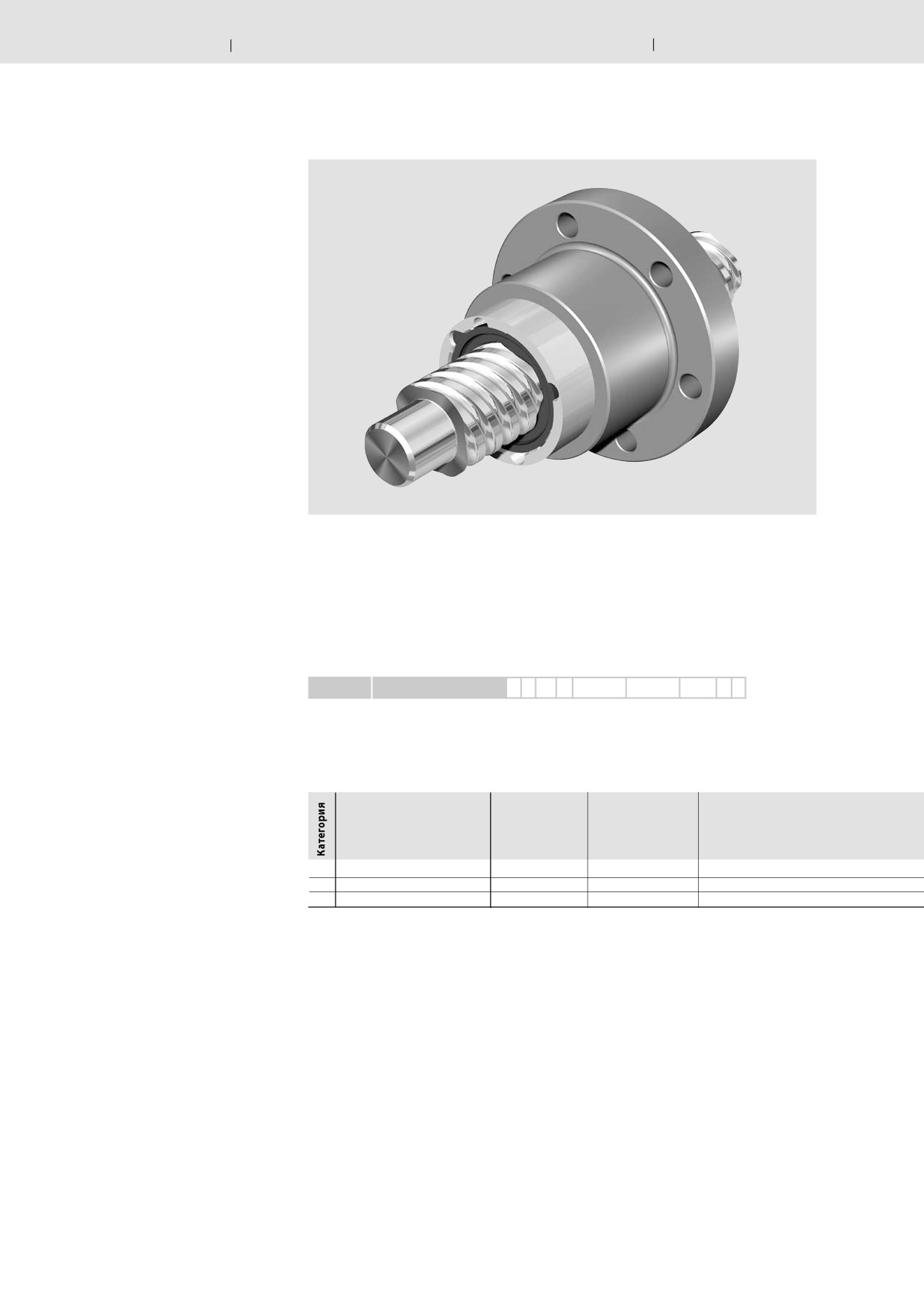

Одинарная гайка c регулируемым натягом SEMEC
Стандартная серия
Монтажные размеры
по DIN 69 051, часть 5
Фланец типа С
Со стандартными уплотнениями
Армированные уплотнения,
см. стр.110
С регулируемым натягом
Для прецизионных накатных винтов
SNR классов допуска Т5, Т7, Т9 и
прецизионных винтов SNF
классов допуска Р3, Р5; P1 по запросу
d0
= номинальный диаметр
Р
= шаг
(R=правый, L=левый)
D
= диаметр шарика
w
i
= число витков шариковой
Код заказа:
дорожки
SEMEC
20 x 5R x 34
1
2
T7
R
82Z120
41Z120
1250
1
0
Типоразмер
Номер изделия
Допустимая нагрузка
Скорость*
Центрирующий диаметр
дин.
стат.
D1 после настройки
d0 x P x Dw  i
C
C0
vmax
(mm)
(N)
(N)
[m/min]
min.
max.
B
16 x 5R x 3  4
R1512 010 55
12300
16100
30
27,940
27,975
C
16 x 10R x 3  3
R1512 040 75
9600
12300
60
27,940
27,975
C
16 x 16R x 3  3
R1512 060 55
9300
12000
96
27,950
27,978
B
20 x 5R x 3  4
R1512 110 75
14300
21500
30
35,935
35,970
B
20 x 20R x 3,5  3
R1512 170 55
13300
18800
120
35,945
35,973
B
25 x 5R x 3  4
R1512 210 75
15900
27200
30
39,935
39,970
B
25 x 10R x 3  4
R1512 240 75
15700
27000
60
39,935
39,970
C
25 x 25R x 3,5  3
R1512 280 55
14700
23300
150
39,945
39,973
B
32 x 5R x 3,5  4
R1512 310 75
21600
40000
23
49,935
49,970
B
32 x 10R x 3,969  5
R1512 340 75
31700
58300
47
49,935
49,970
C
32 x 20R x 3,969  3
R1512 370 55
19700
33700
94
49,945
49,973
B
32 x 32R x 3,969  3
R1512 390 55
19500
34000
150
49,945
49,973
B
40 x 5R x 3,5  5
R1512 410 75
29100
64100
19
62,931
62,966
B
40 x 10R x 6  4
R1512 440 75
50000
86400
38
62,931
62,966
C
40 x 12R x 6  4
R1512 450 55
49900
86200
45
62,931
62,966
B
40 x 20R x 6  3
R1512 470 75
37900
62800
75
62,941
62,969
B
40 x 40R x 6  3
R1512 490 55
37000
62300
150
62,941
62,969
C
50 x 5R x 3,5  5
R1512 510 75
32000
81300
15
74,931
74,966
B
50 x 10R x 6  6
R1512 540 75
79700
166500
30
74,931
74,966
C
50 x 12R x 6  6
R1512 550 55
79600
166400
36
74,931
74,966
B
50 x 20R x 6,5  5
R1512 570 76
75700
149700
60
74,941
74,969
B
50 x 40R x 6,5  3
R1512 590 55
46500
85900
120
74,941
74,969
B
63 x 10R x 6  6
R1512 640 75
88800
214300
24
89,926
89,961
B
63 x 20R x 6,5  5
R1512 670 76
83900
190300
48
94,936
94,964
C
63 x 40R x 6,5  3
R1512 690 55
53400
114100
95
94,936
94,964
C
80 x 10R x 6,5  6
R1512 740 75
108400
291700
19
104,926
104,961
C
80 x 20R x 12,7  6
R1512 770 56
262700
534200
30
124,931
124,959
* См. стр. 99 Скоростная характеристика d0 .n и стр.120 Критическая скорость nk
R310RU 3301 (2006.02) ШВП
Linear Motion and Assembly
Technologies
Bosch Rexroth AG
35
Шариковинтовые приводы Rexroth
Смазочное отверстие **
d0 ≤ 32
L8
D7
L5
L10
BB2
L3
L4
L
d0 ≥ 40
D7
BB1
Внимание: по производственным причинам диаметр стержня d2
прецизионных винтов SNF может быть меньше максимум на
0,3 mm; Для прецизионного накатного винта SNR типоразмера
20х20 d1=19 mm.
Размеры (mm)
Вес
d1
d2
D1
D5
Рисунок
D6
D7
L
L3
L4
L5
L8
L9
L10
S**
m
f9
отверстий
(Kg)
15,0
12,9
28
48
BB2
38
5,5
38
15
10
11,5
7,1
44
11,5
M6
0,20
15,0
12,9
28
48
BB2
38
5,5
45
15
15
15
11
44
15
M6
0,22
15,0
12,9
28
48
BB2
38
5,5
61
15
20
23
10
44
23
M6
0,29
19,0
16,9
36
58
BB2
47
6,6
40
15
10
12,5
7,1
51
12,5
M6
0,33
19,3
16,7
36
58
BB2
47
6,6
77
20
25
28,5
12,5
51
28,5
M6
0,56
24,0
21,9
40
62
BB2
51
6,6
45
20
10
12,5
9,5
55
12,5
M6
0,43
24,0
21,9
40
62
BB2
51
6,6
64
20
16
22
10
55
22
M6
0,54
24,0
21,4
40
62
BB2
51
6,6
95
25
30
35
14
55
35
M6
0,77
31,0
28,4
50
80
BB2
65
9
48
20
10
14
9,7
71
14
M6
0,74
31,0
27,9
50
80
BB2
65
9
77
20
16
28,5
12,5
71
28,5
M6
0,97
31,0
27,9
50
80
BB2
65
9
84
20
25
32
12,5
71
32
M6
1,04
31,0
27,9
50
80
BB2
65
9
120
20
40
50
12,5
71
50
M6
1,34
39,0
36,4
63
93
BB1
78
9
54
25
10
14,5
12
81,5
14,5
M8x1
1,25
38,0
33,8
63
93
BB1
78
9
70
25
16
22,5
11,8
81,5
22,5
M8x1
1,39
38,0
33,8
63
93
BB1
78
9
75
25
25
25
12,5
81,5
25
M8x1
1,47
38,0
33,8
63
93
BB1
78
9
88
25
25
31,5
16,5
81,5
31,5
M8x1
1,55
38,0
33,8
63
93
BB1
78
9
142
40
45
51
25
81,5
51
M8x1
2,69
49,0
46,4
75
110
BB1
93
11
54
25
10
14,5
12
97,5
14,5
M8x1
1,67
48,0
43,8
75
110
BB1
93
11
90
30
16
30
14,1
97,5
30
M8x1
2,46
48,0
43,8
75
110
BB1
93
11
105
30
25
37,5
15
97,5
37,5
M8x1
2,69
48,0
43,4
75
110
BB1
93
11
132
30
25
51
20
97,5
51
M8x1
3,08
48,0
43,4
75
110
BB1
93
11
149
30
45
59,5
18
97,5
59,5
M8x1
3,39
61,0
56,8
90
125
BB1
108
11
90
30
16
30
14
110
30
M8x1
2,83
61,0
56,4
95
135
BB1
115
13,5
132
30
25
51
20
117,5
51
M8x1
4,86
61,0
56,4
95
135
BB1
115
13,5
149
30
45
59,5
18
117,5
59,5
M8x1
5,36
78,0
73,3
105
145
BB1
125
13,5
95
30
16
32,5
14
127,5
32,5
M8x1
3,73
76,0
67,0
125
165
BB1
145
13,5
170
50
25
60
24
147,5
60
M8x1
13,50
** Обработка смазочного отверстия: плоская поверхность L3 ≤ 13 mm, фаска L3 > 14 mm.
36
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth
Одинарная фланцевая гайка FEMES
Стандартная серия
Монтажные размеры
Rexroth
Со стандартными уплотнениями
Армированные уплотнения,
см. стр.110
С осевым люфтом, ограниченным
осевым люфтом, предварительным
натягом 2%; 3%; 5%
Для прецизионных накатных винтов
SNR классов допуска Т5, Т7, Т9 и
прецизионных винтов SNF классов
допуска Р3, Р5; Р1 по запросу
d0
=
номинальный диаметр
Р
=
шаг
(R=правый, L=левый)
D
=
диаметр шарика
w
i
=
число витков шариковой
Код заказа:
дорожки
FEMES
20 x 5R x 34
1
2
T7
R
82Z120
41Z120
1250
1
0
Типоразмер
Номер изделия
Допустимая нагрузка
Скорость*
дин.
стат.
d0 x P x Dw  i
C
C0
v
max
(N)
(N)
[m/min]
A
8 x 2,5R x 1,588  3
R1532 230 03
2200
2800
15
A
12 x 5R x 2  3
R1532 460 23
3800
5800
30
B
12 x 10R x 2  2
R1532 490 13
2500
3600
60
A
16 x 5R x 3  4
R1512 010 23
12300
16100
30
A
16 x 10R x 3  3
R1512 040 13
9600
12300
60
B
16 x 16R x 3  2
R1512 060 13
6300
7600
96
A***
20 x 5R x 3  4
R1512 110 13
14300
21500
30
A
20 x 20R x 3,5  2
R1512 170 13
9100
12100
120
A***
25 x 5R x 3  4
R1512 210 13
15900
27200
30
A***
25 x 10R x 3  4
R1512 240 13
15700
27000
60
A
25 x 25R x 3,5  2
R1512 280 13
10100
15100
150
A***
32 x 5R x 3,5  4
R1512 310 13
21600
40000
23
A***
32 x 10R x 3,969  5
R1512 340 13
31700
58300
47
A***
32 x 20R x 3,969  2
R1512 370 13
13500
21800
94
A
32 x 32R x 3,969  2
R1512 390 13
13400
22000
150
A
40 x 5R x 3,5  5
R1512 410 13
29100
64100
19
A***
40 x 10R x 6  4
R1512 440 13
50000
86400
38
A***
40 x 20R x 6  3
R1512 470 13
37900
62800
75
A
40 x 40R x 6  2
R1512 490 13
25500
40300
150
B
50 x 5R x 3,5  5
R1512 510 13
32000
81300
15
A
50 x 10R x 6  6
R1512 540 13
79700
166500
30
C
50 x 16R x 6  6
R1512 560 13
79400
166000
48
B
50 x 20R x 6,5  3
R1512 570 13
47900
87900
60
B
50 x 40R x 6,5  2
R1512 590 13
32100
55800
120
A
63 x 10R x 6  6
R1512 640 13
88800
214300
24
B
63 x 20R x 6,5  3
R1512 670 13
53200
112100
48
C
63 x 40R x 6,5  2
R1512 690 13
36900
74300
95
B
80 x 10R x 6,5  6
R1512 740 13
108400
291700
19
B
80 x 20R x 12,7  6
R1512 770 23
262700
534200
30
C
100 x 10R x 6,5  6
R1502 840 02
119500
371900
10
C
100 x 20R x 12,7  6
R1502 870 02
295100
686400
20
C
125 x 10R x 6,5  6
R1502 940 02
130600
468700
8
C
125 x 20R x 12,7  6
R1502 970 02
326500
870400
16
* См. стр. 99 Скоростная характеристика d
0
n и стр.120 Критическая скорость nk
***в данных типоразмерах можно заменить на FSZES
R310RU 3301 (2006.02) ШВП
Linear Motion and Assembly
Technologies
Bosch Rexroth AG
37
Шариковинтовые приводы Rexroth
Смазочное отверстие **
BB3
BB4
BB5
D7
D7
в середине фланца
L10
D7
BF1
L3
L4
L
BB6
Смазочное отверстие
D
7
L5
в середине фланца
BF2
L3
L4
Внимание: по производственным причинам диаметр
L
стержня d2 прецизионных винтов SNF может быть меньше
максимум на 0,3 mm. Для прецизионного накатного винта
SNR типоразмера 20х20 d1=19 mm.
Размеры (mm)
Вес
d1
d2
D1
D5
Рисунок
D6
D7
Форма
L
L
L4
L5
L10
S**
φ
m
3
g6
отверстий
(°)
(Kg)
7,5
6,3
16
30
BB4
23
3,4
BF1
16
8
8
-
8
4
30
0,05
11,4
9,9
24
40
BB4
32
4,5
BF1
28
12
10
-
16
M6
330
0,12
11,4
9,9
24
40
BB4
32
4,5
BF1
33
12
16
-
21
M6
330
0,14
15,0
12,9
28
53
BB3
40
6,6
BF1
38
12
10
-
26
M6
315
0,24
15,0
12,9
28
53
BB3
40
6,6
BF1
45
12
16
-
33
M6
315
0,25
15,0
12,9
33
58
BB4
45
6,6
BF2
45
15
15
15
-
M6
30
0,39
19,0
16,9
33
58
BB4
45
6,6
BF1
40
12
10
-
28
M6
30
0,28
19,3
16,7
38
63
BB4
50
6,6
BF2
57
20
18,5
18,5
-
M6
30
0,60
24,0
21,9
38
63
BB4
50
6,6
BF1
45
12
10
-
33
M6
30
0,35
24,0
21,9
38
63
BB4
50
6,6
BF1
64
12
16
-
52
M6
30
0,44
24,0
21,4
48
73
BB4
60
6,6
BF2
70
25
22,5
22,5
-
M6
18
1,09
31,0
28,4
48
73
BB4
60
6,6
BF1
48
13
10
-
35
M6
30
0,54
31,0
27,9
48
73
BB4
60
6,6
BF1
77
13
16
-
64
M6
30
0,72
31,0
27,9
56
80
BB4
68
6,6
BF1
64
15
25
-
49
M6
30
1,02
31,0
27,9
56
80
BB4
68
6,6
BF2
88
20
34
34
-
M6
30
1,40
39,0
36,4
56
80
BB4
68
6,6
BF1
54
15
10
-
39
M8x1
30
0,71
38,0
33,8
63
95
BB4
78
9
BF1
70
15
16
-
55
M8x1
30
1,29
38,0
33,8
63
95
BB4
78
9
BF1
88
15
25
-
73
M8x1
30
1,54
38,0
33,8
72
110
BB4
90
11
BF2
102
40
31
31
-
M8x1
19
3,59
49,0
46,4
68
98
BB4
82
9
BF1
54
15
10
-
39
M8x1
30
1,02
48,0
43,8
72
110
BB4
90
11
BF1
90
18
16
-
72
M8x1
30
2,02
48,0
43,8
72
110
BB4
90
11
BF1
128
18
25
-
110
M8x1
30
2,58
48,0
43,4
85
125
BB4
105
11
BF1
92
22
25
-
70
M8x1
30
3,40
48,0
43,4
85
125
BB4
105
11
BF1
109
22
45
-
87
M8x1
30
3,87
61,0
56,8
85
125
BB4
105
11
BF1
90
22
16
-
68
M8x1
30
2,62
61,0
56,4
95
140
BB4
118
14
BF1
92
22
25
-
70
M8x1
30
3,71
61,0
56,4
95
140
BB4
118
14
BF1
109
22
45
-
87
M8x1
30
4,21
78,0
73,3
105
150
BB4
125
14
BF1
95
22
16
-
73
M8x1
30
3,78
76,0
67,0
125
180
BB5
152
18
BF1
170
25
25
-
145
M8x1
22,5
11,00
98,0
93,4
125
180
BB5
152
18
BF1
95
25
16
-
70
M8x1
22,5
5,46
96,0
87,1
145
200
BB5
172
18
BF1
170
30
25
-
140
M8x1
22,5
14,50
123,0
118,0
150
210
BB5
180
18
BF1
95
30
16
-
65
M8x1
22,5
7,49
121,0
112,0
170
230
BB6
200
18
BF1
170
40
25
-
130
M8x1
18
19,00
** Обработка смазочного отверстия: плоская поверхность L3 ≤ 13 mm, фаска L3 > 14 mm; Для типоразмера 8 х 2.5 предусмотрена шприц
масленка колпачкового типа DIN 3405.
38
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth

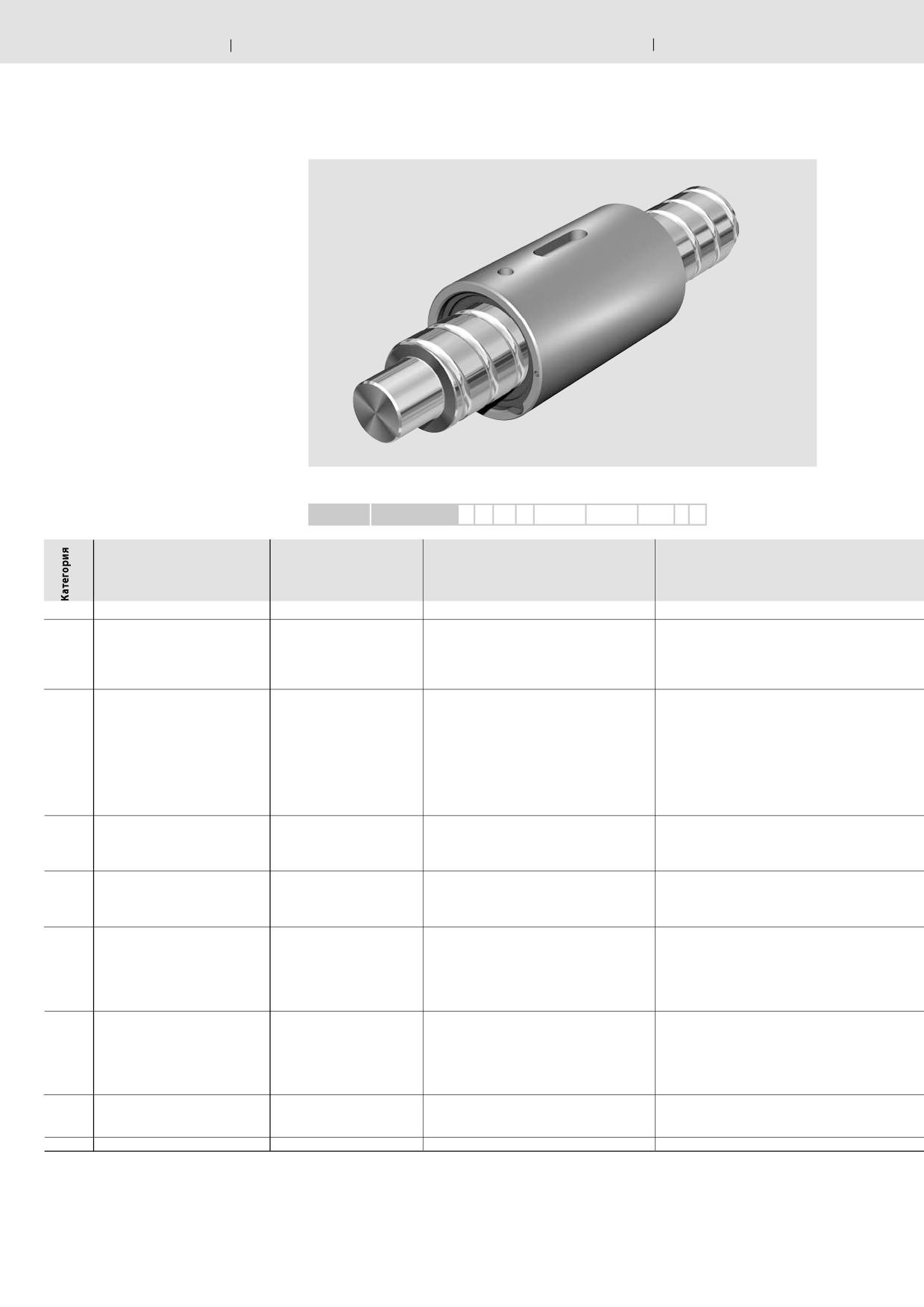

Одинарная гайка с регулируемым натягом SEMES
Стандартная серия
Монтажные размеры
Rexroth
Со стандартными уплотнениями
Армированные уплотнения,
см. стр.110
Регулируемый предварительный натяг
Для прецизионных накатных винтов
SNR классов допуска Т5, Т7, Т9 и
прецизионных винтов SNF классов
допуска Р3, Р5; Р1 по запросу
В некоторых исполнениях
с левосторонней нарезкой
d0
= номинальный диаметр
Р
= шаг
(R=правый, L=левый)
D
= диаметр шарика
w
i
= число витков шариковой
Код заказа:
дорожки
SEMES
20 x 5R x 34
1
2
T7
R
82Z120
41Z120
1250
1
0
Типоразмер
Номер изделия
Допустимая нагрузка
Скорость*
Центрирующий диаметр
дин.
стат.
D1 после настройки
d0 x P x Dw  i
C
C0
v
(mm)
max
(N)
(N)
[m/min]
min.
max.
B
8 x 2,5R x 1,588  3
R1532 230 04
2200
2800
15
15,953
15,987
B
12 x 5R x 2  3
R1532 460 24
3800
5800
30
23,940
23,975
C
12 x 10R x 2  2
R1532 490 14
2500
3600
60
23,940
23,975
B
16 x 5R x 3  4
R1512 010 24
12300
16100
30
27,940
27,975
C
16 x 10R x 3  3
R1512 040 14
9600
12300
60
27,940
27,975
B
16 x 16R x 3  2
R1512 060 14
6300
7600
96
32,945
32,973
A
20 x 5R x 3  4
R1512 110 14
14300
21500
30
32,935
32,970
B
20 x 20R x 3,5  2
R1512 170 14
9100
12100
120
37,945
37,973
A
25 x 5R x 3  4
R1512 210 14
15900
27200
30
37,935
37,970
A
25 x 10R x 3  4
R1512 240 14
15700
27000
60
37,935
37,970
B
25 x 25R x 3,5  2
R1512 280 14
10100
15100
150
47,945
47,973
A
32 x 5R x 3,5  4
R1512 310 14
21600
40000
23
47,935
47,970
A
32 x 5L x 3,5  4
R1552 310 04
21600
40000
23
47,935
47,970
A
32 x 10R x 3,969  5
R1512 340 14
31700
58300
47
47,935
47,970
B
32 x 20R x 3,969  2
R1512 370 14
13500
21800
94
55,941
55,969
B
32 x 32R x 3,969  2
R1512 390 14
13400
22000
150
55,941
55,969
A
40 x 5R x 3,5  5
R1512 410 14
29100
64100
19
55,931
55,966
B
40 x 5L x 3,5  5
R1552 410 04
29100
64100
19
55,931
55,966
A
40 x 10R x 6  4
R1512 440 14
50000
86400
38
62,931
62,966
B
40 x 10L x 6  4
R1552 440 04
50000
86400
38
62,931
62,966
A
40 x 20R x 6  3
R1512 470 14
37900
62800
75
62,941
62,969
A
40 x 40R x 6  2
R1512 490 14
25500
40300
150
71,941
71,969
B
50 x 5R x 3,5  5
R1512 510 14
32000
81300
15
67,931
67,966
B
50 x 10R x 6  6
R1512 540 14
79700
166500
30
71,931
71,966
B
50 x 20R x 6,5  3
R1512 570 14
47900
87900
60
84,936
84,964
B
50 x 40R x 6,5  2
R1512 590 14
32100
55800
120
84,936
84,964
B
63 x 10R x 6  6
R1512 640 14
88800
214300
24
84,926
84,961
C
63 x 20R x 6,5  3
R1512 670 14
53200
112100
48
94,936
94,964
C
63 x 40R x 6,5  2
R1512 690 14
36900
74300
95
94,936
94,964
C
80 x 10R x 6,5  6
R1512 740 14
108400
291700
19
104,926
104,961
B
80 x 20R x 12,7  6
R1512 770 24
262700
534200
30
124,931
124,959
* См. стр. 99 Скоростная характеристика d0 .n и стр.120 Критическая скорость nk
R310RU 3301 (2006.02) ШВП
Linear Motion and Assembly
Technologies
Bosch Rexroth AG
39
Шариковинтовые приводы Rexroth
Смазочное отверстие **
Правый
Левый
в середине фланца
L
L
5
10
L3
L4
BB7
BB7
L
3,4
Исполнение
для 8 x 2,5
R x 1,588-3
9
Внимание: по производственным
причинам диаметр стержня d2
прецизионных винтов SNF может быть
L3
L
4
меньше максимум на 0,3 mm.
BB7
Для прецизионного накатного винта
SNR типоразмера 20х20 d
=19 mm.
1
Размеры (mm)
Вес
d1
d2
D1
D5
Рисунок
D6
D7
L
L
L4
L5
L10
S**
φ
m
3
f9
отверстий
(°)
(Kg)
7,5
6,3
16
30
BB7
23
3,4
16
13
3
0
3
4
0
0,06
11,4
9,9
24
40
BB7
32
4,5
28
12
8
8
8
M6
55
0,12
11,4
9,9
24
40
BB7
32
4,5
33
12
10,5
10,5
10,5
M6
55
0,13
15,0
12,9
28
53
BB7
40
6,6
38
15
10
11,5
11,5
M6
53
0,24
15,0
12,9
28
53
BB7
40
6,6
45
15
15
15
15
M6
180
0,25
15,0
12,9
33
58
BB7
45
6,6
45
15
15
15
15
M6
50
0,42
19,0
16,9
33
58
BB7
45
6,6
40
15
10
12,5
12,5
M6
56
0,31
19,3
16,7
38
63
BB7
50
6,6
57
20
18,5
18,5
18,5
M6
60
0,63
24,0
21,9
38
63
BB7
50
6,6
45
20
10
12,5
12,5
M6
60
0,44
24,0
21,9
38
63
BB7
50
6,6
64
20
16
22
22
M6
60
0,53
24,0
21,4
48
73
BB7
60
6,6
70
25
22,5
22,5
22,5
M6
48
1,13
31,0
28,4
48
73
BB7
60
6,6
48
20
10
14
14
M6
60
0,64
31,0
28,4
48
73
BB7
60
6,6
48
20
10
14
14
M6
59
0,64
31,0
27,9
48
73
BB7
60
6,6
77
20
16
28,5
28,5
M6
168
0,87
31,0
27,9
56
80
BB7
68
6,6
64
20
22
22
22
M6
60
1,14
31,0
27,9
56
80
BB7
68
6,6
88
20
34
34
34
M6
60
1,44
39,0
36,4
56
80
BB7
68
6,6
54
20
10
17
17
M8x1
65
0,87
39,0
36,4
56
80
BB7
68
6,6
54
20
10
17
17
M8x1
65
0,87
38,0
33,8
63
95
BB7
78
9
70
25
16
22,5
22,5
M8x1
57
1,53
38,0
33,8
63
95
BB7
78
9
70
25
16
22,5
22,5
M8x1
57
1,53
38,0
33,8
63
95
BB7
78
9
88
25
25
31,5
31,5
M8x1
180
1,77
38,0
33,8
72
110
BB7
90
11
102
40
31
31
31
M8x1
49
3,77
49,0
46,4
68
98
BB7
82
9
54
25
10
14,5
14,5
M8x1
67
1,23
48,0
43,8
72
110
BB7
90
11
90
30
16
30
30
M8x1
61
2,44
48,0
43,4
85
125
BB7
105
11
92
30
25
31
31
M8x1
180
3,94
48,0
43,4
85
125
BB7
105
11
109
30
39,5
39,5
39,5
M8x1
60
4,42
61,0
56,8
85
125
BB7
105
11
90
30
16
30
30
M8x1
65
2,94
61,0
56,4
95
140
BB7
118
14
92
30
25
31
31
M8x1
190
4,45
61,0
56,4
95
140
BB7
118
14
109
30
39,5
39,5
39,5
M8x1
70
4,95
78,0
73,3
105
150
BB7
125
14
95
30
16
32,5
32,5
M8x1
67
4,2
76,0
67,0
125
180
BB7
152
18
170
50
25
60
60
M8x1
60
13,3
** Обработка смазочного отверстия: плоская поверхность L3 ≤ 13 mm, фаска L3 > 14 mm; Для типоразмера 8 х 2.5 предусмотрена шприц
масленка колпачкового типа DIN 3405.
40
Bosch Rexroth AG Linear Motion and Assembly Technologies
ШВП R310RU 3301 (2006.02)
Шариковинтовые приводы Rexroth
Цилиндрическая одинарная гайка ZEMES
Стандартная серия
Монтажные размеры
Rexroth
Со стандартными уплотнениями
Армир. уплотнения, см. стр.110
С осевым люфтом, ограниченным осевым
люфтом, предв. натягом 2%; 3%; 5%
Для прецизионных накатных винтов
SNR классов допуска Т5, Т7, Т9
и прецизионных винтов SNF классов
допуска Р3, Р5; Р1 по запросу
В некоторых исполнениях с левосторонней
нарезкой
d0
=
номинальный диаметр
Р
=
шаг (R=правый, L=левый)
D
=
диаметр шарика
w
Код заказа:
i
=
число витков шариковой
ZEMES
20 x 5R x 35
1
2
T7
R
82Z120
41Z120
1250
1
0
дорожки
Типоразмер
Номер изделия
Допустимая нагрузка
Скорость*
дин.
стат.
d0 x P x Dw  i
C
C0
v
max
(N)
(N)
[m/min]
A
8 x 2,5R x 1,588  3
R1532 230 02
2200
2800
15
B**
12 x 2R x 1,2  4
R1532 422 01
2240
4160
12
A
12 x 5R x 2  3
R1532 460 32
3800
5800
30
B**
12 x 5R x 2  3
R1532 462 25
3800
5800
30
B
12 x 10R x 2  2
R1532 490 22
2500
3600
60
B**
12 x 10R x 2  2
R1532 492 00
2500
3600
60
A
16 x 5R x 3  4
R1512 010 22
12300
16100
30
C
16 x 5L x 3  4
R1552 010 02
12300
16100
30
B**
16 x 5R x 3  4
R1512 012 67
12300
16100
30
A
16 x 10R x 3  3
R1512 040 12
9600
12300
60
B**
16 x 10R x 3  3
R1512 042 08
9600
12300
60
B**
16 x 10R x 3  3
R1512 042 09
9600
12300
60
A
16 x 16R x 3  2
R1512 060 12
6300
7600
96
B**
16 x 16R x 3  2
R1512 062 10
6300
7600
96
B**
16 x 16R x 3  3
R1512 062 11
9600
12300
96
A
20 x 5R x 3  5
R1512 110 12
17500
27300
30
B**
20 x 5R x 3  4
R1512 112 43
14300
21500
30
A
20 x 20R x 3,5  2
R1512 170 12
9100
12100
120
B**
20 x 20R x 3,5  3
R1512 172 07
13300
18800
120
A
25 x 5R x 3  4
R1512 210 12
15900
27200
30
A
25 x 10R x 3  4
R1512 240 12
15700
27000
60
B
25 x 25R x 3,5  2
R1512 280 12
10100
15100
150
B
25 x 25R x 3,5  3
R1512 280 52
14700
23300
150
B
32 x 5R x 3,5  4
R1512 310 12
21600
40000
23
A
32 x 10R x 3,969  5
R1512 340 12
31700
58300
47
C
32 x 20R x 3,969  2
R1512 370 12
13500
21800
94
B
32 x 20R x 3,969  3
R1512 370 52
19700
33700
94
B
32 x 32R x 3,969  2
R1512 390 12
13400
22000
150
B
32 x 32R x 3,969  3
R1512 390 52
19500
34000
150
C
40 x 5R x 3,5  5
R1512 410 12
29100
64100
19
B**
40 x 5R x 3,5  5
R1512 412 21
29100
64100
19
B
40 x 10R x 6  4
R1512 440 12
50000
86400
38
B
40 x 20R x 6  3
R1512 470 12
37900
62800
75
B
40 x 40R x 6  2
R1512 490 12
25500
40300
150
B
40 x 40R x 6  3
R1512 490 52
37000
62300
150
B
50 x 5R x 3,5  5
R1512 510 12
32000
81300
15
C
50 x 10R x 6  6
R1512 540 12
79700
166500
30
C
50 x 20R x 6,5  3
R1512 570 12
47900
87900
60
C
63 x 10R x 6  6
R1512 640 12
88800
214300
24
* См. стр. 99 Скоростная характеристика d0
. n и стр.120 Критическая скорость nk
**Специальные гайки для приводных элементов и модулей Rexroth















содержание      ..      1      2      3      ..
