Технические характеристики

Характеристика

Ед. изм.

На подачу/

На обратку

Гарантия

лет

5

Максимальная рабочая температура теплоносителя

°С

120

Краткосрочная температура теплоносителя

°С

130

Максимальное рабочее давление

бар (Мпа)

10 (1,0)

Пределы температуры окружающей среды

°С

+5 .. +55

Допустимая влажность окружающей среды

%

80

Расход через закрытый клапан при разности давлений 0,01 Кпа

см

3

/мин

0 - 5

Допустимый крутящий момент на стандартный шестигранный

ключ

Нм

не более 2,0

Количество оборотов настроечной бухты

шт.

4

Монтажное положение

любое

Ремонтопригодность

ремонтопригоден

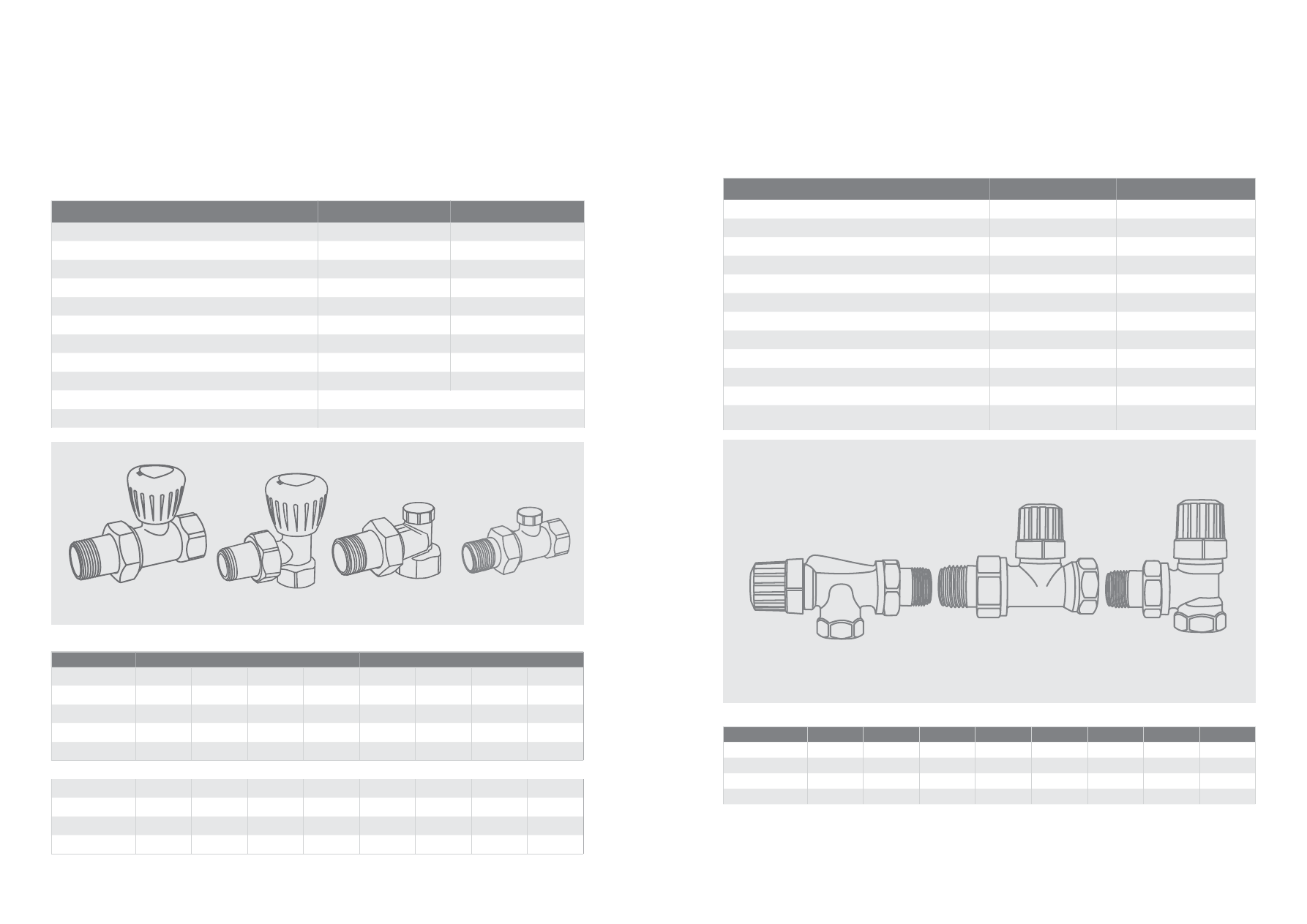

Вентили ручной регулировки

Вентили Royal Thermo применяются для ручной регулировки
расхода теплоносителя, проходящего через отопительный
прибор, где автоматическое управление не предусмотрено
проектом. Вентили также позволяют полностью отключать
радиатор и демонтировать его на стадии отделочных работ.

В номенклатуре Royal Thermo представлены прямые и
угловые вентили ручной регулировки на 1/2’’ и ¾’’ (RTO
50.001 - 004) и вентили на обратную подводку с возмож-
ностью балансировки расхода теплоносителя на 1/2’’ и ¾’’
(RTO 50.005 - 008).

Гидравлические характеристики



На подачу

На обратку



RTO 50.001

RTO 50.002

RTO 50.003

RTO 50.004

RTO 50.005

RTO 50.006

RTO 50.007

RTO 50.008



угловой

угловой

прямой

прямой

угловой

угловой

прямой

прямой



1/2’’

3/4’’

1/2’’

3/4’’

1/2’’

3/4’’

1/2’’

3/4’’

Вес, гр.

212

320

224

363

177

280

190

328

Размеры A-B-C, мм

60-35-70

70-40-70

75-38-68

92-35-70

52-33-46

65-41-49

72-33-30

93-36-30

Условная пропускная способность Kv, м3/час

1

0,71

1,85

0,58

1,55

0,21

0,65

0,19

0,45

2

1,03

2,7

0,84

2,26

0,35

1,2

0,43

1

3

1,55

4

1,26

3,4

0,89

2,05

1,24

2,75

4

2,15

5,6

1,75

4,7

1,25

3,12

2,19

4,3

Термостатическое регулирование

Радиаторные термостатические вентили применяются для
плавного механического или автоматического регулиро-
вания расхода теплоносителя в водяных системах отопле-

ния. В номенклатуре Royal Thermo представлены прямые,
угловые и осевые термостатические вентили на 1/2’’ и ¾’’
(RTO 50.011 – 015)

Технические характеристики

Характеристика

Ед. изм.

Значение

Гарантия

лет

5

Максимальное рабочее давление

бар (Мпа)

10 (1,0)

Максимальный перепад давления на вентиле

бар (Мпа)

1,0 (0,1)

Максимальная рабочая температура теплоносителя

°С

110

Пределы температуры окружающей среды

°С

+5 .. +55

Допустимая влажность окружающей среды

%

80

Рабочая длина штока

мм

2,9

Максимальное содержание гликоля

%

50

Максимальный расход (при перепаде давления 1 бар)

л/час

1250

Присоединение термоголовки



CLICK

Крутящий момент на ручку при ручном регулировании

Нм

не более 2,0

Допустимый изгибающий момент на корпус вентиля согласно

ГОСТ 30815 (п. 8.4.3)

Нм

1/2 ‘’ - не более 120

3/4 ‘’ - не более 180

Вес и габаритные размеры:



RTO 50.011

RTO 50.012

RTO 50.013

RTO 50.014

RTO 50.015

RTO 50.006

RTO 50.007

RTO 50.008



угловой

угловой

прямой

прямой

осевой

угловой

прямой

прямой



1/2''

3/4''

1/2''

3/4''

1/2''

3/4’’

1/2’’

3/4’’

Вес, гр.

215

315

237

321

248

280

190

328

Размеры A-B-C, мм

60-35-63

70-35-66

82-35-52

94-35-55

97-35-40

65-41-49

72-33-30

93-36-30

68

69

Материал корпуса

Коррозионно-стойкая латунь Ms 58

Материал уплотнителей o-ring

ЕРDM

Нормативный срок службы

10 лет с даты продажи, указанной

в транспортныхдокументах.

Испытательное давление

16 бар

Макс. температура теплоносителя

120 °С

Мин. рабочая температура

О °С

Макс. рабочая температура

95 °С

Применение и соответствие

EN215 и ГОСТ 30815-2002

Материал корпуса

Коррозионно-стойкая латунь Ms 58

Материал уплотнителей o-ring

ЕРDM

Нормативный срок службы

10 лет с даты продажи, указанной

в транспортныхдокументах.

Испытательное давление

16 бар

Макс. температура теплоносителя

120 °С

Мин. рабочая температура

О °С

Макс. рабочая температура

95 °С

Применение и соответствие

EN215 и ГОСТ 30815-2002

Набор нижнего подключения прямой

раздельный

3/4x3/4ЕК

RTE 07.0020

Набор нижнего подключения угло-

вой раздельный 3/4хЗ/4ЕК

3/4x3/4ЕК

RTE 07.0021

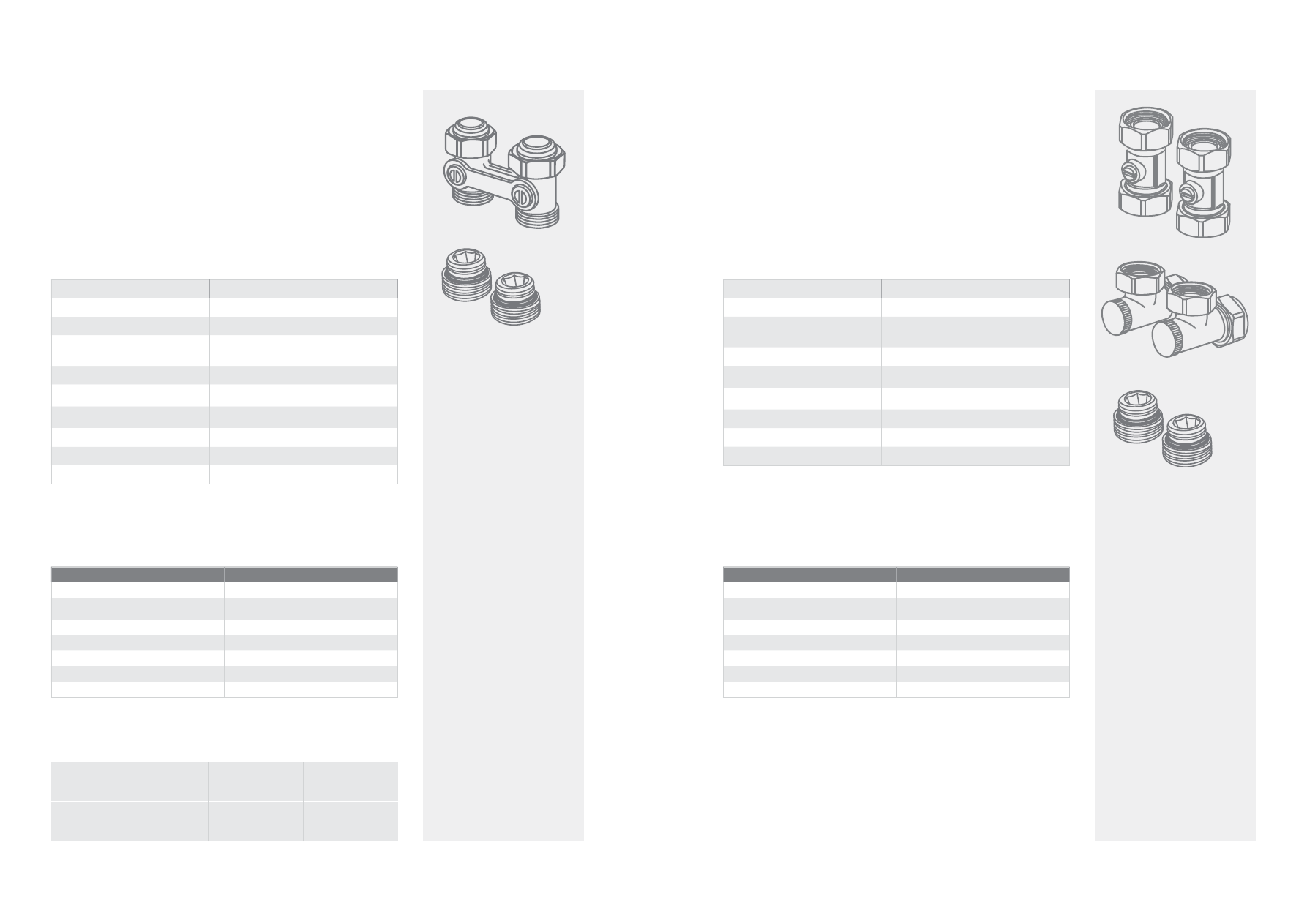

Узлы нижнего подключения

для секционных радиаторов



Узлы нижнего подключения применяются для подключения отопительных при-
боров с нижним расположением присоединительных штуцеров к разводящим
трубопроводам горизонтальных двухтрубных систем отопления. С помощью
шаровых затворов, встроенных в узел, можно отключить отопительный при-
бор для его технического обслуживания или демонтажа без опорожнения всей
системы отопления. Узлы изготавливаются в прямом и угловом исполнениях.

Узел нижнего подключения

для панельных радиаторов

Узлы нижнего подключения применяются для подключения отопительных приборов
с нижним расположением присоединительных штуцеров с межосевым расстоя-
нием 50 мм к разводящим трубопроводам горизонтальных двухтрубных систем
отопления. С помощью шаровых затворов, встроенных в узел, можно отключить
отопительный прибор для его технического обслуживания или демонтажа без
опорожнения всей системы отопления. Узлы изготавливаются в прямом и угло-
вом исполнениях.

Узел нижнего подключения угловой Royal Thermo

1/2”×3/4”EK

Узел нижнего подключения угловой Royal Thermo

1/2”×3/4”EK

Технические характеристики

Исполнение

Прямой, с переходниками

Номинальное давление (PN), бар

10

Рабочая среда

Вода, отвечающая требованиям Правил

технической эксплуатации электрических

станций и сетей Российской Федерации

Температура рабочей среды, °С

до 95 °С

Резьба штуперов для присоединения

к трубопроводу, дюймы

Наруж. G 3/4

Резьба штуцеров для присоединения

к радиатору, дюймы

Наруж. R1/2

Пропускная способность Kvs, м

3

/ч

1,6

Корпус

Коррозионно-стойкая латунь Ms 58

Кольцевое уплотнение

EPDM

Технические характеристики

Исполнение

Прямой, с переходниками

Межосевое расстояние, мм

50

Номинальное давление (PN), бар

10

Рабочая среда

Вода, отвечающая требованиям Правил

технической эксплуатации электрических

станций и сетей Российской Федерации

Температура рабочей среды, °С

до 95 °С

Резьба штуперов для присоединения

к трубопроводу, дюймы

Наруцж. G 3/4

Резьба штуцеров для присоединения

к радиатору, дюймы

Наруж. R1/2

Пропускная способность Kvs, м

3

/ч

1,6

Корпус

Коррозионно-стойкая латунь Ms 58

Кольцевое уплотнение

EPDM

В комплекте

с узлом

В комплекте

с узлом

70

71

Коллекция

дизайн-вентилей

Вентили Royal Thermo дизайн-серии
разработаны специально для подклю-
чения дизайн-радиаторов и полотенце-
сушителей. Вентили применяются для
ручной регулировки расхода теплоно-
сителя, проходящего через отопитель-
ный прибор в системах отопления и
хозяйственно-питьевого водоснабжения.
Вентили также позволяют полностью
отключать прибор и демонтировать его
на стадии отделочных работ.

Технические характеристики

Характеристика

Ед. изм.

Значение

Гарантия

лет

5

Минимальный ресурс

циклы

10 (1,0)

Наработка на отказ

циклы

1,0 (0,1)

Условный диаметр

мм

110

Максимальная рабочая температура теплоносителя

°С

+5 .. +55

Максимальное рабочее давление

бар (Мпа)

80

Испытательное давление

бар (Мпа)

2,9

Пределы температуры окружающей среды

°С

50

Монтажное положение

любое

Ремонтопригодность

Ремонтопригоден

Допустимая влажность окружающей среды

%

80

Крутящий момент на ручку вентиля

Нм

Не более 2,0

Пропускная способность угловой / прямой, Kv

м3/час

2,83 / 1,54

Пропускная способность угловой /

прямой, Kv

1/4 оборота

м3/час

0,46 / 0,5

1/2 оборота

1,13 / 0,92

1 оборот

2,21 / 1,41

Вес и габаритные размеры:

 Артикул

RTE 50.022

RTE 50.021

RTE 50.026

RTE 50.027

RTE 50.028

PIANO

PIANO

CUBE

CUBE

CUBE

прямой

угловой

осевой

прямой

угловой

1/2''

1/2''

1/2''

1/2''

1/2''

Вес, гр.

345

325

445

445

415

Размеры A-B-C, мм

84-27-71

81-27-81

84-40-71

84-40-71

72-40-84

Набор термостатический

прямой Royal Thermo Click

(хром)

1/2

НС-1305377

RTE

07.0013 CH

541

Набор термостатический

угловой Royal Thermo Click

(хром)
+ головки:

1/2

НС-1305381

RTE

07.0009 CH

510

Термоголовка жидкостная

Royal Thermo Design, Click

(белый)

НС-1281638

RTE

07.0004

Термоголовка жидкостная

Royal Thermo Design, Click

(хром)

НС-1281641

RTE

07.0006

Термоголовка жидкостная

Royal Thermo Design, Click

(черный)

НС-1281640

RTE

07.0005

Также в номенклатуре Royal Thermo доступны комплекты
для подключения радиаторов в дизайн-исполнении: тер-
мостатический вентиль, вентиль на обратную подводку
и термоголовка:

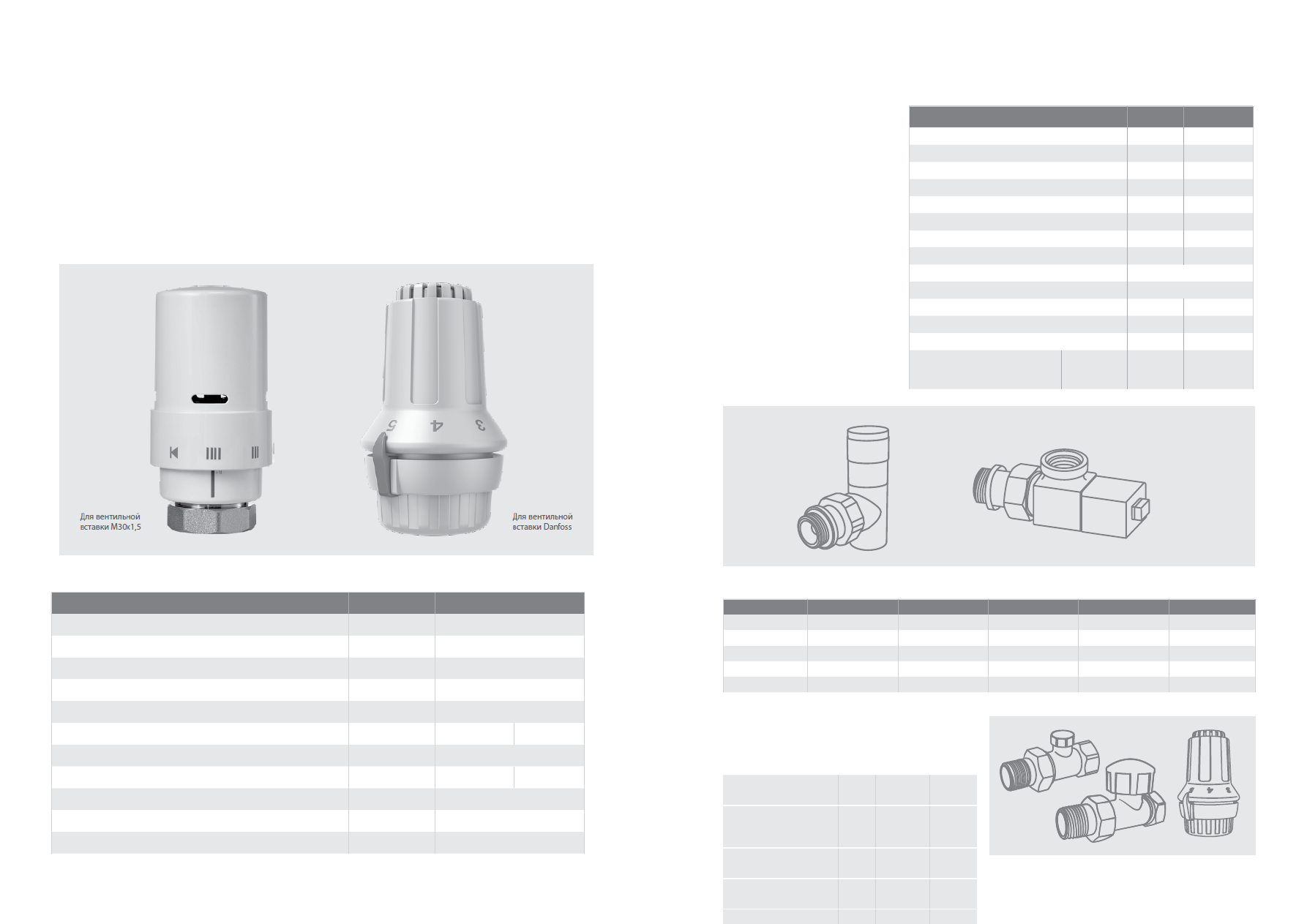

Термоголовки

Термостатические головки (термоголовки) применяются
для автоматического поддержания заданной температуры
в жилых, производственных и хозяйственных помещениях
путем управления термостатическими вентилями, регулиру-
ющими подачу теплоносителя в приборы отопления. Термо-
головка фиксируется на корпусе термостатического вентиля
с помощью накидной гайки с резьбой M30х1,5 непосред-
ственно над его штоком. Использование терморегулиру-
ющей арматуры позволяет автоматически поддерживать
температуру воздуха в помещениях на заданном уровне
с точностью до 1°С.

Применение термостатической головки с выносным датчиком
температуры необходимо в том случае, когда термостатиче-
ские головки со встроенными датчиками могут быть закрыты
зана весками, помещены под экран отопительных приборов,
или иным способом загорожены; установлены вертикально
или размещены в узких нишах, потому что подобное рас-
положение делает невозможным точное регулирование.

Технические характеристики

Характеристика

Ед. изм.

Значение

Гарантия

лет

5

Наполнитель сильфона

этилацетат

Диапазон регулирования температуры

°С

От +6 (*) до +28 (5)

Максимальное рабочее давление

бар (мПа)

10 (1,0)

Максимальный перепад давления на вентиле

бар (мПа)

1,0 (0,1)

Гистерезис

°С

0,49

0,4

Максимальная рабочая температура теплоносителя

°С

100

Допустимая температура окружающей среды

°С

от -15 до +55

от -15 до +50

Допустимая предельная влажность окружающей среды

%

до 85

Присоединительный размер

М30 х 1,5/CLICK

Цвет корпуса

RAL 9016

72

73

МОНТАЖ

И ПОДКЛЮЧЕНИЕ

ПРИБОРОВ

ОТОПЛЕНИЯ

Указания по монтажу радиаторов

Монтаж радиаторов Royal Thermo должен осуществляться по
технологии, обеспечивающей их сохранность и герметичность
соединений согласно требованиям технических условий и
действующих нормативных документов: СП 73.13330.2012
(актуализированная редакция СНиП 3.05.01 «Внутренние
санитарно-технические системы»), а также требованиям,
указанным в данном руководстве.
К монтажу радиаторов Royal Thermo разрешается приступать
только при соблюдении следующих условий:
•

При наличии теплотехнического проекта, разработан-
ного проектной организацией и утвержденного эксплу-
атирующей организацией, ответственной за системы
отопления зданий и сооружений, в которых будет осу-
ществляться монтаж.

•

Монтаж должен производиться специализированными
монтажными организациями.

•

После достижения радиатором комнатной температуры
естественным образом, без применения посторонних
нагревательных приборов.

•

При наличии возможности обязательного перекрытия
входа и выход прибора.

Монтаж радиаторов рекомендуется производить, не снимая
защитной упаковки. Перед подключением обязательно про-
извести зачистку торцов секционного прибора отопления.
Упаковку рекомендуется снимать после окончания всех
отделочных и монтажных работ в помещении
Монтаж радиаторов необходимо производить в местах,
обозначенных требованиями проектной документации, при
соблюдении следующих условий (рис. 1):
•

расстояние от поверхности стен необходимо применять
в пределах 30-50 мм;

•

расстояние от низа радиатора до верха подоконника
должно быть в пределах min 60 мм;

•

расстояние от пола до низа прибора должно быть в
пределах min 50 мм.

В однотрубных системах отопления обязательно наличие
замыкающего участка (байпаса) перед радиатором. Диаметр
данного участка должен быть меньше чем диаметр основ-
ного трубопровода.

На входе и выходе радиатора рекомендуется устанавли-
вать арматуру, позволяющую полностью перекрывать поток
теплоносителя через радиатор для его замены, ремонта и
технического обслуживания.

В однотрубных системах отопления допускается устанавливать
терморегулирующую арматуру с пропускной способностью
(Кvs) не менее 1,8 м

3

/ч для одностороннего подключения, и

1,5 м

3

/ч при двухстороннем подключении. Несоблюдение

этого правила не позволит достичь требуемого коэффици-
ента затекания теплоносителя в радиатор.

На каждом радиаторе должен быть установлен ручной или
автоматический воздухоотводчик.

Радиатор следует устанавливать строго горизонтально. Отк-
лонение от горизонтали радиаторной сборки не должно
превышать 0,5 мм на каждые 800 мм.

В двухтрубных системах отопления обязательна установка
регулирующего вентиля на подводке к прибору и обратной
линии для гидравлической балансировки системы при её
наладке.

При длине прибора, в три и более раз превышающей его
высоту, рекомендуется использовать диагональное под-
ключение.

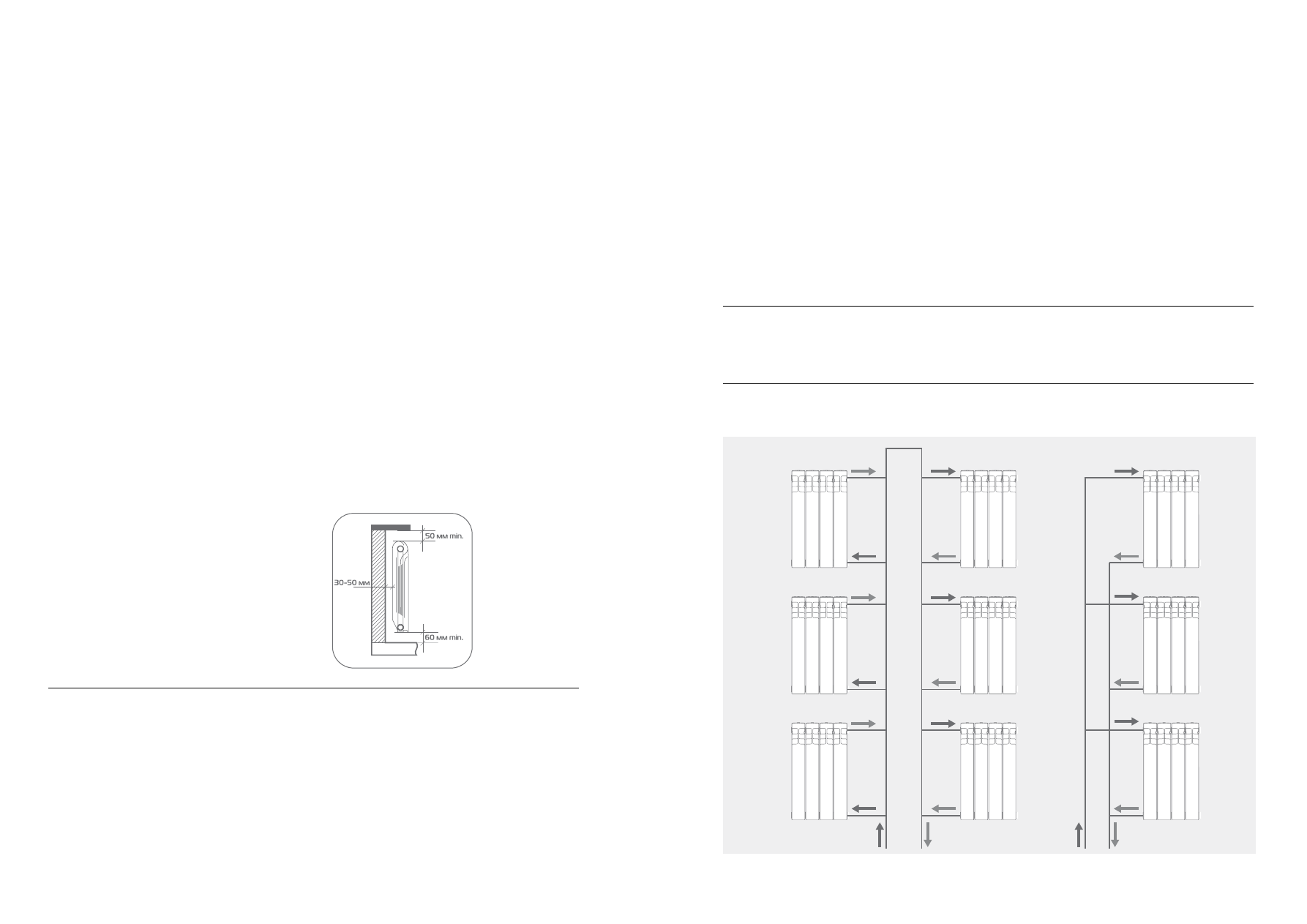

Рисунок 1.

Расстояния при мон-

таже радиаторов

Крепление радиаторов

Монтаж радиаторов ведётся только на подготовленных
(оштукатуренных и окрашенных) поверхностях стен с помо-
щью оригинальных настенных кронштейнов или на чистом
полу с использованием фирменных напольных креплений.
Количество кронштейнов и их расположение должны обе-
спечить надежное крепление радиаторов.

При напольной установке радиатора напольные кронштейны
предварительно жёстко крепят к полу, а затем на них уста-

навливают радиатор и подключают его к подводящим тру-
бопроводам с установкой запорно-регулирующей арматуры.
Для радиаторов до 12 секций используйте два кронштейна
(напольных или настенных). Для радиаторов 12 секций
используйте либо 3 кронштейна (при использовании настен-
ных кронштейнов один из трех должен быть расположен
внизу в середине прибора, оставшиеся два - вверху по
краям прибора).

Для стальных панельных радиаторов длиной до 1400 мм
используйте 2 кронштейна, при длине 1400 мм и выше - 3
кронштейна.

При настенном и напольном монтаже радиаторов следует
избегать случаев их неправильной установки:

•

слишком низкого размещения, т. к. при зазоре между
полом и низом радиатора менее 60 мм, уменьшает-
сяэффективность теплообмена и затрудняется уборка
под радиатором;

•

установки радиатора вплотную к стене или с зазором
менее 25 мм, ухудшающей теплоотдачу прибора и вызы-
вающей скопление пыли над прибором;

•

слишком высокой установки, т. к. при зазоре между
полом и низом радиатора более 150 мм, увеличивается
градиент температур воздуха по высоте помещения,
особенно в нижней его части;

•

слишком малого зазора между верхом радиатора и
низом подоконника (менее 50 мм), т. к. при этом умень-
шается тепловой поток радиатора;

•

невертикального положения секций, т. к. это ухудшает
тепловые характеристики и внешний вид радиатора;

В квартирах обычно существуют два вида систем отопления: однотрубная система отопления и двухтрубная. Схемы поквар-
тирной разводки представлены на рисунке 2.

Испытание внутренних санитарно-технических систем

По завершению монтажных работ должны быть выполнены испытания систем отопления. Гидростатическое испытание водя-
ных систем и приборов отопления должно производиться под давлением, равным 1,5 рабочего давления прибора. По факту
проведения испытаний составляется акт ввода системы и приборов отопления в эксплуатацию в установленной форме.

Рисунок 2.

Схемы поквартирной разводки

76

77

2

1

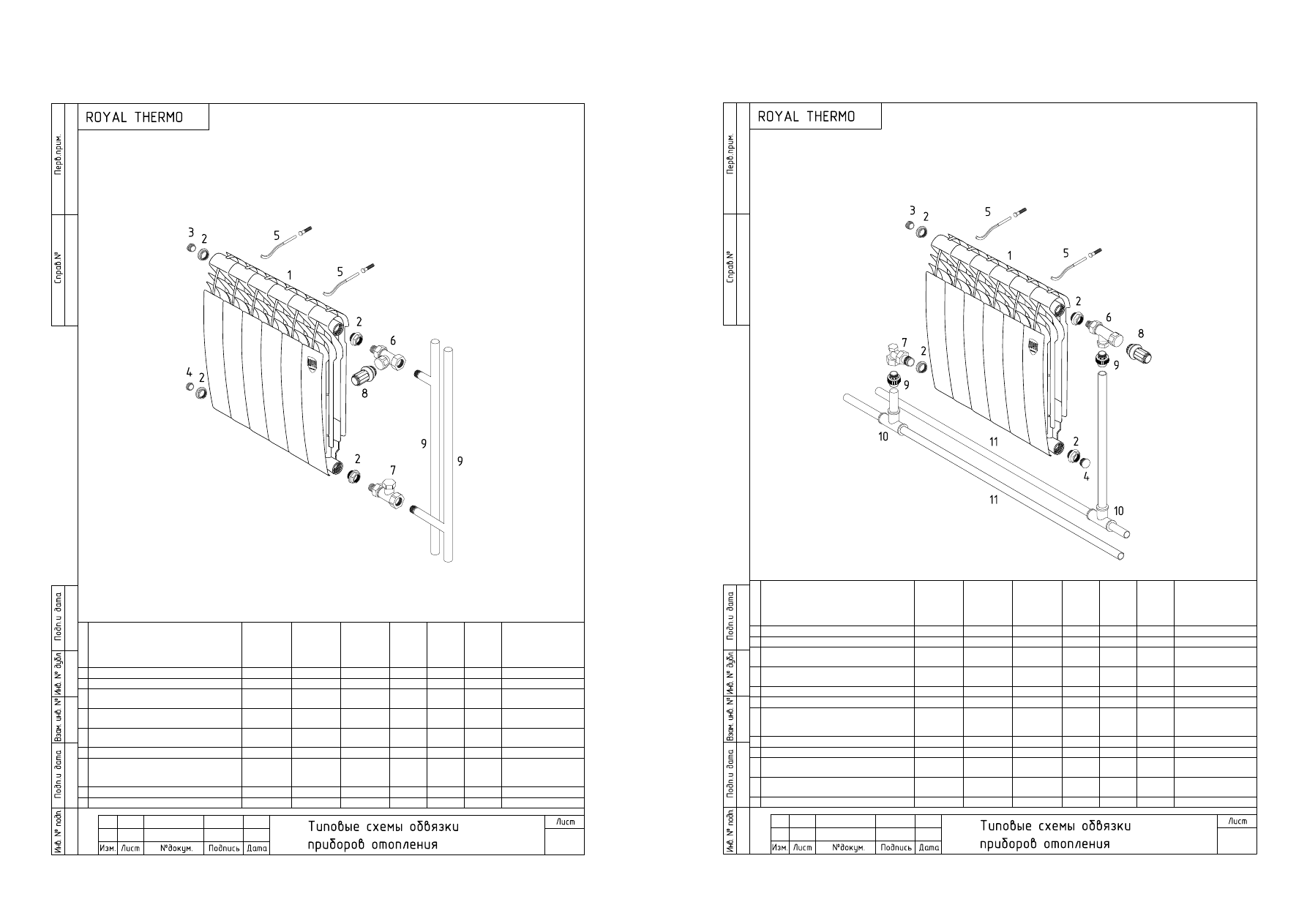

Схема №1. Однотрубная вертикальная система со смещеной байпасной линией (боковое
подключение прибора отопления). Трубы стальные водогазопроводные. Без регулировки
температуры теплоносителя.

Наименование и техническая характеристика

Тип, марка,

обозначение

документа

и опросного

листа

Код

оборудования,

изделия,

материала

Завод-

изготовитель

Единица

измерения

Кол-во

Масса

единицы,

кг

Примечание

1

2

3

4

5

6

7

8

9

1 Прибор отопления секционный

по расчету

по расчету

Royal Thermo

шт.

1

по расчету

2 Пробки (левые-правые)

RT02

Royal Thermo

шт.

4

Поставляется
комплектом в блистере

3 Кран Маевского O

/15

RT02

Royal Thermo

шт.

1

Поставляется
комплектом в блистере

4 Заглушка с уплотнительным кольцом O

/15

RT02

Royal Thermo

шт.

1

Поставляется
комплектом в блистере

5 Кронштейны анкерные с дюбелем 7,2х170 мм

RT06

Royal Thermo

шт.

2

6 Кран шаровый вн-нар накидная гайка O

/15

RT0 07.075

Royal Thermo

шт.

2

435

Поставляется
комплектом в блистере

7 Бочонок резьба нар. 1/2"х60 мм

RT0 23.005

Royal Thermo

шт.

2

0,071

Хром

8 Тройник резьба вн-вн-вн 1/2"

шт.

2

9 Контргайка 1/2"

шт.

2

10 Муфта резьба вн-вн 1/2"

шт.

2

11 Бочонок (сгон по ГОСТ 6357-81) 1/2"

шт.

2

12 Труба стальная ВГП по ГОСТ 3262 1/2"

м.

2

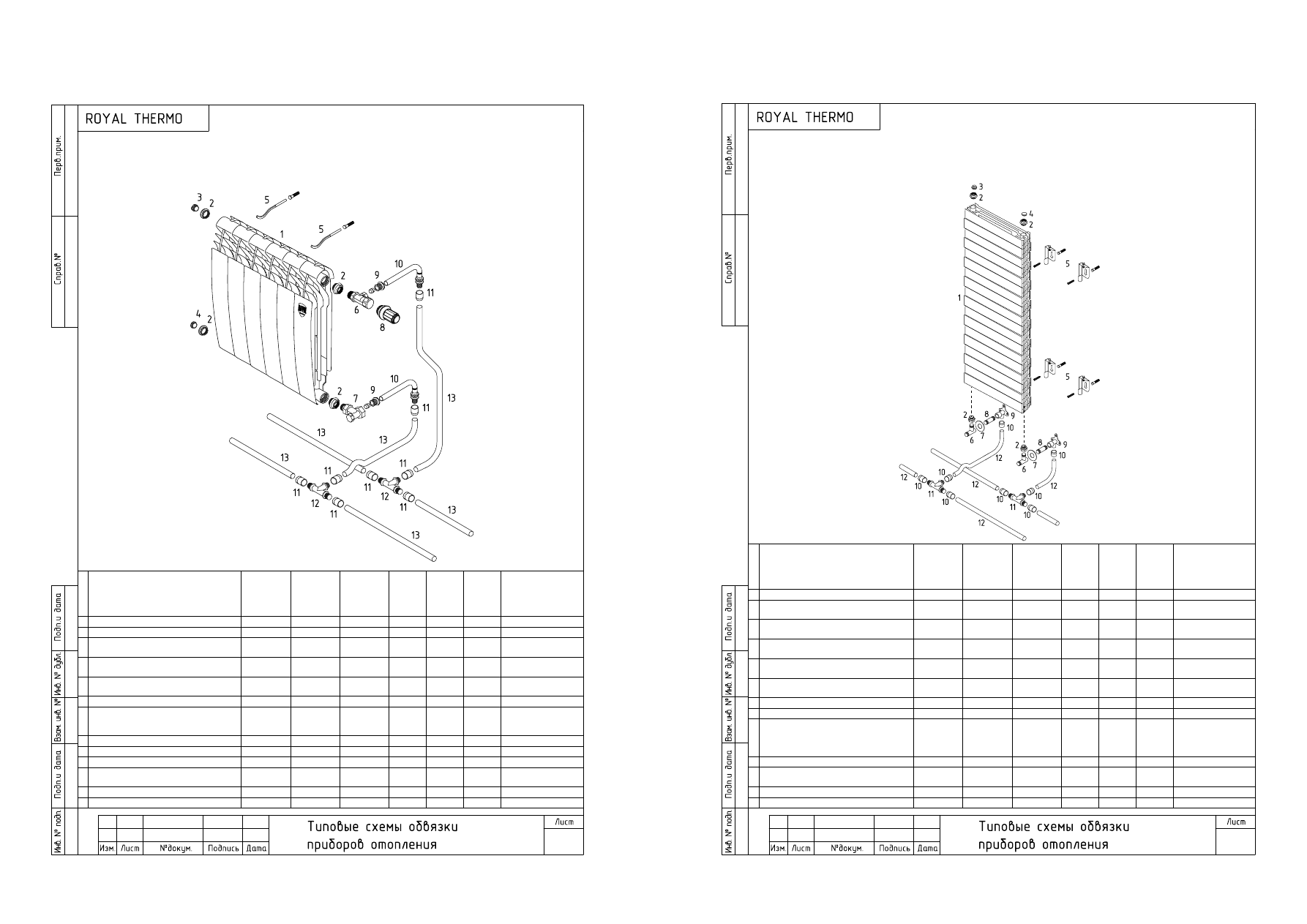

Схема №2. Однотрубная вертикальная система со смещеной байпасной линией (боковое
подключение прибора отопления). Трубы стальные водогазопроводные. Механическое
регулирование температуры теплоносителя.

Наименование и техническая характеристика

Тип, марка,

обозначение

документа

и опросного

листа

Код

оборудования,

изделия,

материала

Завод-

изготовитель

Единица

измерения

Кол-во

Масса

единицы,

кг

Примечание

1

2

3

4

5

6

7

8

9

1 Прибор отопления стальной панельный

по расчету

по расчету

Royal Thermo

шт.

1

по расчету

2 Кран Маевского

O

/

15

Royal Thermo

шт.

1

Поставляется в
комплекте с прибором

3 Заглушка с уплотнительным кольцом

O

/

15

Royal Thermo

шт.

1

Поставляется в
комплекте с прибором

4 Настенный кронштейн дюбель/саморезы М6х60

Royal Thermo

шт.

2

Поставляется в
комплекте с прибором

5 Комплект для ручной регулировки прямой

O

/

15

RTO 50.009

Royal Thermo

шт.

1

0,435

Комплект на подачу
и обратку

6 Бочонок резьба нар. 1/2"х60 мм

RT0 23.005

Royal Thermo

шт.

2

0,071

Хром

7 Тройник резьба вн-вн-вн 1/2"

шт.

2

8 Контргайка 1/2"

шт.

2

9 Муфта резьба вн-вн 1/2"

шт.

2

10 Бочонок (сгон по ГОСТ 6357-81) 1/2"

шт.

2

11 Труба стальная ВГП по ГОСТ 3262 1/2"

м.

2

78

79

4

3

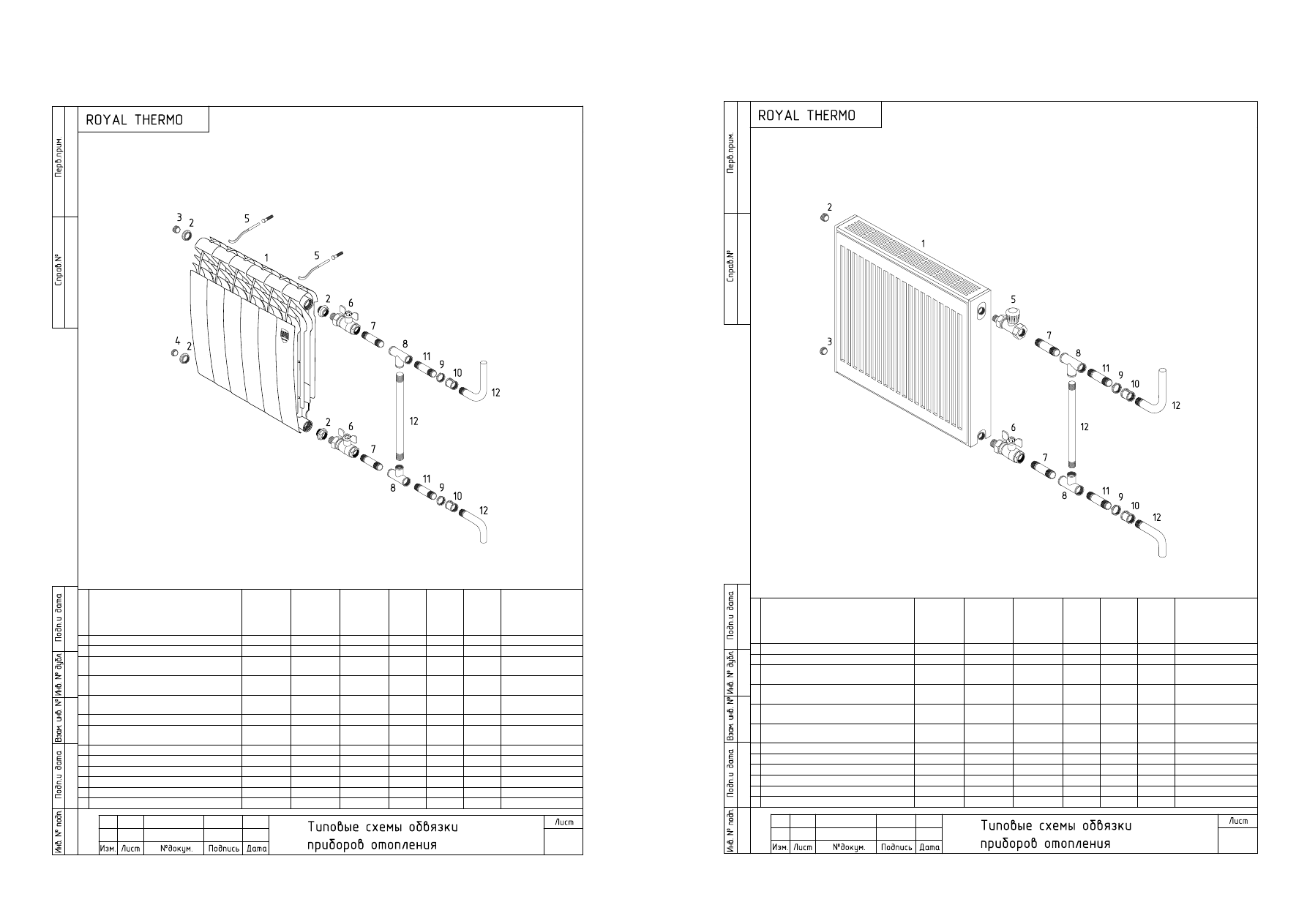

Схема №3. Двухтрубная вертикальная система (боковое подключение прибора отопления). Трубы
стальные водогазопроводные. Автоматическое регулирование температуры теплоносителя.

Наименование и техническая характеристика

Тип, марка,

обозначение

документа

и опросного

листа

Код

оборудования,

изделия,

материала

Завод-

изготовитель

Единица

измерения

Кол-во

Масса

единицы,

кг

Примечание

1

2

3

4

5

6

7

8

9

1 Прибор отопления секционный

по расчету

по расчету

Royal Thermo

шт.

1

по расчету

2 Пробки (левые-правые)

RT02

Royal Thermo

шт.

4

Поставляется
комплектом в блистере

3 Кран Маевского

O

/

15

RT02

Royal Thermo

шт.

1

Поставляется
комплектом в блистере

4 Заглушка с уплотнительным кольцом

O

/

15

RT02

Royal Thermo

шт.

1

Поставляется
комплектом в блистере

5 Кронштейны анкерные с дюбелем 7,2х170 мм

RT06

Royal Thermo

шт.

2

6 Вентиль термостатический прямой

O

/

15

RTE 07.013  Royal Thermo

шт.

1

0,505

Поставляется

комплектом подача/

обратка

7 Термоголовка жидкостная CLICK

RTE 07.0007  Royal Thermo

шт.

1

0,137

8 Труба стальная ВГП по ГОСТ 3262 1/2"

м.

2

Схема №4. Двухтрубная горизонтальная система (диагональное подключение прибора
отопления). Трубы полипропиленовые. Автоматическое регулирование температуры
теплоносителя.

Наименование и техническая характеристика

Тип, марка,

обозначение

документа

и опросного

листа

Код

оборудования,

изделия,

материала

Завод-

изготовитель

Единица

измерения

Кол-во

Масса

единицы,

кг

Примечание

1

2

3

4

5

6

7

8

9

1 Прибор отопления секционный

по расчету

по расчету

Royal Thermo

шт.

1

по расчету

2 Пробки (левые-правые)

RT02

Royal Thermo

шт.

4

Поставляется
комплектом в блистере

3 Кран Маевского

O

/

15

RT02

Royal Thermo

шт.

1

Поставляется
комплектом в блистере

4 Заглушка с уплотнительным кольцом

O

/

15

RT02

Royal Thermo

шт.

1

5 Кронштейны анкерные с дюбелем 7,2х170 мм

RT06

Royal Thermo

шт.

2

6

Вентиль термостатический осевой

O

/

15

(комплект)

RTE 07.0011

Royal Thermo

шт.

1

Поставляется
комплектом (подача/
обратка)

7 Термоголовка жидкостная CLICK

RTE 07.0007  Royal Thermo

шт.

1

0,137

8 Соединение с наружной резьбой

AXIOpress

RTE 20.012

Royal Thermo

шт.

2

0,09

9

Пресс-втулка PVDF для трубы из сшитого
полиэтилена

O

/

20

AXIOpress

RTA 17.010

Royal Thermo

шт.

8

0,013

10

Тройник PPSU для трубы из сшитого
полиэтилена

O

/

20

AXIOpress

RTA 20.024

Royal Thermo

шт.

2

0,026

11 Труба

O

/

20 из сшитого полиэтилена

AXIOpress

RTE 71.0018

Royal Thermo

м.

По расчёту

80

81

6

5

Схема №5. Двухтрубная горизонтальная система (боковое подключение прибора отопления).
Трубы из сшитого полиэтилена PE-X EVOH. Cкрытый монтаж трубопроводов. Автоматическое
регулирование температуры теплоносителя.

Наименование и техническая характеристика

Тип, марка,

обозначение

документа

и опросного

листа

Код

оборудования,

изделия,

материала

Завод-

изготовитель

Единица

измерения

Кол-во

Масса

единицы,

кг

Примечание

1

2

3

4

5

6

7

8

9

1 Прибор отопления секционный

по расчету

по расчету

Royal Thermo

шт.

1

по расчету

2 Пробки (левые-правые)

RT02

Royal Thermo

шт.

4

Поставляется
комплектом в блистере

3 Кран Маевского



O

/15

RT02

Royal Thermo

шт.

1

Поставляется
комплектом в блистере

4 Заглушка с уплотнительным кольцом



O

/15

RT02

Royal Thermo

шт.

1

Поставляется
комплектом в блистере

5 Кронштейны анкерные с дюбелем 7,2х170 мм

RT06

Royal Thermo

шт.

2

6

Вентиль термостатический осевой



O

/15

(комплект)

RTE 07.0011

Royal Thermo

шт.

1

Поставляется
комплектом (подача/
обратка)

7 Термоголовка жидкостная CLICK

RTE 07.0007  Royal Thermo

шт.

1

0,137

8 Концовка для монтажной трубки 1/2"

AXIOpress

RTE 12.030

Royal Thermo

шт.

2

0,03

9 Монтажная трубка конечная 16, 330 мм

AXIOpress

RTE 16.030

Royal Thermo

шт.

2

0,171

10

Пресс-втулка PVDF для трубы из сшитого
полиэтилена



O

/16

AXIOpress

RTA 16.010

Royal Thermo

шт.

8

0,008

11 Тройник PPSU 90 16x16x16

AXIOpress

RTA 16.024

Royal Thermo

шт.

2

0,01

12 Труба



O

/16 из сшитого полиэтилена

AXIOpress

RTE 71.0017

Royal Thermo

м.

По расчёту

Схема №6. Двухтрубная горизонтальная система. Подключение прибора отопления PIANOFORTE
TOWER. Трубы из сшитого полиэтилена PE-X EVOH. Cкрытый монтаж трубопроводов.
Механическое регулирование температуры теплоносителя.

Наименование и техническая характеристика

Тип, марка,

обозначение

документа

и опросного

листа

Код

оборудования,

изделия,

материала

Завод-

изготовитель

Единица

измерения

Кол-во

Масса

единицы,

кг

Примечание

1

2

3

4

5

6

7

8

9

1 Прибор отопления секционный

PIANOFORTE

TOWER

по расчету

Royal Thermo

шт.

1

39,60-

48,40

По расчету 18-22

секции

2 Пробки (левые-правые)

RT02

Royal Thermo

шт.

4

Поставляется
комплектом в блистере

3 Кран Маевского O

/15

RT02

Royal Thermo

шт.

1

Поставляется
комплектом в блистере

4 Заглушка с уплотнительным кольцом O

/15

RT02

Royal Thermo

шт.

1

Поставляется
комплектом в блистере

5

Настенный кронштейн дюбель/саморезы
М8х70мм

по расчету

Royal Thermo

шт.

4

Поставляется в
комплекте с прибором

6 Дизайн-вентиль угловой 1/2" хром

PIANO

RTE 50.028

Royal Thermo

шт.

2

0,325

7 Отражатель хром круглый 1/2"

RTO 23.007

Royal Thermo

шт.

2

0,01

8 Бочонок хром для дизайн-вентилей 1/2"

RTO 23.004

(50 мм),  23.005
(60 мм),  23.006

(80 мм)

Royal Thermo

шт.

2

по

расчету

По расчету 50-60-80мм

9 Уголок с настенным креплением 2041/2" BP

AXIOpress

RTE 20.009

Royal Thermo

шт.

2

0,22

10

Пресс-втулка PVDF для трубы из сшитого
полиэтилена O

/20

AXIOpress

RTA 17.010

Royal Thermo

шт.

8

0,013

11 Тройник PPSU 90 20x20x20

AXIOpress

RTA 16.024

Royal Thermo

шт.

2

0,026

12 Труба O

/20 из сшитого полиэтилена

AXIOpress

RTE 71.0018

Royal Thermo

м.

По расчёту

82

83
