Liebert Системы прецизионного кондиционирования воздуха. Каталог (2009 год) - часть 3
Технические данные: Чиллер
Модель
CRH004
CRH204
CRH006
CRH206
CRH007
CRH207
CRH008
CRH011
CRH014
Производительность(1)
Холодопроизводительность
кВт
39,5
39,5
51,6
50,7
63,4
64,4
78,2
101,9
132,6
Энергопотребление компрессоров
кВт
13,2
13,2
19,2
19,0
24,1
24,6
26,3
28,6
43,6
Кол во компр. / контуров охлаждения
шт./конт.
1/1
2/2
1/1
2/2
1/1
2/2
2/2
2/2
2/2
Коэффициент СОР компрессоров
—
3,00
3,00
2,67
2,67
2,62
2,62
2,97
2,64
3,04
Коэффициент EER блока
—
2,46
2,46
2,28
2,27
2,33
2,32
2,44
2,25
2,47
Расход воздуха
м3/ч
12000
12000
14000
14000
15000
15000
24000
28000
42000
SPL (уровень звукового давления)(2)
дБ(А)
70
70
73
73
74
74
71,5
74,5
75,5
PWL (уровень акустич. мощности)(3)
дБ(А)
87
87
91
91
93
93
87
91
91
SPL (уровень звукового давления)(4)
дБ(А)
67
67
70
70
71
71
68,5
71,5
72,5
PWL (уровень акустич. мощности)(5)
дБ(А)
84
84
88
88
90
90
84
88
88
Длина
мм
2046
2046
2046
2046
3046
3046
3046
3046
4046
Ширина
мм
1231
1231
1231
1231
1231
1231
1231
1231
1231
Высота
мм
2272
2272
2272
2272
2272
2272
2272
2272
2272
Рабочий вес
кг
778
874
840
891
1040
1113
1224
1357
1642
Модель
CRH016
CRH017
CRH020
CRH023
CR025
CRH0028
CRH030
CRH032
Производительность(1)
Холодопроизводительность
кВт
162,7
156,4
169,7
207,2
222,7
257,0
294,5
320,6
Энергопотребление компрессоров
кВт
59,4
57,3
64,9
77,7
90,1
94,5
111,7
124,8
Кол во компр. / контуров охлаждения
шт./конт.
2/2
4/2
4/2
4/2
4/2
4/2
4/2
4/2
Коэффициент СОР компрессоров
—
2,74
2,73
2,62
2,67
2,47
2,72
2,64
2,57
Коэффициент EER блока
—
2,34
2,34
2,28
2,28
2,16
2,32
2,30
2,24
Расход воздуха
м3/ч
42000
39750
39750
53000
53000
66250
66250
72500
SPL (уровень звукового давления)(2)
дБ(А)
75,5
74,5
74,5
75
75
76
76
78
PWL (уровень акустич. мощности)(3)
дБ(А)
91
90
90
90
90
90
90
92
SPL (уровень звукового давления)(4)
дБ(А)
72,5
71,5
71,5
72
72
73
73
75
PWL (уровень акустич. мощности)(5)
дБ(А)
88
87
87
87
87
87
87
89
Длина
мм
4046
3750
3750
4750
4750
5750
5750
5750
Ширина
мм
1231
1330
1330
1330
1330
1330
1330
1330
Высота
мм
2272
2270
2270
2270
2270
2270
2270
2270
Рабочий вес
кг
1724
2000
2128
2612
2612
2964
3068
3128
(1) При следующих стандартных условиях: электропитание 400 В / З ф / 50 Гц; наружная температура 35°С; фреон R407C; воды на входе/ выходе 12/7°С;
этиленгликоль — 0%; высота 0 м над уровнем моря; степень загрязнения испарителя 0,43x10-4 м2°С/Вт; рассчитано в соответствии с EN12055; ESP 50Па.
(2) Базовая версия, измерения при наружной температуре 35°С; 1 м от блока со стороны теплообменника; свободное пространство; канальный выброс;
ESP 50 Па.
(3) Базовая версия, для каждого вентилятора, измерения при наружной температуре 35°С; канальный выброс; ESP 50 Па.
(4) Малошумная версия, измерения при наружной температуре 35°С; 1 м от блока со стороны теплообменника; свободное пространство; канальный
выброс; ESP 50 Па.
(5) Малошумная версия, для каждого вентилятора, измерения при наружной температуре 35°С; канальный выброс; ESP 50 Па.
42

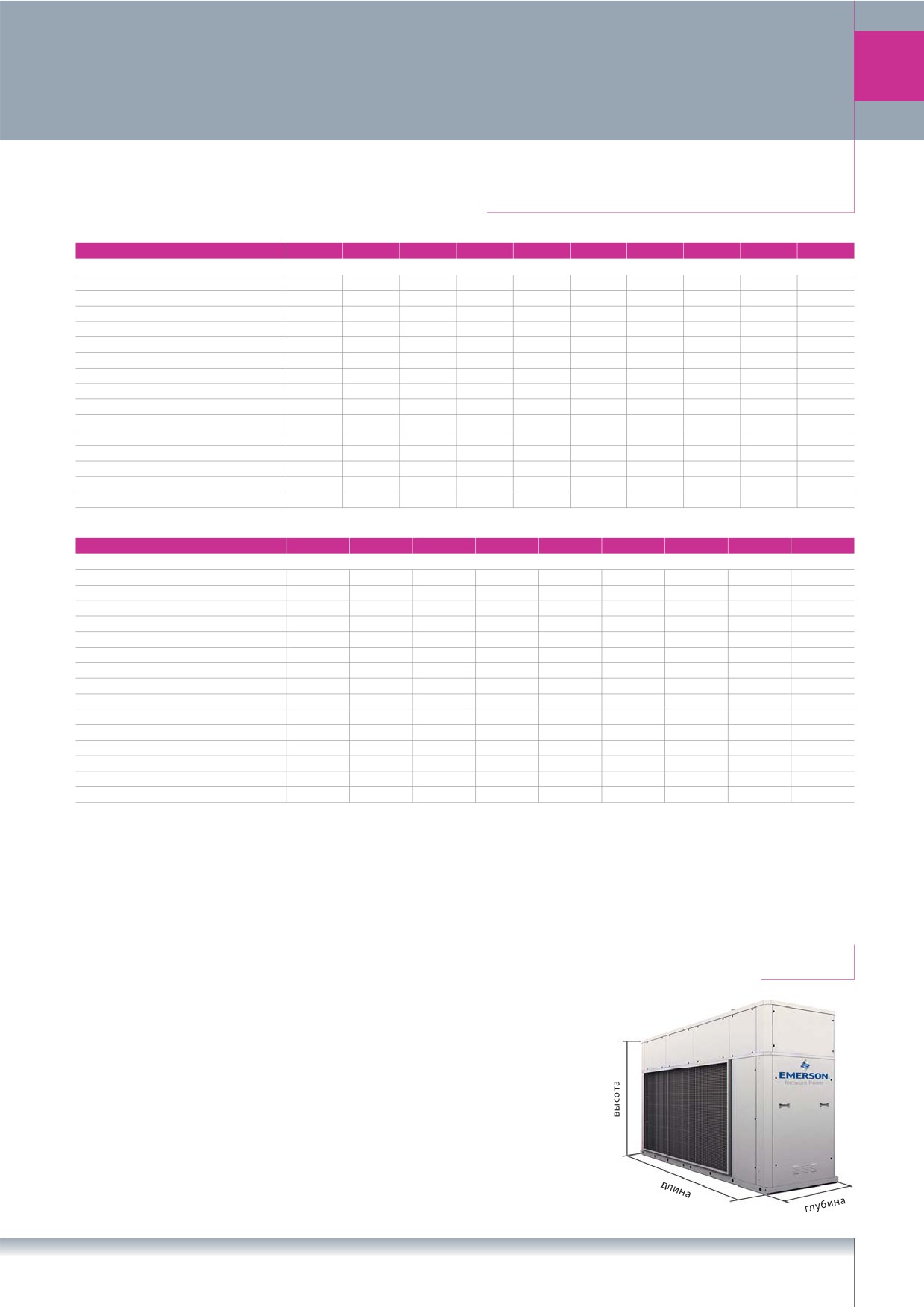

Технические данные: Чиллер с фрикулингом
Модель
SRH004
SRH204
SRH006
SRH206
SRH007
SRH207
SRH008
SRH011
SRH014
Производительность(1)
Холодопроизводительность
кВт
41,6
41,6
54,3
53,4
66,9
67,2
82,0
107,0
139,3
Производительность фрикулинга(2)
кВт
28,6
28,6
34,0
33,8
40,1
40,1
56,7
67,4
94,3
Энергопотребление компрессоров
кВт
13,4
13,4
19,8
19,4
24,8
25,0
26,7
39,6
44,5
Кол во компр. / контуров охлаждения
шт./конт.
1/1
2/2
1/1
2/2
1/1
2/2
2/2
2/2
2/2
Коэффициент СОР компрессоров
—
3,10
3,10
2,75
2,75
2,69
2,69
3,07
2,70
3,13
Коэффициент EER блока
—
2,50
2,50
2,30
2,31
2,38
2,37
2,47
2,27
2,49
Расход воздуха
м3/ч
12000
12000
14000
14000
15000
15000
24000
28000
42000
SPL (уровень звукового давления)(3)
дБ(А)
70
70
73
73
74
74
71,5
74,5
75,5
PWL (уровень акустич. мощности)(4)
дБ(А)
88
88
92
92
93
93
88
92
92
SPL (уровень звукового давления)(5)
дБ(А)
67
67
70
70
71
71
68,5
71,5
72,5
PWL (уровень акустич. мощности)(6)
дБ(А)
85
85
89
89
90
90
85
89
89
Длина
мм
2046
2046
2046
2046
3046
3046
3046
3046
4046
Ширина
мм
1231
1231
1231
1231
1231
1231
1231
1231
1231
Высота
мм
2272
2272
2272
2272
2272
2272
2272
2272
2272
Рабочий вес
кг
870
967
933
984
1215
1288
1425
1558
1932
Модель
SRH016
SRH017
SRH020
SRH023
SRH025
SRH028
SRH030
SRH032
Производительность(1)
Холодопроизводительность
кВт
169,8
164,5
178,1
218,5
234,0
270,8
310,1
336,5
Производительность фрикулинга(2)
кВт
100,8
109,2
111,2
145,5
147,8
176,1
182,4
197,1
Энергопотребление компрессоров
кВт
60,8
58,5
66,5
79,7
92,5
96,9
114,8
128,1
Кол во компр. / контуров охлаждения
шт./конт.
2/2
4/2
4/2
4/2
4/2
4/2
4/2
4/2
Коэффициент СОР компрессоров
—
2,79
2,81
2,68
2,74
2,53
2,79
2,70
2,63
Коэффициент EER блока
—
2,35
2,37
2,30
2,32
2,19
2,35
2,33
2,27
Расход воздуха
м3/ч
42000
39750
39750
53000
53000
66250
66250
72500
SPL (уровень звукового давления)(3)
дБ(А)
75,5
74,5
74,5
75
75
76
76
78
PWL (уровень акустич. мощности)(4)
дБ(А)
92
91
91
91
91
91
91
93
SPL (уровень звукового давления)(5)
дБ(А)
72,5
71,5
71,5
72
72
73
73
75
PWL (уровень акустич. мощности)(6)
дБ(А)
89
88
88
88
88
88
88
90
Длина
мм
4046
3750
3750
4750
4750
5750
5750
5750
Ширина
мм
1231
1330
1330
1330
1330
1330
1330
1330
Высота
мм
2272
2270
2270
2270
2270
2270
2270
2270
Рабочий вес
кг
2016
2312
2440
2996
2996
3414
3520
3580
(1) При следующих стандартных условиях: электропитание 400 В / З ф / 50 Гц; наружная температура 35°С; фреон R407C; воды на входе /выходе 15/10°С;
этиленгликоль 30%; высота 0 м над уровнем моря; степень загрязнения испарителя 0,43x10-4 м2°С/Вт; рассчитано в соответствии с EN12055; ESP 50Па.
(2) При следующих стандартных условиях: электропитание 400 В / З ф / 50 Гц; наружная температура 5°С; смесь на входе 15°С; этиленгликоль 30%; ESP 50Па
(3) Базовая версия, измерения при наружной температуре 35°С; 1 м от блока со стороны теплообменника; свободное пространство; канальный выброс;
ESP 50 Па.
(4) Базовая версия, для каждого вентилятора, измерения при наружной температуре 35°С; канальный выброс; ESP 50 Па.
(5) Малошумная версия, измерения при наружной температуре 35°С; 1 м от блока со стороны теплообменника; свободное пространство; канальный
выброс; ESP 50 Па.
(6) Малошумная версия, для каждого вентилятора, измерения при наружной температуре 35°С; канальный выброс; ESP 50 Па.

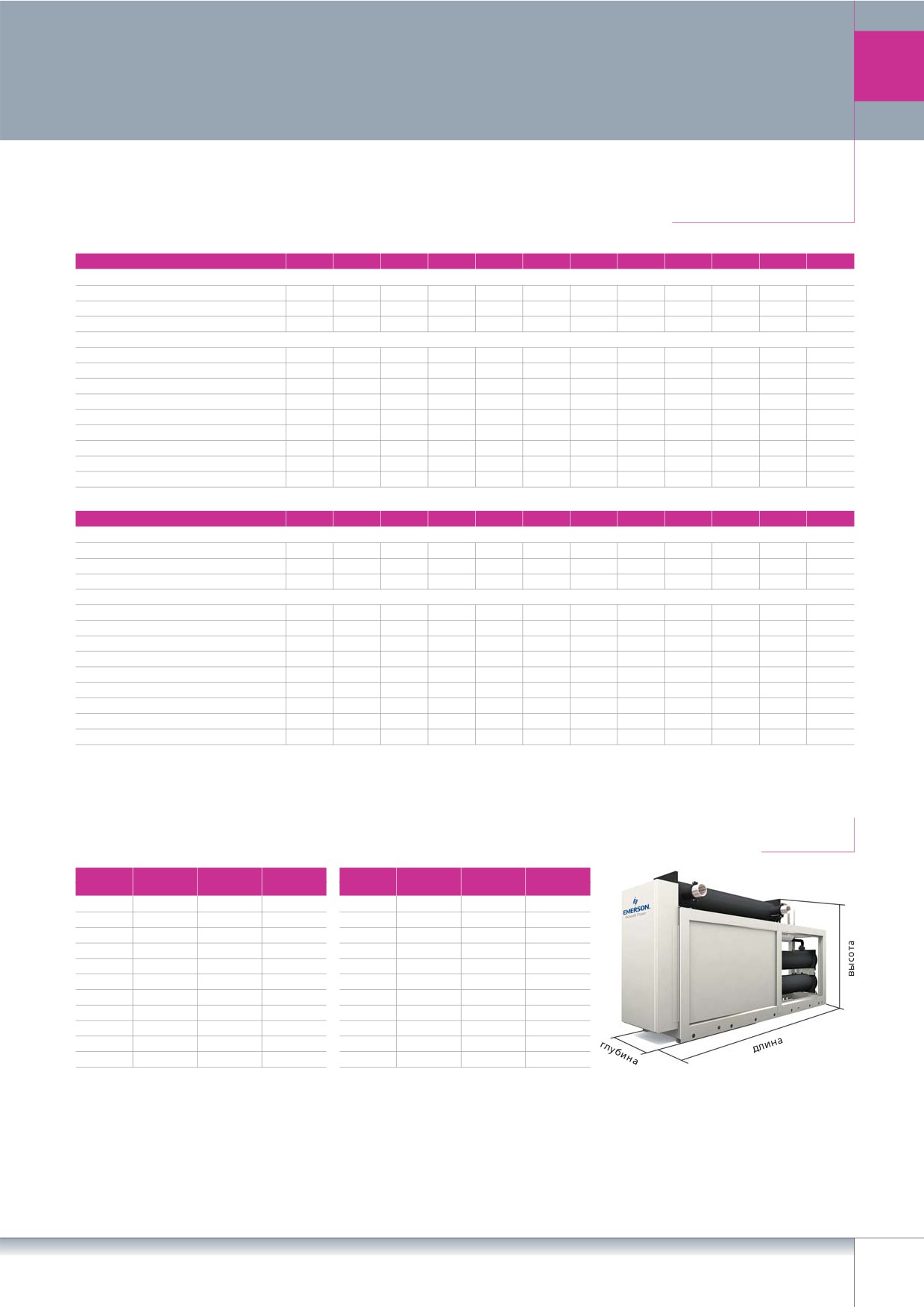

Размеры
43

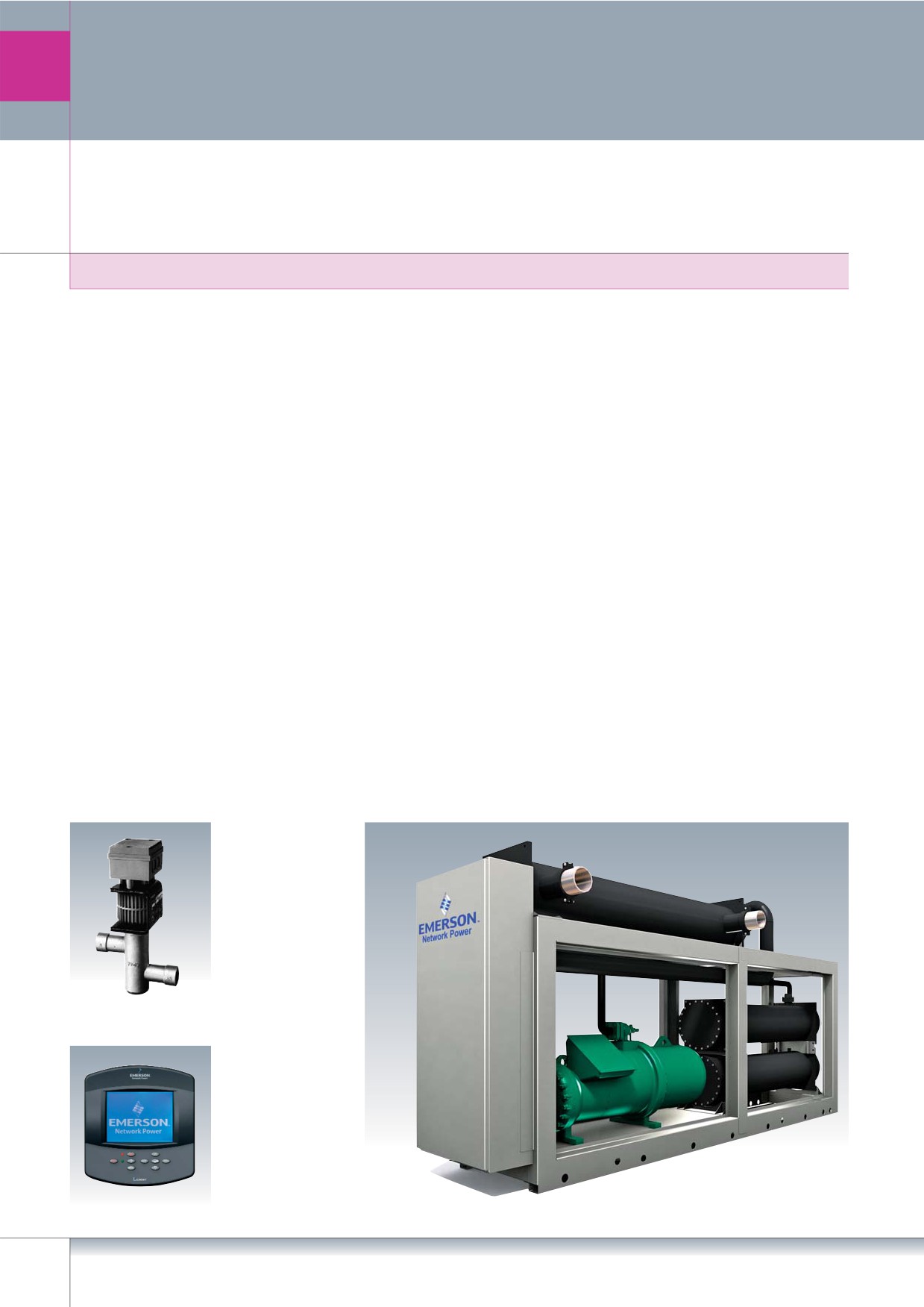

Liebert HPC W
Чиллеры с водяным охлаждением
Liebert HPC W представляет собой чиллер внутренней установки семей
■ Низкий уровень шума
ства Liebert HPC с водяным охлаждением мощностью 280-1200 кВт. Эта
Благодаря использованию совре
модель специально разработана для поддержания бесперебойной ра
менных технологий Liebert HPC W
боты на ответственных участках любого масштаба, от информационных
является самым бесшумным чил
лером на рынке, с наименьшей
центров до промышленных производств. Это идеальное решение для
передачей вибрации зданию, в
жилых объектов: гостиниц, офисов и госпиталей.
котором данный чиллер установ
лен.
■ Надежность
■ Экономичность
■ Основные характеристики
Для исследователей и конструкто
У чиллеров Liebert HPC W коэф
• Лёгкость технического обслужи
ров Emerson Network Power на
фициент использования энер
вания и простота доступа к ком
дёжность является наивысшим
гии — EER > 5. Такой результат
понентам благодаря оптималь
приоритетом при разработке чил
достигается благодаря высокому
ной конструкции блока.
леров для ответственных участ
КПД компонентов и оптимальной
• Высокая точность поддержания
ков.
конструкции, позволяющей ис
температуры воды на выходе
Действительно, чиллеры Liebert
пользовать увеличенные теплооб
±0,2°С благодаря встроенному
HPC W оснащены двумя независи
менники.
микропроцессорному управле
мыми холодильными контурами,
Высокая эффективность означает:
нию компрессора.
управляемыми микропроцессор
• снижение энергопотребления и,
• Экономайзер для высокой эф
ной системой. Более того, перед
соответственно, снижение затрат;
фективности.
поставкой каждый блок в течение
• чиллер мощностью 700 кВт с по
• Электронный расширительный
нескольких часов тестируется в
казателем EER на 20% выше по
вентиль для повышения надёж
специальном помещении с задан
сравнению с аналогичными бло
ности и производительности.
ными климатическими условия
ками той же мощности может
• Конфигурации: тепловой насос,
ми.
сэкономить до 23 000 евро в год!
рекуперация тепла (20—100%).
Электронный
расширительный
вентиль
Встроенное
микропроцессорное
управление
компрессора
44
Технические данные
Модель
WS1027
WS1031
WS1035
WS1040
WS1047
WS1052
WS1060
WS2033
WS2039
WS2043
WS2048
Производительности(1)
Холодопроизводительность
кВт
283
319
362
419
480
541
602
341
402
445
485
Потребляемая мощность компрессора
кВт
58
66
72
85
97
113
124
73
83
96
101
Показатель EER блока
—
4,88
4,84
5,04
4,91
4,94
4,78
4,87
4,67
4,83
4,62
4,80
Производительности(2) с ЕСО
Холодопроизводительность
кВт
301
345
382
456
511
581
638
361
434
471
528
Потребляемая мощность компрессора
кВт
59
69
73
89
99
118
127
74
87
98
106
Показатель EER блока
—
5,11
5,03
5,24
5,13
5,18
4,94
5,04
4,86
4,98
4,81
4,96
Кол во холодильных контуров
шт.
1
1
1
1
1
1
1
2
2
2
2
Базовая версия SPL(3)
дБ(А)
76,5
77,0
77,5
76,5
76,0
77,0
77,0
73,0
74,0
74,0
77,0
Базовая версия PWL(4)
дБ(А)
94,0
94,5
95,0
94,5
94,0
95,0
95,0
91,0
92,0
92,0
95,5
Малошумная версия SPL(3)
дБ(А)
68,0
69,0
69,0
69,0
68,0
69,0
69,0
65,0
65,0
66,0
68,0
Малошумная версия PWL(4)
дБ(А)
86,0
87,0
87,0
87,0
86,0
87,0
87,0
83,0
83,0
84,0
86,5
Рабочий вес
кг
2,403
2,509
2,570
3,530
3,557
3,741
3,761
3,238
3,463
3,601
4,311
Модель
WS2054
WS2061
WS2065
WS2070
WS2080
WS2087
WS2093
WS2099
WS2105
WS2111
WS2119
Производительности(1)
Холодопроизводительность
кВт
560
635
675
724
839
893
963
1024
1081
1143
1203
Потребляемая мощность компрессора
кВт
115
132
138
144
171
184
195
213
227
236
247
Показатель EER блока
—
4,85
4,82
4,89
5,04
4,92
4,86
4,95
4,82
4,77
4,85
4,87
Производительности(2) с ЕСО
Холодопроизводительность
кВт
596
685
721
765
908
958
1022
1096
1162
1220
1275
Потребляемая мощность компрессора
кВт
118
137
142
146
178
190
197
219
235
243
253
Показатель EER блока
—
5,07
4,99
5,07
5,25
5,10
5,05
5,19
5,01
4,94
5,03
5,04
Кол во холодильных контуров
шт.
2
2
2
2
2
2
2
2
2
2
Базовая версия SPL(3)
ДБ(А)
77,0
78,0
78,0
79,0
78,0
77,5
77,0
77,5
78,0
78,5
78,5
Базовая версия PWL(4)
ДБ(А)
95,5
96,5
96,5
97,5
96,5
96,0
95,5
96,0
96,5
97,0
97,0
Малошумная версия SPL(3)
ДБ(А)
69,0
70,0
70,0
70,0
70,0
70,0
69,0
70,0
70,0
70,5
70,5
Малошумная версия PWL(4)
ДБ(А)
87,5
88,5
88,5
88,5
88,5
88,5
87,5
88,5
88,5
89,0
89,0
Рабочий вес
кг
4,483
4,816
4,829
5,048
6,793
6,802
6,921
7,114
7,237
7,257
7,277
Данные по производительностям теплового насоса и рекуперации тепла содержатся в системной документации.
Размеры
Модель
Длина
Глубина
Высота
Модель
Длина
Глубина
Высота
[мм]
[мм]
[мм]
[мм]
[мм]
[мм]
WS1027
4,350
890
2,000
WS2054
4,350
1,750
2,000
WS1031
4,350
890
2,000
WS2061
4,350
1,750
2,000
WS1035
4,350
890
2,000
WS2065
4,350
1,750
2,000
WS1040
4,650
890
2,040
WS2070
4,350
1,750
2,000
WS1047
4,650
890
2,040
WS2080
4,650
1,750
2,040
WS1052
4,650
890
2,040
WS2087
4,650
1,750
2,040
WS1060
4,650
890
2,040
WS2093
4,650
1,750
2,040
WS2033
4,100
1,750
2,000
WS2099
4,650
1,750
2,130
WS2039
4,100
1,750
2,000
WS2105
4,650
1,750
2,130
WS2043
4,100
1,750
2,000
WS2111
4,650
1,750
2,130
WS2048
4,350
1,750
2,000
WS2119
4,650
1,750
2,130
(1) При следующих стандартных условиях: электропитание 400 В / З ф / 50 Гц; хладагент R134а; температура воды на входе / выходе: в испаритель 12/7°С;
в конденсатор 30/35°С.
(2) При следующих стандартных условиях: электропитание 400 В / З ф / 50 Гц; хладагент R134a; с экономайзером; температура воды на входе / выходе:
в испаритель 12/7°С; в конденсатор 30/35°С.
(3) Измерено на расстоянии 1 м от блока; в условиях свободного пространства, в соответствии с ISO 3744; номинальные рабочие условия.
(4) Вычислено в соответствии с ISO 3744; для номинальных рабочих условий.
45
Блоки FanCoil
Кондиционеры даводчики
Блоки FC представляют собой новое решение семейства фанкойлов,
традиционно сочетающее в себе высокую надёжность с низким уров
нем шума. Это результат огромных усилий в области энерго и ресур
сосбережения, направленных на создание наиболее современных из
делий, отвечающих всем требованиям.
■ Дизайн
няя конструкция всех моделей
Предлагаемый блок имеет абсо
одинакова, в том числе и в гори
лютно новый дизайн — плавные
зонтальных, и в вертикальных мо
линии и скруглённые углы.
делях. Это сделано для стандарти
Даже панели управления как
зации изделий и расширения воз
встроенные, так и дистанционные
можностей их установки и эксплу
(монтируемые к стене) полностью
атации.
сменили свой внешний вид, чтобы
■ Блоки FC с центробежным венти$
лучше соответствовать современ
лятором
ному оборудованию и обстановке
помещения.
При разработке блоков данного
семейства основное внимание
■ Тишина
было традиционно сосредоточено
Все современные технические
на современности конструкции,
достижения и результаты научных
оптимизации рабочих показате
исследований были использованы
лей и снижении уровня шума. Та
для снижения уровня шума новых
ким образом, предлагаемые фан
блоков FC. В результате уровень
койлы обеспечивают исключи
шума предлагаемого оборудова
тельно высокий уровень комфор
ния исключительно низок.
та.
• 7 типоразмеров (300-1400 м3/ч);
■ Ассортимент
• 1 секция: 3 или 4 ряда;
Данная серия представлена широ
• 2 секции: 3 или 4 ряда (охлажде
ким ассортиментом моделей с
ние) и 1 ряд (нагрев);
центробежными вентиляторами.
• 4 версии (FCV, FCY, FCX, FCC).
Блоки могут быть оборудованы
любыми дополнительными уст
ройствами или функциями, необ
ходимыми для удовлетворения
всех установочных и электротех
нических требований.
■ Простота использования
Каждая деталь новых блоков бы
ла тщательно проработана, чтобы
обеспечить лёгкость сборки, прос
тоту использования и техническо
го обслуживания. Примером
этому во всех моделях служат
конструктивные симметричные
ножки, просторная секция клапа
на (170 мм) и облегчённый доступ
к фильтрам. Более того, внутрен
46

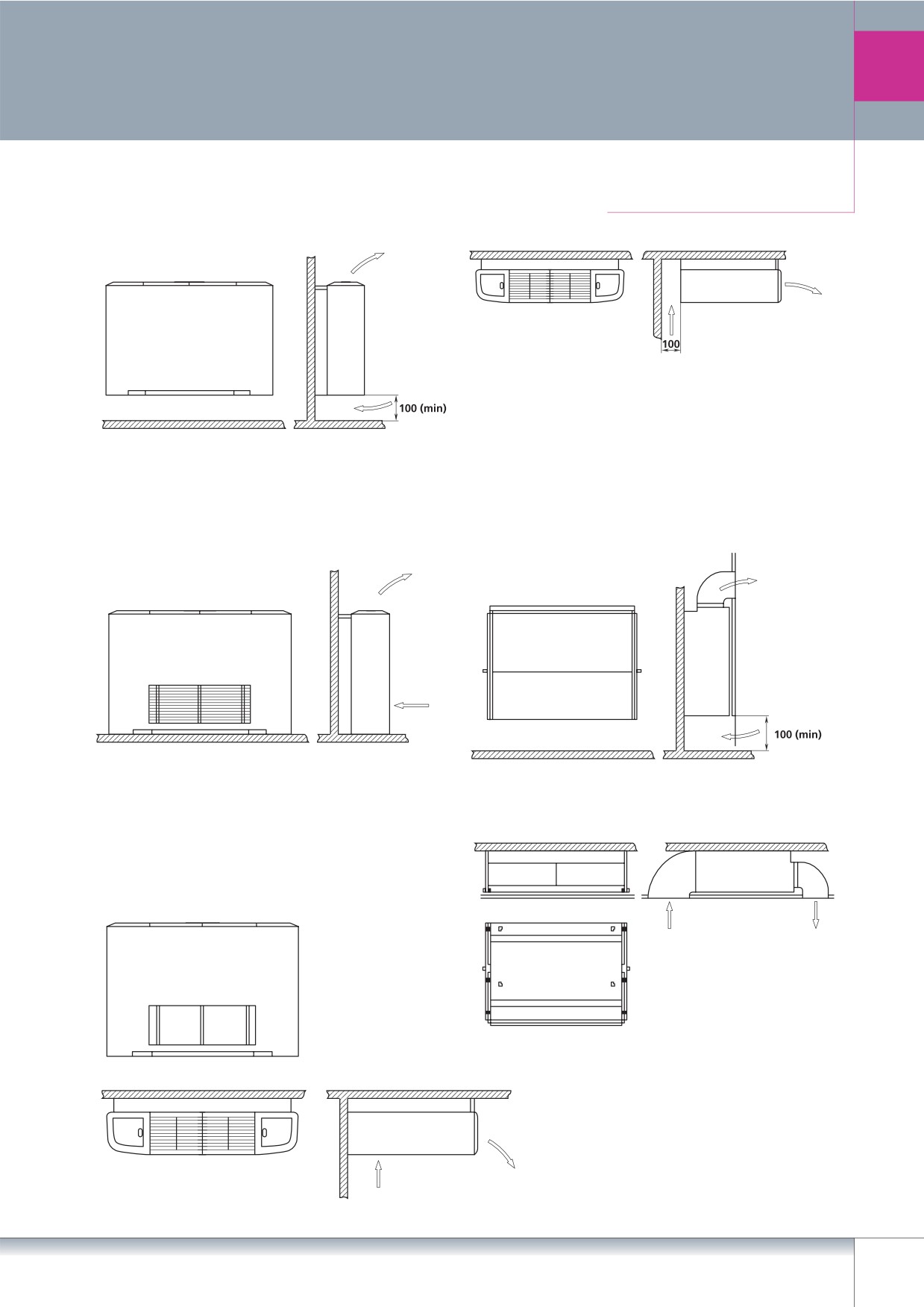

Блоки FC: варианты моделей
■ Модель FCV
Напольная в корпусе
■ Модель FCY
■ Модель FCC
Напольная в корпусе
Напольная без корпуса
с фронтальным забором
для скрытой установки
воздуха
■ Модель FCC
Подвесная без корпуса
для скрытой установки
■ Модель FCX
Подвесная в корпусе
с фронтальным забором
воздуха
47
Блоки FC
2$трубные блоки
Все данные приведены для следующих стандартных условий:
■ Охлаждение
■ Нагрев
Температура воздуха на входе +27°С по сухому
Температура воздуха на входе +20°С.
термометру, +19°С по мокрому термометру.
Температура воды на входе +50°С.
Температура воды +7/12°С.
Расход воды такой же, как для охлаждения.
Модель
FC 1.3$2Т
FC 2.3$2T
FC 3.3$2Т
FC 4.3$2T
FC 5.3$2T
FC 6.3$2T
FC 7.3$2T
Скорость
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
Расход воздуха
м3/ч
190
240
300
290
360
450
380
480
600
480
600
750
650
800
1000
750
950
1200
850
1100
1400
Холодопроизвод.
кВт
1,10
1,30
1,50
1,80
2,15
2,50
2,47
2,90
3,50
2,90
3,44
4,00
3,60
4,15
4,80
4,30
5,08
5,95
4,47
5,37
6,31
Мощность нагрева
кВт
1,40
1,70
2,06
2,30
2,70
3,30
3,00
3,70
4,45
3,65
4,35
5,20
4,70
5,50
6,60
5,50
6,70
8,00
6,21
7,50
9,07
Перепад давлений,
охлаждение
кПа
3,2
4,3
5,7
7,9
10,6
14,1
7,0
9,2
12,3
10,0
13,5
17,9
16,8
20,5
27,8
12,0
16,0
21,1
16,6
22,6
29,7
Перепад давлений,
нагрев
кПа
2,1
2,9
3,8
6,5
8,6
11,4
5,8
7,6
10,2
8,2
11,0
14,5
14,1
18,1
23,4
10,4
14,1
18,4
14,6
19,7
25,8
Мощность вентил.
Вт
20
30
50
45
50
60
60
80
87
65
80
95
65
85
130
120
145
180
135
170
210
Мощность шума
дБА
40
45
50
42
47
52
37
42
51
43
47
54
48
56
59
51
56
60
54
60
66
Звук, давление
дБА
31
36
41
33
38
43
28
33
42
34
38
45
39
47
50
42
47
51
45
51
57
Модель
FC 1.4$2T
FC 2.4$2T
FC 3.4$2T
FC 4.4$2T
FC 5.4$2T
FC 6.4$2T
FC 7.4$2T
Скорость
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
Расход воздуха
м3/ч
190
240
300
290
360
450
380
480
600
480
600
750
650
800
1000
750
950
1200
850
1100
1400
Холодопроизвод.
кВт
1,30
1,50
1,80
2,00
2,40
2,80
2,70
3,30
3,90
3,20
3,90
4,60
4,20
4,80
5,70
4,60
5,50
6,60
5,20
6,30
7,50
Мощность нагрева
кВт
1,60
1,95
2,30
2,50
3,00
3,50
3,20
4,00
4,80
4,00
4,80
5,80
5,20
6,20
7,40
6,00
7,30
8,80
6,70
8,30
10,1
Перепад давлений,
охлаждение
кПа
4,6
6,4
8,6
13,1
18,0
24,7
8,7
12,4
17,0
7,4
10,0
13,6
11,8
15,5
20,7
2,4
3,3
4,5
2,9
4,1
5,6
Перепад давлений,
нагрев
кПа
3,7
5,2
7,0
11,2
15,1
21,1
7,3
10,3
14,1
6,0
8,2
11,1
9,6
11,6
16,8
2,0
2,7
3,6
2,6
3,5
4,5
Мощность вентил.
Вт
23
35
47
45
50
60
60
80
87
65
80
95
65
85
130
120
145
180
135
170
210
Мощность шума
дБА
40
45
51
43
50
54
40
45
51
43
47
54
47
55
58
48
55
60
54
60
65
Звук, давление
дБА
190
240
300
290
360
450
380
480
600
480
600
750
650
800
1000
750
950
1200
850
1100
1400
4$трубные блоки
Все данные приведены для следующих стандартных условий:
■ Охлаждение
■ Нагрев
Температура воздуха на входе +27°С по сухому
Температура воздуха на входе +20°С.
термометру, +19°С по мокрому термометру.
Температура воды +70/60°С.
Температура воды +7/12°С.
Модель
FC 1.3$4T
FC 2.3$4T
FC 3.3$4T
FC 4.3$4T
FC 5.3$4T
FC 6.3$4T
FC 7.3$4T
Скорость
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
Расход воздуха
м3/ч
190
240
300
290
360
450
380
480
600
480
600
750
650
800
1000
750
950
1200
850
1100
1400
Холодопроизвод.
кВт
1,10
1,30
1,50
1,80
2,15
2,50
2,47
2,90
3,50
2,90
3,44
4,00
3,60
4,15
4,80
4,30
5,08
5,95
4,47
5,37
6,31
Мощность нагрева
кВт
1,25
1,35
1,75
2,05
2,35
2,70
2,65
3,10
3,60
2,93
3,31
3,69
3,90
4,50
5,30
4,20
5,00
5,50
4,60
5,40
6,10
Перепад давлений,
охлаждение
кПа
3,2
4,3
5,7
7,9
10,6
14,1
6,0
8,3
11,1
10,0
13,5
17,9
16,8
20,5
27,8
12,0
16,0
21,1
16,6
22,6
29,7
Перепад давлений,
нагрев
кПа
2,2
2,8
3,7
5,3
6,7
8,6
1,7
2,3
2,8
2,3
2,9
3,7
3,9
5,7
7,3
4,3
5,8
6,9
5,9
7,7
9,6
Мощность вентил.
Вт
25
37
50
45
50
60
60
80
87
65
80
95
65
85
130
120
145
180
135
170
210
Мощность шума
дБА
40
45
51
42
50
54
37
42
51
45
48
54
48
54
59
48
55
60
55
62
66
Звук, давление
дБА
31
36
42
33
41
45
28
33
42
36
39
45
39
45
50
39
46
51
46
53
57
Уровень шума измерялся в условиях: помещение 100 м2, стандартное время реверберации 0,5 с.
48
Канальные фанкойлы FHC
Кондиционеры даводчики канального типа
На основе своего богатого опыта в сфере кондиционирования воздуха
компания Liebert разработала ряд канальных фанкойлов FHC.
Модельный ряд включает фанкойлы четырех типоразмеров для реше
ния задач любой сложности. Возможна установка 3 или 4 рядных теп
лообменников и одного дополнительного 1 рядного нагревателя для
4 трубных систем. Вентилятор имеет 5 скоростей, из которых можно ис
пользовать любые 3. Конструкция корпуса облегчает осмотр и снятие
вентилятора и теплообменников.
■ Корпус
ходу воздуха. Направление выхо
Изготовлен из листовой оцинко
да патрубков можно изменить
ванной стали, имеет влагозащит
при заказе или непосредственно
ную изоляцию класса 1.
при монтаже.
■ Вентилятор
■ Фильтр
Состоит из очень малошумного
Фильтр изготавливается из мо
центробежного вентилятора, вы
ющегося синтетического полипро
полненного из оцинкованной ста
пилена с рамкой из оцинкован
ли с двумя рабочими колесами,
ной стали и стальной сетчатой
соединенными напрямую с одно
решеткой. Легко доступен для
фазным 5 скоростным двигателем
очистки.
230 В, 50 Гц со встроенным кон
денсатором, изоляция класса В.
■ Теплообменник
Выполнен из медных труб диа
метром 3/8" с алюминиевым
оребрением. Подключается через
накидные гайки и дополнительно
имеет вентили 1/8" для спуска во
ды и удаления воздуха. Стандарт
но патрубки находятся слева по
49
Технические характеристики
2$трубные блоки
Технические характеристики приведены для следующих стандартных условий:
■ Охлаждение (летний режим)
■ Нагрев (зимний режим)
Температура наружного воздуха +27°С по сухому
Температура воздуха на входе +20°С.
термометру, +19°С по мокрому термометру.
Температура воды на входе +50°С.
Температура воды на входе/выходе +7°С/+12°С.
Расход воды такой же, как в режиме охлаждения.
■ Располагаемый напор
0 Па.
Модель
FHC 1.3.2
FHC 2.3.2
FHC 3.3.2
FHC 4.3.2
Скорость вентилятора
1
2
3
1
2
3
1
2
3
1
2
3
Расход воздуха
м3/ч
375
420
510
665
754
853
919
1093
1342
1270
1560
1885
Полная холодильная мощность
кВт
2,03
2,20
2,50
3,50
3,83
4,17
4,61
5,20
5,97
6,63
7,67
8,72
Явная холодильная мощность
кВт
1,59
1,73
2,02
2,67
2,95
3,25
3,57
4,08
4,76
5,06
5,94
6,85
Тепловая мощность
кВт
2,62
2,87
3,33
4,46
4,92
5,41
6,21
7,11
8,30
8,81
10,34
11,96
Перепад давления при охлаждении
кПа
9,8
11,3
14,3
14,1
16,6
19,4
11,9
14,8
19,0
15,0
18,8
22,5
Перепад давления при нагреве
кПа
8,2
9,4
11,8
11,9
13,8
16,2
10,0
12,4
15,8
12,6
15,8
18,9
Потребляемая мощность вентилятора
Вт
62
70
82
106
121
138
177
199
236
200
250
290
Уровень звуковой мощности
дБ(А)
52,0
55,5
59,0
50,8
53,4
56,3
56,1
60,2
65,4
58,0
62,0
65,0
Уровень звукового давления
дБ(А)*
30
33,5
37
28,8
31,4
34,3
34,1
38,2
43,4
36,0
40,0
43,0
Модель
FHC 1.4.2
FHC 2.4.2
FHC 3.4.2
FHC 4.4.2
Скорость вентилятора
1
2
3
1
2
3
1
2
3
1
2
3
Расход воздуха
м3/ч
355
400
480
632
716
810
873
1038
1275
1210
1485
1790
Полная холодильная мощность
кВт
2,2
2,41
2,75
3,87
4,27
4,68
5,17
5,87
6,85
7,34
8,58
9,86
Явная холодильная мощность
кВт
1,65
1,83
2,12
2,89
3,21
3,55
3,89
4,46
5,28
5,48
6,48
7,54
Тепловая мощность
кВт
2,79
3,08
3,58
4,80
5,34
5,92
6,69
7,71
9,15
9,41
11,19
13,05
Перепад давления при охлаждении
кПа
14,0
16,4
20,9
10,1
12,0
14,2
2,9
3,8
4,8
10,5
13,8
17,6
Перепад давления при нагреве
кПа
11,7
13,7
17,3
8,3
10,1
11,8
2,4
3,2
4,0
8,8
11,6
14,8
Потребляемая мощность вентилятора
Вт
62
70
82
106
121
138
177
199
236
200
250
290
Уровень звуковой мощности
дБ(А)
52,0
55,5
59,0
50,8
53,4
56,3
56,1
60,2
65,4
58,0
62,0
65,0
Уровень звукового давления
дБ(А)*
30
33,5
37
28,8
31,4
34,3
34,1
38,2
43,4
36,0
40,0
43,0
4$трубные блоки
Технические характеристики приведены для следующих стандартных условий:
■ Охлаждение (летний режим)
■ Нагрев (зимний режим)
Температура наружного воздуха +27°С по сухому
Температура воздуха на входе +20°С.
термометру, +19°С по мокрому термометру.
Температура воды на входе/выходе +70°С/+60°С.
Температура воды на входе/выходе +7°С/+12°С.
■ Располагаемый напор
0 Па.
Модель
FHC 1.3.2+1
FHC 2.3.2+1
FHC 3.3.2+1
FHC 4.3.2+1
Скорость вентилятора
1
2
3
1
2
3
1
2
3
1
2
3
Расход воздуха
м3/ч
375
420
510
665
754
853
919
1093
1342
1270
1560
1885
Полная холодильная мощность
кВт
2,03
2,20
2,50
3,50
3,83
4,17
4,61
5,20
5,97
6,63
7,67
8,72
Явная холодильная мощность
кВт
1,59
1,73
2,02
2,67
2,95
3,25
3,57
4,08
4,76
5,06
5,94
6,85
Тепловая мощность
кВт
2,3
2,5
2,8
3,7
4,0
4,3
5,1
5,6
6,4
7,56
8,49
9,58
Перепад давления при охлаждении
кПа
9,8
11,3
14,3
14,1
16,6
19,4
11,9
14,8
19,0
12,8
16,7
21,1
Перепад давления при нагреве
кПа
5,7
6,6
8,0
3,7
4,1
4,8
7,4
8,7
11,1
19,1
23,5
29,2
Потребляемая мощность вентилятора
Вт
62
70
82
106
121
138
177
199
236
200
250
290
Уровень звуковой мощности
дБ(А)
52,0
55,5
59,0
50,8
53,4
56,3
56,1
60,2
65,4
58,0
62,0
65,0
Уровень звукового давления
дБ(А)*
30
33,5
37
28,8
31,4
34,3
34,1
38,2
43,4
36,0
40,0
43,0
* Уровни звукового давления на выходе системы определены с учетом наличия воздуховодов, а также диффузора с изолированной камерой на выходе.
Гц
125
250
500
1000
2000
4000
Указанные значения учитывают звукопоглощение 9 дБ(А) для помещения 100 м3, в котором время
дБ
3
6
12
16
16
20
реверберации составляет 0,5 с.
50
2$трубные блоки
Технические характеристики приведены для следующих стандартных условий:
■ Охлаждение (летний режим)
■ Нагрев (зимний режим)
Температура наружного воздуха +27°С по сухому
Температура воздуха на входе +20°С.
термометру, +19°С по мокрому термометру.
Температура воды на входе/выходе +70°С/+60°С.
Температура воды на входе/выходе +7°С/+12°С.
■ Располагаемый напор
30 Па.
Модель
FSL13 + 1
FSL 23 +1
FSL 33 + 1
FSL 43 +1
Скорость вентилятора
1
2
3
1
2
3
1
2
3
1
2
3
Расход воздуха
м3/ч
375
420
510
665
754
853
919
1093
1342
1270
1560
1885
Полная холодильная мощность
кВт
2,03
2,20
2,50
3,50
3,83
4,17
4,61
5,20
5,97
6,63
7,67
8,72
Явная холодильная мощность
кВт
1,59
1,73
2,02
2,67
2,95
3,25
3,57
4,08
4,76
5,06
5,94
6,85
Тепловая мощность
кВт
2,3
2,5
2,8
3,7
4,0
4,3
5,1
5,6
6,4
7,56
8,49
9,58
Перепад давления при охлаждении
кПа
9,8
11,3
14,3
14,1
16,6
19,4
11,9
14,8
19,0
12,8
16,7
21,1
Перепад давления при нагреве
кПа
5,7
6,6
8,0
3,7
4,1
4,8
7,4
8,7
11,1
19,1
23,5
29,2
Потребляемая мощность вентилятора
Вт
62
70
82
106
121
138
177
199
236
200
250
290
Уровень звуковой мощности
дБ(А)
52,0
55,5
59,0
50,8
53,4
56,3
56,1
60,2
65,4
58,0
62,0
65,0
Уровень звукового давления
ДБ(А)*
30
33,5
37
28,8
31,4
34,3
34,1
38,2
43,4
36,0
40,0
43,0
Модель
FSL 14
FSL 24
FSL 34
FSL 44
Скорость вентилятора
0
1
2
3
4
0
1
2
3
4
0
1
2
3
4
0
1
2
3
4
Расход воздуха
м3/ч
245
295
350
425
515
405
485
575
675
780
665
779
940
1160
1270
750
985
1265
1520
1720
Полная холодильная
мощность
кВт
1,64
1,90
2,18
2,52
2,90
2,71
3,14
3,60
4,08
4,55
4,19
4,74
5,48
6,41
6,85
5,00
6,24
7,60
8,73
9,57
Явная холодильная
мощность
кВт
1,20
1,41
1,63
1,92
2,24
1,98
2,31
2,67
3,06
3,44
3,10
3,54
4,14
4,91
5,28
3,65
4,61
5,69
6,61
7,30
Тепловая мощность
кВт
3,41
4,01
4,66
5,51
6,47
5,54
6,51
7,51
8,61
9,73
9,04
10,40
12,18
14,55
15,69
9,72
12,30
16,60
19,44
21,57
Перепад давления
при охлаждении
кПа
9,0
11,5
16,3
21,1
28,0
5,3
6,9
8,9
11,1
13,5
2,0
2,5
3,2
4,3
5,0
4,9
7,5
11,1
14,3
17,5
Перепад давления
при нагревании
кПа
7,2
9,6
13,7
19,5
25,6
3,8
5,0
6,7
8,8
10,7
1,7
2,2
30
4,2
5,0
3,6
5,6
97
13,3
16,4
Потребляемая мощность
вентилятора
Вт
55
62
70
82
98
92
106
121
138
165
160
177
199
236
260
180
200
250
290
320
Уровень
звуковой мощности
дБ(А)
49,0
52,0
55,5
59,0
63,0
46,9
50,8
53,4
56,3
58,9
52,4
56,1
60,2
65,4
67,8
53,0
58,0
62,0
65,0
68,0
Уровень
звукового давления
дБ(А)*
27
30
33,5
37
41
24,9
28,8
31,4
34,3
36,9
30,4
34,1
38,2
43,4
45,8
31,0
36,0
40,0
43,0
46,0
4$трубные блоки
Технические характеристики приведены для следующих стандартных условий:
■ Охлаждение (летний режим)
■ Нагрев (зимний режим)
Температура наружного воздуха +27°С по сухому
Температура воздуха на входе +20°С.
термометру +19°С по мокрому термометру.
Температура воды на входе/выходе +70°С/+60°С.
Температура воды на входе/выходе +7°С/+12°С.
■ Располагаемый напор
30 Па.
Модель
FSL 13 +1
FSL 23 + 1
FSL 33 + 1
FSL 43 +1
Скорость вентилятора
0
1
2
3
4
0
1
2
3
4
0
1
2
3
4
0
1
2
3
4
Расход воздуха
м3/ч
255
310
365
445
540
425
510
605
710
820
700
820
990
1220
1340
790
1035
1330
1600
1810
Полная холодильная
мощность
кВт
1,53
1,77
1,99
2,29
2,60
2,52
2,90
3,28
3,68
4,07
3,81
4,27
4,87
5,61
5,97
4,66
5,71
6,86
7,80
8,49
Явная холодильная
мощность
кВт
1,16
1,36
1,55
1,81
2,11
1,88
2,18
2,49
2,83
3,16
2,89
3,28
3,79
4,44
4,76
3,46
4,31
5,25
6,05
6,64
Тепловая мощность
кВт
1,77
2,02
2,28
2,61
2,91
2,72
3,09
3,48
3,87
4,18
4,23
4,72
5,25
6,01
6,36
5,44
6,58
7,66
8,63
9,34
Перепад давления
при охлаждении
кПа
6,0
7,7
9,5
12,2
15,3
7,8
10,0
12,6
15,5
18,5
8,5
10,4
13,2
17,0
19,0
5,7
8,2
11,4
14,4
16,7
Перепад давления
при нагревании
кПа
3,5
4,4
5,5
7,0
8,7
2,1
2,6
3,3
4,0
4,5
5,3
6,5
7,8
10,0
11,1
10,5
14,9
19,5
24,2
27,9
Потребляемая мощность
вентилятора
Вт
55
62
70
82
98
92
106
121
138
165
160
177
199
236
260
180
200
250
290
320
Уровень
звуковой мощности
дБ(А)
49,0
52,0
55,5
59,0
63,0
46,9
50,8
53,4
56,3
58,9
52,4
56,1
60,2
65,4
67,8
53,0
58,0
62,0
65,0
68,0
Уровень
звукового давления
дБ(А)*
27
30
33,5
37
41
24,9
28,8
31,4
34,3
36,9
30,4
34,1
38,2
43,4
45,8
31,0
36,0
40,0
43,0
46,0
51
Комплексное решение
для помещений с высокой
плотностью тепловыделения
Cерия ХD
Liebert XD™ System
Системы локального охлаждения серии XD (Liebert XD™ Series Zone
рессор, поэтому также отпадает
and Spot Cooling Units) выпускаются в нескольких конфигурациях. Важ
потребность в масле.
В системах Liebert XD усовершен
ным элементом системы XD является экологически безопасный фре
ствован принцип чередующихся
он, применяемый в качестве хладоносителя.
холодных и горячих коридоров, с
Новое применение серийно выпускаемого вещества в качестве хлад
раздачей воздуха из под фальш
агента позволяет существенно сократить энергопотребление систем
пола. Они эффективно удаляют
Liebert XD. Хладагент XD используется при низких давлениях и превра
горячий воздух из неохлаждаемых
щается при комнатной температуре в газ, что делает его идеальным
коридоров и подают холодный
веществом для применения вблизи электронного оборудования.
воздух — в охлаждаемые.
Для систем Liebert XD предусмот
рены следующие конфигурации:
Семейство блоков охлаждения
За счёт комбинированного ис
моноблочная установка, со встро
Liebert XD™ специально создано
пользования блоков XDO, XDV,
енной насосной станцией, и от
для помещений с высокой тепло
XDH, XDP, XDC системы XD могут
дельно поставляемая насосная
вой нагрузкой, предназначено для
обеспечивать отвод тепла до
станция, естественно различающи
локального охлаждения конкрет
30 кВт на стойку. Столь высокая
еся расположением насосного
ных участков машинного зала.
мощность достигается системами
блока. В конфигурациях с отдель
Системы XD спроектированы та
Liebert XD благодаря использова
ной насосной станцией блок ис
ким образом, чтобы надёжно ох
нию высокоэффективных блоков,
пользуется для контроля основ
лаждать компьютерные стойки
позволяющих повысить произво
ных параметров и обеспечения
или зоны перегрева в информа
дительность охлаждения в сред
циркуляции хладоносителя XD
ционных центрах, не занимая при
нем на 18% по сравнению с тра
Coolant™. В моноблочных уста
этом в помещении много доро
диционными подходами. В основе
новках насосная станция является
гостоящего места. В состав семей
работы системы лежит свойство
встроенной в блок охлаждения —
ства Liebert XD входят:
жидкостей поглощать тепло при
чиллер.

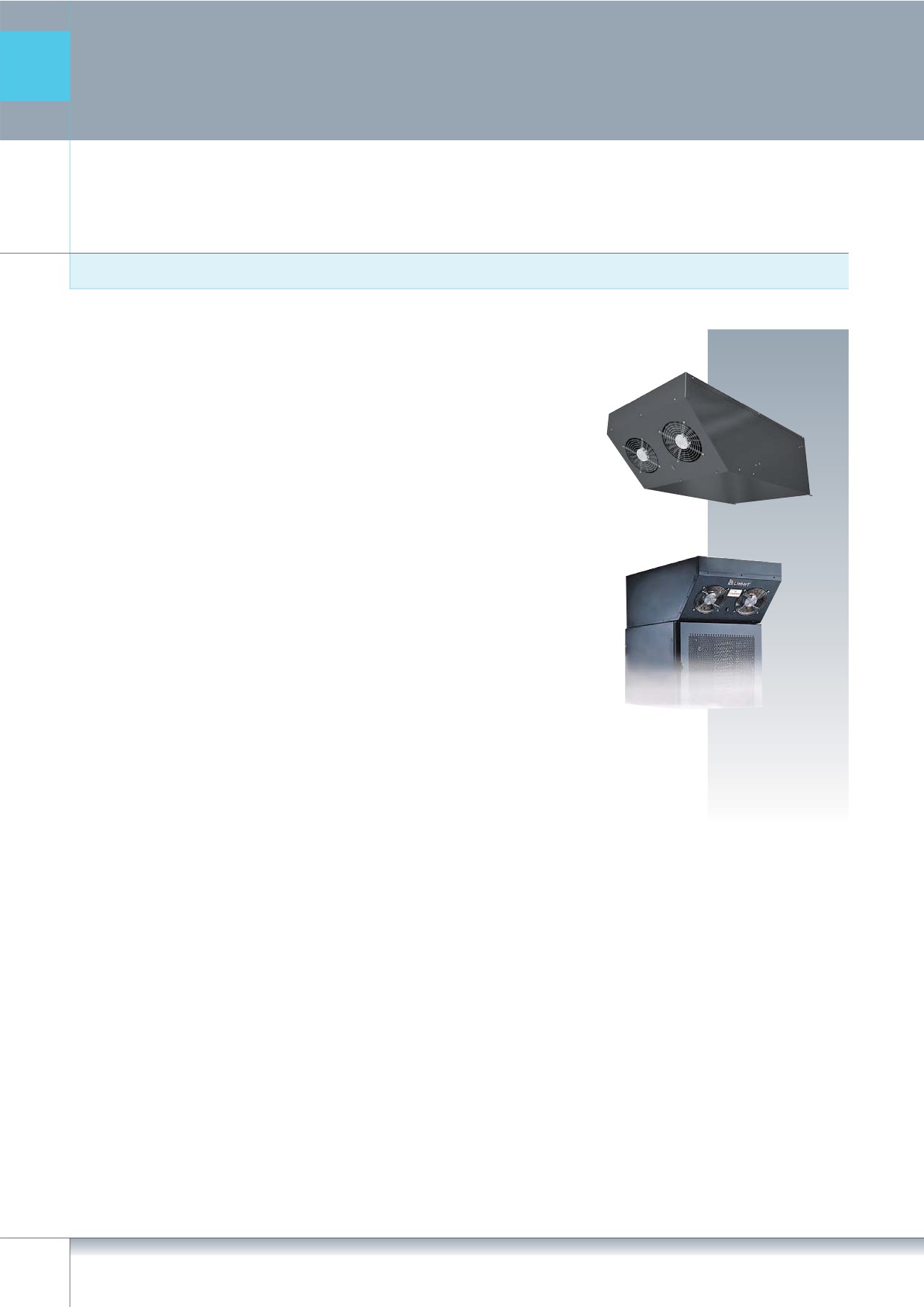

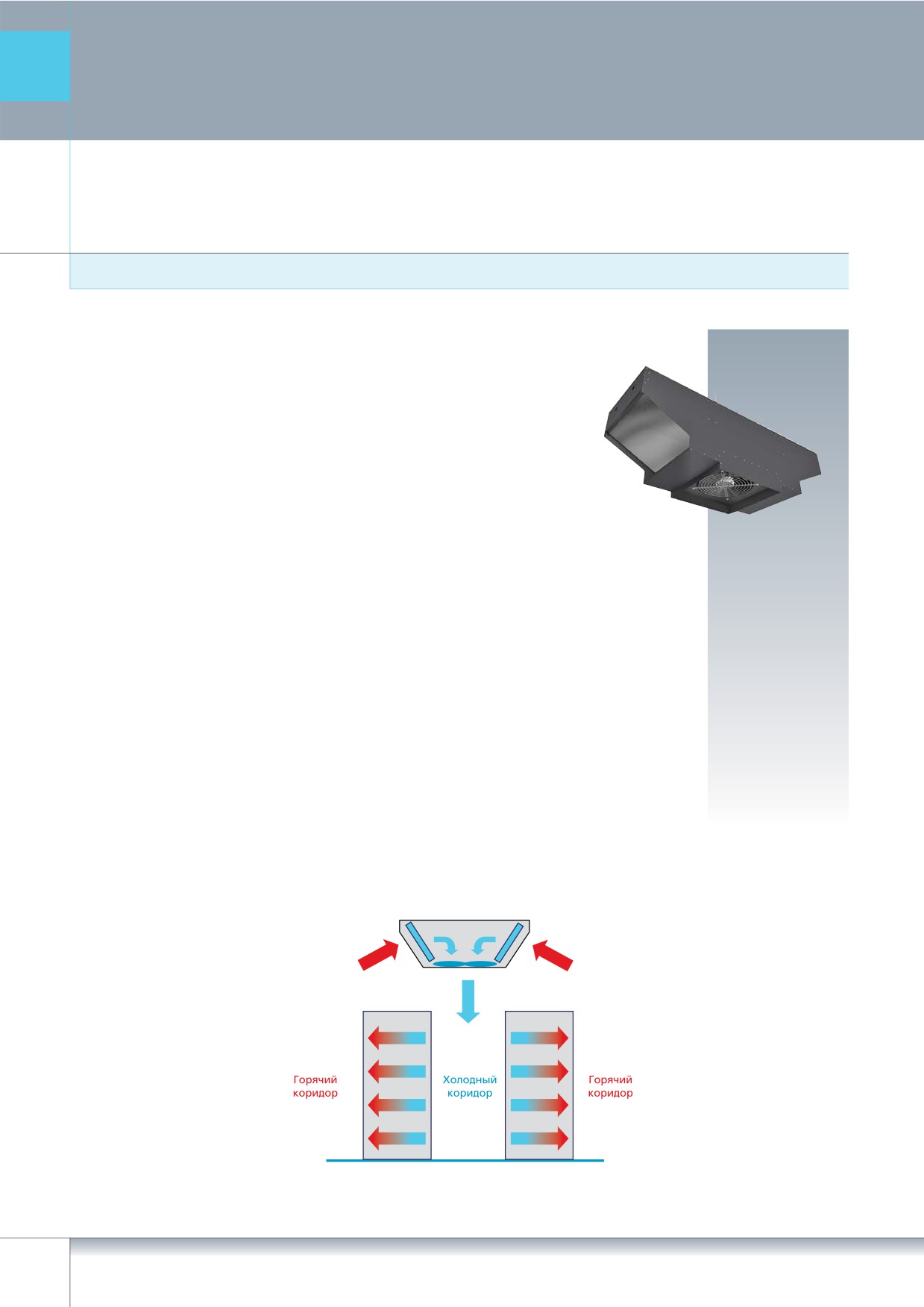

• XDO XD — подвесной блок, кре
испарении. Жидкий хладоноси
пится к потолку;
тель, нагнетаемый насосом, испа
• XDV XD — блок, монтируемый
ряется в теплообменниках блоков
на крыше шкафа с оборудова
охлаждения (XDO, XDH или XDV),
нием или подвешиваемый к по
а затем передаётся либо в блок
толку;
XDP, либо в XDC, где вновь кон

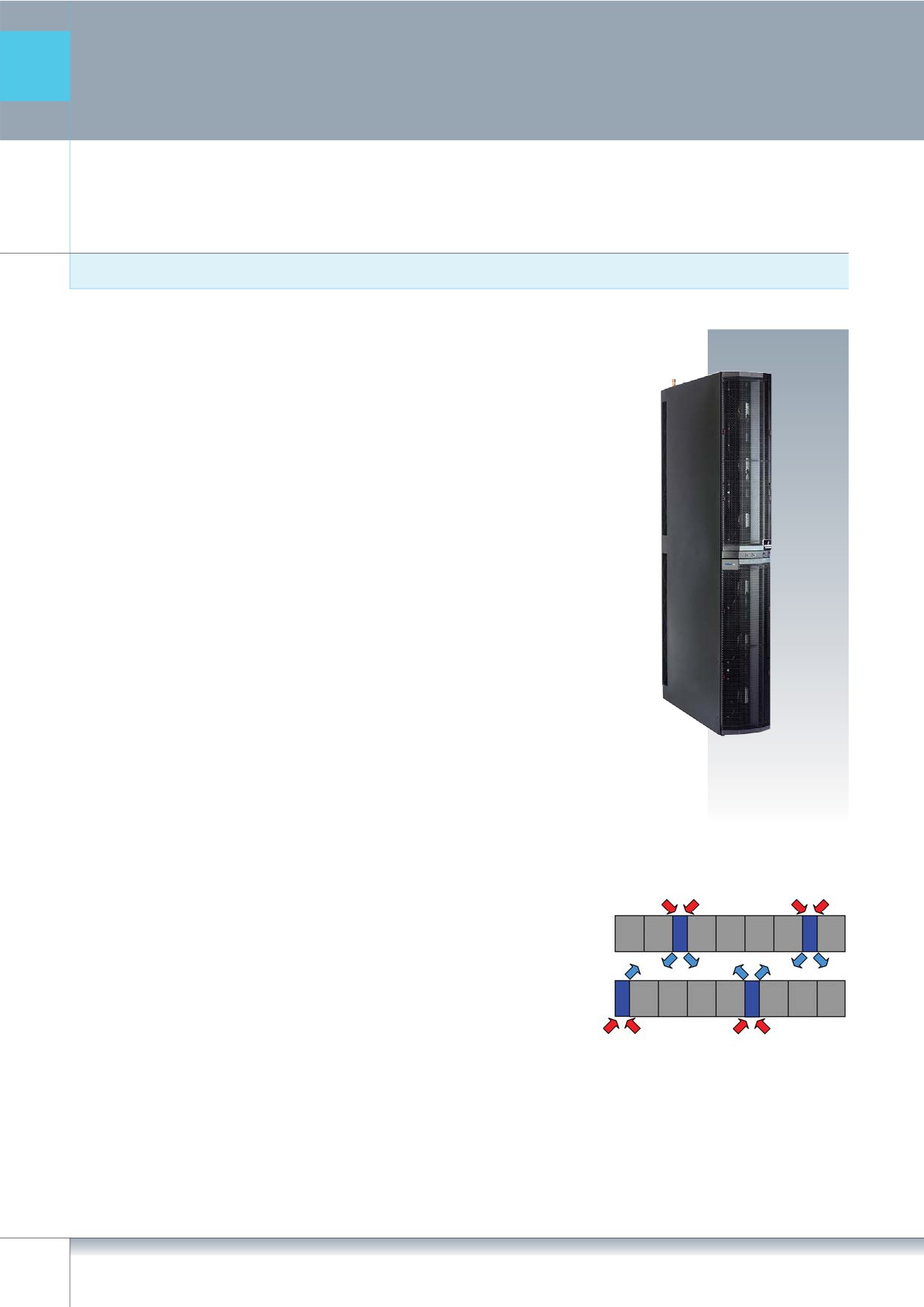

• XDH XD — блок, монтируемый
денсируется в жидкость. Таким
на полу между стойками с обо
образом, компрессионный цикл,
рудованием;
требуемый в традиционных систе

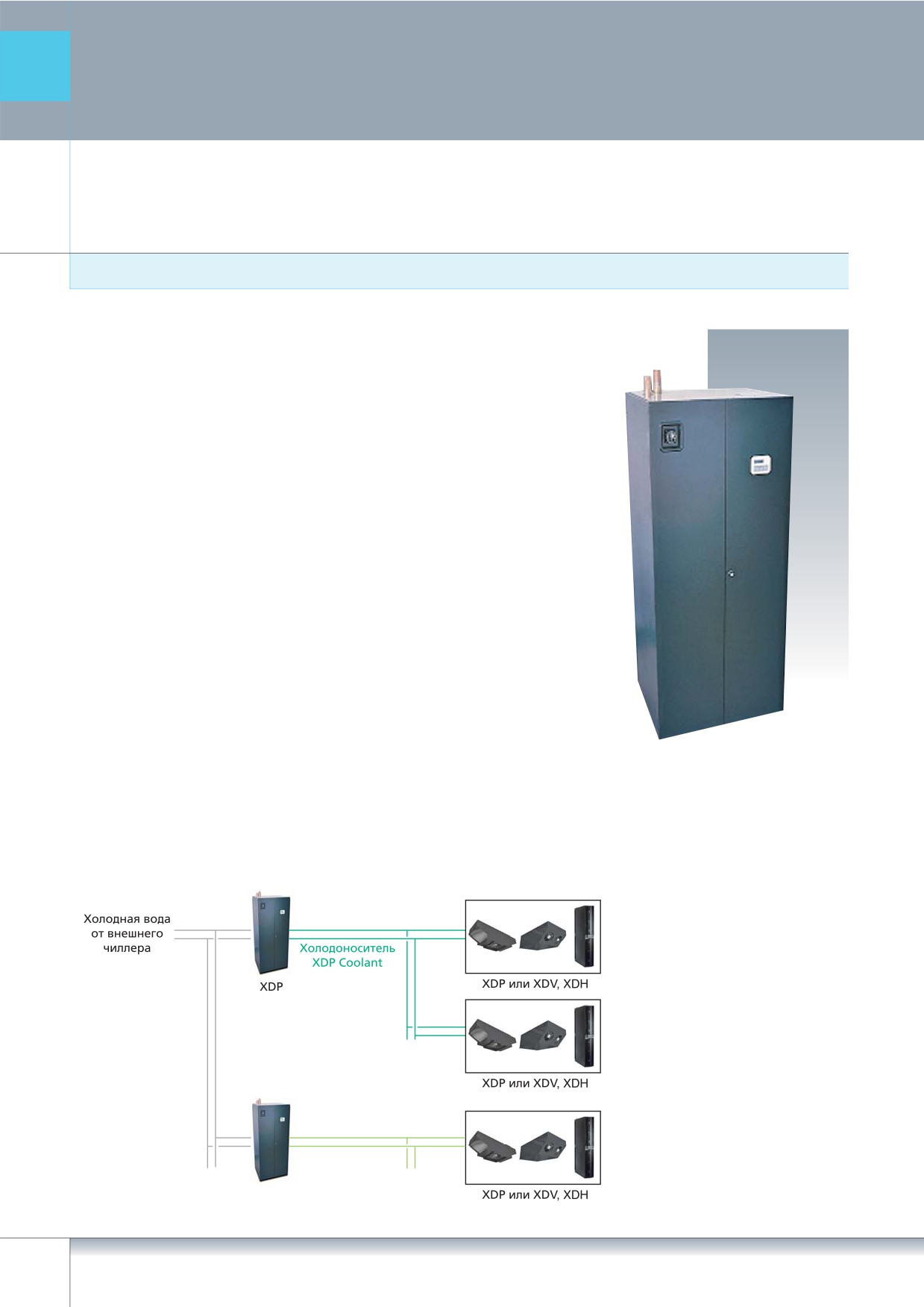

• XDP XD — насосный блок;
мах, исключается. Кроме того, ес
• XDC XD — блок охлаждения —
ли даже случится утечка жидкости,
чиллер;
экологически безвредный хладо
• XDA XD — блок усиления венти
носитель просто испарится, не
ляции, устанавливаемый на пе
причинив никакого вреда основ
редней или задней стенке шка
ному оборудованию. В цикле ох
фа с оборудованием.
лаждения не используется комп
52

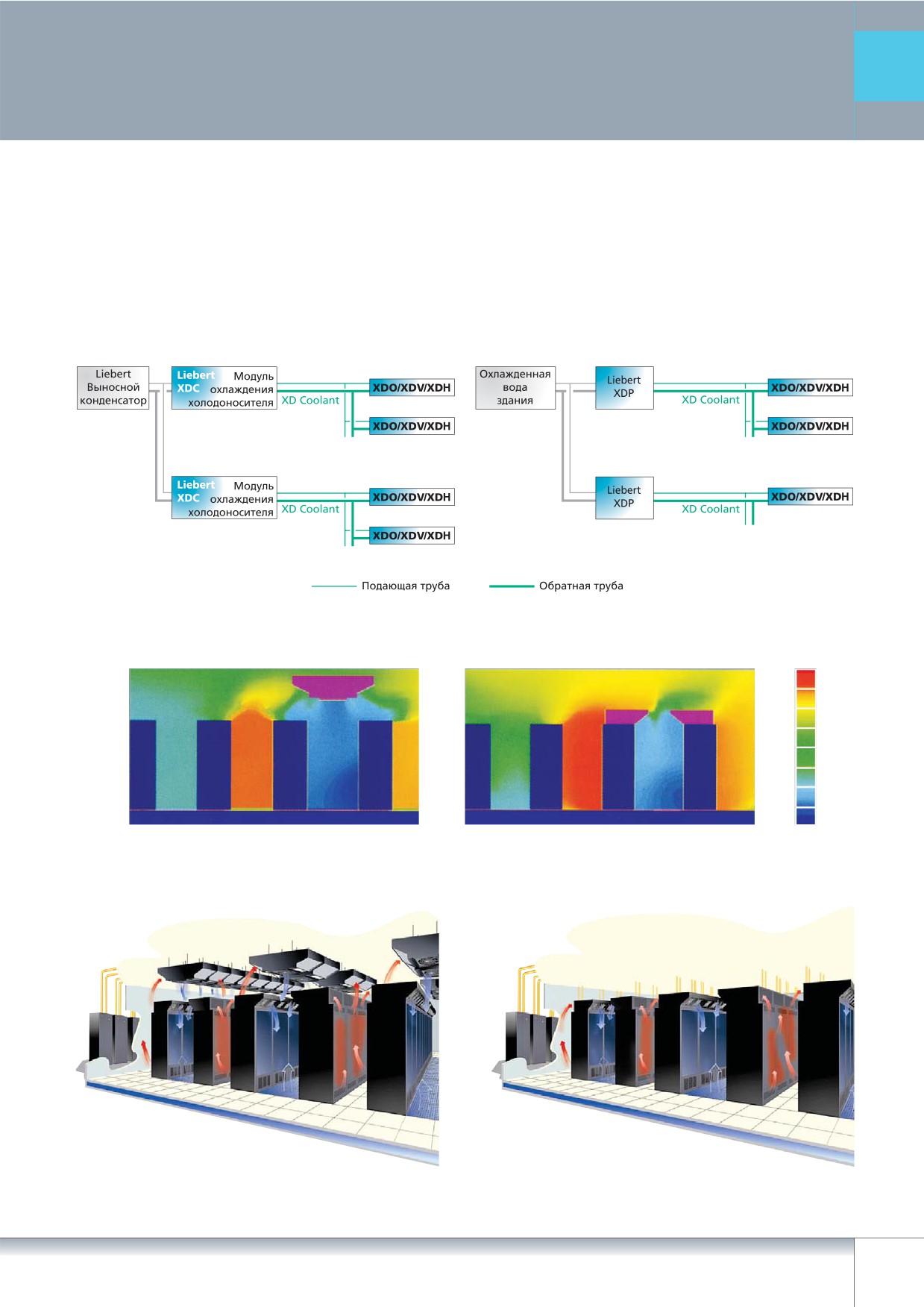

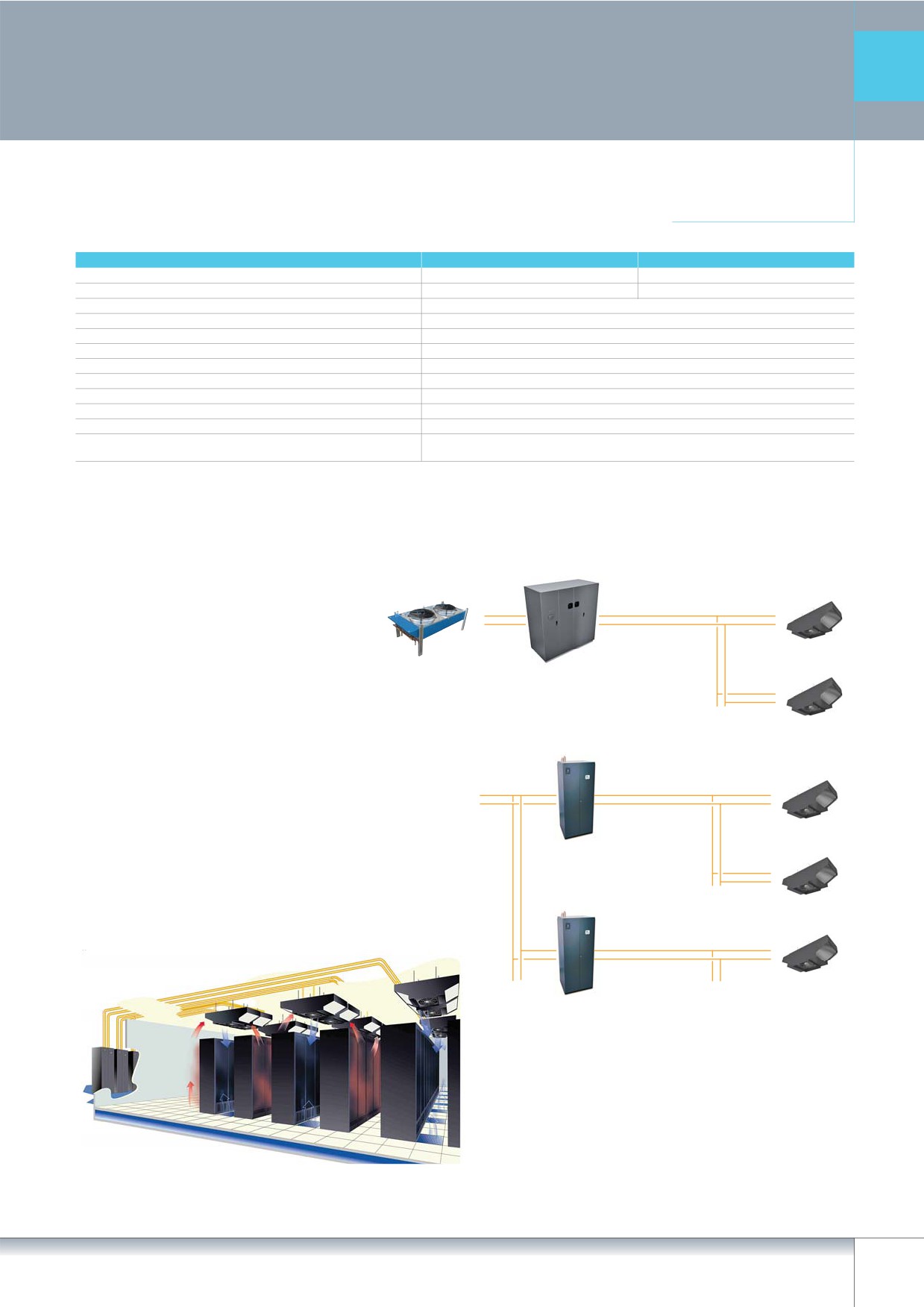

■ Конфигурация моноблочной установки
■ Конфигурация с отдельной насосной станцией
Cхема гидравлического контура
Cхема гидравлического контура
Температура
Профиль температур в системе XDO
Профиль температур в системе XDV
°F / °C
95 / 35
86 / 30
77 / 25
68 / 20
60 / 16
Liebert XDO
Liebert XDV
53

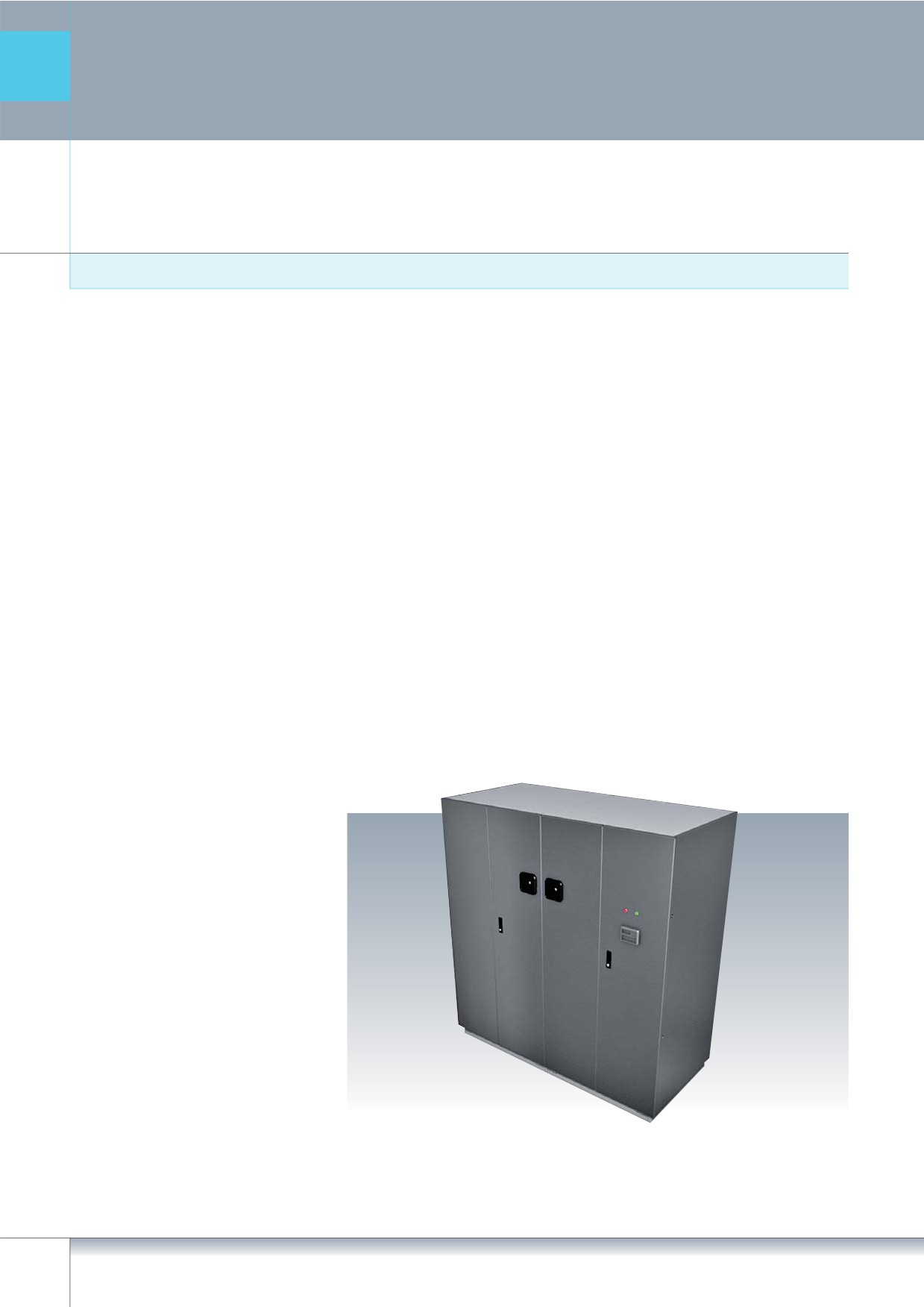

Liebert XDC
Холодильный агрегат Liebert
Liebert XDC — чиллер внутренней установки с выносным конденсато
■ Корпус и каркас
ром специальной конструкции, непосредственно соединяемый с систе
Корпус изготовлен из окрашенных
мами XDO или XDV и обеспечивающий циркуляцию хладагента XD. Он
стальных панелей. Панель управ
поддерживает температуру хладагента выше точки росы помещения,
ления крепится на петлях и отки
устраняя тем самым опасность конденсации влаги. При этом исключа
дывается для доступа ко второй
ется необходимость установки отдельного насосного блока.
передней панели, за которой на
ходится секция со всеми компо
нентами высокого напряжения.
Каркас выполнен из сваренных
■ Компрессоры
■ Теплообменник
труб 14 типоразмера и окрашен с
Спиральные компрессоры с двига
Сварной пластинчатый теплооб
помощью напыления.
телем, охлаждаемым за счет вса
менник с конструкцией взаимно
сываемого газообразного хлад
го переплетения контуров изго
агента, виброизоляторы, защита
товлен из пластин нержавеющей
от перегрева, реле высокого и
стали с медной пайкой.
низкого давления с ручным сбро
сом.
■ Насосы
Центробежного типа, с торцевым
■ Холодильный контур
всасыванием, герметичная ротор
Два независимых холодильных
ная конструкция.
контура, каждый включает в себя
фильтры осушители, смотровое
стекло с индикатором влажности,
электронный управляющий кла
пан, терморегулирующий вентиль
с внешним уравнителем, электро
магнитные клапана на жидкост
ной линии.
■ Стандартный процессор
управления
Стандартная система управления
на базе микропроцессора с внеш
ним жидкокристаллическим циф
ровым дисплеем позволяет про
сматривать заданные параметры
настраиваемых функций. Харак
теристики нормального режима
работы отображаются на жидко
кристаллической панели, установ
ленной либо на блоке, либо на
стене, в зависимости от условий
на участке. Система управления
контролирует работу блока и ак
тивизирует аварийный сигнал,
когда достигаются заданные на за
воде контрольные значения ава
рийных сигналов.
54

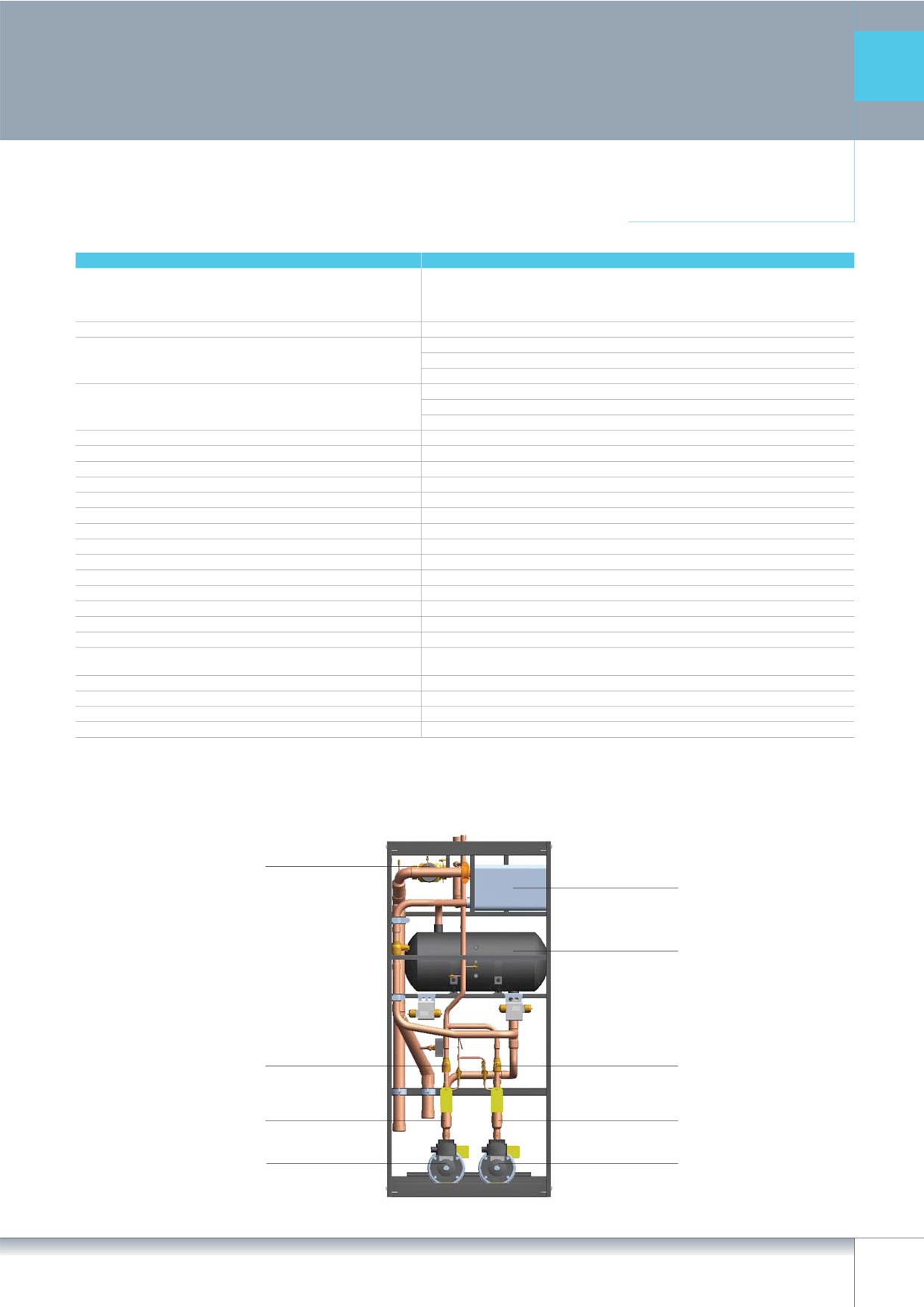

Спецификации блока XDC
Мощность охлаждения, номинальная
37 Тонн / 130 кВт при температуре конденсации 125°F (51,6°С)
и температуре 50°F (10°С)
Электрические требования
Входное электропитание
Модель 380 B: 3 фазы, 50 Гц
Ток полной нагрузки
79 А
Минимальная токовая нагрузка кабелей питания
84 А
Максимальный размер предохранителя или автомата защиты
100 А
Размеры, дюймы (мм)
Высота — только блок
78 (1981)
Высота — блок в упаковке
83 (2108)
Ширина
74 (1879)
Глубина
34 (863)
Вес, фунт (кг)
Нетто
2000 (907)
Брутто
2050 (930)
Установленный блок с R134a
2200 (998)
Соединение труб
Подача хладоносителя XD Coolant к XDO или XDV
1 1/8" OD (медь)
Возврат хладоносителя XD Coolant от XDO или XDV
2 1/8" OD (медь)
Линия с жидкой фазой (хладагентный контур)
7/8" OD (медь)
Линия с газообразной фазой (хладагентный контур)
1 3/8" OD (медь)
Количество подсоединенных блоков XDO
Максимум 10; минимум 4
Количество подсоединенных блоков XDV
Максимум 20; минимум 8
Внешняя отделка шкафа
Черный, матовый, с защитным покрытием, нанесенным спеканием

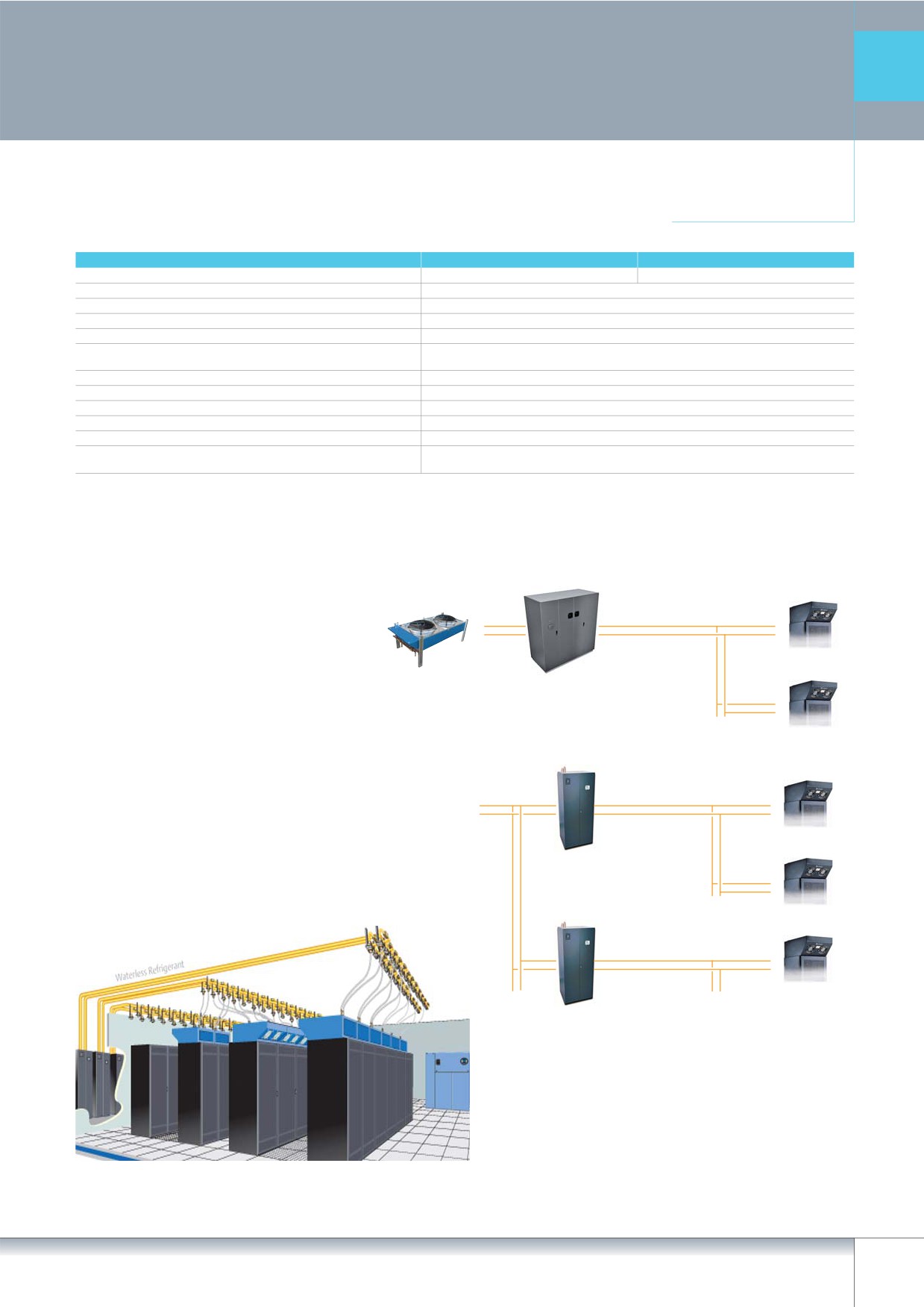

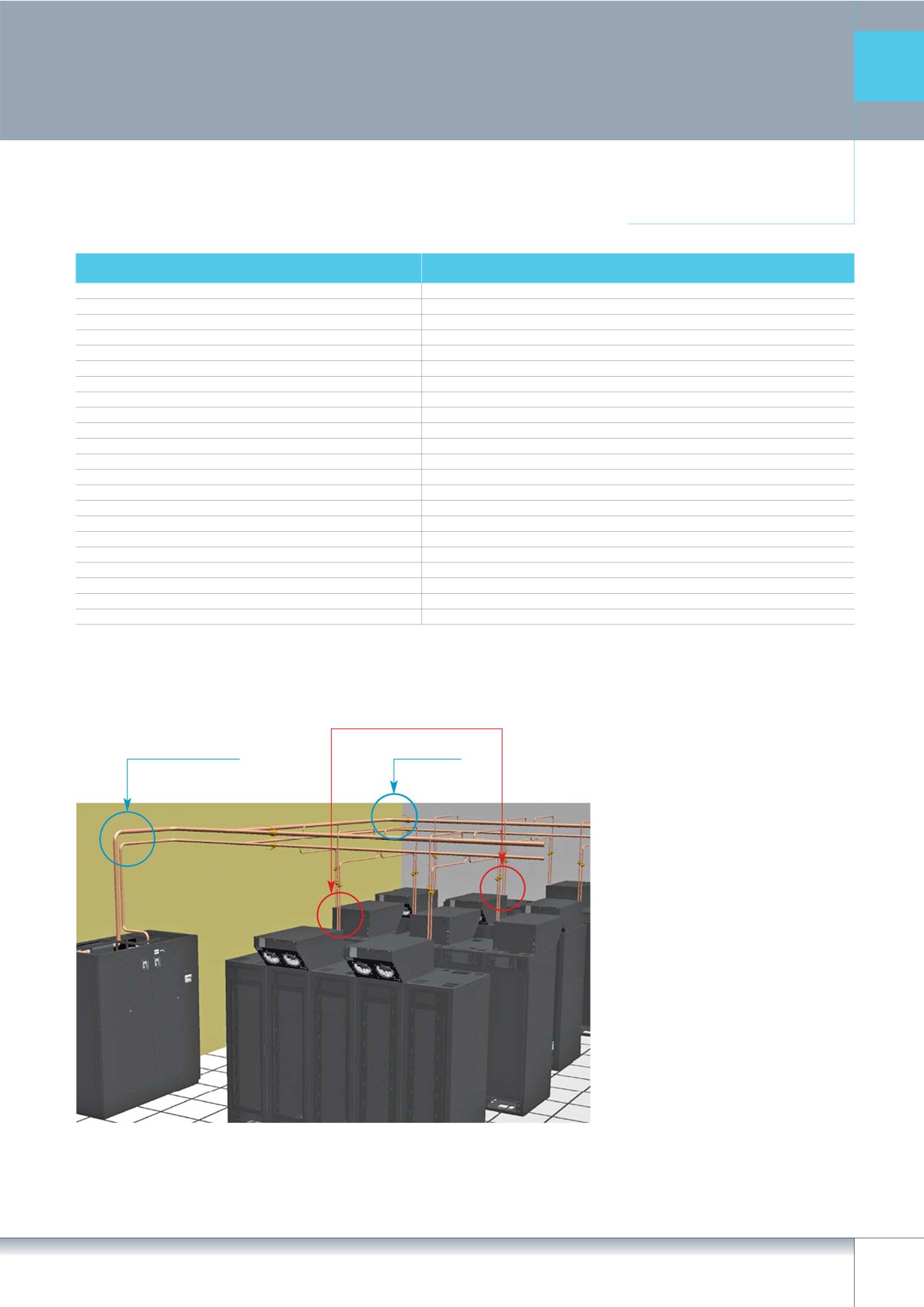

Трубопроводы подсоединения
Основная магистраль
Ответвление
Система трубопроводов Liebert XD Piping
представляет собой сборную распределитель
ную сеть, специально предусматривающая ис
пользование на расширяющихся объектах.
Блоки, обеспечивающие дополнительное ох
лаждение, добавляются по мере возникнове
ния потребности в них. Гибкая система соеди
нительных труб с быстроразъемными соеди
нениями позволяет существенно ускорить
процесс установки и ввода новых блоков в
эксплуатацию. Гибкость такой соединительной
схемы позволяет также изменять положение
блоков, не прерывая работы системы.
55
Liebert XDP
Холодильный агрегат с хладагентом для «прямых» конфигураций
Если к используемому помещению подведена охлажденная вода, то на
сосный агрегат Liebert ХDР используется как промежуточный для отде
ления контура охлажденной воды от контура хладагента XD. Он перека
чивает в системы XDV, XDH или XDO хладагент, поддерживая его тем
пературу выше точки росы, чтобы избежать конденсации влаги.
■ Теплообменник
ленной либо на блоке, либо на
Сварной пластинчатый теплооб
стене, в зависимости от условий
менник с конструкцией взаимно
на объекте. Система управления
го переплетения контуров, изго
контролирует работу блока и ак
товлен из пластин нержавеющей
тивизирует аварийный сигнал,
стали с медной пайкой.
когда достигаются заданные на за
воде контрольные значения ава
■ Насосы
рийных сигналов.
Центробежного типа, с торцевым
■ Корпус и каркас
всасыванием, герметичная ротор
ная конструкция.
Корпус изготовлен из окрашенных
стальных панелей. Панель управ
■ Стандартный процессор
ления крепится на петлях и отки
управления
дывается для доступа ко второй
Стандартная система управления
передней панели, за которой на
на базе микропроцессора с внеш
ходится секция со всеми компо
ним жидкокристаллическим циф
нентами высокого напряжения.
ровым дисплеем позволяет прос
Каркас выполнен из
матривать заданные параметры
сваренных стальных труб 14 типо
настраиваемых функций. Харак
размера и окрашен с помощью
теристики нормального режима
напыления.
работы отображаются на жидко
кристаллической панели, установ
56
Спецификации блока XDP
Количество моделей
4, отличаются входным напряжением и наличием резервного насоса
Мощность охлаждения, номинальная
160 кВт / 46 Тонн, 60 Гц 140 кВт / 40 Тонн, 50 Гц.
Мощность дана для: температура воды на входе 45°F (7°C)
и расход воды 140 гал/мин (530 л/мин). Мощность снижается,
если вместо чистой воды используется гликолевая смесь
Электрические требования
Входное электропитание
Модель 208BI: 3 фазы, 60 Гц
Модель 460В: 3 фазы, 60 Гц
Модель 380/420 В: 50 Гц
Ток полной нагрузки
Модель 208 В: 4 А
Модель 460 В: 2,1 А
Модель 380/420 В: З А
Размеры, дюймы (мм)
Высота — только блок
76 (1930) не включая соединительные патрубки
Высота - блок в упаковке
83 (2108)
Ширина
37 (940)
Глубина
30 (762)
Вес, фунты (кг)
Нетто
855 (388)
Брутто
960 (435)
Установленный, с хладоносителем и охлажденной водой
1025 (465)
Соединение труб
Подача хладоносителя XD Coolant KXDO ИЛИ XDV
1 1/8" OD (медь)
Возврат хладоносителя XD Coolant от XDO или XDV
2 1/8" OD (медь)
Подача и возврат охлажденной воды
2 5/8"OD (медь)
Управляющий клапан
2 ходовой, 2" номинальный
Падение давления ó сторона охлажденной воды
20 PSIG, при расходе воды 140 г/мин (530 л/мин),
управляющий клапан полностью открыт
Рост температуры ó сторона охлажденной воды F (С)
8,0° (4,4°) при расчетном расходе
Количество подсоединенных блоков XDO
Максимум 10; минимум 2
Количество подсоединенных блоков XDV
Максимум 20; минимум 4
Внешняя отделка шкафа
Черный, матовый, с защитным покрытием, нанесенным спеканием
2 ходовой клапан
охлажденной воды
Теплообменник
вода / фреон
Жидкостной ресивер
для хладоносителя
134A
Обратный клапан
Обратный клапан
Запорный клапан
Запорный клапан
Насос
Насос
для хладоносителя XD
для хладоносителя XD
57
Liebert XDO
Подвесная система охлаждения
Подвесная система Liebert XDO монтируется непосредственно над ох
лаждаемым коридором. Она всасывает теплый воздух из неохлажда
емого коридора и подает холодный воздух в охлаждаемый коридор.
Эта система расходует мало энергии и не занимает площади на полу.
Использует хладагент XD.
■ Теплообменник
Дополнительные возможности
Блок Liebert XDO оснащён двумя
блоков XDO
теплообменниками.
■ Внешние монтажные кронштейны
Блоки Liebert XDO можно подве
■ Вентилятор
шивать с помощью внешних мон
Воздух забирается в блок через
тажных кронштейнов, крепящихся
боковые панели, проходит через
к передней и задней панелям бло
теплообменники и выбрасывает
ка. Внешний крепёж заказывается
ся вниз в помещение вентилято
и поставляется дополнительно.
ром, установленным в нижней па
нели блока — вентиляторная па
■ Датчик конденсата
нель откидывается на петлях вниз
Блок Liebert XDO может постав
для доступа к электронным ком
ляться оснащённым дополнитель
понентам с целью их замены или
ным датчиком, определяющим
обслуживания.
наличие конденсата. В этом слу
чае внутри блока предусматрива
■ Внутренние крепёжные отверстия
ется соответствующие разъемы
Блоки Liebert XDO обычно подве
(сухие контакты).
шиваются к потолку, при этом
шпильки (приобретаются на мес
те) вставляются во внутренние
крепёжные отверстия, предусмот
ренные в блоках.
58
Технические данные
XDO16
XDO20
Номинальная мощность, 60 Гц(1)
17,2 кВт / 5 Тонн
20 кВт / 5,7 Тонн
Номинальная мощность, 50 Гц(1)
17,1 кВт / 4,9 Тонн
17,7 кВт / 5 Тонн
Номинальный расход воздуха, 60 Гц
2700 фут3/мин (4590 м3/ч)
Номинальный расход воздуха, 50 Гц
2250 фут3/мин (3820 м3/ч)
Напряжение питания
120 В, 1 ф, 60 Гц; 220-240 В, 1 ф, 50/60 Гц
Токи полной нагрузки
2,7 А при 120 В, 1 ф, 60 Гц; 1,5 А при 230 В, 1 ф, 50 Гц
Звуковые шумы, 60 Гц / 50 Гц
85 дБ(А) / 83 дБ(А) звуковой мощности
Высота, только модуль
22,5" (572 мм)
Ширина
72,0" (1829 мм)
Глубина
24" (610 мм)
Вес, пустой
150 фунтов (68 кг)
Опции
Обнаружение конденсата (сухие контакты),
муфты быстрого соединения (для гибких трубопроводов)
(1) Величина номинальной мощности при температуре входящей жидкости 55°F (13°С) и температуре входящего воздуха 92°F (33°С).
Максимальная мощность (60 Гц): XDO16 — 17,2 кВт при 90°F (32°С), XDO20 — 23 кВт при 100°F (38°С).
Максимальная мощность (50 Гц): XDO16 — 17,2 кВт при 93°F (34°С), XDO20 — 23 кВт при 103°F (39°С).
■ Схема гидравлической системы Liebert XD
Внутренний охладитель хладагента
Прямая система
Liebert XDC специально разработан для
поддержки модулей охлаждения
Liebert XD. Блок Liebert XDC напрямую
Перекачиваемый
соединяется с модулями XD.
хладагент
Liebert XDO
Если в здании имеется система охлаж
Система
Охладитель
денной воды, то насосный блок Liebert
отвода тепла
хладагента
XDP используется как устройство соп
Liebert
Liebert XDC
ряжения между хладагентным конту
Liebert XDO
ром с насосной циркуляцией и систе
мой охлажденной воды.
Непрямая система
И блоки Liebert XDC и XDP прокачива
ют хладагент к блокам Liebert XD, всег
Охлажденная
да поддерживая температуру хладаген
вода здания
Перекачиваемый
та выше текущей температуры точки
хладагент
Liebert XDO
росы.
Liebert XDP
Liebert XDO
Перекачиваемый
хладагент
Liebert XDO
Liebert XDP
Системы Liebert XDO прекрасно работают по принципу
«горячий коридор — холодный коридор».
59
Liebert XDV
Навесной модуль системы
Cистема Liebert XDV устанавливается над стойкой с оборудованием
или непосредственно на ней. Она забирает теплый воздух от оборудо
вания и из неохлаждаемого коридора и затем подает охлажденный
воздух в охлаждаемый коридор. Использует хладагент XD.
■ Теплообменник
■ Две возможности забора воздуха
Блок Liebert XDV оснащён одним
Возможны две конфигурации
полностью алюминиевым тепло
блока Liebert XDV, позволяющие
обменником.
осуществлять забор воздуха либо
через решётки в боковых панелях,
■ Два IEC шнура питания
либо через дно блока.
и два силовых входа
Блок Liebert XDV оснащён двумя
Дополнительные возможности
съёмными шнурами питания дли
блоков XDV
ной 10 футов (3 м), подсоединя
■ Гибкие трубы, устанавливаемые
емыми к двум силовым входам
на заводе (для использования
блока стандарта IEC. На противо
с готовыми системами труб)
положном конце каждого шну
Блоки XDV могут поставляться с
ра — вилка NEMA 5 15P (IEC 320
двумя гибкими трубами (установ
C14). Таким образом, блок может
ленными и заправленными на за
получать электропитание от двух
воде изготовителе) для подачи и
независимых источников.
возврата хладоносителя. Длина
каждой трубы 68 дюймов
■ Два вентилятора
(1727 мм), на ней предусмотрено
Расход воздуха через блок обеспе
резьбовое соединение, которое
чивают два вентилятора, располо
автоматически перекрывается, ес
женные на передней панели бло
ли блок не подсоединен.
ка. Два выключателя на передней
панели блока позволяют вклю
■ Внешние монтажные кронштейны
чать либо оба вентилятора, либо
Блоки Liebert XDV можно подве
только один из них.
шивать к потолку.
■ Датчик конденсата
Внешний крепёж заказывается и
■ Крепёж для шкафов Foundation
Блок Liebert XDO может постав
поставляется дополнительно.
На внутренней стороне корпуса
ляться оснащённым дополнитель
предусмотрены две гайки 1/4 20,
■ Гибкие трубы, устанавливаемые
ным датчиком, определяющим
позволяющие напрямую крепить
на месте сборки (для использования
наличие конденсата. В этом слу
эти блоки к любым шкафам
с готовыми системами труб)
чае внутри блока предусматрива
Liebert Foundation, болты входят в
ется соответствующий разъем (су
Для блоков XDV без установлен
комплект поставки блока XDV.
хие контакты).
ных на заводе изготовителе гиб
ких труб можно использовать от
■ Крепежные фиксаторы
дельно поставляемые специаль
для шкафов других
ные комплекты. В состав каждого
производителей
комплекта входят две гибкие тру
В комплект поставки блоков XDV
бы, длиной 68 дюймов (1727 мм)
входят крепёжные фиксаторы для
каждая, с предусмотренными на
шкафов других производителей
них резьбовыми соединениями,
(возможно, потребуется просвер
которые автоматически перекры
лить некоторые отверстия).
вается, если блок не подсоединен.
60
Технические данные
XDV8
XDV10
Номинальная мощность, 60 Гц(1)
8,8 кВт / 2,5 Тонн
10 кВт / 2,8 Тонн
Номинальная мощность, 50 Гц(1)
8 кВт / 2,3 Тонн
8 кВт / 2,3 Тонн
Номинальный расход воздуха, 60 Гц
1000 фут3/мин (1700 м3/ч)
Номинальный расход воздуха, 50 Гц
830 фут3/мин (1410 м3/ч)
Напряжение питания
120 В, 1 ф, 60 Гц; 230 В, 1 ф, 50/60 Гц
Токи полной нагрузки
2 А при 120 В, 1 ф, 60 Гц;
1 А при 230 В, 1 ф, 50 Гц
Звуковые шумы, 60 Гц / 50 Гц
78 дБ(А) / 73 дБ(А) звуковой мощности
Высота, только модуль
14" (355 мм)
Ширина
23" (581 мм)
Глубина
29,5"-39,5" (749-1003 мм)
Вес, пустой
77 фунтов (35 кг)
Опции
Муфты быстрого соединения (для гибких трубопроводов),
обнаружение конденсата (сухие контакты)
(1) Величина номинальной мощности при температуре входящей жидкости 55°F (13°С) и температуре входящего воздуха 98°F (37°С).
Максимальная мощность (60 Гц): XDV8 — 8,8 кВт при 95°F (35°С), XDV10 — 11,8 кВт при 106°F (41°С).
Максимальная мощность (50 Гц): XDV8 — 8,8 кВт при 103°F (39°С), XDV10 — 11,8 кВт при 116°F (47°С).
■ Основы работы системы Liebert XD
Система Liebert XD состоит из двух кон
Прямая система
туров охлаждения. Первичный контур
использует охлажденную воду или
хладагент R407C, а во вторичном кон
Перекачиваемый
туре используется перекачиваемый на
хладагент
Liebert XDV
сосами хладагент R134a, как показано
Система
Охладитель
на рисунке. Жидкость в первичном
отвода тепла
хладагента
контуре используется для поддержания
Liebert
Liebert XDC
температуры хладагента во вторичном
Liebert XDV
контуре выше текущей точки росы в
кондиционируемом пространстве в те
Непрямая система
чение всего времени, предотвращая
тем самым образование конденсата на Охлажденная
трубопроводах и теплообменниках
вода здания
Перекачиваемый
кондиционеров доводчиков.
хладагент
Liebert XDV
Liebert XDP
Liebert XDV
Перекачиваемый
хладагент
Liebert XDV
Liebert XDP
Системы Liebert XDV прекрасно работают по принципу
«горячий коридор — холодный коридор».
61
Liebert XDH
Охлаждение для оборудования с высокой плотностью тепловыделений
Модульный охладитель горизонтальных рядов Liebert XDH обеспечива
ет эффективное и экономичное охлаждение для оборудования с высо
кой плотностью тепловыделений.
Блок Liebert XDH располагается в
• Двойной (A и B) ввод питания
один ряд с корпусами стоек, и
для увеличения надежности ра
воздух из горячего коридора заса
боты.
сывается через заднюю часть бло
• Использует перекачиваемый
ка, охлаждается и выбрасывается
хладагент, который является
в холодный коридор, где распола
идеальным для использования
гаются входные воздушные решет
среди электронного оборудова
ки электронного оборудования.
ния.
Блок Liebert XDH засасывает воз
• Два хладагентных контура.
дух непосредственно из горячего
коридора, позволяя блоку исполь
■ Гибкость
зовать более высокую эффектив
• Дополнение к блокам прецизи
ность теплообмена.
онного охлаждения Liebert.
Liebert XDH — это часть нашего
• Опциональные блоки с предва
семейства продукции по охлажде
рительной заправкой и гибкими
нию оборудования с высокой
трубопроводами с резьбовыми
плотностью тепловыделений, ко
соединениями для быстрого
торое использует технологию пе
монтажа обеспечивают адап
рекачки хладагента. Перекачивае
тивное и масштабируемое рас
мый хладагент работает при низ
ширение не прерывая процесс
ком давлении в системе и превра
охлаждения.
щается в газ при комнатных усло
• Гибкая установка.
виях, делая идеальным его ис
• Полностью укомплектованный
пользование среди электронного
блок включает корпус, теплооб
оборудования.
менники, управление, вентиля
Так как система Liebert XD всегда
торы и трубопроводы.
обеспечивает 100% ощутимую хо
лодопроизводительность, то необ
■ Низкие эксплуатационные
ходимость в увлажнении значи
расходы
тельно снижена, тем самым
• Превосходная цена охлаждения
уменьшая использование энергии
на стойку с высокой плотностью
и обслуживание.
тепловыделений.
Модульный и адаптивный дизайн
• Крайне высокая энергоэффек
блоков Liebert XDH также позво
тивность.
ляет их легко добавлять, если тре
бование охлаждения возрастает.
■ Liebert XDH предлагает большие
выгоды:
■ Надежность
• Может охлаждать более чем
30 кВт/стойку.
62
содержание .. 1 2 3 4 ..
