WT9 Dynamic LSA. AIRCRAFT MAINTENANCE MANUAL (AS-AMM-01-000, 22. 05. 2017) - page 47





TOWING EQUIPMENT







OPTIONAL EQUIPMENT





1

–  Voltage converter

3

–  Camera wire

2

–  Covering

4

–  Wire

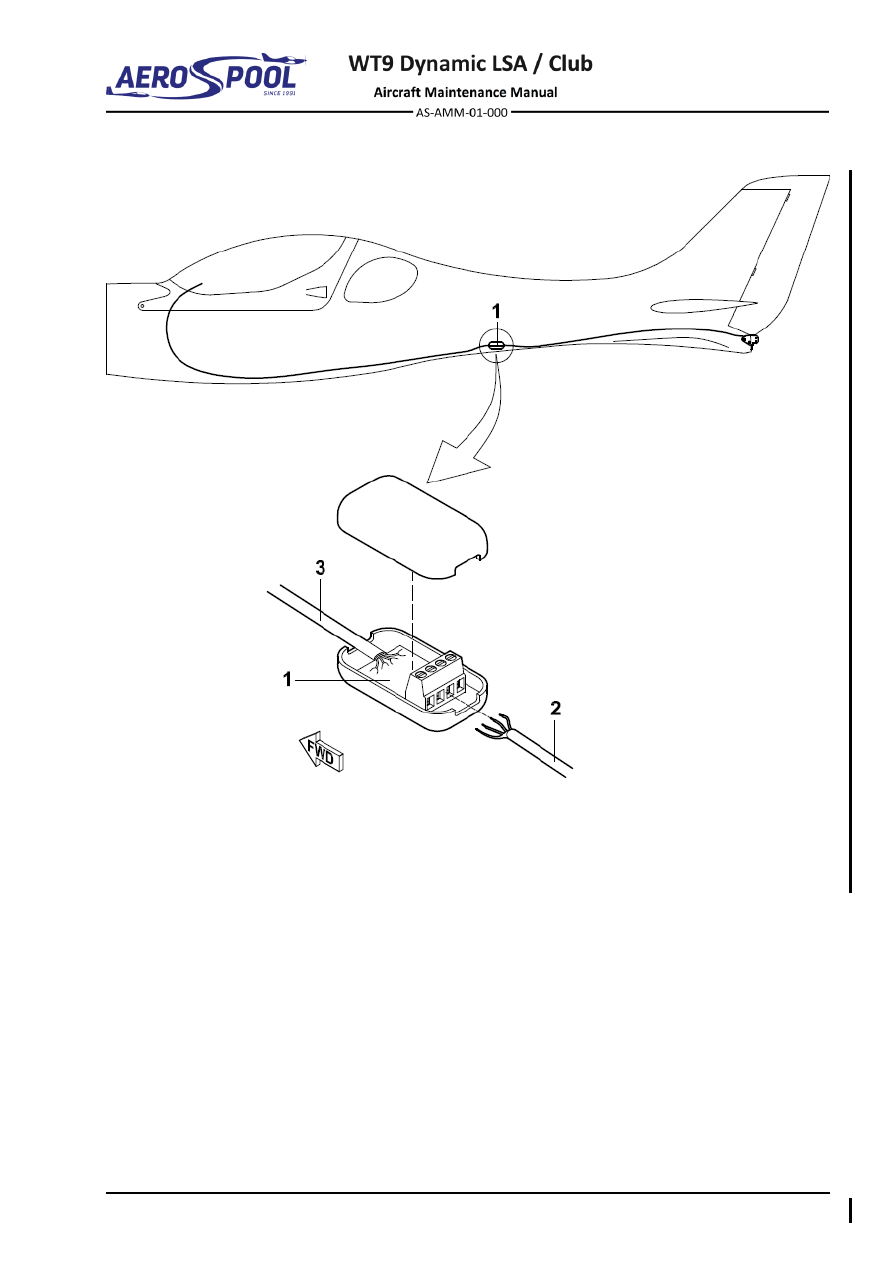

Fig.  95-8  Voltage converter Removal / Installation





Effectivity:

 ALL

04. 07. 2019







OPTIONAL EQUIPMENT

F.

Weak links in tow rope

Type of maintenance:

Line

Personnel qualification:

Independent certifying staff qualified in accordance



with Part-66 or higher.

Recommended tools, materials, persons and documentation

ITEM

QUANTITY

Hex key 10

2 pcs

Persons

1

Tab. 95-6 Recommended tools, materials, persons and documentation

WARNING

NEVER  USE  TWO  WEAK  LINKS  WITH  ROUND  HOLES  OR  TWO
WEAK  LINKS  WITH  OVAL  HOLES  DUE  TO  DOUBLE  BREAKING
LOAD.  DO  NOT  USE  COMBINATION  OF  WEAK  LINKS  FROM
DIFFERENT  MANUFACTURERS  DUE  TO  POSSIBLE  DIFFERENT
ELONGATION OF WEAK LINKS BEFORE BREAKING.

CAUTION

IT  IS  RECOMMENDED  TO  REPLACE  THE  WEAK  LINKS  AFTER
200  STARTS.  WEAK  LINK  EXCHANGE  IN  TIME  IS  SAFER  THAN
A RISK OF UNWANTED BREAK DURING TAKEOFF OR TOW IN LOW
ALTITUDE.

(1)  Weak links removal:

(a)  Unscrew nuts (5, Fig. 95-9) and pull out the bolts (5).

(b)  Remove the primary weak link with round holes (2) and secondary

weak link with oval holes (3) from the protective sleeve (1).

(2)  Weak links installation:

(a)  Before assembling check weak links for cracks and condition.

(b)  Install the primary weak link with round holes (2, Fig. 95-9) and

secondary weak link with oval holes (3) into the protective sleeve (1).

(c)  Put bolts clamps (4) on protective sleeve, align all holes and insert

bolts (5).

(d)  Tighten the nuts (6) adequately to not deform the protective sleeve

(1).











TOWING EQUIPMENT







OPTIONAL EQUIPMENT



1

–  Protective sleeve

4

–  Clamp

2

–  Primary weak link (round holes)

5

–  Bolt M6 x 22

3

–  Secondary weak link (oval holes)

6

–  Self-locking nut M6

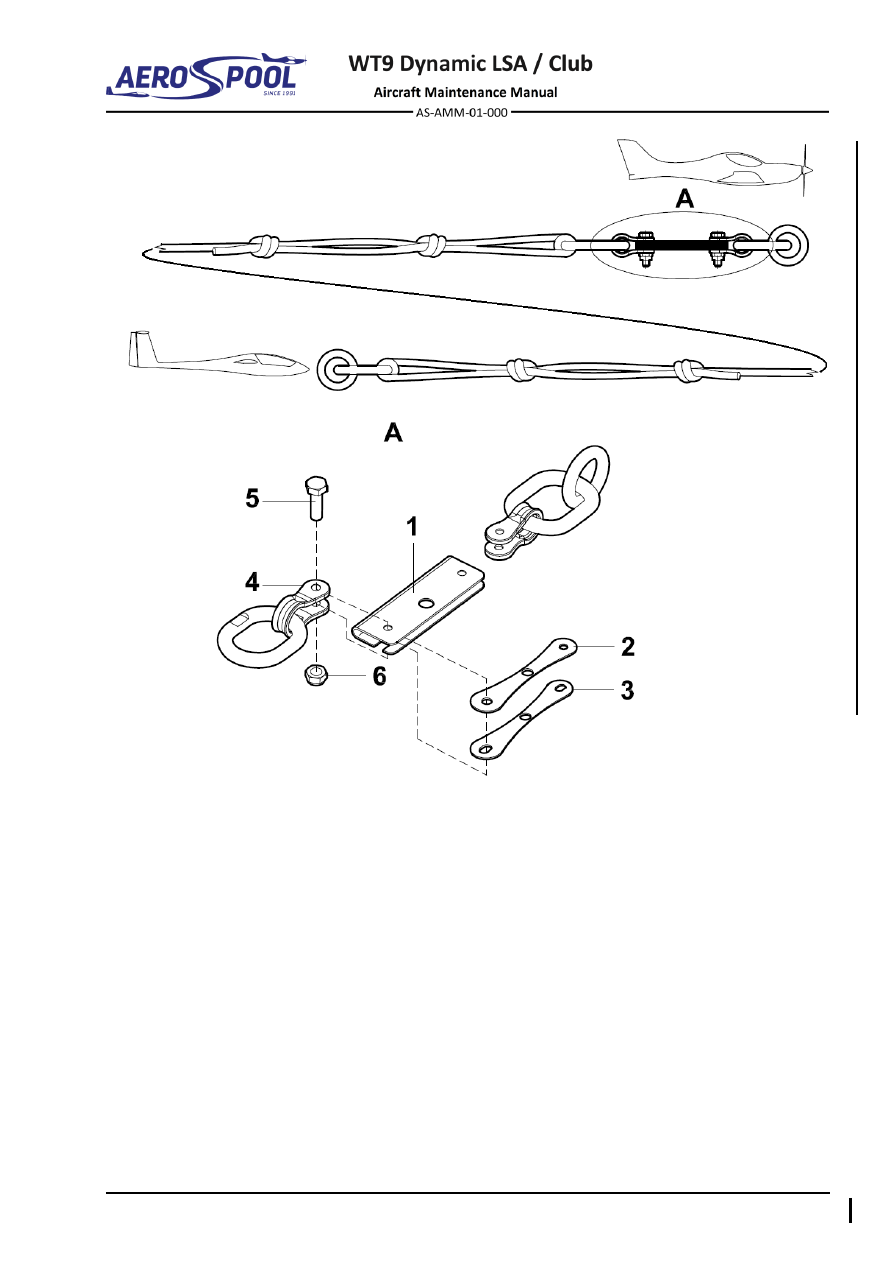

Fig.  95-9  Weak Links Removal / Installation
