WT9 Dynamic LSA. AIRCRAFT MAINTENANCE MANUAL (AS-AMM-01-000, 22. 05. 2017) - page 22







CONTENTS






INDICATING/

RECORDING SYSTEMS

31  INDICATING /

RECORDING SYSTEMS

CONTENTS

GENERAL ......................................................................... 3



1.



INTRODUCTION ....................................................................... 3



2.



TROUBLESHOOTING ............................................................... 3



31-30



RECORDERS.................................................................... 5



1.



DESCRIPTION .......................................................................... 5



2.



MAINTENANCE PRACTICES ................................................... 5



A.



Flying hours counter .......................................................... 5



B.



Hobbs meter ...................................................................... 5



31-50



CENTRAL WARNING SYSTEMS ..................................... 7



1.



DESCRIPTION .......................................................................... 7



2.



MAINTENANCE PRACTICES ................................................. 10



A.



Low value warning unit .................................................... 10



B.



Stall warning transducer .................................................. 12



C.



ACI Stall warner .............................................................. 13



D.



Control stick shaker ......................................................... 14



E.



SV-ADAHRS-200 module ................................................ 14



F.



SV-D1000 display ............................................................ 14



G.



Stall warning lamp ........................................................... 14











GENERAL






INDICATING/

RECORDING SYSTEMS

31-00  GENERAL

1.  INTRODUCTION

This chapter describes equipment which provides visual, aural and tactile warning of
conditions in unrelated systems.

This includes the hour meters, control / warning lamps, low value warning unit and
stall warning system.

Wiring diagram of this equipment is described in the Aircraft Wiring Manual
(Doc. No. AS-AWM-01-000).



2.  TROUBLESHOOTING



TROUBLE

POSSIBLE CAUSE

REMEDY

Hobbs meter does not
operate.

Defective Hobbs meter.

Replace the Hobbs meter.

Defective wiring.

Carry out a continuity test of
the wiring. Repair/replace
defective wiring. Refer to
Aircraft Wiring Manual (Doc.
No. AS-AWM-01-000).

Warning indication
incorrect.

Defective warning lamp.

Replace the warning lamp.

Defective wiring.

Carry out a continuity test of
the wiring. Repair/replace
defective wiring. Refer to
Aircraft Wiring Manual (Doc.
No. AS-AWM-01-000).

Warning lamp (stall warning
system) does not operate

Defective warning lamp.

Replace the warning lamp.

Defective wiring.

Carry out a continuity test of
the wiring. Repair/replace
defective wiring. Refer to
Aircraft Wiring Manual (Doc.
No. AS-AWM-01-000).

Buzzer (stall warning
system) does not operate

Defective buzzer.

Replace the buzzer.

Defective wiring.

Carry out a continuity test of
the wiring. Repair/replace
defective wiring. Refer to
Aircraft Wiring Manual (Doc.
No. AS-AWM-01-000).










Effectivity:

 ALL

22. 05. 2017






INDICATING/
RECORDING SYSTEMS



TROUBLE

POSSIBLE CAUSE

REMEDY

ACI stall warner does not
operate

Defective ACI stall
warner.

Replace the ACI stall warner.

Defective wiring.

Carry out a continuity test of
the wiring. Repair/replace
defective wiring. Refer to
Aircraft Wiring Manual (Doc.
No. AS-AWM-01-000).

Control stick shaker (stall
warning system) does not
operate

Defective control stick
shaker.

Replace the control stick
shaker.

Defective wiring.

Carry out a continuity test of
the wiring. Repair/replace
defective wiring. Refer to
Aircraft Wiring Manual (Doc.
No. AS-AWM-01-000).

Defective ACI stall
warner.

Replace the ACI stall warner.

Stall warning transducer
does not operate

(Test button activates the
system)

Defective stall warning
transducer.

Replace stall warning
transducer.

Defective wiring.

Carry out a continuity test of
the wiring. Repair/replace
defective wiring. Refer to
Aircraft Wiring Manual (Doc.
No. AS-AWM-01-000).

Defective pitot-static
system hoses.

Carry out a continuity test of
hoses. Repair/replace
defective hoses.

Dynon visual stall warning
does not operate.

Wrong Dynon setting.

Perform setting of Dynon stall
warning.

Dynon aural stall warning
does not operate.

Defective wiring.

Carry out a continuity test of
the wiring. Repair/replace
defective wiring. Refer to
Aircraft Wiring Manual (Doc.
No. AS-AWM-01-000).












RECORDERS






INDICATING/

RECORDING SYSTEMS

31-30  RECORDERS

1.  DESCRIPTION

The aircraft is equipped with the flying hours counter and engine operated Hobbs
hours meter.

The Winter FSMZ flying hours counter has an electrically driven counter mechanism
and the readings are in hours and minutes. It is connected to the aircraft's total
pressure sensor and automatically switches on when the airspeed reaches 32 kts
(60 km/h). This ensures that the actual flight time only is recorded, while secondary
times for takeoff and landing are ignored.

Hobbs meter is a device used to measure the engine running time. The meter
displays hours and tenths of an hour. The meter is activated from the keyed ignition
switch.



2.  MAINTENANCE PRACTICES

A.

Flying hours counter

For installation / removal procedures refer to Chapter 39-10.

B.

Hobbs meter

For installation/ removal procedures refer to Chapter 39-10.











CENTRAL WARNING SYSTEMS






INDICATING/

RECORDING SYSTEMS

31-50  CENTRAL WARNING SYSTEMS

1.  DESCRIPTION

The aircraft is equipped with the Low Value Warning (LVW) system for oil quantity
and fuel quantity. The system triggers a warning indicated by the warning lamps
when the oil or fuel quantity decreases below the critical level.

Stall Warning System consists of two independent stall warning sensors. The first
sensor is the Stall Warning Port (AoA port) located on the pitot-static probe
(1, Chapter 34-10, Fig. 34-1). The second sensor is ACI stall warner (1, Fig. 31-1)
installed on the left wing leading edge.

ACI stall warner (1) is connected to ACI transducer (2a) and triggers the control stick
shaker (4), buzzer (3) and stall warning lamp (8).

Stall warning transducer (2b) is connected to the pitot-static system and triggers
buzzer (3) and stall warning lamp (8).

EFIS transducer (ADAHRS module (5)) is connected to the pitot-static system
and triggers visual signalization on the Dynon screens (6; 7) and aural indication
in the headset.

Each stall warning sub-system is adjusted to start the warning within the range
9-19 km/h (5-10 kts) before stalling. Scheme of stall warning system is shown on
Fig. 31-2.

Stall warning system has following indication of imminent stall:

•



Visual indication:

o



Indicator on the EFIS screen (Dynon SkyView D1000)

o



Stall warning light on the instrument panel

•



Aural indication:

o



Headset sound (Dynon SkyView D1000)

o



Buzzer

•



Tactile indication:

o



Control stick shaker consists of motor with the eccentric mass installed
in the left control stick handle

The aircraft is equipped with the test button (see Chapter 39-10) for ground test
of stall warning indication. Test button activates:

•



Stall warning light on the instrument panel

•



Buzzer

•



Control stick shaker







Effectivity:

 ALL

29. 01. 2020






INDICATING/
RECORDING SYSTEMS

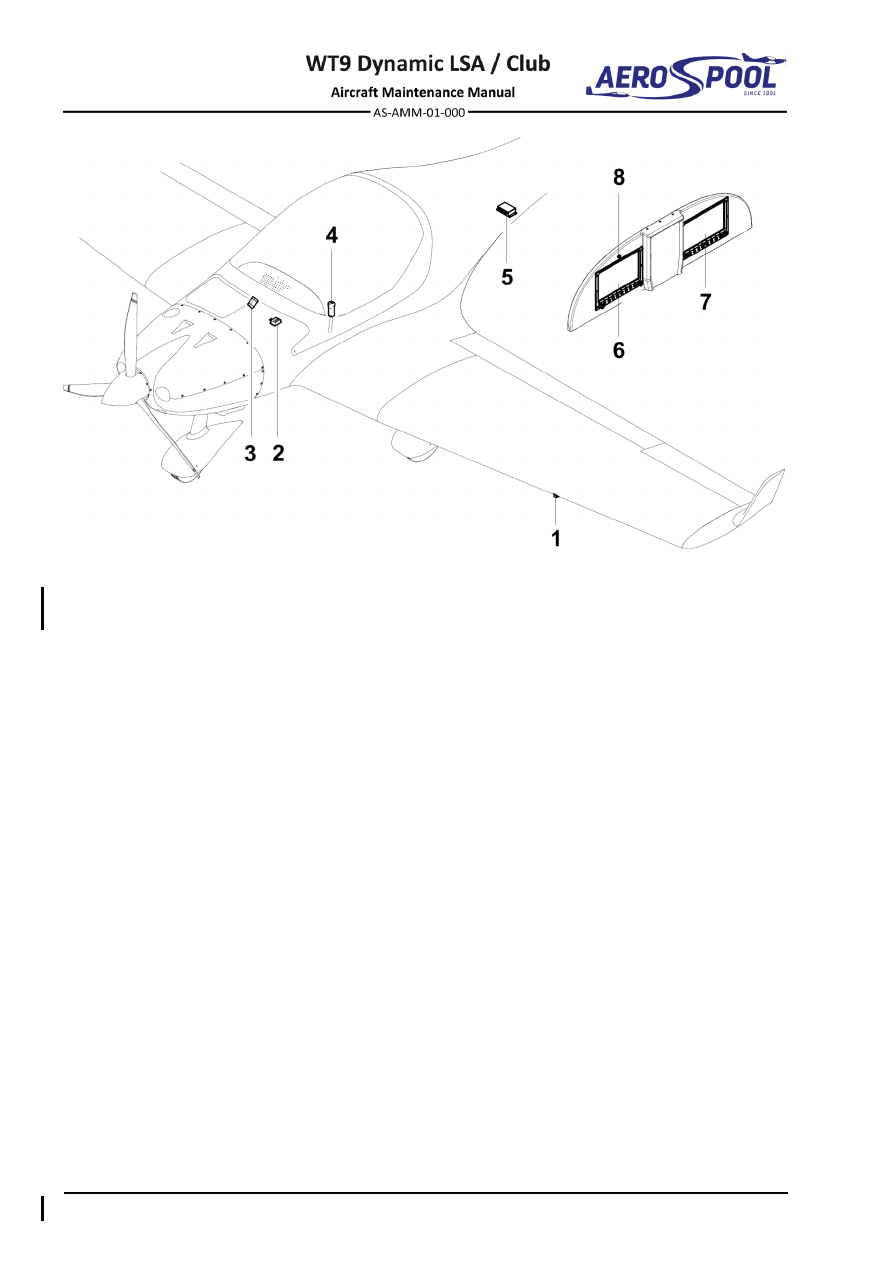

1

– ACI stall warner

5

– ADAHRS module

2a

– ACI transducer

6

– PFD Dynon SkyView

2b

– Stall warning transducer

7

– MFD Dynon SkyView

3

– Buzzer

8

– Stall warning lamp

4

– Control stick shaker

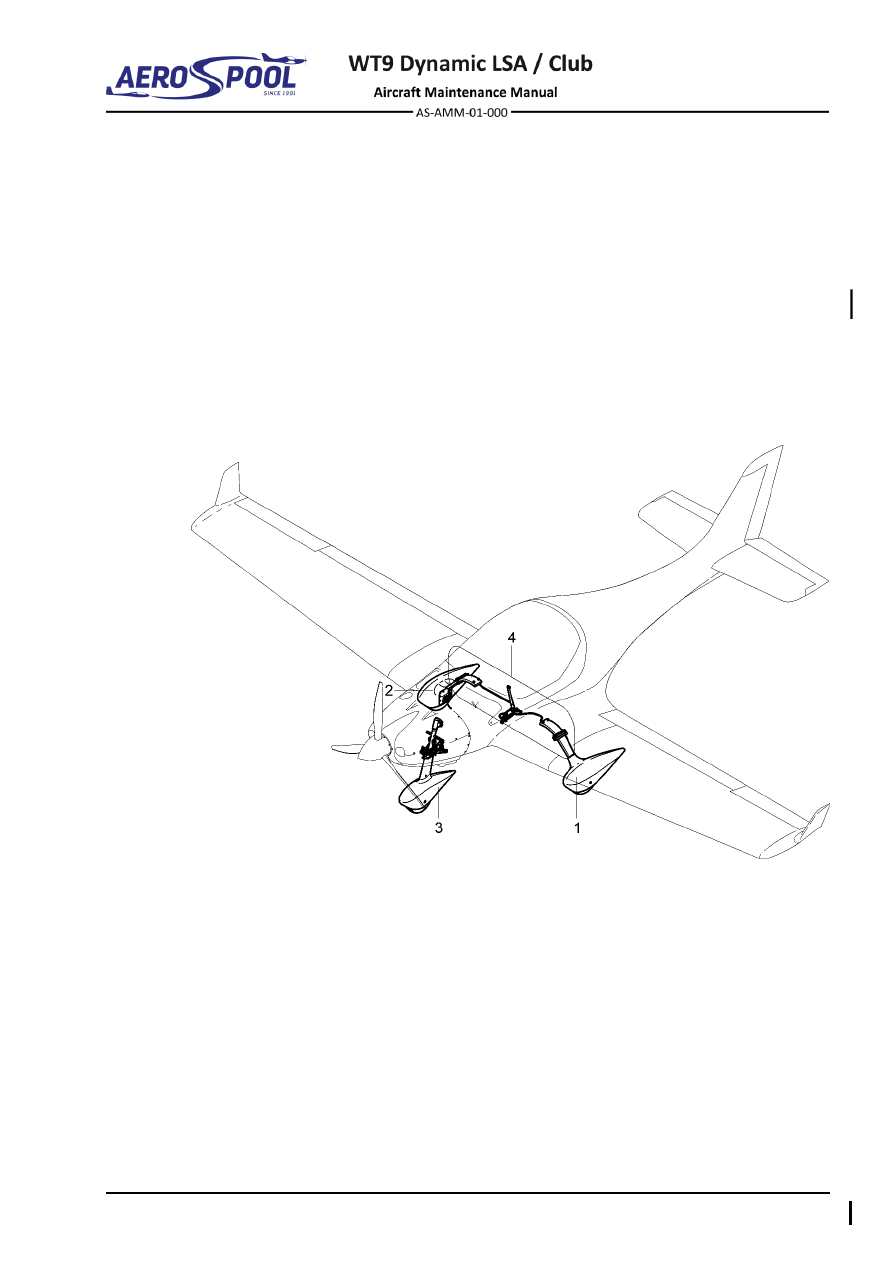

Fig.  31-1  Stall Warning System











CENTRAL WARNING SYSTEMS






INDICATING/

RECORDING SYSTEMS

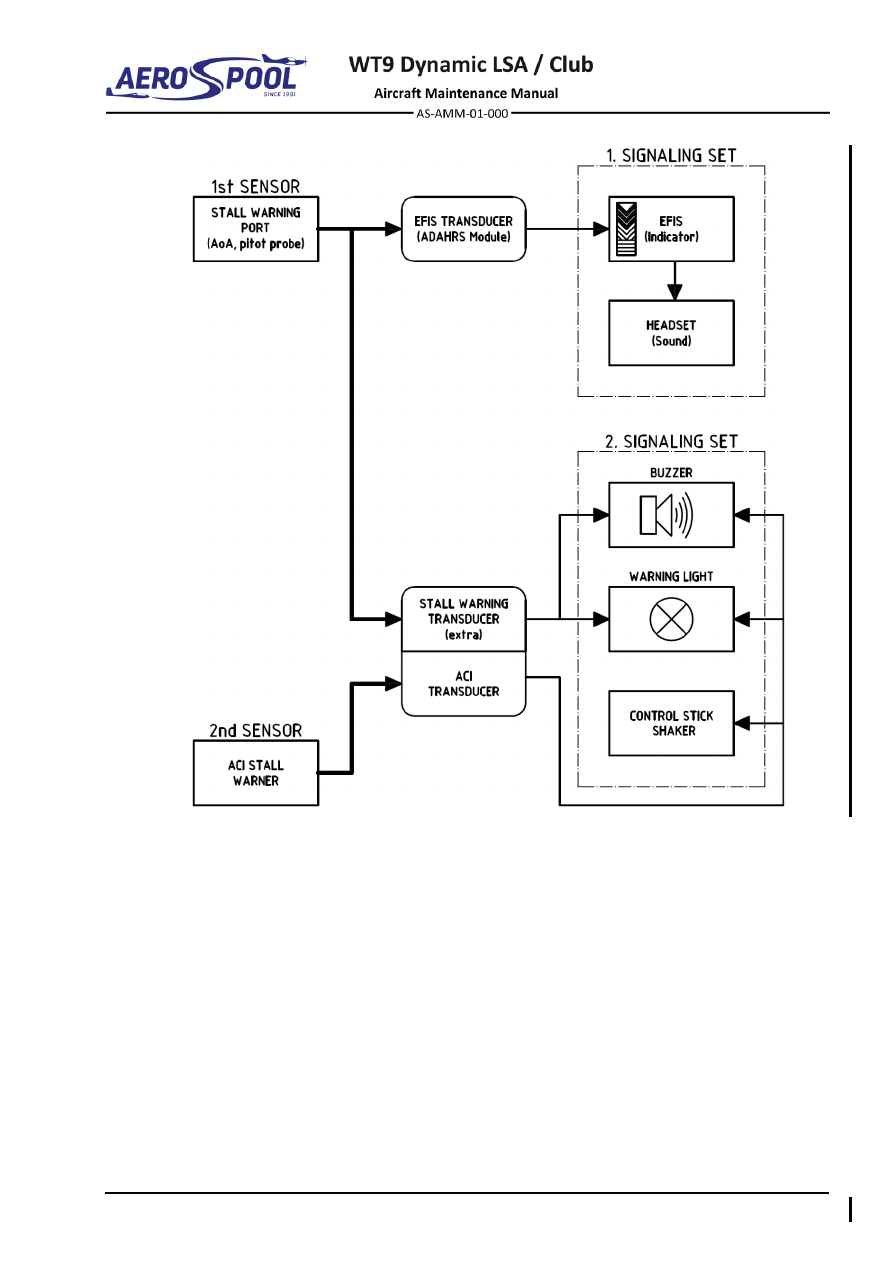

Fig.  31-2  Stall Warning System Scheme







Effectivity:

 ALL

22. 05. 2017






INDICATING/
RECORDING SYSTEMS



2.  MAINTENANCE PRACTICES

A.

Low value warning unit

Type of maintenance:

Line

Personnel qualification:

Independent certifying staff qualified in



accordance with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Wrench 7

1 pc

Screwdriver

1 pc

Philips screwdriver

1 pc

Persons

1

Tab. 31-1 Recommended tools, materials, persons and documentation

(1)  Low value warning unit removal:

(a)  Set the

MASTER SWITCH

 to

OFF

 position.

(b)  Remove the instrument panel cover (Chapter 39-10).

(c)  Disconnect the connector (4, Fig. 31-3) from the LVW unit (3).

(d)  Remove the mounting nuts (5), washers (2; 6) and bolts (1).

(e)  Remove the LVW unit (3) from the instrument floor.

(2)  Low value warning unit installation:

(a)  Put the LVW unit (3, Fig. 31-3) in position on the instrument floor

(12).

(b)  Hold the LVW unit and attach it with bolts (1), washers (2; 6) and

nuts (5).

(a)  Connect the connector (4) to the LVW unit.

(b)  Install the instrument panel cover (Chapter 39-10).

(c)  Place the

MASTER SWITCH

 to

ON

 position and carry out an

operational test.









CENTRAL WARNING SYSTEMS






INDICATING/

RECORDING SYSTEMS



1

– Screw M4 x 12

8

– Nut

2

– Washer ø4.3 x 9 x 0.8

9

– Stall warning transducer

3

– LVW unit

10

– Clamp

4

– LVW connector

11

– Screw M4 x 12

5

– Self-locking nut M4

12

–Connector of stall warning transducer

6

– Washer ø4.3 x 9 x 0.9

For information:

7

– Washer ø4.3 x 7.6 x 0.9

13

– LH instrument floor

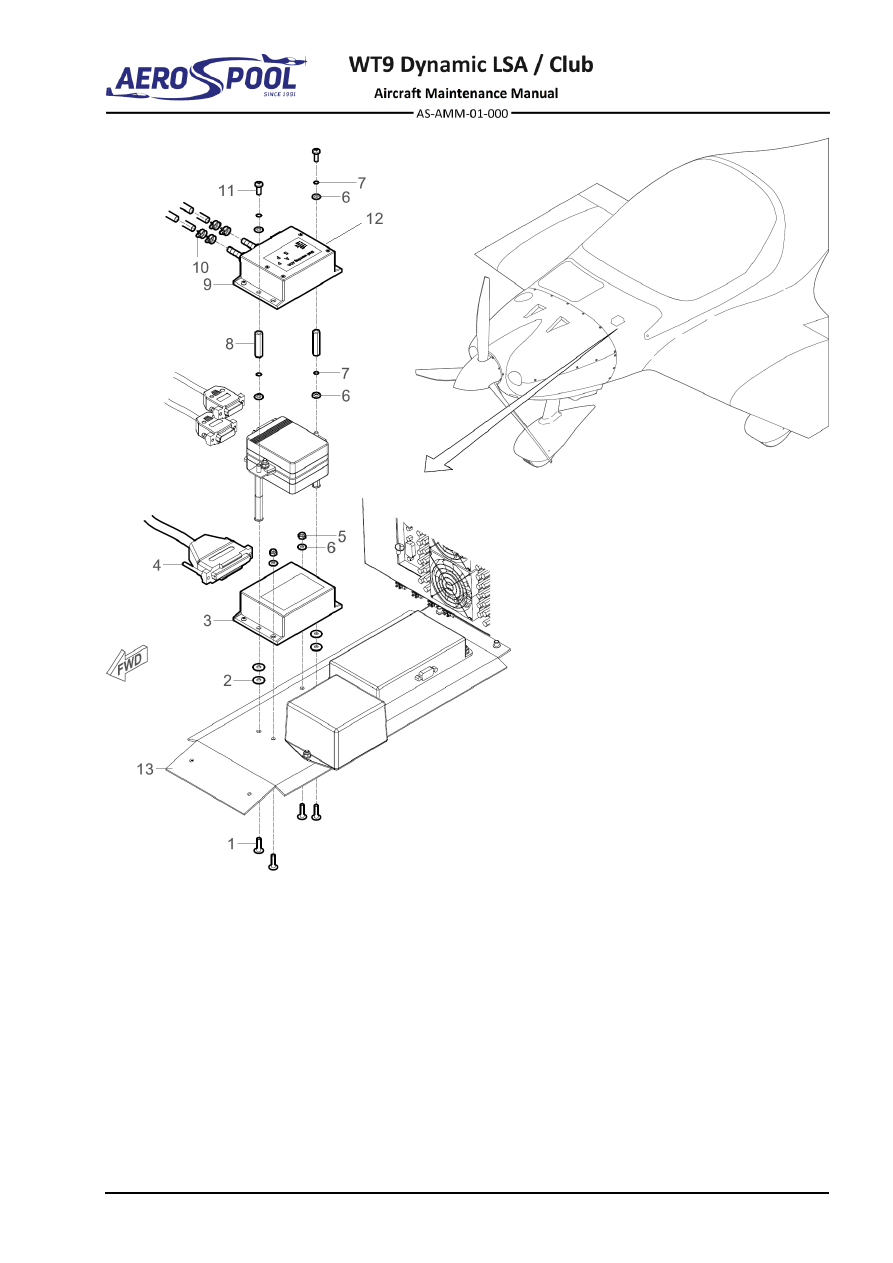

Fig.  31-3  Low Value Warning Unit and Stall Warning Transducer Removal / Installation







Effectivity:

 ALL

04. 07. 2019






INDICATING/
RECORDING SYSTEMS



B.

Stall warning transducer

Type of maintenance:

Line

Personnel qualification:

Independent certifying staff qualified in



accordance with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Wrench 7

1 pc

Philips screwdriver

1 pc

Persons

1

Tab. 31-2 Recommended tools, materials, persons and documentation



(1)  Stall warning transducer removal:

(a)  Set the

MASTER SWITCH

 to

OFF

 position.

(b)  Remove the instrument panel cover (Chapter 39-10).

(c)  Disconnect connector (12, Fig. 31-3).

(d)  Remove clamps (10) and disconnect pitot-static hoses from stall

warning transducer (9).

(e)  Remove bolts (11) and washers (6; 7).

(f)

Remove stall warning transducer (9).

(2)  Stall warning transducer installation:

(a)  Put the stall warning transducer (9, Fig. 31-3) in correct position.

(b)  Hold the stall warning transducer and attach it with bolts (11),

washers (6; 7).

(c)  Connect the pitot-static hoses to stall warning transducer (9) and

secure with clamps (10).

(d)  Connect the connector (12) to the warning transducer (9).

(e)  Install the instrument panel cover (Chapter 39-10).

(f)

Place the

MASTER SWITCH

 to

ON

 position and carry out an

operational test.

(g)  Correct function verify by flight test.









CENTRAL WARNING SYSTEMS






INDICATING/

RECORDING SYSTEMS

C.

ACI Stall warner

Type of maintenance:

Line

Personnel qualification:

Independent certifying staff qualified in accordance



with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Knife

1 pc

Double sided tape

AR

Persons

1

Tab. 31-3 Recommended tools, materials, persons and documentation

(1)  ACI stall warner removal:

(a)  Set the

MASTER SWITCH

 to

OFF

 position.

(b)  Remove left wing (Chapter 57-20).

(c)  Remove installation hole cover (9, Chapter 06-00, Fig. 06-3).

(d)  Remove cover film (3, Fig. 31-4)

(e)  Release the wires in the wing and carefully remove the stall warner

(1) using a knife.

(f)

Remove shrink tubes, unsolder the wires and remove ACI stall
warner (1).

(2)  ACI stall warner installation:

(a)  Slide shrink tubes on the wires and solder the wires to ACI stall

warner (1, Fig. 31-4).

(b)  Using double sided tape (2) install the ACI stall warner (1) on left

wing leading edge. Position of the warner is defined on Fig. 31-4
and by impression on the wing. Stick the cover film (3).

(c)  Install cover (9, Chapter 06-00, Fig. 06-3).

(d)  Install left wing (Chapter 57-20).

(e)  Set the

MASTER SWITCH

 to

ON

 position and carry out an

operational test.

(f)

Correct position and setting verify by flight test.







Effectivity:

 ALL

04. 07. 2019






INDICATING/
RECORDING SYSTEMS

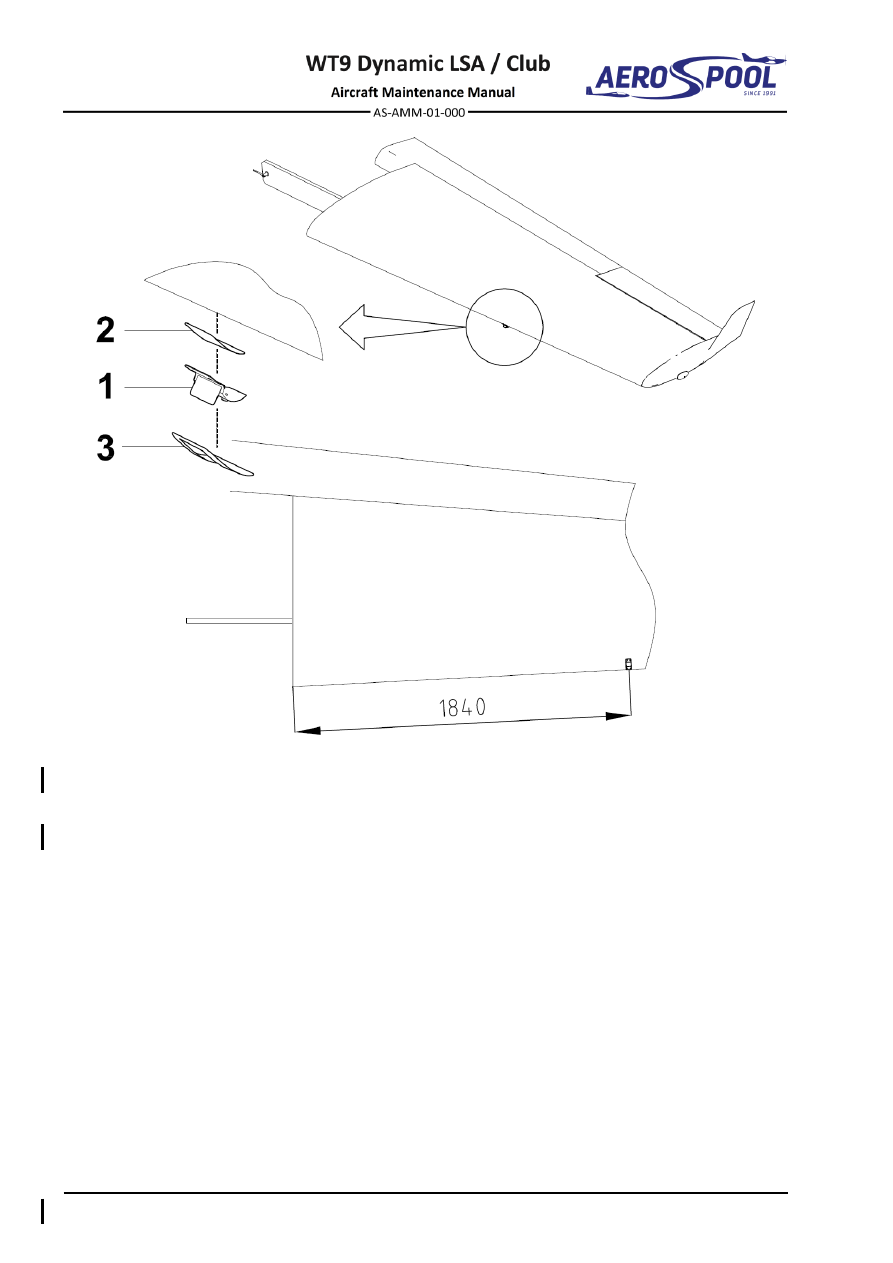

1

– ACI stall warner

3

– Cover film

2

– Double sided tape



Fig.  31-4  ACI Stall Warner Removal / Installation



D.

Control stick shaker

For removal / installation procedures refer to Chapter 27-10.

E.

SV-ADAHRS-200 module

For removal / installation procedures refer to Chapter 34-10.

F.

SV-D1000 display

For removal / installation procedures refer to Chapter 39-10.

G.

Stall warning lamp

For removal / installation procedures refer to Chapter 39-10.







CONTENTS








LANDING GEAR

32  LANDING GEAR

CONTENTS

GENERAL ......................................................................... 3



1.



INTRODUCTION ....................................................................... 3



32-10



MAIN GEAR ...................................................................... 5



1.



DESCRIPTION .......................................................................... 5



2.



MAINTENANCE PRACTICES ................................................... 6



A.



Main wheel fairing ............................................................. 6



B.



Main wheel ........................................................................ 8



C.



Main landing gear leg ...................................................... 10



32-20



NOSE GEAR ................................................................... 15



1.



DESCRIPTION ........................................................................ 15



2.



MAINTENANCE PRACTICES ................................................. 17



A.



Nose wheel fairing ........................................................... 17



B.



Nose wheel ...................................................................... 19



C.



Nose landing gear leg ..................................................... 22



D.



Nose landing gear leg supports ....................................... 29



32-40



WHEELS AND BRAKES ................................................ 33



1.



DESCRIPTION ........................................................................ 33



2.



MAINTENANCE PRACTICES ................................................. 36



A.



Main wheel ...................................................................... 36



B.



Nose wheel ...................................................................... 39



C.



Brake system ................................................................... 41



32-50



STEERING ...................................................................... 55



1.



DESCRIPTION ........................................................................ 55



2.



MAINTENANCE PRACTICES ................................................. 55



A.



Steering push rods .......................................................... 55









GENERAL








LANDING GEAR

32-00  GENERAL

1.  INTRODUCTION

The aircraft is equipped with a fixed tricycle  landing gear with steerable nose wheel
(Fig. 32-1). The main wheels are mounted on composite spring legs; the nose wheel
leg  is  made  of  metal;  the  fork  is  made  of  carbon.  The  wheels  are  equipped
with the wheel fairings, which are made of composite shell.

The aluminium nose and main landing gear wheel discs are to be used with tubeless
tires.

The  main  wheels  are  equipped  with  hydraulic  disc  brakes  which  are  actuated
by the brake lever operated by hand. The brake lever has the function of parking brake
as well.



1

– Left main landing gear

3

– Nose landing gear

2

– Right main landing gear

4

– Brake system

Fig. 32-1  Landing Gear







MAIN GEAR








LANDING GEAR

32-10  MAIN GEAR

1.  DESCRIPTION

The  main  landing  gear  consists  of  two  composite  landing  gear  legs  (1,  Fig.  32-2).
The main gear legs are fixed in the inner (4) and outer ribs (5) inside of the fuselage
in the wing central section.

Main  landing  gear  wheels  are  equipped  with  aluminium  wheel  discs  and  tubeless
tires  (2)  (see  Chapter  32-40).  The  main  wheels  are  equipped  with  hydraulic  brakes
(see Chapter 32-40).

Main wheels are fitted with aerodynamic fairings (3). There is a tire inflation hole (6)
in the fairing.

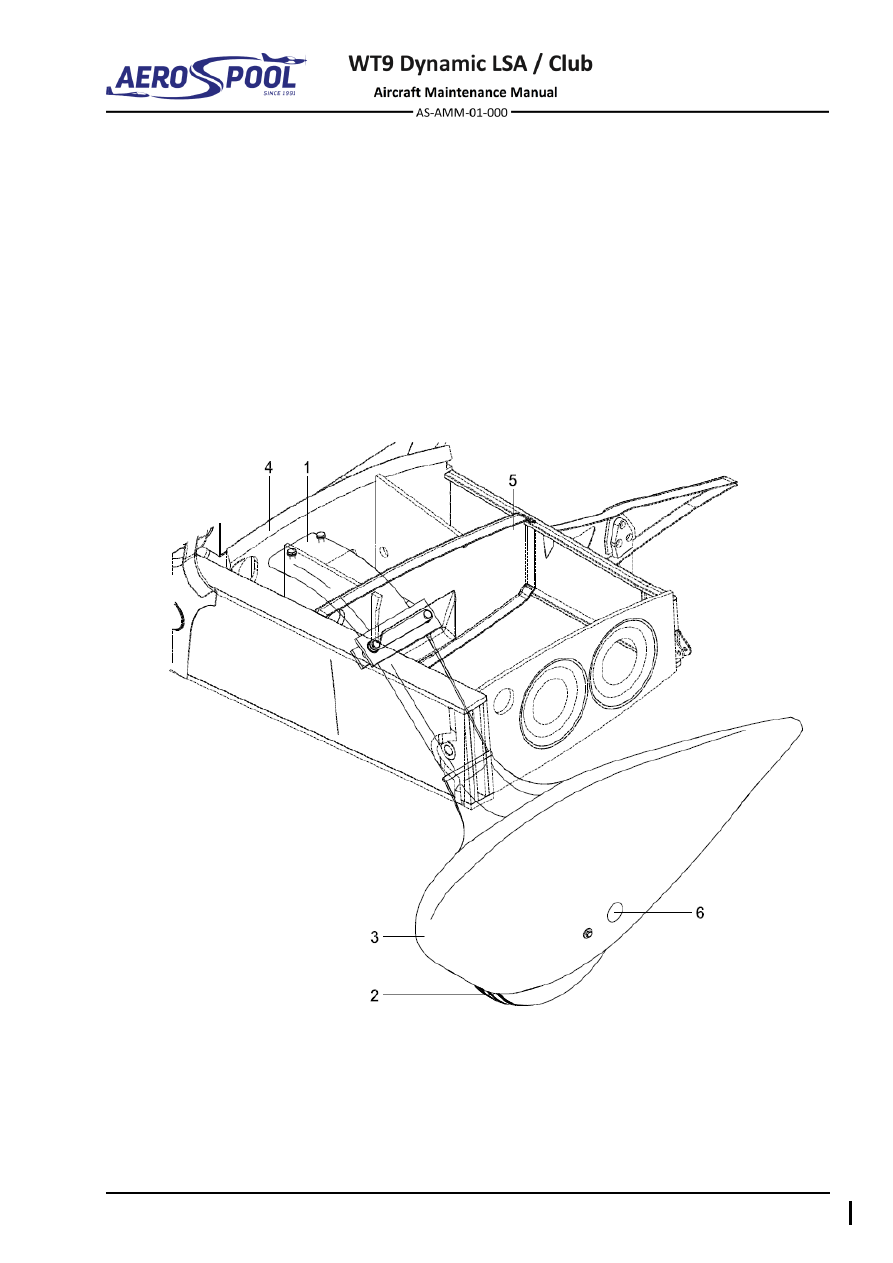

1

– Main landing gear leg

4

– Inner rib

2

– Wheel

5

– Outer rib

3

– Wheel fairing

6

– Tire inflation hole

Fig. 32-2  Main Landing Gear





Effectivity:

 ALL

12. 06. 2020







LANDING GEAR



2.  MAINTENANCE PRACTICES

A.

Main wheel fairing

Type of maintenance:

Line

Personnel qualification:

Independent  certifying  staff  qualified  in  accordance



with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Screwdriver

1 pc

Pliers

1 pc

Hex key 6

1 pc

Wrench 10

1 pc

Wrench 13

1 pc

Loctite 243

AR

Persons

1

Tab. 32-1 Recommended tools, materials, persons and documentation

NOTE

The procedure for removal of the left main wheel fairing is described.
Removal / installation is the same for the left and right fairing.

(1)  Main wheel fairing removal:

(a)  Unscrew  the  bolts  and  remove  the  main  leg  cover  (6L/6R,

Chapter 06-00).

(b)  Cut the cable tie (8, Fig. 32-3).

(c)  On the inner side of the main landing gear, unscrew the bolts (6), bolt

(5) and remove the washer (7); remove the inner cover (2).

(d)  On  the  outer  side  of  the  main  landing  gear,  unscrew  the  bolt  (4),

remove the washer (9) and the distance tube (3).

(e)  Remove the fairing (1).

(2)  Main wheel fairing installation:

(a)  Thoroughly clean the inside of the fairing before each installation.

(b)  Adjust the wheel fairing (1, Fig. 32-3) to the appropriate position.

(c)  On the outer side of the main landing gear, install the distance tube

(3),  washer  (9),  apply  Loctite  243  on  the  bolt  (4)  thread  and  screw
the bolt in.

(d)  On the inner side of the main landing gear, install the inner cover (2)

using  the  bolt  (6);  apply  Loctite  243  on  the  bolt  (5)  thread,  install
the washer (7) and screw the bolt (5) in.

(e)  Install the cable tie (8) around the upper part of the inner cover (2) and

the fairing (1).

(f)

Install the main leg cover (6L/6R, Chapter 06-00).
