Effectivity:

 ALL

04. 07. 2019






AIR
CONDITIONING



(f)

Unscrew the nut (13), remove the washers (15; 16), bolt (12) and
disconnect control cable (4) with P clamp (14) from firewall.

(g)  Unscrew the nut (10), remove washer (11) and pull out control cable

(4) from central console.

NOTE

For  easier  removal  use  special  tool  (Fig.  21-2)  and  hex  key
inserted on control cable end from cockpit side.

(2)  Heating control installation:

(a)  Make sure that the

IGNITION

 switches are set to

OFF

.

(b)  Thoroughly clean and lubricate all movable parts of the ventilation

system with oil before each assembling. Refer to lubrication chart
(Chapter 12-20).

(c)  Control cable (4, Fig. 21-7) passes through central console (17).

(d)  Rotate the control cable (4) so the ball is at the top.

(e)  Slide washer (11) and tighten the nut (10) secure by using Loctite

243.

NOTE

For better performance use special wrench (Fig. 21-2) and hex
key inserted in control cable end from cockpit side.

(f)

Insert the ball and simultaneously slide on the green sleeve (6,
Fig. 21-7):

  Push the green sleeve (6) just to first indication of minimal

resistance.

  Check for correct operation by pulling and pushing handle; the

ball must engage with ratchet, movement must not be free.

(g)  Apply two layers of textile adhesive tape (9) and lock it with cable tie

(8).

(h)  Insert the cable through hole on firewall.

(i)

Attach the control cable (4) to the firewall (18) by means of the P
clamp (14), bolt (12), washers (15; 16) and nut (13).

(j)

Secure control cable (4) with cable ties (3.6 mm) along the length as
required.

(k)  Push handle (7) in, leaving a gap of 2 mm and set selector lever (19)

to position flap fully open.

(l)

Cut inner wire to correct length, solder thread rod (2), slide shrink
tube and screw on cable end fitting (1), and adjust end fitting to
connect with nipple on lever.

(m)  Shrink the shrink tube on thread rod (2).

(n)  Connect cable end fitting (1) to the lever (19).







HEATING







AIR

CONDITIONING



(o)  Carry out test and check:

  If all screws connections are tight.

  Operation of control flap (fully open and fully close).

  That no foreign objects remain in the aircraft or engine

compartment.

(p)  Install the engine cowlings (Chapter 71-10).



1

–  Cable end fitting

11

–  Serrated locking washer Ø10.5

2

–  Thread rod

12

–  Bolt M6 x 20

3

–  Bowden end

13

–  Self-locking nut M6

4

–  Control cable

14

–  P clamp

5

–  Low nut M4

13

Washer Ø6.4 x 12 x 1.6

6

–  Green sleeve

16

–  Washer Ø6.4 x 18 x 1.6

7

–  Handle

For information:

8

–  Cable tie 2.6

17

–  Central console

9

–  Textile adhesive tape

18

–  Firewall

10

–  Low nut M10

19 -  Selector lever

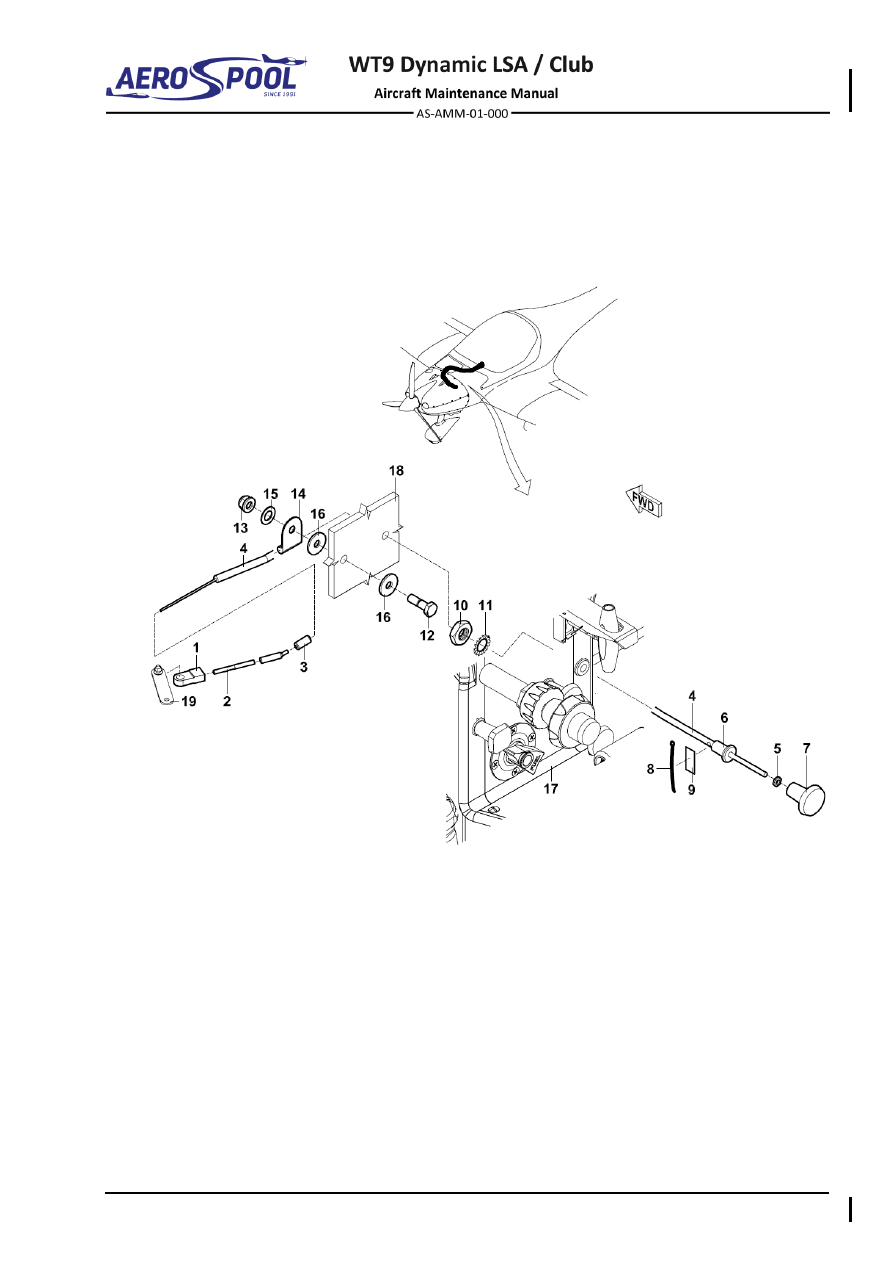

Fig.  21-7  Heating Control Removal / Installation







GENERAL








COMMUNICATIONS

23-00  GENERAL

1.  INTRODUCTION

This chapter describes the system, individual equipment and components that provide
communications inside the aircraft, mutually between aircraft or between aircraft and
ground stations.

This  chapter  describes  only  the  on-aircraft data  about  the  system  and  components.
Refer to the appropriate manufacturer's manuals for data about the equipment.

Wiring diagram of communication equipment is described in the Aircraft Wiring Manual
(Doc. No. AS-AWM-01-000).







Effectivity:

 ALL

22. 05. 2017





COMMUNICATIONS



2.  TROUBLESHOOTING



TROUBLE

POSSIBLE CAUSE

REMEDY

GNC 255A does not
power on

No power to the GNC
255A

Check power connections,
breakers, and main avionic
switch

Faulty electrical wiring or
connection

Contact your dealer to
perform electrical system
test

No Nav audio

Output disabled or set to a
low level

Contact dealer

No audio in Com

Mixed with Com feature

Contact dealer

GNC 255A does not
transmit

No power to Com

Check power connections

Mic key connection

Check Mic key input
connection

Intercom does not work

It can be enabled or
disabled via a remote
mounted switch or via the
menu.

Check connections

No voice activation, or
must talk too loud

Check ICS page, Intercom
ON/OFF, Adjust Intercom

Cannot change active
frequency

Com Radio not
communicating. The radio
may also be in lockout
mode. In this case the
radio would be tuned to
121.50 and the active freq.
would not be able to be
changed.

If in Lock Out mode, press
the external Com
FLIP/FLOP key for two
seconds to return to
normal operation or cycle
the avionics power. If the
condition persists, contact
dealer.

OBS

readout display “---“  Resolver failure

Contact dealer

Calibration error

Recalibrate resolver

Display shows “Incorrect
Calibration Checksum” at
start-up

Corrupted system
calibration parameters

Contact dealer











SPEECH COMMUNICATIONS








COMMUNICATIONS

23-10  SPEECH COMMUNICATIONS

1.  DESCRIPTION

The aircraft is equipped with Garmin GNC 255A NAV / COMM device. Garmin GNC
255A NAV / COMM (Fig. 23-1) consists of transmitter / receiver for VHF communication
(COM)  and  receiver  for  navigation  information  (NAV).  These  are  combined
with operating controls in one unit. The COM section of the GNC 255A NAV / COMM
operates  in  the  aviation  voice  band,  from  118.000  to  136.975  MHz,  in  25  kHz  and
8.33  kHz  steps.  The  NAV  section operates  from  108  MHz  to 117.95  MHz decoding
both  the  VHF Omni  Range and  Localizer navigation  signals.  The built-in  Glideslope
receiver  will  automatically  tune  the  corresponding  glideslope  paired  frequencies
(328 MHz to 335 MHz) when the localizer is tuned (Chapter 34-50).

Garmin  GNC  255A  NAV  /  COMM  device  is  located  on  the  centre  section
of the instrument panel (Chapter 39-10) and is connected with the COMM  and NAV
antenna and PM3000 intercom.

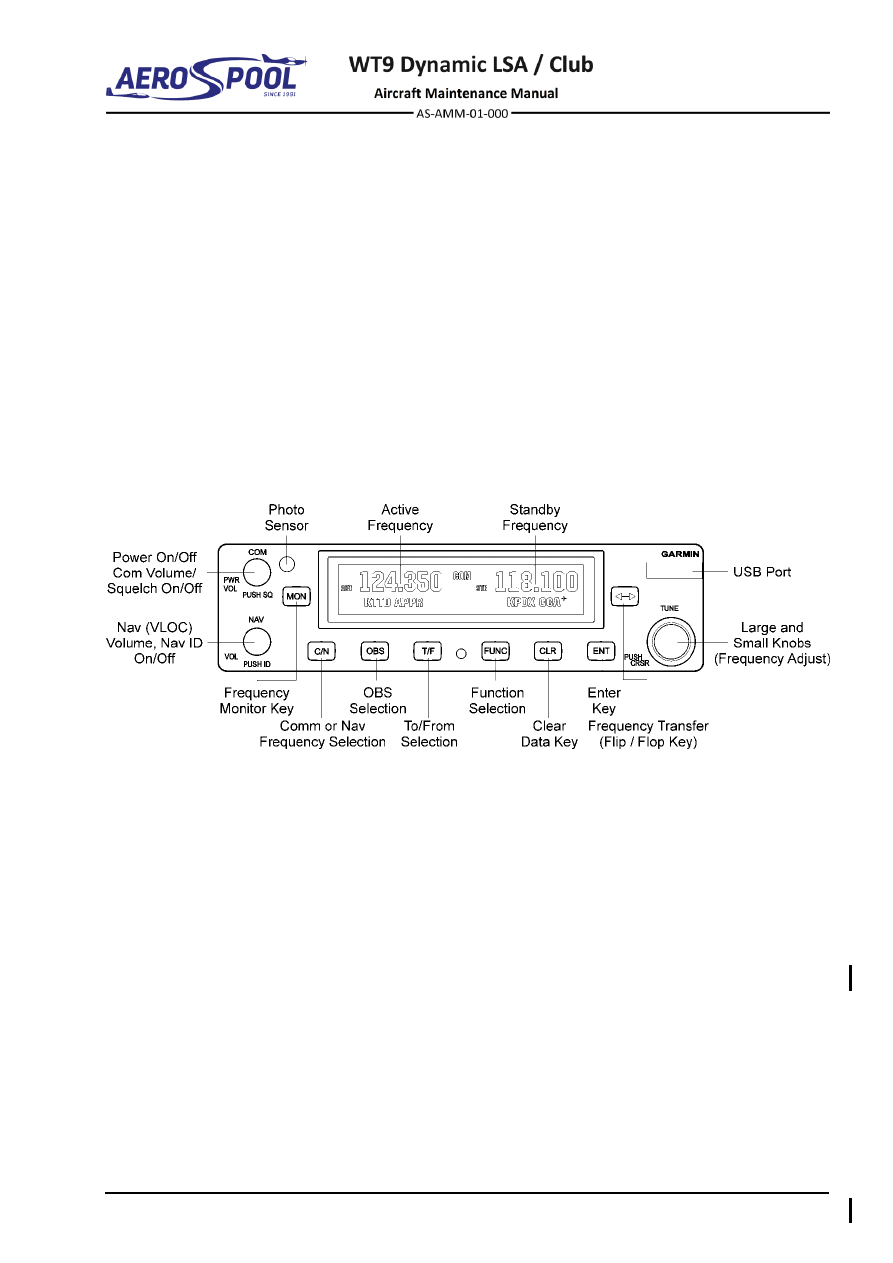

Fig. 23-1  Garmin GNC 255A NAV/COMM



NOTE

Refer  to  the  Garmin  GNC  255A/255B  Pilot’s  Guide,  P/N  190-01182-01
(revision  A  or  later)  for  complete  descriptions  of  the  Garmin  GNC  255A
NAV/COM



Fig. 23-2 shows the antennas locations. The VHF COMM antenna a 1/4 wave whip.
It is installed above the upper skin of the fuselage. The antenna ground plane is copper
adhesive tape.



.









Effectivity:

 ALL

12. 06. 2020







COMMUNICATIONS







1

–   VHF COMM antenna

6

–



TRX / AT-1 GPS antenna

2

–   VOR / LOC antenna

7

–



FLARM antenna

3

–



XPDR antenna

8

–



ADS-B antenna

4

–



ELT antenna

9

–



XPDR GPS antenna

5

–



GPS antenna

10

–



FLARM antenna (with AT-1 only)

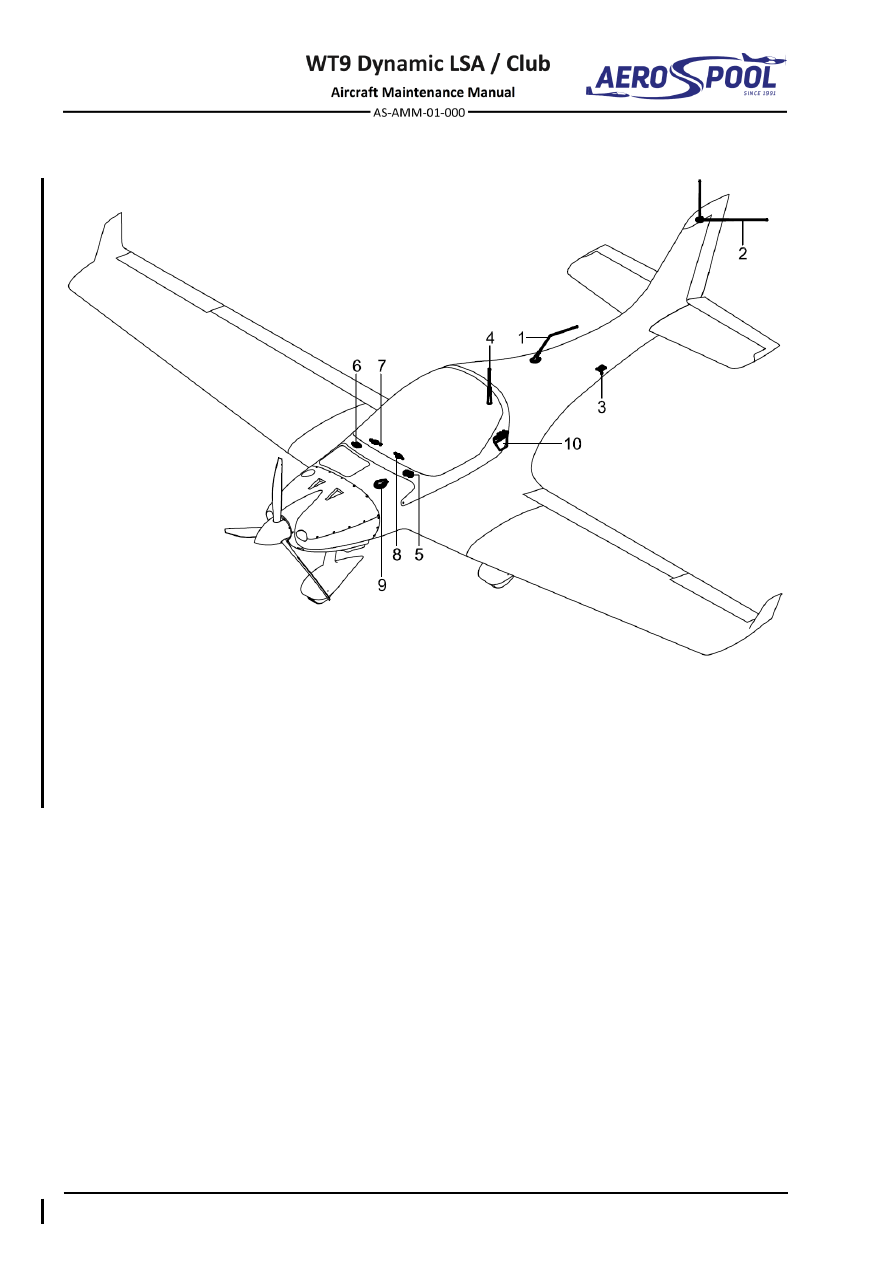

Fig. 23-2  Antenna Locations









SPEECH COMMUNICATIONS








COMMUNICATIONS

2.  MAINTENANCE PRACTISES

A.

Garmin GNC 255A NAV/COMM

For removal / installation procedures refer to Chapter 39-10.

B.

VHF COMM antenna

Type of maintenance:

Line

Personnel qualification:   Independent  certifying  staff  qualified  in  accordance


with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Philips screwdriver

1 pc

Wrench 1/4"

1 pc

Persons

2

Tab. 23-1 Recommended tools, materials, persons and documentation



(1)  VHF COMM antenna removal:

(a)  Set

MASTER SWITCH

 to

OFF

 position.

(b)  Remove the baggage bulkhead cover (13, Chapter 06-00, Fig. 06-7).

(c)  Disconnect the connector (6, Fig. 23-3) from the antenna.

(d)  Remove nuts (4) with washers (5).

(e)  Remove the antenna (1) with the rubber pad (2) and screws (3).

(f)

Install the protective cover on the antenna connector.

(2)  VHF COMM antenna installation:

(a)  Remove the protective cover from the antenna connector.

(b)  Place the antenna (1, Fig. 23-3) with the rubber pad (2) on the fuselage

(7).

(c)  Insert screws (3) to the holes in the antenna body (1); install washers

(5), screw and tighten nuts (4).

(d)  Connect the connector (6) to the antenna (1).

(e)  Perform the measurement of SWR and check that coax cable is not

short circuited.

(f)

Set

MASTER  SWITCH

  to

ON

  position  and  carry  out  an  operational

test.







Effectivity:

 ALL

04. 07. 2019







COMMUNICATIONS





1

– VHF COMM antenna

5

– Washer 4.3 x 12 x 1

2

– Rubber pad

6

– BNC connector

3

– Screw M4 x 20 (4 pcs)

For information:

4

– Nut M4 self-locking (4 pcs)

7

– Fuselage upper part

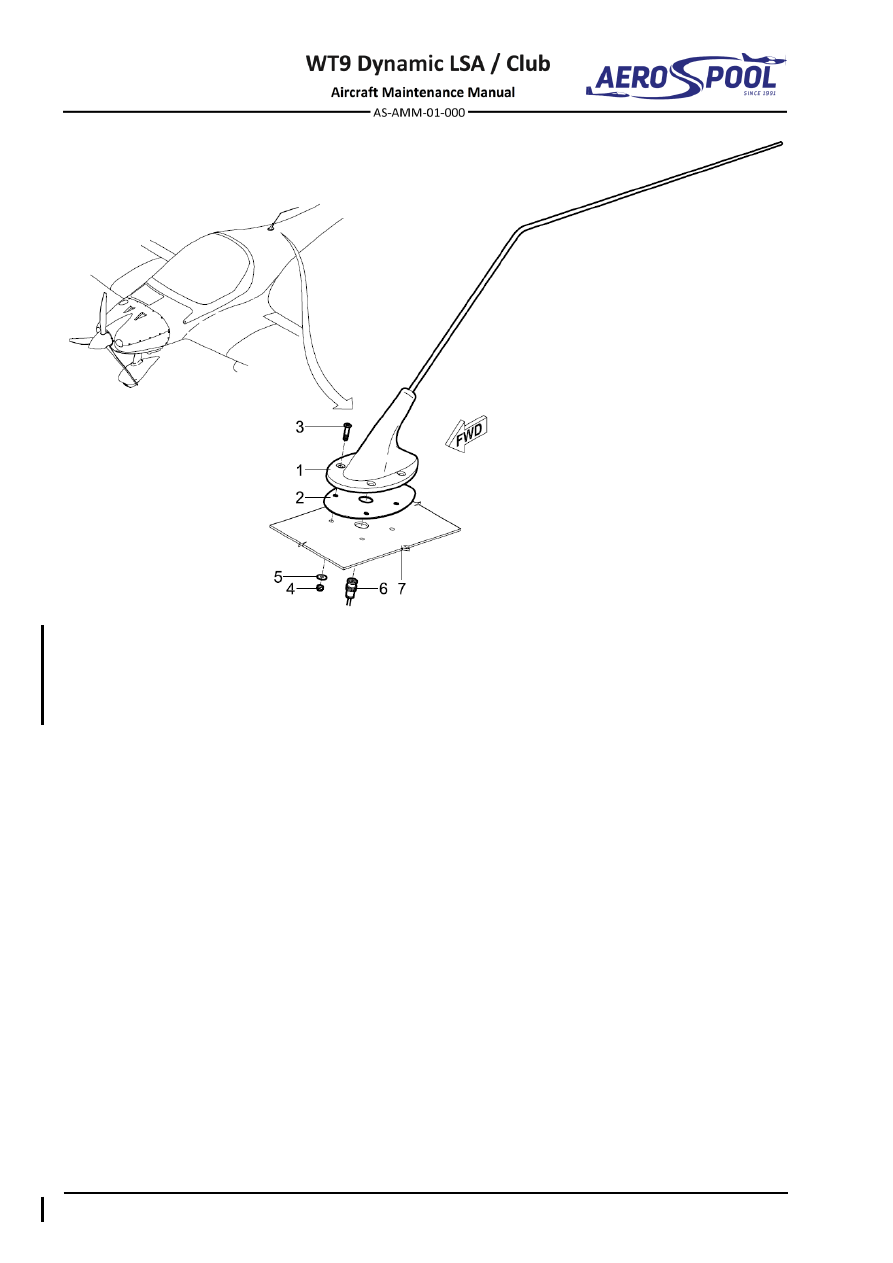

Fig. 23-3  VHF COMM Antenna Removal / Installation









AUDIO INTEGRATING








COMMUNICATIONS

23-50  AUDIO INTEGRATING

1.  DESCRIPTION

The PM3000 (Fig. 23-4) is a voice-activated intercom that enables to interconnect up
to 4 headsets. It is equipped with setting volume and level of switching the intercom.

For transmitting via VHF transceiver it is necessary to press down and hold the button
on the control stick.

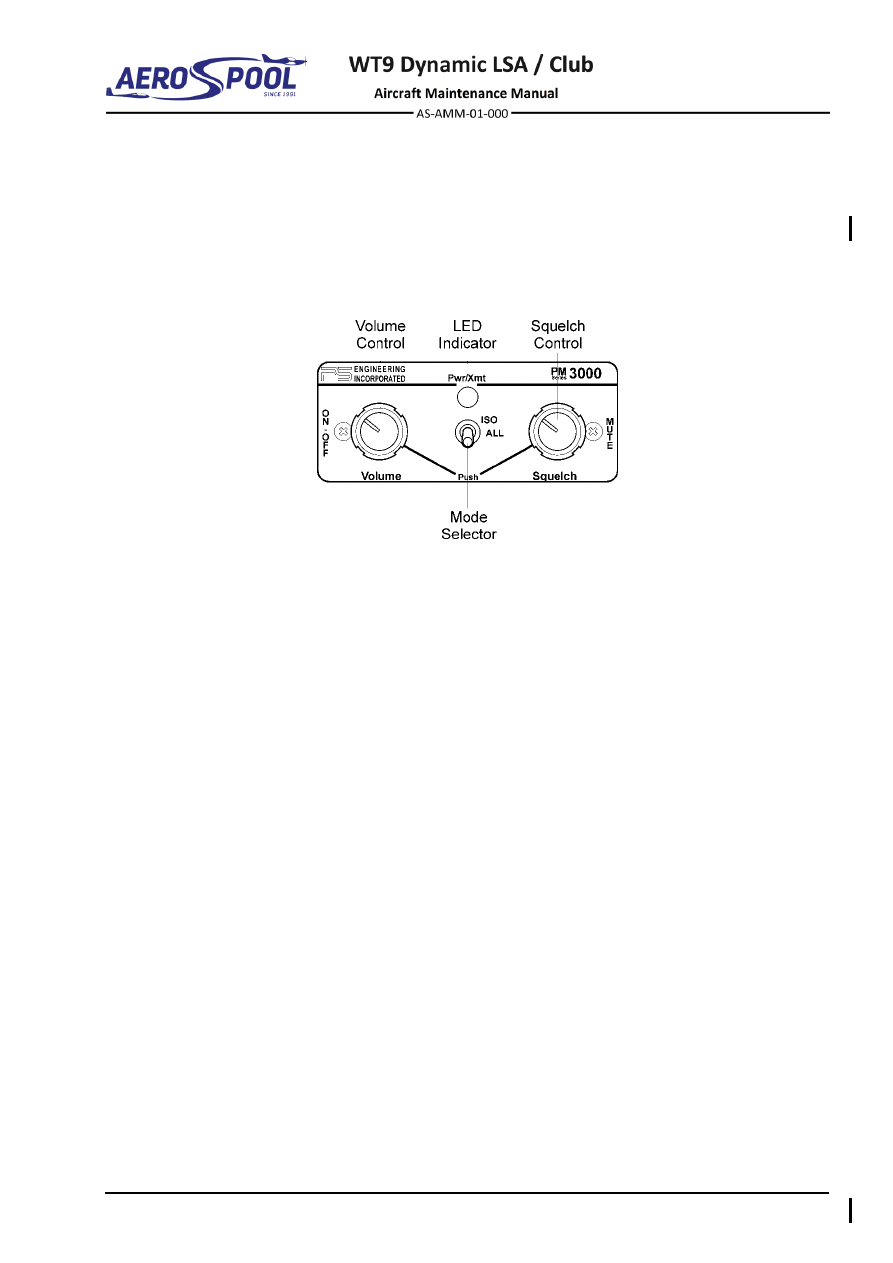

Fig. 23-4  PM3000 Intercom



NOTE

Refer  to  the  PM3000  High-fidelity  Stereo  Intercom  System  Part  Number
11931A:  4-Place  Standard  and  Part  Number  11932:  6-Place  with  CREW
Mode  Operation  and  Installation  Manual,  P/N  200-193-0005  (revision  9
or later) for complete descriptions of the PM3000.









Effectivity:

 ALL

22. 05. 2017







COMMUNICATIONS



2.  MAINTENANCE PRACTISES

A.

PM3000 intercom

For removal / installation procedures refer to Chapter 39-10.

B.

Push-To-Talk button

Type of maintenance:

Line

Personnel qualification:   Independent  certifying  staff  qualified  in  accordance


with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Flat screwdriver

1 pc

Shrink tube

2 pcs

Persons

1

Tab. 23-2 Recommended tools, materials, persons and documentation



(1)  PTT button removal:

(a)  Set

MASTER SWITCH

 to

OFF

 position.

(b)  Using small flat screwdriver, hook edge of  PTT button  (1, Fig.  23-5)

and pull it from stick handle (3).

(c)  Desolder wires (2).

(2)  PTT button installation:

(a)  Insert shrink tubes on wires.

(b)  Solder  wires  (2,  Fig.  23-5)  on  PTT  button  terminals  (1).  For  wires

numbering see Aircraft Wiring Manual (Doc. No. AS-AWM-01-000).

(c)  Move shrink tubes to cover  soldered joint. Apply heat to shrink both

tubes.

(d)  Plug  the  PTT  button  into  stick  handle  as  far  as  the  flange  of  button

touches the edge of opening in the handle (3).

(e)  Set

MASTER  SWITCH

  to

ON

  position  and  carry  out  an  operational

test.









AUDIO INTEGRATING








COMMUNICATIONS



1

– Push-To-Talk (PTT) button

3

– Control stick handle

2

– Wires

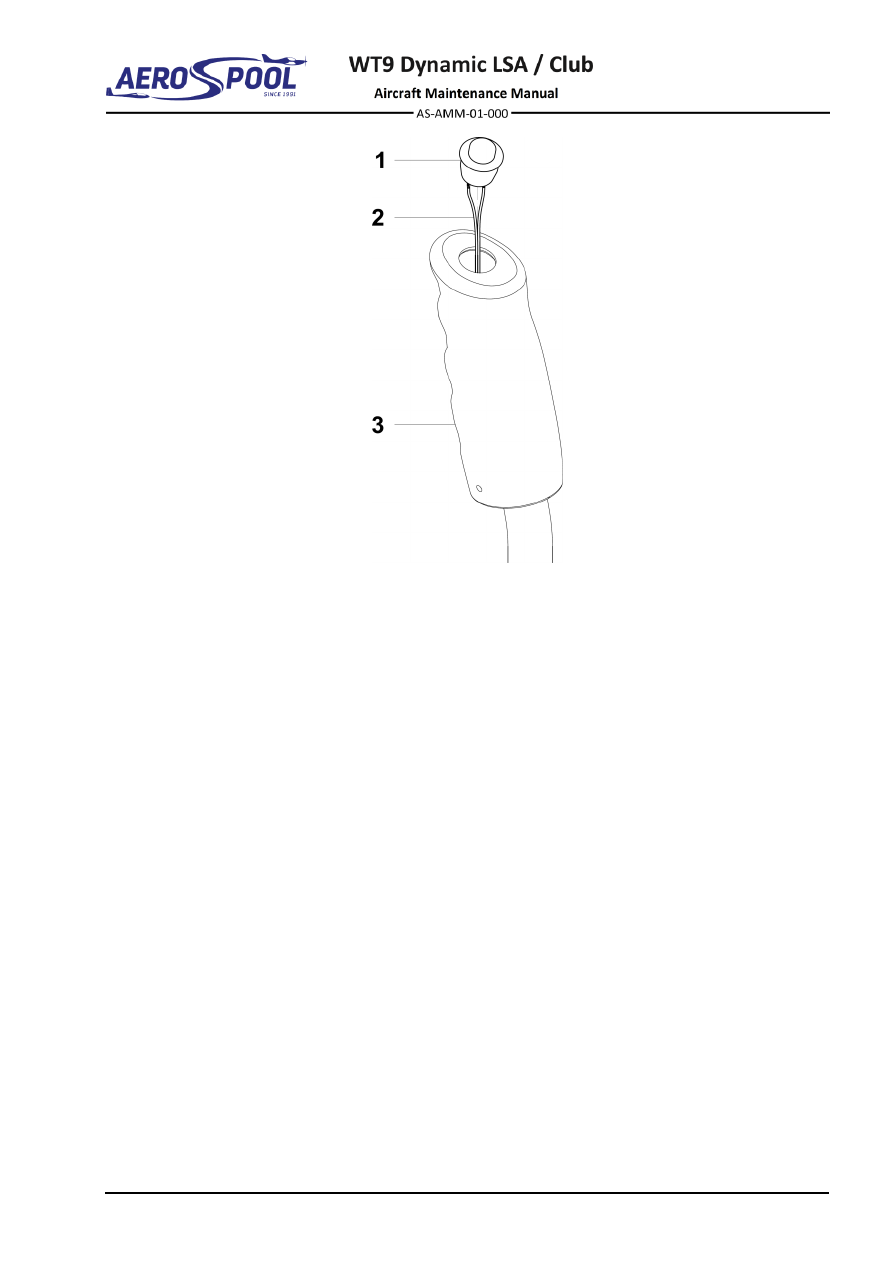

Fig. 23-5  Push-To-Talk button Removal / Installation





Effectivity:

 ALL

22. 05. 2017







COMMUNICATIONS



C.

Audio socket

Type of maintenance:

Line

Personnel qualification:   Independent  certifying  staff  qualified  in  accordance


with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Flat screwdriver

1 pc

Wrench 13

1 pc

Shrink tube

3 pcs

Persons

1

Tab. 23-3 Recommended tools, materials, persons and documentation



(1)  Headphone, or microphone socket removal:

(a)  Set

MASTER SWITCH

 to

OFF

 position.

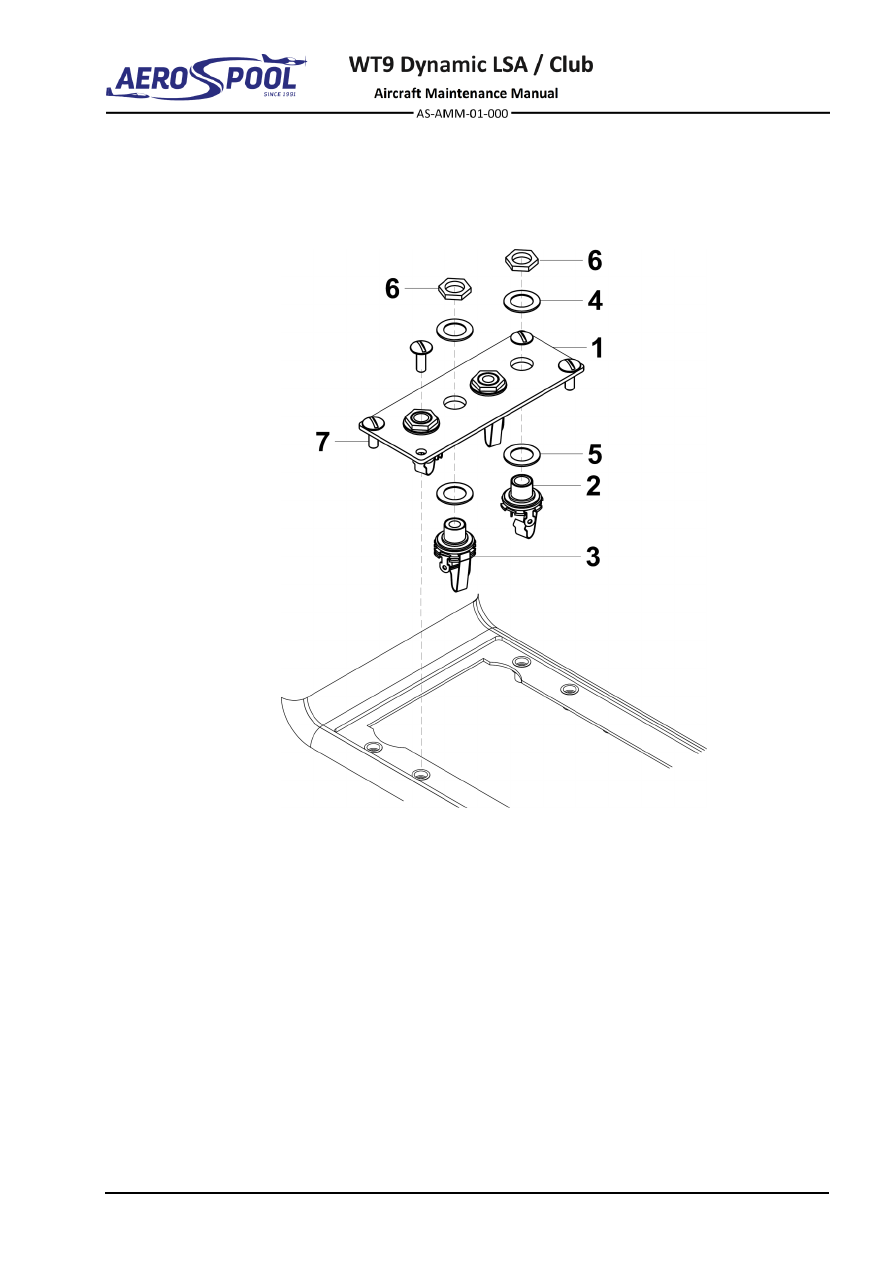

(b)  Remove  screws  (7,  Fig.  23-6).  Lift  socket  holder  (1)  with  mounted

sockets (2, 3).

(c)  Remove nut (6) on top side of the socket (2 or 3), remove insulating

front washer (4). Detach the socket from the socket holder (1), remove
insulating back washer (5).

(d)  Desolder appropriate wires.

(2)  Headphone, or microphone socket installation:

(a)  Insert shrink tubes on wires

(b)  Solder  wires  on  appropriate  connector  terminals  (2  or  3,  Fig.  23-6).

For  wires  numbering  see  Aircraft  Wiring  Manual  (Doc.  No.
AS-AWM-01-000).

(c)  Move shrink tubes to cover soldered joint. Apply heat to shrink tubes.

(d)  Insert insulating back washer (5) on socket (2 or 3), plug the socket

into socket holder (1) from bottom side of the holder, insert insulating
front washer (4), tight the nut (6).

(e)  Attach assembled audio socket to central tunnel with 4 screws (7).

(f)

Set

MASTER  SWITCH

  to

ON

  position  and  carry  out  an  operational

test.







AUDIO INTEGRATING








COMMUNICATIONS

NOTE

HEADPHONE SOCKETS HAVE LARGER  HOLE DIAMETER THAN
MICROPHONE  SOCKETS  AND  ARE  LOCATED  ON  OUTER  SIDE
OF SOCKET HOLDER.





1

– Socket holder

5

– Insulating back washer

2

– Headphone socket

6

– Nut

3

– Microphone socket

7

– Screw M4

4

– Insulating front washer



Fig. 23-6  Push-To-Talk button Removal / Installation





CONTENTS






ELECTRICAL

POWER

24  ELECTRICAL POWER

CONTENTS

GENERAL ......................................................................... 3



1.



INTRODUCTION ....................................................................... 3



24-30



DC GENERATION ............................................................ 5



1.



DESCRIPTION .......................................................................... 5



A.



Generator system .............................................................. 5



B.



Battery ............................................................................... 5



C.



SV-BAT-320 backup battery .............................................. 5



2.



MAINTENANCE PRACTICES ................................................... 6



A.



Generator .......................................................................... 6



B.



Voltage regulator ............................................................... 6



C.



Battery ............................................................................... 8



D.



SV-BAT-320 backup battery ............................................ 10



24-40



EXTERNAL POWER ....................................................... 13



1.



DESCRIPTION ........................................................................ 13



2.



MAINTENANCE PRACTICES ................................................. 13



A.



External power socket ..................................................... 13



24-60



DC ELECTRICAL LOAD DISTRIBUTION....................... 15



1.



DESCRIPTION ........................................................................ 15



2.



MAINTENANCE PRACTICES ................................................. 17



A.



12 V socket ...................................................................... 17



B.



ETA 106-P10 circuit breakers .......................................... 17



C.



KLIXON 7277-2 circuit breakers ...................................... 17



D.



Switches .......................................................................... 17



E.



Propeller regulator ........................................................... 17



F.



Trim switches .................................................................. 17







GENERAL






ELECTRICAL

POWER

24-00  GENERAL

1.  INTRODUCTION

The information in this chapter covers DC  generation, external power, and electrical
load distribution.

This aircraft is equipped with a dual-wire type electrical system. The system has two
sources of electrical power - generator and 12 V battery. A generator integrated into
the  engine  and  connected  to  a  rectifier/voltage  regulator  supplies  power
to the electrical system. 12 V / 17 Ah or 12V / 20 Ah battery is charged by the generator
and supplies power for starting the engine and for equipment while the engine is not
running.

Two  SV-BAT-320  backup  batteries  provide  of  backup  power  to  SkyView  system
displays and modules.

The electrical circuits of the system are, with the exception of the engine start circuit,
protected  by  automatic  circuit  breakers.  Figure  24-1  and  24-2,  shows  a  simplified
schematic  diagram  of  the  electrical  system.  For  detailed  wiring  diagrams  refer
to Aircraft Wiring Manual (Doc. No. AS-AWM-01-000).

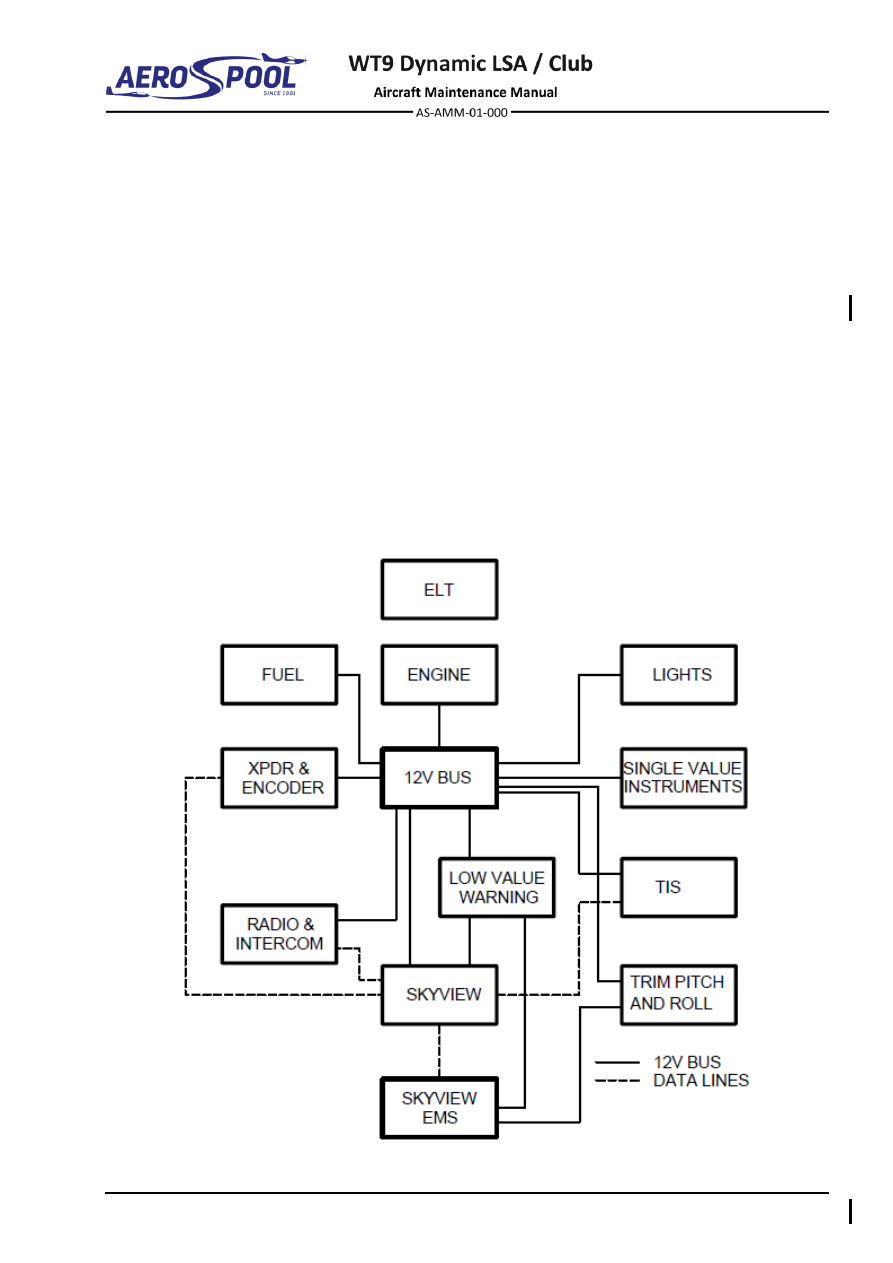

Fig.  24-1



Simplified Schematic Diagram















Content      ..     11      12      13      14     ..
