WT9 Dynamic LSA. AIRCRAFT MAINTENANCE MANUAL (AS-AMM-01-000, 22. 05. 2017) - page 12





SAFETYING






STANDARD

PRACTICES - AIRFRAME

E.

Loctite

NOTE

Loctite  type  and  suitable  cleaner  is  listed  in  the  relevant  chapter  in  the
Materials table.

(1)  Use of Loctite:

(a)  Loctite is used on the aircraft when it is impossible to cotter pins/lock

wire a fastener or if cotter pins/lock wire is impractical.

(b)  Use only Loctite of the same type as that which was originally used.

(c)  Application of Loctite should be accomplished at temperature above

15°C to ensure proper curing.

(2)  Prepare surface:

(a)  Clean all parts to which Loctite is to be applied.

(b)  Surfaces must be clean and free of dust, oil, grease, condensation,

moisture, and other contaminations.

(3)  Apply Loctite to threaded fasteners:

(a)  Select correct type of Loctite.

(b)  Clean threaded surfaces with suitable degreaser.

(c)  Apply Loctite to threads by brushing, dipping, or running applicator

over threads.

NOTE

Loctite  may  be  applied  to  either  the  nut  or  bolt;  however,  for
blind hole applications, coat the sides of the blind hole and first
two threads of the male fastener.

(d)  Assemble parts and torque using normal torque (Chapter 20-10).

(e)  Excessive Loctite may be removed using a cotton cloth dampened

with cleaner.









CONTENTS






AIR

CONDITIONING

21  AIR CONDITIONING

CONTENTS

GENERAL ......................................................................... 3



1.



INTRODUCTION ....................................................................... 3



2.



TROUBLESHOOTING ............................................................... 3



21-20



DISTRIBUTION ................................................................. 5



1.



DESCRIPTION .......................................................................... 5



A.



Cockpit ventilation ............................................................. 5



2.



MAINTENANCE PRACTICES ................................................... 7



A.



Control box ........................................................................ 7



B.



Ventilation control .............................................................. 7



21-40



HEATING ........................................................................ 11



1.



DESCRIPTION ........................................................................ 11



A.



Cockpit heating ................................................................ 11



2.



MAINTENANCE PRACTICES ................................................. 12



A.



Control box ...................................................................... 12



B.



Heat exchanger ............................................................... 15



C.



Heating deflector ............................................................. 15



D.



Heating control ................................................................ 17











GENERAL







AIR

CONDITIONING



21-00  GENERAL

1.  INTRODUCTION

The WT9 Dynamic LSA Club aircraft is equipped with heating and ventilation system
that ensures delivery fresh ambient air and cockpit heating.

The heating and ventilation system consists of hot and cold air running through a
control box on the firewall. Cold air is received from the induction ram air tunnel. Hot
air is received from air via the water radiator through the heat exchanger on the
muffler box. Cold and hot air are selected by the controls on the lower central
instrument panel.

2.  TROUBLESHOOTING



TROUBLE

POSSIBLE CAUSE

REMEDY

Burning smell in the
cockpit.

Exhaust heat-exchanger
cracked.

Replace or repair the
heat exchanger.

Ventilating system
supplies cold air when set
to OFF.

Control cable out of
adjustment.

Adjust the venting control
cable.

Heating system supplies
warm air when set to
OFF.

Control cable out of
adjustment.

Adjust the heating control
cable.















DISTRIBUTION







AIR

CONDITIONING



21-20  DISTRIBUTION

1.  DESCRIPTION

A.

Cockpit ventilation

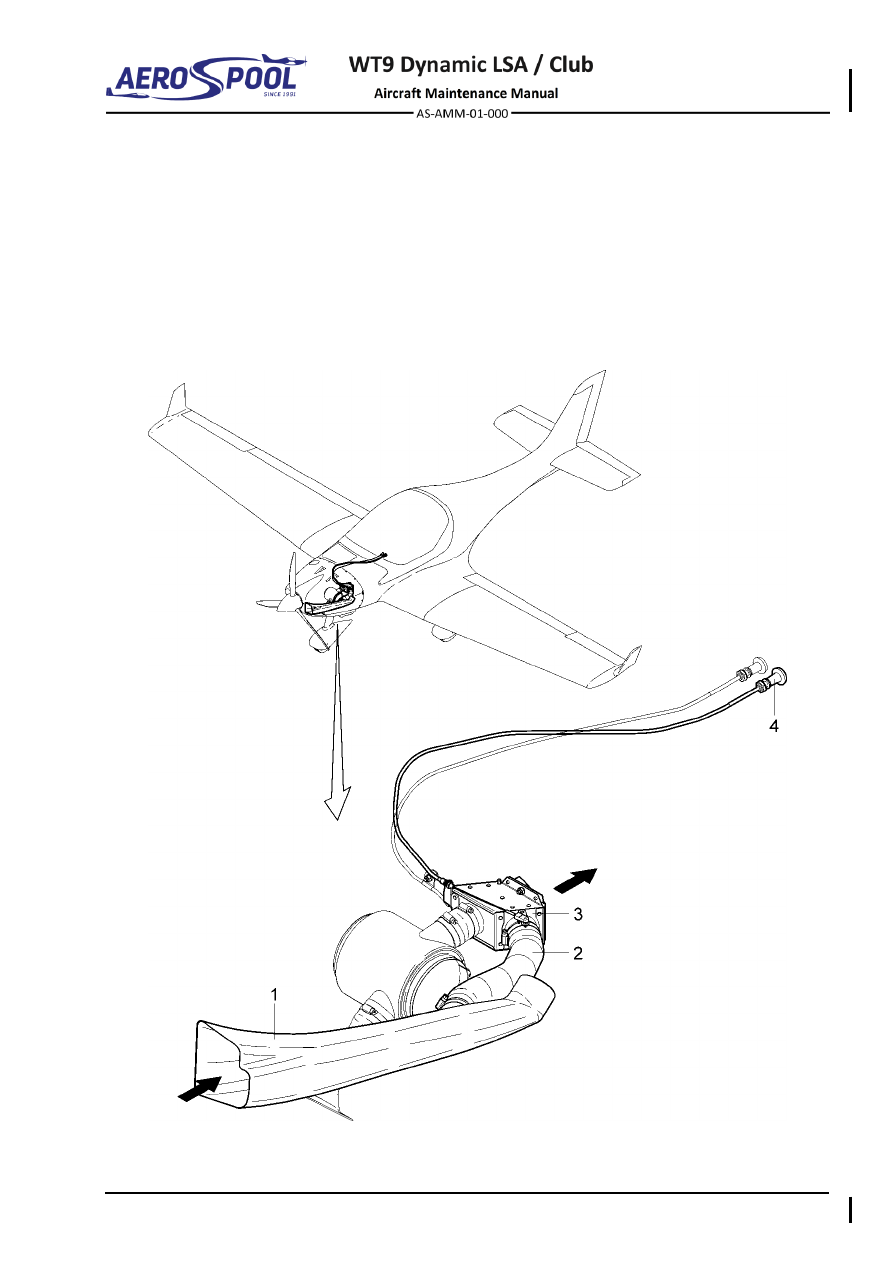

Venting air comes from the ram air tunnel (1, Fig. 21-1) installed on the left side
of lower engine cowling and directs through the air hose (2) to the control box
(3). Amount of venting air entering the cockpit is controlled by the

CABIN

VENTILATION

 controller (4).

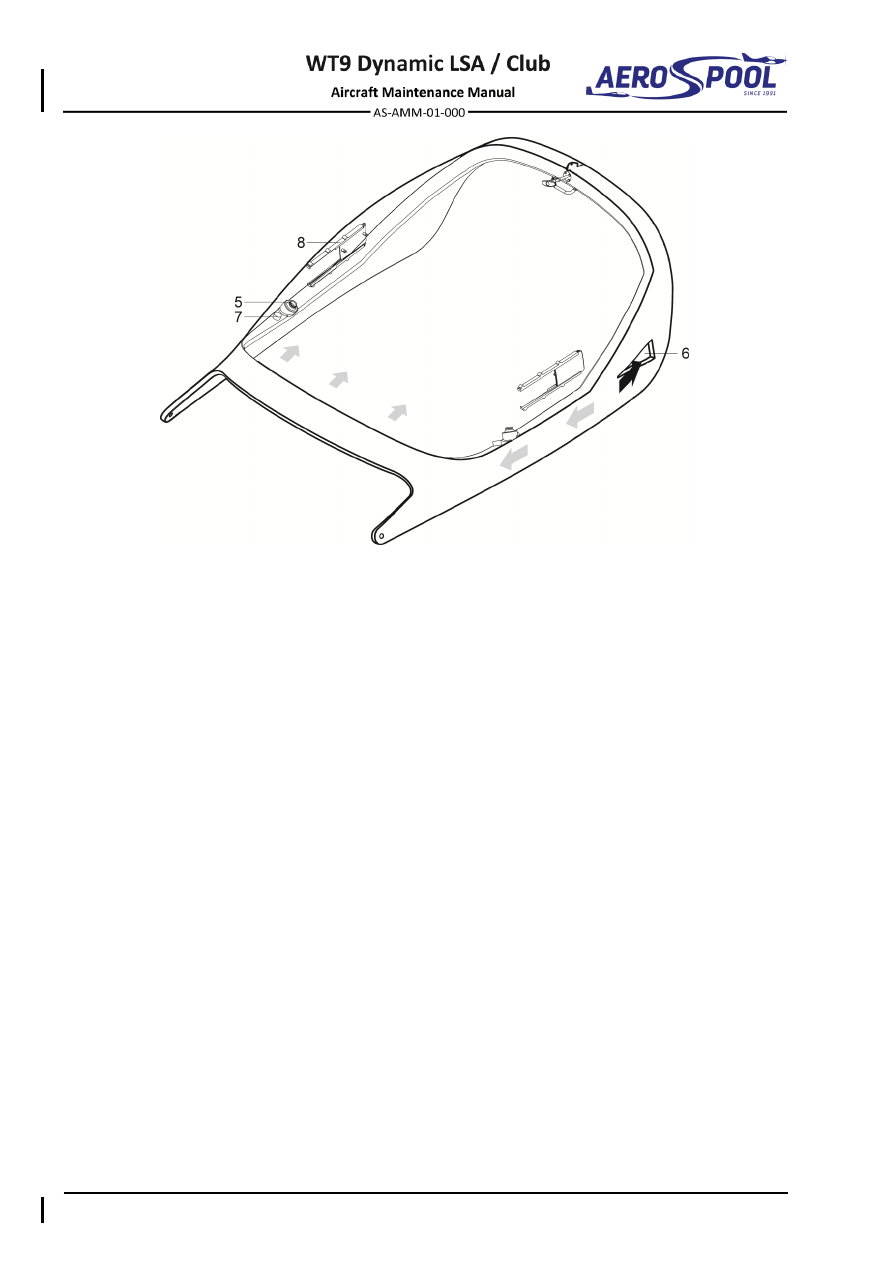

Fig.  21-1  Cockpit Ventilation (page 1 of 2)





Effectivity:

 ALL

04. 07. 2019






AIR
CONDITIONING





1

–  Ram air tunnel

5

–  Eyeball vents

2

–  Air hose

6 -

NACA intake

3

–  Control box

7 -

VENTILATION

 knob

4

–

CABIN VENTILATION

 controller



8 -

Sliding window

Fig.  21-1  Cockpit Ventilation (page 2 of 2)



Additional venting air supply the eyeball vents (5). The eyeball vents receive the
venting air from the NACA intakes (6) located on the both sides of canopy.
Venting air from NACA intakes is also distributed through the canopy frame to
the small holes blowing the windshield. This air is regulated by

VENTILATION



knobs (7) located on the both sides of canopy in front of eyeball vents. For
ventilation also may be used sliding windows on the canopy.







DISTRIBUTION







AIR

CONDITIONING



2.  MAINTENANCE PRACTICES

A.

Control box

For maintenance practices see Chapter 21-40.

B.

Ventilation control

Type of maintenance:

Line

Personnel qualification:

Independent certifying staff qualified in accordance



with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Wrench 10

1 pc

Special wrench 14

1 pc

Screwdriver 5

1 pc

Hex key 4

1 pc

Hex key 5

1 pc

Solder set

1 pc

Knife

1 pc

Pliers

1 pc

Cable tie 2.6

7 pcs

Cable tie 3.6

5 pcs

Shrink tube Ø4.8 x 2.4 mm

AR

Adhesive sealing tape TESA FIX 20 mm

AR

Lockwire Ø0.8 mm

AR

Loctite 243

AR

Persons

1

Tab. 21-1 Recommended tools, materials, persons and documentation

WARNING

ENGINE  IGNITION  MUST  BE  SWITCHED  OFF.  DISCONNECT
NEGATIVE TERMINAL OF AIRCRAFT BATTERY.





Effectivity:

 ALL

04. 07. 2019






AIR
CONDITIONING



(1)  Ventilation control removal:

(a)  Make sure that the

IGNITION

 switches are set to

OFF

.

(a)  Remove the engine cowlings (Chapter 71-10).

(b)  Unscrew cable end fitting (1, Fig. 21-3), remove shrink tube, and

unsolder thread rod (2).

(c)  From the cockpit, remove the inner cable by pulling handle (12).

(d)  Remove cable tie (13), unstick adhesive tape (14), pull green sleeve

(11).

NOTE

The ball can drop from green sleeve (11).

(e)  Unscrew the nut (15), remove washer (16) and pull out control cable

(9) from central console.

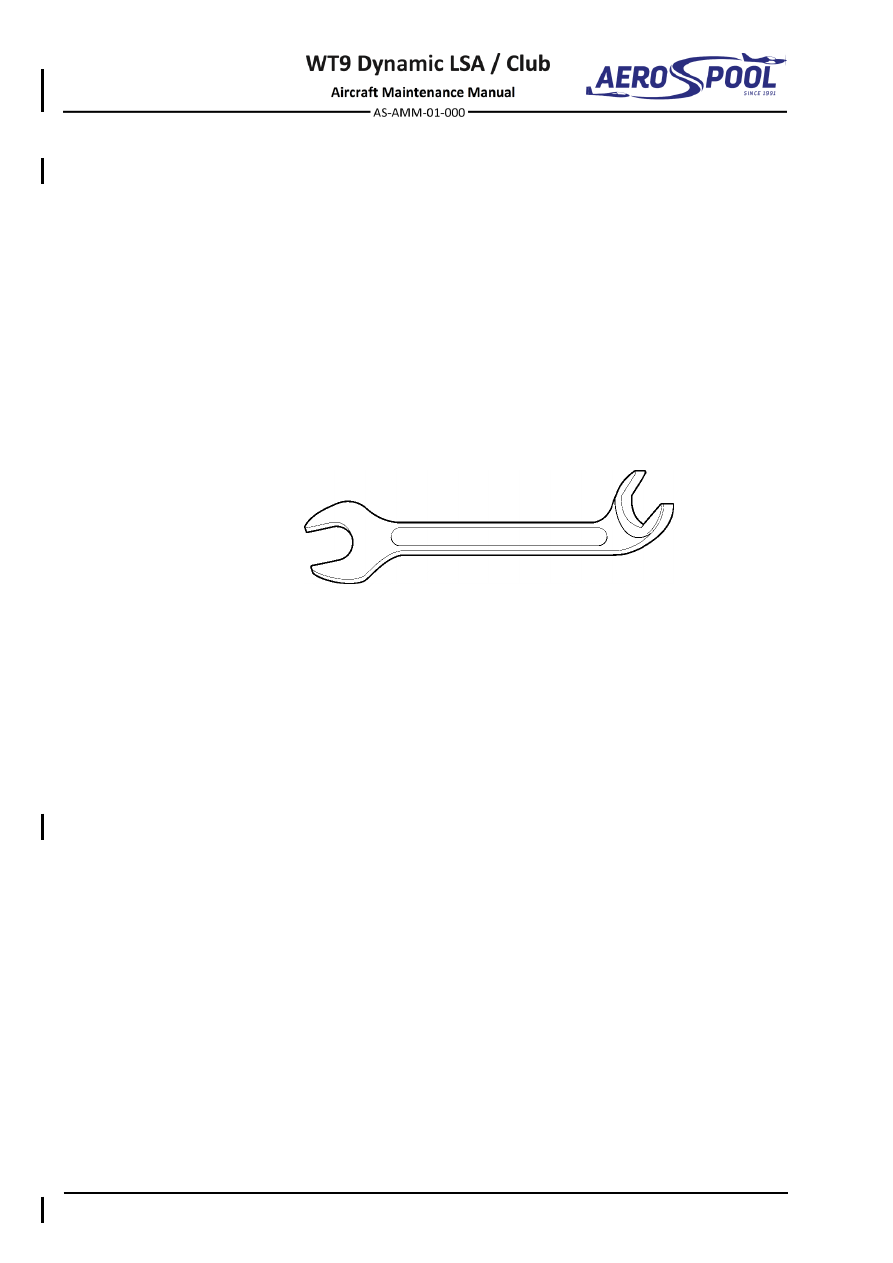

Fig.  21-2 Special Wrench Size 14

NOTE

For  easier  removal  use  special  tool  (Fig.  21-2)  and  hex  key
inserted on control cable end from cockpit side.

(f)

At engine side of firewall, remove screw shackle (4, Fig. 21-3), by
removing lockwire (8), unscrew nuts (5) and remove washers (6; 7).

(2)  Ventilation control installation:

(a)  Make sure that the

IGNITION

 switches are set to

OFF

.

(b)  Thoroughly clean and lubricate all movable parts of the ventilation

system with oil before each assembling. Refer to lubrication chart
(Chapter 12-20).

(c)  Control cable (9, Fig. 21-3) passes through central console (17).

(d)  Rotate the control cable (9) so the ball is at the top.

(e)  Slide washer (16) and tighten the nut (15) secure by using Loctite

243.

NOTE

For better performance use special wrench (Fig. 21-2) and hex
key inserted in control cable end from cockpit side.









DISTRIBUTION







AIR

CONDITIONING



(f)

Insert the ball and simultaneously slide on the green sleeve
(11, Fig. 21-3):



  Push the green sleeve (11) just to first indication of minimal

resistance.



  Check for correct operation by pulling and pushing handle; the

ball must engage with ratchet, movement must not be free.

(g)  Apply two layers of textile adhesive tape (14) and lock it with cable tie

(13).

(h)  Insert the cable through hole on firewall.

(i)

Assemble screw shackle (4) with nuts (5) and washers (6; 7) and
bowden end (3); put them on control cable (9) and secure them with
lockwire (8).

(j)

Secure control cable (9) with cable ties (3.6 mm) along the length as
required.

(k)  Push handle (14) in, leaving a gap of 2 mm and set selector lever

(20) to position flap fully open.

(l)

Cut inner wire to correct length, solder thread rod (2), slide shrink
tube and screw on cable end fitting (1), and adjust end fitting to
connect with nipple on bellcrank.

(m)  Shrink the shrink tube on thread rod (2).

(n)  Connect cable end fitting (1) to the lever (20).

(o)  Carry out test and check:



  If all screws connections are tight.



  Operation of control flap (fully open and fully close).



  That no foreign objects remain in the aircraft or engine

compartment.

(p)  Install the engine cowlings (Chapter 71-10).





Effectivity:

 ALL

04. 07. 2019






AIR
CONDITIONING





1

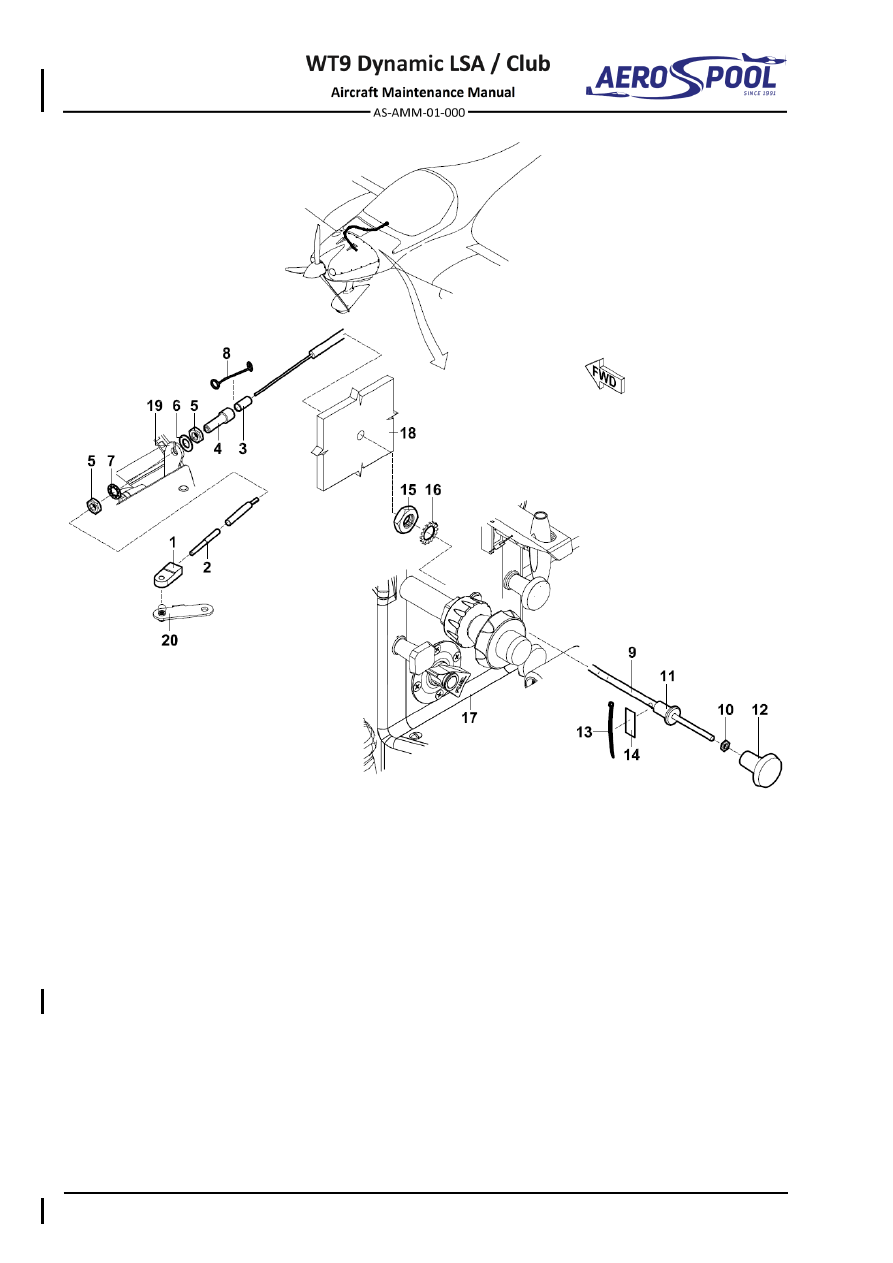

–  Cable end fitting

12

–  Handle

2

–  Thread rod

13

–  Cable tie 2.6

3

–  Bowden end

14

–  Textile adhesive tape

4

–  Screw shackle

15

–  Low nut M10

5

–  Low nut M6

16

–  Serrated locking washer Ø10.5

6

–  Washer Ø6.4 x 12 x 0.5

For information:

7

–  Serrated locking washer Ø6.4

17

–  Central console

8

–  Lockwire Ø0.8 mm

18

–  Firewall

9

–  Control cable

19

–  Selector

10

–  Low nut M4

20

–  Selector lever

11

–  Green sleeve



Fig.  21-3  Ventilation Control Removal / Installation







HEATING







AIR

CONDITIONING



21-40  HEATING

1.  DESCRIPTION

A.

Cockpit heating

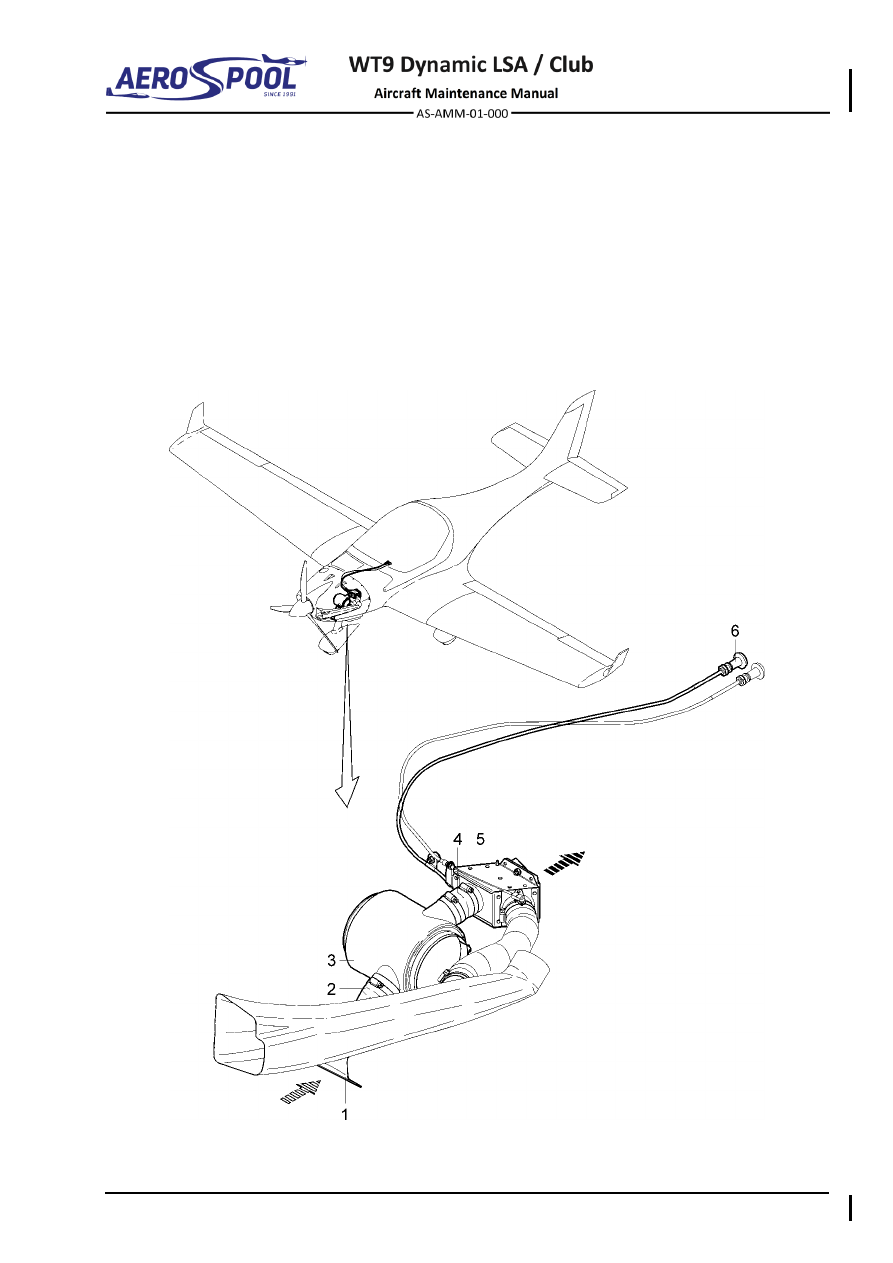

The preheat air is received from the deflector (1, Fig. 21-4) installed behind the
water radiator and directs through the air hose (2) to the exchanger (3) on the
muffler to be heated. Hot air from the exchanger directs through the air hose (4)
to the control box (5). Amount of warm air entering the cockpit is controlled by
the

CABIN HEATING

 controller (6).



Fig.  21-4  Cockpit Heating





Effectivity:

 ALL

04. 07. 2019






AIR
CONDITIONING



2.  MAINTENANCE PRACTICES

A.

Control box

Type of maintenance:

Line

Personnel qualification:

Independent certifying staff qualified in accordance



with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Screwdriver 5

1 pc

Special wrench 14

1 pc

Wrench 10

1 pc

Wrench 8

1 pc

Hex key 4

1 pc

Soldering gun

1 pc

Pliers

1 pc

Knife

1 pc

Cable tie 3.6

3 pcs

Cable tie 8

2 pcs

Shrink tube Ø4.8 x 2.4 mm

AR

Lockwire Ø0.8 mm

AR

Sealing adhesive tape TESA FIX 20 mm

AR

Gasket sealant-

silicone 300°C

AR

Persons

2

Tab. 23-2 Recommended tools, materials, persons and documentation

WARNING

ENGINE  IGNITION  MUST  BE  SWITCHED  OFF.  DISCONNECT
NEGATIVE TERMINAL OF AIRCRAFT BATTERY.

(1)  Control box removal:

(a)  Make sure that the

IGNITION

 switches are set to

OFF

.

(b)  Remove the engine cowlings (Chapter 71-10).

(c)  Remove airbox (Chapter 71-60).

(d)  Remove air hose (21, Fig. 21-5), by loosening clamp (23), and

removing cable tie.

(e)  Remove air hose (22), by loosening hose clamps (23).









HEATING







AIR

CONDITIONING

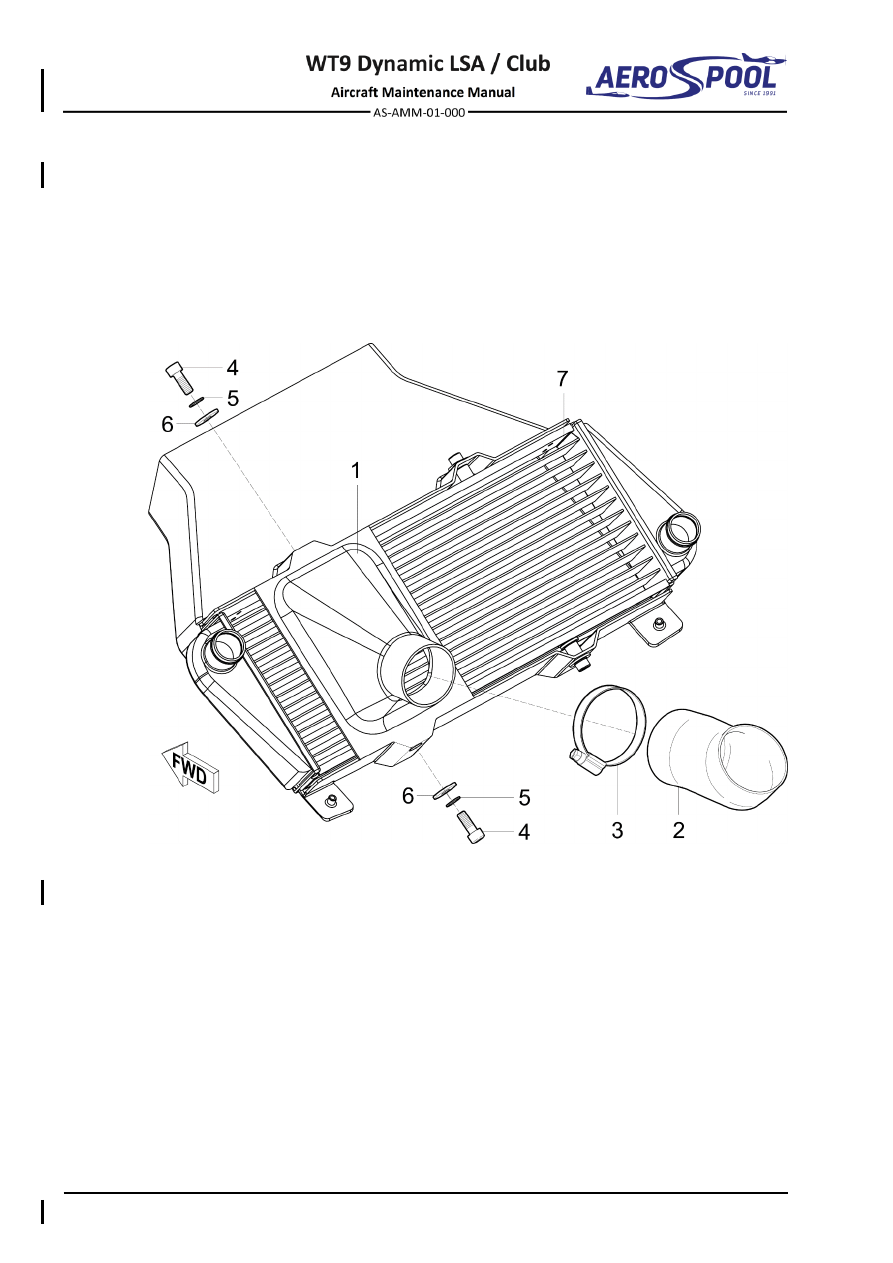

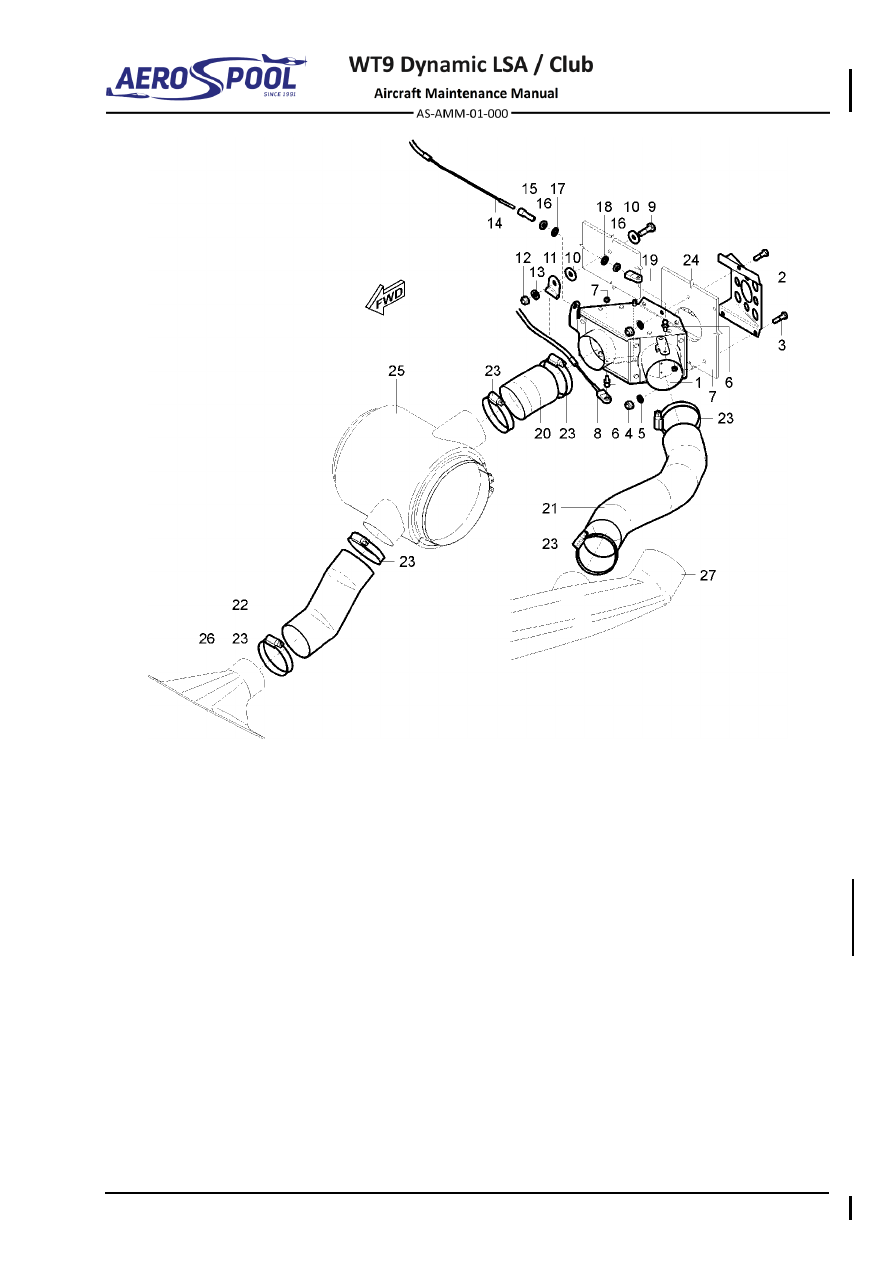

1

–  Control box

15 -  Screw shackle

2

–  Rectifier warm air

16 -  Low nut M6

3

–  Bolt M5 x 18 (3 pcs)

17 -

Washer Ø6.4 x 12 x 0.5

4

–  Self-locking nut M5 (3 pcs)

18 -

Serrated locking washer Ø6.4

5

–  Washer Ø5.3 x 10 x 1 (3 pcs)

19 -  Cable end fitting

6

–  Ball joint M3

20

–  Air hose Ø51 x 75

7

–  Self-locking nut M3

21 -

Air hose Ø51 x 370

8

–  Control cable of heating

22 -

Air hose Ø51 x 160

9

–  Bolt M6x20

23 -

Hose clamp Ø40 x 60

10

–  Washer Ø6.4 x 18 x 1.6

For information:

11

–  P clamp

24 -  Firewall

12

–  Self-locking nut M6

25 -  Heat exchanger

13 -

Washer Ø6.4 x 12 x 1.6

26 -  Heating deflector

14 -  Control cable of vent

27 -  Ram air tunnel

Fig.



21-5



Control Box Removal / Installation





Effectivity:

 ALL

04. 07. 2019






AIR
CONDITIONING



(f)

Remove the heating deflector (26) (see Chapter 21-40, 2.C.(1)).

(g)  Remove the heat exchanger (25) (Chapter 78-10).

(h)  Remove air hose (20), by loosening hose clamp (23).

(i)

Disconnect control cables (8; 14) from selector box (1).

(j)

Remove cable end fitting (19) from cable (14).

(k)  Remove screw shackle (15), by removing lockwire, unscrew nut (16)

and remove washers (17; 18).

(l)

Remove the selector box (1) with rectifier warm air (2), by
unscrewing the nuts (4), removing the washers (5) and bolts (3).

(m)  As necessary, unscrew the nut (12), remove the washers (13; 10),

bolt (9) and disconnect control cable (8) with P clamp (11) from
firewall.

(2)  Control box installation:

(a)  Make sure that the

IGNITION

 switches are set to

OFF

.

(b)  Before installation of the heating and ventilation system parts, check

free operating of selector box (1, Fig. 21-5), check the air hoses (20;
21; 22) for cracks.

(c)  If cracked use new air hoses. Apply two layers of sealing adhesive

tape on each end.

(d)  Thoroughly clean and lubricate all movable parts of heating and

ventilation system with oil before each assembling (Chapter 12-20).

(e)  From cockpit side, put the rectifier warm air (2) on firewall (24) and

push the bolts (3); from engine side of firewall put the



selector box

(1), washers (5) and tighten the nuts (4).

NOTE

If using a new selector box (1) push ball joints (6) on flap levers
and tighten the nuts (7).

(f)

Slide air hose (20) at selector box (1) and secure with hose clamp
(23).

(g)  Install the heat exchanger (25) (Chapter 78-10).

(h)  Slide air hose (20) on heat exchanger (25) and secure it with hose

clamp (23).

(i)

Slide heating deflector (26) on air hose (22) and secure with hose
clamp (23).

(j)

Install the heating deflector (26) (see 2.C.(2)).

(k)  Slide air hose (21) on selector box (1) and secure with hose clamp

(23) and cable tie (8 mm) to engine mount (under cable tie must be
banded hose with sealing adhesive tape).

(l)

Install heating control cable (8) (see 2.D.(2)) and ventilation control
cable (14) (see Chapter 21-20, 2.B.(2)).









HEATING







AIR

CONDITIONING



NOTE

Control cable for heating (8), instead of screw shackle, has a P
clamp (11) installed on firewall with bolt (9), washers (10; 13) and
nut (12).

(m)  Seal the control cables in the firewall around the bowdens with

gasket sealant.

(n)  Install Airbox (Chapter 71-60).

(o)  Check if hoses are firmly secured and sealed and check operation of

heating and ventilation flaps (fully open and fully close).

(p)  Install the engine cowlings (Chapter 71-10).

B.

Heat exchanger

For removal / installation, see the Chapter 78-10.

C.

Heating deflector

Type of maintenance:

Line

Personnel qualification:

Independent certifying staff qualified in accordance



with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Screwdriver 5

1 pc

Hex key 5

1 pc

Pliers

1 pc

Persons

1

Tab. 21-3 Recommended tools, materials, persons and documentation

WARNING

ENGINE  IGNITION  MUST  BE  SWITCHED  OFF.  DISCONNECT
NEGATIVE TERMINAL OF AIRCRAFT BATTERY.

(1)  Heating deflector removal:

(a)  Make sure that the

IGNITION

 switches are set to

OFF

.

(b)  Remove the engine cowlings (Chapter 71-10).

(c)  Remove air hose (2, Fig. 21-6) from the heating deflector (1), by

loosening hose clamp (3).

(d)  Remove heating deflector (1), by unscrewing bolts (4) and removing

washers (5; 6).





Effectivity:

 ALL

04. 07. 2019






AIR
CONDITIONING



(2)  Heating deflector installation:

(a)  Make sure that the

IGNITION

 switches are set to

OFF

.

(b)  Slide heating deflector (1, Fig. 21-6) on air hose (2) and secure with

hose clamp (3).

(c)  Install heating deflector (1) on water cooler (7) with washers (5; 6)

and bolts (4).

(d)  Check if hose is firmly secured and sealed.

(e)  Install the engine cowlings (Chapter 71-10).



1

–  Heating deflector

5

–  Serrated locking washer Ø6.4

2

–  Air hose Ø51 x 160

6

–  Washer Ø6.4 x 18 x 1.6

3

–  Hose clamp Ø40 x 60

For information:

4

–  Allen bolt M6x16

7 -

Water cooler

Fig.



21-6



Heating Deflector Removal / Installation









HEATING







AIR

CONDITIONING



D.

Heating control

Type of maintenance:

Line

Personnel qualification:

Independent certifying staff qualified in accordance



with Part-66 or higher.

Recommended tools, materials, persons and documentation:

ITEM

QUANTITY

Wrench 10

1 pc

Special wrench 14

1 pc

Screwdriver 5

1 pc

Hex key 4

1 pc

Hex key 5

1 pc

Solder set

1 pc

Knife

1 pc

Pliers

1 pc

Cable tie 2.6

7 pcs

Cable tie 3.6

5 pcs

Shrink tube Ø4.8 x 2.4

AR

Adhesive sealing tape TESA FIX 20 mm

AR

Lockwire Ø 0.8

AR

Loctite 243

AR

Persons

1

Tab. 21-4 Recommended tools, materials, persons and documentation

WARNING

ENGINE  IGNITION  MUST  BE  SWITCHED  OFF.  DISCONNECT
NEGATIVE TERMINAL OF AIRCRAFT BATTERY.

(1)  Heating control removal:

(a)  Make sure that the

IGNITION

 switches are set to

OFF

.

(b)  Remove the engine cowlings (Chapter 71-10).

(c)  Unscrew cable end fitting (1, Fig. 21-7), remove shrink tube, and

unsolder thread rod (2).

(d)  From the cockpit, remove the inner cable by pulling handle (7).

(e)  Remove cable tie (8), unstick adhesive tape (9), pull green sleeve

(6).

NOTE

The ball can drop from green sleeve (6).
