Buderus Каталог отопительной техники (2014 год) - часть 7





Logano
GE515
Напольный · Дизельное топливо/Газ · Чугунный· Отопительный · 240-510 кВт
Logano GE515
1) Присоединительный фланец в соответствии с заказом с переходом на DN 100, DN 80 или DN 65
2) Заполнять котел и установку нужно через специальный штуцер на трубе обратной линии
Типоразмер котла
240
295
350
400
455
510
5
Секции котла
шт.
7
8
9
10
11
12
Номинальная теплопроизводительность
кВт
201-240
241-295
296-350
351-400
401-455
456-510
215,6-
257,8-
316,6-
374,6-
428,4-
488,2-
Тепловая мощность сжигания
кВт
259,7
319,0
377,1
429,6
489,2
547,8
L
мм
1580
1750
1920
2090
2260
2430
Длина
LK
мм
1360
1530
1700
1870
2040
2210
Секция котла
мм
Ширина 835/высота 1315/глубина 170
Габаритные размеры
Котловой блок
мм
Ширина 835/высота 1315/длина LK
Длина
мм
1165
1335
1505
1675
1845
2015
Камера сгорания
‡
мм
515
515
515
515
515
515
Дверца горелки
Глубина
мм
142
Вес, нетто 1)
кг
1270
1430
1590
1753
1900
2060
Объем воды
л
258
294
330
366
402
438
Объем газа
л
421
487
551
616
681
745
Температура дымовых
Част.нагрузка 60 %
°C
138
138
140
129
130
140
газов 2)
Полная нагрузка
°C
164-183
161-183
161-177
157-171
159-172
164-174
Массовый поток
0,0647
0,080
0,094
0,108
0,123
0,137
Част.нагрузка 60 %
кг/с
дымовых газов -
0,092-
0,109-
0,134-
0,159-
0,182-
0,207-
Полная нагрузка 3)
кг/с
дизельное топливо
0,110
0,135
0,160
0,182
0,208
0,233
0,065
0,080
0,095
0,108
0,123
0,138
Массовый поток
Част.нагрузка 60 %
кг/с
0,092-
0,110-
0,135-
0,160-
0,183-
0,208-
дымовых газов- газ
Полная нагрузка 3)
кг/с
0,111
0,136
0,161
0,183
0,208
0,233
Дизтопливо
%
13
Содержание CO2
Газ
%
10
Необходимый напор (тяга)
Па
0
Сопротивление газоотводящего тракта
мбар
0,5-0,6
1,0-1,4
1,1-1,6
2,1-2,9
2,5-3,3
2,4-3,1
Допустимая температура подающей линии 4)
°C
115
Допустимое избыточное рабочее давление
бар
6
№ сертификата по Правилам эксплуатации
Z-FDK-MUC-00-318-302-04
приборов, работающих под давлением
Знак CE, идент. номер изделия
CE-0461 AR 6154
1) Вес с упаковкой примерно на 6-8 % больше
2) По DIN EN 303. Минимальная температура дымовых газов для расчета дымовой трубы по DIN 4705 ниже примерно на 12 K
3) Данные для полной нагрузки относятся к верхней и нижней границе диапазона номинальной теплопроизводительности
4) Граница срабатывания предохранительного ограничителя температуры STB
5059

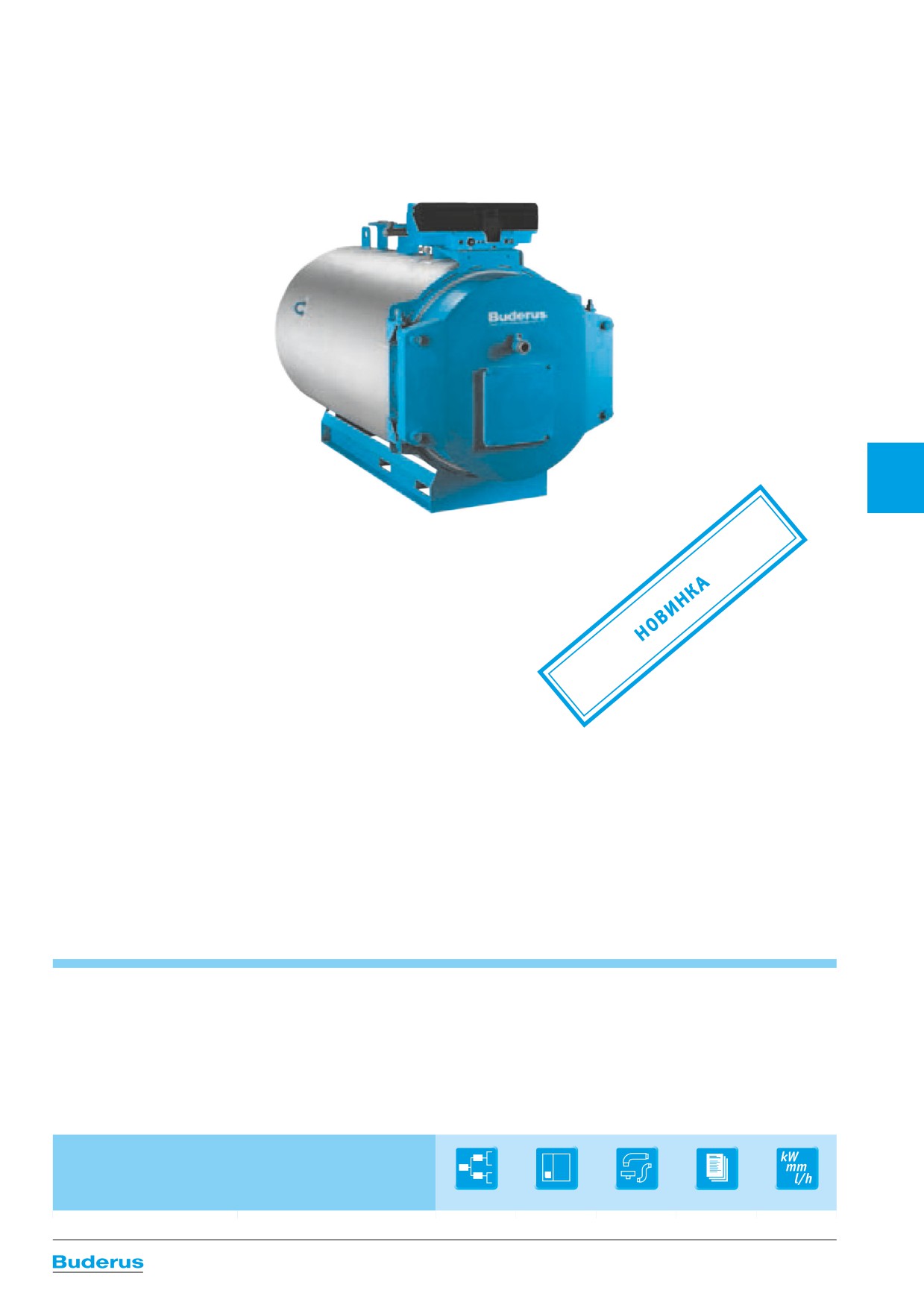

GE615
Logano
Напольный · Дизельное топливо/Газ · Чугунный· Отопительный · 570-1200 кВт
Обзор системы
Система управления
Отопительный котел
Горелка
(дополнительное оборудование)
Данные для заказа
Logamatic
4211
Logano
Logamatic
отсутствует
Ÿ стр. 5061
GE615
4321/4322
Logamatic
4212
Глава 11
Характеристики и особенности
5
Современная универсальная
природном, сжиженном газе, рапсо-
ные к гидравлике установки (дополни-
концепция котла
вом масле и биохимическом газе. Ко-
тельный заказ)
тел работает со всеми дизельными и га-
t Все функции системы управления (до-
t Низкотемпературный отопительный ко-
зовыми вентиляторными горелками по
полнительный заказ) устанавливаются
тел Ecostream по DIN EN 303 для работы
DIN EN 267 или DIN EN 676 или со зна-
просто (по принципу “Нажми и Поверни”)
на дизельном топливе или газе с плав-
ным регулированием температуры кот-
ком CE
t Возможно индивидуальное расширение
ловой воды без минимальной темпера-
t Идеально сочетается с баками-водона-
комплектации всех систем управления
туры обратной линии
гревателями Logalux SU или Logalux LT,
дополнительными модулями (дополни-
а также с различными системами управ-
тельный заказ)
t Восемь сертифицированных типоразме-
ления из программы Будерус
ров котла с номинальной теплопроизво-
дительностью 570-1200 кВт, имеют знак
t Стандартизированный коэффициент ис-
Быстрый монтаж, пуск в
СЕ
пользования (94,5 %)
эксплуатацию и техническое
t Конструкция котла выполнена по прин-
обслуживание
Низкий уровень шума в рабочем
ципу Thermostream, обеспечивающе-
t Беспроблемная транспортировка кот-
режиме
му надежную работу без смесительно-
лов благодаря поставке котлового бло-
го насоса и регулирования температуры
t Существенно снижены рабочие шумы
ка отдельными секциями или в собран-
обратной линии
благодаря звукопоглощающей подстав-
ном виде.
t Водоохлаждаемая камера сгорания с
ке под котел, шумоглушителю дымовых
t Легкий доступ к топочной камере и до-
небольшой тепловой нагрузкой и отвод
газов и звукопоглощающему кожуху го-
полнительным поверхностям нагрева,
отопительных газов по трехходовому
релки (дополнительный заказ)
простая чистка через большую поворот-
принципу
ную дверь (может открываться налево
Простое и удобное управление
или направо)
t Отопительный котел работает на ди-
зельном топливе EL по DIN 51603, на
t Регулирующие функции, адаптирован-
5060
Logano
GE615
Напольный · Дизельное топливо/Газ · Чугунный· Отопительный · 570-1200 кВт
Цены
Logano GE615
Котел
Котел
отдельными секциями
в собранном виде
Типоразмер
Цена,
Цена,
Группа
5
котла
Артикул №
руб
Артикул №
руб
скидок
570
30 005 814
833.889,-
30 005 918
875769,-
660
30 005 815
899.684,-
30 005 919
944672,-
В объем поставки не входят система
740
30 005 816
956.364,-
30 005 920
1.003.711,-
управления и горелка.
820
30 005 817
1.013.204,-
30 005 921
1.064.306,-
К установке допускаются все газовые
305
920
30 005 818
1.088.278,-
30 005 922
1.142.705,-
и дизельные вентиляторные горелки,
представленные на рынке и имеющие
1020
30 005 819
1.160.883,-
30 005 923
1.219.007,-
сертификат
1110
30 005 820
1.226.355,-
30 005 924
1.287.644,-
1200
30 005 821
1.292.525,-
30 005 925
1.357.085,-
Котел следует укомплектовать системой управления (дополнительная стоимость) Ÿ Глава 11
Горелка Buderus Logatop для котла Logano G615
Горелки подобраны в соответствии с техническими параметрами котлов Buderus
Вид
Типоразмер
Количество
Тип
Цена,
Группа
топлива
котла
ступеней
горелки
Артикул №
руб
скидок
Жидкотопливная
2
Logatop DZ 3.2-3261 1)
7 747 208 650
по запросу
Природный газ
2
Logatop GZ 3.2-3276
7 747 208 672
271.314,-
570
Газовая арматура
20-360
Rp 2”-3047 3)
7 747 208 679
123.875,-
Газовая арматура
60-360
Rp 1 1/2”-3046 3)
7 747 208 678
107.683,-
Жидкотопливная
2
Logatop DZ 3.2-3281 1)
7 747 208 652
по запросу
Природный газ
2
Logatop GZ 3.3-3306
7 747 208 673
318.092,-
660
Газовая арматура
22-360
Rp 2”-3047 3)
7 747 208 679
123.875,-
Газовая арматура
100-360
Rp 1 1/2”-3046 3)
7 747 208 678
107.683,-
Жидкотопливная
2
Logatop DZ 4-1-4121 1)
7 747 208 654
421.075,-
710
Природный газ
2
Logatop GZ 4.1N-4106
7 747 208 674
412.964,-
740
Газовая арматура
22-360
Rp 2”-4048 3)
7 747 221 011
166.733,-
Газовая арматура
60-360
Rp 1 1/2”-4042 3)
7 738 300 250
112.352,-
Жидкотопливная
2
Logatop DZ 4-1-4121 1)
7 747 208 654
421.075,-
Природный газ
2
Logatop GZ 4.1N-4106
7 747 208 674
412.964,-
Газовая арматура
820, 920
22-360
DN 65-4069 3)
7 747 208 680
524.820,-
Газовая арматура
38-360
Rp 2”-4048 3)
7 747 221 011
166.733,-
Газовая арматура
60-360
Rp 1 1/2”-4042 3)
7 738 300 250
112.352,-
Рекомендации по ценам без обязательств. Не предназначены для конечного потребителя, только как основа для расчетов. НДС не включен.
5061
GE615
Logano
Цены
Напольный · Дизельное топливо/Газ · Чугунный· Отопительный · 570-1200 кВт
Вид
Типоразмер
Количество
Тип
Цена,
Группа
топлива
котла
ступеней
горелки
Артикул №
руб
скидок
Жидкотопливная
2
Logatop DZ 4-1-4121 1)
7 747 208 654
421.075,-
Природный газ
2
Logatop GZ 4.2N-4206
7 747 208 675
411.863,-
1020
Газовая арматура
22-360
DN 65-4069 3)
7 747 208 680
524.820,-
Газовая арматура
60-360
Rp 2”-4048 3)
7 747 221 011
166.733,-
Жидкотопливная
2
Logatop DZ 4.2-4221 1)
7 747 208 655
421.075,-
Природный газ
2
Logatop GZ 4.2N-4206
7 747 208 675
411.863,-
1110
Газовая арматура
22-360
DN 65-4069 3)
7 747 208 680
524.820,-
710
Газовая арматура
60-360
Rp 2”-4048 3)
7 747 221 011
166.733,-
Жидкотопливная
2
Logatop DZ 4.2-4221 1)
7 747 208 655
421.075,-
Природный газ
2
Logatop GZ 4.2N-4206
7 747 208 675
411.863,-
Газовая арматура
1200
22-360
DN 80-4082 3)
7 747 208 681
553.464,-
Газовая арматура
38-360
DN 65-4069 3)
7 747 208 680
524.820,-
Газовая арматура
60-360
Rp 2”-4048 3)
7 747 221 011
166.733,-
5
1) В объем поставки входят форсунки
3) Поставляется отдельно
Рекомендации по ценам без обязательств. Не предназначены для конечного потребителя, только как основа для расчетов. НДС не включен.
5062
Logano
GE615
Напольный · Дизельное топливо/Газ · Чугунный· Отопительный · 570-1200 кВт
Цены
Комплектующие
Цена,
Группа
Обозначение
Описание
Артикул №
руб
скидок
t Для Logamatic 4212/4321/4322
Кронштейн для крепления
t Для монтажа на правой или левой боковой стенке
63 027 555
19.275,-
системы управления
котла
t Требуется для кронштейна системы управления
Кабель горелки
7 079 690
1.245,-
t 2 -ая ступень, длина 8 м
t Круглый, для подающей (VK) и обратной (RK) линий,
сталь PN 6
5 663 160
5.334,-
Приварной фланец
с переходом с DN 150 на DN 100 - за шт.
5 663 162
5.470,-
с переходом с DN 150 на DN 125 - за шт.
5 663 034
6.799,-
DN 150 - за шт.
333
t Предохранительное устройство контроля количества
воды
t Коллектор со штуцерами
t Термометр
t Манометр с запорным вентилем и контрольным
5
Группа безопасности котла
фланцем
t Колпачковый вентиль
t По DIN 4751-2
t PN 6 DN 150
вертикальное исполнение
7 747 304 839
91.022,-
горизонтальное исполнение
7 747 304 838
97.798,-
DSH 143 F001 Ограничитель
t Для группы безопасности котла
DSH 143 F001
21.073,-
максимального давления
740
DSL 143 F001 Ограничитель
t Для группы безопасности котла
DSL 143 F001
14.833,-
минимального давления
t
Для гидравлического запирания на установках с
несколькими котлами
t
С плотным закрытием
t
Тарелка и шпиндель из нержавеющей стали,
2 кольцевых уплотнения для фланцев PN 6,10 и 16
Кольцевая дроссельная заслонка
t
Смонтирован в комплекте с серводвигателем
с серводвигателем
t
Протекание: < 0,0001 % от KVS
t
Максимальное рабочее давление: 16 бар
t
Максимальная рабочая температура: 130 °C
DE16X F 200 + AR30W23-F001 DN 100
81 687 210
52.919,-
DE16X F 200 + A 44W 2-F001 DN 125
81 687 212
51.345,-
DE16X F 200 + A 44W 2-F001 DN 150
81 687 214
101.180,-
Шумоглушитель выхлопных газов
t DN 360
5 074 554
48.924,-
Уплотнительная манжета на
t DN 360
присоединительный участок
5 354 022
8.125,-
333
дымовой трубы
для типоразмера 570
5 093 420
24.214,-
для типоразмера 660
5 093 422
25.755,-
для типоразмера 740
5 093 424
28.725,-
Звукопоглощающая подставка
для типоразмера 820
5 093 426
30.744,-
под котел
для типоразмера 920
5 093 428
31.803,-
для типоразмера 1020
5 093 430
34.989,-
для типоразмера 1110
5 093 432
35.466,-
для типоразмера 1200
5 093 434
37.593,-
Размер SH II a для дизельной горелки
7 747 304 807
171.463,-
Размер SH II a для газовой горелки
7 747 304 812
140.909,-
Размер SH II b для дизельной горелки
7 747 304 808
136.450,-
Звукопоглощающий кожух горелки
Размер SH II b для газовой горелки
7 747 304 813
134.857,-
Размер SH III для дизельной горелки
7 747 304 809
177.806,-
Размер SH III для газовой горелки
7 747 304 814
182.479,-
Рекомендации по ценам без обязательств. Не предназначены для конечного потребителя, только как основа для расчетов. НДС не включен.
5063
GE615
Logano
Цены
Напольный · Дизельное топливо/Газ · Чугунный· Отопительный · 570-1200 кВт
Цена,
Группа
Обозначение
Описание
Артикул №
руб
скидок
‡ D
‡ K1
‡ K2
Резьба
300
340
406
M12
7 057 646
7.860,-
195
230
270
M10/M12
63 008 480
7.804,-
210
235
M10
63 000 992
11.842,-
270
298
M12
63 004 220
10.886,-
Пластина с отверстиями
M10
63 004 143
185
210
7.860,-
333
под горелку
M12
63 004 147
215
240
7.860,-
210
230
M10
63 004 150
7.860,-
260
310
M12
63 004 151
7.860,-
165
186
M10
63 004 152
7.860,-
195
300
M12
63 004 154
7.860,-
230
280
M12
7 057 634
7.805,-
225
270
M12
7 057 640
7.860,-
5
t Для группы безопасности
Предохранительный клапан
3 бар
82 643 682
50.291,-
DN 65/100
5 бар
82 643 690
50.291,-
t Для чистки дополнительных поверхностей нагрева
333
t Состоит из 3 щеток и ручек для них
Комплект для чистки котла
для типоразмеров 570-740
83 570 130
5.578,-
для типоразмеров 820-1020
83 570 132
4.410,-
для типоразмеров 1110-1200
83 570 134
5.791,-
Подробная информация по бакам-водонагревателям Ÿ Глава 10
Рекомендации по ценам без обязательств. Не предназначены для конечного потребителя, только как основа для расчетов. НДС не включен.
5064
Logano
GE615
Напольный · Дизельное топливо/Газ · Чугунный· Отопительный · 570-1200 кВт
Logano GE615
t Секции котла из высококачественного
камера и трехходовая схема движения
t Прочная крышка котла
чугуна GL 180 M
отопительных газов внутри котла явля-
t Возможна поставка как в собранном
t Технология Thermostream, т.е. повыше-
ются идеальными предпосылками для
виде, так и отдельными секциями. Это
ние температуры внутри котла проис-
уменьшения эмиссий вредных веществ.
упрощает установку оборудования в
ходит за счет гидравлического вырав-
Значительно снижены показатели вы-
стесненных условиях
нивания при поступлении воды в ко-
бросов NOx
t Небольшая занимаемая котлом пло-
тел через большую верхнюю ступицу,
t Небольшая объемная нагрузка камеры
щадь благодаря его компактной кон-
дальнейшего смешивания воды и рас-
сгорания
струкции
пределения ее внутри котла для подо-
t Трехходовой принцип отвода дымовых
t Разнообразные комбинации с горелка-
грева обратного потока. Это имеет ряд
газов внутри котла
ми, системами управления и баками-во-
преимуществ в конструкции установки:
t Водоохлаждаемая камера сгорания
донагревателями
- нет ограничения объемного расхода
t Большая фронтальная дверь может от-
t Большой выбор дополнительного обору-
теплоносителя, поэтому не требуется
крываться налево или направо - что
дования для быстрого монтажа, адапти-
установка насоса котлового контура
обеспечивает удобный доступ при про-
рованного к определенному котлу
- отсутствуют требования к поддержа-
ведении чистки и технического обслужи-
t Предназначен для работы на дизельном
нию минимальной температуры обрат-
вания
топливе или газе - применяемое дизель-
ной линии, поэтому не нужно про-
t Простая чистка котла спереди
ное топливо EL по DIN 51 603 или любой
водить мероприятия по ее повышению
t Теплоизоляция толщиной 100 мм сни-
вид газа при установке газовой вентиля-
t Оптимизированная водоохлаждаемая
жает теплопотери до минимума
торной горелки
5
Поставка
Котловой блок в собранном виде
Котловой блок с дверцей горелки
1 палета
Продольная планка для обшивки котла и подпиточная труба
1 коробка
Обшивка котла
2 коробки
Теплоизоляция
1 упаковка в пленку
Система управления (дополнительная комплектация)
1 коробка
Система управления (дополнительная комплектация)
1 коробка
Рекомендации по проектированию
Гидравлическое сопротивление
просверленными отверстиями можно при-
t теплоизоляцию
присоединительного
котла по воде
обрести по дополнительному заказу.
участка из несгораемого материала, за-
щищающую от образования конденсата
При сжигании газа требуется, чтобы дав-
и выполняющую дополнительную функ-
ление в местной газовой сети (рабочее
цию по шумоглушению
давление) соответствовало необходи-
мому давлению на входе в горелку
Условия эксплуатации
Подробная информация
Температура дымовых газов/
в Рабочем листе K 6 Ÿ Глава 14
подключение к дымовой трубе
Можно повысить температуру дымовых
Качество воды
газов, удалив направляющие пластины
Лица, ответственные за эксплуатацию
дымовых газов или стопорные ребра в
котла, должны понимать, что не сущест-
передней секции (см. также инструкцию
вует идеально чистой воды, которая го-
по монтажу). Если этого недостаточно, то
дилась бы для передачи тепла без пред-
потребуется согласовать систему отвода
варительной водоподготовки. Поэтому,
дымовых газов таким образом, чтобы не
чтобы обеспечить экономичный и безот-
допустить повреждений из-за образова-
казный режим работы установки, следует
Дизельные и газовые вентиляторные
ния конденсата дымовых газов.
уделить особое внимание водоподго-
горелки
Высокие требования для поддержания
товке, качеству воды и, прежде всего,
В принципе, может быть установлена лю-
пониженной температуры дымовых газов,
контролю за ее текущим состоянием. При
бая дизельная или газовая горелка, испы-
пусковых условий, бесшумной работы
этом необходимость проведения водо-
тательный образец которой соответеству-
требуют тщательных расчетов и исполнения
подготовки на отопительных установках
ет DIN
4787 или DIN EN 267 и 4788 или
присоединительного участка - дымохода,
надо рассматривать не только с точки зре-
DIN EN 676.
соединящего котел с дымовой трубой.
ния безаварийной работы, но также для
Следует соблюдать:
экономии энергии и сохранения всего
В системах мощностью свыше 70 кВт сле-
оборудования в целом. Проведение
дует устанавливать котел с двухступенча-
t герметичность присоединительного уча-
той горелкой или горелкой с плавно регу-
стка
водоподготовки является важным факто-
ром в повышении экономичности, надеж-
лируемой мощностью сгорания или уста-
t размеры по DIN 4705 (расчет дымовых
ности, долговечности и, не в последнюю
навливать несколько котлов.
труб)
очередь, в поддержании постоянной экс-
t разделение корпусного шума на участке
Необходимо надежное обеспечение прео-
плуатационной готовности отопительной
котел - дымовая труба
доления сопротивления в тракте дымовых
установки.
t плавность отводов, по возможности, с
газов. Горелка монтируется на закреплен-
°
Подробная информация
углом 45
ную пластину. Пластину под горелку с
в Рабочем листе K 8 Ÿ Глава 14
5065
GE615
Logano
Напольный · Дизельное топливо/Газ · Чугунный· Отопительный · 570-1200 кВт
Заполнение установки
Чтобы избежать возможные в связи с
Подробная информация по бакам-
этим повреждения котла и обеспечить
водонагревателям Ÿ Глава 10
Для того, чтобы избежать попадания хо-
безукоризненную работу системы, мы ре-
лодной воды непосредственно в горячий
Мероприятия по шумоглушению
комендуем установить в обратную линию
котел при его заполнении или при добав-
устройство для удаления шлама.
Возможны следующие меры по шумоглу-
лении в него воды, например, при авто-
шению:
матических устройствах наполнения, на
Системы отопления пола
трубе обратной линии предусмотрен спе-
t шумоглушитель выхлопных газов
В системах отопления пола с применением
циальный штуцер для наполнения котла.
t шумопоглощающий кожух горелки
кислородопроницаемых пластмассовых
Устройство для удаления шлама
труб
(DIN
4726) необходима установка
t звукопоглощающие подставки под котел
теплообменника между отопительным кот-
При установке котла в уже существующую
лом и системой отопления пола.
Осмотры
систему, перед его подключением систе-
му нужно тщательно промыть для удал-
Для обеспечения экологичного и беспере-
ения грязи и шлама. Иначе возникнут
Приготовление горячей воды
бойного режима работы мы рекомендуем
отложения, которые приведут к местным
Отопительный котел может работать с
проводить регулярное техническое обслу-
перегревам, шумам и коррозии.
любым баком-водонагревателем.
живание котла и горелки.
Помещение для установки котла
Фундамент
необходимо выдерживать рекомендуе-
мые расстояния от стен.
5
Длина
Длина
При уменьшении рекомендуемых рассто-
Типоразмер
фундамента
полосовой
котла
LK
стали L1 3)
яний будет невозможно проводить чистку,
мм
мм
используя предлагаемый комплект для
чистки котла. Как вариант, мы предлага-
570
1670
1470
ем использовать щетки для чистки с
660
1840
1640
укороченными ручками (длиной пример-
но 1 м) или проводить влажную чистку.
740
2010
1810
Помещение для установки оборудования
820
2180
1980
должно быть защищено от холода и иметь
хорошую вентиляцию. Кроме того, нужно
920
2350
2150
следить за тем, чтобы воздух, поступа-
1020
2520
2320
1) Минимум 800 мм при использовании
ющий на горение, не был загрязнен пы-
бокового кронштейна для системы
лью или галогеносодержащими углево-
1110
2690
2490
управления
дородами. Галогеносодержащие углево-
1200
2860
2660
дороды всех видов содержатся, напри-
Помещение для установки котла
3) Полосовая сталь 100 x 5 мм или угловая
мер, в аэрозольных упаковках, в
сталь 100 x 50 x 8 мм необходима для
растворителях и очистителях, в лаках,
Расстояние A
2)
обеспечения скольжения секций котла при
красках, а также в клеях.
Типоразмер котла
мм
сборке ниппельных соединений. При
использовании звукопоглощающей
570-820
2300 (1400)
подставки можно отказаться от полосовой
или угловой стали
920-1200
3000 (1500)
При установке отопительного котла сле-
AB = выступ горелки
дует соблюдать приведенные минималь-
L см. технические параметры Ÿ стр. 5067
ные расстояния (указаны в скобках). Для
2) Рекомендуемое расстояние от стены
удобства проведения монтажных, сервис-
(размеры в скобках соответствуют
ных работ и технического обслуживания
минимальному расстоянию от стены)
5066
Logano
GE615
Напольный · Дизельное топливо/Газ · Чугунный· Отопительный · 570-1200 кВт
Logano GE615
1) Присоединительный фланец в соответствии с заказом DN 150 или с переходом на DN 125 или DN 100
2) Заполнять котел и установку нужно через специальный штуцер на трубе обратной линии
Типоразмер котла
570
660
740
820
920
1020
1110
1200
5
Секции котла
шт.
9
10
11
12
13
14
15
16
от кВт
511
571
661
741
821
921
1021
1111
Номинальная теплопроизводительность
до кВт
570
660
740
820
920
1020
1110
1200
от кВт
546,5
610,7
707,0
792,5
878,1
985,0
1092,0
1188,0
Тепловая мощность сжигания
до кВт
616,2
713,5
800,0
886,5
994,6
1102,0
1200,0
1297,0
L
мм
1926
2096
2266
2436
2606
2776
2946
3116
Длина
LK
мм
1804
1974
2144
2314
2484
2654
2824
2994
Габаритные
Секция котла
мм
Ширина 1096/высота 1640/глубина 170
размеры
Котловой блок
мм
Ширина 1096/высота 1640/длина LK
Длина
мм
1525
1695
1865
2035
2205
2375
2545
2715
Камера сгорания
‡
мм
680
680
680
680
680
680
680
680
Дверца горелки
Глубина
мм
145
Вес, нетто 1)
кг
2505
2747
2990
3232
3475
3710
3953
4147
Объем воды
л
561
621
681
741
801
861
921
981
Объем газа
л
922
1027
1132
1237
1342
1447
1552
1657
Част.нагрузка
Температура
°C
140
60 %
дымовых газов 2)
°C
170-180
Полная нагрузка
Дизтопливо,
кг/с
0,1537
0,1778
0,1995
0,2207
0,2479
0,2750
0,2992
0,3234
част.нагрузка 60 %
Дизтопливо,
0,2320-
0,2592-
0,3001-
0,3364-
0,3727-
0,4181-
0,4635-
0,5043-
Весовой поток
кг/с
полная нагрузка 3)
0,2615
0,3028
0,3396
0,3763
0,4222
0,4678
0,5093
0,5505
дымовых
Газ, част.
газов
кг/с
0,1542
0,1785
0,2002
0,2215
0,2760
0,2760
0,3003
0,3246
нагрузка 60%
Газ,
0,2328-
0,2602-
0,3012-
0,3376-
0,3741-
0,4196-
0,4652-
0,5061-
кг/с
полная нагрузка 3)
0,2625
0,3039
0,3408
0,3776
0,4237
0,4694
0,5112
0,5525
Дизтопливо
%
10
Содержание CO2
Газ
%
13
Необходимый напор (тяга)
Па
0
Сопротивление газоотводящего тракта
мбар
2,4
3,4
4,2
4,2
4,1
4,5
5,4
5,8
Допустимая температура подающей
°C
115
линии 4)
Допустимое избыточное рабочее
бар
6
давление
№ сертификата по Правилам эксплуатации
Z-FDK-MUC-00-318-302-05
приборов, работающих под давлением
Знак CE, идент. номер изделия
CE-461 AS 255
1) Вес с упаковкой примерно на 6-8 % больше
2) По DIN EN 303. Минимальная температура дымовых газов для расчета дымовой трубы по DIN 4705 ниже примерно на 12 K
3) Данные для полной нагрузки относятся к верхней и нижней границе диапазона
5067
5
5068
6
Logano SK655
Глава 6
Logano
Напольный · Дизельное топливо/Газ · Стальной · 120-1850 кВт
120-1850 кВт
SK655/SK755 t
стр. 6003
стр. 6004
стр. 6006
стр. 6008
стр. 6011
6001
6
6002
Logano
SK655/SK755
Напольный · Дизельное топливо/Газ · Стальной · 120-1850 кВт
Обзор системы
Котел
Горелка
Система управления
Исполнение
(доп. оборудование)
Logano
SK655 - 120
- 190
- 250
- 300
- 360
Logano
Logamatic
SK655
4321/4322/4324
со стр. 6005
Без горелки
Logamatic
Logano
4212
SK755
Logano
SK755 - 420
- 500
- 600
- 730
- 820
- 1040
6
- 1200
- 1400
- 1850
со стр. 6005
Характеристики и особенности
Универсальная концепция котла
Работа с пониженным уровнем шума и
Быстрый монтаж, пуск в эксплуатацию
низкими выбросами вредных веществ
и техническое обслуживание
t Низкотемпературный водогрейный ко-
тел, имеет топочную камеру с поворо-
t Минимальные потери тепла через те-
t Беспроблемный монтаж горелок других
том газового потока для работы на ди-
плоизоляцию
производителей на пластину с просвер-
зельном топливе или газе
t Не требуется минимальны объем цир-
ленными под горелку отверстиями
t Котел имеет знак CE для всех обычных
кулирующей воды
t Адаптированная к котлу группа безопа-
газовых вентиляторных горелок с но-
t Низкие выбросы вредных веществ с ды-
сности
минальной теплопроизводительностью
мовыми газами
t Удобный доступ и простая чистка топоч-
120-1850 кВт
ной камеры
t Котел предназначен для работы на ди-
Простое и удобное управление
t У котлов SK745 мощностью 1400 кВт и
зельном топливе EL по DIN 51 603, на
выше система автоматики устанавлива-
t Регулирующие функции, согласованные
природном и сжиженном газе. Котел мо-
ется с правой стороны на боковой пане-
с гидравликой установки
жет работать со всеми дизельными и га-
ли котла
t Простая настройка всех функций систе-
зовыми вентиляторными горелками по
мы управления (по принципу “Нажми и
EN 267 и EN 676 или имеющими знак СЕ.
Поверни”)
t Комбинируется с различными баками-во-
t Возможно расширение комплектации
донагревателями из программы Будерус
всех систем управления дополнитель-
t Комбинируется с различными система-
ными модулями
ми управления из программы Будерус
6003
SK655/SK755
Logano
Цены
Напольный · Дизельное топливо/Газ · Стальной · 120-1850 кВт
Logano SK655 - от 120 кВт до 360 кВт
Типоразмер котла
120
190
250
300
360
Высота с учетом системы
1157
1220
1255
1255
1320
управления / мм
Ширина / мм
800
850
890
890
955
Длина / мм
1522
1668
1817
1895
1933
Вес / кг
450
520
610
670
800
Типоразмер
Цена,
Группа
котла
Артикул №
руб.
скидок
120
7 738 500 600
213.933,-
190
7 738 500 601
229.534,-
Система управления не входит в комплект поставки.
250
7 738 500 602
250.260,-
306
Выберите систему управления котлу (дополнительная стоимость)
Ÿ см. главу 11
300
7 738 500 603
279.447,-
6
360
7 738 500 604
306.150,-
Рекомендации по ценам без обязательств. Не предназначены для конечного потребителя, только как основа для расчетов. НДС не включен.
6004
Logano
SK655/SK755
Напольный · Дизельное топливо/Газ · Стальной · 120-1850 кВт
Цены
Logano SK755
Типоразмер котла
420
500
600
730
820
Высота с учетом системы
1320
1430
1430
1430
1430
управления / мм
Ширина / мм
955
1040
1040
1040
1040
Длина / мм
2142
2075
2320
2270
2469
Вес / кг
900
1040
1150
1360
1460
Типоразмер котла
1040
1200
1400
1850
Высота 1) / мм
1475
1475
1612
1730
Ширина с учетом системы
1470
1470
1610
1730
управления / мм
Длина / мм
2600
2882
3050
3340
Вес / кг
1790
2070
2660
3600
6
1) Высота с учетом системы управления
Типоразмер
Цена,
Группа Группа
котла
Артикул №
руб.
скидок скидок
420
7 738 500 605
325.818,-
500
7 738 500 606
376.157,-
600
7 738 500 607
439.449,-
730
7 738 500 608
527.708,-
Система управления не входит в комплект поставки.
820
7 738 500 609
542.132,-
306
Выберите систему управления котлу (дополнительная стоимость)
Ÿ см. главу 11
1040
7 738 500 610
565.571,-
1200
7 738 500 611
724.008,-
1400
7 738 500 612
865.406,-
1850
7 738 500 613
1.037.310,-
Рекомендации по ценам без обязательств. Не предназначены для конечного потребителя, только как основа для расчетов. НДС не включен.
6005
SK655/SK755
Logano
Цены
Напольный · Дизельное топливо/Газ · Стальной · 120-1850 кВт
Комплектующие
Цена,
Группа
Обозначение
Описание
Артикул №
руб.
скидок
Система
t Система управления Logamatic 4000
управления
Ÿ см. главу «Системы управления»
t Защита котла
Ограничитель макс. давления DSH 143 F 001
DSH 143 F 001
21.073,-
740
Ограничитель миним. давления DSL 143 F 001
DSL 143 F 001
14.833,-
Ограничитель
давления
DN 200
5 074 548
19.959,-
DN 250
5 074 550
27.423,-
Шумоглушитель
DN 300
5 074 552
37.731,-
DN 360
5 074 554
48.924,-
Уплотнительная
DN 200
5 354 016
3.562,-
манжета на
DN 250
5 354 018
4.089.-
соединительный
DN 300
5 354 020
5.207,-
участок дымовой
DN 360
5 354 022
8.125,-
трубы
DN 400
5 354 045
3.870,-
для мощности 120-300 кВт
87 381 268 120
5.950,-
6
для мощности 360-500 кВт
87 381 268 130
7.297,-
для мощности 600-730 кВт
87 381 268 140
8.419,-
Звукопоглощаю-
для мощности 820-1040 кВт
87 381 268 150
14.594,-
щая подставка
для мощности 1200 кВт
87 381 268 160
16.165,-
под котел 1)
для мощности 1400 кВт
87 381 268 170
20.543,-
для мощности 1850 кВт
87 381 268 180
25.258,-
Комплект
t
Для очистки поверхности вторичного нагрева и
для чистки
камеры сгорания
котла
t
Входит в комплект поставки котла
333
Пластина с отверстиями под горелку
∅D
∅K
Резьба
Плита
SK655, 120 - 190 кВт
105
150
M8
A
63 026 871
7.043,-
160
224
M8
A
63 026 868
6.392,-
M10
140
170
M8/M10
5 431 312
B
4.120,-
K
M8
M8
K
160
20/230 1)
M10
A
5 431 315
4.120,-
D
D
165
186
M10
A
7 057 648
M8
M8
13.593,-
M10
A
B
Пластина с отверстиями под горелку
∅ D
∅ K
Резьба
Плита
SK655/SK755, 250 - 600 кВт
130
170
M8
A
7 057 580
8.045,-
160
224
M8
A
63 027 946
10.402,-
140
175
M10
D
7 057 628
7.489,-
K
K
K
D
D
D
165
186
M10
A
7 057 620
5.966,-
185
210
M10
A
7 057 621
8.045,-
185
224
M12
A
7 057 626
8.045,-
A
C
D
200
270
M12
A2)
7 057 618
6.102,-
200
280
M12
C
7 057 614
5.152,-
210
235
M10
A
7 057 616
5.271,-
225
270
M12
A
7 057 624
4.994,-
270
298
M12
A
7 057 630
8.045,-
Рекомендации по ценам без обязательств. Не предназначены для конечного потребителя, только как основа для расчетов. НДС не включен.
6006
Logano
SK655/SK755
Напольный · Дизельное топливо/Газ · Стальной · 120-1850 кВт
Цены
Цена,
Группа
Обозначение
Описание
Артикул №
руб.
скидок
Пластина с отверстиями под горелку
∅D
∅K
Резьба
Плита
SK755, 730 - 1850 кВт
165
186
M10
A
63 029 976
6.522,-
185
210
M10
A
63 029 972
6.522,-
305
330
M12
A
63 030 809
20.526,-
K
325
400
M12
A
63 030 810
13.915,-
D
Группа
t В соответствии со стандартом DIN EN 12828
8 718 583 198
43.433,-
безопасности
t Коллектор со штуцерами
t Манометр с запорным вентилем и контрольным
фланцем
t Колпачковый вентиль
t Соединения для: 2 ограничителя максимального
значения, 1 ограничитель минимального давления
1) Двойная окружность с отверстиями
2) Расположение отверстий повернуто на 30° вправо
6
Рекомендации по ценам без обязательств. Не предназначены для конечного потребителя, только как основа для расчетов. НДС не включен.
6007
SK655/SK755
Logano
Напольный · Дизельное топливо/Газ · Стальной · 120-1850 кВт
Logano SK655/SK755
t Камера сгорания с незначительной объ-
ведении чистки и технического обслу-
t Большой выбор комплектующих для
емной нагрузкой и двухходовой принцип
живания
адаптированного дополнительного обо-
прохода горячих газов для низкоэмисси-
t Теплоизоляция толщиной 80 мм и дверца
рудования и быстрого монтажа
онного режима при высоком стандарти-
горелки, превосходно удерживающая те-
t Преднаначен для работы на дизельном
зированном коэффициенте использова-
пло, снижают теплопотери до минимума
топливе или газе - дизельное топливо
ния (93 %)
t Простая чистка котла спереди
EL по DIN 51 603 или все виды газа по
t Большая фронтальная дверь может
t Разнообразные комбинации с горелка-
Рабочему листу G 260 при использова-
открываться налево или направо, что
ми, системами управления и баками-во-
нии газовых вентиляторных горелок
обеспечивает удобный доступ при про-
донагревателями
Метод поставки
Корпус котла в комплекте с:
Изоляцией
Дверцей камеры сгорания
1 транспортным устройством
Щеткой для чистки
Упаковкой
Технической документацией
Рекомендации по проектированию
6
Гидравлическое сопротивление котла по воде
Logano SK655/SK755
100
10
1 - SK655 - 120 кВт
1
2
3
4
2 - SK655 - 250, 190, 300 кВт
3 - SK655/SK755 - 360, 420 кВт
4 - SK755 - 500, 600 кВт
1
1
10
100
Объемный расход [м3/ч]
Logano SK755
100
10
1 - SK755 730, 820, 1040, 1200 кВт
2 - SK755 1400 кВт
1
2
3
3 - SK755 1850 кВт
1
10
100
1000
Объемный расход [м3/ч]
Гидравлическое сопротивление
Коэффициент полезного действия
Дизельная / газовая вентиляторная
котла по воде
котла
горелка
t Гидравлическое сопротивление водяно-
t Коэффициент полезного действия котла
t Горелка монтируется на закрепленную
го контура - это разница давлений в при-
hK представляет собой отношение отда-
пластину. Пластину под горелку с прос-
соединительных штуцерах подающей и
ваемой мощности к входной мощности в
верленными отверстиями можно прио-
обратной линий котла. Оно зависит от
зависимости от температуры обратной
брести по дополнительному заказу. При
типоразмера котла и объемного расхода
линии котла.
сжигании газа требуется согласование
воды в греющем контуре.
сетевого давления и давления, необхо-
димого для горелки.
6008
Logano
SK655/SK755
Напольный · Дизельное топливо/Газ · Стальной · 120-1850 кВт
Температура дымовых газов/
ству воды и, прежде всего, контролю за
Приготовление воды для ГВС
подключение к дымовой трубе
ее текущим состоянием
t Котел может работать с любым баком-
t Применение завихрителей позволяет в
t При этом необходимость проведения во-
водонагревателем. Особые преимуще-
определен ных пределах изменять тем-
доподготовки на отопительных установ-
ства имеют комбинации котла с баками
пературу дымовых газов в соответствии
ках надо рассматривать не только с точ-
серии Logalux ST/SU.
с условиями системы. Действуют усло-
ки зрения безаварийной работы, но так-
t Подробная информация по бакам-водо-
вия подключения водогрейных котлов,
же для экономии энергии и сохранения
нагревателям Logalux Ÿ Глава 10
оборудованных топками с наддувом.
всего оборудования в целом
t Проведение водоподготовки является
Мероприятия по шумоглушению
Условия эксплуатации
важным фактором в повышении эконо-
t Возможны следующие меры по шумо-
мичности, надежности, долговечности
t Подробная информация приведена в Ра-
глушению:
и, не в последнюю очередь, для поддер-
бочем листе K 6 Ÿ Глава 14
- Шумоглушитель дымовых газов
жания постоянной эксплуатационной го-
- Шумопоглощающий кожух горелки
товности отопительной установки
Качество воды
- Звукопоглощающие подставки под котел
t Лица, ответственные за эксплуатацию
t Подробная информация по шумоглуше-
Обогрев пола
котла, должны понимать, что не сущест-
нию Ÿ см.
t В системах обогрева пола с применени-
вует идеально чистой воды, которая го-
ем кислородопроницаемых пластмас-
Осмотры
дится для передачи тепла без предвари-
совых труб (DIN 4726) необходима уста-
тельной водоподготовки. Поэтому, что-
t Для обеспечения экологичного и беспе-
новка теплообменника между котлом и
бы обеспечить экономичную и безотказ-
ребойного режима работы мы рекомен-
обогревом пола
ную работу установки, следует уделить
дуем проводить регулярные осмотры
особое внимание водоподготовке, каче-
котла и горелки
Местоположение для монтажа
6
Logano SK655/755
Зазор AH
Зазор AV
Зазор AS
Котел
Размер котла
AH
мм
мм1)
мм
AS
SK655
120-360
2000
1000
250 + LBR
SK755
420-1850
2500
1) Учитывайте размер LBR (длина горелки) для размера AV и AS
(на стороне навески дверцы горелки)
AS
AV
t При установке котла следует соблюдать
сбоку на котле размер нужно взять из
го, нужно следить за тем, чтобы воздух,
приведенные минимальные расстояния
инструкции по монтажу кронштейна си-
поступающий на горение, не был загряз-
(размеры в скобках). Для удобства про-
стемы управления (дополнительный за-
нен пылью или галогеносодержащи-
ведения монтажных, сервисных работ и
каз). При уменьшении рекомендуемо-
ми углеводородами. К галогенсодержа-
технического обслуживания необходимо
го расстояния спереди будет невозмож-
щим углеводородам относятся, напри-
выдерживать рекомендуемые расстоя-
но проводить чистку, используя предла-
мер, средства в аэрозольных упаковках,
ния от стен
гаемый комплект для чистки котла. Мы
растворители, очистители, лаки, краски,
t Для установки шумоглушителя дымовых
рекомендуем, в качестве альтернативы,
а также клей
газов необходимо предусмотреть допол-
проводить влажную чистку
t Подробная информация в главе «Техни-
нительное место
t Помещение для установки оборудова-
ческая информация»
t Для крепления системы управления на
ния должно быть защищено от холода и
крон штейне
(дополнительный заказ)
иметь хорошую вентиляцию. Кроме то-
6009
SK655/SK755
Logano
Напольный · Дизельное топливо/Газ · Стальной · 120-1850 кВт
Схемы K5
Logano SK655
Logano SK755
КПД котла ηK
КПД котла ηK
96
96
95
95
94
94
Шаг 1 (60 %)
Шаг 1 (60 %)
93
93
92
92
Шаг 2 (100 %)
Шаг 2 (100 %)
91
91
90
90
50
60
70
80
50
60
70
80
Средняя температура воды в котле в °C
Средняя температура воды в котле в °C
Схема 01: КПД котла с учетом средней температуры воды в котле
Схема 04: КПД котла с учетом средней температуры воды в котле
6
Безнагрузочные потери qB
Безнагрузочные потери qB
Температура уходящих газов tAG
Температура уходящих газов tAG
0.4
200
Полная нагрузка
200
Полная нагрузка
0,2
0.3
180
180
160
160
0.2
Частичная
0,1
140
нагрузка
140
Частичная нагрузка
0.1
120
120
0
100
0
100
50
60
70
80
50
60
70
80
Средняя температура в котле в °C
Средняя температура в котле в °C
Схема 02: Безнагрузочные потери и температура уходящих газов
Схема 05: Безнагрузочные потери и температура уходящих газов
с учетом средней температуры воды в котле
с учетом средней температуры воды в котле
КПД котла ηK
КПД котла ηK
Температура уходящих газов tAG
Температура уходящих газов tAG
98
200
98
200
180
180
96
96
160
160
94
94
140
140
92
92
120
120
90
100
90
100
0
10
20
30
40
50
60
70
80
90
100
0
10
20
30
40
50
60
70
80
90
100
Нагрузка котла
Нагрузка котла
Схема 03: КПД котла и температура уходящих газов с учетом
Схема 06: КПД котла и температура уходящих газов с учетом
нагрузки котла и средней температуры воды в котле,
нагрузки котла при средней температуре воды в котле,
равной 70°C
равной 70°C
6010
Logano
SK655/SK755
Напольный · Дизельное топливо/Газ · Стальной · 120-1850 кВт
Logano SK655/SK755 120 - 820 кВт
BG
LG
A1
A2
A3
RK
VK
VSL
AA
RA
DEL
BGR
LGR
6
T
LBR
D
D
FR
LFR
Габариты котла Logano
SK655
SK755
Размер котла
120
190
250
300
360
420
500
600
730
820
Длина
LG
мм
1522
1668
1817
1895
1933
2142
2075
2320
2270
2469
Ширина
BG
мм
800
850
890
890
955
955
1040
1040
1040
1040
мм
915
1100
1240
1400
1373
1573
1503
1753
1700
1900
Опорная рама котла
LGR
мм
420
430
450
450
480
480
570
570
650
650
Угол поворота дверцы камеры
BT
мм
700
760
790
790
860
860
950
950
1060
1060
сгорания
(с системой
H
мм
1157
1220
1255
1255
1320
1320
1430
1430
1430
1430
Высота
управления)
HK
мм
937
1000
1035
1035
1100
1100
1210
1210
1320
1320
Выход
‡
DAA
мм
200
200
250
250
250
250
300
300
350
350
дымовых газов
Высота
HAA
мм
542
582
597
597
632
632
662
662
727
727
Камера
Длина
LFR
мм
865
1060
1190
1350
1260
1460
1390
1640
1585
1785
сгорания
‡
DFR
мм
390
420
450
450
488
488
548
548
624
624
Длина
LBR
мм
1)
1)
1)
1)
1)
1)
1)
1)
1)
1)
Труба горелки
‡
DMB
мм
130
240
240
240
290
290
290
290
350
350
Дверца
(Глубина
T
мм
260
260
260
260
260
260
260
260
260
260
горелки
дверцы)
HB
мм
427
442
457
457
477
477
507
507
547
547
Подающая линия котла 2)
VK
DN
65
65
65
65
80
80
100
100
125
125
Обратная линия котла 2)
RK
DN
65
65
65
65
80
80
100
100
125
125
6011
SK655/SK755
Logano
Напольный · Дизельное топливо/Газ · Стальной · 120-1850 кВт
Габариты котла Logano
SK655
SK755
Размер котла
120
190
250
300
360
420
500
600
730
820
Подающая предохранительная
VSL
DN
40
40
40
50
50
50
50
50
65
65
линия 2)
Подключение для группы
SG
1"
1"
1"
1"
1"
1"
1"
1"
1"
1"
безопасности котла
Высота фланца
(VK/VSL/RK) Hf
мм
1005
1065
1095
1095
1165
1165
1255
1255
1255
1365
A1
мм
240
345
495
470
540
540
450
450
620
620
Фланец VK/VSL/RK
A2
мм
170
205
185
200
225
225
365
365
350
350
A3
мм
400
400
413
573
437
637
516
766
541
541
DEL
DN
Слив
1 1/4“
1 1/4“
1 1/4“
1 1/4“
1 1/4“
1 1/4“
1 1/4“
1 1/4“
1 1/4“
1 1/4“
HEL
мм
Слив
RA
100
100
100
100
100
100
100
100
100
100
Спецификация
Номинальная теплопроизводительность
кВт
120
190
250
300
360
420
500
600
730
820
Тепловая мощность сжигания
кВт
132
209
274
329
393
459
546
655
795
893
Вес без воды
кг
450
250
610
670
800
900
1040
1150
1360
1460
Объем воды
л
136
203
233
262
323
367
434
502
607
675
Объем газа
л
129
183
238
268
304
350
420
495
618
693
Сопротивление газоотводящего тракта
мбар
0,80
1,60
1,54
2,70
3,30
3,90
4,70
5,59
6,10
6,47
6
Необходимый напор
Па
0
0
0
0
0
0
0
0
0
0
Допустимая температура
110 3)
110 3)
110 3)
110 3)
110 3)
110 3)
110 3)
110 3)
110 3)
110 3)
°С
подающей линии
(120 4))
(120 4))
(120 4))
(120 4))
(120 4))
(120 4))
(120 4))
(120 4))
(120 4))
(120 4))
Допустимое рабочее давление (котла)
бар
6
6
6
6
6
6
6
6
6
6
Спецификация уходящих газов
Температура
Частичная нагрузка
°С
150
150
150
150
150
150
150
150
150
150
уходящих
60% 5)
°С
210
205
202
200
200
200
200
200
198
198
газов
Полная нагрузка 5)
Массовый
расход
Частичная нагрузка
уходящих
кг/с
0.0317
0.0494
0.0646
0.0769
0.0934
0.1085
0.1277
0.1668
0.1868
0.2088
60% 6)
газов, при
кг/с
0.0527
0.0827
0.1076
0.1282
0.1557
0.1809
0.1301
0.2780
0.3113
0.3480
Полная нагрузка 6)
сжигании
дизтоплива
Массовый
расход
Частичная нагрузка 7)
кг/с
0.0314
0.0488
0.0650
0.0778
0.0929
0.1068
0.1396
0.1674
0.1869
0.2102
уходящих
Полная нагрузка 7)
кг/с
0.0523
0.0813
0.1084
0.1297
0.1548
0.1780
0.2168
0.2790
0.3116
0.3503
газов, при
сжигании газа
Содержание
Дизтопливо
%
13
13
13
13
13
13
13
13
13
13
CO2
Газ
%
10
10
10
10
10
10
10
10
10
10
1) Труба горелки должна выступать из футеровки двери котла.
2) Фланец в соответствии со стандартом DIN 2633 (PN 16)
5) По отношению к средней температуре котла 70 °C
6) По отношению к дизтопливу HEL, Hi = 11,86 кВтч/кг
7) По отношению к природному газу H/L, Hi = 9,03 - 10,03 кВтч/м
6012
Logano
SK655/SK755
Напольный · Дизельное топливо/Газ · Стальной · 120-1850 кВт
Котел Logano SK755 1040 - 1850 кВт
BG
LG
A1
A2
A3
RK
VSL
VK
SG
Котел Logano SK755 1040 кВт
и 1200 кВт
DAA
RA
DEL
BRG
LGR
BK
BG
LG
A1
A2
A3
RK
VSL
VK
SG
6
DAA
Котел Logano SK755 1400 кВт
и 1200 кВт
RA
DEL
BG
BGR
LGR
BK
T
LBR
D
D
FR
LFR
Габариты котла Logano
SK755
Размер котла
120
190
250
300
Длина
LG
мм
2600
2882
3050
3340
BG
мм
1470
1470
1610
1730
Ширина
(всего)
BK
мм
1250
1250
1390
1510
мм
1960
2260
2316
2720
Опорная рама котла
LGR
мм
820
820
880
860
Угол поворота дверцы камеры
BT
мм
1170
1170
1280
1385
сгорания
(с системой
H
мм
1475
1475
1612
1730
Высота
управления)
HK
мм
1340
1340
1460
1545
Выход
‡
DAA
мм
350
350
400
400
дымовых газов
Высота
HAA
мм
797
797
1070
1145
Камера
Длина
LFR
мм
350
350
350
350
сгорания
‡
DFR
мм
Длина
LBR
мм
Труба горелки
1)
1)
1)
1)
‡
DMB
мм
Дверца
(Глубина
T
мм
260
260
300
320
горелки
дверцы)
HB
мм
6013
SK655/SK755
Logano
Напольный · Дизельное топливо/Газ · Стальной · 120-1850 кВт
Габариты котла Logano
SK755
Размер котла
120
190
250
300
Горелка
Высота
HB
мм
592
592
635
685
Подающая линия котла 2)
VK
DN
125
125
150
200
Обратная линия котла 2)
RK
DN
125
125
150
200
Подающая предохранительная
VSL
DN
80
80
80
100
линия 2)
Подключение для группы
SG
1”
1”
1”
1”
безопасности котла
Высота фланца
(VK/VSL/RK) Hf
мм
1475
1475
1612
1732
A1
мм
620
620
725
925
Фланец VK/VSL/RK
A2
мм
595
595
725
925
A3
мм
569
569
673
670
DEL
DN
1 1/4”
1 1/4”
1 1/4”
1 1/4”
Слив
HEL
мм
100
100
100
100
Слив
RA
G 1/2”
G 1/2”
G 1/2”
G 1/2”
Спецификация
Номинальная теплопроизводительность
кВт
1040
1200
1400
1850
Тепловая мощность сжигания
кВт
1138
1313
1532
2024
Вес без воды
кг
1790
2070
2660
3600
6
Объем воды
л
822
942
1339
1655
Объем газа
л
934
1071
1275
1710
Сопротивление газоотводящего тракта
мбар
7,25
7,74
7,13
9,17
Необходимый напор
Па
0
0
0
0
Допустимая температура
°С
110 3) (120 4))
110 3) (120 4))
110 3) (120 4))
110 3) (120 4))
подающей линии
Допустимое рабочее давление (котла)
бар
6
6
6
6
Спецификация уходящих газов
Температура
Частичная нагрузка
°С
150
150
150
150
уходящих
60% 5)
°С
198
195
195
195
газов
Полная нагрузка 5)
Массовый
расход
Частичная нагрузка
уходящих
кг/с
0,2651
0,3049
0,3571
0,4725
60% 6)
газов, при
кг/с
0,4418
0,5082
0,5952
0,7875
Полная нагрузка 6)
сжигании
дизтоплива
Массовый
расход
Частичная нагрузка 7)
кг/с
0,2671
0,3089
0,3600
0,4761
уходящих
Полная нагрузка 7)
кг/с
0,4451
0,5148
0,5999
0,7935
газов, при
сжигании газа
Содержание
Дизтопливо
%
13
13
13
13
CO2
Газ
%
10
10
10
10
1) Труба горелки должна выступать из футеровки двери котла.
2) Фланец в соответствии со стандартом DIN 2633 (PN 16)
5) По отношению к средней температуре котла 70 °C
6) По отношению к дизтопливу HEL, Hi = 11,86 кВтч/кг
7) По отношению к природному газу H/L, Hi = 9,03 - 10,03 кВтч/м
6014
Logano plus GB 312
7
Глава 7
Logano plus
Напольные · Газовые · Конденсационные · 90-280 кВт
t
90-280 кВт
GB312
t С теплообменником
из алюминиевого сплава
стр. 7003
стр. 7004
стр. 10001
стр. 7005
стр. 7007
стр. 7009
стр. 7011
t
90-280 кВт
GB402
t С теплообменником
из алюминиевого сплава
стр. 7012
стр. 7013
стр. 10001
стр. 7014
стр. 7016
стр. 7019
стр. 7021
t
90-280 кВт
SB745
t С теплообменником
из нержавеющей стали
стр. 7022
стр. 7023
стр. 10001
стр. 7024
стр. 7027
стр. 7029
стр. 7031
7001
7
7002
Logano plus
GB312
Напольный · Газовый · Отопительный конденсационный · 90-280 кВт
Обзор системы
Котел газовый
Горелка
Система управления
Котельная установка
Данные для заказа
конденсационный
Модулированная
Logamatic
Logano plus
газовая горелка
RC35
Установка
GB312
с предварительным
с одним котлом
Ÿ стр. 7004
смешиванием
Logamatic
4121
Характеристики и особенности
Современная универсальная
280 кВт
гулированием по наружной температуре
концепция котла
t Расширенный диапазон мощности до
(система EMS и Logamatic 4000) с воз-
560 кВт (возможны каскады заводского
можностью выбора/расширения осна-
t Оптимальное соотношение цена / мощ-
изготовления от 180 до 560 кВт)
щения по потребности
ность
t Компактный газовый конденсационный
t Высококачественная современная тех-
ника
Монтаж, пуск в эксплуатацию и
котел с высокопроизводительным алю-
миниевым теплообменником
техническое обслуживание
t Газовый конденсационный котел по
Работа с пониженным уровнем шума
t Простой сервис и техническое обслужи-
EN 677
и низкими выбросами вредных
вание
t Высокий стандартизированный коэф-
веществ
t Система диагностики и текстовые сер-
фициент использования (до 108 %)
t Минимальные потери тепла через те-
висные сообщения
t Диапазон модуляции 30-100 %, 40-100 %
плоизоляцию
t Предварительная заводская настрой-
для типоразмера 90
t Не требуется минимальны объем цир-
ка на эксплуатационную готовность для
t Модулированная газовая горелка с пре-
кулирующей воды
природного газа E
7
дварительным смешиванием, тихая и
t Низкие выбросы вредных веществ с ды-
t Компактная конструкция, малый вес и
экономичная работа, автомат горения
мовыми газами
небольшая занимаемая площадь
SAFe.
t Возможность встраивания устройства
t Опциональное исполнение с забором
Простое и удобное управление
нейтрализации
воздуха для горения вне помещения
t Люк для чистки поверхностей нагрева
t Адаптированные цифровые системы
t Шесть имеющих допуск к эксплуата-
удобен для проведения осмотров и ме-
управления Будерус
ции типоразмеров котла с номиналь-
ханической чистки
t Современные системы управления с ре-
ной теплопроизводительностью от 90 до
7003
GB312
Logano plus
Цены
Напольный · Газовый · Отопительный конденсационный · 90-280 кВт
Logano plus GB312 с горелкой предварительного смешивания
Типоразмер
Цена,
Группа
Вид газа
котла
Артикул №
руб.
скидок
90
7 747 304 283
460.091,-
В поставку входят:
120
7 747 304 284
565.475,-
Природный газ
MC10/BC
(заводская
160
7 747 304 285
622.941,-
308
установка:
200
7 747 304 286
675.812,-
Необходимо дополнительно выбрать
природный газ E)
Logamatic RC35 или Logamatic 4000 Ÿ
240
7 747 304 287
807.544,-
со стр. 7007
280
7 747 304 288
939.273,-
Необходимо из комплектующих добавить элемент/отвод для подсоединения котла к дымоходу Ÿ стр. 7005
7
Рекомендации по ценам без обязательств. Не предназначены для конечного потребителя, только как основа для расчетов. НДС не включен.
7004
Logano plus
GB312
Напольный · Газовый · Отопительный конденсационный · 90-280 кВт
Цены
Комплектующие
Цена,
Группа
Обозначение
Описание
Артикул №
руб.
скидок
Нейтрализация
t Состоит из пластмассовой емкости с отделением
NE 0.1
для нейтрализации
Устройство
8 718 576 749
23.364,-
t Заполнена гранулятом
нейтрализации
t Состоит из пластмассовой емкости с отделением
NE 1.1
для нейтрализации, с зоной подпора и насосом для
Устройство
конденсата с регулированием уровня и напором
8 718 577 421
46.460,-
нейтрализации
около 2 м
t Заполнена гранулятом
t С автоматическим контролем, из
333
высококачественной пластмассы с отделением для
нейтрализации, с зоной подпора и насосом для
конденсата с регулированием уровня и напором
NE 2.0
около 2 м
Устройство
7 747 310 182
103.054,-
t Заполнена гранулятом
нейтрализации
t Со светодиодами для сигнализации неисправности
и дозагрузки
t Возможна передача сигнала, например, на DDC
t Проверено DVGW
Нейтрализующее средство
7 115 120
7.170,-
Подключение дымовых газов
t Отвод 87°
Отвод для
t С отводом конденсата и отверстием для измерений
7
подсоединения к
KAB 160/125 - для типоразмера 90
7 747 003 469
8.022,-
котлу
KAB 160 - для типоразмера 120/160
7 747 003 465
8.365,-
KAB 200 - для типоразмера 200/240/280
7 747 003 466
15.328,-
t Прямое подсоединение сзади
Элемент для
t С отводом конденсата и отверстием для измерений
подсоединения к
KAS 160/125 - для типоразмера 90
7 747 003 470
7.630,-
котлу, прямой
KAS 160 - для типоразмера 120/160
7 747 003 467
6.674,-
KAS 200 - для типоразмера 200/240/280
7 747 003 468
8.200,-
со вставного конца DN 125 на муфту DN 110
87 094 750
3.834,-
со вставного конца DN 160 на муфту DN 125
Переходник-
для типоразмеров 120/160
87 094 754
3.786,-
конфузор
со вставного конца DN 200 на муфту DN 160
для типоразмеров 200/240/280
87 094 756
5.358,-
Отвод для подачи
t DN 110
наружного воздуха
t Для работы с забором наружного воздуха для горе-
87 094 970
1.319,-
на горение
ния
(система RLU)
t С отверстием для измерений
203
t Для расширения приточного воздуховода
Переходник-
со вставного конца DN 110 на муфту DN 125
87 094 780
2.477,-
диффузор
со вставного конца DN 110 на муфту DN 160
87 094 782
4.413,-
со вставного конца DN 160 на муфту DN 200
87 094 784
5.176,-
В комплект входит:
t опорный отвод
t покрытие шахты с оголовком
t 6 распорок
t проход через стену
t декоративная накладка для стены
DN 125
87 090 082
15.811,-
Комплект
DN 160
87 090 084
19.478,-
для шахты РР
DN 200
87 090 086
25.963,-
DN 250
87 090 088
41.108,-
Рекомендации по ценам без обязательств. Не предназначены для конечного потребителя, только как основа для расчетов. НДС не включен.
7005
GB312
Logano plus
Цены
Напольный · Газовый · Отопительный конденсационный · 90-280 кВт
Цена,
Группа
Обозначение
Описание
Артикул №
руб.
скидок
Конструктивные элементы для каскада (если части заказываются по отдельности)
t
Для системы отвода дымовых газов, коллектора дымовых
газов
t
С элементом для подсоединения к котлу, в упаковке
t
для заводского каскада
Каскадный комплект
t
Материал РР (полипропилен), прозрачный
GB312
для типоразмеров 180/240
7 747 003 679
39.938,-
для типоразмера 320
7 747 003 680
39.938,-
для типоразмеров 400/560
7 747 003 681
82.365,-
для типоразмера 480
7 747 003 682
82.365,-
203
t
Для совместной прокладки 3 конденсатоотводных линий
Комплект шлангов
t
DN 20
63 040 209
3.621,-
GB312
t
Для заводского двойного каскада, упакованные
t
Можно встроить насосы или кольцевые дроссель-клапаны
t
Материал сталь
t
Без изоляции
Трубы KAS/DK GB312
для типоразмеров 180/240
63 035 298
38.387,-
для типоразмера 320
63 035 299
41.997,-
для типоразмера 400
63 037 345
44.333,-
333
для типоразмера 480
63 037 346
48.030,-
для типоразмера 560
63 037 347
52.833,-
Приборы безопасности
Предохранительный
3,0 бар при 90 - 120 кВт - R 1“
7 747 210 560
1.764,-
333
клапан
3,0 бар при 160 - 280 кВт - R 1 1/4“
7 738 309 545
2.618,-
7
t
Максимальная рабочая температура 120 °C
t
Предварительное давление 1,5 бар
Объем 100 л, максимальное избыточное давление 6 бар
7 747 214 437
Объем 140 л, максимальное избыточное давление 6 бар
7 747 214 438
Мембранный
Объем 200 л, максимальное избыточное давление 6 бар
7 747 214 439
См. каталог
772
расширительный бак
Объем 250 л, максимальное избыточное давление 6 бар
7 747 214 440
«Комплек-
Объем 300 л, максимальное избыточное давление 6 бар
7 747 214 441
тующие»
Объем 400 л, максимальное избыточное давление 6 бар
7 747 214 445
Объем 500 л, максимальное избыточное давление 6 бар
7 747 214 443
Прочее
Комплект для чистки
8 718 572 545
4.212,-
333
котла
Рекомендации по ценам без обязательств. Не предназначены для конечного потребителя, только как основа для расчетов. НДС не включен.
7006















содержание      ..     5      6      7      8     ..
