Работа в сети и управление системой
Серия контроллеров и приводов Alco серии EC использует новейшие
Протокол LON
достижения в технологии связи и устанавливает новые стандарты в
Наряду с контроллерами на базе сетевого протокола TCP/IP, существует
холодильной технике. Во многих контроллерах применяется алгоритм
аналогичный ряд свободно конфигурируемых контроллеров на базе про-
энергосбережения, включающий адаптивный перегрев и регулирование
токола LON FTT10. Протокол LON был разработан компанией Echelon. Он
температуры, оттаивание по требованию и смещение заданных значений
является открытым системным протоколом, и поэтому его применение
всасывания и нагнетания.
предоставляет дополнительные возможности.
Все контроллеры EC2 или EC3 доступны в двух версиях в зависимости от
Контроллеры на базе LON могут соединяться друг с другом, образуя сеть,
используемого сетевого протокола: TCP/IP Ethernet и LON.
если требуются функции мастер/ведомый или синхронизированное от-
таивание. Однако они также могут подключаться к серверу мониторинга
Протокол TCP/IP
для выполнения более сложных задач.
Контроллеры на базе сетевого протокола могут подключаться напрямую
Мониторинговый сервер служит связующим звеном между сетью LON,
к компьютеру через разъем RJ45. Контроллеры имеют функции сервера,
содержащей контроллеры EC2 и EC3, и внешним миром. В этом случае
что позволяет инженеру производить конфигурацию страниц напрямую
дистанционное управление системой возможно по обычной телефонной
на контроллере без дополнительного аппаратного или программного
линии — аналоговой или цифровой сети ISDN. Данные могут передаваться
обеспечения. Любой контроллер можно соединить с персональным
либо через интернет, либо через локальную сеть с протоколом TCP/IP. В
компьютером при помощи сетевого кабеля, однако наиболее удобный
любом случае визуализация работы системы возможна с использованием
способ соединения состоит в использовании маршрутизатора, который
стандартного интернет-браузера.
автоматически назначает TCP/IР-адрес. В любом случае инженер может
получить доступ к страницам контроля и настройки параметров, введя
Передача информации о состоянии системы (значения температуры или
TCP/IP-адрес в адресную строку интернет-браузера, например, Mozilla или
давления), используемой для управления холодильным контуром в каждой
Microsoft Internet Explorer. Необходимость ввода имени пользователя и
подсистеме, вместе с другой жизненно важной информацией позволяет
пароля защищает контроллер от несанкционированного доступа.
системному администратору определить неисправность, пока она не
привела к серьезной аварии. В случае аварии контроллеры автоматически
Контроллеры TCP/IP являются практичным решением особенно для
передают на сервер аварийное сообщение.
небольших систем, где нужна связь для контроля и настройки параметров
и не требуется специальной визуализации. Для большинства систем не
Преимуществом ценрализованной системы сбора данных является
требуется дополнительный сервер для мониторинга.
возможность значительно снизить затраты, связанные с расходами на
продовольственные товары, которые не могут быть проданы по санитар-
ным нормам из-за возникновения аварийной ситуации и несоблюдения
стандартов хранения.
Мониторинговый сервер обычно соединяется с аналоговой или цифро-
вой телефонной линией и может передавать аварийные сообщения системы
на расстоянии на факс, по электронной почте или в виде SMS. Как и для
контроллеров на базе TCP/IP, инженер может видеть состояние системы
без дополнительного аппаратного или программного обеспечения. До-
ступ к системе можно получить, введя TCP/IP адрес сервера мониторинга
в адресную строку интернет-браузера. Сегодня достижения в области
развития телекоммуникационного оборудования таковы, что сервисный
инженер с ноутбуком и мобильным телефоном может подключиться к сети
в любой точке мира.
Другие функции:
- контроль значений температур и давлений в системе наряду с ин-
формацией по состоянию реле;
- считывание и изменение параметров контроллеров EC2 и EC3;
- графическая визуализация в режиме реального времени;
- журнал учета до одного месяца в контроллере;
- журнал учета в персональном компьютере *;
- хранение и восстановление параметров системы;
- аварийные сообщения по локальной сети через электронную почту *
- сигналы тревоги во внешнюю сеть через электронную почту *
Контроллер должен быть подключен к компьютеру.
** Маршрутизатор должен быть связан с внешней телефонной
линией и (или) интернетом (нужны услуги провайдера).
К серверу мониторинга EMS был добавлен новый драйвер TCP/IP. Он по-
зволяет включить в систему контроллеры, использующие сетевой протокол
TCP/IP, причем значения температур и данные о состоянии с нескольких
контроллеров одновременно выводятся на один экран.
140
Контроллеры управления перегревом серии EC3-X32/EC3-X33
для постоянного контроля за перегревом при помощи электрических регулирующих вентилей EX4 - EX8
Цифровые контроллеры управления перегревом серии EC3-D72/EC3-D73
обеспечивают постоянный контроль при помощи электрических регулирующих вентилей EX4…EX6 и
автоматическую синхронизацию вентиля управления производительностью цифрового спирального
компрессора Copeland Digital Scroll™
Характеристики
•
Ограничение давления кипения (функция MOP)
•
Возможность передачи сигнала 4 ... 20 мА от датчика давления
кипения нескольким контроллерам
•
Интеллектуальное управление аварийными сигналами, авария по
EC3-X33 с ECD-002
перегреву
•
Мониторинг состояния датчиков и соединительных кабелей,
обнаружение отказов
•
Встроенный перезаряжаемый аккумулятор для закрытия
электрического регулирующего вентиля при аварийном отключении
электропитания
•
Электрическое соединение посредством винтовых съемных
разъемов
•
Функция защиты от замерзания
•
Алюминиевый корпус для крепления на DIN-рейку
•
Авария по низкому и высокому значению перегрева
•
Функция реле низкого давления/авария
Дополнительные характеристики контроллеров EC3-X32 и серии
EC3-D72 с функцией TCP/IP сервера
•
Функции веб-сервера обеспечивают мониторинг и настройку
Дисплей ECD-002
параметров контроллеров в стандартном веб-браузере (например,
•
Интерфейс на передней панели позволяет считывать параметры
Internet Explorer®)
контроллера и данные о состоянии системы, а также производить
•
Внутренняя регистрация данных и передача аварийных сообщений
установку параметров с помощью клавиш.
по электронной почте
•
Светодиодные индикаторы сигнализируют об открытии / закрытии
•
вентиля, об авариях и состоянии цифрового контакта.
Таблица подбора
TCP/IP
Автономный
Описание
Модель
№ заказа кон-
№ заказа ком-
Модель
№ заказа
№ заказа
троллера
плекта*
контроллера
комплекта*
Контроллер управления перегревом
EC3-X32
807 782
808 037
EC3-X33
807 783
808 036
Комплект разъемов для EC3-X32/-X33
K03-X32
807 644
K03-X33
807 645
Цифровой контроллер управления перегревом
EC3-D72
807 805
808 042
EC3-D73
807 804
808 041
Комплект разъемов для EC3-D72/-D73
K03-331
807 648
K03-331
807 648
* Комплект включает разъемы, датчик давления PT5-07M с кабелем, датчик температуры NTC с кабелем 6 м и трансформатор 60 В·А (см. стр. 146)
Дополнительное оборудование
Описание
Модель
№ заказа
Примечание
Дисплей
ECD-002
807 657
Соединительный кабель между EC3
ECC-N10
807 860
Длина кабеля 1 м
и ECD
ECC-N30
807 861
Длина кабеля 3 м
ECC-N50
807 862
Длина кабеля 5 м
Датчик давления
PT5-07M
802 350
Для R134a, R22, R404A, R407C, R507C, R124
PT5-18M
802 351
Только для R410A
PT5-30M
802 352
Для R744
Соединительный кабель с разъе-
PT4-M60
804 805
Кабели другой длины см. стр. 158
мом для PT5
Датчик температуры NTC
ECN-N30
804 496
Длина кабеля 3 м
ECN-N60
804 497
Длина кабеля 6 м
ECN-N99
804 499
Длина кабеля 12 м
Трансформатор
25 В·А
ECT-323
804 424
Для EX4 к EX7
230 В/24 В AC
60 В·А
ECT-623
804 421
Для EX8
Типовой комплект заказа
Для системы с холодопроизводительностью 100 кВт и хладагентом R22 требуются следующие компоненты:
EX6
Электрический расширительный вентиль ECN-N60 Датчик температуры NTC
EX5-N60
Электрический кабель и разъем в сборе PT5-07M Датчик давления
EC3-X33
Автономный контроллер перегрева
PT4-M60 Кабель в сборе PT5 6,0 м
K03-X33
Комплект разъемов для EC3-X33
ECD-002 Дисплей (дополнит.)
PT5
PT4-Mxx
ECT-323
ECT-323
Трансформатор 25 В·А
ECC-N30 Соединительный кабель между EC3 и ECD (доп.)
141
Универсальные модульные приводы серии EXD-U00
Для использования вентилей ALCO® с шаговым двигателем серии EX4/EX5/EX6/EX7/EX8 в качестве:
- соленоидных вентилей;
- электрических расширительных вентилей;
- регуляторов байпасирования горячего газа или регуляторов давления кипения для регулирования производительности;
- регулятора давления в картере;
- регулятора цикла рекуперации тепла;
- регулятора уровня жидкости.
Характеристики
•
Не требует настройки параметров, технология «подключи и
работай»
•
Открытие вентиля пропорционально входящему аналоговому
сигналу 4-20 мА или 0-10 В
•
Цифровой вход можно использовать для закрытия вентиля
•
Переключатели позволяют выбрать тип вентиля, входного
аналогового сигнала и алгоритма пуска
•
Корпус из алюминия для монтажа на DIN-рейку
•
Простое подключение
•
Полностью проверен и готов к работе сразу после
EXD-U00
подключения
•
Маркировка СЕ, соответствует требованиям по
электромагнитной совместимости
Дополнительно
•
Источник бесперебойного питания ECP-024 для
автоматического закрытия вентиля при аварийном
отключении электропитания.
Таблица подбора
Описание
Модель
№ заказа привода
№ заказа комплекта*
Универсальный модульный привод
EXD-U00
804 557
808 038
Комплект разъемов
K09-U00
804 559
* Комплект разъемов входит в объем поставки контроллера
Дополнительное оборудование
Описание
Модель
№ заказа
Примечание
Источник бесперебойного питания
ECP-024
804 558
До двух модульных приводов
Комплект разъемов
K09-P00
804 560
для ECP-024
Трансформатор
25 В·А
ECT-323
804 424
230 В/24 В AC
60 В·А
ECT-623
804 421
Данные по производительности
См. данные по электрическим регулирующим вентилям EX4 ... EX8
Для работы в качестве:
•
расширительного вентиля — контроль перегрева, см. стр. 117
•
регулятора производительности путем байпасирования горячего газа,
см. стр. 125
•
регулятора давления кипения или давления в картере
•
регулятора давления конденсации и расхода жидкости, см. стр. 128
•
регулятора потока горячего газа, например, при утилизации тепла, см.
стр. 130
ECP-024
ECT-323
См. технические характеристики A3.5.048 для получения подробной техни-
ческой информации и чертежей. Для других рабочих условий пользуйтесь
программой, которую можно загрузить с сайта
142
Контроллеры торгового оборудования и универсальные контроллеры серии ЕС2
Работа с веб-сервером по протоколу TCP/IP или по протоколу LON (FTT-10)
Характеристики моделей EC2:
•
управление перегревом для вентилей с широтно-импульсной моду-
ляцией (напр., серия ЕХ2), см. таблицу подбора;
•
самоподстраивающийся контроллер;
•
функция ограничения температуры кипения (MOP).
Характеристики всех моделей:
•
контроль температуры воздуха;
•
таймер для простого, электрического или газового оттаивания с
управлением вентилятором;
•
встроенный таймер и аварийная сигнализация;
EC2 Controller
•
все параметры и функции программируются:
- через стандартный веб-браузер (модели ЕС2-хх2);
Дополнительно•
- через соединение по сети LON (модели ЕС2-хх1);
- с клавиатуры;
Стандартный комплект разъемов КО2-000 для всех моделей. По за-
просу возможны модели для производителей оборудования.
•
защита паролем от несанкционированного доступа;
•
Сетевой кабель ECX-N60
•
•
Датчики температуры NTC
•
стандартный размер отверстия 29 x 71 мм;
•
Трансформатор на 230 В АС
•
21/2 цифровой дисплей в °C или °F;
•
сертификат СЕ
Пример веб-страницы контроллера
Связь LON (см. стр. 140 )
•
Интерфейс Echelon® LON FTT-10 основан на использовании стандар-
та LonWorks© для управления и настройки параметров через общую
систему, например через мониторинговый сервер.
Связь по протоколу TCP/IP
•
Интернет-сервер обеспечивает управление и настройку параметров
через стандартный веб-браузер Интерфейс локальной сети, как в
большинстве офисных ПК
•
Визуализация через встроенные веб-страницы
•
Постоянный или динамический IP адрес с кодом доступа и паролем
•
Аварийные сообщения по электронной почте
•
Журнал учета до 30 дней
Таблица подбора
TCP/IP
LON
Описание функции
№ заказа
№ заказа
№ заказа
№ заказа
Модель
Модель
контроллера
комплекта*
контроллера
комплекта*
Контроллеры торгового оборудования и холодильных камер
Управление температурой и перегревом для EX2 (вход давл. и темп.),
EC2-352
807 772
808 009
EC2-351
807 771
808 008
версия для применения с компрессорной станцией
EC2-372
807 688
808 011
EC2-371
807 689
808 010
* Комплект содержит: разъемы, датчик давления PT5-07М в сборе с кабелем, трансформатор 25 В·А, 4 датчика температуры NTC длиной 6 м на ребро, трубу, для воздуха
(только EC2-35x)
Управление температурой и перегревом для EX2 (вход темп. и темп.),
EC2-312
807 682
808 005
EC2-311
807 681
808 004
версия для применения с компрессорной станцией
EC2-392
807 692
808 007
EC2-391
807 691
808 006
* Комплект содержит: разъемы, трансформатор 25 В·А, 3 датчика температуры NTC длиной 6 м на ребро, трубу (только EC2-29x), для воздуха (только EC2-21x), см. также стр. 246
Управление температурой для терморасширительных вентилей,
EC2-212
807 482
808 001
EC2-211
807 481
808 000
модель для применения с компрессорной станцией
EC2-292
807 672
808 003
EC2-291
807 671
808 002
* Комплект содержит: разъемы, трансформатор 25 В·А, 3 датчика температуры NTC длиной 6 м на ребро, трубу (только EC2-29x), для воздуха (только EC2-21x), см. также стр. 246
Универсальные контроллеры 2 цифровых входа, 3 температурных
EC2-112
807 472
EC2-111
807 471
входа, 4 релейных выхода
143
Дополнительное оборудование
Модель
№ заказа
Комплекты разъемов, кабели
Комплект разъемов для EC2-31x, -35x, -37x, -39x
K02-000
800 050
Комплект разъемов для EC2-11x, -21x, -29x
K02-211
807 647
Сетевой кабель RJ45/4 контакта.
Длина кабеля 6 м
ECX-N60
804 422
Датчики
Длина кабеля 1,5 м
ECN-S15
804 304
Изолированные воздушные датчики (10 кОм
Длина кабеля 3 м
ECN-S30
804 305
при 25°C) для EC2-21x, -31x, -35x
Длина кабеля 6 м
ECN-S60
804 284
K02-000
Длина кабеля 3 м
ECN-N30
804 496
Датчики на трубу * (10 кОм при 25°C)
Длина кабеля 6 м
ECN-N60
804 497
Воздушные датчики для EC2-29x, EC2-3xx
Длина кабеля 12 м
ECN-N99
804 499
Датчик оттаивания (10 кОм при 25°C)
Длина кабеля 6 м
ECN-F60
804 283
(с крепежным зажимом)
PT5
PT4-Mxx
-0,8…7 бар
PT5-07M
802 350
Датчик давления
0 18 бар
PT5-18M
802 351
Длина кабеля 1,5 м
PT4-M15
804 803
Кабель с разъемом для PT5
Длина кабеля 3 м
PT4-M30
804 804
Длина кабеля 6 м
PT4-M60
804 805
* В качестве альтернативы вместо датчиков серии ECN-Pxx можно использовать датчики серии ECN-Nxx.
ECT-323
230 В AC вход, 24 В выход,
25 В·А, для монтажа на DIN-
ECT-323
804 424
Трансформатор
рейку
230 В AC вход, 24 В выход, 20 В·А
ECT-523
804 332
Технические данные
Напряжение питания
24 В AC ±10 %, 50/60 Гц
Температура
Только класс II
хранения
-10 ... +70°C
рабочая
0 … +50°C (корпуса)
Потребление энергии
20 В·А с вентилем EX2 (EC2-3xx)
рабочая
- 50 … +50°C (датчика NTC)
4 В·А (EC2-21x, EC2-11x и EC2-29x)
Дисплей
2 1/2 цифровой дисплей с красным
Входы
До 5 датчиков температуры:
светодиодом
вход хладагента (темп. насыщения)
Автоматическая десятичная точка между
выход хладагента (темп. всасывания)
-19.9 и +19.9
вход и выход воздуха
Переключение между °C и °F
окончание оттаивания
Индикаторы
Светодиоды: компрессор, оттаивание, вен-
Выходной контакт
Реле SPDT и SPST,
в зависимости от модели
тилятор, авария,
cos ϕ = 0,5:
250 В макс. / 8 A акт. нагр. EC2-3хx
обслуживание
6 A акт. нагр. EC2-3хx
2 А инд. нагр. все EC2
Степень защиты
IP 65 (передняя панель с уплотнением)
(не под напряжением)
(оттаивание, компрессор,
Тип датчика
NTC 10 кОм при 25°C
вентилятор)
Коды заказа см. выше
Выход Triac на ЕХ2
24 В АС, 1 А макс.
Масса
~ 150 г
Интерфейс связи
LON: FTT10 , TCP/IP: локальная сеть
Типовой комплект заказа для торгового оборудования
Контроллер
EC2-312
807 682
Комплект разъемов
K02-000
800 050
Электрический регулирующий
вентиль
EX2-M00
801 091
Дюза 3
EXO-003
801 088
Катушка 24 В АС / 10 Вт
ASC 24 В
801 062
Кабель в комплекте для ASC
ASC-N15
804 570
2 датчика на трубу
ECN-P60
804 281
2 датчика темп. воздуха
ECN-S30
804 305
Датчик оттаивания
ECN-F60
804 283
Трансформатор 25 В·А
ECT-323
804 424
Сетевой кабель 6 м
ECX-N60
804 422
144

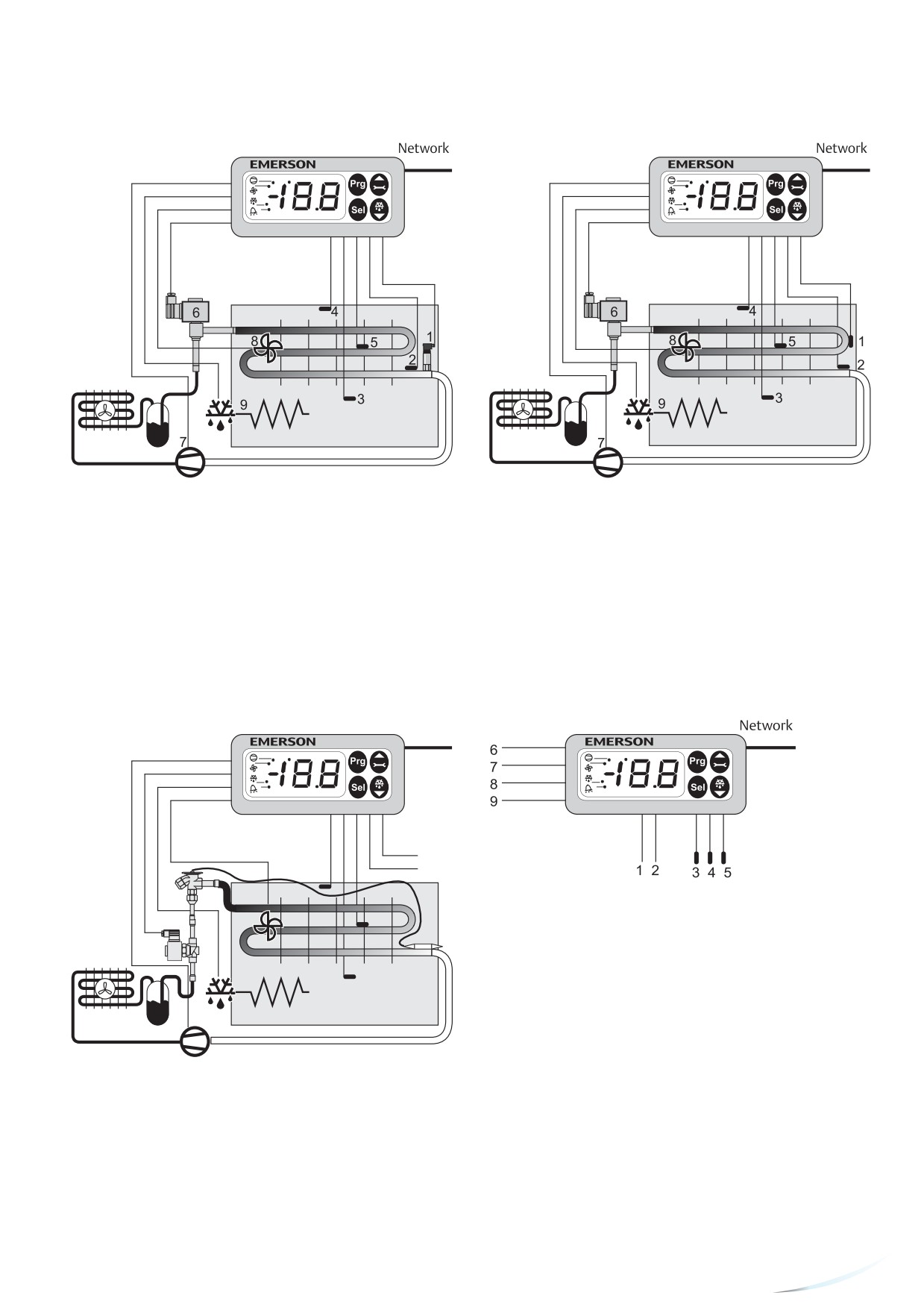

Схемы
Контроллер торгового оборудования EC2-35x / EC2-37х
Контроллер торгового оборудования EC2-35x / EC2-39х
(EX2, давл./темп.)
(EX2, темп./темп.)
Входы
Выходы
Входы
Выходы
1 = давление всасывания
6 = расширительный вентиль EX2
1 = температура трубы на входе
6 = расширительный вентиль EX2
2 = температура трубы на выходе 7 = компрессор (только EC2-35x)
2 = температура трубы на выходе 7 = компрессор (только EC2-31x)
3 = темп. воздуха на входе
8 = вентилятор
3 = темп. воздуха на входе
8 = вентилятор
4 = темп. воздуха на выходе
9 = ТЭН оттаивания
4 = темп. воздуха на выходе
9 = ТЭН оттаивания
5 = температура оттаивания
10= запасное реле (только EC2-37x)
5 = температура оттаивания
10= запасное реле (только EC2-39x)
Контроллер торгового оборудования (ТРВ) EC2-21x/-29x
Универсальный контроллер EC2-11x
Network
2
1
4
8
5
6
3
9
7
Входы
Выходы
Входы
Выходы
1 = цифровой вход
6 = соленоидный вентиль
1 = цифровой вход
6 = цифровой выход
2 = цифровой вход
7 = компрессор (только EC2-21x)
2 = цифровой вход
7 = цифровой выход
3 = темп. воздуха на входе
8 = вентилятор
3 = температурный вход
8 = цифровой выход
4 = темп. воздуха на выходе
9 = ТЭН оттаивания
4 = температурный выход
9 = цифровой выход
5 = температура оттаивания
10= запасное реле (только EC2-39x)
5 = температурный вход
145
Контроллеры для холодильных камер серии ЕС3
Термостатирование и управление перегревом посредством вентилей EX4 .. EX8 (с шаговым двигателем)
Характеристики
•
Управление перегревом с самоподстраивающимся алгоритмом для
шаговых вентилей EX4 ... EX8)
•
Термостатирование, управление вентилятором и оттаиванием
•
Функция ограничения температуры кипения (MOP)
•
Аналоговые входы: 3 датчика температуры NTC
•
Встроенный аккумулятор для закрытия электрического
регулирующего вентиля при аварийном отключении электропитания
•
Аналоговый вход для замера давления всасывания с помощью
датчика давления Alco PT5
•
Цифровые входы для подключения цепи защиты компрессора и вход
для дверного контакта
•
Релейные выходы для компрессора, оттаивания и сигналов авариии,
а также
программируемое реле
•
Все параметры и функции программируются:
- сеть TCP/IP (модели EC3-xx2)
сеть LON (модели EC3-xx1)
-при помощи клавиатуры дополнительного дисплея ECD-001
EC3-332
ECD-001
•
Электрические соединения при помощи удобных разъемов
•
Легкий алюминиевый корпус для монтажа на DIN-рейку
•
Многоязычная поддержка
•
Сертификат СЕ
Характеристики дисплея ECD-001
•
Соединение с контроллерами серии EC3 кабелем с разъемом RJ4.
Связь по протоколу TCP/IP
Кабелей питания не требуется.
Подробная информация на стр. 140
•
2 1/2 цифровой дисплей
Связь по протоколу LON
•
Светодиодные индикаторы для визуализации состояния
Подробная информация на стр. 140
компрессора, вентилятора, нагревателя и аварийного реле
•
4 кнопки для настройки параметров в случае необходимости
•
Простая установка в панель с отверстием 71 x 29 мм
Типовой комплект заказа
•
Класс защиты IP 65 при установке в лицевую панель
Контроллер для холодильных камер
EC3-332
807 632
Дополнительно
Комплект разъемов
K03-331
807 648
Дисплей (дополн.)
ECD-001 807 641
•
Дисплей ECD-001, монтируемый на панель, для отображения
Соединительный кабель между EC3 и ECD 1 м
ECC-N10807 860
температуры и состояния контактов
Трансформатор 25 В·А
ECT-323
804 424
•
Датчики температуры NTC
Датчики: в зависимости от применения (см. стр. 144)
•
Мониторинговый сервер EMS для удаленного доступа и настройки
Сетевой кабель 6 м
ECC-N50 807 862
146
Таблица подбора
TCP/IP
LON
№ заказа
№ заказа
№ заказа
№ заказа
Описание
Модель
Модель
контроллера
комплекта*
контроллера
комплекта*
Контроллер охлаждаемых помещений для шаговых двигателей
EC3-332
807 632
808 013
EC3-331
807 631
808 012
* Комплект содержит: разъемы, датчик давления PT4-07М в сборе с кабелем, трансформатор 25 В·А, датчики температуры NTC длиной 6 м на ребро, трубу и один воздушный
(см. также стр. 246)
Принадлежности
Комплект разъемов
Описание
Модель
№ заказа
Комплект разъемов для EC3-33x
K03-331
807 648
Дисплеи для ECD
Дисплей для EC3-33x
ECD-001
807 641
Соединительный кабель между EC3 и ECD
1 м (3 м/5 м (см. стр. 158)
ECC-N10
807 860
Датчики NTC (воздушные)
Длина кабеля 1,5 м
ECN-S15
804 304
(10 кОм при 25°C)
Длина кабеля 3 м
ECN-S30
804 305
Длина кабеля 6 м
ECN-S60
804 284
Датчики NTC (на трубу)
Длина кабеля 3 м
ECN-N30
804 496
(10 кОм при 25°C)
Длина кабеля 6 м
ECN-N60
804 497
Длина кабеля 12 м
ECN-N99
804 499
Датчики NTC (на ребро)
Длина кабеля 6 м
ECN-F60
804 283
(10 кОм при 25°C)
Датчик давления
-0,8…7 бар
PT5-07M
802 350
Кабель с разъемом (см. стр. 160)
Длина 1,5 м
PT4-M15
804 803
Трансформатор для монтажа на DIN-рейку, класс II
230 В AC вход /
25 В·А
ECT-323
804 424
24 В выход, 60 В·А
ECT-623 *
804 421
* Только для ЕХ8
K03-331
PT5
PT4-Mxx
ECT-623
Технические данные
Контроллер EC3-33x
Дисплей ECD-001
Напряжение питания
24 В AC ±10 %, 50/60 Гц, только класс II
Напряжение питания
По кабелю ECC-N10 от контроллера ЕС3
Потребление энергии
25 В·А макс. для EX4 .. EX7
Индикаторы
Компрессор, вентилятор, оттаивание, авария
28 В·А макс. для EX8
Сервисная кнопка LON
Размер разъема
Съемные разъемы под винт
Дисплей
2 1/2 цифровой дисплей с автоматической деся-
Сечение провода 0,14 … 1,5 мм2
тичной точкой в диапазоне ±19.9, переключение
между °C и °F
Интерфейс связи
LON FTT10 (EC3-331)
Локальная сетьTCP/IP с веб-сервером (EC3-332)
Рабочие клавиши
4 клавиши: программирование, сервис/вверх,
выбор, оттаивание/вниз
Температура
хранения
-20 ... +65°C
Соед. с контроллером
Кабель 1 м (ECC-N10) с разъемами RJ45
рабочая
0 … +60°C
Температура
Влажность
Отн. влажность 0 … 80 %, без конденсат.
хранения
-20 ... +65°C
рабочая
0 … +60°C
Класс защиты
IP 20
Влажность
Отн. влажность 0 … 80 %, без конденсат.
Масса
~ 800 г
Класс защиты
IP 65 (передняя панель с уплотнением)
Монтаж
На DIN-рейку
Масса
~ 52 г
Монтаж
На панель двери (отверстие 71 х 29 мм)
147

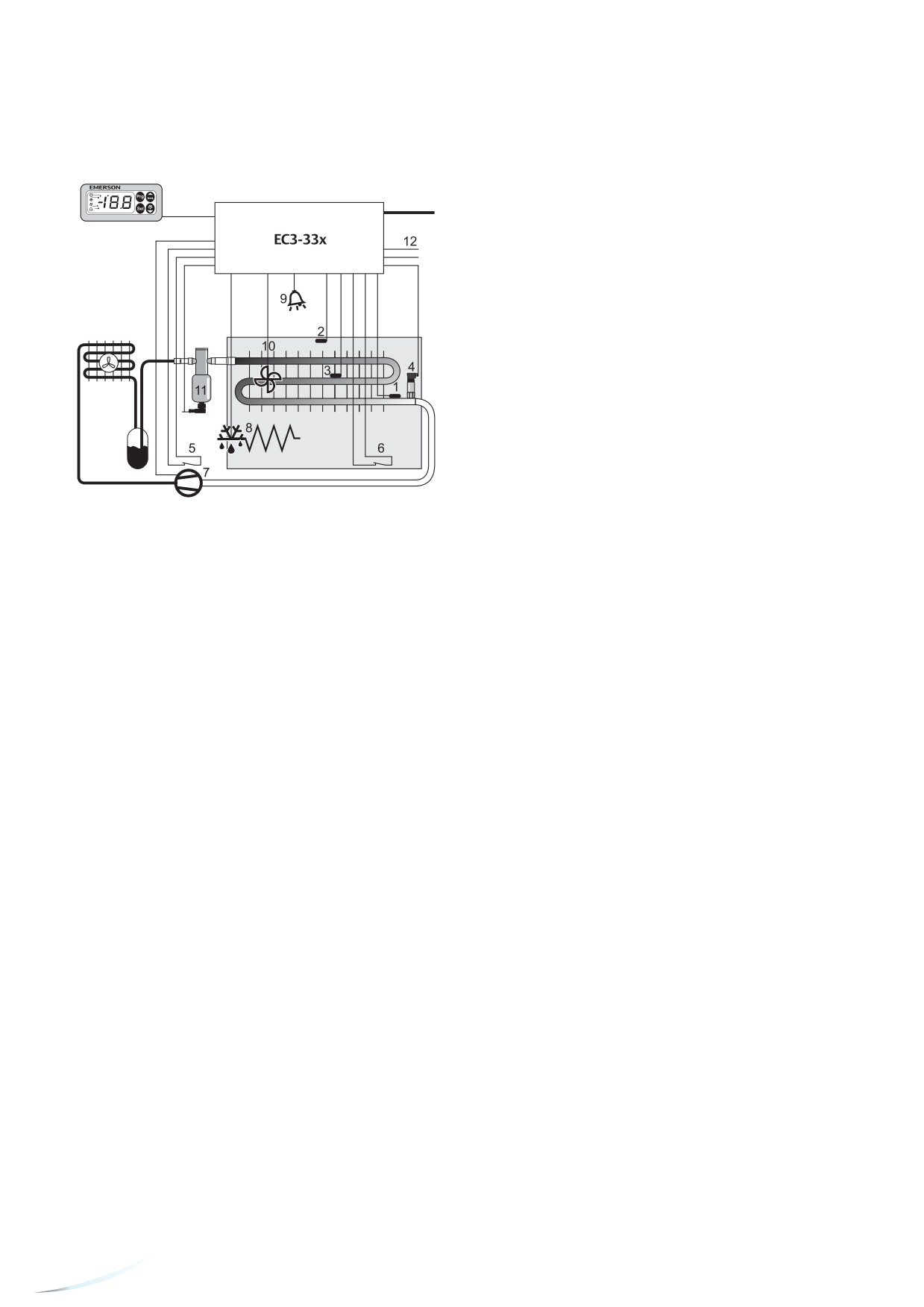

Схема
Контроллер холодильных камер EC3-33x для работы с ЭРВ с шаговым двигателем
Сеть
ВходыВыходы
1 = температура трубы на выходе
7= компрессор
2 = температура воздуха
8= ТЭН оттаивания
3 = температура оттаивания
9 = авария
4 = давление всасывания
10= вентилятор
5 = защита компрессора
11= шаговый двигатель ЭРВ
6 = контакт двери
12= выходной сигнал (4 ... 20 мА)
148
Контроллеры конденсаторов и компрессорно-конденсаторных агрегатов серии ЕС2
С функцией веб-сервера и протоколом TCP/IP или LON FTT-10
Общие характеристики
•
Обслуживание и управление аварийными сообщениями
•
Распознавание отказов датчиков
•
Входы для аварий по высокому и низкому давлению
•
Настройки, сохраненные в энергонезависимой памяти
•
Электрическое соединение посредством винтовых разъемов
•
с функцией веб-сервера и протоколом TCP/IP или LON FTT-10
(см. стр. 150)
•
Работа и запуск через местный или удаленный компьютер
•
Сертификат СЕ
EC2 Controller
Контроллеры конденсаторов
•
Компактный контроллер для управления давлением конденсации
путем изменения производительности вентилятора
Контроллеры компрессорно-конденсаторных агрегатов
•
Управление различными комбинациями компрессоров и
Связь по протоколу TCP/IP• Интернет-сервер обеспечивает управ-
вентиляторов конденсаторов на основании показаний датчиков
ление и настройку параметров через стандартный веб-браузер
давления всасывания и конденсации
Интерфейс локальной сети, как в большинстве офисных ПК
•
Управление цифровым спиральным компрессором Copeland Scroll™
•
Визуализация через встроенные веб-страницы
•
Постоянный или динамический IP адрес с кодом доступа и паролем
Связь по протоколу LON
•
Аварийные сообщения по электронной почте.
•
•
Емкость памяти до 30 дней.
контроля и настройки параметров системы через мониторинговый
•
Многоязычная поддержка (см. www.emersonclimate.eu)
сервер EMS.
149
Таблица подбора
TCP/IP
LON
№ заказа
№ заказа
№ заказа
№ заказа
Описание
Модель
Модель
контроллера
комплекта*
контроллера
комплекта*
Контроллеры конденсаторов
Контроллер конденсаторов до 4 вентиляторов
EC2-712
807 752
808 021
EC2-711
807 751
Контроллер конденсаторов с выходом на регулятор скорости
EC2-742
807 762
808 023
EC2-741
807 761
808 022
вращения
* Комплект EC2-7xx включает: разъемы, датчик давления PT5-30M в сборе с кабелем, трансформатор 25 В·А (см. стр. ..)
Контроллеры компрессорно-конденсаторных агрегатов
Контроллер компрессорно-конденсаторных агрегатов для 2 ком-
EC2-512
807 732
808 015
прессоров и 2 вентиляторов, с управлением вкл./откл.
Контроллер компрессорно-конденсаторных агрегатов с управле-
нием до 2 компрессоров или 1 цифровым спиральным компрессо-
EC2-552
807 738
808 019
ром Digital ScrollTM и 1 стандартным компрессором, с выходом на
регулятор скорости вращения вентилятора FSP
* Комплект EC2-5xx включает: разъемы, датчики давления PT5-07M и PT5-30M в сборе с кабелем, трансформатор 25 В·А (см. стр. 126)
Дополнительное оборудование
Описание
Модель
№ заказа
Комплект разъемов для контроллеров серий EC2-51x, -71x
K02-211
807 647
Комплект разъемов для контроллеров серий EC2-55x, -74x
K02-540
800 070
Датчик NTC серии ECN
1,5 м
ECN-S15
804 304
Для температуры окружающего
3 м
ECN-S30
804 305
воздуха
-50 ... +50°C (10 кОм при 25°C)
6 м
ECN-S60
804 284
Датчик давления PT5 для замеров давления всасывания и конденсации (подробности см. стр. 158)
-0,8 … 7 бар, 4 … 20 мА
PT5-07M
802 350
0 … 18 бар, 4 … 20 мА
PT5-18M
802 351
0 … 30 бар, 4 … 20 мА
PT5-30M
802 352
Разъем с кабелем (3,0/6,0 м, см.
1,5 м
PT4-M15
804 803
стр. 160)
Трансформатор
230 В AC вход, 24 В выход, 25 В·А,
ECT-323
804 424
для монтажа на DIN-рейку
230 В AC вход, 24 В выход, 20 В·А
ECT-523
804 332
K02-211
PT5
PT4-Mxx
ECT-323
150

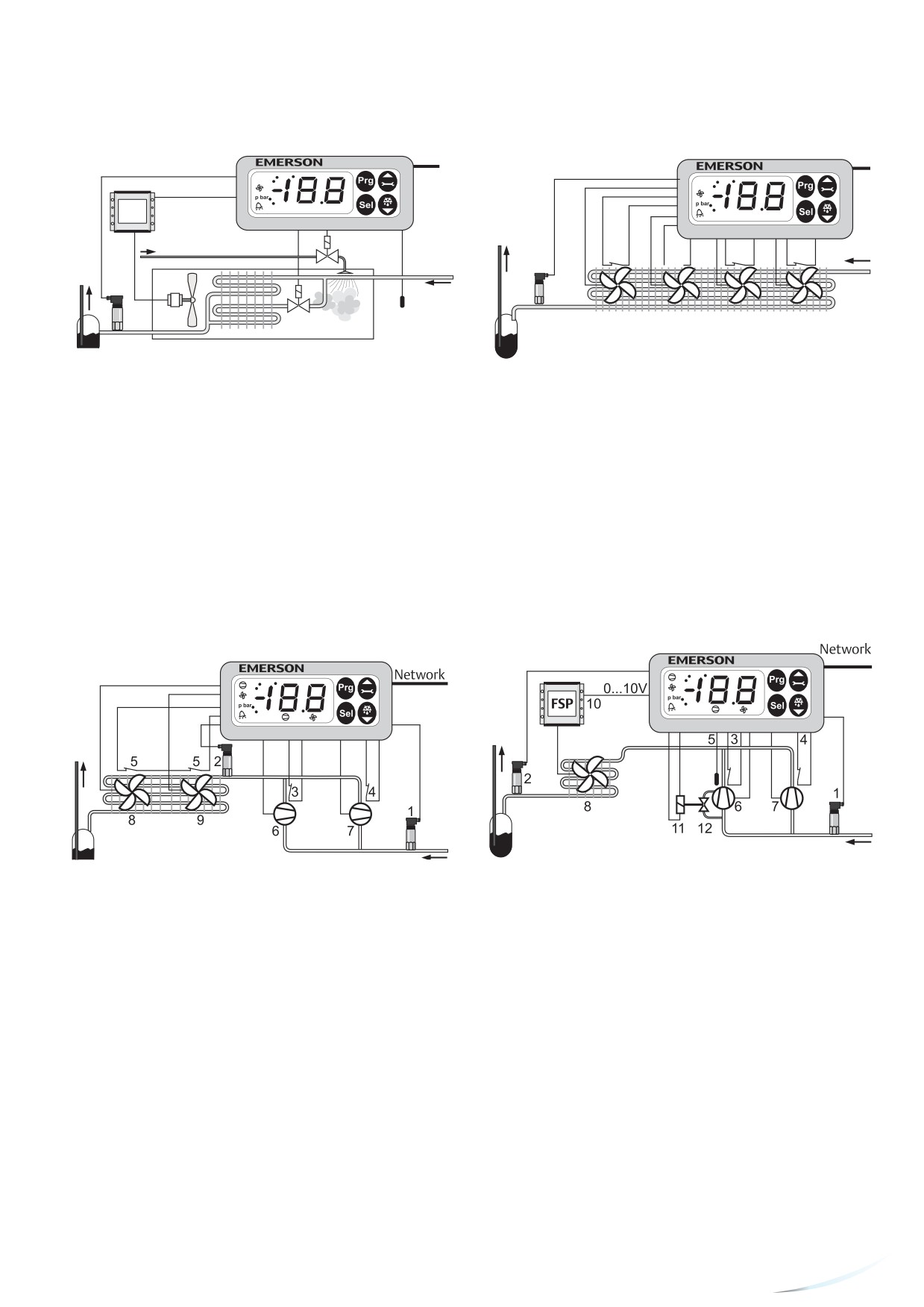

Схемы
Контроллер конденсатора EC2-74x с регулятором скоро-
Контроллер конденсатора EC2-71x обслуживает до 4
сти вращения
вентиляторов
Network
Network
10
0...10V
FSP
H2O
4
1
2
3
4
5
5
2
1
3
6
7
8
9
ВходыВыходы
Входы
Выходы
1 = давление конденсации
1 = аварийное реле вентилятора 1
6 = вентилятор 1
2 = температура окружающей среды
2 = аварийное реле вентилятора 2
7 = вентилятор 2
3 = на регулятор скорости вращения
3 = аварийное реле вентилятора 3
8 = вентилятор 3
4 = форсунка разбрызгивателя
4 = аварийное реле вентилятора 4
9 = вентилятор 4
5 = катушка соленоидного вентиля отключения части конденсатора
5 = давление конденсатора
10= модуль питания для регулятора скорости вращения вентилятора
Контроллер компрессорно-конденсаторного агрегата EC2-
Контроллер компрессорно-конденсаторного агрегата
512 обслуживает до 2 компрессоров и до 2 вентиляторов
EC2-542 для 2 одноступенчатых компрессоров или для 1
цифрового спирального компрессора Digital ScrollTM и 1
одноступенчатого компрессора
Входы
Выходы
Входы
Выходы
1 = давление всасывания
6 = компрессор 1
1 = давление всасывания
6 = спиральный цифровой ком-
2 = давление конденсации
7 = компрессор 2
2 = давление конденсатора
прессор Digital ScrollTM
3 = аварийное реле компрессора 1
8 = вентилятор 1
3 = аварийное реле компрессора 1
7 = компрессор 1
4 = аварийное реле компрессора 2
9 = 2.
4 = аварийное реле компрессора 2
8 = на регулятор скорости
5 = аварийное реле вентиляторов
5 = температурный вход
вращения
10= модуль питания для ре-
гулятора скорости вращения
вентилятора
11 = соленоидный вентиль регу-
лирования производительности
компрессора Digital ScrollTM
151
Контроллеры компрессорных станций и конденсаторов серии EC3-652, -672, -752,
-812, -932
с функцией веб-сервера и сетевым протоколом TCP/IP
Общие характеристики
•
Обслуживание и управление аварийными сообщениями
•
Распознавание отказов датчиков
•
Входы для аварий по высокому и низкому давлению
•
Настройки, сохраненные в энергонезависимой памяти
•
Алюминиевый корпус для монтажа на DIN-рейку
•
Электрическое соединение посредством винтовых разъемов
•
Работа и запуск через местный или удаленный компьютер
•
Управление цифровыми спиральными компрессорами Copeland
Scroll™ (EC3-652, EC3-932)
•
Сертификат СЕ
•
Связь:
EC3-6xx
Локальная сеть TCP/IP с функцией веб-сервера (см. стр. 140)
Характеристики ECD-000
•
Соединение с контроллерами EC3 через стандартный разъем RJ45.
Дополнительного кабеля питания не требуется.
•
2 1/2 цифровой дисплей
•
Индикаторы работы компрессора и аварии
•
4 Убрать «кнопки» клавиши управления
ECD-000
•
Простая установка в панель с отверстием 71 x 29 мм
•
Класс защиты IP 65 при установке в лицевую панель
Таблица подбора
TCP/IP
№ заказа
№ заказа
Описание
Модель
контроллера
комплекта*
Контроллеры компрессорных станций
для 8 компрессоров или для 1 цифрового спирального
компрессора Digital ScrollTM и 7 одноступенчатых компрес-
EC3-652
807 534
808 046
соров
Для компрессоров с несколькими ступенями регулирова-
EC3-672
807 562
808 029
ния
Контроллеры конденсатора
Контроллер конденсатора до 6 групп вентиляторов, один
EC3-752
807 592
808 031
выход 0…10 В, управление циклом рекуперации тепла
Контроллеры компрессорных станций со сдвоенным контуром
для 4 и 3 компрессоров
EC3-812
807 602
808 033
для 4 одноступенчатых компрессоров или для 1 цифрового
спирального компрессора Digital ScrollTM и 3 одноступен-
EC3-932
807 624
808 044
чатых компрессоров и 3 вентиляторов плюс контроль
скорости
* Комплект содержит: разъемы, датчики давления PT5-07M и PT5-30M вместе с кабелями, трансформатор 60 В·А и 5 датчиков NTC длиной 6 м (см. также стр. 246).
152
Дополнительное оборудование
Описание
Длина кабеля
Модель
№ заказа
Комплект разъемов для EC3-65x / EC3-67x / EC3-93X
K03-110
807 656
Комплект разъемов для EC3-67x
K03-750
807 654
Комплект разъемов для EC3-81x
K03-640
807 653
Дисплей для EC3-6xx -EC3-9xx
ECD-000
807 640
Соединительный кабель между EC3 и ECD 1 м (3 м/5 м
ECC-N10
807 860
(см. стр. 156)
1,5 м
ECN-S15
804 304
Датчик NTC, изолированный, для замера темп. окружаю-
щей среды,
3 м
ECN-S30
804 305
диапазон -50 … +50°C (10 кОм при 25°C)
3 м
ECN-S60
804 284
Датчик NTC для замера темп. нагнетания, диапазон -50
6 м
ECN-H60
804 359
… +50°C (10 кОм при 25°C)
Датчик давления PT5 для замеров давления всасывания и конденсации (подробности см. стр. 158)
-0,8 … 7 бар, 4 … 20 мА
PT5-07M
802 350
0 … 18 бар, 4 … 20 мА
PT5-18M
802 351
0 … 30 бар, 4 … 20 мА
PT5-30M
802 352
0 … 50 бар, 4 … 20 мА
PT5-50M
802 353
Кабель с разъемом (3 м/6 м, см. стр.158)
1,5 м
PT4-M15
804 803
Трансформатор на DIN-рейку, класс II
24 В·А
ECT-323
804 424
230 В AC вход, 24 В выход
60 В·А
ECT-623
804 421
K03-110
ECD-000
PT5
PT4-Mxx
ECT-323
Технические данные
Контроллер EC3
Дисплей ECD-000
Напряжение питания
24 В AC ±10 %, 50/60 Гц, только класс II
Напряжение питания
По кабелю ECC-N10 от контроллера ЕС3
Потребление энергии
20 В·А макс.
Дисплей
Цифровой сегментный дисплей,
с красными светодиодами 2 1/2 Убрать
Разъем
Съемные разъемы под винт
«знака», с цифровой индикацией состоя-
Цифровые входы/выходы
Сечение провода 0,5 … 2,5 мм2
ния устройства и аварии
Аналоговые входы/вы-
Сечение провода 0,14 … 1,5 мм2
ходы
Индикаторы
1 x индикатор давл./темп.
1 x индикатор аварии
Интерфейс связи
LON: FTT10
TCP/IP: локальная сеть с веб-сервером
Соед. с контроллером
1,0 м (ECC-N10)
Температура
Рабочие клавиши
4 клавиши: программирование,
хранения
-20 ... +65°C
сервис/вверх, выбор, вниз
рабочая
0 … +60°C
Температура
Влажность
Отн. влажность 0 … 80 %, без конденсат.
хранения
-20 ... +65°C
рабочая
0 … +60°C
Класс защиты
IP20
Влажность
Отн. влажность 0 … 80 %, без конденсат.
Масса
~ 810 г
Класс защиты
IP 65 (передняя панель с уплотнением)
Монтаж
На DIN-рейку
Масса
~ 52 г
Монтаж
В панель (отверстие 71 х 29 мм)
153
Схемы
Контроллер компрессорной станции EC3-652 для 8 одно-
Контроллер компрессорной станции для компрессоров с
ступенчатых компрессоров или для 7 одноступенчатых
регулированием производительности EC3-672
компрессоров и 1 цифрового спирального компрессора
Digital ScrollTM
Входы
Входы
1 = температура нагнетания до 8 компрессоров
1 = давление всасывания
2 = давление всасывания
2 = давление нагнетания
3 = давление нагнетания
3 = входы аварийных реле до 6 компрессоров
4 = входы аварийных реле до 8 компрессоров
4 = авария по низкому давлению
5 = авария по низкому давлению
5 = авария по высокому давлению
6 = авария по высокому давлению
6 = авария по уровню масла
7 = авария по уровню масла
7 = авария по уровню хладагента
8 = авария по уровню хладагента
Выходы
Выходы
8 =
12 выходов для 6x2 / 4x3 / 3x4 компрессоров с управлением произ-
9 = до 8 компрессоров
водительностью
10= для управления цифровым спиральным компрессором Digital
ScrollTM
Контроллер конденсатора EC3-752
Входы
1 = Температура окружающей среды
2 = Датчик влажности
3 = Давление конденсации
4 = входы аварийных реле до 6 вентиляторов
5 = авария по высокому давлению
6 = требование рекуперации теплоты
Выходы
7 = до 6 групп, одна с регулированием скорости вращения
8 = вентилятор с регулируемой скоростью вращения (см. № 7)
9 = соленоидный вентиль для рекуперации теплоты
154
Схемы
Контроллер компрессорной станции со сдвоенным конту-
Контроллер компрессорной станции и конденсатора EC3-
ром EC3-812 (4 и 3 компрессора)
392 (до 4 компрессоров и конденсатор)
Входы
Входы
1 = цифровой вход температуры нагнетания от 3 компрессоров
1 = температура нагнетания
2 = давление всасывания группы A
2 = температура окружающей среды
3 = давление всасывания группы B
3 = давление всасывания
4 = вход аварийного сигнала цепи управления для каждого компрес-
4 = давление конденсации
сора
5 = входы аварийных реле до 4 компрессоров
5 = авария по уровню хладагента
6 = авария по низкому давлению
6 = авария по низкому давлению группы A
7 = авария по высокому давлению
7 = авария по низкому давлению группы B
8 = авария по уровню масла
8 = авария по высокому давлению
9 = авария по уровню хладагента
9 = авария по уровню масла
10 = входы аварийных реле для 3 вентиляторов
Выходы
11 = требование рекуперации теплоты
10 = для 4 компрессоров (всасывание) группы А
11 = для 3 компрессоров (всасывание) группы В
Выходы
12 = до 4 компрессоров
13 = до 3 вентиляторов, один из которых можно
подключить через регулятор скорости вращения
14 = вентилятор с регулятором скорости вращения (см. 13)
15 = соленоидный вентиль цикла рекуперации
16= для управления цифровым спиральным компрессором Digital
ScrollTM
155
Сетевое дополнительное оборудование
Описание
Длина кабеля
Модель
№ заказа
Переходник Echelon USB-FTT10 с кабелем USB
ECC-034
804 385
Кабель RJ45 - RJ45 для локальной сети
1,5 м
ECC-N10
807 860
Кабель RJ45 - RJ45 для локальной сети
3,0 м
ECC-N30
807 861
Кабель RJ45 - RJ45 для локальной сети
5,0 м
ECC-N50
807 862
RJ45 к соединительному кабелю с 4 контактами для контр. EC2 TCP/IP
6,0 м
ECX-N60
804 422
ECC-034
ECC-010
Примеры использования сетевого дополнительного оборудования
Соединение ноутбука с интерфейсом ECC-034 с сетью LON
Соединение между контроллером EC3 и дисплеем ECD при помощи
кабеля ECC-N10 с разъемами RJ45
ECC-N10
EC2
EC3
ECD
156
Устройство плавного пуска компрессора CSS-25U / CSS-32U
Устройство плавного пуска компрессора CSS-25U / CSS-32U используется
для подключения, защиты и ограничения пускового тока однофазных
компрессоров в холодильных системах и системах кондиционирования
Характеристики
•
Для электродвигателей с максимальным рабочим током до
25 A/32 A
•
Ограничение пускового тока до величины менее 45 A
•
Автоматическая настройка при использовании в сети с частотой 50
или 60 Гц
•
Автоматическая настройка на ток электродвигателя — нет необходи-
CSS-25V
мости в ручной настройке или калибровке
•
Выход аварийного реле
•
Пусковой конденсатор, служащий для оптимального разгона двигателя,
Стандарты:
после запуска отключается
•
EN 60947-1, Низковольтная аппаратура распределения и управления
•
Отключение при низком напряжении
•
EN 60947-4-2, Пускатели пускорегулирующая аппаратура электро-
•
Отключение при обнаружении заблокированного ротора
двигателей — Полупроводниковые контроллеры и пускатели
электродвигателей переменного тока
•
Функция задержки для ограничения числа пусков электродвигателя в
час
•
EN 60335-1: выпускаемая VDE версия CSS-32V
•
Тиристорная защита пускателя для длительного срока службы
•
Дополнительный пускатель электродвигателя не требуется
•
EMC 2004/108/EC
•
Функция самодиагностики
•
ROHS 2002/95/EC
•
Монтажная скоба обеспечивает простую установку на DIN-рейке в двух
•
Стандарт UL на рассмотрении; публикация запланирована на 4-й
направлениях
квартал 2011 г.
•
Простое подключение благодаря клеммам с винтовыми зажимами
•
LVD 2006/95/EC, Директива о низковольтном оборудовании
Таблицы подбора CSS
Модель
Макс. раб. ток
№ заказа
Описание
Упаковка
компрессора
CSS-32U
Устройство плавного пуска с монтажной скобой и руководством по экс-
805 200M
32 A
Коробка, 20 шт.
плуатации
CSS-25U
Устройство плавного пуска с монтажной скобой и руководством по экс-
805 201M
25 A
Коробка, 20 шт.
плуатации
K00-003
3-полюсный винтовой соединитель для аварийного выхода, для проводов
807 663
Мягкая упаковка, 50 шт.
до 2,5 мм2
Технические характеристики
Масса
430 г
Рабочее напряжение
230 В 50/60 Гц номинальное
Защита согл. IEC 529
IP 20
Пусковой ток компрессора
ограничен до макс. 45 A
Макс. вибрация
4 g (при 10-1000 Гц)
Рабочая температура
-20...+55°C, не допускать выпадения
конденсата
Время задержки после останова
0,5-5 мин.
Температура хранения
-20...+65°C, не допускать выпадения
Аварийное реле, AgNi (SPDT)
250 В АС / 3 A
конденсата
Пусковой конденсатор
200- 240 мкФ
Схема подключения
Контакты CSS:
R
= выход рабочей обмотки двигателя
RC
= выход рабочего конденсатора
L
= 230 В / вход перем. напряжения
N
= нейтраль
ON = вход (активен при подключении к 230 В)
S
= выход пусковой обмотки из пускового конденсатора
A1, AC, A2 = контакт аварийного реле
157
Датчик давления серии PT5
Датчики давления преобразуют значение давления в линейный
электрический выходной сигнал. Датчики PT5 оптимизированы для
PT4-Mxx
применения в холодильной технике.
Характеристики
•
Чувствительные элементы датчиков давления с устойчивым сигналом
на выходе для точной работы систем регулирования перегрева,
компрессора или вентиляторов
•
Полностью герметичная конструкция
•
PT5-xxM: соединение по давлению 7/16-20 UNF с внутренней резьбой
под клапан Шредера
•
PT5-xxT: трубка 6 мм x 50 мм для применений, требующих полной
герметичности системы
•
Устойчивость к вибрациям, ударным нагрузкам и пульсации
PT5-xxM
•
Класс защиты IP 65
•
Простое электрическое соединение через разъем M12 с предвари-
тельно собранными кабелями (возможна разная длина)
•
Выходной сигнал: 4-20 мА
•
Калибровка в соответствии со специальными диапазонами
температуры и давления, применяемыми холодильных системах и
системах кондиционирования
•
Стандартные диапазоны давлений, совместимые с датчиками давления
PT5-xxT
Emerson прошлого поколения — манометрическое давление
Стандарты:
Опции
•
Другие диапазоны давления и калибровки
•
Согласно Директиве по ЭМС
•
Поставка в групповой упаковке
•
Перечень стандартов UL
Таблица подбора датчиков
Диапазон
Макс. допустимое
Давление
Давление
Соединение под
Модель
№ заказа
Выходной сигнал
давления (бар)
давление, PS (бар)
испытания, PT (бар)
разрушения (бар)
давлением
PT5-07M
802 350
-0,8- 7
27
30
150
7/16” -20 UNF (с
PT5-18M
802 351
0- 18
45
50
250
внутренней резь-
4- 20 мА
PT5-30M
802 352
0- 30
45
50
250
бой под клапан
Шредера)
PT5-50M
802 353
0- 50
72
80
400
PT5-07T
802 370
-0,8- 7
27
30
150
PT5-18T
802 371
0- 18
45
50
250
4- 20 мА
трубка 6 x 50 мм
PT5-30T
802 372
0- 30
45
50
250
PT5-50T
802 373
0- 50
72
80
400
Соединительные кабели
Модель
№ заказа
Диапазон температуры (°C)
Длина кабеля (м)
Провода
PT4-M15
804 803
1,5
-50...+80 °C, неподвижная установка
PT4-M30
804 804
3,0
2 x 0,34 мм2
-25...+80 °C, подвижная установка
PT4-M60
804 805
6,0
158
Технические характеристики
Напряжение питания Номинальное
24 В DC
Срок службы датчика
> 10 000 000 циклов
Диапазон (защита от смены полярности)
7 ...
30 В DC
Давление разрушения
см. таблицу подбора
Рабочий ток
макс. ≤ 24 мА на выходе
Рабочие среды
HFC, HCFC, CFC
Класс защиты по EN 60529
IP65
не подходит для аммиака и воспламе-
няемых хладагентов!
Сопротивление нагрузки
Материалы PT5
Температуры PT5
Крышка корпуса, соединение по дав-
Нержавеющая сталь
Рабочая среда для корпуса
-25...
80 °C
лению, диафрагма, контактирующая
1.4534 / AISI 316L
-40... 100 °C
со средой
-25...
80 °C
Материалы PT6
Температуры PT6
Крышка корпуса, соединение по дав-
Латунный корпус W614N
Рабочая среда для корпуса
-20...
80 °C
лению, диафрагма, контактирующая
Керамический датчик
Среда
-20...
80 °C
со средой
Al2O3, уплотнение CR70
Транспортировка и хранение
-20...
80 °C
Хлоропрен
Вибрация при 10 ... 2000 Гц
макс. 4 g
Точность срабатывания PT5
Диапазон температур
Суммарная
погрешность*
PT5-07M/T
-40...+80°C
≤ ± 1 % FS
PT5-18M/T
-20...+60°C
≤ ± 1 % FS
PT5-30M/T
0...+40°C
≤ ± 1 % FS
-20...+60°C
≤ ± 2 % FS
-40...+80°C
стандартно ≤ ±2 % FS
PT5-50M/T
0...+40°C
≤ ± 1 % FS
-20...+60°C
≤ ± 2 % FS
-30...+80°C
стандартно ≤ ±2 % FS
*) Суммарная погрешность включает нелинейность, гистерезис, повторяемость, а также
отклонение и разброс показаний из-за изменений температуры.
Примечание: % FS определяется в % от диапазона датчика.
Электрическое соединение
Датчики давления PT5 с токовым выходом (2-проводное соединение) обе-
спечивают следующие преимущества:
1.
Лучше приспособлены для передачи сигнала на большие расстояния
2.
Большая устойчивость к электромагнитным помехам
Примечание: Изменение длины соединительного электрического провода
более чем на 1,5 м может оказать негативное воздействие на электро-
магнитную совместимость. Может потребоваться дополнительная защита.
BN = коричневый, напряжение питания 24 В
WH = белый, выходной сигнал 4-20 мА
(5) = электронный контроллер, напр. серии EC2 или EC3
159
содержание .. 5 6 7 8 ..
|
||
|
|
|
