Copeland Общий каталог продукции для холодильной техники, кондиционирования и тепловых насосов (2012 год) - часть 8

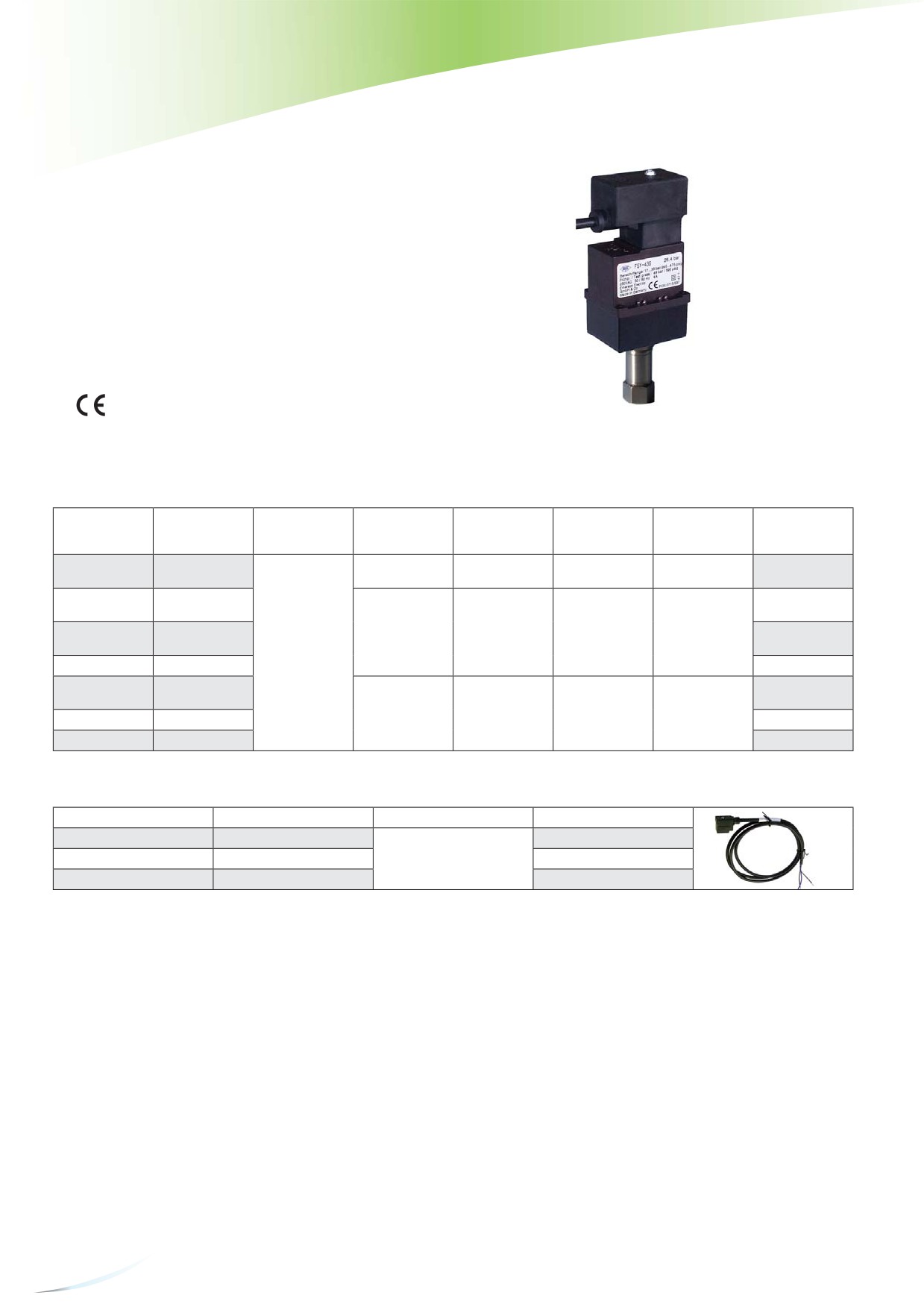

Электронный регулятор скорости вращения вентиляторов серии FSY
Характеристики
•
Управление скоростью вращения вентиляторов в зависимости от
давления
•
Регулируемое давление отключения
•
Высоковольтный симистор (800 В)
•
Встроенная цепь защиты от скачков напряжения
•
Компактная конструкция
•
Класс защиты IP65
•
Простая установка и настройка
•
Простая интеграция для модернизации имеющегося оборудования
•
Дополнительные уплотнения не требуются (устанавливается в разъем
без зазоров)
FSY-43S
•
Многопозиционный разъем с фильтром ЭМС и кабелем 1,5 м (опцио
нально 3 и 6 м) для удобства монтажа
•
согласно EC 89/336/EC (с кабелем FSF)
•
UL номер E183816
Таблица подбора
Макс. рабочее
Диапазон регу-
Заводская на-
Давление испы-
Соединение под
Модель
№ заказа
Рабочий ток, А
давление (PS)
лирования, бар
стройка, бар
тания, PT бар
давлением
бар
S:7/16”-20 UNF
FSY-41S
0 715 533
4,0- 12,5
8,0
27
30
внутренняя
S:7/16”-20 UNF
FSY-42S
0 715 534
внутренняя
9,2- 21,2
15,0
32
36
U: 6 мм - ODF
FSY-42U
0 715 535
0,1- 4
FSY-42X
0 715 536
X: 1/4“ - ODF
S:7/16”-20 UNF
FSY-43S
0 715 537
внутренняя
12,4- 28,4
21,8
43
48
FSY-43U
0 715 538
U: 6 мм - ODF
FSY-43X
0 715 539
X: 1/4“ - ODF
Соединительные кабели со разъемом и фильтром ЭМС
Модель
№ заказа
Диапазон температур °C
Длина кабеля м
FSF-N15
FSF-N15
804 640
1,5
FSF-N30
804 641
-50...+80
3,0
FSF-N60
804 642
6,0
160
Технические характеристики
Напряжение питания
230 В AC +10 %, -15 %
Изменение давления на оборот регули-
FSY-41:
4,0- 12,5 бар
ровочного винта
по часовой стрелке ~ +1,2 бар
Номинальный ток
0,1- 4 (3) A
против часовой стрелки ~ -1,2 бар
(см. диаграмму ниже)
FSY-42:
9,2- 21,2 бар
Пусковой ток
макс. 8 А / 5 с
по часовой стрелке ~ +2,5 бар
против часовой стрелки ~ -2,5 бар
Рабочие среды
HFC, HCFC
(не предназначено для использования
FSY-43: 12,4- 28,4 бар
с воспламеняющимися хладагентами)
по часовой стрелке ~ +3,3 бар
против часовой стрелки ~ -3,3 бар
Класс защиты по IEC529 / DIN 40050
IP 65 (с установленными соединителя-
ми FSF-xxx)
Диапазон регулирования
FSY-41: 2,5 бар
FSY-42: 3,8 бар
Диапазоны температур окружающей
от -20 до +55 °C
FSY-43: 4,6 бар
среды хранения, транспортировки,
>40°C, см. диаграмму
рабочей среды
от -30 до +70°C
Масса
ок.
от -20 до +70°C
FSY-41, -42
0,12 кг
FSY-43
0,15 кг
Макс. ток в зависимости от темп. окружающей среды
FSF-N15
0,14 кг
FSF-N30
0,20 кг
FSF-N60
0,22 кг
4
Материал корпуса
PC и PA
3
2
1
0
30
35
40
45
50
55
Ambient Temperature (°C)

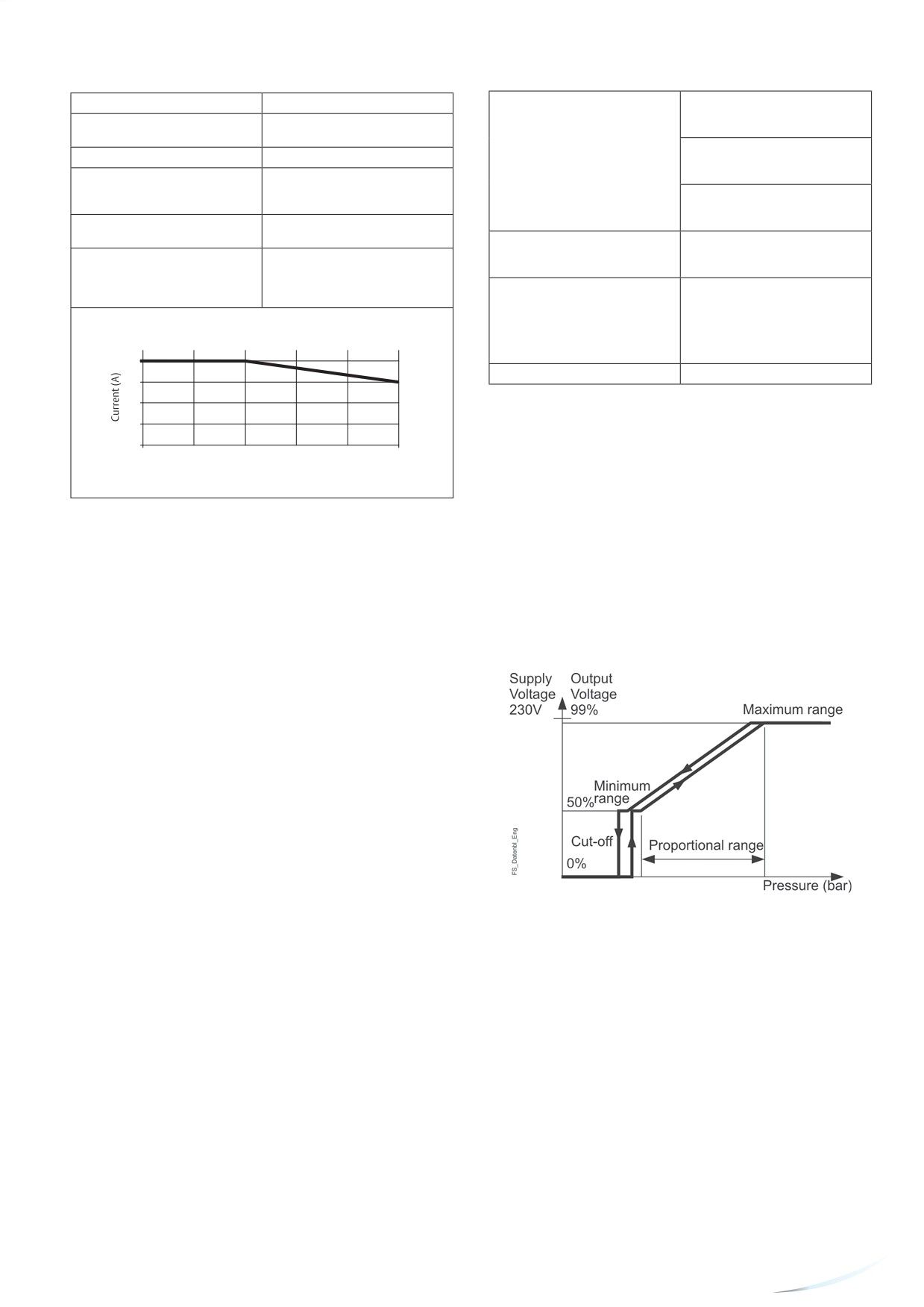

Диаграмма функционирования
Принцип управления можно легко описать при помощи функции выходного
Дальнейшее уменьшение давления в минимальном диапазоне ведет к от-
напряжения в зависимости от давления: в максимальном диапазоне ре-
ключению двигателя вентилятора. Повторное увеличение давления при-
гулятор FSY обеспечивает постоянное напряжение приблизительно на 1 %
ведет к пуску двигателя с гистерезисом примерно 0,7 бар, чтобы избежать
ниже напряжения питания. Вентилятор работает с максимальной скоростью.
частого включения. Давление, при котором двигатель отключается, можно
В диапазоне регулировки выходное напряжение меняется от макси-
регулировать (см. диапазон давления).
мального до минимального значения, составляющего приблизительно
50 % напряжения питания. В результате скорость вентиляторов снижается
от максимума до минимума.
161

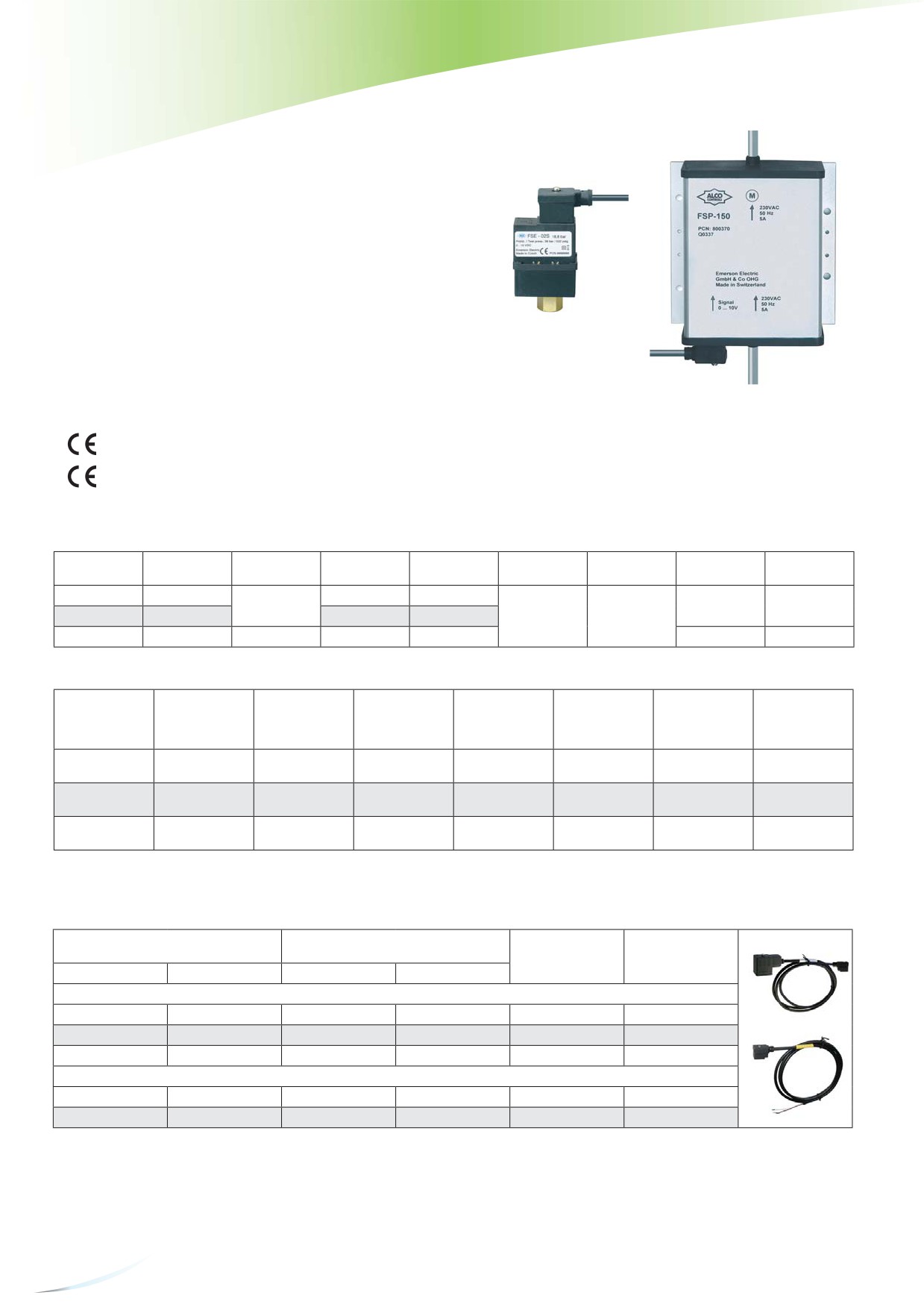

Силовой модуль регулятора скорости вращения вентилятора FSP и
управляющий модуль FSE
Характеристики FSP
•
Может использоваться в сочетании с управляющим модулем ALCO® FSE,
EC2, EC3 и другими электронными контроллерами, обеспечивающими
выходной сигнал 0-10 В для управления давлением конденсации
•
Модели для 3- и 1-фазных электродвигателей могут использоваться в
режиме фазовой отсечки
•
Параллельное соединение двигателей вентиляторов до максимального
тока FSP
•
Снижение уровня шума вентилятора при низкотемпературных условиях
•
Энергосбережение благодаря повышенной холодопроизводитель-
ности
•
Короткий пусковой импульс при частичной нагрузке для преодоления
трения и самораскручивания
FSE
•
Простая установка при помощи подсоединенных на заводе кабелей
Управляющий модуль
питания и подключения двигателя
FSP
•
Класс защиты IP67 для установки вне помещений
Силовой модуль
Стандарты:
•
согласно Директиве о низковольтном оборудовании
•
согласно Директиве по ЭМС
Таблица подбора FSP
Напряжение
Диапазон тока
Макс. пусковой
Длина кабеля
Длина кабеля
Диаметр
Модель
№ заказа
Масса (г)
питания
(A)
ток, макс. 1 с (A)
питания (м)
двигателя (м)
провода
FSP-150
800 370
0,3-5
15 A
230 В / 50 Гц
3 x 1 мм2
1 050
FSP-180
800 373
0,3-8
24 A
1,5
0,75
FSP-340
800 376
400 В / 3 / 50 Гц
0,3-4
12 A
5 x 1 мм2
1 650
Таблица подбора управляющих модулей FSE
Заводская
Диапазон
настройка
Давление
Соединение под
Масса (г)
Модель
№ заказа
Хладагенты
регулирования
давления
испытания
давлением
Pcut* (бар)
отключения (бар)
7/16”-20 UNF
FSE-01S
804 701
R134a
4-12,5
7,8
30 бар
125
внутренняя
R22, R404A,
7/16”-20 UNF
FSE-02S
804 706
10-21
15,5
36 бар
125
R407C, R507
внутренняя
7/16”-20 UNF
FSE-03S
804 711
R410A
12-28
20,4
48 бар
150
внутренняя
* Давление, при котором вентилятор отключается.
Таблица подбора соединительных кабелей
Диапазон температур
Диапазон температур
от -25 до 80°C / нет UL
от -50 до 80°C / UL ок.
Длина
Масса
(м)
(г)
Модель
№ заказа
Модель
№ заказа
для подключения к управляющему модулю FSE:
FSE-N15
804 680
1,5
80
FSE-N30
804 681
3,0
130
FSE-N60
804 682
6,0
220
для подключения к EC2, EC3 и другим контроллерам:
FSP-L15
804 693
1,5
FSP-L30
804 694
3,0
162

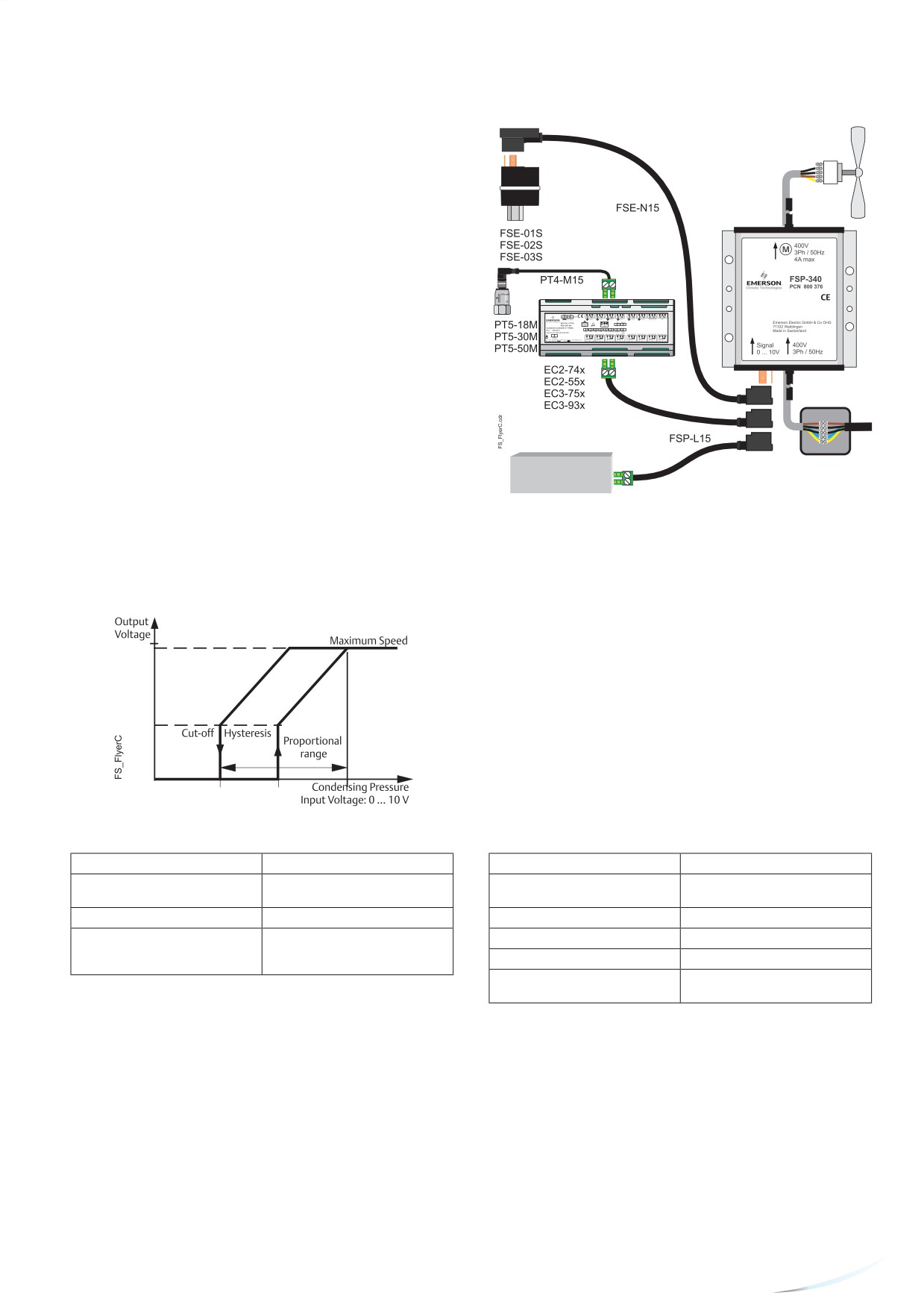

Выбор комбинации продуктов
Выбор
1.
Выберите силовой модуль FSP с учетом суммарного максимально-
го рабочего тока и числа фаз двигателей вентилятора конденсатора
2.
Выберите управляющий модуль FSE на основании требований по
давлению для используемого хладагента:
FSE-01S для R134a,
FSE-02S для R22 / R404 A / R407C / R507
FSE-03S для R410A
- или контроллер серии EC
- илидругой электронный контроллер, обеспечивающий выходной
сигнал 0-10 В
3.
Выберите соединительный кабель
a) для подключения FSE к FSP:
FSE-Nxx: -25…+80°C
- 3 длины: (1,5 - 3,0 - 6,0 м)
b) или для использования с электронным контроллером,
обеспечивающим выходной сигнал 0-10 В:
(напр. EC2-74x, EC2-54x, EC3-75x, EC3-92x):
FSP-Lxx: -50…+80°C
- 2 длины (1,5 - 3,0 м)
Система управления с
выходом 0- 10 В
Диаграмма функционирования
Функционирование FSP совместно с FSE можно описать при помощи сле-
Верхняя кривая обозначает скорость вентилятора при уменьшении, а ниж-
дующей диаграммы управления.
няя — при увеличении давления. При высоком давлении конденсации вен-
тилятор работает с максимальной скоростью (вверху справа). В диапазоне
регулировки скорость вентилятора уменьшается вместе с давлением. Если
давление падает ниже установленного предела, вентилятор отключается.
Чтобы предотвратить частое включение вентилятора в этой точке, пред-
усмотрен большой гистерезис. Для перезапуска вентилятора давление
должно увеличиться примерно на 1 бар. Короткий пусковой импульс по-
могает вентилятору преодолеть трение и самораскручивание, пока он не
выйдет на пропорциональную давлению скорость.
В диапазоне регулировки скорость вентилятора варьируется от 20 % до
100 % для 3-фазных двигателей и от 30 % до 100 % для однофазных.
Технические характеристики FSP
Технические характеристики FSE
Диапазон рабочих температур
от -20°C до +65°C
Диапазон рабочих температур
от -20°C до +65°C
Класс защиты
IP 67
Класс защиты
IP 65
(IEC 529 / EN 60529)
(IEC 529 / EN 60529)
Входное напряжение сигнала
0- 10 В DC
Напряжение питания
10 В, создается модулем FSP
Монтаж
Непосредственно винтами или с
Рабочий ток 0- 10 В DC выход
макс. 1 мА
помощью опционального комплекта
Рабочие среды
HFC, HCFC, синт. / минеральные масла
DIN-рейки, № для заказа 800 379
Соединение под давлением
FSE-01S / FSE-02S латунь
FSE-03S нерж. сталь
163
ТРВ
Основные термины и техническая информация
Принцип действия

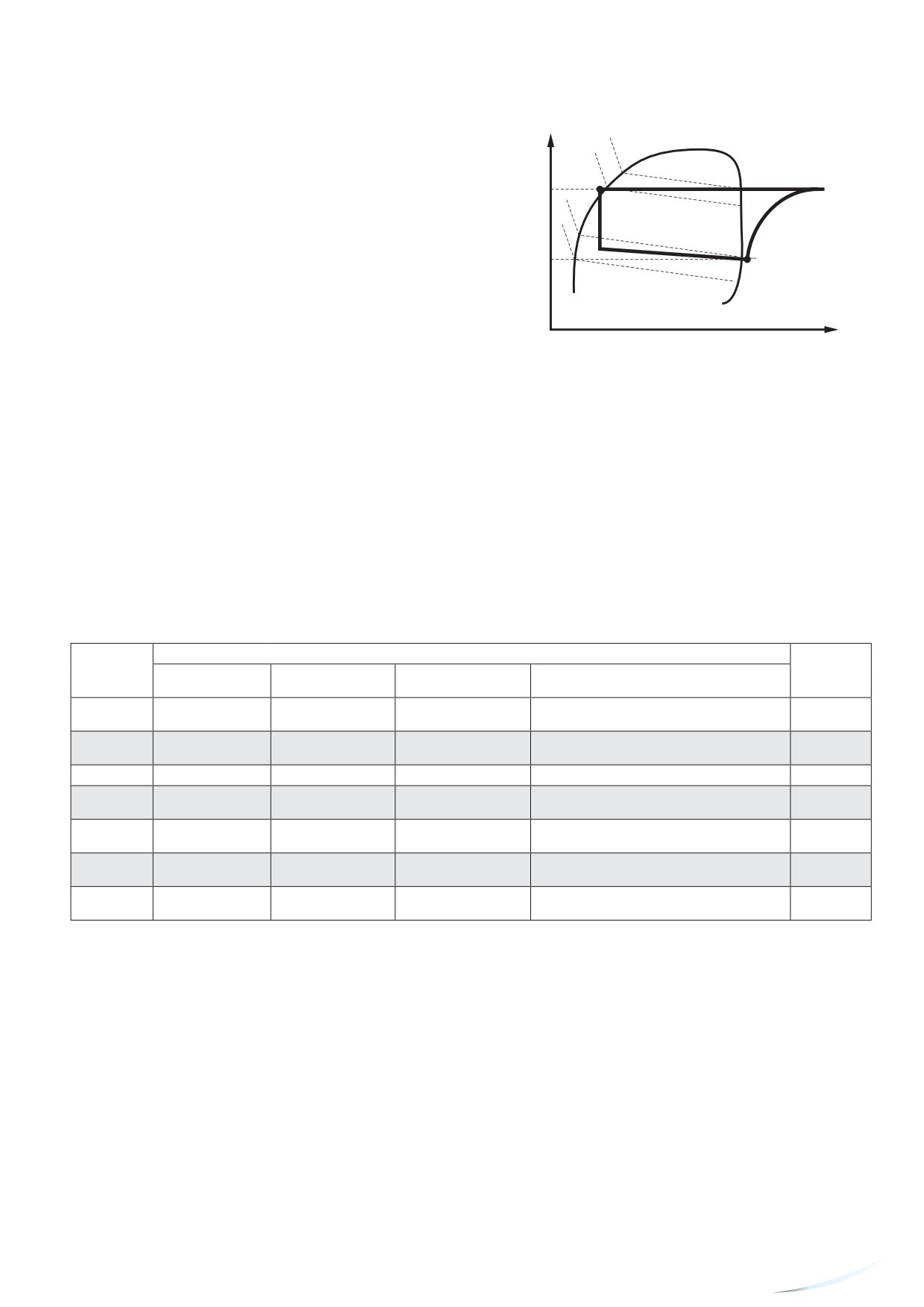

Переохлаждение
Термо-расширительные вентили Alco® регулируют перегрев хладагента на
Переохлаждение, как правило, увеличивает производительность
выходе из испарителя. Они работают в качестве дросселя между сторонами
холодильной системы и может быть учтено при подборе расширительного
высокого и низкого давления в холодильной системе и обеспечивают со-
вентиля путем применения поправочного коэффициента Kt. Коэффициент Kt
ответствие скорости истечения хладагента скорости кипения жидкости в
учитывает коррекцию производительности в зависимости от температуры
испарителе. Таким образом, поверхность испарителя используется полно-
кипения, температуры конденсации и переохлаждения. Это влияет, прежде
стью, и жидкий хладагент не может попасть в компрессор.
всего, на плотность жидкости перед расширительным вентилем, разницу
энтальпий жидкой и паровой фазы хладагента, а также на количество
Описание способов заправки термобаллонов
паровой фазы после дросселирования. Процентное соотношение жидкой
Диапазон применения ТРВ в значительной мере зависит от выбранного
и паровой фазы отличается в зависимости от типа хладагента и рабочих
типа заправки.
условий системы.
Заправка жидкостью
Большое переохлаждение приводит к очень малому количеству газа
Поведение ТРВ с жидкостной заправкой определяют исключительно
после расширения и, таким образом, увеличивает производительность
изменения температуры термобаллона, какие-либо эффекты перекрестного
расширительного вентиля. Эти условия не учитываются в коэффициенте
влияния окружающей среды исключены. Для таких вентилей характерно
K
. Кроме того, малое количество газа после расширения приводит к
t
малое время отклика, благодаря чему они обеспечивают быструю реакцию
снижению мощности испарителя и может иметь следствием существенное
в схеме управления. Жидкостная заправка не может сочетаться с функциями
несоответствие производительности ТРВ и испарителя. Эти эффекты должны
MOP. Температура термобаллонов не должна превышать 75°C.
учитываться при выборе компонентов во время проектирования контуров
охлаждения. В случаях, когда переохлаждение превышает 15 K, типоразмер
Заправка газом
компонентов (Kt, K∆p) должен быть скорректирован соответствующим
Поведение ТРВ с газовой заправкой определяется самой низкой
образом. Практика показывает, что для компенсации эффекта большого
температурой в любой части расширительного вентиля (силовой элемент,
переохлаждения можно использовать следующие поправочные
капиллярная трубка или термобаллон). Если минимальная температура
коэффициенты в дополнение к коэффициентам Kt и K∆p.
воздействует на какую-либо часть, не являющуюся термобаллоном,
это может привести к нарушениям функций расширительного вентиля
(таким, как нестабильное низкое давление или чрезмерный перегрев).
Переохлаждение
20 K
30 K
40 K
50 K
60 K
ТРВ Alco® с газовой заправкой всегда позволяют работать с функцией
Поправочный
MOP и оснащаются снабженными балластом термобаллонами. Балласт
0,8
0,7
0,6
0,5
0,4
коэффициент
в термобаллоне обеспечивает медленное открытие и быстрое закрытие
вентиля. Максимальная температура термобаллона составляет 120°C.
Компания Emerson Climate Technologies будет рада предоставить Вам
консультацию. Пожалуйста, обратитесь в отдел технической поддержки.
Адсорбционная заправка
По обеспечиваемым характеристикам регулирования этот тип заправки во
Размеры
многом аналогичен MOP, однако позволяет избежать трудностей, связанных
Чтобы правильно подобрать термо-расширительный вентиль для опреде-
с эффектом перекрестного влияния окружающей среды. Время отклика
ленной системы, необходимо определить следующие исходные данные:
велико, однако оно идеально подходит для распространенных систем
- Холодопроизводительность QO
охлаждения. Максимальная температура термобаллона составляет 130°C.
- Фактический перепад давления в ТРВ ∆p
- Температура/давление кипения
MOP (максимальное рабочее давление)
- Минимальная возможная температура/давление конденсации
Функция MOP несколько напоминает применение регулятора давления в
- Температура жидкости
картере компрессора. Для защиты компрессора от перегрузки применяется
- Тип хладагента
максимальный предел давления кипения.
Значение MOP должно находиться в пределах допустимого для компрессора
В отличие от азеотропных хладагентов (например, R22, R134a и т. д.), где
диапазона низкого давления и примерно на 3 K превышать температуру
фазовый переход происходит при постоянной температуре и давлении,
испарения.
кипение и конденсация зеотропной смеси R407C протекают с темпера-
турным скольжением внутри испарителей и конденсаторов (например, в
Практический совет: Регулировка перегрева оказывает на MOP
то время как давление является постоянным, температура варьируется в
следующее влияние:
пределах определенного диапазона).
Увеличение перегрева: Уменьшение MOP
При подборе размеров ТРВ давление кипения и конденсации должно
Уменьшение перегрева:
Увеличение MOP
определяться при температурах насыщения (точка начала кипения и на-
чала конденсации).
Статический перегрев
ТРВ Alco® поставляются с оптимально установленном на заводе перегревом,
Чтобы упростить подбор вентиля для нестандартных условий работы,
который можно менять только в случае крайней необходимости.
компания Emerson Climate предлагает программу подбора Alco® на базе
Повторная регулировка должна проводиться при минимальной возможной
Excel. Ее можно заказать во всех торговых представительствах Emerson.
температуре кипения.
Контактные адреса, адреса электронной почты и номера телефонов см. по
адресу www.emersonclimate.eu.
164
Пример
Холодопроизводительность системы:
18 кВт
Хладагент:
R407C
Температура конденсации (насыщенная жидкость):
+35°C
P
R 407C
(Давление конденсации будет равно 15,5 бар)
См. на стр. 251 приложения:
Температура кипения (насыщенный пар):
0°C
40.5°C
(Давление кипения будет равно 4,61 бар)
15.5
Переохлаждение:
1 K
35.5°C
Потери давления на жидкостной линии:
2,2 бар
Потери давления в испарителе:
0,3 бар
0°C
Требуемый тип ТРВ:
Серия T
4.61
Для расчета номинальной производительности используется следующая
-6.5°C
формула:
h
холодопроизводительность x Kt x K∆p = номинальная произво-
дительность
1. Из таблицы на стр. 182 с учетом хладагента, температуры жидкости и
испарения выберите коэффициент Kt.
Kt = 0,98 (для этого примера)
3. Чтобы определить номинальную производительность ТРВ, умножьте
2. Определите перепад давления в ТРВ путем вычитания из давления
хладопроизводительность на Kt и K∆p.
конденсации давления кипения и всех других возможных потерь (падения
давления в испарителе, фильтре-осушителе, соленоидном вентиле,
Qn = 18 x 0,98 x 1,15 = 20,29 кВт
распределителе жидкости…).
Выберите ТРВ в таблице на стр. 178 TCLE 550 NW (для этого примера).
В этом примере:
∆p = 15,5 - (4,61 +2,2 + 0,3) = 8,39 бар
Пожалуйста, учитывайте, что все значения температуры кипения и
Выберите коэффициент K∆p в таблице на стр. 182
конденсации, указанные в этом каталоге, приводятся для насыщенного
K∆p = 1,15 (для этого примера)
пара и жидкости.
Руководство по подбору расширительных вентилей
Критерий подбора
Страница
Серия
Темп. кипения Диа-
Диапазон
Основное применение
Особенности
каталога
пазон, °C
Холод./кондиц. Тепловые
TI
0.5 to 14.2
от +20 до -45
Сменные дюзы
168
насосы
Холод./кондиц. Тепловые
Герметичные, регулируемый перегрев, опционально
TX3
0.8 to 15.0
от +20 до -45
174
насосы
— с обратным клапаном
TX6
13.3 to 57.0
от +20 до -45
Кондиц. Тепловые насосы
Герметичные, регулируемый перегрев
176
Холод./кондиц. Тепловые
T
2 to 209
от +30 до -45
Сменные дюзы, силовой элемент и фланец
178
насосы
Низкотемпературные при-
ZZ
1.9 to 81.2
от -45 до -120
Сменные дюзы, силовой элемент и фланец
183
менения
Впрыск жидкости, кон-
L
2 to 154
от +30 до -50
Сменные дюзы, силовой элемент и фланец
186
троль перегрева
Впрыск жидкости, кон-
935
5.2 to 43.5
от +30 до -45
Сменные дюзы Силовой элемент и фланец
188
троль температуры
165

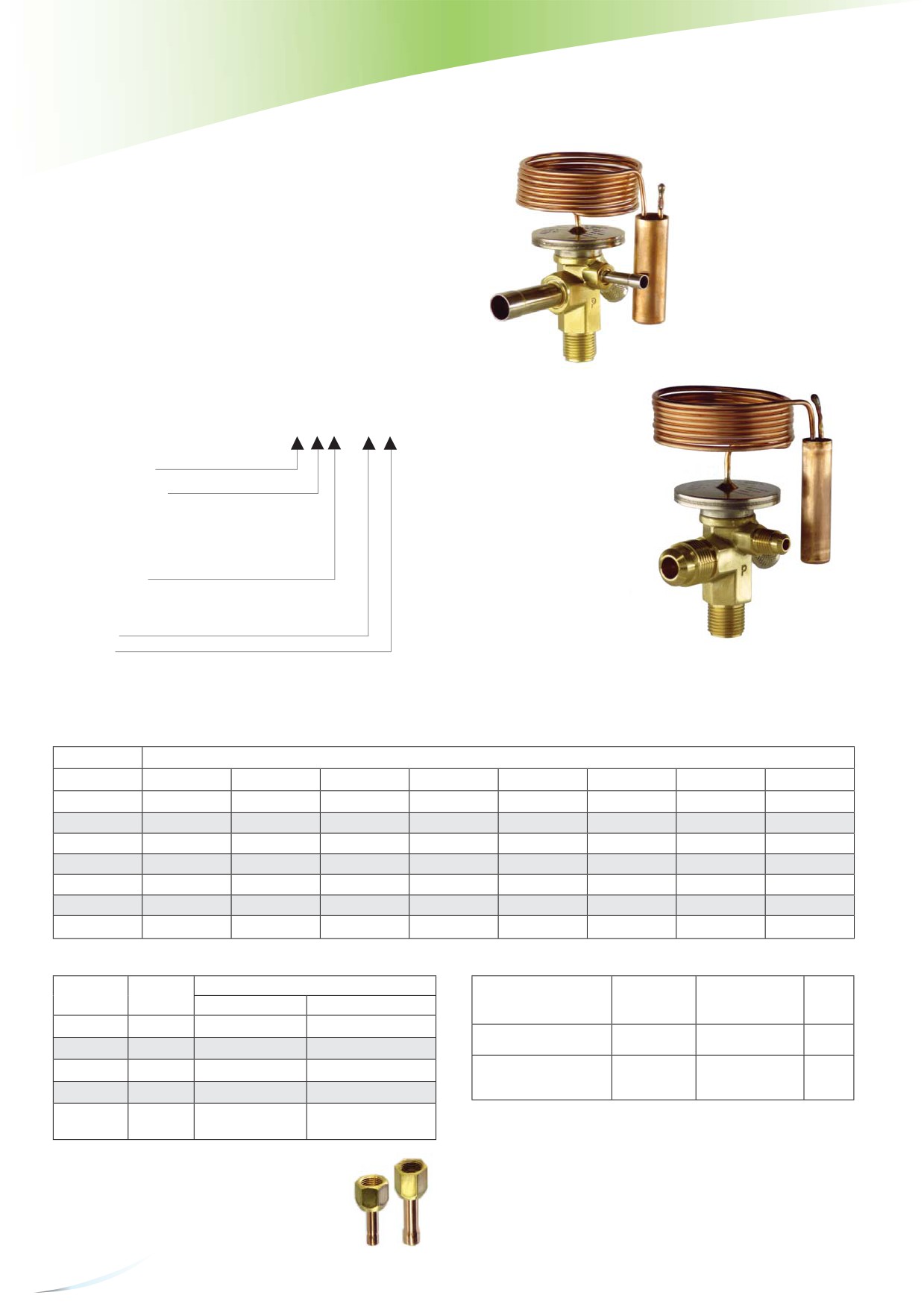

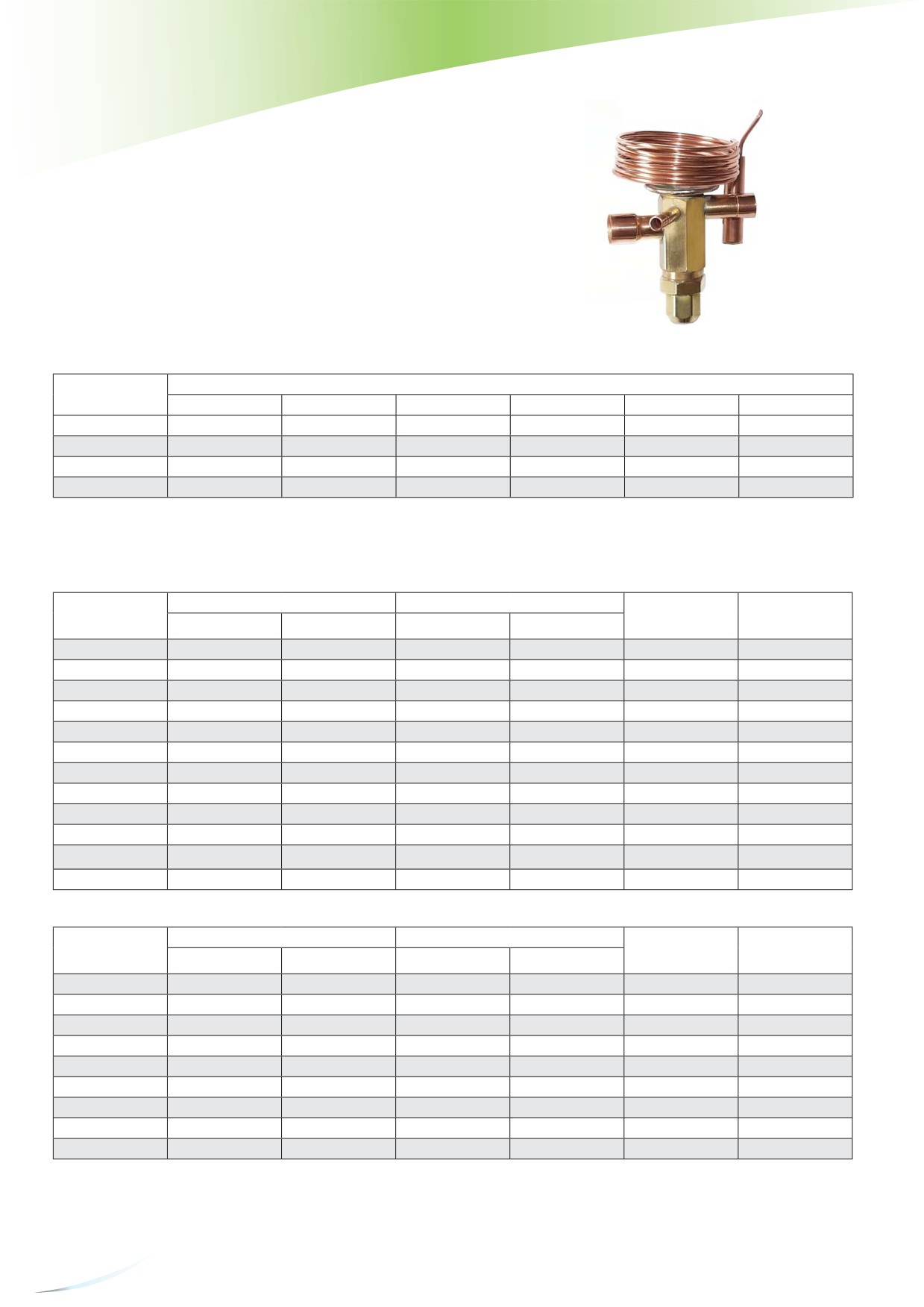

Термо-расширительные вентили серии TI
Новая конструкция вентиля, сменные дюзы
Характеристики
•
Сваренная лазером диафрагма большого диаметра для высокой
надежности и максимального срока службы
•
Поддержание постоянного перегрева в широком диапазоне
применений
•
Простая и точная настройка перегрева в результате модификации
резьбы
•
Патрубки TILE из нержавеющей стали не требуют охлаждения
влажной ветошью при пайке
•
Диапазон производительности от 0,4 до 14,2 кВт (R404A) идеально
подходит для работ по техническому обслуживанию
•
Внутреннее или внешнее выравнивание
•
Соединение при помощи патрубков под пайку или резьбовое
•
Длина капиллярной трубки 1,5 м
•
PS: 45 бар, TS: -45...+75°C
•
Без маркировки CE согласно ст. 3.3 PED 97/23 EC
TILE
Обозначение типа
TI S E - M W
Серия вентиля
Тип соединения
L: Пайка, патрубки из нержавеющей стали
ODF (выход / выравнивание)
S : Пайка, патрубки из меди ODF
: Резьба
Выравнивание
E : Внешнее
: Внутреннее
TIE
Хладагент
Заправка
W: Жидкостная (без функции MOP)
Wxxx: Газовая (функция MOP)
ADxxx: Адсорбционная (аналогично функции MOP)
Дюза в сборе с входным фильтром
Номинальная производительность* (кВт)
Тип
TIO-00X
TIO-000
TIO-001
TIO-002
TIO-003
TIO-004
TIO-005
TIO-006
№ заказа
800 532
800 533
800 534
800 535
800 536
800 537
800 538
800 539
R134a
0,3
0,8
1,9
3,1
5,0
8,3
10,1
11,7
R22
0,5
1,3
3,2
5,3
8,5
13,9
16,9
19,5
R404A
0,4
1,0
2,3
3,9
6,2
10,1
12,3
14,2
R407C
0,5
1,4
3,5
5,7
9,2
15,0
18,3
21,1
R410A
0,6
1,5
3,7
6,2
9,9
16,2
19,7
22,8
R507
0,4
1,0
2,3
3,9
6,2
10,1
12,3
14,2
Переходник под пайку для TILE и TIS(E)
*Номинальная производительность рассчитывается для следующих условий:
№
Соединение ODF
Перео-
Модель
Температура
Температура
заказа
Хладагент
хлажде-
мм
дюймы
кипения
конденсации
ние
TIA-M06
802 500
6,0
-
+4°C насыщ.
+38°C насыщ. жидк.
R407C
1 K
TIA-M10
802 501
10,0
-
пар
+43°C насыщ. пар
TIA-014
802 502
-
1/4”
R22, R134a,
+4°C
+38°C
1 K
R404A, R410A, R507
TIA-038
802 503
-
3/8”
Ремонтный
Чтобы подобрать вентиль для других рабочих условий, см. стр. 180 таблицы быстрого
803 780
100 шт.
комплект
подбора на стр
или используйте программу подбора Alco® на базе Excel (загружается
166
Корпуса вентилей TI без дюз и гаек
Выходное соедине-
MOP
Диапазон температур
Хладагент
ние / соединение
Тип
№ заказа
Тип
№ заказа
°C
кипения, °C
выравнивания
Внешнее выравнивание
Внутреннее выравнивание
Пайка
TILE-SW (12 мм)
802465
-
-45...+20
Нержавеющая
TILE-SW (1/2“)
802466
-
-45...+20
сталь
TISE-SW (12 мм)
802462
TIS-SW (12 мм)
802461
-
-45...+20
TISE-SW (1/2“)
802464
TIS-SW (1/2“)
802463
-
-45...+20
Пайка
TISE-SAD10 (1/2“)
802479
TIS-SAD10 (1/2“)
802478
+10
-45...
0
Медь
TISE-SW75 (12 мм)
802471
0
-45...-3
R404A /
TISE-SW75 (1/2“)
802472
0
-45...-3
R507
TISE-SAD-20 (12 мм)
802474
-20
-45...-27
TISE-SAD-20 (1/2“)
802475
-20
-45...-27
TIE-SW
802460
TI-SW
802459
-
-45...+20
Резьба
TIE-SAD10
802477
TI-SAD10
802476
+10
-45...
0
TIE-SW75
802470
TI-SW75
802469
0
-45...-3
TIE-SAD-20
802473
-20
-45...-27
Пайка
TILE-MW (12 мм)
802451
-
-45...+20
Нержавеющая
TILE-MW (1/2“)
802452
-
-45...+20
сталь
TISE-MW (12 мм)
802448
TIS-MW (12 мм)
802447
-
-45...+20
R134a
Пайка
TISE-MW (1/2“)
802450
TIS-MW (1/2“)
802449
-
-45...+20
Медь
TISE-MW55 (12 мм)
802457
+14
-45...+11
TISE-MW55 (1/2“)
802458
+14
-45...+11
Резьба
TIE-MW
802446
TI-MW
802445
-
-45...+20
TIE-MW55
802456
TI-MW55
802455
+14
-45...+11
Пайка
TILE-NW (12 мм)
802486
-
-45...+20
Нержавеющая
TILE-NW (1/2“)
802485
-
-45...+20
сталь
R407C
Пайка
TISE-NW (12 мм)
802438
TIS-NW (12 мм)
802437
-
-45...+20
Медь
TISE-NW (1/2“)
802440
TIS-NW (1/2“)
802439
-
-45...+20
Резьба
TIE-NW
802436
TI-NW
802435
-
-45...+20
Пайка
TILE-HW (12 мм)
802426
-
-45...+20
Нержавеющая
TILE-HW (1/2“)
802427
-
-45...+20
сталь
TISE-HW (12 мм)
802423
TIS-HW (12 мм)
802422
-
-45...+20
R22
Пайка
TISE-HW (1/2“)
802425
TIS-HW (1/2“)
802424
-
-45...+20
Медь
TISE-HW100 (12 мм)
802431
+15
-45...+13
TISE-HW100 (1/2“)
802432
+15
-45...+13
Резьба
TIE-HW
802421
TI-HW
802420
-
-45...+20
TIE-HAD10
802430
+10
-45...
0
TILE-ZW (12 мм)
802488
-
-35...+20
R410A
Пайка
TILE-ZW (1/2“)
802489
-
-35...+20
Нержавеющая
TILE-ZW175 (12 мм)
802490
+16,4
-35...+15
сталь
TILE-ZW175 (1/2“)
802491
+16,4
-35...+15
Вход:
Резьба 5/8“-18UNF для труб 6 мм, 8 мм, 10 мм, 1/4”, 5/16“ и 3/8“
Выход:
Резьба 3/4“-16UNF для труб 12 мм и 1/2“,
Переходник под пайку (метр.): ODF для труб 12 мм, переходник под пайку (дюйм.): ODF для труб 1/2“
Внеш. выравнивание: Резьба 7/16”-20UNF для труб 6 мм и 1/4“,
Переходник под пайку (метр.): ODF для труб 6 мм, переходник под пайку (дюйм.): ODF для труб 1/4“
167
Таблицы быстрого подбора
Значения производительности действительны при следующих ус-
(см. стр. 180, Чтобы упростить подбор вентиля для нестандартных условий
ловиях: переохлаждение на входе расширительного вентиля 1 K
работы, компания Emerson Climate предлагает программу подбора Alco® на
и перепад давления в системе охлаждения 1,5 бар. Для правиль-
ного подбора вентиля, особенно в случае высокого перепада дав-
ления, рекомендуется использовать поправочные коэффициенты
Производительность, кВт Тип вентиля TI..-M...
Раз-
Температура
R134a
Температура кипения, °C
мер
конденсации
дюзы
30
20
10
5
0
-5
-10
-15
-20
-25
-30
0,23
0,27
0,29
0,29
0,30
0,30
0,30
0,26
0,22
0,19
0,16
TIO-00X
0,60
0,71
0,76
0,78
0,79
0,79
0,79
0,68
0,59
0,50
0,43
TIO-000
1,42
1,68
1,81
1,85
1,87
1,88
1,87
1,63
1,39
1,20
1,01
TIO-001
2,32
2,74
2,96
3,02
3,05
3,07
3,06
2,65
2,27
1,95
1,66
TIO-002
50
3,74
4,42
4,77
7,87
4,92
4,94
4,93
4,28
3,66
3,15
2,67
TIO-003
6,21
7,34
7,93
8,08
8,17
8,21
8,19
7,10
6,08
5,23
4,43
TIO-004
7,56
8,93
9,64
9,84
9,95
9,99
9,97
8,64
7,40
6,36
5,39
TIO-005
8,76
10,34
11,17
11,40
11,52
11,57
11,55
10,01
8,57
7,37
6,25
TIO-006
0,12
0,21
0,25
0,26
0,27
0,28
0,28
0,25
0,21
0,18
0,16
TIO-00X
0,33
0,56
0,67
0,67
0,73
0,74
0,75
0,66
0,57
0,49
0,42
TIO-000
0,79
1,34
1,60
1,60
1,73
1,76
1,78
1,56
1,35
1,17
1,00
TIO-001
1,29
2,18
2,60
2,73
2,82
2,88
2,91
2,55
2,20
1,91
1,63
TIO-002
40
2,08
3,52
4,20
4,40
4,55
4,64
4,69
4,11
3,56
3,08
2,63
TIO-003
3,45
5,84
6,97
7,31
7,55
7,70
7,79
6,83
5,90
5,12
4,37
TIO-004
4,19
7,10
8,48
8,90
9,19
9,38
9,48
8,31
7,18
6,23
5,32
TIO-005
4,86
8,23
9..83
10,31
10,64
10,86
10,98
9,63
8,32
7,22
6,16
TIO-006
0,17
0,23
0,24
0,26
0,26
0,27
0,24
0,21
0,18
0,15
TIO-00X
0,44
0,60
0,65
0,68
0,70
0,72
0,63
0,55
0,48
0,41
TIO-000
1,06
1,43
1,54
1,61
1,67
1,70
1,50
1,31
1,14
0,98
TIO-001
1,72
2,33
2,50
2,63
2,72
2,78
2,45
2,13
1,86
1,59
TIO-002
35
2,78
3,75
4,04
4,24
4,39
4,48
3,95
3,44
3,00
2,57
TIO-003
4,62
6,23
6,71
7,05
7,28
7,43
6,56
5,71
4,97
4,27
TIO-004
5,62
7,58
8,16
8,57
8,86
9,05
7,99
6,95
6,05
5,19
TIO-005
6,51
8,79
9,45
9,93
10,26
10,48
9,25
8,05
7,01
6,01
TIO-006
0,09
0,19
0,21
0,23
0,24
0,25
0,23
0,20
0,17
0,15
TIO-00X
0,25
0,51
0,57
0,62
0,65
0,67
0,60
0,52
0,46
0,40
TIO-000
0,60
1,20
1,35
1,46
1,54
1,59
1,42
1,25
1,09
0,94
TIO-001
0,98
1,96
2,21
2,39
2,51
2,60
2,32
2,03
1,78
1,54
TIO-002
30
1,58
3,16
3,57
3,85
4,05
4,19
3,74
3,28
2,87
2,48
TIO-003
2,63
5,25
5,92
6,39
6,73
6,96
6,21
5,44
4,77
4,11
TIO-004
3,20
6,39
7,20
7,78
8,19
8,47
7,56
6,62
5,81
5,00
TIO-005
3,71
7,40
8,34
9,01
9,49
9,82
8,75
7,67
6,73
5,80
TIO-006
0,14
0,18
0,20
0,22
0,23
0,21
0,18
0,16
0,14
TIO-00X
0,37
0,47
0,54
0,58
0,61
0,56
0,49
0,43
0,38
TIO-000
0,89
1,12
1,27
1,38
1,46
1,32
1,17
1,03
0,90
TIO-001
1,45
1,82
2,08
2,25
2,38
2,15
1,91
1,68
1,46
TIO-002
25
2,33
2,94
3,35
3,64
3,84
3,47
3,07
2,72
2,36
TIO-003
3,87
4,88
5,56
6,03
6,37
5,76
5,10
4,51
3,91
TIO-004
4,71
5,94
6,76
7,34
7,75
7,01
6,21
5,49
4,76
TIO-005
5..45
6,88
7,84
8,51
8,98
8,12
7,19
6,36
5,52
TIO-006
0,02
0,12
0,16
0,19
0,20
0,19
0,17
0,15
0,13
TIO-00X
0,04
0,33
0,43
0,50
0,54
0,50
0,45
0,40
0,35
TIO-000
0,10
0,77
1,02
1,18
1,29
1,19
1,07
0,96
0,84
TIO-001
0,17
1,26
1,66
1,92
2,10
1,94
1,75
1,56
1,37
TIO-002
20
0,27
2,04
2,68
3,10
3,39
3,13
2,82
2,52
2,20
TIO-003
0,44
3,38
4,45
5,14
5,62
5,20
4,68
4,18
3,66
TIO-004
0,54
4,11
5,41
6,25
6,84
6,33
5,69
5,09
4,45
TIO-005
0,62
4,76
6,27
7,24
7,92
7,33
6,59
5,89
5,15
TIO-006
168
Температу-
Производительность, кВт Тип вентиля TI..-S...
R404A
Температура кипения, °C
Размер
ра конден-
дюзы
сации
30
20
10
5
0
-5
-10
-15
-20
-25
-30
-35
-40
-45
0,27
0,32
0,34
0,35
0,35
0,35
0,34
0,30
0,25
0,22
0,18
0,15
0,13
0,10
TIO-00X
0,71
0,82
0,88
0,89
0,89
0,89
0,88
0,77
0,65
0,56
0,47
0,39
0,33
0,27
TIO-000
1,65
1,91
2,04
2,07
2,08
2,07
2,05
1,80
1,53
1,30
1,10
0,92
0,76
0,62
TIO-001
50,00
2,82
3,28
3,50
3,55
3,57
3,55
3,52
3,08
2,62
2,24
1,88
1,58
1,30
TIO-002
50
4,47
5,19
5,54
5,62
5,65
5,63
5,57
4,88
4,14
3,54
2,98
2,50
2,06
1,69
TIO-003
7,29
8,47
9,05
9,17
9,21
9,18
9,09
7,96
6,76
5,78
4,86
4,07
3,37
2,76
TIO-004
8,85
10,29
10,99
11,15
11,20
11,16
11,04
9,67
8,22
7,02
5,90
4,95
4,09
3,36
TIO-005
10,26
11,93
12,74
12,92
12,98
12,93
12,80
11,21
9,53
8,13
6,84
5,74
4,75
3,89
TIO-006
0,20
0,29
0,34
0,35
0,36
0,37
0,37
0,33
0,28
0,24
0,21
0,18
0,15
0,12
TIO-00X
0,51
0,75
0,87
0,91
0,93
0,95
0,95
0,84
0,73
0,63
0,54
0,46
0,38
0,32
TIO-000
1,19
1,75
2,04
2,12
2,18
2,21
2,22
1,97
1,70
1,47
1,25
1,06
0,89
0,74
TIO-001
2,03
3,00
3,49
3,64
3,73
3,78
3,80
3,38
2,91
2,52
2,14
1,82
1,53
1,27
TIO-002
40
3,22
4,76
5,53
5,76
5,91
5,99
6,02
5,35
4,61
3,99
3,39
2,88
2,42
2,01
TIO-003
5,25
7,76
9,02
9,40
9,64
9,78
9,83
8,73
7,52
6,50
5,54
4,70
3,94
3,28
TIO-004
6,38
9,43
10,96
11,42
11,71
11,88
11,94
10,61
9,14
7,90
6,73
5,71
4,79
3,98
TIO-005
7,40
10,93
12,71
13,23
13,58
13,77
13,84
12,30
10,59
9,16
7,80
6,62
5,55
4,62
TIO-006
0,25
0,32
0,34
0,36
0,37
0,37
0,33
0,29
0,25
0,21
0,18
0,15
0,13
TIO-00X
0,65
0,83
0,88
0,92
0,94
0,95
0,85
0,74
0,64
0,55
0,47
0,40
0,33
TIO-000
1,53
1,93
2,06
2,14
2,20
2,23
1,99
1,73
1,50
1,29
1,10
0,93
0,77
TIO-001
2,62
3,32
3,52
3,67
3,76
3,82
3,42
2,96
2,58
2,21
1,88
1,59
1,33
TIO-002
35
4,15
5,25
5,58
5,81
5,96
6,05
5,41
4,69
4,08
3,50
2,98
2,51
2,10
TIO-003
6,77
8,56
9,10
9,48
9,72
9,86
8,83
7,65
6,66
5,70
4,87
4,10
3,43
TIO-004
8,22
10,41
11,06
11,51
11,81
11,98
10,73
9,30
8,09
6,93
5,92
4,99
4,17
TIO-005
9,53
12,06
12,82
13,35
13,69
13,89
12,44
10,78
9,38
8,03
6,86
5,78
4,83
TIO-006
0,19
0,29
0,32
0,34
0,36
0,36
0,33
0,29
0,25
0,22
0,19
0,16
0,13
TIO-00X
0,49
0,75
0,83
0,88
0,91
0,94
0,85
0,74
0,65
0,56
0,48
0,41
0,34
TIO-000
1,15
1,75
1,93
2,05
2,13
2,19
1,98
1,73
1,51
1,30
1,12
0,95
0,79
TIO-001
1,97
3,01
3,30
3,51
3,66
3,75
3,39
2,96
2,59
2,23
1,92
1,62
1,36
TIO-002
30
3,13
4,76
5,23
5,56
5,79
5,94
5,36
4,69
4,10
3,53
3,03
2,57
2,16
TIO-003
5,10
7,77
8,53
9,07
9,44
9,69
8,75
7,65
6,70
5,77
4,95
4,19
3,52
TIO-004
6,20
9,44
10,36
11,02
11,48
11,77
10,63
9,29
8,14
7,01
6,01
5,09
4,27
TIO-005
7,18
10,94
12,01
12,77
13,30
13,65
12,33
10,77
9,43
8,12
6,97
5,90
4,95
TIO-006
0,25
0,29
0,32
0,34
0,35
0,32
0,28
0,25
0,22
0,19
0,16
0,13
TIO-00X
0,63
0,74
0,81
0,86
0,90
0,82
0,73
0,64
0,55
0,48
0,41
0,34
TIO-000
1,48
1,72
1,90
2,02
2,10
1,92
1,69
1,49
1,29
1,12
0,95
0,80
TIO-001
2,53
2,95
3,25
3,46
3,60
3,29
2,90
2,56
2,22
1,91
1,63
1,37
TIO-002
25
4,01
4,68
5,14
5,48
5,71
5,21
4,60
4,06
3,51
3,03
2,58
2,17
TIO-003
6,54
7,63
8,39
8,94
9,31
8,51
7,50
6,62
5,73
4,95
4,21
3,55
TIO-004
7,95
9,27
10,20
10,86
11,31
10,34
9,11
8,04
6,96
6,01
5,11
4,31
TIO-005
9,22
10,75
11,82
12,59
13,11
11,98
10,56
9,32
8,07
6,97
5,93
5,00
TIO-006
0,17
0,24
0,28
0,31
0,33
0,30
0,27
0,24
0,21
0,18
0,16
0,13
TIO-00X
0,44
0,61
0,72
0,79
0,84
0,78
0,70
0,62
0,54
0,47
0,40
0,34
TIO-000
1,04
1,42
1,67
1,85
1,97
1,83
1,63
1,45
1,27
1,10
0,94
0,80
TIO-001
1,78
2,44
2,87
3,16
3,37
3,13
2,79
2,49
2,17
1,88
1,61
1,36
TIO-002
20
2,82
3,86
4,54
5,01
5,34
4,96
4,42
3,94
3,44
2,98
2,55
2,16
TIO-003
4,59
6,30
7,41
8,17
8,71
8,09
7,21
6,42
5,61
4,87
4,16
3,53
TIO-004
5,58
7,66
9,00
9,93
10,58
9,83
8,76
7,80
6,81
5,91
5,06
4,28
TIO-005
6,47
8,88
10,43
11,51
12,27
11,39
10,16
9,05
7,90
6,86
5,86
4,97
TIO-006
169
Температура
Производительность, кВт Тип вентиля TI..-N...
R407C
конденса-
Температура
Температура кипения, °C
Размер
ции насыщ.
насыщ. жидк.
дюзы
пар.
20
10
5
0
-5
-10
-15
-20
-25
0,49
0,52
0,52
0,53
0,53
0,53
0,46
0,38
0,32
TIO-00X
1,27
1,34
1,36
1,37
1,37
1,36
1,19
1,00
0,83
TIO-000
3,17
3,35
3,39
3,42
3,42
3,41
2,99
2,49
2,07
TIO-001
5,16
5,45
5,53
5,57
5,57
5,55
4,86
4,06
3,37
TIO-002
54
50
8,33
8,80
8,92
8,98
9,00
8,96
7,85
6,55
5,44
TIO-003
13,58
14,35
14,55
14,65
14,67
14,61
12,80
10,69
8,87
TIO-004
16,57
17,50
17,75
17,87
17,89
17,82
15,61
13,04
10,82
TIO-005
19,11
20,18
20,46
20,60
20,63
20,55
18,00
15,03
12,47
TIO-006
0,44
0,49
0,51
0,52
0,53
0,53
0,47
0,39
0,33
TIO-00X
1,14
1,28
1,32
1,34
1,36
1,37
1,21
1,02
0,85
TIO-000
2,86
3,19
3,29
3,36
3,40
3,42
3,02
2,54
2,13
TIO-001
4,66
5,19
5,36
5,47
5,54
5,58
4,93
4,14
3,46
TIO-002
45
40
7,52
8,38
8,65
8,83
8,95
9,00
7,95
6,69
5,59
TIO-003
12,25
13,66
14,10
14,40
14,58
14,67
12,96
10,91
9,11
TIO-004
14,95
16,67
17,20
17,57
17,79
17,90
15,82
13,31
11,12
TIO-005
17,24
19,22
19,83
20,25
20,52
20,64
18,24
15,34
12,82
TIO-006
0,40
0,47
0,49
0,50
0,51
0,52
0,46
0,39
0,33
TIO-00X
1,03
1,21
1,26
1,30
1,33
1,34
1,19
1,01
0,85
TIO-000
2,58
3,02
3,15
3,25
3,32
3,36
2,99
2,52
2,12
TIO-001
4,20
4,91
5,14
5,30
5,41
5,47
4,86
4,11
3,45
TIO-002
40
35
6,78
7,93
8,29
8,55
8,73
8,84
7,85
6,63
5,56
TIO-003
11,06
12,93
13,52
13,94
14,23
14,41
12,79
10,81
9,07
TIO-004
13,49
15,77
16,49
17,01
17,36
17,58
15,61
13,19
11,06
TIO-005
15,56
18,19
19,02
19,61
20,02
20,27
18,00
15,21
12,75
TIO-006
0,34
0,43
0,46
0,48
0,49
0,50
0,45
0,38
0,32
TIO-00X
0,88
1,11
1,18
1,24
1,28
1,30
1,16
0,99
0,83
TIO-000
2,19
2,78
2,96
3,09
3,19
3,25
2,91
2,47
2,08
TIO-001
3,57
4,53
4,82
5,04
5,20
5,30
4,74
4,02
3,39
TIO-002
35
30
5,76
7,30
7,78
8,13
8,39
8,56
7,64
6,49
5,47
TIO-003
9,39
11,91
12,69
13,26
13,67
13,95
12,46
10,58
8,92
TIO-004
11,46
14,53
15,48
16,18
16,68
17,02
15,21
12,91
10,88
TIO-005
13,22
16,75
17,85
18,66
19,23
19,62
17,53
14,89
12,54
TIO-006
0,38
0,42
0,44
0,46
0,48
0,43
0,37
0,31
TIO-00X
0,98
1,08
1,15
1,21
1,24
1,12
0,96
0,81
TIO-000
2,46
2,70
2,88
3,01
3,11
2,80
2,39
2,02
TIO-001
4,01
4,40
4,70
4,91
5,06
4,55
3,89
3,29
TIO-002
30
25
6,47
7,11
7,58
7,92
8,16
7,35
6,28
5,32
TIO-003
10,55
11,59
12,36
12,91
13,31
11,98
10,24
8,67
TIO-004
12,87
14,14
15,07
15,75
16,24
14,62
12,49
10,58
TIO-005
14,84
16,31
17,38
18,17
18,72
16,86
14,40
12,19
TIO-006
0,37
0,40
0,43
0,45
0,41
0,35
0,30
TIO-00X
0,95
1,04
1,11
1,16
1,06
0,91
0,78
TIO-000
2,37
2,61
2,78
2,91
2,65
2,28
1,94
TIO-001
3,86
4,25
4,54
4,74
4,31
3,71
3,16
TIO-002
26
20
6,23
6,86
7,32
7,65
6,96
6,00
5,11
TIO-003
10,16
11,19
11,93
12,47
11,35
9,77
8,33
TIO-004
12,40
13,65
14,56
15,22
13,85
11,92
10,16
TIO-005
14,30
15,74
16,79
17,55
15,97
13,75
11,71
TIO-006
170
Производительность, кВт Тип вентиля TI..-Z...
Температура
R410A
Размер
Температура кипения, °C
конденсации
дюзы
+15
+10
+5
0
-5
-10
-15
-20
-25
-30
-35
-40
-45
0,53
0,55
0,57
0,58
0,59
0,60
0,53
0,47
0,40
0,33
0,28
0,23
0,20
TIO-00X
1,38
1,44
1,49
1,52
1,54
1,56
1,39
1,21
1,03
0,87
0,73
0,61
0,51
TIO-000
3,40
3,55
3,66
3,74
3,80
3,84
3,41
2,98
2,54
2,14
1,79
1,49
1,25
TIO-001
5,64
5,87
6,06
6,20
6,29
6,36
5,65
4,94
4,21
3,54
2,96
2,48
2,08
TIO-002
50
9,04
9,42
9,72
9,94
10,09
10,20
9,06
7,92
6,75
5,68
4,75
3,97
3,33
TIO-003
14,79
15,41
15,89
16,25
16,51
16,67
14,82
12,94
11,03
9,28
7,76
6,49
5,44
TIO-004
17,98
18,73
19,32
19,76
20,07
20,27
18,02
15,74
13,42
11,28
9,44
7,89
6,62
TIO-005
20,75
21,61
22,29
22,79
23,16
23,39
20,79
18,16
15,48
13,02
10,89
9,11
7,63
TIO-006
0,49
0,53
0,55
0,58
0,59
0,61
0,54
0,48
0,41
0,35
0,29
0,25
0,21
TIO-00X
1,28
1,37
1,44
1,50
1,54
1,58
1,41
1,24
1,07
0,90
0,76
0,64
0,54
TIO-000
3,14
3,37
3,55
3,69
3,80
3,88
3,48
3,06
2,63
2,22
1,87
1,57
1,32
TIO-001
5,20
5,58
5,88
6,11
6,29
6,42
5,76
5,07
4,35
3,68
3,10
2,60
2,19
TIO-002
40
8,35
8,95
9,43
9,81
10,09
10,30
9,24
8,13
6,98
5,91
4,97
4,18
3,52
TIO-003
13,65
14,64
15,42
16,04
16,50
16,85
15,11
13,30
11,41
9,66
8,13
6,83
5,76
TIO-004
16,60
17,80
18,75
19,50
20,06
20,48
18,37
16,17
13,88
11,75
9,88
8,31
7,00
TIO-005
19,15
20,54
21,64
22,50
23,15
23,64
21,20
18,66
16,01
13,55
11,40
9,58
8,07
TIO-006
0,45
0,49
0,53
0,56
0,58
0,60
0,54
0,47
0,41
0,35
0,29
0,25
0,21
TIO-00X
1,17
1,28
1,38
1,45
1,51
1,55
1,40
1,23
1,06
0,90
0,76
0,64
0,54
TIO-000
2,87
3,16
3,39
3,57
3,70
3,81
3,44
3,04
2,62
2,22
1,88
1,58
1,34
TIO-001
4,75
5,23
5,61
5,91
6,14
6,31
5,69
5,03
4,34
3,68
3,11
2,62
2,21
TIO-002
35
7,62
8,39
9,00
9,47
9,84
10,12
9,13
8,07
6,96
5,91
4,99
4,20
3,55
TIO-003
12,46
13,73
14,72
15,49
16,09
16,55
14,93
13,20
11,38
9,66
8,15
6,87
5,80
TIO-004
15,15
16,69
17,89
18,84
19,57
20,12
18,15
16,05
13,83
11,75
9,91
8,35
7,05
TIO-005
17,48
19,26
20,65
21,73
22,58
23,22
20,94
18,52
15,96
13,55
11,44
9,64
8,14
TIO-006
0,39
0,45
0,49
0,53
0,55
0,58
0,52
0,47
0,40
0,34
0,29
0,25
0,21
TIO-00X
1,00
1,16
1,28
1,37
1,44
1,50
1,36
1,21
1,05
0,89
0,76
0,64
0,54
TIO-000
2,47
2,86
3,15
3,37
3,55
3,69
3,35
2,98
2,58
2,20
1,86
1,57
1,33
TIO-001
4,10
4,73
5,21
5,59
5,88
6,10
5,55
4,93
4,27
3,64
3,08
2,61
2,21
TIO-002
30
6,57
7,59
8,36
8,96
9,43
9,79
8,89
7,91
6,85
5,84
4,94
4,18
3,54
TIO-003
10,74
12,41
13,67
14,66
15,42
16,01
14,54
12,94
11,20
9,55
8,09
6,83
5,79
TIO-004
13,06
15,09
16,63
17,82
18,75
19,46
17,68
15,73
13,62
11,61
9,83
8,31
7,04
TIO-005
15,07
17,41
19,18
20,56
21,63
22,46
20,40
18,15
15,71
13,40
11,34
9,59
8,12
TIO-006
0,30
0,38
0,44
0,49
0,52
0,55
0,50
0,45
0,39
0,34
0,29
0,24
0,21
TIO-00X
0,77
0,99
1,15
1,26
1,35
1,42
1,31
1,17
1,02
0,87
0,74
0,63
0,53
TIO-000
1,89
2,43
2,82
3,11
3,33
3,50
3,21
2,88
2,51
2,15
1,83
1,55
1,32
TIO-001
3,13
4,03
4,67
5,15
5,52
5,80
5,32
4,77
4,16
3,56
3,03
2,57
2,18
TIO-002
25
5,03
6,46
7,49
8,26
8,85
9,31
8,54
7,65
6,66
5,71
4,85
4,11
3,49
TIO-003
8,22
10,57
12,24
13,50
14,47
15,22
13,97
12,51
10,90
9,34
7,93
6,73
5,71
TIO-004
10,00
12,85
14,89
16,42
17,60
18,51
16,98
15,22
13,25
11,35
9,65
8,18
6,95
TIO-005
11,53
14,83
17,18
18,95
20,31
21,36
19,59
17,56
15,29
13,10
11,13
9,44
8,01
TIO-006
0,13
0,28
0,37
0,43
0,48
0,51
0,47
0,43
0,38
0,32
0,28
0,24
0,20
TIO-00X
0,33
0,74
0,96
1,12
1,24
1,33
1,23
1,12
0,98
0,84
0,72
0,61
0,52
TIO-000
0,82
1,82
2,37
2,76
3,04
3,26
3,04
2,75
2,41
2,08
1,77
1,51
1,29
TIO-001
1,35
3,02
3,93
4,57
5,04
5,41
5,03
4,55
3,99
3,44
2,94
2,50
2,13
TIO-002
20
2,17
4,84
6,30
7,32
8,09
8,67
8,06
7,30
6,40
5,52
4,71
4,01
3,42
TIO-003
3,55
7,91
10,30
11,98
13,23
14,18
13,18
11,93
10,47
9,02
7,70
6,56
5,59
TIO-004
4,32
9,62
12,52
14,56
16,08
17,24
16,03
14,51
12,73
10,97
9,36
7,97
6,79
TIO-005
4,98
11,10
14,45
16,80
18,55
19,89
18,50
16,74
14,68
12,65
10,81
9,20
7,84
TIO-006
171
Производительность, кВт Тип вентиля TI..-S...
Температура
R507
Размер
Температура кипения, °C
конденсации
дюзы
30
20
10
5
0
-5
-10
-15
-20
-25
-30
-35
-40
-45
0,29
0,34
0,36
0,37
0,37
0,37
0,37
0,32
0,27
0,23
0,19
0,16
0,13
0,11
TIO-00X
0,73
0,85
0,91
0,92
0,93
0,93
0,92
0,80
0,68
0,58
0,49
0,40
0,33
0,26
TIO-000
1,68
1,95
2,09
2,12
2,13
2,13
2,11
1,83
1,57
1,33
1,12
0,92
0,76
0,61
TIO-001
2,85
3,31
3,54
3,59
3,62
3,61
3,58
3,10
2,66
2,26
1,89
1,57
1,28
1,03
TIO-002
50
4,54
5,26
5,63
5,71
5,75
5,74
5,69
4,93
4,23
3,59
3,01
2,49
2,04
1,64
TIO-003
7,39
8,57
9,17
9,31
9,36
9,35
9,28
8,04
6,88
5,85
4,90
4,06
3,32
2,67
TIO-004
9,00
10,44
11,16
11,33
11,40
11,39
11,30
9,79
8,38
7,12
5,97
4,94
4,04
3,26
TIO-005
10,39
12,05
12,89
13,08
13,16
13,15
13,04
11,31
9,68
8,22
6,89
5,70
4,66
3,76
TIO-006
0,21
0,31
0,36
0,37
0,38
0,39
0,39
0,34
0,30
0,26
0,22
0,18
0,15
0,12
TIO-00X
0,52
0,77
0,89
0,93
0,96
0,97
0,98
0,86
0,75
0,64
0,54
0,46
0,38
0,31
TIO-000
1,20
1,77
2,05
2,14
2,20
2,23
2,25
1,98
1,71
1,47
1,25
1,05
0,87
0,71
TIO-001
2,04
3,00
3,48
3,63
3,73
3,79
3,82
3,35
2,91
2,50
2,12
1,78
1,47
1,20
TIO-002
40
3,24
4,76
5,54
5,77
5,93
6,02
6,07
5,33
4,62
3,97
3,37
2,82
2,34
1,91
TIO-003
5,28
7,76
9,02
9,40
9,66
9,81
9,88
8,68
7,53
6,47
5,49
4,60
3,80
3,10
TIO-004
6,43
9,45
10,99
11,45
11,76
11,95
12,04
10,57
9,17
7,88
6,68
5,60
4,63
3,78
TIO-005
7,42
10,91
12,68
13,22
13,58
13,79
13,90
12,20
10,59
9,10
7,72
6,46
5,35
4,36
TIO-006
0,27
0,34
0,36
0,37
0,38
0,39
0,35
0,30
0,26
0,22
0,19
0,16
0,13
TIO-00X
0,67
0,84
0,90
0,94
0,96
0,98
0,86
0,75
0,65
0,56
0,47
0,39
0,32
TIO-000
1,53
1,94
2,06
2,15
2,21
2,25
1,99
1,74
1,50
1,28
1,08
0,90
0,73
TIO-001
2,60
3,29
3,50
3,65
6,75
3,81
3,37
2,94
2,55
2,17
1,83
1,52
1,25
TIO-002
35
4,14
5,23
5,56
5,80
5,96
6,06
5,36
4,68
4,05
3,45
2,90
2,41
1,98
TIO-003
6,74
8,52
9,06
9,45
9,71
9,87
8,73
7,62
6,59
5,62
4,73
3,93
3,23
TIO-004
8,21
10,38
11,04
11,50
11,82
12,02
10,63
9,28
8,03
6,84
5,76
4,79
3,93
TIO-005
9,47
11,98
12,74
13,28
13,65
13,87
12,27
10,72
9,27
7,90
6,65
5,53
4,54
TIO-006
0,20
0,31
0,34
0,36
0,37
0,38
0,34
0,30
0,26
0,22
0,19
0,16
0,13
TIO-00X
0,50
0,76
0,84
0,89
0,93
0,96
0,85
0,75
0,65
0,56
0,47
0,40
0,33
TIO-000
1,16
1,75
1,93
2,05
2,14
2,20
1,96
1,73
1,50
1,29
1,09
0,91
0,75
TIO-001
1,96
2,98
3,27
3,48
3,63
3,73
3,33
2,93
2,55
2,19
1,85
1,54
1,27
TIO-002
30
3,12
4,73
5,19
5,53
5,77
5,93
5,29
4,66
4,05
3,47
2,94
2,45
2,02
TIO-003
5,08
7,71
8,46
9,01
9,40
9,66
8,62
7,59
6,60
5,66
4,79
4,00
3,29
TIO-004
6,18
9,38
10,30
10,97
11,44
11,76
10,50
9,24
8,04
6,89
5,83
4,87
4,01
TIO-005
7,14
10,83
11,90
12,66
13,21
13,58
12,12
10,67
9,28
7,96
6,73
5,62
4,63
TIO-006
0,26
0,30
0,33
0,35
0,37
0,33
0,29
0,26
0,22
0,19
0,16
0,13
TIO-00X
0,64
0,75
0,82
0,88
0,92
0,83
0,73
0,64
0,56
0,47
0,40
0,33
TIO-000
1,48
1,72
1,90
2,02
2,11
1,90
1,69
1,48
1,28
1,09
0,91
0,75
TIO-001
2,50
2,92
3,21
3,43
3,58
3,23
2,87
2,51
2,17
1,84
1,55
1,28
TIO-002
25
3,98
4,64
5,11
5,45
5,68
5,13
4,56
3,99
3,45
2,93
2,46
2,03
TIO-003
6,48
7,56
8,32
8,87
9,26
8,36
7,42
6,51
5,61
4,77
4,01
3,32
TIO-004
7,89
9,20
10,13
10,80
11,28
10,18
9,04
7,92
6,84
5,82
4,88
4,04
TIO-005
9,11
10,63
11,70
12,47
13,02
11,76
10,44
9,15
7,89
6,71
5,63
4,66
TIO-006
0,18
0,25
0,29
0,32
0,34
0,31
0,28
0,25
0,22
0,19
0,16
0,13
TIO-00X
0,45
0,62
0,73
0,80
0,86
0,79
0,71
0,63
0,54
0,46
0,39
0,33
TIO-000
1,04
1,42
1,67
1,85
1,97
1,81
1,63
1,44
1,25
1,07
0,90
0,75
TIO-001
1,76
2,41
2,84
3,13
3,34
3,07
2,76
2,44
2,12
1,81
1,53
1,27
TIO-002
20
2,80
3,84
4,51
4,98
5,32
4,88
4,38
3,88
3,37
2,88
2,43
2,02
TIO-003
4,57
6,25
7,34
8,11
8,66
7,95
7,14
6,31
5,49
4,70
3,96
3,29
TIO-004
5,56
7,61
8,94
9,88
10,55
9,68
8,69
7,69
6,68
5,72
4,82
4,01
TIO-005
6,42
8,78
10,32
11,40
12,18
11,17
10,04
8,88
7,71
6,60
5,57
4,63
TIO-006
172
Производительность, кВт Тип вентиля TI..-H...
Температура
R22
Размер
Температура кипения, °C
конденсации
дюзы
30
20
10
5
0
-5
-10
-15
-20
-25
-30
-35
-40
-45
0,38
0,45
0,50
0,51
0,52
0,53
0,53
0,46
0,41
0,35
0,30
0,26
0,22
0,19
TIO-00X
0,98
1,17
1,29
1,33
1,35
1,38
1,36
1,20
1,05
0,91
0,78
0,66
0,57
0,48
TIO-000
2,40
2,86
3,16
3,26
3,32
3,39
3,33
2,95
2,58
2,24
1,91
1,62
1,40
1,19
TIO-001
4,03
4,78
5,29
4,47
5,56
5,67
5,57
4,95
4,32
3,75
3,20
2,72
2,35
2,00
TIO-002
50
6,41
7,64
8,42
8,70
8,85
9,03
8,87
7,88
6,87
5,97
5,10
4,34
3,45
3,18
TIO-003
10,50
12,51
13,79
14,26
14,50
14,80
14,53
12,90
11,26
9,79
8,35
7,10
6,14
5,21
TIO-004
12,80
15,24
16,81
17,37
17,67
18,03
17,70
15,72
13,72
11,93
10,18
8,66
7,49
6,35
TIO-005
14,76
17,58
19,38
20,04
20,38
20,79
20,42
18,14
15,82
13,76
11,74
9,98
8,64
7,32
TIO-006
0,24
0,37
0,44
0,46
0,48
0,50
0,49
0,44
0,39
0,34
0,29
0,25
0,22
0,18
TIO-00X
0,61
0,95
1,14
1,20
1,25
1,29
1,27
1,15
1,01
0,88
0,75
0,64
0,56
0,47
TIO-000
1,51
2,33
2,78
2,94
3,07
3,17
3,12
2,82
2,47
2,16
1,85
1,58
1,38
1,17
TIO-001
2,52
3,90
4,66
4,92
5,13
5,30
5,23
4,73
4,14
3,62
3,10
2,65
2,31
1,96
TIO-002
40
4,02
6,21
7,42
7,84
8,18
8,44
8,33
7,53
6,59
5,76
4,94
4,23
3,68
3,12
TIO-003
6,59
10,17
12,16
12,85
13,39
13,83
13,65
12,33
10,79
9,44
8,10
6,92
6,03
5,12
TIO-004
8,03
12,40
14,82
15,65
16,32
16,85
16,63
15,03
13,15
11,50
9,87
8,44
7,35
6,23
TIO-005
9,26
14,30
17,09
18,05
18,82
19,43
19,18
17,33
15,17
13,26
11,38
9,73
8,48
7,19
TIO-006
0,30
0,40
0,43
0,45
0,47
0,48
0,43
0,38
0,33
0,29
0,24
0,21
0,18
TIO-00X
0,79
1,03
1,11
1,17
1,22
1,23
1,11
0,98
0,85
0,74
0,63
0,55
0,47
TIO-000
1,93
2,53
2,72
2,88
3,00
3,01
2,71
2,40
2,09
1,81
1,55
1,35
1,15
TIO-001
3,24
4,23
4,56
4,82
5,02
5,03
4,54
4,02
3,50
3,03
2,60
2,27
1,93
TIO-002
35
5,16
6,74
7,27
7,68
8,00
8,01
7,23
6,40
5,57
4,83
4,14
3,61
3,07
TIO-003
8,45
11,04
11,90
12,58
13,11
13,13
11,85
10,49
9,13
7,92
6,78
5,92
5,03
TIO-004
10,30
13,46
14,50
15,32
15,97
16,00
14,44
12,78
11,12
9,65
8,27
7,21
6,13
TIO-005
11,87
15,52
16,73
17,67
18,42
18,45
16,65
14,74
12,83
11,13
9,53
8,32
7,07
TIO-006
0,21
0,34
0,38
0,41
0,44
0,44
0,41
0,36
0,31
0,27
0,24
0,21
0,18
TIO-00X
0,55
0,89
0,99
1,07
1,13
1,15
1,05
0,93
0,81
0,70
0,61
0,53
0,46
TIO-000
1,35
2,19
2,44
2,63
2,78
2,81
2,57
2,29
1,99
1,72
1,50
1,31
1,12
TIO-001
2,26
3,67
4,09
4,41
4,66
4,71
4,30
3,83
3,33
2,88
2,52
2,20
1,88
TIO-002
30
3,59
5,84
6,51
7,02
7,42
7,50
6,84
6,10
5,30
4,59
4,01
3,51
2,99
TIO-003
5,89
9,56
10,66
11,50
12,16
12,28
11,21
10,00
8,68
7,51
6,57
5,75
4,90
TIO-004
7,18
11,65
12,99
14,02
14,81
14,97
13,66
12,18
10,58
9,16
8,01
7,01
5,98
TIO-005
8,28
13,44
14,98
16,16
17,08
17,26
15,76
14,05
12,20
10,56
9,24
8,08
6,89
TIO-006
0,28
0,33
0,38
0,40
0,41
0,38
0,34
0,30
0,26
0,23
0,20
0,17
TIO-00X
0,71
0,85
0,97
1,04
1,07
0,98
0,88
0,78
0,68
0,59
0,51
0,44
TIO-000
1,76
2,10
2,37
2,56
2,62
2,40
2,16
1,91
1,67
1,44
1,26
1,08
TIO-001
2,94
3,51
3,97
4,29
4,39
4,03
3,62
3,21
2,79
2,42
2,12
1,81
TIO-002
25
4,68
5,59
6,33
6,84
7,00
6,41
5,77
5,11
4,45
3,85
3,37
2,88
TIO-003
7,67
9,16
10,36
11,20
11,46
10,50
9,46
8,37
7,29
6,31
5,52
4,72
TIO-004
9,35
11,16
12,63
13,64
13,96
12,80
11,52
10,19
8,89
7,69
6,73
5,75
TIO-005
10,79
12,88
14,57
15,74
16,11
14,76
13,29
11,76
10,25
8,87
7,76
6,64
TIO-006
0,18
0,26
0,31
0,35
0,38
0,35
0,32
0,28
0,25
0,22
0,19
0,16
TIO-00X
0,45
0,67
0,81
0,91
0,97
0,91
0,83
0,73
0,64
0,56
0,49
0,42
TIO-000
1,12
1,65
2,00
2,24
2,38
2,22
2,03
1,79
1,58
1,37
1,21
1,04
TIO-001
1,87
2,77
3,34
3,76
3,98
3,72
3,39
3,00
2,65
2,30
2,02
1,74
TIO-002
20
2,98
4,41
5,33
5,99
6,34
5,92
5,40
4,78
4,22
3,66
3,22
2,77
TIO-003
4,88
7,22
8,72
9,80
10,38
9,70
8,85
7,84
6,91
6,00
5,28
4,54
TIO-004
5,95
8,80
10,63
11,95
12,65
11,83
10,79
9,55
8,42
7,31
6,44
5,53
TIO-005
6,86
10,15
12,26
13,78
14,59
13,64
12,44
11,02
9,72
8,43
7,42
6,38
TIO-006
173

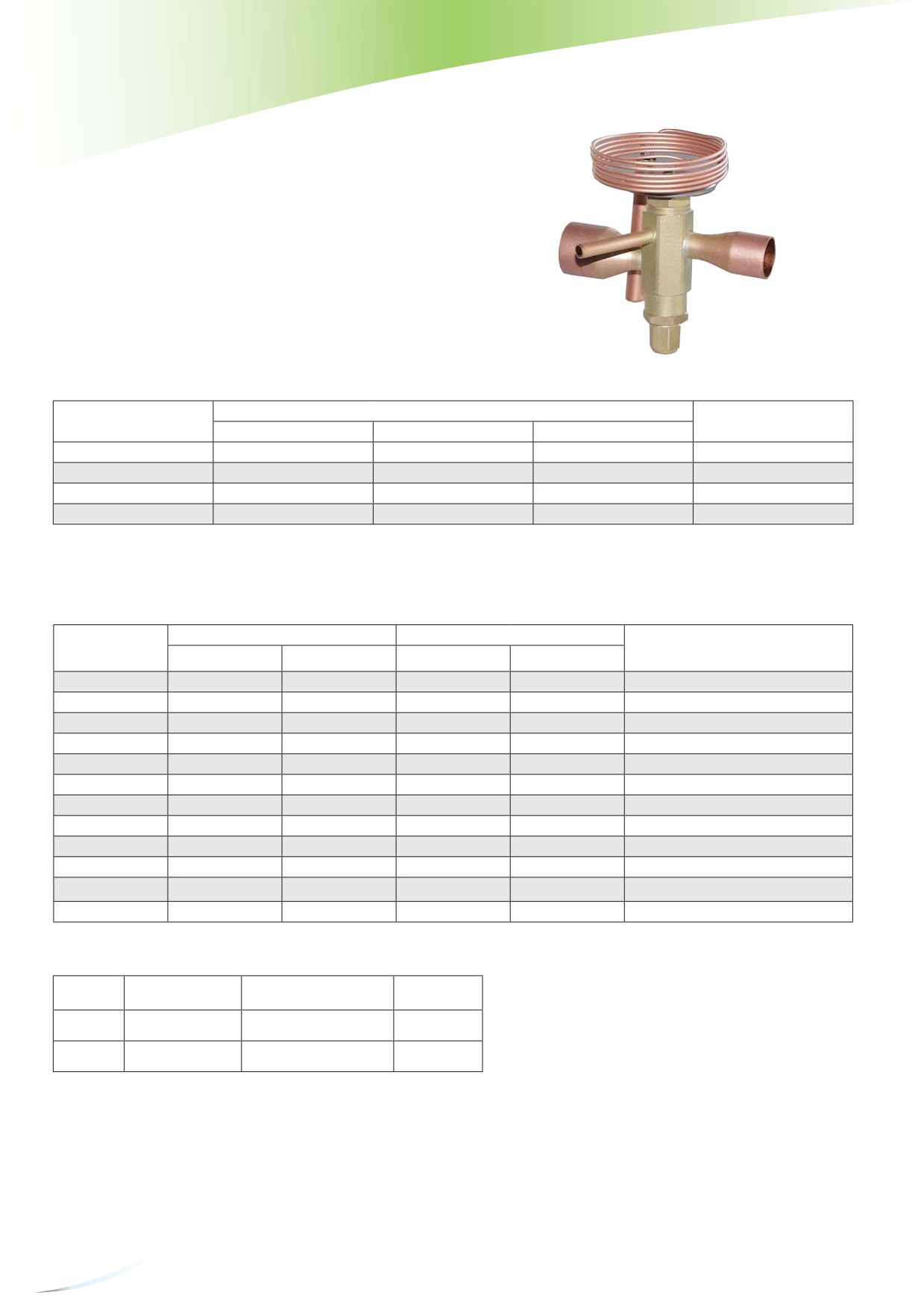

Термо-расширительный вентиль серии TX3
для производителей оборудования, герметичная конструкция
Характеристики
•
Герметичная конструкция с соединениями под пайку
•
Внутреннее или внешнее выравнивание
•
Внешнее регулирование перегрева
•
Большая диафрагма устраняет колебания и обеспечивает более
плавное и обеспечивает более плавное регулирования
•
Очень компактный размер
•
Благодаря модели со встроенным обратным клапаном в тепловых на-
сосах нет необходимости во внешнем обратном клапане
•
Длина капиллярной трубки 1,5 м
TX3
•
PS: 45 бар, TS: -45 ... +120°C
•
24 шт. в упаковке, без индивидуальной упаковки
MOP
MOP
Верхний предел диапазона температуры кипения, °C
(бар)
R134a
R22
R407C
R404A
R410A
R507
2,3
-18°C
-18,7°C
3,3
+11°C
6,4
+13°C
+14,5°C
12,9
+17°C
Значения давления являются манометрическими.
Таблицы подбора
R134a
без MOP
со стандартным MOP
Вход x Выход
Номинальная произ-
Выравнивание
Переходник под
водительность
Модель
№ заказа
Модель
№ заказа
пайку/ODF
0,6
TX3-M01
801765M
TX3-M11
801777M
Внутр.
1/4“ x 3/8“
1,8
TX3-M02
801766M
TX3-M12
801778M
Внутр.
1/4“ x 3/8“
2,8
TX3-M03
801767M
Внутр.
1/4“ x 3/8“
4,0
TX3-M04
801768M
Внутр.
3/8“ x 1/2“
1,8
TX3-M22
801769M
TX3-M32
801781M
Внеш. 1/4“
1/4“ x 3/8“
2,8
TX3-M23
801770M
TX3-M33
801782M
Внеш. 1/4“
1/4“ x 3/8“
4,0
TX3-M24
801771M
TX3-M34
801783M
Внеш. 1/4“
3/8“ x 1/2“
6,1
TX3-M25
801772M
TX3-M35
801784M
Внеш. 1/4“
3/8“ x 1/2“
8,3
TX3-M26
801773M
TX3-M36
801785M
Внеш. 1/4“
3/8“ x 1/2“
10,2
TX3-M27
801774M
TX3-M37
801786M
Внеш. 1/4“
1/2“ x 5/8“
12,1
TX3-M28
801775M
TX3-M38
801787M
Внеш. 1/4“
1/2“ x 5/8“
16,5
TX3-M29
801776M
TX3-M39
801788M
Внеш. 1/4“
1/2“ x 5/8“
R22
без MOP
со стандартным MOP
Вход x Выход
Номинальная произ-
Выравнивание
Переходник под
водительность
Модель
№ заказа
Модель
№ заказа
пайку/ODF
5,2
TX3-H04
801729M
Внутр.
3/8“ x 1/2“
2,3
TX3-H22
801739M
Внеш. 1/4“
1/4“ x 3/8“
3,6
TX3-H23
801740M
TX3-H33
801749M
Внеш. 1/4“
1/4“ x 3/8“
5,2
TX3-H24
801741M
TX3-H34
801750M
Внеш. 1/4“
3/8“ x 1/2“
7,8
TX3-H25
801742M
TX3-H35
801751M
Внеш. 1/4“
3/8“ x 1/2“
10,7
TX3-H26
801743M
TX3-H36
801752M
Внеш. 1/4“
3/8“ x 1/2“
13,1
TX3-H27
801744M
TX3-H37
801753M
Внеш. 1/4“
1/2“ x 5/8“
15,6
TX3-H28
801745M
TX3-H38
801754M
Внеш. 1/4“
1/2“ x 5/8“
21,3
TX3-H29
801746M
TX3-H39
801755M
Внеш. 1/4“
1/2“ x 5/8“
174
R404A/R507
Номинальная произ-
без MOP
со стандартным MOP
Вход x Выход Переход-
Выравнивание
водительность
ник под пайку/ODF
Модель
№ заказа
Модель
№ заказа
0,6
TX3-S21
801865M
Внеш. 1/4“
1/4“ x 3/8“
1,6
TX3-S22
801866M
Внеш. 1/4“
1/4“ x 3/8“
2,5
TX3-S23
801867M
Внеш. 1/4“
1/4“ x 3/8“
3,7
TX3-S24
801868M
TX3-S34
801877M
Внеш. 1/4“
3/8“ x 1/2“
5,5
TX3-S25
801869M
Внеш. 1/4“
3/8“ x 1/2“
7,6
TX3-S26
801870M
Внеш. 1/4“
3/8“ x 1/2“
9,2
TX3-S27
801871M
Внеш. 1/4“
1/2“ x 5/8“
11,0
TX3-S28
801872M
Внеш. 1/4“
1/2“ x 5/8“
15,0
TX3-S29
801873M
TX3-S39
801882M
Внеш. 1/4“
1/2“ x 5/8“
R410A
Номинальная произ-
без MOP
со стандартным MOP
Вход x Выход Переход-
Выравнивание
водительность
Модель
№ заказа
Модель
№ заказа
ник под пайку/ODF
2,8
TX3-Z32
801942M
Внеш. 1/4“
1/4“ x 3/8“
4,3
TX3-Z33
801943M
Внеш. 1/4“
1/4“ x 3/8“
6,3
TX3-Z34
801944M
Внеш. 1/4“
3/8“ x 1/2“
9,4
TX3-Z35
801945M
Внеш. 1/4“
3/8“ x 1/2“
12,9
TX3-Z36
801946M
Внеш. 1/4“
3/8“ x 1/2“
15,8
TX3-Z37
801947M
Внеш. 1/4“
1/2“ x 5/8“
18,8
TX3-Z38
801948M
Внеш. 1/4“
1/2“ x 5/8“
R407C
Номинальная произ-
без MOP
со стандартным MOP
Вход x Выход Переход-
Выравнивание
водительность
Модель
№ заказа
Модель
№ заказа
ник под пайку/ODF
0,9
TX3-N01
801813M
Внутр.
1/4“ x 3/8“
2,5
TX3-N02
801814M
TX3-N12
801827M
Внутр.
1/4“ x 3/8“
3,9
TX3-N03
801815M
TX3-N13
801828M
Внутр.
1/4“ x 3/8“
2,5
TX3-N22
801818M
TX3-N32
801831M
Внеш. 1/4“
1/4“ x 3/8“
3,9
TX3-N23
801819M
TX3-N33
801832M
Внеш. 1/4“
1/4“ x 3/8“
5,6
TX3-N24
801820M
TX3-N34
801833M
Внеш. 1/4“
3/8“ x 1/2“
8,4
TX3-N25
801821M
TX3-N35
801834M
Внеш. 1/4“
3/8“ x 1/2“
11,6
TX3-N26
801822M
TX3-N36
801835M
Внеш. 1/4“
3/8“ x 1/2“
14,2
TX3-N27
801823M
TX3-N37
801836M
Внеш. 1/4“
1/2“ x 5/8“
16,9
TX3-N28
801824M
TX3-N38
801837M
Внеш. 1/4“
1/2“ x 5/8“
23,0
TX3-N29
801825M
TX3-N39
801838M
Внеш. 1/4“
1/2“ x 5/8“
R407C для применения в тепловых насосах
Номинальная произ-
без MOP
Вход x Выход Переход-
Выравнивание
водительность
ник под пайку/ODF
Модель
№ заказа
3,9
TX3-N63
806801M
Внеш. 1/4“
1/4“ x 3/8“
5,6
TX3-N64
806802M
Внеш. 1/4“
3/8“ x 1/2“
Регулируемый, со встроенным обратным кла-
8,4
TX3-N65
806803M
паном и специальной жидкостной заправкой
Внеш. 1/4“
3/8“ x 1/2“
для применения в тепловых насосах
11,6
TX3-N66
806804M
Внеш. 1/4“
3/8“ x 1/2“
14,2
TX3-N67
806805M
Внеш. 1/4“
1/2“ x 5/8“
16,9
TX3-N68
806806M
Внеш. 1/4“
1/2“ x 5/8“
23,0
TX3-N69
806807M
Внеш. 1/4“
1/2“ x 5/8“
Номинальная производительность (Qn) рассчитывается для следующих условий:
Чтобы подобрать вентиль для других рабочих условий, см. стр. 180
Переохлаж-
Хладагент
Температура кипения
Температура конденсации
дение
или используйте программу подбора Alco® на базе Excel
+38°C насыщ. жидкость
R407C
+4°C насыщ. пар
1 K
+43°C насыщ. пар
другое
+4°C
+38°C
1 K
175

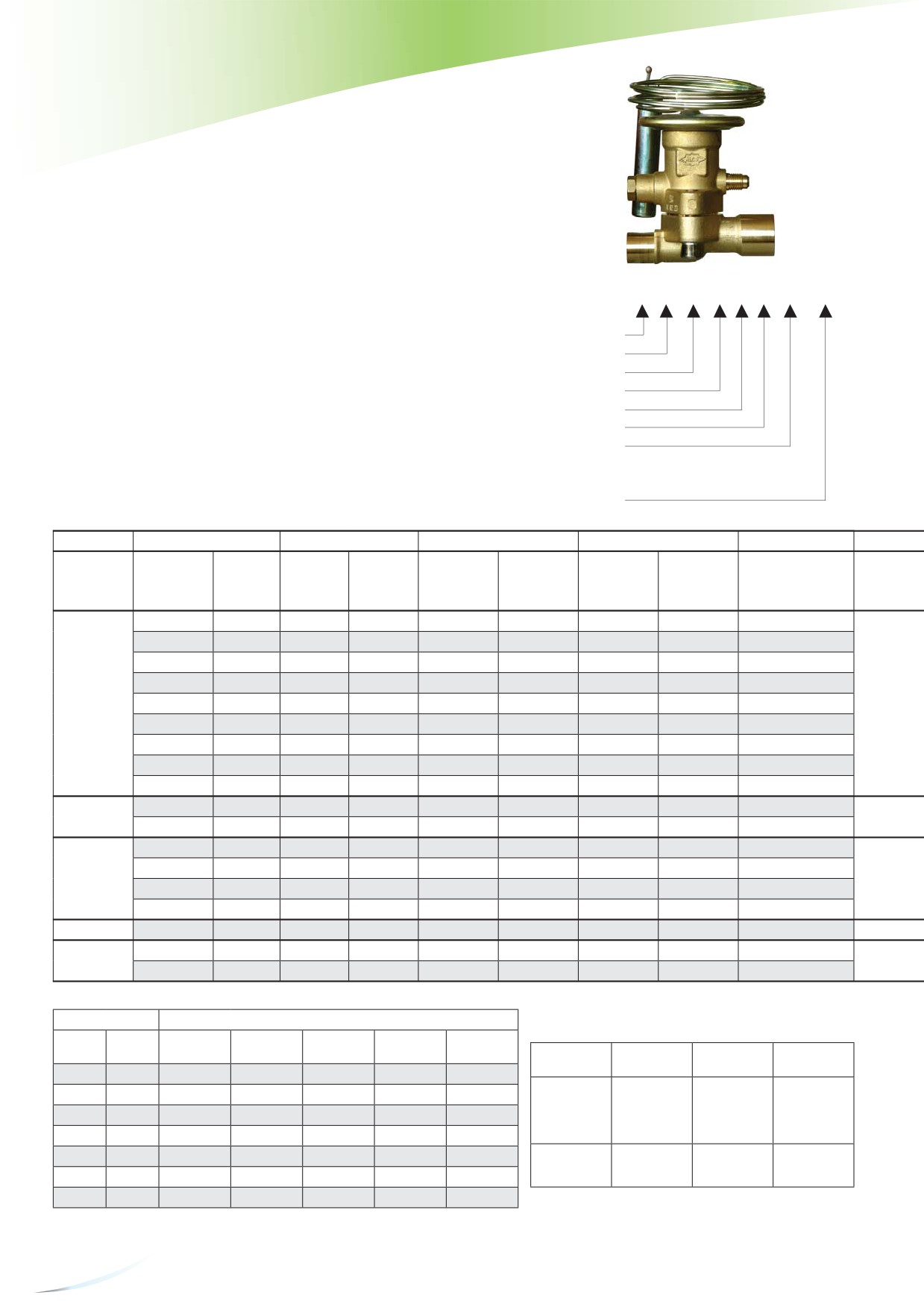

Термо-расширительные вентили серии TX6
Герметичная конструкция
Характеристики•
Сбалансированная конструкция порта для работы с постоянным пере-
гревом в широком диапазоне применений при различных давлениях
конденсации
•
Герметичная моноблочная конструкция с соединениями под пайку
для уменьшения утечек
•
Большая диафрагма исключает колебания на вентиль и обеспечивает
более плавное и согласованное регулирование
•
Специальные заправки для различных применений
•
Внешнее выравнивание
•
Внешняя регулировка перегрева
•
PS: TX6-H/N/M/Sxx: 31 бар, TX6-Zxx: 42 бар
•
TS: -45...+65°C
TX6
•
Без маркировки CE согласно ст. 3.3 PED 97/23 EC
Стандартное MOP
MOP
Хладагент
Диапазон температур кипения
Код
(бар)
°C
R134a
M1
3,8
+14
-45...+10°C
R22
H1
6,9
+15
-45...+12°C
R407C
N1
6,9
+17
-45...+14°C
R410A
Z1
12,1
+16
-45...+15°C
Примечание: Все температуры являются температурами насыщ. пара и насыщ. жидкости. Значения давления являются манометрическими.
Таблицы подбора
R134a
Номинальная
без MOP
со стандартным MOP
Соединение непосредственно через пере-
производительность
Модель
№ заказа
Модель
№ заказа
ходник под пайку/ODF
Qn , кВт
10,3
TX6 - M02
801 543
TX6 - M12
801 547
12 мм x 16 мм
10,3
TX6 - M02
801 541
TX6 - M12
801 545
1/2“ x 5/8“
18,4
TX6 - M03
801 544
TX6 - M13
801 548
12 мм x 16 мм
18,4
TX6 - M03
801 542
TX6 - M13
801 546
1/2“ x 5/8“
25,6
TX6 - M04
801 569
TX6 - M14
801 577
16 мм x 22 мм
25,6
TX6 - M04
801 565
TX6 - M14
801 573
5/8“ x 7/8“
32,5
TX6 - M05
801 570
TX6 - M15
801 578
16 мм x 22 мм
32,5
TX6 - M05
801 566
TX6 - M15
801 574
5/8“ x 7/8“
48,1
TX6 - M06
801 571
TX6 - M16
801 579
22 мм x 28 мм
48,1
TX6 - M06
801 567
TX6 - M16
801 575
7/8“ x 1-1/8“
62,8
TX6 - M07
801 572
TX6 - M17
801 580
22 мм x 28 мм
62,8
TX6 - M07
801 568
TX6 - M17
801 576
7/8“ x 1-1/8“
Номинальная производительность (Qn) рассчитывается для следующих условий:
Чтобы подобрать вентиль для других рабочих условий, см. стр. 180
Переохлаж-
Хладагент
Температура кипения
Температура конденсации
или используйте программу подбора Alco® на базе Excel
дение
+4°C насыщ.
+38°C насыщ. жидкость
R407C
1 K
пар
+43°C насыщ. пар
R22, R134a,
+4°C
+38°C
1 K
R410A
176
R134a
Номинальная произ-
без MOP
со стандартным MOP
Соединение непосредственно через переход-
водительность
Модель
№ заказа
Модель
№ заказа
ник под пайку/ODF
Q, кВт
14,4
TX6 - N02
801 651
TX6 - N12
801 655
12 мм x 16 мм
14,4
TX6 - N02
801 653
TX6 - N12
801 534
1/2“ x 5/8“
25,6
TX6 - N03
801 652
TX6 - N13
801 656
12 мм x 16 мм
25,6
TX6 - N03
801 654
TX6 - N13
801 535
1/2“ x 5/8“
35,7
TX6 - N04
801 659
TX6 - N14
801 667
16 мм x 22 мм
35,7
TX6 - N04
801 663
TX6 - N14
801 536
5/8“ x 7/8
45,2
TX6 - N05
801 660
TX6 - N15
801 668
16 мм x 22 мм
45,2
TX6 - N05
801 664
TX6 - N15
801 537
5/8“ x 7/8
66,9
TX6 - N06
801 661
TX6 - N16
801 669
22 мм x 28 мм
66,9
TX6 - N06
801 665
TX6 - N16
801 538
7/8“x 1-1/8“
87,3
TX6 - N07
801 662
TX6 - N17
801 670
22 мм x 28 мм
87,3
TX6 - N07
801 666
TX6 - N17
801 539
7/8“x 1-1/8“
R22
Номинальная произ-
без MOP
со стандартным MOP
Соединение непосредственно через переход-
водительность
Модель
№ заказа
Модель
№ заказа
ник под пайку/ODF
Q, кВт
13,3
TX6 - H02
801 551
TX6 - H12
801 555
12 мм x 16 мм
13,3
TX6 - H02
801 549
TX6 - H12
801 553
1/2“ x 5/8“
23,7
TX6 - H03
801 552
TX6 - H13
801 556
12 мм x 16 мм
23,7
TX6 - H03
801 550
TX6 - H13
801 554
1/2“ x 5/8“
33,0
TX6 - H04
801 585
TX6 - H14
801 593
16 мм x 22 мм
33,0
TX6 - H04
801 581
TX6 - H14
801 589
5/8“ x 7/8
41,8
TX6 - H05
801 586
TX6 - H15
801 594
16 мм x 22 мм
41,8
TX6 - H05
801 582
TX6 - H15
801 590
5/8“ x 7/8
61,9
TX6 - H06
801 587
TX6 - H16
801 595
22 мм x 28 мм
61,9
TX6 - H06
801 583
TX6 - H16
801 591
7/8“x 1-1/8“
80,8
TX6 - H07
801 588
TX6 - H17
801 596
22 мм x 28 мм
80,8
TX6 - H07
801 584
TX6 - H17
801 592
7/8“x 1-1/8“
R410A
Номинальная произ-
без MOP
со стандартным MOP
Соединение непосредственно через переход-
водительность
ник под пайку/ODF
Q, кВт
Модель
№ заказа
Модель
№ заказа
16,0
-
-
TX6 - Z12
801 510
12 мм x 16 мм
16,0
-
-
TX6 - Z12
801 511
1/2“ x 5/8“
28,0
-
-
TX6 - Z13
801 512
12 мм x 16 мм
28,0
-
-
TX6 - Z13
801 513
1/2“ x 5/8“
40,0
-
-
TX6 - Z14
801 514
16 мм x 22 мм
40,0
-
-
TX6 - Z14
801 515
5/8“ x 7/8
50,0
-
-
TX6 - Z15
801 516
16 мм x 22 мм
50,0
-
-
TX6 - Z15
801 517
5/8“ x 7/8
74,0
-
-
TX6 - Z16
801 518
22 мм x 28 мм
74,0
-
-
TX6 - Z16
801 519
7/8“x 1-1/8“
97,0
-
-
TX6 - Z17
801 520
22 мм x 28 мм
97,0
-
-
TX6 - Z17
801 521
7/8“x 1-1/8“
Номинальная производительность (Qn) рассчитывается для следующих условий:
Чтобы подобрать вентиль для других рабочих условий, см.
Хладагент
Температура кипения
Температура конденсации
Переохлаждение
стр. 180 или используйте программу подбора Alco® на базе
+38°C насыщ. жидкость
R407C
+4°C насыщ. пар
1 K
+43°C насыщ. пар
R22, R134a,
+4°C
+38°C
1 K
R410A
177
Термо-расширительные вентили серии T
Сменные силовые элементы и дюзы
Характеристики
•
Разборная конструкция для снижения складских запасов, удобство
сборки и обслуживания
•
Благодаря значительным силам, создаваемым диафрагмой большого
диаметра, достигается очень высокая стабильность
TCLE
•
Высококачественные материалы и технологии для высокой
надежности и длительного срока службы
•
Превосходные эксплуатационные показатели при частичной нагруз-
ке благодаря двойной конструкции дюзы (TJRE, TERE, TIRE и THRE)
•
Возможность двунаправленного использования в тепловых насосах
Обозначение типа
TCL E
100 H W 100 WL 10x16
•
Длина капиллярной трубки 1,5 м (TCLE, TJRE) и 3 м (TERE, TIRE и THRE)
•
PS: 31 бар, TS: -45...+65°C
•
Без маркировки CE согласно ст. 3.3 PED 97/23 EC
Серия вентиля
Внешнее выравнивание
Код производительности
Код хладагента
Код заправки
Код MOP
Вид фланца
WL = угловой
DL = прямой
Соединение
Таблица подбора дюз
R134a
R22
R404A/R507
R407C
Номиналь-
Номиналь-
Серия
Номинальная
Номинальная
ная произ-
ная произ-
Модель
Модель
Модель
производи-
Модель
производи-
Дюза
водитель-
водитель-
тельность, кВт
тельность, кВт
ность, кВт
ность, кВт
25 MW
1,5
50 HW
1,9
25 SW
1,3
50 NW
2,1
X 22440-B1B
75 MW
2,9
100 HW
3,7
75 SW
2,6
100 NW
4,0
X 22440-B2B
150 MW
6,1
200 HW
7,9
150 SW
5,6
200 NW
8,5
X 22440-B3B
200 MW
9,3
250 HW
11,9
200 SW
8,4
300 NW
12,9
X 22440-B3,5B
TCLE
250 MW
13,5
300 HW
17,3
250 SW
12,2
400 NW
18,7
X 22440-B4B
350 MW
17,3
500 HW
22,2
400 SW
15,7
550 NW
24,0
X 22440-B5B
550 MW
23,6
750 HW
30,4
600 SW
21,5
750 NW
32,9
X 22440-B6B
750 MW
32,0
1000 HW
41,1
850 SW
29,0
1000 NW
44,4
X 22440-B7B
900 MW
37,2
1200 HW
47,8
1000 SW
33,8
1150 NW
51,7
X 22440-B8B
11 MW
45
14 HW
58
12 SW
40
14 NW
62
X 11873-B4B
TJRE
13 MW
57
18 HW
74
14 SW
51
17 NW
80
X 11873-B5B
16 MW
71
22 HW
91
18 SW
63
21 NW
99
X 9117-B6B
19 MW
81
26 HW
104
20 SW
72
25 NW
112
X 9117-B7B
TERE
25 MW
112
35 HW
143
27 SW
99
33 NW
155
X 9117-B8B
31 MW
135
45 HW
174
34 SW
120
42 NW
188
X 9117-B9B
TIRE
45 MW
174
55 HW
223
47 SW
154
52 NW
241
X 9166-B10B
55 MW
197
75 HW
253
61 SW
174
71 NW
273
X 9144-B11B
THRE
68 MW
236
100 HW
302
77 SW
209
94 NW
327
X 9144-B13B
Номинальная производительность (Qn) рассчитывается для
MOP
Диапазон температур кипения, °C
следующих условий:
R134a
R22
R404A
R407C
R507
Код
бар
MW
HW
SW
NW
SW
Температура
Температура
Переохлаж-
Хладагент
кипения
конденсации
дение
35
2,4
-45... 0
-45...-15
+38°C насыщ.
40
2,8
-45...-18
-45...-18
+4°C насыщ.
жидкость
R407C
1 K
55
3,8
-45... 11
-45...-10
-45...-10
пар
+43°C насыщ.
пар
65
4,5
-45... 0
75
5,2
-45...-2
-45...-2
R22, R134a,
+4°C
+38°C
1 K
R410A
80
5,5
-45... 0
-45... 0
100
6,9
-45... 14
Чтобы подобрать вентиль для других рабочих условий, см. стр.
180 или используйте программу подбора Alco® на базе Excel
178
Опции, доступные по специальному запросу:
• Силовой элемент с переходником под пайку для внешнего выравнивания
давления
• Нестандартные MOP
• Нестандартные заправки
• Нестандартные размеры соединений, см. стр. 192
Обозначение типа
XB 1019 H W 100 - 1 B
Силовой элемент
Код хладагента
Код заправки
Код MOP
Длина капиллярной трубки
1=1,5 м; 2=3 м
Внешнее выравнивание
Таблица подбора силовых элементов и рекомендуемые фланцы
Соединение
Стандартный фланец, угловой (см. стр. 192)
Переходник под пайку/ODF
Сопло
Силовой элемент
мм
дюймы
X 22440-B1B
X 22440-B2B
C 501 - 5 мм
C 501 - 5
X 22440-B3B
10 x 16
3/8 x 5/8
X 22440-B3,5B
X 22440-B4B
X 22440-B5B
XB1019…1B
C 501 - 7 мм
C 501 - 7
12 x 16
1/2 x 5/8
X 22440-B6B
X 22440-B7B
A 576 мм
A 576
X 22440-B8B
16 x 22 (22 x 28 ODM)
5/8 x 7/8 (7/8 x 1 1/8 ODM)
X 11873-B4B
10331
10331
22 x 22
7/8 x 7/8 (1 1/8 x 1 1/8 ODM)
X 11873-B5B
X 9117-B6B
9153
X 9117-B7B
7/8 x 7/8
9153 мм
X 9117-B8B
(1 1/8 x 1 1/8 ODM)
22 x 22
X 9117-B9B
XC726…2B
X 9166-B10B
X 9144-B11B
9149
9149
X 9144-B13B
22 x 22
7/8 x 7/8 (1 1/8 x 1 1/8 ODM)
Запасные части
Модель
№ заказа
Ремонтный комплект для вентилей серии Т
X 13455 -1
027 579
Сервисный инструмент для серии T
X 99999
800 005
Стальные винты для следующих типов фланцев:
C501, 9761, 6346, A576
Винт ST 32
803 573
9148, 9149, 9152, 9153, 10331, 10332
Винт ST 48
803 574
179
содержание .. 6 7 8 9 ..
