Полугерметичные компрессорно-конденсаторные агрегаты DK/DL
Компрессорно-конденсаторные агрегаты Copeland® с воздушным ох-
лаждением для использования в средне- и низкотемпературных охла-
дительных системах в помещениях.
Компрессорно-конденсаторные агрегаты с компрессорами, сконстру-
ированными на базе технологии пластинчатых клапанов, являются
результатом богатого и продолжительного опыта разработки и про-
изводства. Высокое качество и надежность работы данных устройств
хорошо известны в сфере холодильной техники.
Данная серия компрессорно-конденсаторных агрегатов оборудована
одним или двумя вентиляторами, что обеспечивает значительную ком-
пактность. Обширный модельный ряд позволяет выбрать устройство
для большинства сфер применения, в том числе для эксплуатации в
экстремальных условиях, например, при высоких температурах кипе-
ния и высоких температурах окружающей среды.

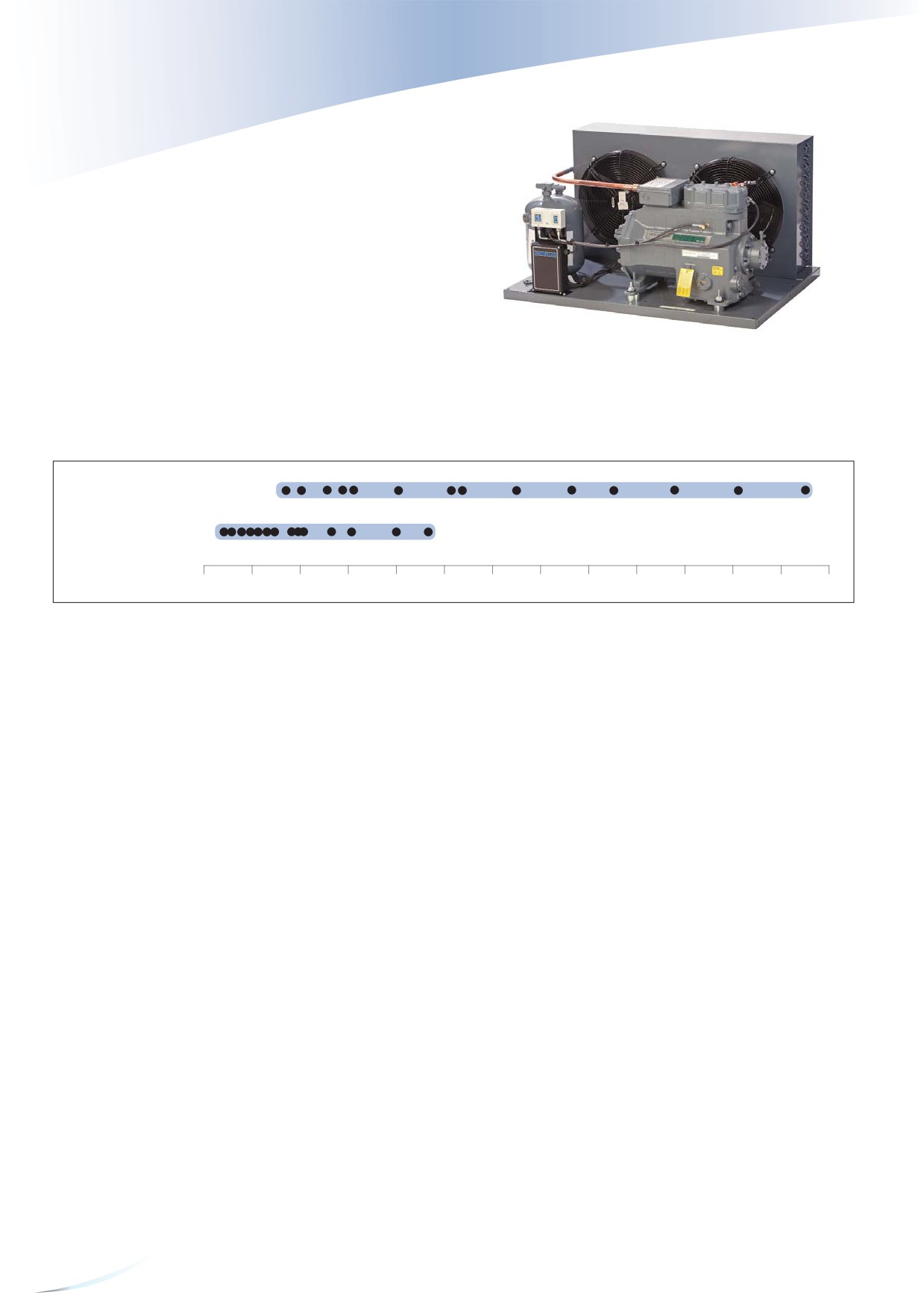

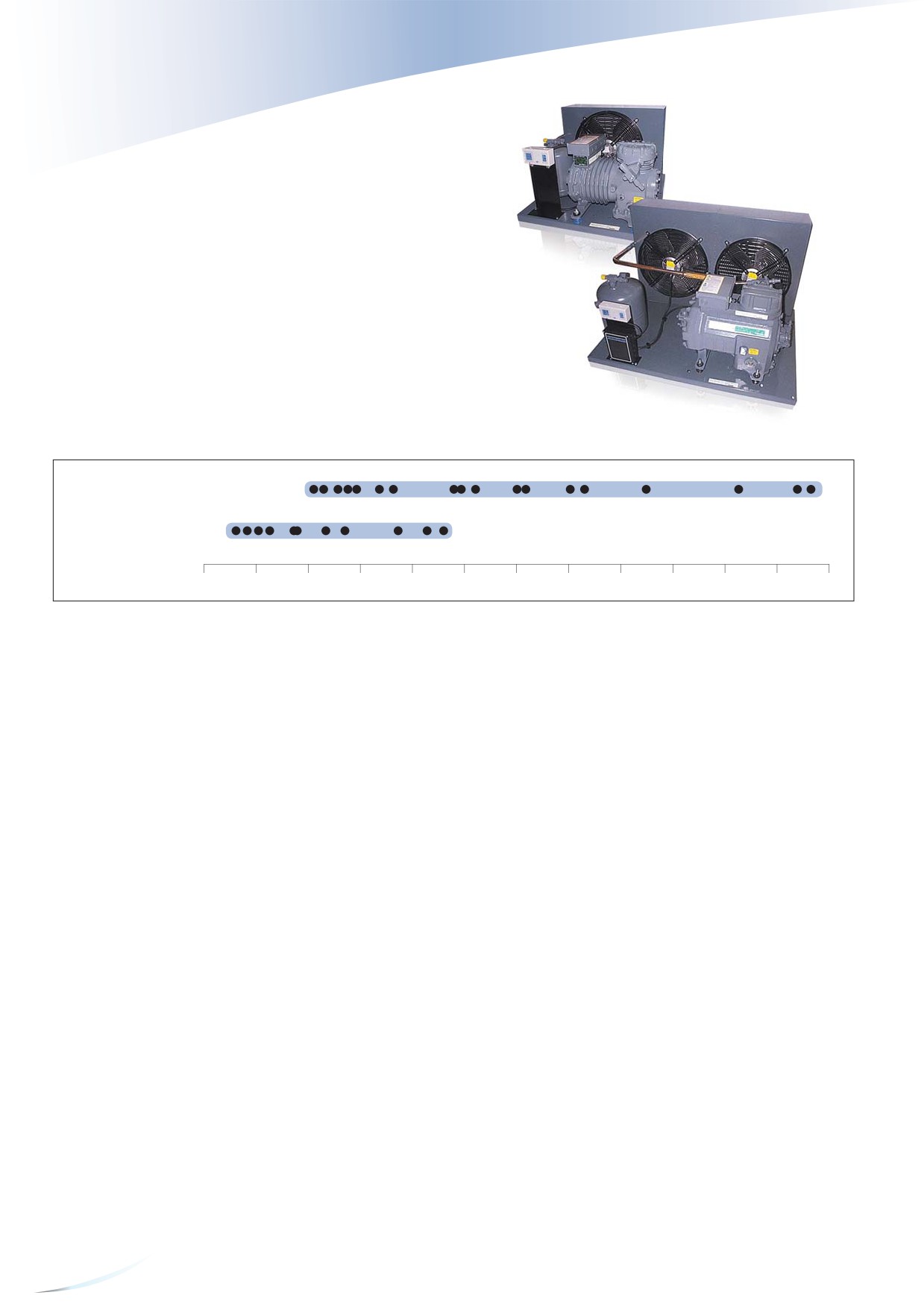

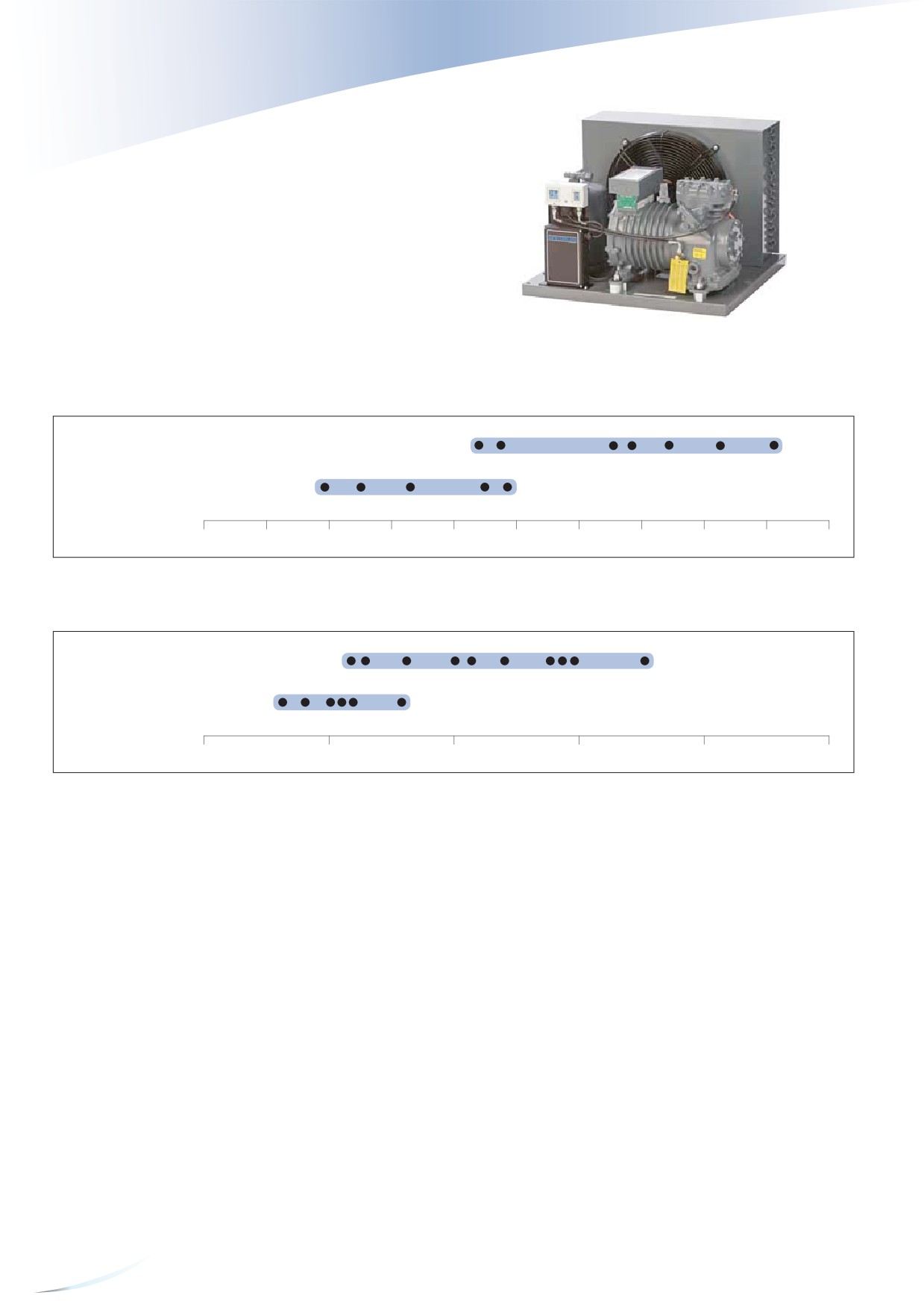

Полугерметичный компрессорно-
конденсаторный агрегат DK/DL
Модельный ряд среднетемпературных полугерметичных компрессорно-конденсаторных агрегатов DK/DL
Серия DL
Серия DK
Производитель-
ность (кВт)
0
1
2
3
4
5
6
7
8
9
10
Условия по EN13215 для R404A: температура кипения -10°С, возврат всасываемого газа 20°С, переохлаждение 0К
Модельный ряд низкотемпературных полугерметичных конденсаторных агрегатов DK/DL
Серия DL
Серия DK
Производитель-
ность (кВт)
0
1
2
3
4
5
Условия по EN13215 для R404A: температура кипения -45°С, возврат всасываемого газа 20°С, переохлаждение 0К
Характеристики и преимущества
Максимально допустимое давление (PS)
•
Стандартное оборудование: компрессор, конденсатор с одним
•
Со стороны низкого давления 22,5 бар (изб)
или несколькими вентиляторами (с защитой по температуре),
•
Со стороны высокого давления 28 бар (изб)
трубопровод нагнетания с гибким трубопроводным контуром или
демпфером колебаний, ресивер жидкости с запорным вентилем,
прессостат высокого и низкого давления с автоматическим
сбросом
•
Совместимость с большим количеством хладагентов: R404A, R507,
R134a, R407C, R22
•
Широкий ассортимент высококачественных принадлежностей
•
Испытанная надежность
94
Технические данные
Максимальный
Ток блокировки
Версия двигателя/Код
рабочий ток (А)
ротора (A)
Ширина/
Модели
глубина/высота
R404A
(мм)
1 фаза*
3 фазы**
1 фаза*
3 фазы**
1 фаза*
3 фазы**
B8-KM-5X
3,1
1
85
5/8
1/2
560/570/396
56
CAG
5
24
B8-KM-7X
3,1
1
85
1/2
1/2
560/570/396
58
EWL
2
12
B8-KJ-10X
3,1
1
85
5/8
1/2
560/570/396
58
CAG
EWL
7
3
32
16
39
B8-KJ-7X
3,1
1
85
5/8
1/2
560/570/396
58
CAG
EWL
6
2
35
12,0
B8-KSJ-10X
3,1
1
85
5/8
1/2
560/570/396
58
CAG
EWL
7
3
32
16
D8-KSJ-15X
3,7
1
110
7/8
1/2
560/570/446
62
CAG
EWL
9
3
43
20
46
B8-KL-15X
3,1
1
85
5/8
1/2
560/570/396
58
CAG
EWL
8
3
43
20
40
D8-KSL-20X
3,7
1
110
5/8
1/2
560/570/396
60
EWL
5
20
H8-KSL-20X
7,5
1
235
5/8
1/2
735/680/533
60
EWL
5
20
D8-LE-20X
3,7
1
110
7/8
1/2
560/715/446
97
EWL
6
38
H8-LE-20X
7,5
1
235
7/8
1/2
735/680/533
108
EWL
6
38
D8-LF-20X
3,7
1
110
7/8
1/2
560/715/446
98
EWL
5
38
H8-LF-30X
7,5
1
235
7/8
1/2
735/680/533
108
EWL
7
53
49
H8-LJ-20X
7,5
1
235
7/8
1/2
735/680/533
103
EWL
6
38
P8-LF-30X
7,5
2
220
1 1/8
1/2
950/640/633
127
EWL
7
53
48
H8-LJ-30X
7,5
1
235
7/8
1/2
735/680/533
108
EWL
8
53
49
P8-LJ-30X
7,5
2
220
7/8
1/2
950/640/633
127
EWL
8
53
48
H8-LL-30X
7,5
1
235
1 1/8
1/2
735/680/533
110
EWL
7
53
49
K9-LL-30X
7,5
2
220
1 1/8
1/2
950/640/454
134
EWL
7
53
47
H8-LL-40X
7,5
1
235
1 1/8
1/2
735/680/533
112
EWL
10
69
49
P8-LL-40X
7,5
2
220
1 1/8
1/2
950/640/633
128
EWL
10
69
48
H8-LSG-40X
7,5
1
235
1 1/8
1/2
735/680/533
116
EWL
9
69
K9-LSG-40X
7,5
2
220
1 1/8
1/2
950/640/454
131
EWL
9
69
51
* 1 фаза: 230 В / 50 Гц
** 3 фазы: 380-420 В/50 Гц
*** На расстоянии 1 м: уровень звукового давления на расстоянии 10 м от компрессора, в свободных полевых условиях
95
Производительность
Температура окружающей среды +32ºC
R404A
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
Температура кипения (°C)
Температура кипения (°C)
Модель
-45
-35
-30
-20
-10
-5
5
Модель
-45
-35
-30
-20
-10
-5
5
B8-KM-5X
0,3
0,6
0,8
1,3
B8-KM-5X
0,5
0,6
0,6
0,8
B8-KM-7X
0,3
0,6
0,8
1,3
1,9
2,2
3
B8-KM-7X
0,4
0,6
0,7
0,8
1
1,1
1,3
B8-KJ-10X
0,4
0,8
1,1
1,7
2,4
2,8
3,6
B8-KJ-10X
0,5
0,8
0,9
1,1
1,4
1,5
1,8
B8-KJ-7X
0,4
0,8
1,1
1,7
B8-KJ-7X
0,6
0,8
0,9
1,1
B8-KSJ-10X
0,6
1,1
1,3
1,8
B8-KSJ-10X
0,8
1
1,2
1,5
D8-KSJ-15X
0,6
1,1
1,4
2,2
3,2
3,8
D8-KSJ-15X
0,7
1
1,1
1,4
1,8
1,9
B8-KL-15X
0,7
1,2
1,5
2,3
B8-KL-15X
0,9
1,1
1,3
1,6
D8-KSL-20X
0,9
1,6
2
3,1
4,3
D8-KSL-20X
1
1,3
1,5
2
2,6
H8-KSL-20X
0,9
1,7
2,2
3,3
4,8
5,7
H8-KSL-20X
1,1
1,5
1,7
2,1
2,6
2,8
D8-LE-20X
1,2
1,7
2,9
4,3
5
D8-LE-20X
1,1
1,3
1,7
2,2
2,5
H8-LE-20X
1,3
1,9
3,2
4,8
5,8
7,8
H8-LE-20X
1,2
1,4
1,9
2,3
2,5
3
D8-LF-20X
0,7
1,7
2,2
3,5
D8-LF-20X
1
1,5
1,8
2,4
H8-LF-30X
0,9
2,1
2,7
4,4
6,3
7,4
H8-LF-30X
1,3
1,9
2,1
2,7
3,3
3,6
P8-LF-30X
1
2,1
2,9
4,7
6,9
8,2
11,1
P8-LF-30X
1,3
1,9
2,1
2,6
3,2
3,4
4
H8-LJ-20X
0,8
2,1
2,9
H8-LJ-20X
1,2
1,8
2,2
H8-LJ-30X
1,1
2,3
3
4,7
6,8
7,9
H8-LJ-30X
1,4
2
2,4
3
3,8
4,2
P8-LJ-30X
1,1
2,4
3,2
5,1
7,5
8,9
11,9
P8-LJ-30X
1,4
2
2,3
3
3,6
4
4,6
H8-LL-30X
1,2
2,7
3,6
5,7
H8-LL-30X
1,5
2,2
2,7
3,6
H8-LL-40X
1,4
2,8
3,6
5,6
8,1
9,4
H8-LL-40X
1,7
2,4
2,8
3,7
4,7
5,3
K9-LL-30X
1,2
2,7
3,6
5,7
K9-LL-30X
1,5
2,2
2,6
3,6
P8-LL-40X
1,4
2,9
3,9
6,2
9,1
10,8
P8-LL-40X
1,7
2,4
2,8
3,6
4,5
5
H8-LSG-40X
1,7
3,4
4,4
6,7
H8-LSG-40X
1,9
2,8
3,3
4,5
K9-LSG-40X
1,7
3,4
4,4
6,7
K9-LSG-40X
1,9
2,8
3,3
4,5
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R134a
Температура окружающей среды: 32°C
R134a
Температура окружающей среды: 32°C
Температура кипения (°C)
Температура кипения (°C)
Модели
-45
-35
-30
-20
-10
-5
5
Модели
-45
-35
-30
-20
-10
-5
5
B8-KM-5X
0,8
1,2
1,5
2,2
B8-KM-5X
0,5
0,6
0,7
0,8
B8-KJ-7X
1,0
1,6
1,9
2,8
B8-KJ-7X
0,7
0,8
0,9
1,0
B8-KSJ-10X
1,2
1,9
2,4
3,4
B8-KSJ-10X
0,8
0,9
1,0
1,2
B8-KL-15X
1,4
2,2
2,6
3,7
B8-KL-15X
0,9
1,2
1,3
1,6
D8-KSL-15X
1,8
2,8
3,4
4,9
D8-KSL-15X
1,1
1,4
1,6
1,9
D8-KSL-20X
1,8
2,9
3,5
5,0
D8-KSL-20X
1,1
1,4
1,5
1,8
H8-KSL-20X
1,9
3,0
3,7
5,4
H8-KSL-20X
1,2
1,5
1,6
1,8
D8-LF-20X
2,2
3,6
4,4
6,2
D8-LF-20X
1,4
1,7
1,9
2,3
H8-LJ-20X
2,7
4,3
5,2
7,5
H8-LJ-20X
1,8
2,2
2,4
2,8
H8-LL-30X
3,2
5,3
6,5
9,2
H8-LL-30X
2,1
2,6
3,0
3,7
H8-LSG-40X
4,2
6,6
7,9
11,0
H8-LSG-40X
2,5
3,2
3,7
4,6
96
Производительность
Температура окружающей среды +32ºC
R22
Холодопроизводительность (кВт)
Мощность двигателя (кВт)
Температура кипения (°C)
Температура кипения (°C)
Модель
-45
-35
-30
-20
-10
-5
5
Модель
-45
-35
-30
-20
-10
-5
5
B8-KM-5X
0,2
0,5
0,7
1,2
1,8
2,2
B8-KM-5X
0,4
0,5
0,6
0,7
0,9
1
B8-KM-7X
0,2
0,5
0,7
1,2
1,8
2,2
3
B8-KM-7X
0,4
0,5
0,6
0,7
0,9
1
1,1
B8-KJ-10X
0,7
0,9
1,6
2,3
2,8
3,8
B8-KJ-10X
0,7
0,8
1
1,2
1,3
1,5
B8-KJ-7X
0,3
0,7
0,9
1,5
2,3
2,8
B8-KJ-7X
0,4
0,5
0,6
0,7
0,9
1
1,1
B8-KSJ-10X
0,5
0,9
1,2
1,9
2,8
3,3
B8-KSJ-10X
0,6
0,9
1
1,2
1,6
1,8
D8-KSJ-15X
1
1,3
2,1
3,2
3,8
5,1
D8-KSJ-15X
0,9
1
1,2
1,5
1,6
1,8
B8-KL-15X
0,6
1,1
1,4
2,2
B8-KL-15X
0,7
1
1,1
1,4
D8-KSL-20X
1,4
1,8
2,9
4,3
D8-KSL-20X
1,2
1,4
1,8
2,2
H8-KSL-20X
1,5
1,9
3,1
4,6
5,5
H8-KSL-20X
1,3
1,5
1,9
2,2
2,4
D8-LE-20X
1,2
1,6
2,8
4,4
5,2
7,3
D8-LE-20X
1,2
1,4
1,8
2,2
2,4
2,9
H8-LE-20X
1,2
1,7
3
4,7
5,7
8,1
H8-LE-20X
1,3
1,5
1,9
2,3
2,4
2,8
D8-LF-20X
0,8
1,7
2,3
3,8
D8-LF-20X
1,1
1,6
1,8
2,4
H8-LF-30X
1,7
2,4
4,1
6,3
7,5
10,3
H8-LF-30X
1,7
1,9
2,4
3
3,3
3,8
P8-LF-30X
1,8
2,5
4,3
6,7
8
11,2
P8-LF-30X
1,7
1,9
2,4
2,9
3,1
3,5
H8-LJ-20X
0,9
2
2,8
4,7
H8-LJ-20X
1,3
1,8
2,1
2,8
H8-LJ-30X
2
2,7
4,6
7
8,3
11,2
H8-LJ-30X
1,8
2,1
2,8
3,4
3,8
4,4
P8-LJ-30X
2,1
2,9
4,9
7,5
9
12,3
P8-LJ-30X
1,8
2,1
2,7
3,3
3,6
4,1
H8-LL-30X
1,3
2,6
3,5
5,7
H8-LL-30X
1,6
2,2
2,6
3,4
H8-LL-40X
2,6
3,5
5,7
8,5
10
H8-LL-40X
2,3
2,6
3,4
4,2
4,7
K9-LL-30X
1,3
2,7
3,5
5,8
K9-LL-30X
1,6
2,2
2,6
3,4
P8-LL-40X
2,7
3,7
6,1
9,2
10,9
14,7
P8-LL-40X
2,2
2,6
3,3
4
4,5
5,3
H8-LSG-40X
1,8
3,5
4,6
7,1
H8-LSG-40X
2,1
3
3,5
4,5
K9-LSG-40X
1,8
3,5
4,6
7,1
K9-LSG-40X
2,1
3
3,4
4,4
Условия: EN13215: возврат всасываемого газа 20ºC, переохлаждение 0K
97
Компрессорно-конденсаторные агрегаты на базе стандартных
полугерметичных компрессоров
Компрессорно-конденсаторные агрегаты Copeland с воздушным ох-
лаждением для использования в средне- и низкотемпературных охла-
дительных системах в помещениях.
Компрессорно-конденсаторные агрегаты на базе полугерметичных
поршневых компрессоров являются результатом богатого и продол-
жительного опыта разработки и производства. Данные устройства
предназначены для высоко-, средне- и низкотемпературных систем
охлаждения. Высокое качество и надежность работы данных устройств
хорошо известны в сфере холодильной техники.
Эта серия оборудована компрессорами на базе технологии пластинча-
тых клапанов, которые обеспечивают мощность двигателя в диапазоне
от 0,5 до 40 л. с. Обширный модельный ряд позволяет выбрать устрой-
ство для большинства сфер применения, в том числе для эксплуатации
в экстремальных условиях, например, при высоких температурах ки-
пения и высоких температурах окружающей среды.
Модельный ряд стандартных агрегатов
Средние температуры
Низкие температуры
Производитель-
ность (кВт)
0
5
10
15
20
25
30
35
40
45
50
55
60
Условия по EN13215 для R404A: температура кипения, НТ -45°С/СТ -10°С, возврат всасываемого газа 20°С, переохлаждение 0К
Характеристики и преимущества
Максимально допустимое давление (PS)
•
Стандартное оборудование: компрессор, конденсатор с одним
•
Со стороны низкого давления 22,5 бар (изб)
или несколькими вентиляторами (с защитой по температуре),
•
Со стороны высокого давления 28 бар (изб)
трубопровод нагнетания с гибким трубопроводным контуром или
демпфером колебаний, ресивер жидкости с запорным вентилем,
прессостат высокого и низкого давления с автоматическим
сбросом, контроль безопасного давления масла OPS2
•
Поддержка различных хладагентов, включая R404A, R134a и R22
•
Надежная конструкция с легкодоступными компонентами
•
Широкий ассортимент высококачественных принадлежностей
•
Испытанная надежность
98
Технические данные
Версия двигателя/
Максимальный
Ток блокировки
Код
рабочий ток (А)
ротора (A)
Ширина/глубина/
R404A
высота (мм)
3 фазы**
3 фазы**
3 фазы**
M8 - 2SA - 45X
7,9
1
235
1 1/8
1/2
735/730/708
150
EWL
11
69
49
R7 - 2SA - 45X
15,8
2
470
1 1/8
3/4
1130/820/633
150
EWL
11
69
53
M9 - 2SA - 55X
7,9
1
400
1 1/8
1/2
735/730/708
149
EWL
13
67
50
M9 - 2SC - 55X
7,9
1
400
1 1/8
1/2
735/730/708
150
EWL
13
74
50
S9 - 2SC - 55X
15,8
2
470
1 1/8
3/4
1130/820/708
150
EWL
13
74
53
S9 - 2SC - 65X
15,8
2
470
1 1/8
3/4
1130/820/708
161
EWL
16
85
53
M9 - 2SK - 65X
7,9
1
400
1 1/8
1/2
735/730/708
150
EWL
16
85
52
V9 - 2SK - 65X
18,9
2
470
1 1/8
7/8
1330/820/835
150
EWL
16
85
54
V9 - 3SA - 75X
18,9
2
470
1 3/8
7/8
1330/820/835
215
AWM
18
82
55
S9 - 3SC - 75X
15,8
2
470
1 3/8
3/4
1130/820/708
243
AWM
19
82
52
V6 - 3SC - 75X
18,9
2
800
1 3/8
7/8
1330/820/835
280
AWM
19
82
56
V6 - 3SC - 100X
18,9
2
800
1 3/8
7/8
1330/820/835
280
AWM
22
106
56
V6 - 3SS - 100X
18,9
2
800
1 3/8
7/8
1330/820/835
280
AWM
26
109
56
W9 - 3SS - 100X
18,9
2
800
1 3/8
7/8
1640/820/869
303
AWM
26
109
56
W9 - 3SS - 150X
18,9
2
800
1 5/8
7/8
1640/820/869
303
AWM
30
125
57
V6 - 4SL - 150X
18,9
2
800
1 5/8
7/8
1289/955/835
280
AWM
36
156
56
W9 - 4SA - 200X
18,9
2
800
1 5/8
7/8
1600/1108/875
303
AWM
32
175
57
Z9 - 4SA - 200X
18,9
4
1600
1 5/8
7/8
1600/1108/1252
280
AWM
32
175
52
W9 - 4ST - 200X
18,9
2
800
2 1/8
7/8
1600/1108/875
303
AWM
42
175
56
Z9 - 4SH - 250X
18,9
4
1600
2 1/8
7/8
1600/1108/1252
215
AWM
42
199
55
Z9 - 4SJ - 300X
18,9
4
1600
2 1/8
7/8
1600/1108/1252
215
AWM
48
221
55
W9 - 6SL - 250X
18,9
2
800
2 1/8
7/8
1600/1108/875
303
AWM
57
199
57
Z9 - 6SL - 250X
18,9
4
1600
2 1/8
7/8
1600/1128/1252
215
AWM
57
199
55
Z9 - 6ST - 320X
18,9
4
1600
2 1/8
7/8
1600/1128/1252
215
AWM
63
255
55
W99- 6SH - 350X
44,0
4
1600
2 1/8
7/8
1600/1200/1810
303
AWM
64
304
57
W99- 6SJ - 400X
44,0
4
1600
2 1/8
7/8
1600/1200/1810
303
AWM
75
304
57
** 3 фазы: 380-420 В/50 Гц
*** На расстоянии 10 м: уровень звукового давления на расстоянии 10 м от компрессора, в свободных полевых условиях
99
Производительность
Температура окружающей среды: 32°C
R404A
Холодопроизводительность (кВт)
R404A
Потребляемая мощность (кВт)
Температура кипения (°C)
Температура кипения (°C)
Модель
-45
-35
-30
-20
-10
-5
5
Модель
-45
-35
-30
-20
-10
-5
5
M8-2SA-45X
1,3
2,9
4,5
6,8
9,4
10,2
M8-2SA-45X
2,2
3,1
3,7
4,9
6,2
6,9
R7-2SA-45X
1,4
3,7
4,9
7,5
10,8
12,6
R7-2SA-45X
2,4
3,4
3,9
5
6,2
6,8
M9-2SC-55X
1,4
4,1
5,3
8,3
11,6
13,5
M9-2SC-55X
2,4
3,6
4,2
5,7
7,3
8,2
S9-2SC-55X
1,5
4,3
5,7
9,1
13,2
15,5
S9-2SC-55X
2,5
3,7
4,3
5,7
7,1
7,9
M9-2SK-65X
1,5
4,7
6,2
9,4
13
M9-2SK-65X
3
4,4
5,1
6,8
8,8
V9-2SK-65X
1,7
5,2
6,9
10,8
15,6
18,3
V9-2SK-65X
3,1
4,5
5,2
6,7
8,4
9,4
S9-3SC-75X
2
5,7
7,4
11,5
16,3
19
S9-3SC-75X
3,3
4,8
5,7
7,6
9,7
10,8
V6-3SC-75X
2,2
6
8
12,8
18,9
22,3
V6-3SC-75X
3,6
5,1
6
7,7
9,6
10,6
V6-3SS-100X
3,3
8,5
10,9
16,7
23,5
27,4
V6-3SS-100X
5,2
6,9
8
10,5
13,3
14,9
W9-3SS-100X
3,4
8,5
11
16,8
23,8
27,7
W9-3SS-100X
5,2
6,9
8
10,5
13,3
14,8
Температура окружающей среды: 32°C
R22
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R22
Температура кипения (°C)
Температура кипения (°C)
Модель
-45
-35
-30
-20
-10
-5
5
Модель
-45
-35
-30
-20
-10
-5
5
M8-2SA-45X
2,5
3,6
6,4
9,4
11,2
M8-2SA-45X
2,7
3,1
4,1
5,3
5,9
M8-2SA-45X
1,8
3,4
4,5
7
M8-2SA-45X Air
1,9
2,8
3,2
4,1
Air
R7-2SA-45X
2,6
3,7
6,8
10,3
12,3
R7-2SA-45X
2,9
3,3
4,3
5,2
5,8
R7-2SA-45X Air
1,8
3,5
4,7
7,4
R7-2SA-45X Air
2,2
3
3,4
4,3
M9-2SC-55X
2,7
4,1
7,9
12
14,3
M9-2SC-55X
3,3
3,9
5,1
6,5
7,4
M9-2SC-55X
2,1
4,2
5,4
M9-2SC-55X Air
2,5
3,5
4
Air
S9-2SC-55X
2,9
4,4
8,4
12,9
15,6
S9-2SC-55X
3,4
3,9
5,1
6,3
6,9
S9-2SC-55X Air
2,1
4,3
5,6
S9-2SC-55X Air
2,6
3,5
4,1
M9-2SK-65X
3,7
5,3
8,8
13,5
15,9
M9-2SK-65X
4,1
4,7
6,1
7,9
9
V9-2SK-65X
4,1
5,7
10,2
15,2
18,1
V9-2SK-65X
4,1
4,7
6
7,4
8,2
100
Компрессорно-конденсаторные агрегаты с полугерметичными
компрессорами Discus®
Компрессорно-конденсаторные агрегаты Copeland® с воздушным ох-
лаждением для использования в средне- и низкотемпературных охла-
дительных системах в помещениях.
Чтобы еще более повысить производительность компрессоров и
снизить потери на сжатии, инженеры компании Emerson Climate
Technologies разработали технологию клапанов Discus®.
Данная серия компрессорно-конденсаторных агрегатов оборудована
полугерметичными компрессорами с 2, 3, 4 или 6 цилиндрами, где ис-
пользуется технология клапанов Discus®. Эти модели оптимально под-
ходят для сфер применения, в которых требуется высокая производи-
тельность и низкое энергопотребление.
Обширный модельный ряд компрессоров, оборудованных высоко-
производительными конденсаторами с 2 или 4 вентиляторами, может
Компрессорно-конденсаторные агрегаты с
использоваться в большинстве сфер, где требуется низко- и средне-
полугерметичными компрессорами Discus®
температурное охлаждение.
Модельный ряд компрессорно-конденсаторных агрегатов Discus®
Средние температуры
Низкие температуры
Производитель-
ность (кВт)
0
5
10
15
20
25
30
35
40
45
50
55
60
65
Условия по EN13215 для R404A: Температура кипения, НТ -45°С/СТ -10°С, возврат всасываемого газа 20°С, переохлаждение 0К
Характеристики и преимущества
Максимально допустимое давление (PS)
•
Стандартное оборудование: компрессор Discus®, конденсатор с
•
Со стороны низкого давления 22,5 бар (изб)
одним или несколькими вентиляторами (с защитой по
•
Со стороны высокого давления 28 бар (изб)
температуре), трубопровод нагнетания с гибким трубопроводным
контуром или демпфером колебаний, ресивер жидкости с
запорным вентилем, переключатель высокого и низкого давления
с автоматическим сбросом, контроль безопасного давления
масла OPS2
•
Поддержка хладагентов нескольких типов: R404A, R507, R134a,
R407C, R22
•
Широкий ассортимент высококачественных принадлежностей
•
Высокая эффективность
•
Испытанная надежность
102
Технические данные
Версия двигателя/
Максимальный
Ток блокировки
Код
рабочий ток (А)
ротора (A)
Ширина/глубина/
R404A
высота (мм)
3 фазы**
3 фазы**
3 фазы**
P8-2DB-50X
11,7
2
220
1
3/8
5/8
950/740/633
186
AWM
13
55
50
P8-2DB-75X
11,7
2
220
1
3/8
5/8
950/740/633
191
AWM
16
70
52
P8-2DC-50X
11,7
2
220
1
3/8
5/8
950/740/633
186
AWM
9
55
P8-2DL-75X
11,7
2
220
1
3/8
5/8
950/740/633
AWM
14
70
50
P8-3DA-50X
11,7
2
220
1
3/8
5/8
950/740/633
205
AWM
16
55
52
P8-3DA-75X
11,7
2
220
1
3/8
5/8
950/740/633
211
AWM
18
106
52
R7-2DD-50X
15,8
2
470
1
3/8
3/4
1130/820/633
196
AWM
10
55
R7-2DL-75X
15,8
2
470
1
3/8
3/4
1130/820/708
205
AWM
14
70
R7-3DC-100X
15,8
2
470
1
3/8
3/4
1129/820/633
234
AWM
21
121
56
R7-3DC-75X
15,8
2
470
1
3/8
3/4
1130/820/633
278
AWM
18
70
55
S9-2DB-75X
15,8
2
470
1
3/8
3/4
1130/820/708
212
AWM
16
70
S9-3DA-75X
18,9
2
470
1
3/8
7/8
1130/820/835
259
AWM
18
106
S9-3DS-100X
15,8
2
470
1
3/8
3/4
1130/820/708
239
AWM
24
121
54
S9-3DS-150X
15,8
2
470
1
5/8
3/4
1129/820/708
243
AWM
29
129
57
V5-4DA-200X
18,9
2
470
1
5/8
7/8
1283/950/835
298
AWM
33
175
54
V6-3DC-100X
18,9
2
800
1
3/8
7/8
1330/820/835
278
AWM
21
121
V6-3DS-150X
18,9
2
800
1
5/8
7/8
1330/820/835
280
AWM
29
129
V6-4DF-100X
18,9
2
800
1
5/8
7/8
1283/950/835
295
AWM
27
105
57
V6-4DH-250X
18,9
2
800
2
1/8
7/8
1283/950/835
307
AWM
42
199
V6-4DL-150X
18,9
2
800
2
1/8
7/8
1289/955/835
303
AWM
35
156
59
W9-3DS-150X
18,9
2
800
1
5/8
7/8
1640/820/869
303
AWM
29
129
W9-4DJ-300X
18,9
2
800
2
1/8
7/8
1596/1102/875
358
AWM
53
221
W9-4DT-220X
18,9
2
800
2
1/8
7/8
1600/1108/875
358
AWM
43
175
60
W99-6DH-350X
44,0
4
1600
2
1/8
7/8
1600/1200/1810
548
AWM
64
304
W99-6DJ-400X
44,0
4
1600
2
1/8
7/8
1600/1200/1810
563
AWM
83
304
Z9-4DA-200X
18,9
4
1600
1
5/8
7/8
1600/1108/1252
402
AWM
33
175
Z9-4DH-250X
18,9
4
1600
2
1/8
7/8
1600/1108/1252
411
AWM
42
199
Z9-4DJ-300X
18,9
4
1600
2
1/8
7/8
1600/1108/1252
416
AWM
53
221
Z9-6DH-350X
18,9
4
1600
2
1/8
7/8
1596/1125/1252
441
AWM
64
304
Z9-6DJ-400X
18,9
4
1600
2
1/8
7/8
1596/1125/1252
457
AWM
83
304
57
Z9-6DL-270X
18,9
4
1600
2
1/8
7/8
1600/1128/1257
437
AWM
54
199
Z9-6DT-320X
18,9
4
1600
2
1/8
7/8
11600/1128/1252
457
AWM
62
255
** 3 фазы: 380-420 В/50 Гц
*** На расстоянии 10 м: уровень звукового давления на расстоянии 10 м от компрессора, в свободных полевых условиях
103
Производительность
Температура окружающей среды +32ºC
R404A
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
Температура кипения (°C)
Температура кипения (°C)
Модель
-45
-35
-30
-20
-10
-5
5
Модель
-45
-35
-30
-20
-10
-5
5
P8-2DC-50X
2,4
3,2
5,2
7,9
9,5
13
P8-2DC-50X
2
2,3
3
3,7
4
4,7
R7-2DD-50X
3,1
4,1
6,7
9,9
11,7
15,9
R7-2DD-50X
2,6
3
3,8
4,5
4,9
5,6
R7-2DL-75X
3,8
5
8
11,8
13,9
18,6
R7-2DL-75X
3,2
3,6
4,5
5,6
6,1
7,3
P8-2DB-50X
2
4,6
5,9
8,9
12,3
P8-2DB-50X
2,5
3,4
4
5,4
7
S9-2DB-75X
5,2
6,7
10,2
14,4
16,8
22
S9-2DB-75X
3,8
4,4
5,5
6,8
7,4
8,8
P8-3DA-50X
2,3
5,4
6,7
9,6
11,9
P8-3DA-50X
2,9
4,2
5
6,5
8,2
S9-3DA-75X
5,4
7,1
11,2
16
18,7
S9-3DA-75X
4,4
5,1
6,5
8
8,7
R7-3DC-75X
3,1
6,7
8,4
12,1
16,2
R7-3DC-75X
3,9
5,4
6,2
7,9
9,9
V6-3DC-100X
7,1
9,2
14,5
20,9
24,7
33
V6-3DC-100X
5,3
6,1
7,6
9,1
9,9
11,3
S9-3DS-100X
4,2
9
11,3
16,2
19,9
S9-3DS-100X
5,1
7,1
8,2
10,7
13,4
V6-3DS-150X
9,4
12,2
18,5
25,9
30,1
39,1
V6-3DS-150X
7,1
8,2
10,6
12,9
14,1
16,3
W9-3DS-150X
9,4
12,2
18,7
26,2
30,5
39,7
W9-3DS-150X
7,1
8,2
10,5
12,9
14
16,2
Z9-4DA-200X
10,4
13,9
22,2
32,5
38,6
52,3
Z9-4DA-200X
8,1
9,3
11,6
13,6
14,6
16,3
V6-4DL-150X
5,7
12,8
16,1
23,8
32,7
V6-4DL-150X
7,1
9,9
11,5
15
18,9
Z9-4DH-250X
13,3
17,5
27,5
39,8
46,8
62,5
Z9-4DH-250X
10,4
11,8
14,8
17,6
19,1
21,8
W9-4DT-220X
7,1
15,4
19,2
27,6
34,3
W9-4DT-220X
8,6
12,1
14,1
18,4
23
Z9-4DJ-300X
16,3
21,2
32,6
46,1
53,7
70,2
Z9-4DJ-300X
12,2
14
17,8
21,6
23,5
27,3
W99-6DH-350X
19,4
25,2
38,3
53,6
62,2
80,7
W99-6DH-350X
14,6
16,9
21,6
26,4
28,9
33,9
Z9-6DL-270X
8,8
19,5
24,7
36,9
51,4
59,4
Z9-6DL-270X
10,9
15,1
17,3
22,1
27,2
30
W99-6DJ-400X
22,5
29,1
43,8
60,7
69,9
W99-6DJ-400X
17,4
20,3
26,3
32,7
36,1
Z9-6DT-320X
10,4
23,5
29,7
43,7
59,4
67,6
Z9-6DT-320X
12,9
18
20,7
26,6
33
36,4
Температура окружающей среды +32ºC
R22
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
Температура кипения (°C)
Температура кипения (°C)
Модель
-45
-35
-30
-20
-10
-5
5
Модель
-45
-35
-30
-20
-10
-5
5
P8-2DC-50X
4,9
7,9
9,6
13,7
P8-2DC-50X
2,6
3,2
3,6
4,3
R7-2DD-50X
5,9
9,4
11,5
16,4
R7-2DD-50X
3,3
4
4,3
5
R7-2DL-75X
7,3
11,4
13,9
19,5
R7-2DL-75X
4
4,9
5,4
6,5
P8-2DB-500 DC
2,1
4,1
5,3
8,4
12,2
P8-2DB-500 DC
2,5
3,4
3,9
4,9
6,1
S9-2DB-75X
9,3
14,1
16,8
23,1
S9-2DB-75X
4,8
5,9
6,4
7,6
P8-3DA-500 DC
2,3
4,5
5,9
9,1
P8-3DA-500 DC
2,5
3,6
4,2
5,5
S9-3DA-75X
10,3
15,8
18,9
26
S9-3DA-75X
5,5
6,8
7,5
8,9
R7-3DC-750 DC
3
5,6
7,2
11,5
R7-3DC-750 DC
3,3
4,5
5,2
6,9
V6-3DC-100X
13
19,9
23,9
33,2
V6-3DC-100X
6,7
8
8,6
10
S9-3DS-1000 DC
3,9
7,6
9,8
15,4
S9-3DS-1000 DC
4,4
6,2
7,2
9,4
V6-3DS-150X
17,3
25,4
30,1
40,9
V6-3DS-150X
9,1
11
12
14,1
W9-3DS-150X
17,4
25,6
30,4
41,4
W9-3DS-150X
9
10,9
11,9
13,9
V6-4DF-1000 DC
4,4
8,2
10,7
17
V6-4DF-1000 DC
4,6
6,5
7,6
9,8
W9-4DA-2000
19,3
28,5
33,8
45,8
W9-4DA-2000
9,8
12,1
13,3
15,9
Z9-4DA-200X
20,7
31,1
37,3
52
Z9-4DA-200X
10,2
12,1
13
14,8
V6-4DL-1500 DC
6,5
11,8
15
22,2
V6-4DL-1500 DC
6,6
9,2
10,6
13,6
Z9-4DH-250X
25,9
38,2
45,6
62,6
Z9-4DH-250X
13,1
15,7
17
19,7
W9-4DT-2200 DC
8,2
14
17,5
25,8
W9-4DT-2200 DC
8
10,8
12,4
16,1
Z9-4DJ-300X
30,3
43,8
51,7
69,8
Z9-4DJ-300X
15,7
19,1
20,8
24,6
W99-6DH-350X
37,1
54,4
64,4
87,1
W99-6DH-350X
19,5
23,8
26,1
30,9
Z9-6DL-2700 DC
8,5
15,8
20,4
31,4
Z9-6DL-2700 DC
9,8
13,3
15,1
18,9
W99-6DJ-400X
42
61,1
72
96,2
W99-6DJ-400X
23,2
29
32,1
38,8
Z9-6DT-3200 DC
10,7
19,3
24,5
36,3
Z9-6DT-3200 DC
11,5
15,8
18,1
22,5
104
Коды двигателей
Полугерметичные
Коды двигателей
Напряжение
Соединение
Коды двигателей
Напряжение
Соединение
Версия стандартного двигателя
CAG
220-230/1/50
-
EWL (DK, DL, D2S)
220-240/3/50
Δ
EWN (DK, DL, D2S)
250-280/3/60
Δ
EWL (DK, DL, D2S)
380-420/3/50
Y
EWN (DK, DL, D2S)
440-480/3/60
Y
AWM
380-420/3/50
YY/Y
AWD
440-480/3/60
YY/Y
Специальная версия
двигателя
EWM
380-420/3/50
Δ/Y-Пуск
EWD
440-480/3/60
Δ/Y-Пуск
AWR
220-240/3/50
YY/Y
EWK (не D8)
220-240/3/60
Δ
AWY
500-550/3/50
YY/Y
EWK (не D8)
380-420/3/60
Y
AWC
208-230/3/60
YY/Y
AWX
380/3/60
YY/Y
Герметичные и спиральные
Коды двигателей
Напряжение
Соединение
Коды двигателей
Напряжение
Соединение
Стандартная версия
двигателя
PFJ
220-240/1/50
-
PFJ
265/1/60
-
PFT
220-240/1/50
-
PFZ
220-240/1/50
-
TFD
380-420/3/50
Y
TFD
460/3/60
Y
TFM
380-420/3/50
Y
TWD
380-420/3/50
Y
TWD
460/3/60
Y
FWD
380-420/3/50
Δ/Δ
FWM
380-420/3/50
Δ/Δ
TWM
380-420/3/50
Y
Специальная версия двигателя
TF5
200-220/3/50
Y
TF5
200-230/3/60
Y
TWR
220-240/3/50
Y
TW7
380/3/60
Y
TWC
200/3/50
Y
TWC
208-230/3/60
Y
TFE
500/3/50
Y
TFE
575/3/60
Y
TWE
500/3/50
Y
TWE
575/3/60
Y
TF7
380/3/60
Y
TW5
200-220/3/50
Y
TW5
220-230/3/60
Y
Версия двигателя с переменной скоростью
1E9
Двигатель BPM
-
YY/Y = пуск с использованием части обмотки
Δ/Δ = пуск с использованием части обмотки
106
Alco Controls
Alco Controls это ведущий поставщик точных электронных и
Контроллеры холодильной мебели и холодильных камер
электромеханических приборов управления для рынка хо-
обеспечивают все функции, необходимые для управления
лодоснабжения и кондиционирования воздуха. Мы продол-
коммерческим холодом, такие как управление перегревом и
жаем быть первопроходцами в сфере управления расходом
электрическим расширительным вентилем, термостатом, вен-
хладагента благодаря нашим инновационным проектам, рас-
тилятором и отттайкой, включая встроенный таймер и аварий-
сматривая оптимизацию эксплуатационных качеств системы
ные сигналы.
за основное при разработке продукта. Широкая линейка кон-
троллеров Emerson покрывает все основные применения в
Другие контроллеры предлагают функции управления на “го-
коммерческом кондиционировании воздуха и охлаждении, а
рячей стороне” холодильного цикла: контроллеры управления
так же в тепловых насосах.
конденсатором и компрессорно-конденсаторным агрегатом,
контроллеры холодильной централи до 8 одноступенчатых
Есть автономные контроллеры и контроллеры с коммуникаци-
компрессоров или для многоступенчатых компрессоров и
онным интерфейсом, которые могут объединяться в рабочую
двухконтурные контроллеры. Устройство плавного пуска ком-
сеть. Контроллеры со связью Ethernet TCP/IP обладают функ-
прессора позволяет сохранять пусковой ток ниже установлен-
цией веб-сервера и обеспечивают обмен данными с любым
ного предела в жилых зданиях.
пользователем во Всемирной паутине. Это даёт возможность
делать быстрый и недорогой мониторинг с любого персональ-
Электронные регуляторы скорости вращения вентилятора
ного компьютера со стандартным веб-браузером. Эмерсон
помогают поддержать минимальное давление конденсации,
предлагает приводы и контроллеры перегрева, разработан-
уменьшая скорость вентилятора при низкой окружающей тем-
ные для линейки расширительных вентилей с электроприво-
пературе. Датчики и принадлежности необходимы в соедине-
дом EX4 - EX8 .
нии с вышеупомянутыми контроллерами. Портфель приборов
управления Emerson заканчивается предложением множества
Контроллеры перегрева позволяют стабильно управлять пе-
механических средств управления, таких как системы управ-
регревом и расширительными вентилями, в то время как циф-
ления маслом, прессостаты и термостаты, средства защиты си-
ровые контроллеры перегрева могут быть синхронизированы
стемы и вентили. Какой бы прибор Вы ни выбрали, Вы можете
с вентилем регулирования производительности PWM цифро-
всегда ожидать высокую надежность и наилучшие эксплуата-
вого компрессора Digital Scroll™.
ционные характеристики.“
111
Электрические регулирующие вентили
Технология электрических регулирующих вентилей
изготовлении электродвигателя компрессора. Убрать. Корпус двигателя и
Термостатические расширительные вентили и механические регулирую-
вентиль выполнены из нержавеющей стали и полностью герметичны за
щие вентили с самого начала нашли применение в холодильной технике
счет применения только сварных и паяных соединений, исключающих
и системах кондиционирования воздуха для регулирования перегрева и
наличие прокладок.
массового расхода хладагента. Поскольку новые системы требуют повы-
Такая конструкция обеспечивает немало технических преимуществ, такие
шенной энергоэффективности, более точного поддержания температуры,
как линейное пропорциональное регулирование массового расхода хла-
расширения диапазона допустимых рабочих условий и внедрения новых
дагента и широкий диапазон производительности.
функциональных возможностей, например, удаленного мониторинга и диа-
Все электрические регулирующие вентили моделей EX2 и EX4-8 обеспечи-
гностики, электрические регулирующие вентили становятся обязательным
вают полное закрытие проходного сечения трубопровода, что позволяет
компонентом системы. Только они позволяют обеспечить выполнение
обойтись без дополнительного соленоидного вентиля.
указанных выше условий. Электрические регулирующие вентили являются
только исполнительными механизмами. Для работы в системах им необхо-
CX4/CX5/CX6/CX7 Эти регулирующие вентили высокого давления при-
димы датчики, приводы и контроллеры (см. следующую главу).
водятся в действие шаговым двигателем. Они предназначены для точного
регулирования массового расхода хладагента R744 (CO2) в системах кон-
EXM/EXL Двунаправленные вентили, предназначенные для производи-
диционирования воздуха, холодильной технике и тепловых насосах. Эти
телей оборудования, оснащены однополюсным шаговым двигателем. Как
регулирующие вентили могут использоваться в качестве расширительных
правило, они используются в тепловых насосах, системах кондициониро-
вентилей высокого давления, для впрыска жидкости или в качестве бай-
вания воздуха и для прецизионного кондиционирования.
пасных вентилей.
EX2 разработан для регулирования по принципу алгоритма широтно-
Выбор вентиля
импульсной модуляции. Он может использоваться со всеми распростра-
Ниже приведена таблица, в которой указана производительность EX2 при
ненными хладагентами (ХВФУ, ГФУ) и в докритических циклах CO2. Вентили
100 %-ной нагрузке, т. е. когда вентиль постоянно открыт. Однако рекомен-
этого типа, как правило, применяются в холодильной технике. Типовой
дуется подбирать вентиль для работы с частичной нагрузкой (50-80%), чтобы
пример использования — торговое оборудование. Вентиль EX2 — это со-
учесть колебания нагрузки в системе.
леноидный вентиль оснащенный дюзой для дросселирования хладагента.
Для моделей EX4/EX5/EX6/EX7/EX8 и EXM/EXL указана максимальная про-
Он либо полностью закрыт либо полностью открыт. Один стандартный
изводительность, без запаса. Вентили следует выбирать с учетом максималь-
корпус вентиля может быть использован для установки 6 сменных дюз, что
но возможной производительности системы. Возможно регулирование в
обеспечивает 7 диапазонов производительности.
широком диапазоне нагрузок (от 10 до 100 %) с помощью одной дюзы для
каждого вентиля. Для облегчения подбора вентиля требуемых размеров
EX4/EX5/EX6/EX7/EX8 состоят из двух основных частей: задвижки и
при нетипичных условиях работы компания Emerson Climate Technologies
шагового двигателя. Шаговый двигатель расположен сразу за проходным
предлагает программу подбора Alco® на базе Excel. Ее можно загрузить с
контактом и соединен непосредственно с задвижкой вентиля. Аналогично
сайта www.emersonclimate.eu.
принципу, применяемому в компрессорах, двигатель взаимодействует с
хладагентом и маслом, при этом материалы аналогичны используемым при

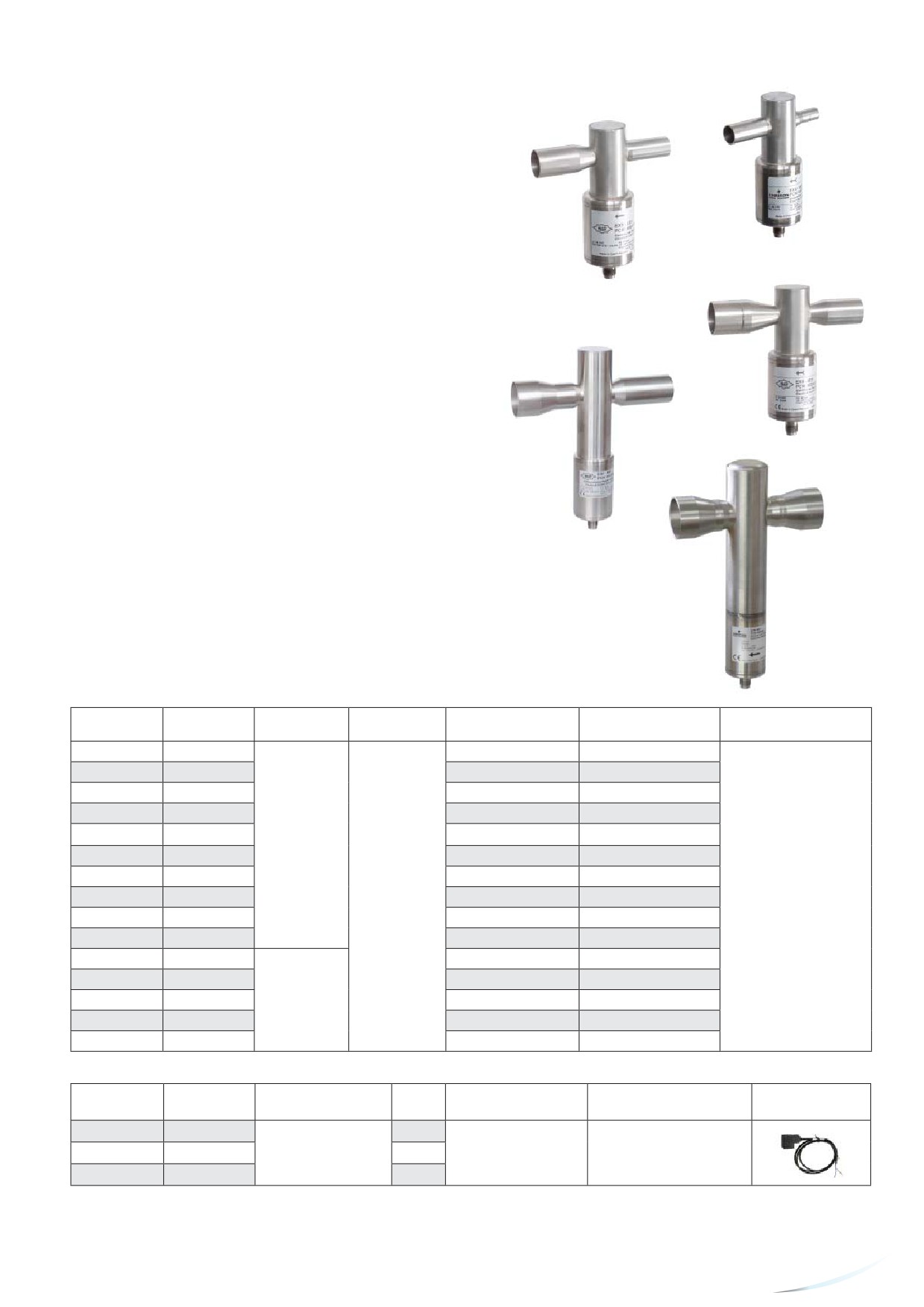

Таблица подбора электрических регулирующих вентилей и подходящих контроллеров
Модель
Оставляем
Мин. Темп.
венти-
Функция
Особенность
Основное применение
Соответствующий контроллер
R407C
кипения, °C
ля
Тепловые насосы,
Расшири-
EXM
С однополюсным
кондиционирование
тельный
5 .. 20,7
-30
113
EXD-HP1/2
EXL
шаговым двигателем
воздуха, прецизионное
вентиль
кондиционирование
Расш. вен-
Модулируемая пуль-
EX2
1.0 .. 18,7
-40
Холод. системы
114
EC2
143
тиль
сация
EX4
2 .. 17,4
Тепловые насосы,
EC3-X .. Контр. перегр.
EX5
Расшири-
5 .. 53
-50
141
С двухполюсным шаго-
холодильная техника,
EC3-3 .. Контр. холод. камер
EX6
тельный
15 .. 126
117
146
вым двигателем
кондиционирование
EX7
вентиль
35 .. 347
142
воздуха, чиллеры
EX8
100 .. 925
EXD-U
-100
EX4
4,9
EX5
Регулирова-
16
С двухполюсным шаго-
Регулятор байпаса
EX6
ние произво-
37
-100
126
EXD-U .. Универсальный привод
142
вым двигателем
горячего газа
EX7
дительности
131
EX8
399
EX6
Регулирова-
3.9
Регулятор давления
С двухполюсным шаго-
EX7
ние расхода
14
-50
всасывания/регулятор
127
EXD-U .. Универсальный привод
142
вым двигателем
EX8
жидкости
42
давления в картере
EX5
18
Управление
Регулятор давления
EX6
43
С двухполюсным шаго-
циклом реку-
-
конденсации и расхода
128
EXD-U .. Универсальный привод
142
EX7
153
вым двигателем
перации
жидкости
EX8
463
EX6
Управление
11
С двухполюсным шаго-
Регулятор рекуперации
EX7
циклом реку-
39
-
131
EXD-U .. Универсальный привод
142
вым двигателем
тепла
EX8
перации
119
CX4
Расшири-
CX5
С двухполюсным шаго-
тельный
-
Холод. системы
136
EXD-U .. Универсальный привод
142
CX6
вым двигателем
вентиль
CX7
112

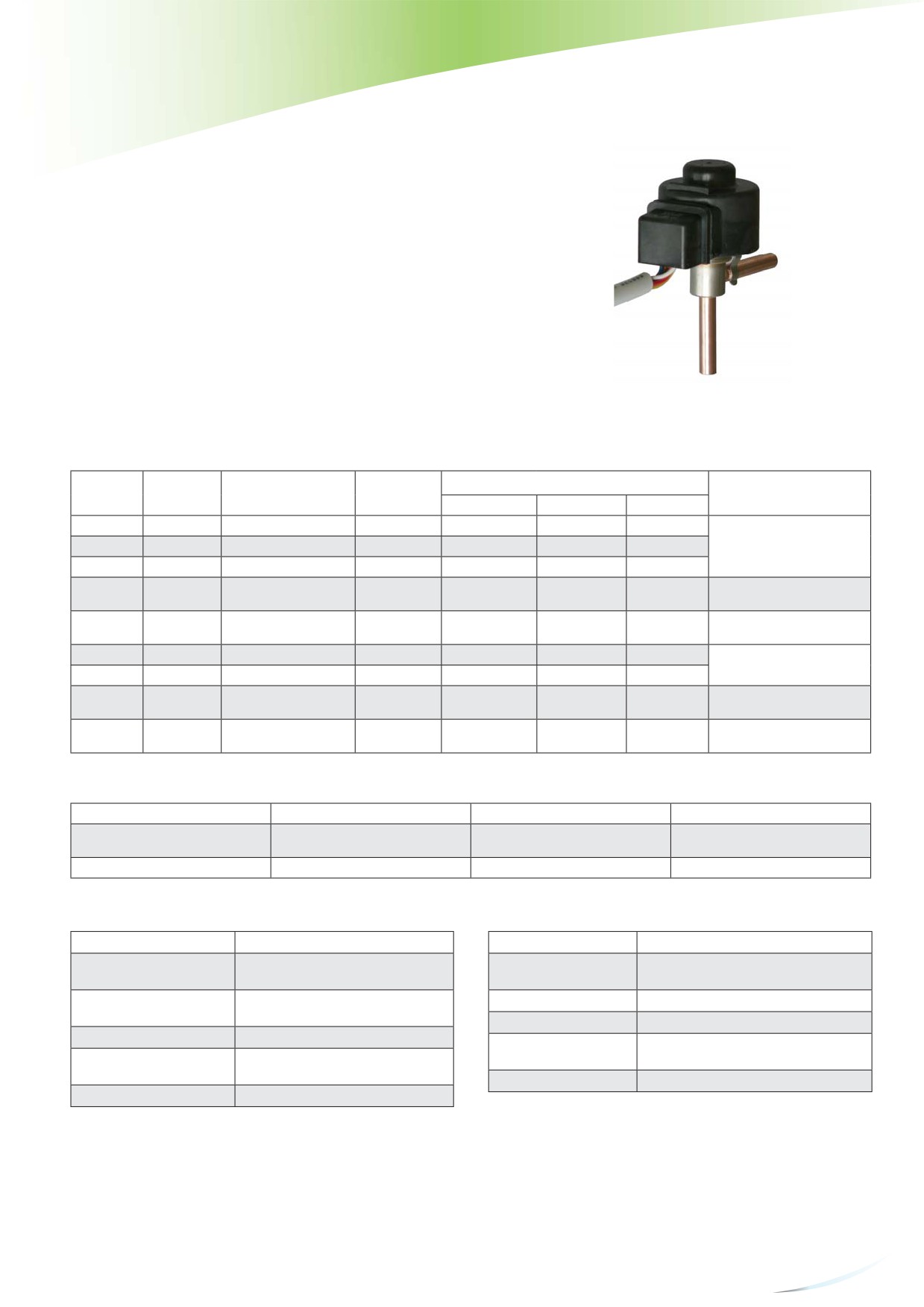

Электрический регулирующий вентиль с однополюсным шаговым двигателем
серии EXM/EXL для производителей оборудования
Особенности
•
Однополюсный шаговый двигатель
•
Двунаправленная конструкция (одинаковые показатели производи-
тельности и макс. рабочего перепада давлений в обоих направлени-
ях)
•
Высокое значение макс. рабочего перепада давлений:
•
Сменные Приводы двух вариантов: 12 В DC/24 В DC
•
Непрерывное регулирование массового расхода хладагента, отсут-
ствуют ударные нагрузки (гидроудары) в холодильном контуре
•
Линейная характеристика регулирования производительности
•
Точность: 500 импульсов (полушаг) или 250 импульсов (полный шаг)
•
Герметичная конструкция
•
Поставка только в коробках
•
Мин. объем заказа 100 шт. (на тип и поставку)
EXM/EXL
Дополнительное оборудование:
•
По запросу: Специальная модель R744 для применения в транскри-
тических циклах (CO2) с макс. допустимым давлением 140 бар
Таблица подбора
Номинальная производительность, кВт
Модель
№ заказа
Описание
R410A
Размер/вид соединения
R407C
R22
R134a
EXM-B0B
800 400M
Вентиль без привода
5,5
5,0
4,8
3,7
1/4“ ODM
EXM-B0D
800 401M
Вентиль без привода
11,6
10,5
9,9
7,7
EXM-B0E
800 402M
Вентиль без привода
13,7
12,4
11,8
9,1
Привод 12 В DC, 5 про-
EXM-125
800 403M
-
-
-
-
водов
Привод 24 В DC, 6 про-
EXM-246
800 404M
-
-
-
-
водов
EXL-B1F
800 405M
Вентиль без привода
17,0
15,4
14,6
11,3
1/4“ ODF
EXL-B1G
800 406M
Вентиль без привода
23,0
20,7
19,7
15,2
8 мм ODM
Привод 12 В DC, 5 про-
EXL-125
800 407M
-
-
-
-
водов
Привод 24 В DC, 6 про-
EXL-246
800 408M
-
-
-
-
водов
Расчет номинальной производительности произведен на основании следующих показателей:
Хладагент
Температура кипения
Температура конденсации
Переохлаждение
+38°C насыщ. Жидкость /
R407C
+4°C (насыщ. пар)
1K
+43°C насыщ. пар
R22, R134a, R410a
+4°C
+38°C
1K
Технические данные
Макс. допустимое давление
45 бар
Шаговый двигатель
Однополюсный, пост. напряжение
Макс. рабочий перепад
35 бар (прямой или обратный поток)
Время полного хода
16,6 с при 30 имп./сек.
давлений:
5,5 с при 90 имп./сек.
Диапазон рабочих темпера-
TS: -30 ... +70°C (жидкий хладагент)
Исх. положение
Мех. останов в позиции полного закрытия
тур (TS)
-30 ... +60°C (окружающая среда)
Общее число импульсов
500 полушагов (250 полных шагов)
Маркировка СЕ
Не требуется
Класс изоляции
EXM:
A
Масса
Вентиль EXM: 65 г, EXL: 76 г
EXL:
E
Привод EXM: 124 г, EXL: 156 г
Длина кабеля
1 м
Упаковка и доставка
Партии в упаковках по 10 шт.
113

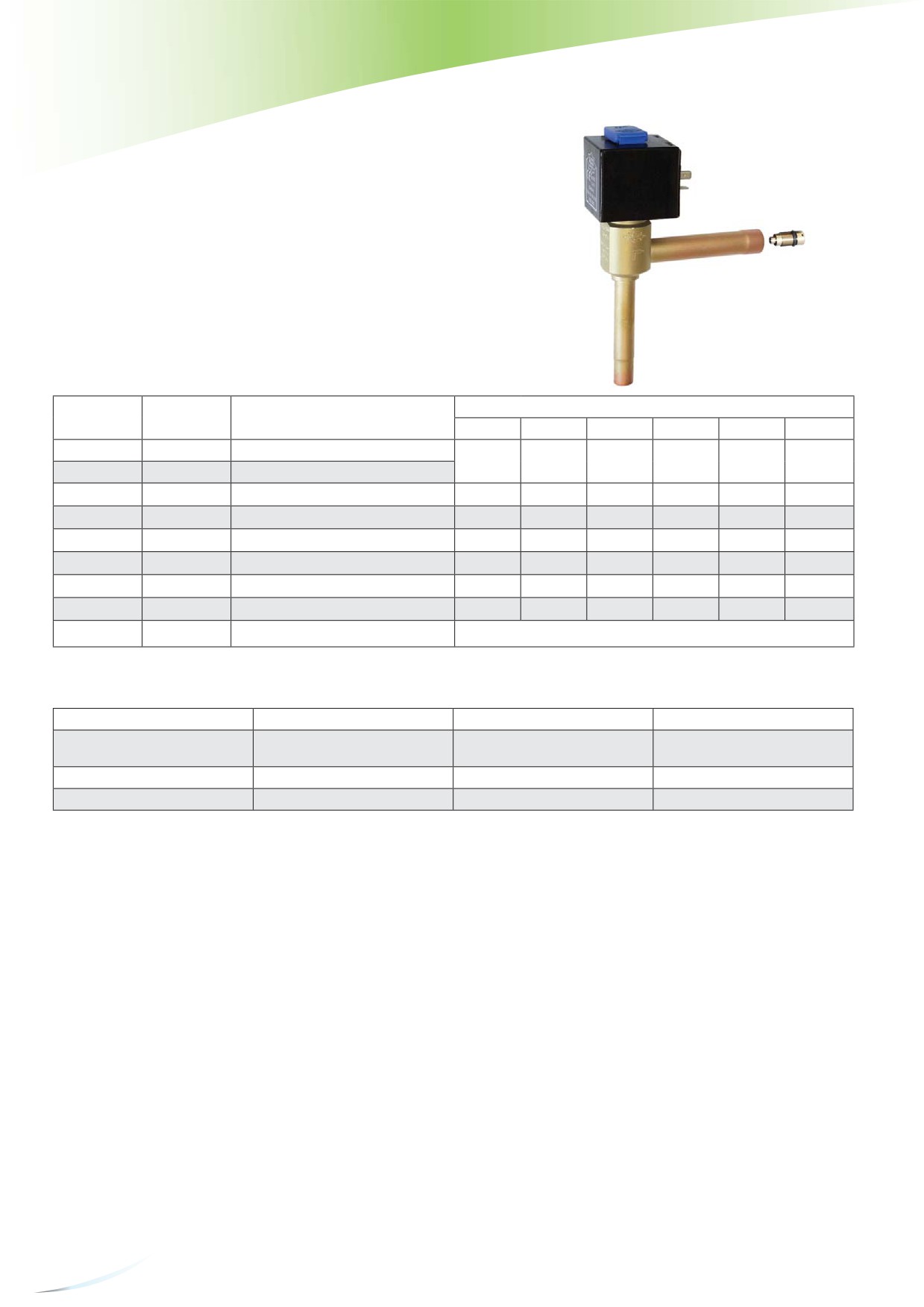

Электрические регулирующие вентили серии EX2
Широтно-импульсная модуляция и сменные дюзы
Могут использоваться с контроллерами торгового оборудования EC2 (См. стр. 145)
Особенности
•
Широтно-импульсная модуляция
•
Возможность полного перекрытия потока проходного сечения тру-
бопровода позволяет обойтись без дополнительного соленоидного
вентиля
•
Плунжер с демпфером снижает последствия при гидроударах
•
Один корпус вентиля может использоваться для установки любой из
6 дюз, что обеспечивает 7 ступеней производительности до 18,7 кВт
(R407C)
•
Могут использоваться со всеми распространенными хладагентами
(ХВФУ, ГФУ), а также в субкритическом каскаде с CO2
EX2 с дюзой
•
Долгий срок службы, высокая надежность
•
PS: 40 бар, TS: -40 ... +65°C
Таблица подбора
Производительность Qn
при 100 %-ном открытии вентиля (кВт) *
Тип
№ заказа
Функция
R134a
R22
R404A
R507
R407C
R744
EX2-M00
801 091
10 мм вход/12 мм выход ODF
13,3
17,2
12,1
12,1
18,7
35,0
EX2-I00
801 090
3/8” вход/1/2” выход ODF
EXO-004
801 089
Дюза 4
8,5
10,9
7,7
7,7
11,8
22,2
EXO-003
801 088
Дюза 3
5,6
7,2
5,1
5,1
7,8
14,6
EXO-002
801 087
Дюза 2
3,3
4,3
3,0
3,0
4,7
8,7
EXO-001
801 086
Дюза 1
2,5
3,2
2,3
2,3
3,5
6,5
EXO-000
801 085
Дюза 0
1,2
1,6
1,1
1,1
1,7
3,3
EXO-00X
801 084
Дюза Х
0,7
0,9
0,6
0,6
1,0
1,8
ASC 24 В
801 062
Катушка 24 В AC 50-60 Гц (8 Вт)
* Выбор сопла следует производить при макс. 80 % от номинальной производительности Qn, чтобы обеспечить возможность изменения нагрузки.
В основу расчета номинальной производительности (Qn) положены следующие условия:
Хладагент
Температура кипения
Температура конденсации
Переохлаждение
+38°C насыщ. жидкость /
R407C
+4°C (насыщ. пар)
1K
+43°C насыщ. пар
R22, R134a, R404A, R507
+4°C
+38°C
1K
R744
-40°C
-10°C
1K
Для расчета номинальной производительности при эксплуатации
в иных рабочих условиях с сайта www.emersonclimate.eu можно
загрузить программу подбора на базе Excel или использовать по-
правочные коэффициенты согласно следующей формуле:
Qn = Qo x Kt x KΔp
Qn:
Номинальная производительность вентиля
Qn:
Требуемая холодопроизводительность
Kt:
Поправочный коэффициент для температуры кипения и
жидкости
KΔp:
Поправочный коэффициент для падения давления на
вентиле
114
Температура
Поправочный коэффициент Kt
жидкости
R134a
Температура кипения °C
на входе в
вентиль
15
10
5
0
-5
-10
-15
-20
-25
-30
-40
55
1,21
1,23
1,26
1,29
1,33
1,33
1,39
1,43
1,47
1,52
1,62
50
1,13
1,15
1,17
1,20
1,23
1,26
1,28
1,32
1,36
1,39
1,48
45
1,06
1,08
1,10
1,12
1,15
1,17
1,19
1,22
1,26
1,29
1,37
40
0,99
1,01
1,03
1,05
1,08
1,10
1,12
1,14
1,17
1,20
1,27
35
0,94
0,96
0,97
0,99
1,01
1,03
1,05
1,07
1,10
1,12
1,18
30
0,89
0,91
0,92
0,94
0,96
0,98
0,99
1,01
1,03
1,06
1,11
25
0,85
0,86
0,87
0,89
0,91
0,92
0,94
0,95
0,97
1,00
1,04
20
0,81
0,82
0,83
0,85
0,89
0,88
0,89
0,91
0,92
0,94
0,98
15
0,77
0,78
0,79
0,81
0,82
0,84
0,84
0,86
0,88
0,89
0,93
10
0,75
0,76
0,77
0,78
0,80
0,81
0,82
0,84
0,85
0,89
5
0,73
0,74
0,75
0,76
0,77
0,78
0,80
0,81
0,84
0
0,71
0,72
0,73
0,74
0,75
0,76
0,78
0,81
-5
0,69
0,70
0,71
0,72
0,73
0,74
0,77
-10
0,68
0,68
0,69
0,70
0,71
0,74
Поправочный коэффициент KΔp
Δp
3,5
4,0
4,5
5,0
5,5
6,0
6,5
7,0
7,5
8,0
8,5
9,0
10,0
11,0
12,0
13,0
14,0
15,0
16,0
17,0
18,0
19,0
20,0
21,0
KΔp
1,34
1,25
1,18
1,12
1,07
1,02
0,98
0,95
0,91
0,88
0,86
0,83
0,79
0,75
0,72
0,69
0,67
0,65
0,63
0,61
0,59
0,57
0,56
0,55
Температура
Поправочный коэффициент Kt
жидкости
R404A
Температура кипения °C
на входе в
вентиль
15
10
5
0
-5
-10
-15
-20
-25
-30
-35
-40
55
1,42
1,46
1,50
1,55
1,61
1,68
1,75
1,83
1,92
2,01
2,13
2,25
50
1,23
1,26
1,30
1,34
1,38
1,43
1,48
1,54
1,61
1,68
1,75
1,84
45
1,10
1,12
1,15
1,18
1,22
1,26
1,30
1,34
1,39
1,45
1,51
1,57
40
0,99
1,02
1,04
1,07
1,09
1,13
1,16
1,20
1,24
1,28
1,33
1,38
35
0,91
0,93
0,95
0,97
1,00
1,02
1,05
1,08
1,11
1,15
1,19
1,23
30
0,84
0,86
0,88
0,90
0,92
0,94
0,96
0,99
1,02
1,05
1,08
1,11
25
0,79
0,80
0,82
0,83
0,85
0,87
0,89
0,92
0,94
0,97
0,99
1,02
20
0,74
0,75
0,77
0,78
0,80
0,81
0,83
0,85
0,87
0,90
0,92
0,95
15
0,70
0,71
0,72
0,73
0,75
0,76
0,78
0,80
0,82
0,84
0,86
0,88
10
0,67
0,68
0,69
0,71
0,72
0,74
0,75
0,77
0,79
0,81
0,83
5
0,65
0,66
0,67
0,68
0,70
0,71
0,73
0,74
0,76
0,78
0
0,63
0,64
0,65
0,66
0,68
0,69
0,71
0,72
0,74
-5
0,61
0,62
0,63
0,65
0,66
0,67
0,69
0,70
-10
0,60
0,61
0,62
0,63
0,64
0,65
0,67
Поправочный коэффициент KΔp
Δp
3,5
4,0
4,5
5,0
5,5
6,0
6,5
7,0
7,5
8,0
8,5
9,0
10,0
11,0
12,0
13,0
14,0
15,0
16,0
17,0
18,0
19,0
20,0
21,0
KΔp
1,74
1,63
1,54
1,46
1,39
1,33
1,28
1,23
1,19
1,15
1,12
1,09
1,03
0,98
0,94
0,9
0,87
0,84
0,81
0,79
0,77
0,75
0,73
0,71
Температура
Поправочный коэффициент Kt
жидкости
R744
Температура кипения °C
на входе в
вентиль
5
0
-5
-10
-15
-20
-25
-30
-35
-40
5
1,12
1,10
1,09
1,08
1,08
1,08
1,07
1,07
1,08
1,08
0
1,02
1,01
1,01
1,00
1,00
1,00
1,00
1,00
1,01
-5
0,95
0,94
0,94
0,94
0,94
0,94
0,94
0,94
-10
0,89
0,89
0,88
0,88
0,88
0,89
0,89
-15
0,84
0,84
0,84
0,84
0,84
0,84
-20
0,80
0,80
0,80
0,80
0,80
-25
0,76
0,76
0,76
0,76
-30
0,73
0,73
0,73
-35
0,70
0,70
-40
0,67
Поправочный коэффициент KΔp
Δp
5,0
6,0
7,0
8,0
9,0
10,0
11,0
12,0
13,0
14,0
15,0
16,0
17,0
18,0
19,0
20,0
21,0
22,0
23,0
24,0
25,0
26,0
27,0
28,0
KΔp
1,81
1,65
1,53
1,43
1,35
1,28
1,22
1,17
1,12
1,08
1,05
1,01
0,98
0,95
0,93
0,91
0,88
0,86
0,84
0,83
0,81
0,79
0,78
0,77
115
Температура
Поправочный коэффициент Kt
жидкости
R22
Температура кипения °C
на входе в
вентиль
15
10
5
0
-5
-10
-15
-20
-25
-30
-35
-40
55
1,17
1,19
1,20
1,22
1,24
1,25
1,27
1..29
1,32
1,34
1,37
1,39
50
1,11
1,11
1,13
1,15
1,16
1,18
1,20
1,22
1,24
1,26
1,28
1,30
45
1,05
1,05
1,07
1,08
1,10
1,12
1,13
1,15
1,17
1,18
1,20
1,23
40
1,00
1,01
1,02
1,03
1,04
1,06
1,07
1,09
1,10
1,12
1,14
1,16
35
0,95
0,96
0,97
0,98
0,99
1,01
1,02
1,03
1,05
1,06
1,08
1,10
30
0,91
0,92
0,93
0,94
0,95
0,96
0,97
0,98
1,00
1,01
1,03
1,04
25
0,87
0,88
0,89
0,89
0,91
0,92
0,93
0,94
0,95
0,96
0,98
0,99
20
0,83
0,84
0,85
0,86
0..87
0,88
0,89
0,90
0,91
0,92
0,93
0,95
15
0,80
0,81
0,81
0,82
0,83
0,84
0,85
0,86
0,87
0,88
0,89
0,91
10
0,78
0,78
0,79
0,80
0,81
0,82
0,83
0,84
0,85
0,86
0,87
5
0,75
0,76
0,77
0,78
0,79
0,79
0,80
0,81
0,82
0,83
0
0,73
0,74
0,75
0,76
0,77
0,77
0,78
0,79
0,80
-5
0,72
0,72
0,73
0,74
0,75
0,75
0,76
0,77
-10
0,70
0,71
0,71
0,72
0,73
0,74
0,74
Поправочный коэффициент KΔp
Δp
3,5
4,0
4,5
5,0
5,5
6,0
6,5
7,0
7,5
8,0
8,5
9,0
10,0
11,0
12,0
13,0
14,0
15,0
16,0
17,0
18,0
19,0
20,0
21,0
KΔp
1,59
1,49
1,40
1,33
1,27
1,22
1,17
1,13
1,09
1,05
1,02
0,99
0,94
0,90
0,86
0,83
0,80
0,77
0,75
0,72
0,70
0,68
0,67
0,65
Температура
Поправочный коэффициент Kt
жидкости
R507
Температура кипения °C
на входе в
вентиль
15
10
5
0
-5
-10
-15
-20
-25
-30
-35
-40
55
1,39
1,43
1,47
1,52
1,57
1,62
1,69
1,76
1,83
1,92
2,02
2,12
50
1,22
1,24
1,28
1,31
1,35
1,40
1,44
1,49
1,55
1,61
1,68
1,76
45
1,09
1,11
1,14
1,17
1,20
1,23
1,27
1,31
1,36
1,40
1,46
1,52
40
0,99
1,01
1,03
1,06
1,08
1,11
1,14
1,17
1,21
1,25
1,29
1,34
35
0,91
0,93
0,95
0,97
0,99
1,01
1,04
1,07
1,10
1,13
1,16
1,20
30
0,85
0,86
0,88
0,89
0,91
0,93
0,96
0,98
1,01
1,03
1,06
1,09
25
0,79
0,80
0,82
0,83
0,85
0,87
0,89
0,91
0,93
0,95
0,98
1,01
20
0,74
0,75
0,77
0,78
0,79
0,81
0,83
0,85
0,87
0,89
0,91
0,93
15
0,71
0,71
0,72
0,73
0,75
0,76
0,78
0,79
0,81
0,83
0,85
0,87
10
0,67
0,68
0,69
0,70
0,72
0,73
0,74
0,76
0,78
0,79
0,81
5
0,64
0,65
0,67
0,68
0,69
0,70
0,72
0,73
0,75
0,76
0
0,62
0,63
0,64
0,65
0,66
0,68
0,69
0,70
0,72
-5
0,60
0,61
0,62
0,63
0,64
0,65
0,66
0,68
-10
0,58
0,59
0,60
0,61
0,62
0,63
0,64
Поправочный коэффициент KΔp
Δp
3,5
4,0
4,5
5,0
5,5
6,0
6,5
7,0
7,5
8,0
8,5
9,0
10,0
11,0
12,0
13,0
14,0
15,0
16,0
17,0
18,0
19,0
20,0
21,0
KΔp
1,75
1,64
1,54
1,46
1,4
1,34
1,28
1,24
1,19
1,16
1,12
1,09
1,03
0,99
0,94
0,91
0,87
0,84
0,82
0,79
0,77
0,75
0,73
0,71
Температура
Поправочный коэффициент Kt
жидкости
R407C
Температура кипения °C
на входе в
вентиль
15
10
5
0
-5
-10
-15
-20
-25
55
1,26
1,28
1,31
1,34
1,37
1,40
1,44
1,48
1,52
50
1,15
1,17
1,19
1,22
1,24
1,27
1,30
1,33
1,37
45
1,06
1,08
1,10
1,12
1,14
1,17
1,19
1,22
1,25
40
0,99
1,01
1,02
1,04
1,06
1,08
1,11
1,13
1,16
35
0,93
0,94
0,96
0,98
0,99
1,01
1,03
1,05
1,07
30
0,88
0,89
0,90
0,92
0,93
0,95
0,97
0,99
1,01
25
0,83
0,84
0,85
0,87
0,88
0,90
0,91
0,93
0,95
20
0,79
0,80
0,81
0,82
0,84
0,85
0,86
0,88
0,90
15
0,75
0,76
0,77
0,78
0,80
0,81
0,82
0,84
0,85
10
0,73
0,74
0,75
0,76
0,77
0,78
0,80
0,81
5
0,71
0,72
0,73
0,74
0,75
0,76
0,77
0
0,69
0,70
0,71
0,72
0,73
0,74
-5
0,67
0,68
0,69
0,70
0,71
-10
0,65
0,66
0,67
0,68
Поправочный коэффициент KΔp
Δp
3,5
4,0
4,5
5,0
5,5
6,0
6,5
7,0
7,5
8,0
8,5
9,0
10,0
11,0
12,0
13,0
14,0
15,0
16,0
17,0
18,0
19,0
20,0
21,0
KΔp
1,81
1,69
1,59
1,51
1,44
1,38
1,33
1,28
1,23
1,19
1,16
1,13
1,07
1,02
0,98
0,94
0,9
0,87
0,84
0,82
0,8
0,78
0,76
0,74
116
Электрические регулирующие вентили серии EX4, EX5, EX6, EX7 и EX8
Особенности
•
Многофункциональность - можно использовать как расширитель
ный вентиль, байпас горячего газа, регулятор расхода, регулятор
уровня и т. д.
•
Полностью герметичная конструкция (без резьбовых соединений
между корпусом вентиля и приводом)
•
Могут использоваться со всеми распространенными хладагентами
(ГХФУ, ГФУ), а также в докритическом CO2
EX4
•
С шаговым двигателем
•
Малое время открытия и закрытия
EX5
•
Малое время полного хода задвижки
•
Прецизионная точность и стабильность регулирования
•
Полное перекрытие проходного сечения трубопровода, что исклю
чает использование дополнительного соленоидного вентиля
•
Двунаправленные модели для тепловых насосов
•
Линейная характеристика регулирования производительности
•
Широкий диапазон регулирования производительности (10-100 %)
•
Непрерывное регулирование массового расхода хладагента, отсут-
EX6
ствуют ударные нагрузки (гидроудары) в холодильном контуре
•
Высокая надежность благодаря прямому приводу задвижки (без
передаточного механизма)
•
Задвижка и порт из керамики для точного регулирования и
минимального износа
•
Европейский патент № 0743476, патент США
EX7
№ 5735501, патент Японии № 28225789
•
Сбалансированная конструкция
•
Корпус и соединения из нержавеющей стали
•
PS: 45 бар
•
Температура жидкости на входе TS:
однонаправленный: -50 ... +100°C, двунаправленный: -40 ... +80°C
EX8
Таблица подбора (Производительность указана на след. страницах)
Диапазон произ-
Диаметр входного
Диаметр выходного
Модель
№ заказа
Конструкция
Электр. соединение
водительности
патрубка
патрубка
EX4-I21
800 615
3/8“ ODF
5/8“ ODF
EX4-M21
800 616
10 мм ODF
16 мм ODF
EX5-U21
800 618
5/8“ (16 мм) ODF
7/8“ (22 мм) ODF
EX6-I21
800 620
7/8“ ODF
7/8“ ODF
EX6-M21
800 621
Однонаправ-
22 мм ODF
28 мм ODF
EX7-I21
800 624
ленная
1-1/8“ ODF
1-3/8“ ODF
EX7-M21
800 625
28 мм ODF
35 мм ODF
EX8-M21
800 629
10 ... 100%
42 мм ODF
42 мм ODF
Разъем с резьбой M12
EX8-U21
800 630
1-3/8“ 35 мм ODF
1-3/8“ 35 мм ODF
EX8-I21
800 631
1-5/8” ODF
1-5/8” ODF
EX4-U31
800 617
5/8“ (16 мм) ODF
5/8“ (16 мм) ODF
EX5-U31
800 619
7/8“ (16 мм) ODF
7/8“ (22 мм) ODF
Двунаправлен-
EX6-I31
800 622
1-1/8“ ODF
1-1/8“ ODF
ная
EX6-M31
800 623
28 мм ODF
28 мм ODF
EX7-U31
800 626
1-3/8“ 35 мм ODF
1-3/8“ 35 мм ODF
Соединение к вентилю к
Соединение к приводу или
Модель
№ заказа
Диапазон температур
Длина
Внешний вид
вентилю
контроллеру
EXV-M15
804 663
1,5 м
EXV-M30
804 664
-50 … +80°C
3,0 м
M12, 4 контакта
Свободные провода
EXV-M60
804 665
6,0 м
117
Данные по производительности
Применение в качестве расширительного вентиля или вентиля для впрыска жидкости — номинальная производительность (кВт)
Модель вентиля
R407C
R22
R134a
R404A
R410A
R23 *
R124 *
R744
EX4
2 .. 17,4
2 .. 16,5
1 .. 12,8
1 .. 11,5
2 .. 19,3
2 .. 17,8
1 .. 9,2
3 .. 33,5
EX5
5 .. 53
5 .. 50
4 .. 39
4 .. 35
6 .. 58
5 .. 54
3 .. 28
10 .. 102
EX6
15 .. 126
15 .. 120
10 .. 93
10 .. 84
15 .. 140
13 .. 130
7 .. 67
24 .. 244
EX7
35 .. 347
35 .. 330
25 .. 255
25 .. 230
40 .. 385
-
-
70 .. 670
EX8
100 .. 925
90 .. 880
70 .. 680
60 .. 613
100 .. 1027
-
-
180 .. 1789
* Двунаправленная версия не выпускается для
Производительность двунаправленных моделей одинакова в обоих направлениях потока.
В основу расчета номинальной производительности (Qn) положены следующие условия:
Хладагент
Температура кипения
Температура конденсации
Переохлаждение
+38°C насыщ. жидкость/
R407C
+4°C (насыщ. пар)
1K
+43°C насыщ. пар
R22, R134a, R404A, R410A
+4°C
+38°C
1K
R124
+20°C
+80°C
1K
R23
-60°C
-25°C
1K
R744
-40°C
-10°C
1K
Инструкция по подбору электрических регулирующих вентилей для использования в качестве
расширительных вентилей
Программа подбора Alco®
Пример:
Чтобы легко и быстро подобрать подходящий электрический ре-
Система с вентилем R407C эксплуатируется в двух различных рабочих
гулирующий вентиль, можно использовать программу подбора на
условиях:
базе Excel (ее можно загрузить с сайта www.emersonclimate.eu) или
A) Производительность 110 кВт при +4°C / +50°C с двумя ступенями регу-
таблицы быстрого подбора, приведенные на следующих страницах.
лирования производительности компрессора 50 % / 100 %
Б) Производительность 137 кВт при +4°C / +50°C с двумя ступенями регу-
Данной инструкцией необходимо пользоваться при подборе, чтобы полу-
лирования производительности компрессора 50 % / 100 %
чить все преимущества при применении электрических расширительных
EX6 с 126 кВт удовлетворяет условиям A, но недостаточен для Б. Рекомен-
вентилей:
дуется выбрать вентиль большего типоразмера, например, EX7, который
имеет производительность 337 кВт для условий A и 293 кВт для условий Б.
-
Указана максимальная производительность, без Запаса
-
Вентили большего типоразмера имеют более короткий период полно-
Условие A:
го закрытия вентиля, что приводит к более быстрому реагированию.
Полная нагрузка
=
110 / 337
= 33 %
Например, максимальное время закрытия EX7 составляет 3,2 с. Для
открытия на 50 % ему необходимо приблизительно 1,6 секунд.
Частичная нагрузка = (110/2) / 337
= 16 %
Условие Б:
Полная нагрузка
=
137 / 293
= 47 %
Частичная нагрузка = (137/2) / 293
= 23 %
Отношение производительности системы к производительности вентиля в
любых условиях превышает 10 %. Рекомендуется использовать не EX6, а EX7.
118
Применение ЭРВ в качестве расширительного вентиля или вентиля впрыска жидкости
Производительность (кВт)
Температура
R134a
Температура кипения
конденсации,
Модель
°C
15
10
5
0
-5
-10
-15
-20
-25
-30
-35
-40
-45
13
13
13
13
13
13
12
12
12
12
11
11
11
EX4
39
39
39
39
39
39
38
37
36
35
34
33
32
EX5
60
93
94
94
94
93
92
90
89
87
84
82
79
77
EX6
255
257
258
257
255
252
248
243
237
231
224
217
210
EX7
679
686
688
686
680
672
661
648
633
616
598
580
560
EX8
12
13
13
13
13
13
13
12
12
12
12
11
11
EX4
38
39
39
39
39
39
38
38
37
36
35
34
33
EX5
55
91
92
93
94
93
93
92
90
88
86
84
82
80
EX6
249
253
256
257
256
254
251
247
242
237
231
225
218
EX7
663
676
683
685
683
678
670
659
647
632
616
599
582
EX8
12
12
13
13
13
13
13
12
12
12
12
12
11
EX4
36
38
38
39
39
39
38
38
37
37
36
35
34
EX5
50
87
90
91
92
93
92
92
91
89
88
86
84
81
EX6
238
246
250
253
254
253
251
249
245
240
235
229
223
EX7
636
655
668
675
677
676
671
663
653
640
627
611
595
EX8
11
12
12
12
12
13
12
12
12
12
12
12
11
EX4
34
36
37
38
38
38
38
38
37
37
36
35
35
EX5
45
81
85
88
90
91
91
91
90
89
88
86
84
82
EX6
223
234
241
246
248
249
249
247
244
240
236
231
226
EX7
595
623
642
655
662
664
663
658
651
641
629
616
602
EX8
10
11
11
12
12
12
12
12
12
12
12
12
11
EX4
31
33
35
36
37
37
37
37
37
36
36
35
34
EX5
40
74
79
83
85
87
88
89
88
88
87
85
84
82
EX6
202
217
227
234
239
242
243
242
240
238
234
230
225
EX7
539
578
606
625
638
645
647
646
641
634
625
614
601
EX8
9
10
10
11
11
12
12
12
12
12
12
11
11
EX4
27
30
32
34
35
35
36
36
36
36
35
35
34
EX5
35
63
71
76
80
83
84
85
86
85
85
84
83
81
EX6
173
194
209
219
226
231
234
235
234
232
230
227
223
EX7
463
517
556
584
604
616
623
625
624
620
613
604
594
EX8
7
8
9
10
11
11
11
11
11
11
11
11
11
EX4
20
25
28
30
32
33
34
34
34
34
34
34
33
EX5
30
49
60
67
73
76
79
81
82
82
82
81
80
79
EX6
133
164
184
199
210
217
221
224
225
224
223
221
217
EX7
356
436
492
534
559
578
590
597
600
599
595
588
580
EX8
3
6
8
9
9
10
10
11
11
11
11
11
11
EX4
10
18
23
26
29
30
31
32
33
33
33
32
32
EX5
25
23
121
152
137
188
198
206
210
213
214
213
212
210
EX6
63
121
152
173
188
198
206
210
213
214
213
212
210
EX7
169
322
406
462
501
529
548
560
567
570
569
565
559
EX8
2
5
7
8
9
9
10
10
10
10
10
10
EX4
5
16
21
25
27
28
29
30
31
31
31
31
EX5
20
12
38
51
58
64
68
70
72
73
73
73
73
EX6
34
105
139
160
175
186
193
197
200
201
201
199
EX7
90
281
370
427
467
495
514
526
533
536
535
532
EX8
4
6
7
8
9
9
9
9
9
9
EX4
13
19
22
25
26
27
28
28
29
29
EX5
15
32
45
53
59
62
65
67
68
68
68
EX6
87
123
145
161
171
178
183
186
187
187
EX7
231
328
388
428
456
475
488
495
498
498
EX8
3
5
6
7
8
8
8
9
9
EX4
9
16
20
22
24
25
26
26
26
EX5
10
22
38
47
52
56
59
61
62
62
EX6
61
104
128
144
155
162
167
170
171
EX7
162
277
341
384
413
432
445
452
455
EX8
119















содержание      ..     3      4      5      6     ..
