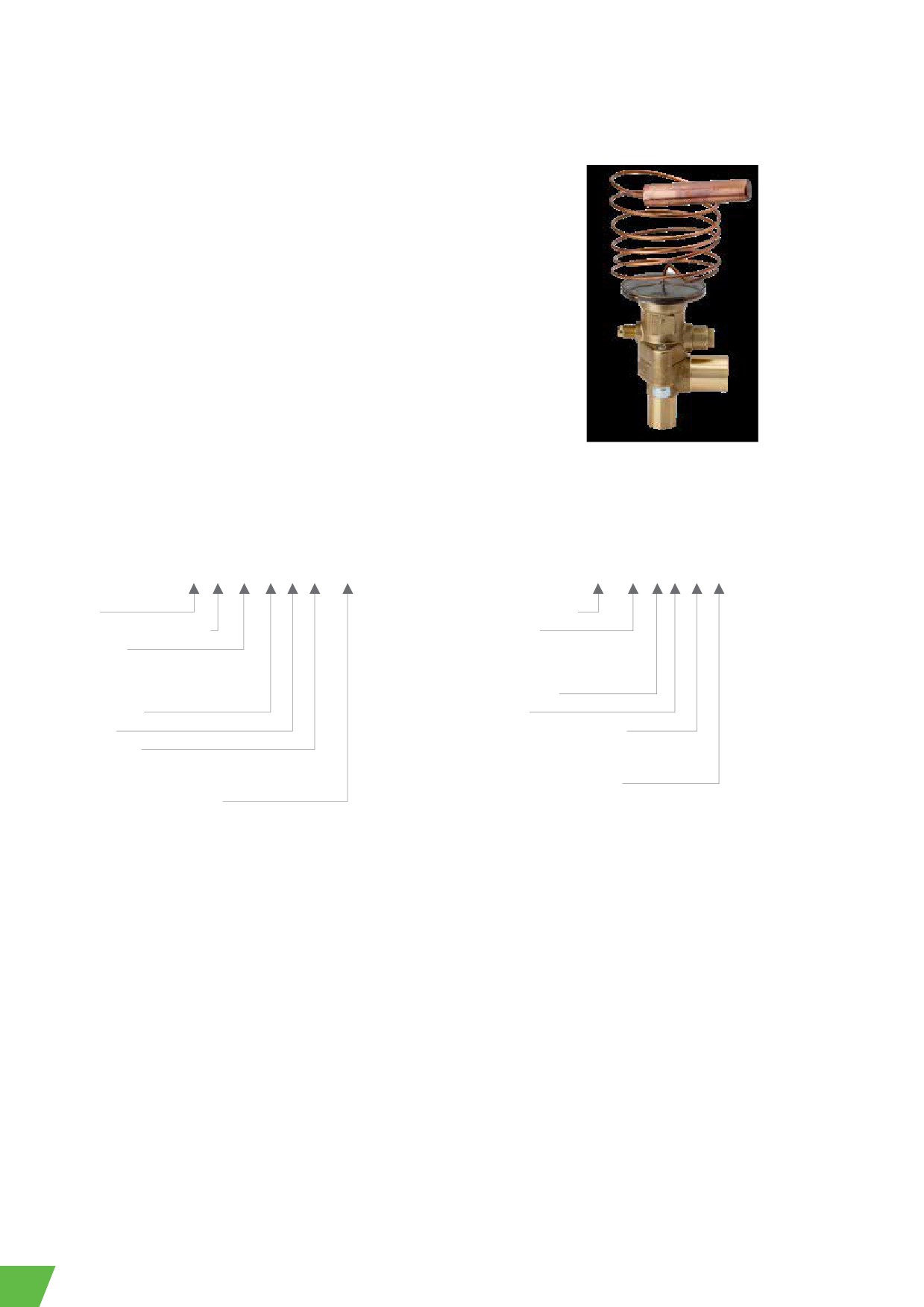

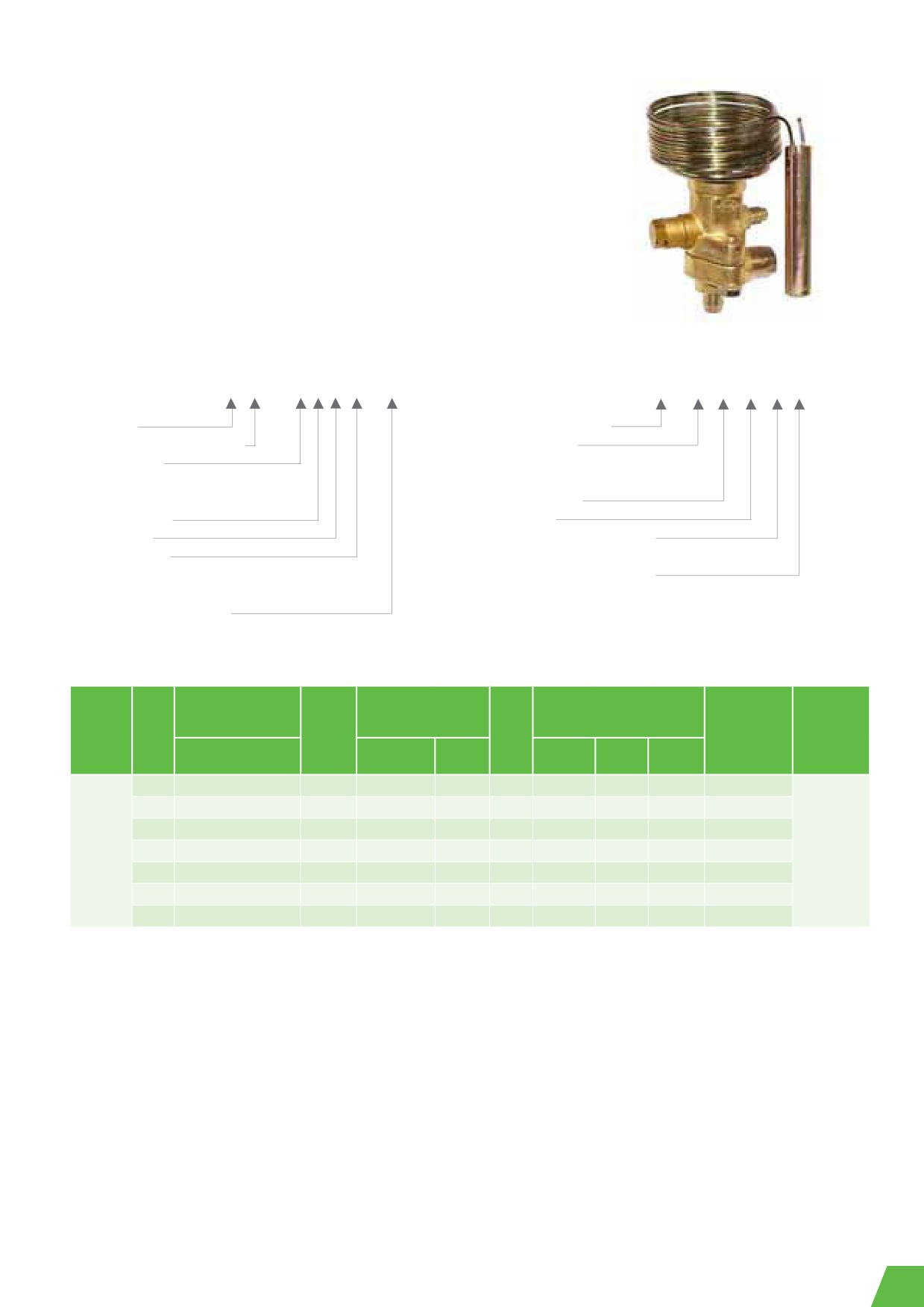

Термо-расширительные клапаны TIH
Для производителей оборудования, герметичная конструкция
Характеристики
• Компактная и герметичная конструкция
• Мощность до 35 кВт для R410A, 49 кВт для R32
• Соединения под пайку и метрические соединения прямой конфигурации
• Силовой элемент из нержавеющей стали выдерживает воздействие коррозии
• Большая диафрагма обеспечивает плавное и постоянное регулирование ТРВ
• Внутреннее или внешнее выравнивание
• Внешняя регулировка перегрева
• В стандартном исполнении на входе ТРВ предусматривается встроенный сетчатый
фильтр с размером ячейки сита 100
• В упаковке 20 шт. в перетянутом виде, включая крепежные приспособления для
термобаллона и одну инструкцию по эксплуатации
TIH
Дополнительно
• Один опытный образец в испытательных целях
• Специальная настройка или функция сливного отверстия по запросу: минимальный
объем заказа 100 шт. на партию, тип и заказ
• ТРВ без внутреннего сетчатого фильтра по запросу: минимальный объем заказа
100 шт. на партию, тип и заказ
Таблица подбора R32 / R410A / R452B / R454B
Производительность (кВт)
с MOP
Соединение
R410A
R32*
R452B*
R454B*
Тип
№ для заказа
Вход
Выход
Выравнивание
3,6
5,4
4,1
4,2
TIH-Z12m
802622M
6 мм
10 мм
Внутреннее
3,6
5,4
4,1
4,2
TIH-Z12
802636M
1/4"
3/8"
Внутреннее
6,0
9,0
6,9
6,9
TIH-Z13m
802623M
6 мм
10 мм
Внутреннее
6,0
9,0
6,9
6,9
TIH-Z13
802637M
1/4"
3/8"
Внутреннее
8,4
12,5
9,6
9,7
TIH-Z14m
802624M
10 мм
12 мм
Внутреннее
8,4
12,5
9,6
9,7
TIH-Z14
802638M
3/8"
1/2"
Внутреннее
3,6
5,4
4,1
4,2
TIH-Z32m
802625M
6 мм
10 мм
6 мм
3,6
5,4
4,1
4,2
TIH-Z32
802639M
1/4"
3/8"
1/4"
6,0
9,0
6,9
6,9
TIH-Z33m
802626M
6 мм
10 мм
6 мм
6,0
9,0
6,9
6,9
TIH-Z33
802640M
1/4"
3/8"
1/4"
8,4
12,5
9,6
9,7
TIH-Z34m
802627M
10 мм
12 мм
6 мм
8,4
12,5
9,6
9,7
TIH-Z34
802641M
3/8"
1/2"
1/4"
12,4
18,4
14,2
14,2
TIH-Z35m
802628M
10 мм
12 мм
6 мм
12,4
18,4
14,2
14,2
TIH-Z35
802642M
3/8”
1/2"
1/4"
14,6
21,8
16,7
16,8
TIH-Z36m
802629M
10 мм
12 мм
6 мм
14,6
21,8
16,7
16,8
TIH-Z36
802643M
3/8”
1/2"
1/4"
20,8
31,0
23,8
23,9
TIH-Z37m
802630M
12 мм
16 мм
6 мм
20,8
31,0
23,8
23,9
TIH-Z37
802644M
1/2”
5/8"
1/4"
23,2
34,6
26,6
26,7
TIH-Z38m
802631M
12 мм
16 мм
6 мм
23,2
34,6
26,6
26,7
TIH-Z38
802645M
1/2"
5/8"
1/4"
26,7
39,7
30,5
30,7
TIH-Z39m
802632M
12 мм
16 мм
6 мм
26,7
39,7
30,5
30,7
TIH-Z39
802646M
1/2”
5/8"
1/4"
33,2
49,4
38
38,2
TIH-Z3Am
802633M
12 мм
16 мм
6 мм
33,2
49,4
38
38,2
TIH-Z3A
802647M
1/2"
5/8"
1/4"
Примечание 1. Номинальные условия: температура кипения +4 °C (насыщ. пар), температура конденсации +38 °C (насыщ. жидкость), переохлаждение 1 K.
Примечание 2. *) Требуется регулировка перегрева — см. инструкцию по эксплуатации.
220
Таблица подбора R134a / R450A
Производительность (кВт)
без MOP
с MOP
Соединение
R134a
R450A*
Тип
№ для заказа
Тип
№ для заказа
Вход
Выход
Выравнивание
2,4
2,1
TIH-M02m
802510M
TIH-M12m
802538M
6 мм
10 мм
Внутреннее
2,4
2,1
TIH-M02
802524M
TIH-M12
802552M
1/4"
3/8"
Внутреннее
4,0
3,5
TIH-M03m
802511M
TIH-M13m
802539M
6 мм
10 мм
Внутреннее
4,0
3,5
TIH-M03
802525M
TIH-M13
802553M
1/4"
3/8"
Внутреннее
5,6
4,9
TIH-M04m
802512M
TIH-M14m
802540M
10 мм
12 мм
Внутреннее
5,6
4,9
TIH-M04
802526M
TIH-M14
802554M
3/8"
1/2"
Внутреннее
2,4
2,1
TIH-M22m
802513M
TIH-M32m
802541M
6 мм
10 мм
6 мм
2,4
2,1
TIH-M22
802527M
TIH-M32
802555M
1/4"
3/8"
1/4"
4,0
3,5
TIH-M23m
802514M
TIH-M33m
802542M
6 мм
10 мм
6 мм
4,0
3,5
TIH-M23
802528M
TIH-M33
802556M
1/4"
3/8"
1/4"
5,6
4,9
TIH-M24m
802515M
TIH-M34m
802543M
10 мм
12 мм
6 мм
5,6
4,9
TIH-M24
802529M
TIH-M34
802557M
3/8"
1/2"
1/4"
8,2
7,2
TIH-M25m
802516M
TIH-M35m
802544M
10 мм
12 мм
6 мм
8,2
7,2
TIH-M25
802530M
TIH-M35
802558M
3/8"
1/2"
1/4"
9,7
8,5
TIH-M26m
802517M
TIH-M36m
802545M
10 мм
12 мм
6 мм
9,7
8,5
TIH-M26
802531M
TIH-M36
802559M
3/8"
1/2"
1/4"
13,8
12,2
TIH-M27m
802518M
TIH-M37m
802546M
12 мм
16 мм
6 мм
13,8
12,2
TIH-M27
802532M
TIH-M37
802560M
1/2"
5/8"
1/4"
15,4
13,6
TIH-M28m
802519M
TIH-M38m
802547M
12 мм
16 мм
6 мм
15,4
13,6
TIH-M28
802533M
TIH-M38
802561M
1/2"
5/8"
1/4"
17,7
15,6
TIH-M39m
802520M
TIH-M39m
802548M
12 мм
16 мм
6 мм
17,7
15,6
TIH-M29
802534M
TIH-M39
802562M
1/2"
5/8"
1/4"
22,0
19,4
TIH-M3Am
802521M
TIH-M3Am
802549M
12 мм
16 мм
6 мм
22,0
19,4
TIH-M2A
802535M
TIH-M3A
802563M
1/2"
5/8"
1/4"
Примечание 1. Номинальные условия: температура кипения +4 °C (насыщ. пар), температура конденсации +38 °C (насыщ. жидкость), переохлаждение 1 K.
Примечание 2. *) Требуется регулировка перегрева — см. инструкцию по эксплуатации.
Таблица подбора R407C / R454C
Производительность (кВт)
без MOP
с MOP
Соединение
R407C
R454C*
Тип
№ для заказа
Тип
№ для заказа
Вход
Выход
Выравнивание
3,3
2,5
TIH-N02m
802566M
TIH-N12m
802594M
6 mm
10 mm
Внутреннее
3,3
2,5
TIH-N02
802580M
TIH-N12
802608M
1/4"
3/8"
Внутреннее
5,4
4,2
TIH-N03m
802567M
TIH-N13m
802595M
6 mm
10 mm
Внутреннее
5,4
4,2
TIH-N03
802581M
TIH-N13
802609M
1/4"
3/8"
Внутреннее
7,6
5,9
TIH-N04m
802568M
TIH-N14m
802596M
10 mm
12 mm
Внутреннее
7,6
5,9
TIH-N04
802582M
TIH-N14
802610M
3/8"
1/2"
Внутреннее
3,3
2,5
TIH-N22m
802569M
TIH-N32m
802597M
6 mm
10 mm
6 mm
3,3
2,5
TIH-N22
802583M
TIH-N32
802611M
1/4"
3/8"
1/4"
5,4
4,2
TIH-N23m
802570M
TIH-N33m
802598M
6 mm
10 mm
6 mm
5,4
4,2
TIH-N23
802584M
TIH-N33
802612M
1/4"
3/8"
1/4"
7,6
5,9
TIH-N24m
802571M
TIH-N34m
802599M
10 mm
12 mm
6 mm
7,6
5,9
TIH-N24
802585M
TIH-N34
802613M
3/8"
1/2"
1/4"
11,2
8,7
TIH-N25m
802572M
TIH-N35m
802600M
10 mm
12 mm
6 mm
11,2
8,7
TIH-N25
802586M
TIH-N35
802614M
3/8"
1/2"
1/4"
13,2
10,3
TIH-N26m
802573M
TIH-N36m
802601M
10 mm
12 mm
6 mm
13,2
10,3
TIH-N26
802587M
TIH-N36
802615M
3/8"
1/2"
1/4"
18,8
14,6
TIH-N27m
802574M
TIH-N37m
802602M
12 mm
16 mm
6 mm
18,8
14,6
TIH-N27
802588M
TIH-N37
802616M
1/2"
5/8"
1/4"
21
16,3
TIH-N28m
802575M
TIH-N38m
802603M
12 mm
16 mm
6 mm
21
16,3
TIH-N28
802589M
TIH-N38
802617M
1/2"
5/8"
1/4"
24,1
18,7
TIH-N29m
802576M
TIH-N39m
802604M
12 mm
16 mm
6 mm
24,1
18,7
TIH-N29
802590M
TIH-N39
802618M
1/2"
5/8"
1/4"
30
23,3
TIH-N2Am
802577M
TIH-N3Am
802605M
12 mm
16 mm
6 mm
30
23,3
TIH-N2A
802591M
TIH-N3A
802619M
1/2"
5/8"
1/4"
Примечание 1. Номинальные условия: температура кипения +4 °C (насыщ. пар), температура конденсации +38 °C (насыщ. жидкость), переохлаждение 1 K.
Примечание 2. *) Требуется регулировка перегрева — см. инструкцию по эксплуатации.
221
Таблица подбора R448A / R449A / R454A /R455A
Производительность (кВт)
без MOP
Соединение
R448A
R449A
R454A*
R455A*
Тип
№ для заказа
Вход
Выход
Выравнивание
3,1
3
3,0
2,9
TIH-B02m
802706M
6 мм
10 мм
Внутреннее
3,1
3
3,0
2,9
TIH-B02
802720M
1/4"
3/8"
Внутреннее
5,1
5
5,1
4,9
TIH-B03m
802707M
6 мм
10 мм
Внутреннее
5,1
5
5,1
4,9
TIH-B03
802721M
1/4"
3/8"
Внутреннее
7,2
7
7,1
6,8
TIH-B04m
802708M
10 мм
12 мм
Внутреннее
7,2
7
7,1
6,8
TIH-B04
802722M
3/8"
1/2"
Внутреннее
3,1
3
3,0
2,9
TIH-B22m
802709M
6 мм
10 мм
6 мм
3,1
3
3,0
2,9
TIH-B22
802723M
1/4"
3/8"
1/4"
5,1
5
5,1
4,9
TIH-B23m
802710M
6 мм
10 мм
6 мм
5,1
5
5,1
4,9
TIH-B23
802724M
1/4"
3/8"
1/4"
7,2
7
7,1
6,8
TIH-B24m
802711M
10 мм
12 мм
6 мм
7,2
7
7,1
6,8
TIH-B24
802725M
3/8"
1/2"
1/4"
10,6
10,3
10,4
10,1
TIH-B25m
802712M
10 мм
12 мм
6 мм
10,6
10,3
10,4
10,1
TIH-B25
802726M
3/8”
1/2"
1/4"
12,5
12,2
12,3
11,9
TIH-B26 mm
802713M
10 мм
12 мм
6 мм
12,5
12,2
12,3
11,9
TIH-B26
802727M
3/8”
1/2"
1/4"
17,8
17,4
17,5
16,9
TIH-B27m
802714M
12 мм
16 мм
6 мм
17,8
17,4
17,5
16,9
TIH-B27
802728M
1/2”
5/8"
1/4"
19,9
19,4
19,6
18,9
TIH-B28m
802715M
12 мм
16 мм
6 мм
19,9
19,4
19,6
18,9
TIH-B28
802729M
1/2"
5/8"
1/4"
22,8
22,3
22,5
21,6
TIH-B29m
802716M
12 мм
16 мм
6 мм
22,8
22,3
22,5
21,6
TIH-B29
802730M
1/2”
5/8"
1/4"
28,4
27,7
28,0
27,0
TIH-B2Am
802717M
12 мм
16 мм
6 мм
28,4
27,7
28,0
27,0
TIH-B2A
802731M
1/2"
5/8"
1/4"
Таблица подбора R513A / R1234yf
Производительность (кВт)
без MOP
Соединение
R513A
R1234yf*
Тип
№ для заказа
Тип
№ для заказа
Вход
Выход
Выравнивание
2,2
1,7
TIH-C02m
808400M
TIH-C12m
808428M
6 мм
10 мм
Внутреннее
2,2
1,7
TIH-C02
808414M
TIH-C12
808442M
1/4"
3/8"
Внутреннее
3,6
2,9
TIH-C03m
808401M
TIH-C13m
808429M
6 мм
10 мм
Внутреннее
3,6
2,9
TIH-C03
808415M
TIH-C13
808443M
1/4"
3/8"
Внутреннее
5,0
4,0
TIH-C04m
808402M
TIH-C14m
808430M
10 мм
12 мм
Внутреннее
5,0
4,0
TIH-C04
808416M
TIH-C14
808444M
3/8"
1/2"
Внутреннее
2,2
1,7
TIH-C22m
808403M
TIH-C32m
808431M
6 мм
10 мм
6 мм
2,2
1,7
TIH-C22
808417M
TIH-C32
808445M
1/4"
3/8"
1/4"
3,6
2,9
TIH-C23m
808404M
TIH-C33m
808432M
6 мм
10 мм
6 мм
3,6
2,9
TIH-C23
808418M
TIH-C33
808446M
1/4"
3/8"
1/4"
5,0
4,0
TIH-C24m
808405M
TIH-C34m
808433M
10 мм
12 мм
6 мм
5,0
4,0
TIH-C24
808419M
TIH-C34
808447M
3/8"
1/2"
1/4"
7,4
5,9
TIH-C25m
808406M
TIH-C35m
808434M
10 мм
12 мм
6 мм
7,4
5,9
TIH-C25
808420M
TIH-C35
808448M
3/8"
1/2"
1/4"
8,8
7,0
TIH-C26m
808407M
TIH-C36m
808435M
10 мм
12 мм
6 мм
8,8
7,0
TIH-C26
808421M
TIH-C36
808449M
3/8"
1/2"
1/4"
12,5
10,0
TIH-C27m
808408M
TIH-C37m
808436M
12 мм
16 мм
6 мм
12,5
10,0
TIH-C27
808422M
TIH-C37
808450M
1/2"
5/8"
1/4"
13,9
11,1
TIH-C28m
808409M
TIH-C38m
808437M
12 мм
16 мм
6 мм
13,9
11,1
TIH-C28
808423M
TIH-C38
808451M
1/2"
5/8"
1/4"
16,0
12,7
TIH-C29m
808410M
TIH-C39m
808438M
12 мм
16 мм
6 мм
16,0
12,7
TIH-C29
808424M
TIH-C39
808452M
1/2"
5/8"
1/4"
19,9
15,9
TIH-C2Am
808411M
TIH-C3Am
808439M
12 мм
16 мм
6 мм
19,9
15,9
TIH-C2A
808425M
TIH-C3A
808453M
1/2"
5/8"
1/4"
Примечание 1. Номинальные условия: температура кипения +4 °C (насыщ. пар), температура конденсации +38 °C (насыщ. жидкость), переохлаждение 1 K.
Примечание 2. *) Требуется регулировка перегрева — см. инструкцию по эксплуатации.
222
Стандартные значения MOP
Рекомендуемая макс. расчетная
Хладагент
Стандартное значение MOP
Соответствующая температура
температура кипения
R134a
3,8 бар
+16°C
+12°C
R513A
3,8 бар
+14°C
+10°C
R407C
6,9 бар
+14.5°C
+12.5°C
R410A
13,4 бар
+20°C
+18°C
R32
13,4 бар
+20°C
+18°C
R452B
13,4 бар
+22°C
+20°C
R454B
13,4 бар
+22°C
+20°C
Максимальная температура
Тип заправки
MOP
Хладагент
термобаллона
TIH-M0../M2..
-
R134a
+100°C
TIH-N0../N2..
-
R407C
+80°C
TIH-B0../B2..
-
R448A, R449A
+80°C
TIH-C0../C2..
-
R513A
+100°C
TIH-M1../M3..
3,8 бар
R134a
+120°C
TIH-C1../C3..
3,8 бар
R513A
+120°C
TIH-N1../N3..
6,9 бар
R407C
+120°C
TIH-Z1../Z3..
12,1 бар
R410A
+120°C
223

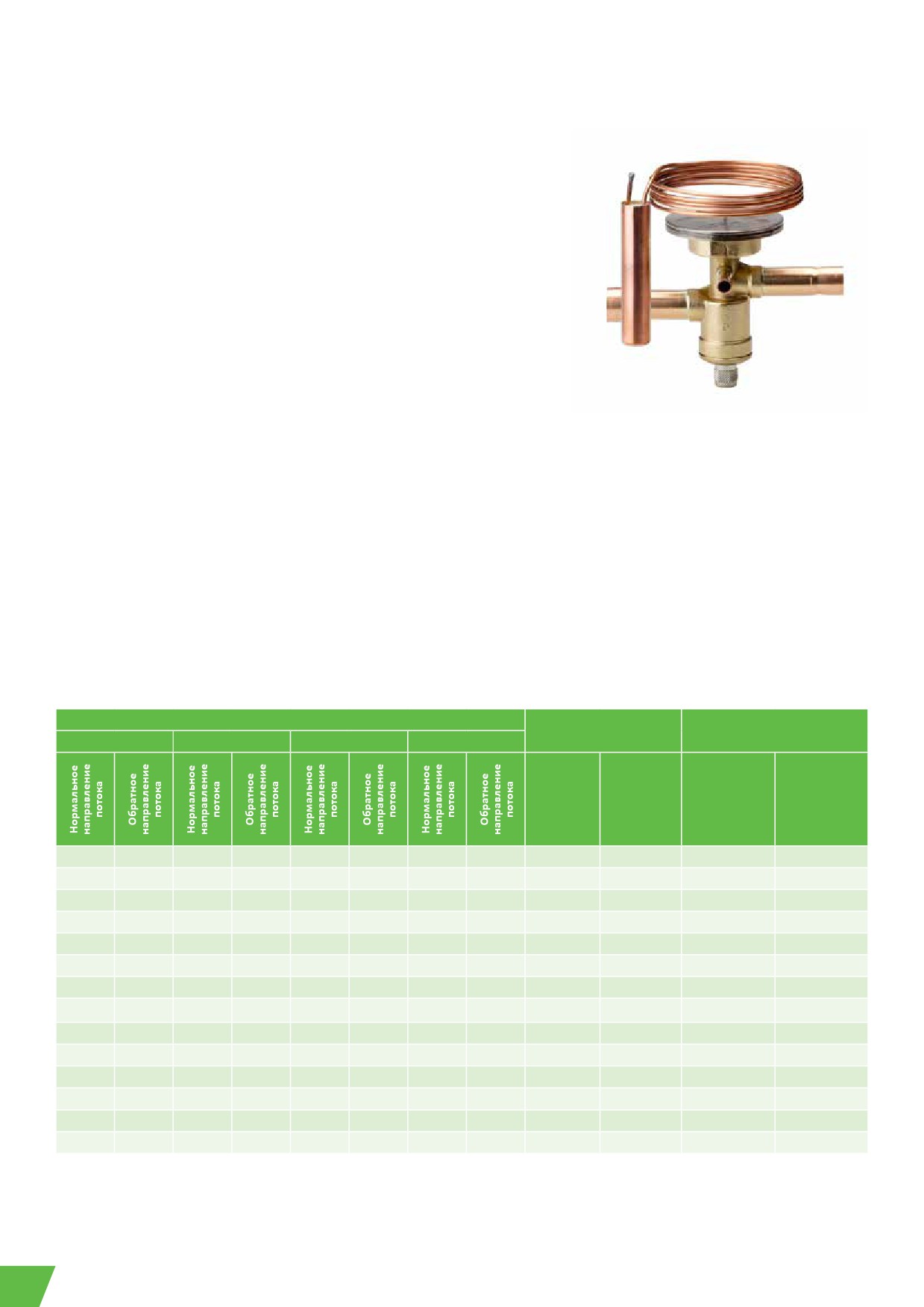

ТРВ Thermo™ TХ7
ТРВ TX7 Thermo предназначена главным образом для систем кондиционирования
воздуха, тепловых насосов, систем прецизионного кондиционирования и охлаждения
промышленных процессов ТРВ TX7 идеально подходят для областей применения, где
требуется герметичность и компактность, а также стабильное и точное регулирование в
широком диапазоне нагрузок и температур кипения.
Характеристики
• Моноблочный герметичный клапан с соединениями под пайку
•
7 размеров для мощностей до 180 кВт (R410A)
• Максимально допустимое давление (PS): 46 бар
• Давление заводских испытаний: PT 50,6 бар
• Двунаправленные системы
- Балансировка портов в нормальном и обратном направлениях ограничивает влияние
давления конденсации
- Оптимальный статический перегрев в нормальном и обратном направлениях
- Производительность в нормальном и обратном направлениях соотносится с
производительностью тепловых насосов в режиме охлаждения и нагрева
• Силовой элемент с диафрагмой диаметром 65 мм обеспечивает работу при низкой
частичной нагрузке (20-25 %) со стабильным перегревом
TX7-Z13
• Подходит для применения в системах с компрессорами Digital Scroll, винтовыми
компрессорами с плавным регулированием и компрессорами с регулируемой
скоростью
• Плавающий перегрев при обратном потоке (режим обогрева) обеспечивает
эффективную работу испарителя при низкой температуре окружающей среды в
реверсивных чиллерах с воздушным охлаждением
• Силовой элемент из нержавеющей стали с лазерной сваркой и специальным профилем
обеспечивает долговечную работу оборудования при высоком давлении в режиме
обратного потока посредством внешнего выравнивания
• Одиночная диафрагма с незначительным гистерезисом обеспечивает устойчивость к
высокому давлению
• Тонкая настройка с помощью механизма регулировки внешнего перегрева
• Специальные заводские настройки по запросу.
Минимальный объем заказа 60 шт.
Таблица подбора R410A / R32 / R452B / R454B
Номинальная производительность (кВт)
с MOP
Соединение
R410A
R32*
R452B*
R454B*
Тип
№ для заказа
Вход x выход
Выравнивание
32,1
31,7
47,7
46,9
36,7
36,3
36,9
36,5
TX7-Z13m
806811
12 мм x 16 мм
6 мм
32,1
31,7
47,7
46,9
36,7
36,3
36,9
36,5
TX7-Z13
806810
1/2” x 5/8”
1/4”
39,9
39,1
59,3
57,8
45,6
44,7
45,8
44,9
TX7-Z14m
806813
16 мм x 22 мм
6 мм
39,9
39,1
59,3
57,8
45,6
44,7
45,8
44,9
TX7-Z14
806812
5/8” x 7/8”
1/4”
48,9
47,4
72,7
70,1
55,9
54,2
56,1
54,4
TX7-Z15m
806815
16 мм x 22 мм
6 мм
48,9
47,4
72,7
70,1
55,9
54,2
56,1
54,4
TX7-Z15
806814
5/8” x 7/8”
1/4”
80,7
67,7
120
100,2
92,2
77,4
92,7
77,9
TX7-Z16m
806817
22 мм x 28 мм
6 мм
80,7
67,7
120
100,2
92,2
77,4
92,7
77,9
TX7-Z16
806816
7/8” x 1-1/8”
1/4”
99,4
81,5
147,9
120,5
113,7
93,2
114,3
93,7
TX7-Z17m
806819
22 мм x 28 мм
6 мм
99,4
81,5
147,9
120,5
113,7
93,2
114,3
93,7
TX7-Z17
806818
7/8” x 1-1/8”
1/4”
130,9
113,9
194,7
168,4
149,7
130,2
150,4
130,8
TX7-Z18m
806821
22 мм x 28 мм
6 мм
130,9
113,9
194,7
168,4
149,7
130,2
150,4
130,8
TX7-Z18
806820
7/8” x 1-1/8”
1/4”
183,4
165,1
272,9
244,1
209,8
188,8
210,8
189,7
TX7-Z19m
806823
22 мм x 28 мм
6 мм
183,4
165,1
272,9
244,1
209,8
188,8
210,8
189,7
TX7-Z19
806822
7/8” x 1-1/8”
1/4”
Примечание 1. *) Требуется регулировка перегрева — см. инструкцию по эксплуатации.
Примечание 2. Номинальные условия: температура кипения +4 °C (насыщ. пар), температура конденсации +38 °C (насыщ. жидкость), переохлаждение 1 K.
224
Таблица подбора R134a / R450A / R513A / R1234yf
Номинальная производительность (кВт)
с
без
Соединение
R134a
R450A*
R513A*
R1234yf*
MOP
MOP
№ для
№ для
Тип
Тип
Вход x выход
Выравнивание
заказа
заказа
18,1
17,9
15,9
15,8
16,3
16,1
13,0
12,9
TX7-M13m
806839
TX7-M03m
806825
12 мм x 16 мм
6 мм
18,1
17,9
15,9
15,8
16,3
16,1
13,0
12,9
TX7-M13
806838
TX7-M03
806824
1/2” x 5/8”
1/4”
22,5
22
19,8
19,4
20,3
19,9
16,2
15,9
TX7-M14m
806841
TX7-M04m
806827
16 мм x 22 мм
6 мм
22,5
22
19,8
19,4
20,3
19,9
16,2
15,9
TX7-M14
806840
TX7-M04
806826
5/8” x 7/8”
1/4”
27,5
26,7
24,3
23,5
24,8
24,1
19,8
19,2
TX7-M15m
806843
TX7-M05m
806829
16 мм x 22 мм
6 мм
27,5
26,7
24,3
23,5
24,8
24,1
19,8
19,2
TX7-M15
806842
TX7-M05
806828
5/8” x 7/8”
1/4”
45,4
38,2
40,1
33,6
41,0
34,4
32,8
27,5
TX7-M16m
806845
TX7-M06m
806831
22 мм x 28 мм
6 мм
45,4
38,2
40,1
33,6
41,0
34,4
32,8
27,5
TX7-M16
806844
TX7-M06
806830
7/8” x 1-1/8”
1/4”
56
45,9
49,4
40,5
50,6
41,5
40,4
33,1
TX7-M17m
806847
TX7-M07m
806833
22 мм x 28 мм
6 мм
56
45,9
49,4
40,5
50,6
41,5
40,4
33,1
TX7-M17
806846
TX7-M07
806832
7/8” x 1-1/8”
1/4”
73,7
64,1
65,0
56,6
66,6
57,9
53,2
46,3
TX7-M18m
806849
TX7-M08m
806835
22 мм x 28 мм
6 мм
73,7
64,1
65,0
56,6
66,6
57,9
53,2
46,3
TX7-M18
806848
TX7-M08
806834
7/8” x 1-1/8”
1/4”
103,3
93
91,1
82,0
93,3
83,9
74,5
67,0
TX7-M19m
806851
TX7-M09m
806837
22 мм x 28 мм
6 мм
103,3
93
91,1
82,0
93,3
83,9
74,5
67,0
TX7-M19
806850
TX7-M09
806836
7/8” x 1-1/8”
1/4”
Таблица подбора R407C / R454C
Номинальная производительность (кВт)
с
без
Соединение
MOP
MOP
R407C
R454C*
Нормальное
Обратное
Нормальное
Обратное
направление
направление
направление
направление
Тип
№ для заказа
Тип
№ для заказа
Вход x выход
Выравнивание
потока
потока
потока
потока
28,9
28,6
22,5
22,3
TX7-N13m
806868
TX7-N03m
806853
12 мм x 16 мм
6 мм
28,9
28,6
22,5
22,3
TX7-N13
806867
TX7-N03
806852
1/2” x 5/8”
1/4”
36
35,2
27,9
27,4
TX7-N14m
806870
TX7-N04m
806855
16 мм x 22 мм
6 мм
36
35,2
27,9
27,4
TX7-N14
806869
TX7-N04
806854
5/8” x 7/8”
1/4”
44,1
42,7
34,2
33,2
TX7-N15m
806872
TX7-N05m
806857
16 мм x 22 мм
6 мм
44,1
42,7
34,2
33,2
TX7-N15
806871
TX7-N05
806856
5/8” x 7/8”
1/4”
72,7
61,1
56,5
47,5
TX7-N16m
806874
TX7-N06m
806859
22 мм x 28 мм
6 мм
72,7
61,1
56,5
47,5
TX7-N16
806873
TX7-N06
806858
7/8” x 1-1/8”
1/4”
89,7
73,5
69,7
57,1
TX7-N17m
806876
TX7-N07m
806861
22 мм x 28 мм
6 мм
89,7
73,5
69,7
57,1
TX7-N17
806875
TX7-N07
806860
7/8” x 1-1/8”
1/4”
118,1
102,7
91,8
79,8
TX7-N18m
806878
TX7-N08m
806863
22 мм x 28 мм
6 мм
118,1
102,7
91,8
79,8
TX7-N18
806877
TX7-N08
806862
7/8” x 1-1/8”
1/4”
165,4
148,9
128,6
115,7
TX7-N19m
806880
TX7-N09m
806865
22 мм x 28 мм
6 мм
165,4
148,9
128,6
115,7
TX7-N19
806879
TX7-N09
806864
7/8” x 1-1/8”
1/4”
Примечание 1. *) Требуется регулировка перегрева — см. инструкцию по эксплуатации.
Примечание 2. Номинальные условия: температура кипения +4 °C (насыщ. пар), температура конденсации +38 °C (насыщ. жидкость), переохлаждение 1 K.
Рекомендуемый диапазон
Максимальная температура
Тип заправки
Хладагент
температур кипения
термобаллона
M0
R134a
-25…+30°C
88°C
N0
R407C
-25…+20°C
71°C
M1 MOP 3,8 бар
R134a
-25…+10°C
120°C
N1 MOP 6,9 бар
R407C
-25…+14°C
120°C
Z1 MOP 12,1 бар
R410A/ R32, R452B, R454B
-25…+14°C
120°C
225

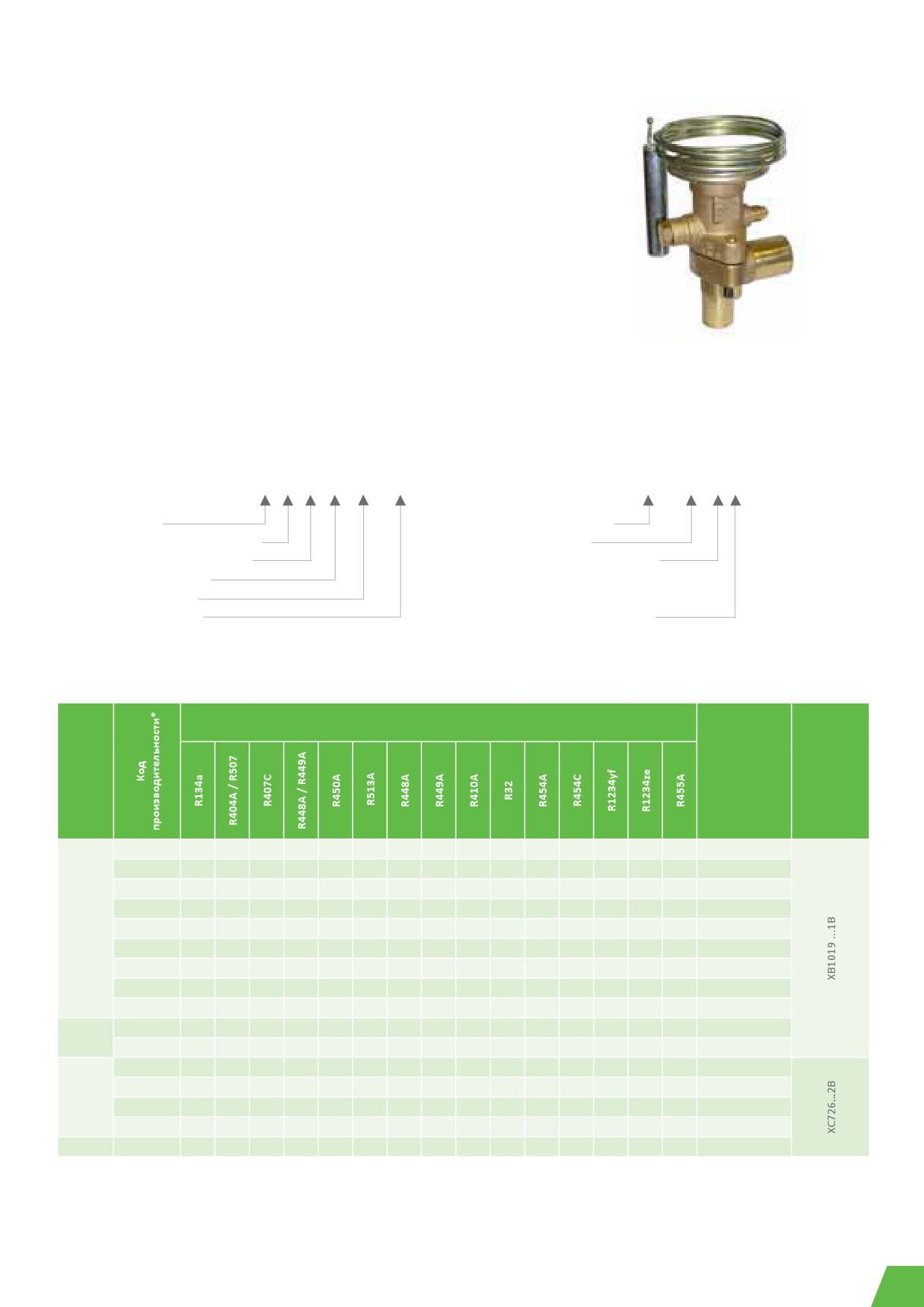

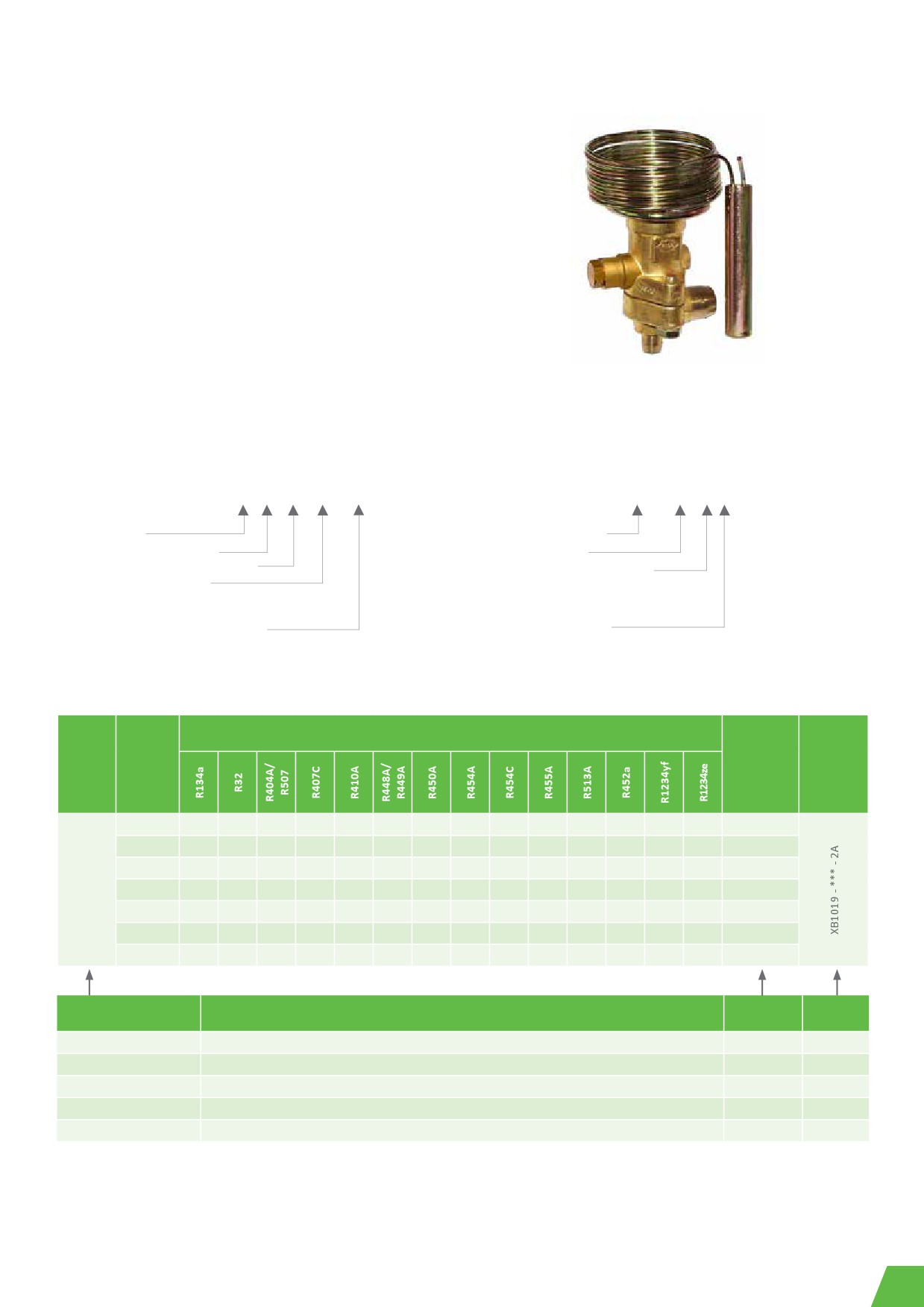

ТРВ Thermo™ T
Сменные силовые элементы и вставки
Характеристики
• Модульная конструкция позволяет сократить расходы на
транспортировку и хранение, а также удобна в сборке и
обслуживании
• Высокая стабильность благодаря диафрагме большого
диаметра
• Постоянный перегрев в разных условиях применения
• Превосходные эксплуатационные показатели при частичной
нагрузке благодаря двойной конструкции дюзы (TJRE, TERE,
TIRE и THRE)
• Возможность двунаправленного использования в тепловых
насосах
• Длина капиллярной трубки 1,5 м (TCLE, TJRE) и 3 м (TERE,
TCLE
TIRE и THRE)
• Макс. допустимое давление (PS):
- 46 бар с силовым элементом XB
- 31 бар с силовым элементом XC
• Диапазон средних температур, TS: от -45 до +75°C
• Фланцы: соединение ODF/ODM под пайку
Маркировка клапана
Маркировка силового элемента
TCLE -25
M W 55 WL 10x16
XC 726 - M W 55
2
B
Тип
Силовой элемент
Код производительности
Хладагент:
Хладагент:
M: R134a
N: R407C / OM5
S: R404A/R507
Z: R410A / OM5
M: R134a
N: R407C / OM5
B: R448A/R449A
C: R513A / OM5
S: R404A/R507
Z: R410A / OM5
B: R448A/R449A
C: R513A / OM5
Код заправки
Код заправки
Код MOP
Код MOP
Код капиллярной трубки
Тип корпуса
1: 1,5 м
WL = угловой
2: 3 м
DL = прямой
Внешнее выравнивание
Соединение: Вход x Выход
226
Номинальная производительность вставок
Номинальная
Номинальная производительность (кВт)
Силовой
производительность (кВт)
Тип
Тип
Тип
элемент
вставки
R134a
R513A*
R450A*
R1234yf*
R1234ze*
R404A / R507
R452A*
Тип
25MW
1,5
1,3
1,3
1,1
1,1
25SW
1,3
1,4
X22440-B1B
75MW
2,9
2,6
2,5
2,1
2,2
75SW
2,6
2,8
X22440-B2B
150MW
6,1
5,5
5,4
4,4
4,8
150SW
5,6
6,0
X22440-B3B
200MW
9,3
8,3
8,1
6,6
7,2
200SW
8,4
9,0
X22440-B3,5B
250MW
13,5
12,1
11,8
9,6
10,5
250SW
12,2
13,1
X22440-B4B
350MW
17,3
15,5
15,1
12,4
13,4
400SW
15,7
16,8
X22440-B5B
550MW
23,6
21,2
20,7
17,0
18,4
600SW
21,5
23,0
X22440-B6B
750MW
32
28,7
28
22,9
24,8
850SW
29
31,1
X22440-B7B
900MW
37,2
33,4
32,6
26,7
28,9
1000SW
33,8
36,2
X22440-B8B
11MW
45
40,5
39,6
32,3
35,1
12SW
40
43,9
X11873-B4B
13MW
57
51,7
50,5
41,3
44,7
14SW
51
56,0
X11873-B5B
16MW
71
63,5
62,1
50,7
55
18SW
63
68,9
X9117-B6B
19MW
81
72,6
70,9
58,0
62,9
20SW
72
78,7
X9117-B7B
25MW
112
99,8
97,5
79,7
86,4
27SW
99
108,3
X9117-B8B
31MW
135
121,5
118,7
97,0
105,2
34SW
120
131,7
X9117-B9B
45MW
174
155,7
152,1
124,3
134,8
47SW
154
168,8
X9166-B10B
55MW
197
176,6
172,5
141,1
152,9
61SW
174
191,5
X9144-B11B
68MW
236
210,8
205,9
168,4
182,5
77SW
209
228,6
X9144-B13B
Номинальная
Номинальная
Номинальная
Силовой
производительность (кВт)
производительность (кВт)
производительность (кВт)
Тип
Тип
Тип
Тип
элемент
R404A /
R404A /
вставки
R134a
R513A*
R450A*
R452A*
R452A*
Тип
R507
R507
55BW
1,9
1,9
1,8
50NW
2,1
1,6
50ZW
2,2
3,3
X22440-B1B
100BW
3,7
3,6
3,5
100NW
4
3,0
100ZW
4,3
6,4
X22440-B2B
250BW
7,9
7,8
7,5
200NW
8,5
6,5
250ZW
9,2
13,7
X22440-B3B
350BW
11,9
11,7
11,3
300NW
12,9
9,7
400ZW
13,9
20,7
X22440-B3,5B
500BW
17,3
17,0
16,4
400NW
18,7
14,2
600ZW
20,2
30,0
X22440-B4B
650BW
22,1
21,8
21,0
550NW
24
18,2
750ZW
25,9
38,5
X22440-B5B
850BW
30,3
29,9
28,8
750NW
32,9
24,9
1000ZW
35,5
52,8
X22440-B6B
1150BW
41
40,4
38,9
1000NW
44,4
33,6
1400ZW
48
71,4
X22440-B7B
1350BW
47,7
47,0
45,3
1150NW
51,7
39,1
1600ZW
55,8
83,0
X22440-B8B
17BW
57,8
57,0
54,9
14NW
62
47,4
19ZW
67,7
100,7
X11873-B4B
21BW
73,8
72,8
70,1
17NW
80
60,5
25ZW
86,4
128,5
X11873-B5B
26BW
90,7
89,5
86,2
21NW
99
74,4
-
-
-
X9117-B6B
30BW
103,7
102,3
98,5
25NW
112
85,1
-
-
-
X9117-B7B
41BW
142,6
140,6
135,4
33NW
155
117,0
-
-
-
X9117-B8B
50BW
173,5
171,1
164,8
42NW
188
142,3
-
-
-
X9117-B9B
64BW
222,4
219,3
211,2
52NW
241
182,4
-
-
-
X9166-B10B
72BW
252,3
248,8
239,6
71NW
273
207,0
-
-
-
X9144-B11B
86BW
301,1
297,0
286,0
94NW
327
247,0
-
-
-
X9144-B13B
Примечание 1. Номинальные условия: температура кипения +4 °C (насыщ. пар), температура конденсации +38 °C (насыщ. жидкость), переохлаждение 1 K.
Примечание 2. *) Требуется регулировка перегрева — см. инструкцию по эксплуатации.
Примечание 3. Для выбора других условий эксплуатации используйте программу подбора «Controls Navigator».
227

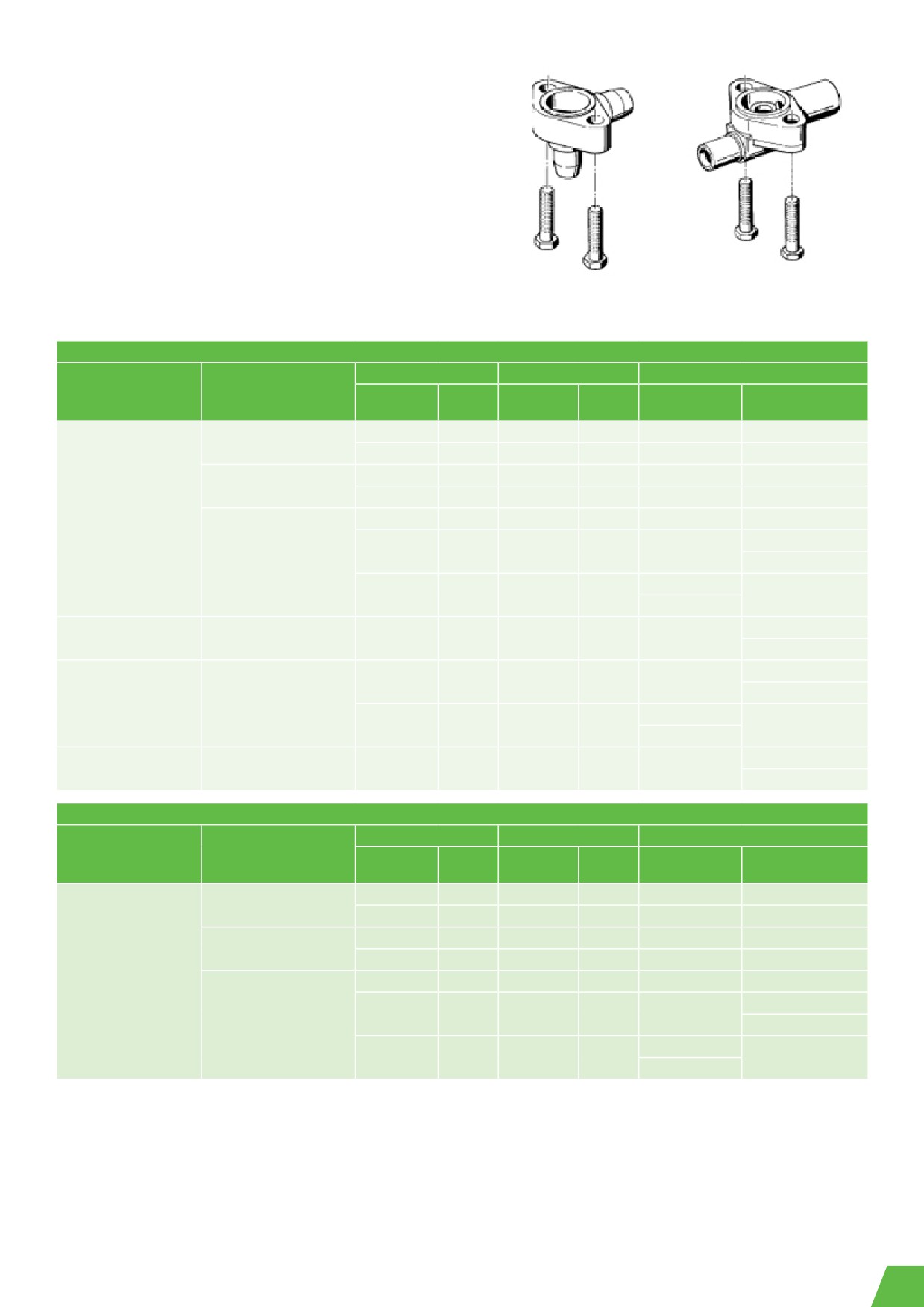

Таблица подбора силовых элементов и перечень рекомендуемых фланцев
Соединение (вход x выход)
Силовой
Тип вставки
Угловой тип
Прямой тип
элемент
Тип
Метр.
Имп.
C501-5
9761-3
-
3/8” x 5/8” ODF
X22440-B1B / B2B/ B3B
/ B3,5B / B4B
C501-5 мм
9761-3 мм
10 x 16 мм ODF
-
C501-7
9761-4
1/2” x 5/8” ODF
X22440-B5B / B6B
C501-7 мм
9761-4 мм
12 x 16 мм ODF
-
-
6346-17
16 x 22 мм ODF
5/8" x 7/8" ODF
5/8" x 7/8" ODF
X22440-B7B / B8B
A576 / OM5
-
-
7/8" x 1-1/8" ODM
16 x 22 мм ODF
A576-мм
-
-
22 x 28 мм ODM
7/8" x 7/8" ODF
X11873-B4B / B5B
10331
10332
22 x 22 мм ODF
1-1/8” x 1-1/8” ODM
X9117-B6B / B7B / B8B
/ B9B
9153
9152
22 x 22 мм ODF
7/8" x 7/8" ODF
9153-мм
9152-мм
22 x 28 мм ODM
1-1/8” x 1-1/8” ODM
X9166 - B10B
7/8" x 7/8" ODF
X9144-B11B / B13B
9149
9148
22 x 22 мм ODF
1-1/8” x 1-1/8” ODM
Заправки MOP серии T
MOP
Диапазон температур кипения
R134a / OM5
R404A/R507
R407C / OM5
R410A / OM5
R448A/R449A
Код
бар
MW
SW
NW
ZW
BW
15
1,0
-45... -16°C
30
2,1
-45…-18°C
35
2,4
-45...0°C
40
2,8
-45...-18°C
55
3,8
-45...+11°C
-45...-10°C
75
5,2
-45...-2°C
80
5,5
-45...0°C
100
6,9
-45...+14°C
175
12,1
-45...+16°C
Дополнительное оборудование и запасные части
Описание
Тип
№ для заказа
Сервисный инструмент для клапанов серии T, ZZ, L и 935
X 99999
800005
Комплект прокладок для клапанов серии T, ZZ, L и 935
X 13455-1
027579
Стальные винты для следующих типов фланцев: C500, C501, 9761, X6346, X6669, A576
Винт ST 32
803573
Стальные винты для следующих типов фланцев: 9148, 9149, 9152, 9153, 10331, 10332
Винт ST 48
803574
Зажим для термобаллона XB1019
XA 1728-4
803260
Зажим для термобаллона XC726
XA 1728-5
803261
228

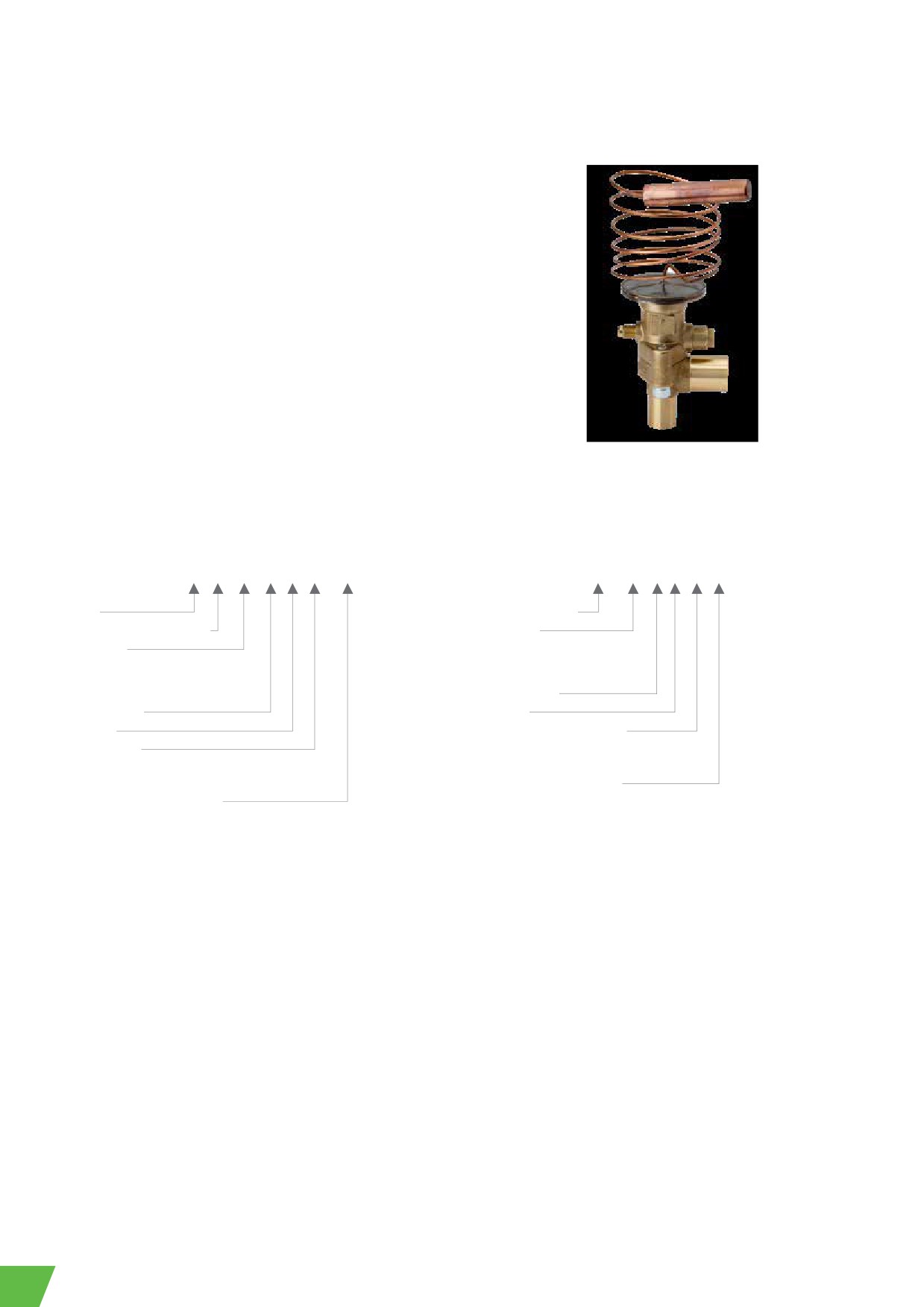

ТРВ Thermo™ ZZ
для низких температур кипения (от -45 до -100°C)
Характеристики
• Модульная конструкция позволяет сократить расходы на транспортировку
и хранение, а также удобна в сборке и обслуживании
• Высокая стабильность благодаря диафрагме большого диаметра
• Высококачественные материалы и новейшие технологии обеспечивают
высокую надежность и длительный срок службы
• Для устойчивости к нагрузкам при экстремально низких температурах в
клапанах ZZ используются бронзовые болты.
ZZCE
• Макс. допустимое давление (PS):
- 31 бар с силовым элементом XC
Маркировка клапана
Маркировка силового элемента
ZZC E- 1 1/2 S W 35 WL
10x16
XC 726 - S
W 35
2 B
Тип
Силовой элемент
Код производительности
Хладагент
Хладагент
S: R404A/R507
B (W): R448A/R449A
S: R404A/R507
B (G): R23
B (W): R448A/R449A
B (G): R23
Код заправки
Код заправки
Код MOP
Код MOP
Код капиллярной трубки
Тип фланца
2:3 m
WL = угловой
Внешнее выравнивание
DL = прямой
Соединение: Вход x Выход
Таблица подбора
Номинальная
Номинальная
Номинальная
производительность
производительность
Тип
производительность (кВт)
Силовой
(кВт)
(кВт)
Тип
Тип
Тип
Вставка
клапанов
элемент
R448A /
R23
R404A / R507
R452A
R454A
R455A
R449A
2BG
1,9
2/4SW
1,2
1,3
1BW
1,7
1,7
1,6
X10-B01
6BG
4
1-1/2SW
2,6
2,8
2BW
3,7
3,7
3,4
X10-B02
8BG
6,8
2-1/2SW
4,4
4,6
3BW
6,2
6,2
5,7
X10-B03
ZZCE
12BG
10,8
3-1/2SW
7
7,4
5BW
9,8
9,8
9,1
X10-B04
XC726…2B
17BG
16,3
5SW
10,6
11,1
6BW
14,8
14,8
13,7
X10-B05
25BG
21,7
8SW
14,1
14,8
10BW
19,8
19,8
18,2
X10-B06
31BG
27,1
9SW
17,6
18,5
12BW
24,7
24,7
22,8
X10-B07
Примечание 1. Номинальные условия:
R23: температура кипения -60 °C, температура конденсации -25 °C, переохлаждение 1 K.
Другие хладагенты: температура кипения -40 °C (насыщ. пар), температура конденсации 25 °C (насыщ. жидкость), переохлаждение 1 K.
Примечание 2. Внимание! Чтобы выдерживать нагрузки при экстремально низких температурах, клапаны серии ZZ оснащены бронзовыми болтами. Винт BZ 32,
№ для заказа 803575, заказывается отдельно.
229
Таблица подбора силовых элементов и перечень рекомендуемых фланцев
Соединение стандартным
Блок
Тип
Вставка
Соединение (вход x выход)
угловым фланцем
элемент
клапанов
Тип
Тип
Тип
Тип
Метр.
Имп.
C501-5 мм
10 x 16 мм ODF
X 10-B01/ B02/ B03
C501-5 / OM5
3/8” x 5/8” ODF
C501-7 мм
12 x 16 мм ODF
X 10-B04/ B05
XC726 … 2B
C501-7 / OM5
1/2” x 5/8” ODF -
A 576 мм
16 x 22 мм ODF
X 10-B04/ B05
A 576
22 x 28 мм ODM
5/8" x 7/8" ODF
Заправки MOP серии ZZ
MOP
MOP
Диапазон температур кипения
Код
бар
T макс.
R23
R404A/R507/R452A
R448A/ R449A/R545A/R455A
20
1,4
-66°C
-100 … -71°C
35
2,1
-14°C
-75 … -18°C
40
2,8
-14°c
-75 … -18°C
55
3,8
-7°C
-75 … -10°C
60
4,1
-48°C
-100 … -51°C
125
8,6
-32°C
-100 … -35°C
Дополнительное оборудование и запасные части
Описание
Тип
№ для заказа
Сервисный инструмент для клапанов серии T, ZZ, L и 935
X 99999
800005
Комплект прокладок для клапанов серии T, ZZ, L и 935
X 13455-1
027579
Бронзовые винты для следующих типов фланцев:
Винт BZ 32
803575
C500, C501, 9761, X6346, X6669, A576
Зажим для термобаллона XC726
XA 1728-5
803261
230

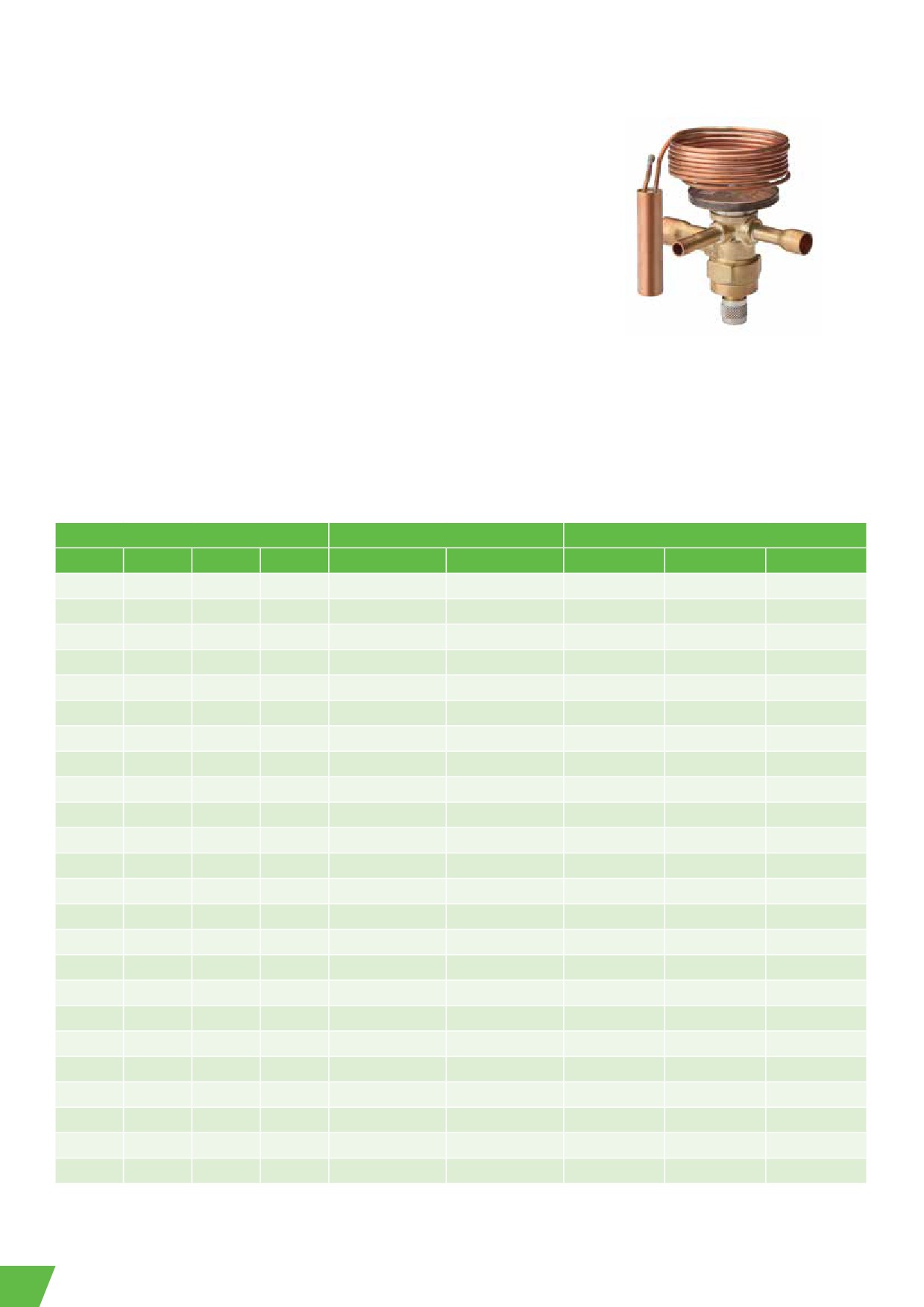

ТРВ Thermo™ L
Сменные силовые элементы и вставки
Характеристики
• Клапаны L применяются для контроля перегрева (уменьшение перегрева
всасываемого газа в системах с байпасными линиями горячего газа и
промежуточное охлаждение в многоступенчатых компрессорах)
• Модульная конструкция позволяет сократить расходы на транспортировку и
хранение, а также удобна в сборке и обслуживании
LCLE
• Благодаря большим силам, создаваемым диафрагмой большого диаметра,
достигается очень высокая стабильность работы
• Высококачественные материалы и новейшие технологии обеспечивают высокую
надежность и длительный срок службы
• Превосходные эксплуатационные показатели при частичной нагрузке благодаря
конструкции седла вставки (LJRE, LERE и LIRE)
• Макс. допустимое давление (PS)
- 46 бар с силовым элементом XB
- 31 бар с силовым элементом XC
• Диапазон средних температур, TS: от -45 до +65°C
Маркировка клапана
Маркировка силового элемента
LCL E
4 CL WL
10x16
XB1019
CL - 2
B
Тип
Силовой элемент
Внешнее уравнивание
Код заправки
Производительность
Код капиллярной трубки
Код заправки
1: 1,5 м
Код фланца
2: 3 м
Соединение
Внешнее выравнивание
Номинальная производительность
Номинальная производительность
(кВт)
Блок
Тип
Тип
элемент,
клапанов
вставки
тип
1 *
1,5
1,3
2,1
1,9
1,3
1,3
1,9
1,9
2,2
3,3
1,9
1,6
1,1
1,1
1,8
X 22440-B1B
2 *
2,9
2,6
4
3,7
2,5
2,6
3,7
3,6
4,3
6,4
3,6
3,0
2,1
2,2
3,5
X 22440-B2B
3 *
6,1
5,6
8,5
7,9
5,4
5,5
7,9
7,7
9,2
13,7
7,8
6,5
4,4
4,8
7,5
X 22440-B3B
3,5 *
9,3
8,4
12,9
11,9
8,1
8,3
11,9
11,6
13,9
20,7
11,7
9,7
6,6
7,2
11,3
X 22440-B3.5B
LCLE
4 *
13,5
12,2
18,7
17,3
11,8
12,1
17,3
16,9
20,2
30,0
17,0
14,2
9,6
10,5
16,4
X 22440-B4B
6 *
17,3
15,7
24
22,1
15,1
15,5
22,1
21,6
25,9
38,5
21,8
18,2
12,4
13,4
21,0
X 22440-B5B
7 *
23,6
21,5
32,9
30,3
20,7
21,2
30,3
29,6
35,5
52,8
29,9
24,9
17,0
18,4
28,8
X 22440-B6B
9 *
32
29
44,4
41
28
28,7
41,0
40,0
48,0
71,4
40,4
33,6
22,9
24,8
38,9
X 22440-B7B
10 *
37,2
33,8
51,7
47,7
32,6
33,4
47,7
46,6
55,8
83,0
47,0
39,1
26,7
28,9
45,3
X 22440-B8B
11 *
45
40
62
58
40
40
57,8
56,5
67,7
100,7
57,0
47,4
32,3
35,1
54,9
X 11873-B4B
LJRE-
12 *
57
51
80
74
50
52
73,8
72,1
86,4
128,5
72,8
60,5
41,3
44,7
70,1
X 11873-B5B
13 *
71
63
99
91
62
64
90,7
88,6
-
-
89,5
74,4
50,7
55,0
86,2
X 9117-B6B
14 *
81
72
112
104
71
73
103,7
101,3
-
-
102,3
85,1
58,0
62,9
98,5
X 9117-B7B
LERE
15 *
112
99
155
143
98
100
142,6
139,3
-
-
140,6
117,0
79,7
86,4
135,4
X 9117-B8B
16 *
135
120
188
174
119
121
173,5
169,5
-
-
171,1
142,3
97,0
105,2
164,8
X 9117-B9B
LIRE-
17 *
174
154
241
222
152
156
222,4
217,2
-
-
219,3
182,4
124,3
134,8
211,2
X 9166-B10B
Примечание 1. Номинальные условия: температура кипения +4 °C (насыщ. пар), температура конденсации +38 °C (насыщ. жидкость), переохлаждение 1 K.
Примечание 2. Для выбора других условий эксплуатации используйте программу подбора «Controls Navigator».
Примечание 3. *) Укажите символ, обозначающий требуемое значение перегрева.
231
Таблица подбора силовых элементов и перечень рекомендуемых фланцев
Соединение стандартным
Соединение (вход x выход)
Блок
Тип
Тип
угловым фланцем
элемент
клапанов
вставки
Тип
Тип
Тип
Метр.
Имп.
C501-5
-
3/8” x 5/8” ODF
X22440-B1B / B2B/
B3B / B3,5B / B4B
C501-5 мм
10 x 16 мм ODF
C501-7
1/2” x 5/8” ODF
LCLE
C501-7 мм
12 x 16 мм ODF
X22440-B5B / B6B
5/8" x 7/8" ODF
A576
7/8” x 1-1/8” ODF
16 x 22 мм ODF
A576-мм
-
22 x 28 мм ODM
7/8" x 7/8" ODF
LJRE
X11873-B4B / B5B
10331
10331
22 x 22 мм ODF
1-1/8” x 1-1/8” ODM
7/8" x 7/8" ODF
X9117-B6B / B7B /
9153
-
1-1/8” x 1-1/8” ODM
LERE / LIRE
B8B
22 x 22 мм ODF
/ B9B / B10B
9153-мм
22 x 28 мм ODM
Выбор перегрева всасываемого газа:
Хладагент
* Код заправки
R404A /
R448A /
R134a
R407C
R410A
R450A
R513A
R454A
R454C
R1234yf
R1234ze
R32
R455A
R507
R449A
CL
-
22K
13K
30K
17K
-
-
19K
13K
-
-
31K
15K
GL
14K
-
25K
-
30K
10K
17K
32K
27K
16K
-
-
28K
UL
30K
-
-
-
-
26K
-
-
-
-
22K
-
-
Примечание. * Укажите символ, обозначающий требуемое значение перегрева.
Дополнительное оборудование и запасные части
Описание
Тип
№ для заказа
Сервисный инструмент для клапанов T, ZZ, L и 935
X 99999
027 579
Комплект прокладок для клапанов T, ZZ, L и 935
X 13455 -1
800 005
Комплект прокладок для клапанов T, ZZ, L и 935
Стальные винты для следующих типов фланцев:
Винт ST 32
803 573
C500, C501, 9761, X6346, X6669, A576
Стальные винты для следующих типов фланцев:
Винт ST 48
803 574
9148, 9149, 9152, 9153, 10331, 10332
Зажим для термобаллона XB1019
XA 1728-4
803260
Зажим для термобаллона XC726
XA 1728-5
803261
232
Инжекционные клапаны 935
Сменные силовые элементы и вставки
Характеристики
• Модульная конструкция позволяет сократить расходы на
транспортировку и хранение, а также удобна в сборке и
обслуживании
• Благодаря большим силам, создаваемым диафрагмой
большого диаметра, достигается очень высокая
935
стабильность работы
• Высококачественные материалы и новейшие технологии
обеспечивают высокую надежность и длительный срок
службы
• Широкий спектр применения благодаря разным заправкам
и разным пружинам вставки
• Макс. допустимое давление (PS):
-
46 бар с силовым элементом XB
• Диапазон средних температур, TS: от -45 до +65°C
Маркировка клапана
Маркировка силового элемента
935
7 B WL
10x16
XB1019 CL - 2
A
Тип
Силовой элемент
Код температуры
Код заправки
Код производительности
Код капиллярной трубки
Код типа фланца
1: 1,5 м
WL: Угловой
2: 3 м
DL: Прямой
Соединение: Вход x Выход
Без выравнивания
Номинальная производительность
Nominal Capacity Qn
(kW)
Power
Valve
Capacity
Orifice
Element
Series
code*
Type
Type
A
4,0
9,0
3,8
5,6
6,1
5,2
3,5
5,1
4,3
4,9
3,6
3,9
2,9
3,1
X10-**01
B
7,8
17,5
7,4
10,9
11,8
10,1
6,9
9,9
8,3
9,6
7,1
7,6
5,6
6,1
X10-**02
C
11,1
24,7
10,3
15,4
16,6
14,2
9,7
14,0
11,6
13,4
9,9
10,8
7,9
8,6
X10-**03
935- * -
D
16,3
36,6
15,6
22,8
24,6
21,0
14,4
20,7
17,3
20
14,7
16,0
11,8
12,8
X10-**04
E
22,5
50,2
21,0
31,2
33,7
28,8
19,7
28,4
23,6
27,4
20,2
21,9
16,1
17,5
X10-**05
G
32,0
71,5
29,9
44,5
48,1
41,1
28,1
40,5
33,7
39,0
28,8
31,2
23,0
24,9
X10-**06
X
46,6
104,2
43,5
64,9
70,0
59,8
40,9
59,0
49,1
56,8
41,9
45,4
33,5
36,3
X10-**07
**) Код
***) Код
* ) Код температуры
Температурный диапазон
пружины
заправки
3
-1 ... +17°C
B
UL
6
+14 ... +38°C
C
KL
105
+44 ... +70°C
C
YL
106
+66 ... +94°C
C
JL
100
+94 ... +121°C
C
LL
Примечание. Номинальные условия: температура кипения +4 °C (насыщ. пар), температура конденсации +38 °C (насыщ. жидкость), переохлаждение 1 K.
Для выбора других условий эксплуатации используйте программу подбора «Controls Navigator».
233
Таблица подбора силовых элементов и перечень рекомендуемых фланцев
Соединение стандартным
Соединение (вход x выход)
Блок
Тип
Тип
угловым фланцем
элемент
клапанов
вставки
Тип
Тип
Тип
Метр.
Имп.
C501-5 мм
10 x 16 мм ODF
X 10-*01/ *02/ *03
C501-5 / OM5
3/8” x 5/8” ODF
C501-7 мм
12 x 16 мм ODF
X 10-*04/ *05
935
C501-7 / OM5
1/2” x 5/8” ODF -
16 x 22 мм ODF
A 576 мм
22 x 28 мм ODM
X 10-*06/ *07
5/8" x 7/8" ODF
A 576
7/8" x 1-1/8" ODM
Дополнительное оборудование и запасные части
Описание
Тип
№ для заказа
Сервисный инструмент для клапанов T, ZZ, L и 935
X 99999
800005
Комплект прокладок для клапанов T, ZZ, L и 935
X 13455-1
027579
Стальные винты для следующих типов фланцев:
Винт ST 32
803573
C500, C501, 9761, X6346, X6669, A576
Зажим для термобаллона XB1019
XA 1728-4
803260
234
Обзор фланцев разборных клапанов
Угловой фланец
Прямой фланец
(WL)
(DL)
Фланцы: серии T- / L-
Тип клапана
Тип дросселирующей
Угловой
Прямой
Вход х Выход
вставки
Модель
№ для
Модель
№ для
МM,
дюймы
заказа
заказа
X22440-B1B / B2B/ B3B /
C501-5
803232
9761-3
803240
-
3/8” x 5/8” ODF
B3,5B / B4B
C501-5МM
803233
9761-3МM
803241
10x16МM ODF
C501-7
803234
9761-4
803350
1/2” x 5/8” ODF
X22440-B5B / B6B
C501-7МM
803235
9761-4МM
803243
12x16МM ODF
-
TCLE / LCLE
-
-
6346-17
803330
16x22МM ODF
5/8” x 7/8” ODF
5/8” x 7/8” ODF
A576
803238
-
-
-
X22440-B7B / B8B
7/8” x 1 1/8” ODM
16x22МM ODF
A576-МM
803239
-
-
-
22x28МM ODM
7/8” x 7/8” ODF
TJRE / LJRE
X11873-B4B / B5B
10331
803338
10332
803324
22x22МM ODF
1 1/8” x 1 1/8” O DM
7/8” x 7/8” ODF
9153
803244
9152
803286
-
TERE/ TIRE
X9117-B6B / B7B / B8B /
1 1/8” x 1 1/8” ODM
LERE/ LIRE
B9B / B10B
22x22МM ODF
9153-МM
803245
9152-МM
803287
28x28МM ODM
7/8” x 7/8” ODF
THRE
X9144-B11B / B13B
9149
803284
9148
803283
22x22МM ODF
1 1/8” x 1 1/8” ODM
Фланцы: серии 935- / ZZ-
Угловой
Прямой
Вход х Выход
Тип дросселирующей
Тип клапана
вставки
№ для
№ для
Модель
Модель
МM.
дюймы
заказа
заказа
C501-5
803232
9761-3
803240
-
3/8” x 5/8” ODF
X10-*01 / *02 / *03
C501-5МM
803233
9761-3МM
803241
10x16МM ODF
C501-7
803234
9761-4
803350
1/2” x 5/8” ODF
X10-*04 / *05
C501-7МM
803235
9761-4МM
803243
12x16МM ODF
-
935 / ZZ
6346-17
803330
16x22МM ODF
5/8” x 7/8” ODF
5/8” x 7/8” ODF
A576
803238
-
-
-
X10-*06 / *07
7/8” x 1 1/8” ODM
16x22МM ODF
A576-МM
803239
-
-
-
22x28МM ODM
235
236
2
Электромагнитные клапаны
∆p1:
фактическое падение давления
2-ходовые электромагнитные клапаны
∆p2:
номинальное падение давления при Qn1
Основная терминология и техническая
Qn1:
расчетная производительность
Qn2:
номинальная производительность выбранного клапана
информация
Максимальная рабочая разность давлений (MOPD)
Принцип действия: Поршень клапана движется под воздействием магнитного поля
соленоидной катушки, открывая седло клапана.
MOPD представляет собой максимальную разность между давлением на входе в
электромагнитный клапан и выходе из него, при которой происходит нормальное
Клапаны с сервоприводом: Под воздействием магнитного поля соленоидной
открытие клапана. При использовании электромагнитных катушек переменного тока
Alco величина MOPD для всех электромагнитных клапанов Alco составляет 25 бар.
катушки открывается только седло пилотного (управляющего) клапана, Энергия.
которая приводит в действие поршень или диафрагму основного клапана, создается
Если дополнительно используются катушки постоянного тока, величина МОРD снижается
разностью давлений, возникающей в результате прохождении через клапан потока
хладагента и возникающих при этом потерь давления.
в зависимости от типа и размера клапана. Преобразователи DS2 позволяют использовать
катушки 24 В переменного тока для работы на 24 В постоянного тока, преобразуя
Минимальное падение давления
постоянное напряжение в переменное. Дополнительную информацию можно узнать
у инженеров Emerson.
Для работы электромагнитных клапанов прямого действия разность давлений между
входом и выходом клапана не требуется.
Для полного открытия электромагнитных клапанов с сервоприводами требуется
разность давлений около 0,05 бар. В случае недостаточного потока хладагента
Маркировка
необходимая разность давлений не достигается, и клапан может закрыться.
Неуправляемые закрытия клапана могут привести к сбоям и неустойчивой
работе всего холодильного контура. Основной причиной этого явления является
200 RB
6 T
4
неправильно подобранный размер электромагнитного клапана (например,
использование слишком большого клапана). Это особенно важно в холодильных
контурах с регулируемой производительностью.
Тип
Диаметр седла T - пайка
Соед. размер трубы,
кратный 1/16”,
F - резьба
кратный 1/8”, напр. 1/2”
Формула для расчета падения давления, возникающего в электромагнитном
напр. 3/8”
или ближайший эквивалент
клапане: ∆
= ∆p2 x (Qn1/Qn2)2
в мм
p1
Таблица подбора электромагнитных клапанов
Тип
Критерий подбора
200 RB /
240 RA
540 RA
110 RB
200RC
M36
200 RH
8/9/12/16T9
16T1v 1/20
8/9/12/16
20
2-ходовой
+
+
+
+
+
+
+
3-ходовой
+
Нормально закрытый (NC)
+
+
+
+
Нормально открытый (NO)
+
+
Мин. падение давления (бар)
0,00
0,05
0.05
0,05
0,05
0,05
0,05
Максимальное допустимое давление
31 / 60
31
130
31
31
31
28
35
(бар)
(50*)
Темп. раб. среды (°C)
-40 / +120
-40 / +120
-40/ +120
-40 / +120
-40 / +120
-40 / +120
-40 / +120
-40 / +120
Тип катушки
ESC
ESC
ESC
ESC
ESC
ESC
ESC
ESC
Примечание: * 200RH6T5
238

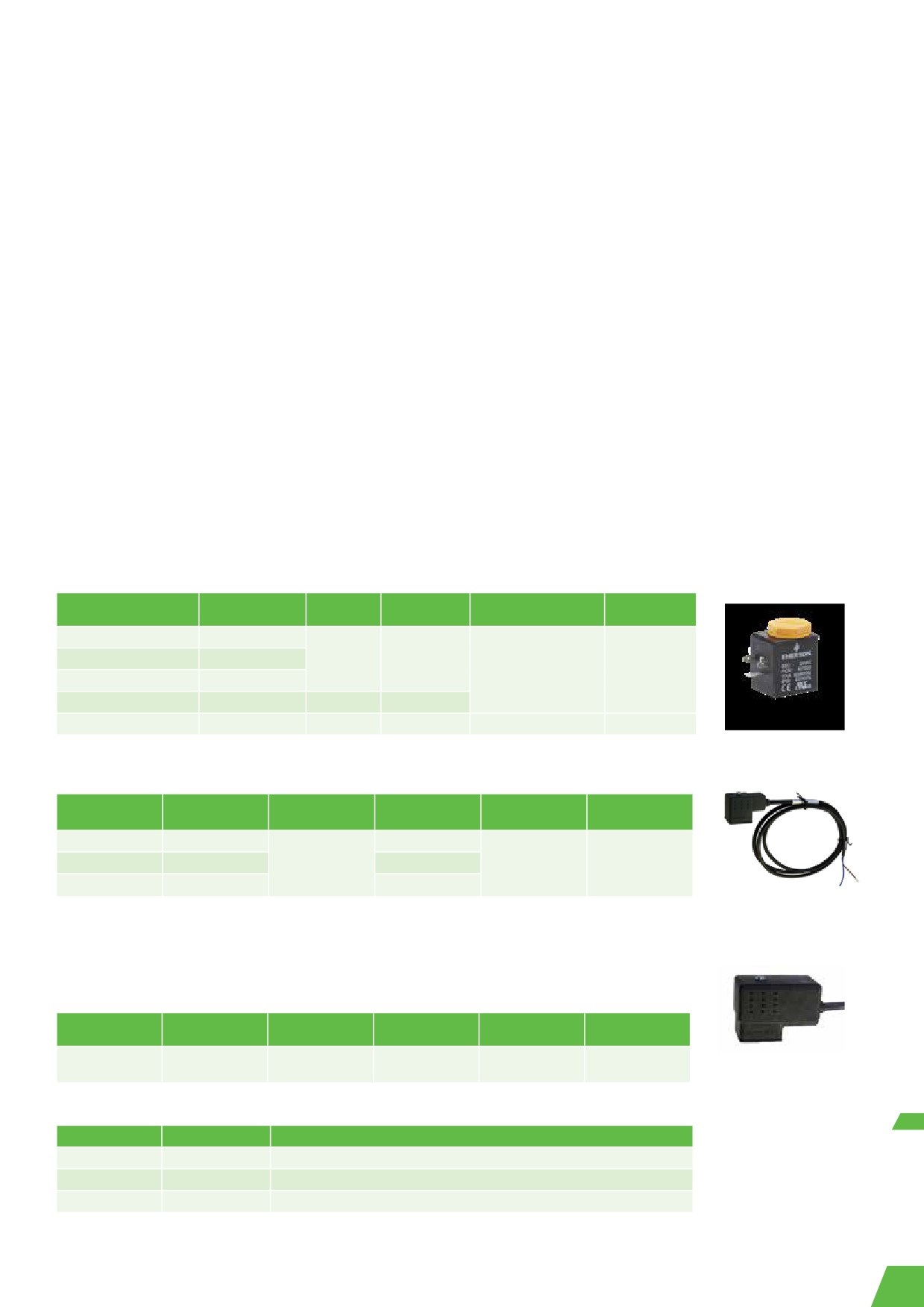

Катушки ESC и кабели
Стандарты
• Катушки ЕSC и кабели отвечают требованиям Директивы о низковольтном оборудовании
Потребляемая
Модель
№ для заказа
Напряжение
Электр. подключение
Класс защиты
мощность
ESC 230V / 50 (60) Hz
801031
AC
8 W
IP65
ESC 120V / 50 (60) Hz
801032
без разъёма, см. кабели
с разъёмом /
кабелем
ESC
24V / 50 (60) Hz
801033
ESC
24V DC
801030
DC
15 W
DS2-N15 + ESC 24VAC
804620 + 801033
DC
3 W
с разъёмом и кабелем
IP65
Примечание: Катушки поставляются вместе с монтажным набором. Кабели необходимо заказывать отдельно.
Кабели для катушек ESC
Диапазон
Модель
№ для заказа
Длина кабеля
Сечение провода
Тип соединения
температур
ASC-N15
804 570
-50...+80 °C
1,5 м
только для
3 x 0,75 мм2
незакрепленные
ASC-N30
804 571
3,0 м
стационарного
провода
ASC-N60
804 572
использования
6,0m
ESC-N15
Примечание. Специальные кабели для систем с хладагентами класса A2L. Подробную информацию см. в техническом бюллетене.
Кабели с преобразователями на 24 В постоянного тока
• Позволяют использовать стандартную катушку 24 В переменного тока в цепи постоянного тока
• Низкое потребление энергии (всего 3 Вт)
• Нет снижения MOPD
Диапазон
Модель
№ для заказа
Длина кабеля
Сечение провода
Тип соединения
температур
DS2-N15
804 620
-25 .. +80 °C
1,5 m
2 x 0,75 мм2
незакрепленные
D2-N15
провода
Прочее дополнительное оборудование
Модель
№ для заказа
Описание
ESC-K01
801 034
Отвинчивающаяся крышка (вкл. 2 уплотнительных кольца с держателем)
PG9 Plug
801 012
Разъем, соответствующий DIN 43650, с кабельным уплотнением
PG11 Plug
801 013
Разъем, соответствующий DIN 43650, с кабельным уплотнением
239

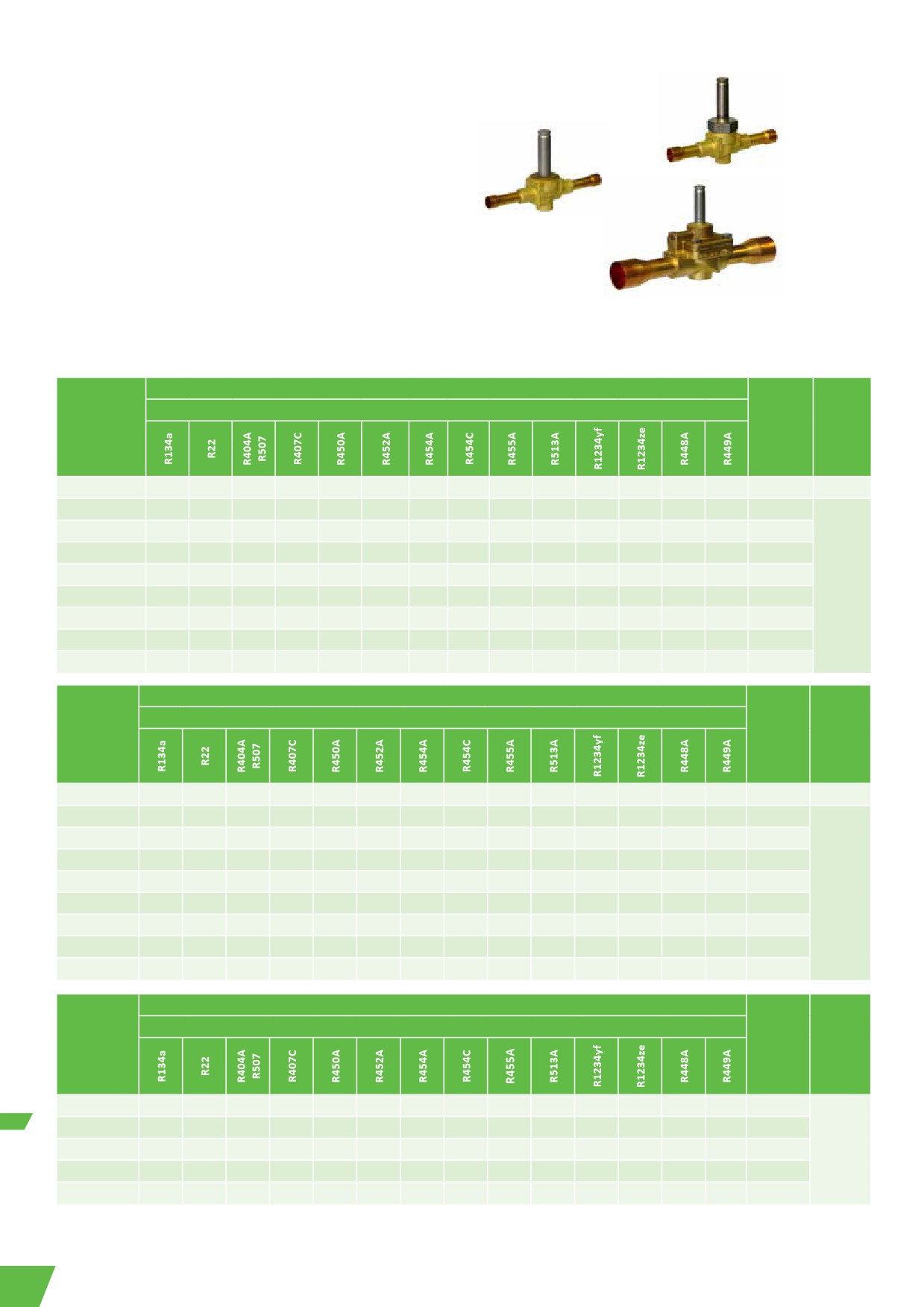

2-ходовые электромагнитные клапаны 110, 200, 240
Нормально закрытые
Характеристики
• Компактная конструкция
200 RC
• Конструкция, позволяющая производить пайку без разборки
Стандарты
•
240 RA 16T11 и 20 имеют маркировку CE в соответствии с PED
110 RB
Опции:
• Катушки и кабели для различных значений напряжения, см.
240 RA
раздел «Катушки ESC и кабели»
Производительность
Номинальная производительность (кВт)
Жидкость
Kv-
Мин. ∆p
Модель
значение
(бар)
(м3/ч)
110 RB 2
3,5
3,8
2,5
3,6
3,3
2,5
3,2
2,8
3
3,1
2,6
3,2
3,3
3,2
0,2
0
200 RB 3
6,6
7,1
4,6
6,8
6,1
4,7
5,9
5,2
5,6
5,8
4,8
5,9
6,1
6,0
0,4
200 RB 4
15,5
16,8
10,9
16,1
14,5
11,0
14,0
12,4
13,1
13,8
11,4
13,9
14,5
14,2
0,9
200 RB 6
27,3
29,5
18,9
28,0
25,4
19,4
24,6
21,8
23,1
24,2
20
24,5
25,5
25,0
1,6
240 RA 8
36,3
39,3
25,2
37,3
33,8
25,8
32,7
29
30,7
32,2
26,6
32,6
34,0
33,3
2,3
0,05
240 RA 9
76,2
82,5
52,9
78,4
71,0
54,2
68,7
60,9
64,5
67,7
55,9
68,5
71,3
69,8
4,8
240 RA 12
85,7
92,8
59,5
88,1
79,9
61,0
77,3
68,6
72,5
76,1
62,9
77
80,2
78,6
5,4
240 RA 16
139,1
150,5
96,5
142,9
129,5
98,9
-
-
-
123,5
-
124,9
130,1
127,4
8,8
240 RA 20
202,6
219,3
140,7
208,3
188,7
144,1
-
-
-
179,9
-
182
189,6
185,7
12,8
Номинальная производительность (кВт)
Горячий газ
Kv-
Мин. ∆p
Модель
значение
(бар)
(м3/ч)
110 RB 2
1,6
2,0
1,7
2,1
1,4
111,8
2,0
1,8
2,0
1,5
1,3
1,3
2,0
2,0
0,2
0
200 RB 3
3,0
3,7
3,2
3,9
2,9
76,9
4,1
3,6
3,9
3,0
2,6
2,6
4,0
4,0
0,4
200 RB 4
7,1
8,8
7,5
9,2
6,5
47,2
9,2
8,1
8,8
6,8
5,9
5,8
9,1
9,0
0,9
200 RB 6
12,5
15,4
13,1
16,1
11,6
41,9
16,4
14,3
15,7
12,1
10,5
10,4
16,2
15,9
1,6
240 RA 8
16,7
20,5
17,4
21,4
16,6
20,1
23,5
20,6
22,5
17,3
15,1
14,9
23,2
22,9
2,3
0,05
240 RA 9
35,1
43,1
36,5
44,9
34,7
14,0
49,1
43,0
47,0
36,2
31,4
31,1
48,5
47,8
4,8
240 RA 12
39,4
48,4
41,1
50,5
39,0
7,9
55,2
48,4
52,8
40,7
35,4
35,0
54,5
53,8
5,4
240 RA 16
64,0
78,5
66,6
81,9
63,5
3,5
-
-
-
66,3
-
57,0
88,9
87,6
8,8
240 RA 20
93,2
114,4
97,1
119,3
92,4
1,7
-
-
-
96,4
-
82,9
129,3
127,5
12,8
Номинальная производительность (кВт)
Всасываемый газ
Kv-
Мин. ∆p
Модель
значение
(бар)
(м3/ч)
240 RA 8
4,2
5,6
4,6
5,2
3,7
22,1
5,3
4,5
4,8
4,0
3,6
3,4
5,1
5,0
2,3
240 RA 9
8,8
11,7
9,7
10,9
7,8
15,2
11,2
9,4
9,9
8,4
7,6
7,1
10,6
10,5
4,8
240 RA 12
9,9
13,1
10,9
12,3
8,8
9,3
12,5
10,6
11,2
9,4
8,5
8,0
11,9
11,8
5,4
0,05
240 RA 16
16,0
21,3
17,7
19,9
14,3
8,3
-
-
-
15,3
-
13,1
19,4
19,2
8,8
240 RA 20
33,0
31,0
25,7
29,0
20,8
4,0
-
-
-
22,3
-
19,0
28,3
27,9
12,8
Примечание 1. Номинальная производительность при температуре конденсации +38 °С, температуре кипения +4 °С, переохлаждении 1 К, перегреве 0 K.
Падение давления между входом и выходом клапана в жидкостном трубопроводе 0,15 бар. Падение давления в трубопроводе горячего газа 1 бар.
Температура всасываемого газа +18 °С. Для выбора других условий эксплуатации используйте программу подбора Controls Navigator.
240
Таблица подбора
Специальные конфигурации:
Соединение под пайку/ODF
Модель
№ для заказа
• Клапаны 240 RA 20 в стандартной
мм
Дюймы
конфигурации имеют возможность
T2
801 217
6
ручного управления.
110 RB 2
T2
801 210
1/4
Опции:
T3
801 209
10
• Катушки для различных значений
200 RB 3
T3
801 239
10
напряжения, см. раздел «Катушки ESC
T3
801 176
10
и кабели»
T3
801 190
3/8
200 RB 4
T4
801 178
12
T4
801 179
1/2
T4
801 182
12
200 RB 6
T4
801 183
1/2
T5
801 186
16
5/8
T5
801 160
5/8
240 RA 8
T7
801 143
22
7/8
T5
801 161
16
5/8
240 RA 9
T7
801 162
22
7/8
T9
801 142
1 1/8
T7
801 163
22
7/8
240 RA 12
T9
801 144
1 1/8
T9
801 164
1 1/8
240 RA 16
T11
801 166
35
1 3/8
T11-M
801 172
35
1 3/8
T13-M
801 224
42
240 RA 20
T13-M
801 173
1 5/8
T17-M
801 174
54
2 1/8
241

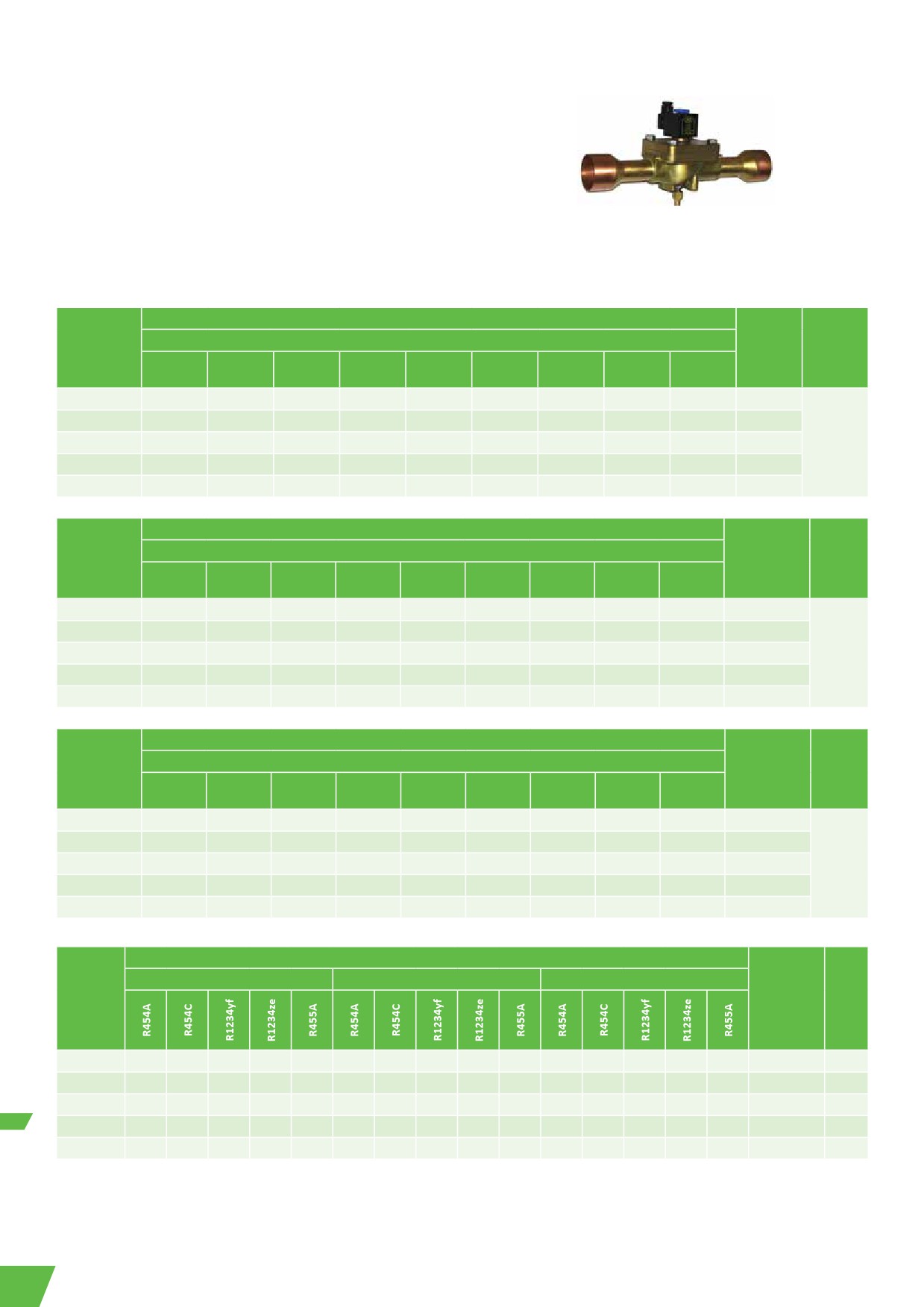

2-ходовые электромагнитные клапаны 540
Нормально открытые
Характеристики
• Компактная конструкция
• Конструкция, позволяющая производить пайку без
разборки
540 RA
Опции:
• Катушки и кабели для различных значений напряжения,
см, раздел «Катушки ESC и кабели»
Номинальная производительность Qn (кВт)
Kv-
Жидкость
Мин. ∆p
Type
значение
(бар)
R404A
(м3/ч)
R134a
R22
R407C
R450A
R513A
R448A
R449A
R452A
R507
540 RA 8
36,3
39,3
25,2
37,3
33,8
32,2
34
33,3
25,8
2,3
540 RA 9
76,2
82,5
52,9
78,4
71
67,7
71,3
69,8
54,2
4,8
540 RA 12
85,7
92,8
59,5
88,1
79,9
76,1
80,2
78,6
61,0
5,4
0,05
540 RA 16
139,1
150,5
96,5
142,9
129,5
123,5
130,1
127,4
98,9
8,8
540 RA 20
202,6
219,3
140,7
208,3
188,7
179,9
189,6
185,7
144,1
12,8
Номинальная производительность Qn (кВт)
Горячий газ
Kv-значение
Мин. ∆p
Тип
(м3/ч)
(бар)
R404A
R134a
R22
R407C
R450A
R513A
R448A
R449A
R452A
R507
540 RA 8
16,7
20,5
17,4
21,4
16,6
17,3
23,2
22,9
20,1
2,3
540 RA 9
35,1
43,1
36,5
44,9
34,7
36,2
48,5
47,8
41,9
4,8
540 RA 12
39,4
48,4
41,1
50,5
39,0
40,7
54,5
53,8
47,2
5,4
0,05
540 RA 16
64,0
78,5
66,6
81,9
63,5
66,3
88,9
87,6
76,9
8,8
540 RA 20
93,2
114,4
97,1
119,3
92,4
96,4
129,3
127,5
111,8
12,8
Номинальная производительность Qn (кВт)
Всасываемый газ
Kv-значение
Мин. ∆p
Тип
(м3/ч)
(бар)
R404A
R134a
R22
R407C
R450A
R513A
R448A
R449A
R452A
R507
540 RA 8
4,2
5,6
4,6
5,2
3,7
4,0
5,1
5,0
4,0
2,3
540 RA 9
8,8
11,7
9,7
10,9
7,8
8,4
10,6
10,5
8,3
4,8
540 RA 12
9,9
13,1
10,9
12,3
8,8
9,4
11,9
11,8
9,3
5,4
0,05
540 RA 16
16,0
21,3
17,7
19,9
14,3
15,3
19,4
19,2
15,2
8,8
540 RA 20
23,3
31,0
25,7
29,0
20,8
22,3
28,3
27,9
22,1
12,8
Номинальная производительность Qn (кВт)
Жидкость
Горячий газ
Всасываемый газ
Kv-
Мин.
Тип
значение
∆p
(м3/ч)
(бар)
540 RA 8
32,7
29
26,6
32,6
30,7
23,5
20,6
15,1
14,9
22,5
5,3
4,5
3,6
3,4
4,8
2,3
0,05
540 RA 9
68,7
60,9
55,9
68,5
64,5
49,1
43,0
31,4
31,1
47,0
11,2
9,4
7,6
7,1
9,9
4,8
0,05
540 RA 12
77,3
68,6
62,9
77
72,5
55,2
48,4
35,4
35,0
52,8
12,5
10,6
8,5
8,0
11,2
5,4
0,05
540 RA 16
-
-
-
124,9
-
-
-
-
57,0
-
-
-
-
13,1
-
8,8
0,05
540 RA 20
-
-
-
182
-
-
-
-
82,9
-
-
-
-
19,0
-
12,8
0,05
Примечание 1. Номинальная производительность при температуре конденсации +38 °С, температуре кипения +4 °C, разности давлений между входом и выходом клапана
на жидкостном трубопроводе 0,15 бар (при использовании на трубопроводе горячего газа разность давлений составляет 1 бар, температура
всасываемого газа +18 °С), переохлаждении 1 K. Для выбора других условий эксплуатации используйте программу подбора «Controls Navigator».
242
Таблица подбора
Соединение под пайку/ODF
Модель
№ для заказа
Опции:
мм
Дюймы
• Катушки для различных значений
540 RA 8
T5
046 265
5/8
напряжения, см, раздел «Катушки ESC
T5
046 266
5/8
и кабели»
540 RA 9
T7
046 268
22
7/8
540 RA 12
T7
046 269
22
7/8
540 RA 16
T9
046 270
1 1/8
540 RA 20
T11
047 953
35
1 3/8
Дополнительное оборудование и компоненты электромагнитных клапанов
Комплекты уплотнений
Ремонтные комплекты
Описание
Модель
№ для заказа
Описание
Модель
№ для заказа
110RB
KS 30040-2
801 232
110RB
KS 30040-1
801 206
200RB/200RH
KS 30039-1
801 233
KS 30039/
200RB
801 205
KS 30109
240RA8
KS 30061-1
801 234
240RA8
KS 30061
801 262
240RA9/12
KS 30062-1
801 235
240RA9
KS 30062
801 263
240RA16
KS 30065-1
801 236
240RA12
KS 30063
801 264
240RA20
KS 30097-1
801 237
240RA16
KS 30065
801 200
240RA20
KS 30097
801 216
Описание
Модель
№ для заказа
Сервисный
инструмент для 110
X 11981 - 1
027 451
RB, 240 RA, 540 RA
243

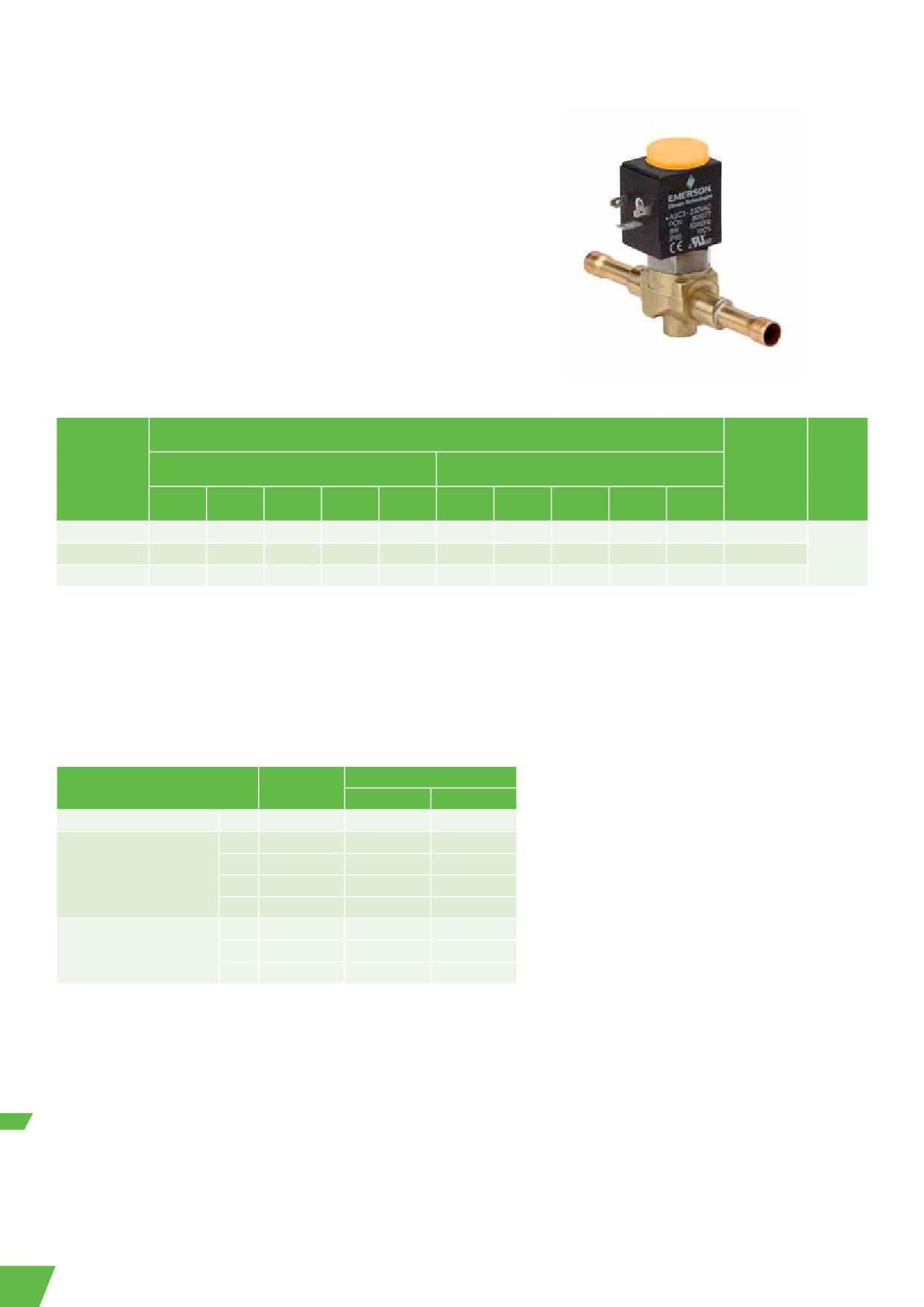

2-ходовые электромагнитные клапаны 200 RH для систем высокого давления
Нормально закрытые
Характеристики
•
Компактная конструкция
•
Диапазон температур среды -40...+120 °С
•
Можно проводить пайку без разборки
•
Расширенные медные патрубки для облегчения монтажа
•
Можно проводить пайку без разборки
•
Электромагнитная катушка и кабель (IP 65)
•
Одна катушка подходит для всех размеров и серий клапанов
•
Макс. допустимое давление (PS): 60 bar
Опции:
•
Катушки и кабели для различных значений напряжения, см,
раздел «Катушки ASC3 и кабели»
Производительность
Номинальная производительность Qn (кВт)
Kv-значение
Мин. ∆p
Модель
Жидкость
Горячий газ
(м3/ч)
(бар)
R410A
R744
R452B
R32
R454B
R410A
R744
R452B
R32
R454B
200 RH 3
6,6
8,1
7,6
9,7
7,7
4,9
7,2
5,1
5,9
5,1
0,4
200 RH 4
15,7
19,1
18
23
18,2
11,0
16,1
11,4
13,4
11,4
0,9
0,05
200 RH 6
27,5
33,6
31,7
40,3
31,9
19,5
28,7
20,3
23,8
20,3
1,6
Примечание 1. R410A/R452B/R32/R454B: номинальная производительность при температуре конденсации +38 °С, температуре кипения +4 °С, переохлаждении 1 К
Падение давления между входом и выходом клапана в жидкостном трубопроводе 0,15 бар.
Падение давления в трубопроводе горячего газа 1 бар
Примечание 2. R744: номинальная производительность при температуре конденсации +10 °С, температуре кипения -10 °С, переохлаждении 1 К
Падение давления между входом и выходом клапана в жидкостном трубопроводе 0,15 бар.
Падение давления в трубопроводе горячего газа 1 бар
Примечание 3. Инструкции по выбору см. в разделе, посвященном программе подбора Controls Navigator.
Таблица подбора
Опции:
Паяный фитинг/ODF
Модель
№ для заказа
• Катушки для различных значений напряжения,
мм
дюймы
см, раздел «Катушки ESC и кабели»
200 RH 3
T3
802 070
10 мм
3/8"
T3
802 071
10 мм
T3
802 072
3/8"
200 RH 4
T4
802 073
12 мм
T4
802 074
1/2"
T4
802 075
12 мм
200 RH 6
T4
802 076
1/2"
T5
802 077
16 мм
5/8"
244

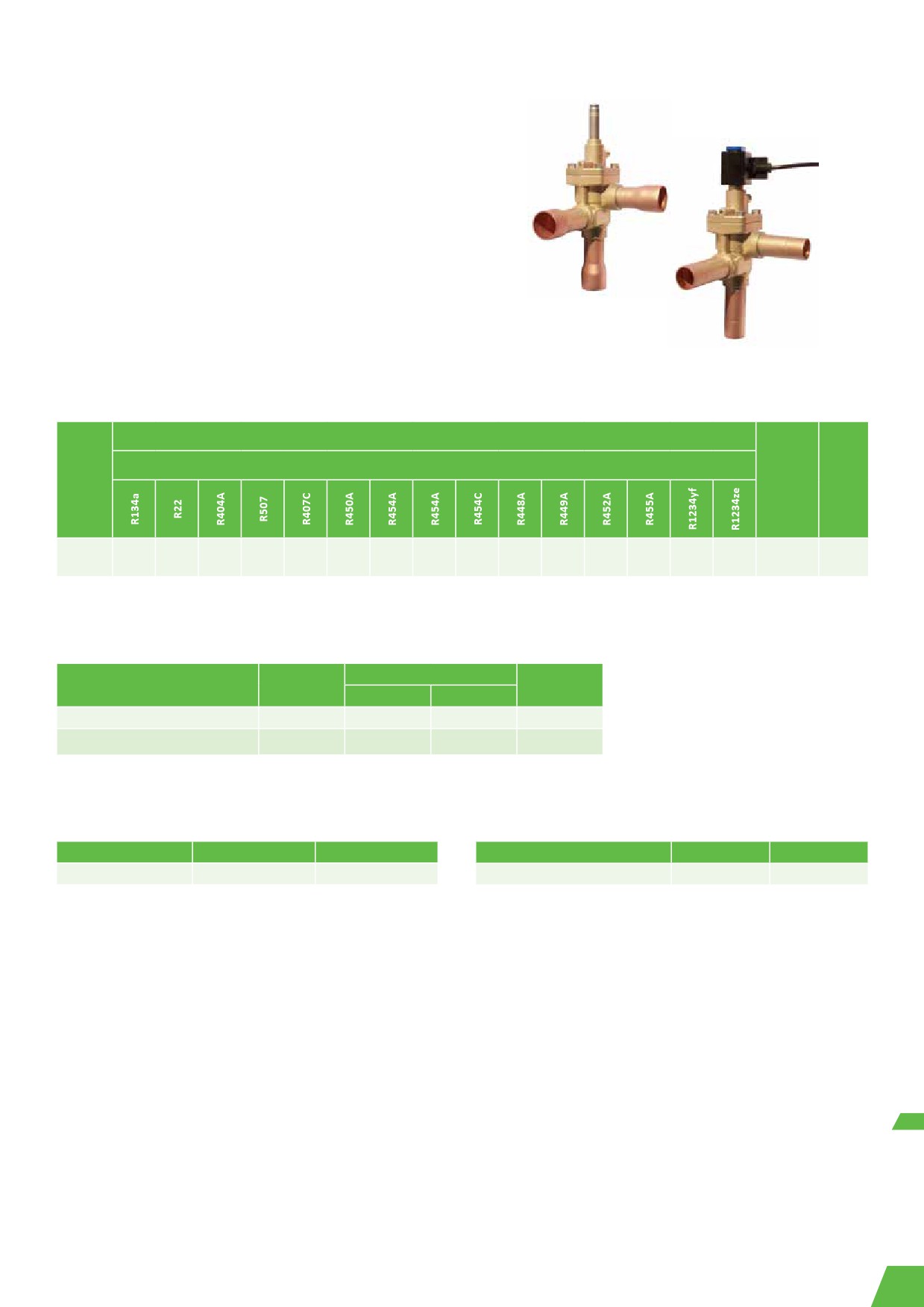

3-ходовые электромагнитные клапаны M36
Характеристики
• Для систем рекуперации тепла
• Требуется пилотное соединение с трубопроводом всасывания,
нет минимального падения давления
• Компактная конструкция
• Конструкция, позволяющая производить пайку без разборки
• Макс, рабочее давление PS: 35 бар
Опции:
• Катушки и кабели для разных напряжений, см, раздел «Катушки
ESC и кабели»
M36-118
M36-078 с катушкой ESC
и преобразователем DS2
Производительность
Номинальная производительность Qn (кВт)
Горячий газ
Kv-
Мин.
Модель
значение
∆p
(м3/ч)
(бар)
M36
28,9
35,1
31,3
30,4
38,5
26,4
36,7
36,7
32,3
36,2
35,7
31,4
35,1
24
23,9
6,7
0
Номинальная производительность при температуре конденсации +38 °С, температуре кипения +4 °С (давление насыщ. пара / насыщ. жидкости), разность давлений между
входом и выходом клапана 0,15 бар. Для выбора других условий эксплуатации используйте программу подбора «Controls Navigator».
Таблица подбора
Соединение под пайку / ODF
Тип
№ для заказа
Тип катушки
мм
дюймы
M36-078
801420
22
7/8
ESC
M36-116
801421
1 1/8
ESC
Дополнительное оборудование и запасные части
Комплект прокладок
Ремонтный комплект
Описание
Тип
№ для заказа
Описание
Тип
№ для заказа
M36
KS30177-1
801268
M36 (верхний узел с прокладкой)
M36-UNF
801440
245
246
2
Механические
регуляторы давления
Основная терминология и техническая информация
Регуляторы производительности
Регуляторы давления в картере
Регуляторы АСР и СРНЕ являются байпасными регуляторами
Регуляторы PRC служат для предотвращения чрезмерного повышения
производительности и служат для компенсации избыточной
давления всасывания, а следовательно, для защиты двигателей
производительности путем байпасирования горячего газа. Таким образом,
компрессора от перегрузки.
они предотвращают падение давления в испарителе при достижении
определенного уровня.
Излишне высокое давление всасывания может возникнуть при пуске
системы в условиях высоких давлений кипения или после оттайки.
Если байпасирование горячего газа производится в трубопровод
Регуляторы давления в картере настраиваются на максимально допустимую
всасывания, для уменьшения перегрева всасываемого газа используется
величину давления всасывания в компрессоре, указанную производителем
инжекционный клапан и электромагнитный клапан. В этом случае
компрессора.
производительность не должна падать ниже 60 % от максимального
значения, так как возможны проблемы с возвратом масла.
Подбор регуляторов давления
Если байпасирование горячего газа производится на вход испарителя,
в инжекционном клапане нет необходимости. При расчете байпаса
Тип
необходимо учитывать дополнительный объем газа. Проблемы с возвратом
Критерий подбора
ACP
CPHE
PRE
PRC
масла не должны возникнуть даже при 100 % байпасировании.
Регулятор
+
+
производительности
Регуляторы давления в испарителе
Регулятор давления в
+
испарителе
Регуляторы PRE служат для поддержания в испарителе давления выше
определенного уровня. Основной областью применения являются системы,
Регулятор давления в
+
состоящие из нескольких испарителей с разными температурами кипения
картере
и общим трубопроводом всасывания.
Можно избежать замерзания воды в охладителях и системах
кондиционирования, поддерживая температуру кипения выше 0 °С даже
при существенном снижении нагрузки.
248

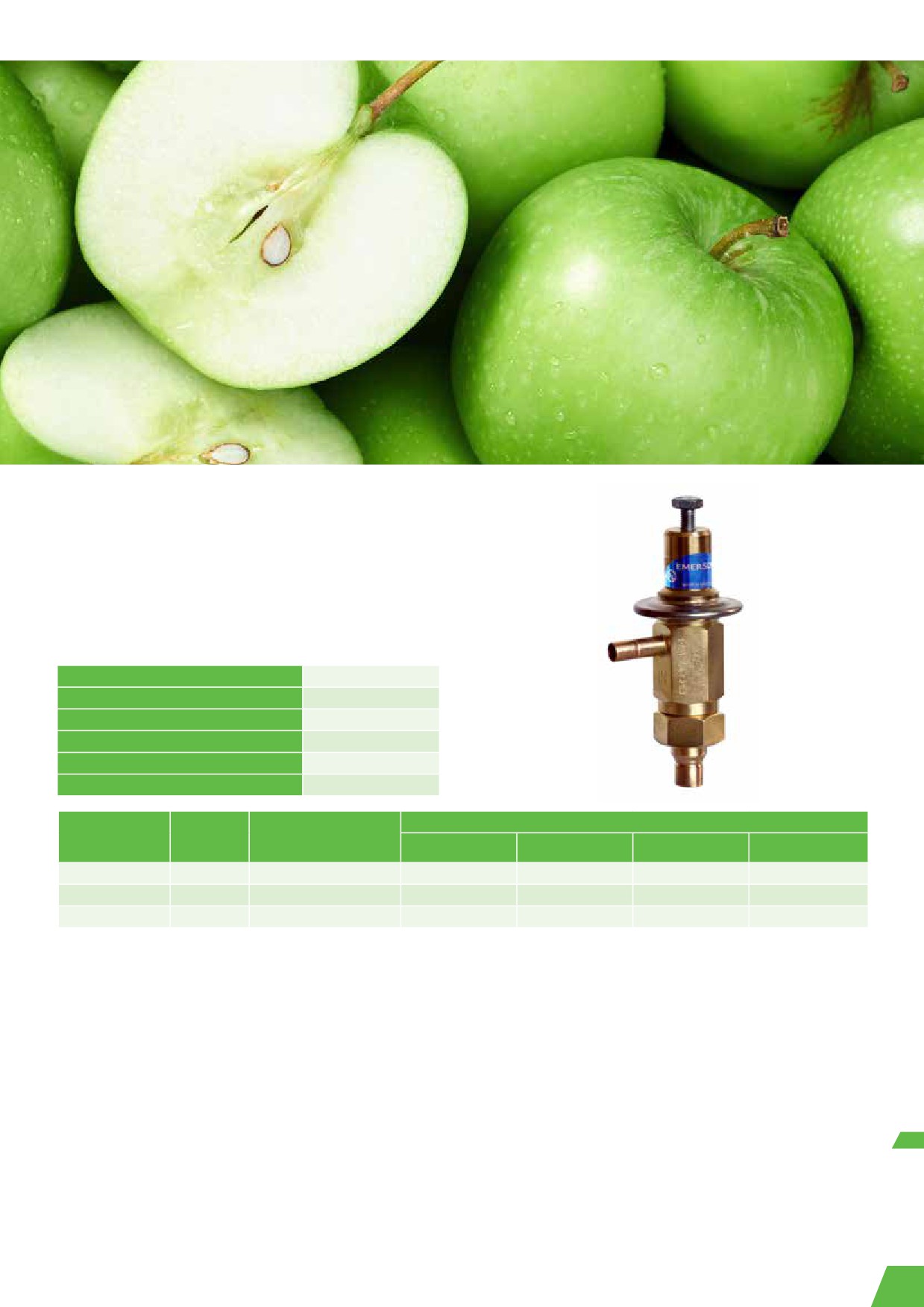

Регулятор производительности ACP
Характеристики
• Высококачественные материалы и новейшие технологии обеспечивают
высокую надежность и длительный срок службы
• Внутреннее выравнивание давления
• Компактная конструкция
Технические характеристики
Диапазон регулирования
0 ... 5 бар
Заводская настройка
2,7 бар
Макс, рабочее давление PS
31 бар
Диапазон рабочей температуры TS
-40 °C ... 120 °C
Диапазон температуры окружающей среды
-40 ... 50 °C
ACP
Диапазон температуры транспортировки
-40 ... 70 °C
Соединение Угловой
Номинальная производительность байпаса (кВт)
№ для
Модель
корпус под пайку/ODF,
заказа
R134a
R22
R407C
R404A / R507
дюймы
ACP 1
047 680
1/4 x 3/8”
0,21
0,35
0,41
0,30
ACP 3
047 283
1/4 x 3/8”
0,50
0,77
0,89
0,68
ACP 5
053 374
3/8 x 3/8”
1,18
1,83
2,12
1,59
Примечание 1. Номинальная производительность при температуре конденсации +38 °С, температуре кипения +4 °C (температура насыщ. / насыщ. пар) и
переохлаждении жидкости 1 K на входе в расширительный клапан. Для выбора других условий эксплуатации используйте программу подбора
«Controls Navigator».
249
содержание .. 6 7 8 9 ..
