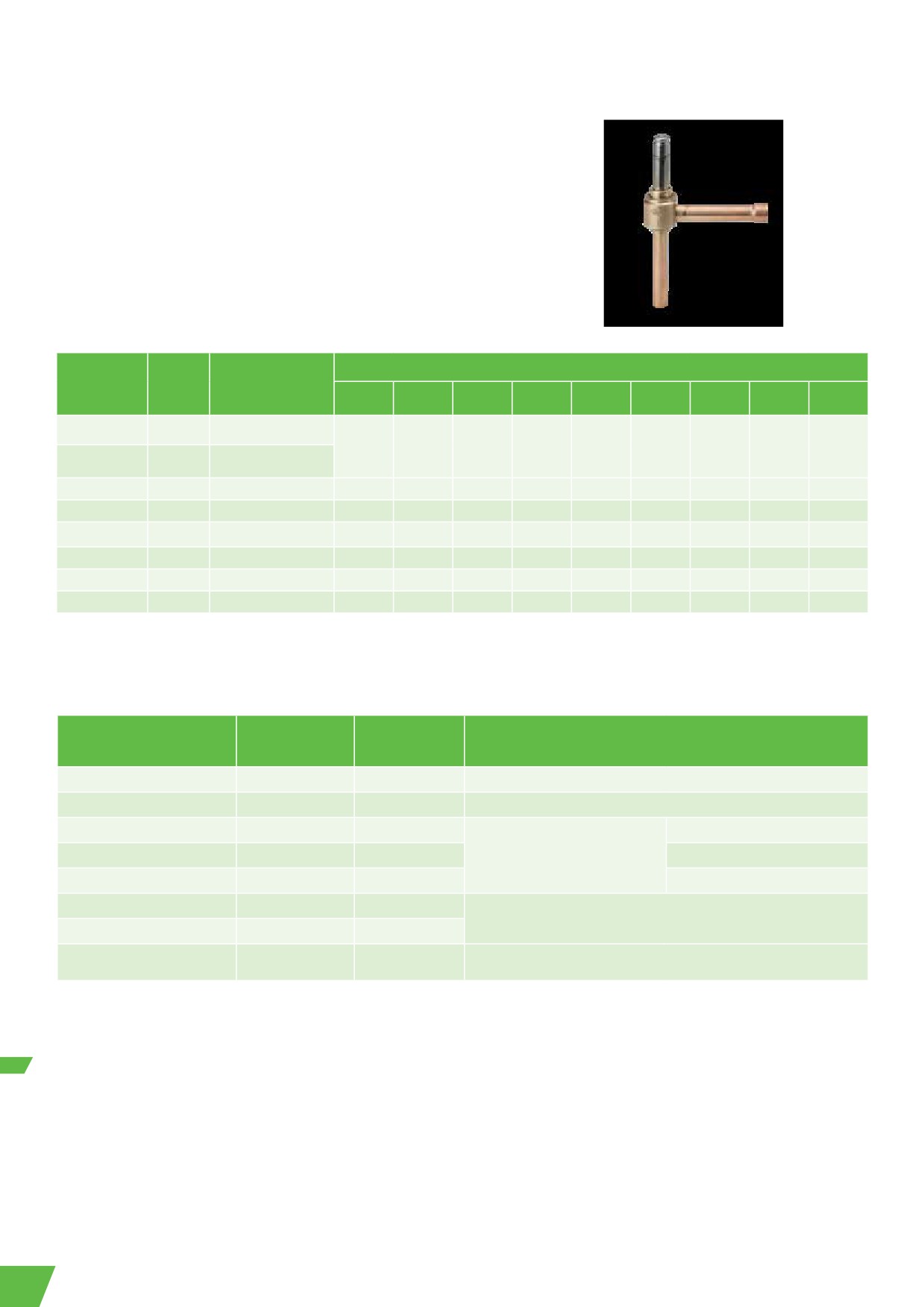

Общий каталог продукции для холодильной техники, кондиционирования и тепловых насосов Emerson (2022 год)

Электронные расширительные клапаны, EX2 Широтно-импульсная модуляция и

сменные дросселирующие вставки Могут использоваться с контроллерами торгового

оборудования EC2

Особенности

• Широтно-импульсная модуляция

• Возможность полного перекрытия потока позволяет обойтись без дополнительного

соленоидного клапана

• Плунжер с демпфером снижает шумовой эффект при гидроударах

• Один корпус клапана может использоваться для установки любой из 6 вставок, что

обеспечивает 7 диапазонов производительности

EX2 с

• Долгий срок службы, высокая надежность

дросселирующей

• Макс. рабочее давление PS: 40 бар

вставкой

• Диапазон средних температур, TS: -40...+65°C

Таблица подбора

Номинальная производительность при 100%-ном открытии клапана (кВт)*

№ для

Тип

Описание

заказа

R134a /

R22 /

R404A /

R407C /

R448A /

R449A /

R450A /

R513A /

R452A /

OM5

R507

OM5

Клапан без вставки

EX2-M00

801091

10 x 12 мм

13,3

17,2

12,1

18,7

17,2

16,8

11,7

12,0

Клапан без вставки

EX2-I00

801090

3/8 x 1/2"

EXO-004

801089

Вставка 4

8,5

10,9

7,7

11,8

10,9

10,6

7,4

7,6

8.3

EXO-003

801088

Вставка 3

5,6

7,2

5,1

7,8

7,2

7,0

4,9

5,0

5.5

EXO-002

801087

Вставка 2

3,3

4,3

3,0

4,7

4,3

4,2

2,9

3,0

3.3

EXO-001

801086

Вставка 1

2,5

3,2

2,3

3,5

3,2

3,1

2,2

2.4

EXO-000

801085

Вставка 0

1,2

1,6

1,1

1,7

1,6

1,1

1.2

EXO-00X

801084

Вставка Х

0,7

0,9

0,6

1,0

0,9

0,6

0.7

Note 1: Nominal conditons: Evaporatng Temperature +4°C (dew point), Condensing Temperature +38°C (bubble point), Subcooling 1 K

For selecton of other operaton conditons, please use the „Controls Navigator“ selecton tool.

Note 2: *) Orifice should be selected at maximum 80% of Qn to allow covering the load fluctuaton.

Дополнительное оборудование

№ для заказа

Тип

№ для заказа

(Групповая

Описание

упаковка*)

ESC 24V

801033

Катушка 24 В пер. т. / 50 Гц

ESC 230V

801031

Катушка 230 В пер. т. / 50 Гц

ASC-N15

804570

804570M / OM5

Длина кабеля 1,5 м

ASC-N30

804571

804571M / OM5

Кабельная сборка с разъемами

Кабель 3,0 м

ASC-N60

804572

Длина кабеля 6,0 м

Разъем PG9

801012

Разъем с направляющей кабеля

Разъем PG11

801013

Отвинчивающаяся крышка

ESC-K01

801034

(вкл. 2 уплотнительных кольца с держателем)

Примечание. *) Групповая упаковка = 20 шт.

190

Электронные расширительные клапаны CX2 Широтно-импульсная модуляция и сменные

дросселирующие вставки для CO₂ при высоких давлениях Могут использоваться с

контроллерами торгового оборудования ЕС2

Особенности

• Широтно-импульсная модуляция

• Обеспечивают полное перекрытие потока, что позволяет обойтись без

дополнительного электромагнитного клапана

• Плунжер с демпфером снижает шумовой эффект при гидроударах

• Один корпус клапана может использоваться для установки любой из 6 вставок,

что обеспечивает 7 ступеней производительности до 28,2 кВт (R744)

• Долгий срок службы, высокая надежность

• Макс. допустимое давление (PS): 90 бар

• MOPD: 65 бар

Таблица подбора

Номинальная производительность (кВт)

Тип

№ для заказа

Описание

постоянно открыт, нагрузка 100%

R 744

CX2-I00

801095

Клапан: 3/8" x 1/2" ODF

28,2

EXO-004

801089

Вставка 4

17,9

EXO-003

801088

Вставка 3

11,8

EXO-002

801087

Вставка 2

7,0

EXO-001

801086

Вставка 1

5,2

EXO-000

801085

Вставка 0

2,6

EXO-00X

801084

Вставка Х

1,5

Примечание 1. Номинальная производительность при температуре кипения -10°C, температуре жидкости +10°C (45 бар) и переохлаждении 1 К. Для других условий

эксплуатации воспользуйтесь таблицей быстрого подбора или программой подбора «Controls Navigator»

Примечание 2. В таблице приведена производительность при 100%-й нагрузке (клапан открыт постоянно). Однако клапан рекомендуется использовать с неполной

нагрузкой (50-80%), чтобы учесть возможные колебания нагрузки системы. При использовании с контроллером торгового оборудования EC2 клапан

работает в цикле с шириной импульса 6 с.

Примечание 3. CX2 является расширительным клапаном, на вход которого во время работы подается CO2 в жидкой фазе.

Дополнительное оборудование

№ для заказа

Тип

№ для заказа

(Групповая

Описание

упаковка*)

ESC 24V

801033

Катушка 24 В пер. т. / 50 Гц**

ESC 230V

801031

Катушка 230 В пер. т. / 50 Гц**

ASC-N15

804570

804570M / OM5

Длина кабеля 1,5 м

ASC-N30

804571

804571M / OM5

Кабельная сборка с разъемами

Кабель 3,0 м

ASC-N60

804572

Длина кабеля 6,0 м

Разъем PG9

801012

Разъем согласно EN 175301 с кабельным вводом

Разъем PG11

801013

Отвинчивающаяся крышка

ESC-K01

801034

(вкл. 2 уплотнительных кольца с держателем)

Примечание. *) Групповая упаковка = 20 шт.

**) Катушки на 50 Гц имеют низкий макс. рабочий перепад давления при частоте 60 Гц.

Уровни макс. рабочего перепада давления зависят от напряжения питания катушки

Макс. рабочее падение

Напряжение питания катушки

давления:

65 бар

Номинальное напряжение 24 В пер. т.

Номинальное напряжение 230 В пер. т.

60 бар

24 В пер. т. при -5 % = 22,8 В пер. т.

230 В пер. т. при -5 % = 218,5 В пер. т.

50 бар

24 В пер. т. при -10 % = 21,6 В пер. т.

230 В пер. т. при -10 % = 207 В пер. т.

45 бар

24 В пер. т. при -15 % = 20,4 В пер. т.

230 В пер. т. при -15 % = 195,5 В пер. т.

Примечание. Значения макс. рабочего перепада давления действительны только для частоты напряжения питания 50 Гц.

191

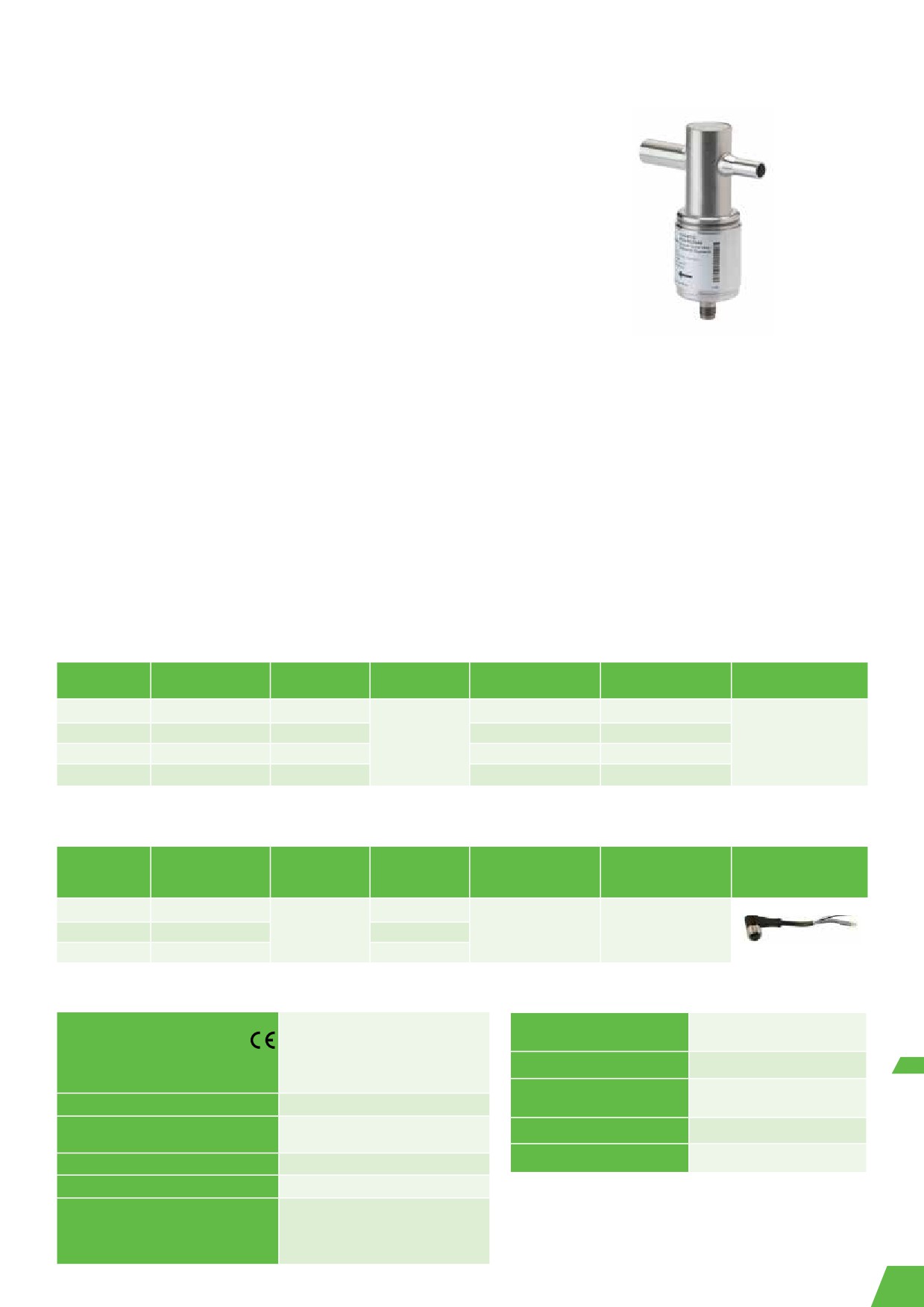

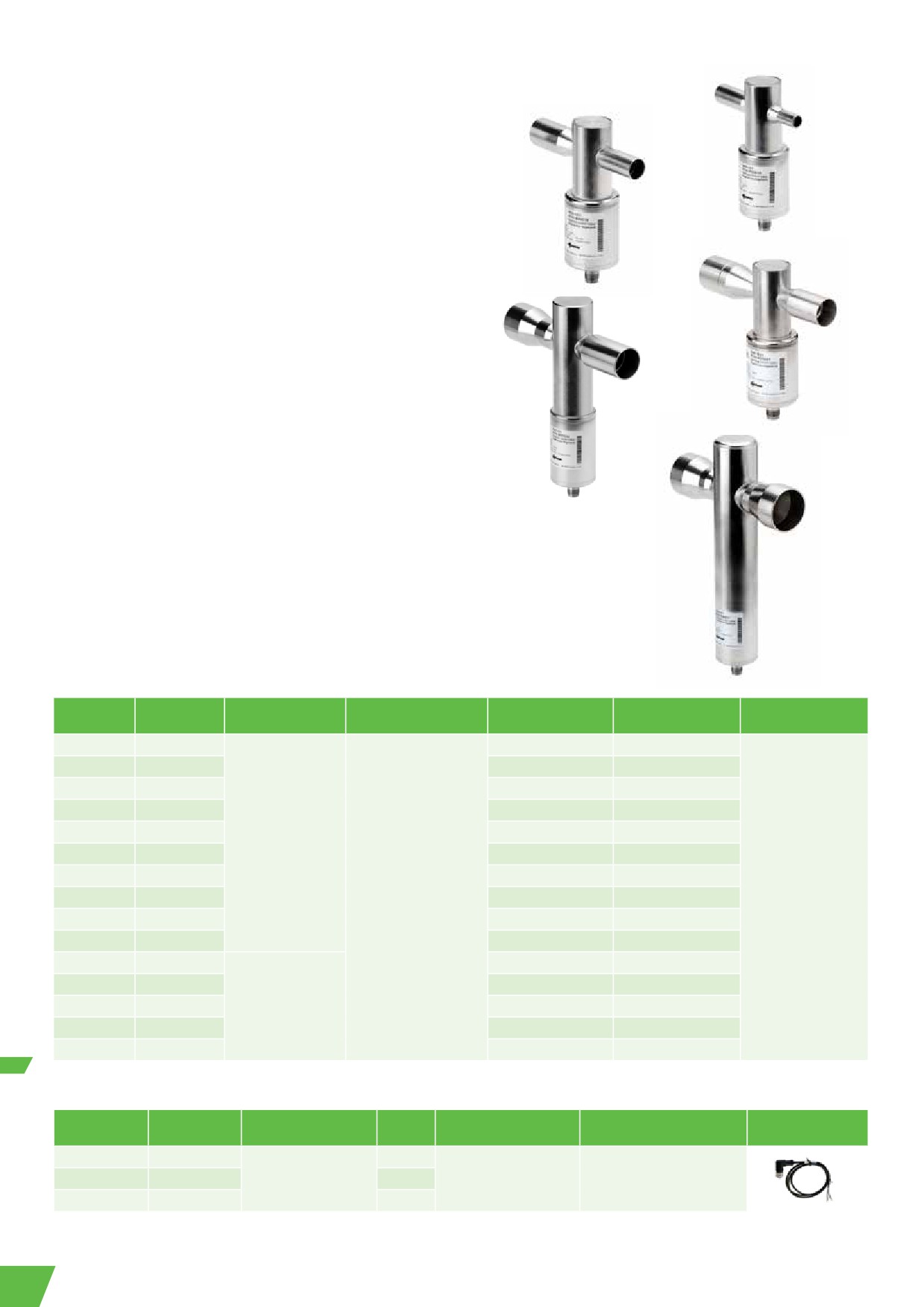

Электрические регулирующие клапаны EX4-8

Особенности

•

Универсальность - можно использовать как ТРВ, регулятор байпаса

горячего газа, регулятор всасываемого газа, регулятор гидростатического

давления, регулятор уровня и т, д,

•

Полностью герметичная конструкция (без резьбовых соединений

между корпусом клапана и отсеком двигателя)

•

Могут использоваться со всеми распространенными хладагентами

EX5

(ХВФУ, ГФУ, ГФО/ГФО-смесями), а также в субкритических CO2-системах

EX5

•

С шаговым двигателем

•

Малое время открытия и закрытия

•

Малое время полного хода задвижки

•

Высокая точность и стабильность регулирования

•

Полное перекрытие проходного сечения трубопровода, что

позволяет обойтись без дополнительного электромагнитного клапана

•

Двунаправленные конфигурации, предназначенные

для тепловых насосов

•

Линейная характеристика регулирования производительности

EX6

•

Крайне широкий диапазон производительности (10 … 100 %)

•

Непрерывное регулирование массового расхода, отсутствие ударных

нагрузок (гидроударов) в холодильном контуре

•

Высокая надежность благодаря соединению двигателя с клапаном

EX7

напрямую (без приводного механизма)

•

Задвижка и порт, изготовленные из керамического материала,

обеспечивают высокую точность регулирования и не подвержены износу

•

Европейский патент № 0743476, патент США № 5735501, патент

Японии № 28225789

•

Сбалансированная конструкция

•

Корпус и соединения из нержавеющей стали

•

PS: EX4-EX7 60 бар, EX8 56 бар

•

Температура жидкости на входе TS:

однонаправленный: -50 ... +100 °C, двунаправленный: -40 ... +80 °C

EX8

Таблица подбора (производительность указана на след, странице)

Диапазон

Электрическое

Модель

№ для заказа

Конструкция

Вход

Выход

производительности

соединение

EX4-I21

800 615

3/8” ODF

5/8” ODF

EX4-M21

800 616

10mm ODF

16mm ODF

EX5-U21

800 618

5/8” (16mm) ODF

7/8” (22mm) ODF

EX6-I21

800 620

7/8” ODF

1-1/8” ODF

EX6-M21

800 621

22mm ODF

28 mm ODF

Однонаправленная

EX7-I21

800 624

1-1/8” ODF

1-3/8” ODF

EX7-M21

800 625

28mm ODF

35mm ODF

EX8-M21

800 629

10 ... 100%

42mm ODF

Разъём M12

EX8-U21

800 630

1-3/8” (35mm) ODF

EX8-I21

800 631

1-5/8” ODF

EX4-U31

800 617

5/8” (16mm) ODF

EX5-U31

800 619

7/8” (22mm) ODF

Двунаправленная

EX6-I31

800 622

1-1/8” ODF

(тепл, насос)

EX6-M31

800 623

28mm ODF

EX7-U31

800 626

1 3/8” (35mm) ODF

Кабели с разъемами

Соединение

Соединение с приводом

Модель

№ для заказа

Диапазон температур

Длина

Внешний вид

с клапаном

или контроллером

EXV-M15

804 663

1,5 m

EXV-M30

804 664

-50 … +80°C

3,0 m

M12, 4 контакта

Незакрепленные провода

EXV-M60

804 665

6,0 m

192

Производительность

Номинальная производительность…

…при использовании в качестве расширительных и инжекционных клапанов (кВт) (10%…100%)

Тип

EX4

19.3

12.8

16.5

11.5

17.4

17.8

9.2

12.5

16.5

16.1

11.3

11.5

28.6

16.2

13.5

9.2

22.1

15.6

EX5

37.9

EX6

140

120

126

130

197

120

117

160

208

118

161

114

EX7

385

255

330

230

347

357

186

541

250

329

322

225

230

200

441

573

324

270

184

443

313

EX8

1027

680

880

613

925

495

1442

666

878

857

600

614

532

1175

1528

865

720

491

1180

833
