Takeshi КОМПАКТНЫЙ ЭКСКАВАТОР TB125, TB135, TB145. Руководство по использованию - часть 10
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Кондиционер (ТВ135/ТВ145)
Если не работает кондиционер.
Если кондиционер не охлаждает и не греет воздух, выключите вентилятор и
свяжитесь с филиалом сервиса для проверки и/или починки.
ВАЖНО: Продолжительное использование неисправного кондиционера может
повредить его элементы.
ВАЖНО: Использование кондиционера, в котором нет хладагента, повредит
компрессор. Будьте особенно осторожны и не допускайте этого.
ВАЖНО: Филиал сервиса всегда должен добавлять или заменять хладагент.
Обязательно используйте хладагент R134a (800) г.
351
ДОПОЛНЕНИЯ И УСТРОЙСТВА

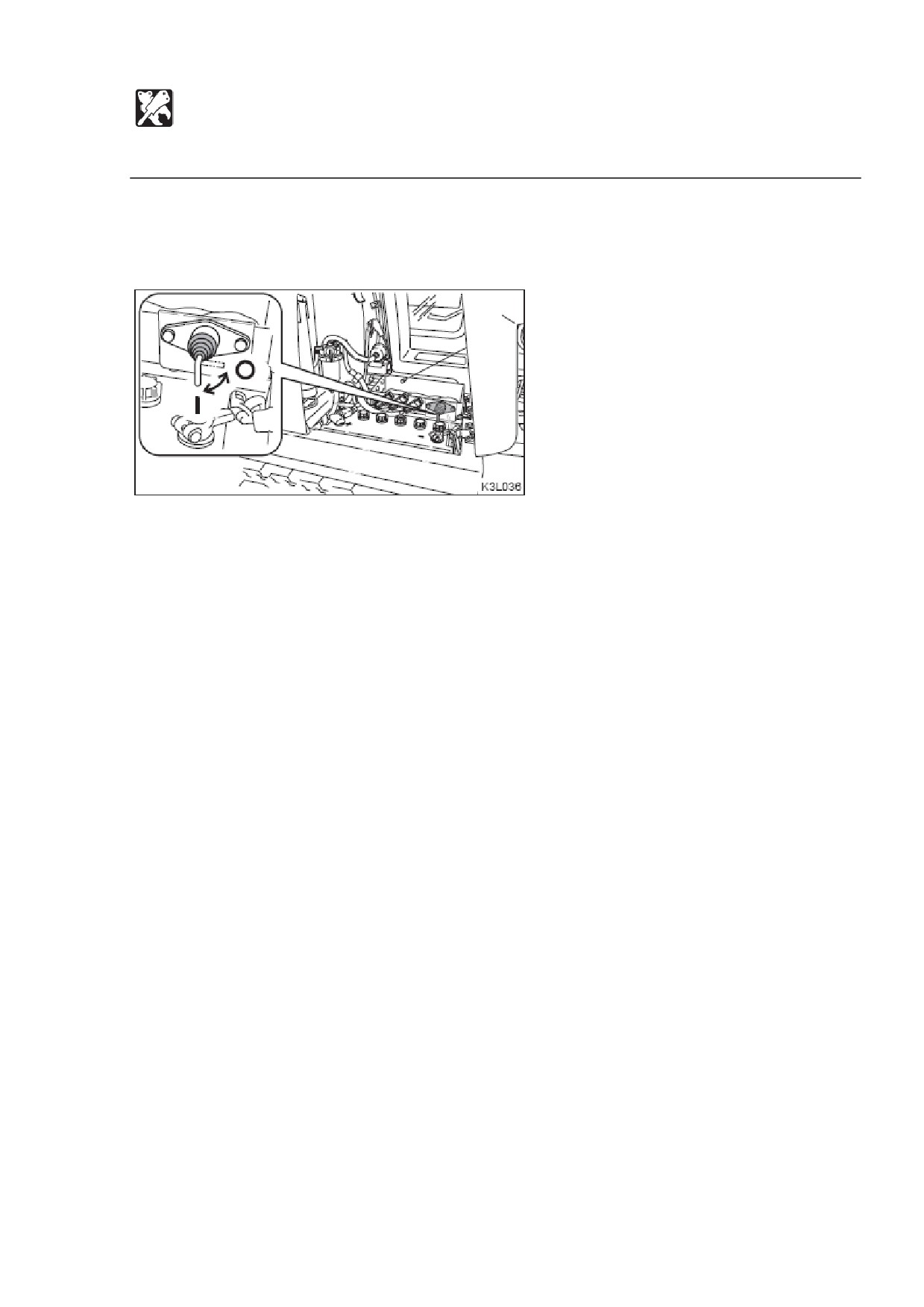

Переключатель батареи
ВАЖНО: никогда не приводите этот переключатель в положение OFF (O) при
работающем двигателе.
Это может повредить электрическую систему.
OFF (O)
« Отключает электрический цикл. Обязательно выключайте этот
переключатель при постановке машины на длительное хранение или проведении
техобслуживания электрической системы.
ON (I ) « Подсоединяет электрическую систему. Проверьте, включен ли этот
переключатель прежде, чем запускать двигатель.
Дополнение: Выключение этого переключателя приведет к отключению всех
электрических цепей и сбросу предустановочных кнопок радио.
352
ЗАМЕТКИ
353
ДОПОЛНЕНИЯ И УСТРОЙСТВА

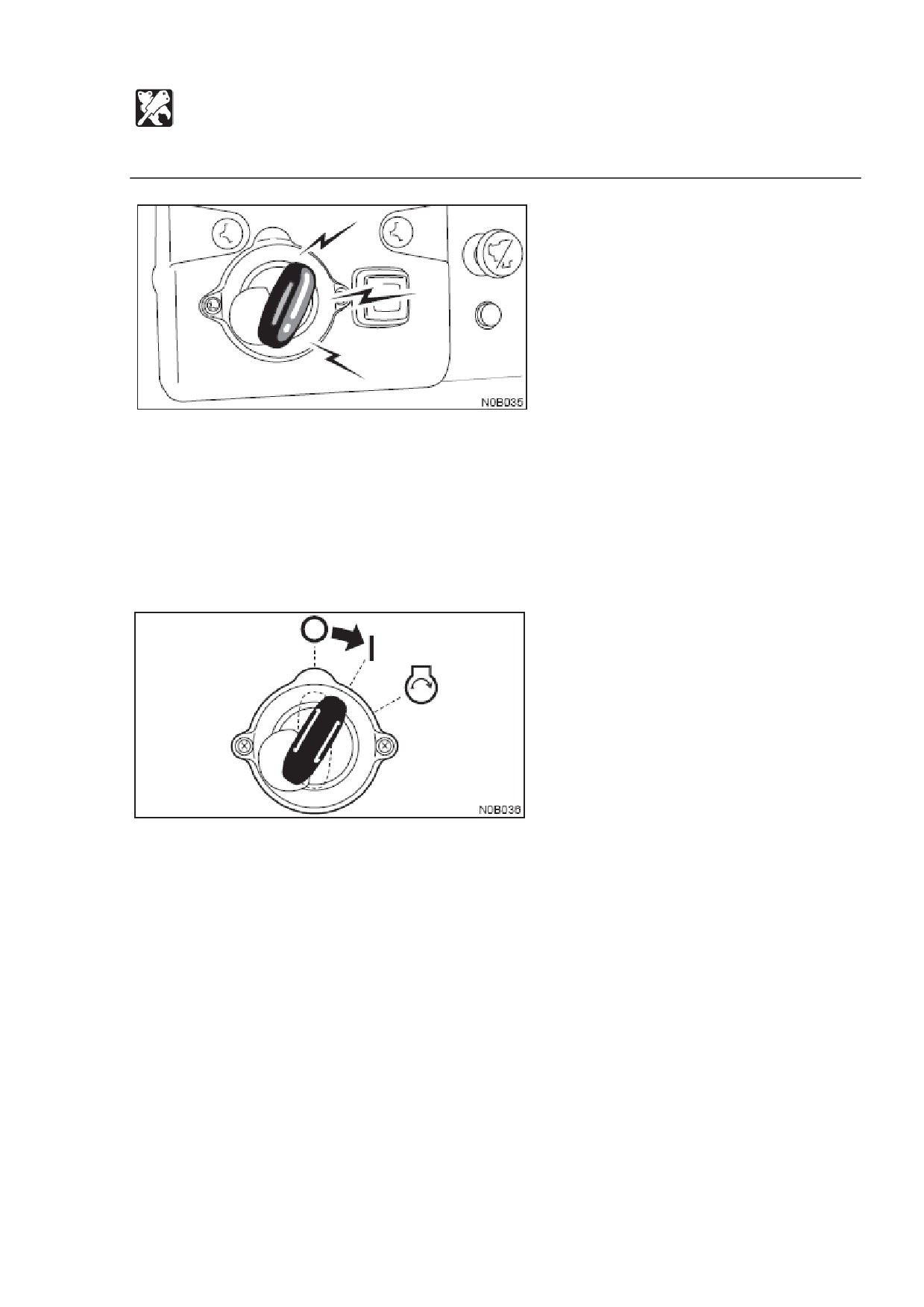

Иммобилизационная система
Иммобилизационная система - устройство, предотвращающее угон машины с
помощью фальшивых ключей и т.п. Машина обменивается с ключом сигналами, и
двигатель не запустится, если ключ не включен в число иммобилизационных или
не является ключом регистрации. При попытке заставить двигатель запуститься с
помощью подделанного ключа активируется устройство тревоги.
Остановка тревоги.
При помощи одного из иммобилизационных или регистрационного ключа
переключите стартер из OFF(O) в ON(I). При идентификации сигнала тревога
прекращается.
354
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Иммобилизационная система

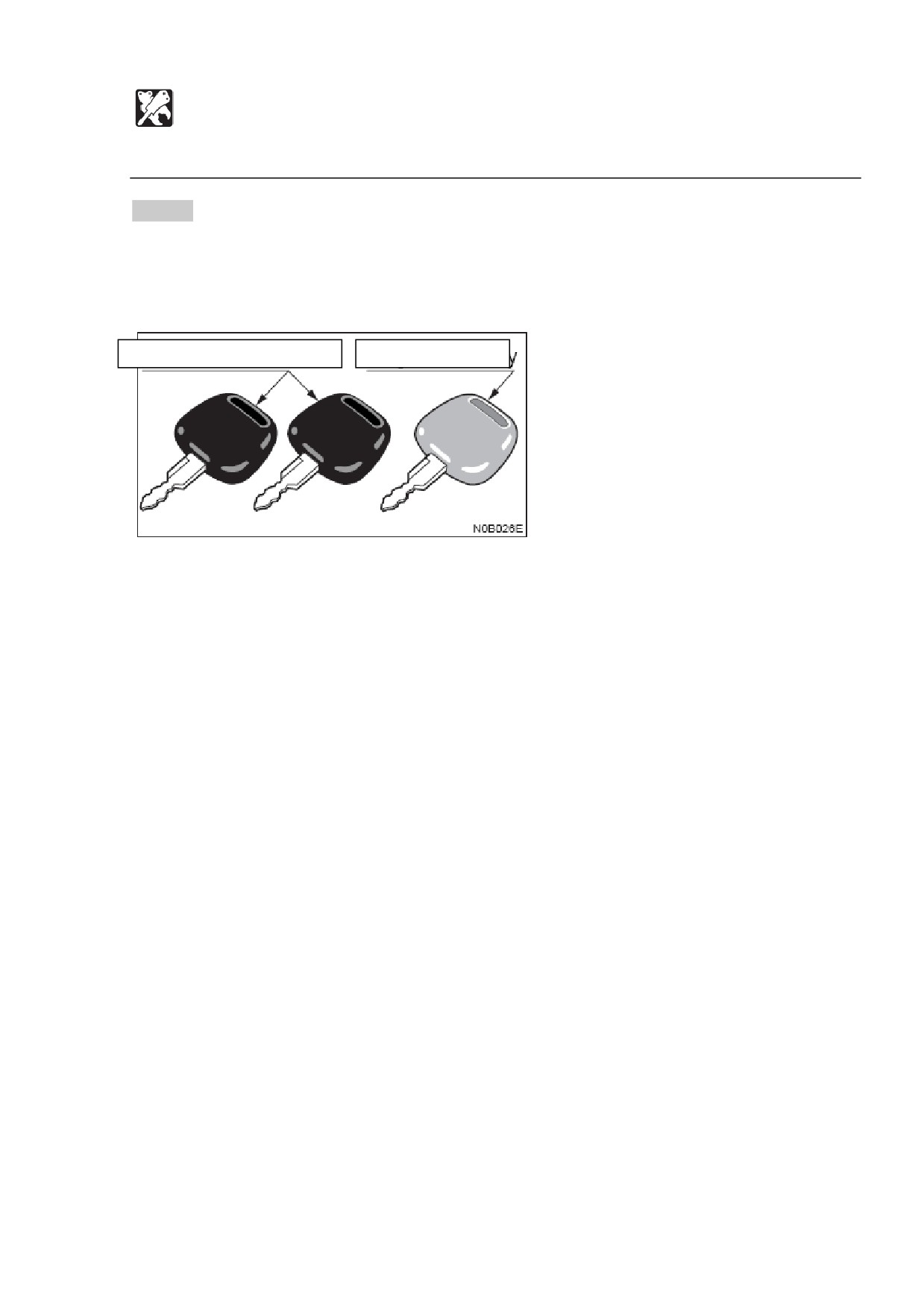

Ключи.
Машина поставляется с двумя иммобилизационными и одним регистрационным
ключом. Ключи используются для иммобилизационной системы
(устройство
предотвращения угона).
Иммобилизационные ключи.
Ключ регистрации
Иммобилизационный ключ (ручка: белая)
Иммобилизационный ключ используется не только для запуска и остановки
двигателя, но также для открывания и закрывания следующих мест:
Крышка наполнителя топлива.
Дверь кабины.
Крышки.
Регистрационный ключ (ручка: серая)
Регистрационный ключ используется для перерегистрации ключей
(перезапись кода ID). Его можно использовать в тех же местах, что и
иммобилизационный ключ. Если иммобилизационный ключ утерян и
приобретен новый, перерегистрируйте его.
См. стр. Х «Перерегистрация ключа».
Иммобилизационные ключи можно заказать индивидуально. Хотя, если
регистрационный ключ утерян, иммобилизационную систему необходимо
заменить. Будьте особенно осторожны, чтобы не потерять регистрационный ключ,
и храните его отдельно от иммобилизационных ключей.
ВАЖНО: Если прикоснуться к переключателю стартера или секции ключей
ключом другой иммобилизационной системы или металлическим предметом,
система более не сможет идентифицировать ID-коды ключей, и в этом случае
запуск двигателя станет невозможен.
355
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Иммобилизационная система

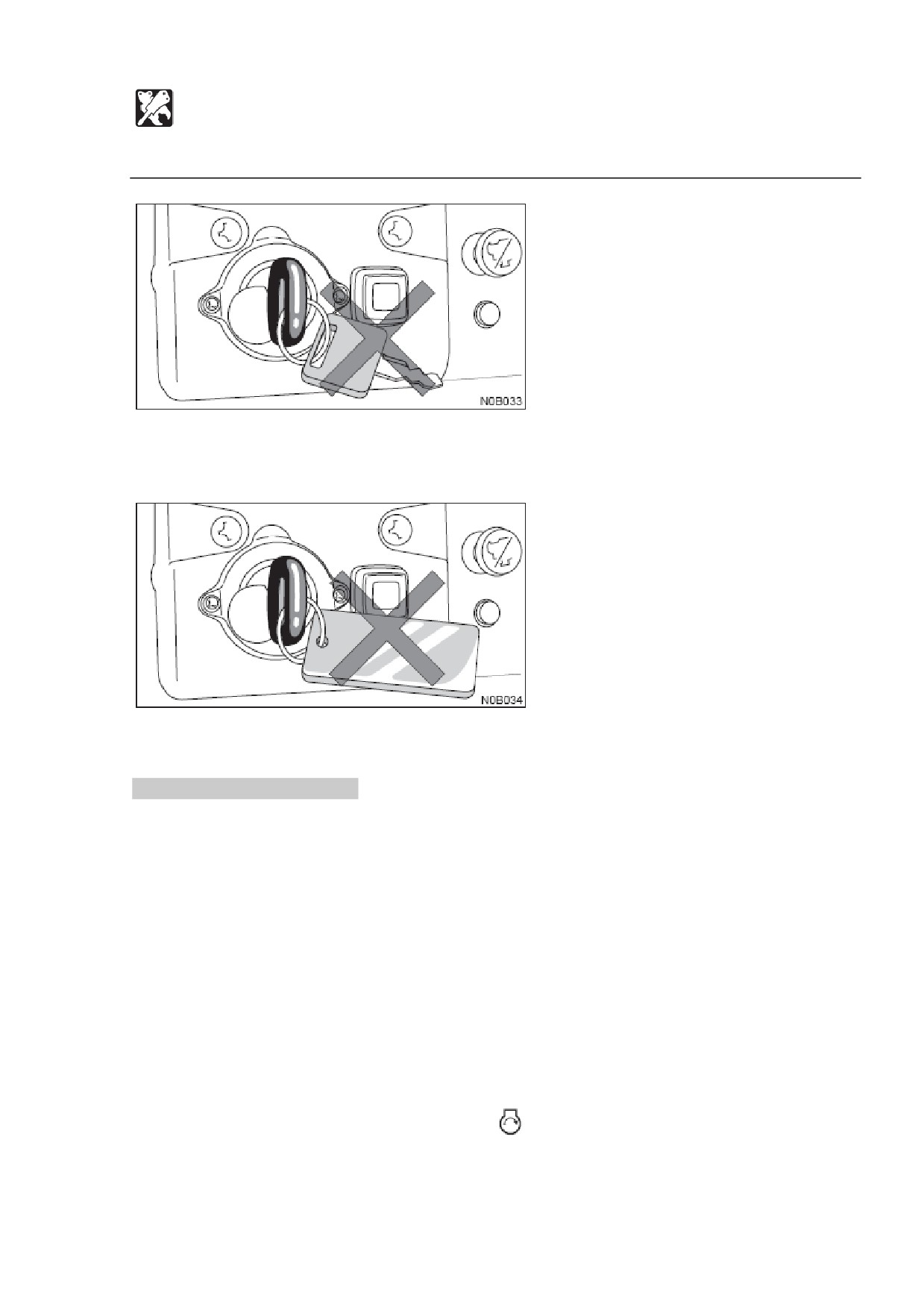

Не допускайте контакта ключей другой иммобилизационной системы с
ключами от вашей машины.
Не используйте металлические брелоки для ключей.
Перерегистрация ключей.
Перерегистрируйте ключи в следующих случаях:
Если один из иммобилизационных ключей утерян, перерегистрируйте
оставшиеся ключи, чтобы предотвратить угон.
Если вы приобретаете новые иммобилизационные ключи, их нужно
зарегистрировать, т.к. до этого их использовать нельзя.
Каждый раз при регистрации ключа ID-код меняется, поэтому все ключи,
которые у вас есть, тоже нужно перерегистрировать.
См. стр. Х «Иммобилизационная система».
ВАЖНО: Пожалуйста, прочитайте и усвойте указания по регистрации перед
началом процедуры. Если вы прерветесь в процессе, возможно, вам придется
начать сначала.
Не приводите ключ в положение START (
) при выполнении шагов 3-12.
356
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Иммобилизационная система

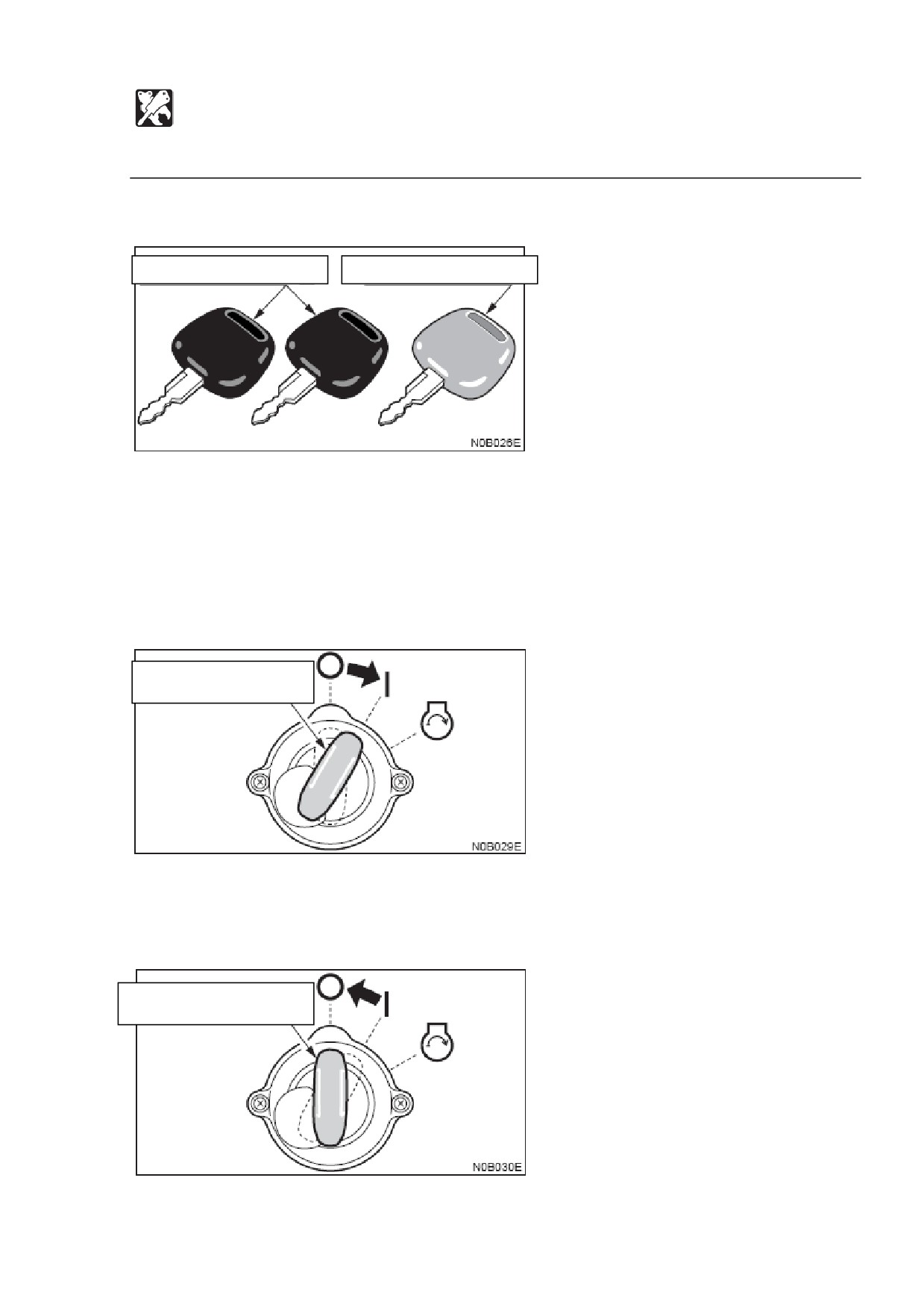

Процедура регистрации.
Иммобилизационные ключи
Ключ регистрации
1.
Подготовьте иммобилизационные ключи, которые вы собираетесь
зарегистрировать (максимум 5 ключей с черной ручкой), и ключ регистрации
(серая ручка).
2.
Проверьте, запускается ли двигатель ключом регистрации.
Если двигатель не запускается, возможно, ключ регистрации относится к
другой машине.
Это нужно проверить еще раз.
Ключ регистрации
3.
Вставьте ключ регистрации в переключатель стартера и переключите его из
положения OFF (O)в положение ON (I).
4.
Подержите примерно на 10 секунд.
Ключ регистрации
357

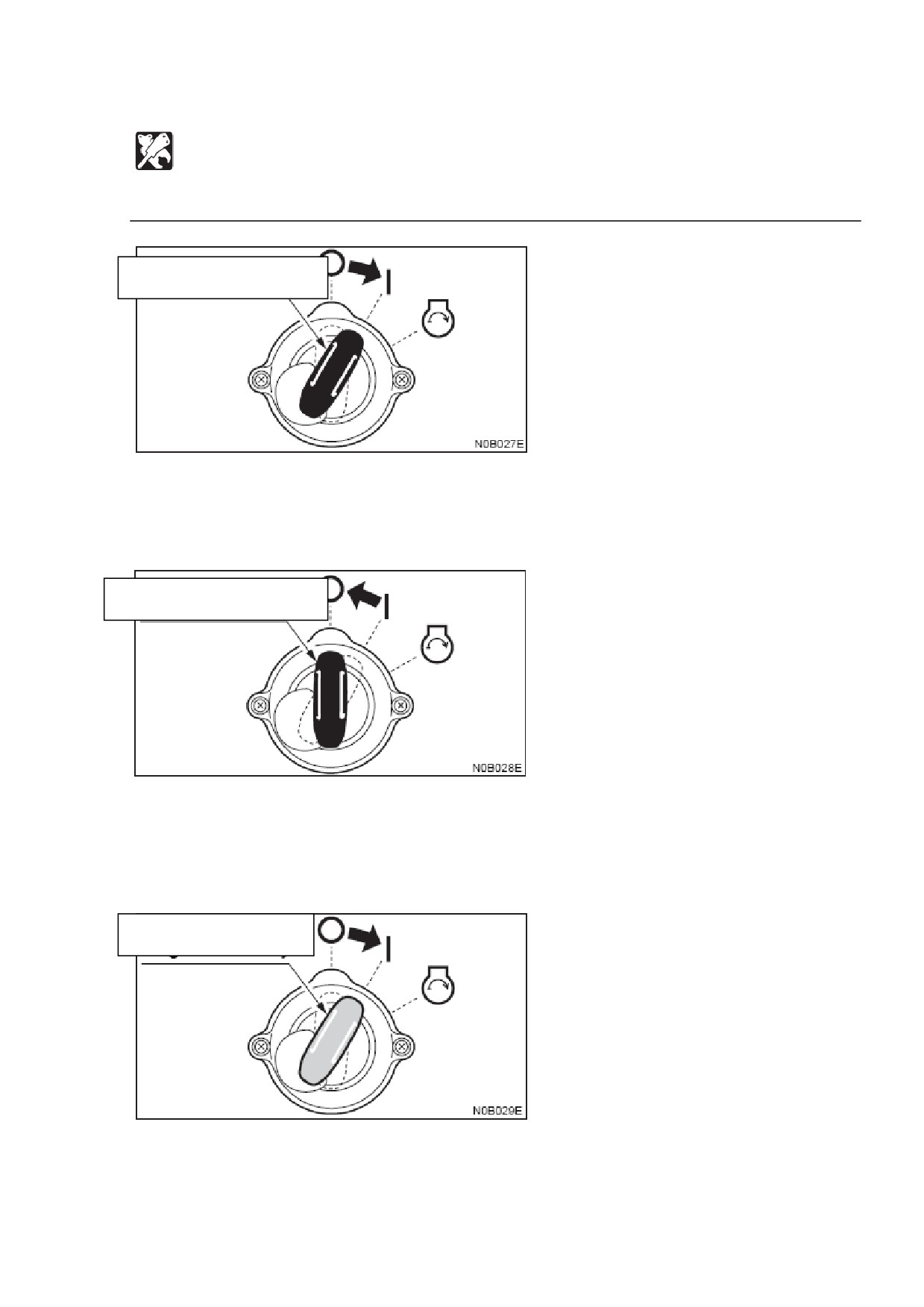

5. Верните в положение OFF
(O) из положения ON
(I) и выньте ключ
регистрации.
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Иммобилизационная система
Иммобилизационный ключ
6.
В течение 10 секунд вставьте иммобилизационный ключ в переключатель
стартера и переключите его из положения OFF (O) в положение ON (I).
7.
Подержите примерно на 10 секунд.
Иммобилизационный ключ
8.
Верните в положение OFF
(O) из положения ON
(I)
и выньте
иммобилизационный ключ.
9.
Проделайте шаги (6) и (8) для всех иммобилизационных ключей (максимум -
5), которые вы хотите зарегистрировать.
Ключ регистрации
10. В течение 10 секунд после регистрации иммобилизационных ключей вставьте
ключ регистрации в переключатель стартера и поверните его из положения
OFF (O) в положение ON (I).
11. Подержите примерно на 10 секунд.
358
ДОПОЛНЕНИЯ И УСТРОЙСТВА
Иммобилизационная система
Ключ регистрации

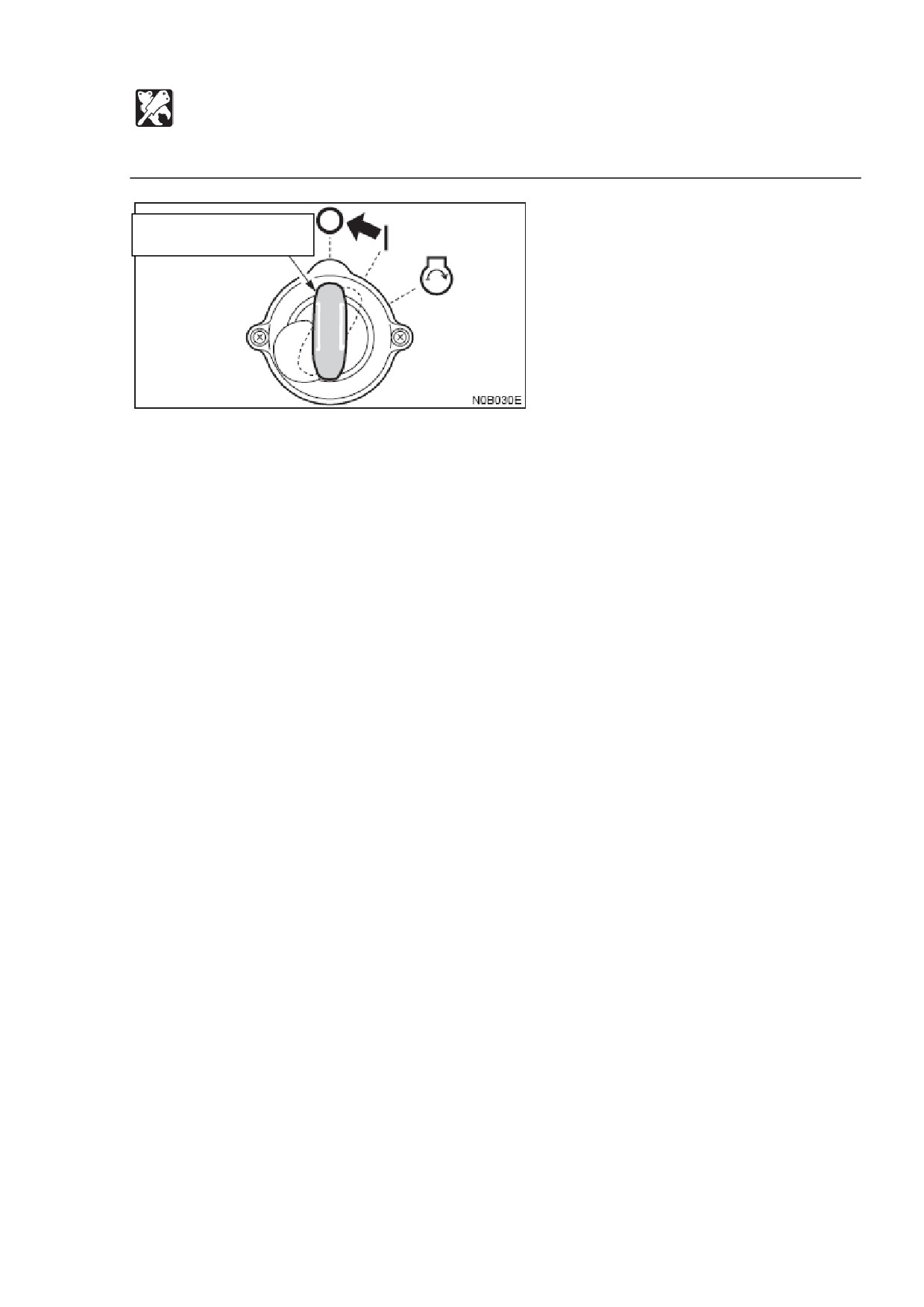

12. Верните в положение OFF
(O) из положения ON
(I) и выньте ключ
регистрации.
Это завершит процедуру регистрации.
13. Проверьте, запускается ли двигатель с помощью всех зарегистрированных
ключей (ключа регистрации и иммобилизационных ключей).
Если двигатель не запускается, перерегистрируйте ключи.
Если двигатель все еще не запускается, проконсультируйтесь с филиалом
продаж или сервиса Takeuchi.
359
