ДОПОЛНЕНИЯ И УСТРОЙСТВА

Сиденье на пневматической подвеске

(С) Амортизатор.

Амортизатор сиденья может быть специально настроен для условий дороги или

бездорожья.

Поверните рычаг (3) в нужное положение и отпустите его.

1. Мягкий режим.

2. Жесткий режим.

(D) Продольный изолятор.

Для отдельных условий работы подойдет продольный изолятор (4). Это значит,

что шокирующие удары в направлении работы могут быть лучше

самортизированы сиденьем оператора.

Положение 1 = продольный изолятор включен.

Положение 2 = продольный изолятор выключен.

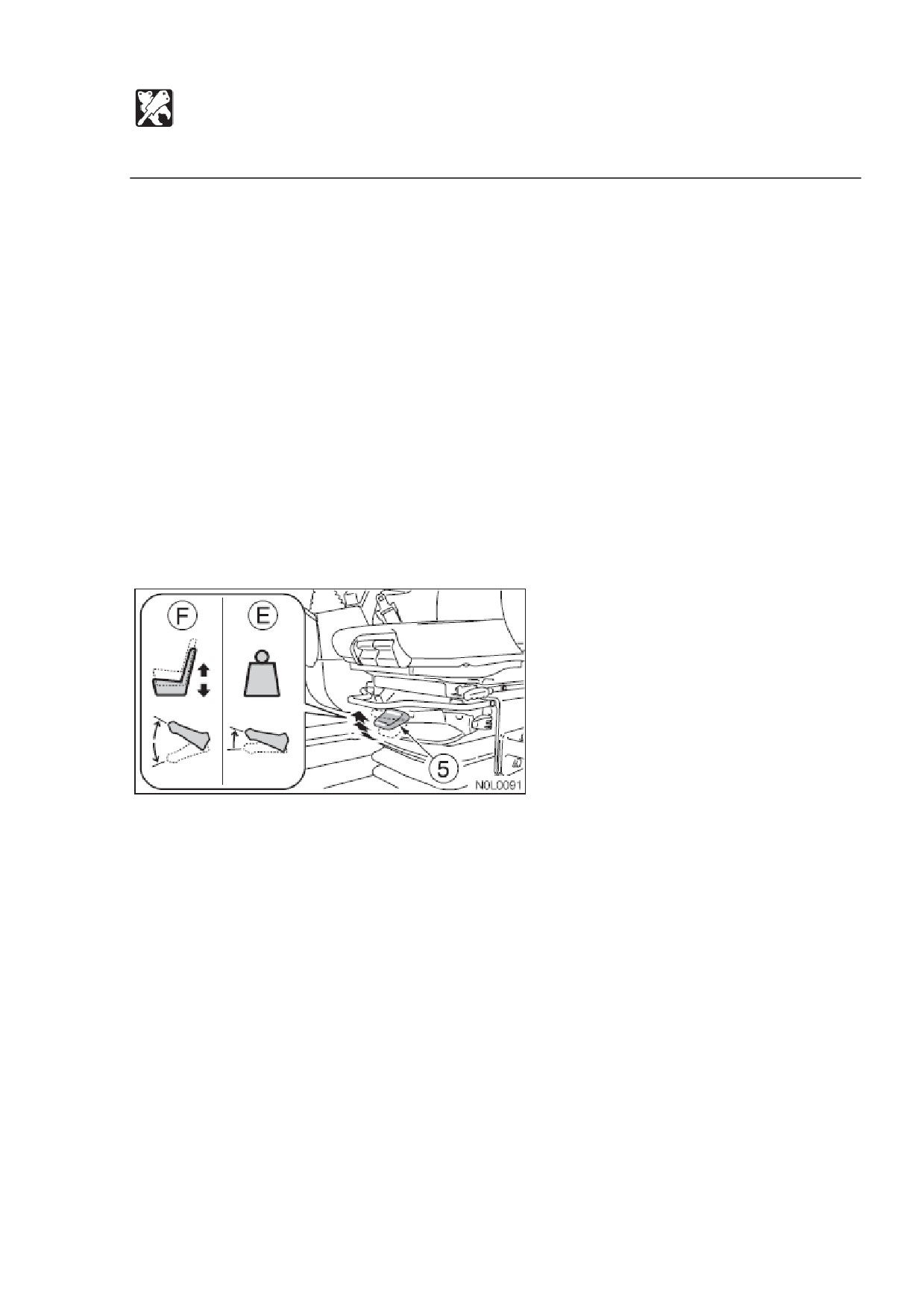

(Е) Регулировка веса.

ВАЖНО: Проводите регулировку веса, когда машина не двигается и оператор

сидит на сиденье. Если вес не отрегулировать, это приведет к неисправности.

ВАЖНО: При регулировке веса обязательно приведите амортизатор в мягкий

режим (1).

Сиденье нужно регулировать для веса оператора, потянув рычаг силового

привода (5) автоматического регулятора веса и высоты.

(F) Регулировка высоты.

ВАЖНО: Обязательно приведите амортизатор в мягкий режим

(1), когда

проводите регулировку высоты.

ВАЖНО: Чтобы избежать повреждений, не задействуйте рычаг силового привода

(5)

(компрессор) дольше, чем на 1 минуту. Подождите более 3х минут, чтобы

защитить компрессор, затем снова попробуйте манипулировать рычагом силового

привода (5).

ВАЖНО: Если регулировка высоты не работает исправно, опустите сиденье в

самое нижнее положение, затем снова проведите регулировку высоты.

320

ДОПОЛНЕНИЯ И УСТРОЙСТВА

Сиденье на пневматической подвеске

Высота сиденья может настраиваться с помощью пневматики без ограничений.

Высоту сиденья можно настраивать с помощью рычага силового привода (5). Если

регулировка достигает максимального или минимального значения, высота

настраивается автоматически, чтобы гарантировать передвижение с

минимальной тряской.

Шаг настройки: 80 мм.

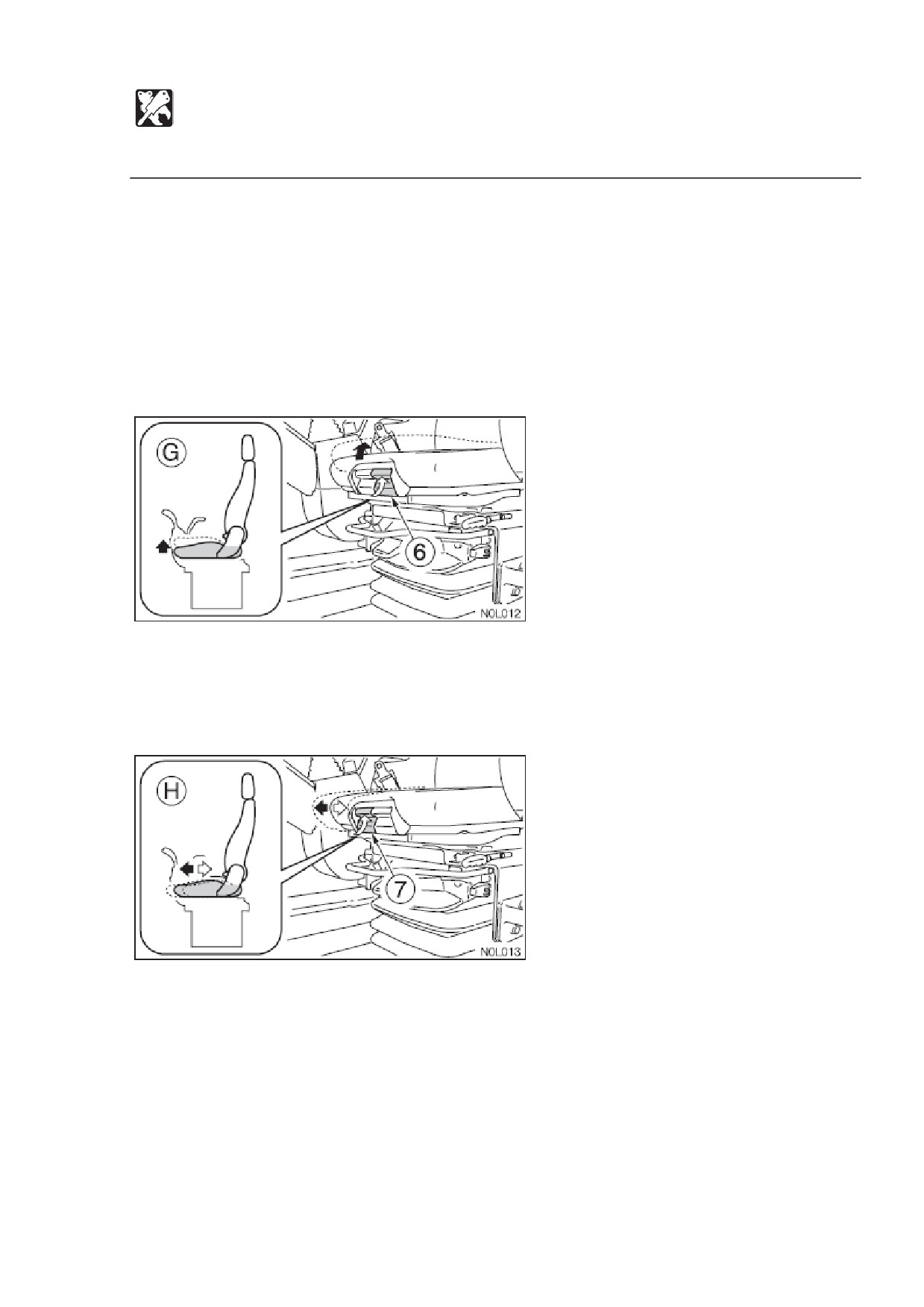

(G) Настройка угла чашки сиденья.

Угол чашки сиденья можно настроить индивидуально.

Чтобы настроить угол чашки сиденья, поднимите ручку L/H (6). Чашке сиденья

можно придать необходимый угол.

(Н) Регулировка глубины сиденья.

Глубину чашки сиденья можно настроить индивидуально.

Чтобы настроить глубину чашки сиденья, поднимите ручку R/H (7). Чашке сиденья

можно придать необходимый угол. Придать подушке сиденья желаемое

положение можно, двигая ее вперед или назад.

321

ДОПОЛНЕНИЯ И УСТРОЙСТВА

Сиденье на пневматической подвеске

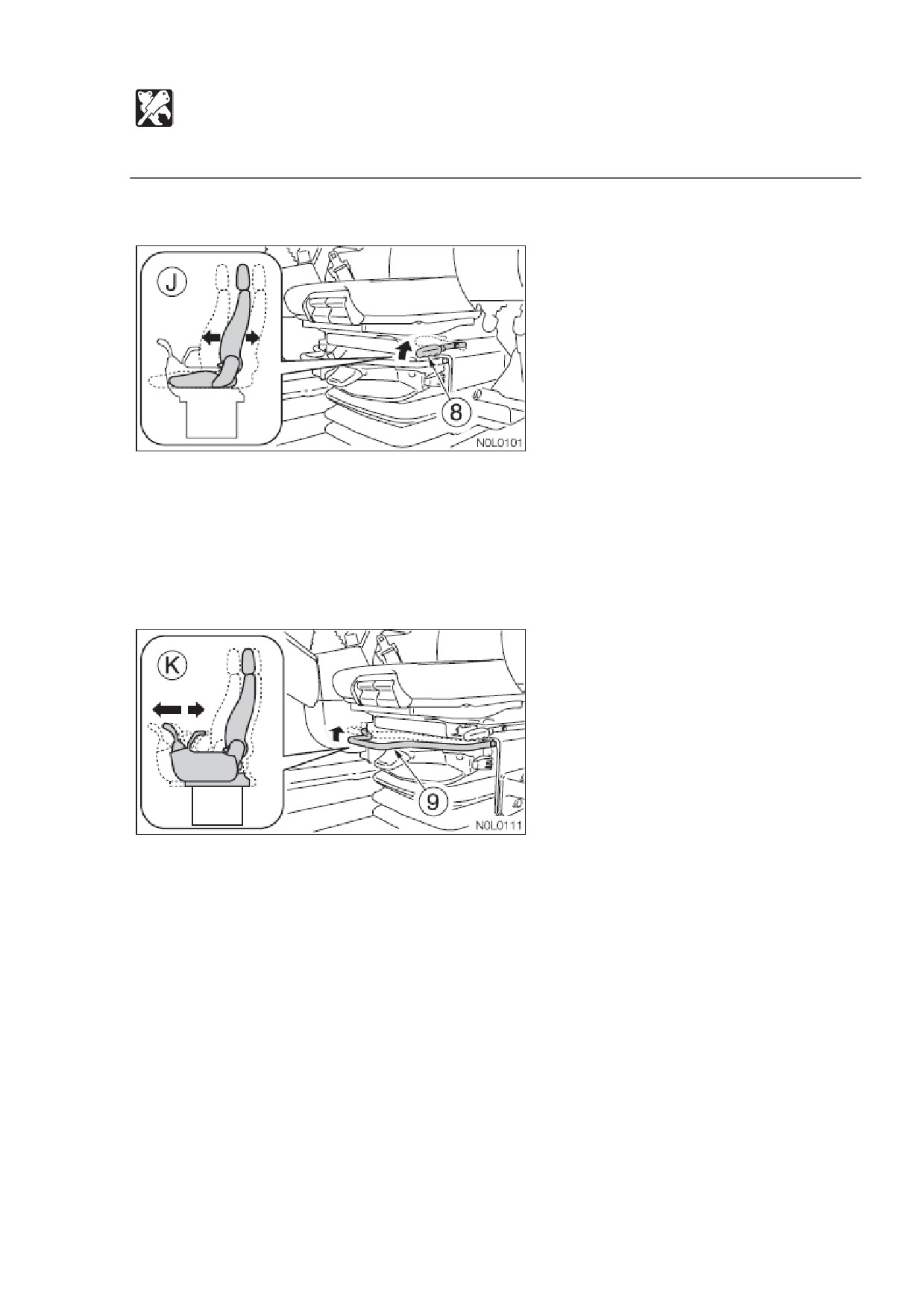

(J) Продольная регулировка.

1. Потяните рычаг (8) и подвиньте сиденье вперед или назад, чтобы придать

ему оптимальное положение для работы на машине.

2. Отпустите рычаг (8) при желаемом положении, и сиденье зафиксируется.

Шаг регулировки: вперед 130 мм, назад 80 мм.

(К) Настройка стойки рычага.

1. Потяните рычаг (9) и подвиньте стойку рычага вперед или назад, чтобы

придать ему оптимальное положение для работы на машине.

2. Отпустите рычаг (8) при желаемом положении, и стойка зафиксируется.

Шаг регулировки: вперед 90 мм, назад 10 мм.

(L) Подголовник.

Чтобы снять подголовник (10), потяните его до упора.

322

ДОПОЛНЕНИЯ И УСТРОЙСТВА

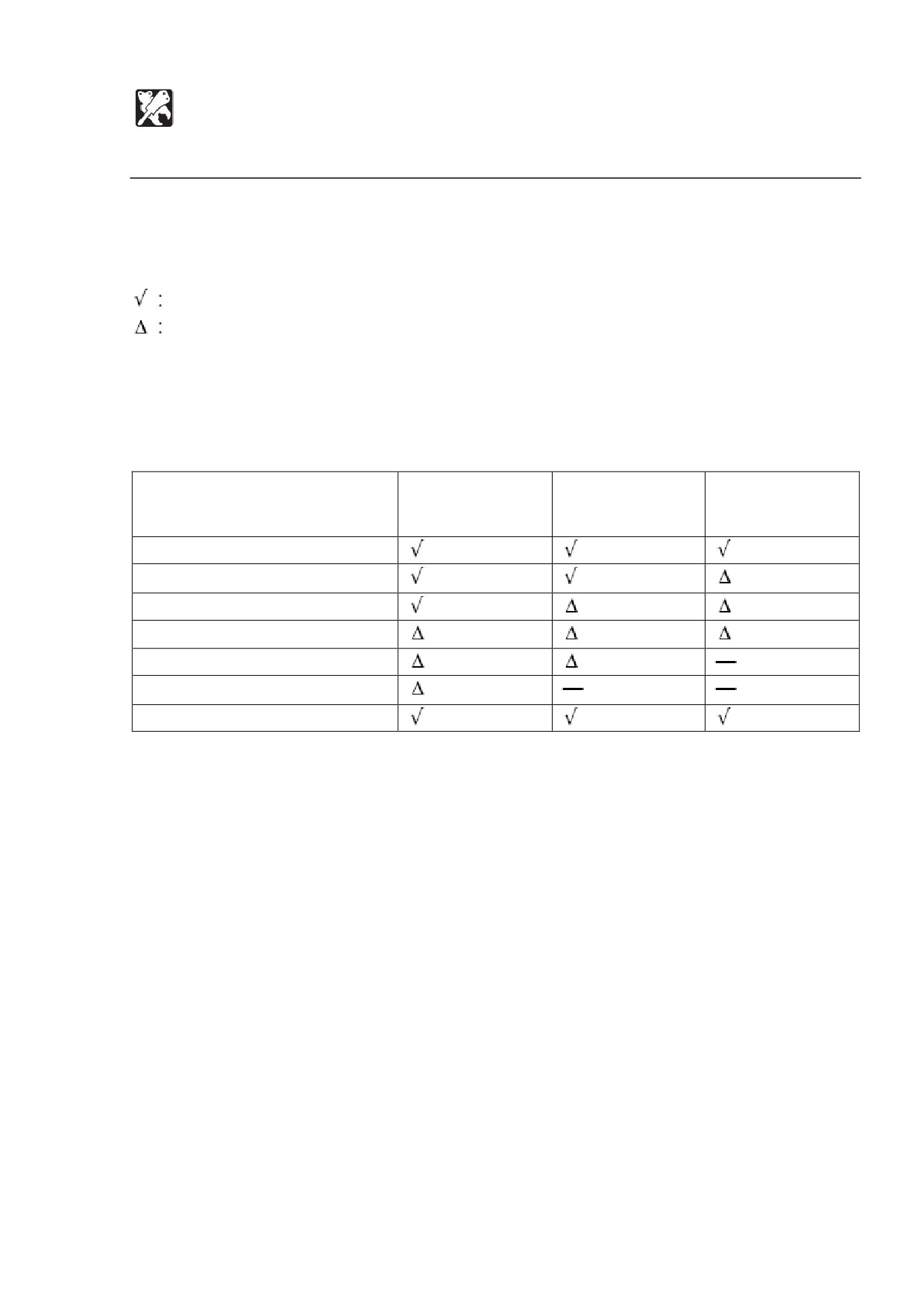

Таблица комбинаций дополнительного оборудования

Ниже представлена таблица комбинаций для ковша при установленных

стандартной, средней или длинной рукояти.

Следуйте этой таблице.

Можно использовать.

Можно использовать для легких работ (копание и погрузка с сухим, мягким

грунтом, илом)

-- : Нельзя использовать.

Общий вес ковша = вес ковша + вес полной загрузки ковша (специфическая сила

тяжести: 1,8)

Общий вес ковша

Стандартная

Средняя

Длинная

рукоять,

2070

рукоять,

2320

рукоять,

2570

мм

мм

мм

До 1190 кг

До 1240 кг

До 1300 кг

До 1380 кг

До 1480 кг

До 1520 кг

Гидромолот (ТКВ 801)
