Takeshi ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР TB1140 (Серийный номер 51400007). Руководство по использованию

УПРАВЛЕНИЕ

Переключатели

Переключатель стартера.

ВАЖНО: Не переключайте переключатель многократно из OFF в ON и обратно за

короткое время. Это может привести к поломке двигателя.

OFF

««.. Положение для остановки двигателя и вставки и изъятия ключа.

«««. Положение, когда двигатель включен. В этом положении работает

все электрическое оборудование. В этом время температура охлаждающей

жидкости низка, через воздухоочиститель пропускается ток, а автоматический

разогрев завершен.

START

«.Положение для запуска двигателя. При изъятии ключа

переключатель автоматически возвращается в положение ON.

Иммобилизационная система (опция).

Иммобилизационная система - устройство, предотвращающее угон машины с

помощью фальшивых ключей и т.п. Машина обменивается с ключом сигналами, и

двигатель не запустится, если ключ не включен в число иммобилизационных или

не является ключом регистрации. При попытке заставить двигатель запуститься с

помощью подделанного ключа активируется устройство тревоги.

УПРАВЛЕНИЕ

Переключатели

Остановка тревоги.

При помощи одного из иммобилизационных или регистрационного ключа

переключите стартер из OFF(O) в ON(I). При идентификации сигнала тревога

прекращается.

См. стр. Х «Ключи».

См. стр. Х «Перерегистрация ключей».

Ручка аварийной остановки двигателя.

Эта ручка позволяет остановить двигатель в чрезвычайной ситуации. Если

двигатель не останавливается при том, что переключатель стартера приведен в

положение OFF (O):

1. Полностью вытяните ручку и дождитесь остановки двигателя.

2. Отпустите ручку после полной остановки двигателя. После этого ручка

вернется в изначальное положение.

ВАЖНО: При запуске двигателя после долгосрочного хранения сначала заведите

его примерно на 15 секунд при полностью вытянутой ручке аварийной остановки.

УПРАВЛЕНИЕ

Переключатели

Кнопка звукового сигнала.

Нажмите кнопку на правом рабочем рычаге, чтобы подать сигнал.

Кнопка деселерации (сброса газа).

ПРЕДУПРЕЖДЕНИЕ

Приведите рабочие и транспортные рычаги в нейтральное положение перед тем,

как работать с кнопкой деселерации. Скорость работы машины резко изменится,

если оперировать кнопкой, когда рычаги находятся в рабочем положении.

Нажмите кнопку на правом рабочем рычаге, чтобы снизить скорость двигателя до

малых оборотов холостого хода.

Нажмите кнопку еще раз, чтобы восстановить скорость двигателя с помощью

дросселя или кнопок типа мощности.

Примечание. Устройство деселерации «в одно касание» предназначено для

снижения скорости двигателя и потребления топлива, когда большой мощности не

нужно, к примеру, когда рабочие и транспортные рычаги находятся в нейтральном

положении.

УПРАВЛЕНИЕ

Переключатели

Переключатель транспортной скорости.

ПРЕДУПРЕЖДЕНИЕ

В случае, если загрузка машины на

2й

(большой) скорости превышает

установленную, скорость упадет до 1й (малой) автоматически. Затем, если груз

станет легче, скорость возрастет до 2й (большой). Будьте особо внимательны, так

как скорость передвижения меняется автоматически.

Нажмите этот переключатель, чтобы перейти на 2ю (большую) скорость. Нажмите

еще раз, чтобы вернуться на 1ю (малую).

УПРАВЛЕНИЕ

Переключатели

Переключатели первичной дополнительной гидравлики.

Переключатель-слайдер

(Пропорциональное управление)

Пропорциональное управление позволяет движение дополнительных функций «от

медленного к быстрому».

Пример: если вы передвинете слайдер на половину дистанции, дополнительная

функция сдвинется с примерно уполовиненной скоростью.

Двигайте этот переключатель, чтобы управлять потоком масла в линиях

первичной дополнительной гидравлики.

Кнопки дополнительной гидравлики.

Нажимайте эти кнопки, чтобы управлять потоком масла в путях первой

дополнительной гидравлики линиях.

 Пропорциональное управление в первом дополнительном гидравлическом

цикле невозможно.

(А)«. Гидравлическое масло идет на левую дополнительную линию (а).

(В)«. Гидравлическое масло идет на правую дополнительную линию (b).

УПРАВЛЕНИЕ

Переключатели

Кнопки типа мощности.

Скорость двигателя может быть изменена нажатием кнопки. При нажатии одной

из этих кнопок двигатель работает с определенной скоростью, и загорается

индикатор соответствующей мощности.

Этот режим включается всегда, когда запускается двигатель.

Используйте его для легких и сверхлегких работ.

FC: Используйте этот режим для легких работ и выравнивательных работ, не

требующих большой скорости. Этот режим снижает уровень шума и потребления

топлива.

Используйте этот режим для обычного копания и погрузки, требующих

мощности и скорости.

УПРАВЛЕНИЕ

Переключатели

Кнопки дросселя.

При нажатии этих кнопок скорость двигателя увеличивается и снижается

непрерывно. Если кнопку отпустить, двигатель останется работать на той

скорости, на которой работает в этот момент.

: Скорость двигателя увеличивается.

: Скорость двигателя уменьшается.

Когда осуществляется управление кнопками дросселя и скорость двигателя

находится между двумя разными режимами, загораются лампы по обеим

сторонам. При изменении скорости загорается только лампа

«ближайшей»

скорости двигателя.

УПРАВЛЕНИЕ

Переключатели

Переключатель автоматической деселерации.

Нажатие этого переключателя (в положение ON) приведет к загоранию лампы и

задействует функцию деселерации. В таких случаях использовать кнопку

деселерации будет невозможно. Примерно через

4 секунды, с рычагами

управления в нейтральном положении, скорость двигателя автоматически упадет

до «L» для снижения потребления топлива. Движение рычагами управления

приведет двигатель к изначальной скорости.

Переключатель света.

Когда этот переключатель повернут при переключателе стартера на ON, свет

будет значить следующее:

О«« Отключен

I««.. Свет счетчика, передний свет, боковой свет, хвостовой свет и свет на

стреле - включены.

Переключатель дворника.

ВАЖНО: Если не выпущена моющая жидкость, не включайте омыватель. Это

может повредить шланг.

ВАЖНО: Работа дворника на сухом ветровом стекле может поцарапать стекло.

Намочите стекло водой или моющей жидкостью.

ВАЖНО: В холодное время дворник может примерзнуть к стеклу. Насильственное

управление дворником может повредить его двигатель.

УПРАВЛЕНИЕ

Переключатели

О«««. Выключен

I«««... Дворник INT

II«««.. Дворник

PUSH«. Омыватель

Переключатель предотвращения реверсирования поворота.

ПРЕДУПРЕЖДЕНИЕ

 Обязательно прогревайте машину (гидравлическое масло) в достаточной

степени перед включением этого переключателя.

Эта функция может работать неправильно, если машина (гидравлическое

масло) не прогрета.

 Не включайте этот переключатель, когда машина находится на склоне.

Это устройство уменьшает реверсирование при остановке поворота.

О«. Выключено

I«... Включено

УПРАВЛЕНИЕ

Рычаги и педали

Рычаг замка безопасности.

ПРЕДУПРЕЖДЕНИЕ

 Перед тем, как покинуть сиденье оператора, поднимите рычаг замка

безопасности, чтобы замкнуть замок и остановить двигатель.

Если случайно коснуться любых рычагов управления при опущенном

рычаге безопасности, машина резко двинется и может причинить тяжелую

травму или смерть.

 Будьте осторожны и не касайтесь рычагов управления, когда поднимаете и

опускаете рычаг замка безопасности.

Это устройство предназначено для блокирования ковша, управления

дополнительной гидравлики, поворота и передвижения.

Когда рычаг поднят, стойка рычага выпрямляется вверх и рычаг блокируется.

УПРАВЛЕНИЕ

Рычаги и педали

Рычаг отвала.

Используйте этот рычаг, чтобы управлять отвалом бульдозера.

(А)«. Подъем отвала

(B)«. Опускание отвала

См. стр. Х «Управление отвалом бульдозера».

Рычаги передвижения.

ПРЕДУПРЕЖДЕНИЕ

Перед тем, как управлять рычагами управления, проверьте, впереди ли

относительно сиденья оператора находится отвал бульдозера. ИМЕЙТЕ В ВИДУ,

что в случае, если отвал находится сзади сиденья оператора, рычаги

передвижения будут работать в противоположном направлении, чем если бы

отвал находился впереди.

Используйте эти рычаги, чтобы двигать вперед и назад, и менять направление.

См. стр. Х, «Управление рычагами передвижения».

УПРАВЛЕНИЕ

Рычаги и педали

Педаль поворота стрелы.

Используйте эту педаль для управления поворотом стрелы.

Работа стрелы переключается на промежуточную, когда нажимают на кнопку

селектора.

(А)«.. Поворот стрелой влево

(В)«.. Поворот стрелой вправо

См. стр. Х «Управление поворотом стрелы» или «Управление промежуточной

стрелой».

Замок педали.

ПРЕДУПРЕЖДЕНИЕ

Когда не используете педаль, приводите замок педали в заблокированное

положение. Если наступить на незаблокированную педаль, это может привести к

несчастным случаям.

Это устройство предназначено для блокировки педали стрелы. Поместите замок

педали над педалью, чтобы замкнуть его.

УПРАВЛЕНИЕ

Кондиционер

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ

Проводите периодическое проветривание.

 При использовании кондиционера в течение долгого времени открывайте окна

раз в час, чтобы проветрить кабину.

 Если вы будете курить при работающем кондиционере, это приведет к

раздражению глаз. Если это случится, откройте окна и впустите внутрь свежий

воздух. Сигаретный дым особенно раздражает глаза при работающем

кондиционере, поскольку в кабине падает влажность и сохнет слизистая

оболочка глаз.

 Если снаружи

- грязный воздух, то переключите кондиционер на режим

рециркуляции.

Всегда поддерживайте хорошую видимость.

Работа с грязными или запотевшими окнами ограничивает видимость и опасна.

Всегда очищайте окна от грязи и влаги перед работой.

 Окна запотевают при большой влажности. В таком случае, включите

кондиционер и используйте внешний воздух и размораживатель, чтобы

избавиться от запотевания.

 Если кондиционер работает в усиленном режиме при работающем

размораживателе, увеличивается разница в температуре внутри и снаружи

кабины, и влага может осесть снаружи окон. В таком случае, либо

отключите кондиционер, или поверните регулятор температуры по часовой

стрелке, чтобы поднять температуру внутри кабины.

 Из отверстий для воздуха может выходить туман. Это не неисправность.

Когда влажный воздух проходит через испаритель кондиционера, частицы

влаги охлаждаются в воздухе и выходят в виде тумана.

Не переохлаждайте.

В целях вашего здоровья, воздух внутри кабины должен сохраняться при

температуре, при которой вы почувствуете легкую прохладу, когда войдет в

кабину снаружи (5-6 градусов). Будьте внимательны и правильно регулируйте

температуру.

Не включайте кондиционер до запуска двигателя.

Чтобы избежать излишней нагрузки на компрессор, подождите, пока двигатель не

запустится и не начнет равномерно работать, и только потом включайте

кондиционер.

Сначала выпустите горячий воздух.

Если экскаватор был припаркован на освещенном солнцем месте, откройте окна

или дверь, чтобы выпустить горячий воздух прежде, чем включать кондиционер.

УПРАВЛЕНИЕ

Кондиционер

Панель управления.

11. Переключатель кондиционера.

12. Регулятор температуры.

13. Переключатель вентилятора.

14. Регулятор типа воздушного потока.

Переключатель кондиционера.

ВАЖНО: Чтобы избежать излишней нагрузки на кондиционер, включайте его

после того, как двигатель запустится и начнет ровно работать.

Используйте этот переключатель, чтобы включать и выключать кондиционер.

Если его нажать при работающем двигателе и переключателе вентилятора в

положении ON, кондиционер включится. Нажмите его еще раз или выключите

вентилятор, чтобы выключить кондиционер.

О«. ВЫКЛЮЧЕН

I«... ВКЛЮЧЕН

Дополнение: Чтобы предотвратить утечку охлаждающего газа из перемычки

компрессора, включайте кондиционер по крайней мере раз в неделю, независимо

от сезона.

Дополнение: Кондиционер не будет работать, если температура в кабине

составляет 3 градуса или ниже.

УПРАВЛЕНИЕ

Кондиционер

Регулятор температуры.

Используйте этот регулятор для установки температуры.

COOL« чтобы снизить температуру.

WARM.. чтобы повысить температуру.

Дополнение: Если температура смазочно-охлаждающей эмульсии двигателя

низка, теплый воздух выходить не будет.

Переключатель вентилятора.

Используйте данный переключатель, чтобы выбрать из трех скоростей

вентилятора.

OFF«. Вентилятор и кондиционер выключены.

«««« Низкая

«««« Средняя

«««« Высокая

УПРАВЛЕНИЕ

Кондиционер

Регулятор типа воздушного потока.

Используйте этот регулятор для выбора рециркуляции или забора свежего

воздуха.

«««« Рециркуляция

 Чтобы быстро охладить или нагреть кабину.

 Когда воздух снаружи загрязнен.

ЦЕНТР «« 50%-ный забор свежего воздуха.

 Чтобы впустить свежий воздух.

 Чтобы проветривать при медленном нагревании или охлаждении кабины.

«««.. Забор свежего воздуха.

 Чтобы впустить свежий воздух.

 Чтобы осушить запотевшие окна.

 Чтобы проветривать при медленном нагревании или охлаждении кабины.

Отверстия.

Двигайте задвижками вниз, вверх, вправо и влево, чтобы настроить мощность и

направление воздушного потока.

100

УПРАВЛЕНИЕ

Держатель для стаканов(бутылок)

ПРЕДУПРЕЖДЕНИЕ

 Напитки могут выплескиваться из-за вибрации при работе или

передвижении машины. Будьте особенно осторожны, чтобы не обжечься

горячими напитками.

 Учтите, что напитки, пролившиеся на прикуриватель или электрические

части, могут повредить их.

Используйте это устройство для стаканов или бутылок.

Чтобы подогреть или охладить стакан, поверните держатель против часовой

стрелки. Со дна держателя пойдет горячий или холодный воздух.

101

УПРАВЛЕНИЕ

Кондиционер

Действия.

Нагрев и осушение (в холодную погоду или при высокой влажности).

После запуска двигателя, включите кондиционер и отрегулируйте переключатели,

как показано на рисунке выше.

Отверстия выпуска воздуха в зоне ног и отверстия размораживателя могут быть

направлены в сторону переднего окна.

Теплый и сухой воздух направлен на переднее окно, чтобы предотвратить

запотевание.

Отрегулируйте, как нужно, температуру и вентилятор.

Охлаждение.

ВНИМАНИЕ

 Когда кондиционер настроен на рециркуляцию, воздух в кабине постепенно

загрязняется, поэтому переключите кондиционер на внешний воздух по

достижении комфортной температуры.

 Чрезмерное охлаждение может повредить вашему здоровью. Лучше всего

сохранять в кабине температуру на 5-6 градусов ниже, чем снаружи.

 Если экскаватор был припаркован на солнце, откройте дверь или окна,

чтобы выпустить нагретый воздух прежде, чем включать кондиционер.

102

УПРАВЛЕНИЕ

Кондиционер

После запуска двигателя включите кондиционер и настройте переключатели так,

как показано на рисунке выше.

Настройте, как требуется, температуру и переключатель вентилятора.

Быстрое охлаждение.

Чтобы быстро охладить кабину, настройте кондиционер на рециркуляцию и

вентилятор на «High», как показано на рисунке выше.

Осушение окон.

ВНИМАНИЕ

Если кондиционер включен на большой мощности при включенном

размораживателе, возрастает разница между температурой снаружи и внутри, и

внешняя сторона окон может запотеть. В таком случае, либо выключите

кондиционер, либо приведите переключатель контроля температуры в положение

«WARM».

103

УПРАВЛЕНИЕ

Аксессуары

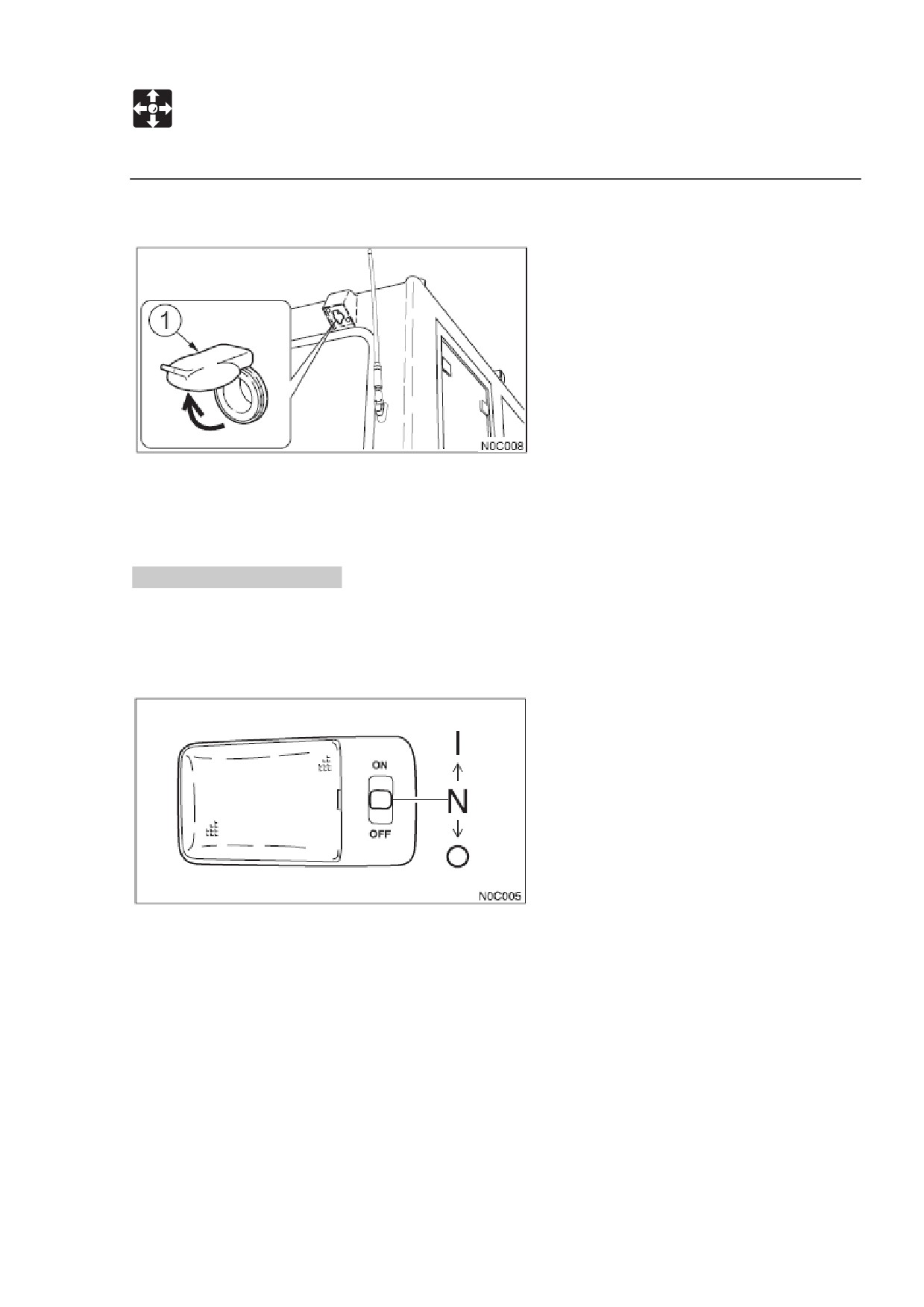

Для сигнального огня.

Используйте эти розетки как внешний источник тока. При использовании этой

розетки будьте внимательны и не допускайте превышения 24 В/5 А.

Для использования, поднимите крышку (1).

Внутреннее освещение.

ВАЖНО: Емкость батареи снизится, если оставить внутреннее освещение

включенным на длительный срок и при остановленном двигателе. Выключайте

свет, покидая машину.

OFF (O)««« Лампа постоянно выключена, независимо от того, закрыта дверь

или нет.

Нейтральное (N): Лампа горит, когда дверь открыта, и выключена, когда дверь

закрыта.

ON (I)«««.. Лампа постоянно включена, независимо от того, закрыта дверь или

нет.

106

УПРАВЛЕНИЕ

Аксессуары

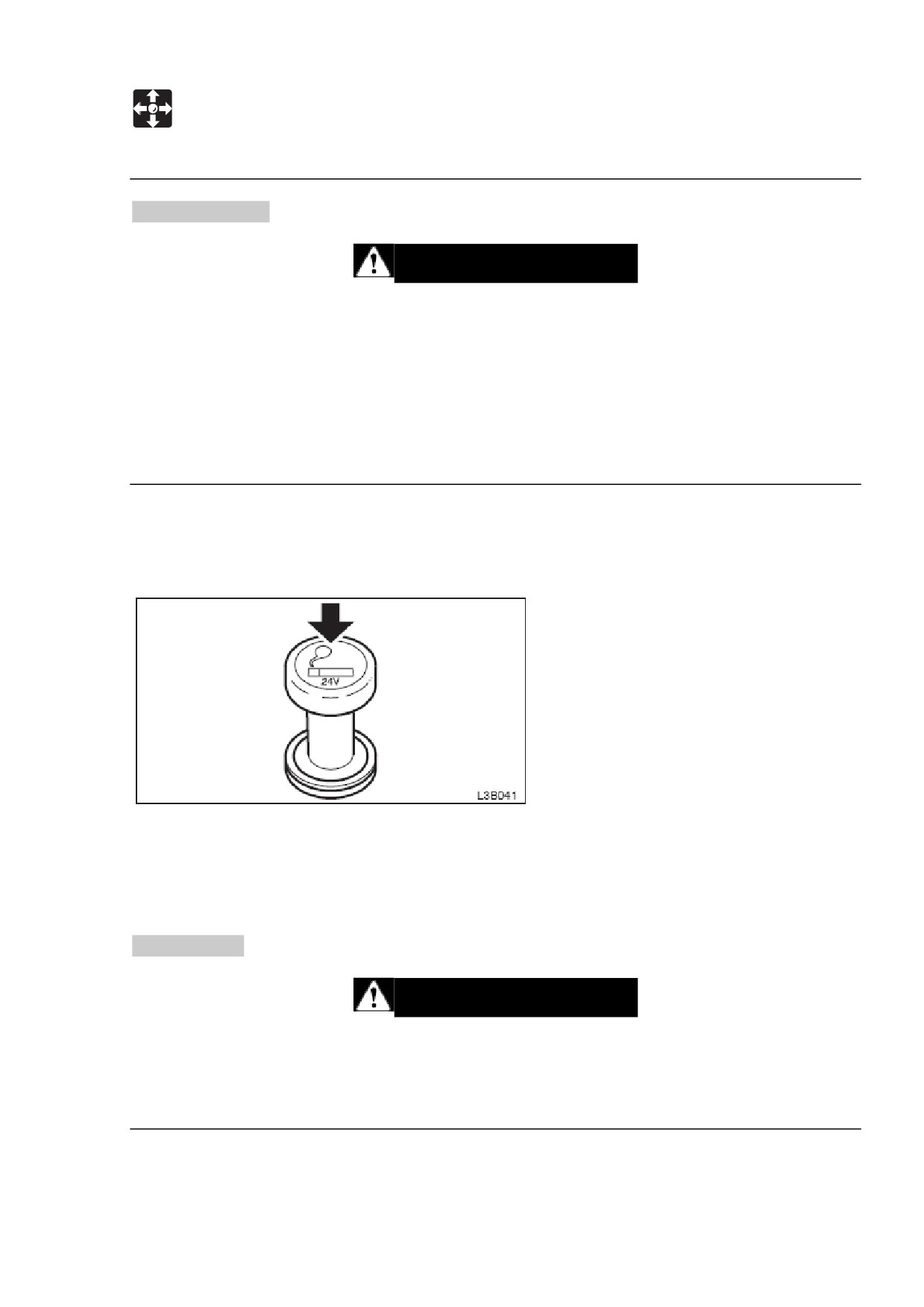

Прикуриватель.

ПРЕДУПРЕЖДЕНИЕ

 Не оставляйте нажатой кнопку прикуривателя. Это нагреет прикуриватель,

что может быть опасно.

 Если кнопка не выскакивает более, чем

30 секунд, она может быть

неисправна. Вытащите ее вручную.

 Не используйте другие прикуриватели, они могут застрять.

 Используйте с этой розеткой только подходящие электрические устройства.

 Не касайтесь металлических частей прикуривателя. Это может вызвать

ожог.

Это прикуриватель и розетка внутреннего источника питания.

При использовании этой розетки будьте внимательны и не допускайте

превышения 24 В/5 А.

1. Нажмите на прикуриватель.

2. Отпустите прикуриватель и дождитесь, когда он выскочит. Прикуриватель

выскакивает автоматически, когда нагреватель становится красным.

3. Когда прикуриватель выскочит, вытащите его.

Пепельница.

ПРЕДУПРЕЖДЕНИЕ

 Обязательно полностью тушите сигареты и спички перед тем, как поместить

их в пепельницу, и всегда закрывайте пепельницу после этого.

 Не переполняйте пепельницу окурками и не кладите в нее бумагу или

другие легковоспламеняемые предметы. Это может привести к возгоранию.

107

УПРАВЛЕНИЕ

Аксессуары

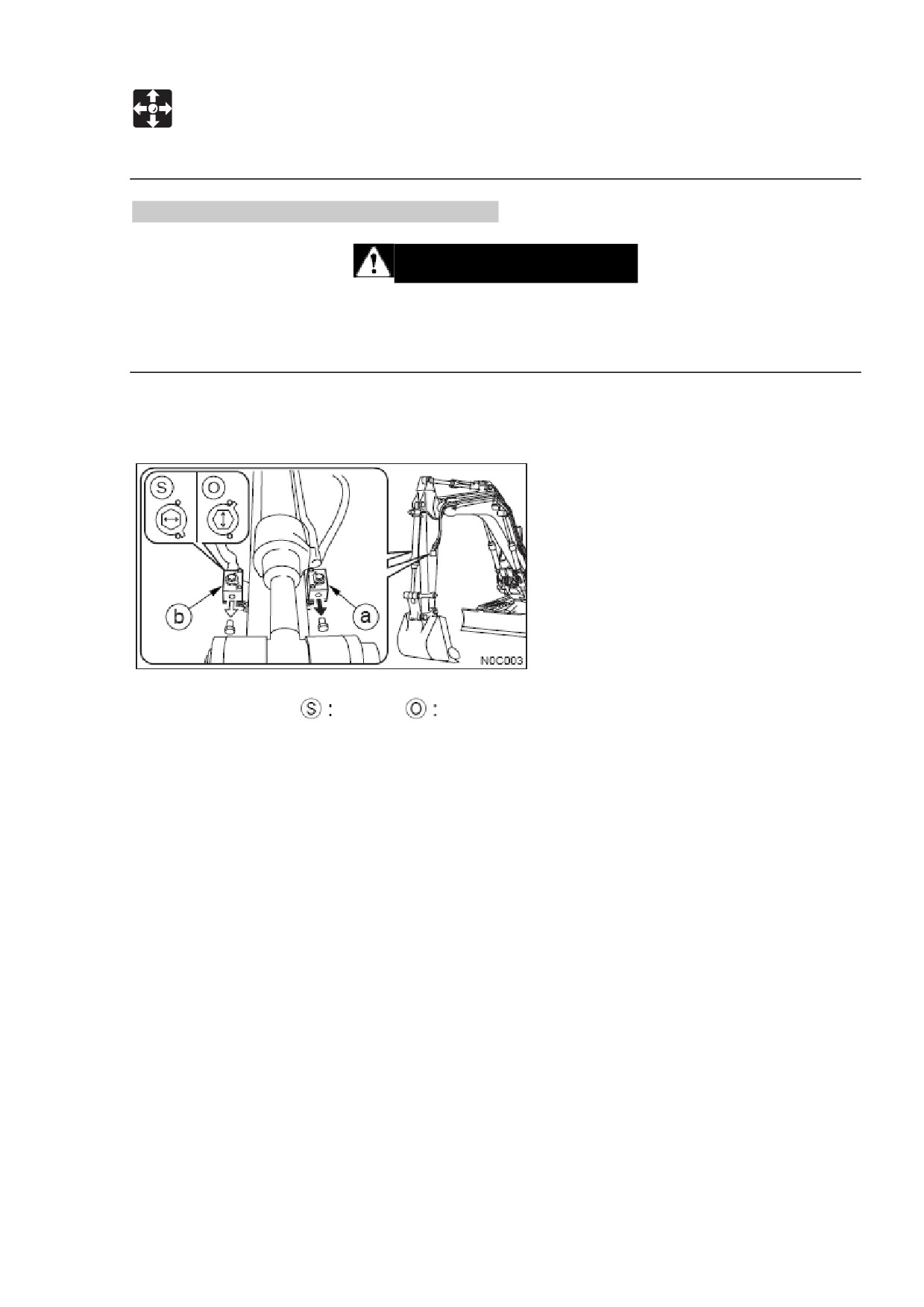

Пути первой дополнительной гидравлики.

ПРЕДУПРЕЖДЕНИЕ

Масло может выплескиваться, если снимать крышки или фильтры, и если

отсоединять шланги до того, как спадет давление в гидравлической системе.

 Перед отсоединением шлангов спустите внутреннее давление.

По этим путям доставляется гидравлическое масло, необходимое для работы

гидромолота, дробилки или другого навесного оборудования.

Клапан остановки:

закрыт.

открыт.

Соединение гидравлических циклов.

Следуйте следующим инструкциям для соединения дополнительных

гидравлических линий.

1. Спустите остаточное давление в линиях, затем закройте клапан остановки.

См. «Спуск остаточного давления».

2. Снимите пробки (затычки).

3. Подсоедините дополнительные гидравлические линии к портам (а) и (b).

В случае с гидромолотом, подсоедините возвратный цикл к порту (b) и

питающий цикл к порту (а).

4. Откройте клапаны остановки.

В случае с гидромолотом, откройте клапан селектора (1).

См. стр. Х «Клапан селектора».

5. Когда подсоединение завершено, удалите воздух из гидравлических линий.

a. Запустите двигатель на малых оборотах холостого хода без нагрузки

на 10 минут.

b. С двигателем, работающим на малых оборотах холостого хода,

задействуйте дополнительные гидравлические переключатели

несколько раз подряд (примерно 10 раз), чтобы удалить воздух из

гидравлических линий.

c. Остановите двигатель и подождите 5 минут, пока не выйдут пузыри

из гидравлического масла в баке.

109

УПРАВЛЕНИЕ

Аксессуары

ВАЖНО: Следуйте инструкциям по спуску воздуха, изложенным в приложении

производителя.

6. Проверьте на предмет утечек.

Отсоединение гидравлических циклов.

1. Спустите давление, остающееся в линиях, затем закройте клапан остановки.

См. «Спуск остаточного давления».

2. Отсоедините линии от портов (а) и (b).

3. Вставьте затычки.

Спуск остаточного давления.

После использования дополнительных гидравлических циклов в них остается

давление. Это называется

«остаточным давлением». Спустите остаточное

давление перед отсоединением линий.

1. Остановите двигатель.

2. Поверните переключатель стартера в положение «ON».

3. Полностью опустите рычаг замка безопасности.

4. В течение

30 минут после полной остановки двигателя подвигайте

переключатель первичной дополнительной гидравлики вправо и влево

несколько раз.

5. Поднимите рычаг замка безопасности, чтобы задействовать замок.

110

УПРАВЛЕНИЕ

Аксессуары

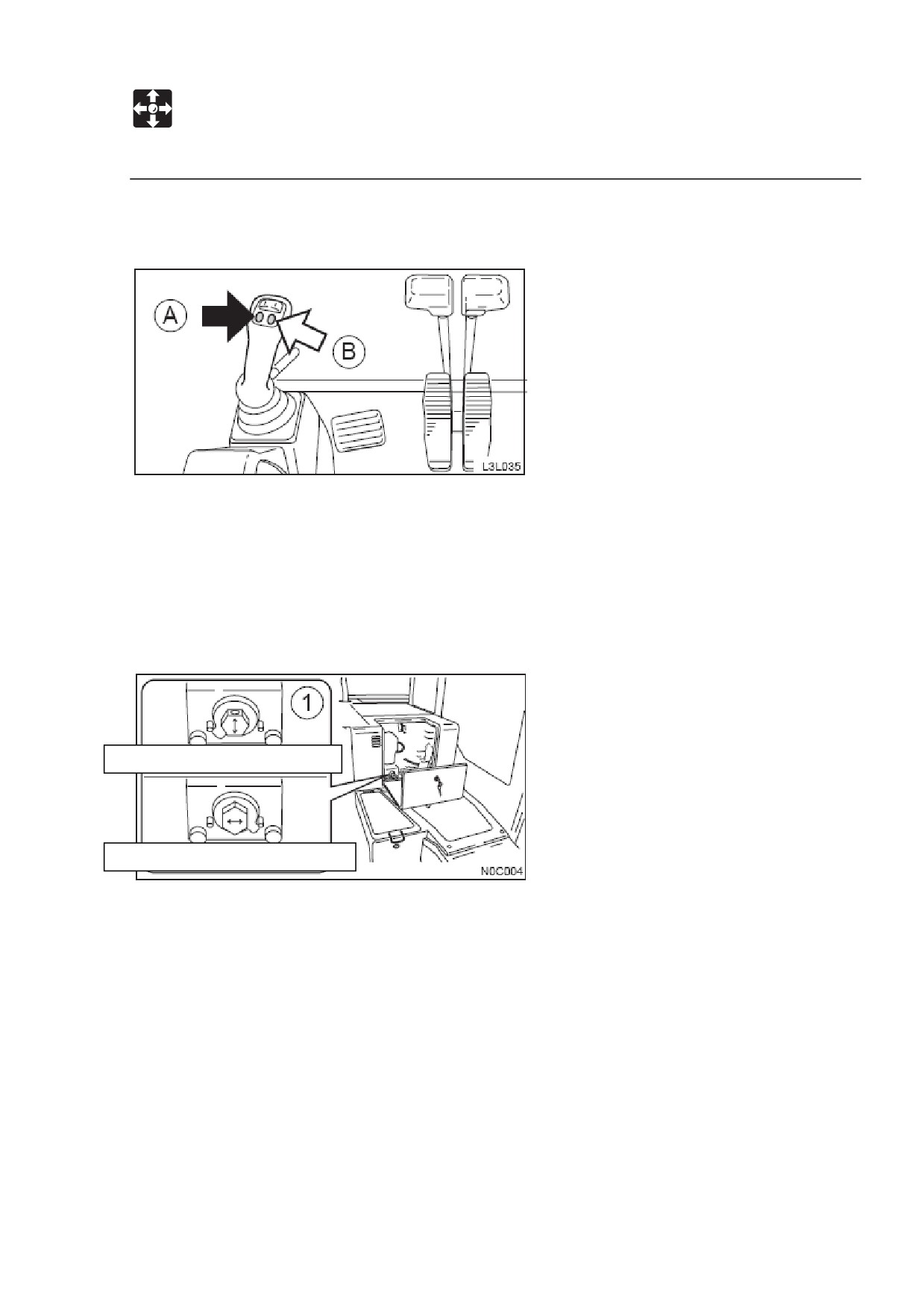

Для США.

(в случае отсутствия аккумулятора)

1. Запустите двигатель и нажмите кнопку дополнительной гидравлики (В).

(Остаточное давление спускается из линии порта (а), а давление создается

в порту (b).

2. Остановите двигатель и откройте клапан селектора (1) на корпусе машины.

(Остаточное давление спускается из линии порта (b).

Клапан селектора.

Закрыт/поток в 2 направления

Открыт/поток в 1 направление

Открыт«« При использовании гидромолота (поток в одном направлении).

Закрыт«« При использовании реверсивного навесного оборудования (поток в

двух направлениях).

Меняйте направление потока гидравлического масла путем открытия или

закрытия клапана селектора на корпусе машины.

111

УПРАВЛЕНИЕ

Аксессуары

Радио.

Меры предосторожности при работе.

 Чтобы обеспечить безопасность работы на машине, всегда удерживайте

громкость звука на уровне, при котором вы будете хорошо слышать звуки

снаружи машины.

 Не оставляйте радио включенным на долгое время при выключенном

двигателе. Это будет разряжать батарею и затруднит или сделает

невозможным перезапустить двигатель.

 Не допускайте попадания воды или других жидкостей в радиоприемник. Это

может привести к неисправности или поломке.

 Будьте осторожны и не вставляйте кассеты неправильной стороной. Это

может повредить кассетный проигрыватель. Вставляйте кассеты верхней

частью вправо.

 Всегда вынимайте кассету, когда не используете проигрыватель.

112

УПРАВЛЕНИЕ

Аксессуары

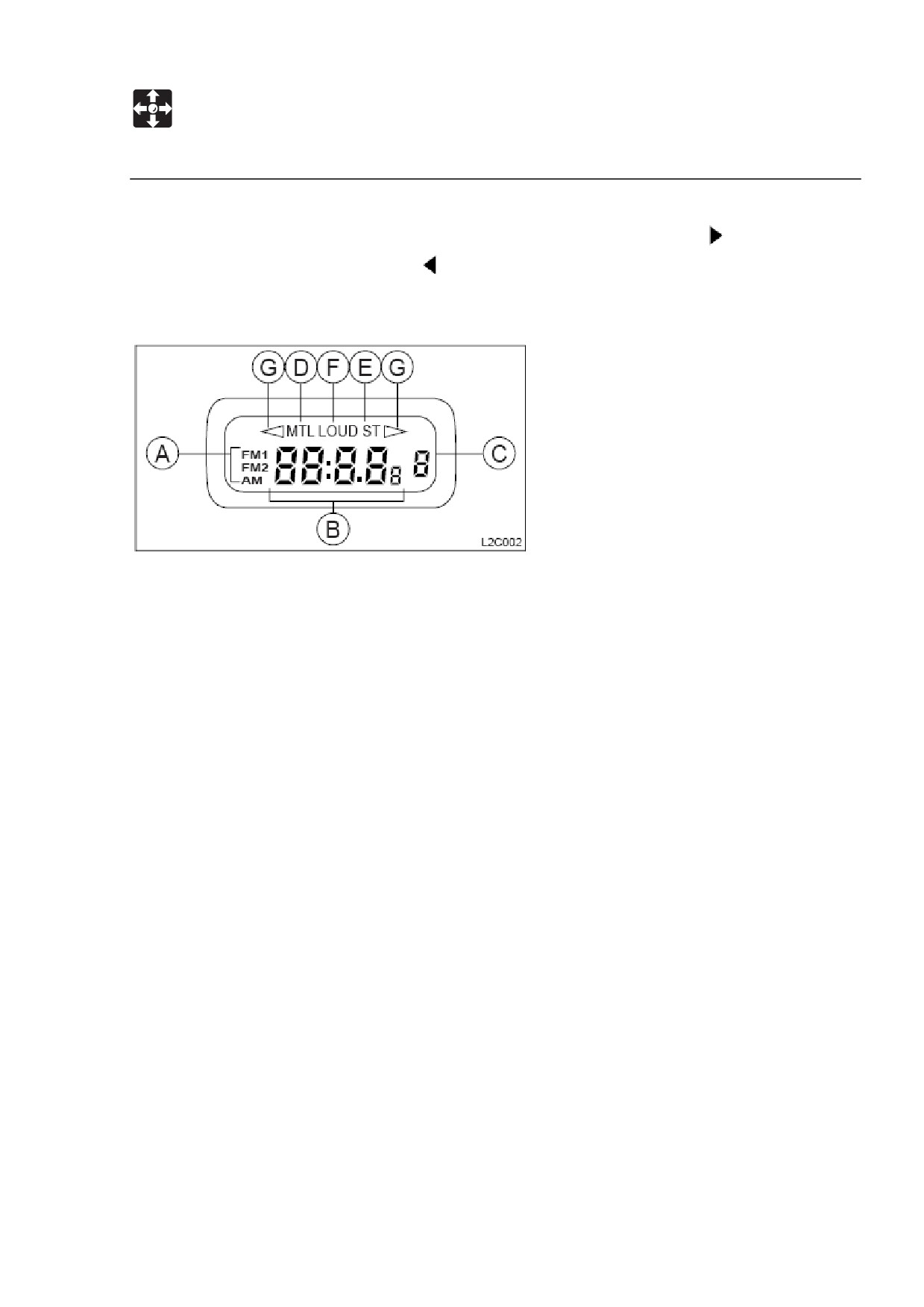

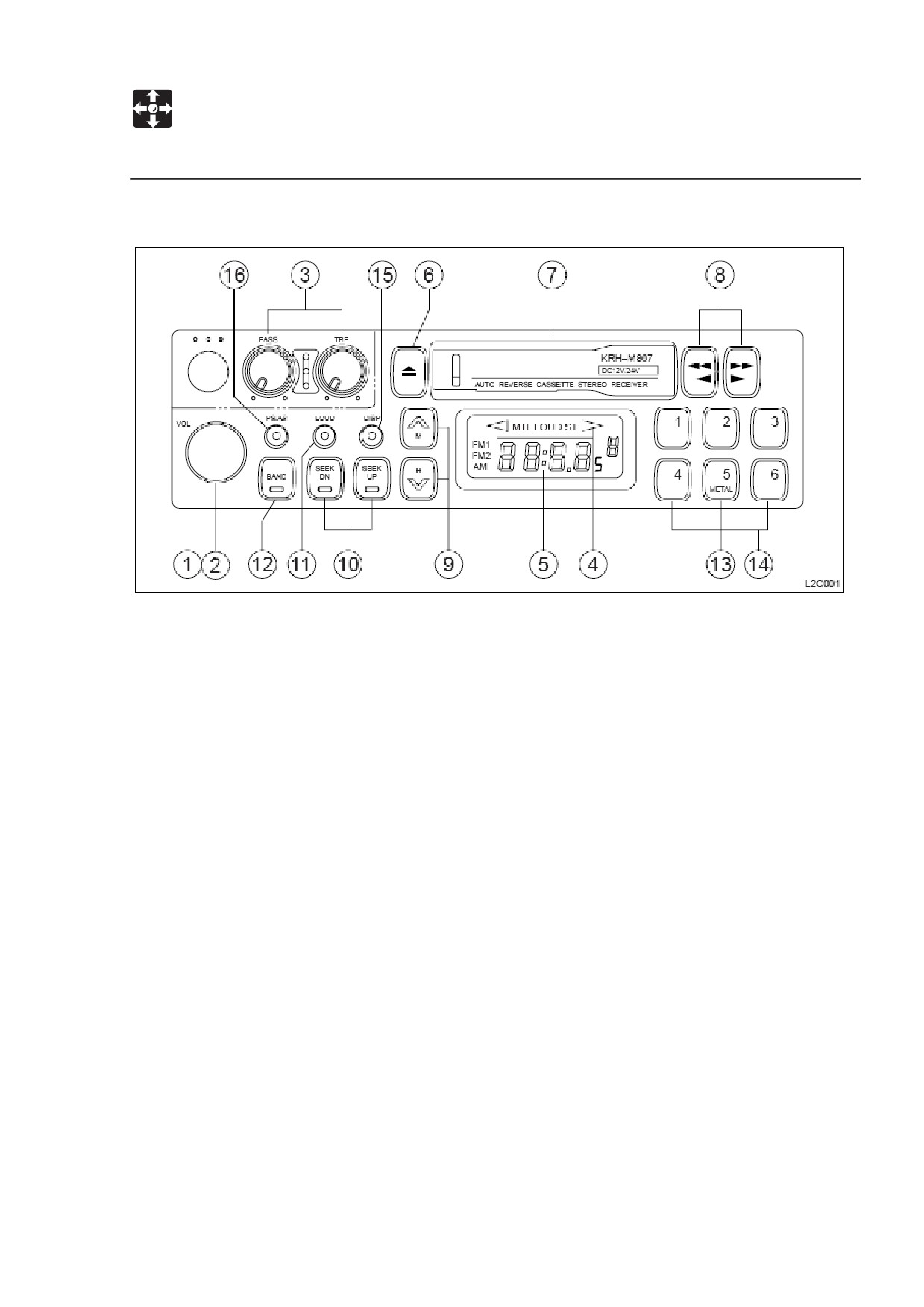

(4) Индикаторы программ.

Показывает направление проигрывания. При горящем знаке проигрывается

верхняя часть пленки, при знаке проигрывается нижняя часть.

(5) Дисплей

(A) Станция

(B) Время/частота

(D) Metal-пленка

(E) FM Stereo

(F) Усиленная громкость

(G) Направление проигрывания пленки

(6) Кнопка извлечения.

Нажмите эту кнопку, чтоб извлечь кассету.

 Чтобы переключиться на радио при прослушивании кассеты, нажмите

кнопку извлечения, чтобы остановить пленку и система автоматически

переключится на радио.

(7) Кассетная крышка.

Вставьте кассету обнаженной пленкой вправо.

 Просто вставьте кассету, чтобы переключиться на ее прослушивание, во

время прослушивания радио.

(8) Кнопка перемотки вперед/назад/перенастройки программ.

114

УПРАВЛЕНИЕ

Аксессуары

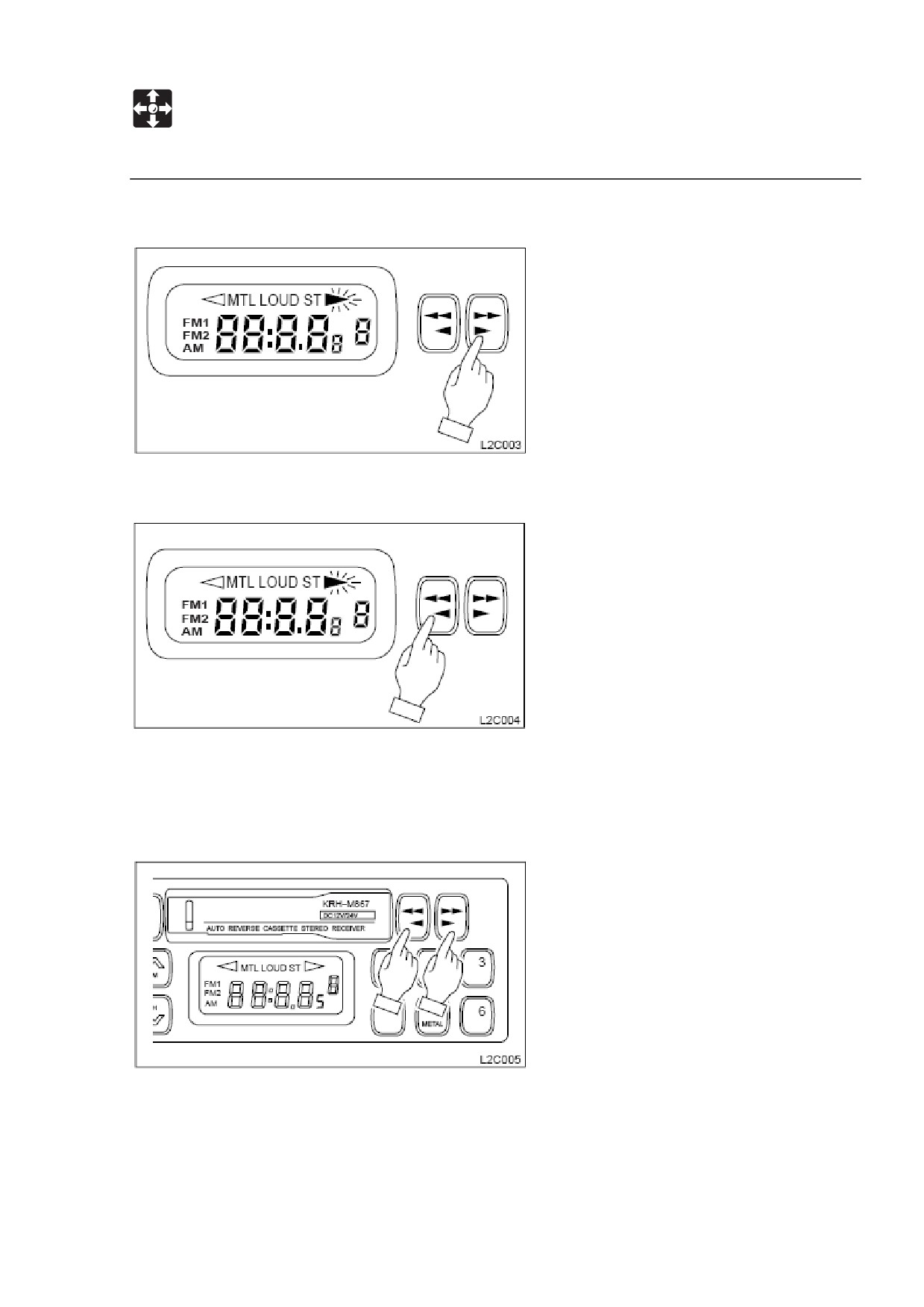

Перемотка вперед.

Перемотка назад/остановка.

Чтобы перемотать пленку вперед, нажмите соответствующую кнопку индикации

программы; чтобы перемотать назад, нажмите другую кнопку. Чтобы остановить

перемотку, слегка нажмите незаблокированную кнопку, чтобы отменить операцию.

Система возобновит обычное проигрывание.

Чтобы поменять программу, нажмите одновременно кнопки перемотки назад и

вперед. Пленка начнет проигрываться в противоположную сторону.

115

УПРАВЛЕНИЕ

Аксессуары

 Если пленка заканчивается в одном направлении, система автоматически

разворачивает ее и проигрывает другую сторону.

 Чтобы остановить перемотку, слегка коснитесь разблокированного ключа.

Это освободит заблокированный ключ и возобновит обычное проигрывание.

(9) Переключатель тюнера (ручная настройка).

Нажатие кнопки

TUNER увеличивает частоту приема. Нажатие кнопки

TUNER, соответственно, снижает частоту. Длительное нажатие любой из

кнопок продолжительно меняет частоту приема.

(10) Переключатель SEEK.

Нажатие кнопки SEEK меняет частоту приема вперед или назад до нахождения

первой станции.

(11) Переключатель LOUD.

Эта кнопка используется для управления системой с пониженной громкостью, но с

увеличенными нижними и верхними частотами. (на дисплее отображается слово

«LOUD»)

(12) Переключатель выбора диапазона.

Нажатие кнопки BAND меняет диапазоны - FM1, FM2 и AM(MW). Дисплей

показывает название принимаемого диапазона и частоту.

(13) Переключатель Metal-пленки.

Нажмите кнопку MTL (5) перед проигрыванием пленки «метал» или «CrO2». На

дисплее отобразятся буквы «MTL».

(14) Кнопки переключения настроенных частот.

Для каждой кнопки настроенных частот может быть назначена частота в

диапазонах FM1, FM2 или AM(MW), соответственно.

Во время прослушивания настроенной частоты выберите один из диапазонов с

помощью переключателя диапазонов, затем просто нажмите кнопку с номером,

соответствующим выбранной настроенной частоте.

Система может запомнить шесть станций в диапазоне АМ и двенадцать станций в

диапазонах FM (по шесть в каждом).

116

УПРАВЛЕНИЕ

Аксессуары

Ручная настройка.

Используйте кнопку ручной настройки или кнопку поиска, чтобы выбрать

радиостанцию, если хотите настроить какую-либо станцию. Когда отобразится

частота, нажмите кнопку от 1 до 6 на 2 секунды. Мигание прекращается, и

начинается прием программы.

 Если основной источник питания отключается, например, при замене

батареи машины, все настройки будут аннулированы. В таком случае

повторите всю настройку.

(15) Кнопка DISP (Время/частота).

Эта система оборудована часами, которые могут показывать точное время. Даже

если радио выключено, часы все равно показывают время.

(16) Переключатель PS/AS.

Нажатие этой кнопки на 2 секунды автоматически покажет настроенные станции, с

1 по 6. Сразу после этого начнется сканирование. По нахождении станции

сканирование автоматически остановится, мигая, на

5 секунда, и затем

сканирование продолжится. Нажмите эту кнопку еще раз, когда найдется нужная

станция.

Если вы хотите сделать автонастройку, нажмите и удерживайте эту кнопку

дольше 5 секунд, чтобы запустить поиск станции. Частоты станций либо по

частоте на FM, либо по порядку на АМ, начиная с настроенной станции 1. Если не

все ячейки для станций заполняются после одного сканирования, оставшиеся

настроенные станции остаются без изменений, и вызывается станция 1. Станция

8 мигает во время А.

 Установка времени.

117

Takeshi ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР TB1140 (Серийный номер 51400007). Руководство по использованию - часть 3
